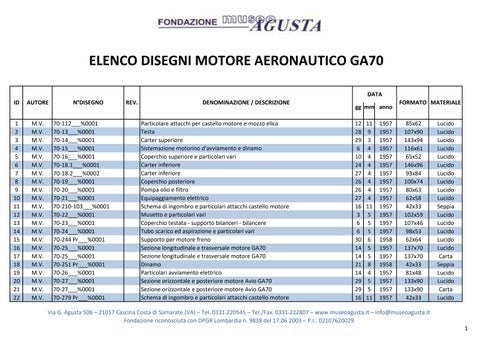

Motore Aeronautico GA70 by KIFADESIGN

gg mm anno

1 M.V. 70-112___%0001 Particolare attacchi per castello motore e mozzo elica 12 11 1957 85x62 Lucido

2 M.V. 70-13___%0001 Testa 28 9 1957 107x90 Lucido

3 M.V. 70-14___%0001 Carter superiore 29 3 1957 143x94 Lucido

4 M.V. 70-15___%0001 Sistemazione motorino d'avviamento e dinamo 6 4 1957 116x61 Lucido

5 M.V. 70-16___%0001 Coperchio superiore e particolari vari 10 4 1957 65x52 Lucido

6 M.V. 70-18.1___%0001 Carter inferiore 24 4 1957 146x96 Lucido

7 M.V. 70-18.2___%0002 Carter inferiore 27 4 1957 93x84 Lucido

8 M.V. 70-19___%0001 Coperchio posteriore 26 4 1957 100x74 Lucido

9 M.V. 70-20___%0001 Pompa olio e filtro 26 4 1957 80x63 Lucido

10 M.V. 70-21___%0001 Equipaggiamento elettrico 27 4 1957 62x58 Lucido

11 M.V. 70-210-103___%0001 Schema di ingombro e particolari attacchi castello motore 16 11 1957 42x33 Seppia

12 M.V. 70-22___%0001 Musetto e particolari vari 3 5 1957 102x59 Lucido

13 M.V. 70-23___%0001 Coperchio testata - supporto bilanceri - bilancere 6 5 1957 107x46 Lucido

14 M.V. 70-24___%0001

Tubo scarico ed aspirazione e particolari vari 6 5 1957 98x53 Lucido

15 M.V. 70-244 Pr___%0001 Supporto per motore freno 30 6 1958 62x64 Lucido

16 M.V. 70-25___%0001

Sezione

Sezione orizzontale e posteriore motore Avio GA70 29 5 1957 133x90 Lucido 21 M.V. 70-27___%0001 Sezione orizzontale e posteriore motore Avio GA70 29 5 1957 133x90 Carta 22 M.V. 70-279 Pr___%0001 Schema di ingombro e particolari attacchi castello motore 16 11 1957 42x33 Lucido ID DATA FORMATO ELENCO DISEGNI MOTORE AERONAUTICO GA70 MATERIALE DENOMINAZIONE / DESCRIZIONE REV. N°DISEGNO AUTORE Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 1

longitudinale e trasversale motore GA70

5 1957 137x70 Lucido

M.V. 70-25___%0001

longitudinale e trasversale motore GA70

5 1957 137x70 Carta

M.V. 70-251 Pr___%0001 Dinamo

8 1958 42x33 Seppia

M.V. 70-26___%0001 Particolari avviamento elettrico

4 1957 81x48 Lucido

M.V. 70-27___%0001

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

23 M.V. 70-28___%0001

DENOMINAZIONE / DESCRIZIONE

gg mm anno

Pompa olio - bilancere - spingitoio e parti varie 4 6 1957 106x87 Lucido

24 M.V. 70-281 Pr___%0001 Schema circolazione olio 3 3 1959 32x22 Lucido

25 M.V. 70-29___%0001 Valvole e particolari vari 5 6 1957 74x49 Lucido

26 M.V. 70-3___%0001 Albero motore 18 2 1957 102x64 Seppia 27 M.V. 70-31___%0001 Albero a camme e particolari vari 11 6 1957 90x72 Lucido 28 M.V. 70-326 Pr___10001 1 Puleggia comando dinamo 14 5 1959 42x33 Lucido 29 M.V. 70-33___%0001 Albero a camme e particolari vari 17 6 1957 87x88 Lucido

30 M.V. 70-339 Pr___%0001 Serbatoio olio 16 5 1959 91x67 Lucido

31 M.V. 70-34___%0001 Particolari mozzo elica 19 6 1957 94x58 Lucido

32 M.V. 70-35___%0001

Ingranaggio albero a camme 18 6 1957 100x87 Lucido

33 M.V. 70-350 Pr___%0001 Attacco filtro per serbatoio olio 16 5 1959 42x33 Lucido

34 M.V. 70-352 Pr___%0001 Filtro per serbatoio olio 17 5 1959 32x22 Lucido

35 M.V. 70-361 Pr___%0001 Aletta di raffreddamento per serbatoio olio 16 5 1959 42x33 Lucido

36 M.V. 70-362 Pr___%0001 Aletta di raffreddamento per serbatoio olio 16 5 1959 42x33 Lucido 37 M.V. 70-368 Pr___%0001 Tappo per tenuta olio nella coppa 8 1 1965 32x22 Lucido 38 M.V. 70-4___%0001 Biella cappellotto e bronzine 18 2 1957 73x51 Lucido 39 M.V. 70-5___%0001 Pistone cilindro spinotto 11 3 1957 104x67 Lucido 40 M.V. 70-501___%0001 Dimensioni di ingombro 12 11 1957 42x38 Lucido 41 M.V.

70-502___%0001 Dimensioni di ingombro 30 4 1959 42x33 Lucido 42 M.V. 70-57085___%0001 Forcella di guida albero a camme 27 6 1956 32x22 Lucido 43 M.V. 70-57126-1___%0001 Valvola riduzione pressione olio 28 1 1959 32x22 Seppia 44 M.V. 70-57700___%0001 Assieme motore verticale 1 3 1957 130x94 Lucido 45 M.V. 70-57700___%0001 Assieme motore verticale 1 3 1957 130x94 Carta 46 M.V. 70-57701___%0001 Schema di massima 25 10 1962 42x33 Lucido 47 M.V. 70-57704___%0001 Semicarter lato carburatore 21 2 1957 135x99 Lucido 48 M.V. 70-57705.1___%0001Prov.1 Variante al carter disegno 57705 accensione con magneti marelli 18 2 1969 61x46 Lucido 49 M.V. 70-57705.2___%0001Prov.2 Variante al carter disegno 57705 accensione con magneti marelli 18 2 1969 61x44 Lucido 50 M.V. 70-57705.3___%0001Prov.3 Variante al carter disegno 57705 accensione con magneti marelli 18 2 1969 61x46 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 2

DENOMINAZIONE

DESCRIZIONE REV. N°DISEGNO AUTORE 51 M.V. 70-57705___60001

gg mm anno

Semicarter lato albero a camme 15 2 1957 128x103 Lucido 52 M.V. 70-57706___%0001 Boccola centraggio unione semicarter 29 9 1958 32x22 Lucido 53 M.V. 70-57707___30001

Coperchio superiore 10 4 1957 65x47 Lucido 54 M.V. 70-57708___10001

Guarnizione Angus tenuta olio nel coperchio superiore 26 9 1958 32x22 Lucido 55 M.V. 70-57709___%0001 Grano centraggio coppa olio e coperchio superiore 30 9 1958 32x22 Lucido 56 M.V. 70-57710___%0001 Tabella dei grani filettati per chiusura fori di lubrificazione 18 6 1954 32x22 Lucido 57 M.V. 70-57712___40001

Coppa raccolta olio 19 2 1958 90x67 Lucido 58 M.V. 70-57713___%0001 Guarnizione per coppa raccolta olio 27 9 1958 47x43 Lucido 59 M.V. 70-57714___10001

Prolunga e raccordo a occhio su astina livello 1 7 1959 42x33 Lucido

60 M.V. 70-57715___%0001 Tappo riempimento con astina livello 8 8 1958 32x22 Lucido

61 M.V. 70-57716___%0001 Guarnizione sotto tappo riempimento olio 8 8 1958 32x22 Lucido

62 M.V. 70-57717___%0001 Raccordo coppa olio al filtro 30 3 1962 32x22 Lucido 63 M.V. 70-57718___10001 1 Prolunga per tappo riempimento e astina livello 8 8 1958 32x22 Lucido 64 M.V. 70-57719.1___%0001 Tappo per scarica olio dalla coppa 27 8 1958 32x22 Lucido

65 M.V. 70-57719___%0001 Supporto magneti 13 1 1958 65x50 Lucido 66 M.V. 70-57720___%0001 Guarnizione fibra sotto tappo scarico olio 27 8 1958 32x22 Lucido 67 M.V. 70-57721___%0001 Grano di fermo prolunga tappo riempimento 27 9 1958 32x22 Lucido 68 M.V. 70-57727___%0001 Cuscinetti di banco 4 1 1957 42x33 Lucido 69 M.V. 70-57728___%0001 Ralla spallamento albero motore 4 1 1957 32x22 Lucido 70 M.V. 70-57732.1___%0001 Flangia per tubi aspirazione 6 9 1958 32x22 Lucido

ID DATA FORMATO MATERIALE

Tappi

albero motore 10 10 1958 32x22 Lucido 75 M.V. 70-57736___%0001 Ingranaggio comando camme su albero motore 27 8 1958 32x22 Lucido 76 M.V. 70-57737___%0001 Grano centraggio ingranaggio su albero motore 14 7 1958 32x22 Lucido 77 M.V. 70-57738___%0001 Biella 25 7 1958 62x46 Lucido 78 M.V. 70-57739___%0001 Cappello della biella 26 7 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 3

71 M.V. 70-57732___%0001 Albero motore 18 2 1957 100x61 Lucido 72 M.V. 70-57733___%0001

per chiusura fori albero motore 5 8 1958 32x22 Lucido 73 M.V. 70-57734___%0001 Bulloncini serraggio tappi chiusura fori albero motore 6 8 1958 32x22 Lucido 74 M.V. 70-57735___%0001 Tappo di chiusura foro interno anteriore

DENOMINAZIONE / DESCRIZIONE REV. N°DISEGNO AUTORE 79 M.V. 70-57740___%0001 Bullone unione cappello biella con dadi 28 7 1958 32x22 Lucido 80 M.V. 70-57741___30001

Boccola per occhio biella 26 7 1958 32x22 Lucido 81 M.V. 70-57743___30001

Pistone per canna diametro 92 20 9 1958 58x43 Seppia 82 M.V. 70-57744___20001

Spinotto pistone 17 6 1958 32x22 Lucido 83 M.V. 70-57745___10001

Pasticca ritegno spinotto pistone 17 6 1958 32x22 Lucido 84 M.V. 70-57746.1___%0001 Fascia elastica di tenuta originali RIV 6 9 1958 32x22 Lucido 85 M.V. 70-57746.2___20001

Fascia elastica per pistone 29 9 1958 32x22 Lucido 86 M.V. 70-57747___%0001 Fascia elastica conica per pistone 23 10 1958 32x22 Lucido 87 M.V. 70-57748.1___%0001 Raschia olio originali RIV 6 9 1958 32x22 Lucido 88 M.V. 70-57748.2___20001 2 Fascia raschiaolio superiore per pistone 29 9 1958 32x22 Lucido 89 M.V. 70-57749___10001 1 Fascia raschiaolio inferiore per pistone 24 10 1958 32x22 Lucido 90 M.V. 70-57750___%0001 Rondella ritegno grano centraggio ingranaggio distribuzione 6 10 1958 32x22 Lucido 91 M.V. 70-57751___30001 3 Cilindro 5 9 1958 71x48 Lucido 92 M.V. 70-57752___%0001 Guarnizione sotto cilindri 8 1 1958 32x22 Lucido 93 M.V. 70-57753___%0001 Testata 26 2 1957 106x89 Lucido 94 M.V. 70-57754___%0001 Sedi valvole nelle testate 24 7 1958 32x22 Lucido 95 M.V. 70-57755___10001 1 Guida valvole nella testata 4 8 1958 32x22 Lucido 96 M.V. 70-57756___10001

gg mm anno ID DATA FORMATO MATERIALE

1 Valvola

Pasticca

Scodellino

Cono

4 8 1958 32x22 Lucido 101 M.V. 70-57763___%0001 Supporto bilancere nella testata 18 8 1958 32x22 Lucido 102 M.V. 70-57764___%0001 Bilanciere 23 8 1958 42x33 Lucido 103 M.V. 70-57765___%0001 Boccola per bilancere 8 8 1958 32x22 Lucido 104 M.V. 70-57766___20001 2 Rondella rasamento bilancere 29 8 1958 32x22 Lucido 105 M.V. 70-57767___%0001 Perno bilancere con dado 18 8 1958 32x22 Lucido 106 M.V. 70-57768___%0001 Vite con dado registro punterie su bilanciere 18 8 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 4

di aspirazione 30 7 1958 32x22 Lucido 97 M.V. 70-57757___10001

Valvola di scarico 30 7 1958 32x22 Lucido 98 M.V. 70-57759___%0001

superiore valvole 2 8 1958 32x22 Lucido 99 M.V. 70-57760___%0001

superiore appoggio molle 4 8 1958 32x22 Lucido 100 M.V. 70-57761___%0001

in due metà ritegno valvole

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

107 M.V. 70-57769___%0001 Cappello copri bilanciere 10 2 1958 78x60 Lucido

108 M.V. 70-57770___%0001 Guarnizione sotto cappello copribilanciere 8 10 1958 32x22 Lucido

109 M.V. 70-57771___%0001 Raccordo scarico olio dalle testate 20 2 1958 32x22 Lucido

110 M.V. 70-57772___%0001 Guarnizione sotto raccordi 9 10 1958 32x22 Lucido 111 M.V. 70-57773___%0001 Tubi collegamento testate 13 10 1958 32x22 Lucido 112 M.V. 70-57774___%0001 Tubi di scarico olio testate alla coppa 13 10 1958 32x22 Lucido 113 M.V. 70-57775___%0001 Raccordo entrata olio sul colettore carburatore 13 12 1958 32x22 Lucido

114 M.V. 70-57776___%0001 Guarnizione rame per raccordo entrata olio sul colettore 13 12 1958 32x22 Lucido

115 M.V. 70-57778___20001 2 Albero a camme 22 7 1958 42x33 Lucido

116 M.V. 70-57779___%0001 Profilo came 12 6 1957 99x55 Lucido

117 M.V. 70-57779___%0001 Profilo came 12 6 1957 99x55 Carta

118 M.V. 70-57780___%0001 Tubo interno dell'albero a camme 23 7 1958 42x33 Lucido

119 M.V. 70-57781___%0001 Dado e controdado superiore ritegno albero a camme 23 7 1958 32x22 Lucido

120 M.V. 70-57782___%0001 Dado inferiore con innesto su albero a camme 24 7 1958 32x22 Lucido

121 M.V. 70-57783___%0001 Rondella di sicurezza sotto dado inferiore albero a camme 24 7 1958 32x22 Lucido

122 M.V. 70-57784___%0001 Boccola superiore albero a camme 17 7 1958 32x22 Lucido

123 M.V. 70-57785___%0001 Boccola centrale albero a camme 16 7 1958 32x22 Lucido 124 M.V. 70-57786___%0001 Boccola inferiore albero a camme 19 7 1958 32x22 Lucido 125 M.V. 70-57787___%0001 Viti fermo boccole centrale e superiore 23 7 1958 32x22 Lucido 126 M.V. 70-57788___%0001 Rondelle fibra sotto testa vite 6 10 1958 32x22 Lucido

M.V. 70-57789___10001

ID DATA FORMATO MATERIALE

1958 32x22 Lucido 131 M.V. 70-57793___%0001 Spingitoio comando aste punterie 24 8 1958 32x22 Lucido 132 M.V. 70-57794___%0001 Guida spingitoi 6 8 1958 42x33 Lucido 133 M.V. 70-57795___%0001 Guarnizione sotto guida spingitoi 27 9 1958 32x22 Lucido 134 M.V. 70-57796___10001 1 Puntalino per spingitoi 22 8 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 5

127

1 Ingranaggio superiore su albero a camme comando magnete 17 7 1958 32x22 Lucido 128 M.V. 70-57790___10001 1 Ingranaggio inferiore su albero a camme comando magnete 16 7 1958 42x33 Lucido 129 M.V. 70-57791___%0001 Ingranaggio condotto su albero a camme 21 7 1958 42x33 Lucido 130 M.V. 70-57792___%0001 Bulloncini unione ingranaggio condotto albero a camme 27 8

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

135 M.V. 70-57797.1___%0001 Fusto dell'asta 6 8 1958 32x22 Lucido

136 M.V. 70-57797.2___30001 3 Fusto dell'asta 5 11 1958 32x22 Lucido

137 M.V. 70-57798___%0001 Coperchietto ritegno profezione aste punteria 7 8 1958 32x22 Lucido

138 M.V. 70-57799___%0001 Guaina di protezione aste 29 8 1958 32x22 Lucido

139 M.V. 70-57800___%0001 Guarnizione inferiore per guaine 7 8 1958 32x22 Lucido

140 M.V. 70-57802___10001 1 Guarnizione superiore per guaine aste 8 8 1958 32x22 Lucido

141 M.V. 70-57803___%0001 Scodellino per guarnizioni superiori 1 10 1958 32x22 Lucido

142 M.V. 70-57804___%0001 Guarnizione sottocoperchio ritegno guaine 6 10 1958 32x22 Lucido

143 M.V. 70-57805___%0001 Grani centraggio boccole sostegno albero a camme 29 9 1958 32x22 Lucido

144 M.V. 70-57808___%0001 Corpo pompa olio 27 8 1958 42x33 Lucido

145 M.V. 70-57809.1___%0001 Filtro pompa olio 14 10 1958 32x22 Lucido

146 M.V. 70-57809.2___%0001 Assieme filtro per pompa olio 18 6 1958 32x22 Lucido

147 M.V. 70-57810___%0001 Guarnizione sotto foltro olio 29 8 1958 32x22 Lucido

148 M.V. 70-57811___%0001 Viti fissaggio filtro alla pompa olio 8 8 1958 32x22 Lucido

149 M.V. 70-57812___%0001 Ingranaggio conduttore per pompa olio 29 8 1958 32x22 Lucido

150 M.V. 70-57813___%0001 Ingranaggio condotto pompa olio 29 8 1958 32x22 Lucido

151 M.V. 70-57814___%0001 Boccola per ingranaggio condotto pompa olio 29 8 1958 32x22 Lucido

152 M.V. 70-57815___%0001 Perno per ingranaggio condotto pompa olio 8 8 1958 32x22 Lucido

153 M.V. 70-57816___%0001 Spinetta fissaggio perno ingranaggio condotto pompa olio 9 10 1958 32x22 Lucido

154 M.V. 70-57817.1___%0001 Giunto trascinamento pompa olio su ingranaggio conduttore 9 6 1959 32x22 Lucido

155 M.V. 70-57817.2___10001 1 Giunto trascinamento pompa olio su ingranaggio conduttore 8 8 1958 32x22 Lucido 156 M.V. 70-57818___%0001 Ghiera di protezione giunto 8 8 1958 32x22 Lucido 157 M.V. 70-57819.1___%0001 Spinetta fissaggio protezione 9 10 1958 32x22 Lucido 158 M.V. 70-57819.2___%0001 Valvola regolazione pressione olio 13 4 1959 32x22

Lucido 159 M.V. 70-57820___%0001 Raccordo per tubazione pressione olio su coperchio colettore carburante 8 10 1958 32x22 Lucido 160 M.V. 70-57821___%0001 Guarnizione sotto raccordo 8 10 1958 32x22 Lucido 161 M.V. 70-57823___%0001 Guarnizione sotto bulbo temperatura olio 9 10 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 6

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

162 M.V. 70-57824___%0001 Bussola per alberino generatore contagiri elettrico (supporto superiore) 29 10 1967 42x33 Lucido

163 M.V. 70-57825___%0001 Alberino comando generatore per contagiri 10 11 1967 42x33 Lucido

164 M.V. 70-57827.1___%0001 Tubi aspirazione 21 10 1958 71x42 Lucido

165 M.V. 70-57827.2___%0001 Assieme parastrappi comando magnete 9 4 1958 42x33 Lucido

166 M.V. 70-57827.3___%0001 Supporto inferiore schema comando generatore per contagiri su motore 26 10 1967 42x33 Lucido

167 M.V. 70-57828.1___%0001 Alberino per ingranaggio comando magnete 10 10 1958 32x22 Lucido

168 M.V. 70-57828.2___%0001 Alberino per ingranaggio comando magnete 5 4 1958 32x22 Lucido

169 M.V. 70-57829.1___%0001 Ingranaggio comando magnete e ausiliari 8 4 1958 32x22 Lucido

170 M.V. 70-57829.2___%0001 Ingranaggio comando magneti 10 10 1958 32x22 Lucido

171 M.V. 70-57830___%0001 Gommini parastrappi ingranaggio comando magneti 27 8 1958 32x22 Lucido

172 M.V. 70-57831.1___%0001 Rondella centraggio ingranaggio comando magnete 8 4 1958 32x22 Lucido

173 M.V. 70-57831.2___%0001 Rondella centraggio ingranaggio comando magnete 11 10 1958 32x22 Lucido

174 M.V. 70-57832___%0001 Anello seeger ritegno rondella centraggio 11 10 1958 32x22 Lucido

175 M.V. 70-57833___%0001 Fondello chiusura foro alberino ingranaggio comando magnete 13 10 1958 32x22 Lucido

176 M.V. 70-57835.1___%0001 Bussola supporto magnete 13 10 1958 42x33 Lucido

177 M.V. 70-57835.2___%0001 Bussola supporto magnete 30 9 1958 42x33 Lucido 178 M.V. 70-57835___%0001 Bussola supporto magnete 13 10 1958 42x33 Lucido 179 M.V. 70-57836___%0001 Bussola per supporto uscita comandi ausiliari 13 10 1957 42x33 Lucido 180 M.V. 70-57837___%0001 Coperchietto di chiusura uscita ausiliaria 30 9 1958 32x22 Lucido 181 M.V. 70-57838___%0001 Guarnizione sotto bussole supporto magneti

ID DATA FORMATO MATERIALE

Collare

Guarnizione

Bulloncini

Cavi

11 6 1959 42x33 Lucido 186 M.V. 70-57848___%0001 Supporto del motorino avviamento 27 6 1958 64x49 Lucido 187 M.V. 70-57849___%0001 Ingranaggio volano motorino di avviamento 6 6 1957 55x50 Lucido 188 M.V. 70-57850___%0001 Ingranaggio comando dinamo fisso al volano avv. 30 8 1958 42x33 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 7

30 9 1958 32x22 Lucido 182 M.V. 70-57839___%0001

supporto magneti scintilla

1 1958 61x43 Lucido 183 M.V. 70-57840___%0001

sotto collare supporto magnete 30 9 1958 32x22 Lucido 184 M.V. 70-57841___%0001

per collari tenuta magneti

9 1958 32x22 Lucido 185 M.V. 70-57844___%0001

di accensione schermati

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

189 M.V. 70-57852.1___%0001 Bulloncino unione ingranaggio comando dinamo 29 9 1958 32x22 Lucido

190 M.V. 70-57852.2___A0001 A Disposizione dinamo su motore 12 12 1958 75x52 Lucido

191 M.V. 70-57853.1___%0001 Dinamo verticale 240W-24V 3 3 1969 42x33 Lucido

192 M.V. 70-57853.2___10001 1 Ingombro dinamo Marelli SD67B 6 11 1958 42x33 Lucido

193 M.V. 70-57853.3___10001 1 Ingranaggio su dinamo 10 7 1958 42x33 Lucido

194 M.V. 70-57854.1___%0001 Distanziatore attacco dinamo al motore 28 2 1969 42x33 Lucido

195 M.V. 70-57854.2___10001 1 Supporto prolungamento attacco dinamo 7 10 1958 42x33 Lucido

196 M.V. 70-57855.1___%0001 Ingranaggio su dinamo 7 7 8 1969 42x33 Lucido

197 M.V. 70-57855.2___10001 1 Ingranaggio su dinamo senza parastrappi 24 4 1959 42x33 Lucido

198 M.V. 70-57859___%0001 Assieme installazione dinamo 26 2 1969 42x33 Lucido

199 M.V. 70-57860___%0001 Prolunga albero dinamo per parastrappi 30 7 1969 32x22 Lucido

200 M.V. 70-57862.1___%0001 Innesto porta giunto parastrappi su dinamo 7 10 1958 32x22 Lucido

201 M.V. 70-57862.2___%0001 Innesto su dinamo per giunto parastrappi 7 8 1969 32x22 Lucido

202 M.V. 70-57863___%0001 Scatoletta in lamiera porta gomma parastrappi dinamo 10 12 1958 32x22 Lucido

203 M.V. 70-57864___10001 1 Parastrappi per giunto dinamo 10 12 1958 32x22 Lucido

204 M.V. 70-57867___%0001 Assieme presa contagiri 28 8 1958 42x33 Lucido

205 M.V. 70-57868___%0001 Boccola per alberino innesto contagiri 30 8 1958 32x22 Lucido

206 M.V. 70-57869___%0001 Alberino per innesti contagiri 29 8 1958 32x22 Lucido

207 M.V. 70-57870___%0001 Ghiera ritegno innesto contagiri 30 8 1958 32x22 Lucido 208 M.V. 70-57871___20001 2 Collettore attacco carburatore 15 4 1957 82x54 Lucido 209 M.V. 70-57872___10001

ID DATA FORMATO MATERIALE

9 1958 42x33 Lucido 213 M.V. 70-57879___%0001 Guarnizione tenuta tubi aspirazione al colettore 8 10 1958 32x22 Lucido 214 M.V. 70-57880___20001 2 Guarnizione per tubi scarico e aspirazione testa 29 9 1958 32x22 Lucido 215 M.V. 70-57883___60001 6 Tabella prigionieri 12 4 1958 61x43 Lucido 216 M.V. 70-57884___%0001 Dadi ad intagli per prigionieri fissaggio cilindri 23 6 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 8

1 Coperchietto per colettore carburatore 6 9 1958 42x33 Lucido 210 M.V. 70-57876___%0001 Flangia tubo di scarico 5 11 1958 32x22 Lucido 211 M.V. 70-57877___10001 1 Flangia attacco tubi aspirazione alla testa 23 9 1958 42x33 Lucido 212 M.V. 70-57878___%0001 Flangia per tubi aspirazione al collettore carburatore 1

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

217 M.V. 70-58003___%0001 Ghiera bloccaggio frizione centrifuga albero motore trasmissione principale 12 1 1959 32x22 Lucido

218 M.V. 70-58004___%0001 Rondella fermo ghiera albero motore frizione centrifuga trasmissione principale 12 1 1959 32x22 Lucido

219 M.V. 70-58005___%0001 Tappo albero motore trasmissione principale 12 1 1959 32x22 Lucido

220 M.V. 70-58007___10001 Coppa raccolta olio 29 4 1959 109x106 Lucido

221 M.V. 70-58008___%0001 Cuscinetto a due corone di sfere per attacco porta puleggia 8 5 1959 32x22 Lucido

222 M.V. 70-58009___%0001 Guarnizioni angus su attacco porta puleggia comando dinamo 8 5 1959 32x22 Lucido

223 M.V. 70-58010___%0001 Piastrina protezione angus nella coppa 6 5 1959 32x22 Lucido

224 M.V. 70-58011___%0001 Anello seeger tenuta cuscinetto 8 5 1959 32x22 Lucido

225 M.V. 70-58012___%0001 Corpo pompa olio 2 5 1959 47x33 Lucido

226 M.V. 70-58013___%0001

Ingranaggio conduttore pompa olio 4 5 1959 32x22 Lucido

227 M.V. 70-58014___%0001 Ingranaggio condotto pompa olio 5 5 1959 32x22 Lucido

228 M.V. 70-58015___%0001

Bronzina per ingranaggio condotto pompa olio 5 5 1959 32x22 Lucido

229 M.V. 70-58016___%0001 Perno per ingranaggio condotto pompa olio 5 5 1959 32x22 Lucido

230 M.V. 70-58017___%0001 Bronzina per sede ingranaggio conduttore nella pompa olio 5 5 1959 32x22 Lucido

231 M.V. 70-58018___%0001 Bronzina per sede nella coppa raccogli olio dell'ingranaggio conduttore pompa olio 5 5 1959 32x22 Lucido

232 M.V. 70-58019___%0001 Spinetta fissaggio perno ingranaggio condotto pompa olio 5 5 1959 32x22 Lucido 233 M.V. 70-58020___%0001 Tubo aspirazione pompa olio 20 5 1959 32x22 Lucido 234 M.V. 70-58021___%0001 Guarnizione sottotubo aspirazione pompa olio 9 5 1959 32x22 Lucido 235 M.V. 70-58022___%0001 Assieme e particolari regolazione pressione

olio 12 5

47x33

236

Grano

fori per

pompa

6 5

32x22 Lucido 237

Innesto su

4 5

32x22 Lucido

Grano centraggio ingranaggio su

4 5

32x22 Lucido

70-58027___%0001 Giunto trascinamento pompa olio su ingranaggio conduttore 4 5 1959 32x22 Lucido 240 M.V. 70-58028___%0001 Ghiera di protezione giunto 4 5 1959 32x22 Lucido 241 M.V. 70-58029___%0001 Spinetta fissaggio protezione 4 5 1959 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 9

1959

Seppia

M.V. 70-58023___%0001

filettato chiusura

ingranaggio

olio nella coppa

1959

M.V. 70-58025___%0001

albero motore comando pompa olio

1959

238 M.V. 70-58026___%0001

albero motore

1959

239 M.V.

su dinamo GA70 15 7 1959 88x46 Lucido

251 M.V. 70-58041___10001 1 Dinamo verticale 26 5 1959 42x33 Lucido

252 M.V. 70-58043___%0001 Supporto dinamo GA70 verticale 9 7 1959 87x62 Lucido

253 M.V. 70-58044___60001 6 Tabella uno prigionieri 12 4 1958 60x44 Seppia

254 M.V. 70-58045___%0001 Tabella 2° prigionieri 5 5 1959 42x33 Lucido

255 M.V. 70-58046___%0001 Variante semi carter lato carburatore 4 8 1958 61x35 Lucido

256 M.V. 70-58047___%0001 Puleggia comandata su dinamo 8 7 1959 32x22 Lucido

257 M.V. 70-58048___%0001 Chiavetta ventola dinamo 5 8 1959 32x22 Lucido

258 M.V. 70-58049___%0001 Ingranaggio volano per motorino avviamento 31 12 1964 61x42 Lucido

259 M.V. 70-58050___%0001 Assieme serbatoio olio 16 7 1964 99x61 Lucido 260 M.V. 70-58051___%0001 Flangia serbatoio olio 16 5 1959 32x22 Lucido

261 M.V. 70-58052___%0001 Ghiera sul serbatoio per tappo filtro 21 7 1964 42x33 Lucido

262 M.V. 70-58053___%0001 Bocchette per sfiato e rubinetto scarico olio 16 7 1964 32x22 Lucido

M.V.

DATA

gg mm anno ID

FORMATO MATERIALE

DENOMINAZIONE / DESCRIZIONE REV. N°DISEGNO AUTORE

242 M.V. 70-58031___%0001 Ingranaggio condotto su albero a camme 21 7 1958 42x33 Lucido 243 M.V. 70-58032___10001 1 Attacco porta puleggia comando dinamo 6 5 1959 42x33 Lucido 244 M.V. 70-58033___10001 1 Colonnetta e dado unione ingranaggio condotto albero a camme 14 5 1959 32x22 Lucido 245 M.V. 70-58034___%0001 Puleggia comando dinamo 7 7 1958 42x33 Lucido 246 M.V. 70-58035___%0001 Chiavetta fissaggio puleggia comando dinamo 6 5 1959 32x22 Lucido 247 M.V. 70-58036___%0001 Dado a corona con rondella fissaggio puleggia 8 5 1959 32x22 Lucido 248 M.V. 70-58037___%0001 Dado inferiore su albero a camme 8 5 1959 32x22 Lucido 249 M.V. 70-58038___%0001 Mozzetto su dinamo porta ventola 17 7 1959 32x22 Lucido 250 M.V. 70-58039___%0001 Ventola

70-58103.1___%0001 Variante al semi carter lato camme disegno 57705 18 2 1969 61x46 Lucido 268 M.V. 70-58103.2___%0002 Variante al semi carter lato camme disegno 57705 18 2 1969 61x46 Lucido 269 M.V. 70-58103.3___%0003 Variante al semi carter lato camme disegno 57705 19 2 1969 61x46 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 10

263

70-58054___%0001 Aletta per fissaggio serbatoio alla coppa 16 7 1964 32x22 Lucido 264 M.V. 70-58055___%0001 Tappo porta filtro 18 7 1964 42x33 Lucido 265 M.V. 70-58057___%0001 Guarnizione sotto serbatoio olio 15 5 1959 32x22 Lucido 266 M.V. 70-58058___%0001 Molla per filtro nel serbatoio olio 19 5 1959 32x22 Lucido 267 M.V.

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

270 M.V. 70-58104___%0001

DENOMINAZIONE / DESCRIZIONE

gg mm anno

Tabella dei grani filettati per chiusura fori di lubrificazione 10 3 1969 42x33 Lucido

271 M.V. 70-58105___%0001 Coperchietto per chiusura vano su semicarter lato camme 12 3 1969 42x33 Lucido

272 M.V. 70-58106___%0001

Guarnizione sottocoperchietto chiusura vano semicarte camme 12 3 1969 42x33 Lucido

273 M.V. 70-58108___%0001 Tabella grani centraggio 12 3 1969 42x33 Lucido

274 M.V. 70-58109___%0001 Coppa olio 15 2 1969 84x61 Lucido

275 M.V. 70-58110___%0001 Guarnizione coppa olio 14 3 1969 42x33 Lucido

276 M.V. 70-58112___%0001

Corpo pompa olio 24 2 1969 42x33 Lucido

277 M.V. 70-58113___%0001 Filtro pompa olio 5 3 1969 42x33 Lucido

278 M.V. 70-58114___%0001

Guarnizione sottofiltro olio 14 3 1969 42x33 Lucido

279 M.V. 70-58115___%0001 Viti fissaggio filtro olio al corpo pompa olio 15 3 1969 42x33 Lucido

280 M.V. 70-58116___%0001 Ingranaggio conduttore pompa olio 17 3 1969 42x33 Lucido

281 M.V. 70-58117___%0001 Ingranaggio condotto pompa olio 18 3 1969 42x33 Lucido

282 M.V. 70-58118___%0001 Giunto trascinamento pompa olio 21 3 1969 42x33 Lucido

283 M.V. 70-58121___%0001 Albero motore con magneti tipo marelli 12 2 1969 100x62 Seppia

284 M.V. 70-58122___%0001 Ingranaggio comando distribuzione su albero motore 7 3 1969 42x33 Lucido

285 M.V. 70-58123___%0001 Rondella ritegno grano centraggio ingranaggio distribuzione su albero motore 22 3 1969 42x33 Lucido

286 M.V. 70-58125___%0001 Albero a camme 6 3 1969 42x33 Lucido

287 M.V. 70-58126___%0001 Tubo interno dell'albero a camme 7 3 1969 42x33 Lucido

288 M.V. 70-58127___%0001 Dado inferiore su albero a camme 24 3 1969 42x33 Lucido

289 M.V. 70-58128___%0001 Rondella di sicurezza per dado inferiore chiusura camme 25 3 1969 42x33 Lucido

M.V.

290

70-58129___%0001 Boccola inferiore albero a camme 26 3 1969 42x33 Lucido 291 M.V. 70-58130___%0001 Attacco a flangia per trascinamento camme 4 2 1969 42x33 Lucido 292 M.V. 70-58131___%0001 Ingranaggio doppio su albero a camme 29 3 1969 42x33 Lucido 293 M.V. 70-58132___%0001 Rondella ritegno grano centraggio ingranaggio 4 4 1969 42x33 Lucido 294 M.V. 70-58134___%0001 Assieme comando generatore contagiri elettrico 4 4 1969 42x33 Lucido 295 M.V. 70-58135___%0001 Alberino con ingranaggio elicoidale comando generatore contagiri elettrico 15 4 1969 42x33 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

296 M.V. 70-58136___%0001 Alberino trascinamento generatore contagiri elettrico

gg mm anno

16 4 1960 42x33 Lucido

297 M.V. 70-58137___%0001 Bussola supporto alberino comando generatore contagiri elettrico 8 4 1969 42x33 Lucido

298 M.V. 70-58138___%0001 Bussola supporto presa ausiliaria 12 4 1969 42x33 Lucido

299 M.V. 70-58145___%0001 Ingranaggio rinvio comando magneti 1 2 1969 42x33 Lucido

300 M.V. 70-58146___%0001 Manicotto per ingranaggo rinvio comando magneti 6 2 1969 42x33 Lucido

301 M.V. 70-58147___%0001 Camicia per cuscinetti manicotto ingranaggio rinvio magneti 8 2 1969 42x33 Lucido

302 M.V. 70-58149___%0001 Distanziatore per cuscinetti ingranaggio rinvio comando magneti 10 2 1969 42x33 Lucido

303 M.V. 70-58151___%0001 Spessore sottomanicotto ingranaggio rinvio comandi magnete 23 4 1969 42x33 Lucido

304 M.V. 70-58153___%0001 Ingranaggio conico conduttore comando magneti 23 4 1960 42x33 Lucido

305 M.V. 70-58154___%0001 Ingranaggio conico condotti comando magneti 19 4 1960 42x33 Lucido

306 M.V. 70-58155___%0001 Rondella distanziatrice su ingranaggi conici condotti comando magneti 31 1 1969 42x33 Lucido

307 M.V. 70-58156___%0001 Manicotto per ingranaggi conici ciondotti comandi magneti 3 5 1969 42x33 Lucido

308 M.V. 70-58157___%0001 Spessore sottop manicotti magneti 23 4 1969 42x33 Lucido

309 M.V. 70-58158___%0001 Boccole bronzo per manicotti ingranaggio condotti comando magneti 29 1 1969 42x33 Lucido

310 M.V. 70-58159___%0001 Dado e rondella bloccaggio ingranaggio rinvio comando magneti 6 2 1969 42x33 Lucido

311 M.V. 70-58161___%0001 Innesto per parastrappi magneti 18 2 1969 42x33 Lucido

312 M.V. 70-58162___%0001 Particolari per fissaggio innesto parastrappi magnete 30 1 1969 42x33 Lucido

313 M.V. 70-58163___%0001 Contenitore in lamiera per gomme parastrappi magneti e dinamo 20 2 1969 42x33 Lucido

314 M.V. 70-58164___%0001 Giunto gomma per parastrappi magnete 20 2 1969 42x33 Lucido

315 M.V. 70-58165___%0001 Boccola centraggio gomme parastrappi magnete 19 2 1969 42x33 Lucido

316 M.V. 70-58300___10001 1 Assieme comando ventilazione 2 7 1958 62x44 Lucido

317 M.V. 70-58302___%0001 Ingranaggio su albero motore comando camme 14 6 1958 33x22

Lucido 318

70-58303.1___%0001 Alberino porta ventola 4 8 1958 47x33 Lucido 319

70-58303.2___%0001 Alberino portaventola 16 6 1958 42x33 Lucido 320

70-58304___%0001 Paraolio 16 6 1958 33x22 Lucido 321

70-58305___%0001 Piolo riferimento ingranaggio comando distribuzione 16 6 1958 33x22 Lucido

70-58306.1___%0001 Colonna porta anello di tenuta e cuscinetto a sfere 4 8 1958 47x33 Lucido

Colonna porta anello di tenuta e cuscinetto a sfere 17 6 1958 42x33 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel.

– Tel./Fax.

– www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del

– P.I.:

M.V.

322 M.V.

323 M.V. 70-58306.2___%0001

0331.220545

0331.222807

17.06.2003

02107620029

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

324 M.V. 70-58307___%0001 Coperchio tenuta porta guarnizioni 19 6 1958 32x22 Lucido

325 M.V. 70-58308.1___%0001 Guarnizione tenuta olio 19 6 1958 33x22 Lucido

326 M.V. 70-58308.2___%0001 Anello per guarnizione Angus e distanziatore 19 6 1958 32x22 Lucido

327 M.V. 70-58310___%0001 Tabella prigionieri e dadi 20 6 1958 32x22 Lucido

328 M.V. 70-58311___%0001 Cuscinetto a sfere rigidio RIV Dia 17x40x12 serie 01A 20 6 1958 33x22 Lucido

329 M.V. 70-58312___%0001 Tabella guarnizioni Angus 20 6 1958 33x22 Lucido

330 M.V. 70-58401___%0001 Carter inferiore 7 5 1958 213x99 Lucido

331 M.V. 70-58402___%0001 Carter superiore 26 5 1958 149x94 Lucido

332 M.V. 70-58403___%0001 Musetto anteriore 30 5 1958 87x62 Lucido

333 M.V. 70-58404___%0001 Coperchio anteriore con attacco motorino avviamento 8 5 1959 86x52 Lucido

334 M.V. 70-58410___%0001 Albero motore 30 4 1958 105x61 Lucido

335 M.V. 70-58411___%0001 Ingranaggio albero motore 9 7 1958 32x22 Lucido

336 M.V. 70-58412___%0001 Pasticca filettata su albero motore 10 6 1958 32x22 Lucido

337 M.V. 70-58413___%0001 Perno bilancere 7 1 1959 32x22 Lucido

338 M.V. 70-58414___%0001 Boccola per bilancere 8 1 1959 32x22 Lucido

339 M.V. 70-58420___%0001 Riduttore scatola supporto satelliti 3 6 1958 68x47 Lucido

340 M.V. 70-58421___%0001 Riduttore silentibloc ammortizzamento scatola supporto satelliti 6 6 1958 32x22 Lucido

341 M.V. 70-58423___%0001 Riduttore perno a vite ancoraggio scatola supporto satelliti 10 6 1958 32x22 Lucido

342 M.V. 70-58425___%0001 Riduttore satellite doppio 10 6 1958 32x22 Lucido

343 M.V. 70-58426___%0001 Riduttore bronzine per satellite doppio 26 5 1958 32x22 Lucido

344 M.V. 70-58427___%0001 Riduttore perno per satellite doppio 6 6 1958 32x22 Lucido

345 M.V. 70-58429___%0001

innesto con ingranaggio

ID DATA FORMATO MATERIALE

Riduttore

6 6

32x22 Lucido

Riduttore

30 5

32x22 Lucido

Dimensione

27 5

Lucido

506 – 21017 Cascina

–

Riduttore

comando riduttore 6 6 1958 42x33 Lucido 346 M.V. 70-58430___%0001 Riduttori arresto intermedio 4 6 1958 42x33 Lucido 347 M.V. 70-58432___%0001 Riduttore albero di uscita con ingranaggio porta elica 7 6 1958 42x33 Lucido 348 M.V. 70-58433___%0001 Riduttore fondello tenuta olio su albero uscita porta elica 10 6 1958 32x22 Lucido 349 M.V. 70-58434___%0001

bronzina nell'albero uscita porta elica

1958

350 M.V. 70-58435___%0001

distanziale cuscinetti albero uscita

1958

351 M.V. 70-58450___%0001

di ingombro

1959 62x44

Via G. Agusta

Costa di Samarate (VA)

Tel. 0331.220545

Tel./Fax. 0331.222807

www.museoagusta.it

info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029

352

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

353 M.V. 70-929 Pr___%0001 Modifica per ingranaggio avviamento

357 M.V. 70-NN01___%0001 Coppa raccolta olio 2 7 1958 96x72 Lucido 358 M.V. 70-NN02___%0001 Albero a camme 7 11 1958 101x62 Lucido 359 M.V. 70-NN03___%0001 Cavalletto per prova durata

nn nn 95x64 Lucido

360 M.V. 70-NN04___%0001 Rondella sottodado per alberino portaventola 4 8 1958 33x22 Lucido

361 M.V. 70-NN05___%0001 Dado per alberino portaventola 4 8 1958 33x22 Lucido

362 M.V. 70-NN06___%0001 Albero porta mulinello 23 6 1959 61x44 Lucido

363 M.V. 70-NN07___%0001 Variante con magneti marelli versione tipo B 14 12 1968 61x44 Lucido

364 M.V. 70-NN08___%0001 Assieme variante con accensione con magneti marelli 30 10 1968 61x42 Lucido

365 M.V. 70-NN09___%0001 Presa aria per carburatore prova motore GA70/V al freno 28 8 1958 65x49 Lucido

366 M.V. 70-NN10___%0001 Cassa per imballaggio motore avio GA70/V misura di ingombro interne 14 11 1958 63x46 Lucido

367 M.V. 70-NN11___%0001 Riduttore GA70 tipo assiale 3 2 1958 65x44 Lucido

368 M.V. 70-NN12___%0001 Dado e rondella fixssaggio ingranaggio su albero 9 10 1958 32x22 Lucido

369 M.V. 70-NN13___%0001 Albero porta ingranaggio con innesto giunto parastrappi 8 10 1958 32x22 Lucido

370 M.V. 70-NN14___%0001 Piolo riferimento ingranaggio comando distribuzione 8 8 1958 32x22 Lucido 371 M.V. 70-NN15___%0001 Chiavetta fissaggio ingranaggio su alberino 7 10 1958 32x22 Lucido 372 M.V. 70-NN16___%0001 Boccola centraggio gomme parastrappi 8 10 1958 32x22 Lucido 373 M.V. 70-NN17___%0001 Cuscinetto radiale rigido a sfera con due corone di sfere

gg mm anno

ID DATA FORMATO MATERIALE

M.V. 70-58560___10001 1 Schema ingombro motorino avviamento 24V rotazione destra 11 10 1958 42x33 Lucido

nn nn nn 57x37 Lucido

354 M.V. 70-A.T.10___%0001 Scatola porta ingranaggi per totalizzatori giri 14 1 1959 64x32 Lucido

355 M.V. 70-A.T.11___%0001 Ingranaggio e vite per contagiri attrezzatura prova motore 19 1 1959 42x33 Lucido

356 M.V. 70-A.T.12___%0001 Copercgi chiusura scatola porta ingranaggi per contagiri attezzatura per prova motore 21 1 1959 42x33 Lucido

8 10 1958 32x22 Lucido 374 M.V. 70-NN18___%0001 Tappo di chiusura 13 12 1958 32x22 Lucido 375 M.V. 70-NN19___%0001 Guarnizione "ANGUS" per dinamo 8 10 1958 32x22 Lucido 376 M.V. 70-NN20___%0001 Varianrte spinotto con pasticca 22 4 1958 32x22 Lucido 377 M.V. 70-NN21___%0001 Bullone fissaggio dinamo a supporto prolungamento 9 10 1958 32x22 Lucido 378 M.V. 70-NN22___%0001 Variante regolazione pressione olio alla coppo 28 1 1959 42x33 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 14

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

379 M.V. 70-NN23___%0001 Variante regolazione pressione olio alla coppo 28 1 1959 42x33 Lucido

380 M.V. 70-NN24___%0001 Assieme attacco dinamo al parastrappo 3 10 1958 42x33 Lucido

381 M.V. 70-NN25___%0001 Fascietta chiusura cassone (Imballaggio) 15 12 1958 32x22 Lucido

382 M.V. 70-O-NN01___%0001 Bussola per cuscinetto reggispinta 10 11 1958 32x22 Lucido

383 M.V. 70-O-NN02___%0001 Coperchio per guaina spingitoio 20 11 1958 32x22 Lucido

384 M.V. 70-O-NN03___%0001 Ingranaggio conduttore pompa olio 13 11 1958 32x22 Lucido

385 M.V. 70-O-NN04___%0001 Ingranaggio condotto pompa olio 13 11 1958 32x22 Lucido

386 M.V. 70-O-NN05___%0001 Guarnizione sotto tappo scarico olio 13 11 1958 32x22 Lucido

387 M.V. 70-O-NN06___%0001 Controdado per vite regolazione pressione olio 17 11 1958 32x22 Lucido

388 M.V. 70-O-NN07___%0001 Perno collegamento ingranagfgio comando pompo olio, all'albero 13 11 1958 32x22 Lucido

389 M.V. 70-O-NN08___%0001 Tappo scarico olio 8 11 1958 32x22 Lucido

390 M.V. 70-O-NN09___%0001 Boccola centrale albero a camme 21 10 1958 32x22 Lucido

391 M.V. 70-O-NN10___%0001 Perno fermo boccola centrale albero camme 8 11 1958 32x22 Lucido

392 M.V. 70-O-NN11___%0001 Boccola posteriore perno albero a camme 22 10 1958 32x22 Lucido

393 M.V. 70-O-NN12___%0001 Guarnizione per ingranaggio condotto comando ausiliari 17 1 1959 32x22 Lucido

394 M.V. 70-O-NN13___%0001 Boccola per ingranaggio conduttore comando ausiliario (carter superiore) 20 1 1959 32x22 Lucido

395 M.V. 70-O-NN14___%0001 Boccola per ingranaggio conduttore comando ausiliario (coperchio posteriore) 19 1 1959 32x22 Lucido

396 M.V. 70-O-NN15___%0001 Giunto elastico per dinamo e magneti 21 1 1959 32x22 Lucido 397 M.V. 70-O-NN16___%0001 Piastrina fermo viti ingranaggio albero motore 21 1 1959 32x22 Lucido 398 M.V. 70-O-NN17___%0001 Rondella rasamento ingranaggio condotto comando ausiliario 19 1 1959 32x22 Lucido 399 M.V. 70-O-NN18___%0001 Supporto ingranaggio comando dinamo 20 1 1959 32x22 Lucido 400 M.V. 70-O-NN19___%0001 Cuscinetto

9 2 1959 32x22 Lucido 401 M.V. 70-O-NN20___%0001 Dado bloccaggio ingranaggio comando ausiliario 17 1 1959 32x22 Lucido 402 M.V. 70-O-NN21___%0001 Rondella rasamento ingranaggio conduttore comando ausiliario 27 12 1958 32x22 Lucido 403 M.V. 70-O-NN22___%0001 Rondella fermo dado ingranaggio comando ausiliario 17 1 1959 32x22 Lucido 404 M.V. 70-O-NN23___%0001 Chiavetta per ingranaggio comando ausiliario 27 12 1958 32x22 Lucido Via G. Agusta 506 – 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029 15

ID DATA FORMATO MATERIALE

REV. N°DISEGNO AUTORE

DENOMINAZIONE / DESCRIZIONE

gg mm anno

405 M.V. 70-O-NN24___%0001 Coperchio ritegno guarnizione 27 11 1958 32x22 Lucido

406 M.V. 70-O-NN25___%0001 Semi giunto per dinamo 21 1 1959 32x22 Lucido

407 M.V. 70-O-NN26___%0001 Attachhi riportati per castello motore 29 9 1958 32x22 Lucido

408 M.V. 70-O-NN27___%0001 Perno per cuscinetto 9 2 1959 32x22 Lucido

409 M.V. 70-O-NN28___%0001 Semi giunto lato magnete 7 2 1959 32x22 Lucido

410 M.V. 70-O-NN29___%0001 Ghiera per cuscinetto 4 2 1959 32x22 Lucido

411 M.V. 70-O-NN30___%0001 Sfiato 14 5 1957 32x22 Lucido

412 M.V. 70-O-NN31___%0001 Bussola conica porta mozzo su albero motore 9 2 1958 32x22 Lucido

413 M.V. 70-O-NN32___%0001 Guarnizione sotto astina livello e sotto bulbo temperatura olio 13 11 1958 32x22 Lucido

414 M.V. 70-O-NN33___%0001 Flangia saldata al tubo aspirazione olio 29 12 1958 32x22 Lucido

415 M.V. 70-O-NN34___%0001 Coperchietto su coperchi posteriore 2 2 1959 32x22 Lucido

416 M.V. 70-O-NN35___%0001 Prolunga per astina livello olio 13 11 1958 32x22 Lucido

417 M.V. 70-O-NN36___%0001 Ingranaggio su albero a camme 28 11 1958 42x33 Lucido

418 M.V. 70-O-NN37___%0001 Ingranaggio doppio comando magneti e dinamo 28 11 1958 42x33 Lucido

419 M.V. 70-O-NN38___%0001 Ingranaggio condotto per comandi ausiliari 20 12 1958 42x33 Lucido

420 M.V. 70-O-NN39___%0001 Ingranaggio comando magnete 5 12 1958 42x33 Lucido

421 M.V. 70-O-NN40___%0001 Ingranaggio conduttore comando ausiliario 20 12 1958 42x33 Lucido

422 M.V. 70-O-NN41___%0001 Supporto ingranaggio condotto comando ausiliari 20 1 1959 42x33 Lucido

423 M.V. 70-O-NN42___%0001 Ingranaggio comando ausiliario 23 12 1958 42x33 Lucido

424 M.V. 70-O-NN43___%0001 Ingranaggio comando dinamo 4 12 1958 42x33 Lucido

425 M.V. 70-O-NN44___%0001 Tubo interno dell'albero a camme 21 10 1958 42x33 Lucido

426 M.V. 70-O-NN45___%0001 Particolari per bloccaggio mozzo su albero motore 11 2 1959 42x33 Lucido

427 M.V. 70-O-NN46___%0001 Mozzo per attacco pale molinello su albero motore 8 2 1958 42x33 Lucido

428 M.V. 70-O-NN47___%0001 Ingranaggio avviamento nn nn nn 42x33 Lucido 429 M.V. 70-O-NN48___%0001 Riduttore 3 2 1958 42x33 Lucido Via G. Agusta 506

– 21017 Cascina Costa di Samarate (VA) – Tel. 0331.220545 – Tel./Fax. 0331.222807 – www.museoagusta.it – info@museoagusta.it Fondazione riconosciuta con DPGR Lombardia n. 9838 del 17.06.2003 – P.I.: 02107620029
