GREENSHIP ANALYSIS (KAMPUS 3 UIN MALANG)

Analysis

PROFIL

LLETAK LETAK ETAK

Kampus

BBATAS BATAS ATAS

Batas utara, selatan dan barat adalah lahan kosong dengan kontur terjal Pada bagian timur adalah rumah penduduk.

IISU ISU SU

Lahan berkontur cukup terjal Akses tapak ke jalan utama cukup jauh Jalan tapak cukup kecil dan hanya bisa dilalui oleh 1 motor dan 1 mobil secara bersamaan " dua mobil dapat lewat secara bersamaan ketika salah satu mobil menepi" Jalan sekitar tapak kecil dan belum terdapat kawasan pedestrian Di area tapak tidak terdapat transportasi umum tetapi masih bisa dilalui oleh kendaraan roda 4 Tidak terdapat fasilitas pengguna sepeda di sekitar tapak.

PPOTENSI POTENSI OTENSI

Sekeliling tapak masih astri Terdapat banyak pepohonan Aktivitas di lokasi tapak masih sepi dan belum banyak kendaraan yang lewat.

SSOLUSI SOLUSI OLUSI

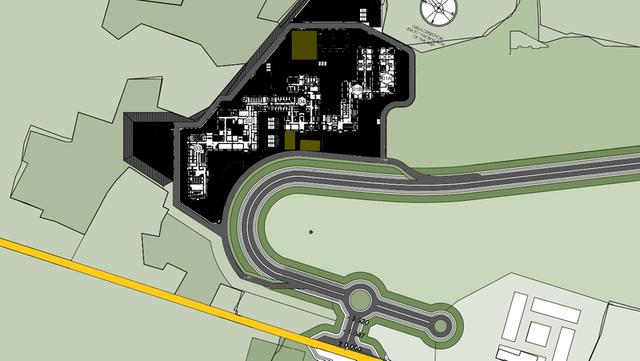

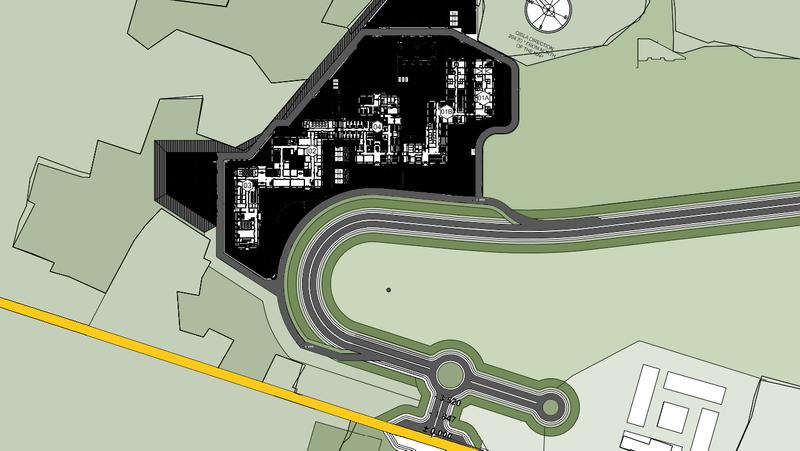

Penambahan ruang terbuka pada bangunan Penggunaan tanaman rambat sebagai peneduh pada area yang ditentukan Pemanfaatan tanaman hias atau sayuran pada space bangunan yang kosong dan terkena cahaya matahari secara langsung Sirkulasi dua jalur untuk mempermudah akses masuk dan keluar Mengatur penempatan area parkir jauh dari gerbang masuk untuk menghindari kemacetan dari kenraan yang parkir

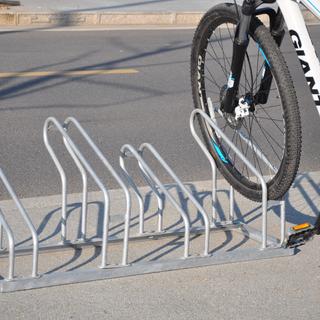

Perluasan area parkir max 100 unit sepeda Tersedianya shower 1 unit untuk 10 parkir sepeda

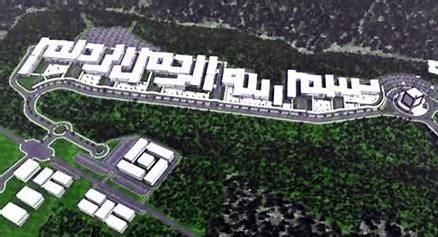

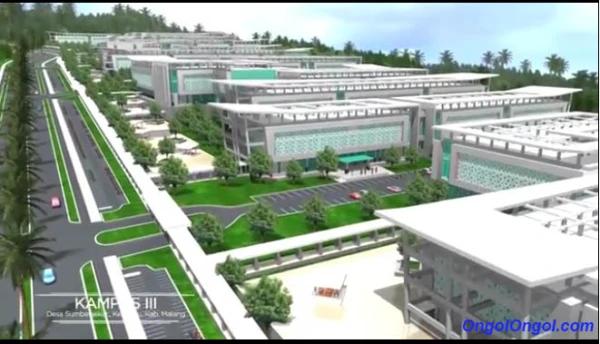

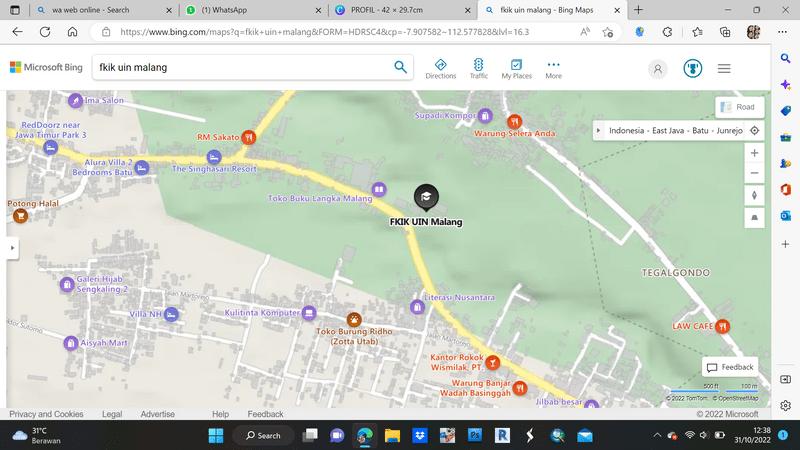

III UIN Malang Terletak di Desa Tlekung, Kota Batu

Luas Area min 10% dari total lahan

Perbandingan luas RTH dan bangunan 70% banding 30%

Kondisi eksisting :

TERPENUHI

Luas bangunan 4.406 m2.

Luas RTH 1.888 m2.

Luas keseluruhan lahan 6.294 m2.

Melakukan revitalisasi diatas lahan yang bernilai negative atau tidak terpakai

Kondisi eksisting :

BELUM TERPENUHI

Area tapak terletak di desa dengan prasarana yang belum mencapai minimal 8 dari prasarana

SARAN :

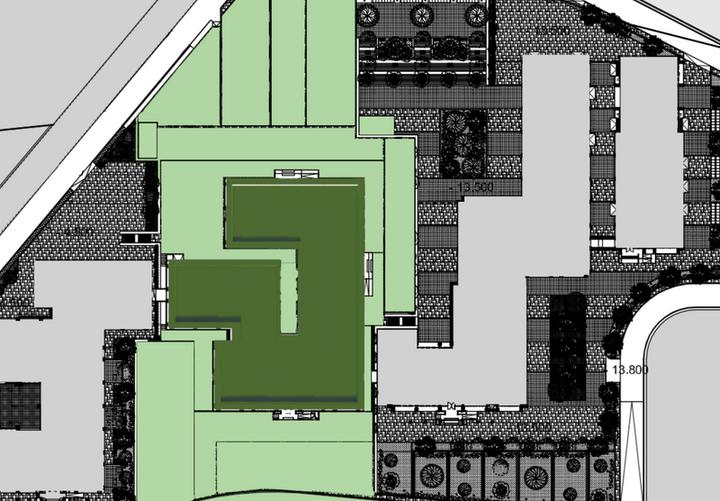

Pemberian pohon holly Amerika disekeliling tapak

-Pemberian pergola di area belakang Gedung disertai tanaman rambat diatasnya Pemberian taman di belakang Gedung dengan menggunakan bunga lantana cemara dan rumput gajah sebagai vegetasi.

memberikan area hutan di bagian kampus

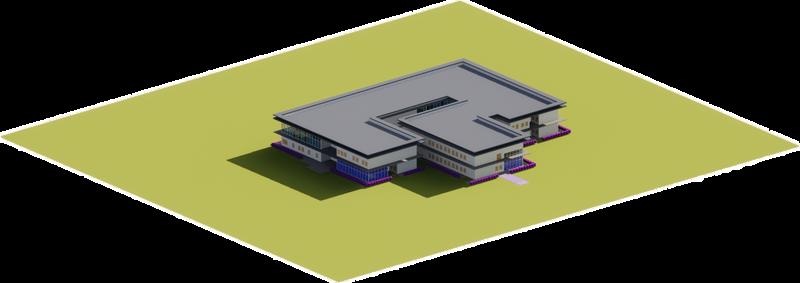

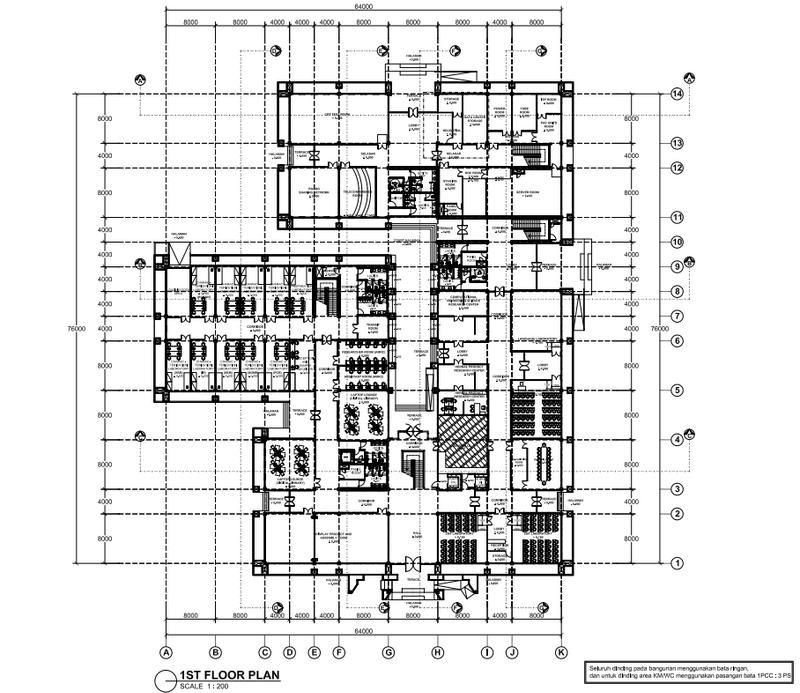

BANGUNAN

Terdapat minimal 7 fasilitas umum dalam jarak sejauh 1.500 m dari tapak

Terdapat 7 jenis fasilitas umum sejauh 1 500 m dari tapak

Terdapat pedestrian disekitar jalan menuju tapak

Kondisi eksisting :

BELUM TERPENUHI

Memberikan fasilitas umum {bank, fotocopy, dan toko}

Memberikan pedestrian yang menghubungkan antar bangunan di dalam tapak.

JALAN ANTAR BANGUNAN

TAMAN DAN PEDESTRIAN

JALAN UATAMA

Area lanskap berupa vegetasi dengan luas min 40% dari luas lahan

Penggunaan tanaman yang telah dibudidayakan secara local dalam skala provinsi

BELUM TERPENUHI Kondisi eksisting

:

Tidak Terdapat area lanskap yang bebas min 40% di sekitar bangunan

-Tanaman yang di budidayakan disekitar tapak adalah jeruk, alpukat, stroberi dan lainnya Pada area tapak belum terdapat penggunaan tanaman yang dibudidayakan dalam skala provinsi

Menggunakan berbagai material untuk menghindari efek heat island pada area atap gedung dengan nilai albedo min 0,3

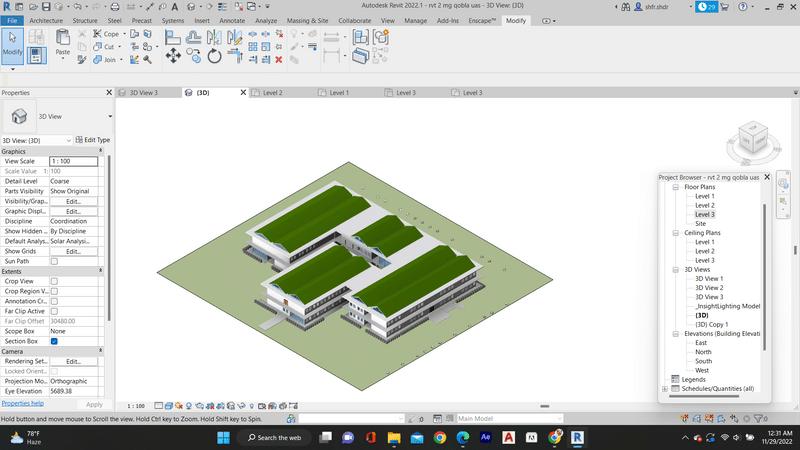

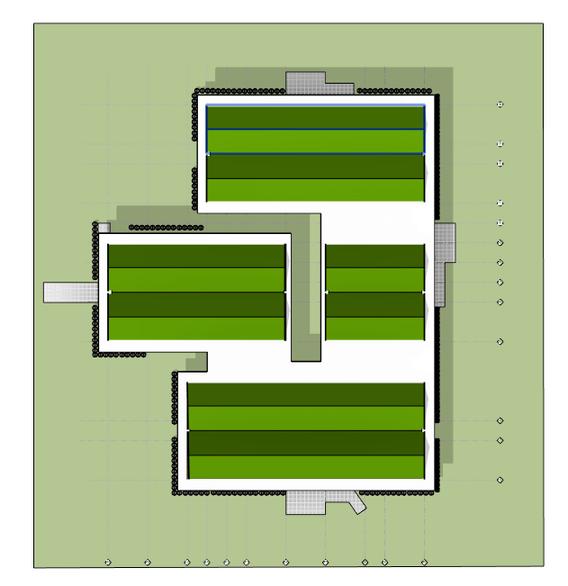

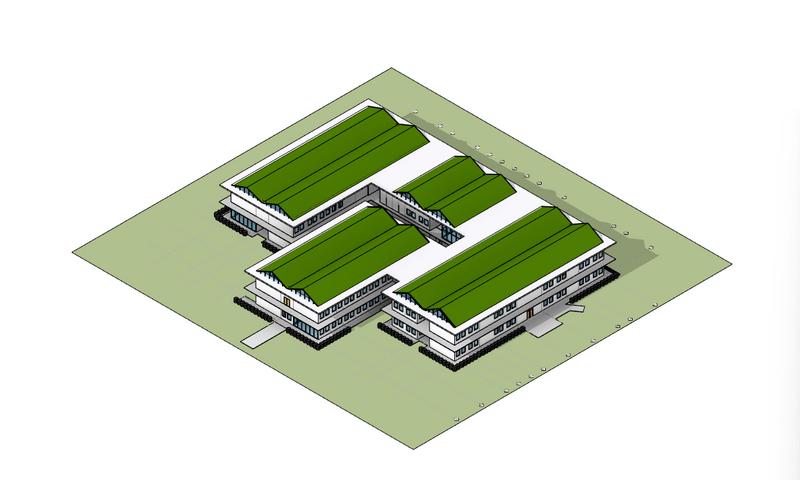

Menggunakan green roof sebesar 50% dari luas atap

Kondisi eksisting : BELUM TERPENUHI

REVIEW WINDROSE REVIEW WINDROSE REVIEW WINDROSE

BAGIAN YANG TERKENA ANGIN DENGAN KECEPATAN TINGGI

BAGIAN YANG TERKENA ANGIN DENGAN KECEPATAN SEDANG

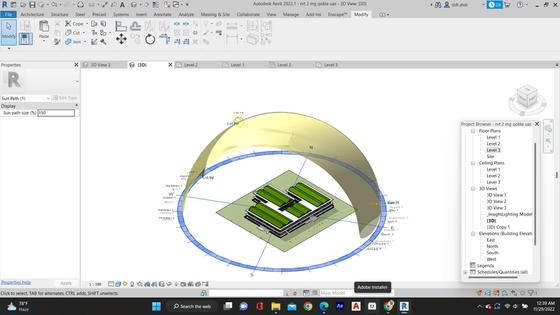

SEBELUM

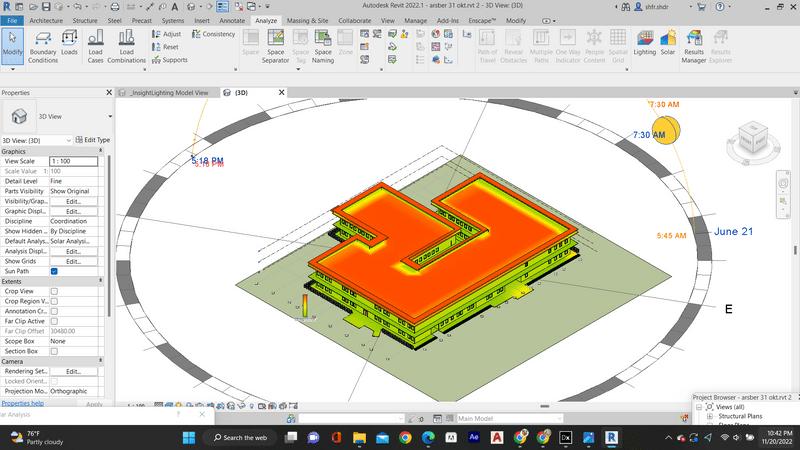

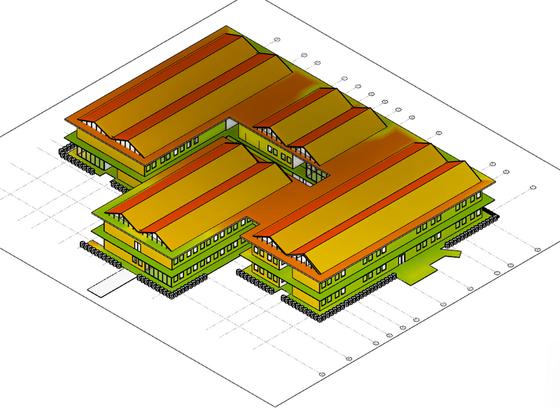

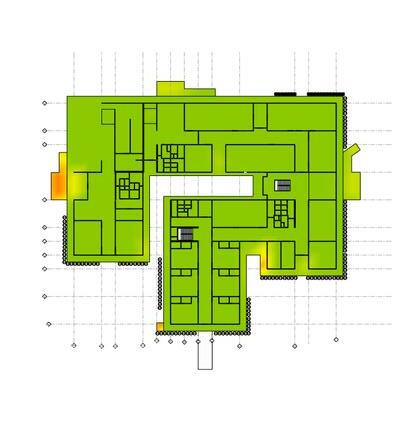

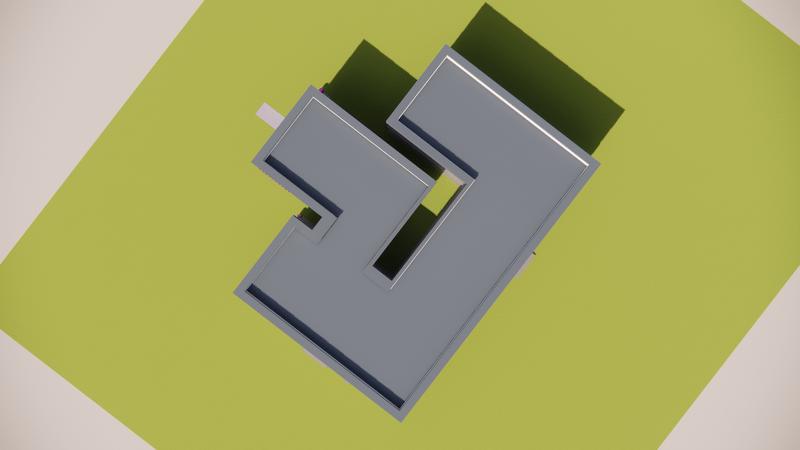

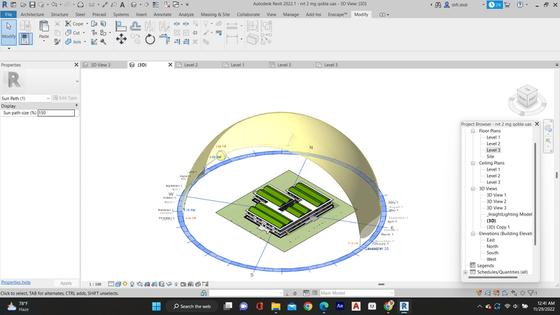

KONDISI ATAP

Semakin berwarna merah semakin panas

warna hijau menunjukkan kondisi normal

Menghitung konsumsi energi pada bangunan

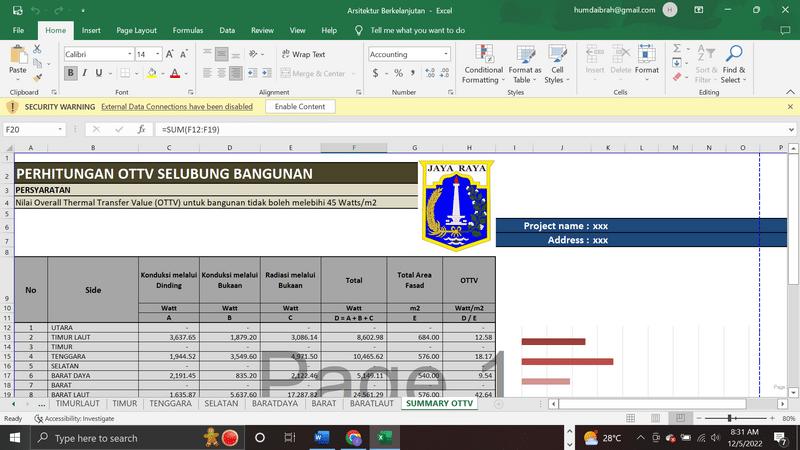

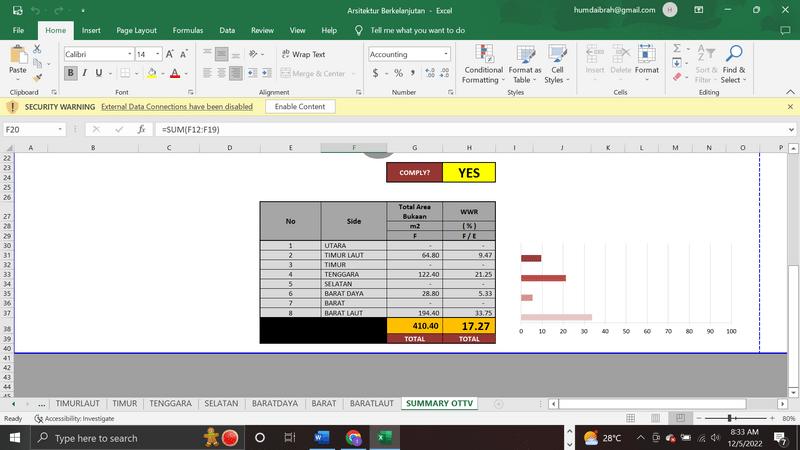

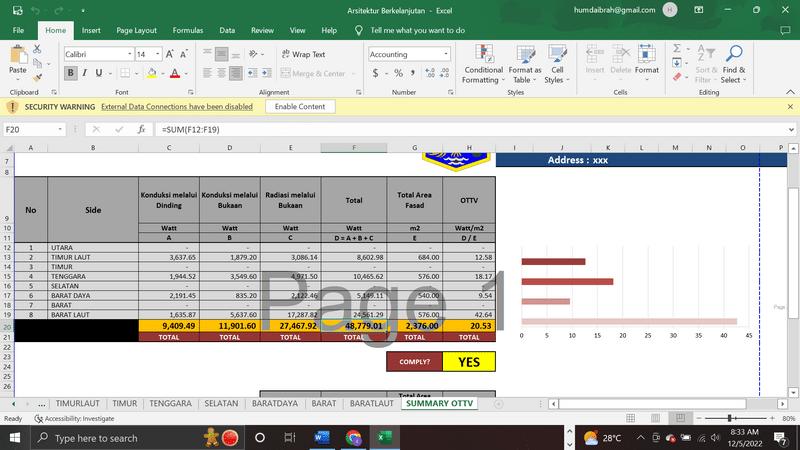

Menghitung OTTV pada bangunan

Kondisi eksisting :

BELUM TERPENUHI

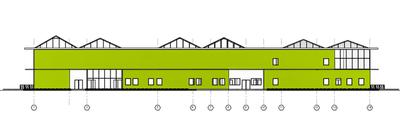

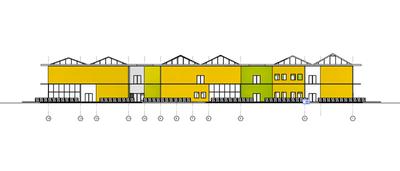

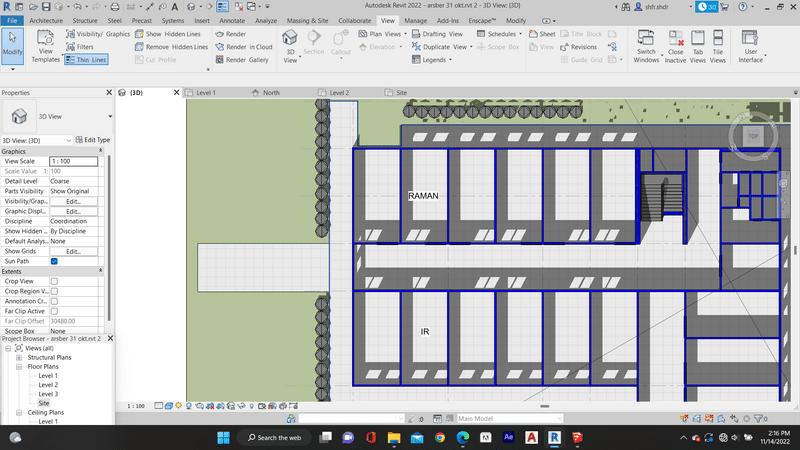

Menggunakan atap miring

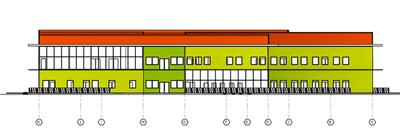

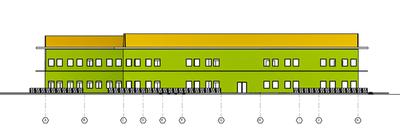

TAMPAK SAMPING KANAN

TAMPAK BELAKANG

TAMPAK DEPAN

TAMPAKSAMPING KIRI

Kondisi eksisting :

SOLAR PANEL

BELUM TERPENUHI

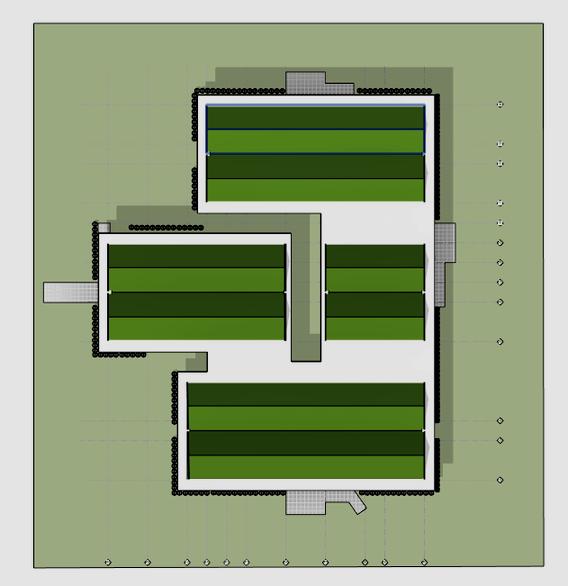

penempatan solar panel pada atap yang terkena panas optimal

SOLAR PANEL

SOLAR PANEL

SOLAR PANEL

Penggunaan energi terbarukandalam tapak

BELUM TERPENUHI Kondisi eksisting : MRC P

DRY POWDER JALUR EVAKUASI

Dry powder (dry chemical) dapat ditempatkan lebih rendah dengan syarat; jarak antara dasar alat pemadam api ringan tidak kurang 15 cm dan permukaan. Jarak APAR satu dengan lainnya adalah 15 meter

Tidak menggunakan CFC seabagai refrigen dan halon sebagai bahan pemadam kebakaran

Dry powder (dry chemical) dapat ditempatkan lebih rendah dengan syarat; jarak antara dasar alat pemadam api ringan tidak kurang 15 cm dan permukaan.

Jarak APAR satu dengan lainnya adalah 15 meter

Menggunakan material yang memiliki sertifikat manajemen lingkungan pada proses produksinya minimal 30%

BELUM TERPENUHI Kondisi eksisting :

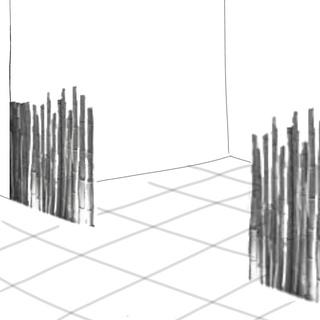

Memanfaatkan bambu sebagai sekat ruang Penggunaan material batu alam pada fasad bangunan

PENERAPAN

LOBBY

400cm

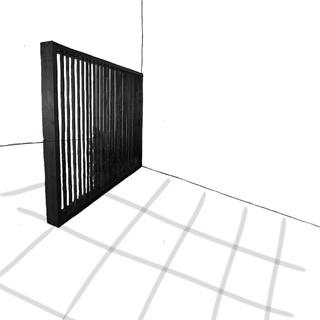

Menggunakan Kayu Jati bersertifikat resmi pada sekat ruangan di beberapa area

AREA TANPA BUKAAN

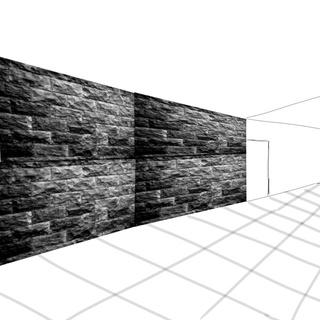

Menggunakan batu alam yang sudah tersertifikasi pada fasad bangunan dan ditempatkan pada beberapa area tanpa bukaan

MRC 3

Tidak menggunakan bahan perusak ozon pada seluruh sistem pendingin gedung

BELUM TERPENUHI Kondisi eksisting :

PENERAPAN

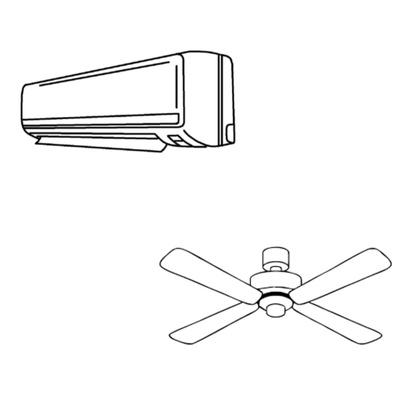

Mengganti AC dengan kipas angin dan meminimalkan penggunaan AC pada ruangan dengan batasan waktu tertentu

MRC 4

Menggunakan material kayu bersertifikat legal sesuai dengan peraturan pemerintah

Kondisi eksisting :

BELUM TERPENUHI

Pemanfaatan kayu pada tapak terbangun dengan sebaik-baiknya pada bangunan dan menghindari pembelian atau pemanfaatan kayu ilegal

PENERAPAN

Menggunakan material kayu bersertifikat legal dan diterapkan pada struktur maupun penggunaan dekorasi

Menggunakan material modular atau prafabrikasi sebesar 30% dari biaya material

Kondisi eksisting :

Menekan penggunaan material modular atau prafabrikasi dan menggunakan alternatif kayu agar tidak melebihi 30%

PENERAPAN

MRC 5

memaksimalkan material modular atau prafabrikasi s rakitan untuk mempercepat dan mempermudah dalam pembangunan

Menggunakan material dari lokasi terdekat dengan radius 1000 km sebesar 50% dari lokasi proyek dan 80% di wilayah indonesia

Kondisi eksisting :

BELUM TERPENUHI BELUM TERPENUHI

Menggunakan bahan baku material berkualitas terdekat dan impor material jika diperlukan

MRC 6

Memakai bahan baku material berkualitas terdekat di sekitar malang atau di ambil dari daerah lain di Indonesia Contonya memakai semen dari Gresik atau Padang, Kayu dari Kalimantan

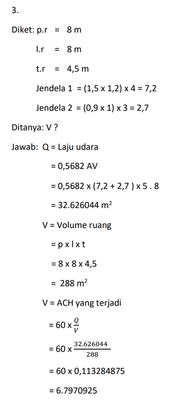

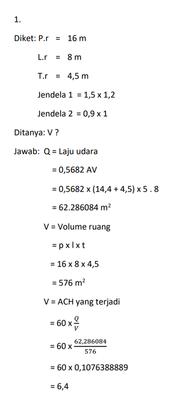

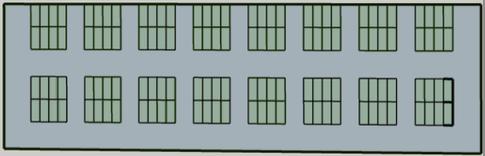

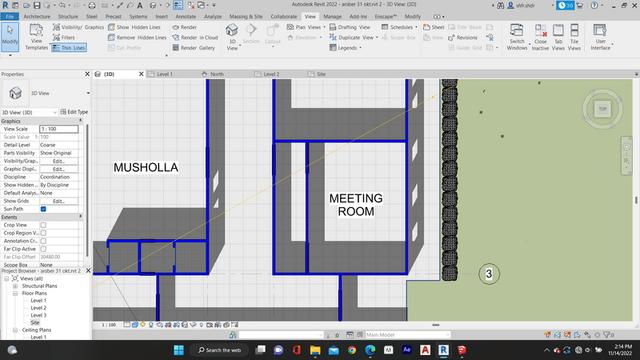

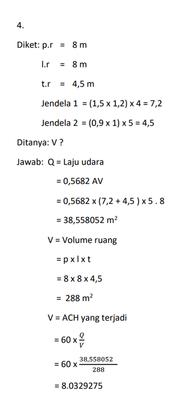

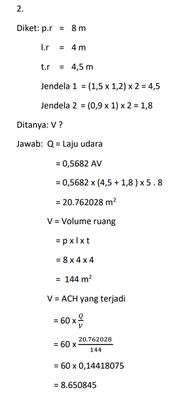

Desain ruangan yang menunjukkan adanya potensi introduksi udara luar sesuai standar

Kondisi eksisting :

PENERAPAN

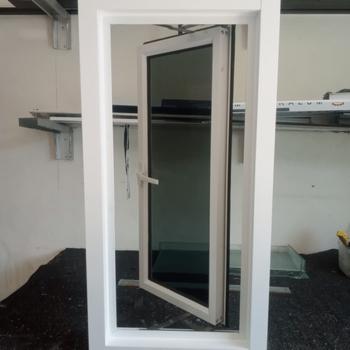

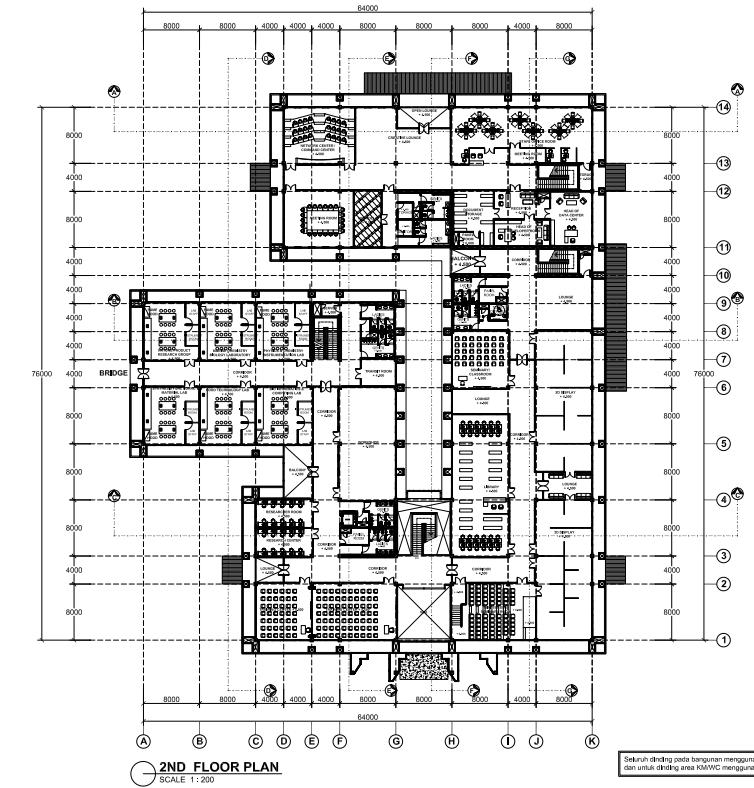

Penambahan 4 jendela ukuran 1.5x1.2

Penambahan 2 jendela 0.9x1

Penambahan 4 jendela 0 9x1

Penambahan 4 jendela ukuran 1.5x1.2 penambahan 4 jendela 0.9x1

Penambahan 2 jendela ukuran 1.5x1.2

Penambahan 2 jendela 0 9x1

Ruangan dengan kepadatan tinggi, <2 3 m2 pe orang dilengkapi dengan sensor CO2

Kondisi eksisting :

BELUM TERPENUHI

Perkiraan orang belum ada dan bangunan belum terbangun, terdapat ventilasi pada ruangan

PENERAPAN

Sensor harus ditempatkan di area di mana tidak ada pergerakan udara yang baik dan memiliki konsentrasi CO dan NO2 yang telah diencerkan. Tidak boleh meletakkanLokasi sensor di pintu masuk fasilitas parkir, elevator, kipas angin tambahan Sensor harus ditempatkan di "zona pernapasan”Yaitu sekitar 4-6 'dari lantai.

Sensor harus ditempatkan di area di mana tidak ada pergerakan udara yang baik dan memiliki konsentrasi CO dan NO2 yang telah diencerkan Tidak boleh meletakkanLokasi sensor di pintu masuk fasilitas parkir, elevator, kipas angin tambahan. Sensor harus ditempatkan di "zona pernapasan”Yaitu sekitar 4-6 'dari lantai

Memasang tanda "Dilarang Merokok di Seluruh Area Gedung" apabila ada di haruskan di luar ruangan pada jarak minimal 5m dari bangunan

BELUM TERPENUHI Kondisi eksisting :

Belum terdapat penanda di larang merokok di bangunan

PENERAPAN

Penempatan tanda "Dilarang Merokok" di fokuskan pada area masuk ke dalam bangunan dan area tangga menuju lantai 2 untuk memperingati bahwa seluruh area pada bangunan steril dan bebas dari polusi rokok

Penempatan tanda "Dilarang Merokok" di fokuskan pada area masuk ke dalam bangunan dan area tangga menuju lantai 2 untuk memperingati bahwa seluruh area pada bangunan steril dan bebas dari polusi rokok

Kondisi eksisting :

BELUM TERPENUHI

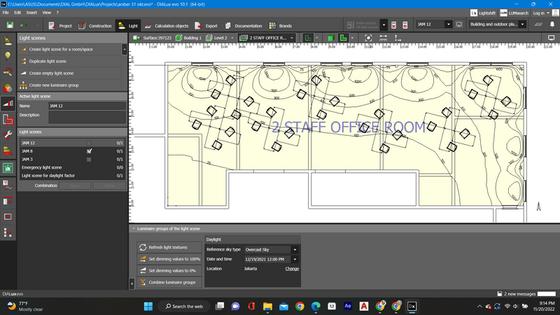

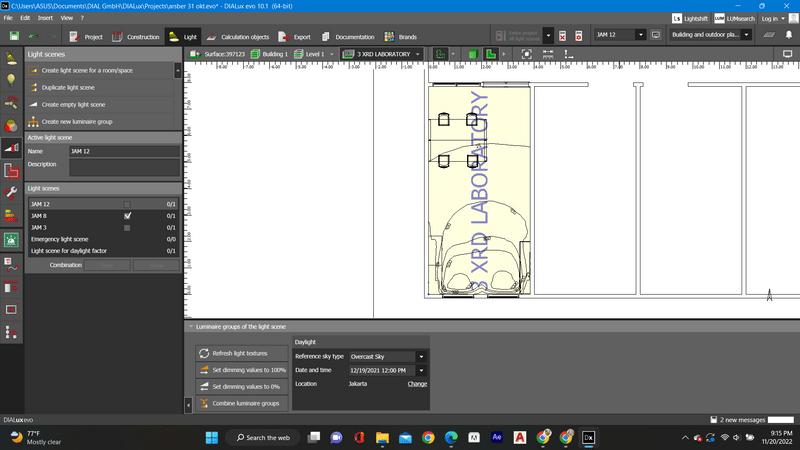

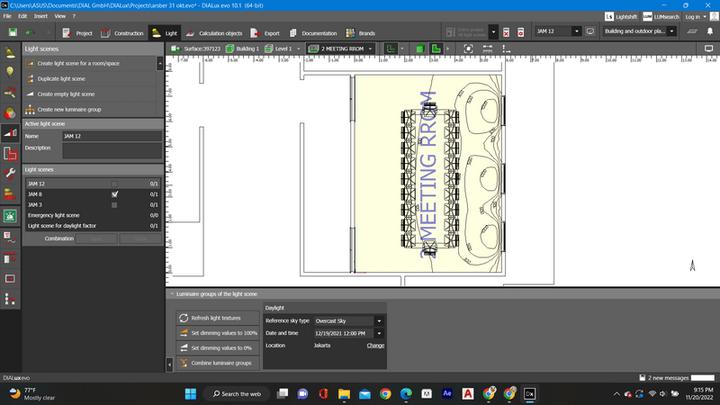

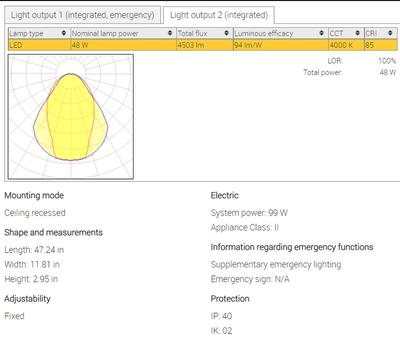

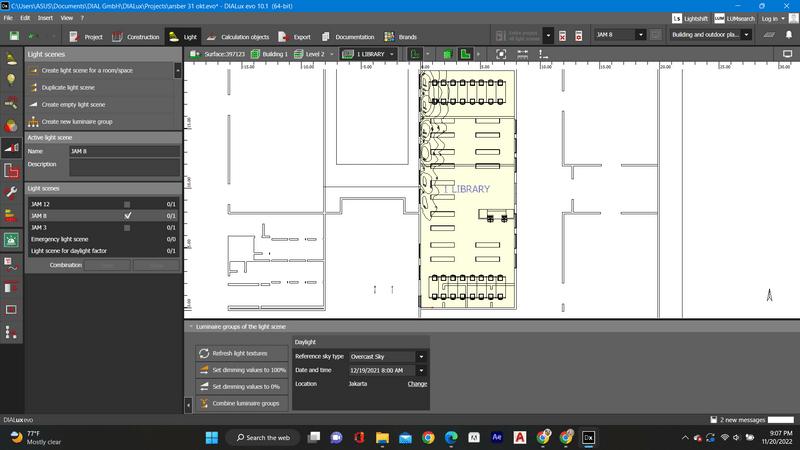

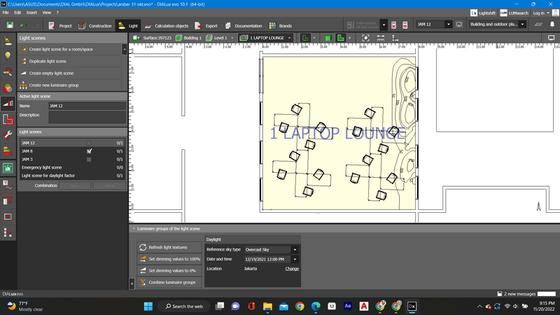

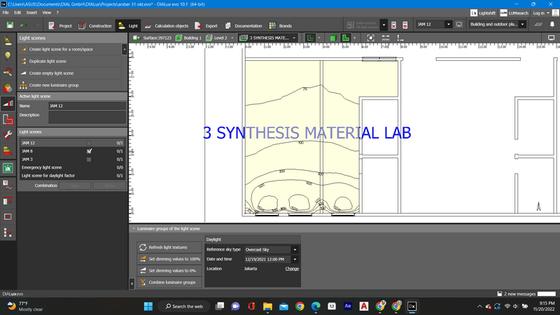

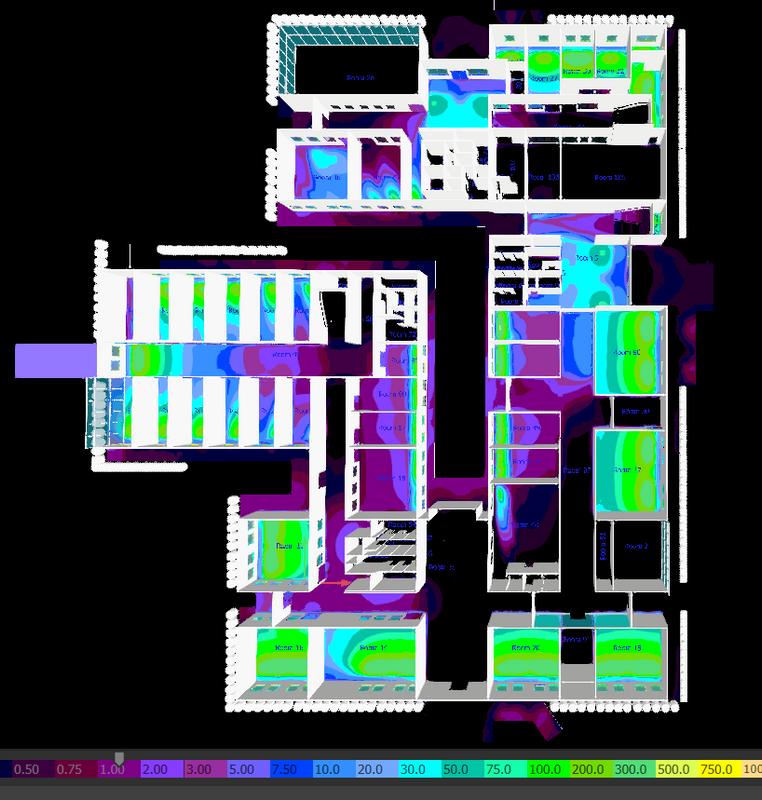

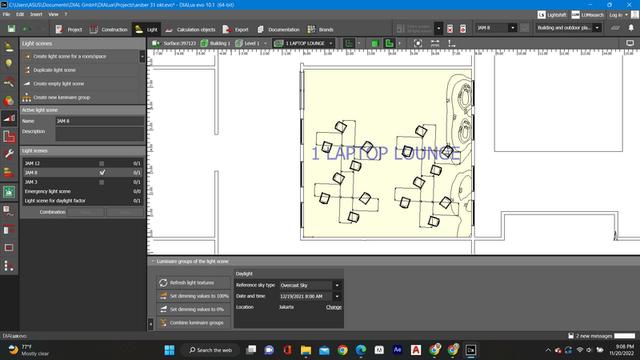

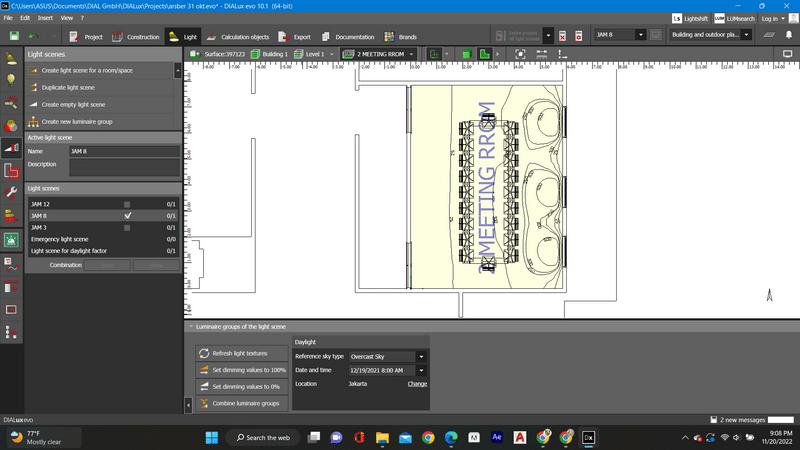

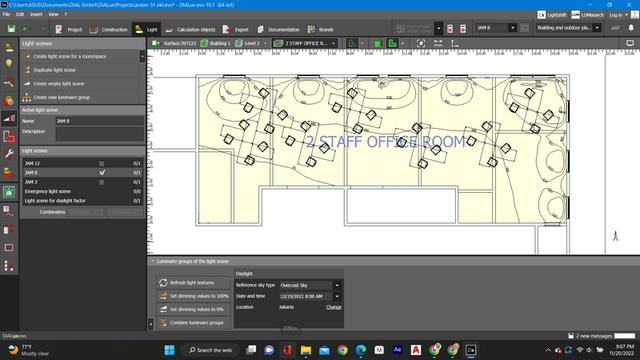

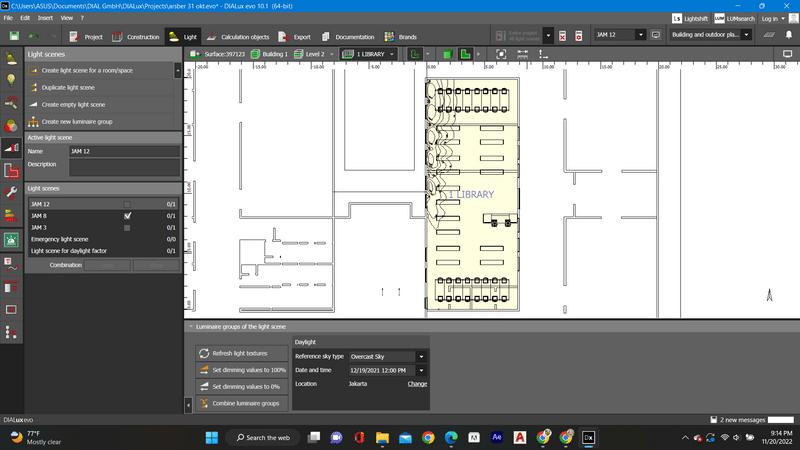

Kisaran illuminasi : 25-400 Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

Kisaran illuminasi : 25-500 Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

2 3

STANDAR ILLUMINASI : 350LUX

STANDAR ILLUMINASI : 300 LUX

STANDAR ILLUMINASI : 500 LUX

Kisaran illuminasi : 25-1000 Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

Kisaran illuminasi :25-500 Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

Kisaran illuminasi : 25-1000 Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

PUKUL 8 pagi PUKUL 12 siang PUKUL 8 pagi PUKUL 12 siang PUKUL 8 pagi PUKUL 12 siang

Kisaran illuminasi : 25-100Lux. Di ketinggian 60 cm di atas lantai. tersebar lebih merata dari pukul 8 pagi

Pencahayaan alami tidak mencapai 30% menyinari ruangan dan tidak menyinari area kerja

Kisaran illuminasi : 25-500Lux. Di ketinggian 60 cm di atas lantai. tersebar tidak merata

BELUM

PENERAPAN

TERPENUHI

Adanya instalasi atau fasilitas untuk memilih dan memilah sampah berdasarkan jenis

Kondisi eksisting : penempatan instalasi sampah minimal berjarak 50 m dari gedung 50m

SEKIAN TERIMA KASIH
