PROIECT TEHNIC DE EXECUTIE PENTRU
DESIGN INTERIOR
OBIECT: CASĂ
KEYINTERIORS.MD@GMAIL.COM
TELRO:+40744226110
TELRM.:+37369902423
AUTOR:LUPAȘCUVIOREL
NR.NUME/ZONA 1CUPRINS
2 RELEVEU - PARTER
3RELEVEU - ETAJ
4PLAN DE AMENAJARE A SPATIULUI - PARTER
5PLAN DE AMENAJARE A SPATIULUI - ETAJ
6 PLAN DE DEMONTARE ȘI MONTARE PERETI. MONTARE OBIECTE SANITARE - PARTER
7 PLAN DE DEMONTARE ȘI MONTARE PERETI. MONTARE OBIECTE SANITARE - ETAJ
8 DEMONTARE ȘI MONTARE SCARA PARTER-ETAJ

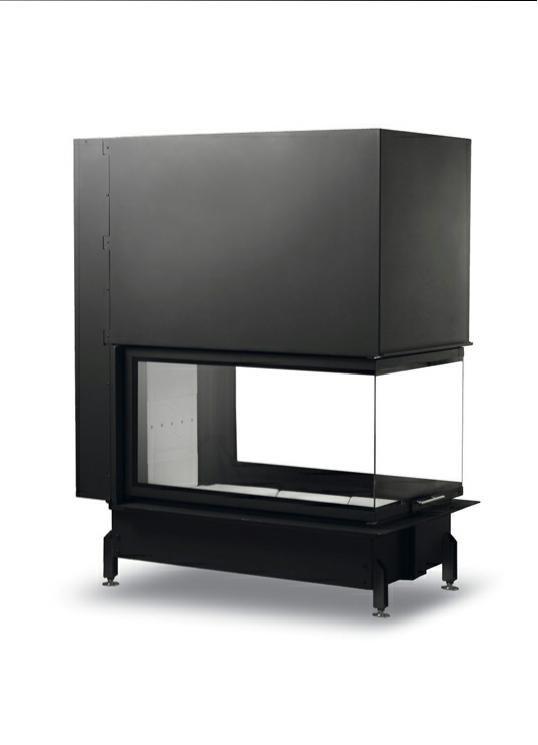

9 MONTARE ȘI FINISARE ȘEMINEU
10 PLAN MONTARE INSTALATII DE ÎNCĂLZIRE ȘI APARATE DE AER CONDITIONAT - PARTER
11 PLAN MONTARE INSTALATII DE ÎNCĂLZIRE ȘI APARATE DE AER CONDITIONAT - ETAJ
12 PLAN MONTARE PRIZE, ÎNTRERUPĂTOARE ȘI SPECIFICARE CORPURI DE ILUMINAT - PARTER
13 PLAN MONTARE PRIZE, ÎNTRERUPĂTOARE ȘI SPECIFICARE CORPURI DE ILUMINAT - ETAJ 14 PLAN MONTARE ȘI SPECIFICARE CORPURI DE ILUMINAT - PARTER 15 PLAN MONTARE ȘI SPECIFICARE CORPURI DE ILUMINAT - ETAJ
16PLAN MONTARE TAVAN - PARTER
17PLAN MONTARE TAVAN - ETAJ
18 PLAN MONTARE PARDOSEALĂ - PARTER
19 PLAN MONTARE PARDOSEALĂ - ETAJ

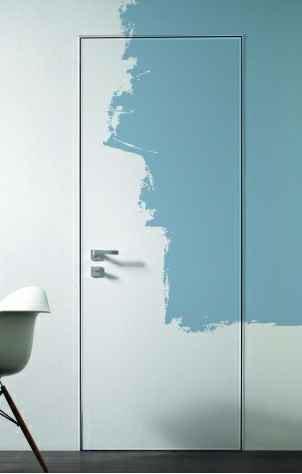

20 PLAN MONTARE UȘI DE INTERIOR - PARTER
21 PLAN MONTARE UȘI DE INTERIOR - ETAJ
22PLAN MONTARE MOBILIER CU DIMENSIUNI DE GABARIT - PARTER
23PLAN MONTARE MOBILIER CU DIMENSIUNI DE GABARIT - ETAJ
24PLAN SPECIFICARE FINISAJE PERETI - PARTER
25 PLAN SPECIFICARE FINISAJE PERETI - ETAJ
26 COTE MOBILIER ELABORAT PE COMANDĂ - BUCĂTĂRIE
27 COTE MOBILIER ELABORAT PE COMANDĂ - ANTREU/LIVING
28 COTE MOBILIER ELABORAT PE COMANDĂ - DORMITOR MATRIMONIAL
29 COTE MOBILIER ELABORAT PE COMANDĂ - MOBILIER CAMERA PENTRU JUNIOR
30 COTE MOBILIER ELABORAT PE COMANDĂ - MOBILIER CAMERA PENTRU ADOLESCENT
31 COTE MOBILIER ELABORAT PE COMANDĂ - DRESSING MATRIMONIAL
32 COTE MOBILIER ELABORAT PE COMANDĂ - BAIE MATRIMONIALĂ
33 COTE MOBILIER ELABORAT PE COMANDĂ - BAIE COMUNĂ
34 PLAN CU DESFĂȘURATE PERETI. PLACĂRI CERAMICE - BAIE MATRIMONIALĂ 35 PLAN CU DESFĂȘURATE PERETI. PLACĂRI CERAMICE - BAIE COMUNĂ
DEMONTARE GAURĂ ÎN PLANȘEU P-U COȘ DE FUM ȘEMINEU Ø200MM

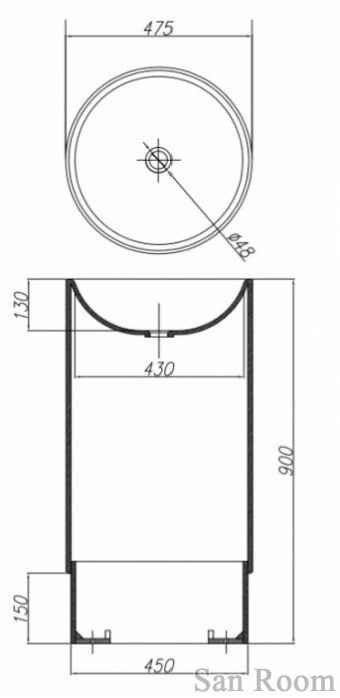

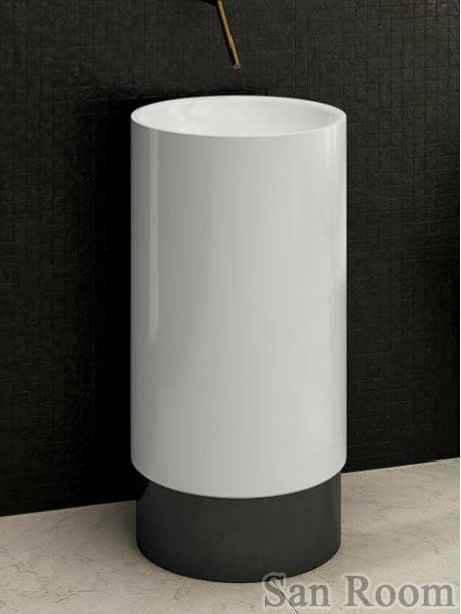

LAVOAR FREESTANDING BATERIE H+1050 SCURGERE ÎN PARDOSEALĂ
CHIUVETĂ BUCĂTĂRIE MAȘINĂ DE SPĂLAT VASE FILTRU DE APĂ KANGEN TOATE CONECTĂRILE LA APĂ ȘI SCURGERE SE VOR FACE ÎN DULAPUL DE SUB CHIUVETĂ H+500
VAS WC SUSPENDAT CU REZERVOR ÎNCORPORAT

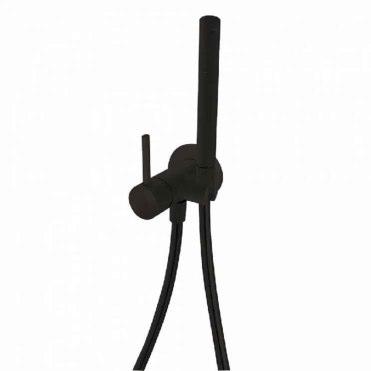

DUȘ IGIENIC. H+600
2. COTELE

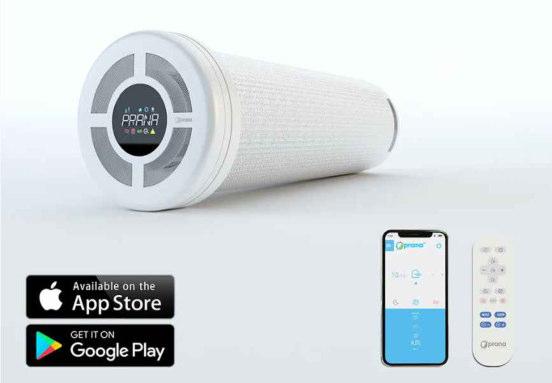

PRANA - VENTILATOR CU RECUPERATOR
SE VA MONTA SUB NIVELUL GRINZII
PRANA VENTILATOR
CU RECUPERATOR
SE VA MONTA
SUB NIVELUL GRINZII
BATERIE DUȘ DUȘ DE MÂNĂ H+1200
SE VA MONTA ȘI MASCA COȘUL DE FUM ÎN CONFORMITATE CU RECOMANDĂRILE TEHNICE ALE SPECIALISTULUI P-U MONTARE ȘEMINEU
VENTILATOR ELECTRIC P-U BAIE, SE VA MONTA ÎN CORPUL MOBILIERULUI CU ACCES PE PARTEA FRONTALĂ A MOBILIERULUI
RADIATOR PORTPROSOP
LAVOAR
VENTILATOR ELECTRIC P-U DRESSING, SE VA MONTA ÎN CORPUL MOBILIERULUI CU ACCES PE PARTEA LATERALĂ A MOBILIERULUI

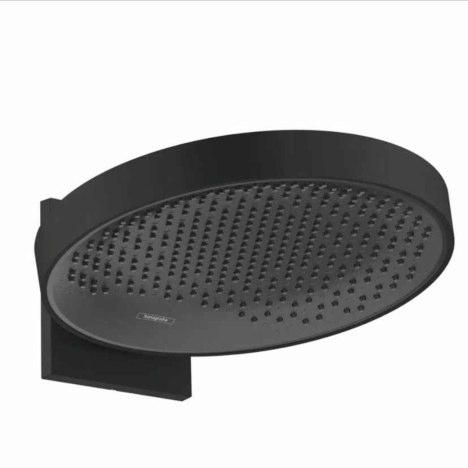

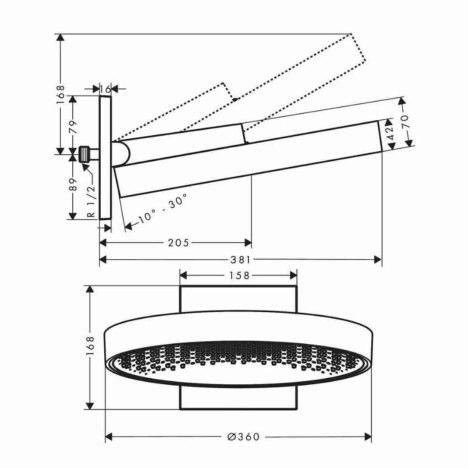

PARĂ DE DUȘ MONTATĂ PE PERETE, H+2050
RIGOLĂ-SCURGERE MONTATĂ ÎN PARDOSEALĂ

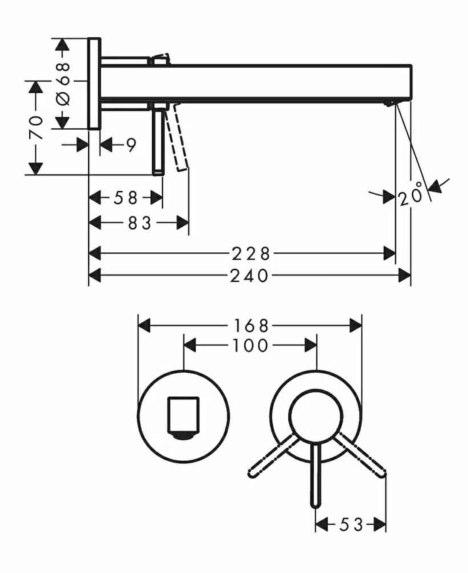

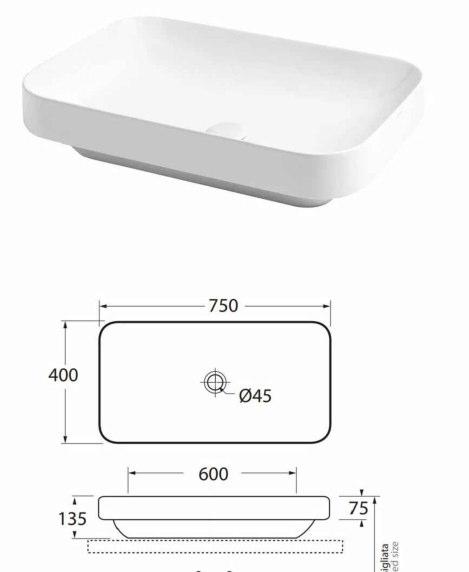

LAVOAR APLICAT PE BALT BATERIE PE PERETE CU MECANISM ÎNCORPORAT, H+1000 SCURGERE LAVOAR H+500
RADIATOR PORTPROSOP 500x1200 (D50) H+1100

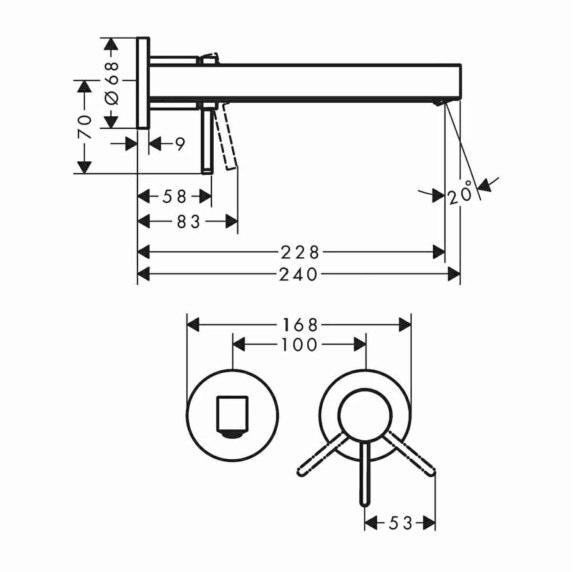

BATERIE PE PERETE CU MECANISM ÎNCORPORAT, H+1000 SCURGERE LAVOAR H+500
500x1200 (D50) H+1100 PARĂ DE DUȘ MONTATĂ PE CONSTRUCTIE DIN GHIPS-CARTON H+2050
RIGOLĂ-SCURGERE MONTATĂ ÎN PARDOSEALĂ
BATERIE DUȘ DUȘ DE MÂNĂ H+1200
VAS WC SUSPENDAT CU REZERVOR ÎNCORPORAT PLACARE CU RIGIPS H=1200
VENTILATOR ELECTRIC SE VA MONTA ÎN CORPUL MOBILIERULUI
PROFIL DIN ALUMINIU CU BANDĂ LED ÎNCASTRAT ÎN RAFTURILE DIN RIGIPS ȘI GRESIE
PERETE DEMONTAT -
TEAVA CENTRALA DE SCURGERE
1. GOLURILE UȘILOR
SE VA ZIDI O BORDURĂ LA NIVELUL ȘI ALINIATĂ CU PRIMA TREAPTĂ
SE VA ZIDI UN BALUSRTRADĂ DIN CĂRĂMIDĂ SAU BCA
CONTRATREATA, BORDURA ȘI COLOANA DE LA UȘĂ TREBUIESC ALINIATE CU PERETELE DE LA GRUPUL-SANITAR
SE VA DEMONTA SCARA DIN BETON CONFOMR SUPRAFETEI HASURATE PÂNĂ LA NIVELUL SUPERIOR AL ȘAPEI

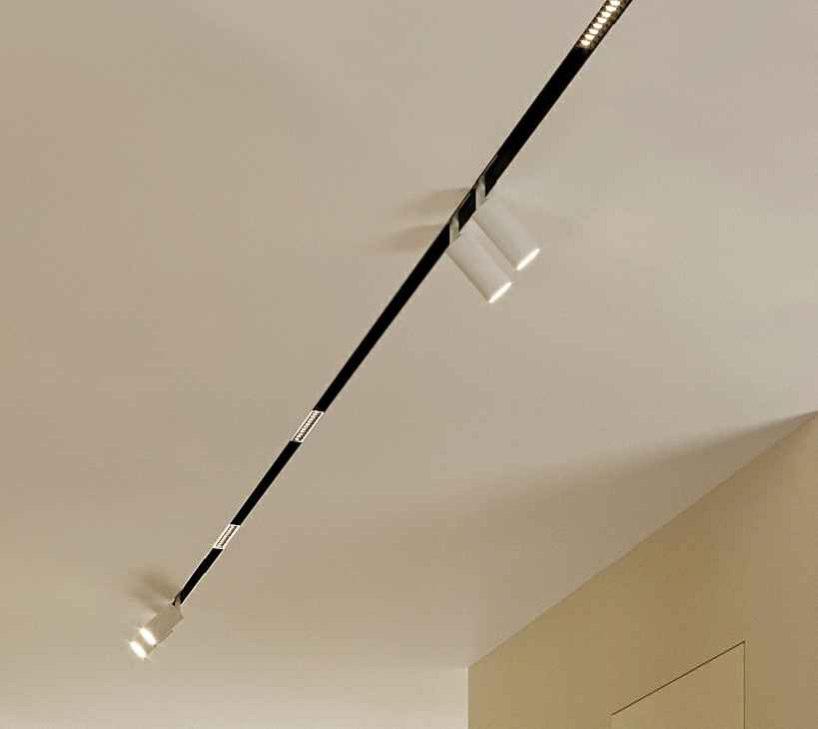

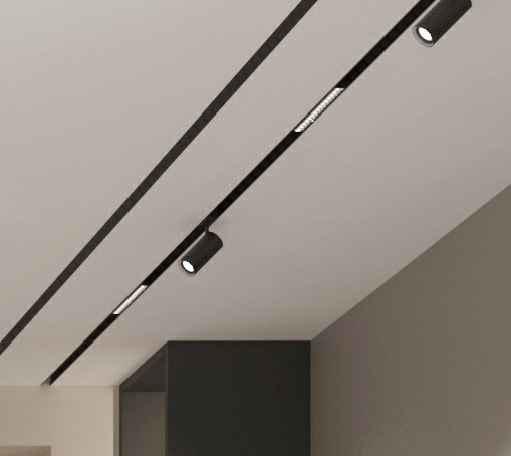

ȘINĂ MAGNETICĂ
ÎNCASTRATĂ ÎN TAVAN

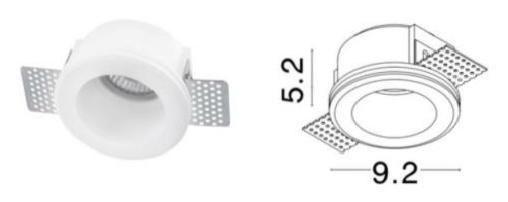

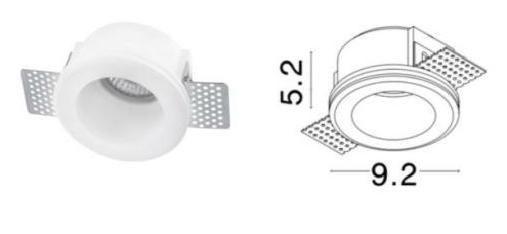

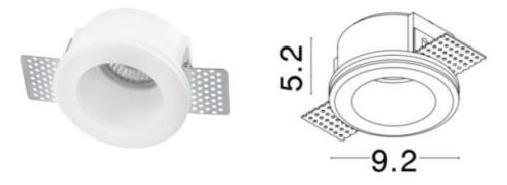

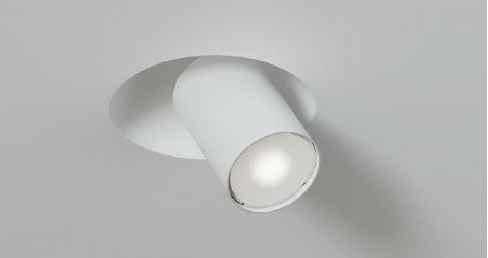

5 SPOTURI ÎNCORPORATE
3,8 ML
CU 1 ÎMBINARE TIP COLT 90°
CULOARE NEAGRĂ TOTALMENTE ȘINĂ MAGNETICĂ
BANDĂ LED
ÎN SCAFĂ TAVAN
BANDĂ LED MONTATĂ ÎN SCAFĂ TAVAN
SCAFĂ PENTRU ILUMINARE
INDIRECTĂ DE TIP LED
MONTATĂ ÎN TAVANUL DIN RIGIPS
GRINDA FALSĂ (NIVELUL 2 AL TAVANULUI) SE VA MONTA CONFORM LĂTIMII COȘULUI DE FUM
SCAFĂ PENTRU ILUMINARE
INDIRECTĂ DE TIP LED
MONTATĂ ÎN TAVANUL DIN RIGIPS
GRILA PENTRU AER CONDITIONAT
TREBUIE ALINIATĂ CU ȘINA MAGNETICĂ
ÎN AMBELE CAPETE
ȘI SĂ AIBĂ ÎMBINARE DE 90° PE COLT
GRILA PENTRU AER CONDITIONAT
TREBUIE SĂ AIBĂ ÎNCEPUT ȘI SFÂRȘIT
DIRECT DIN ȘI PE PERETE
ȘI ÎMBINARE DE 90° PE COLT
SCAFĂ PENTRU ILUMINARE INDIRECTĂ DE TIP LED
MONTATĂ ÎN TAVANUL DIN RIGIPS
GRILA PENTRU AER CONDITIONAT TREBUIE ALINIATĂ CU ȘINA MAGNETICĂ ÎN AMBELE CAPETE
ȘI SĂ AIBĂ ÎMBINARE DE 90° PE COLT
SCAFĂ PENTRU ILUMINARE
INDIRECTĂ DE TIP LED
MONTATĂ ÎN TAVANUL DIN RIGIPS
SCAFĂ PENTRU ILUMINARE
INDIRECTĂ DE TIP LED
MONTATĂ ÎN TAVANUL DIN RIGIPS
MONTARE SCARĂ POD
MONTARE VENTILATOR ELECTRIC
ÎN LATERALA
CONSTRUCTIEI DIN RIGIPS
GRESIA P-U PARDOSEALĂ
VA FI MIXATĂ DIN PLĂCI CU DOUĂ DIMENSIUNI DIFERITE: 193x1200MM ȘI 294x1200MM, ÎN PROPORTII DE 50%+50%.
VEZI MODELUL DE MONTARE A PLĂCILOR DE GRESIE PARTER

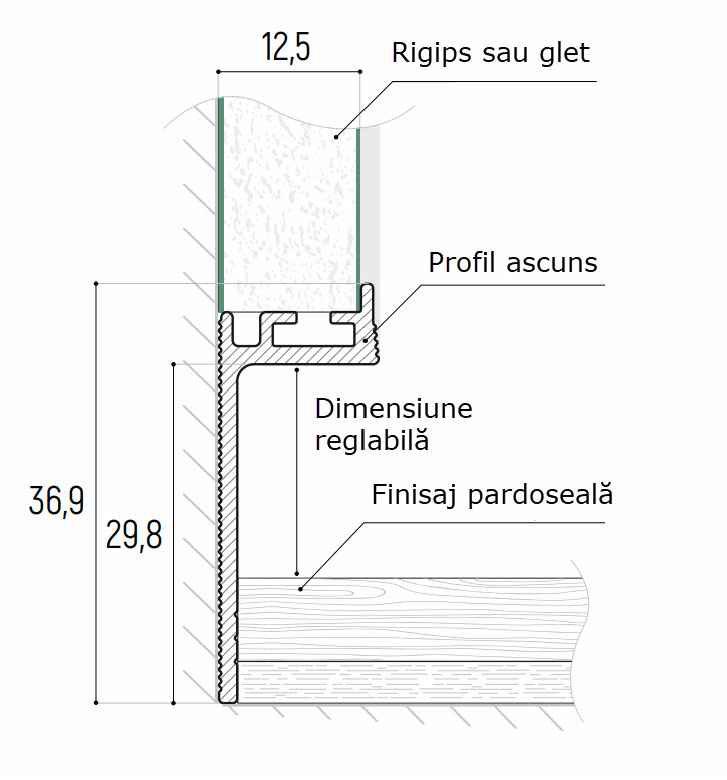

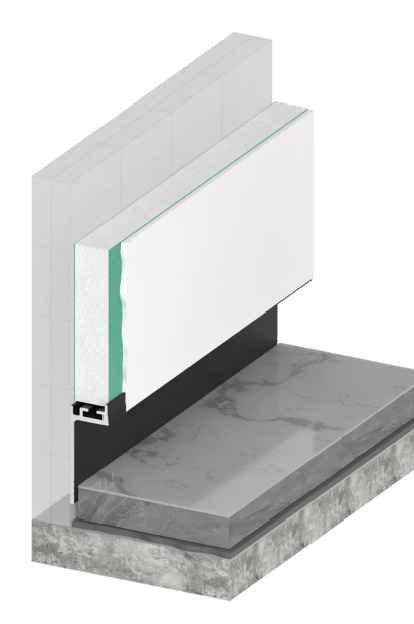

PROFILUL DE UMBRĂ, DINTRE PERETE ȘI PARDOSEALĂ SE VA MONTA DE PE PERETE ȘI PÂNĂ LA CAPĂTUL PRIMEI TREPTE DIN QUART PROFILUL DE UMBRĂ DINTRE PERETE ȘI PARDOSEALĂ NU SE VA MONTA ÎN SPATELE MOBILIERULUI ÎNCORPORAT
TOATE COTELE SUNT REPREZENTATIVE, IAR ACESTEA NECESITĂ A FI VERIFICATE
COORDONATE ÎN RAPORT CU SITUATIA DE PE ȘANTIER, SAU SPECIFICATE
FURNIZOR.
REMARCĂ 1: TOATE COTELE SUNT REPREZENTATIVE, IAR ACESTEA NECESITĂ A FI VERIFICATE
COORDONATE ÎN RAPORT CU SITUATIA DE PE ȘANTIER, SAU SPECIFICATE DE
FURNIZOR.
CULOARE: CAPAROL, MARILL 60
PERETI PARTER: 120 M2
PERETI SCARA ȘI HOL SUBSOL: 45 M2
CULOARE: CAPAROL, MARILL 60 VOPSEA (PENTRU BECI ȘI GARAJ, REZISTENTĂ LA UMIDITATE
PERETI BECI: 26 M2
PERETI GARAJ: 40 M2
TOTAL S=66 M2.
VOPSEA DECORATIVĂ
VOPSEA TAVAN: CAPASILAN TAVAN PARTER: 72 M2
TAVAN HOL, SUBSOL, BECI, SALA DE SPORT: 50 M2
TAVAN GARAJ: 15 M2
TOTAL S=227 M2.
CULOARE: CAPAROL, MARILL 60 PERETI ETAJ: 122 M2
10 Perete Camera Băiat: 6,5 M2
VOPSEA DECORATIVĂ
VOPSEA TAVAN:
TAVAN ETAJ: 90 M2
