KESLA 14 TN HUGGARVAGNAR
MATCHING
YOUR TALENT
MATCHING YOUR TALENT
Kesla är den ledande experten på modern traktorutrustning. Med vårt decennier långa, praktiska arbete i att skapa innovativa lösningar för traktorer erbjuder vi de bästa och användarvänligaste verktygen för arbete överallt från skogar till jordbruk och mycket annat. Kesla passar perfekt olika kunskaper och behov med våra hållbara och användarvänliga produkter som motsvarar exakt dina krav.
KESLA 144-SERIEN Huggarvagnarna i KESLA 144-serien har en nettolastkapacitet på 14 ton. De lämpar sig för tungt professionellt bruk. Vagnen kan utrustas med KESLA:s bioenergiplattform forestCOMBI för mångsidigare användning. Samma vagnchassi används också på specialprodukter som till exempel vår brandsläckarvagn. Det
RAM
BOGGIER
TILLVAL
LASTUTRYMME
UNDERHÅLL
HÅLLBARHET

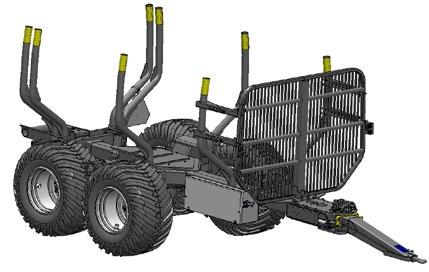

• 1-balksram med kraftigt boggifäste. • Låg vikt i förhållande till lastkapaciteten. • Servicelucka för enkel åtkomst till vagnens hydrauliska komponenter. • Kraftigt fäste som är lämpligt för till exempel kranen KESLA 600T med en räckvidd på upp till 10,5 meter. • Mångsidig ram som möjliggör tillval som bioenergiplattformen eller brandsläckarvagn.
• Storleksklassens ledande 3,2 m2 stora främre grindstöd som standard, volym 10,3 staplade m3. • Standardlängd på lastutrymmet 4,8 m med grinden framme och en ramförlängning. • Extremt flexibelt lastutrymme beroende på vilket virke som ska köras. • De mest mångsidiga lastutrymmesalternativen i storleksklassen.
finns även ett lastutrymme för en skogsmaskin. Basmodellen av vagnen har
• De slitstarka boggiarmarna är utformade för bättre frigång över hinder och för hjulspecifika vaggmått. • Starka hjulnav förbättrar lastkapaciteten. • Boggiarmarna på H-versionen är körklara. • HD-versionen har robust dragvalsutrustning med välskyddad hydraulik. • ND-versionen har boggialternativ för tvåhjulsdrift och fyrhjulsdrift.
• Den ledade dragstången, dragstångsstyrcylindrarna, hjulnaven och boggiarmarna är alla enkla att smörja. • Smörjpunkterna skyddas mot stötar och liknande. • De stora lagerytorna klarar även mycket krävande förhållanden. • Hydraulik som är väl skyddad och lätt att utföra underhåll på. • Hydraulledningen är uppdelad i flera delar. • Rymliga verktygslådor som tillval.
rulldrift som tillval och kan beställas med rulldrift eller navdrift.
TEKNISKA SPECIFIKATIONER
144ND
144H
144HD
Lastkapacitet
14 tn
14 tn
14 tn
Lastutrymme
3,2 m
2
3,2 m
3,2 m2
3/6
3/6
3/6
Vikt med utrustning
2 737 kg
2 737 kg
2 817 / 2 987 kg
Drivmotorns effekt
tillbehör
1,8 tn (175 bar)
1,5/2,2 tn (2WD) 3,0/4,4 tn (4WD) (175-250 bar)
Maximalt arbetstryck
-
210 bar
230 bar
Maximalt rekommenderat oljeflöde
-
45-100 l/min
80-120 l/min
550/45x22,5” 600/50x22,5”
550/45x22,5” 600/50x22,5”
550/45x22,5” 600/50x22,5”
2
Bankar/stolpar som standard
Däckstorlek (Alliance 328, 331 eller Nokian Forest King Nordman) Lämplig kran
2WD / 4WD
KESLA 314/T-600T

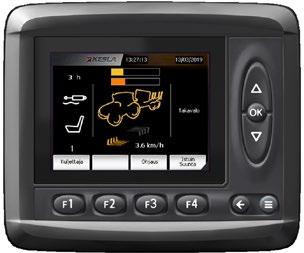

KESLA proTRACTION intelligent styrsystem för navdriften 652-750 mm

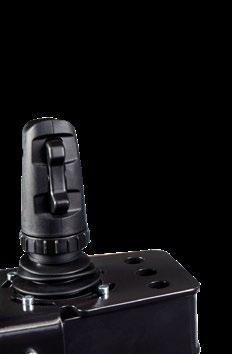

Det intelligenta drivsystemet KESLA proTRACTION fungerar bra med navdrift. Styrsystemet kan installeras som en del av styrsystemet KESLA proC. Samma styrspakar används för att kontrollera både drivmotorn 6,31 m
och kranen. Systemet justerar automatiskt dragkraften till hastigheten
4,03 m
,60
6-2
2,4
m
och färdriktningen.

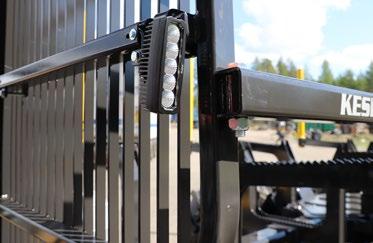

• Endast tillgängliga med hydrauliska eller pneumatiska skivbromsar (2/4 hjul). • Den enda maskinen i sin storleksklass med ett bromstillval som uppfyller kraven i EU-standarden 167/2013. • Det går att välja bland flera dragstångsalternativ, bland annat traditionell bogserögla och kulkoppling. • Tillgänglig med tre lastutrymmesalternativ för virke: bioenergiplattor, traditionella bankar och plåtbankar. • Ett stort antal olika alternativ för LED-arbetsstrålkastare.
• Högkvalitativa däckalternativ, förstärkta fälgar och täckta ventiler. • Robust rambalk på 200 x 200 mm av kraftigt stål. • Vagnarna i KESLA 144-serien är utformade för extremt tung militär användning, professionellt skogsbruk och brandsläckning. • Ramarna på våra vagnar har tre (3) års garanti.
KESLA forestCOMBI
PLÅTBANKAR

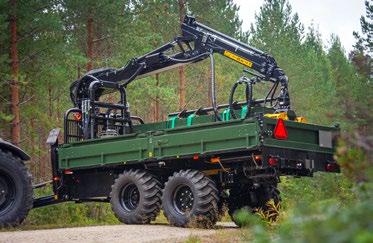

KESLA forestCOMBI är en bioenergiplattform som monteras ovanpå huggarvagnarna i KESLA 144-serien. Plattformen har en hydraulisk tippningsmekanism och bakläm. Plattformen har en volym på 23 m3.
Vagnarna i KESLA 144-serien kan också utrustas med plåtbankar som normalt finns på skotare. Bankarna är extremt slitstarka och hållbara och gör det möjligt att separera olika typer av timmer.
DÄCK AV HÖGSTA KVALITET Vagnarna i KESLA 144-serien är konstruerade för hårt arbete, vilket också återspeglas i vagnarnas däckalternativ. Den maximala rekommenderade däckstorleken är 600/50x22,5” (1524x127x57,15 cm). Vi använder högkvalitetsdäck av typen Alliance och Nokian Forestry King Nordman.
LS-HYDRAULIK För bästa möjliga prestanda hos 144-seriens fyrhjulsdrivna vagnar med navdrift rekommenderar vi LS-hydraulik med en uteffekt på 120 l/min och 230 bar.
LÄS OM VÅRA ÖVRIGA PRODUKTGRUPPER: City-kranar – Lastbilkranar och industriella kranar – Kranar för skogsmaskiner – Skördaraggregat – Flishuggar – Traktorkranar – Huggarvagnar
Kesla Oyj
Huvudkontor
Anläggning i Kesälax
Anläggning i Ilomants
Tfn +358 207 862 841
Kuurnankatu 24
Metsolantie 2
Teollisuustie 8
www.kesla.com
FI-80100 JOENSUU
FI-59800 KESÄLAHTI
FI-82900 ILOMANTSI
Ta en titt!
Produkterna i bilderna kan innehålla valfria tillval. Vi förbehåller oss rätten till tekniska ändringar.
KESLA REKOMMENDERAR!
