EXPOSIÇÃO MOMENTOS/ CERENA SILVA E KARLLA SOARES
local: Parque Municipal Américo Renné Giannetti/ etapa: projeto detalhamento/ data - 29-jun-2023
CADERNO TÉCNICO
PLANTA DO PROJETO
PLANTA BAIXA
prancha 01- 17 / exposição momentos/ caderno
etapa:
detalhamento/ data - 29-jun-2023
técnico/
projeto
ACESSO
prancha 02- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
ACESSO
TELHA SANDUÍCHE TERMOACÚSTICA
ESCALA 1:50
03-17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data
29-jun-2023
CORTE AA
prancha
-
1:50
TELHA SANDUÍCHE TERMOACÚSTICA
prancha 04- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
CORTE BB
ELEVAÇÃO 1
Fachada Frontal
ESCALA 1:50
ELEVAÇÃO 1
Fachada Lateral
ESCALA 1:50
prancha 05- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
TELHA
SANDUÍCHE TERMOACÚSTICA
PROJEÇÃO ESTRUTURA DOPISO
ESTRUTURADOPISOEVÃODAPORTA
ESCALA 1:50
ARGAMASSAPOLIMÉRICA
DETALHEESPELHOD'ÁGUA
ESCALA 1:50
DETALHEESPELHOD'ÁGUA
ESCALA 1:16
MANTA
VIDROLAMINADO PROTEÇÃOMECÂNICA
prancha 06- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
VIDROTEMPERADOLAMINADOCOM APLICAÇÃODEPELÍCULAUVTRANSPARENTE 8MM 1%DEINCLINAÇÃOESPAÇOPARA
ESTRUTURACLARABÓIA
ESCALA 1:25
CIRCULAÇÃODEAR
CHAPA METÁLICA DE 12,25MM
PERFIL PARA APOIO DO VIDRO10x10CM
PARAFUSO CHUMBADO PARA FIXAÇÃO DA PEÇA
DETALHEESTRUTURALDACLARABÓIA
ESCALA 1:16
prancha 07- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
prancha 08-17/ exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DAS INTERFACES / 01 PLACA PARA FOTOGRAFIAS/ 4un.
60cm
PLACA PARA FOTOGRAFIASVISTA FRONTAL
ESCALA 1:10
PLACA PARA FOTOGRAFIASVISTA SUPERIOR
ESCALA 110

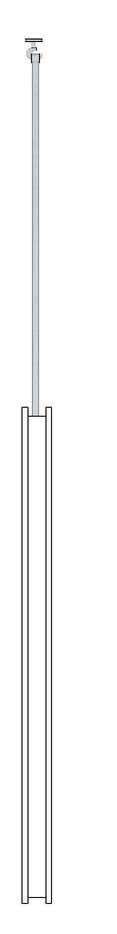

PLACA PARA FOTOGRAFIASVISTA LATERAL
PLACA PARA FOTOGRAFIASVISTA FRONTAL
ESCALA 1:10
ESTRUTURA
CHAPA MDF ARAUCO 10MM BRANCO SUPREMO
CABO DE AÇO PARA SUSTENTAÇÃO
CHAPA ACM 30MM BRANCO FOSCO 1 2 3
EA - UFMG
DISCIPLINA: PRJ 082 ARQUITETURA DE EXPOSIÇÕES
EXERCÍCIO DESENVOLVIMENTO
ALUNAS: CERENA SILVA E KARLLA SOARESPRANCHA
ARQUIVO: PLACA PARA FOTOGRAFIASDATA: 29/06/2023
CONTEÚDO: DETALHAMENTO DAS PROFESSOR: INTERFACES DE EXPOSIÇÃOMARCOS FRANCHINI
ESCALA 1:10
5 c m 8 5 c m 6 3 c m 6 5 c m 8 5 c m 8 5 c m 6 3 c m 2 60 cm 51 cm 3 1 3 1 5 cm 2 1 3 2 51 cm 60 cm 1
prancha 09- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DAS INTERFACES / 02 SUPORTE PARA OBJETOS/ 4un.
SUPORTE PARA OBJETOS
SUPORTE PARA OBJETOSVISTA SUPERIOR
ESTRUTURA
BASE EM CHAPA DE AÇO
SUPORTE PARA OBJETOS - VISTA FRONTAL
FECHAMENTO EM VIDRO TEMPERADO 8MM LAPIDAÇÃO RETA
PARAFUSO ALLEN CAB
CILÍNDRICA - DIN 912 - M8 -1,25 X 100 - AÇO INOX A2

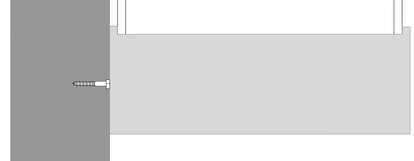

DET FIXAÇÃO DO SUPORTE
SEÇÃO VERTICAL
ESCALA 110
DISCIPLINA: PRJ 082 ARQUITETURA DE EXPOSIÇÕES
EXERCÍCIO DESENVOLVIMENTO
ALUNAS: CERENA SILVA E KARLLA SOARESPRANCHA
ARQUIVO: SUPORTE PARA OBJETOSDATA: 29/06/2023
EA - UFMG
CONTEÚDO: DETALHAMENTO DAS PROFESSOR: INTERFACES DE EXPOSIÇÃOMARCOS FRANCHINI
ESCALA 1:10
ESCALA 110
ESCALA 1:10
2 2
2 1
1 2 3 1
1 2
3
prancha 10- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DAS INTERFACES / 03 MÓDULO EXPOSITIVO/ 3un.
MÓDULOEXPOSITIVOVISTAISOMÉTRICA
MÓDULOEXPOSITIVOVISTASUPERIOR
MÓDULOEXPOSITIVOVISTAFRONTAL ESTRUTURA
BASEEMMETALON25MM FECHAMENTOEMVIDRO TEMPERADO8MMLAPIDAÇÃORETA
EA-UFMG
DISCIPLINA:PRJ082ARQUITETURADEEXPOSIÇÕES EXERCÍCIODESENVOLVIMENTO
ALUNAS:CERENASILVAEKARLLASOARESPRANCHA ARQUIVO:MÓDULOEXPOSITIVODATA:29/06/2023
CONTEÚDO:DETALHAMENTODASPROFESSOR INTERFACESDEEXPOSIÇÃOMARCOSFRANCHINI
ESCALA1:10
ESCALA1:10
ESCALA110
6 0 c m 8 2 c m 6 2 c m 2 0 c m 8 2 c m 2 0 c m 6 2 c m 2 60 cm 2 1 1 2 1
60cm 60cm
1 2
prancha 11- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DAS INTERFACES / 04 MESA PARA MAQUETE/ 1un.
ESCALA1:10
MESA PARA MAQUETE- VISTA FRONTAL
ESCALA1:10
ESTRUTURA 1 2
BASE EM METALON 25 MM
FECHAMENTO EM VIDRO TEMPERADO 8MM LAPIDAÇÃO RETA
ESCALA1:10
EA - UFMG
DISCIPLINA: PRJ 082 ARQUITETURA DE EXPOSIÇÕES
EXERCÍCIO DESENVOLVIMENTO
ALUNAS: CERENA SILVA E KARLLA SOARESPRANCHA
ARQUIVO: MESA PARA MAQUETEDATA: 29/06/2023
CONTEÚDO: DETALHAMENTO DAS PROFESSOR: INTERFACES DE EXPOSIÇÃOMARCOS FRANCHINI
8 2 c m 6 0 c m 8 2 c m 6 2 c m 2 0 c m 2 2 130 cm 1 1 130 cm 1
60cm 130cm

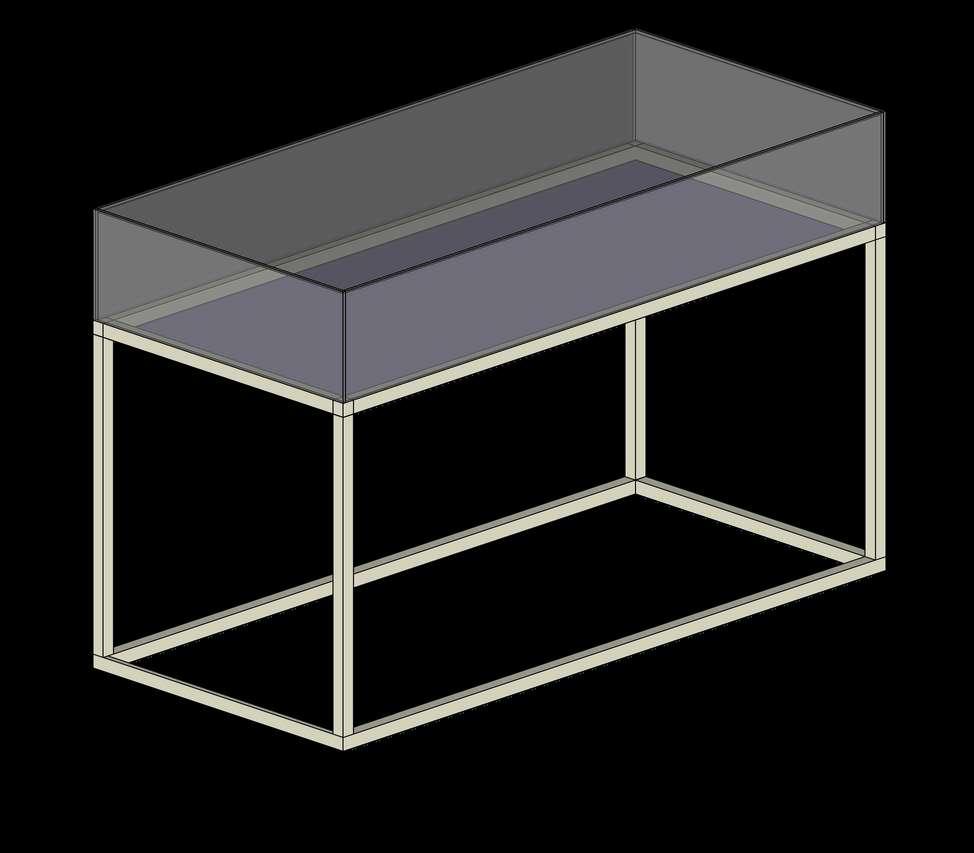

MESA PARA MAQUETE- VISTA ISOMÉTRICA

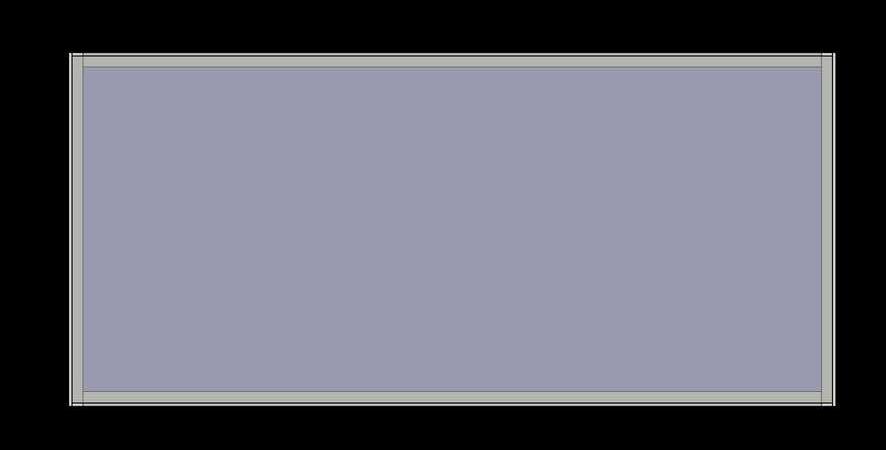

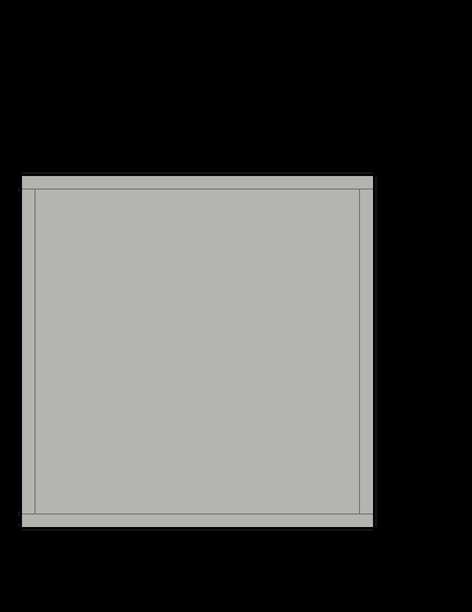

MESA PARA MAQUETE- VISTA SUPERIOR
prancha 12- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DA ILUMINAÇÃO / PLANTA LUMINOTÉCNICA
DETALHAMENTO DA PLANTA LUMINOTÉCNICA
PLANTA DO PROJETO
prancha 13- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
DETALHE DA ESTRUTURA EM STEEL FRAME / CORTES
ESTRUTURA 4,83x4,83
ESTRUTURA 9x9
ESTRUTURA 4,83x4,83
ESTRUTURA 9x9
ESCALA ESCALA 1:50 1:50 ESCALA ESCALA 1:50 1:50
ELEVAÇÃO ENVOLTÓRIA LADO 1
ESCALA 1:50
DETALHE ESTRUTURAL
ESCALA 1:50
ELEVAÇÃO TRELIÇA
ESCALA 1:50
ELEVAÇÃO ENVOLTÓRIA LADO 2
ESCALA 1:50
ELEVAÇÃO TRELIÇA
ESCALA 1:50
prancha 14- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
prancha 15- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023

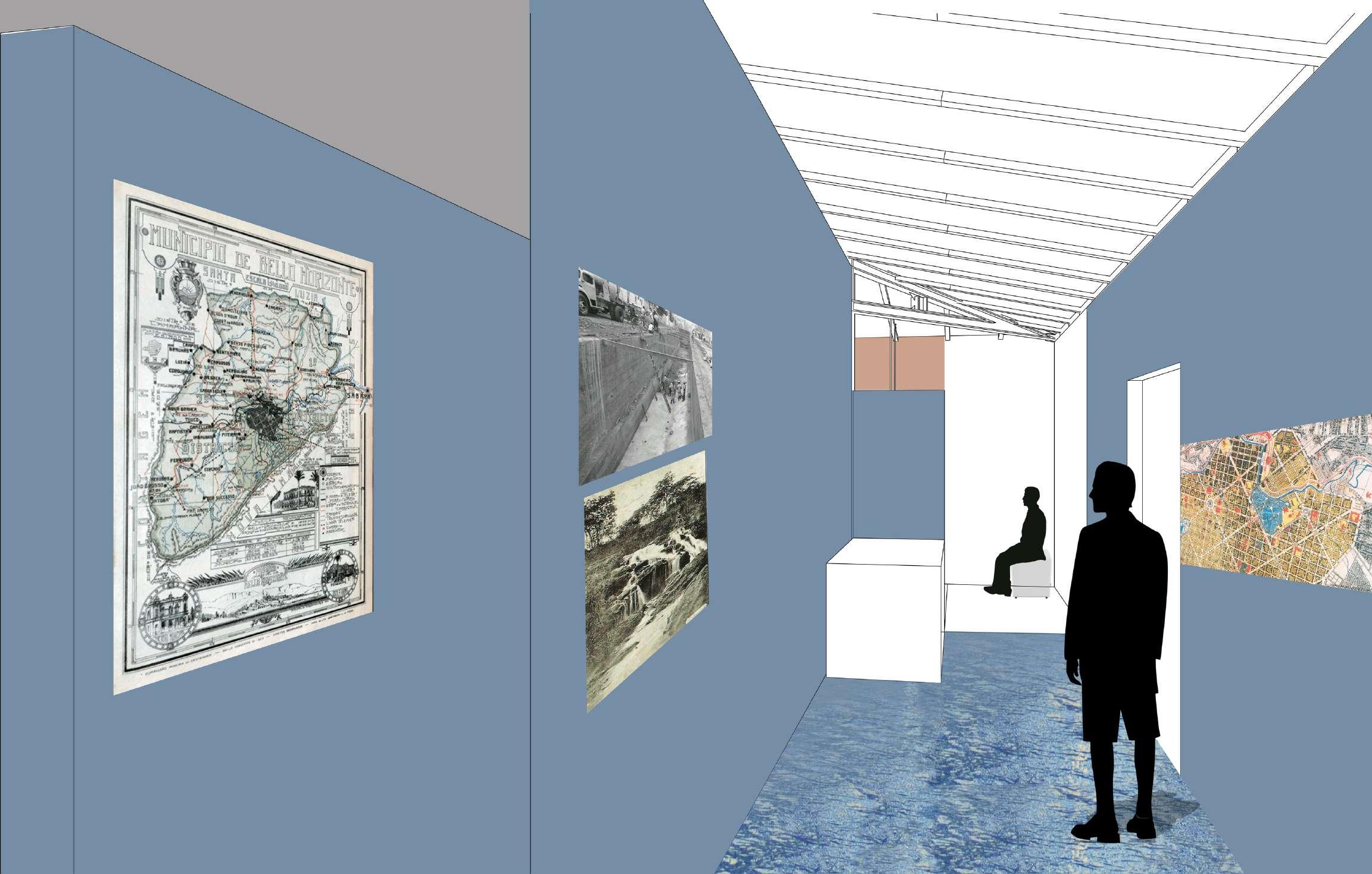

PERSPECTIVAS TRIDIMENSIONAIS/ 01 ambiente aqui há um rio
prancha 16- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023

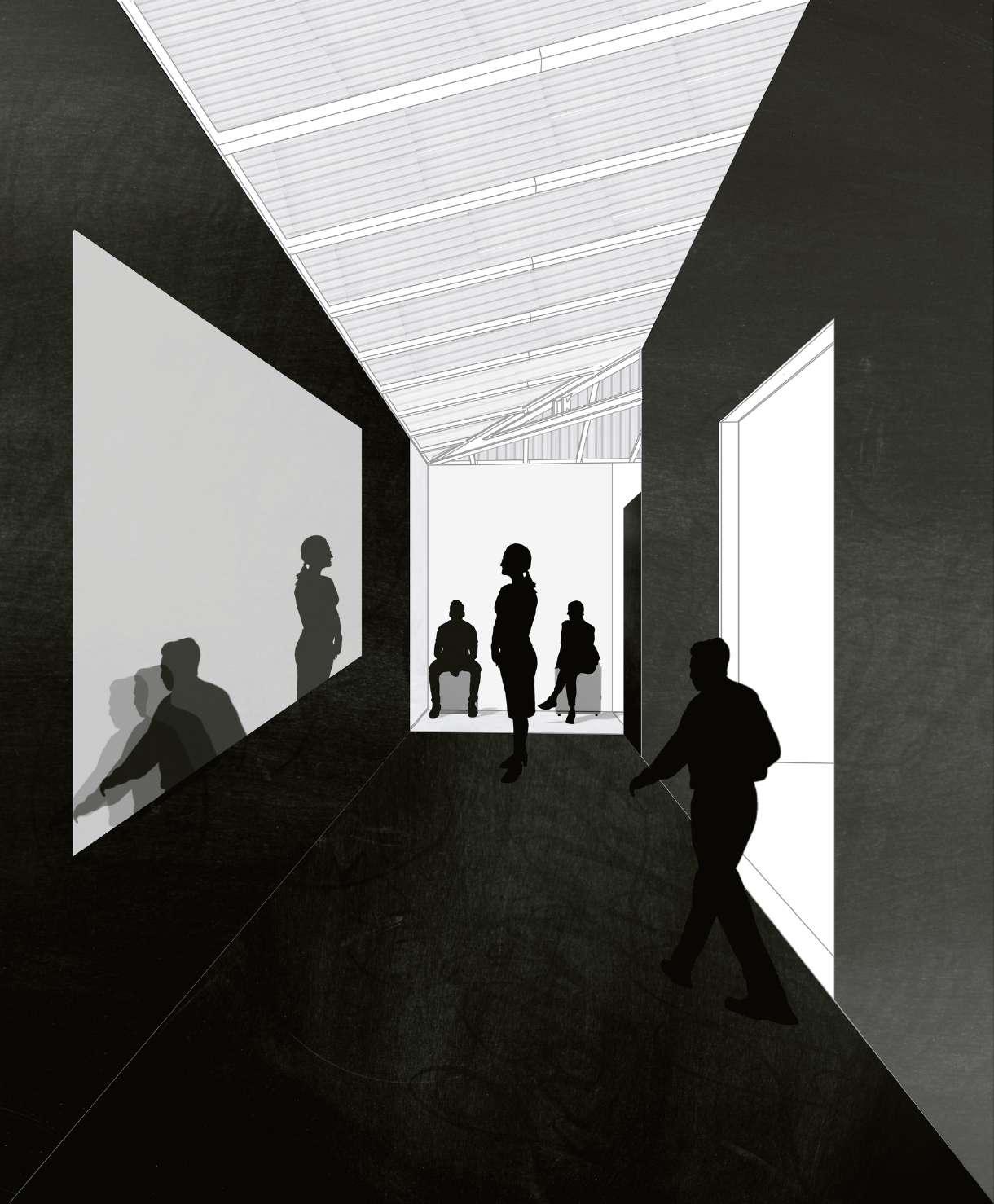

PERSPECTIVAS TRIDIMENSIONAIS/
02 ambiente nosso parque
prancha 17- 17 / exposição momentos/ caderno técnico/ etapa: projeto detalhamento/ data - 29-jun-2023
PERSPECTIVAS TRIDIMENSIONAIS/ 02 ambiente vigilância
