DOCENTE:
Arq. Willman Moya Avalos
CURSO:
INTEGRANTES:
Tipa Armas, Karin Juneth
Iluminación exterior e interior 2024 - 2
PROCESO DE DISEÑO DE LUMINARIA
02 SALA DE REUNIONES- Karín Tipa Armas
Diseño de Luminaria
02 SALA DE REUNIONES- Karín
Tipa Armas
CONSIDERACIONES: PROPÓSITO

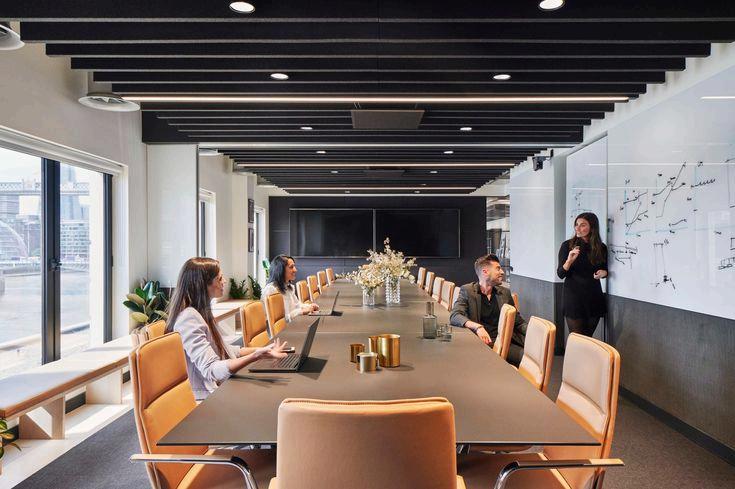

Será una lámpara decorativa, empleada en una sala de reuniones para docentes.
Brindará una iluminación extra en algunas zonas de la mesa de trabajo.
2.
Brindará “Iluminación de Trabajo”, con una “luz directa” para favorecer la productividad y concentración durante las reuniones.
Tonalidad de luz: Fría
TIPO DE LUMINARIAS
CRÍTERIOSFUNCIONALES
El diseño estará enfocado en una lámpara de mesa, para facilitar el trabajo de los docentes en la sala de reuniones.
Altura de instalación: 30 cm de altura
Ángulo de apertura: 35° para concentrar la intensidad luminosa en esa área.
Luz led, puesto que permite un ahorro energético y económico.
Son más duraderas y ofrecen una calidad de luz mejor a los otros tipos.
NIVEL DE ILUMINACIÓN
4. TIPO DE FUENTE DE LUZ
3. ÁREA DE COBERTURA
02 SALA DE REUNIONES-
Karín Tipa Armas
CONSIDERACIONES:
Se propone una lámpara de mesa de estilo minimalista, con líneas simples y limpias, sin mucha ornamentación
Siendo el punto atractivo la forma de la luminaria o el tipo de emisión de luz que poseerá.
2. COLOR
Luz fría (5000 - 6500 K): Es recomendable para espacios de trabajo, puesto que aumenta la concentración y productividad, genera un ambiente más moderno y profesional.
5. MATERIAL
CRÍTERIOS ESTÉTICOS
La estructura de la lampara será de acero, algunas piezas serán de un color diferente para generar una composición visual del diseño.
3.FORMA Y DISEÑO
La luminaria propuesta mantendrá formas geométricas simples, se hará una combinación de estas sin llegar a verse pesada o cargada visualmente.
4. INFLUENCIAS
Inspirado por el estilo moderno, que hace uso de líneas rectas y formas geométricas puras. Eliminando detalles superfluos y mantienen un enfoque en la eficiencia y elegancia visual.
SALA DE REUNIONES- Karín Tipa Armas
DISEÑO DE LUMINARIA:

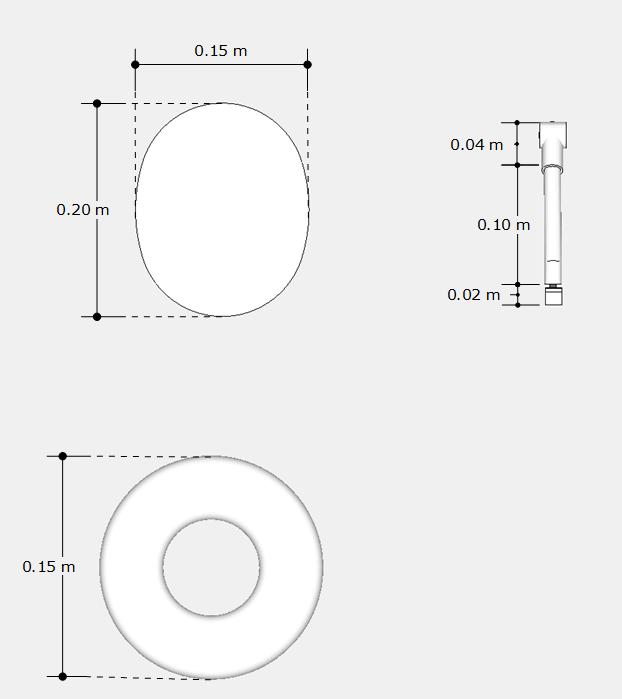

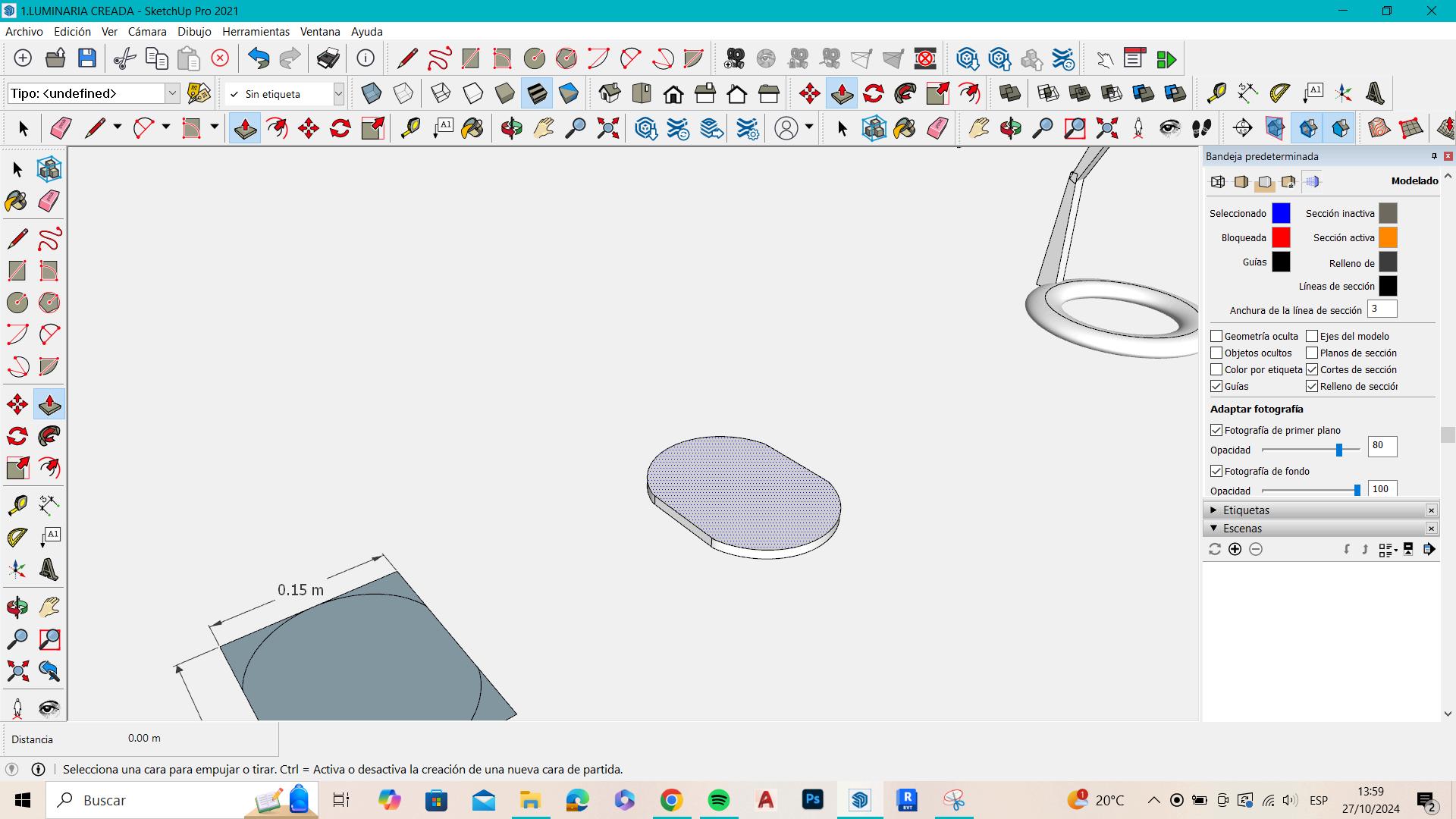

Para la base se necesita un ovalo de 15 x 20 cm.
2. Para la estructura donde se colocará la luz led, se dibuja un toroide de 15 cm de diámetro. Push
Circulo Base: d= 15 cm.
Circulo de Extrusión: d= 3 cm
Usamos herramienta sígueme para generar el toroide.
Con la herramienta “Push” generamos volumen en la forma. Espesor de 1 mm.

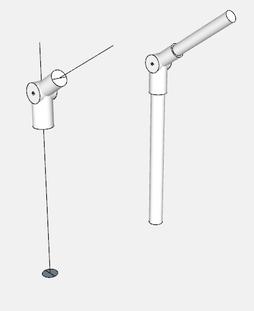

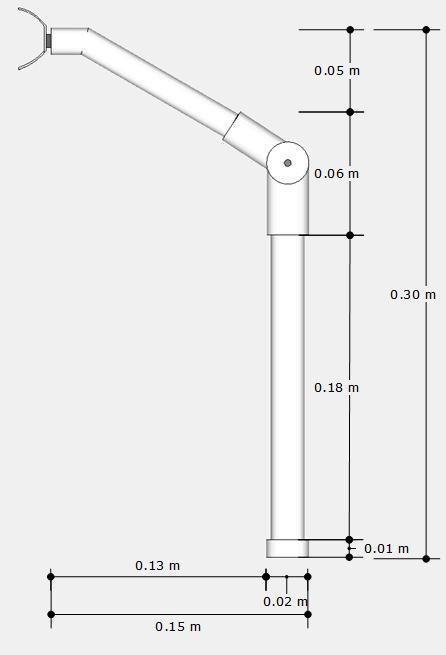

3. Luego se coloca la estructura que une la base con la lámpara.
Se emplea la herramienta “sigueme”
Altura: 30 cm Espesor: 2 mm.
Se arma una rotula de sujeción para que el brazo sea regulable
4. Se une la estructura de soporte con el toroide.
Se dibuja una pieza en forma de C para que sea la unión entre el toroide y el brazo.

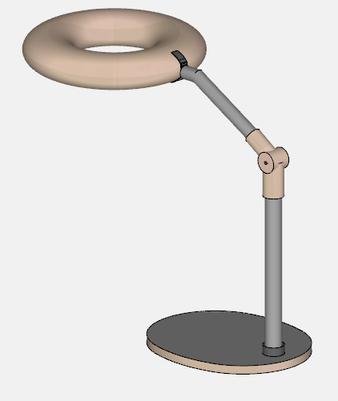

5. Se procede a colocar materialidad a la luminaria obtenida.
Lampara en color nude
Rótula de sujeción en color nude
Estructura y base de aluminio
La luz led, se encuentra en la parte inferior del toroide
1.
02 SALA DE REUNIONES- Karín Tipa Armas
DISEÑO DE LUMINARIA:

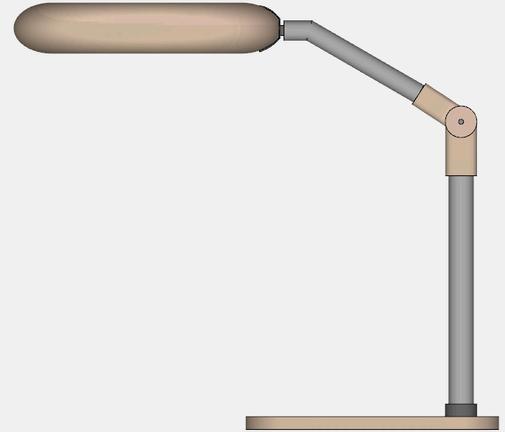

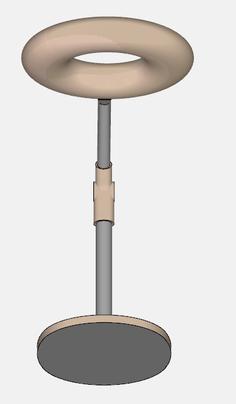

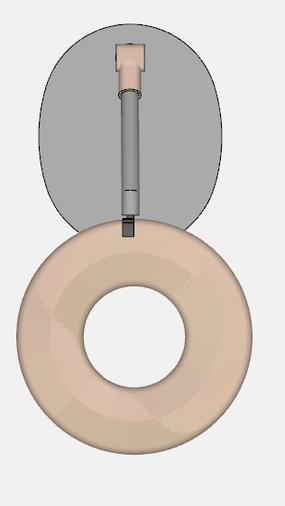

6. Diferentes vistas de la luminaria obtenida
SALA DE REUNIONES- Karín Tipa Armas
DISEÑO DE LUMINARIA:

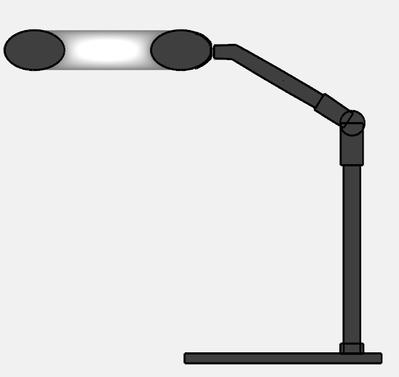

TIPO DE LUZ:
La luminaria de mesa contara con luz LED blanca.
Luz LED blanca
Iluminación directa
6500 K
DE LUZ
35° de apertura
35°

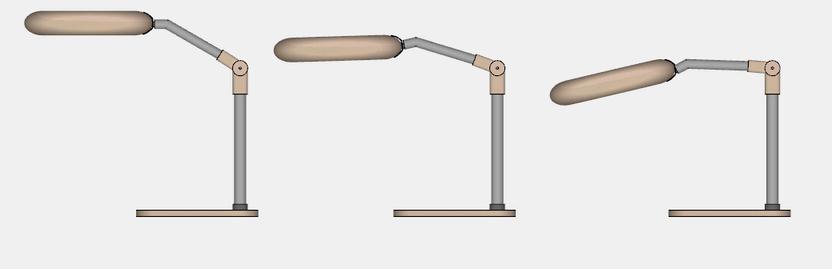

TIPO DE BRAZO:

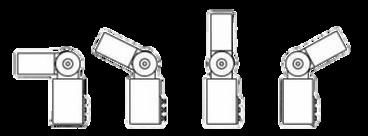

Rótula de sujeción orientable
La rótula permite colocar la lámpara en la posición adecuada para el área de trabajo.
FUNCIONALIDAD:
Conexión a un tomacorriente

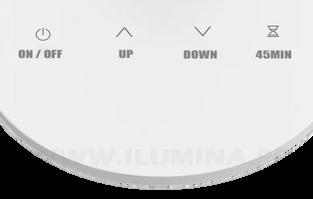

Botones de encendido y apagado en la base.
HAZ
SALA DE REUNIONES- Karín Tipa Armas
DISEÑO DE LUMINARIA:

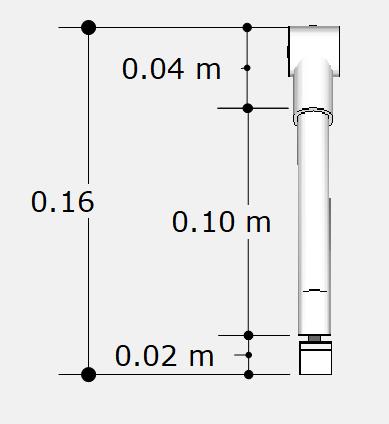

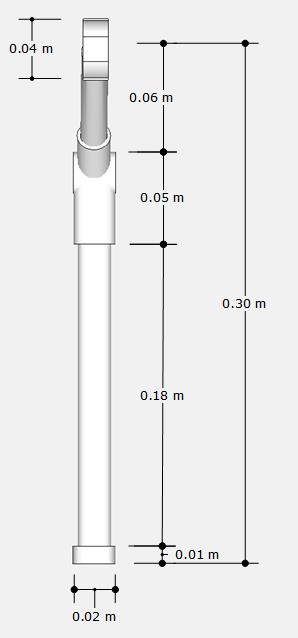

ESPECIFICACIONES
BASE
Alum n o en color plomo med o
Alum n o con pintura nude en polvo al horno
16 m
Rótula de aluminio en color nude
C de aluminio
m
10 m
Soporte circular hueco de alum n o C de aluminio
Soporte circular hueco de aluminio
Rótula de aluminio en color nude
Soporte c rcular hueco de aluminiocolor plomo
SALA DE REUNIONES- Karín Tipa Armas

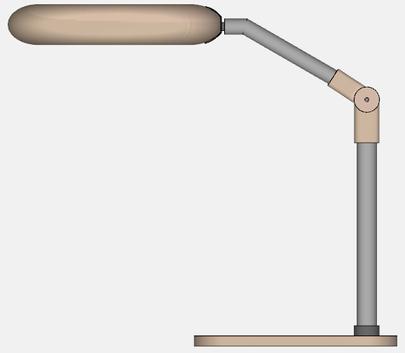

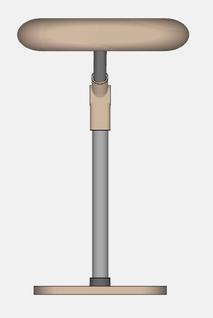

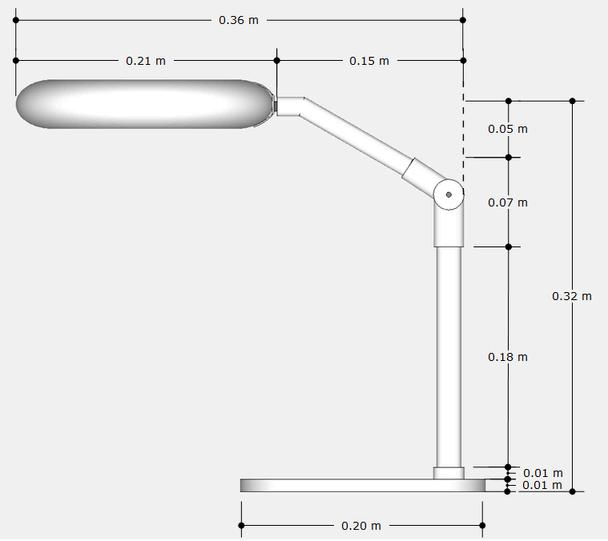

ELEVACIÓN FRONTAL
ELEVACIÓN POSTERIOR
DETALLE 1
Luz LED Cables para conexión a interruptor

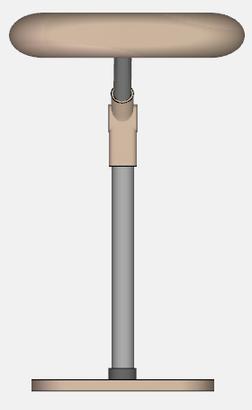

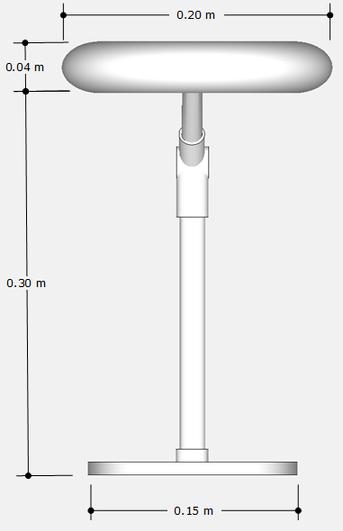

ELEVACIÓN LATERAL
DETALLE 2
DETALLE 3
DETALLE 2
Unión med ante presión
Reforzado con pegamento
E soporte tiene forma de C- sigue la forma del toro de
Unión con perno
DETALLE 3 Ø30 mm Ø25 mm
Ensamble roscado
Rótula de su eción
Ensamble roscado
Ensamble roscado
RÓTULA DE SUJECIÓN
02 SALA DE REUNIONES- Karí

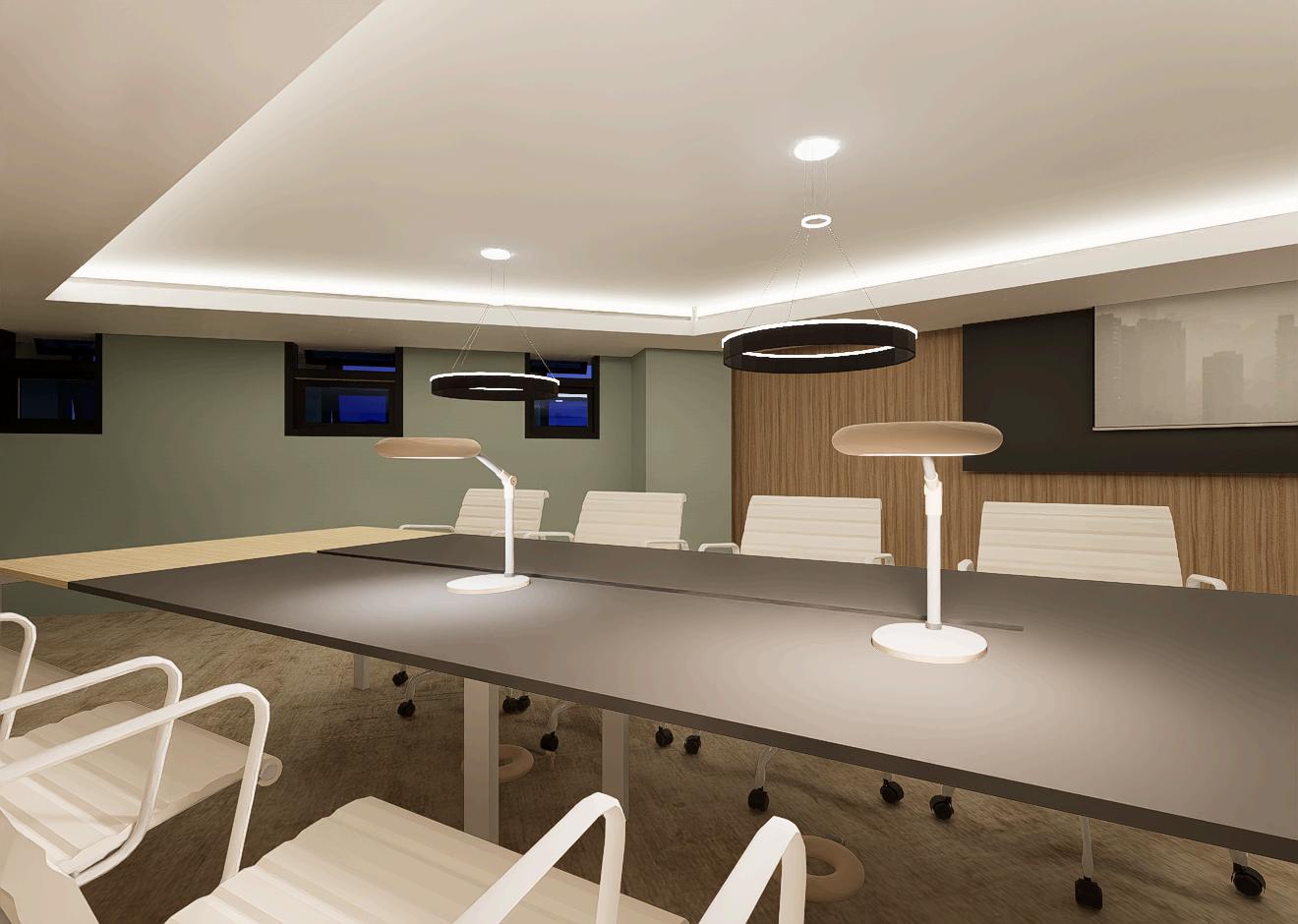

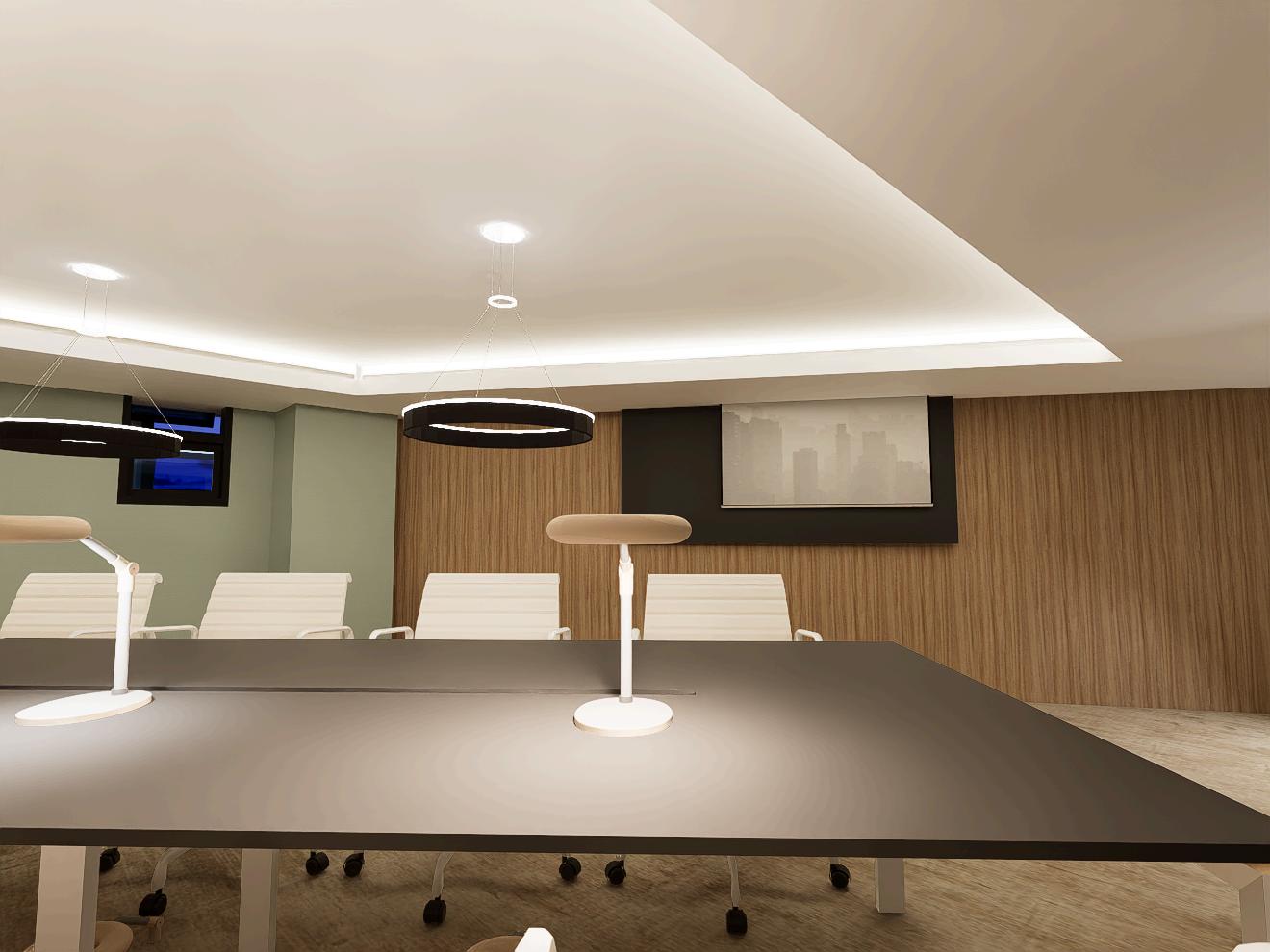

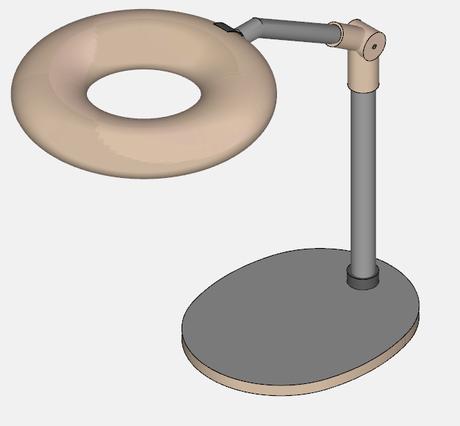

RENDER DE LÁMPARA
SALA DE REUNIONES- Karín Tipa Armas
8. CONCLUSIONES
Para iniciar el proceso de diseño de una luminaria, es esencial considerar el espacio donde será utilizada, así como el tipo de iluminación que se desea lograr en él. Esto garantizará la creación de una luminaria funcional, eficiente y adecuada para las necesidades del lugar. Además, permite optimizar aspectos clave como el tipo de luz emitida, su intensidad y la dirección del haz, logrando así un diseño equilibrado entre estética y rendimiento.
Diseñar una luminaria no se limita al aspecto estético; también es fundamental considerar su funcionalidad. Esto incluye seleccionar el tipo de lámpara adecuada, definir la dirección del haz de luz que se desea emitir, elegir el soporte ideal para la luminaria y determinar cómo se integrará con el foco. Todo esto asegura que el diseño no solo sea atractivo, sino también eficiente y práctico para su propósito.
