GLOSSÁRIO EscoladeArquitetura 3 Escolapúblicacom sistemaFDE 8 DetalhamentodeBanheiro 18
EscoladeArquitetura
2022.1
Sobreoprojeto:
Oprojetofoirealizadocomabasedoterreno localizadonoCentrodoRiodeJaneiro,naRua7de SetembroemfrenteaoRealGabinetePortuguêsdeLeitura.
Apropostaeracriarumaescoladearquiteturaaqual conversassecomoambienteaoredor.
Nessesentido,eueminhadupladecidimosfazerum caminhodelivreacessopelopubliconotérreo,assim, permitirconexãodarua7desetembrocomaruaemfrente doRealGabinetePortuguêsdeLeitura(RuadoTeatro).
Apartirdisso,foiposicionadobiblioteca,cafeteria eoauditórionotérreo,osquaistambémsãoabertopara apopulação.Portanto,aspessoasnãoserãolimitados apenasaocaminhoepoderãoterlivreacessoaqualquer espaçonesseambiente.
3

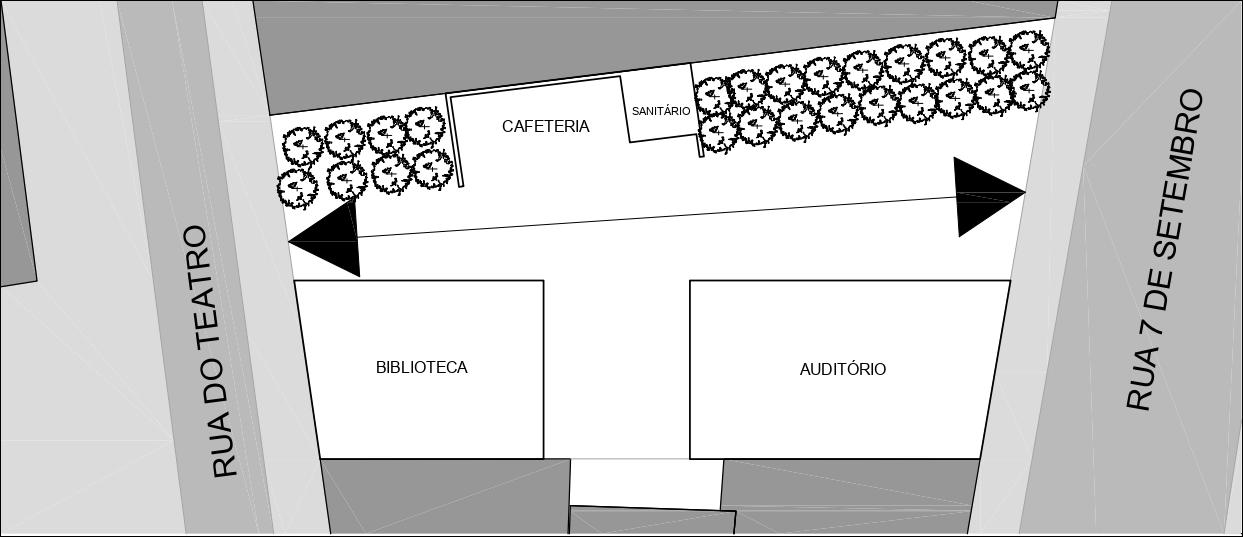

Diagramadopavimentotérreo
PavimentoTérreo
PrimeiroPavimento

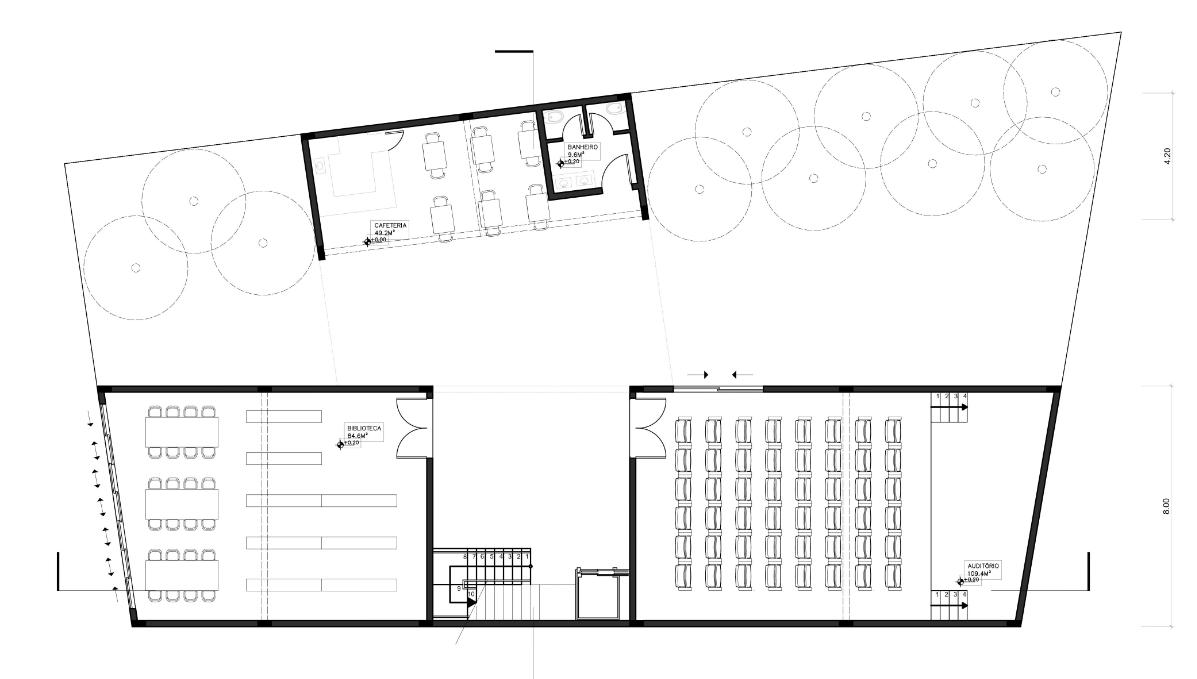

PlantasBaixas
SegundoPavimento 4
Foiprojetadomaisdoispavimentoparacumprira funçãodaEscoladeArquitetura.

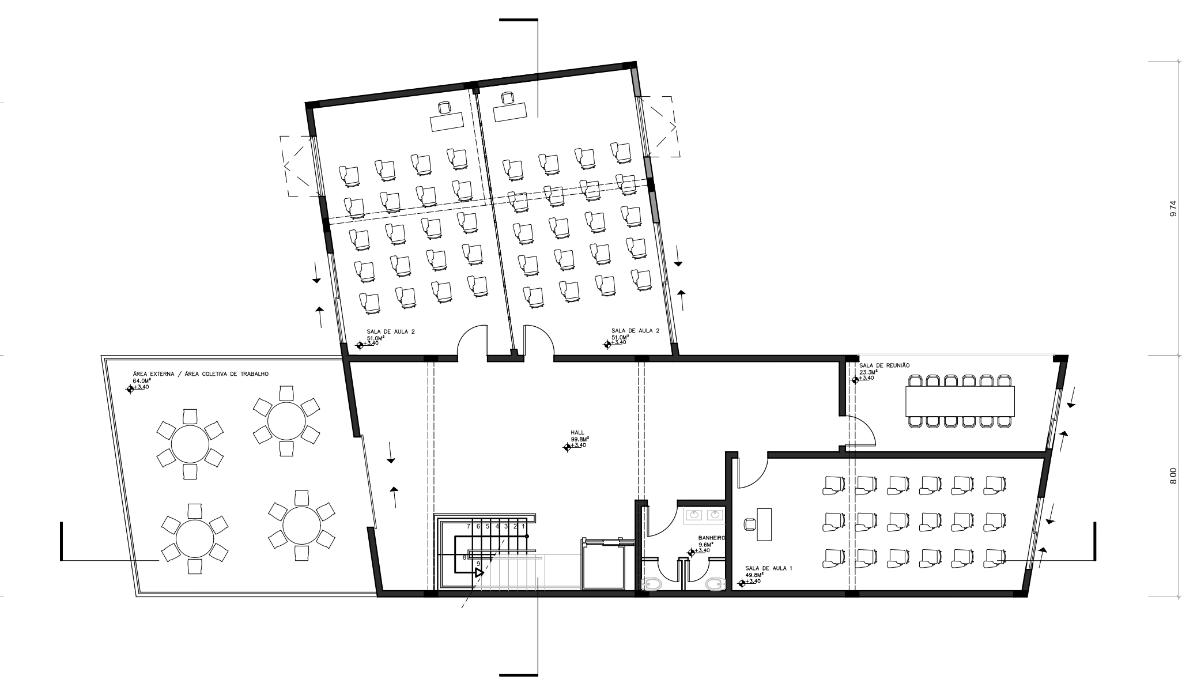

Oprimeiropavimentofoidedicadoaoensino,onde seencontraassalasdeaula,saladereuniãoeum acessoparaumterraçoexternooqualservecomoárea deaprendizagemparaosalunos.

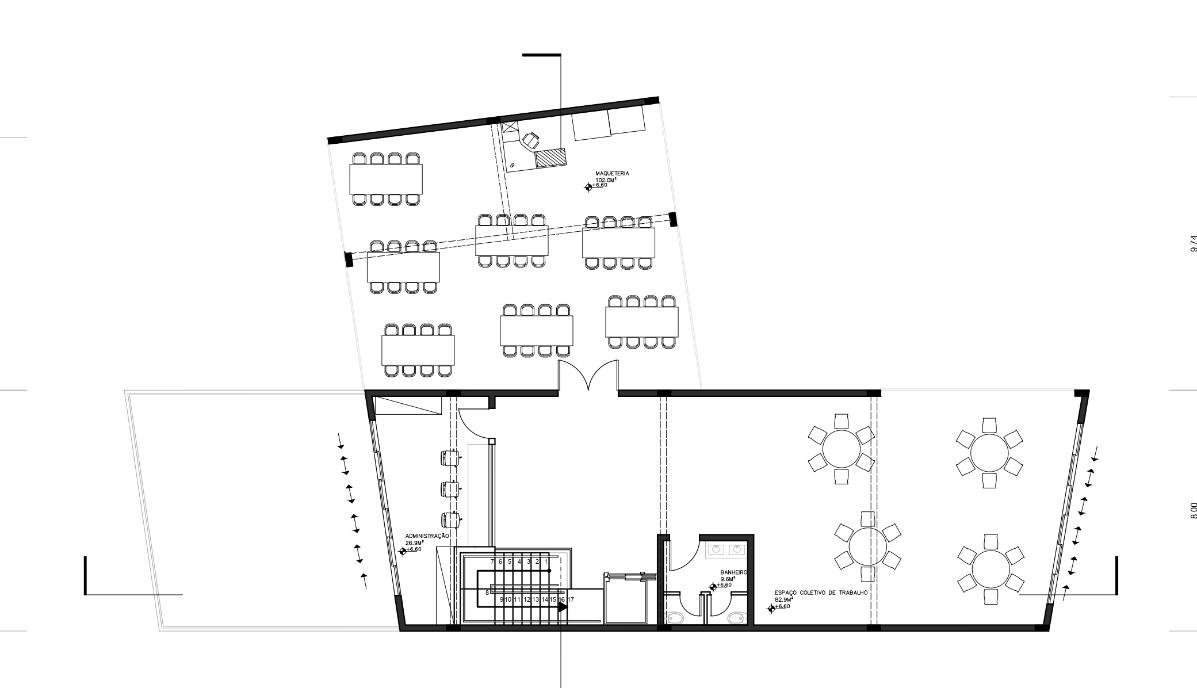

Eosegundopavimentofoipensadaparaoestudo pratico,assim,neleestalocalizadoamaqueteriaeo espaçocoletivodetrabalho.

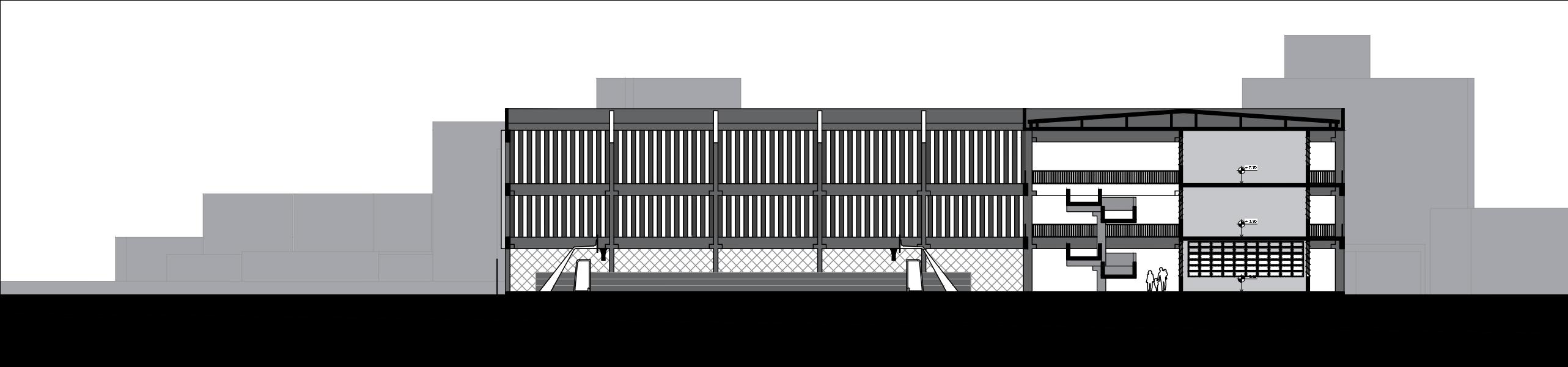

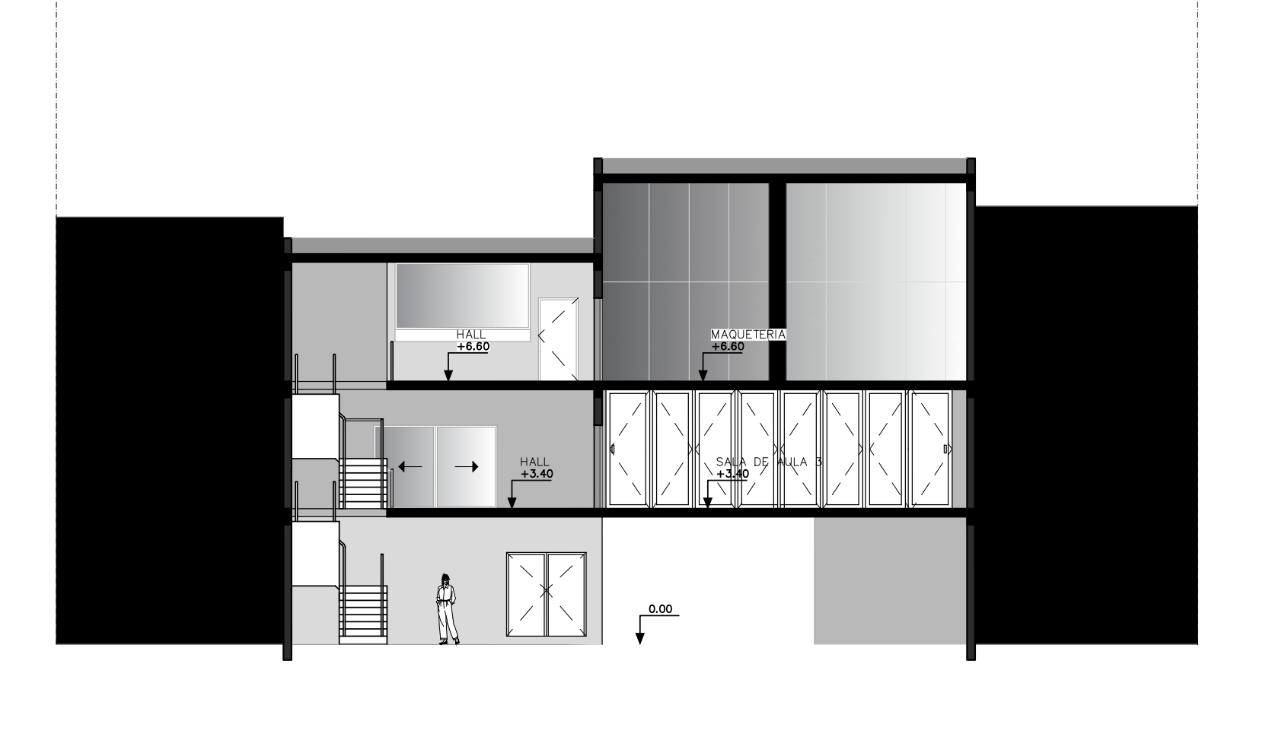

Cortes

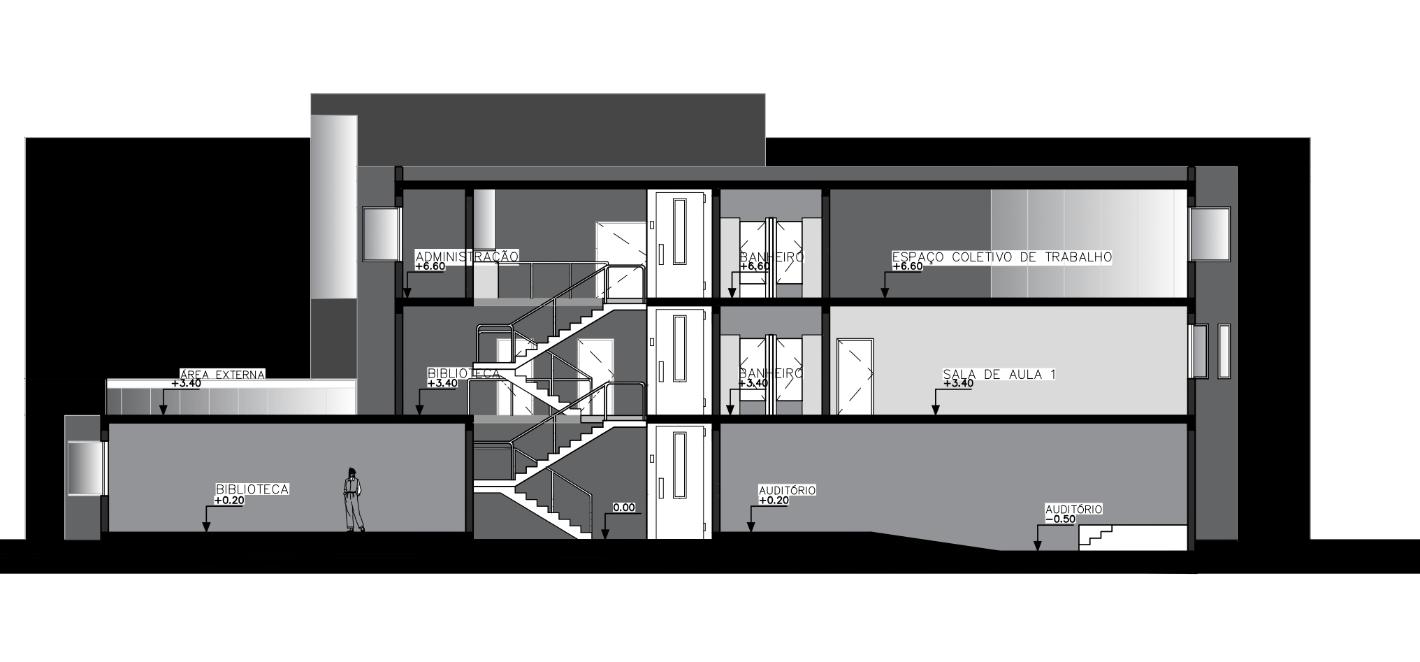

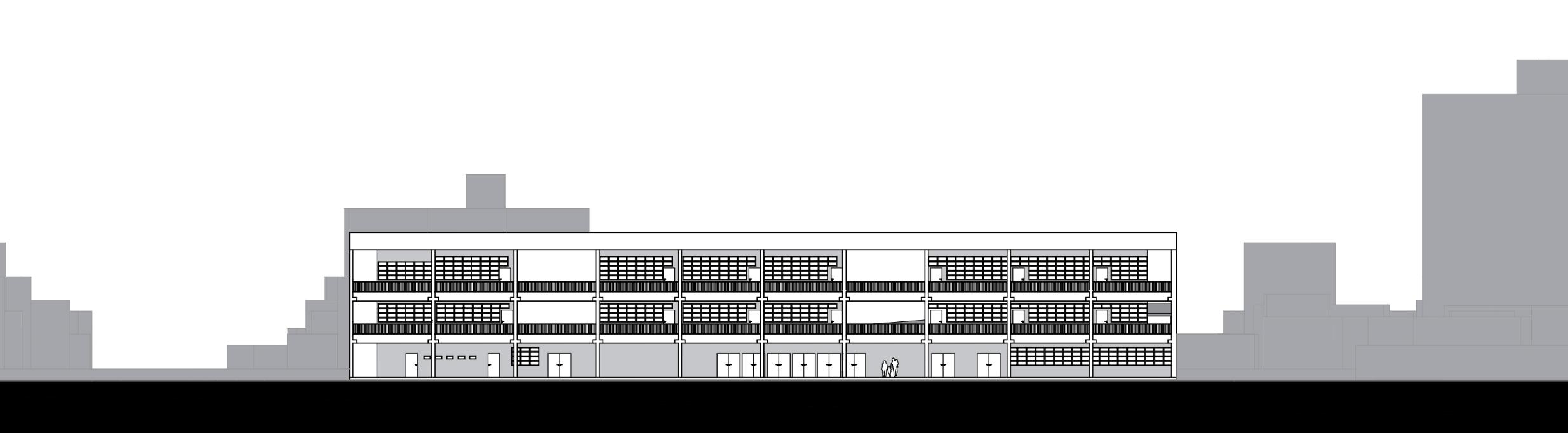

CorteLongitudinal
CorteTransversal
5

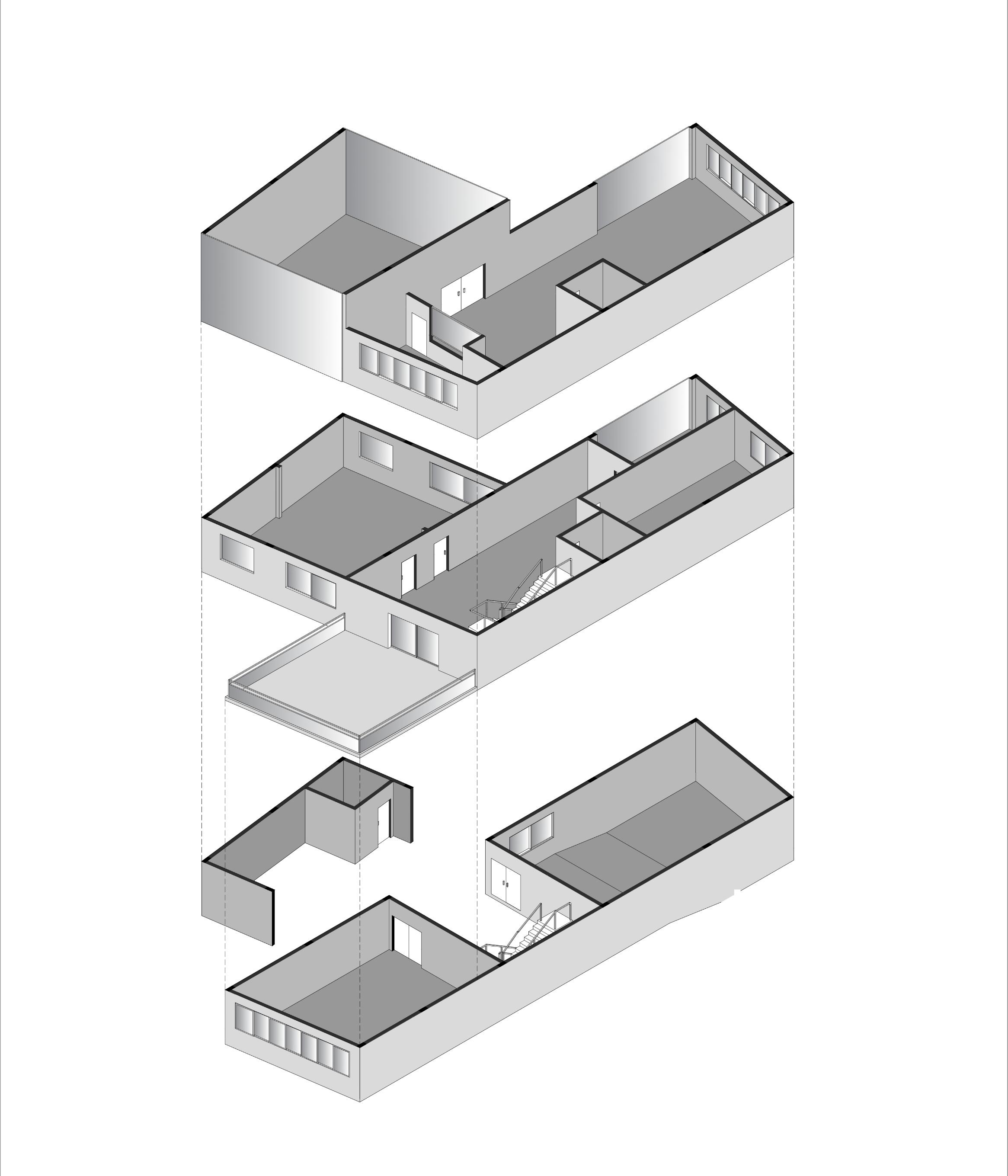

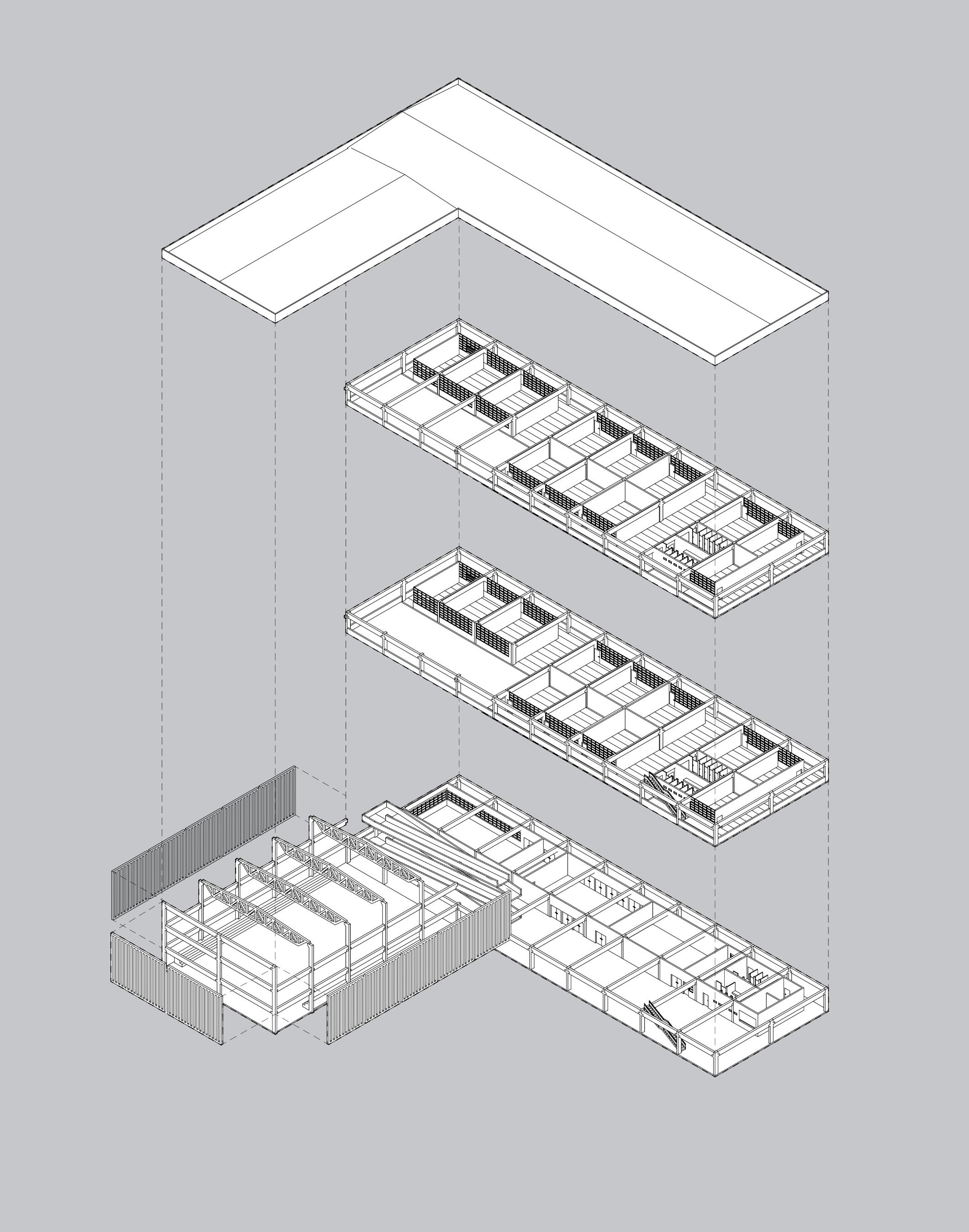

PerspectivaIsométrica 6
7
Maqueteria

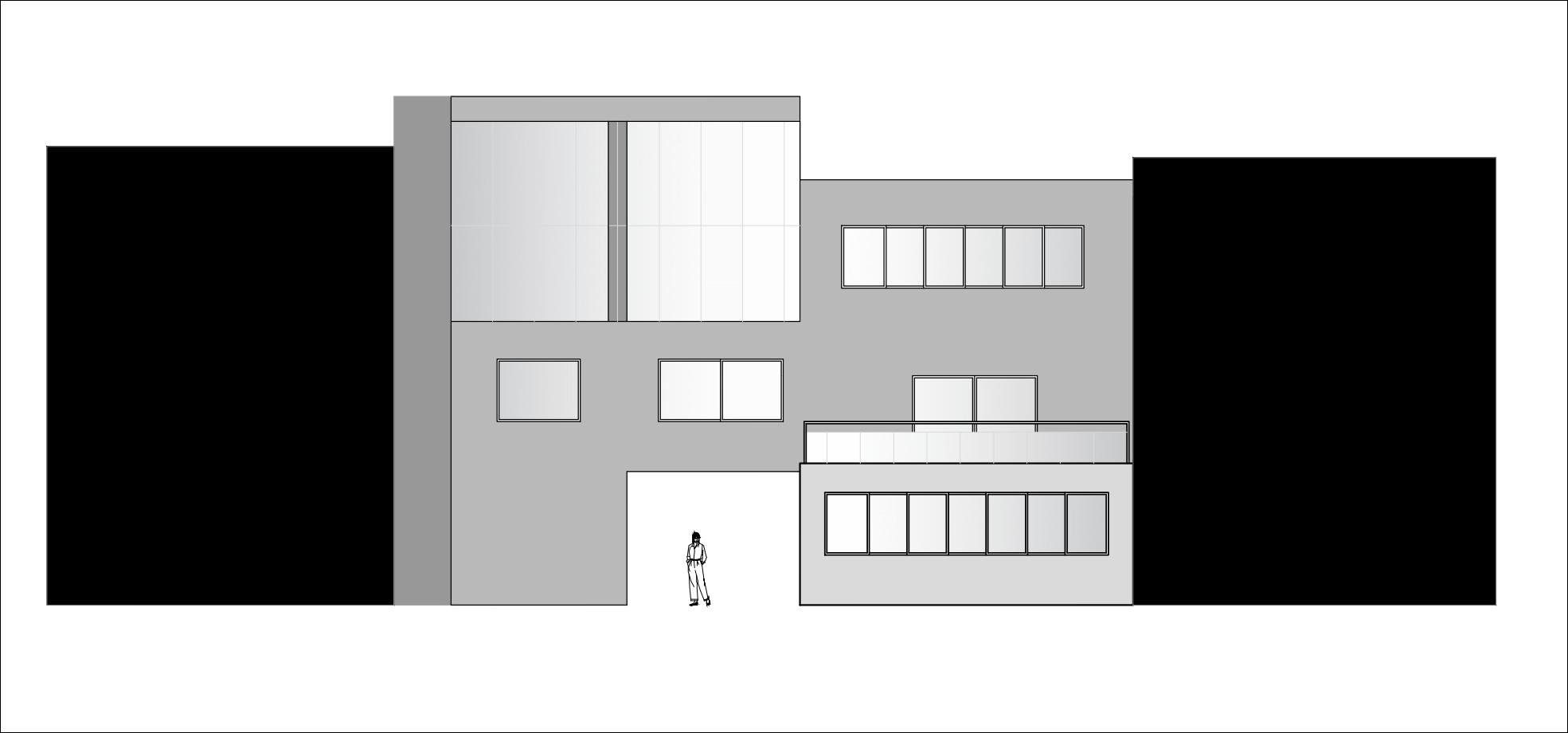

Fachadas

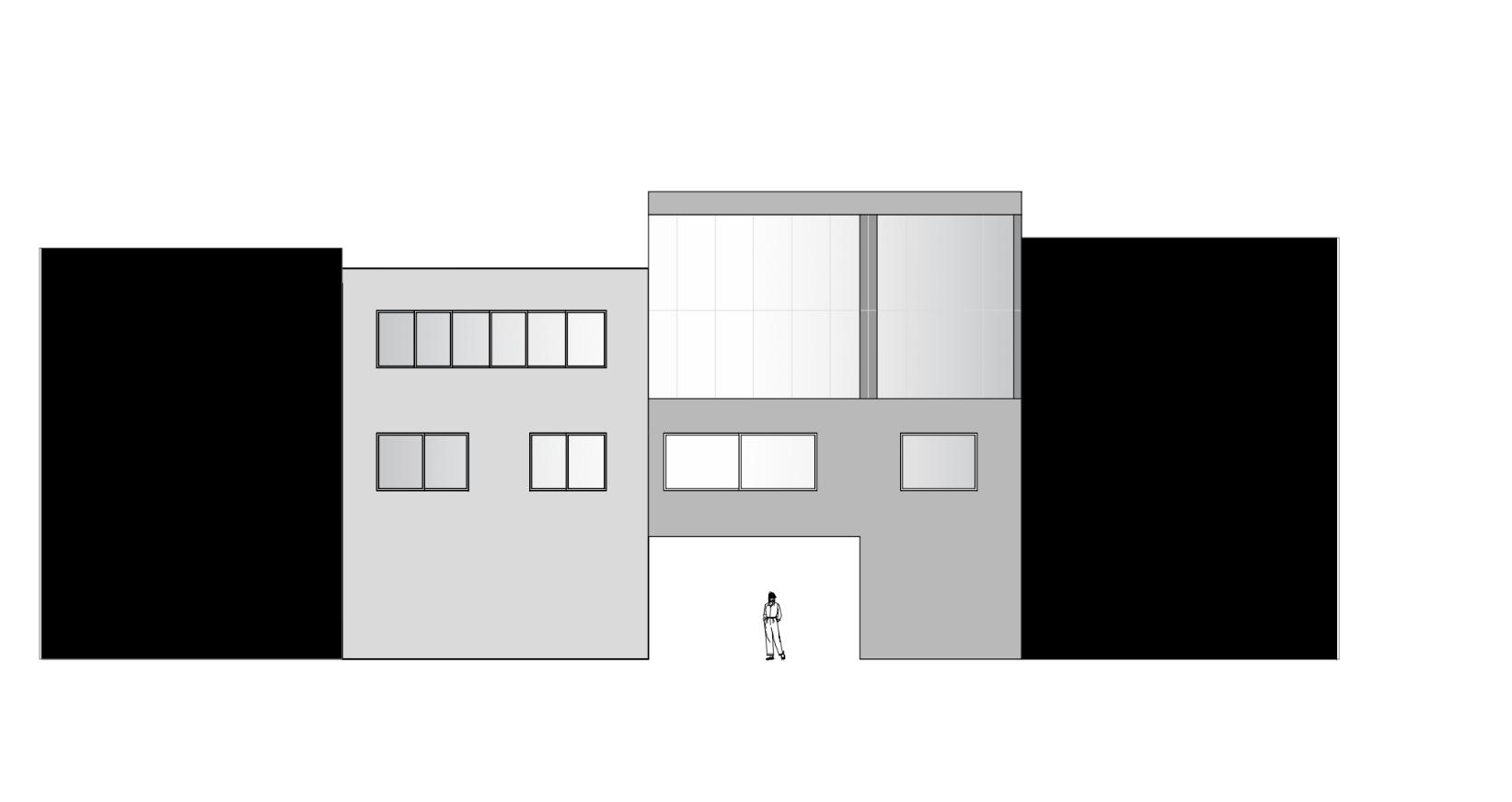

FachadaSudeste
maqueteria,foramcolocadosvidrosempraticamente aparedetodadesseespaço.Portanto,garantiruma visãomelhordosalunosduranteaexecuçãodeseus trabalhos,apartirdessaentradadeluznatural.
FachadaNoroeste Comintuitodegarantirmaioriluminaçãona
EscolaPúblicacomsistemaFDE
2022.2
8
Sobreoprojeto:
Dentrodoterrenofornecidooqualselocalizano EngenhodeDentrodacidadedeRiodeJaneiro,foi colocadoumapropostadeprojetarumaescolapública voltadaparaalunosdeensinofundamentaliate fundamentalII,eeraobrigatórioincluirumaquadra poliesportiva.
Nessesentido,eranecessárioutilizarosistema estruturalFDE(Fundaçãoparaodesenvolvimentoda Educação)paraoprojetodaescola.Essaestrategiade construçãoconsisteemusarpilaresde0,60mpor0,30m paraformarmódulosde10,80mpor7,20m,emque3 espaçamentode7,20éiguala2espaçamentode10,80. Alemdisso,avigaelajeutilizadatinhamaltura respectivamentede0,80me0,20m.

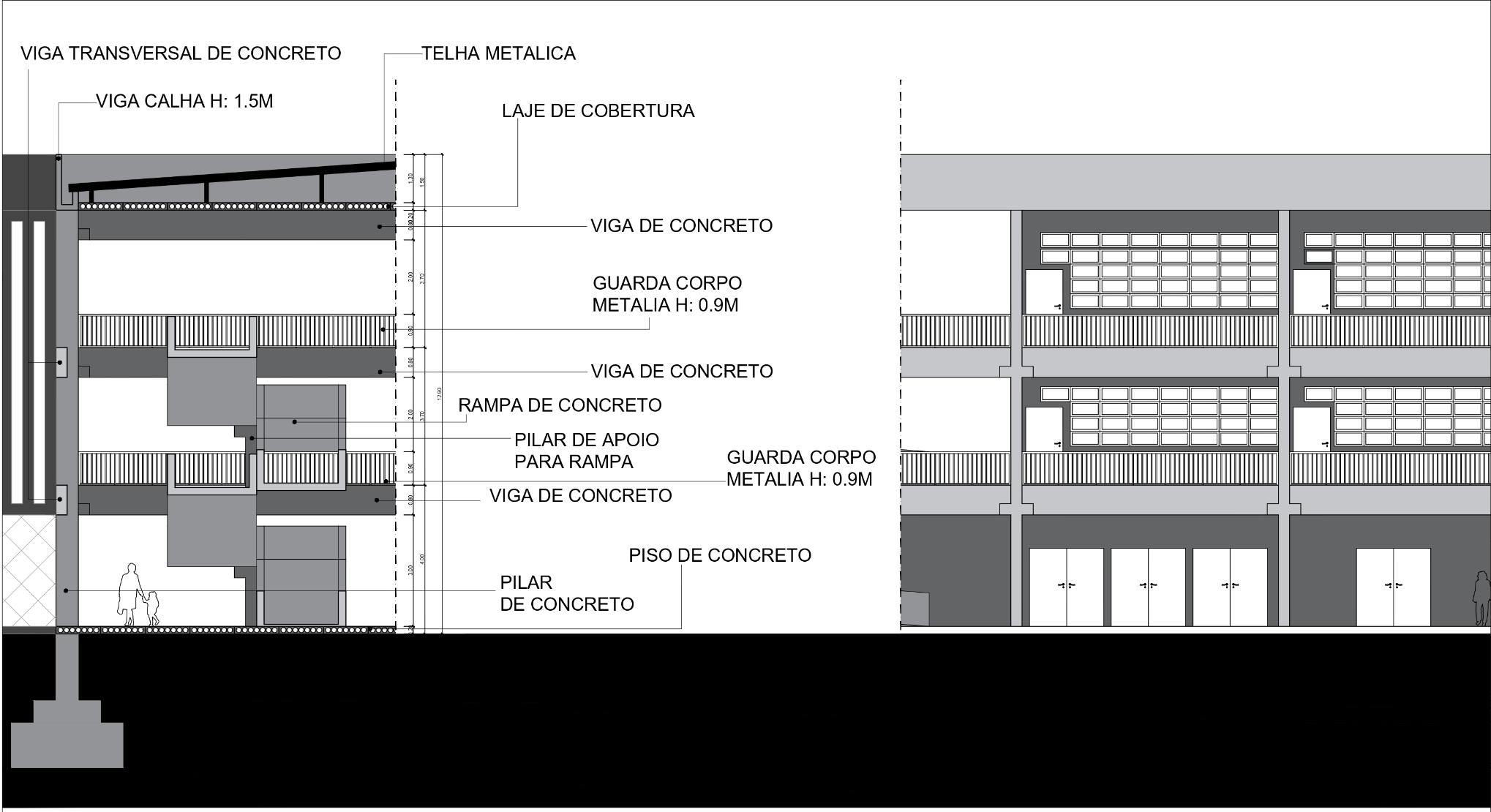

Cortededetalheconstrutivo& elevaçãoampliadacorrespondente
9
Plantadeocupação
10
(desenhodoentornofornecidopelosprofessores)
Oterrenolocalizava dentrodeumbairroonde haviamuitasmoradiasem volta,assim,eueminha dupladecidimoscriarum espaçodentrodaescolaque poderiaserutilizadopelos moradoresaoredordurante períodoqueaescolanão estejafuncionando.Por fim,nãosótrazer educação,mastambémoutras infraestruturasquepoderia melhoraraqualidadede vidadaquelesaoredor.
Apartirdessaideia,o pavimentotérreointeiro foipensadoparaessefim, emquefoiposicionado nessaárea,abiblioteca, auditório,refeitórioea quadra,osquaispossuiriam livreacessospelopublico.
SobreoTérreo:
11

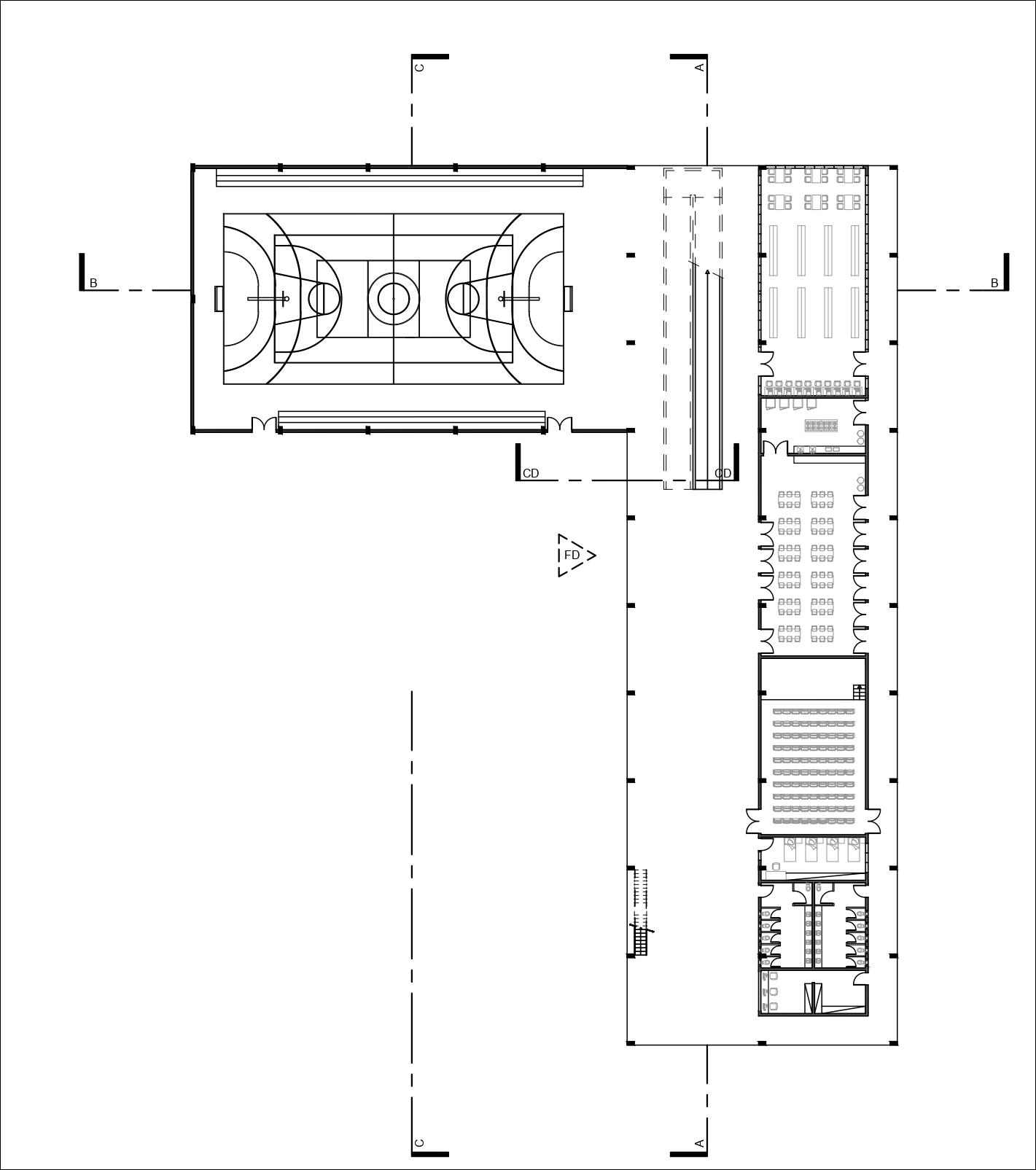

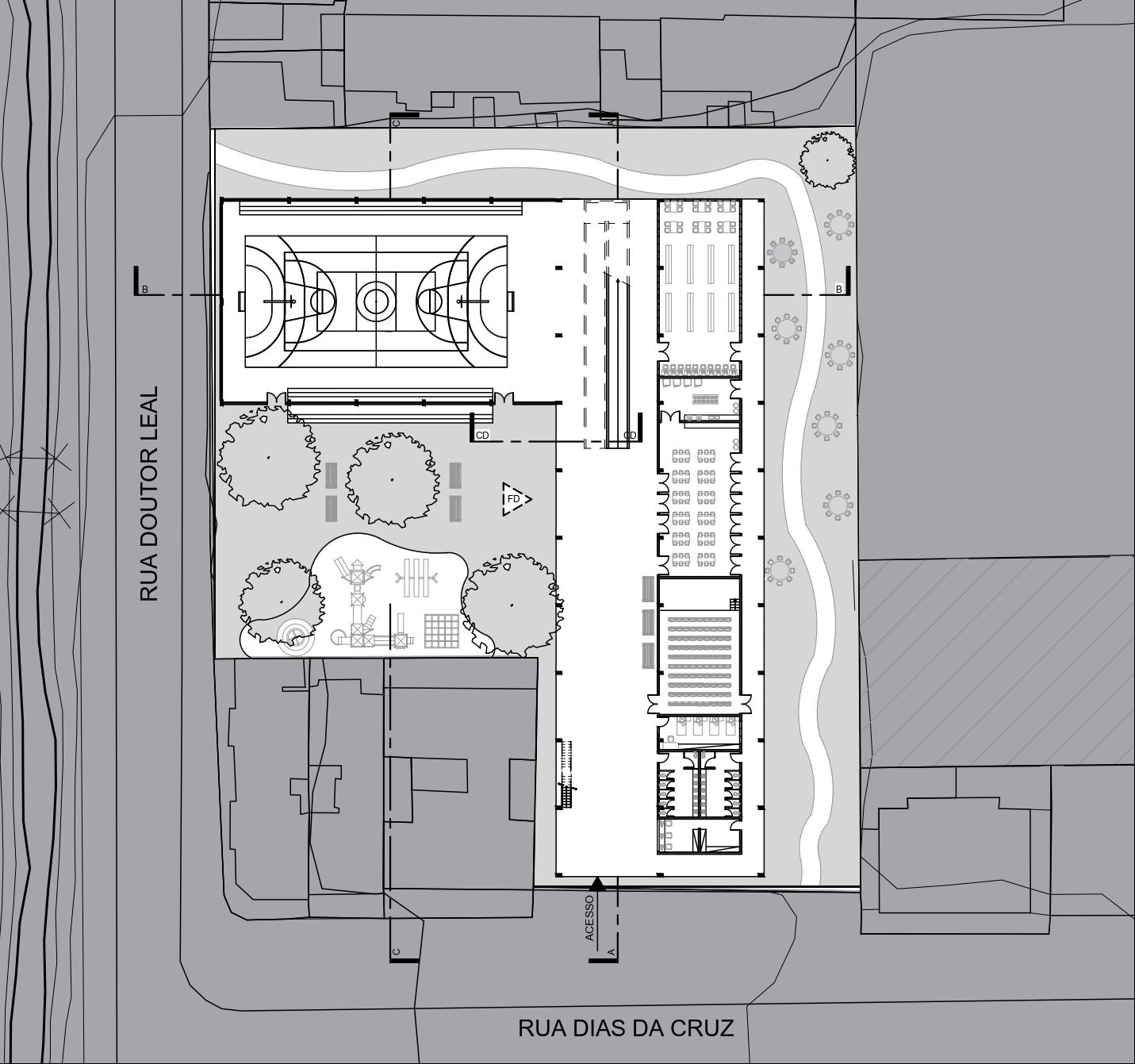

PlantaTérreo
Todooprogramadaescolafoiconcentradaemuma lamina,emqueaoutralaminaseriadedicada totalmenteaquadra,possibilitandoumavisãomais amplanointeriordela,comalturade3pavimentos,e dimensãode10módulos.
Sobreaquadra:
Aformaçãodosmódulosatrapalhaaconstruçãodaquadra, vistoqueparapossibilitarumtamanhoidealparaquadra, seriaprecisoajunçãodosmódulos,porém,issoresultaria aapariçãodeumpilarnomeiodesseespaço,oquese transformariaemumobstaculo.Portanto,foiescolhidoo usodastreliçasmetálicasparasustentarotelhado.
Nessesentido,naquadraéutilizadopilaresosquais possuemumapontaextranotopo,servindodeapoioparaas treliçasmetálicas.
Juntoaisso,foiadicionadobrisenaquadra,com intuitodediminuirailuminaçãosolardiretanesseespaço, eatrapalharmenosavisãodosalunosduranteseus exercícios.
InteriordaquadraI InteriordaquadraII
Pilarcompontapara oapoiodatreliça 12
1ºpavimento&2ºpavimento:
Depoisdoprogramado térreo,oprimeiroesegundo pavimentojáforampensados paracumpriroprograma educacional. Nessesdoispavimentos estãolocalizadasnototalde 18salasdeaulaemaisoutros espaçosdeusocoletivos voltadasparaosalunos.Além dassalasdecoordenaçãoede professoresparamelhor administraçãodosestudantes.

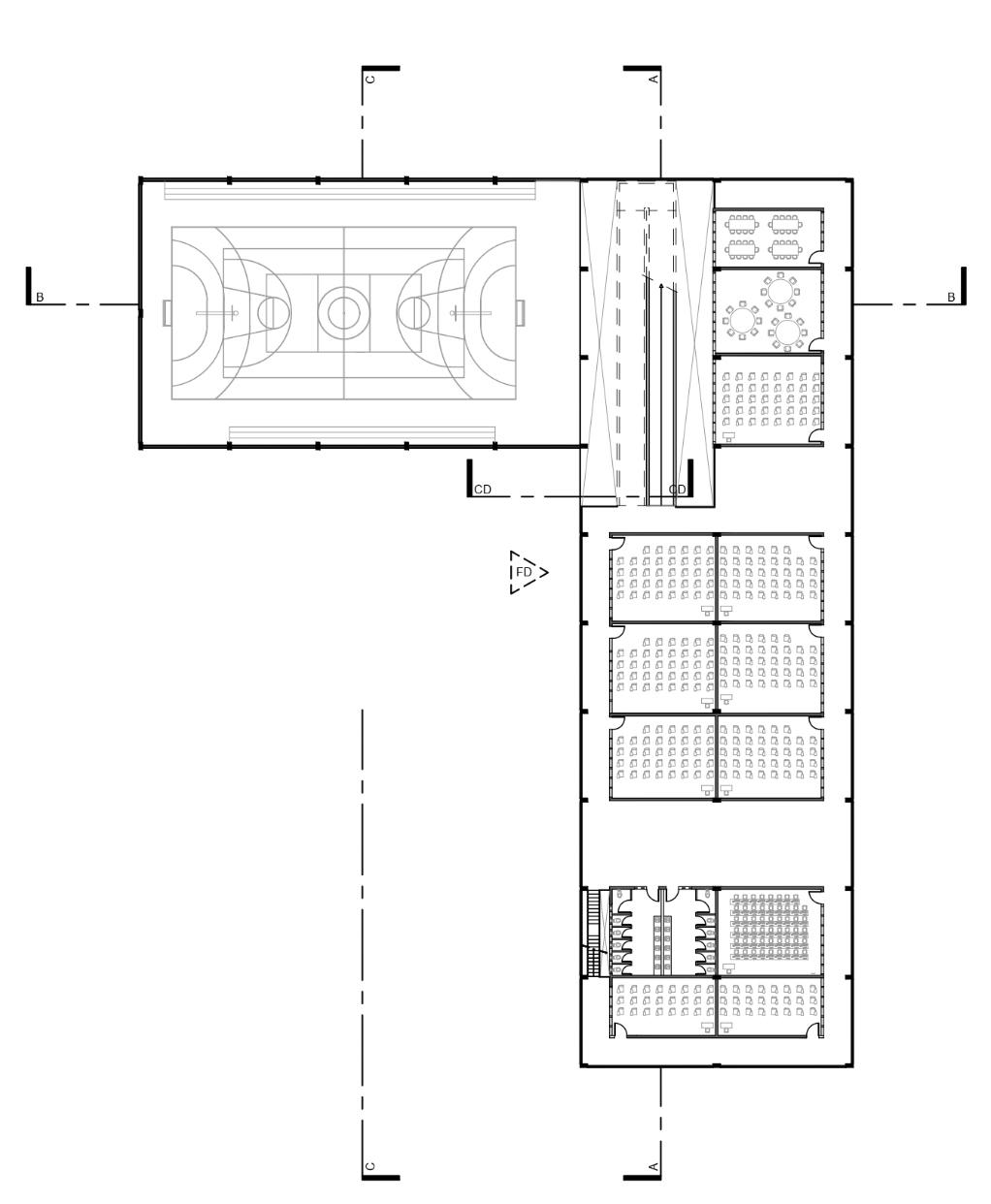

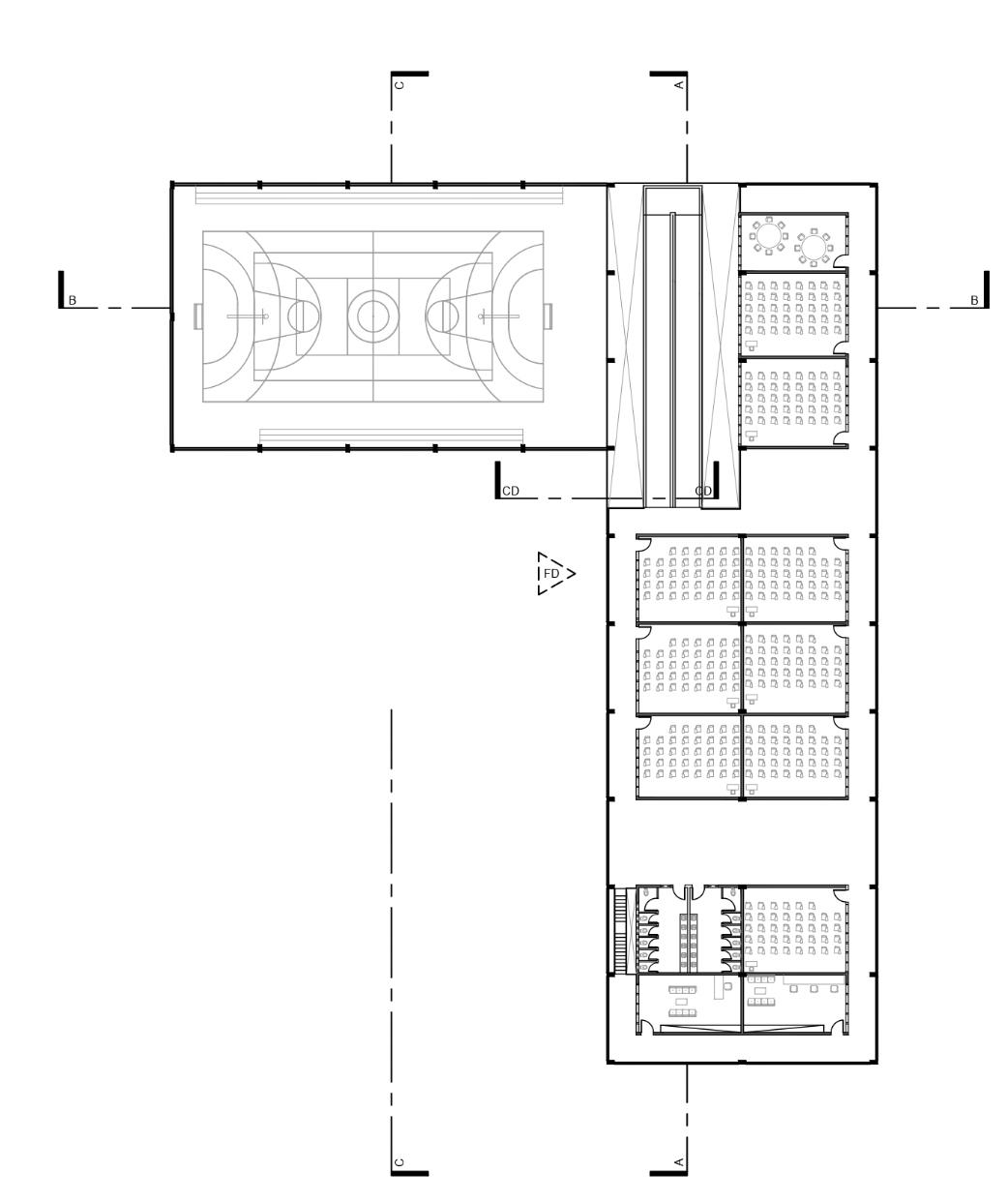

1ºpavimento
Umdosaspectosimportante doprojetoforamoscorredores externos,emqueestão posicionadosemvoltadas salas,emvezdeficarentre eles,vistoqueeueminha duplaprocuravagarantir iluminaçãoeventilação naturalparatodososespaços daescola,incluindoa circulação.
13 2ºpavimento

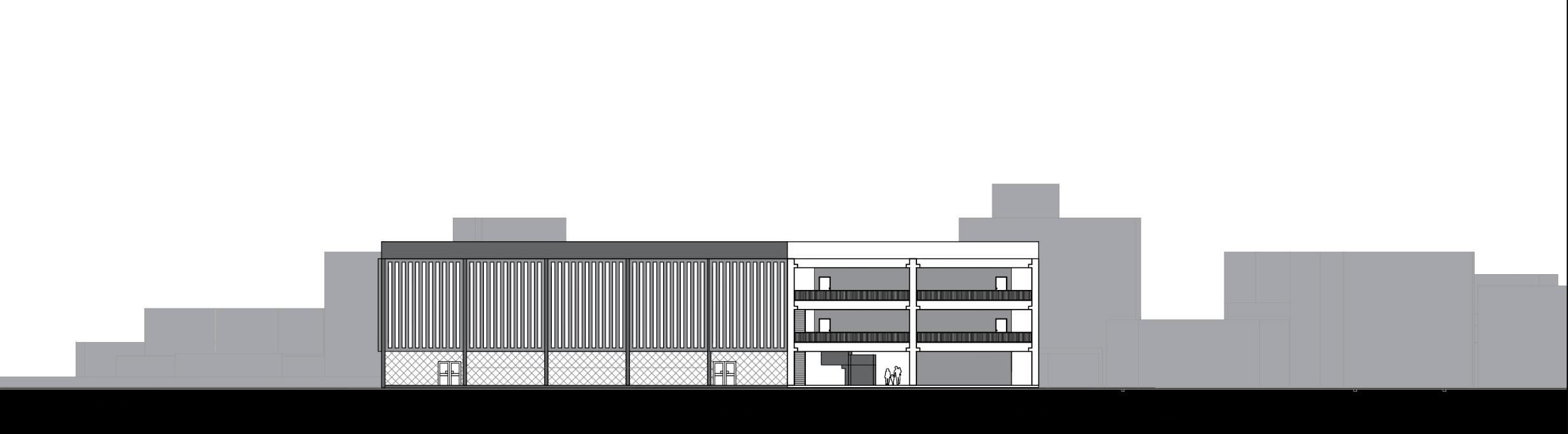

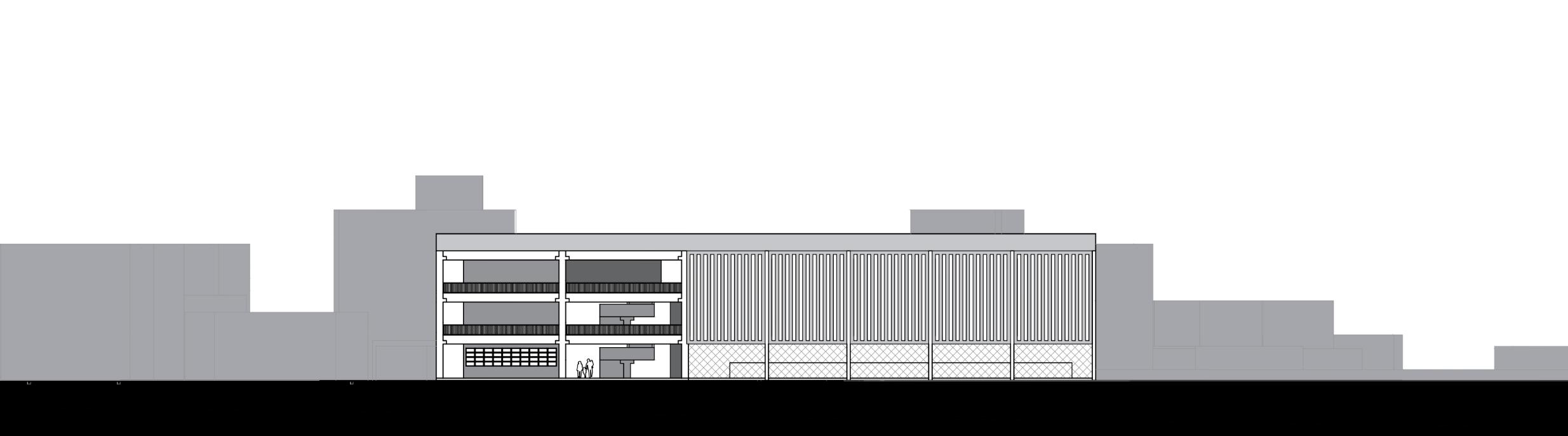

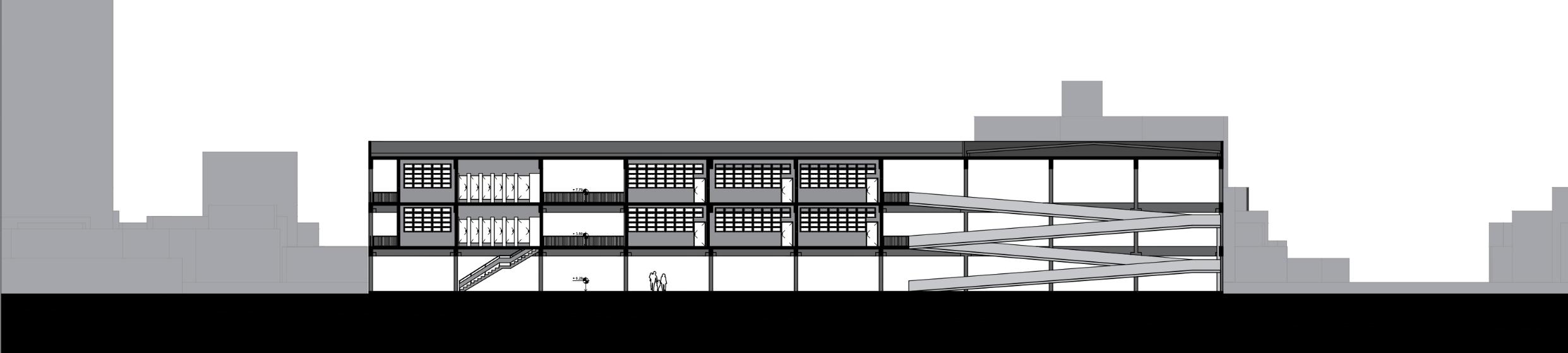

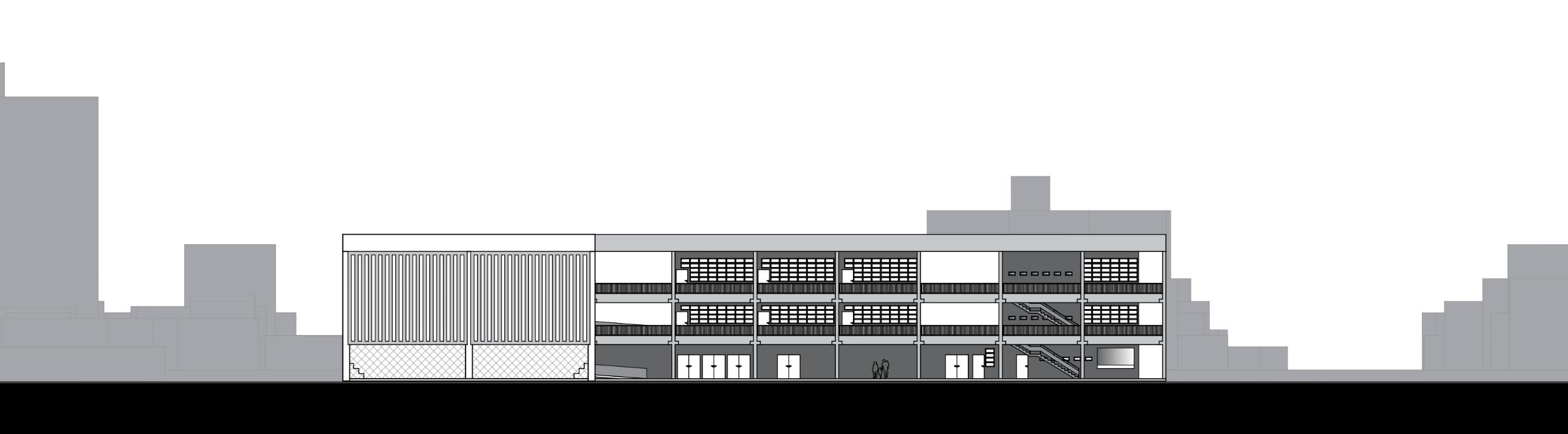

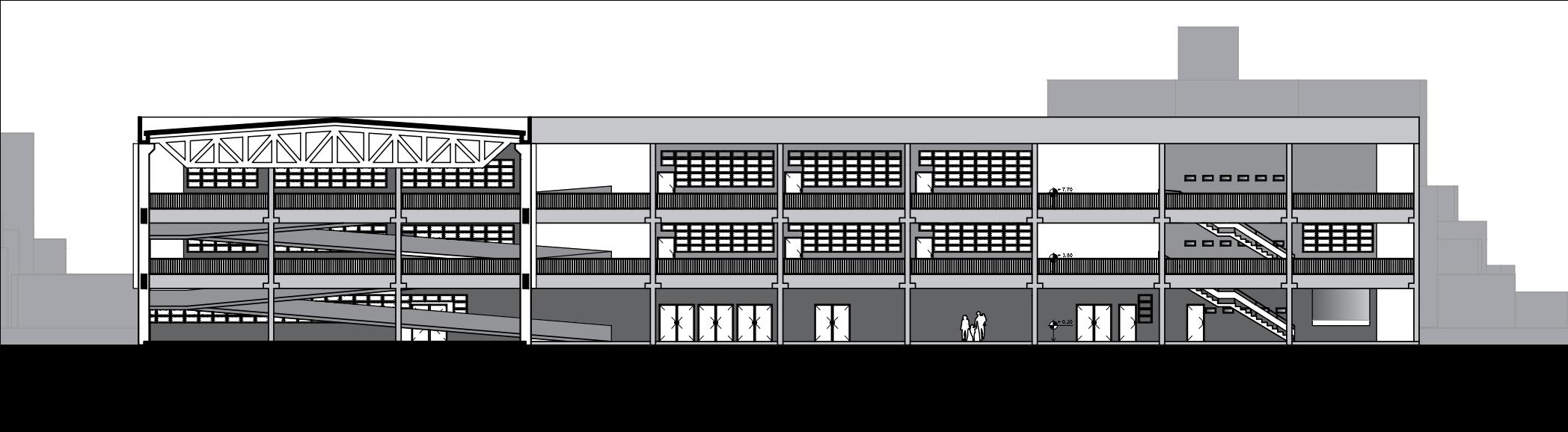

CorteA-A
CorteB-B CorteC-C
14
Asparedesdassalasforamemgeralocupadas porjanelasbasculantes,permitindoomáximo possívelentradadedeluzeventilação.
RuaDoutorLeal/Oeste RuaDiasdaCruz/Sul RuaDoutorBulhões/Leste Fachadas: RuaRamiroMagalhães/Norte
15
PerspectivaIsométrica:
Exteriordaescola:
16
Interiordaescola:
Saladeaula Biblioteca
17
DetalhamentodeBanheiro:
Nãoéumprojeto,foiumtrabalhodaauladeAutocad, emqueoprofessorpediuparaosalunoscriarumbanheiro emumformatoretangular,edepoisdetalharsuas informações.
Decidiincluirnesseportfólio,vistoqueporserum trabalhodedicadototalmenteaousodeAutocad,ele demonstramelhorasminhashabilidadeemrelaçãoaesse software.

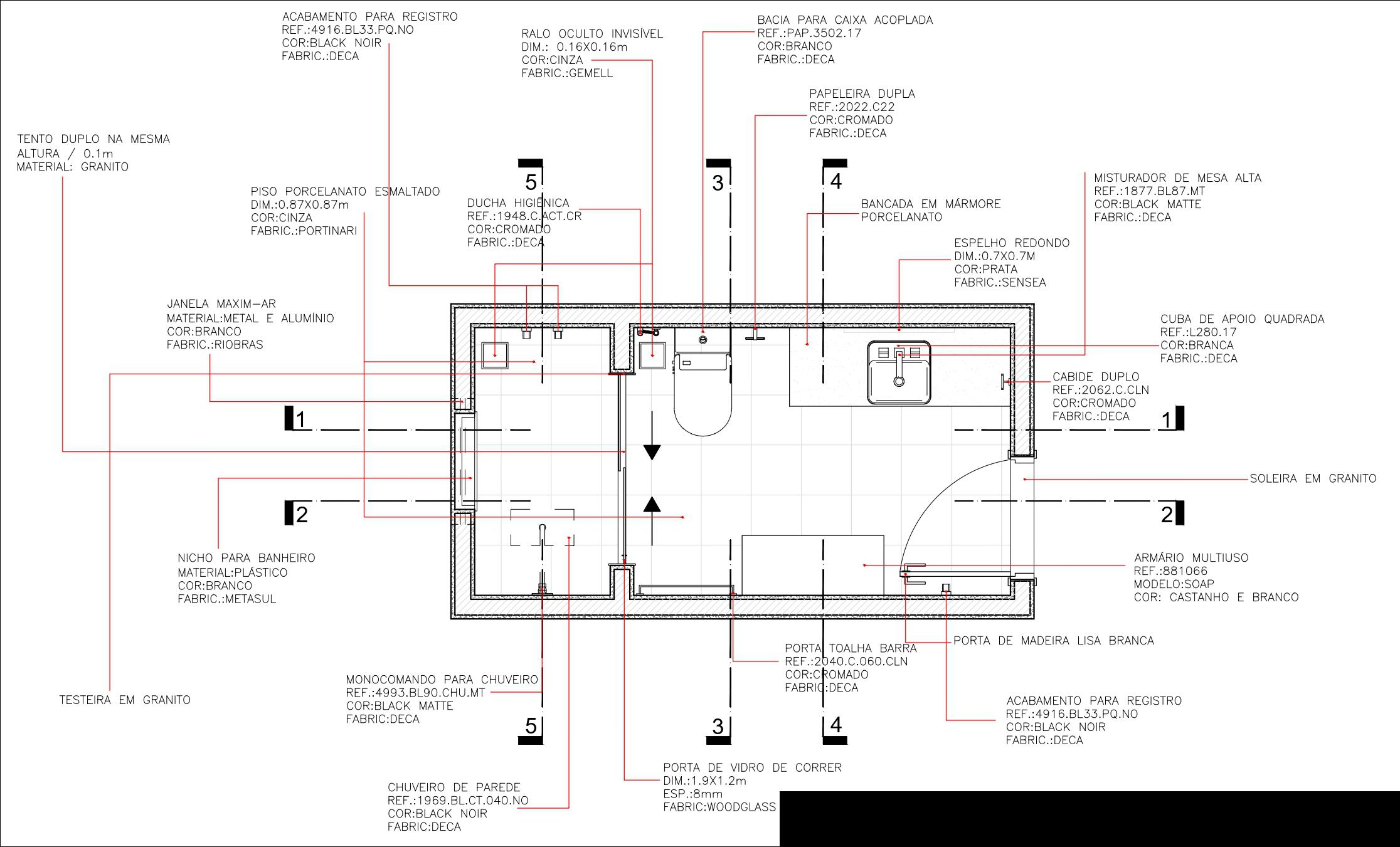

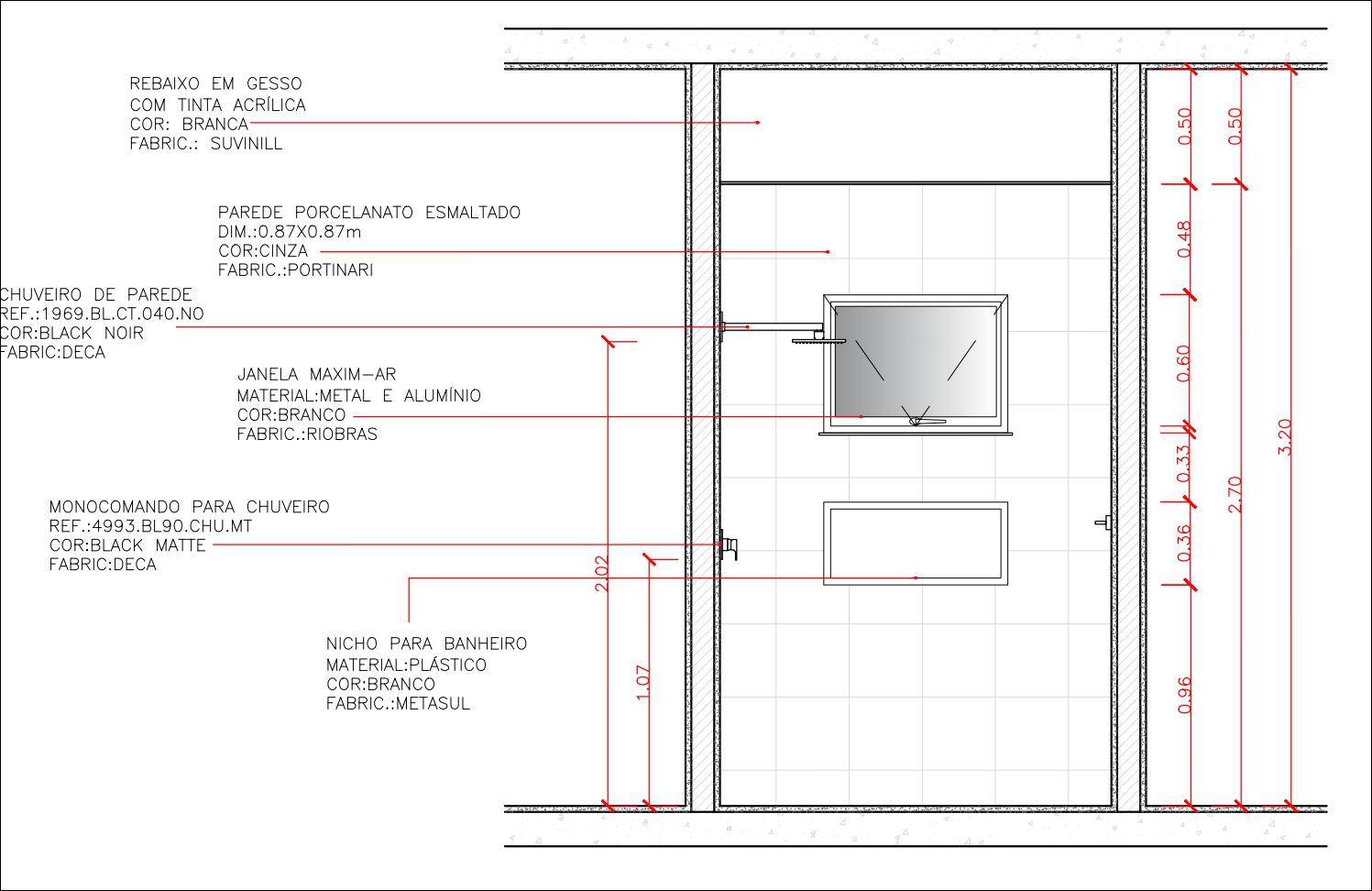

Plantadeespecificação
18
Plantapontoshidrossanitários
19

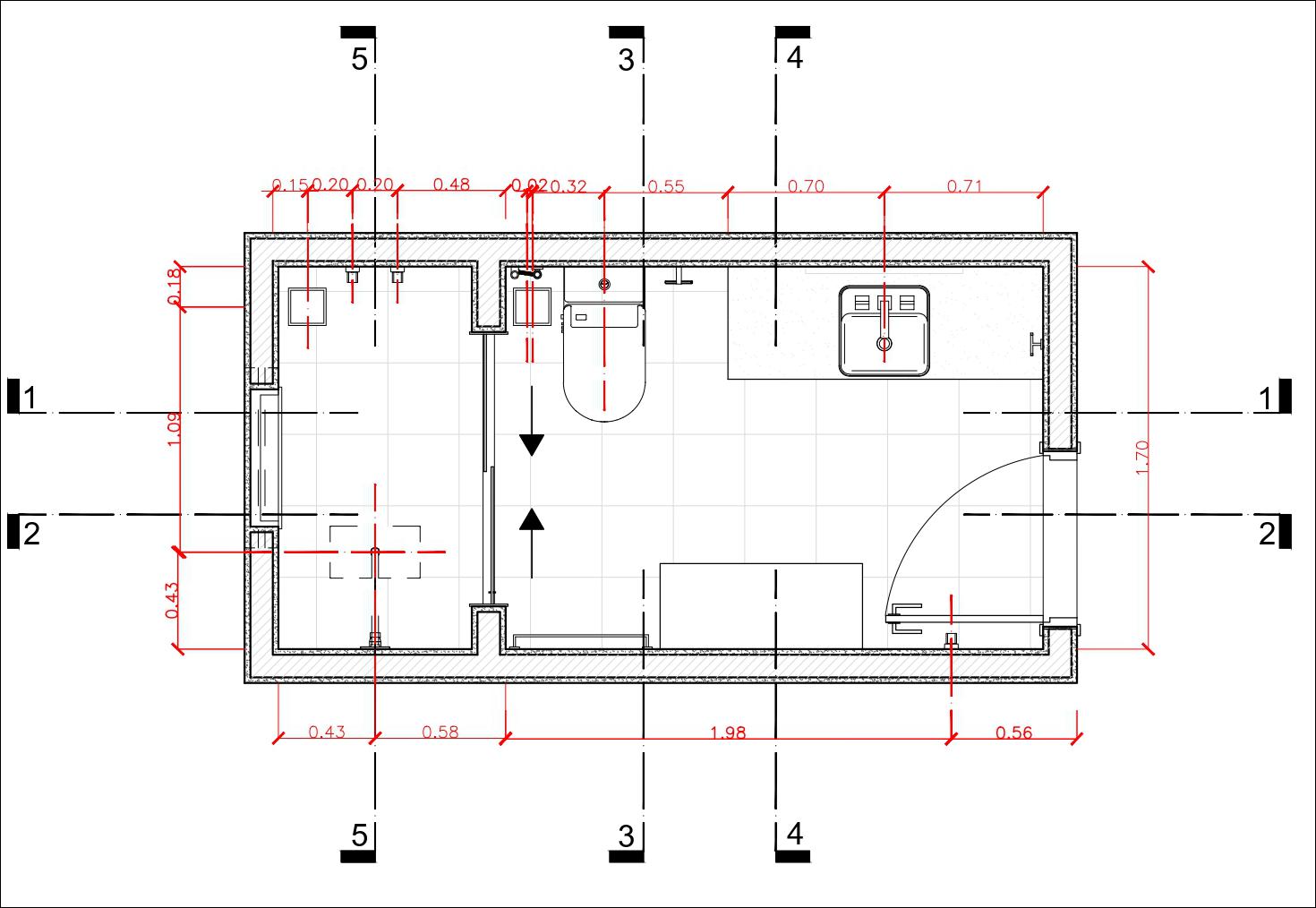

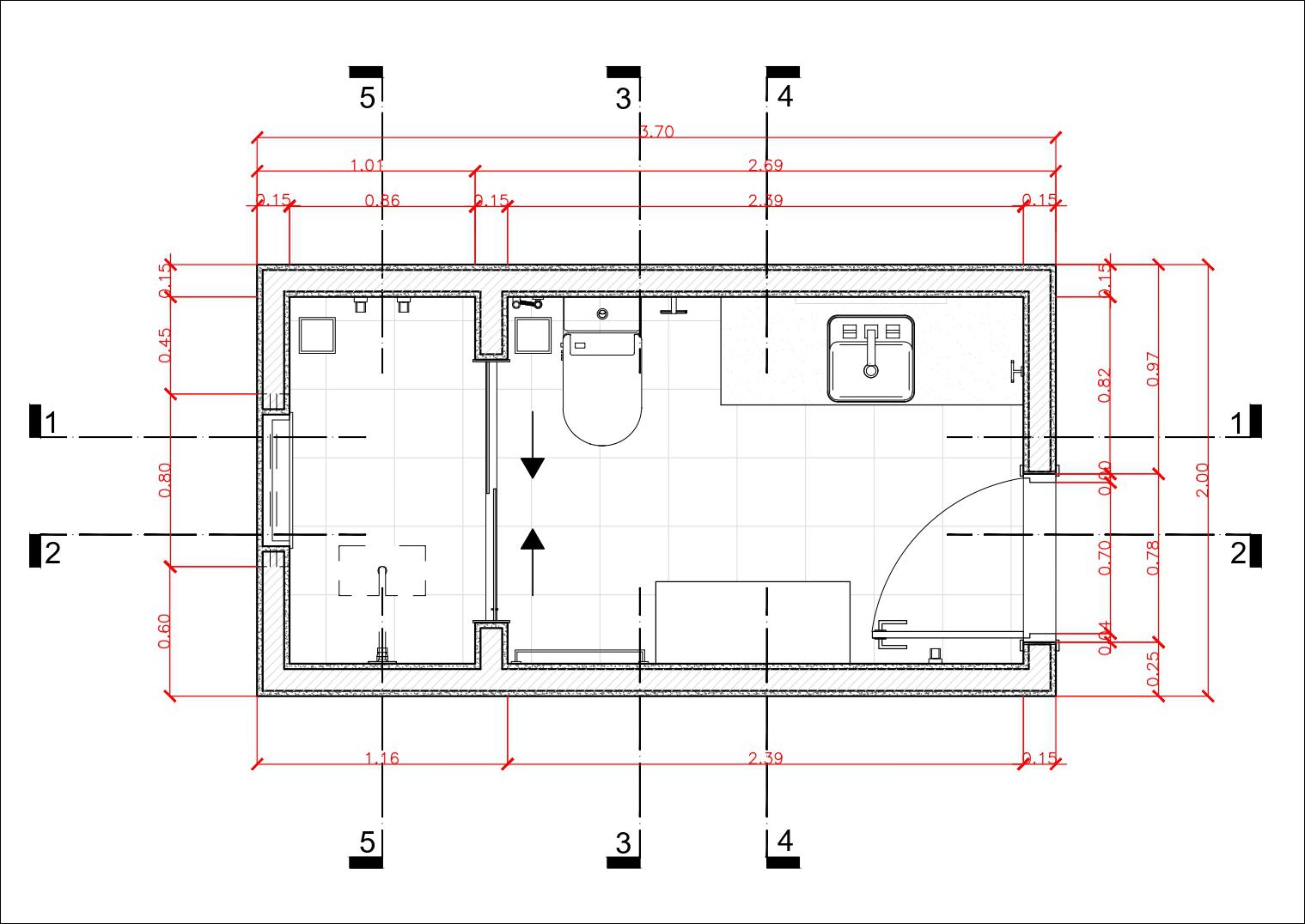

Plantabaixacotada
20

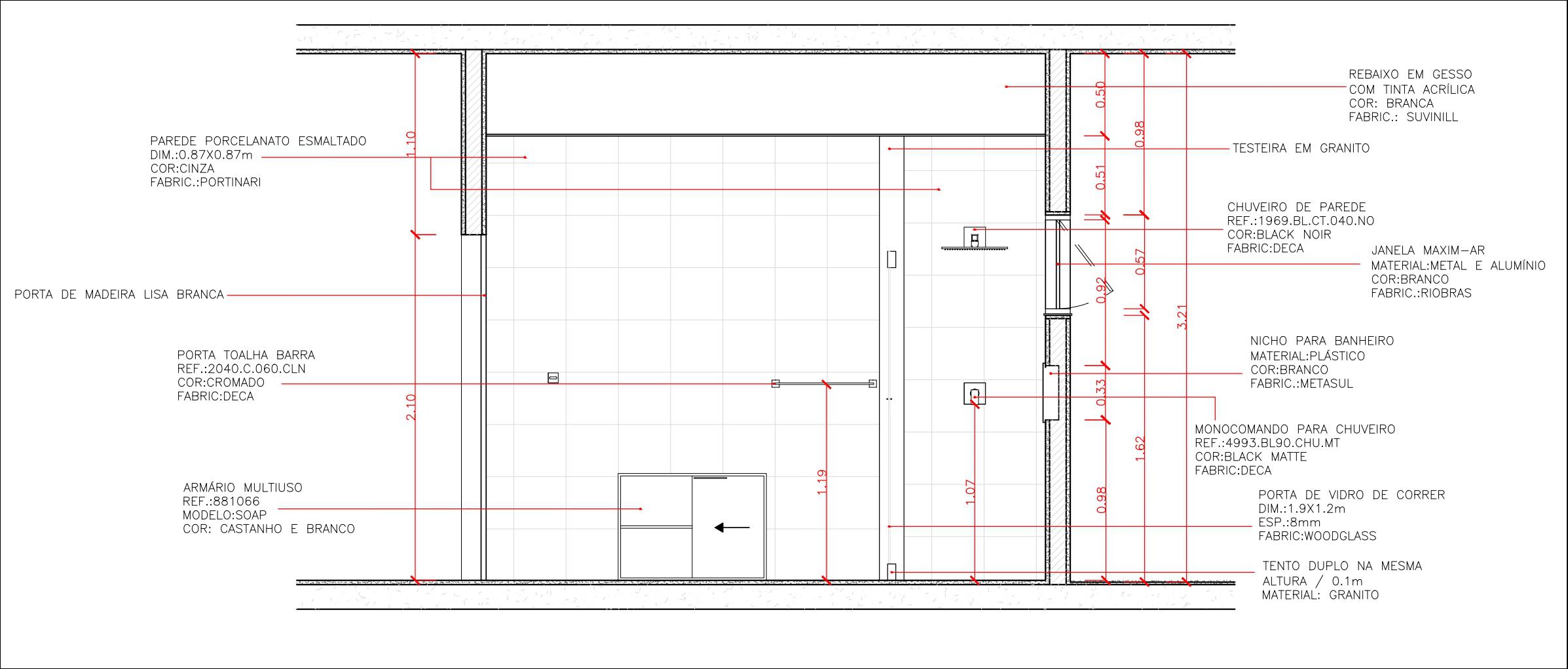

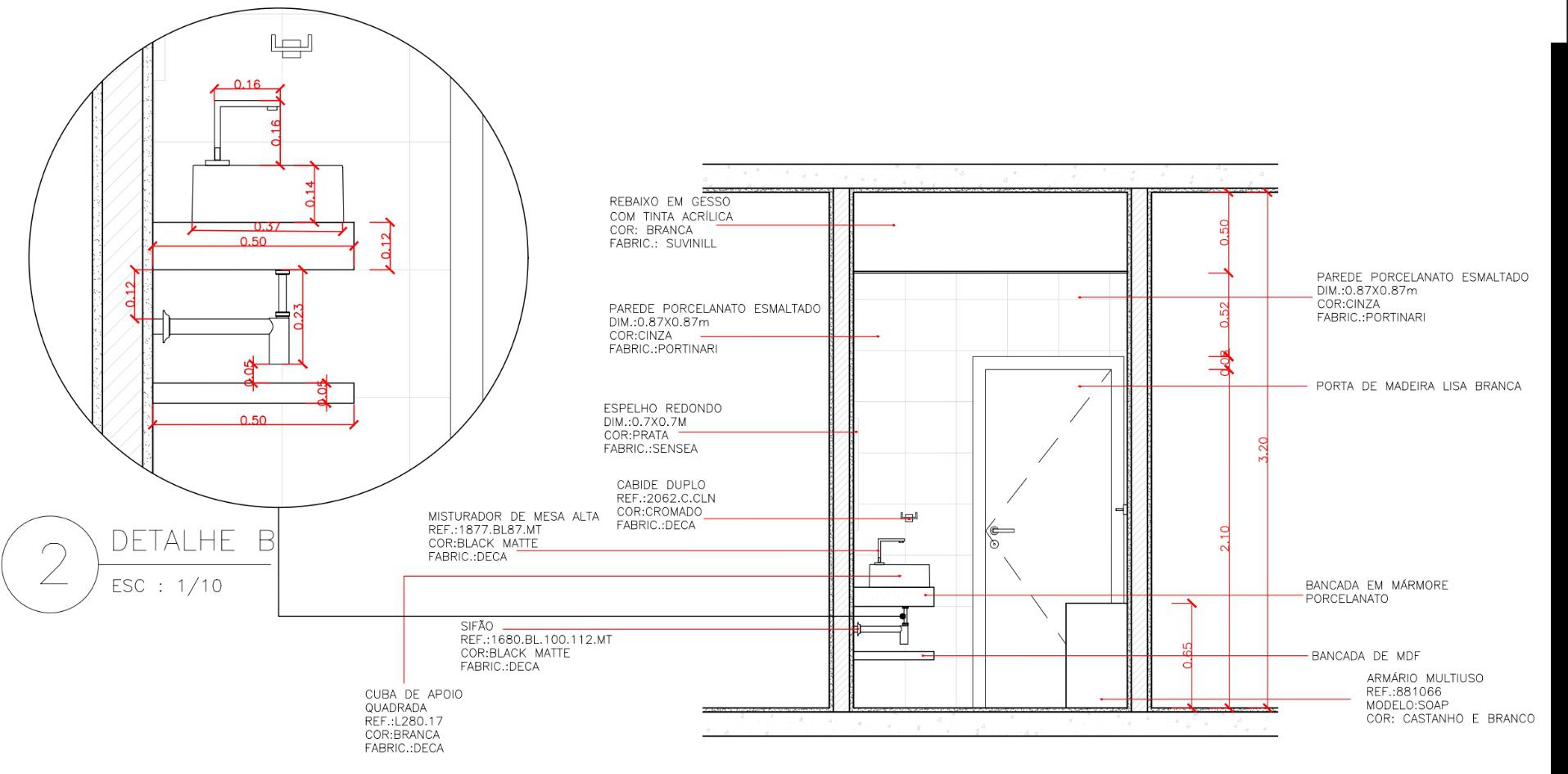

Corte2
Corte1

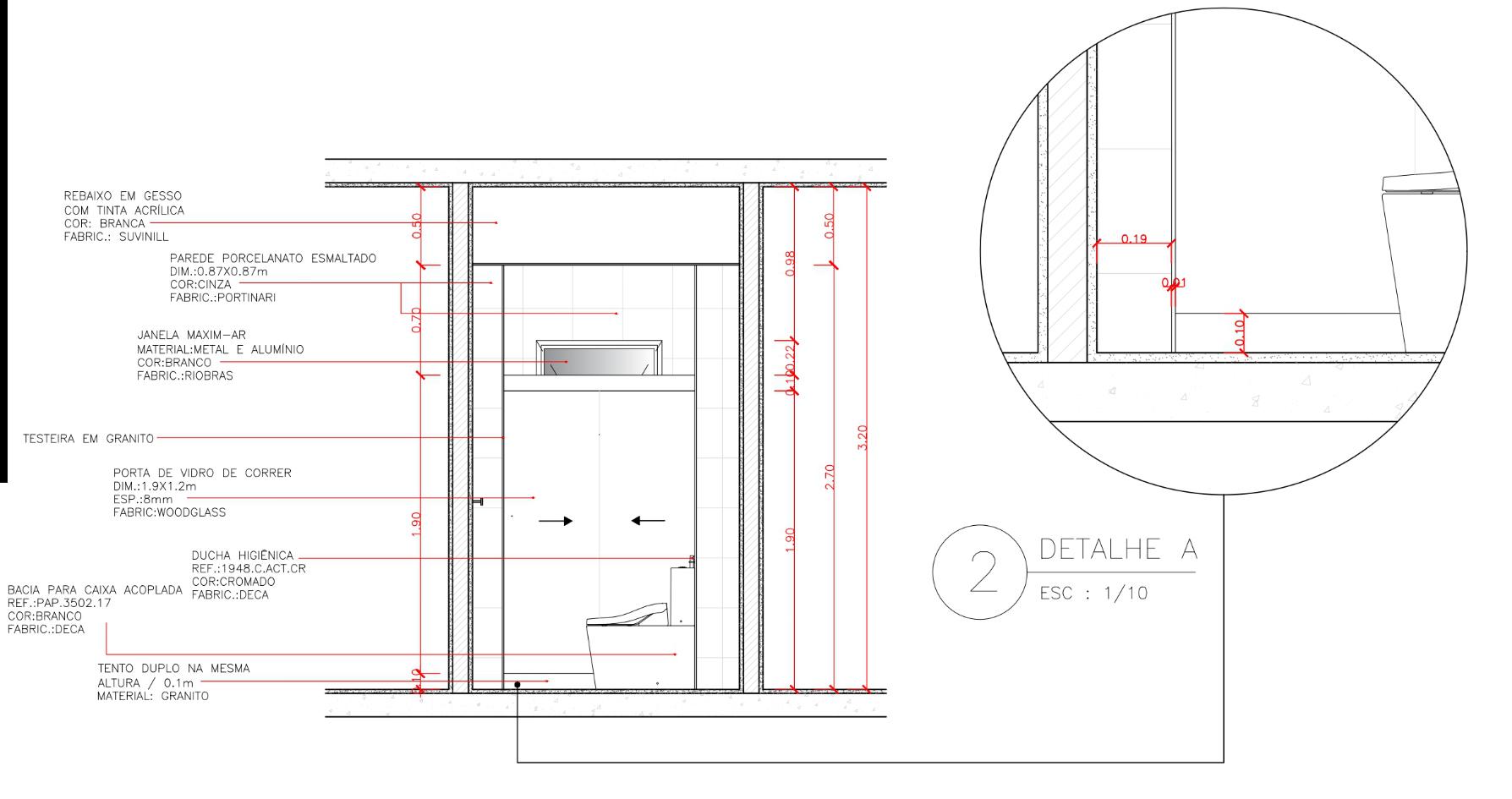

21 Corte3com detalhamento Corte5com detalhamento Corte4

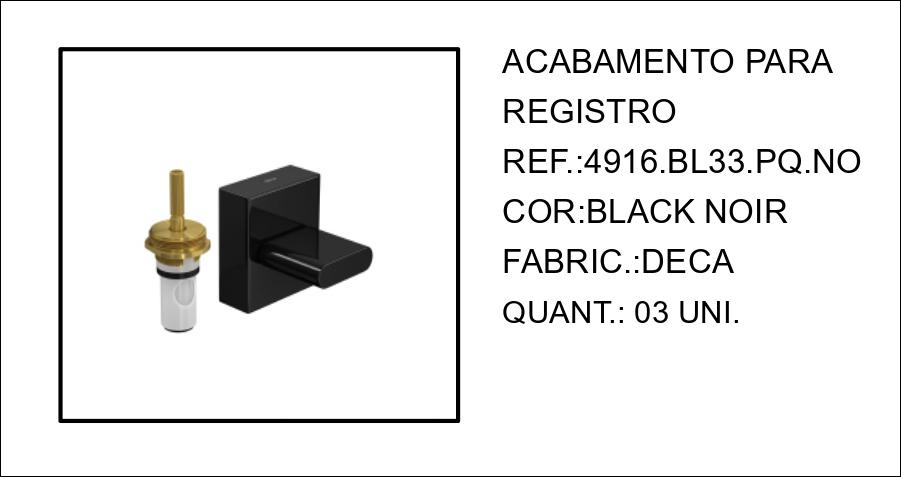

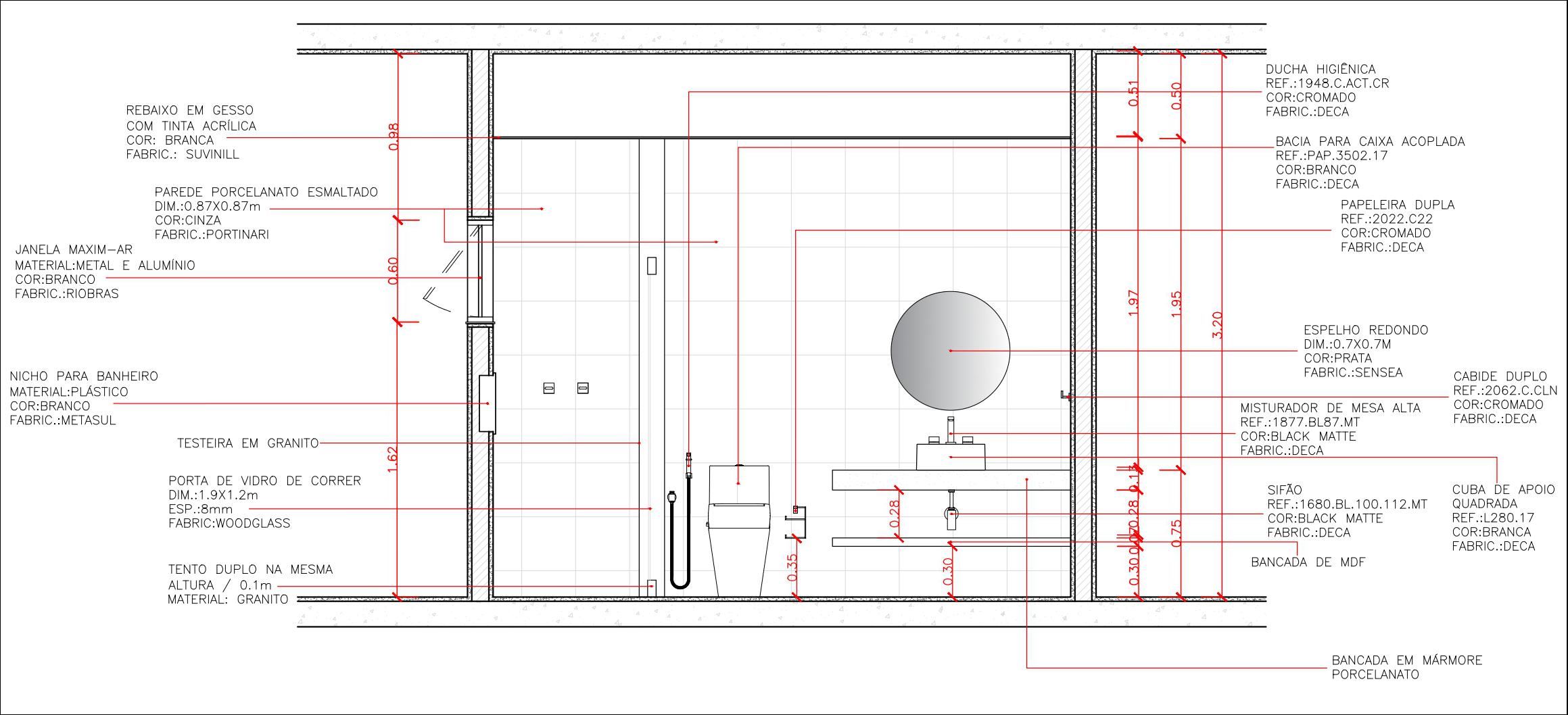

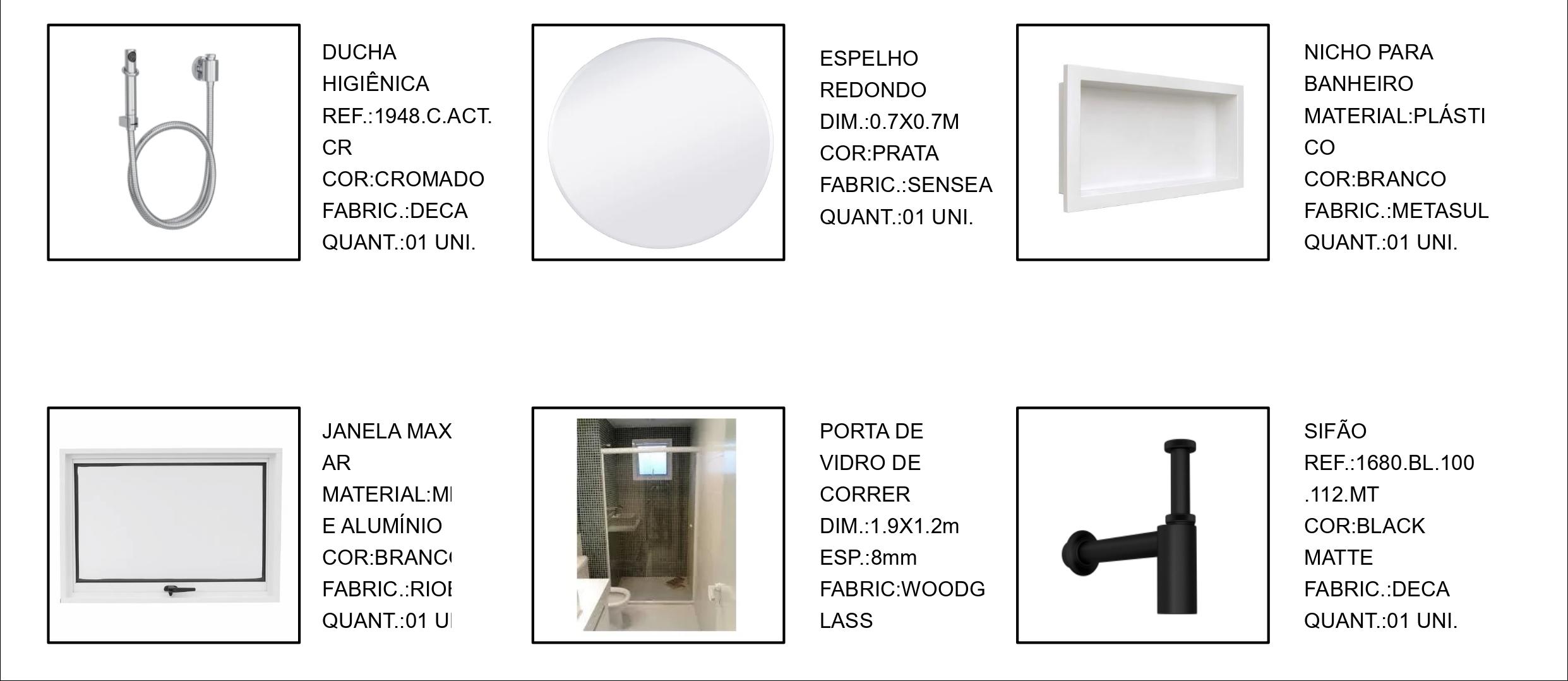

Informaçõesdosmateriaisutilizados:
22
23
