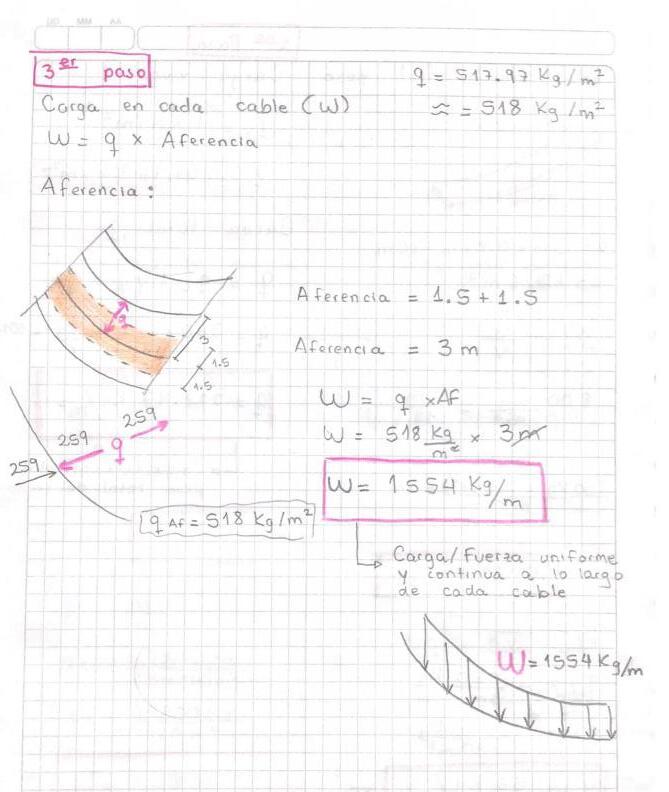

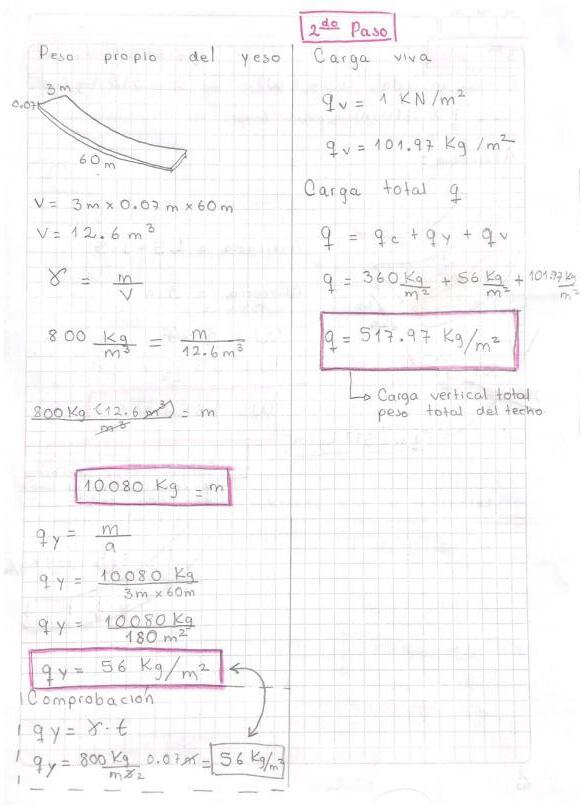

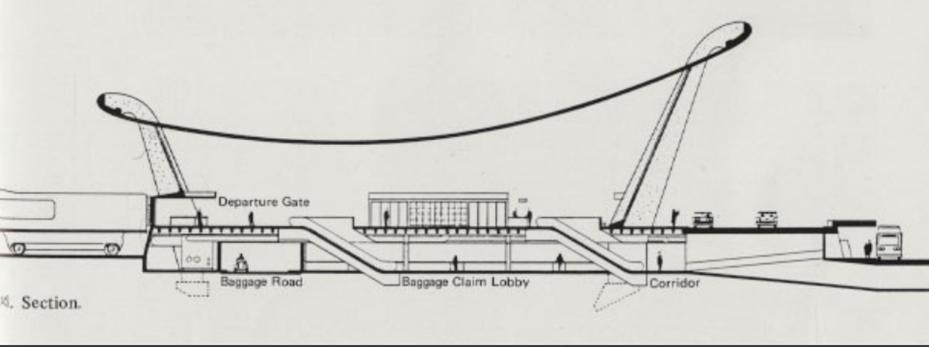

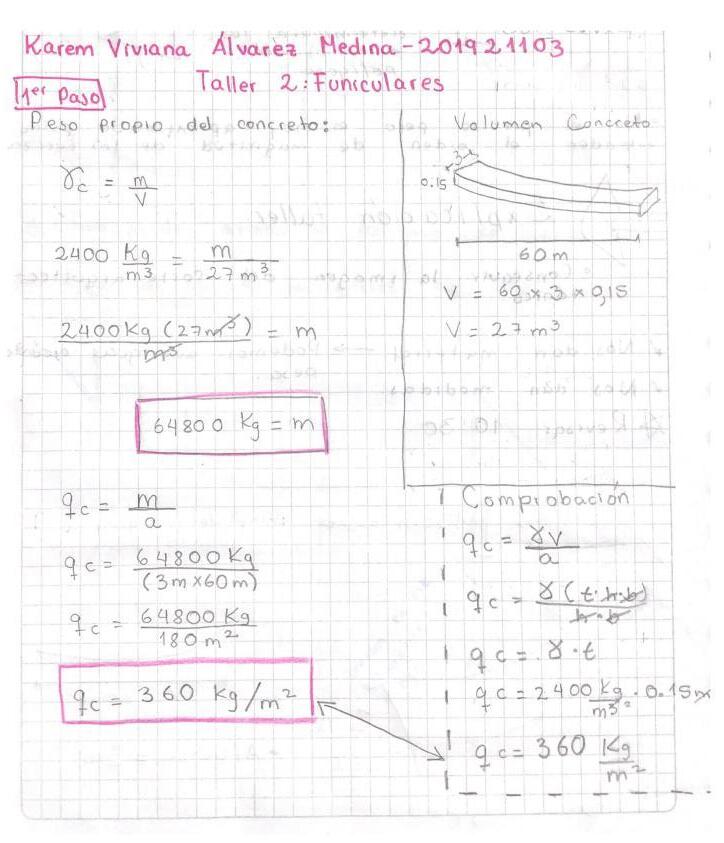

L= 60 m 9,324 Trazado Escala de las longitudes Unidad de medida (m) 0 10000 20000 50000 Escala de las fuerzas Unidad de medida (kg) 0 10 20 50

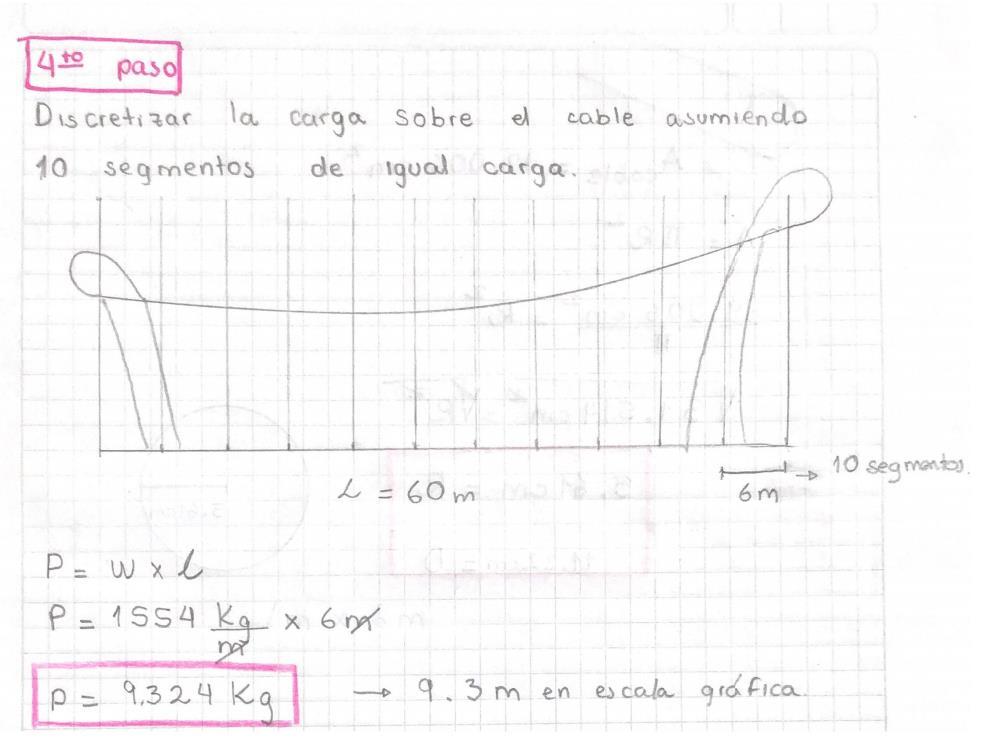

9,324 L= 60 m Cuarto paso A B Escala de las longitudes Unidad de medida (m) 0 10000 20000 50000 Escala de las fuerzas Unidad de medida (kg) 0 10 20 50
A partir del trazado se encuentran las fuerzas
9,324 L= 60 m
A B
Escala de las longitudes Unidad de medida (m) 0 10000 20000 50000 Escala de las fuerzas Unidad de medida (kg) 0 10 20 50
Quinto paso: Polígono de fuerza
93240 kg
9324 kg
Escala de las fuerzas
Unidad de medida (kg)
129489 kg
Comprobación: Los segmentos interiores del polígono siempre van a tener una magnitud de fuerza menor que los exteriores
FUERZADETRACCIÓNENA
T1=133765kg
T2=141381kg
FUERZADETRACCIÓNENB

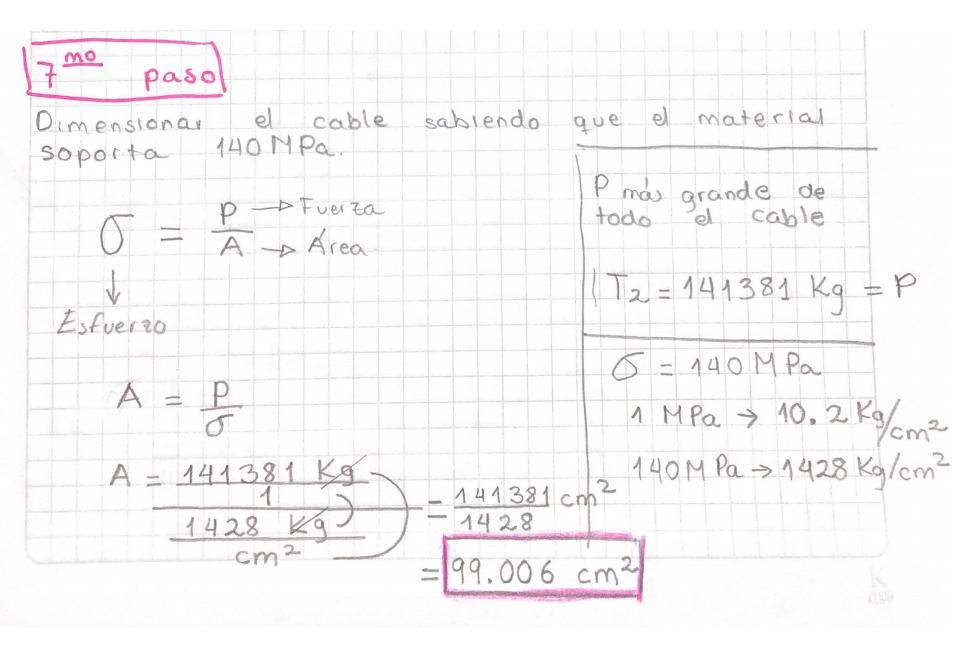

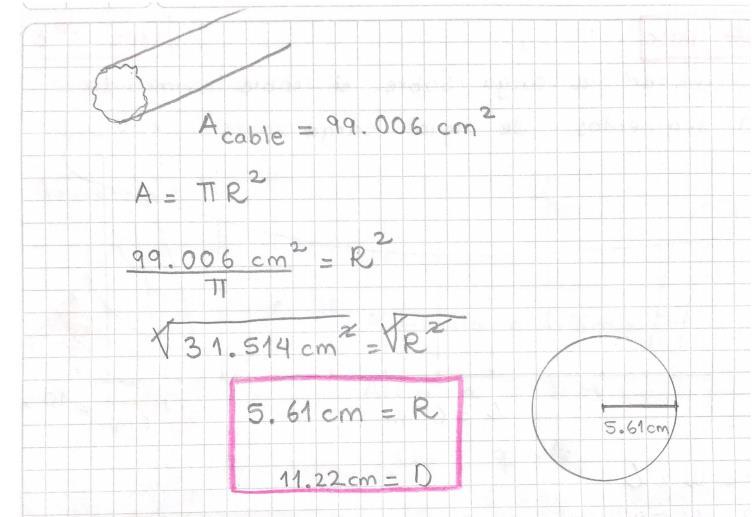

Respuesta: La carga máxima en el cable se da más cerca al apoyo B con un total de 141381 kg
9324 kg
Polo
0 10000 20000 50000
Sexto paso: comprobación de la catenaria
Por medio de la proyección de los segmentos correspondientes al polígono de fuerzas, se puede comprobar que la cubierta es la resultante de una estructura funicular.
A B
Hoja de Trabajo 6
