Architecture Portfolio 2023 PL by Kamila Czech

ARCH

PORTFOLIO.

2023.

KAMILA WESOŁOWSKA WYBRANE PRACE

UMIEJĘTNOŚĆI: AUTOCAD ARCHICAD

PHOTOSHOP INDESIGN

SKETCHUP

LUMION

TWINMOTION

JĘZYKI:

J. POLSKI | OJCZYSTY

J. ANGIELSKI | C1

EDUKACJA:

POLITECHNIKA KRAKOWSKA

Architektura i Urbanistyka studia inżynierskie 2019 - 2023

POLITECHNIKA KRAKOWSKA

Architektura i Urbanistyka studia magisterskie 2023 - ...

OSIĄGNIĘCIA:

KONKURS NA PROJEKT STATUETKI MAŁOPOLSKIEGO FIOKA | 2021 III miejsce

INŻYNIERSKI DYPLOM ROKU

WYDZIAŁU ARCHITEKTURY | 2023 nominacja

KAMILA

WESOŁOWSKA

Jestem studentką I roku, II stopnia studiów architektonicznych na Wydziale Architektury Politechniki Krakowskiej. Moimi zainteresowaniami w obszarze akademickim jest przedewszystkim konserwacja zabytków i projektowanie budynków użyteczności publicznej. W przyszłej pracy zawodowej właśnie na tym chciałabym się skupić. Oprócz studiów pasjonuję się muzyką, kinematografią, fotografią analogową, komiksami i sztuką. Tworzę obrazy, grafiki oraz animacje.

3 SPIS TREŚCI. SPIS TREŚCI 04.

14.

18. 24.

01. EXPRESSIVUS GENIUS LOCI Praca dyplomowa inżynierska 04.

02. EKO FARMA MLECZNA Projekt semestralny z IV roku studiów 14.

03. MOTEL NA ISLANDII Projekt semestralny z III roku studiów 18. 04. INNE DZIAŁANIA ARTYSTYCZNE 24.

Inżynierska praca dyplomowa | 2023

Pełny tytuł projektu: Expressivus Genius Loci

Adaptacja dawnego budynku posterunku i aresztu śledczego w Legnicy na Muzeum Miejsca i Centrum Pomocy

Zagrożonej Młodzieży

Promotor: dr inż. arch. Marta A. Urbańska prof. PK

Przedmiotem mojej pracy inżnierskiej była adaptacja dawnego budynku po-

sterunku i Aresztu Śledczego w Legnicy. Przyciągneła mnie do tego miejsca przedewszystkim jego historia. Powstał on w 1927 r. i na początku spełniał funkcje posterunku policji. Po upadku

Republiki Weimarskiej, budynek znajdujacy się przy ul. Daszyńskiego 18

przeistoczył się w siedzibę Gestapo. Po II Wojnie Światowej, w wyniku wkroczenia Armii Czerwonej do Legnicy,obiekt został zmieniony w siedzibę

Urzędu Bezpieczeństwa Publicznego i tajnej sowieckiej policji politycznej NKWD. W czasach tych był miejscem

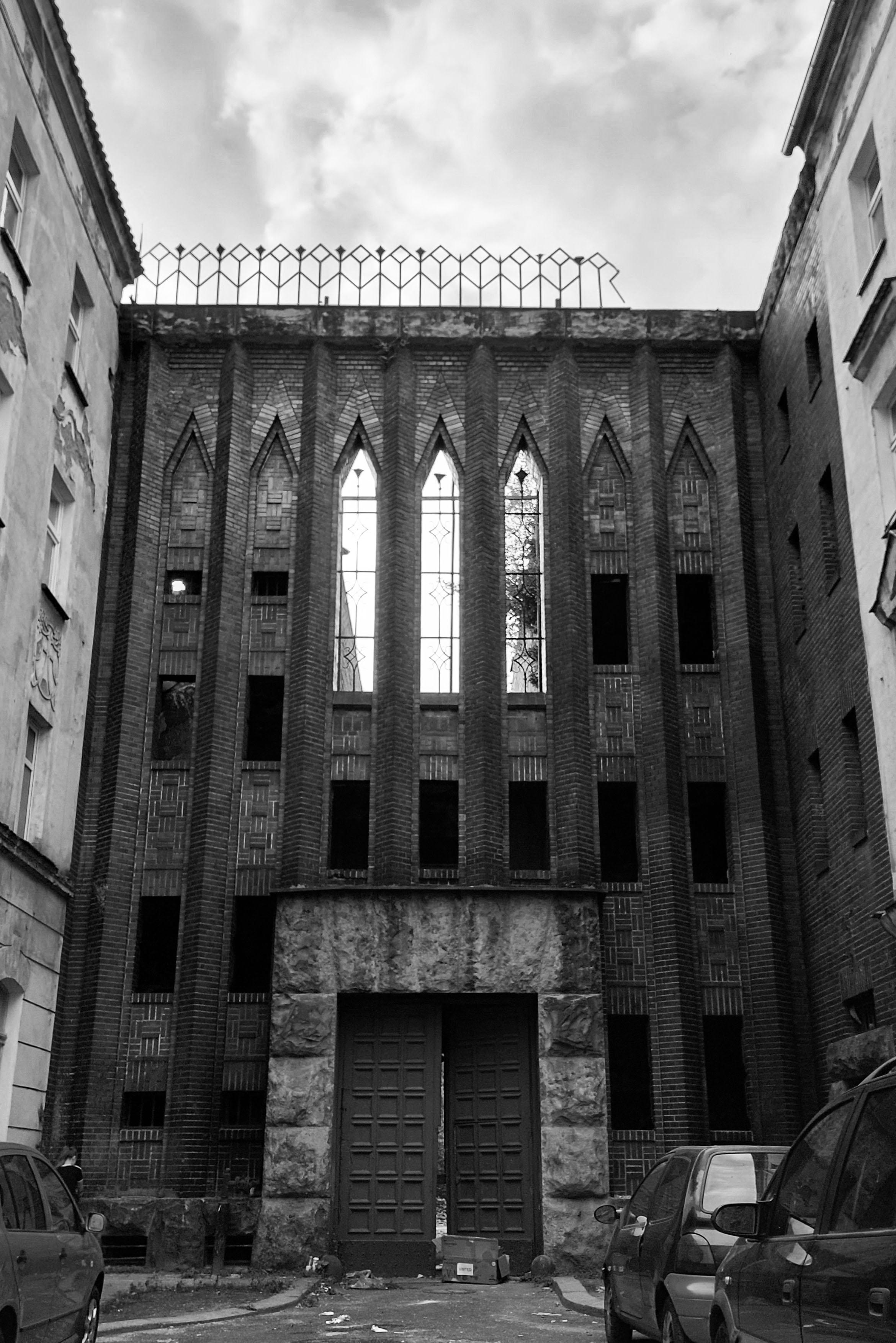

przetrzymywania i torturowania więźniów. Budynek bogaty jest w wartości zarówno historyczne i niematerialne, jak i naukowo - artystyczne. Jego unikalna i niepowtarzalna forma fasady jest wyjątkowym przykładem ekspresjonizmu gotycyzującego, widać w nim piękno detalu architektonicznego. W projekcie starałam się uwzględnić zarówno zapotrzebowania samej historii - jej godne upamiętnienie, jak i potrzebę samej Legnicy, na rewitalizację i stworzenie nowych miejsc umożliwiających rozwój miasta i jego mlodzieży.

EXPRESSIVUS GENIUS LOCI

KAMILA WESOŁOWSKA 4 01.

INWENTARYZACJA.

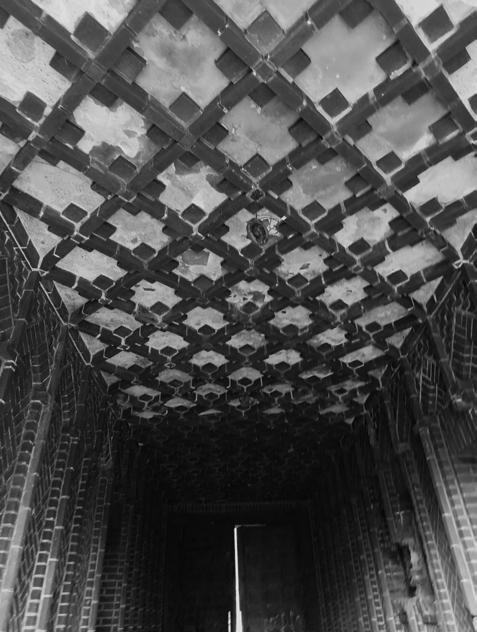

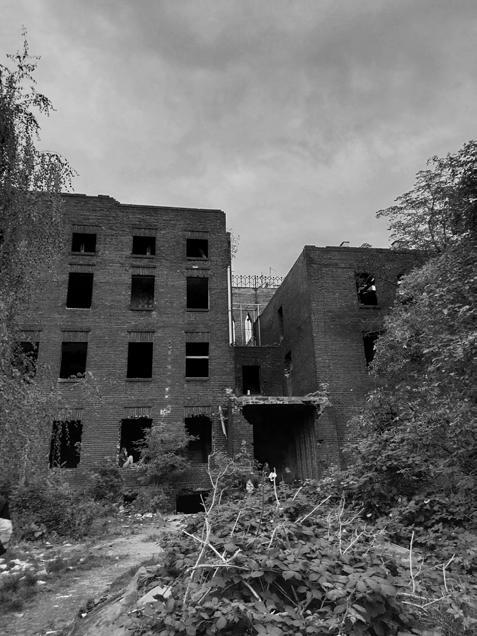

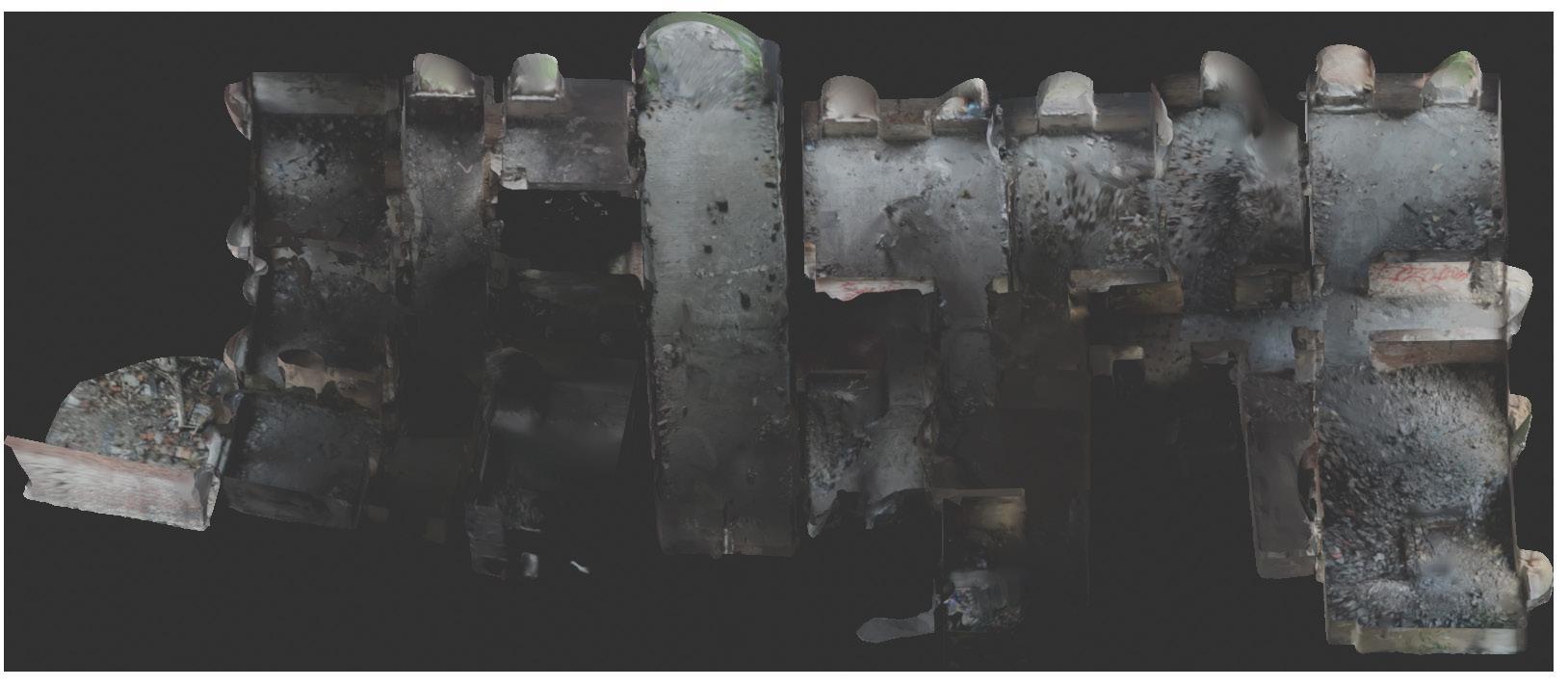

Obecnie budynek znajduję się w rękach prywatnych właścicieli i z roku na rok coraz bardziej niszczeje. Przez brak dostępnej, pełnej inwentaryzacji, musiałam ją wykonąć sama. Projekt poprzedziły więc badania in situz: pomiary, dokumntacja budynku, jak i wywiady środowiskowe. Parter budynku został przezemnie zeskanowany metodą skaningu fotograficznego.

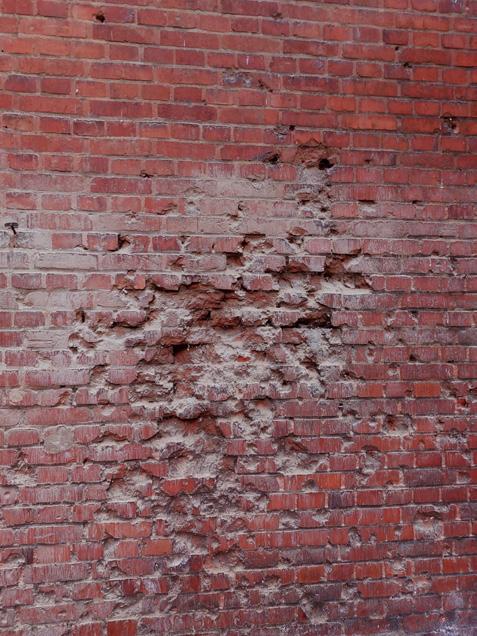

Niestety, jego znaczna część znajduję się w ruinie, a ważne miejsca historyczne, jak np. ściana ze śladami po prawdopodobnych egzekucjach są niezabezpieczone. Budynek nieformalnie zamieszkują i dewatsują okoliczne dzieci, które jak same twierdzą, nie mają innego miejsca do zabawy.

KAMILA WESOŁOWSKA 6 01. EXPRESSIVUS GENIUS LOCI | 2023

KAMILA WESOŁOWSKA 7 01. EXPRESSIVUS GENIUS LOCI | 2023 część spalona 3150 1790 55 390 55 315 30 365 55 460 395 55 320 40 170 45 350 55 55 235 40 555 40 170 40 600 55 strop żelbetowy 1360 55 520 40 350 12 328 55 3150 55 130 12 210 45 170 40 315 55 340 55 290 55 360 50 455 50 395 1,60 1,60 0,00 0,00 1,60 0,35 1,60 - 0,35 A strop kleina 350 destrukt 0,35 łuki 3150 890 55 395 50 315 30 365 12 499,42 55 340 55 320 40 170 45 350 55 18 29 122 0,09 18 29 0,00 2,47 17,78 29 122 0,00 szacht świetlny 55 328 12 350 40 520 55 55 600 210 40 330 12 486,82 85 345 200 345 1360 destrukt 710 55 280 40 280 655 70 15 16 29 4,20 5,50 4,20 5,50 55 395 50 455 50 360 55 287,41 55 340 55 320 40 170 45 348,58 55 55 520 40 350 12 328 55 350 55 350 45 165 40 320 55 340 55 215 12 650 30 315 55 390 55 55 600 40 540 12 488 55 1360 350 3150 1790 3150 szacht świetlny część spalona 6,60 8,30 6,60 5,50 55 395 50 315 30 365 12 499,42 55 340 55 530 35,67 357,91 55 55 600 40 170 40 828,82 55 55 395 50 455 50 360 55 300 60 340 55 320 40 560 55 55 1250 55 350 1360 350 3150 1790 3150 szacht świetlny część spalona część spalona 9,40 8,30 55 1650 55 55 1680 55 55 300 55 360 50 255 55 145 400 55 55 1360 350 szacht świetlny część spalona część spalona 9,40 11,50 1090 1400 1810 1840 500 455 505 260 290 360 350 1400 9,80 11,90 11,90 55 348,58 45 170 40 320 55 340 55 301,42 55 360 305 55 145 50 395 55 3150 PIWNICA PARTER PIĘTRO I PIĘTRO II PIĘTRO III RZUT DACHU

ADAPTACJA.

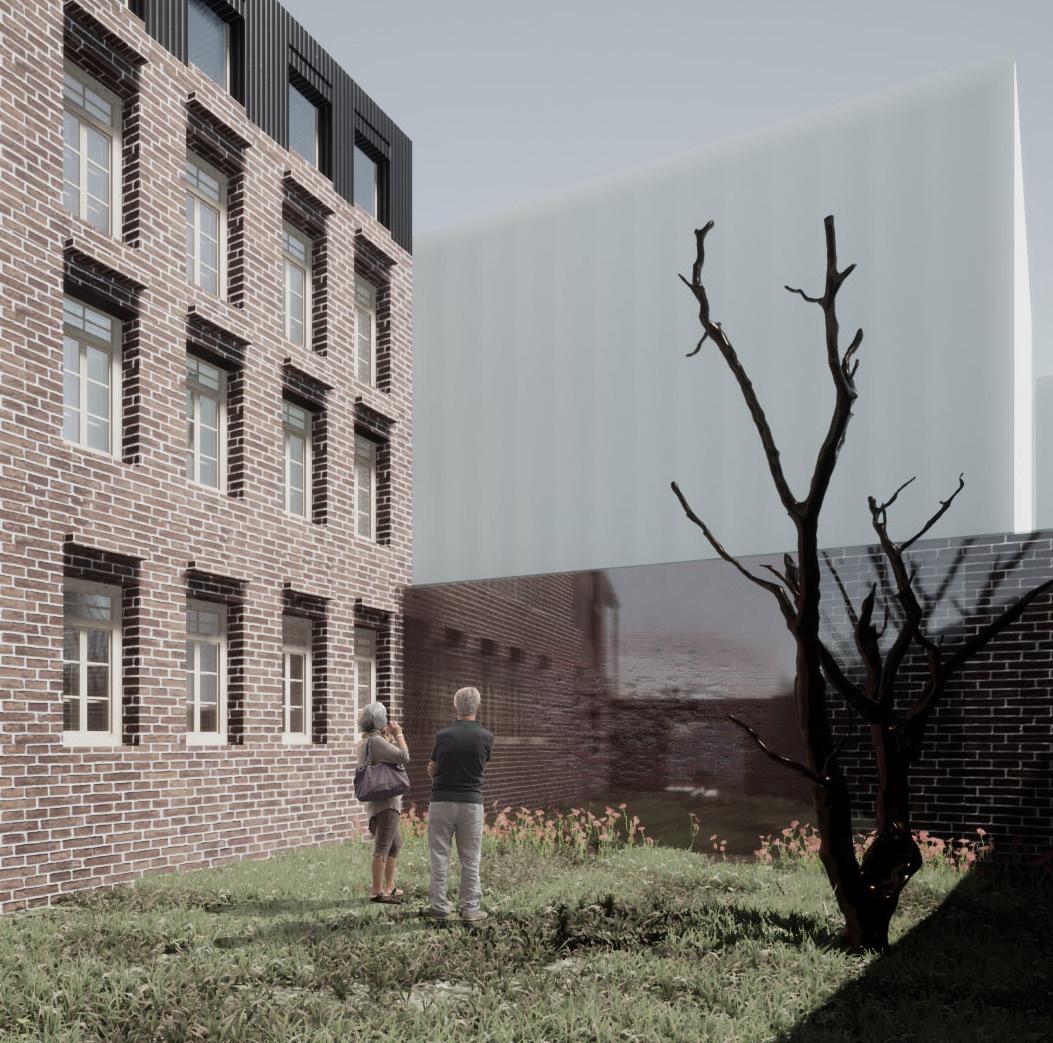

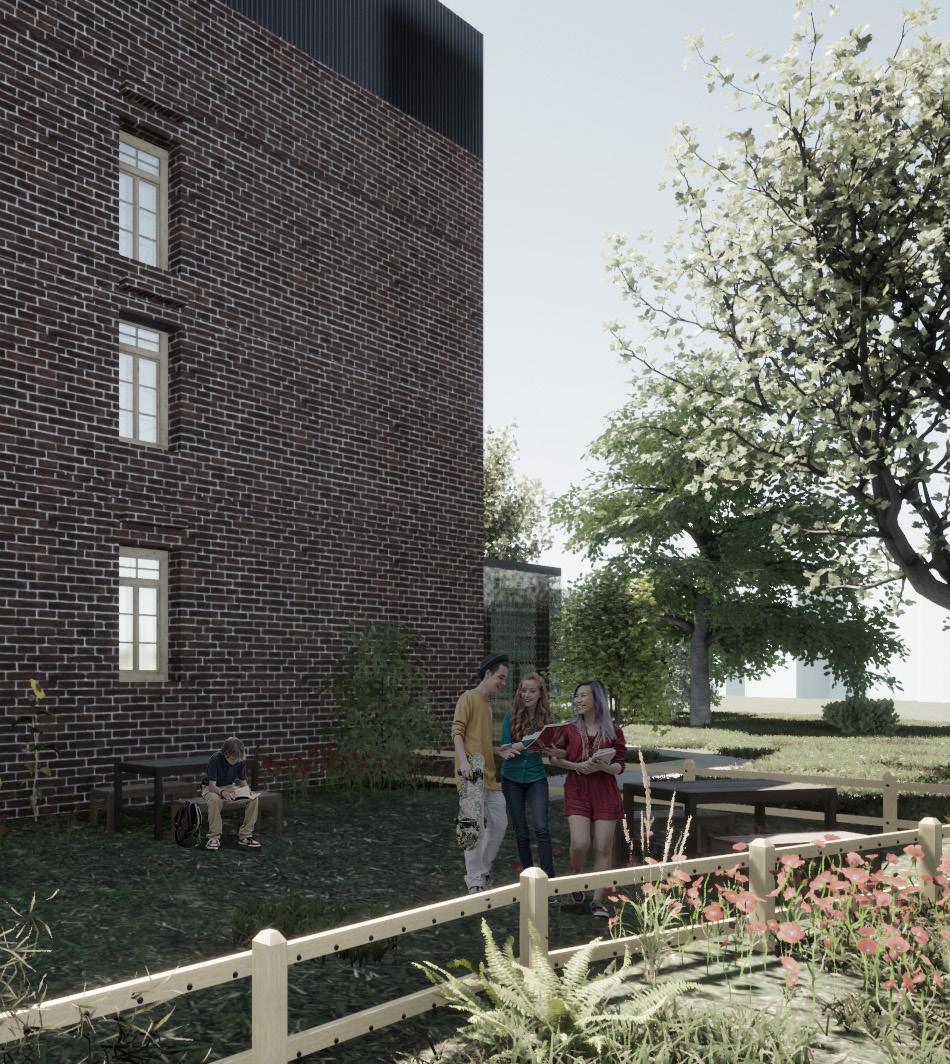

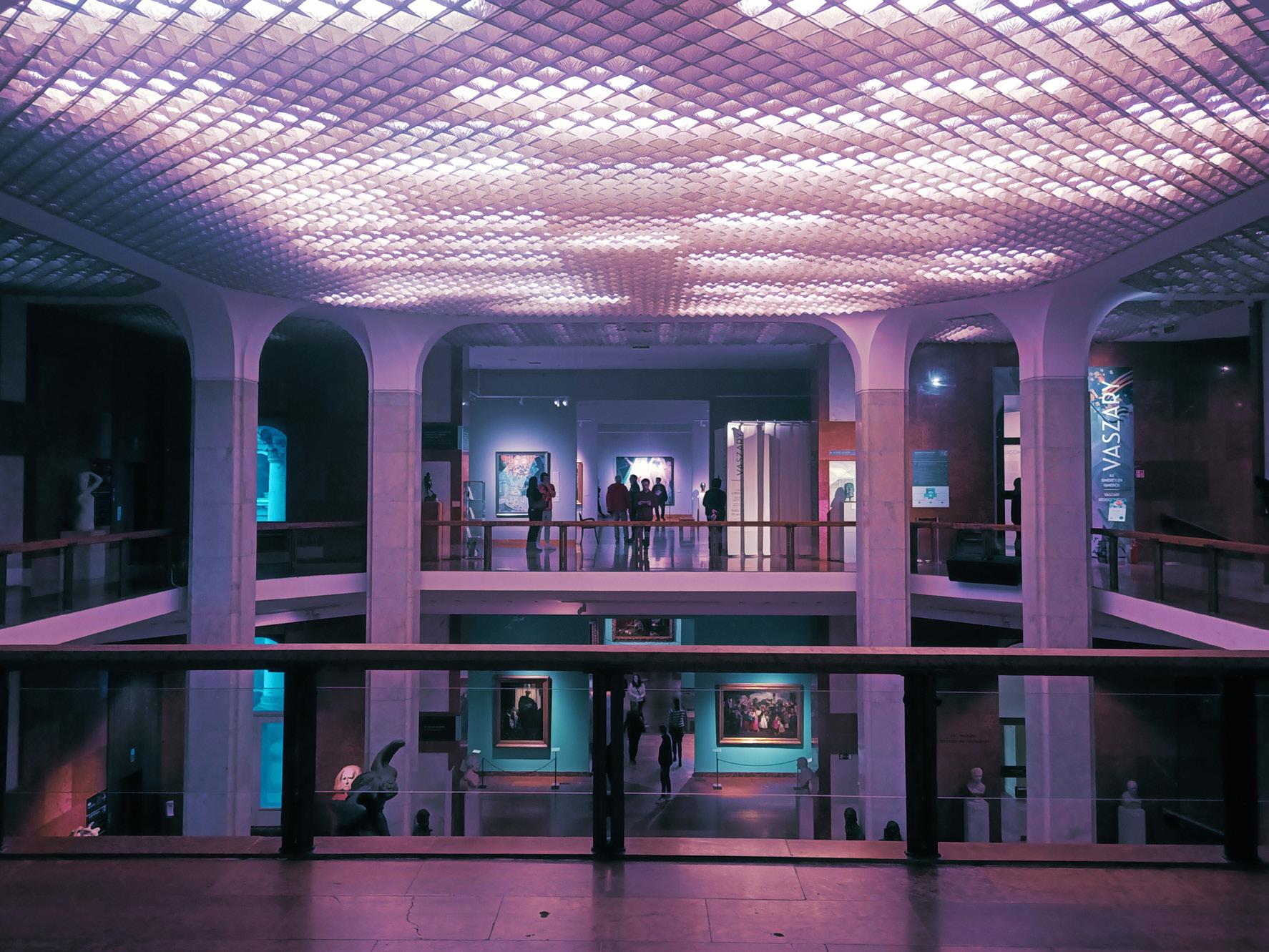

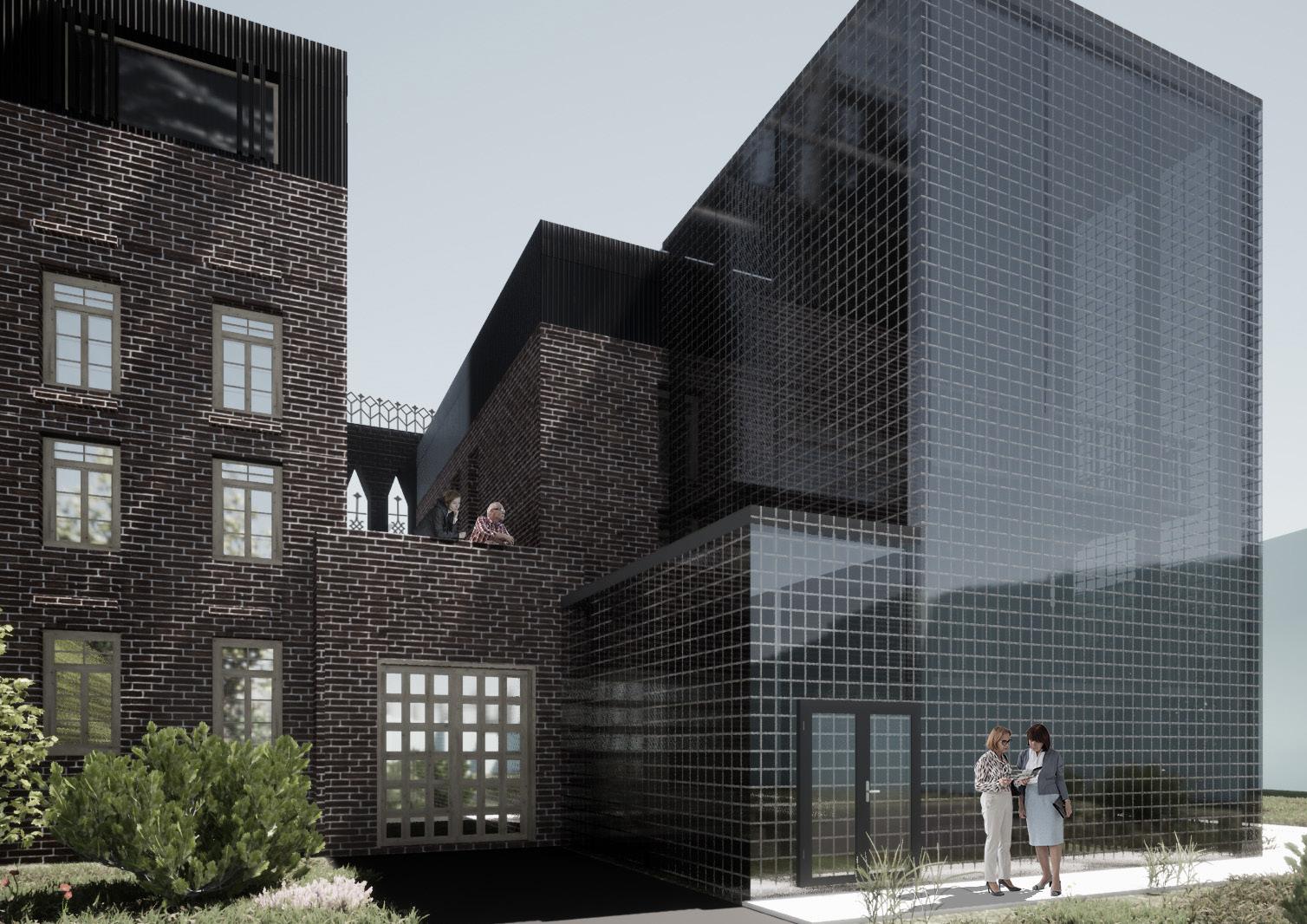

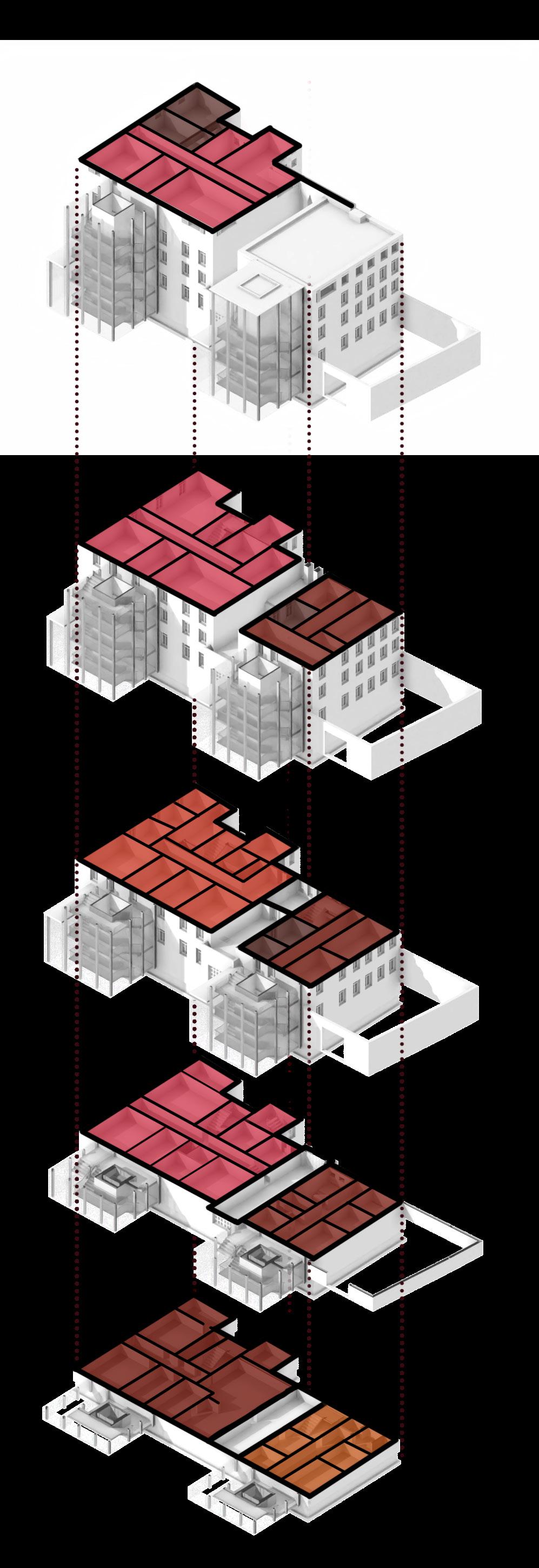

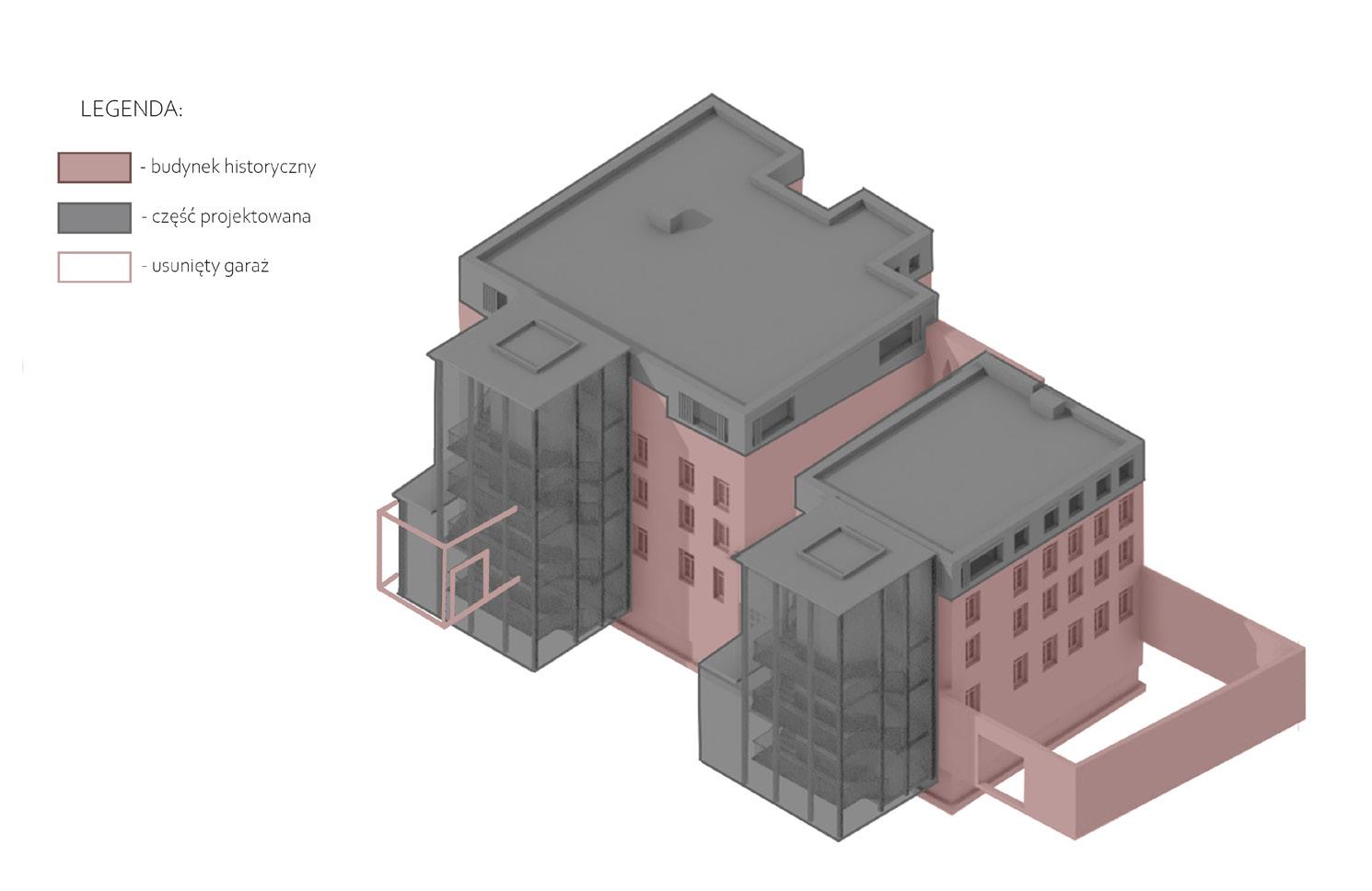

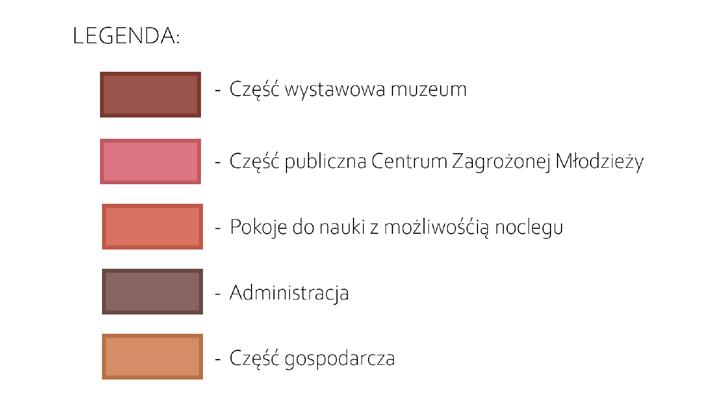

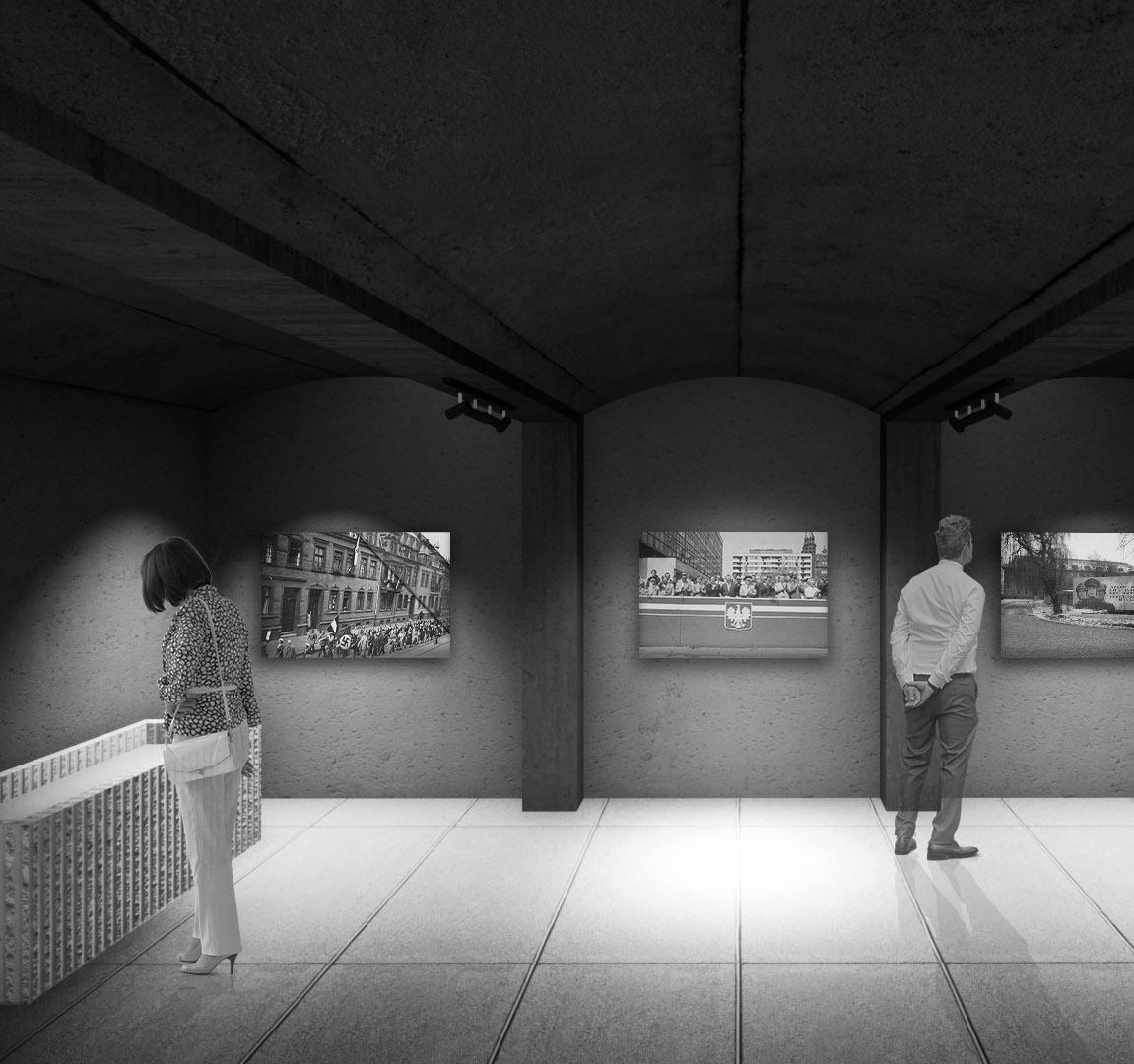

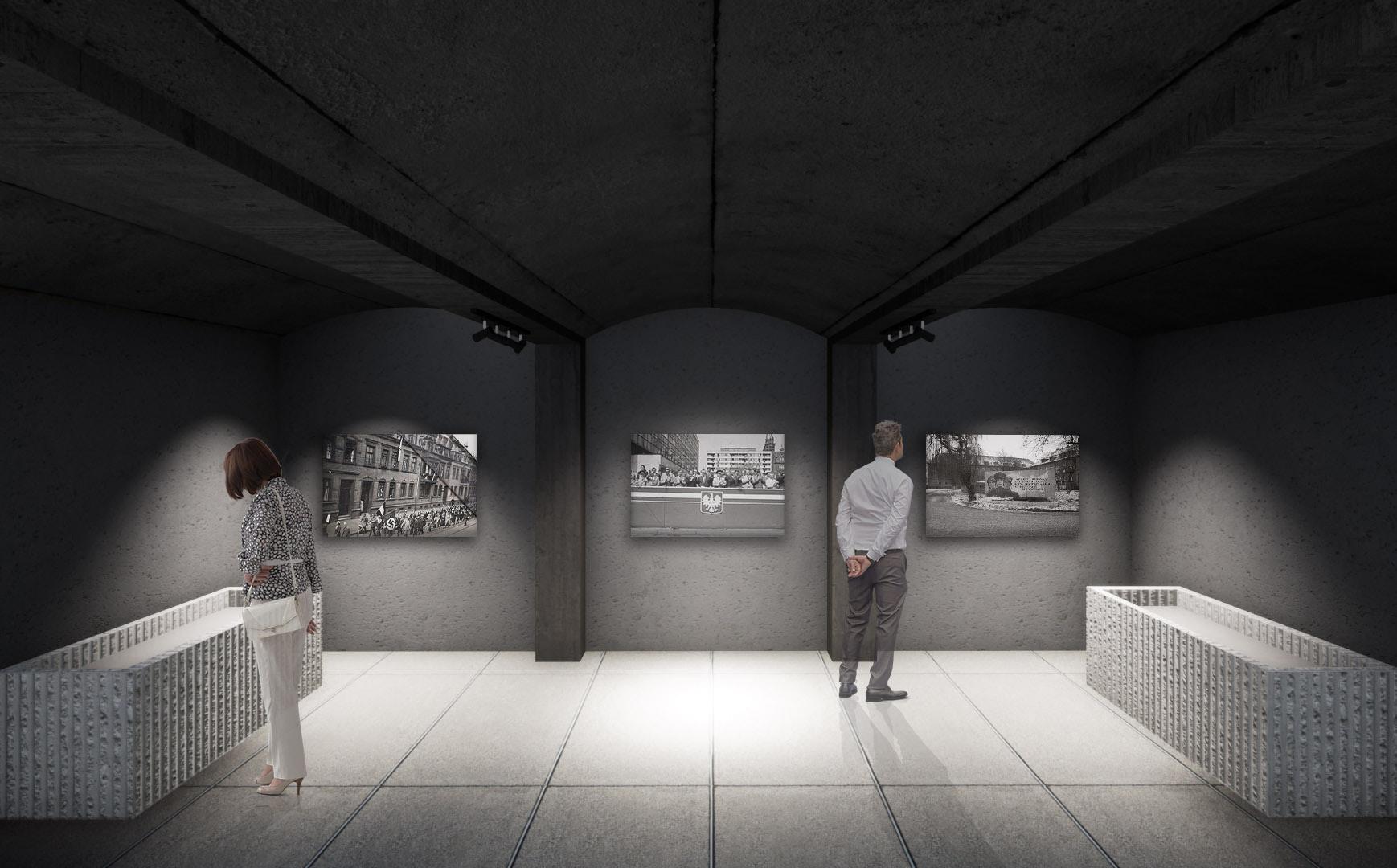

W związku z wcześniej wymienionymi aspektami postanowiłam nadać budynkowi dwie nowe funkcje: Muzem Miejsca (południowe skrzydło), dla oczywistego upamiętnienia wydarzeń i historii; jak i Centrum Pomocy Zagrożonej Młodzieży (północne skrzydło), które stanowiło by nową aternatywę dla dzieci spędzającymi czas w tej ruinie. Żeby zaadaptować budynek do nowych funkcji, wprowadziłam dwie nowe klatki schodowe, zgodne z warunkami technicznymi, zaprojektowałam nadbudwę, która umowżliwiła funkcjonalność ostatniego piętra oraz zapewiłam w całym budynku dostępność dla niepełnosprawnych.

KAMILA WESOŁOWSKA 8 01. EXPRESSIVUS GENIUS LOCI | 2023

KAMILA WESOŁOWSKA 9 01. EXPRESSIVUS GENIUS LOCI | 2023

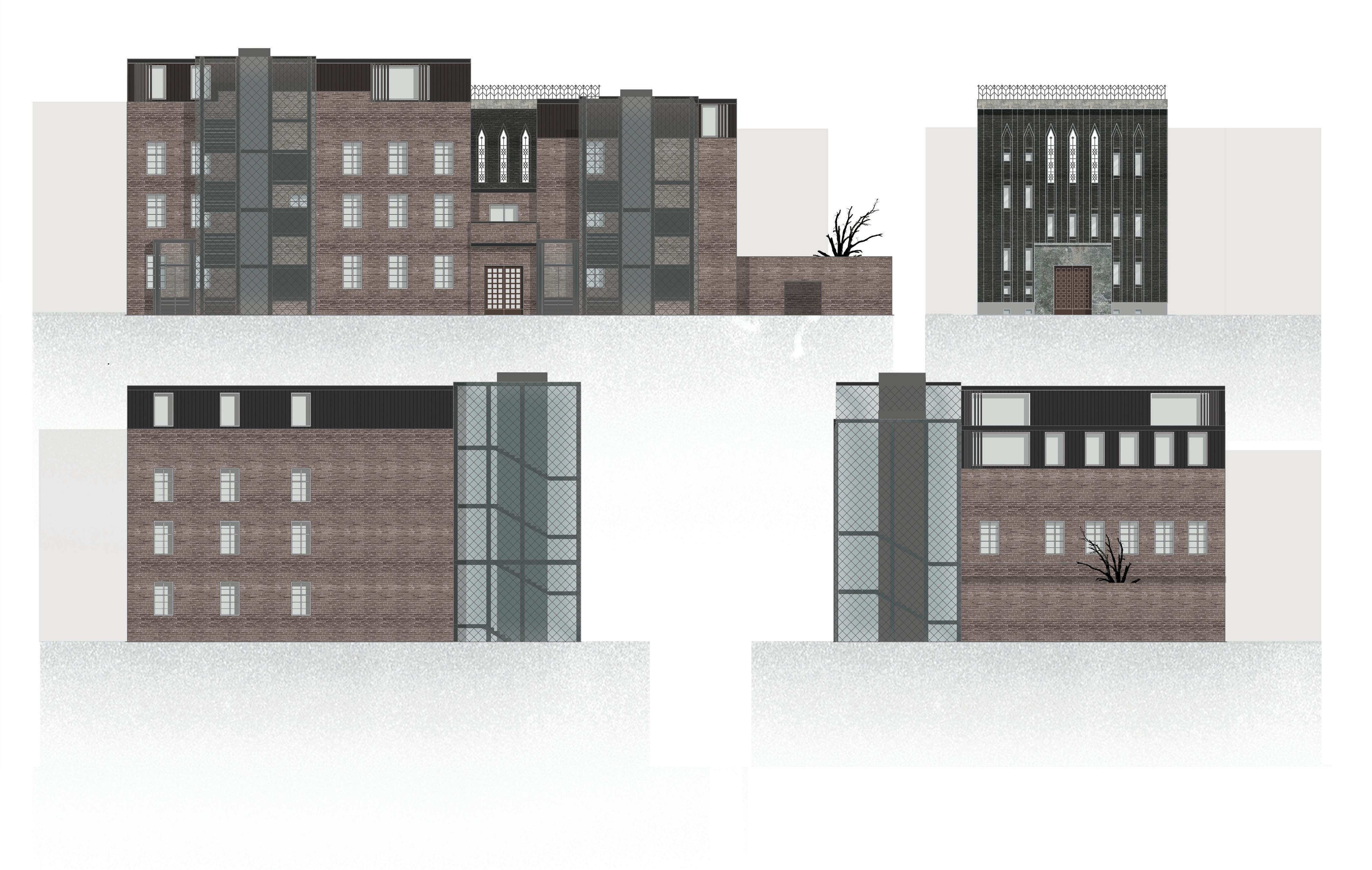

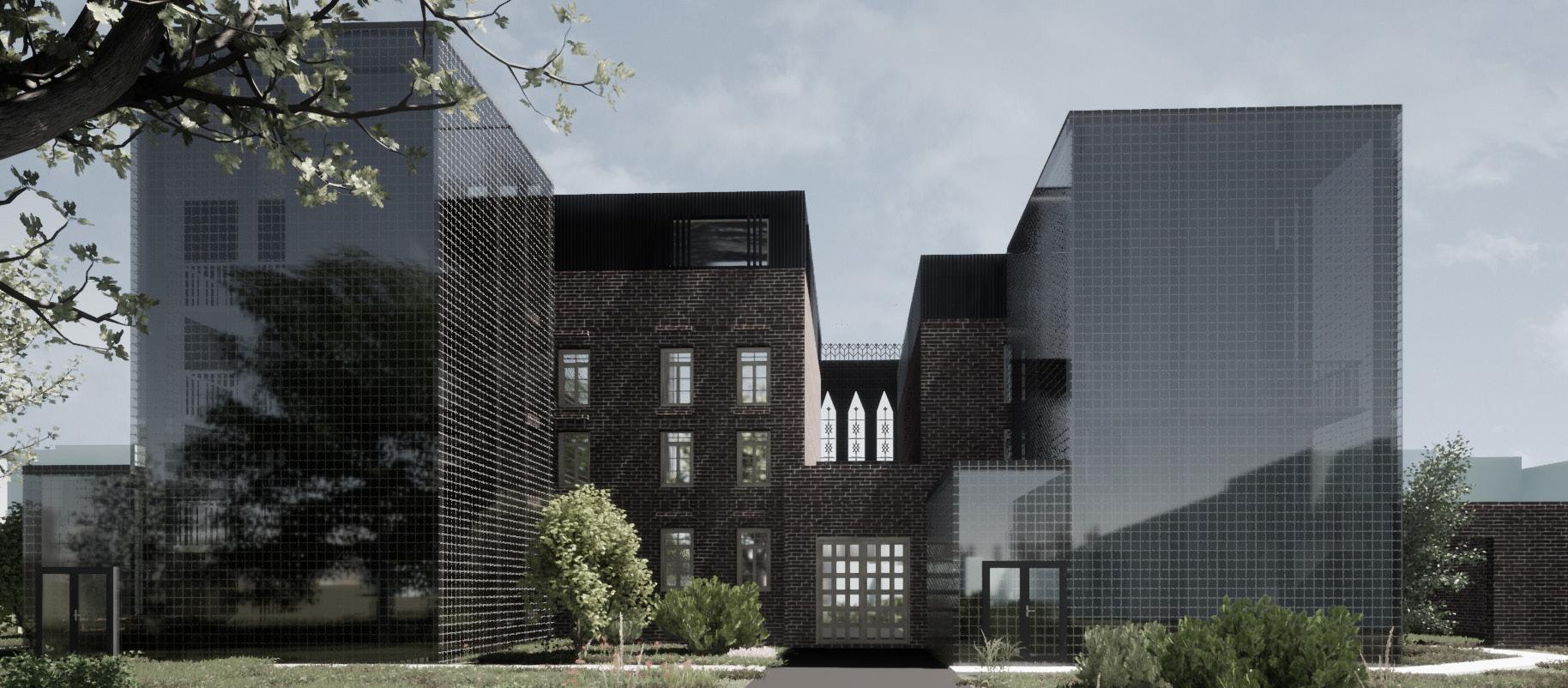

ELEWACJA TYLNA ELEWACJA PÓŁNOCNA ELEWACJA FRONTOWA ELEWACJA POŁUDNIOWA

RZUT PARTERU

KAMILA WESOŁOWSKA 10 01. EXPRESSIVUS GENIUS LOCI | 2023

5 18 x 29 5 18 29 5 18 29 19 x 17 x 29 A A B B szacht świetlny + 0,09 + 0,90 + 0,00 9 x 18 x 29 + 0,90 szatnia sklep, informacja, bilety ochronna tafla szkło hartowane łazienka łazienka męska wejście recepcja, szatnia pomieszczenie pracownikow sala wystawowa łazienka damska łazienka męska łazienka damska 5 x 18 x 29 platforma schodowa dla niepełnosprawnych hol hol hol kuchnia stołówka świetlica gabinet + 0,90 pom. soc. podręczna + 0,00 5 x 18 x 29 + 0,90 dla niepełnosprawnych fotografii łazienka dla niepełnosprawnych dozorcy opiekuna rzeźba drzewa szyby zamglone 19 x 17 x 29 19 x 17 x 29 19 x 17 x 29 + 2,60 + 2,60 + 2,60 + 2,60

KAMILA WESOŁOWSKA 11 01. EXPRESSIVUS GENIUS LOCI | 2023

RZUT II PIĘTRA

PRZEKRÓJ B-B

panele

1 8cm hydroizolacja 2cm warstwa spadkowa 7cm termoizolacja 14cm płyta żelbetowa 20cm

warstwa balastowa

KAMILA WESOŁOWSKA 12 01. EXPRESSIVUS GENIUS LOCI | 2023

tynk 1cm

parkiet

termoizolacja

płyta żelbetowa 20cm tynk 1cm parkiet

termoizolacja 5cm strop Kleina 20cm tynk 1cm płytki 5 2cm wylewka 7cm hydroizolacja 2cm termoizolacja 10cm płyta żelbetowa 30cm zasyp 100cm + 10,10 + 6,90 + 4,20 + 0,90 - 1,60 + 13,60 + 14,10 szyb windy 1 1 3 2 4 5 19x17x29 19x17x29 17x17x29 15x17x29 220 300 240 300 300 A A szacht świetlny + 6,90 + 6,90 19 x 17 x 29 19 x 17 x 29 B 19 x 17 x 29 dyrektor sekretariat kawiarnia zaplecze sala warsztatowa gabinet pom. soc. sala 19 x 17 x 29 + 6,90 + 6,90 + 8,50 + 8,50 + 5,50 + 5,50 wc damski niepeł. łazienka męska łazienka damska łazienka dla niepełnosprawnych łazienka męska komputerowa psychologa B

elewacyjne RHEINZINK 2 4cm łata drewniana szczelina izolacyjna wełna mineralna 18cm ściana ceglana 24cm tynk 1cm

3 1cm paroizolacja 1cm beton wyrównujący 4cm

5cm

4 2cm paroizolacja 1cm beton wyrównujący 4cm

Projekt semestralny IV r. VII sem. | 2022

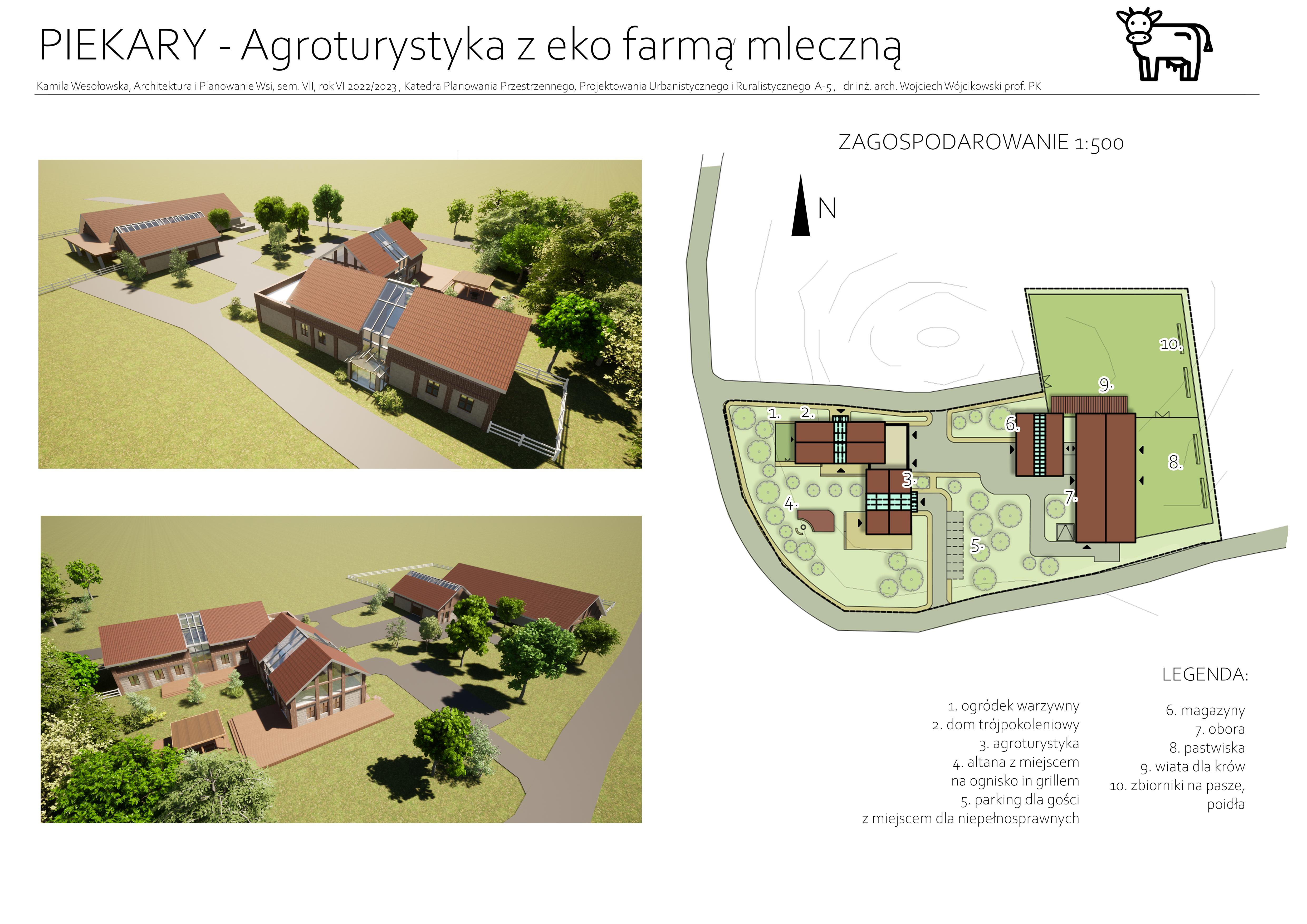

Pełny tytuł projektu: Piekary - Agroturystyka z Eko Farmą Mleczną

Prowadzący: dr inż. arch. Wojciech Wójcikowski prof. PK

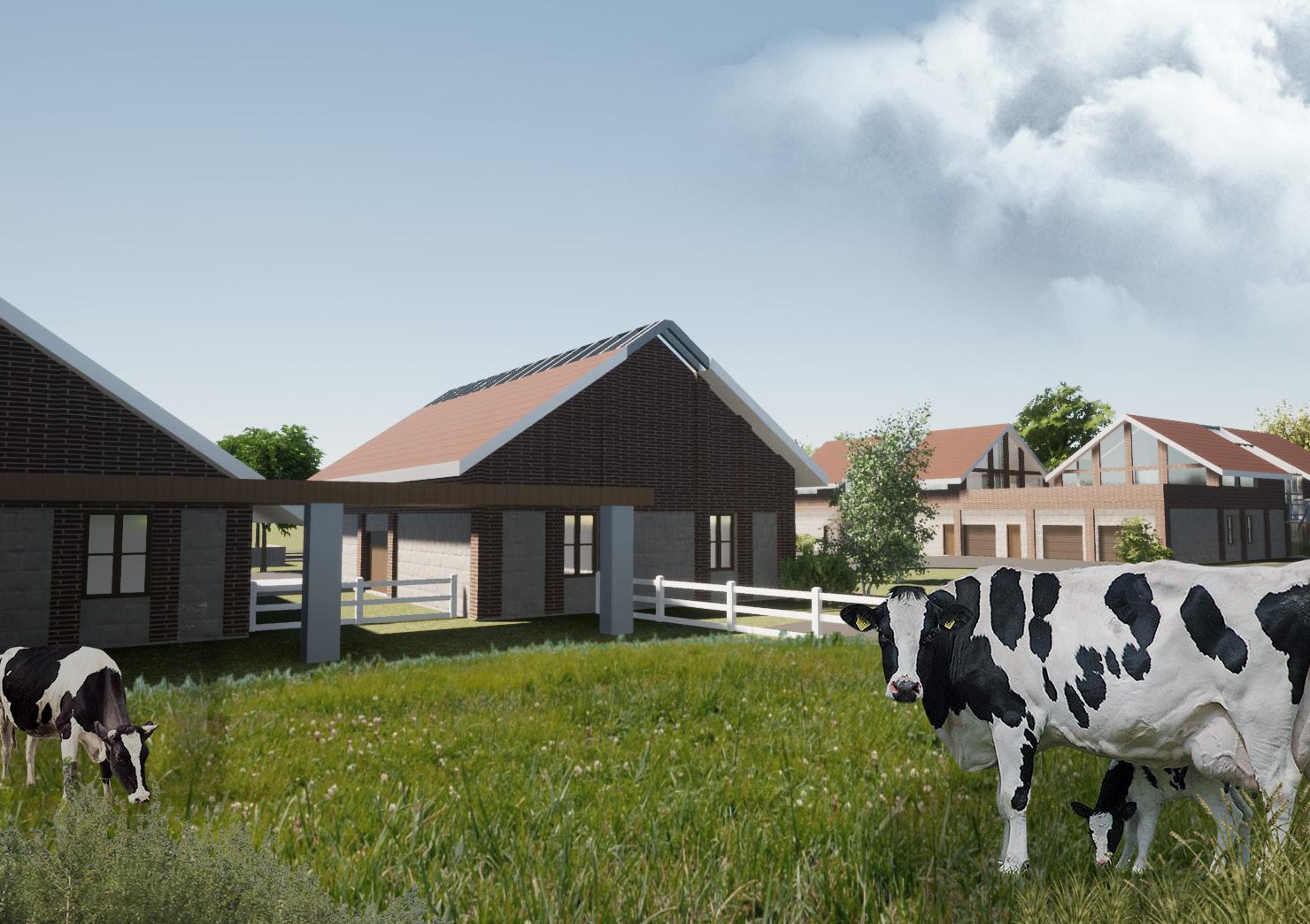

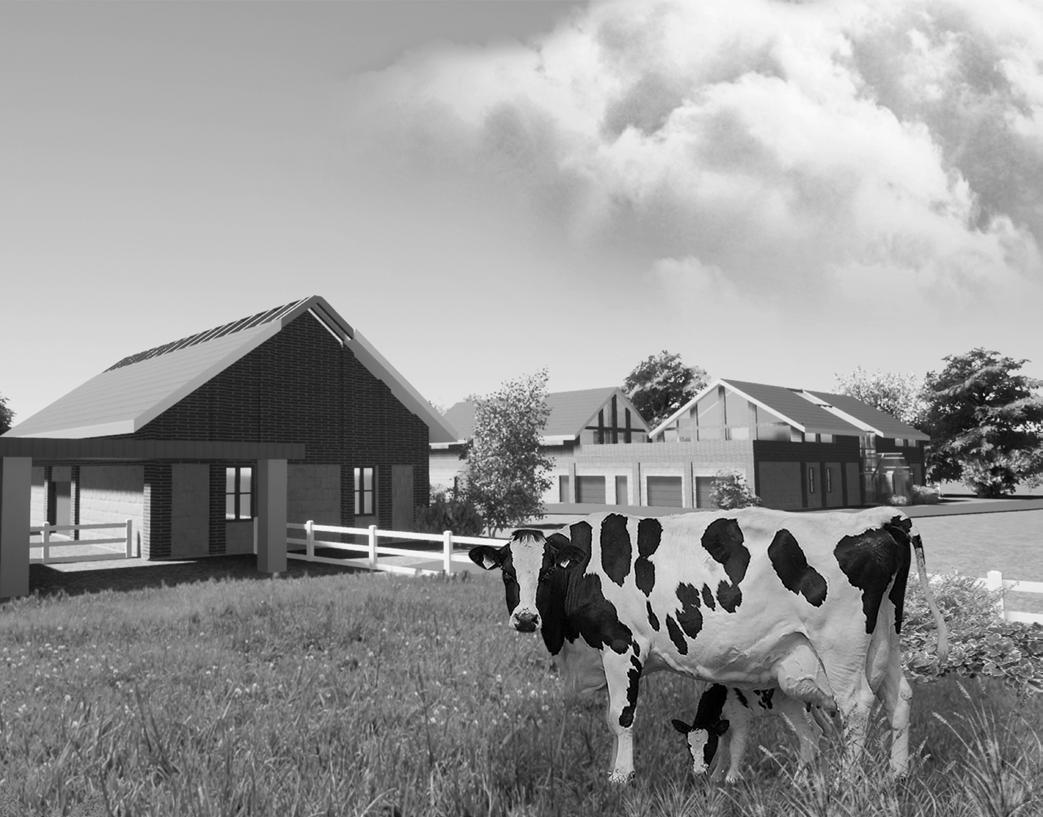

Projekt stworzyłam na zajęciach z Planowania i Projektowania Wsi. Postanowiłam stworzyć w podkrakowskich Piekarach miejsce wypoczynku dla osób z miasta , które jednocześnie łączyłoby się z małą, ekologiczną farmą krów. Chciałam, aby założenie to miało na celu stworzenie zwierzętom bezpiecznego i wygodnego miejsca do życia. Miało ono odbiegać od typowej farmy, dawać schronienie i jednoczesny kontakt z człowiekiem. Bryła zarówno domu, częśći agroturystycznej jak i stodoły zostały zaprojektowane tak, aby nawiązywać do tradycyjnej architektury małopolskiej wsi.

EKO FARMA MLECZNA

KAMILA WESOŁOWSKA 14 02.

02. EKO FARMA MLECZNA | 2023

KAMILA WESOŁOWSKA 17 02. EKO FARMA MLECZNA | 2023

RZUT PARTERU

Projekt semestralny III r. VI sem. | 2022

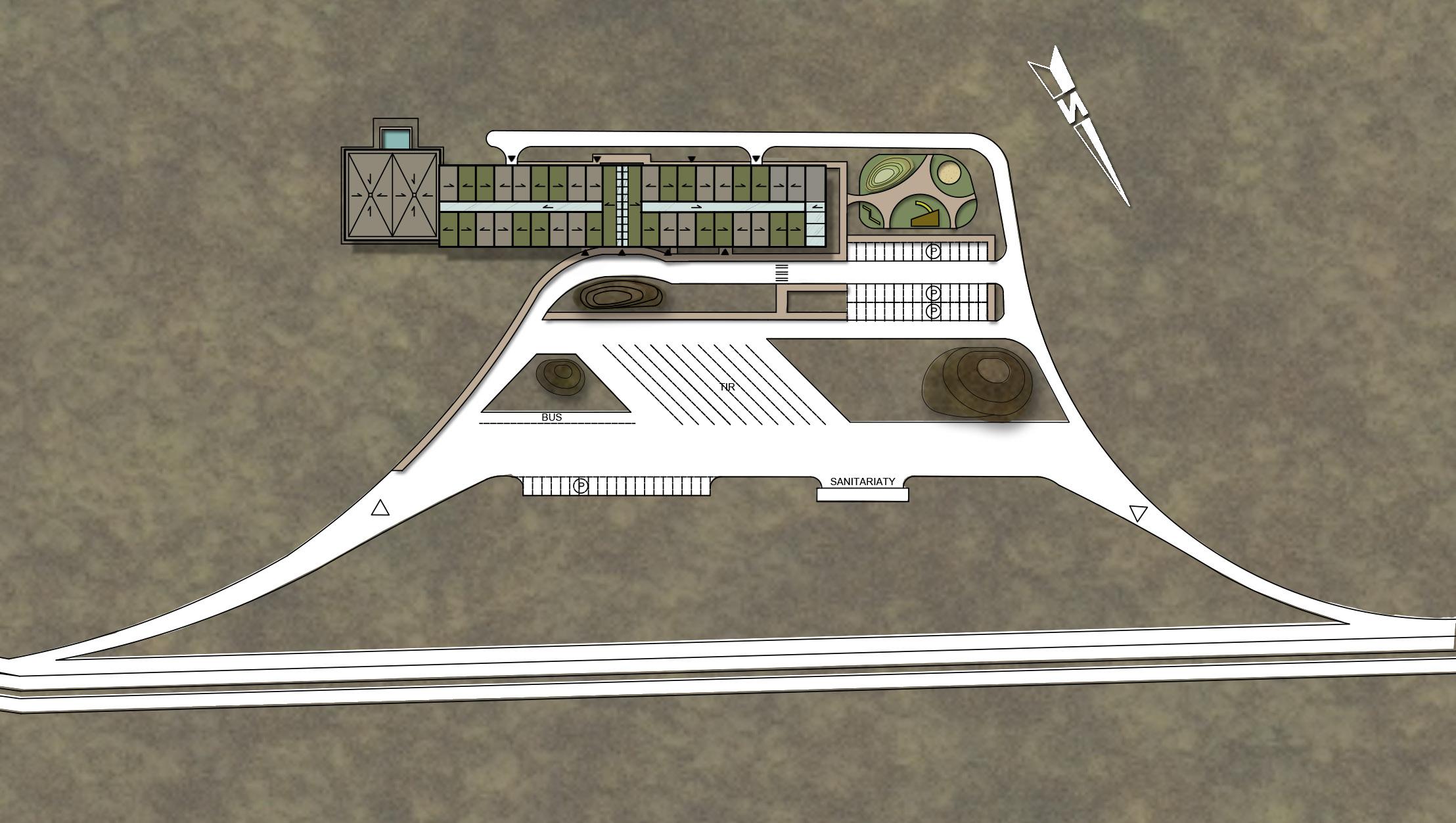

Pełny tytuł projektu: Motel na Islandii

Prowadzący: dr inż. arch. Manezha Dost

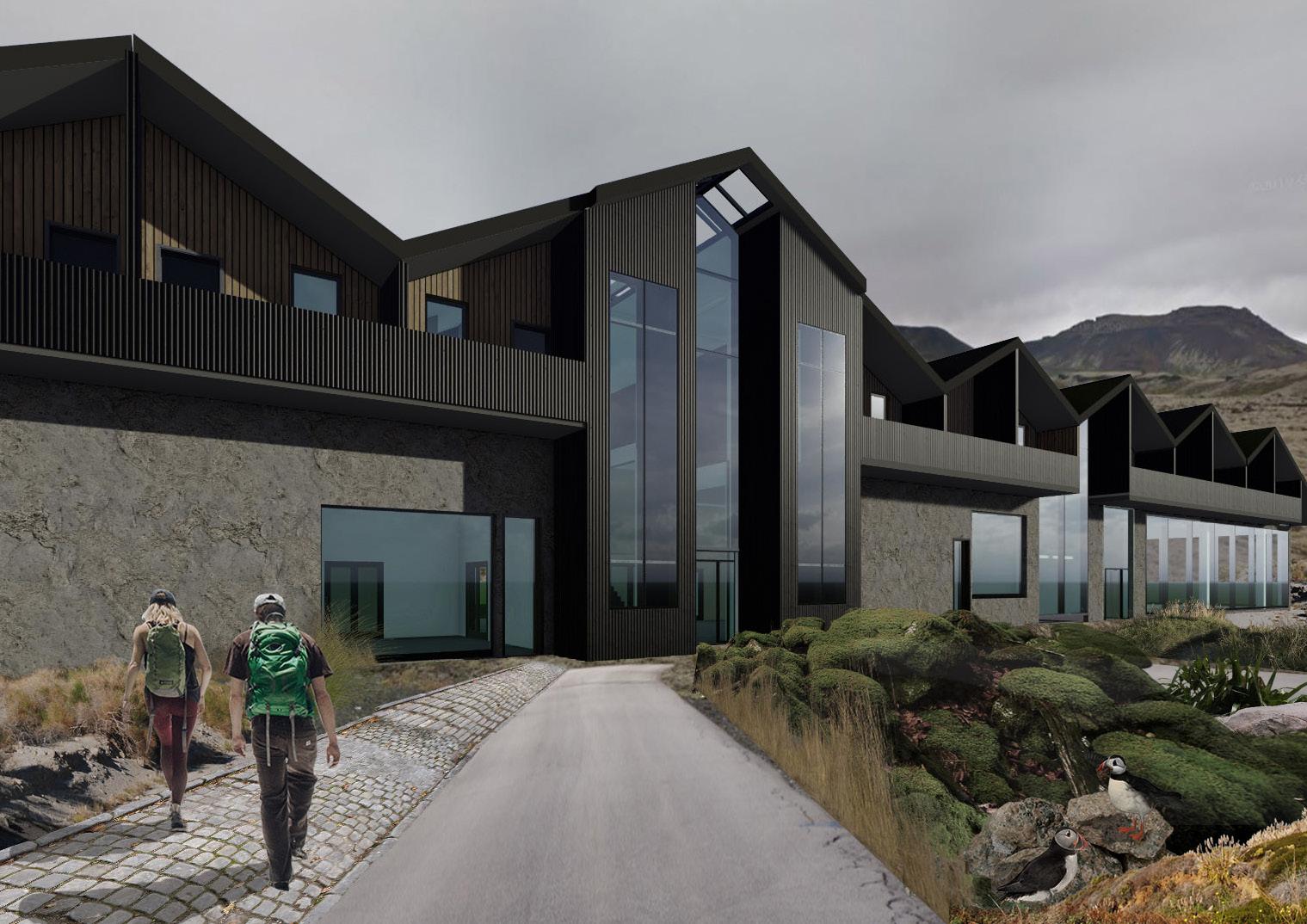

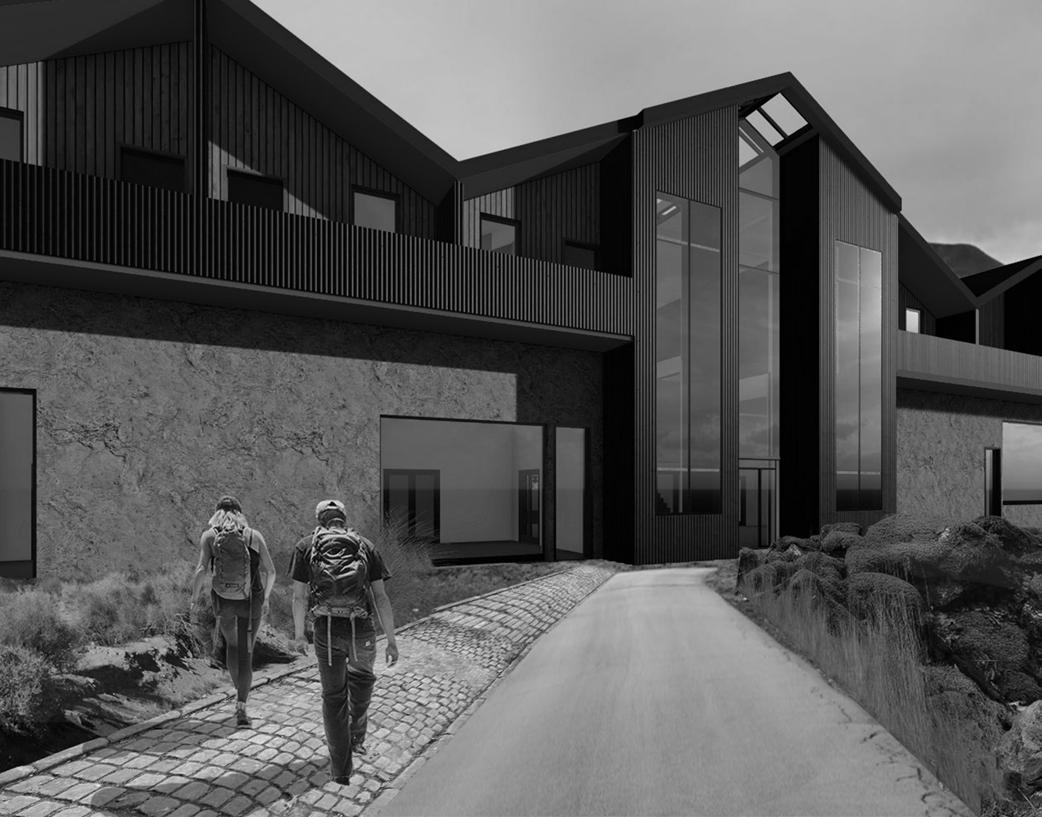

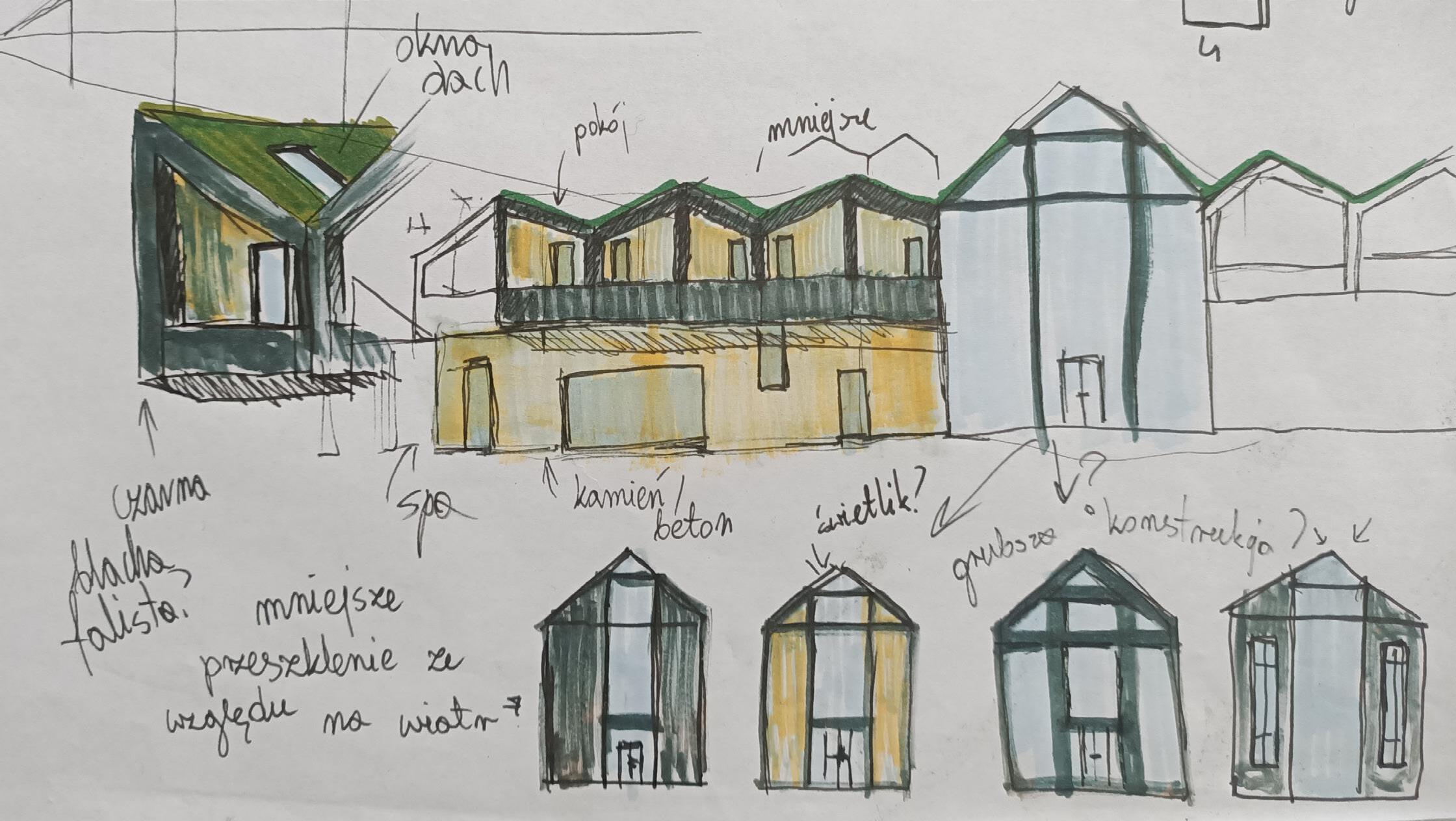

Zaprojektowany przydrożny motel nawiązywać miał zarówno do historycznej, wernikularnej architektry Islandi - domków z torfu, porośniętych roślinnością; jak i architektury nowożytnej: prostokątnych budowli o elewacjach z czarnej blachy falistej. Łącząc te dwa elementy, powstała swoista budowla o wyraźnie zaznaczonych funkcjach.

MOTEL NA ISLANDII

KAMILA WESOŁOWSKA 18 03.

KAMILA WESOŁOWSKA 20 03. MOTEL NA ISLANDII | 2022

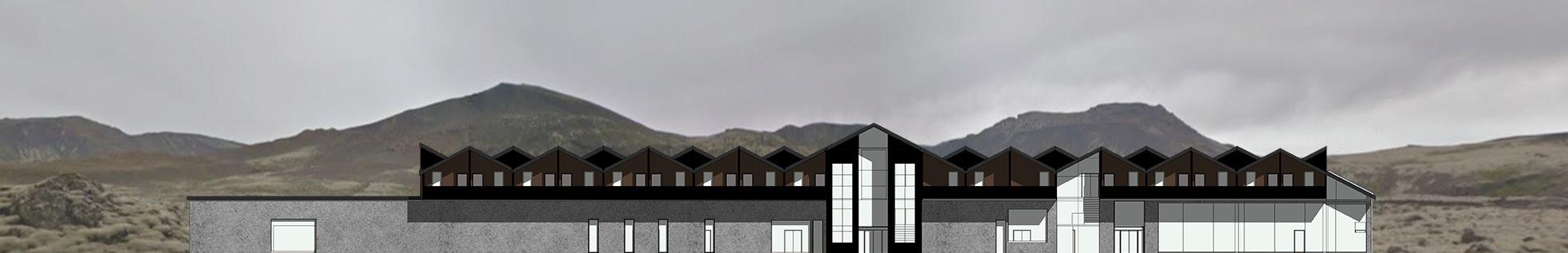

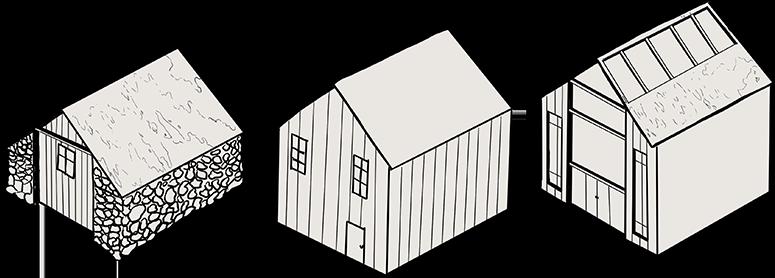

ARCHITEKTURA HISTORYCZNA REGIONU ARCHITEKTURA NOWOŻYTNA REGIONU BRYŁA MOTELU ELEWACJA FRONTOWA

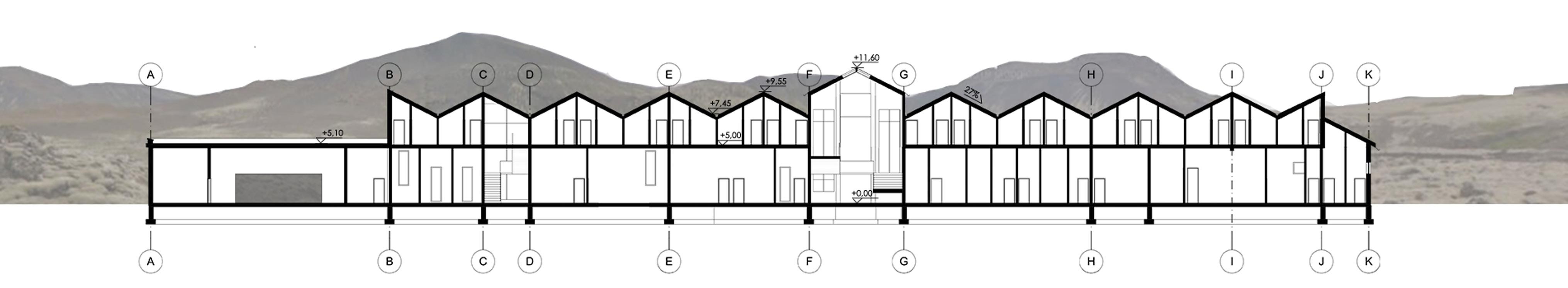

PRZEKRÓJ B-B

KAMILA WESOŁOWSKA 21 03. MOTEL NA ISLANDII | 2022

KAMILA WESOŁOWSKA 22 03. MOTEL NA ISLANDII | 2022

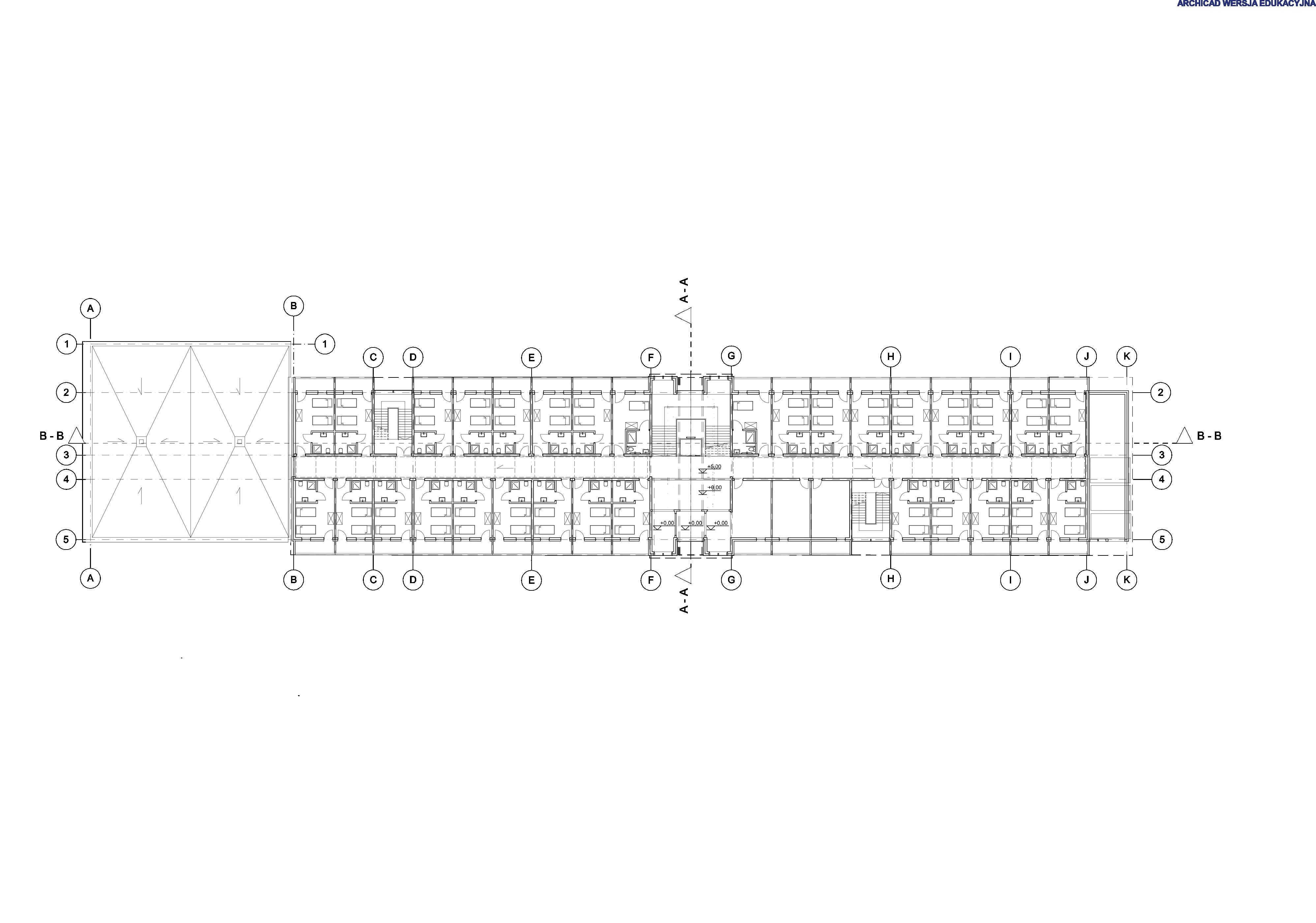

RZUT I PIĘTRA

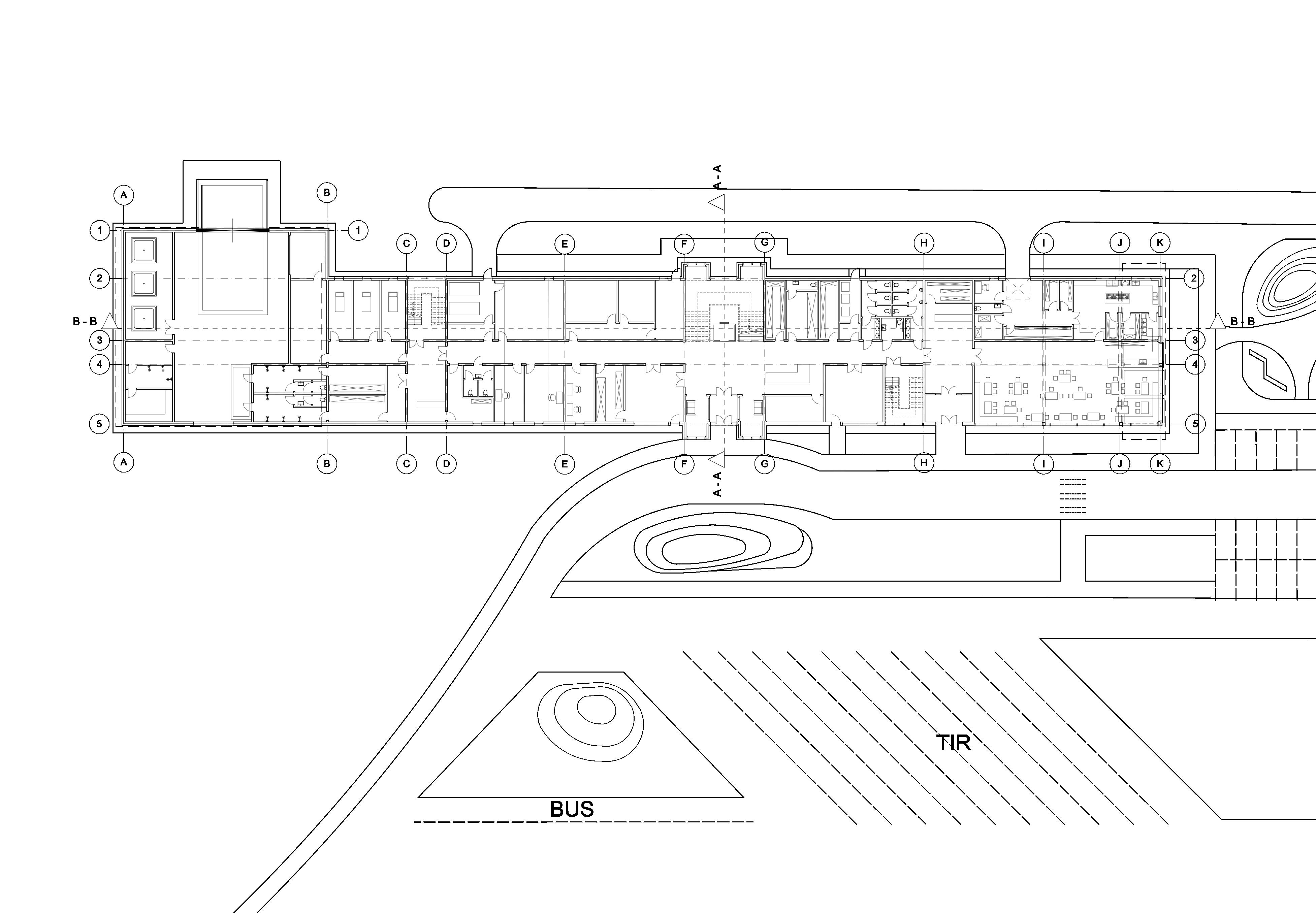

RZUT PARTERU

4 płyta kamienna VeroStone Fossil Stone - łata drewniana

18 wełna mineralna

24 ściana żelbetowa

1 tynk cementowo wapienny

3 blacha cynkowa

4 łata

4 kontrłata - membrana paroprzepuszczalna

18 wełna mimneralna - paraizolacja

1 płyta g-k

1 tynk cementowo - wapienny

3 blacha cynkowa

membrana paroprzepuszczalna

płytki podłogowe

0.5 klej

5 wylewka betonowa 10 styropian - folia PE 15 chudy beton 20 podsypka żwirowa grunt rodzimy

PRODUCED BY AN AUTODESK STUDENT VERSION

1 płytki podłogowe

0.5 klej

5 wylewka betonowa

folia

10 styropian akustyczny

KAMILA WESOŁOWSKA 23 03. MOTEL NA ISLANDII | 2022 1 3 blacha cynkowa 4 łata 4 kontrłata - membrana paroprzepuszczalna 18 wełna mimneralna - paraizolacja 1 płyta g-k 1 tynk cementowo - wapienny

3 3 1 płytki podłogowe 0.5 klej 5 wylewka betonowa 10 styropian - folia PE 15 chudy beton 20 podsypka żwirowa grunt rodzimy + 0,00 - 0,18 4 + 5,00 2% 5 4 1 płytki podłogowe 0.5 klej 5 wylewka betonowa - folia PE 10 styropian akustyczny 20 strop żelbetowy 1 tynk cementowo - wapienny 5 2 deski elewacyjne - łata drewniana 18 wełna mineralna 24 ściana żelbetowa 1 tynk cementowo wapienny

szyba hartowana, pokryta laminatem, DAKEA

1 1 4 płyta kamienna VeroStone Fossil Stone - łata drewniana 18 wełna mineralna 24

2 2

ściana żelbetowa

tynk cementowo wapienny

łata 4 kontrłata

wełna mimneralna

paraizolacja 1 płyta g-k 1 tynk cementowo - wapienny

szyba hartowana, pokryta laminatem, DAKEA

3 3 1

szyba hartowana, pokryta laminatem, DAKEA

+ 0,00 - 0,18 4 + 5,00 2% 5 4

PRODUCED BY AN AUTODESK STUDENT VERSION 1 1

2 2

szyba hartowana, pokryta laminatem, DAKEA

Moją pasją od zawsze była sztuka. Ciężko zatrzymać mi się przy jednej formie wyrazu. Uwielbiam łączyć ze sobą różne techniki artstyczne, korzystać z wielu barw i eksperymentować z światłem UV.

Dażę wielkim zainteresowaniem również fotografię, przedewszystim analogową.Tutaj także lubię eksperymentować z filmem czy też eskpozycją.

Prace, które pokazuję w portfolio wykonałam w latach 2020-2023.
