LA ELECCIÓN DE ESTE MATERIAL SE DEBE A LA RAZÓN DE QUE ESTE ES SOSTENIBLEYAMIGABLECONELENTORNO, PUES EL SECTOR DE LA CONSTRUCCIÓN NO ES UN SECTOR ESTÁTICO Y ÉSTE ES CAPAZ DE PRESENTAR LA GRAN CAPACIDAD EVOLUTIVA Y ADAPTACIÓN DEL HORMIGÓN GENERANDO UNA INNOVACIÓN Y EXIGENCIA ARQUITECTÓNICA PARA EL TERRITORIO. ADEMÁS ESTA CUALIDAD DEL HORMIGÓN OFRECE A CUALQUIER PROYECTO UNA MAYOR GARANTÍA DE DURABILIDADPUESTOQUESEADAPTAPERFECTAMENTEALASCIRCUNSTANCIASADVERSASQUESEPRESENTEN.
PREFABRICADOHORMIGÓN
TRANSPORTELOSELEMENTOSDEHORMIGÓNPREFABRICADOSQUEFORMANPARTEDEUNPROYECTOSEALMACENANENESPERADESUAOBRAYELPREFABRICADO,PORTANTO,ESUNA
INSTALADASDIRECTAMENTEENOBRA.DURANTESUPROCESODEFABRICACIÓN,ELHORMIGÓNFRESCOSEVIERTEENLOS MOLDESPARASUPOSTERIORFRAGUADO,YPRESENTAUNAFORMAQUEVIENEDEFINIDAENLOSDIFERENTESPROYECTOS Y ESPECIFICACIONESTÉCNICASDE INGENIERÍACIVILYVIAL.

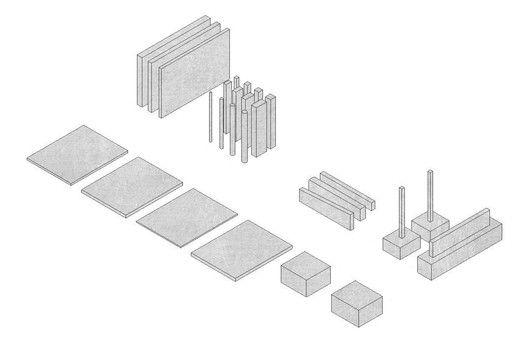

LOS ELEMENTOS PREFABRICADOS DE HORMIGÓN SON PIEZAS ELABORADAS DE FÁBRICA PREPARADAS PARA SER
SOLUCIÓN INDUSTRIALIZADA PARA CONSTRUIR CUALQUIER TIPO DE EDIFICACIÓN CIVIL O ELEMENTOS ESTRUCTURALES VIALES TALES COMO VIADUCTOS, PASOS INFERIORES O CANALIZACIONES. ADEMÁS, EL SISTEMA GARANTIZA UNA FORMA SEGURA, RENTABLE Y EFICIENTE DE AUMENTAR CONSIDERABLEMENTE LA PRODUCTIVIDAD DEL PROCESO CONSTRUCTIVO. PRESENTANDO VENTAJAS EN CUANTO A RAPIDEZ EN LA EJECUCIÓN DE LAS OBRAS, MENOR GASTO DE LOS TRABAJADORES, MÁXIMA GARANTÍA Y CALIDAD DELASPIEZASY MENORIMPACTOAMBIENTAL
HABITÁCULO PENSADO PARA DISFRUTAR DE LA NATURALEZA DE SU ALREDEDOR, ADMIRANDO ASÍ MISMO LA BELLEZA NATURAL DE LOS PAISAJES QUE SE GENERAN TANTO EN EL DÍA COMO EN LANOCHE.
15M2
HABITÁCULO: SOÑARTE

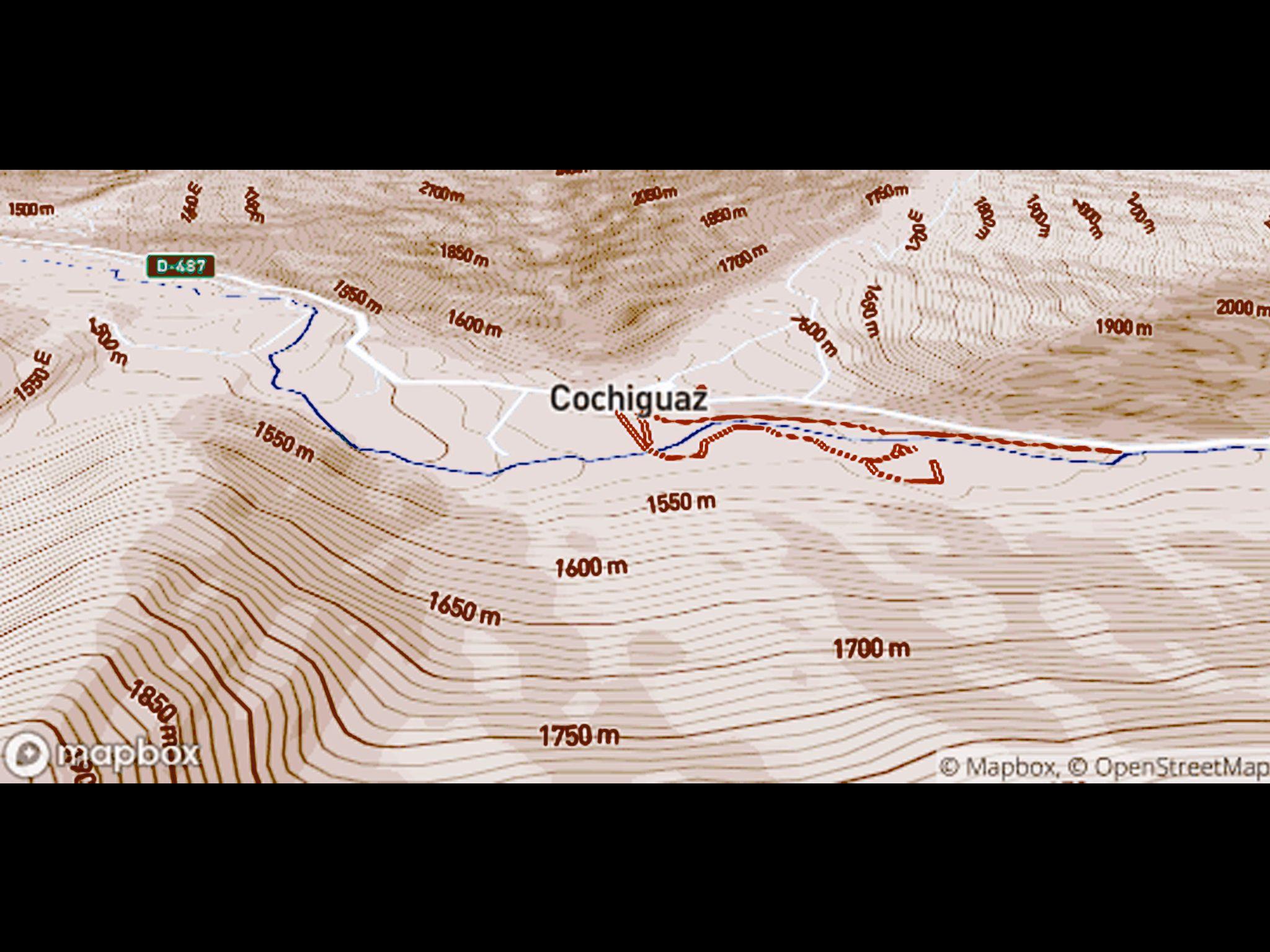

CONTEXTO: VALLE DEL ELQUI COCHIGUAZ - COQUIMBO
COCHIGUAZ ES UN VALLE QUE LOS CERROS ESTÁN MUY CERCA, POR LO QUE LA MAYORÍADEALOJAMIENTOSTIENEACCESOOESTÁCERCANOALRÍOELELQUI.

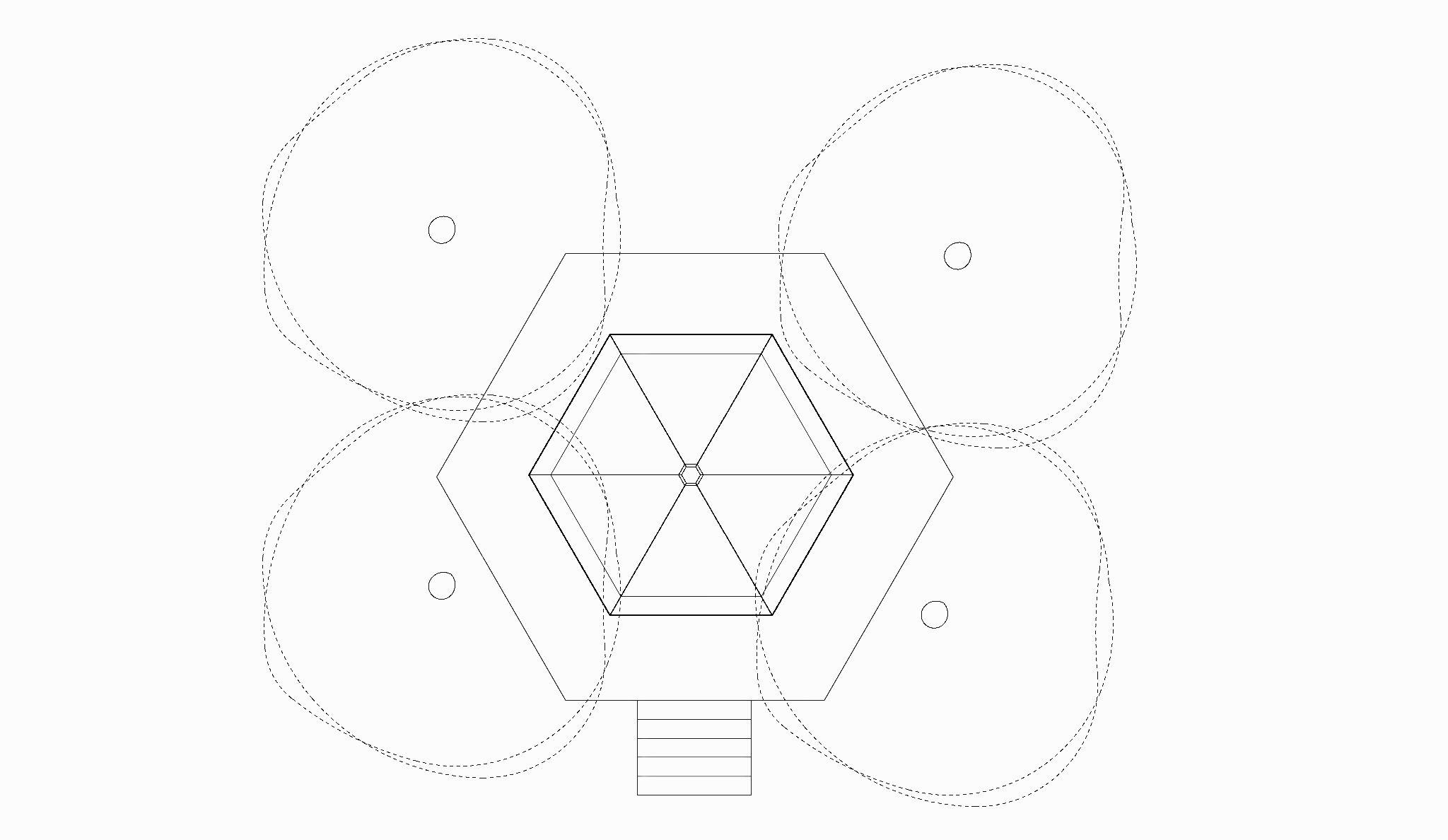

PLANTA CUBIERTA

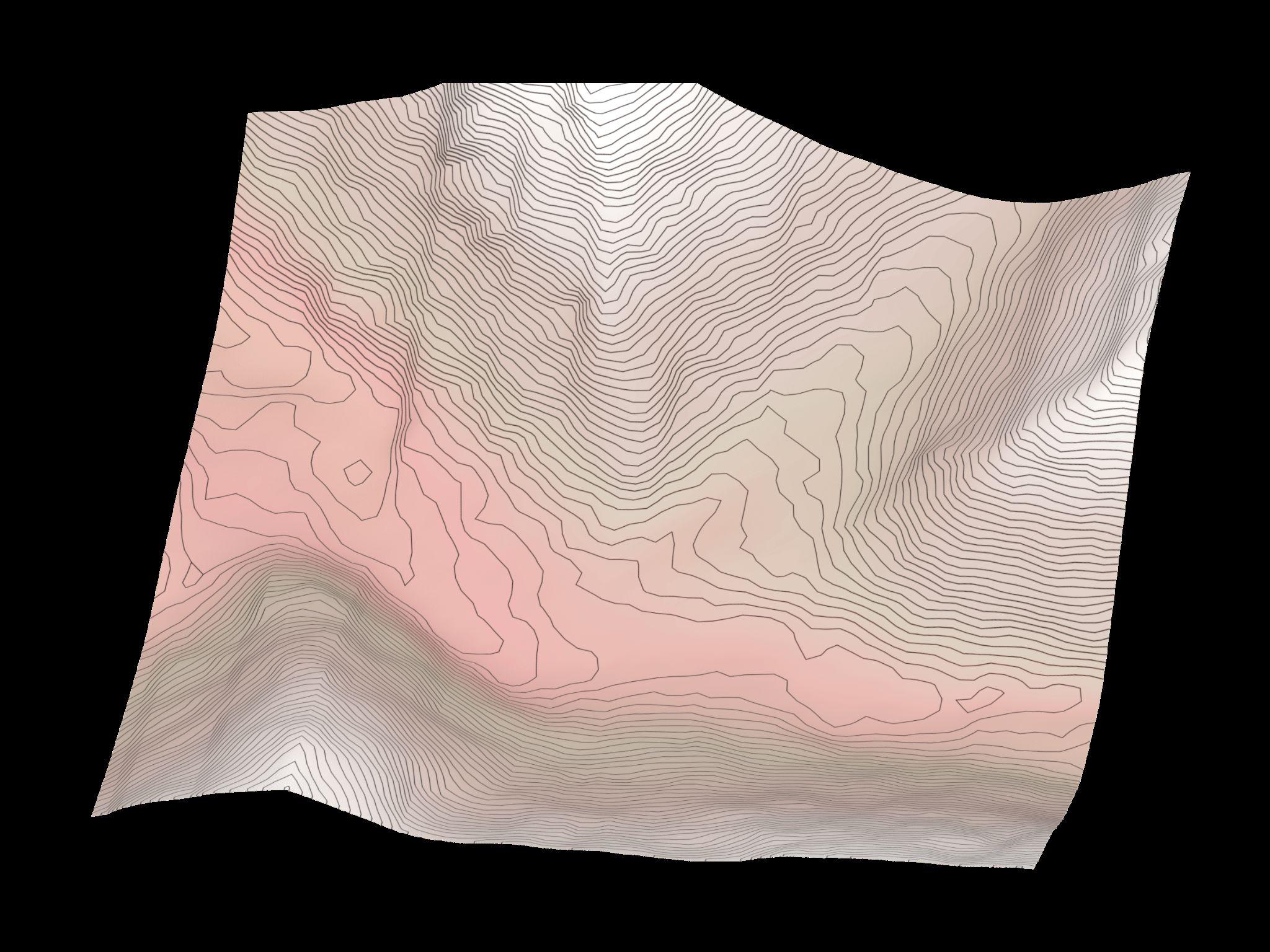

EMPLAZAMIENTO: COCHIGUAZ SERENA
PLANTA GENERAL

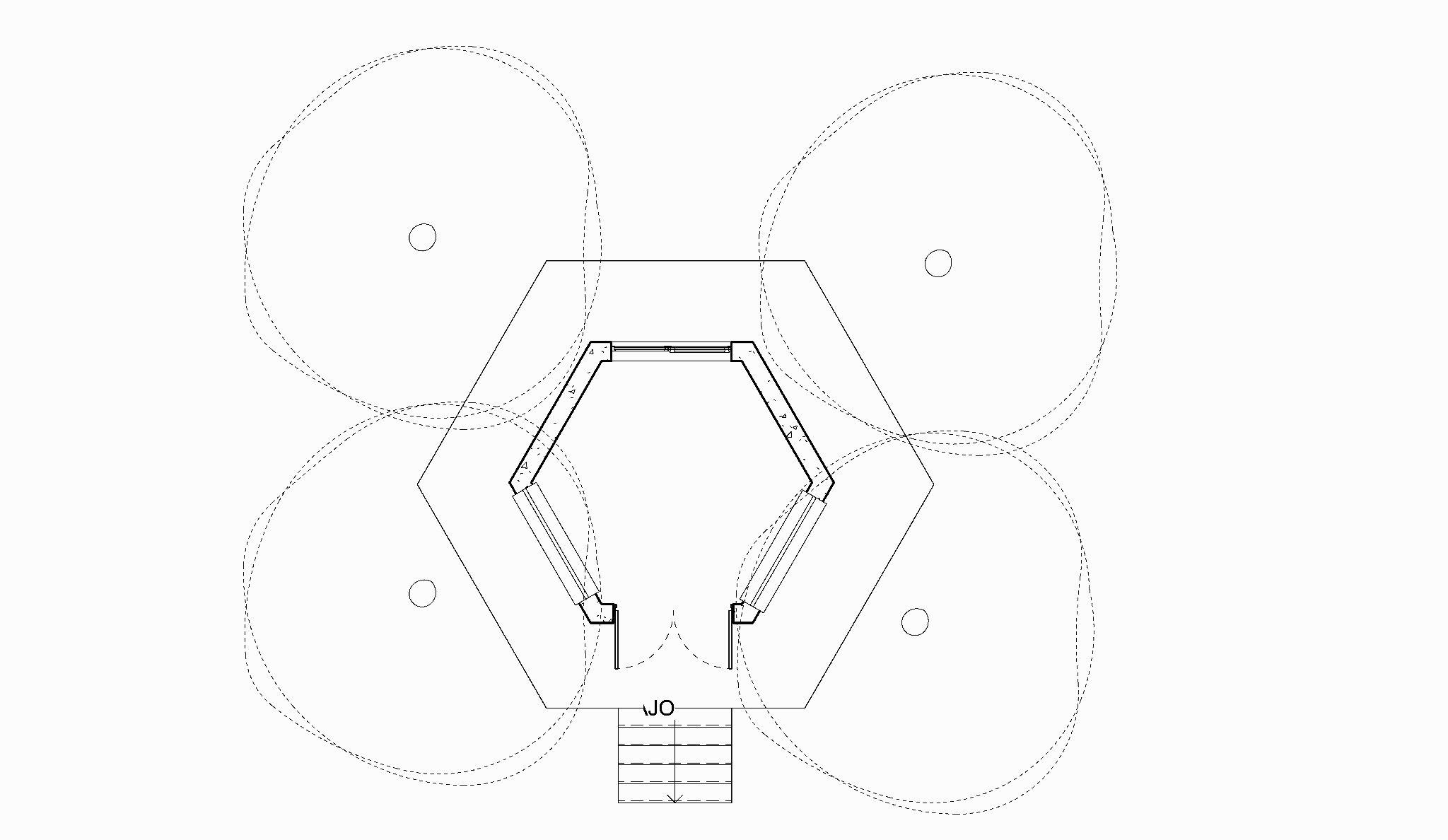

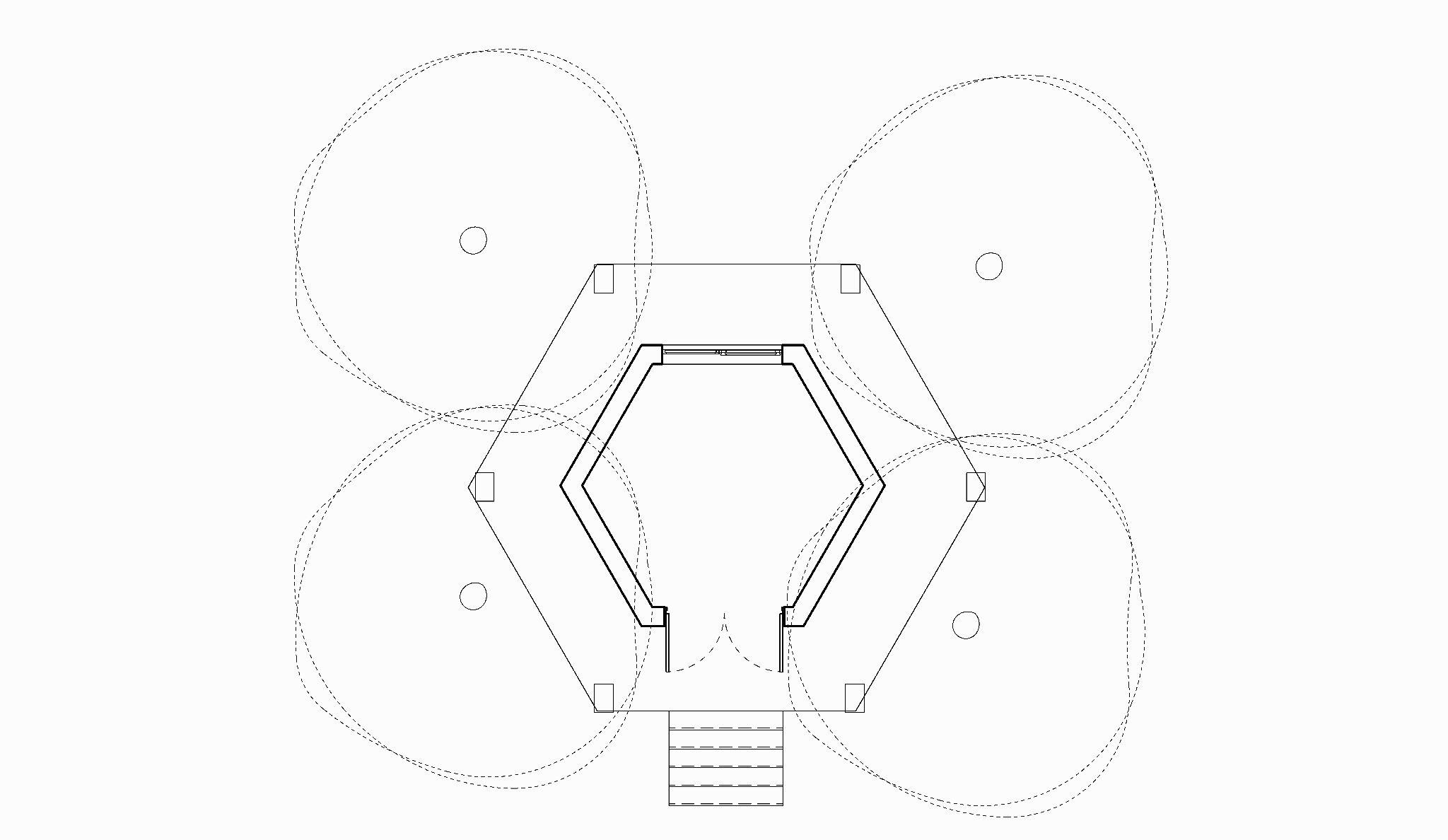

PLANTA NIVEL 1
DEL VALLE DEL ELQUI MÁS TRANQUILOS PARA REALIZAR ACTIVIDADES TURÍSTICAS, LA SERENIDAD QUE EMANA EN LAS ALTURAS Y LA FRESCURA DEL AIRE,OFRECEUNAEXPERIENCIARELAJANTE,
LA ALTURA EN LA QUE SE ENCUENTRA HA PERMITIDO LA INSTALACIÓN DE DIVERSOS CENTROS DE RELAJACIÓN Y MEDITACIÓN PARA LOS VISITANTES.
EL VALLEDECOCHIGUAZ ESUNODELOSLUGARES
LA

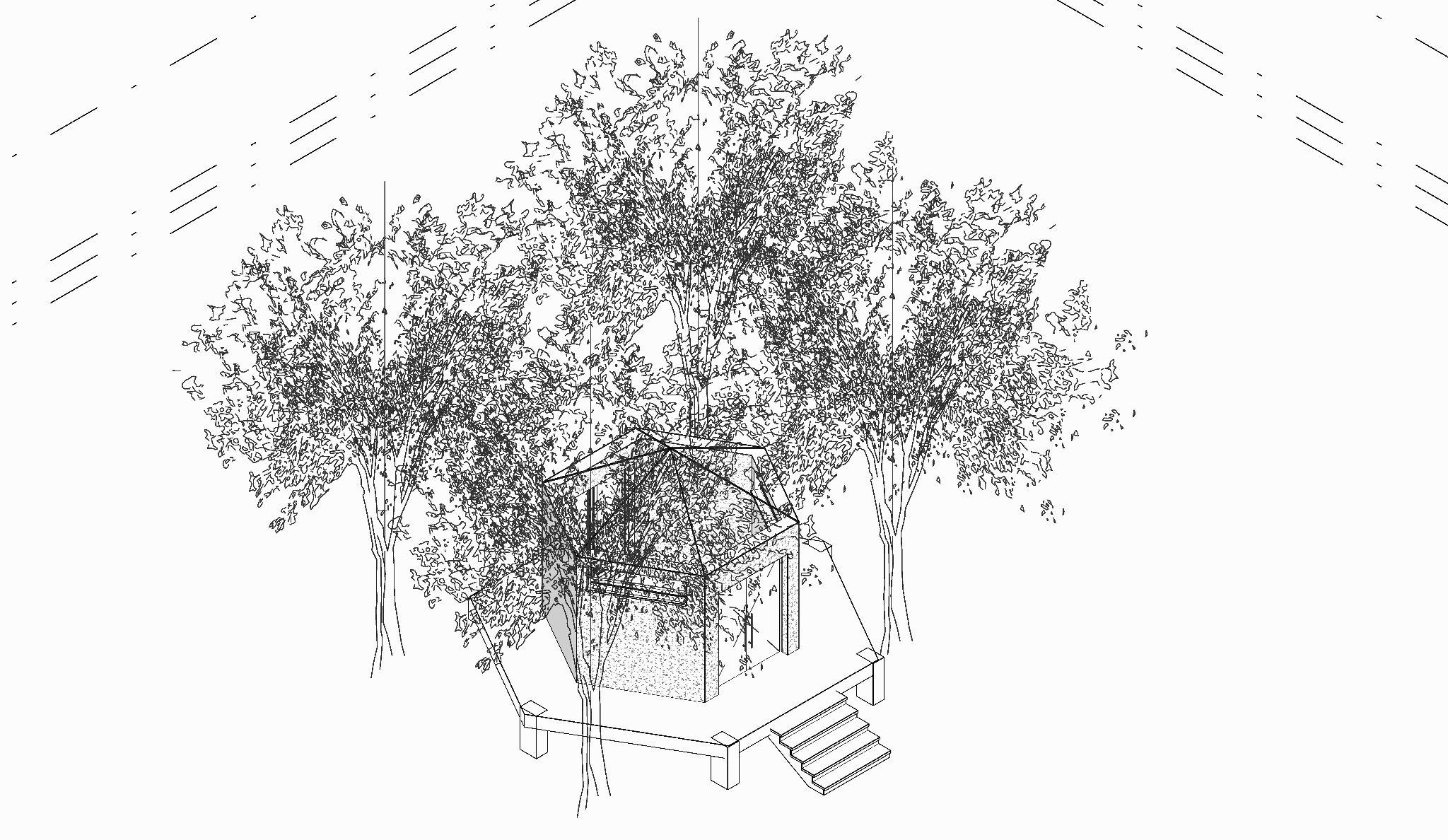

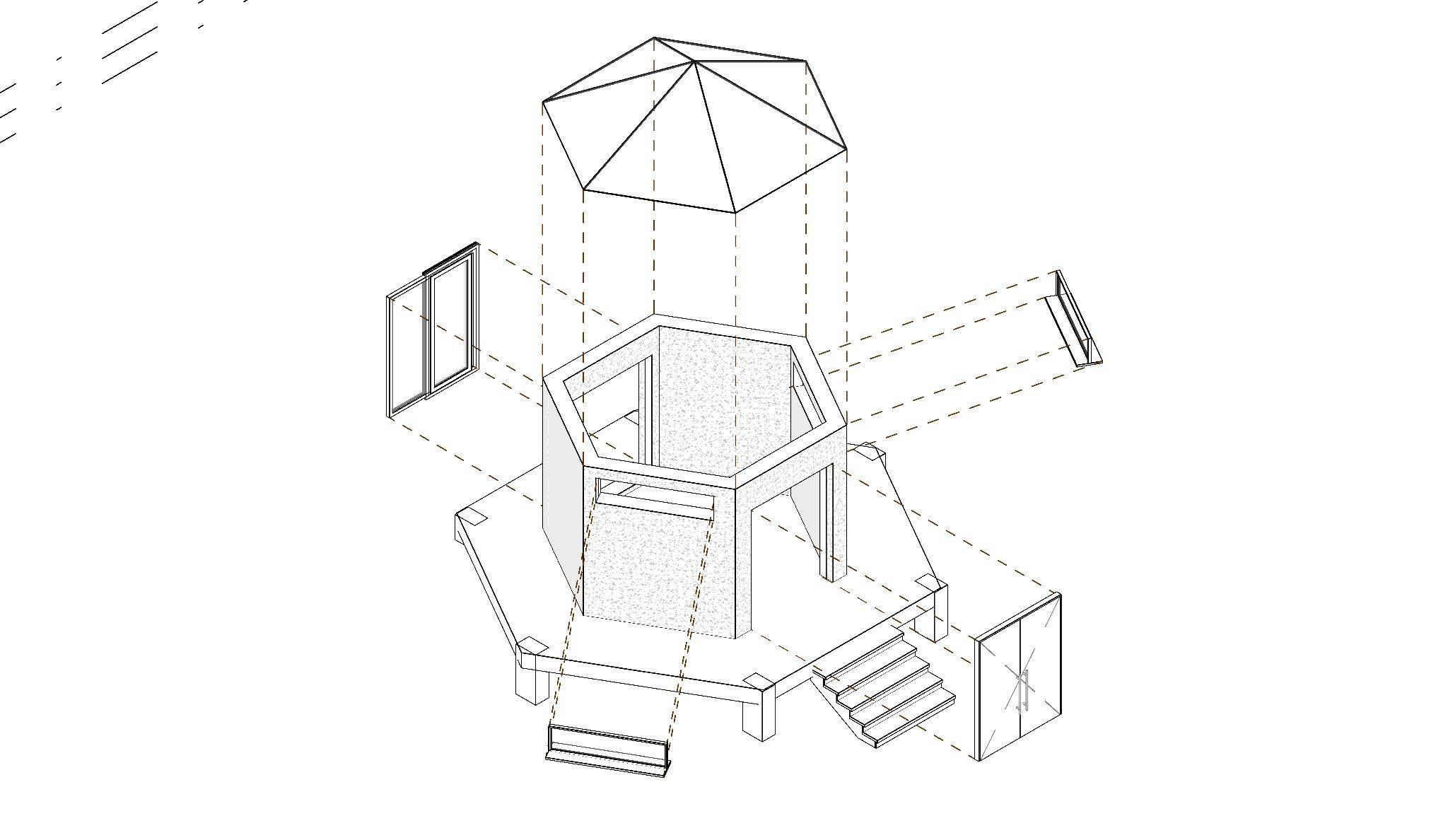

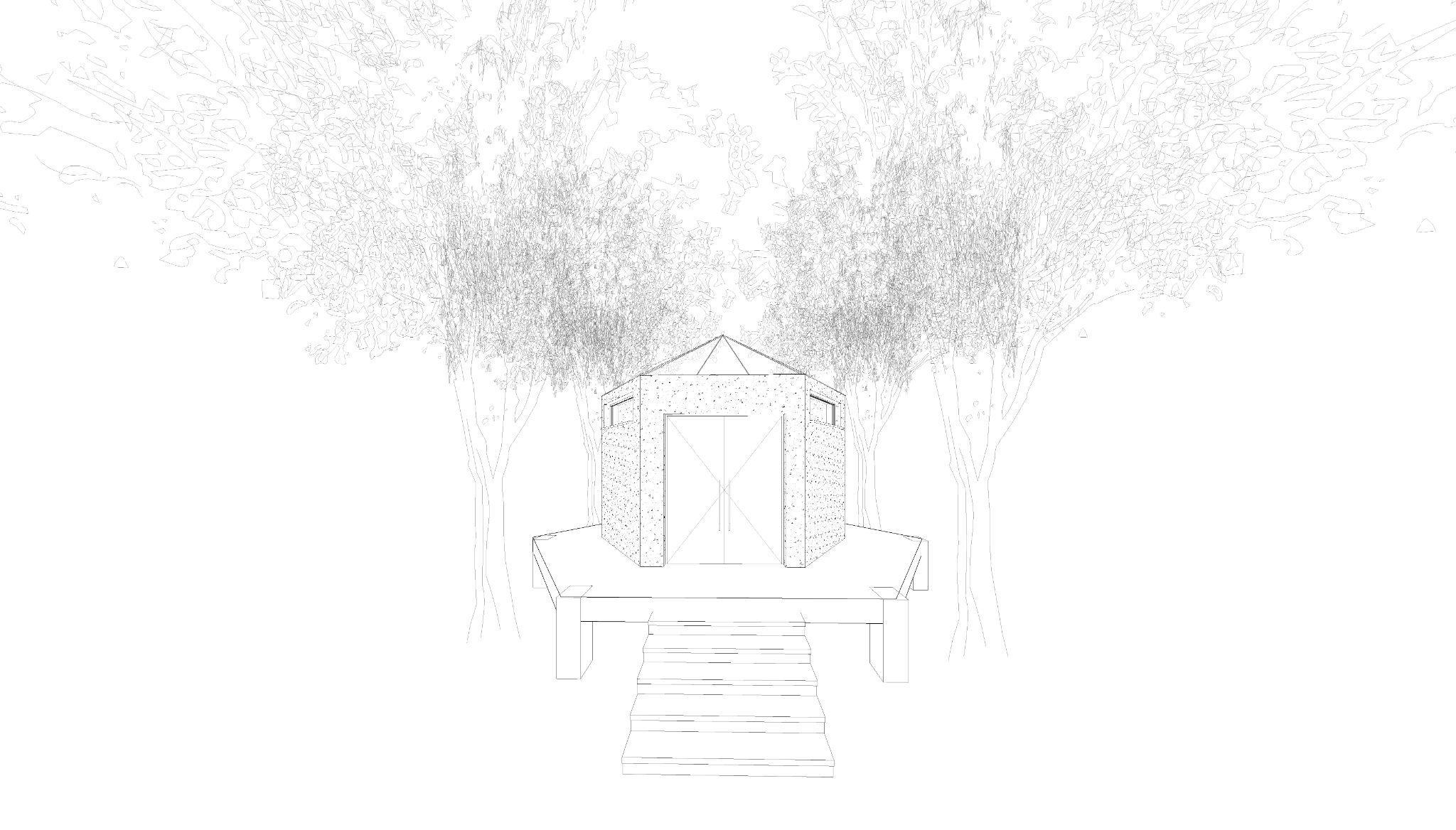

ISOMÉTRICAOESTE

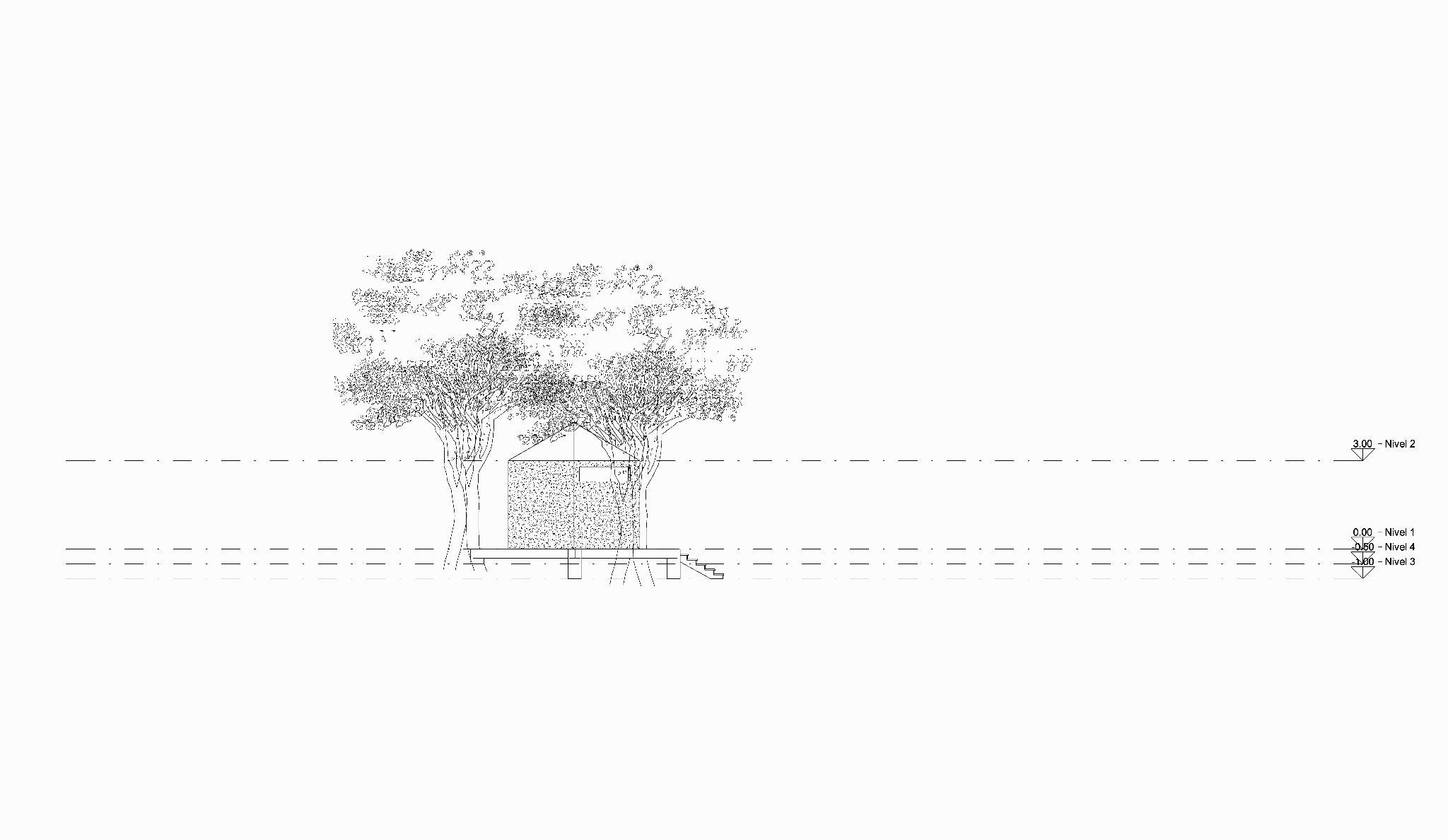

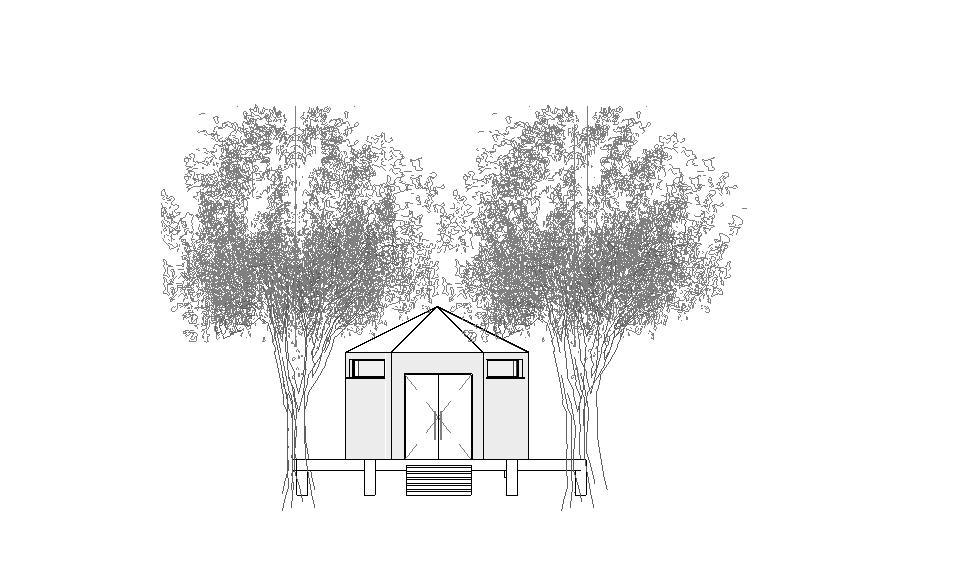

ELEVACIÓN

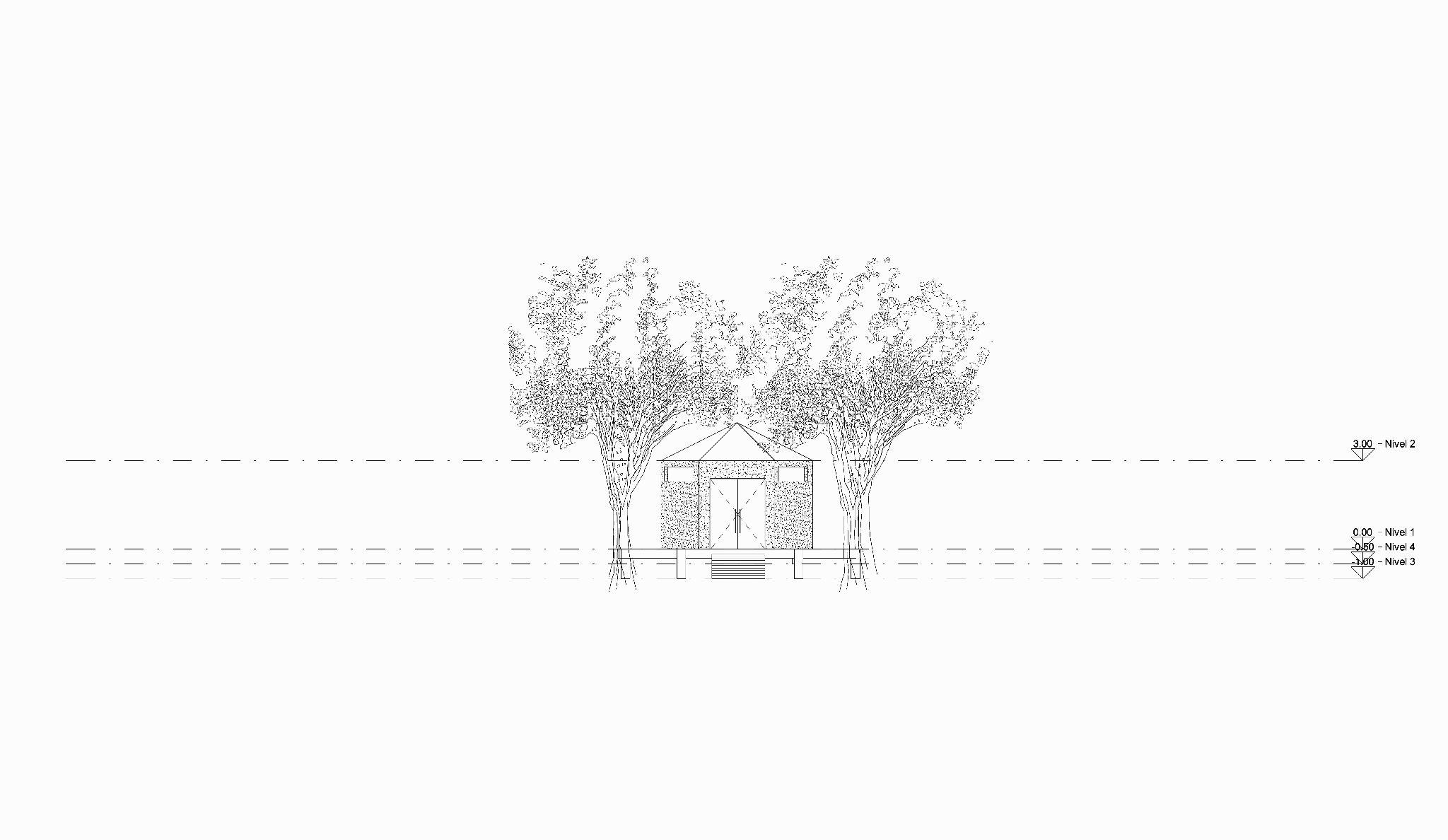

ELEVACIÓN SUR PAISAJES
EL HORMIGÓN PREFABRICADO ESTÁ COMPUESTO BÁSICAMENTE POR MATERIALES COMO EL CEMENTO, LA ARENA, EL AGUA Y LOS ADITIVOS QUE SE LE AGREGUEN PARA BRINDAR A LA MEZCLA CIERTAS PROPIEDADES ESPECÍFICAS, DEPENDIENDO DEL USO QUE SE LES PROPORCIONARÁ A ESTOS ELEMENTOS.
MODELO: PANELDEHORMIGÓNARMADO
USO: ESTOS MUROS PUEDEN SER ESTRUCTURALES SOPORTANTES, MUROS DIVISORIOS, O MUROS COLINDANTES.
LA MEZCLA DEL HORMIGÓN SE VIERTE FRESCA EN UNOS MOLDES Y LUEGO SE PASA A LA FASE DE FRAGUADO, ADQUIRIENDO ASÍ UNA FORMA ESPECÍFICA SEGÚN LOS TIPOS DE PROYECTOS Y LAS ESPECIFICACIONESTÉCNICASAESCALACIVILQUEÉSTOSPOSEAN.
CAPACIDAD: PUEDEN SER DE 10, 12, 14, 20 CM DE ESPESOR Y HASTA 3,5 M DE ALTO. EL LARGO DE 12 METROS.

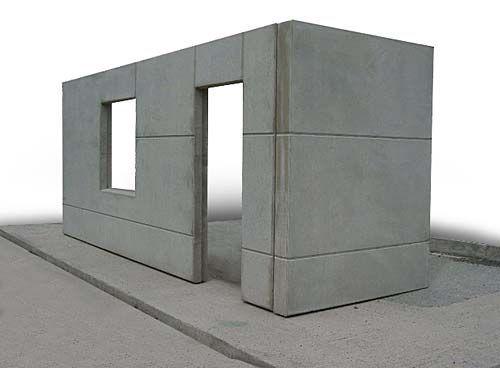

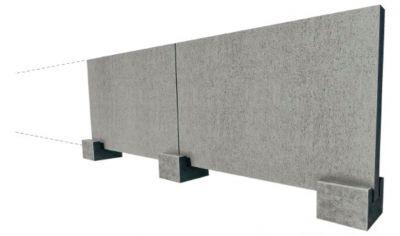

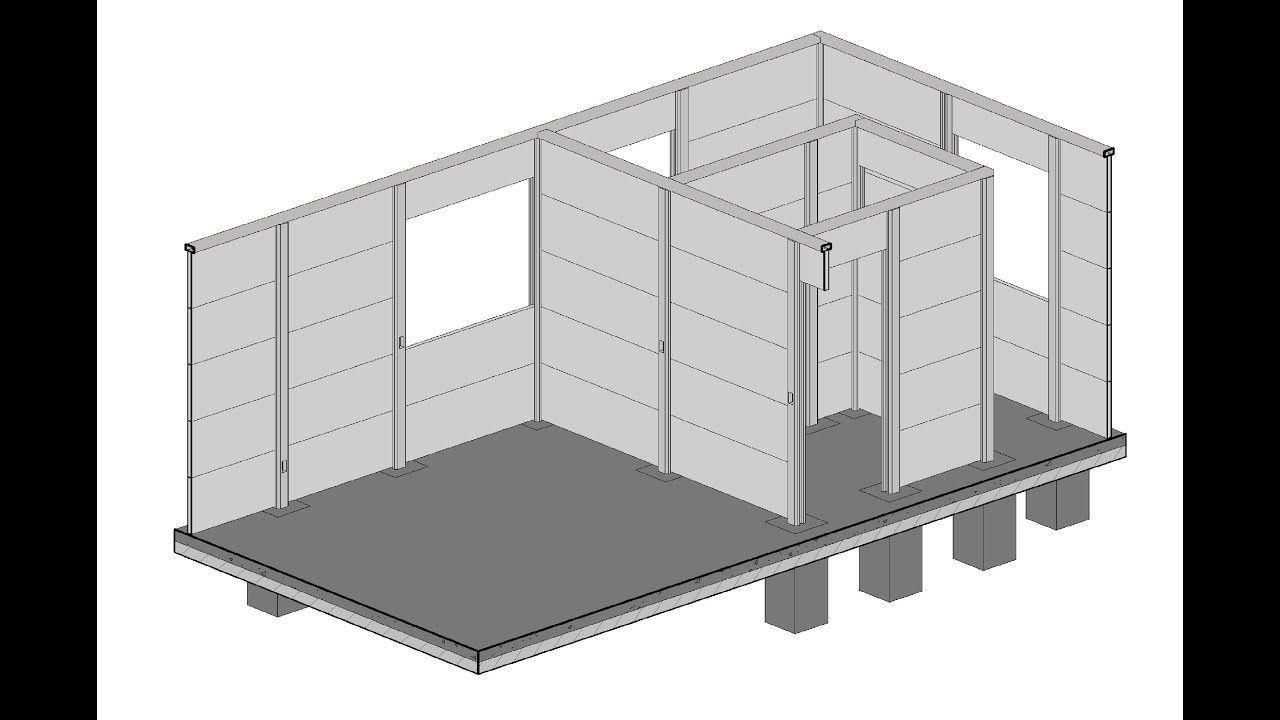

PANEL PREFABRICADO DE HORMIGÓN

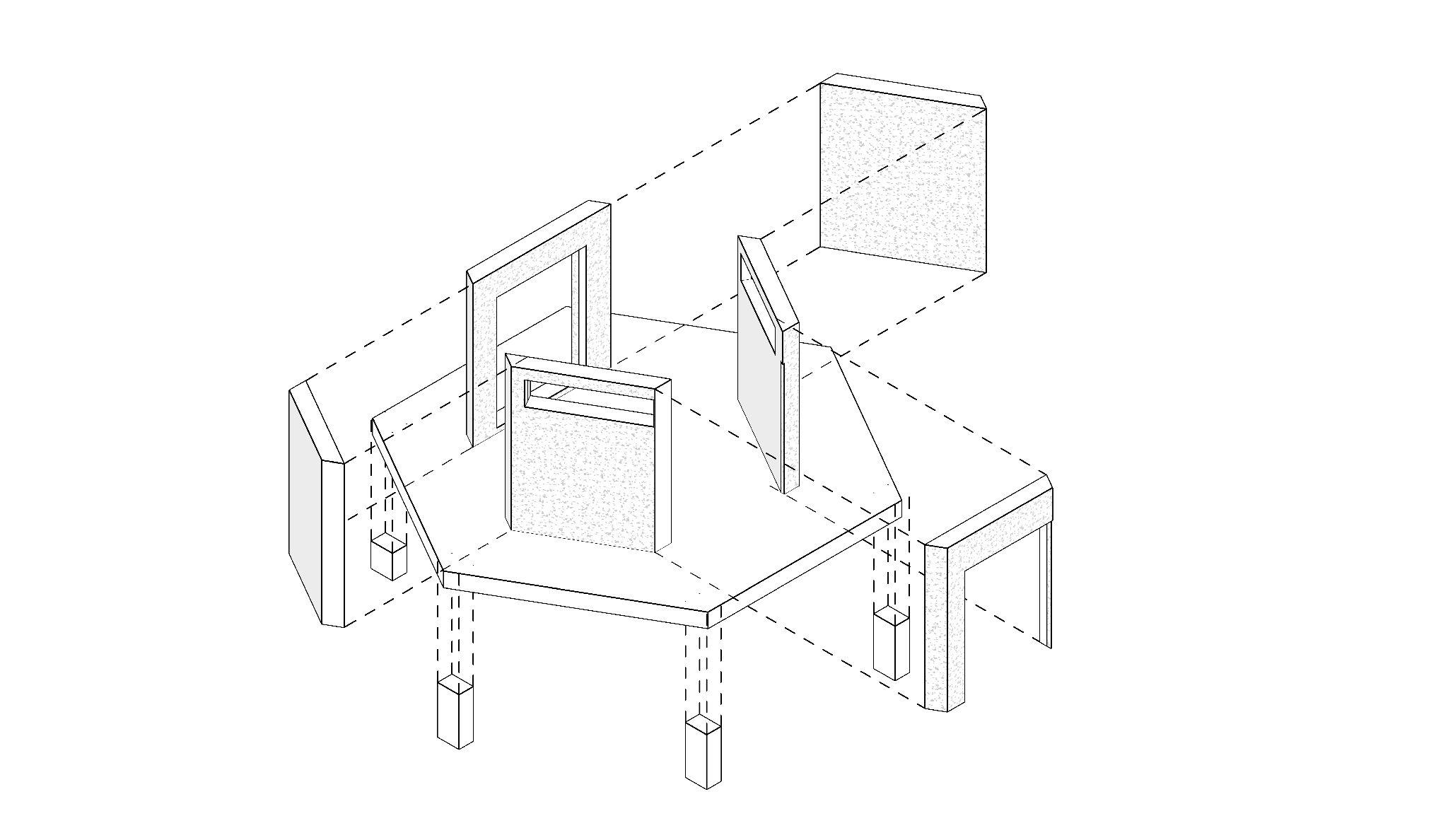

DESCRIPCIÓN: SON PLACAS MACHIHEMBRADAS DE HORMIGÓN ARMADO PREFABRICADO. ESTOS SON APOYADOS SOBRE DADOS DE HORMIGÓN, VIGAS DE FUNDACIÓN O FUNDACIONES SIMPLES. SE FABRICAN ENPLANTAPARALUEGOMONTARLOSENOBRA.
ROL Y COMPORTAMIENTO DEL MATERIAL
SISTEMA DE MOLDAJE
INSTALACIÓN Y TIPOS DE CONEXIONES.
1. EL PANEL DEBE COLOCARSE, NIVELARSE Y APLOMARSE ANTES DE REALIZAR LA FIJACIÓN Y DEBE ESTAR REFORZADO DURANTE ESTE TIEMPO. GENERALMENTE, LA RIOSTRA PERMANECE EN SU LUGAR HASTA QUE EL PANEL SE CONECTA A LOS PANELES VECINOS QUE COMPLETAN LA ESTRUCTURAYBRINDANSOPORTE.
DE ELABORACIÓN Y CUIDADO

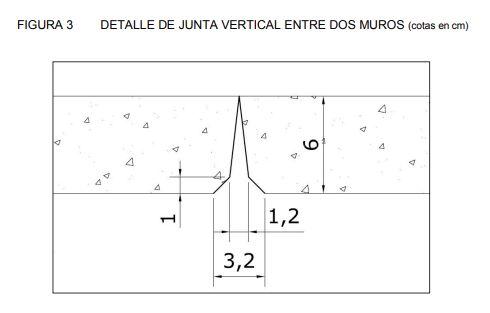

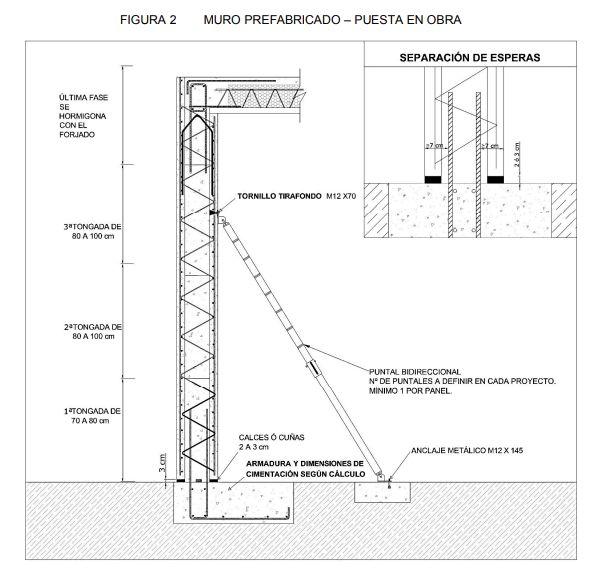

DETALLE DE JUNTA VERTICAL ENTRE 2 MUROS (COTAS EN CM) MURO PREFABRICADO - PUESTA EN OBRA MURO PREFABRICADO
PROCESO
TORNILLO TIRAFONDO
ARMADURA Y DIMENSIONES DE CIMENTACIÓN SEGÚN CÁLCULO
PUNTAL BIDIRECCIONAL N° DE PUNTALES A DEFINIR EN CADA PROYECTO. MÍNIMO 1 POR M12 x 145
M12 x 70
2. LAS CONEXIONES ENTRE LOS PANELES SE REALIZAN MEDIANTE COLUMNAS DE LECHADA (LOSAS ALVEOLARES HUECAS) O MEDIANTE PERNOS O PLACAS DE SOLDADURA FUNDIDAS CON ELHORMIGÓN. (PLANTA)

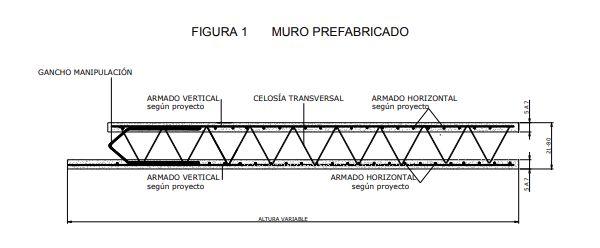

ARMADO VERTICAL SEGÚN PROYECTO ARMADURA Y DIMENSIONES DE CIMENTACIÓN SEGÚNARMADOCÁLCULOVERTICAL SEGÚN PROYECTO CELOSÍA TRANSVERSALARMADO HORIZONTAL SEGÚN PROYECTO ARMADO HORIZONTAL SEGÚN PROYECTO ALTURA VARIABLE FASEÚLTIMA FORJADOAHORMIGONSECONEL3°TONGADADE80A100CM2°TONGADADE80A100CM1°TONGADADE70A80CM SEPARACIÓN DE ESPERAS
ANCLAJEPANELMETÁLICO
CALCES O CUÑAS 2 A 2 CM

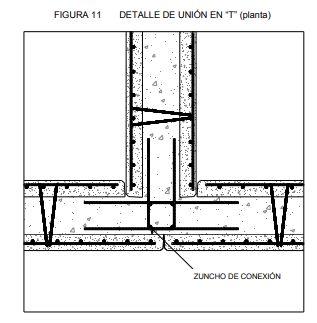

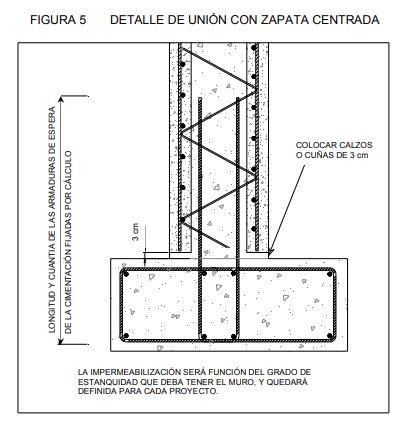

DETALLE DE UNIÓN CON ZAPATA CENTRADA DETALLE DE UNIÓN EN T
● TEXTURIZADO
PROCESO DE ELABORACIÓN Y CUIDADO

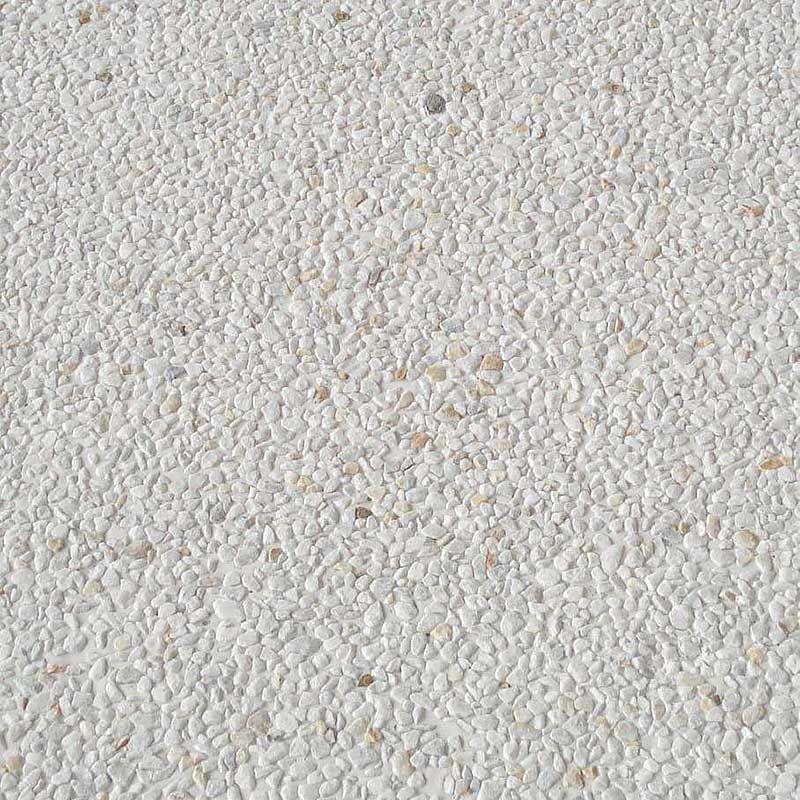

● ÁRIDOVISTO

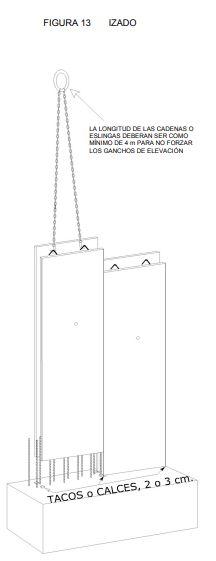

LA LONGITUD DE LAS CADENAS O ESLINGAS DEBERÁN SER COMO MÍNIMO DE 4M PARA NO FORZAR LOS GANCHOS DE ELEVACIÓN
● ABUJARDADO
TODO EDIFICIO GUARDA ÍNTIMA RELACIÓN ENTRE SU LENGUAJE ARQUITECTÓNICO Y EL MATERIAL EMPLEADO PARA LLEVARLO A CABO. ES POR ESTE MOTIVO QUE SE DISPONE DE UNA AMPLIA VARIEDAD DE ACABADOS POSIBILITANDO ASÍ, LA ADAPTACIÓN DEL PREFABRICADO A CUALQUIER PROYECTO QUE DESEE REALIZARSE. CADA OBRA GENERA UN IMPACTO VISUAL EN EL LUGAR EN EL QUE SE ENCUENTRA IMPLANTADA, POR LO QUE SE CONSIDERA FUNDAMENTAL MANTENER UN ESTRICTO CONTROL DE CALIDAD SOBRE LAS PIEZAS CON EL FIN DE OFRECER ELMEJORACABADOENLOS PANELESDECERRAMIENTO.
● PINTADO
● RÚSTICO

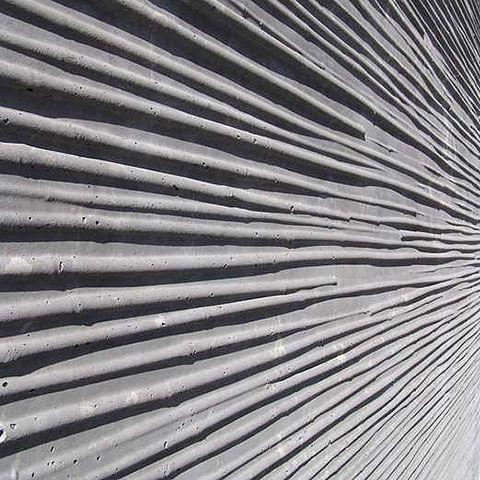

EL HORMIGÓN TEXTURIZADO ESTÁ CONCEBIDO PRINCIPALMENTE PARA SOLUCIONES ARQUITECTÓNICAS DE HORMIGÓN VISTO Y QUE PUEDEN TENER DIVERSAS APLICACIONES PARA OBRAS CIVILES Y DE ARQUITECTURA LA FINALIDAD DE ESTE TIPO DE HORMIGÓN ES DAR UNA TEXTURA A PARTIR DE UNAS MATRICES A LA CARA VISTA DE LAPIEZADEHORMIGÓN.
EL HORMIGÓN PIGMENTADO ESTÁ CONCEBIDO PRINCIPALMENTE PARA SOLUCIONES ARQUITECTÓNICAS DE HORMIGÓN VISTO Y QUE PUEDEN TENER DIVERSAS APLICACIONESPARA OBRASCIVILESYDEARQUITECTURA
ASPECTO ESTRUCTURAL, MANIPULACIÓN Y TRANSPORTE, ASPECTO ECONÓMICO-FINANCIERO, MONTAJEYFABRICACIÓN.

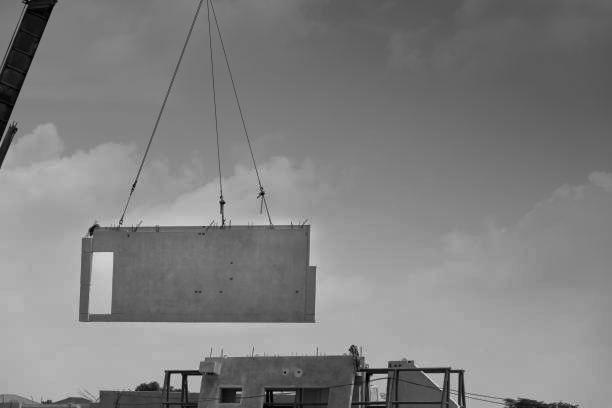

IZADO
VENTAJAS Y DESVENTAJAS DE LA CONSTRUCCIÓN PREFABRICADA

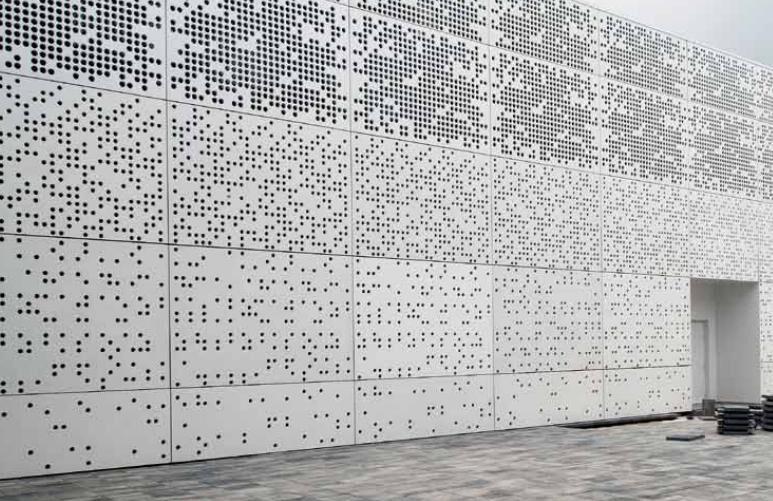

ACABADOS / TERMINACIONES BÁSICAS
DESVENTAJAS
VENTAJAS
CALIDAD DE LOS MATERIALES, REDUCCIÓN EN LOS PLAZOS DE EJECUCIÓN, REDUCCIÓN DE EQUIPOSDEOBRA,SECCIONESCONMAYORRESISTENCIA,ECONOMÍA,RECICLABLEYESTÉTICA.
● PIGMENTADO
● PULIDO

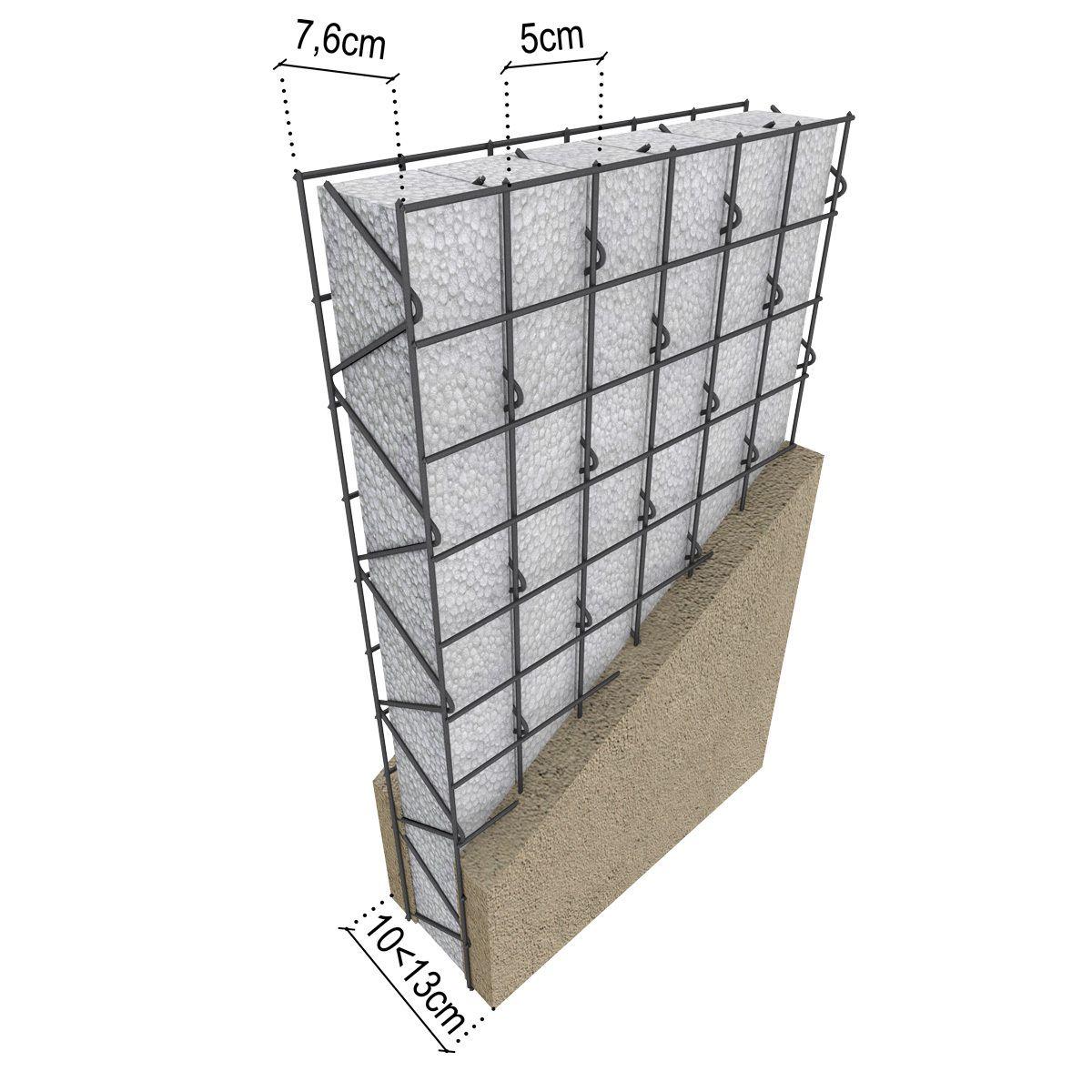

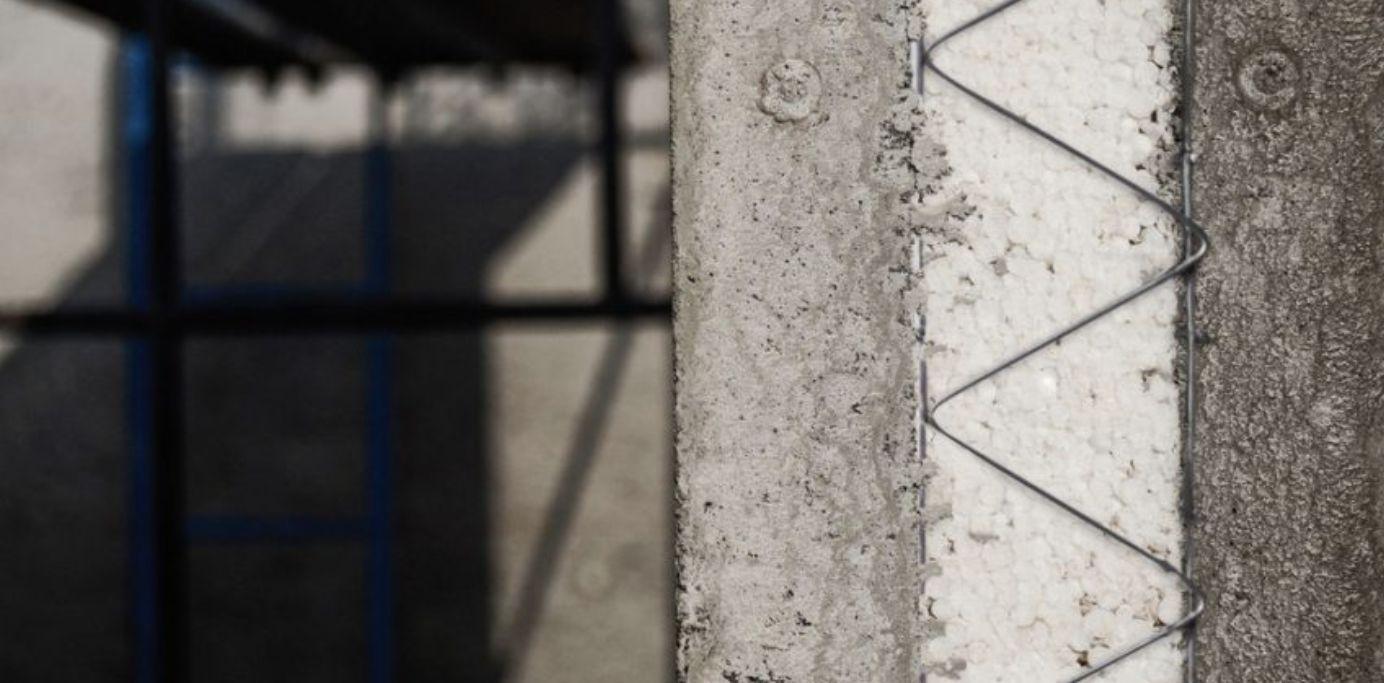

ENTRE DOS CAPAS DE HORMIGÓN ESTRUCTURAL: EL MURO EN SÍ CUMPLE LA FUNCIÓN AISLANTE TÉRMICAYDESOPORTE,SIENDOADEMÁSLIVIANO,LOQUEFAVORECESUUSOPARA CONSTRUCCIÓN
ENCHILE,LASEXIGENCIASDEACONDICIONAMIENTOTÉRMICOSONREGULADASPORLA ORDENANZA GENERAL DE URBANISMO Y CONSTRUCCIÓN (OGUC). EL CUAL ESTABLECE LOS REQUERIMIENTOS DE AISLACIÓNTÉRMICAPARAMUROSDEVIVIENDAS(CASASYDEPARTAMENTOS). ENESTA,SESEPARAN
AMBIENTESINTERIORESDEAMBIENTESEXTERIORES YLAEXIGENCIAESTABLECIDACORRESPONDE A LA RESISTENCIA TÉRMICA MÍNIMA O TRANSMITANCIA TÉRMICA MÁXIMA ACEPTABLE PARA DIFERENTESZONASCLIMÁTICASDECHILE.
HORMIGÓNARMADO
MEDIANTEUNADHESIVO.ELMATERIALAISLANTEESUSUALMENTE POLIESTIRENOEXPANDIDO,PERO TAMBIÉNSEPUEDEUTILIZARFIBRADEVIDRIOOPOLIURETANO.
PREFABRICADA.LASVENTAJASDEESTOSESQUESUELENSERAUTO-COMPACTANTES.
LA AISLACIÓN TÉRMICA CORRESPONDE A UN MATERIAL O SISTEMA CONSTRUCTIVO QUE PROVEE UNA RESISTENCIA AL FLUJO DE CALOR. LOS MUROS DE HORMIGÓN POSEEN UNA BAJA CAPACIDAD DE OPONERSE AL FLUJO DE CALOR Y, POR ELLO, DEBEN EMPLEARSE SISTEMAS AISLANTES TÉRMICOS ADICIONALES PARA CUMPLIR CON REGULACIONES O REQUERIMIENTOS DE EFICIENCIA ENERGÉTICA.
LA AISLACIÓN TÉRMICA POR EL EXTERIOR: ESTAS SON PLACAS DE POLIESTIRENO EXPANDIDO ADHERIDO AL MURO CON ADHESIVOS, MALLA DE FIBRA DE REFUERZO Y RECUBRIMIENTO ELÁSTICOS DE TERMINACIÓN PARA PROTEGER DEL CLIMA. LA PRINCIPAL VENTAJA DE ESTE SISTEMA ES QUE PERMITE ELIMINAR LOS PUENTES TÉRMICOS FACILITANDO EL APROVECHAMIENTO DE LA INERCIA TÉRMICA DE MUROS DE HORMIGÓN. LAS DESVENTAJAS SON EL MAYOR COSTO; LA NECESIDAD DE ANDAMIOS PARA SU INSTALACIÓN; PROBLEMAS DE DURABILIDAD DEBIDO A LA LLUVIA; AGRIETAMIENTO DEBIDO ENVEJECIMIENTO Y DETERIORO DE LA MALLA DE FIBRA DE VIDRIO EN AMBIENTESHÚMEDOS.

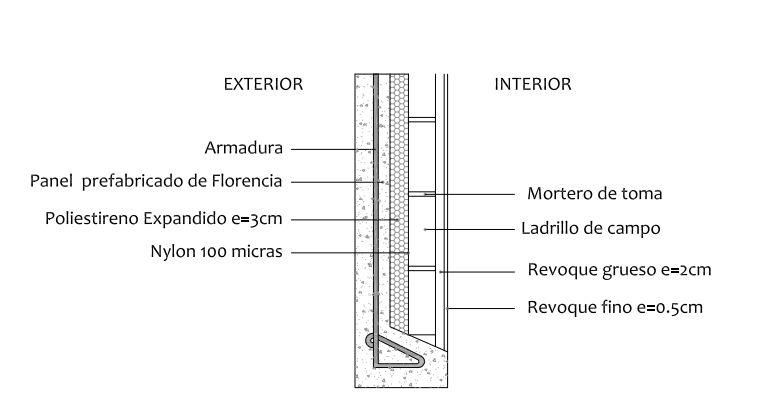

LA AISLACIÓN INTERIOR: SUELE ESTAR CONSTITUIDA POR UNA CAPA DE MATERIAL AISLANTE RÍGIDO ADOSADO A UNA CAPA DE YESO-CARTÓN, QUE SE ADHIERE AL MURO DE HORMIGÓN
AISLACIÓN TÉRMICA EN MUROS DE HORMIGÓN
EXTERIOR
INTERIOR ESTUCO

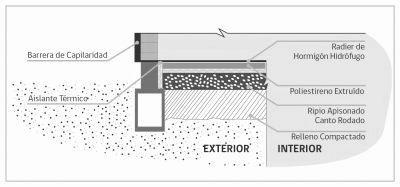

BARRERAFIBROCEMENTOPOLIESTIRENOEXPANDIDODEHUMEDAL PERFILDETEMPERATURA POLIESTIRENO EXTRUIDO RELLENORIPIOCOMPACTADOAPISONADOCANTORODADO INTERIOREXTERIOR AISLANTE TÉRMICO
AISLANTES TÉRMICOS DE INTERIOR, EXTERIOR O ENTRE MUROS
SISTEMASCONSTRUCTIVOSII // FELIPEGONZALEZ // JAVIERAZAMORA// CERTAMENI // S.3
S O Ñ A R T E
