PORTAFOLIO

ARQUITECTURA Y EQUIPAMIENTO METROPOLITANO

CONTENIDO: Datos del proyecto ............................................................................... 7 Ubicacion ................................................................................................. 8 Idea rectora ...........................................................................................9 idea inicial .............................................................................................. 10 Plano arquitectonico 1° nivel ............................................................... 12 Plano arquitectonico 2° nivel ............................................................. 13
Plano de Sector Taller.......................................................................... 16 CONTENIDO: Plano Estructural ............................................................................... ..14 Plano de Sector Biblioteca - Cafeteria............................................. 15 Plano de Sanitarias - Agua.................................................................. 17 Plano de Sanitarias Bloques ............................................................... 19 Plano de Sanitarias - Desague.......................................................... 20
CONTENIDO: Plano de Desague Bloques................................................................. 22 Renders - Maqueta del Sector.................................................... 23-39
PROYECTISTAS Huiman Zapata, Brisvany Andrea Moncada Zapata, Junior Jeanpiere Contacto: JuniorMoncada21@gmail.com Contacto: AndreaZapata@gmail.com

CENTRO CULTURAL

Nuestro proyecto se inspira en la idea de que la arquitectura va más allá de simples estructuras; es la materialización de sueños, es un medio para crear espacios que influyan en las vidas de las personas de manera positiva. Con ese propósito en mente, hemos dedicado horas de investigación, colaboración y esfuerzo para dar vida a esta propuesta. A su vez, hemos considerado cada detalle para asegurarnos de que el diseño se integre con el entorno, respetando los hitos y la historia del lugar trabajado, Sechura.

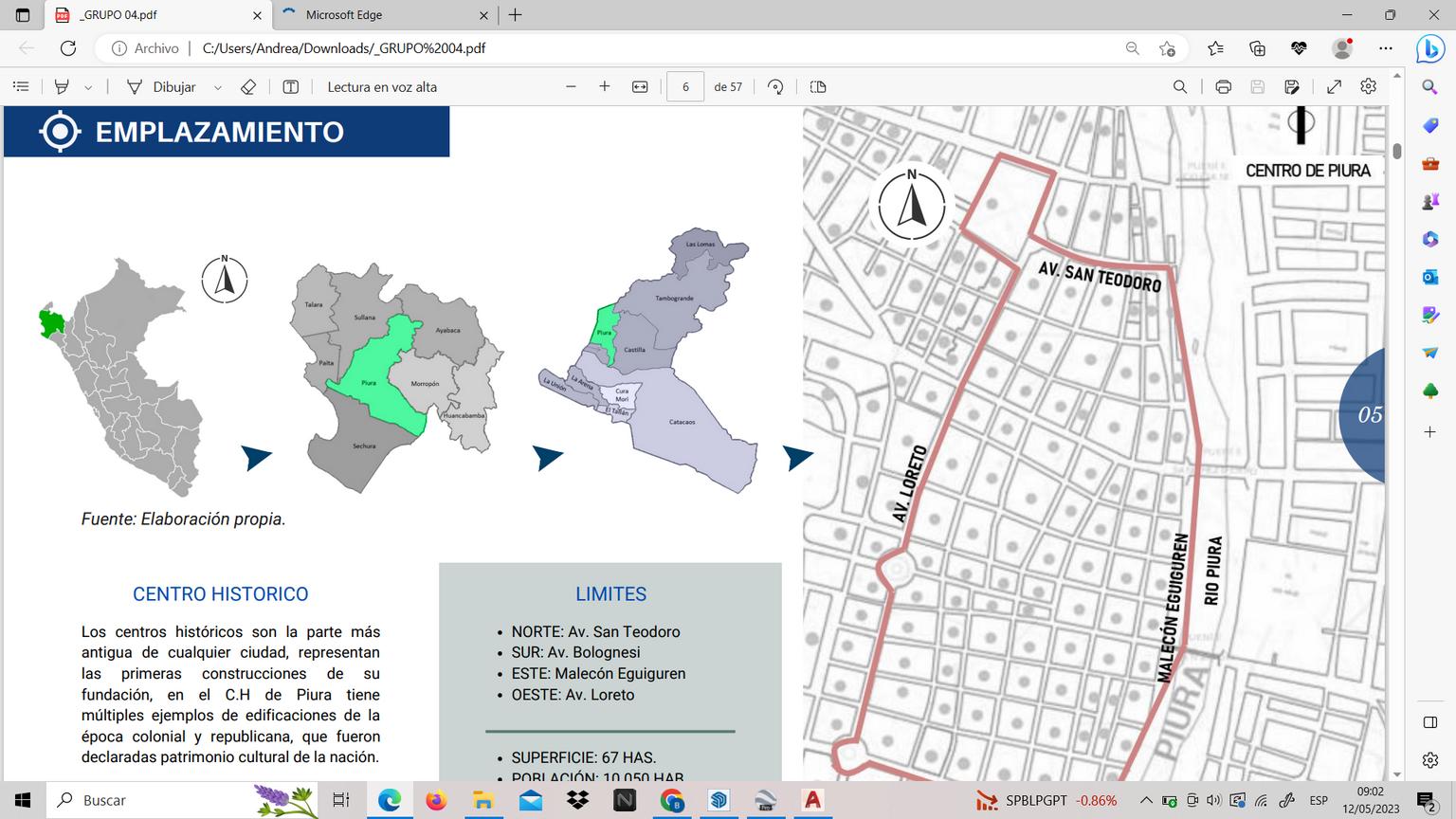

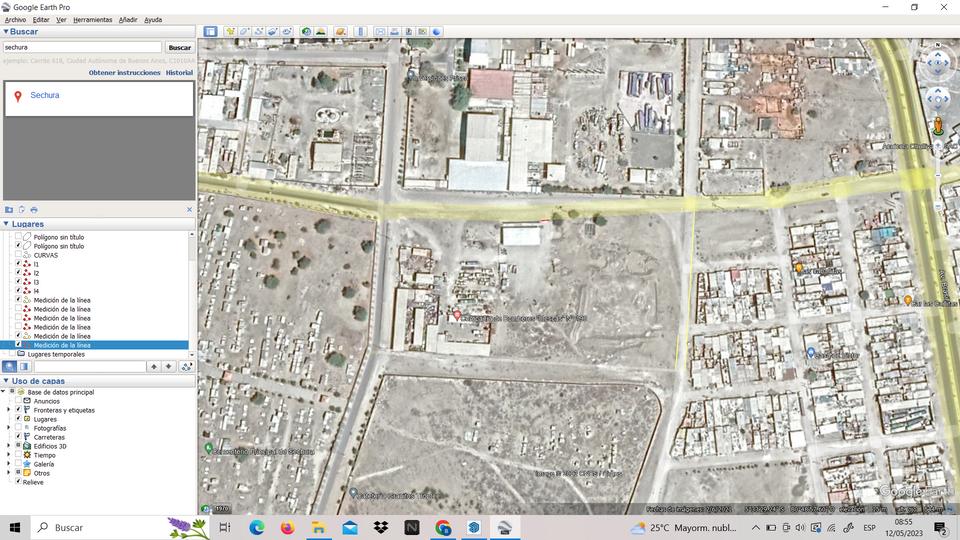

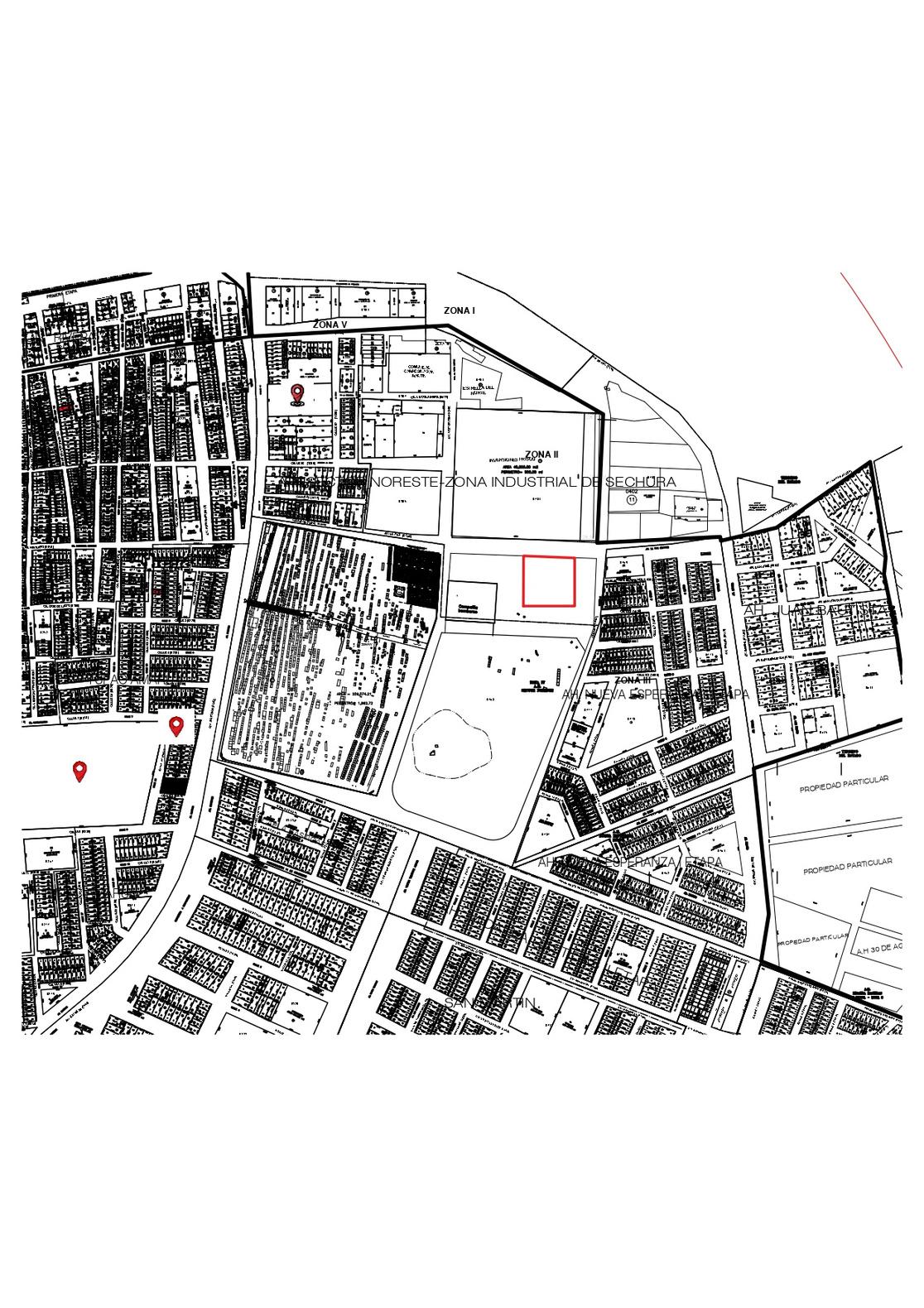

UBICACION

IDEA RECTORA

Repetición/Ritmo

Dunas Eje lineal -

sol

Diagonal

principal de la zona

ZonaAdministrativa

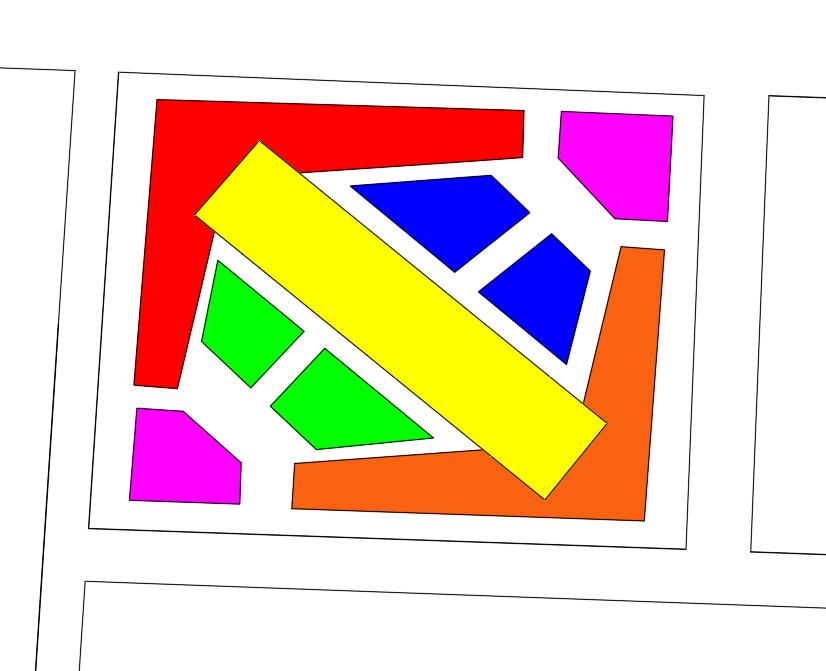

IDEA INICIAL

ZonaEducacion

ZonaComplementaria

PLANOS, CORTES, ELEVACIONES, ESTRUCCTURAS, INSTALACIONES SANITARIAS CENTRO CULTURAL - SECHURA

CORTEA-A a cu u o Am nd e n co a OE F A B D E F CORTEB-B --1 2 3 4 F B5 6 7 8 ELEVACONFRONTAL P l

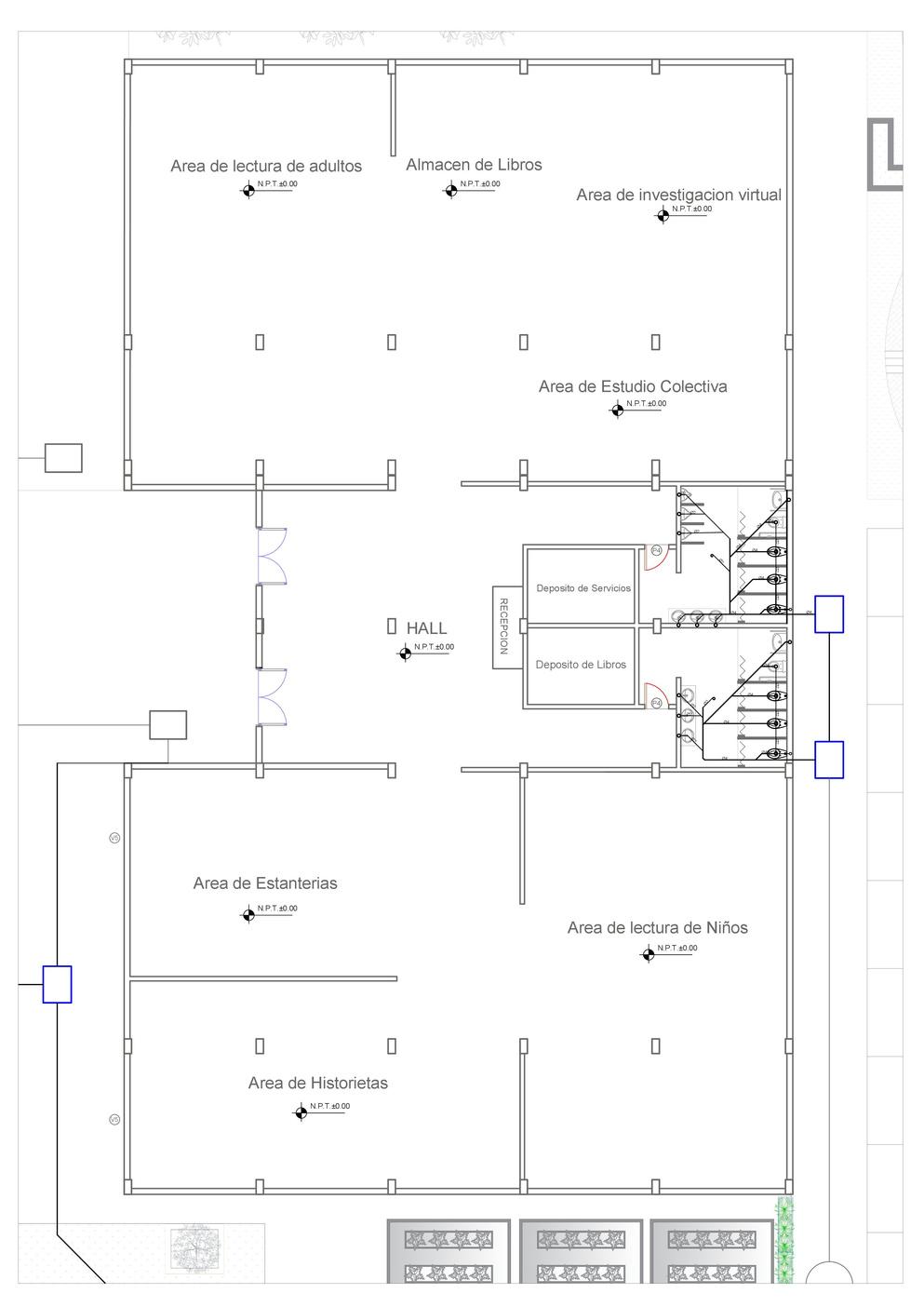

r q u i t e c t o n i c o 1
i v e l
a n o A
e r n
CORTEA-A a cu u o Am nd e n co a OE F A B D E F CORTEB-B --1 2 3 4 F B5 6 7 8 ELEVACONFRONTAL P l
r q u i t e c t o n i c o
i v e l
a n o A
2 d o n

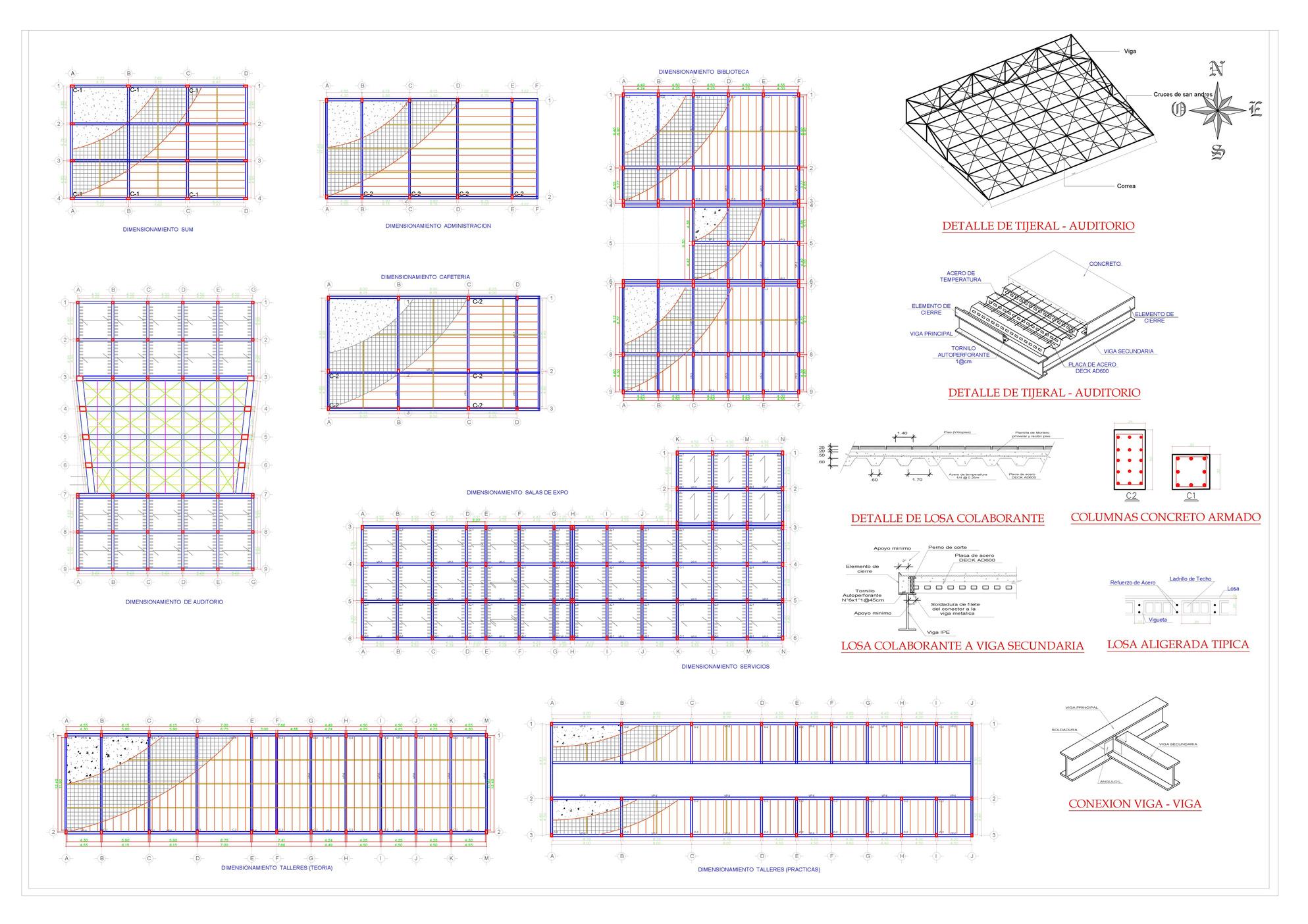

Plano Estructural - Detalles

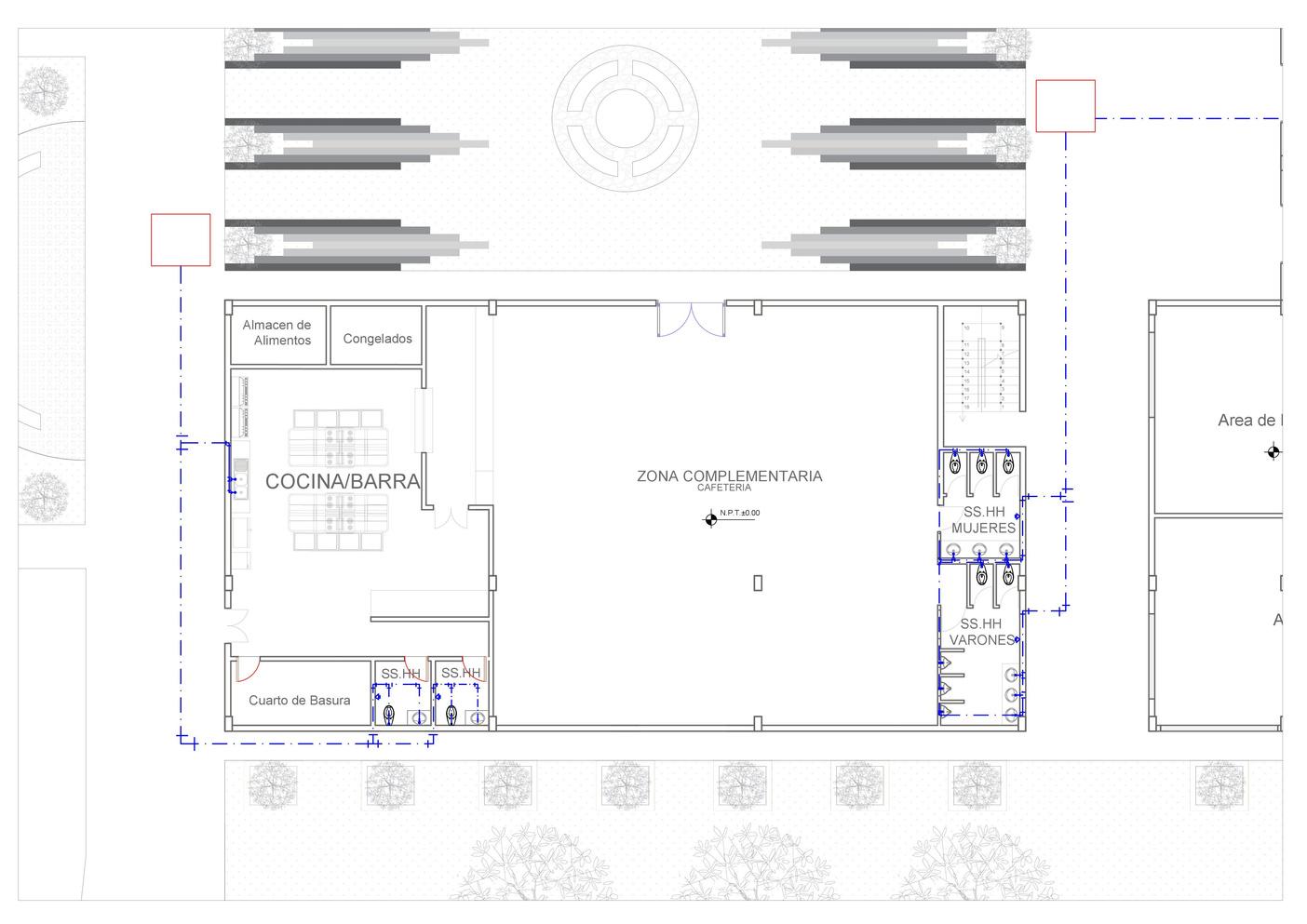

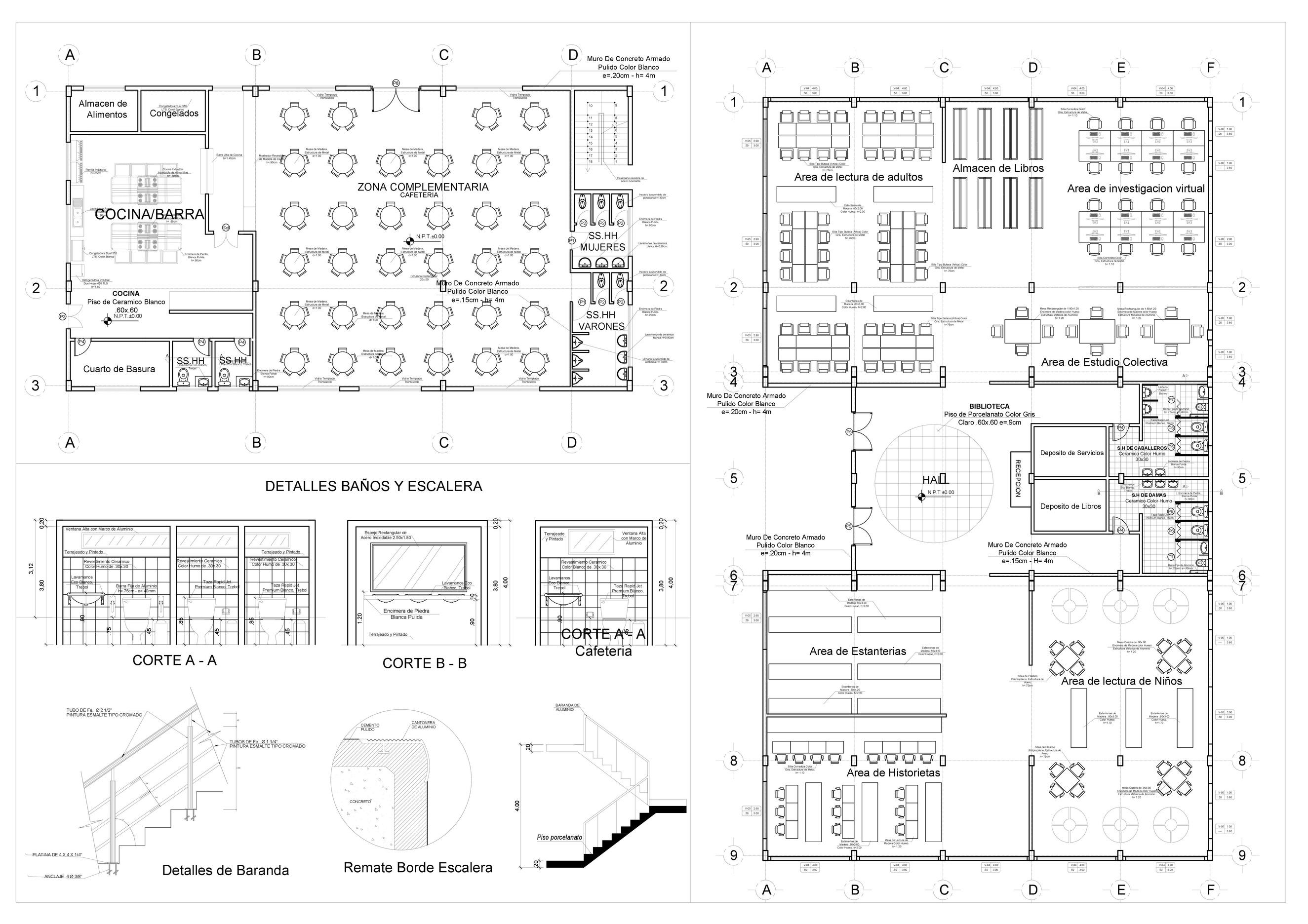

Plano de Sector Biblioteca - Cafeteria

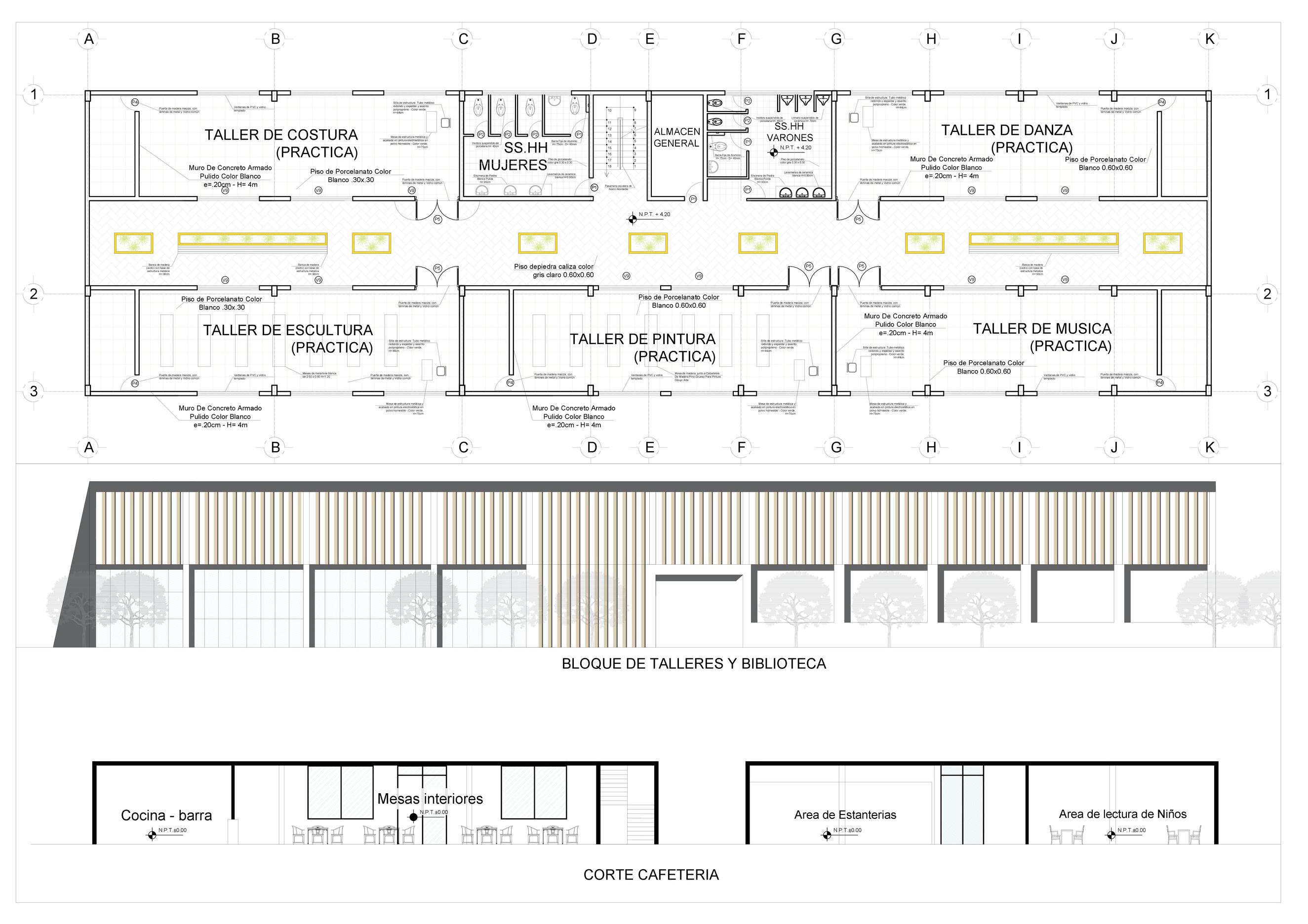

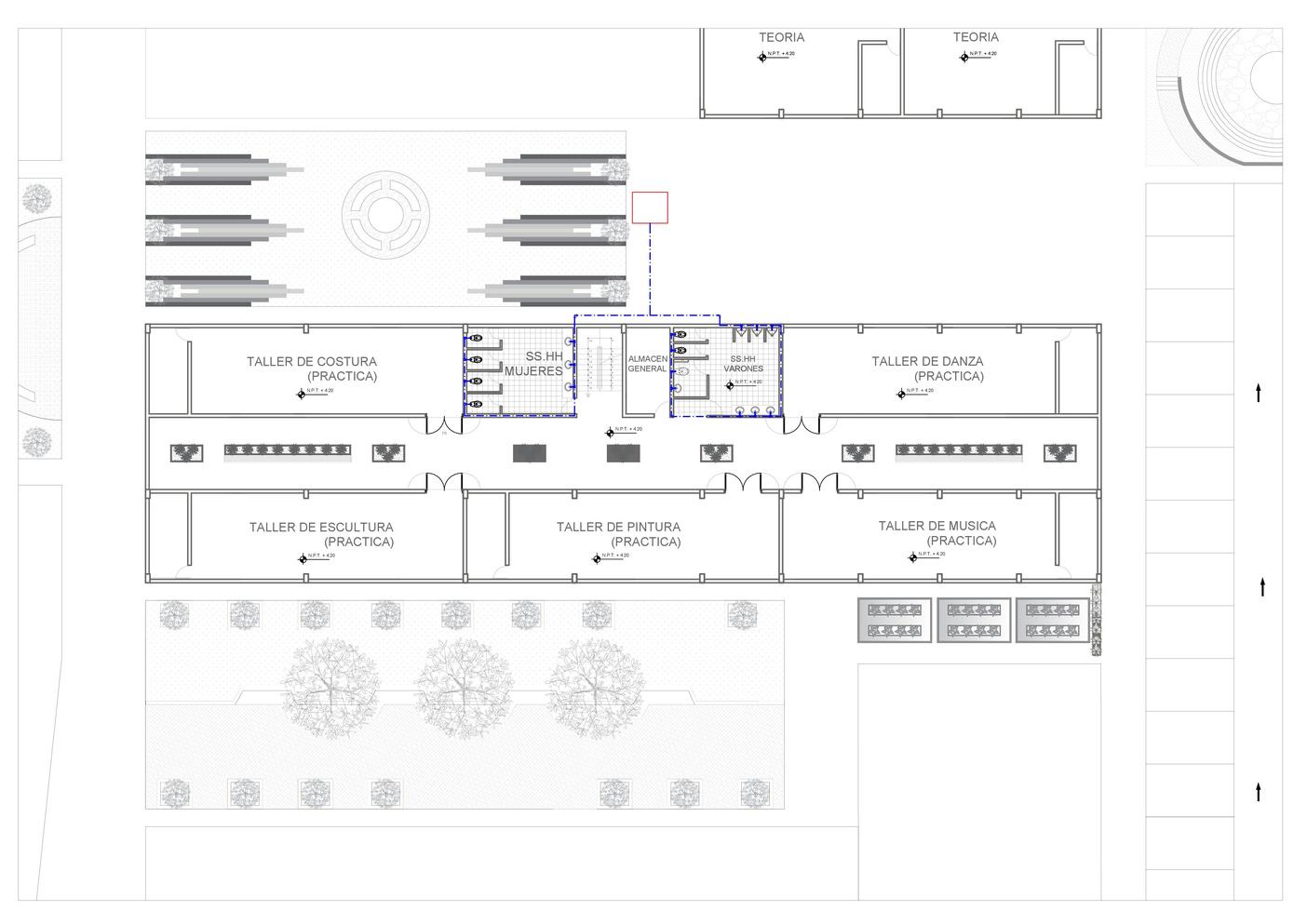

Plano de Sector Taller

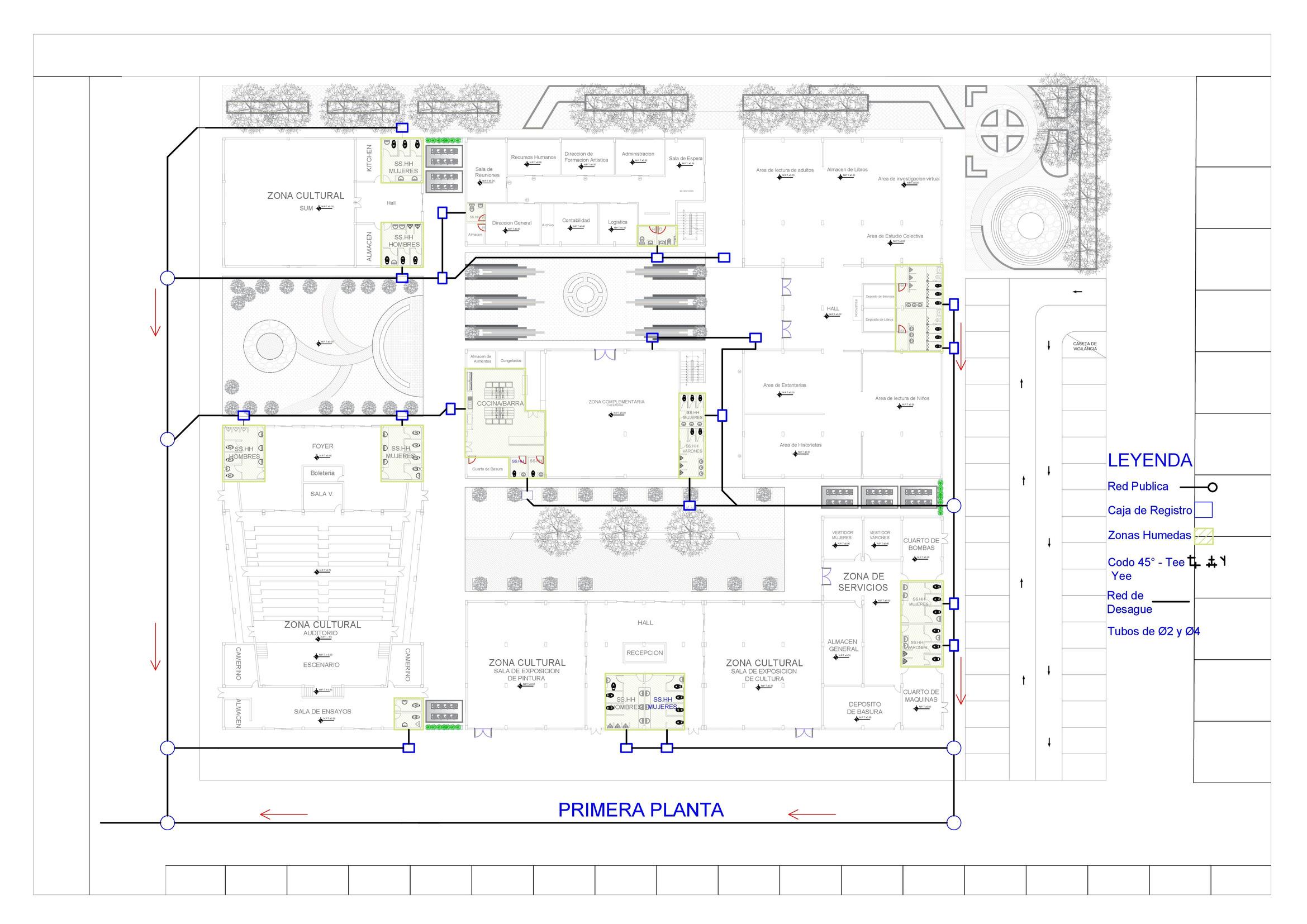

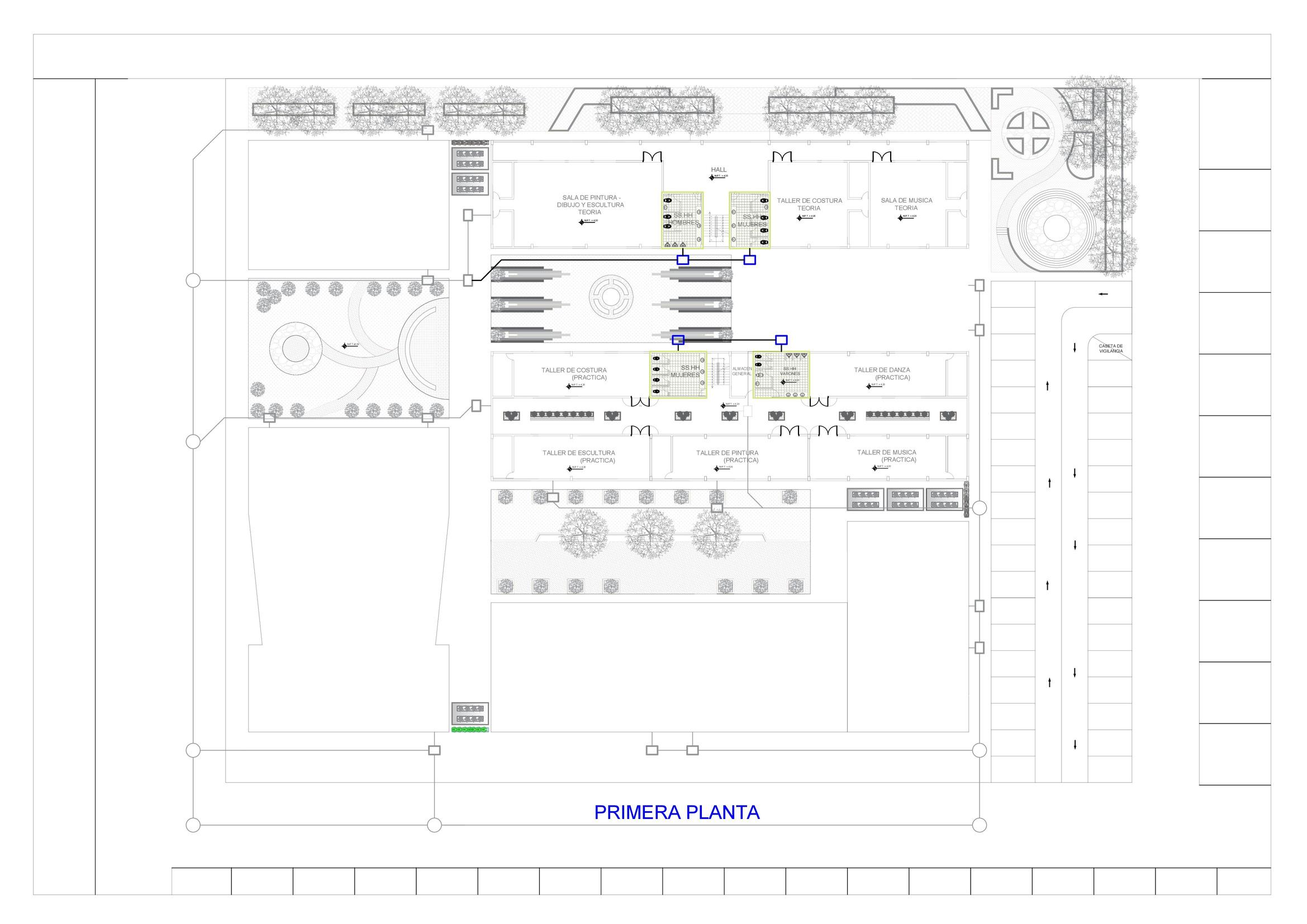

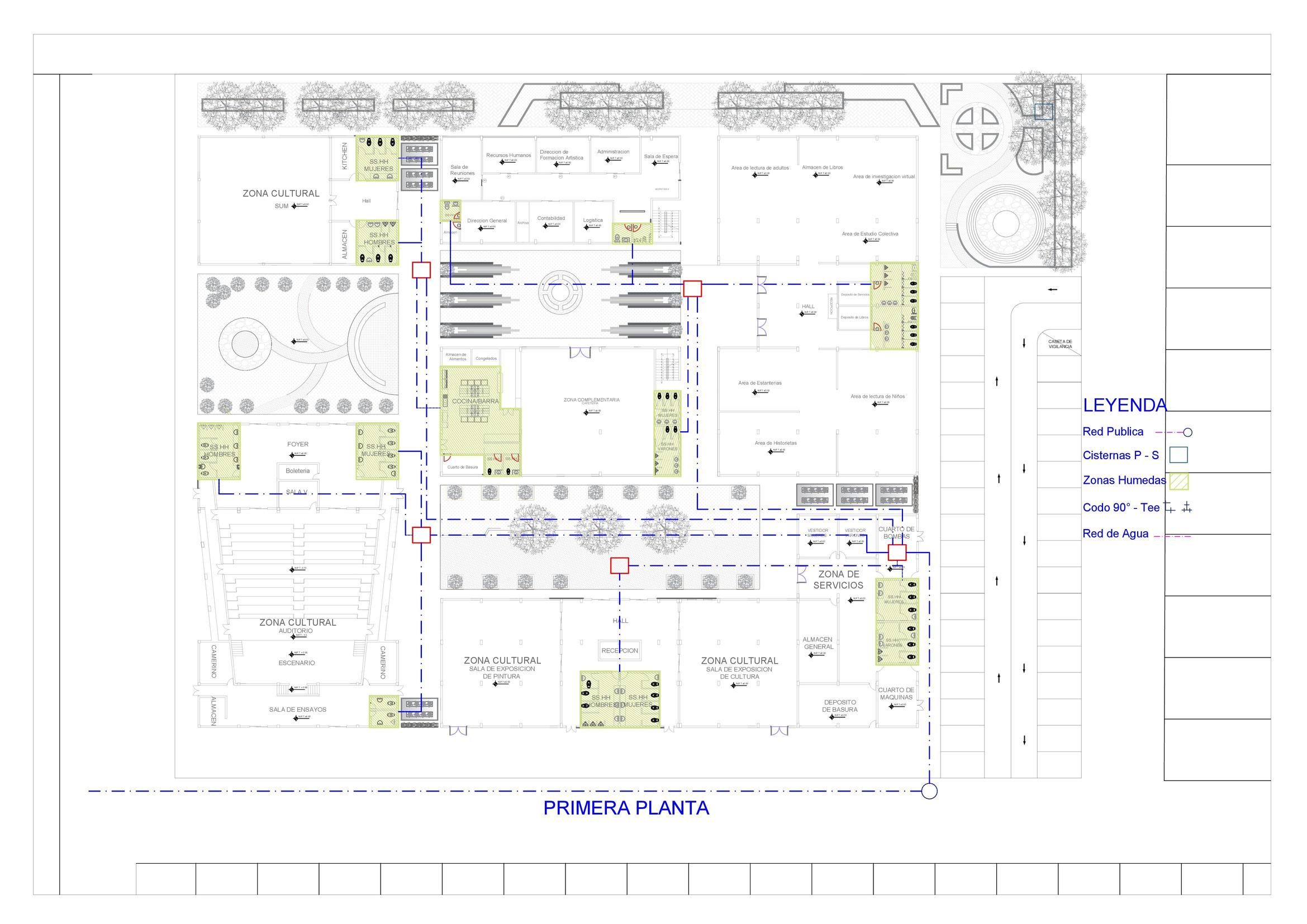

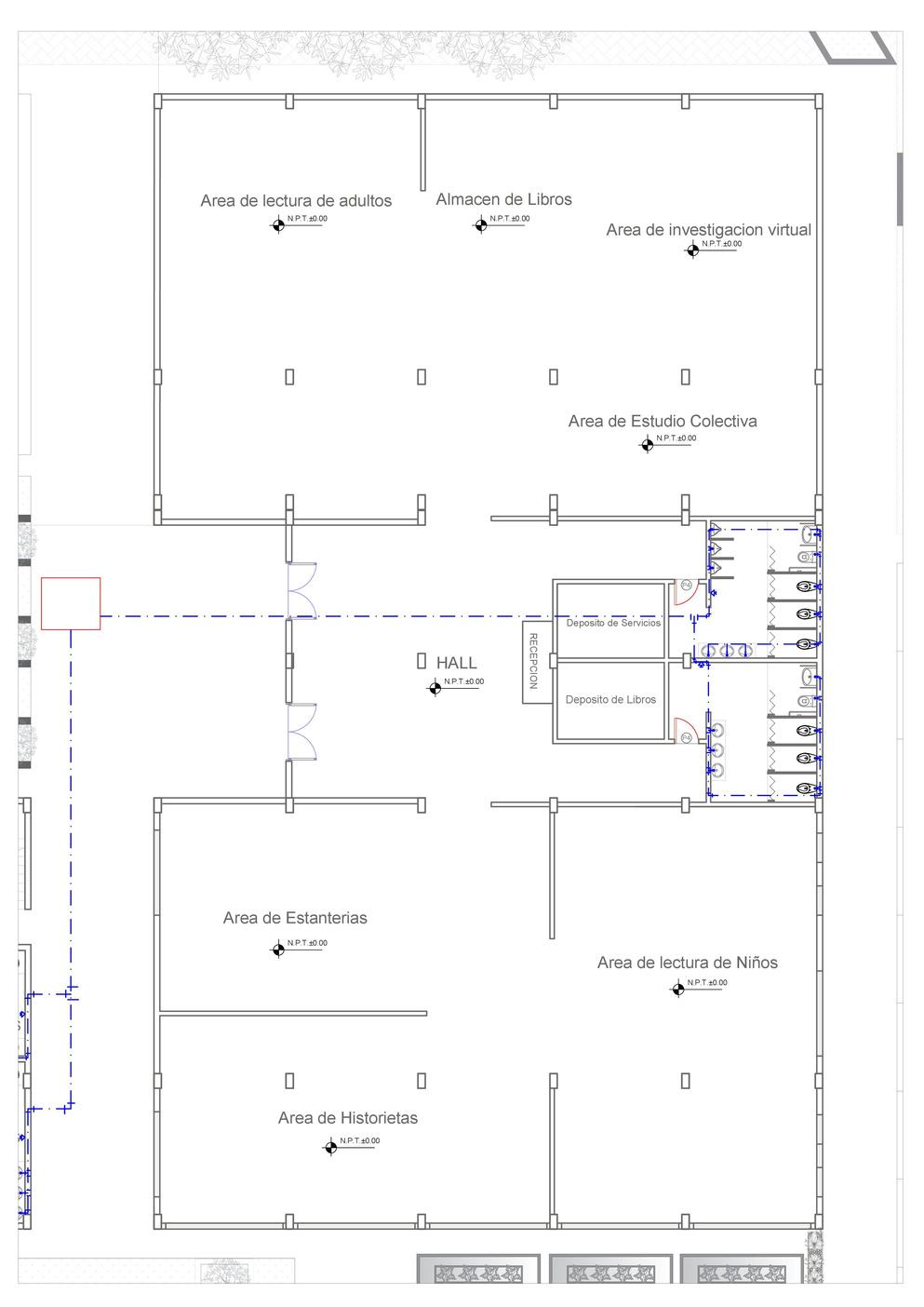

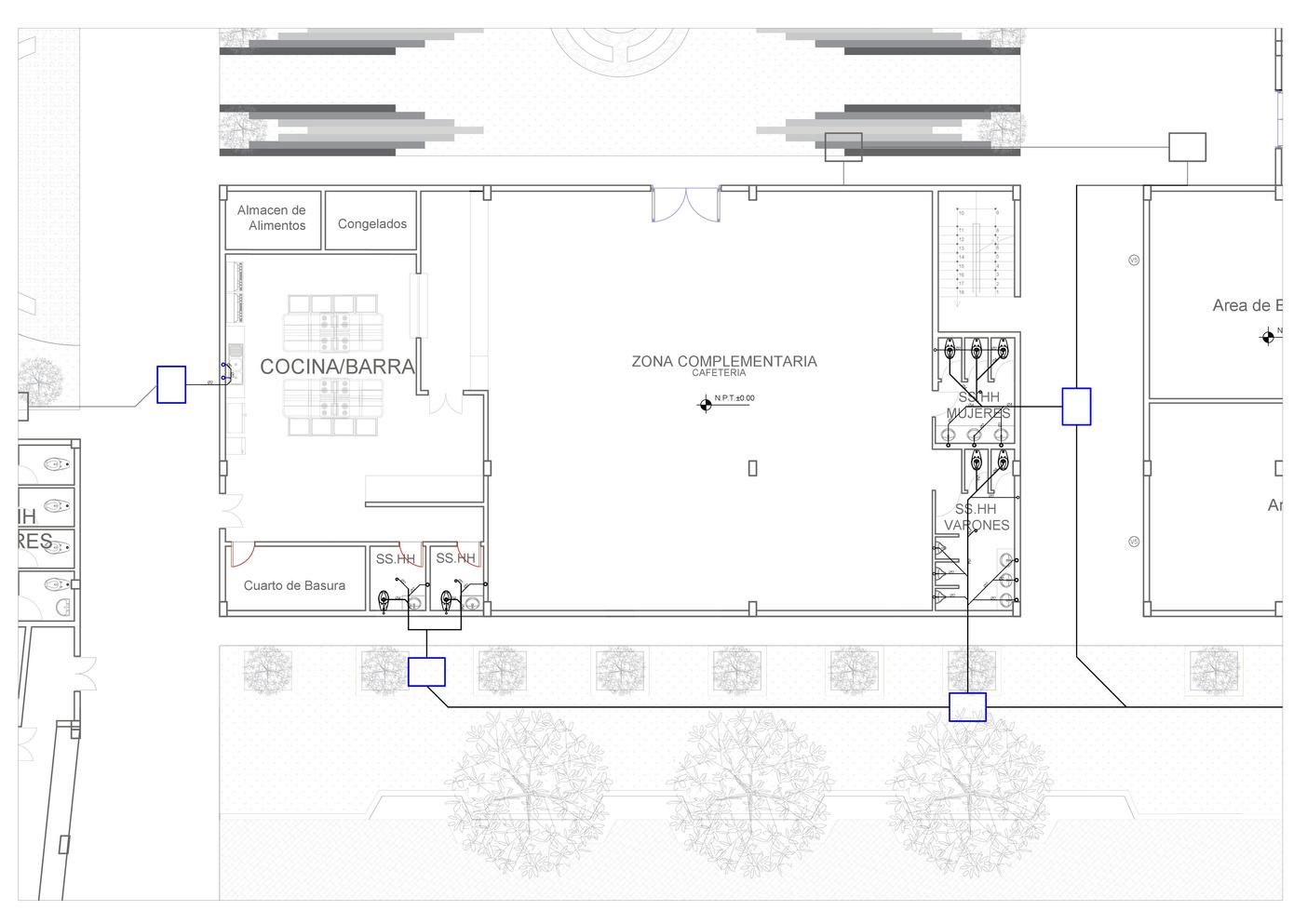

Plano de Sanitaria - Agua

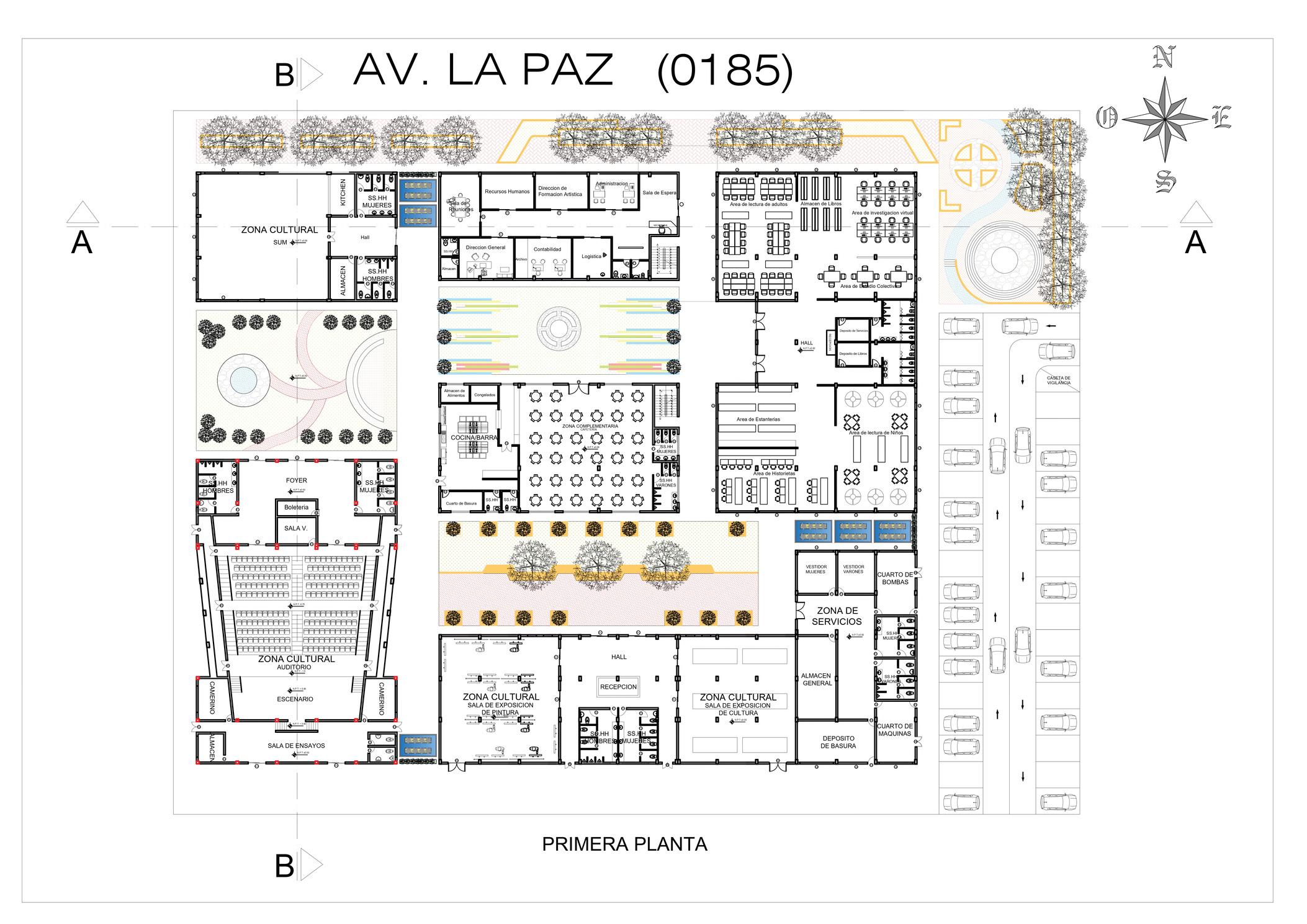

PRIMERA PLANTA

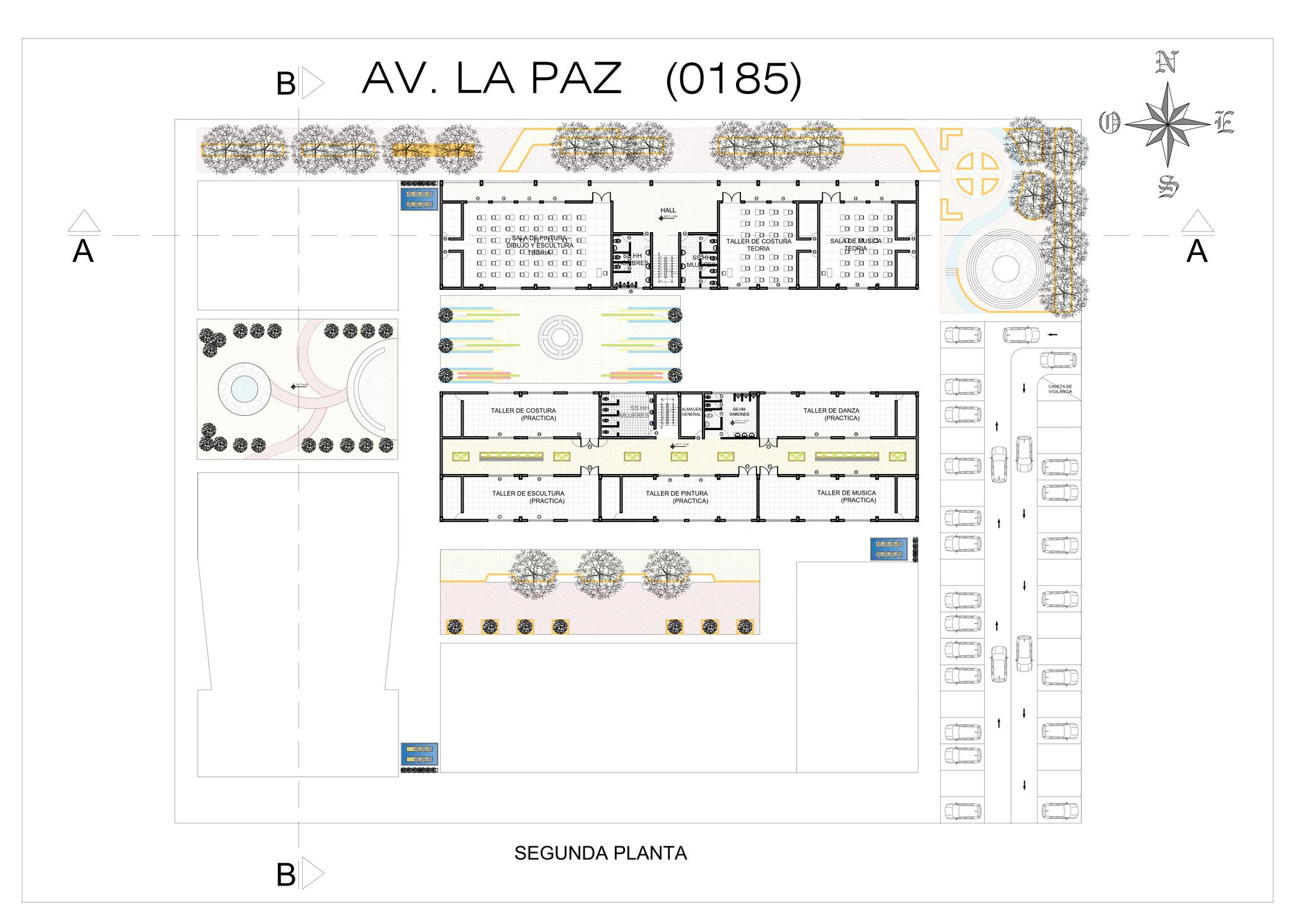

SEGUNDA PLANTA

Plano de Sanitaria - Bloques

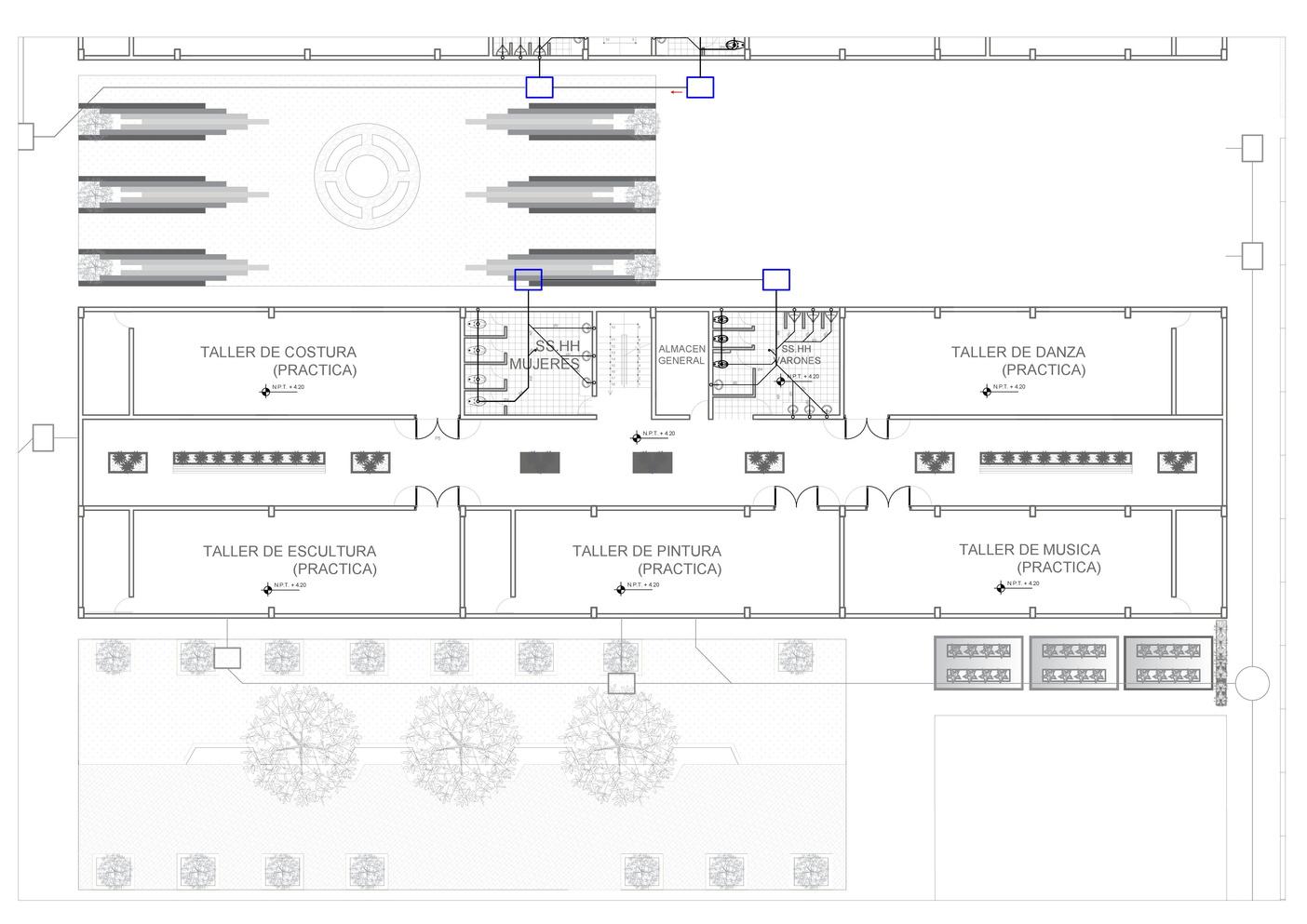

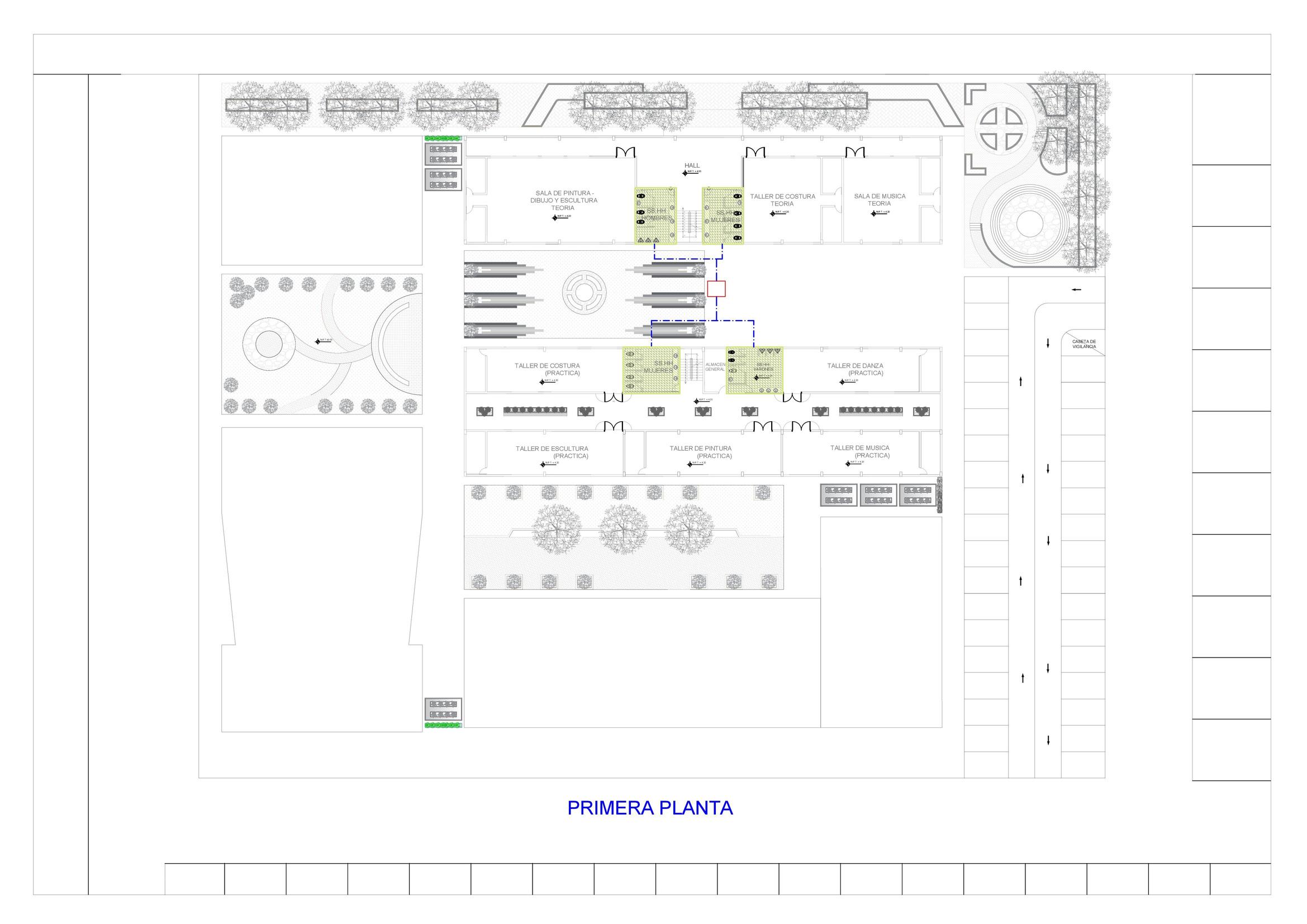

Plano de Sanitaria - Desague

PRIMERA PLANTA
SEGUNDA PLANTA

Plano de Desague - Bloques

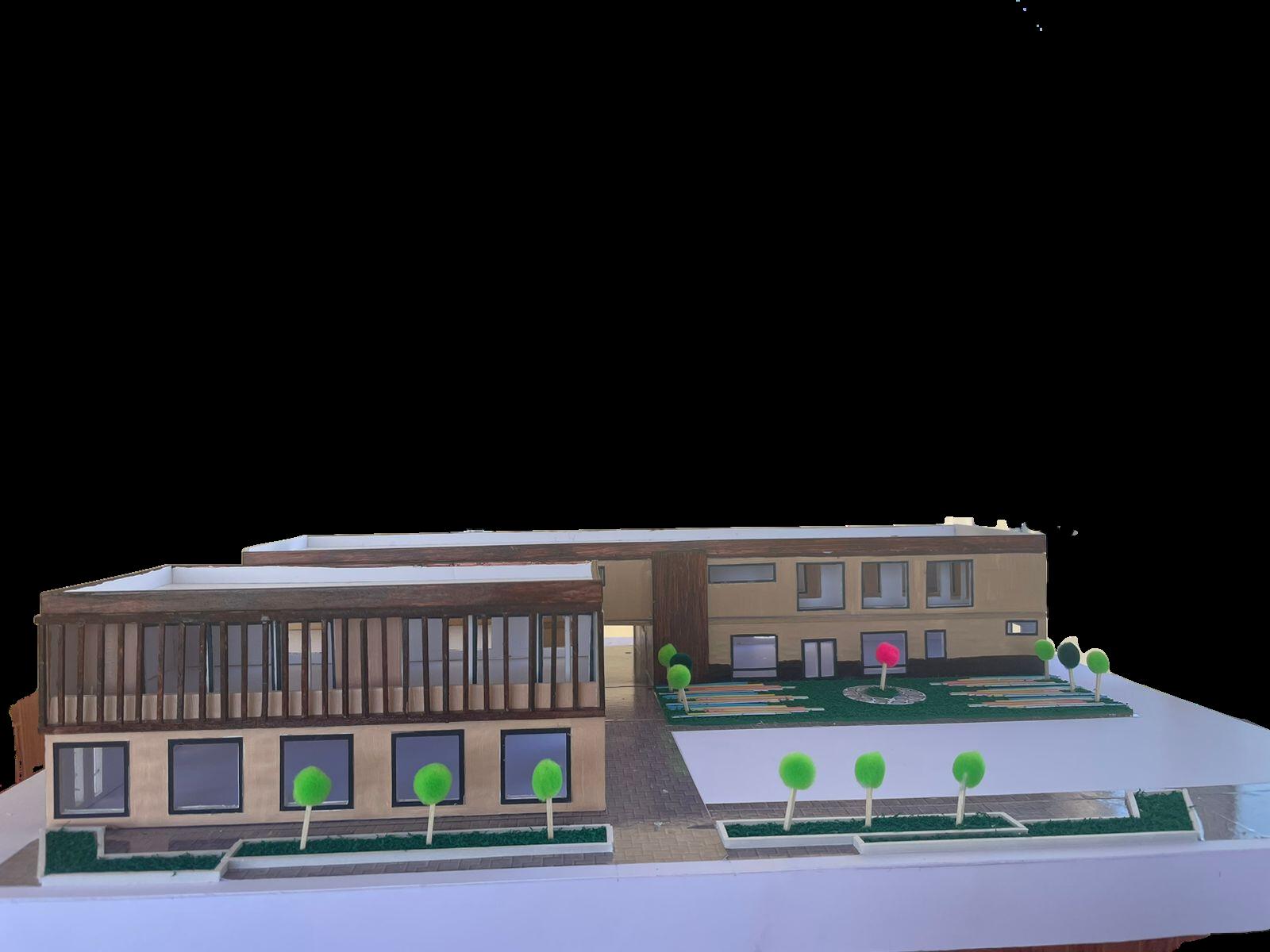

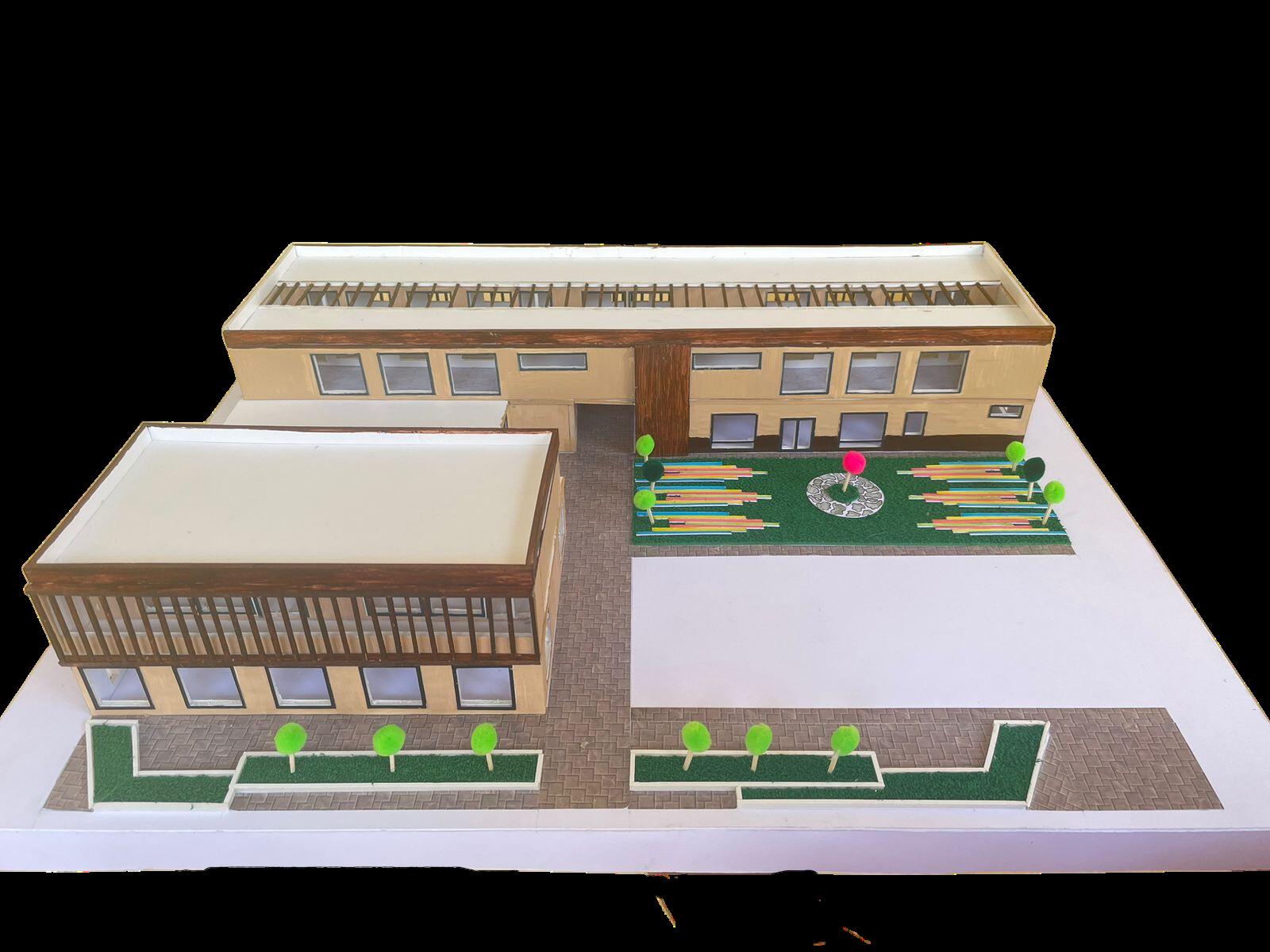

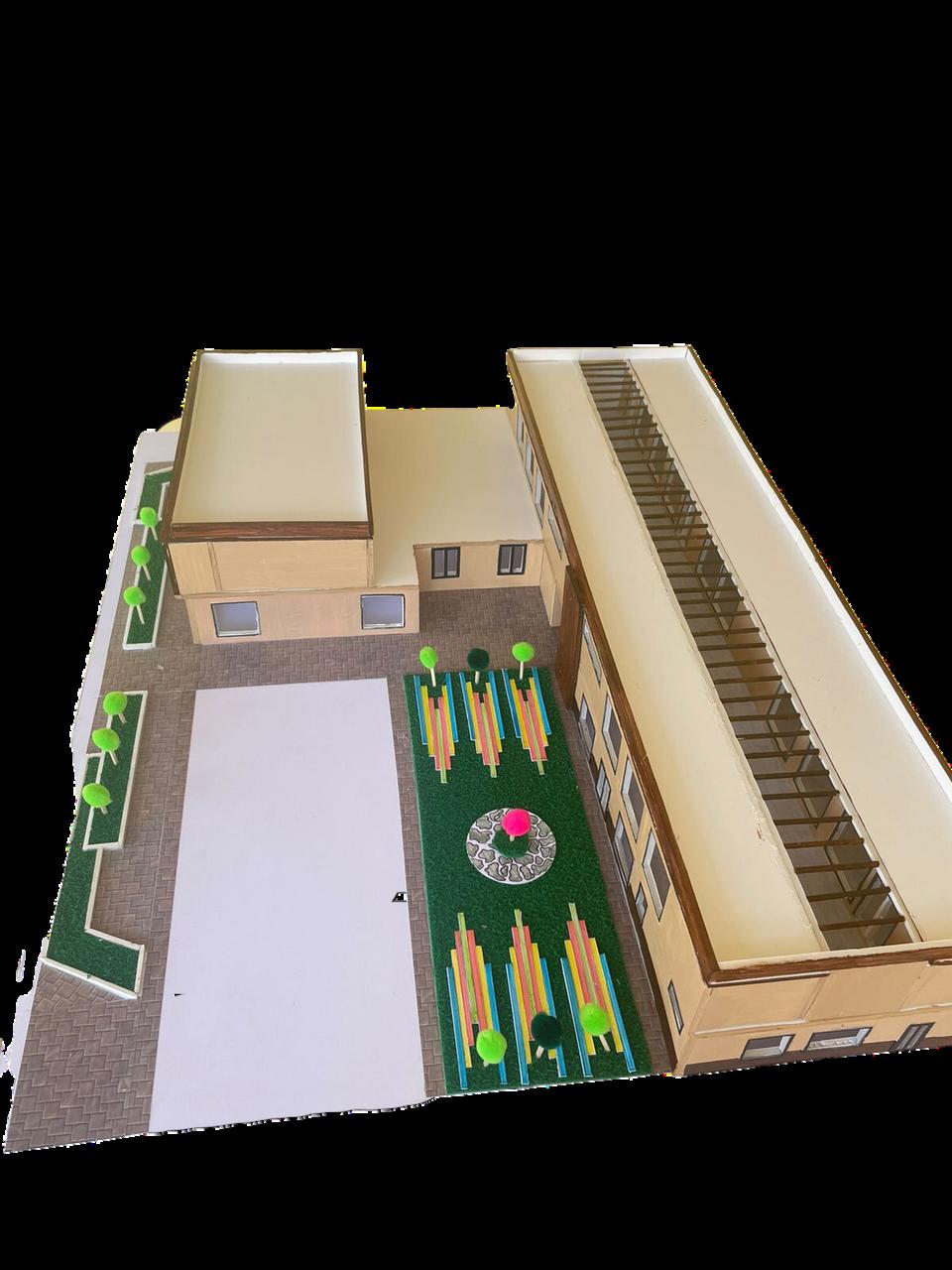

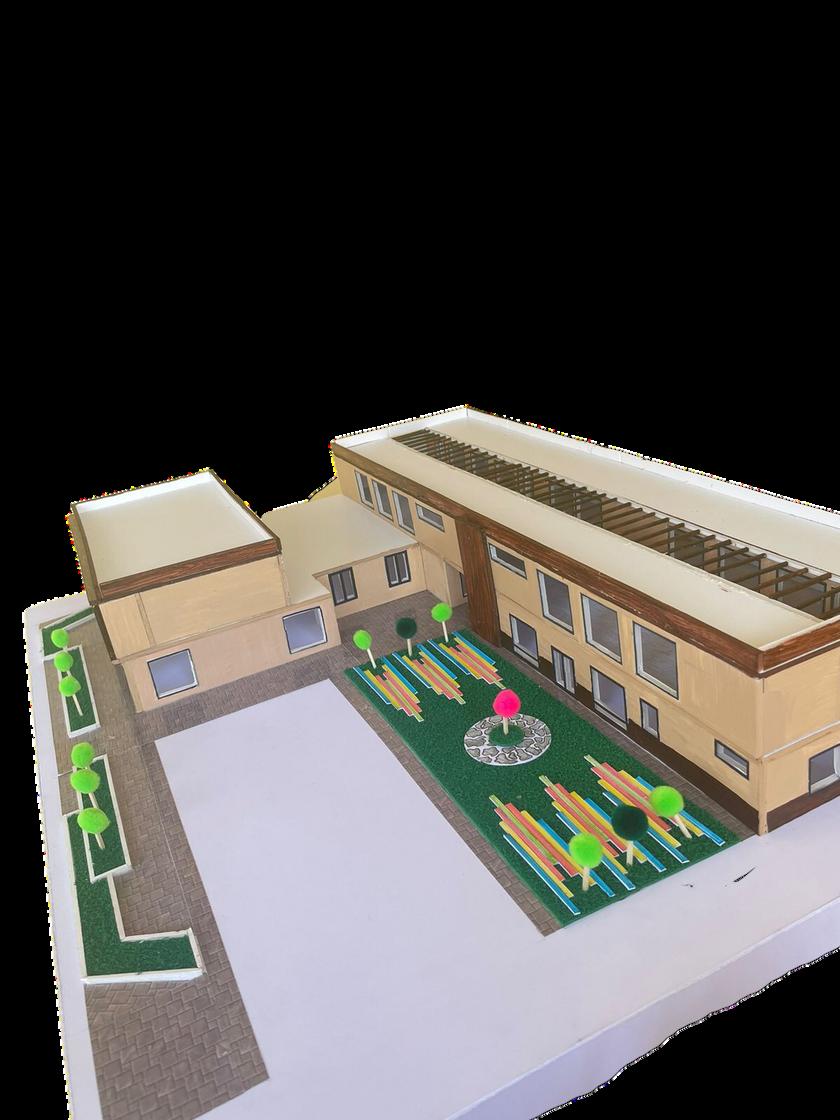

RENDERS Y FOTOS DE MAQUETA

CENTRO CULTURAL - SECHURA

PORTAFOLIO ARQUITECTURA Y EQUIPAMIENTO METROPOLITANO
