TERMICO 4.5

from TFC - Juliana Souza Barreto _TZ

ESTRUCTURAS 4.1

El edificio se encuentra rodeado de vegetación natural que contribuyen a la protección y regulación de temperatura de los espacios en las ditintas estaciones del año.

La ventilación se realiza de forma cruzada por las banderolas de los grandes paños fijos vidriados que cuentan con doble vidrio hermético mejorando así el acondicionamiento térmico de cada área.

Dado que el proyecto se divide en módulos independientes, el acondicionamiento artificial se realiza mediante la instalación de splits de pared con su respectivia unidad exterior, cada uno calculado según el área donde se destinará.

Teniendo en cuenta el sistema constructivo liviano elegido, se procura evitar cualquier peso extra , por lo que la unidad exterior se instalará a nivel de piso terminado y el split tendrá una altura de montaje de 3 m.

1. Revoque fino, e=0.5 cm

2. Placa de yeso, e=1.2 cm

3. Placa estructural OSB, e=1.5 cm

4. Aislación térmica lana de vidrio

5. Placa estructural OSB, e=1.5 cm

6. Barrera impermeable tipo tyvek

7. Cortafuego transversal madera eucalipto rosado, 2”x4”

8. Placa cementicia, e=1.2 cm

9. Revoque fino, e=0.5 cm

10. Pieza de espera para amure de split 4”x4”

11. Equipo interior split de pared

12. Unidad exterior

NATURAL 4.6

Uno de los puntos de partida para el diseño del proyecto era lograr la mayor protección y el máximo aprovechamiento a través del acondicionamiento natural.

La naturaleza es parte fundamental en la creación de los espacios urbanos aportando variedad de beneficios no sólo para las personas sino tambien para el planeta. Con el fin de sacar el máximo provecho para lograr un gran cofort y teniendo en cuenta las temperaturas que presenta Melo en las épocas más críticas, se diseña una distribución de flora autóctona de la siguiente manera:

-árboles de hoja caduca y gran porte en zonas de actividades y caminos de forma tal que permitan el uso de dichos espacios en todo momento y además brinden sombra en la época más calurosa y permitan el paso del sol pleno en los días más frios.

-árboles/arbustos de hojas caducas de pequeño y mediano porte en áreas circundantes a las zonas de actividades y caminos para contribuir al mejoramiento ambiental, además de colaborar en los mismos aspectos mencionado anteriormente.

-árboles de hoja perenne en la zona sur del predio que ejercerán como barrera protectora contra las ráfagas de viento más fuertes.

La envolvente de policarbonato permite regular la ventilación e iluminación a través de sus aberturas pivotantes, obteniendo una iluminación adecuada sin provocar deslumbramientos o molestias por parte de la radiación solar no deseada y una ventilación de acuerdo a las necesidades del confort.

Los grandes paños de vidrio se conforman por un dobre vidrio hermético que contribuyen a una mejora térmica, la ventilación a través de los mismo se realiza por ventanas basculantes que se encuentran a 2,30 mts de altura, permitiendo la ventilación en cualquier época del año sin causar molestia alguna a lxs usuarixs.

Nombre: “Aguaí”, “Mataojos colorado”, “Aguay”

Familia: sapotácea

Porte: de pequeño a mediano porte, ramifica a baja altura

Usos: sombra, alimenticio, ornamental y medicinal (curar llagas, diurético, conjuntivitis)

Floreve en verano

Nombre: “Aguaribay”, “Árbol de la pimienta”, “Anacahuita”

Familia: anacardiácea

Porte: alcanza los 12 m de altura, copa amplia y ramillas colgantes

Usos: combate resfríos y bronquitis, digestivo, desinfectante tópico

Florece de octubre a enero

Nombre: “Camboatá blanco”

Familia: sapindácea

Porte: árboles mediano de 10 a 15 m

Florece en primavera

Nombre: “Mburucuyá”

Familia: sapotácea

Porte: trepadora, robusta, ramosa

Usos: fruto comestible, en jardineria por sus flores

Florece a fines de primavera y en verano

Nombre: “Caaobetí”, “Francisco Álvarez”, “Açoita Cavalho”, Caá-obeti”

Familia: tiliácea

Porte: uno de los árboles mas corpulentos, hasta 25 m de altura y 80-90 cm de diámetro

Usos: ornamental, madera para carpintería

Florece a mediados de verano e inicio de otoño

Nombre: “Cina Cina”

Familia: leguminosa

Porte: hasta 8 m de altura, copa ancha y ramillas colgantes

Usos: cerco vivo espinoso, infusión para febrífugo y sudorífero

Florece en diciembre y enero

Nombre: “Espinillo”, “Aromo”

Familia: leguminosa

Porte: arbusto o árbol bajo de 4 a 5 m de altura, copa amplia y globosa

Usos: sus flores son usadas oara perfumería

Florece de setiembre a octubre

Nombre: “Jazmín del país”, “Palo Cruz”, “Jazmín del Uruguay”

Familia: rubiácea

Porte: arbusto o árbol bajo hasta 5 m de altura, copa amplia y globosa

Usos: aspecto y fragancia, interés por su fructificación

Florece en primavera y verano

Nombre: “Lantana”, “Camará”, “Bandera española”

Familia: verbenácea

Porte: arbusto ramificado y oloros de 2,5 m de altura

Usos: ornamental para formar cercos vivos

Florece en primavera, verano y otoño

Nombre: “Espina corona”, “Sucará”

Familia: flacurtiácea

Porte: árbol de 6 a 8 m de altura, 30 cm diámetro, copa globosa

Usos: ornamental Florece de agosto a octubre

Nombre: “Ceibo”

Familia: leguminosa

Porte: árbol de 6 a 8 m de altura, 30 cm diámetro, copa globosa

Usos: ornamental, flor nacional Florece de noviembre a febrero

Nombre: “Lapachillo”

Familia: leguminosa

Porte: árbol de 8 a 15 m de altura, copa aparasolada

Usos: valor forestal Florece de noviembre a enero

El edificio cuenta con una gran área central de circulación a la cual todos los espacios se encuentran conectados, diseñado para garantizar una correcta evacuación en caso de ser necesario.

Protección pasiva

En el entramado de madera se colocan, piezas transversales corta fuego de madera de 2x4” que servirán de sacrificio en caso de incendio. Además, en los sectores donde se encuentran las abrturas se implementa la colocación de dos piezas de la misma escuadria, jamba-pie derecho, los cuales se encargarán de resistir el flashover.

En cuanto al entramado horizontal, para awuellas piezas que queden a la vista, se les aplicará un retardante ignífugo que permitirá retardar la combustión y propagación de la llama.

En los locales donde se entiende se corre el mayor riesgo como cocina y depósito se toman medidas preventivas como la colocación de placas de yeso rojo que actúan como retardantes del avance de las llamas y la instalación de una campana con sistema ansul.

Protección activa

El edificio cuenta con extintores ABC de 4 kg ubicados estratégicamente en los alrededores con su correspondiente señalzación, asi como tambien dos bocas de incendios que se abastecen de la reserva ubicada sobre el límite norte del predio.

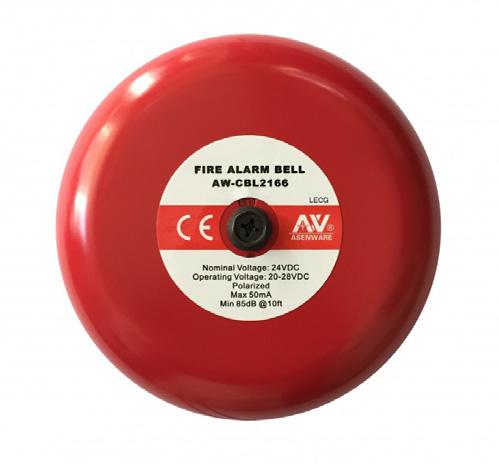

Detección

Se cuenta con dos sistemas de detección de incendio, detectores de humo colocados en cada una de las salas asi como también pulsadores manuales

Evacuación

El edificio ademas de contar con un gran espacio de circulación, se conecta a un espacio exterior mayor y directamente a la vía pública. Todas las salidas contaran con las correctas señalizaciones para una rápida y eficaz evacuación.
