VILLA 93
Urbanismo | Febrero 2024
Información
Tipo: Realización de Planos de la vivienda.
Cliente: Julio Rondón
Localización: Monagas, Venezuela
Área: 365,70m2
La villa 93 forma parte del urbanismo “Los girasoles”, ubicado en la zona sur-oeste de la ciudad de Maturín, capital del estado Monagas, Venezuela, a 15 minutos del centro de la ciudad. Construcción finalizada en el año 2001, conformado por 471 viviendas. El urbanismo cuenta con canchas deportivas, parques, áreas verdes, además de escuelas y lugares de ocio en las cercanías. Debido a que actualmente no se dispone de planos arquitectonicos de la vivienda, se realizaron desde cero.
Área global del urbanismo de 35.94 hectáreas. Doble vía, 1 carril por sentido. Cuenta con lotes que van desde 23x11.5 hasta 23x15.9m2. Construidas con bloques de cemento, la casa cuenta con 3 habitaciones, 2 baños, cocina, porche para 2 vehiculos, jardin, y patio trasero para futura ampliación.
MONAGAS
MONAGAS
TEJAS CRIOLLAS

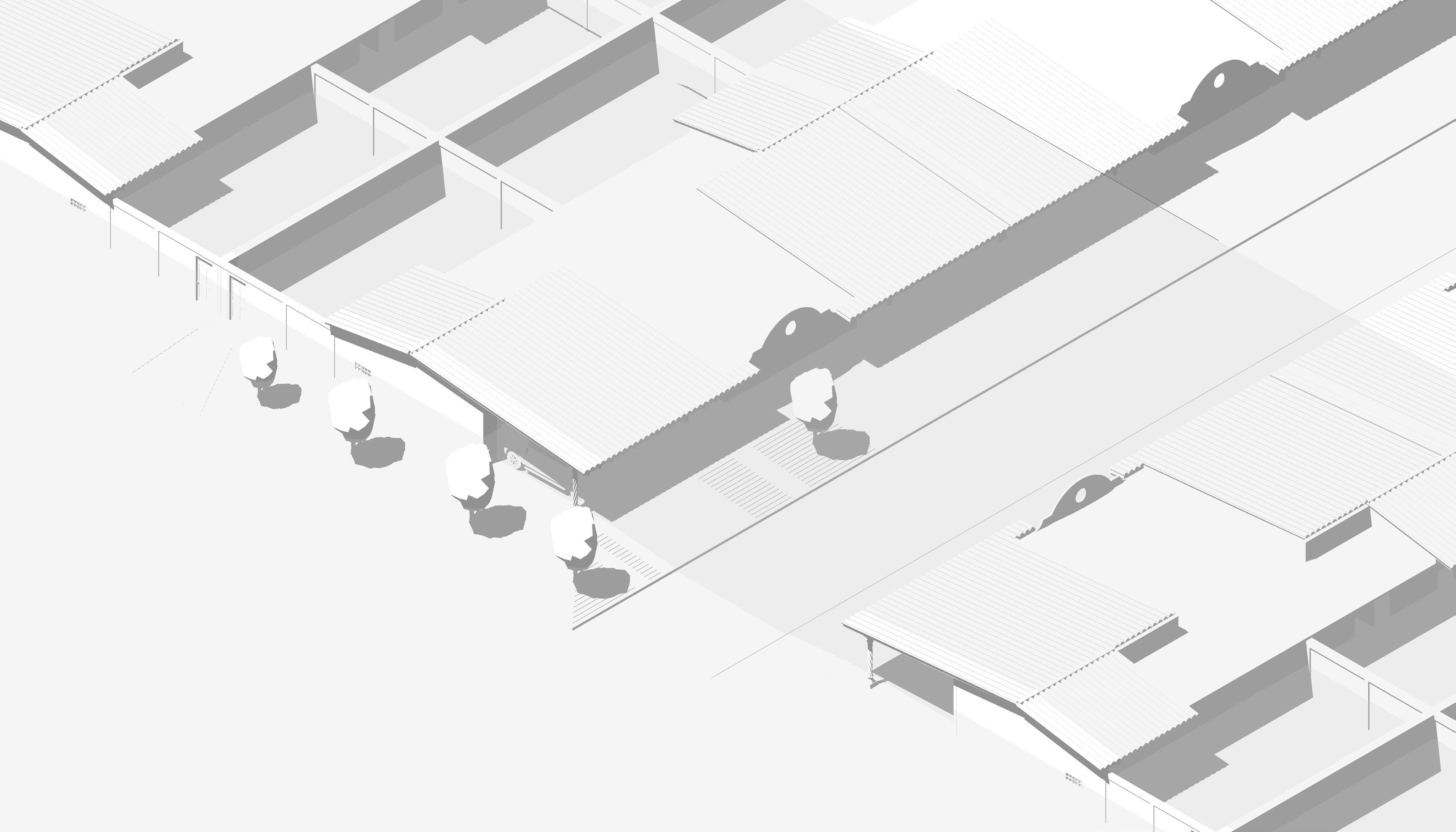

ISOMETRIA AREA= 365,70m2
4
URBANISMO
CORREAS ESTRUCTURALES 5*12cm
05 11 06 07 08 09 03 01 10 04 Planta arquitectonica 01,02 Jardín 03 Porche 04 Sala Comedor 05 Cocina 06 Habitación 1 07 Habitación 2 08 Baño 09 Baño 10 Habitación 3 11 Patio
ESC. 1:100
FACHADA LATER AL IZQUIERDA
CORTE LONGITUDINAL
FACHADA L. IZQUIERDA
ESC. 1:50
VISTA FRONTAL
8
FACHADA FRONTAL
CORTE TRANSVERSAL
Troncal 15 Av.
10
EL TIGRE
Santeliz Peña
02
Calle Roma
C. Ruiz Pineda
NAVE INDUSTRIAL
EL TIGRE
Nave Industrial | Marzo 2023
Información
Tipo: Servicio de evaluación estructural e ingeniería de detalle para la recuperación de techo.
Cliente: Coca-Cola Femsa
Localización: Anzoategui, Venezuela Área: 1907,85m2
El alcance del servicio consistió en la evaluación estructural e ingeniería de detalle para la recuperación del techo de la nave industrial de la distribuidora El Tigre, ubicada en el estado Anzoátegui, Venezuela. Al inicio del proyecto se tuvo la problemática de no contar con planos arquitectónicos de las instalaciones, por lo que se realizaron desde cero, primero yendo a la ubicación a tomar las diferentes medidas para luego realizar los planos del proyecto estructural.
C.
Fue necesario la utilización de un brazo hidráulico para tomar las medidas de las cerchas, así como para observar las condiciones en las que se encontraba de deterioro y oxidación. Como conclusión se determinó que algunas láminas de techo de la nave habian cumplido su vida util y otras se encontraban en buenas condiciones gracias a la protección brindada por el manto asfáltico. Adicionalmente el sistema de aguas pluviales se encuentra colapsado por lo que ha dejado de cumplir con las funciones inherentes a su capacidad de manejar la cantidad de agua proveniente de las lluvias.
11
Mario Briceño Iragorry
FACHADA FRONTAL
La estructura de la nave está conformado por armaduras tipo livianas de forma parabólica colocadas a cada 1.50 m apoyadas en cerchas perimetrales tipo triángulo de altura 50 cm y e base 50 cm y de barras lisas de diámetro 22 mm. Estas cerchas perimetrales están apoyadas sobre columnas de perfiles HEB 160. Las laminas de techo de 3m de longitud, de la nave industrial se encuentran en buenas condiciones, gracias a la protección proporcionada por el manto asfaltico.
ESC. 1:100
VISTA FRONTAL
En el techo anexo al galpon los perfiles estan compuestos por cabillas de 7/8” y 3/4”.
Ø=7/8”
Ø=7/8”
Ø=3/4”
VISTA ISOMETRICA
ESC. 1:10
• Compuesta de elementos de acero estructural de la siguiente forma:
• Altura: 70 cm.
• Longitud: 25 m.
• Cantidad: 12 cerchas
• Cordón inferior: 2 barras circular de 30 mm de diámetro.
• Cordón superior: 2 barras circular de 40 mm de diámetro
SECCIÓN CERCHA
DETALLE CERCHA
ESC. 1:10
• Paral central y diagonales: Barras circulares de 30 mm de diámetro. Estos elementos estructurales se encuentran en buen estado.
Ø=3cm Ø=3cm
Ø=4cm
Ø=1,5cm
0,70 0,28
DETALLE CONEXIÓN CERCHA-COLUMNA
16
DETALLE CERCHA
FACHADA LATERAL DERECHA
17 LATERAL IZQUIERDA ESC. 1:250 LATERAL DERECHA LATERAL IZQUIERDA ESC. 1:250 LATERAL DERECHA ESC. 1:250
FACHADA LATERAL IZQUIERDA
03
NAVE INDUSTRIAL MATURÍN
Nave Industrial | Julio 2022
Información
Tipo: Proyecto de evaluación estructural e ingeniería de detalle para reparación de techo Galpón
Bodega
Cliente: Coca-Cola Femsa
Localización: Maturín, Venezuela
El alcance del servicio consistió en el análisis y evaluación estructural de la nave industrial o galpón de la Distribuidora Maturín para el desarrollo de la Ingeniería básica y de detalle del proyecto ubicado en la avenida Alirio Ugarte Pelayo municipio Maturín, Estado Monagas. Las láminas de techo por el tiempo de construcción del galpón cumplieron con su vida útil, se recomienda la total desinstalación y el suministro y colocación de nuevo sistema de techo con láminas tipo Noral de Centrolit
19
MONAGAS
CORTE TRANSVERSAL ISOMETRIA
