INTRODUCCIÓN
HOSPITAL
Ubicación Flujograma Concepto Esquemas Zonificación Plantas Cortes Renders
P.U.E - COMERCIO A CIELO ABIERTO Ubicación Concepto Masterplan Comercio a cielo abierto Moodboard Plantas Cortes Renders
01 ÍNDICE
INTRODUCCIÓN
El objetivo de este porfolio es mostrar el recorrido proyectual que se llevó a cabo durante el año 2021 con la cátedra de Arquitectura IV TIP...............................................
Los trabajos realizados reflejan los conocimientos teóricos y prácticos adquiridos en el cursado de 4to año de la carrera. .......
Los mismos se abordaron desde una perspectiva de humanización de la arquitectura, la cual se enfoca en la mirada del usuario y el aprovechamiento de la misma como herrramienta proyectual. ..............................................................
Se desarrollaron los proyectos teniendo en cuenta su entorno, su lugar dentro de la ciudad y su escala dentro de ella, considerando la arquitectura como herramienta de planicación urbana.........................................................................
02
HOSPITAL MONS AQUAE
ARQUITECTURA PARA LA SALUD
03
04
HOSPITAL
UBICACIÓN
El proyeto está ubicado en el departamento de Luján de Cuyo, situado en la provincia de Mendoza, en una zona perteneciente al pedemonte mendocino.
El Hospital es una entidad realmente única en la y en la estructura de una sociedad. En su ambiente reina la vocación de servicio, que se cumple centrado en el paciente.
La meta del Hospital es la excelencia, con un sentido de altruismo y humanitarismo.
El terreno se encuentra en las cercanías de vías de primera magnitud, la Ruta Panamericana y el Corredor del Oeste, siendo esta una ubicación estratégica por su accesibilidad.
Polígo interven c i nó
05
Argentina Mendoza
LujándeCuyo
FLUJOGRAMA
INICIOS
CONCEPTO
El agua generalmente evoca emociones positivas y placenteras como la seguridad, la calma y la frescura. Las aguas limpias, tranquilas y profundas o que gotean ligeramente con un sonido relajante nos brindan la paz y la tranquilidad que necesitamos en las situaciones que conlleva un hospital.
Funciones y gobierno Hospitalización Servicios Apoyo Agudos
EVOLUCIÓN
07
08
PLANTA SEGUNDA PLANTA PRIMERA
PRIMER SUBSUELO SEGUNDO SUBSUELO 3 2 1 0 -1 -2
ZONIFICACIÓN HOSPITALIZACIÓN AGUDOS SERVICIOS FUNCIONES Y GOBIERNO APOYO TERCER
PLANTA PLANTA BAJA
PLANIMETRÍA PLANTA BAJA 0
09

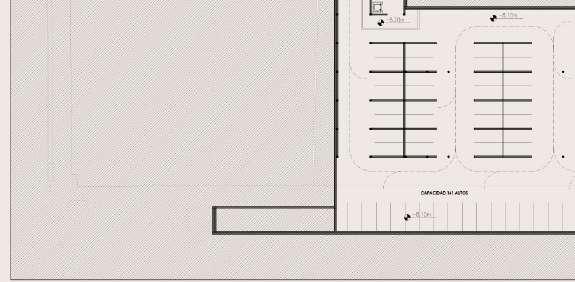

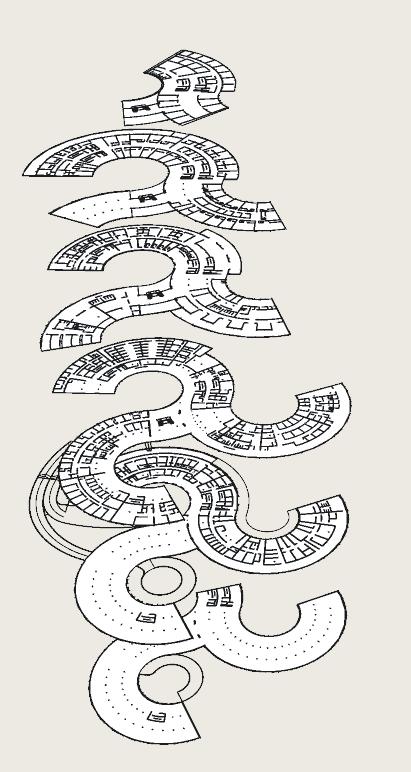

PLANTAS

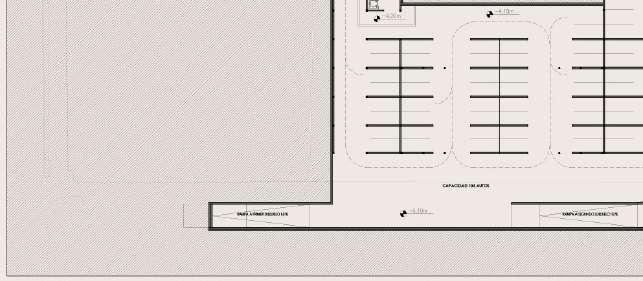

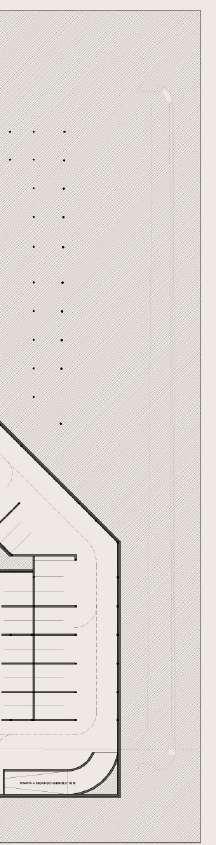

PRIMER SUBSUELO -1 SEGUNDO SUBSUELO -2
10
PLANTAS
PRIMER PISO +1 SEGUNDO PISO +2
11
12 TERCER PISO +3
CORTES Y ESQUEMAS

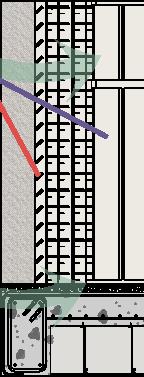

LONGITUDINAL DETALLE PIEL CORTE TRANSVERSAL 13
CORTE
verano invierno
ESTRUCTURA
Se optó por implementar el uso de tabiques de hormigón armado en forma perimetral. Además de elementos lineales ( vigas y columnas ), losas de hormigón armado y bases aisladas complementando la distribución de cargas tanto verticales como horizontales.
Junta Sísmica
Bloque N°1
Bloque N°2 Bloque N°4
Bloque N°3
El hospital esta divido en cuatro bloques separados por juntas sísmicas ya que el cambio de curvatura hace que se comporten individualmente.
Como partido estructural se trazaron ejes radiales y paralelos a los ejes perimetrales.
14 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 A B C D 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 A B C D A B C D 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

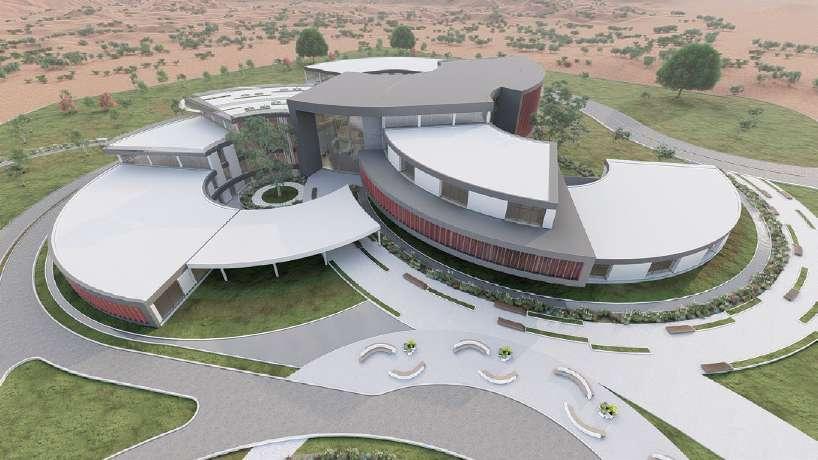

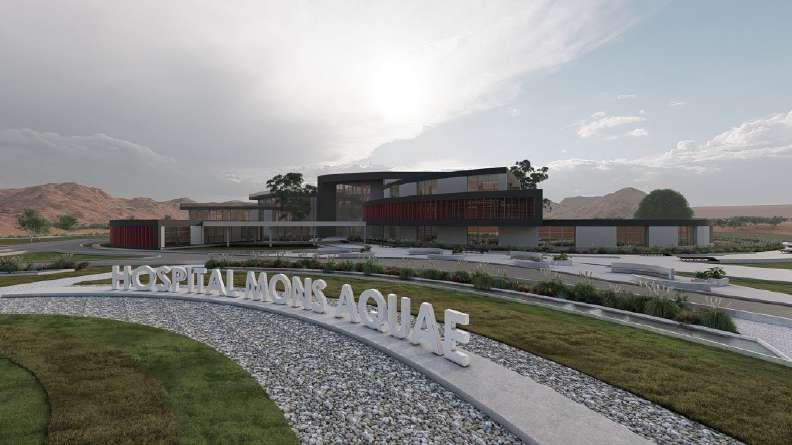

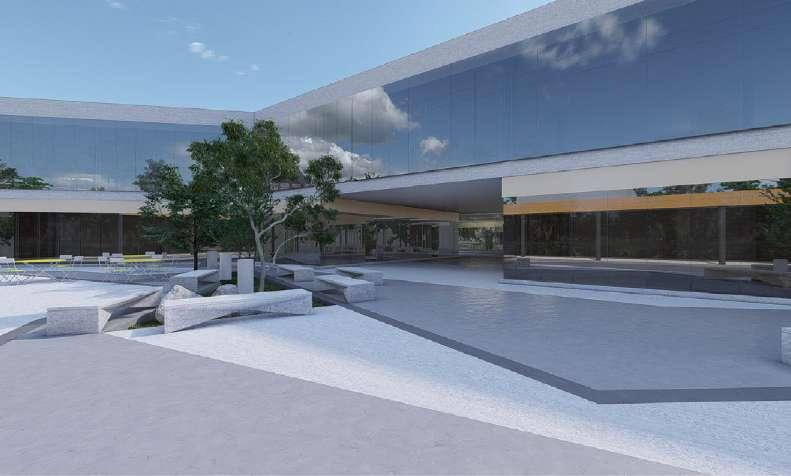

EXTERIORES

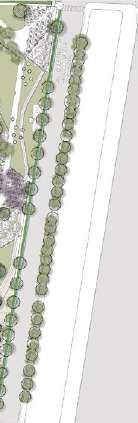

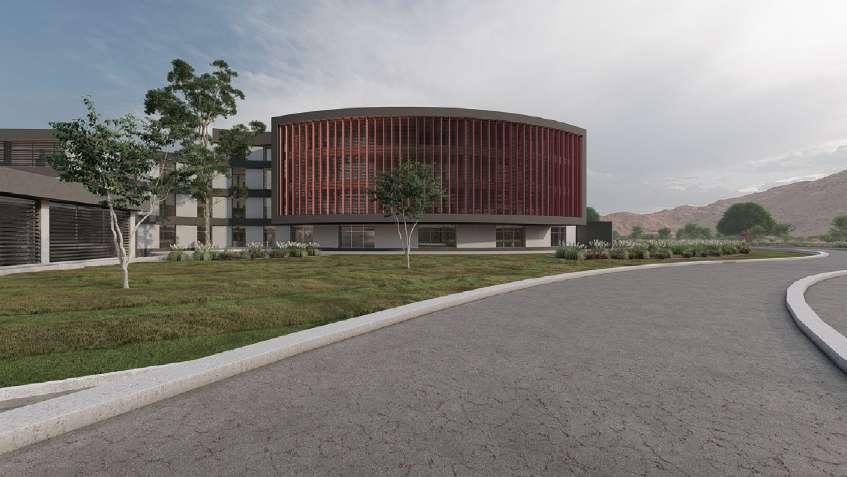

PAISAJISMO NORTE

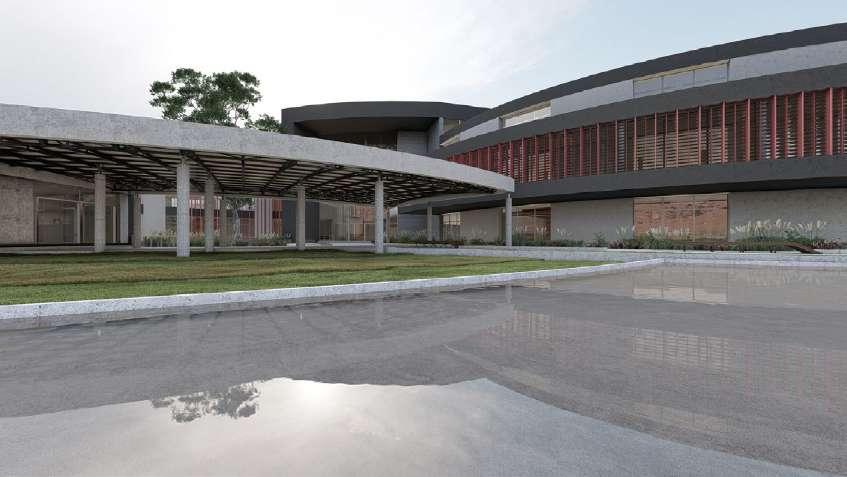

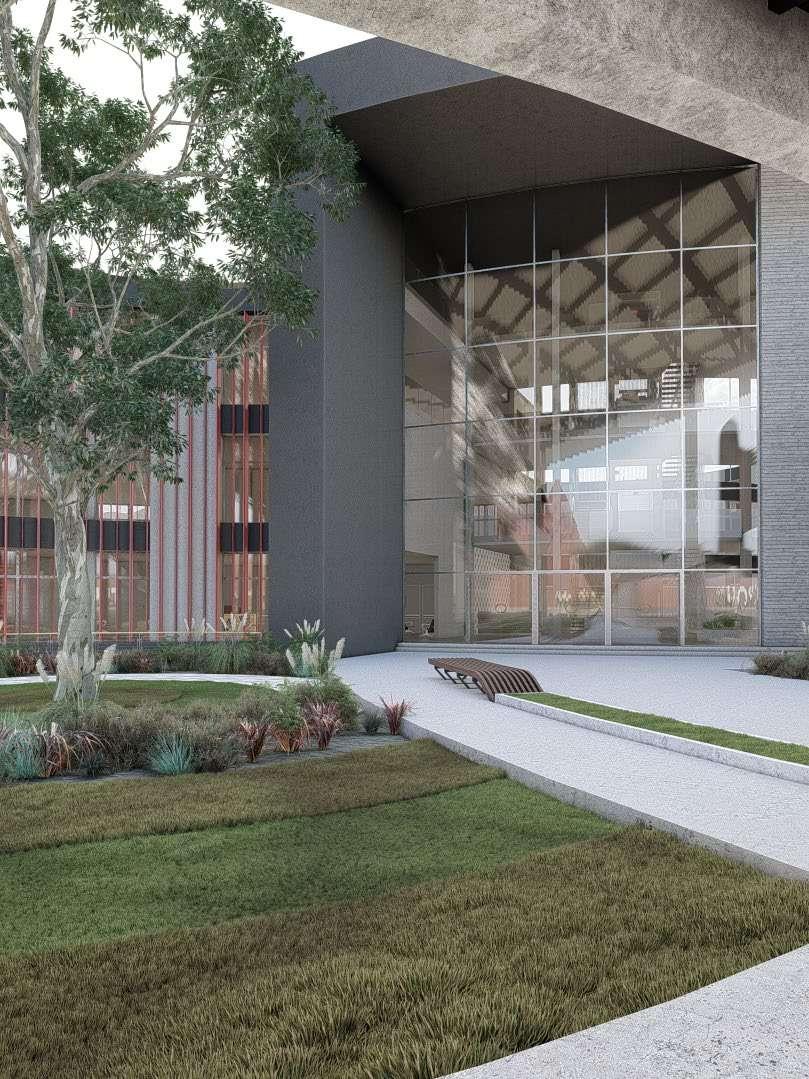

ACCESO PRINCIPAL
15

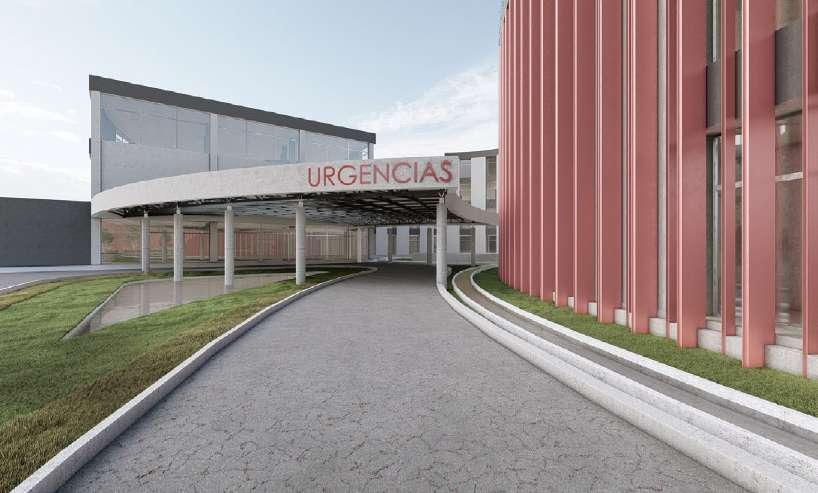

INGRESO
A URGENCIAS
HOSPITAL
16

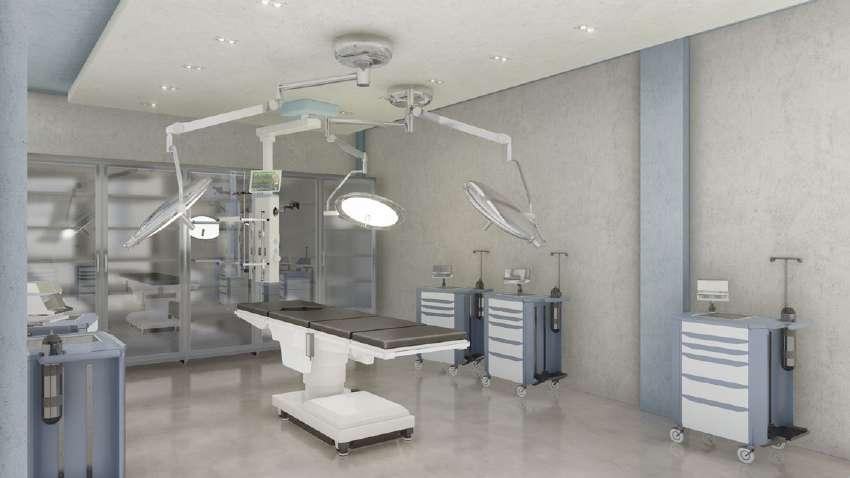

QUIROFANO
INTERIORES

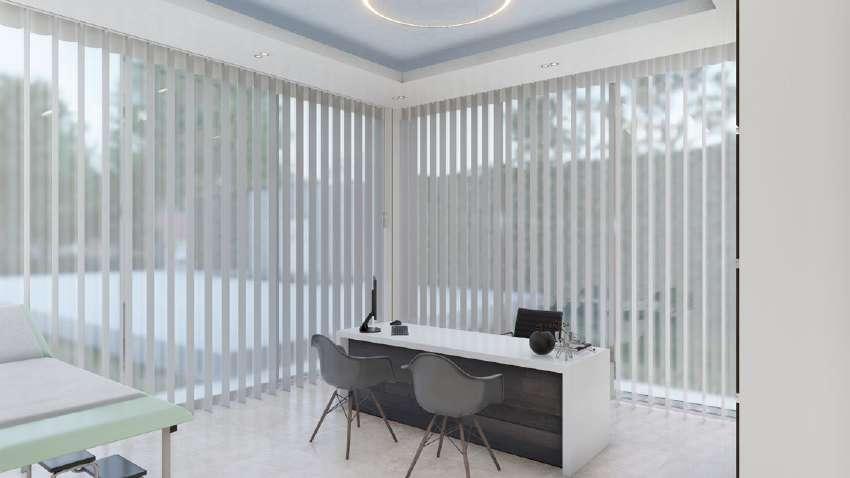

OFICINA

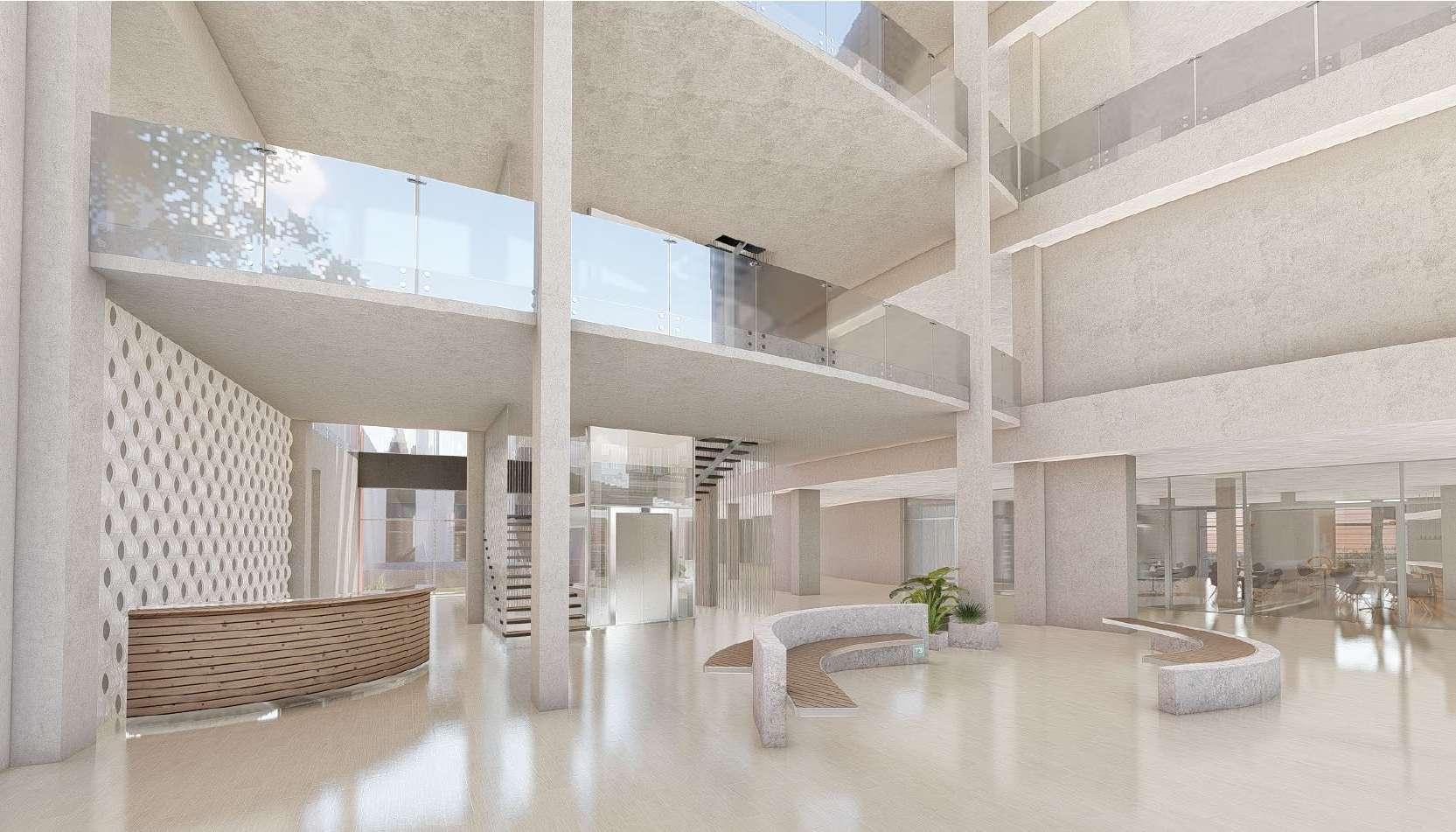

RECEPCIÓN
17

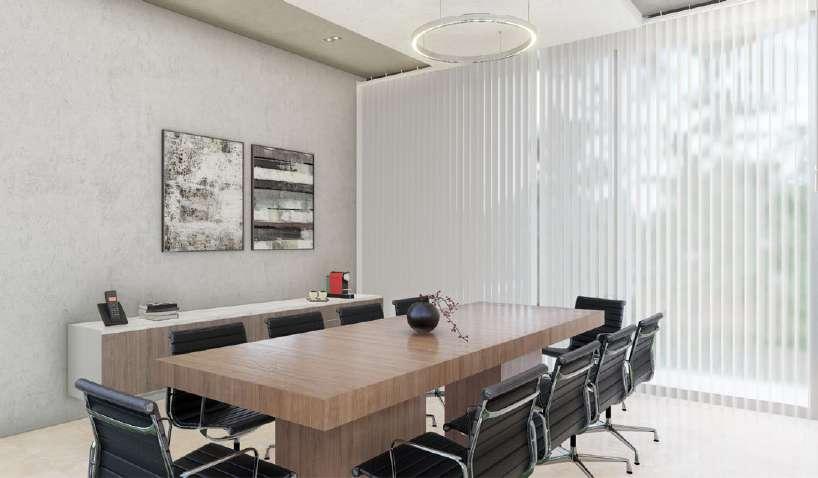

SALA DE REUNIONES

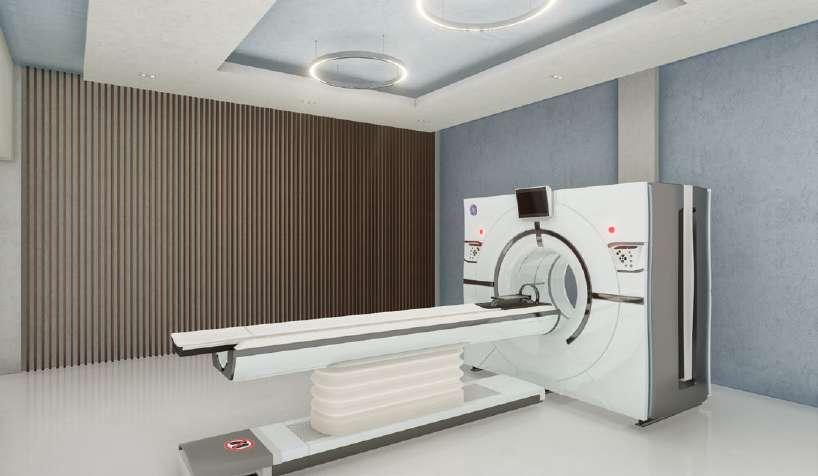

TOMÓGRAFO
18
PUE | COMERCIO A CIELO ABIERTO
PROYECTO URBANO ESTRATÉGICO
19
20
Se debe entender al PUE como un proceso operativo de producción de espacios urbanos, cuyo carácter colectivo sugiere la participación de múltiples actores, los cuales no pueden ser controlados por una sola idea. El proyecto se articula con los ámbitos económicos, políticos y sociales en la producción de ciudad.
UBICACIÓN
El terreno se ubica en la zona céntrica de Mendoza, en los límites de los departamentos de Capital y Guaymallén. Frente al Parque O’Higgings, el cual se sitúa en las cercanías del área fundacional de la ciudad y de la Iglesia de la Merced.
Se trata de un sector estratégico gracias a su gran accesibilidad.
Polígo interven c i nó
21
PUE
Argentina Mendoza
Ciud
Gran Mendoza-
ad
INICIOS
IDEA CONCEPTO
Una ciudad para habitar el desierto.
El modelo presente de ciudad oasis, gestado a través del tiempo desde que los Huarpes habitaban el territorio, hasta el actual basado en un riego por acequia, con arbolado urbano flanqueando las calles, actualmente en peligro, insostenible, debido a los últimos 10 años de crisis hídrica en la provincia.
COMERCIO
CULTURA
Generar un futuro modelo, un prototipo de ciudad oasis sostenible, para crear conciencia entre la gente acerca de este problema, basado en las nuevas tecnologías, manteniendo los principios de la actual, aprendiendo de los errores, caminando hacia un futuro sustentable.
VIVIENDA EN ALTURA
22

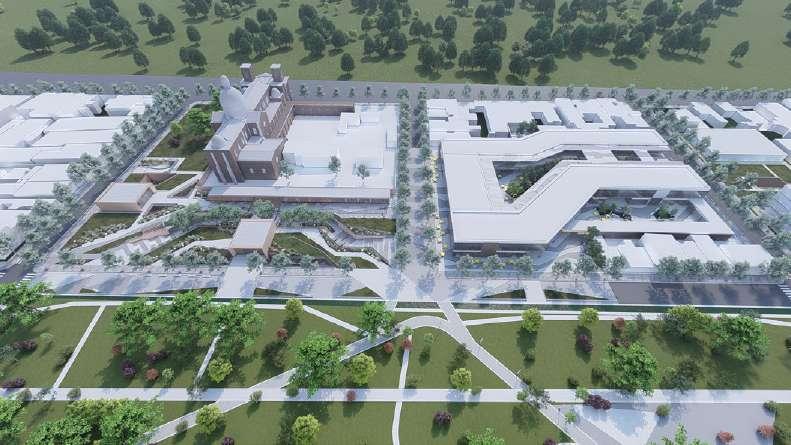

MASTERPLAN
OFICINAS VIVIENDAS COMERCIO A CIELO ABIERTO
CENTRO CULTURAL
23
CONJUNTO
USOS Y ACTIVIDADES PROPUESTAS

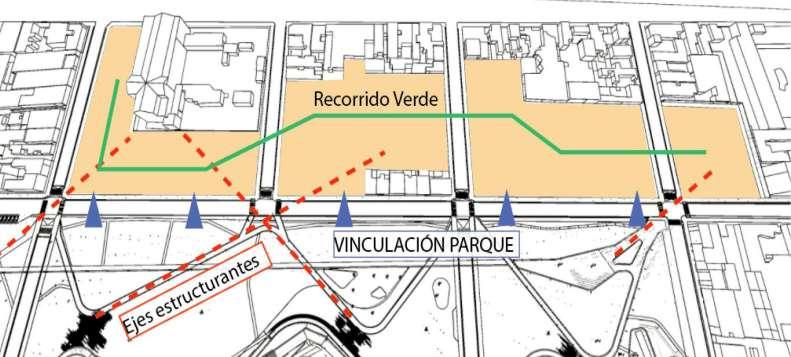

EJES DE DISEÑO CONTRACCIÓN DE ESPACIOS VERDES
RECORRIDOS
Interior Peatonal
24
Local comercial abastecimiento centro cultural
Cafetería Restaurante
25
Comercio orgánico Bar de vinos Mercado de productores Abastecimiento diario Local de entretenimiento Drugstore Pet shop Librería | imprenta

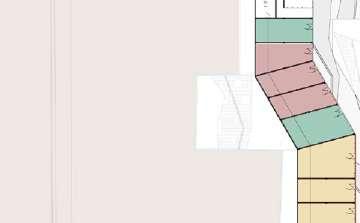

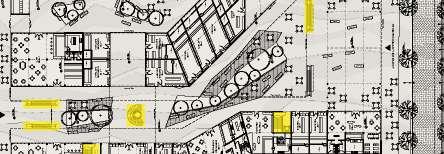

COMERCIO LAYOUT COMERCIAL | PLANTA BAJA CONJUNTO

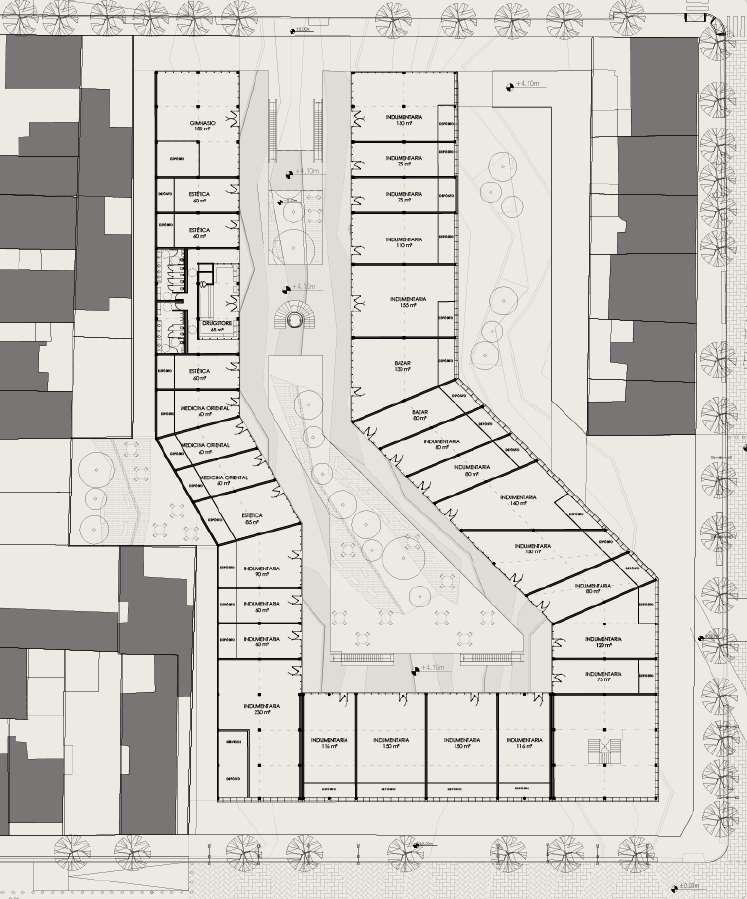

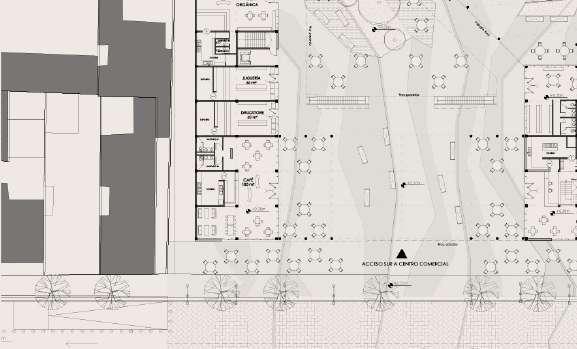

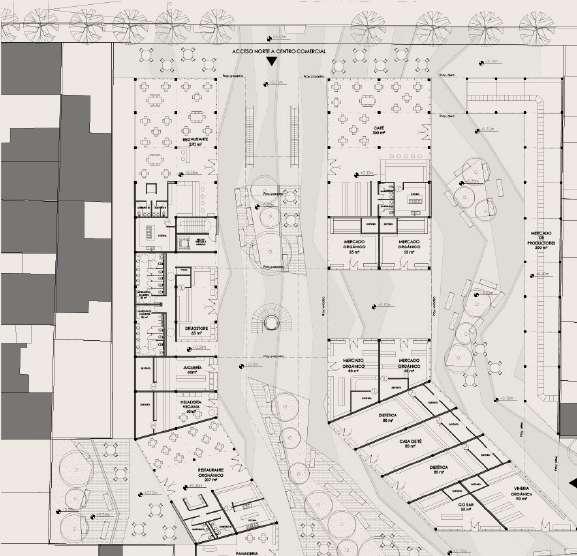

Cafetería Drugstore Juguería Panadería Restaurante Indumentaria Estética Medicina oriental Gimnasio Bazar Mercado orgánico Dietética Casa de té Go bar Vinería Bar de vinos 26 LAYOUT COMERCIAL | PLANTA BAJA LAYOUT COMERCIAL | PLANTA ALTA
MOODBOARD EXTERIORES
27
MOODBOARD INTERIORES
28

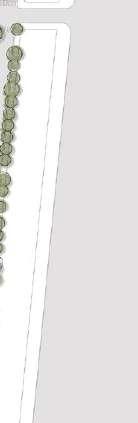

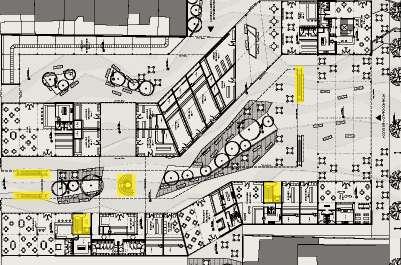

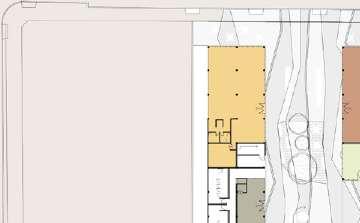

PLANTA BAJA DEL CONJUNTO
29
PLANTAS
HALL NÚCELO VERTICAL 180 m² Vacio

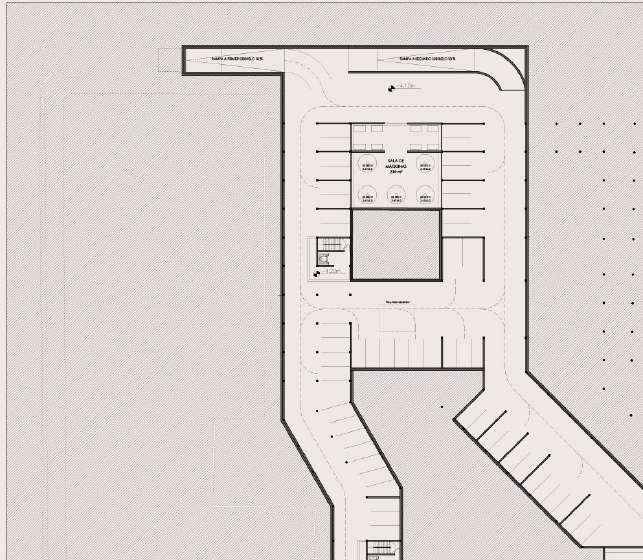

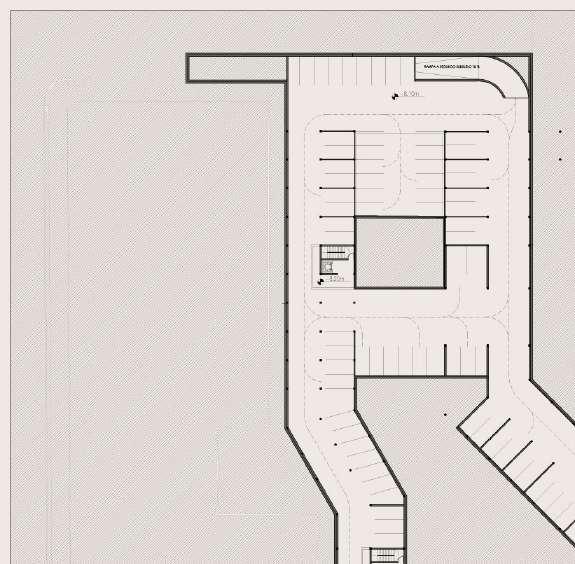

SEGUNDO SUBSUELO PRIMER SUBSUELO
30
PLANTA BAJA PLANTA ALTA
31
PLANTAS

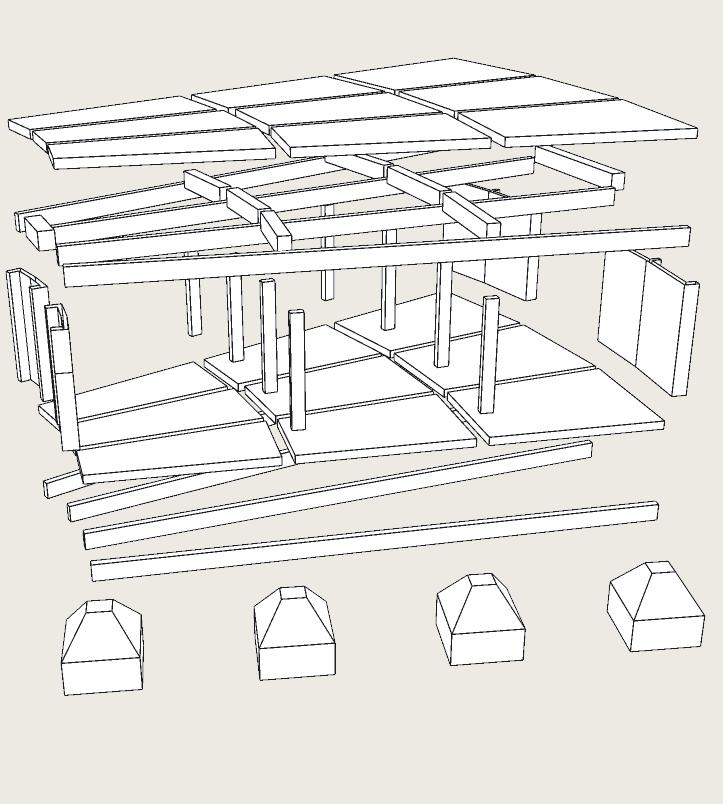

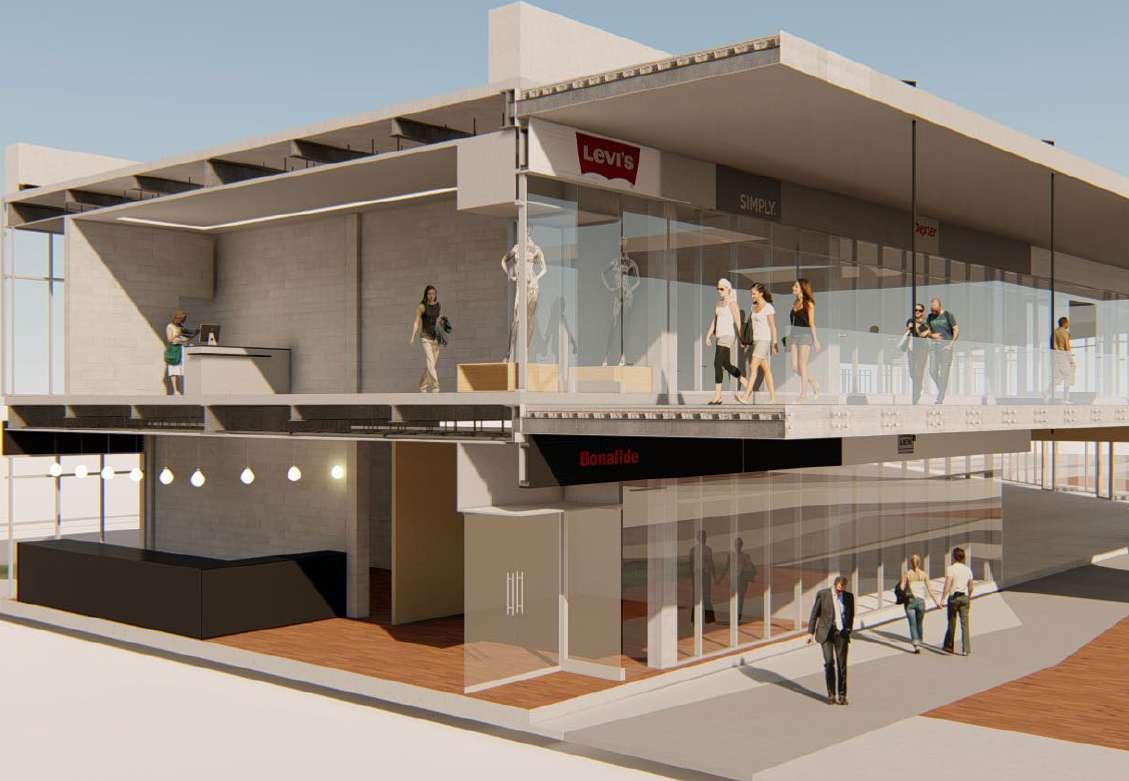

ESCANTILLÓN 3D
SISTEMA CONSTRUCTIVO
Se desarrolló a partir de un sistema constructivo mixto: fundaciones de hormigón armado, y estructura metálica. Para los cerramientos exteriores se utilizaron muros cortina en las zonas de vidriera, y muros de mampostería vistas en determinados sectores. La pasarela se materializó a través de una losa colaborante tipo Steel deck, la cual está suspendida mediante tensores, para permitir visuales limpias a la hora de recorrerla.
CORTE LONGITUDINAL
EXTERIORES

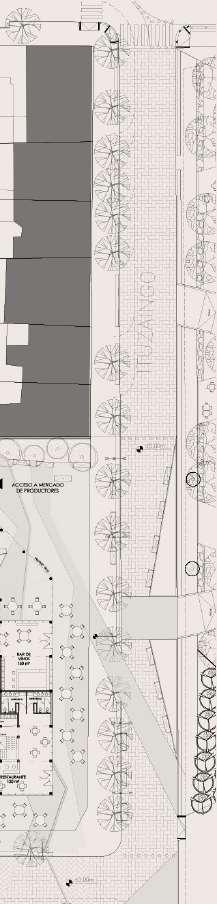

MERCADO PRODUCTORES INGRESO NORTE

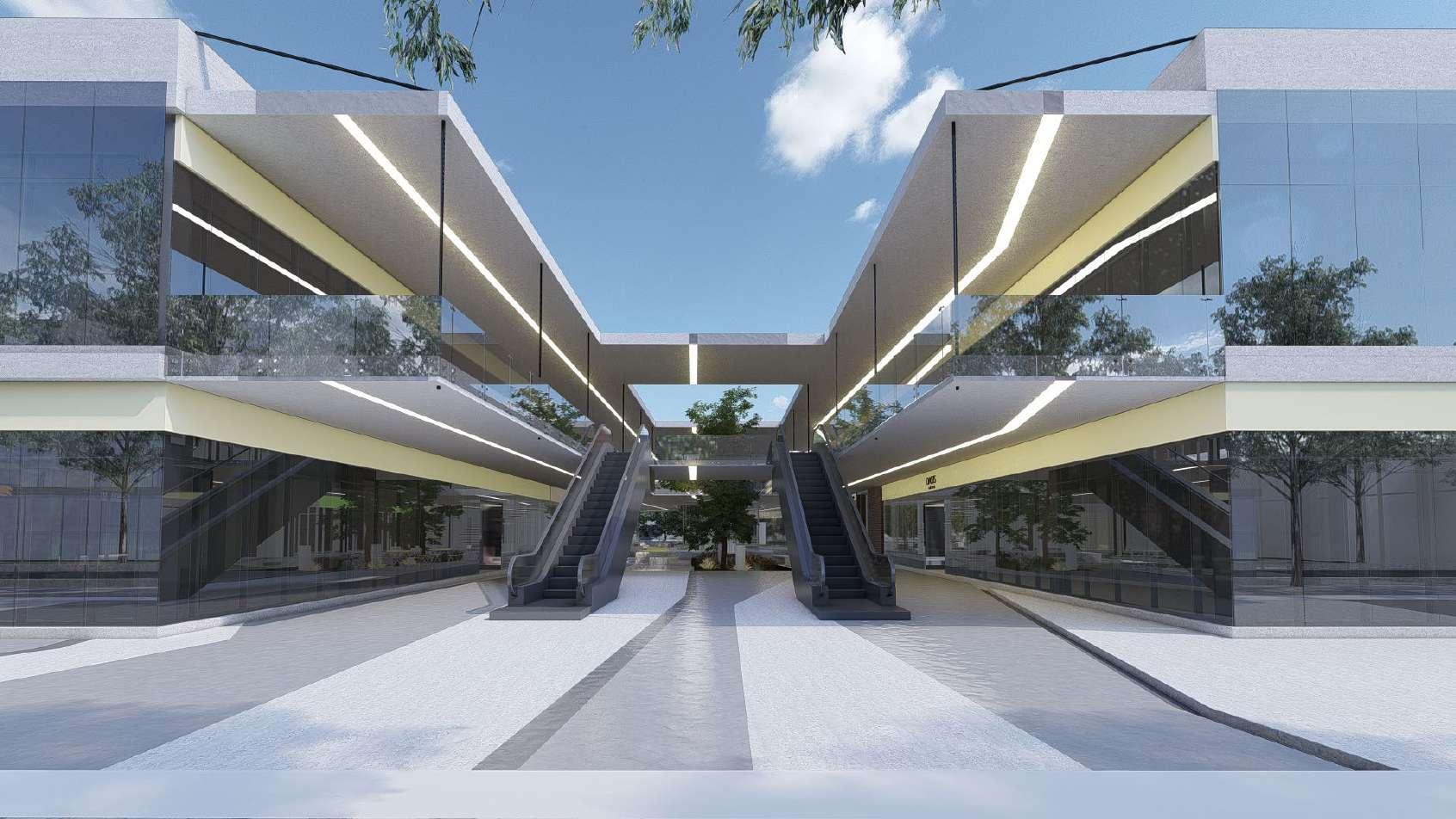

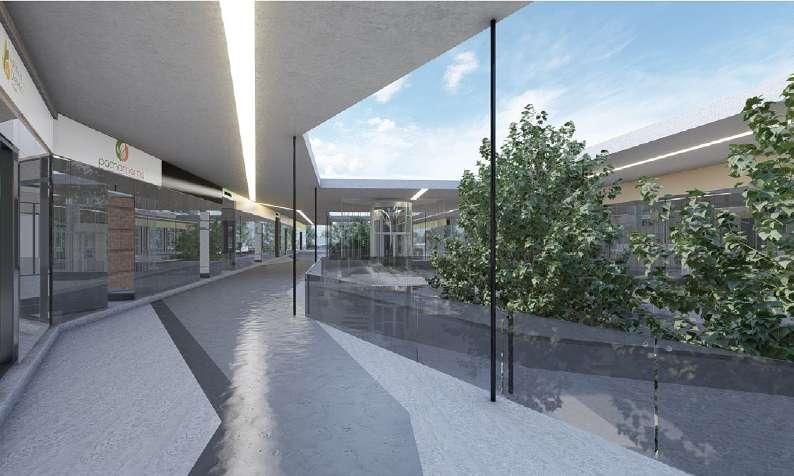

PASARELA
33

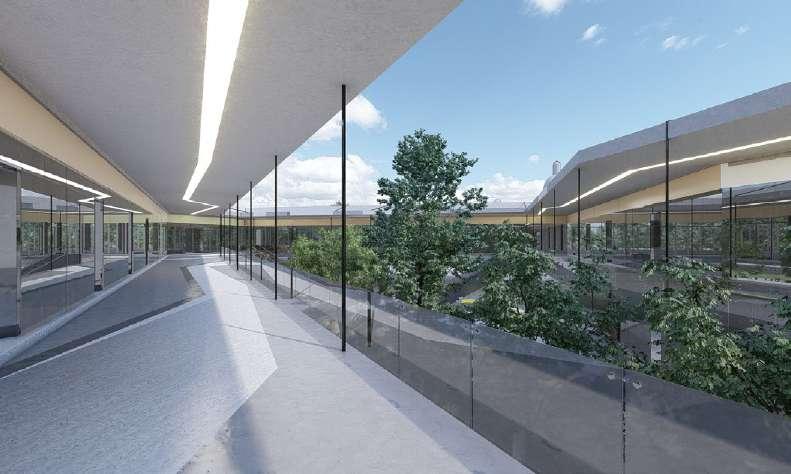

PASARELA
PATIO INTERNO
34
INTERIORES

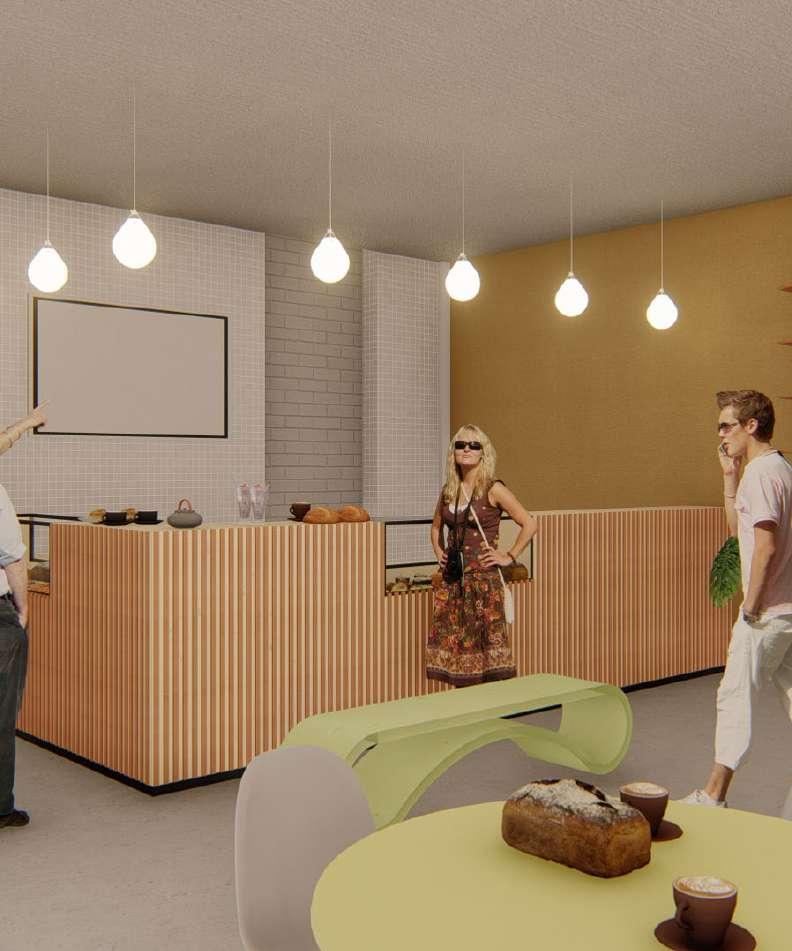

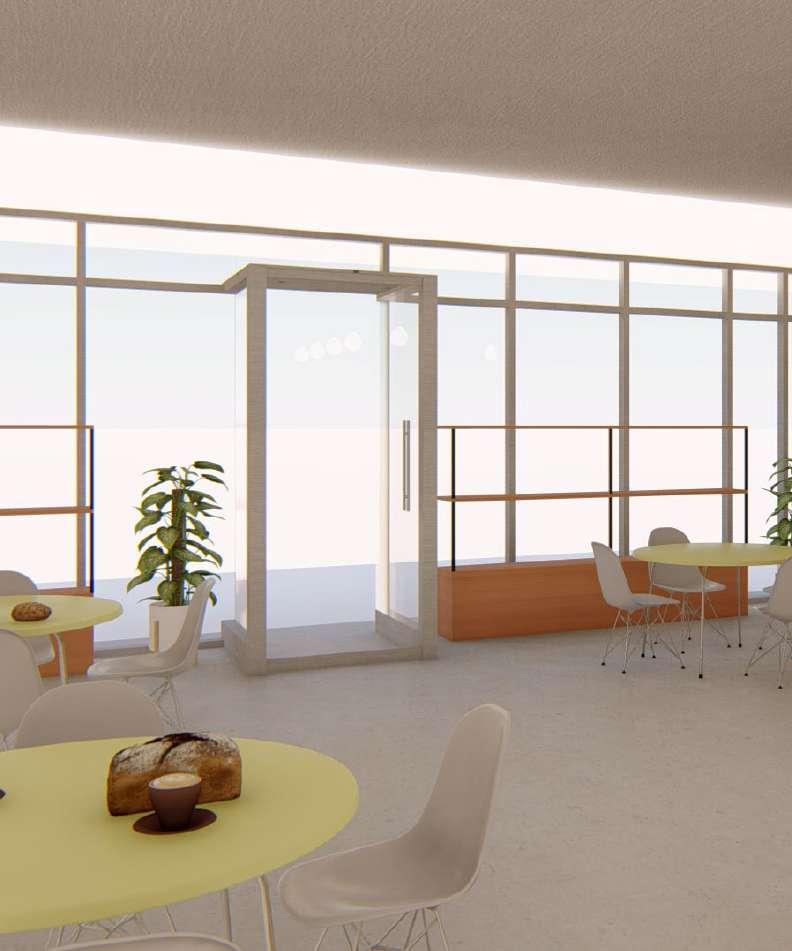

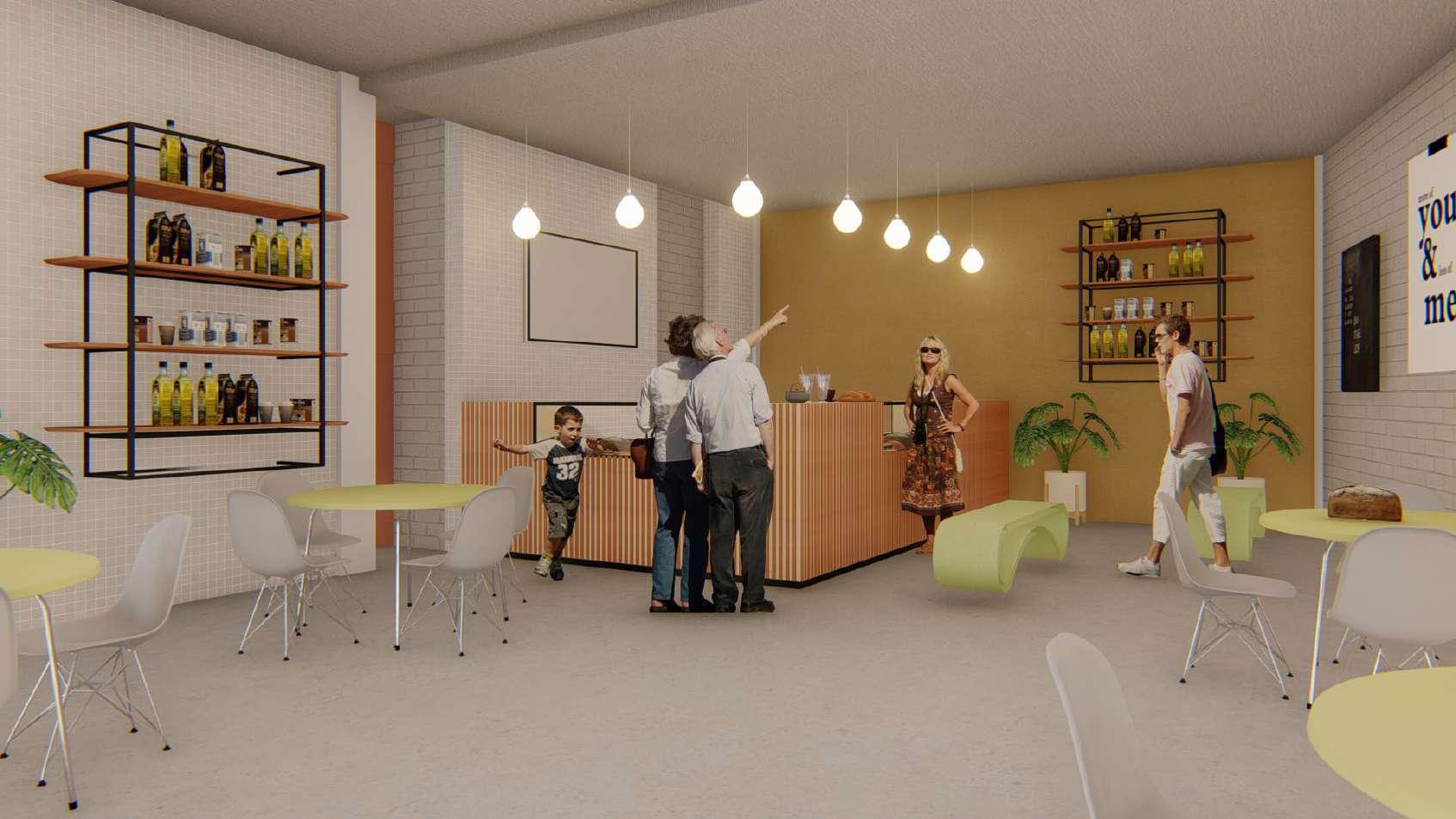

PANADERÍA ORGÁNICA
35
36
CONCLUSIÓN
Cada proyecto y cada proceso que lo acompaña es distinto, no hay una receta en el hacer arquitectura. Comprender que no se trata de un camino lineal, el proyectar es un proceso que conlleva a una constante ida y vuelta, en donde se unen diversas disciplinas.
Hay que entender y respetar la ciudad, entender que cada lugar forma parte de un todo, que cada sitio posee tanto atributos como dificultades.
Pensar el espacio desde la persona, desde el usuario que habitará lo que nosotros diseñamos, humanizar la arquitectura y la ciudad.
Ver la arquitectura como solución a problemáticas sociales, como herramienta social.
Adaptarnos a las nuevas tecnologías, nuevas normalidades que aparecen a medida que corre el tiempo, ser contemporáneos a la época en la que vivimos.
38
39
UNCUYO UNIVERSIDAD NACIONAL DE CUYO
GRACIAS
