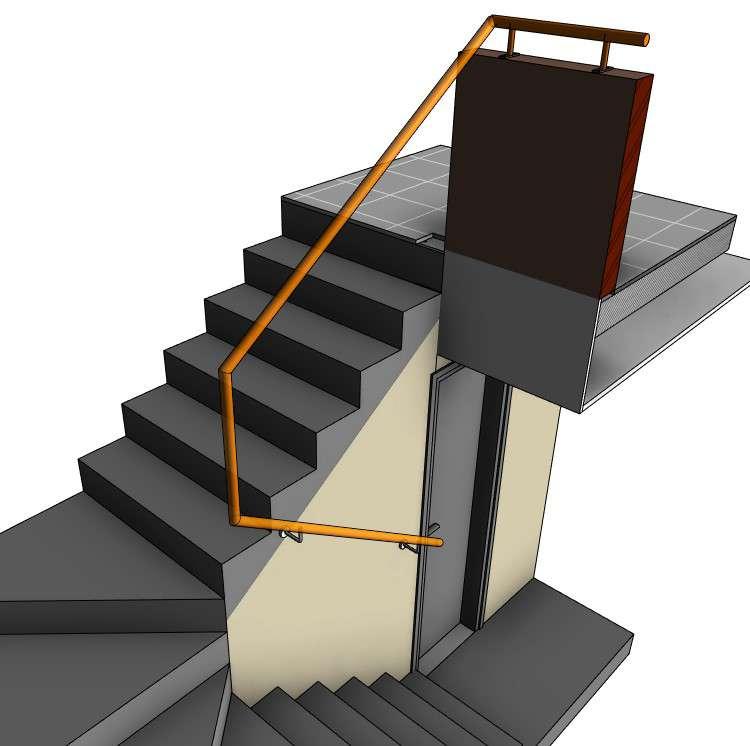

2.910 1ºPISO 0.000 PLANTA BAJA 0.800 0.900 0.916 125 .00° 1.6 0.63 1.66 124.30 ° 1.000 Tubo diam. 40mm e:1.6mm Soportes hierro liso diam 12mm para amurar, c/ tapa 1 P-03 3 P-03 0.6 2 P-03 3 P-03 PLANO UBICACION OBRA ESCALA CLIENTE NOTA ARCHIVO ARCHIVO Fecha: 1 : 20 casitas Laflor 9271 -Fisherton Sin nombre 10/30/22 P−02 1 : 20 corte para baranda 1
2 1 : 20 1ºPISO -det 3 Planchuelas 2 perforaciones diam. 13mm. Barra vertical soldada diam 20mm
00-PERSP imp
