JORGE ROJO LAHUERTA
2024
PORTFOLIO ARQUITECTURA
ÍNDICE
0. CURRÍCULUM VITAE
1. INFANTAS 40
Reestructuración y acondicionamiento de edificio con protección integral para 33 viviendas
2. EMBAJADORES 228
Obra nueva de edificio para 70 viviendas entre medianeras
3. MURCIA 6
Reestructuración y ampliación de edificio entre medianeras para 49 apartamentos turísticos
4. INTERVÍA EDUCATIO
Centro de educación para adultos en Entrevías
Portfolio Online: https://issuu.com/jrojolahuerta/docs/jorge_rojo_lahuerta
jrojolahuerta@gmail.com
+34 647 08 01 01
Majadahonda, Madrid
Inglés: Nivel B2 acreditado por la UPM
Portugés: Nivel B1 acreditado Colegio Mayor Casa do Brasil Madrid
Adobe Photoshop Illustrator InDesign
Autodesk Autocad
BIM
Revit Arquitectura
Revit Estructuras
Revit MEP
Dynamo Office Word Excel Powerpoint
Med/Pres Presto
EXPERIENCIA PROFESIONAL
• [2020-Actualidad]_Natureback Design
- Elaboración de modelos de arquitectura en Revit para extracción de documentación gráfica de proyecto
- Modelado y parametrización de familias
- Organización de protocolos de trabajo y modelado en Revit para el estudio.
- Gestión de equipos internos de trabajo
- Redacción de proyectos en todas sus fases (desde Anteproyecto a Fin de Obra), especialmente de uso residencial y hospedaje, en la ciudad de Madrid.
- Experiencia en gestión documental y tramitación de expedientes con COAM, Ayuntamiento, ECU
- Experiencia en obra como dirección facultativa
• [2020]_Riveiro Arquitectos
- Colaboración en todas las fases del proyecto básico y de ejecución: documentación gráfica, memoria, presupuestos e infografias.
• [2019]_Laboratorio33 Arquitectos SLP
- Elaboración de documentación de obra y otros proyectos menores.
• [2017-2020]_Arhötek Gestion SL
- Colaboración en redacción de proyectos básicos y de ejecución; colaboración en redacción de proyectos de actividad; redacción de informes periciales.
• Certificación de Eficiencia Energética
- Elaboración de certificados de eficiencia energética de proyecto y de edificios existentes
FORMACIÓN
• Colegio Retamar
- ESO y Bachillerato
• Universidad Politécnica de Madrid
Escuela Técnica Superior de Arquitectura
- Grado en Fundamentos de la Arquitectura
- Máster Habilitante Arquitectura
• 24studio Arq Consulting SL
Máster BIM Modelado Arquitectónico
- BIM I: Curso Experto Modelado Arquitectónico
- BIM II: Curso Experto Revit Colaborativo
Máster BIM Coordinación y Gestión de Proyectos
- BIM III: Curso Experto en Coordinación y Modelado de Estructuras e Instalaciones
- BIM IV: Curso Experto en Gestión de Proyectos BIM
Curso experto Dynamo & Revit Oficial Autodesk
• Certificaciones
- Autodesk Certified Professional (ACP) in Revit for Architectural Design
- Autodesk Certified Professional (ACP) in Revit for Structural Design
- Autodesk Certified Professional (ACP) in Revit for Mechanical Design
• Otros cusos
Escuela Técnica Superior de Arquitectura
- Photoshop Avanzado
- Autocad Avanzado
CONCURSOS
Arquideas
- Finalista en concurso internacional Arquideas Hyde Park Music Pavilion 2019
INFANTAS 40
Reestructuración y acondicionamiento de edificio con protección integral para 33 viviendas
Proyecto realizado en el estudio Natureback Design, interiorismo de estudio Vilablanch. Proyecto realizado en REVIT
Se propone la restauración para la puesta en valor de las fachadas existentes y los elementos que la componen, y una intervención mínima en el interior, elevando su calidad al nivel del exterior.
El edificio consta de 6 plantas y un ático, una planta bajo rasante. El programa incluye la intensificación de uso residencial, de 26 a 33 viviendas de lujo con altas calidades, repartidas entre la planta 1ª y 6ª. Cada una de ellas se concibe bajo el concepto de casa patio, en torno al cual se ordenan las estancias que configuran la vivienda.
Además de ello, la planta baja y la sótano se destinan a usos comunes y locales comerciales, con zonas de ocio y bienestar como salones, gimnasio y spa con piscina.

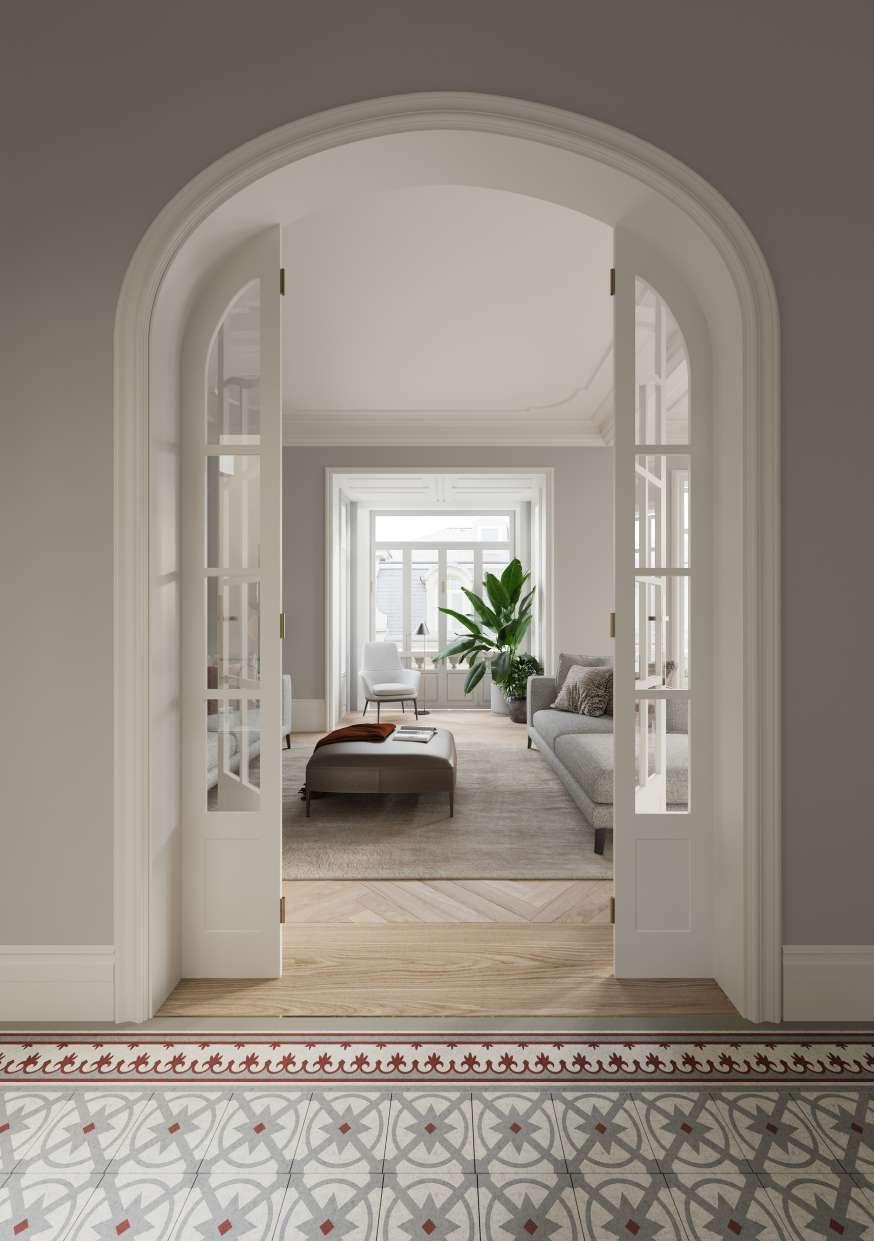

Render por
Estudio Vilablanch

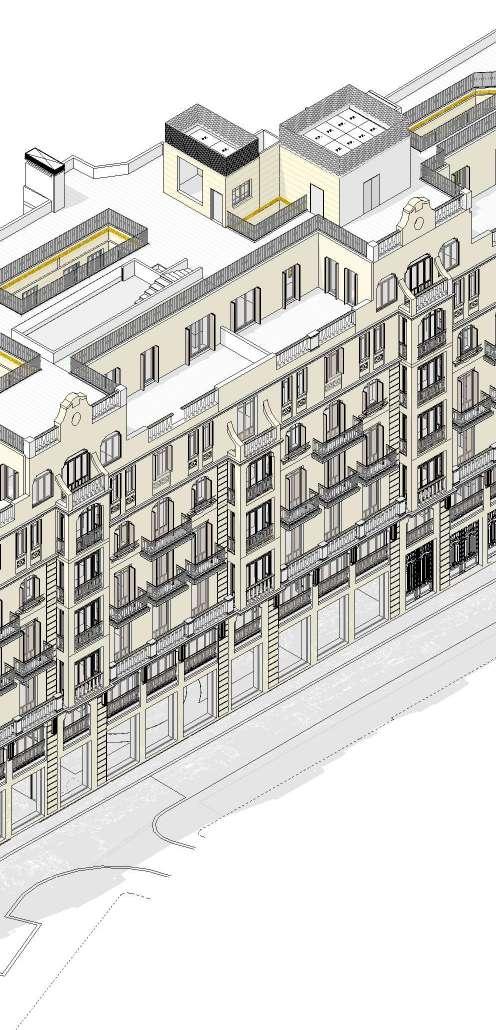

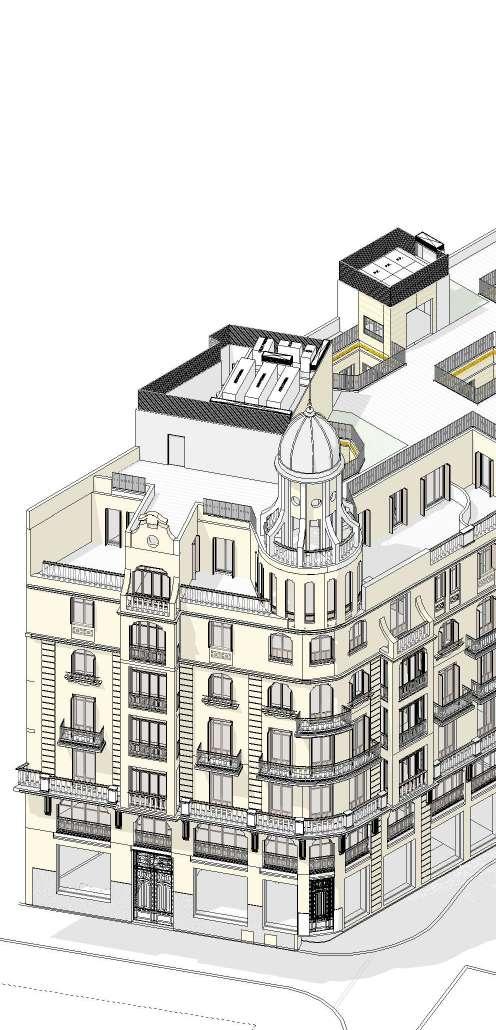

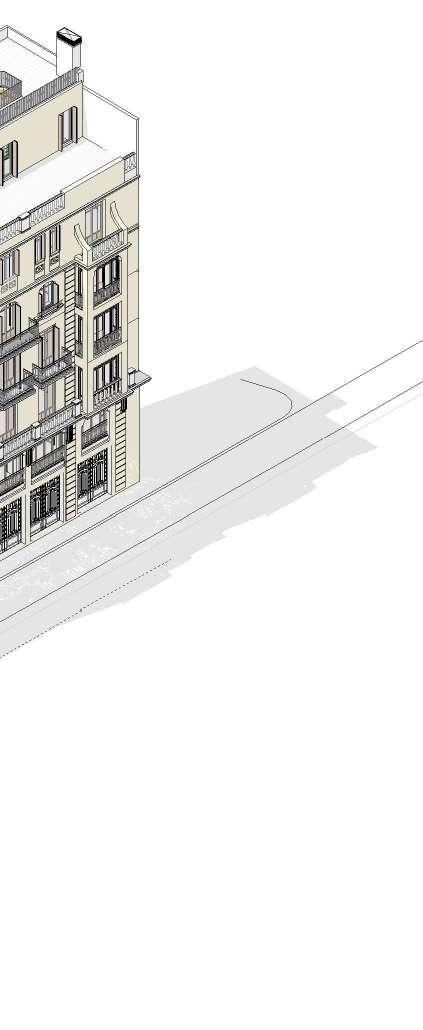

Axonometría general
A B C 3´ D E G H J K M N O P Q R 1´ 1 5 E: 100 SUPERFICIES -P2 PROYECTO DE EJECUCIÓN DE RESTAURACIÓN, ACONDICIONAMIENTO Y REESTRUCTURACIÓN PUNTUAL EN EDIFICIO RESIDENCIAL PARA 33 VIVIENDAS CALLE INFANTAS 40, 28004, MADRID Octubre 2023 A1.3 NatureBack Design Arquitecto: Iván García Cardenal PERSEPOLIS INVESTMENTS A B C 3´ D E G H J K M N O P Q R 1´
Planta ático
Planta tipo

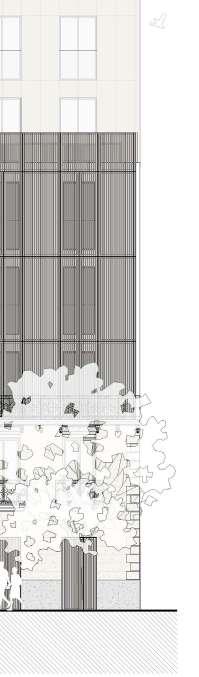

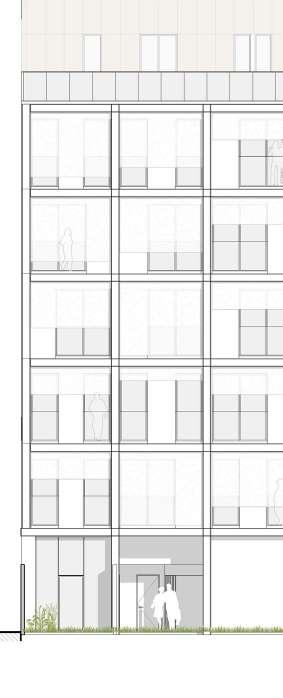

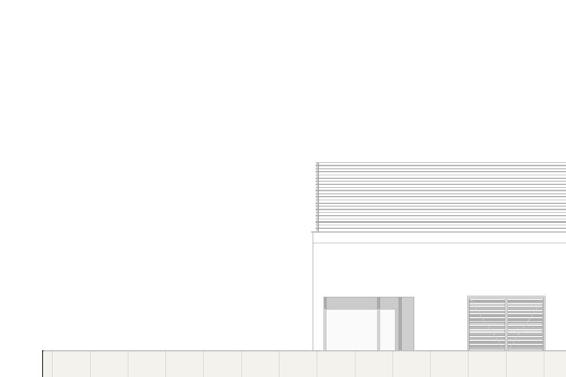

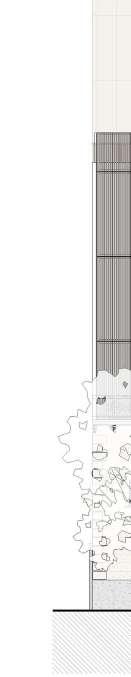

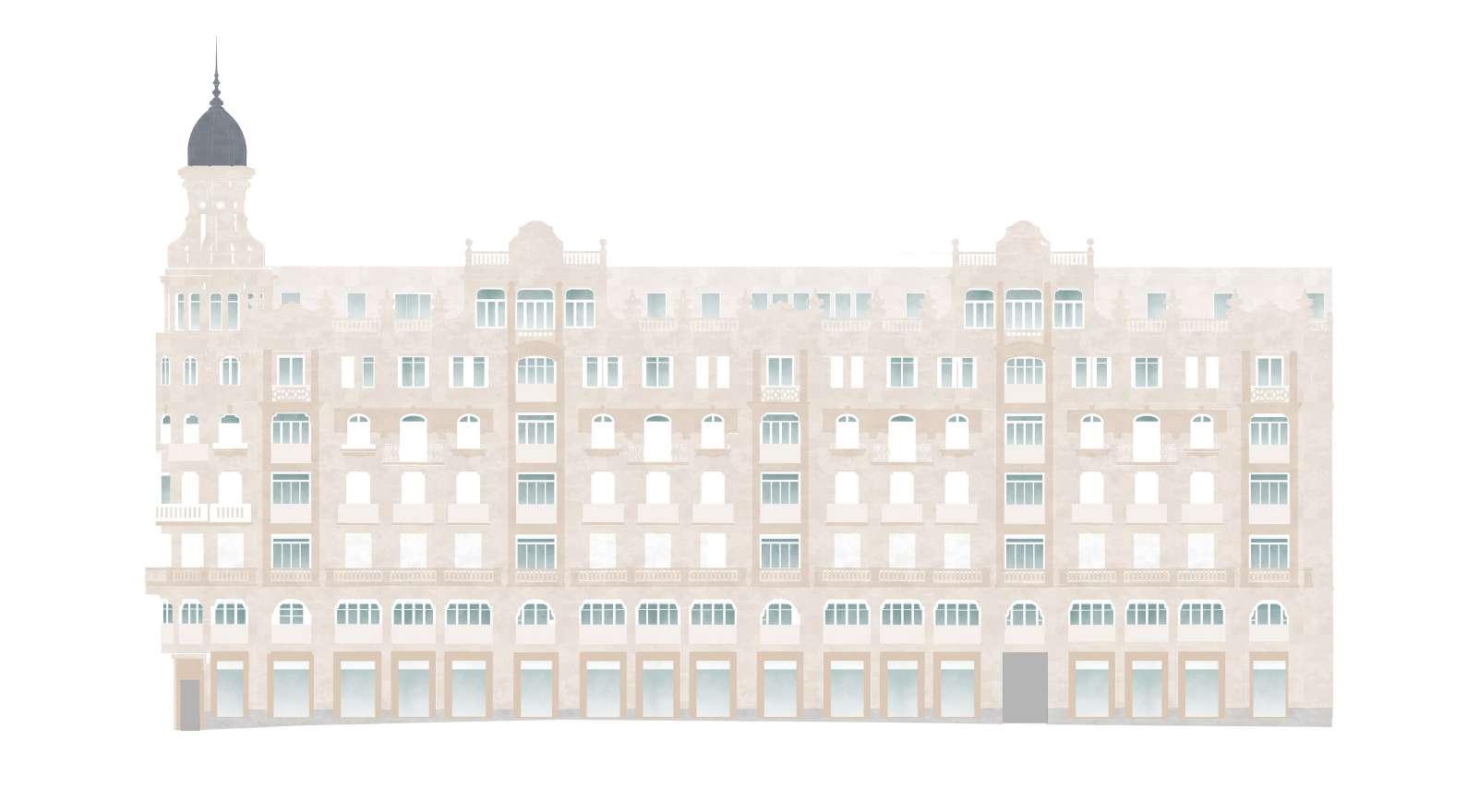

Alzado principal
EMBAJADORES 228
Obra nueva de edificio para 70 viviendas entre medianeras
Proyecto realizado en el estudio Natureback Design. Proyecto realizado en REVIT
Edificio residencial de 70 viviendas, con fachadas a tres calles y patio interior para uso privado con piscina. Esta constituido por planta baja con entreplanta más cinco plantas sobre rasante. Bajo tierra, el edificio tiene dos plantas de sótano destinadas a aparcamiento y trasteros, con acceso desde la calle Embajadores.
Las viviendas se distribuyen a lo largo y alto del edificio, en varios tipologías: 1, 2, 3 y 4 dormitorios, contrapeándose unas con otras y configurando plantas diferentes.

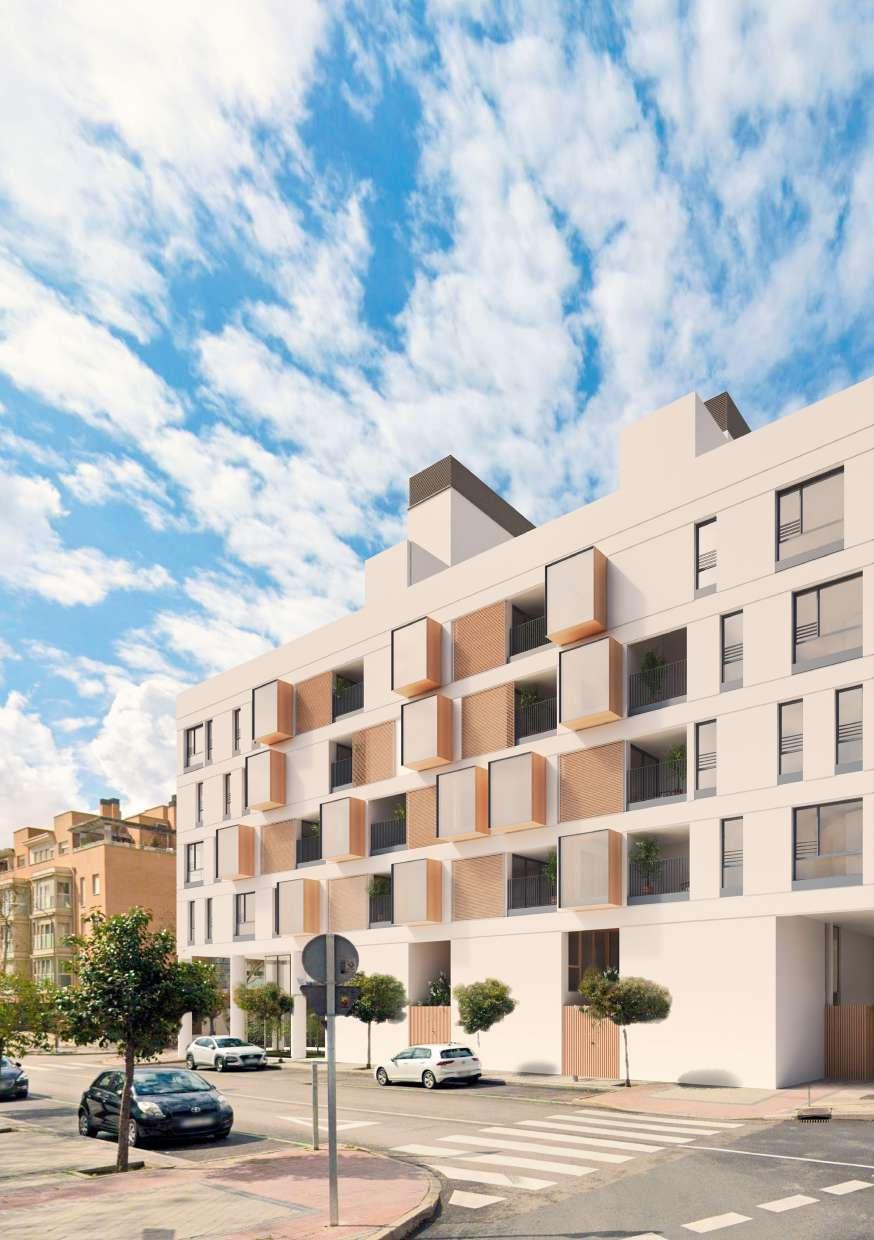

El mismo juego se refleja en el exterior, que combina ventanas, terrazas y miradores en una fachada tipo damero, elevada sobre un basamento mucho más hermético, que le da un aire único al edificio en su zona.

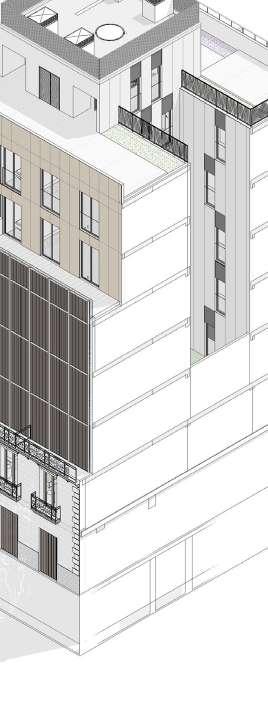

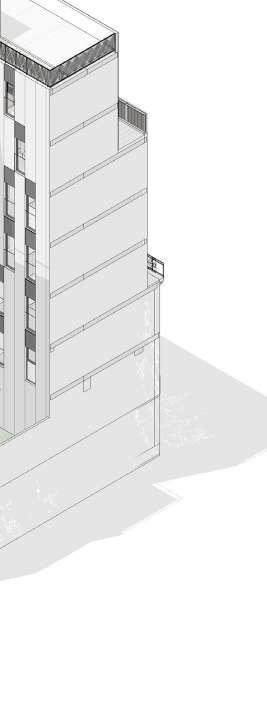

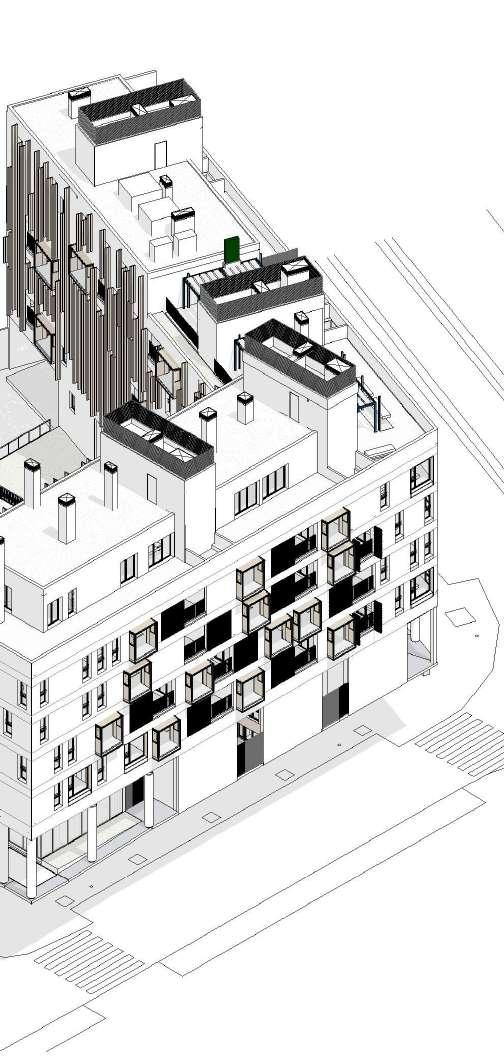

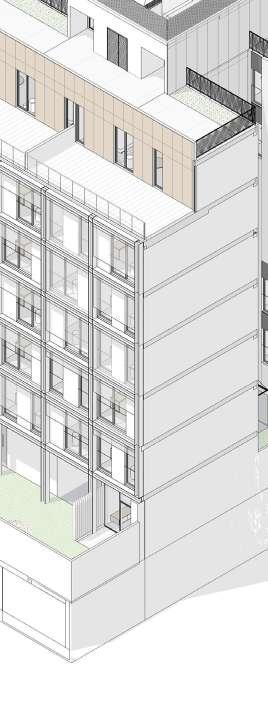

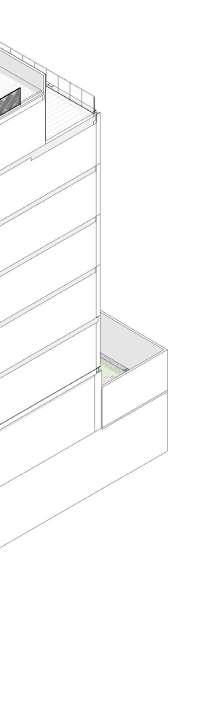

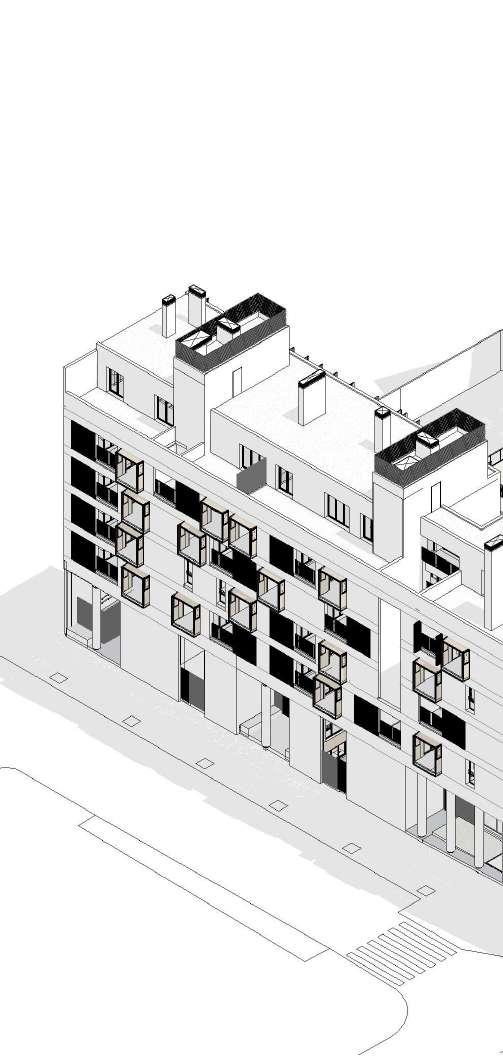

Axonometría general

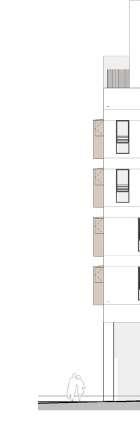

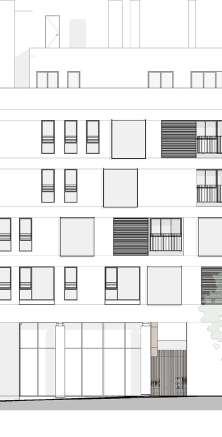

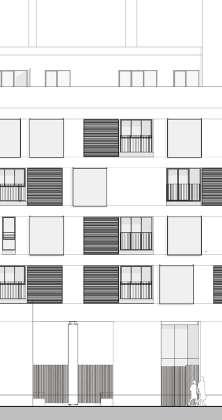

Alzado Calle Andrés de Urdaneta Planta

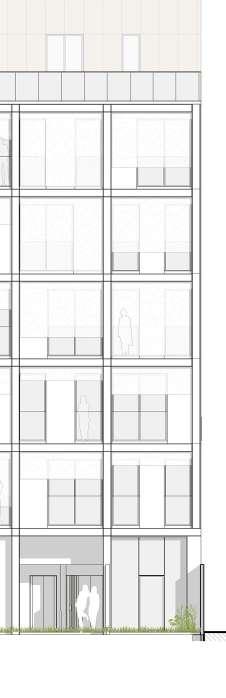

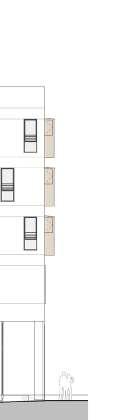

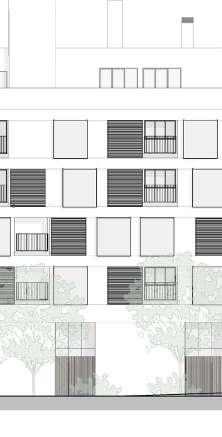

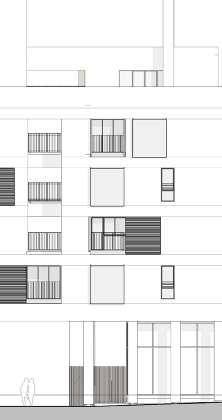

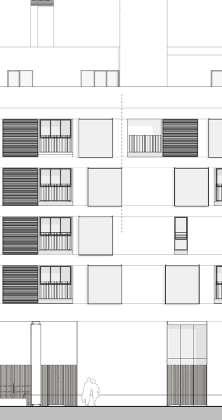

Alzado
9.65 Rellano Salón-Cocina 2.93 Terraza 3.16 Dormitorio Baño 5.45 m² 3.51 m² 29.82 3.81 10.89 2.02 Salón-Cocina Distribuidor Viv. ÁticoA Viv. Ático Viv. Ático Viv. Ático Viv. Ático Ático 11.84 m² Fb 10 11 12 13 18 19 Q' 18.20 SUPERFICIES P5 PROYECTO DE EJECUCIÓN DE 70 VIVIENDAS EN BLOQUE ENTRE MEDIANERAS Calle Embajadores, 228 Febrero 2022 A1.7 NatureBack Design Prop.: RIBERA DE MADRID COOP. MADRILEÑA Arquitectos: Iván García Cardenal Ismael Miguel Prieto P0 +0.00 P0 Entreplanta +3.00 P2 +9.05 P3 +12.10 m P5 Ático +18.20 m A A' B' C' D E E' Fb F' G G' H' Fa Gb E: 75 FE_Andrés de Urdaneta PROYECTO BÁSICO MODIFICADO 70 VIVIENDAS EN BLOQUE ENTRE MEDIANERAS Diciembre 2023 B1.1 NatureBack Design Prop.: RIBERA DE MADRID S. COOP. MADRILEÑA P0 Entreplanta +3.00 P1 +6.00 P2 +9.05 P4 +15.15 P5 Ático +18.20 6 10 11 12 13 14 15 5b PCub +21.35 PCas +24.45 0 FE_Ricardo de Goizueta PROYECTO BÁSICO MODIFICADO EN BLOQUE ENTRE MEDIANERAS Calle Embajadores, 228 28045 Madrid NatureBack Design Prop.: RIBERA DE MADRID COOP. MADRILEÑA Arquitectos: Iván García Cardenal Ismael Miguel Prieto 10.26 2.78 m² 2.78 10.26 6.25 m² 6.25 Rellano 11.18 m² 29.22 Dormitorio 1.40 Rellano Salón-Cocina 3.60 5.45 2.98 Aseo 7.58 11.26 m² Dormitorio 1.30 m² 11.17 Rellano 2.57 Pasillo 10.17 9.35 Pasillo Salón 3.98 7.95 m² Dormitorio Dormitorio Salón-Cocina Pasillo 4.87 Escalera 20.29 m² Baño Terraza 3A1 Viv. 3K 3B1 3K1 Aseo 3D Viv. 3C 3B 3A Viv. 3E Viv. 3G Viv. A' B' D D' Fb F' G' H' 15 17 19 Ka L' N' Ducha Kb Fa 12.10 Gb P´´ SUPERFICIES P3 PROYECTO DE EJECUCIÓN DE 70 VIVIENDAS EN BLOQUE ENTRE MEDIANERAS Calle Embajadores, 228 28045 Madrid A1.5 NatureBack Design Prop.: RIBERA DE MADRID S. COOP. MADRILEÑA Arquitectos: Iván García Cardenal Ismael Miguel Prieto
Calle Ricardo Goizueta Planta ático
tipo
2 D1.3.3 3 H5 H1 C31 C16 E1 C2.3 A8 C31 C2.3 E1 H5 H1 P4 +15.15 m P5 Ático +18.20 m P4 STR +15.05 m P5 STR +18.10 m H25 E5 E1 2.10 0.12 0.10 C2.3 C31 F20 C31 0.03 C16 H5 E1 H1 H1 0.21 B15 F21 G22 B1 D3 N6 N10 G10 C32 C2.3 E1 A2 E7 C5 1 5 FA -Tipo C -Planta 1 Listado A2 A8 B1 B15 C2.3 C5 C16 C31 C32 D3 E1 E5 E7 F20 F21 G10 G22 H1 H5 H25 N6 1 5 FA -Tipo C -Sección ventana 2 P1 +6.00 P1 STR +5.90 E5 E1 0.21 C2.3 C31 F20 C31 0.05 C16 H5 H1 0.21 1.20 H25 H1 C31 F20 C2.3 E1 E5 P1 +6.00 m P1 STR +5.90 m B1 N6 C16 N10 G10 G22 C50 E5 I45 E7 I46 E5 E1 F20 C2.3 C32 I44 B18 B14 A' 1 E1 C2.3 E5 H5 H1 J2 I44 H1 C31 F20 0 110 165 100 95.115.154 B 1 E1 H5 H1 I44 H1 C31 F20 100 115 150 94 0 2 E: 1 5 DETALLES -Fachada tipo A PROYECTO BÁSICO MODIFICADO 70 VIVIENDAS EN BLOQUE ENTRE MEDIANERAS Calle Embajadores, 228 28045 Madrid Diciembre 2023 D1.1.3 NatureBack Design Prop.: RIBERA DE MADRID S. COOP. MADRILEÑA Arquitectos: Iván García Cardenal Ismael Miguel Prieto FA -Tipo A -Sección 1 Listado especificaciones B1 Hormigón. Formación de pendientes B14 Cargadero de perfil acero 120mm en huecos de fachada B18 Chapa de acero de 3mm plegada soldada dintel para fijación superior de celosía C2.3 Ladrillo SATEBRICK acústico C16 Aislamiento de lana de roca 231/46 mm Densidad 70 kg/m3 C31 Placas de yeso laminado 15 mm C32 Enfoscado Pintura C50 Bordillo en hormigón in situ dimensiones según planos E1 Revestimiento acabado exterior SATE: Mortero de agarre protección, malla de refuerzo, mortero de agarre protección, revestimiento e imprimación base, revoque de acabado E5 Mortero Monocapa E7 Embocadura exterior en parte inferior de ventana. Visera chapa plegada de aluminio anodizado sobre subestructura de aluminio en embocadura F20 Panel Sandvich 150 mm. G10 Mortero autonivelante 40mm G22 Baldosa de gres porcelánico con acabado autodeslizante para exteriores H1 Carpintería de aluminio. Ventanas según memoria de carpinterías H5 Persiana de aluminio enrollable H25 Premarco en acero galvanizado I44 Barandilla de pletinas de acero pintado 40 6mm I45 Perfiles "L" de 270x100x8mm anclado forjado para sujeción de rail de celosías moviles I46 Albardilla de chapa doblada y pintada J2 Celosía CL 35 Thermo Pine N6 Lámina de proteccion antipunzonamiento N10 Geotextil F24 E2 TRESPA EXT E2 I1 I43 A1 F22 AXONOMETRIA PROYECTO EN BLOQUE Calle Embajadores, 28045 Madrid NatureBack Prop.: Arquitectos: Ismael Miguel Listado especificaciones Revestimiento Trespa Meteon Elegant Oak, fijación vista con remaches sobre F24 Panel Sandvich mm. Vidrio fijo mirador: 4+4/16/8 Perfil metálico, estructura mirador Perfiles "L" de 120x60x8mm anclado forjado para sujeción de bastidor de miradores Detalles constructivos
MURCIA 6
Reestructuración y ampliación de edificio entre medianeras para 49 apartamentos turísticos
Proyecto realizado en el estudio Natureback Design, en colaboración con GonzaloGA Arquitectos. Proyecto realizado en REVIT
El proyecto consiste la reforma y ampliación de un edificio existente, con fachada protegida, para dar cabida a un programa de 49 apartamentos de uso turístico, distribuidos en 6 plantas más baja.
El edificio se organiza en dos volúmenes, uno frontal y otro posterior, conectados por un núcleo de comunicaciones verticales, dando lugar a tres patios de manzana: uno al fondo de la parcela y dos junto a las medianeras
Se mantiene y restaura la fachada original, sobre la que se construye una nueva fachada retranqueada, manteniendo la composición y actualizando el lenguaje. Los quedan en un tercer plano, prácticamente invisible desdé la calle, creando espacios de terraza para los apartamentos superiores.

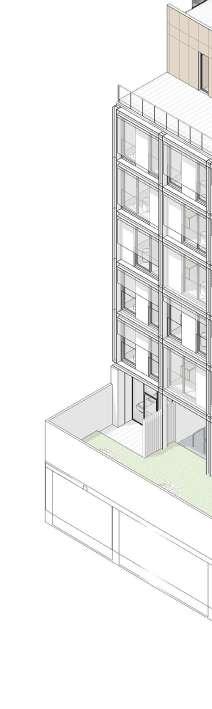

Axonometría general (posterior)
Axonometría general (frontal)

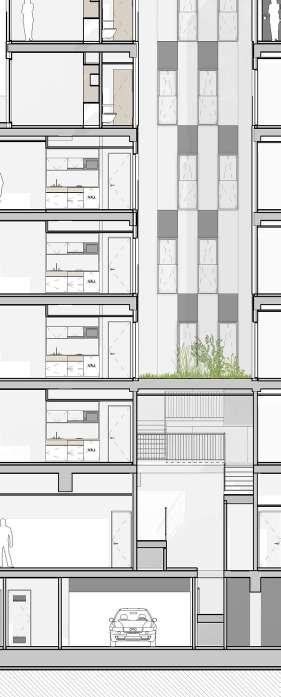

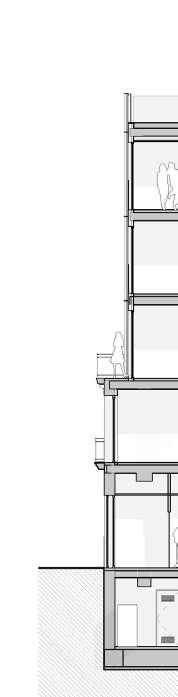

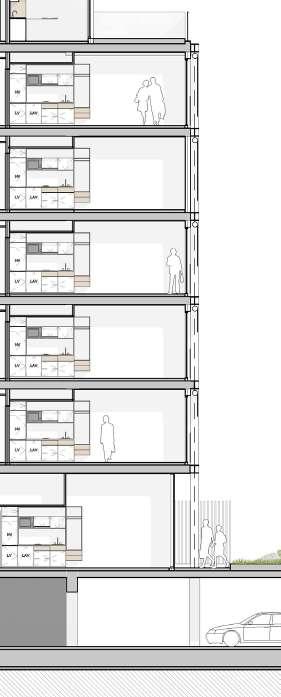

Sección longitudinal
9 9 6 6 A A B C E 3 3 7 7 F G G B' D F' B'' B'' F'' F'' 8 8 3' 3' Contadores eléctricos 18,41 m² Dormitorio-Cocina 18,42 m² Dormitorio-Cocina 3,41 m² Baño 3,43 m² Baño 14,95 m² Instalaciones 109,64 m² Soportal 5,61 m² Vestuario 6,56 m² Office 5,87 m² Distribuidor 20,90 m² Patio 49,89 m² Patio 17,23 m² Escalera T. 6,02 m² Cuarto de basuras 10 10 300,0 580,0 10,96 m² Almacén Ropa blanca 4,60 m² Lavandería Aparcamiento bicicletas Aparcamiento bicicletas Aparcamiento bicicletas Dispensador de agua LV SEC 0 1 2 SUPERFICIES -PLANTA BAJA OBRA DE REESTRUCTURACIÓN GENERAL Y AMPLIACIÓN DE EDIFICIO ENTRE MEDIANERAS DE USO HOSPEDAJE PARA 49 APARTAMENTOS TURÍSTICOS Calle Murcia 6, distrito Arganzuela, 28045, Madrid NatureBack Design + GonzaloGA Iván García Cardenal JONESTOWN S.L. 9 9 6 6 A A B C E 3 3 7 7 F G G B' D F' B'' B'' F'' F'' 8 8 3' 3' 17,92 m² Dormitorio-Cocina 3,07 m² Baño 17,93 m² Dormitorio-Cocina 3,03 m² Baño 3,03 m² Baño 3,03 m² Baño 3,06 m² Baño 17,93 m² Dormitorio-Cocina 17,92 m² Dormitorio-Cocina 17,95 m² Dormitorio-Cocina 9,80 m² Pasillo 20,82 m² Dormitorio-Cocina 5,07 m² Baño 18,47 m² Dormitorio-Cocina 2,85 m² Baño 2,86 m² Baño 18,48 m² Dormitorio-Cocina 5,06 m² Baño 20,81 m² Dormitorio-Cocina 21,33 m² Escalera T. 4,97 m² Balcón 4,97 m² Balcón 4,89 m² Balcón 4,89 m² Balcón 15,70 m² Pasillo 10 10 0 1 2 E: 1 100 SUPERFICIES -PLANTA 2 OBRA DE REESTRUCTURACIÓN GENERAL Y AMPLIACIÓN DE EDIFICIO ENTRE MEDIANERAS DE USO HOSPEDAJE PARA 49 APARTAMENTOS TURÍSTICOS Calle Murcia 6, distrito Arganzuela, 28045, Madrid Octubre 2023 A1.3 NatureBack Design + GonzaloGA Iván García Cardenal JONESTOWN S.L. Superficie útil P2 Baño 3,07 m² Dormitorio-Cocina17,92 m² Apartamento 2A21,00 m² Baño 3,03 m² Dormitorio-Cocina17,93 m² Apartamento 2B20,96 m² Baño 3,03 m² Dormitorio-Cocina17,93 m² Apartamento 2C20,96 m² Baño 3,03 m² Dormitorio-Cocina17,92 m² Apartamento 2D20,95 m² Baño 3,06 m² Dormitorio-Cocina17,95 m² Apartamento 2E21,01 m² Balcón 4,97 m² Baño 5,07 m² Dormitorio-Cocina20,82 m² Apartamento 2F30,86 m² Planta tipo Planta baja P0 +0,00 m P1 +3,95 m P2 +7,10 m P3 +10,25 m P4 +13,40 m P5 +16,55 m P6 +19,70 m S-1 -2,94 m 2,94 3,95 3,15 3,15 3,15 3,15 3,15 3,15 2,590,35 3,55 0,403,15 2,750,402,750,402,750,402,750,40 PCub +22,85 m
NatureBack Design + GonzaloGA
OBRA DE REESTRUCTURACIÓN GENERAL Y
AMPLIACIÓN DE EDIFICIO ENTRE MEDIANERAS DE USO
HOSPEDAJE PARA 49 APARTAMENTOS TURÍSTICOS
Arganzuela, 28045, Madrid
Iván García Cardenal
JONESTOWN S.L.
E: 1 : 125
Octubre 2023
P0 +0,00 m P1 +3,95 m P2 +7,10 m P3 +10,25 m P4 +13,40 m P5 +16,55 m P6 +19,70 m 3,15
3,15 3,15 3,15 3,15 3,95 PCub +22,85 m
3,15
P0 +0,00 m P1 +3,95 m P2 +7,10 m P3 +10,25 m P4 +13,40 m P5 +16,55 m P6 +19,70 m PCub +22,85 m

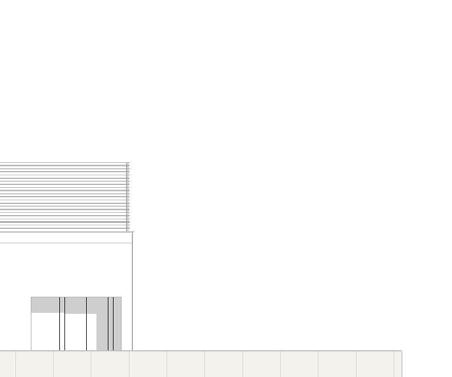

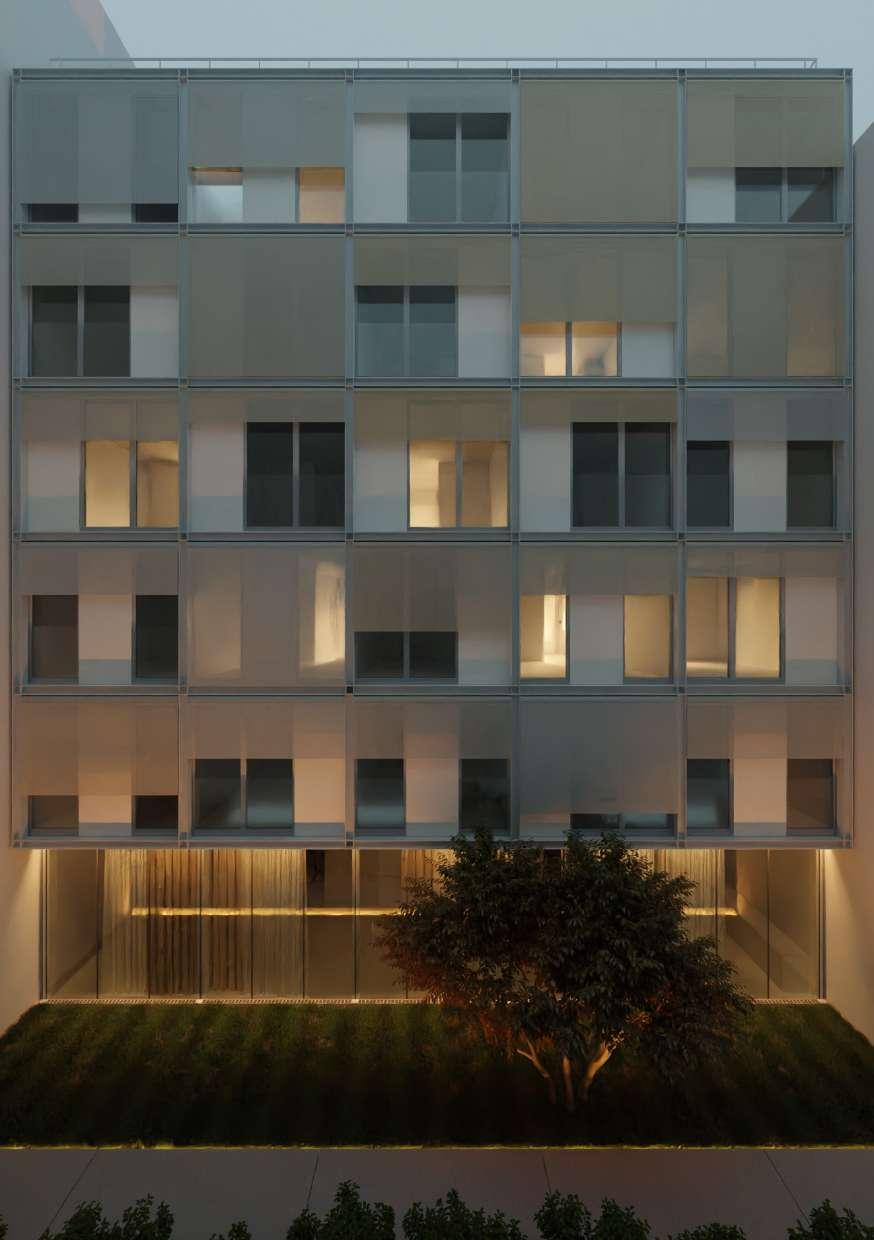

Fachada posterior

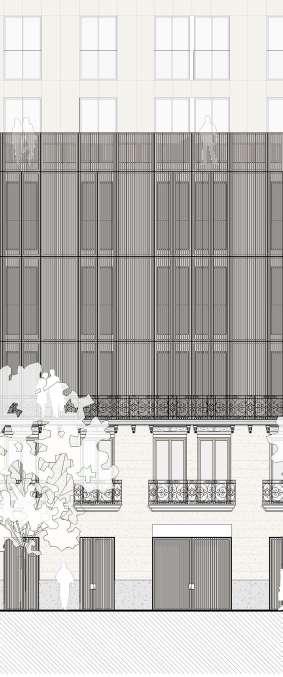

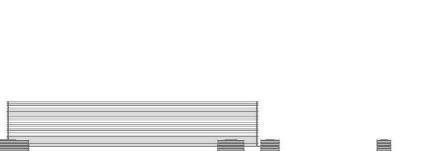

Fachada frontal
INTERVIA EDUCATIO
Centro de educación para adultos en Entrevías
Los poblados dirigidos tuvieron su auge en los años 50, pero con el paso del tiempo la calidad de vida en ellos ha ido decayendo. Entrevías no es una excepción.
Tras realizar un estudio de los niveles de educación del barrio de Entrevías, se ha llegado a la conclusión de que el equipamiento más acertado para el barrio es un Centro de Educación.

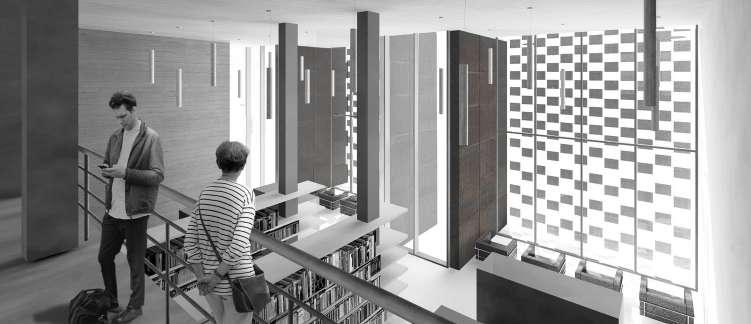

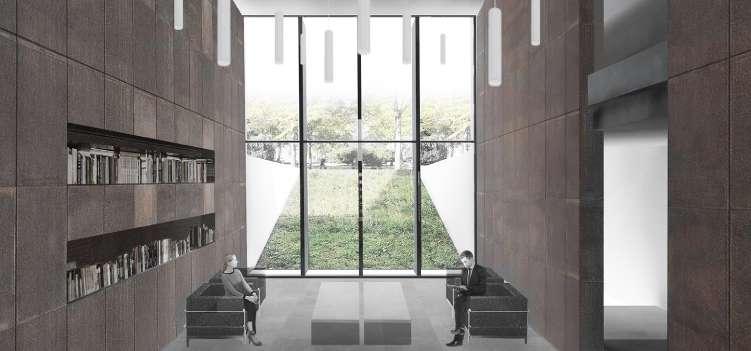

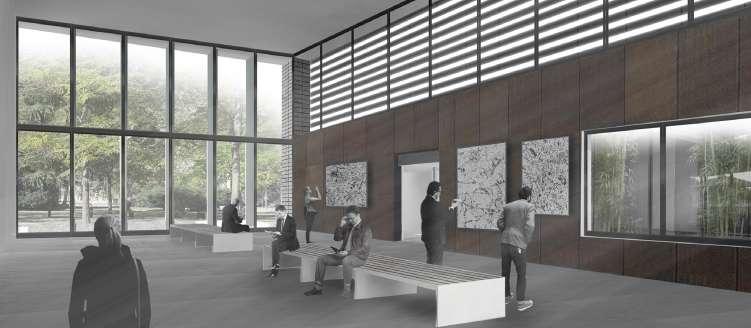

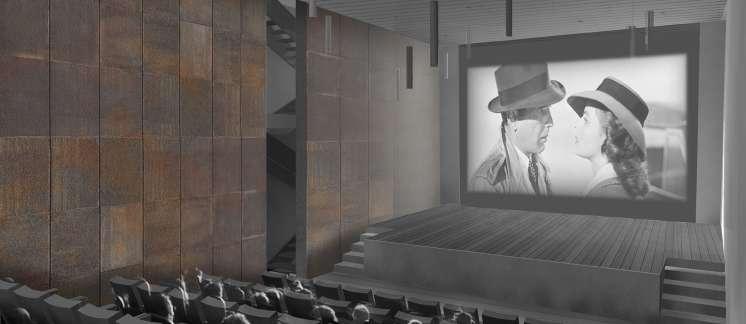

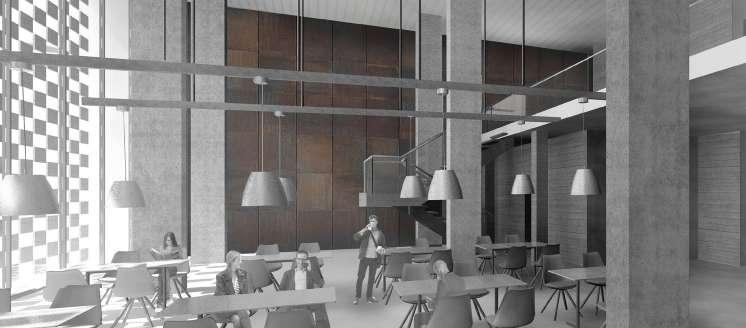

El centro cuenta con usos variados. Además de las aulas para estudios de primer y segundo grado, el edificio alberga zona de talleres, una biblioteca, una guardería, sala de exposiciones, salon de actos, y zona de ocio.

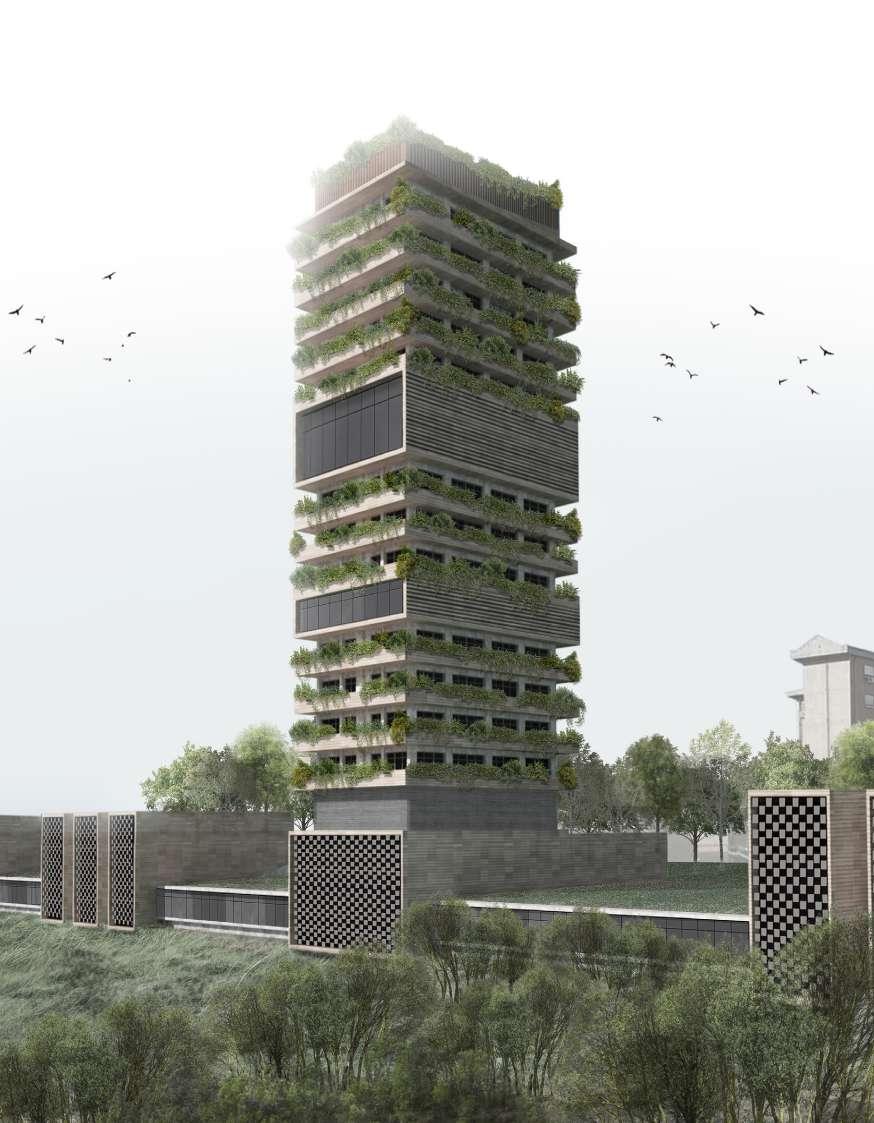

La torre se alza como un hito verde sobre el edificio. Una residencia de estudiantes ocupa la mayoría de plantas, a excepción de las plantas superiores, que están ocupadas por vivienda privada. Intercaladas entre medias, se encuentran un mirados público en la décima plana y un gimnasio para los usuarios de la torre.
32 31 30 29 22 21 20 19 13 12 11 10 09 08 04 03 02 01 A B C D E F G H
0 10 20
Secciones trasnversales
0 10 30
Alzado frontal y sección longitudinal
32 31 30 29 22 21 20 19 13 12 11 10 09 08 04 03 02 01 32 31 30 29 22 21 20 19 13 12 11 10 09 08 04 03 02 01
-1 0 10 20 30
Planta baja /
Planta
jrojolahuerta@gmail.com +34 647 08 01 01
JORGE ROJO LAHUERTA
