PORTFOLIO
Johanna LundqvistUtvalda arbeten 2019-2023
Vallastaden, Linköping
Förskola
Roll i projektet: Medverkande arkitekt
2021-2022
Programhandling / Bygglovhandling / Förfrågningsunderlag
Beställare: Lejonfastigheter AB

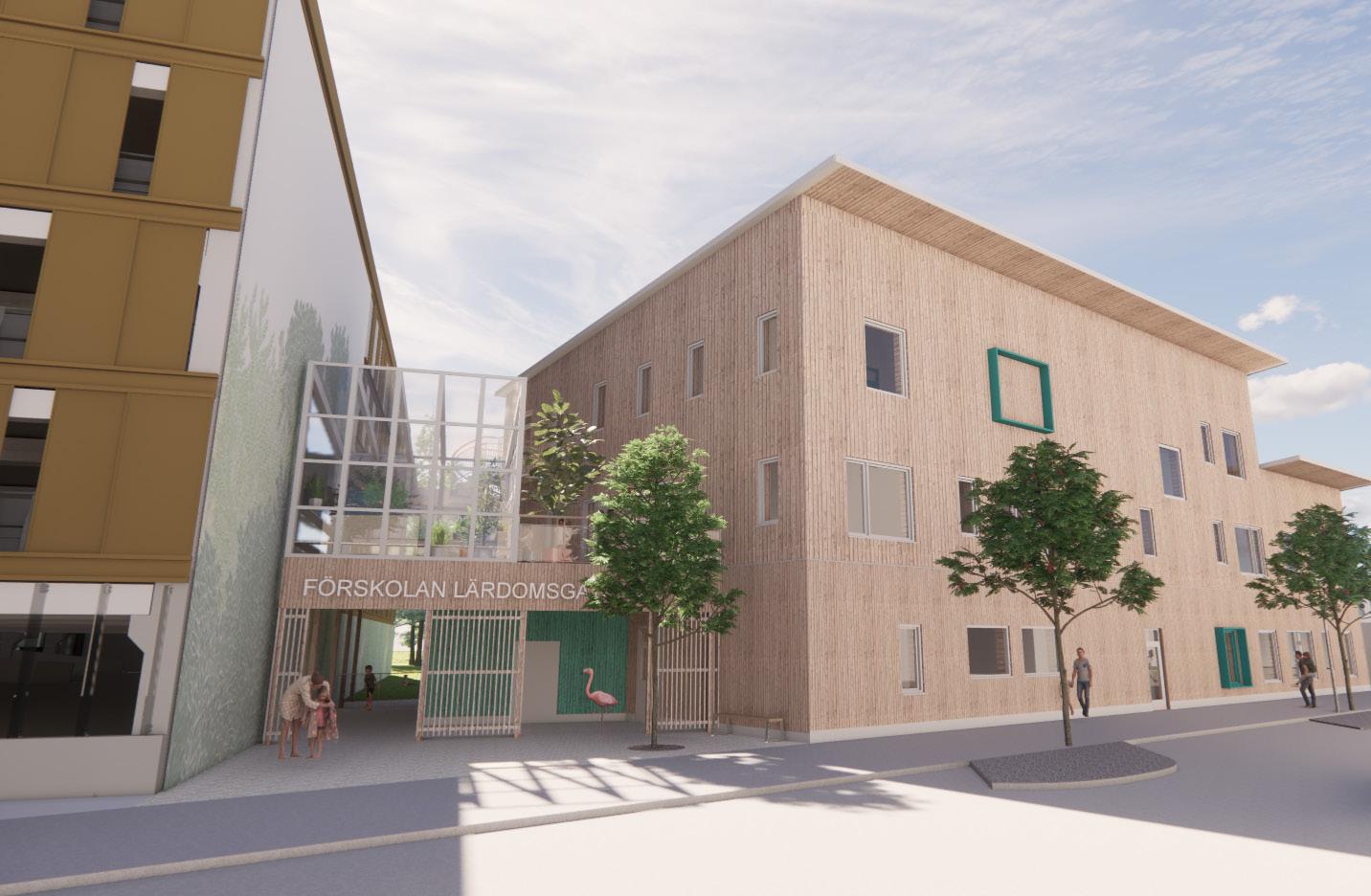

På en liten tomt i sydöstra Vallastaden i Linköping gick uppdraget ut på att rita en förskola i 3 plan. Byggnaden skulle utföras med trästomme, och det var viktigt att den utstrålade en känsla av just träbyggnation.

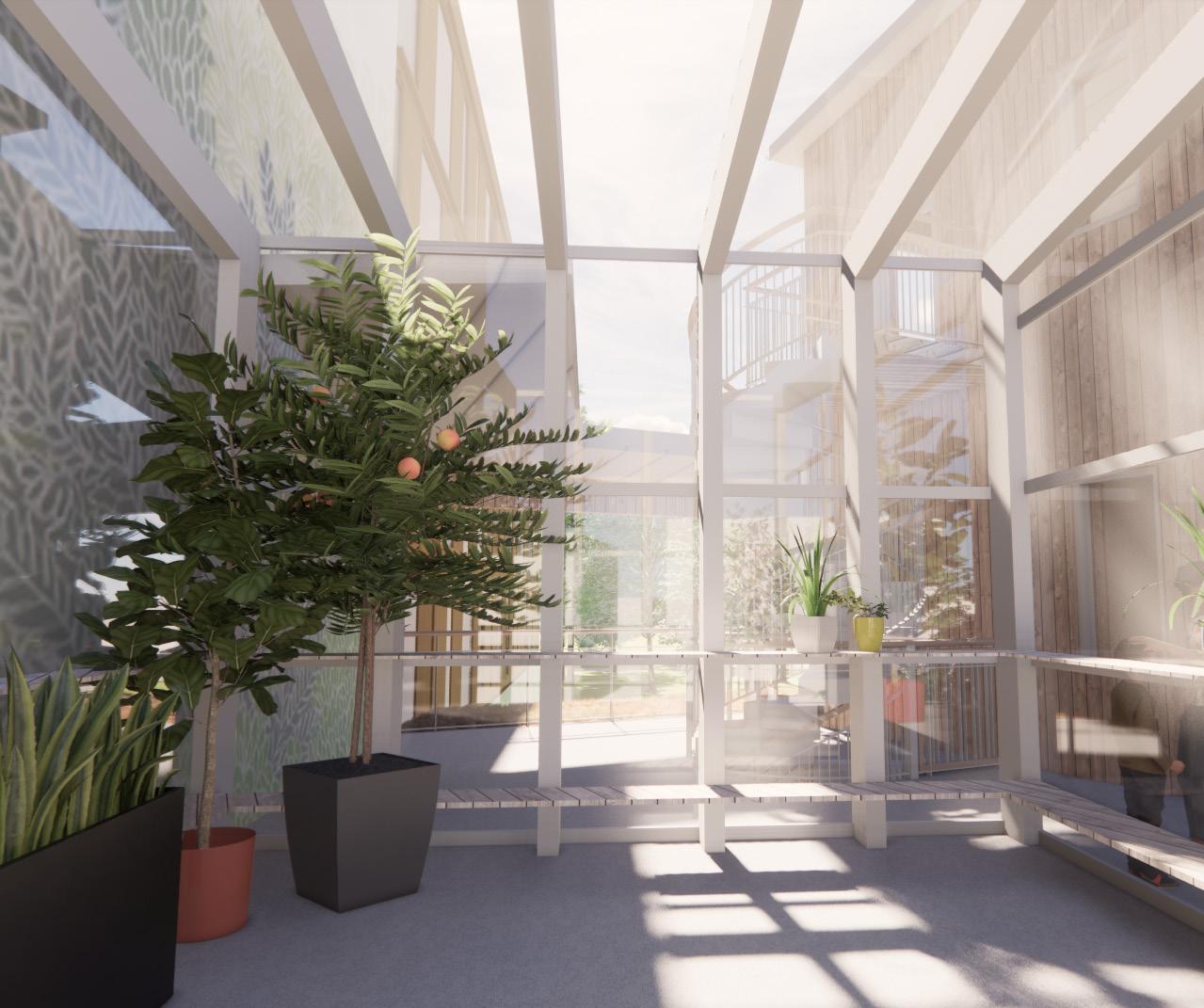

Dessutom adderades ett växthus på övervåningens terrass; som en blinkning till övriga byggnader i Vallastadens “felleshus”.
En av de största utmaningarna låg i att hantera den nära kopplingen till ett parkeringshus, som enligt detaljplan behövde kopplas ihop med förskolan med en portik. Detta löstes genom en terrass som fått fortsätta runt på gårdssidan. Dessutom fick parkeringshusets stora brandvägg dekoreras med en väggmålning i grönskande motiv som får växa sig utåt från växthuset och också fortsätta nere på sockeln på parkeringshuset. En idé har också varit att
måla väggmålningen i fluorescerande färg, för att den på kvällen ska kunna lysa upp i nya färger och skapa en spännande kontrast till motivet på dagen.
I portiken skapades en fin siktlinje från gatan och ut på gården, med ett litet grönområde i bortersta änden. Där skapades en känsla av att grönskan fått växa sig ut på gatan, en känsla som också förstärktes av väggmålningens motiv och växthuset.

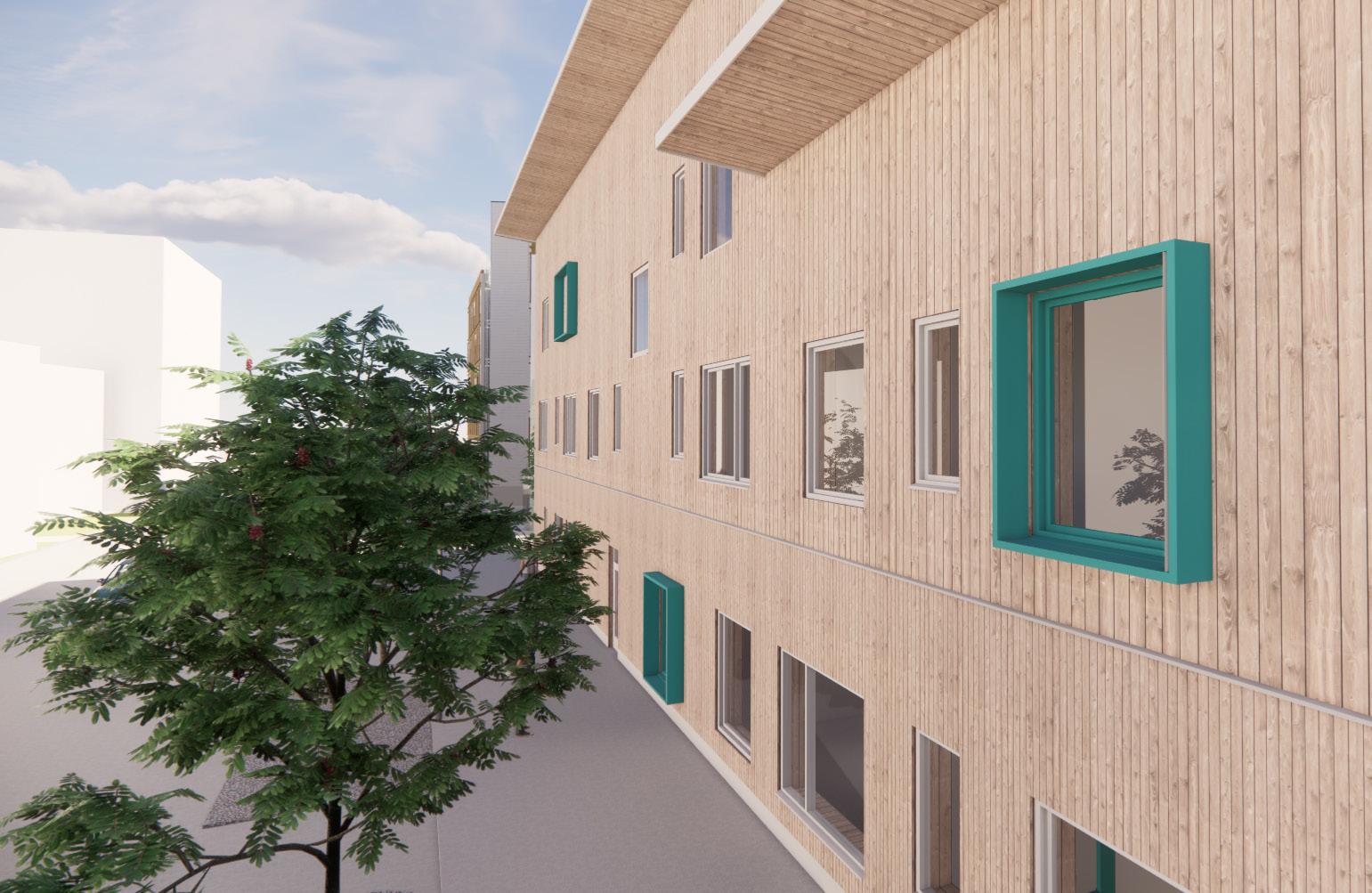

Förrutom trä fick vissa fönster och dörrpartier en avvikande kulör i turkos nyans, för att matcha parkeringshusets “aurora”-färgtema.
Interiört skulle de bärande KL-träväggarna bevaras som synligt trä, för att kompletteras av fondväggar i lugna, varma färger samt den turkosa färgskalan som fått följa med utifrån.
Träbyggnad
Krav på att byggnaden utförs med trästomme
Hur ska byggnaden utstråla träbyggnation?
Hur påverkas konstruktionen?
P-husväggen
Grannfastighetens brandvägg ska smyckas med konst
Vilken typ av konst?
Hur ska förskolevolymen möta väggen?
Portiken
Krav på att bygga ihop förskolan med P-huset med en portik
Hur skapar vi en tydlig och trygg entré?
Kan konstverket följa med in i portiken?
Vilken typ av volym möter lämpligast väggen?
Solceller
Krav på solceller på förskolan tak
Hur utformas taket för att gynna solcellerna?
Kryssmarken
Byggrätten begränsas av att stor del av tomten är kryssmark
Hur tillgodoser vi krav på tillräcklig friyta samtidigt som vi möter lokalprogrammet? Alternativ friyta på terrass?
Växthuset
Krav på växthus
Placeras det som en integrerad del av byggnaden eller fristående?
Servitutet
Inne i portiken finns ett servitut där inget får byggas
Hur placeras volymen utan att inkräkta på servitutet.
Återbuk
Önskemål om återbruk av byggnadsmaterial och inredning
Hur kan utformningen av förskolan anpassas efter inventerat återbrukat material
Diagram
Frågeställningar & förutsättningar
Första möte
Ribbor som gräns / siktlinje in på gården / volym som möter P-huset
Entré
Mötesplats / glapp och lufthål mellan stora byggnadskroppar

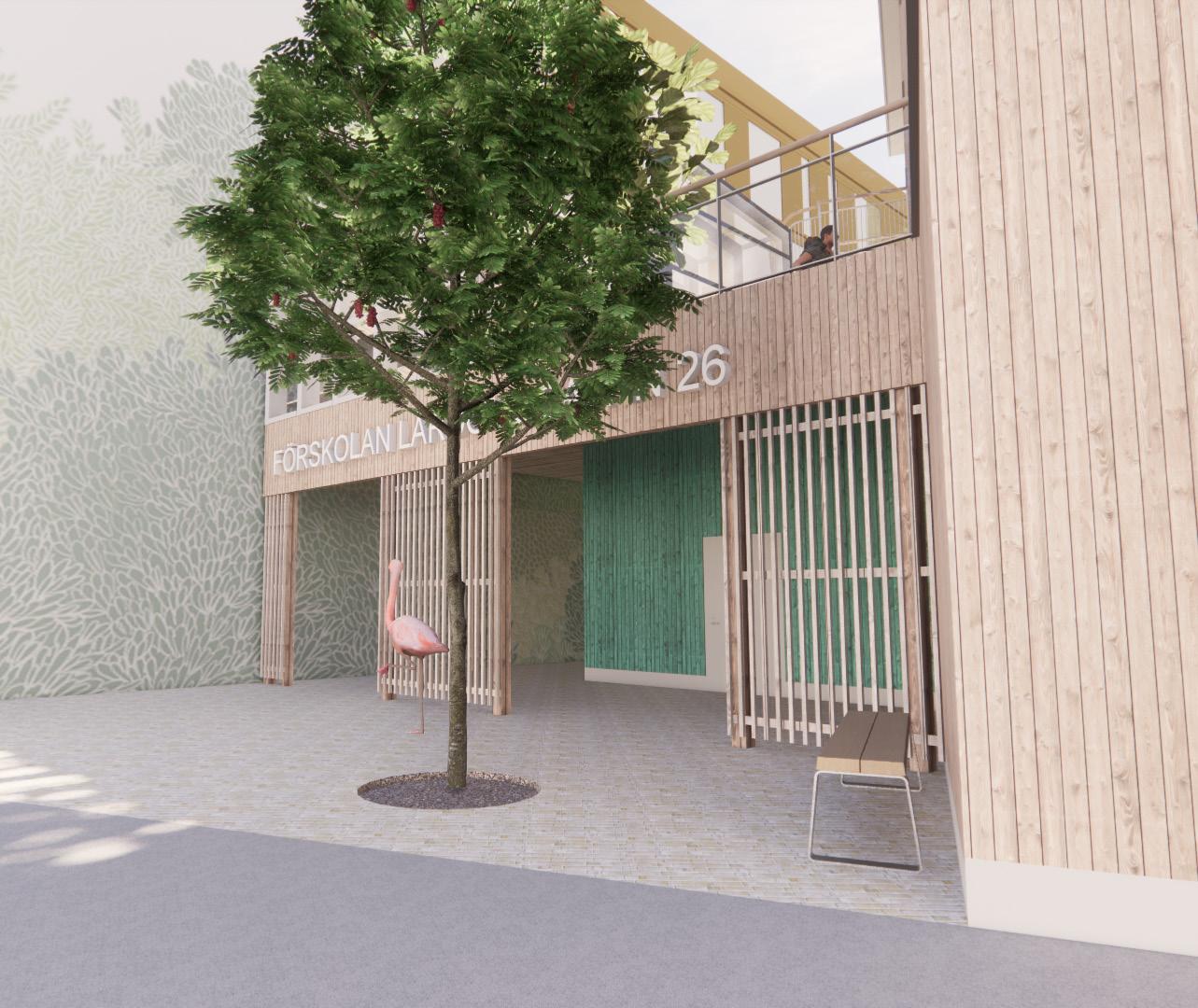

Portiken
Terrass som koppling mellan förskola och P-hus / växthus i samspel med väggmålningen
Växthuset
Fyller ut glappet men bibehåller en öppen känsla / flört med Vallastadens felleshus
Fasadgestaltning
Fönsteromfattning i accentfärg / varierande panelbredd / djupt takutsprång klädd i panel
P-husväggen

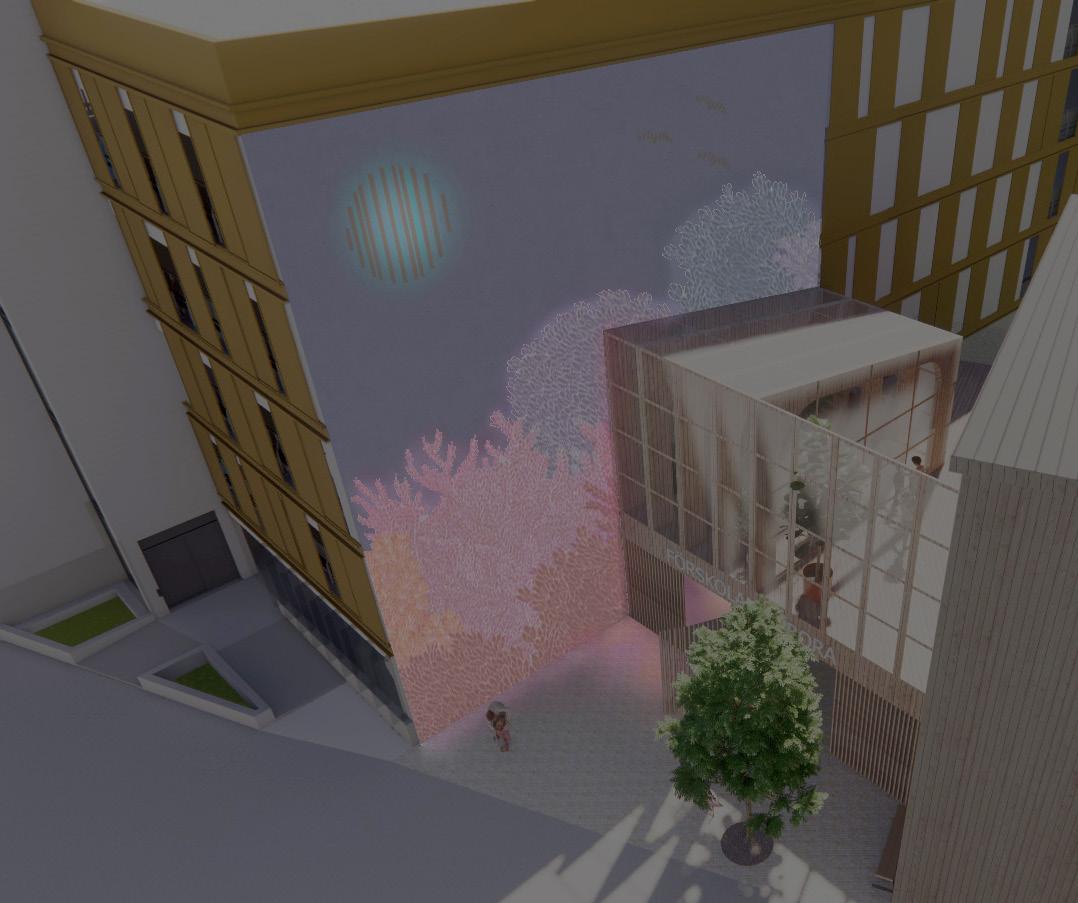

På dagtiden grönskande motiv som samspelar med gården och växthuset / på kvällen ett neonfenomen med relation till P-husets belysning
Vyer
Designdetaljer och utformning
Bottenplan
Plan 3
Personal / administration / teknik
Plan 2
Basenheter / kapprum / verkstad / växthus

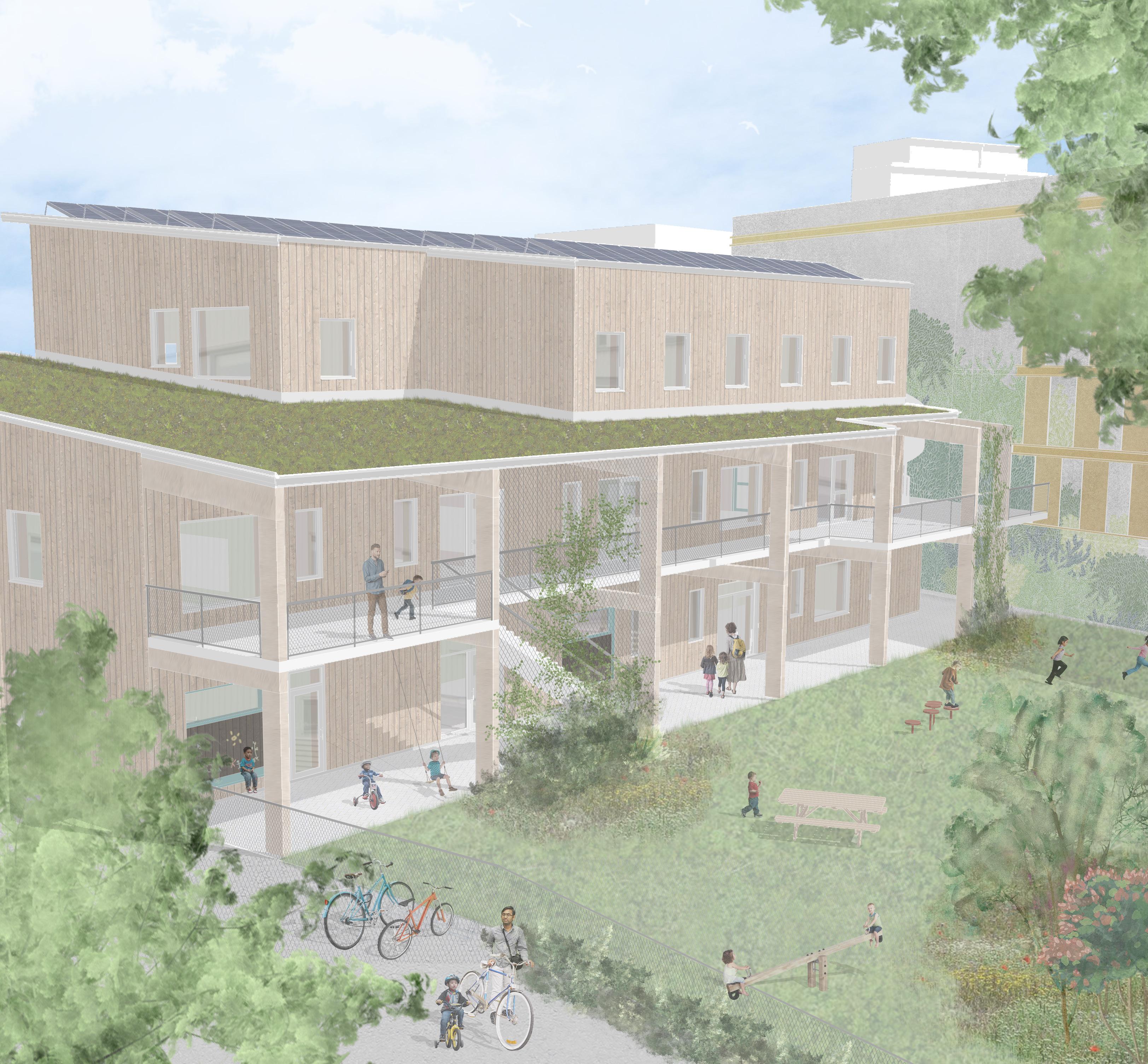

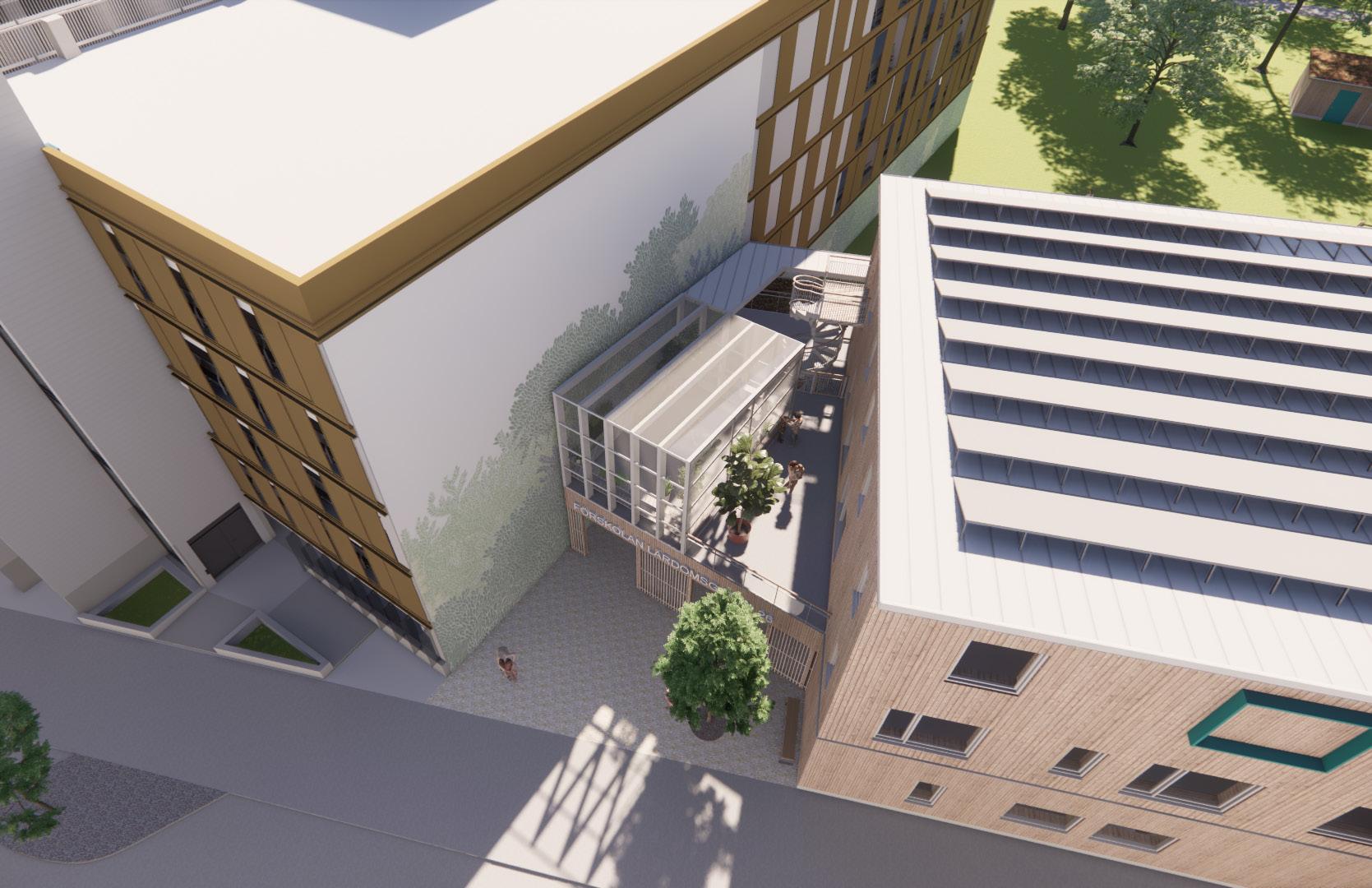

Visualisering (3DHouse)
FOLKUNGAVALLEN
Folkungavallen, Linköping Bostäder
Roll i projektet: Medverkande arkitekt
2021-2022
Markanvisningstävling
Beställare: ED Bygg
Folkungavallen i Linköping är ett område under stor förändring där man de kommande åren kommer bygga ny simhall, skola, kontor och 600 bostäder.
Utgångspunkten i markanvisningstävlingen var att gestalta ett flerbostadshus innehållande små hyresrätter och vi valde att kalla vårt bidrag för “Brukeriet”. Det grundade sig i vår vision om återbruk; att kunna nyttja återbrukat byggnadsmaterial, liksom att viga generösa ytor åt delningsekonomi inom fastigheten.
Tanken var att skapa bostäder för personer i alla olika åldrar och livssituationer. I källaren försökte vi lyfta fram vardagssysslor såsom tvätt, matlagning, hemarbete och odling. Även fast man bor i en av de minsta ettorna ska man aldrig behöva sakna yta, utan dessa funktioner skulle kunna nyttjas gemensamt, både inne
och ute. Vi sammanfattade detta i möjligheten att “hyra litet men bo stort”.

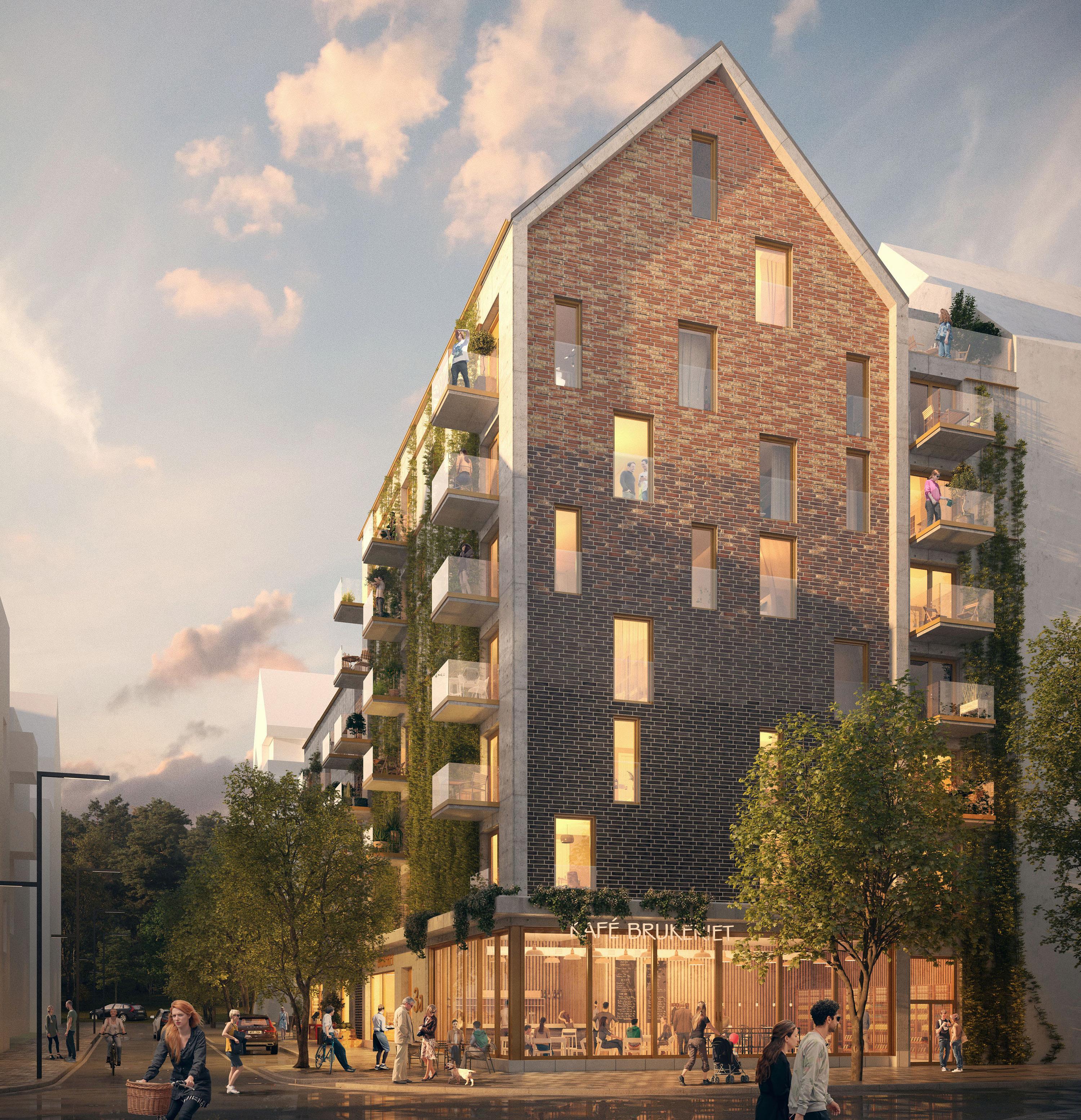

I fasad valde vi att mot torget skapa en högrest gavel vars karaktär skapas av återbrukat tegel som i en gradient övergår från mörkt till rött. I bottenplan inryms lokaler som bidrar med liv till gata och torg, men där finns också öppningar ner till källare för att tillåta dagsljusinsläpp till de gemensamma ytorna.
Långsidorna skiljer sig från gaveln med sin enkla, råa betongyta som skapar en kontrast till det vilda gröna som vi hoppas får frodas längs med vajrar.
Bostadsgården har utformats som en förlängning av källarplanets sociala ytor med program för både nytta och nöje. Här finns plats för såväl ekosystemtjänster och cykelmek som pingis och grillkvällar.
Cykelverktyg
Inomhusklättervägg

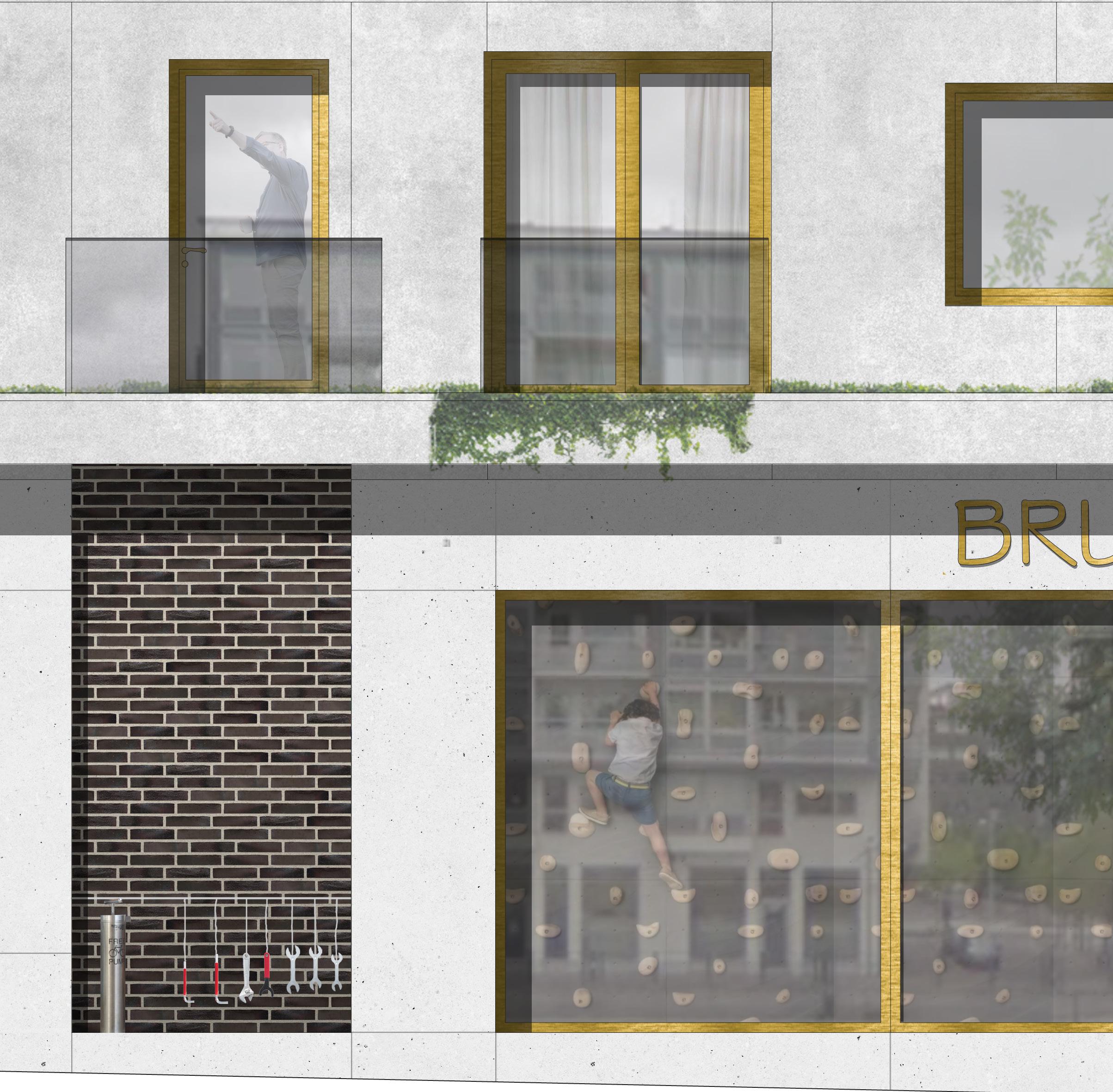

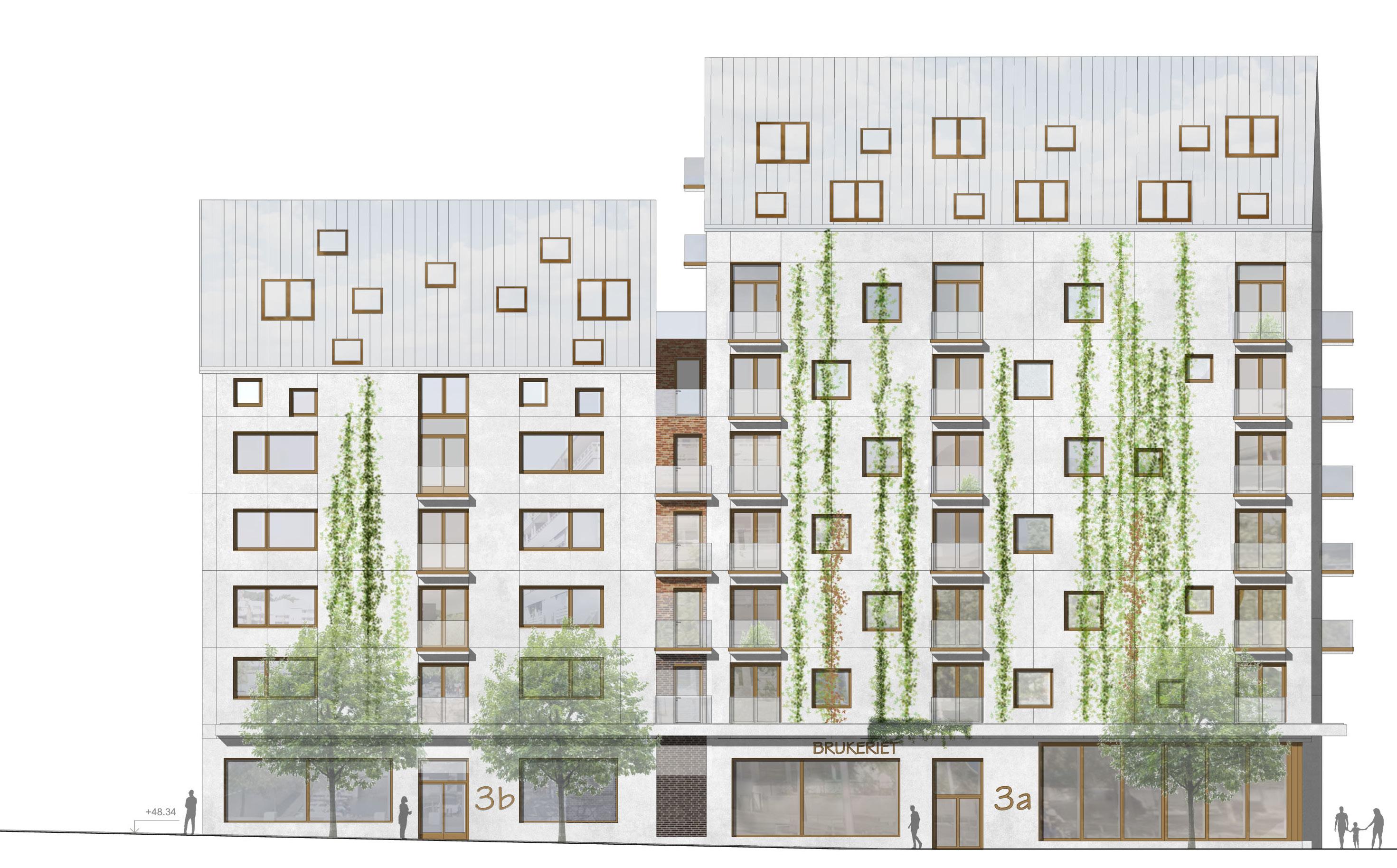

Fasadutsnitt Vy från gatan
Nedfällbar projektorduk
Postboxar Info
Klättervägg Hängnät
Entré/spång
Sittplats/ förvaring

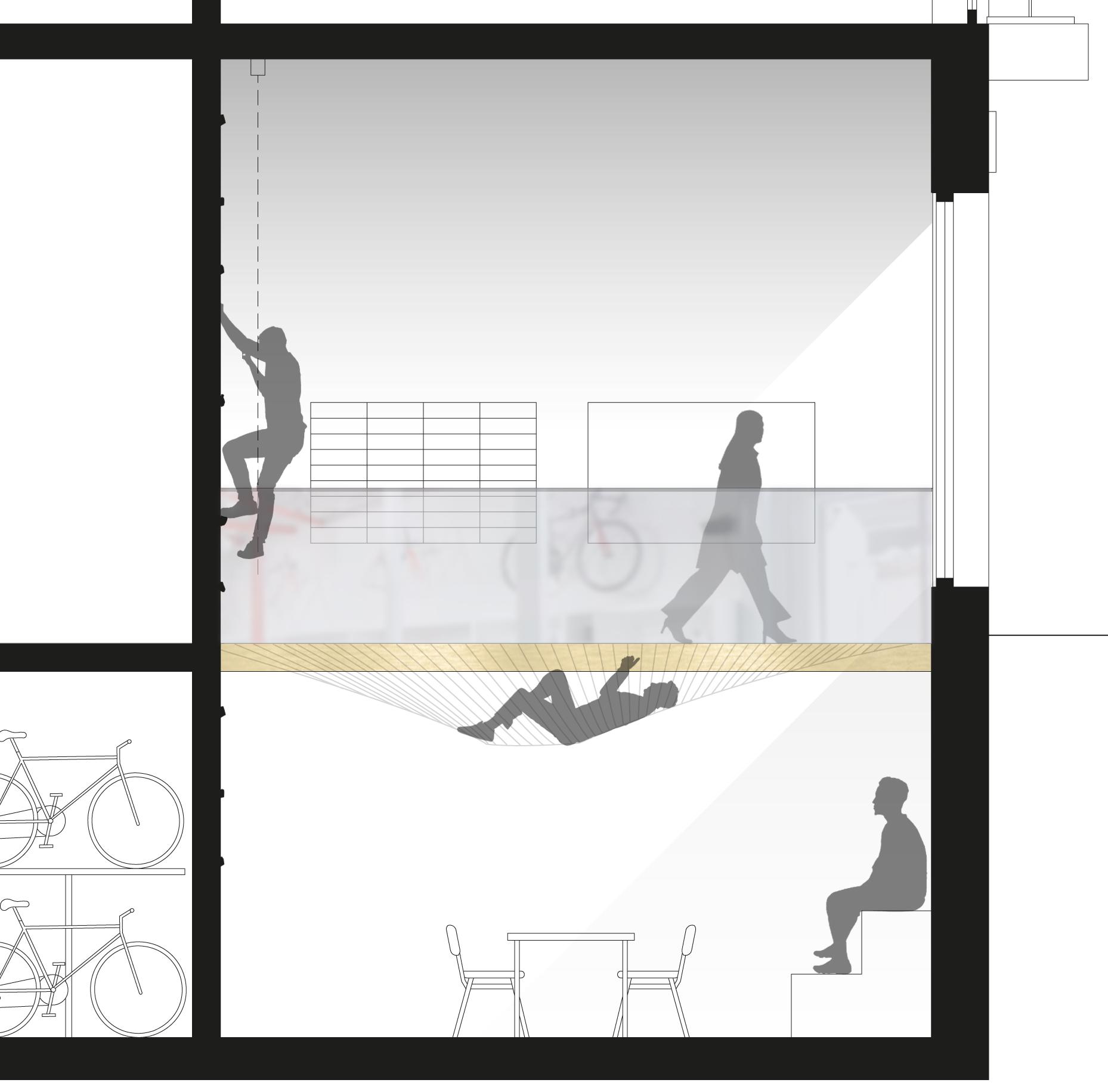

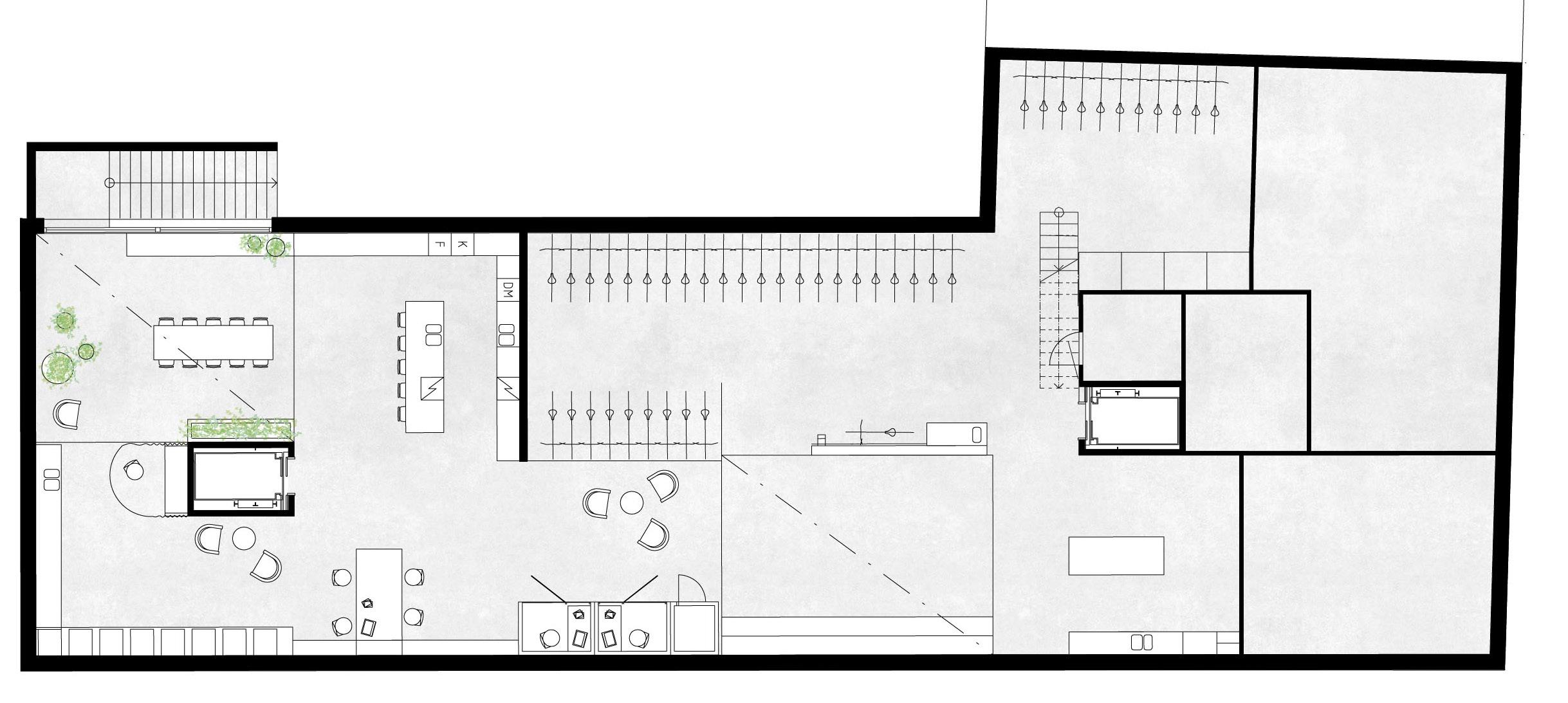

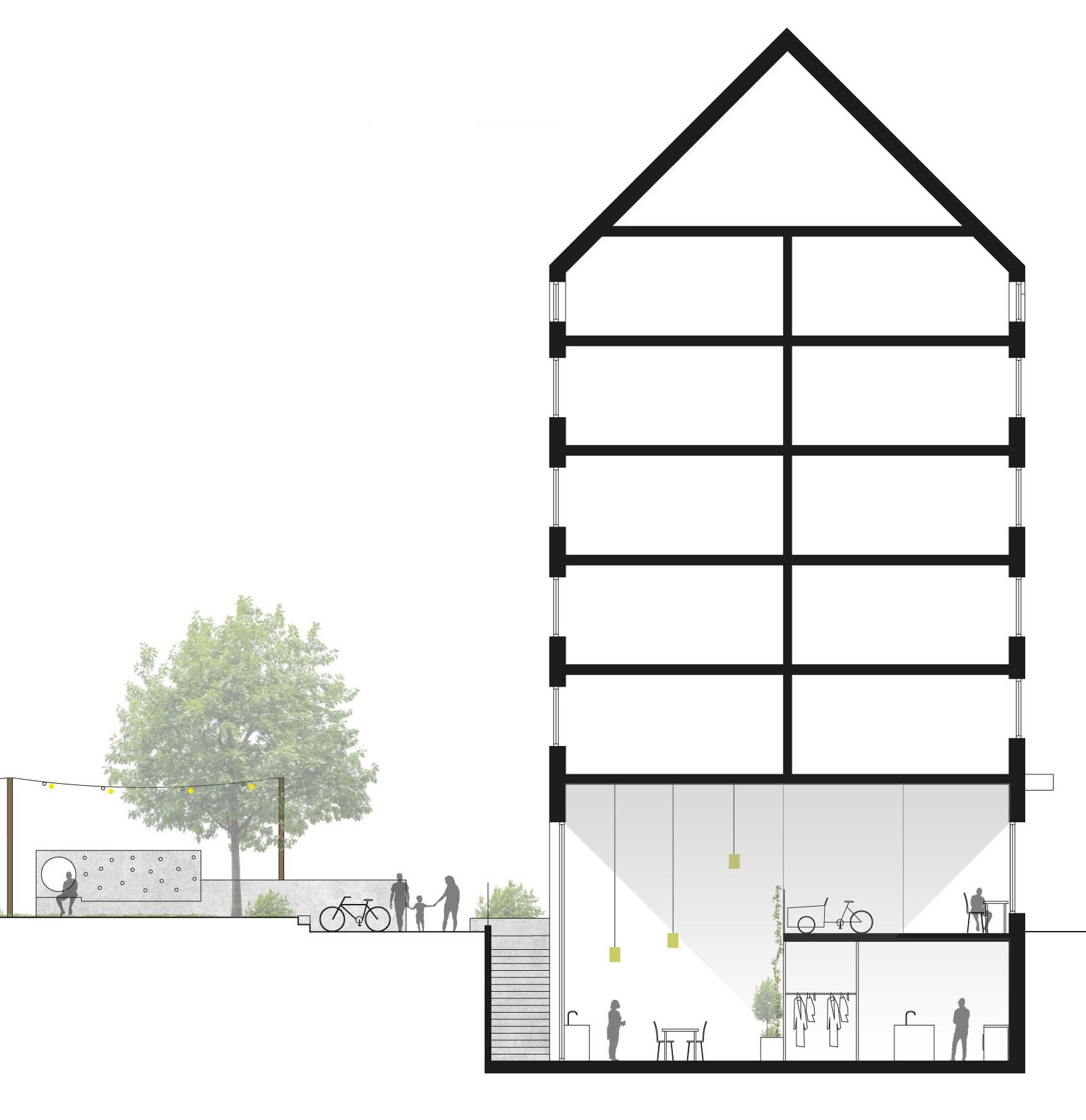

Sektion
Koppling mellan aktivitetszon på källarplan & entré på bottenplan

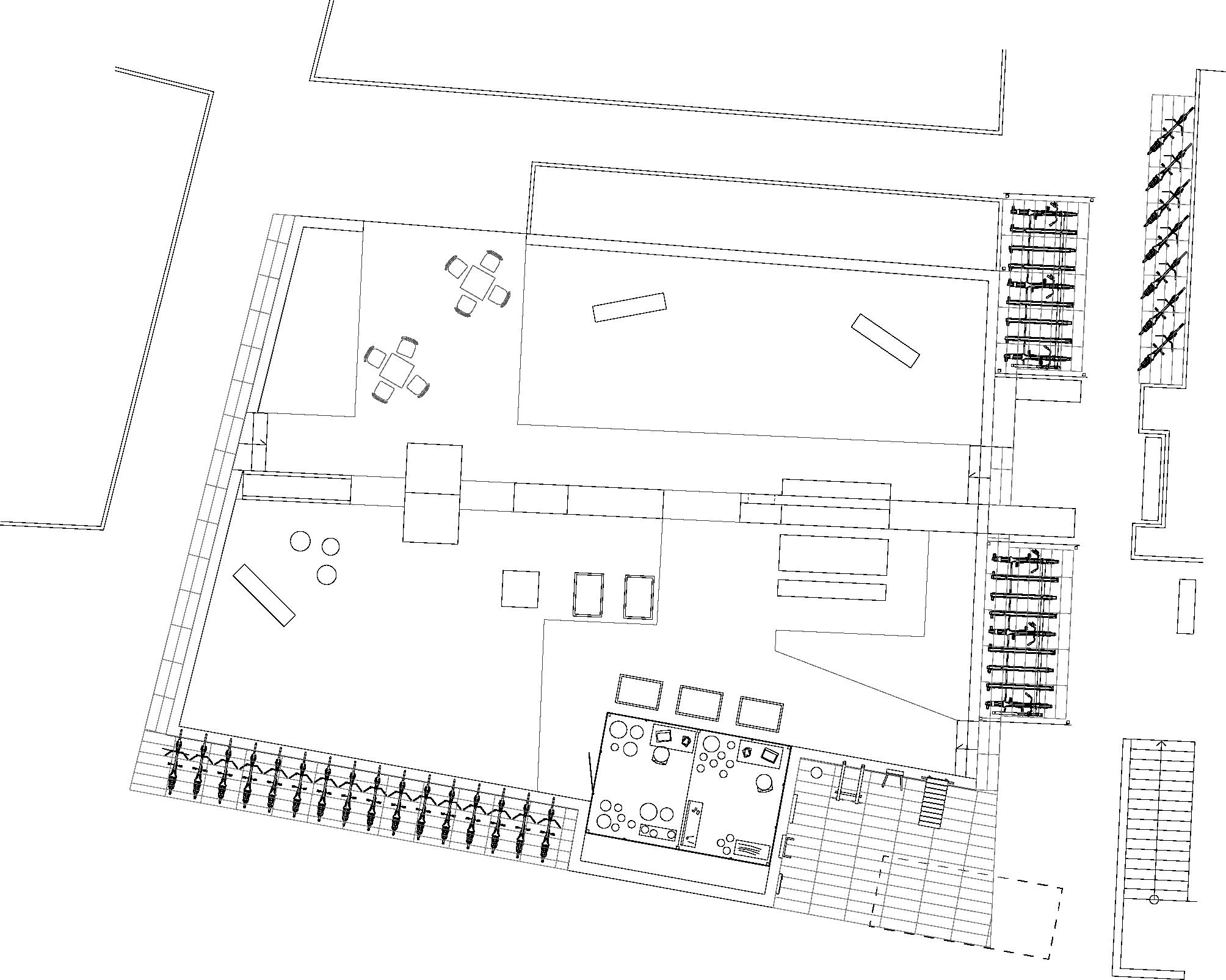

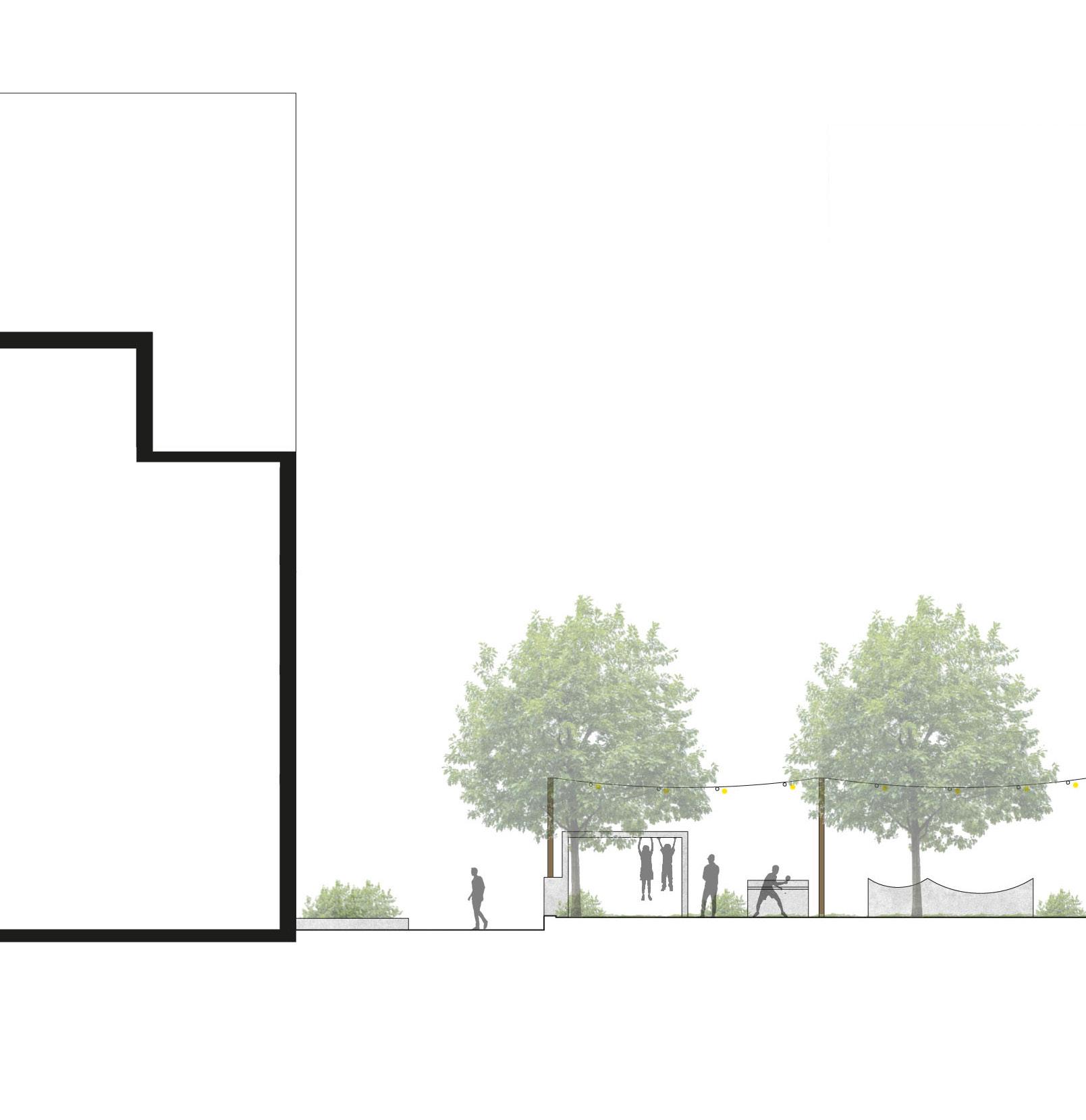

Illustrationsplan
MOTALA ISHALLAR 03.
Varamon, Motala
Ishall / landskap
Roll i projektet: Medverkande arkitekt
2021-2022
Programhandling / Bygglovhandling / Förfrågningsunderlag
Beställare: Motala Kommun
Intill Varamon i Motala beslutade kommunen att ta fram handlingar på en ny bandy- och hockeyarena, då den befintliga bandyhallen nått sin ekonomiska och tekniska livslängd.

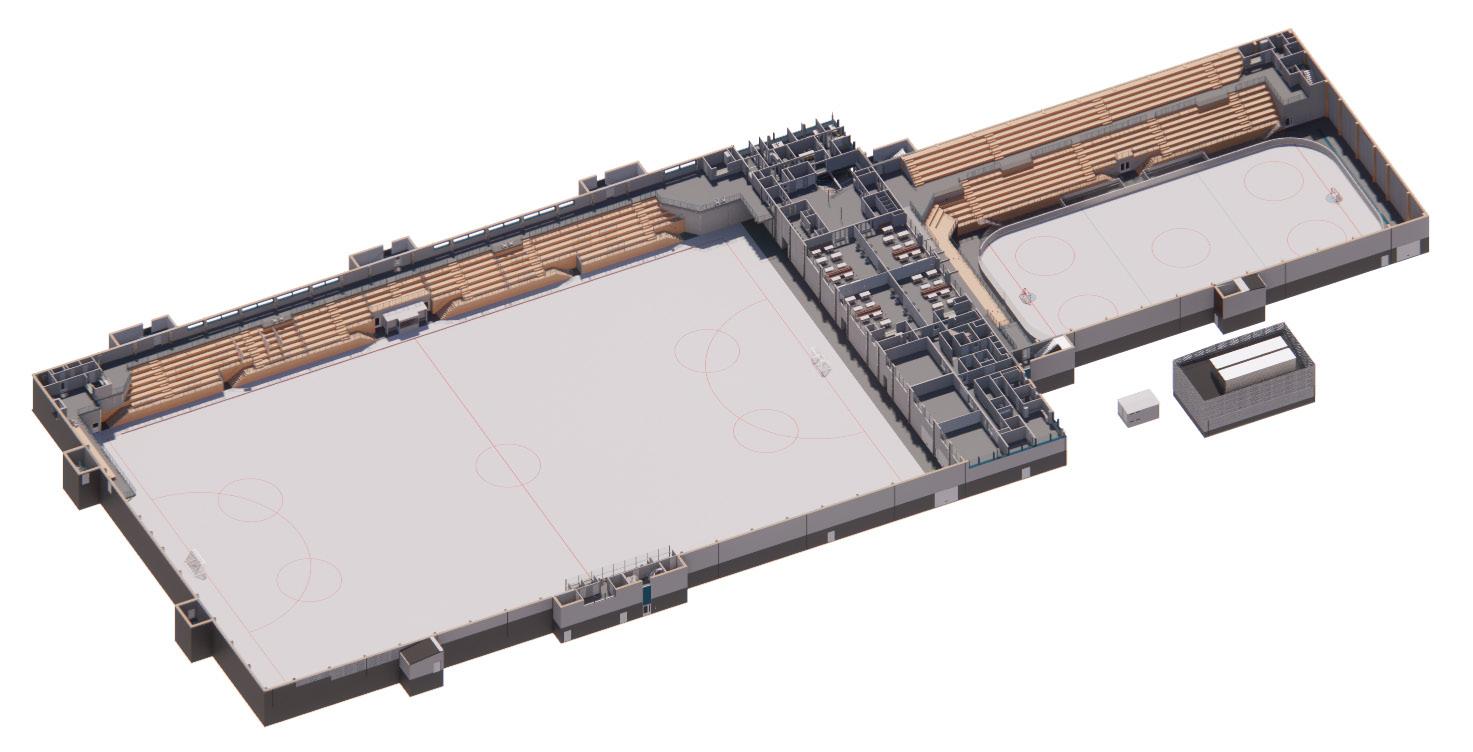

Den nya byggnaden har tagit form kring en bandyplan i den större ishallen, och en ishockeyrink i den mindre, med en gemensam mellandel som inrymmer café, omklädningsrum, kontor och konferens. I mittendelen finns också yta för drift och teknik samt plats för ismaskinerna, som får lätt åtkomst till båda ishallarna. Utmed de båda planernas långsidor sträcker sig läktare med sitt- och ståplatser. Under läktare finns förrådsytor, slipoch tvättrum för verksamheterna.
Bandyplanen är anpassad för elitseriespel och hockeyhallen för spel upp till division 1. Ishallarna kommer även användas av skol- och
skridskoverksamhet, samt vara förberedda för konståkning och parasport.
Fasaden hålls enkel med ljusa parocelement som landar på en gråmålad betongsockel. Utöver hallarnas stora volymer finns de mindre entréerna som kontrasterar mot det vita med sin blåa kulör. Den blå kulören finns också runt fönster och vid huvudentrén. Det blå hjälper till att leda besökare rätt, utöver att skapa variation och liv i fasaden.
Utemiljön har utformats med lekytor och möjlighet till rörelse, bland annat genom en klättervägg. Tanken med anläggningens placering är att möjliggöra ett samlat och attraktivt idrottsområde i samverkan med nya fotbollsplaner, ny simhall, etableringen av Lalandia och utvecklingen av fastigheten Luxor Center.

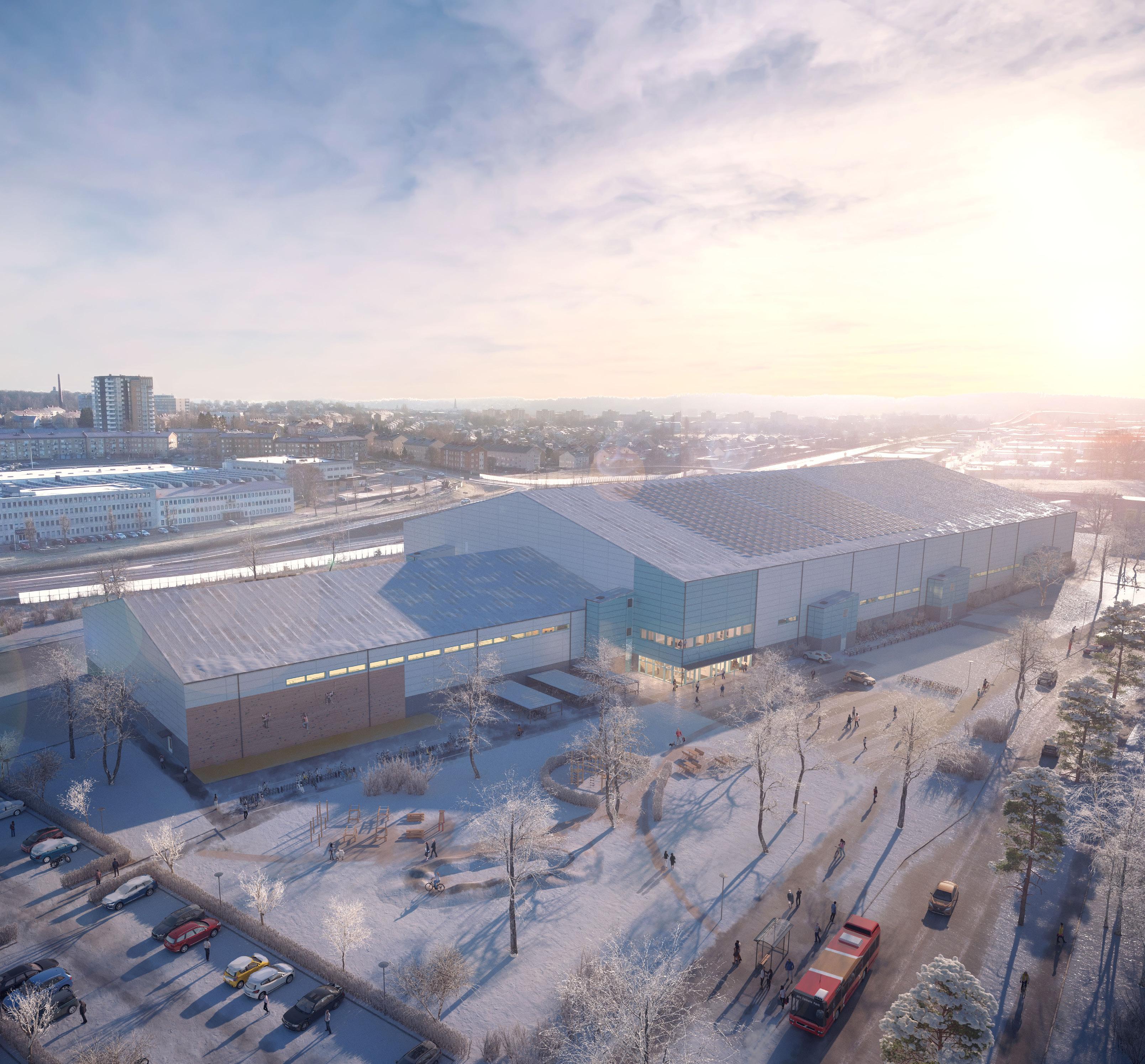

Perspektiv Överblick över ishallarna

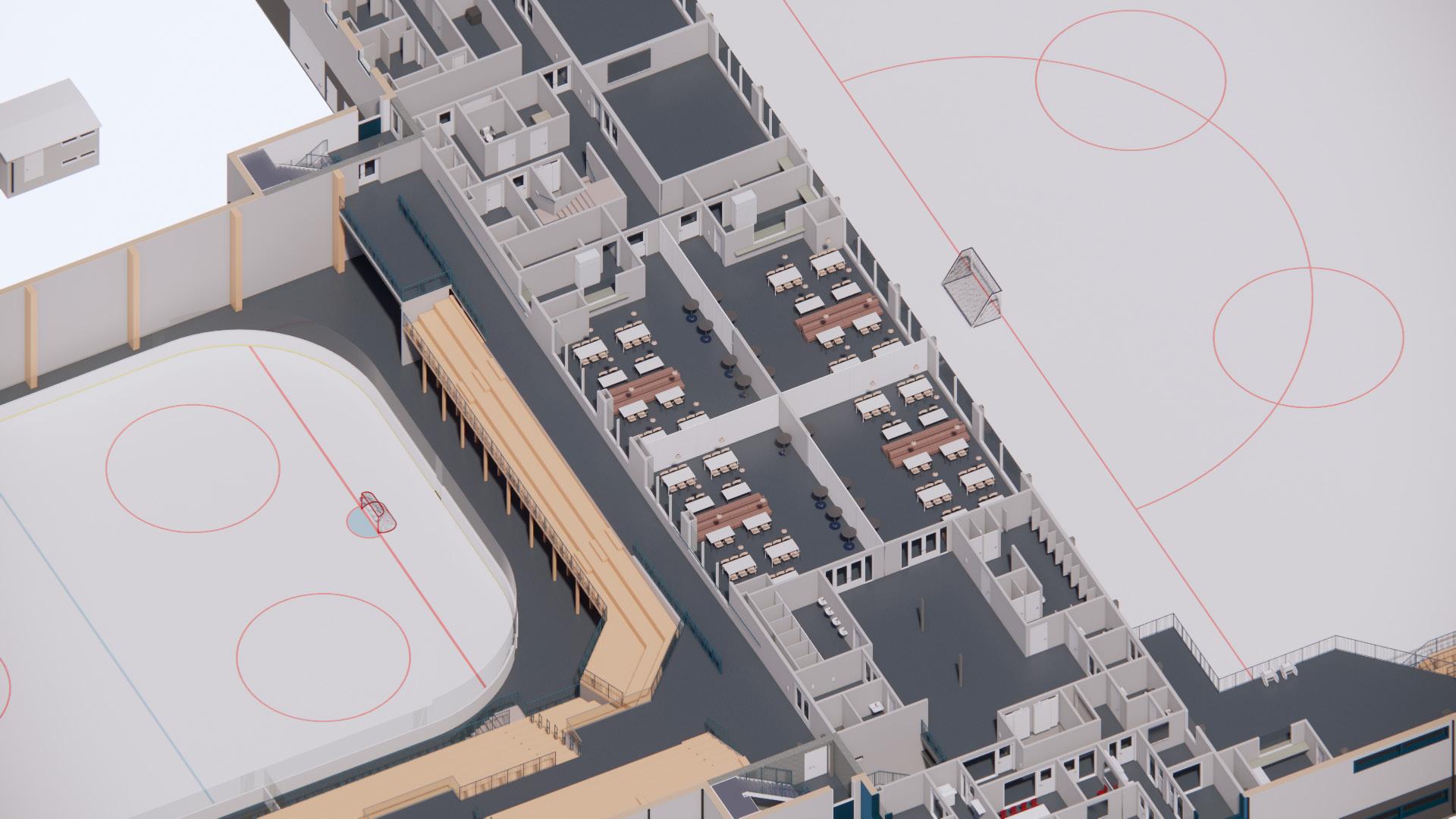

Perspektiv Mittendelen med café och administration

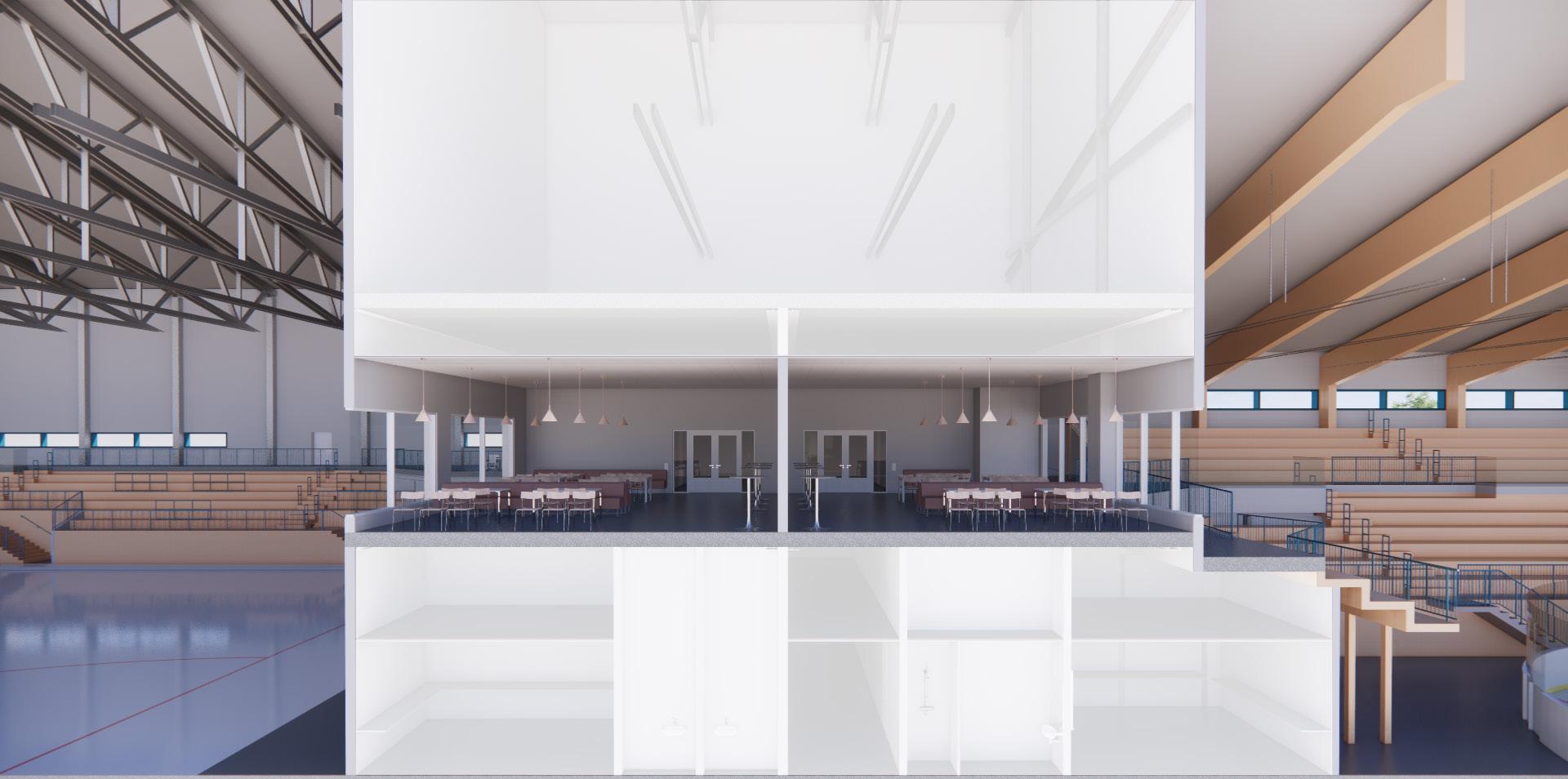

Perspektiv & sektion
Mittendelen med utsikt över båda ishallarna

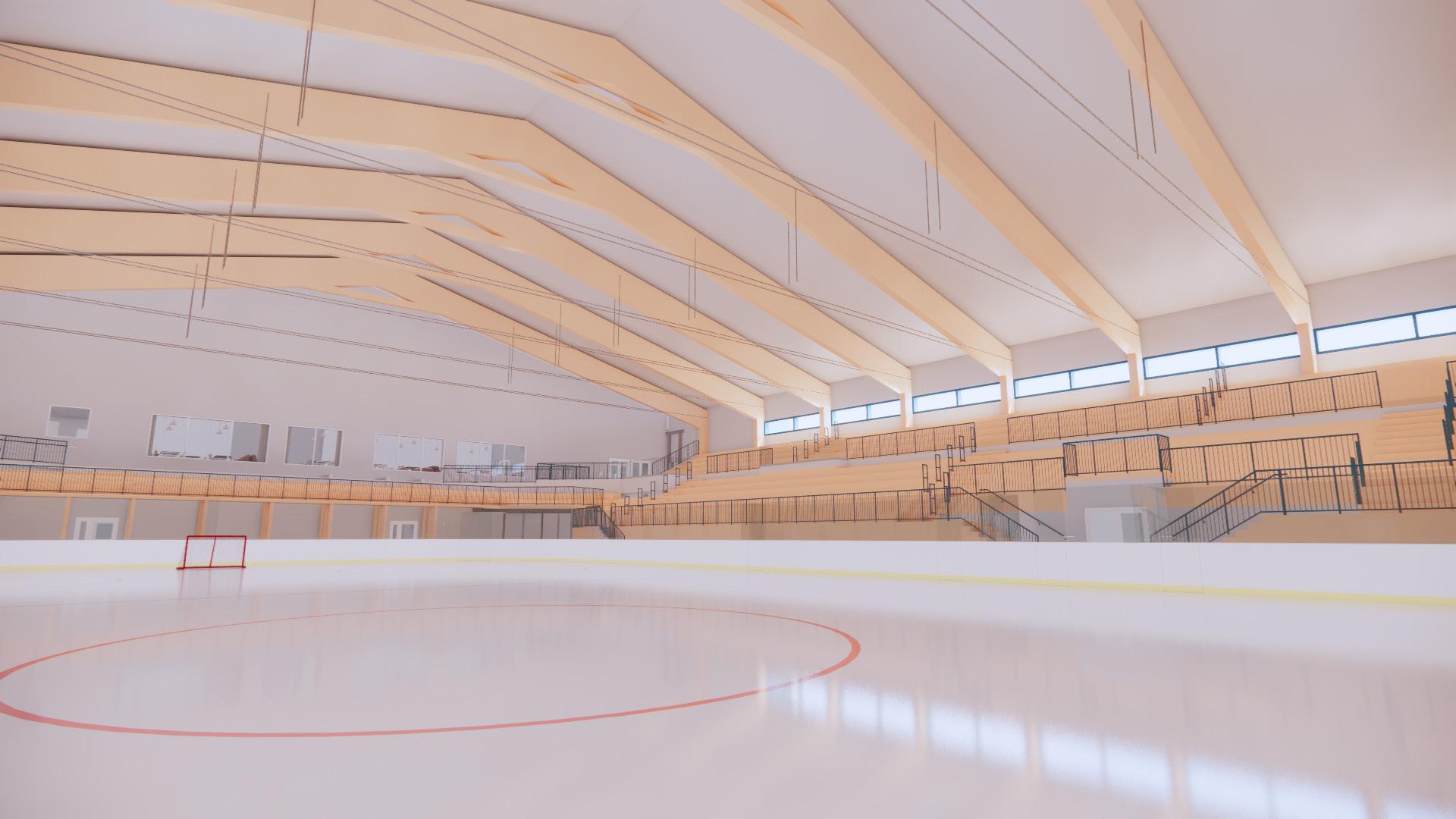

Perspektiv
Ishockeyhallen med balkar och läktare i limträ

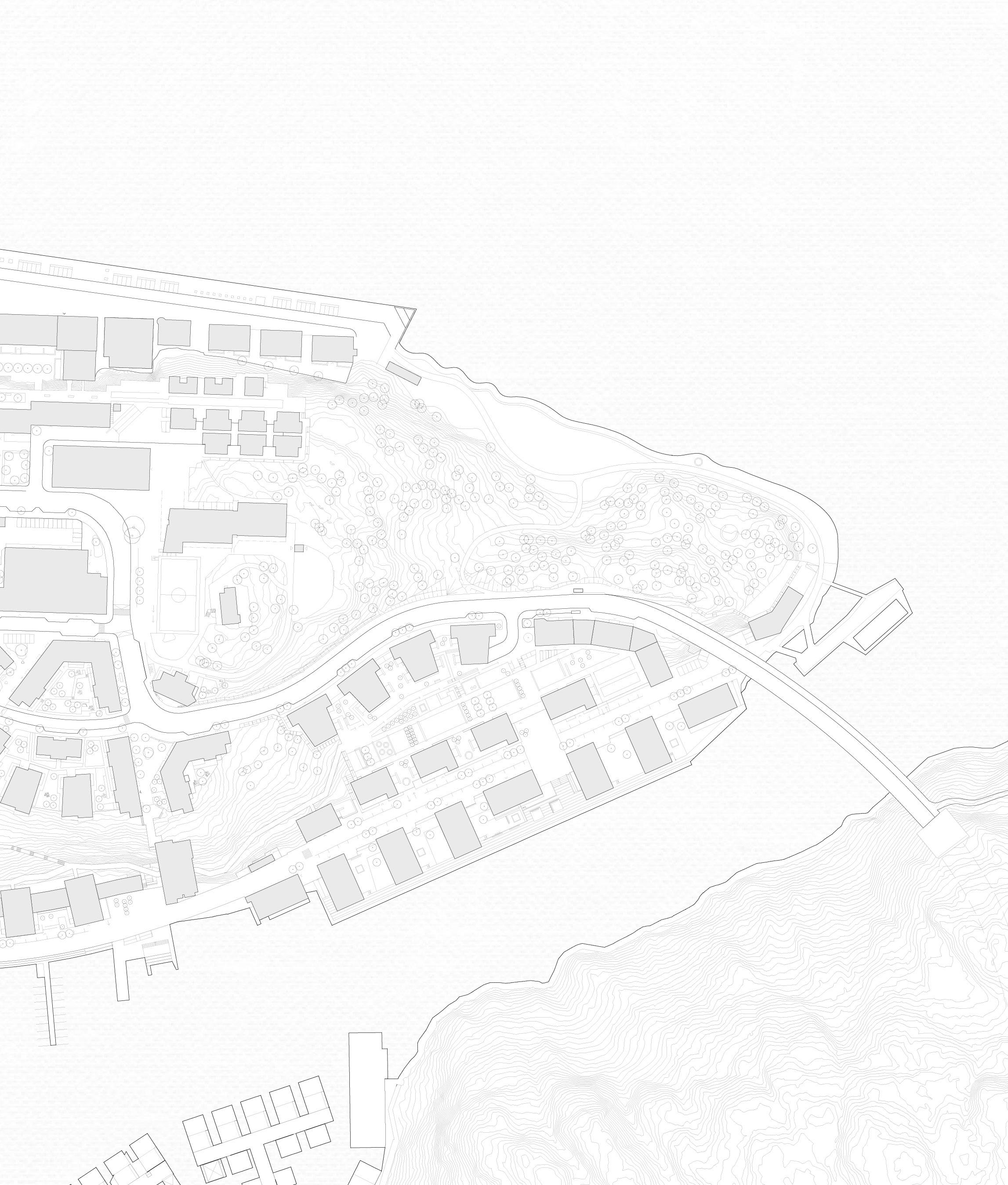

Kvarnholmen, Stockholm
Infrastruktur / stadsplanering / storytelling
Handledare Peter Lynch & Carmen Izquierdo VT
Examensprojekt

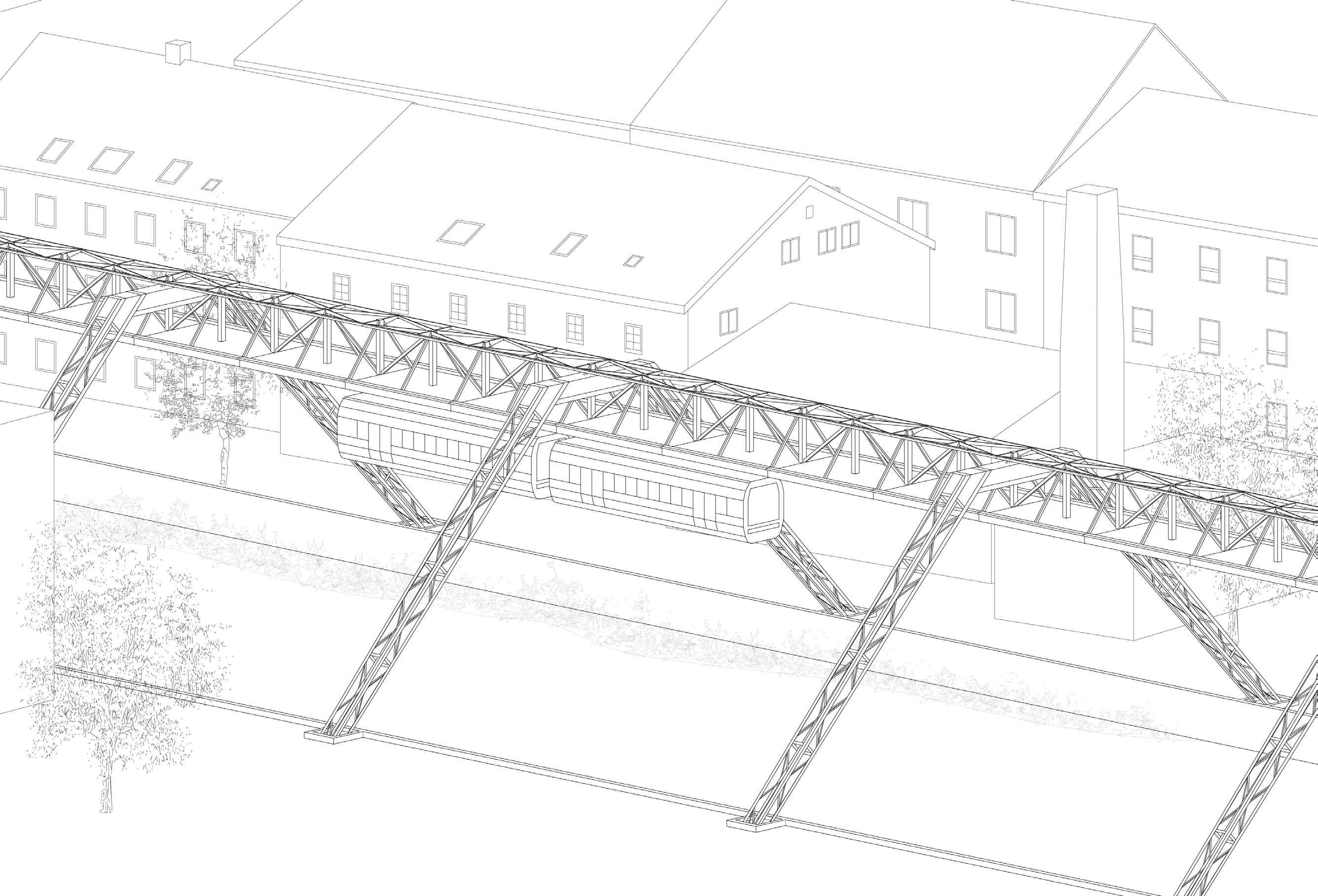

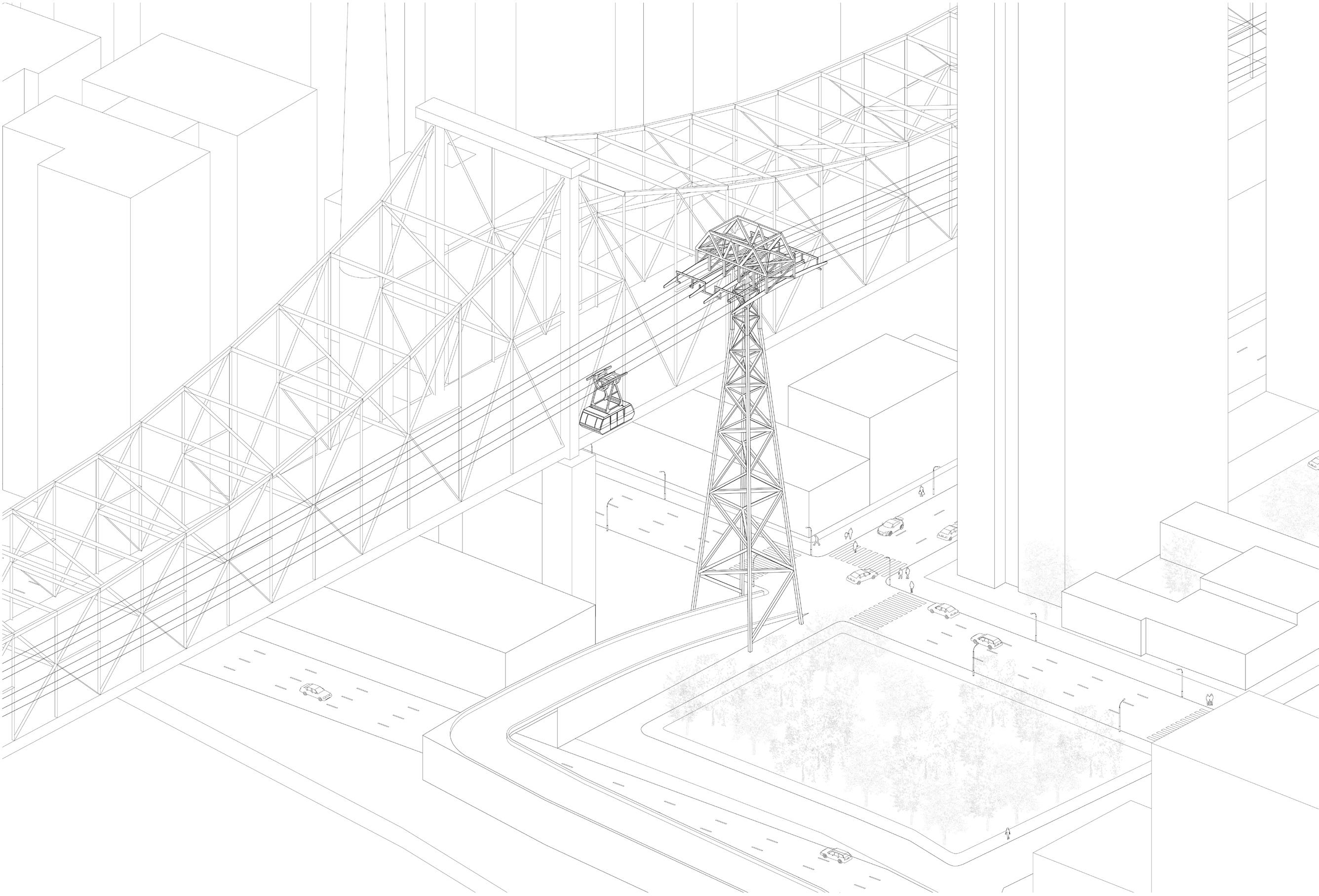

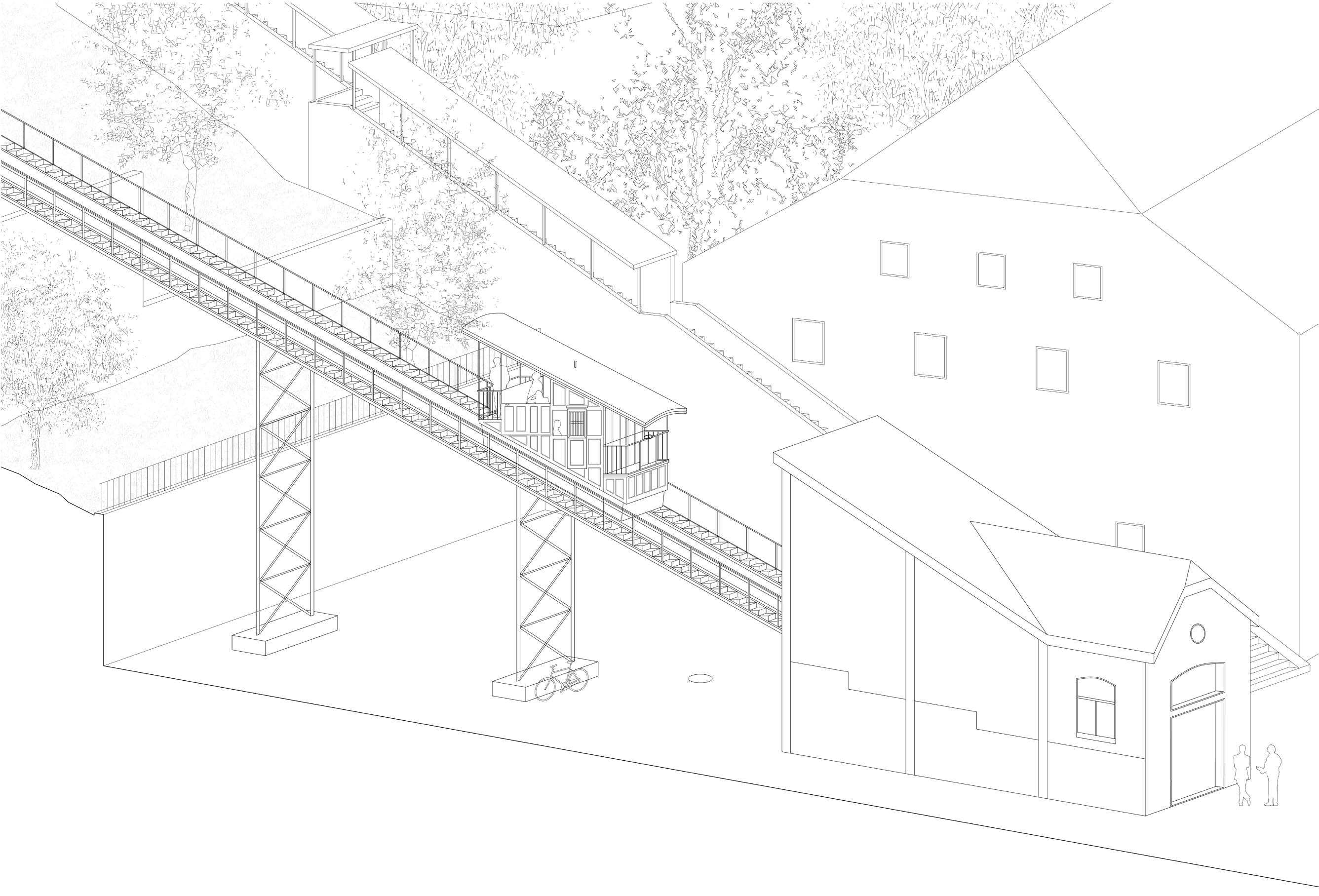

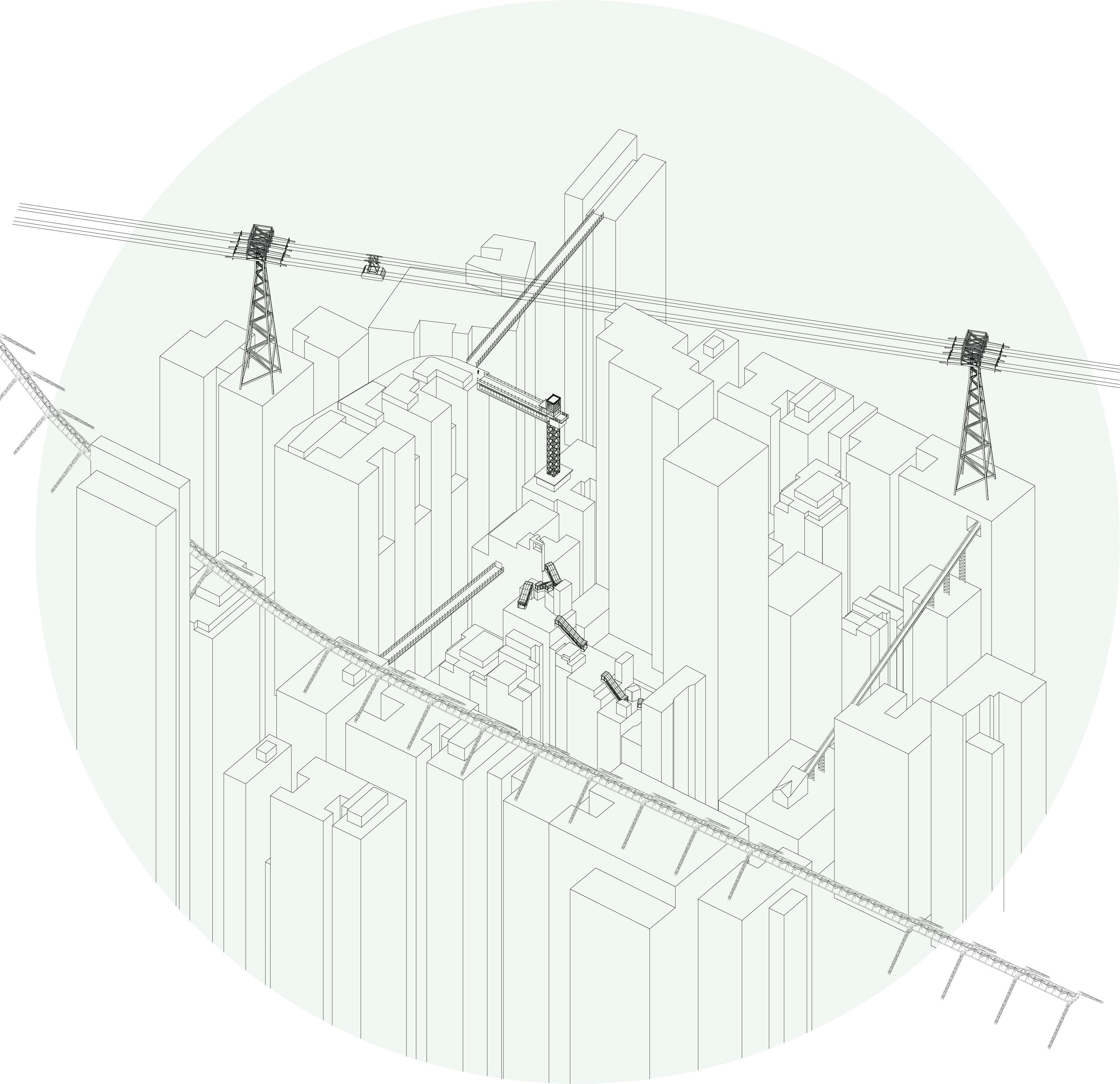

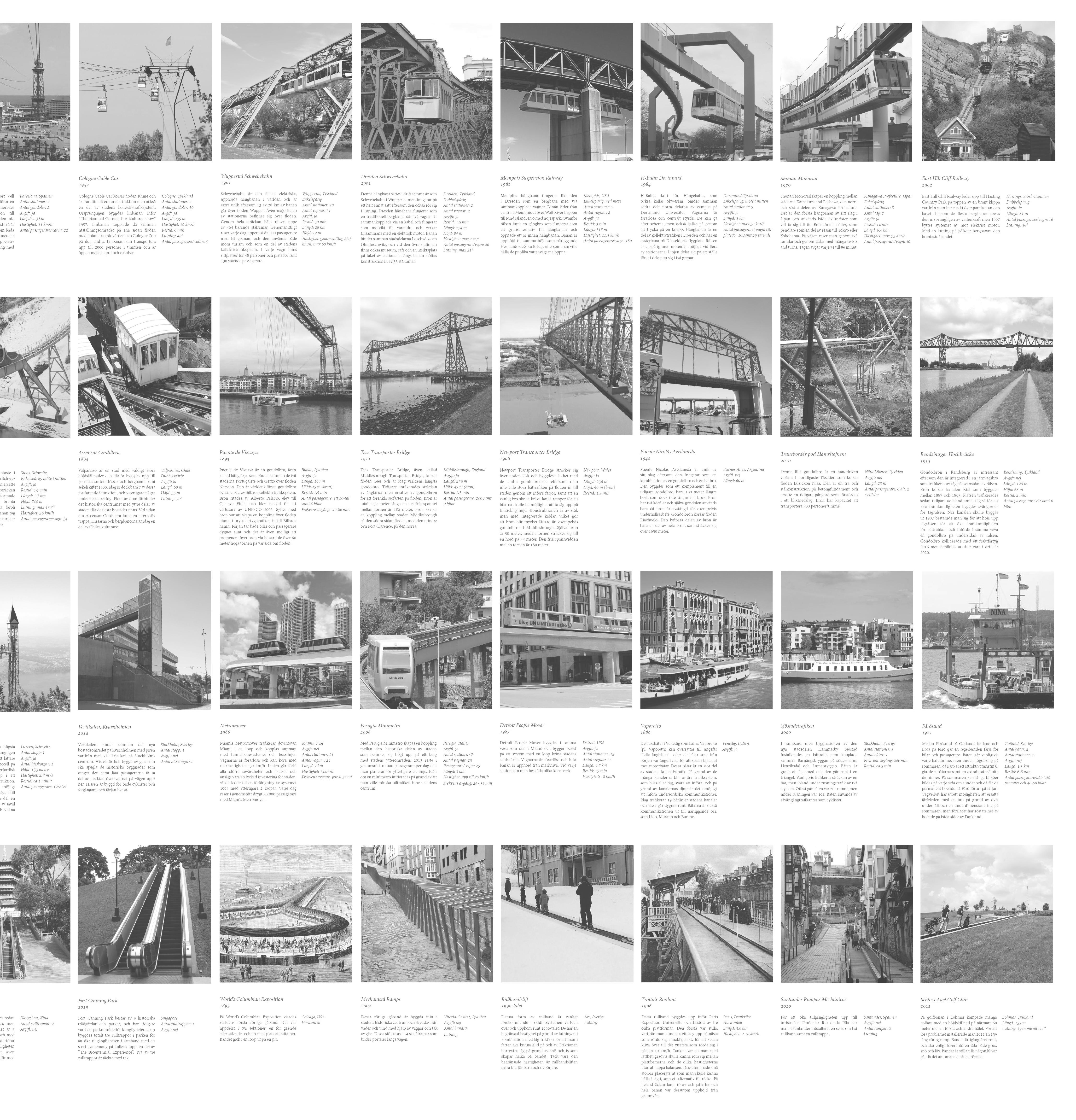

Projektet tog sin början i städers mindre konventionella infrastruktur, och fram växte en fascination för alternativa sätt att förflytta sig. Många transportsystem visades historiskt först upp på olika världsutställningar och hamnade snabbt i gränslandet mellan underhållande åkattraktion och del av en stads kollektivtrafiksystem.
Gemensamt för de många okonventionella färdsystemen är viljan att på ett bättre sätt överbrygga en barriär, exempelvis vatten, infrastruktur eller komplex topografi. De är varken de billigaste, enklaste eller snabbaste lösningarna, men de är system som tar dig från en plats till en annan, på ett minnesvärt sätt, och med platsens förutsättningar och utmaningar som generator.

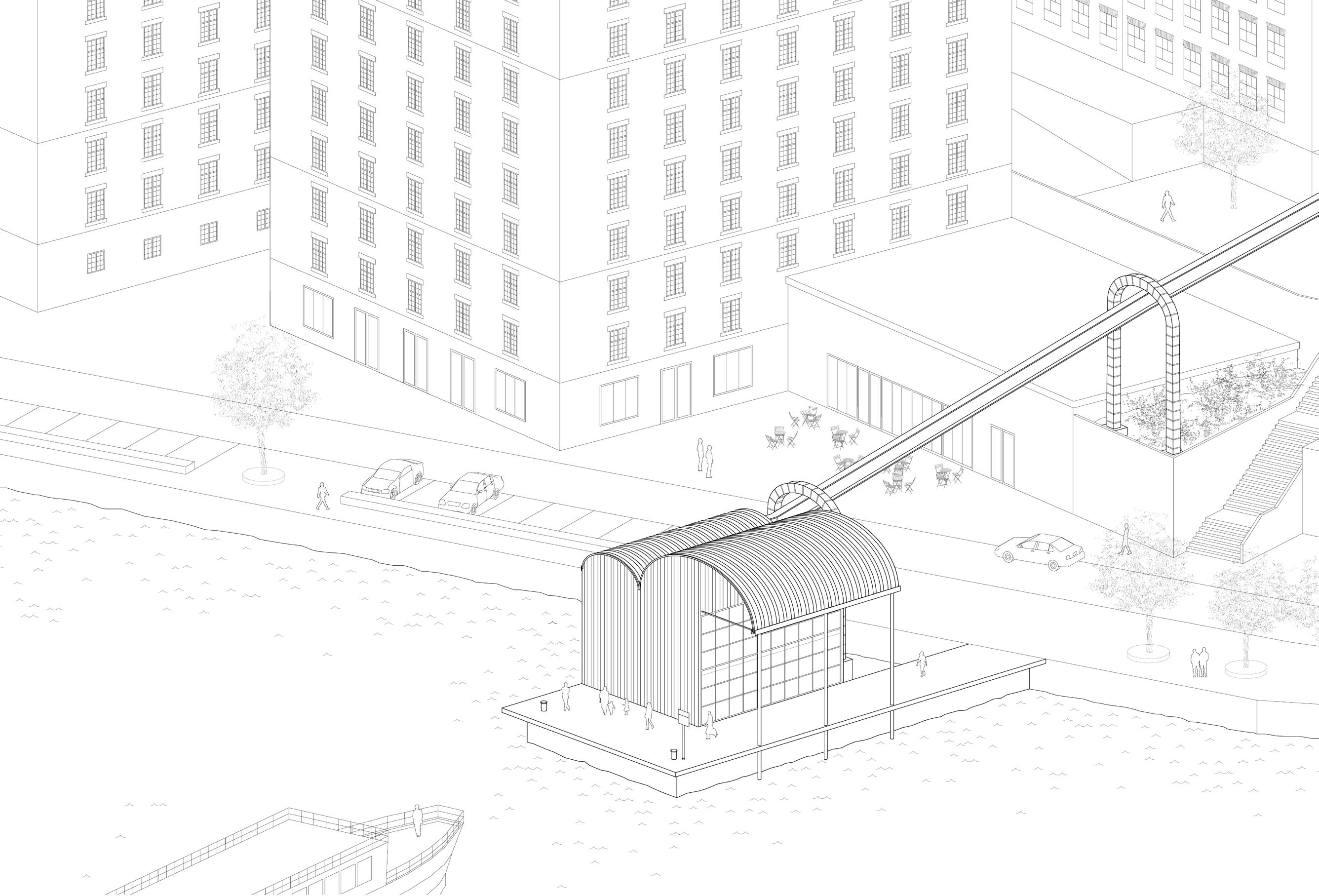

Projektet resulterade i ett förslag på hur
man kan skapa en fantastisk upplevelse, som fått födas ur en strävan efter att lättare ta sig mellan olika platser. Med inspiration från olika referenser skapades på Kvarnholmen ett nytt transportsystem, vilket bidrar med oväntade kvaliteter på en plats som tål en ny stark personlighet och som redan idag präglas av nostalgi.

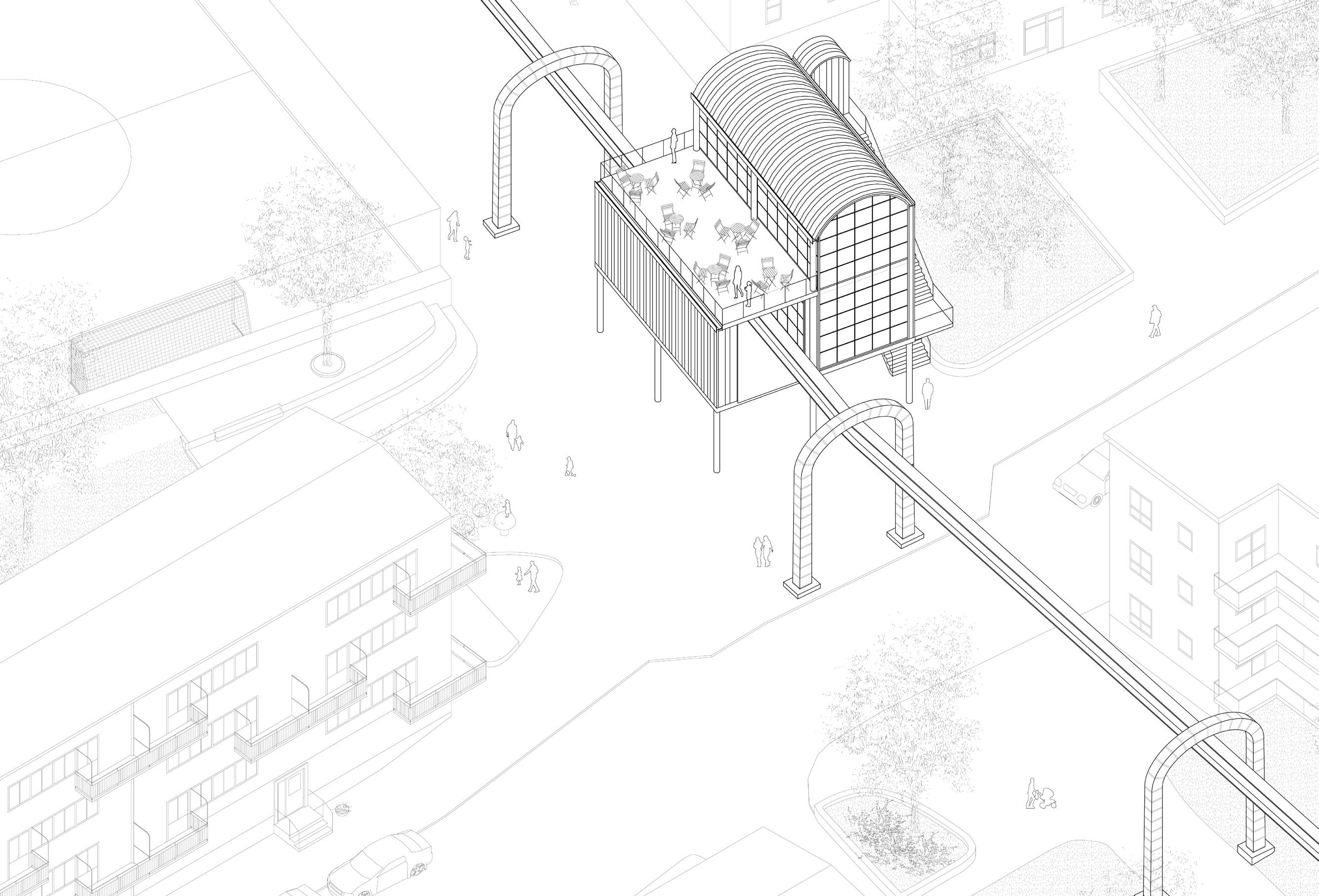

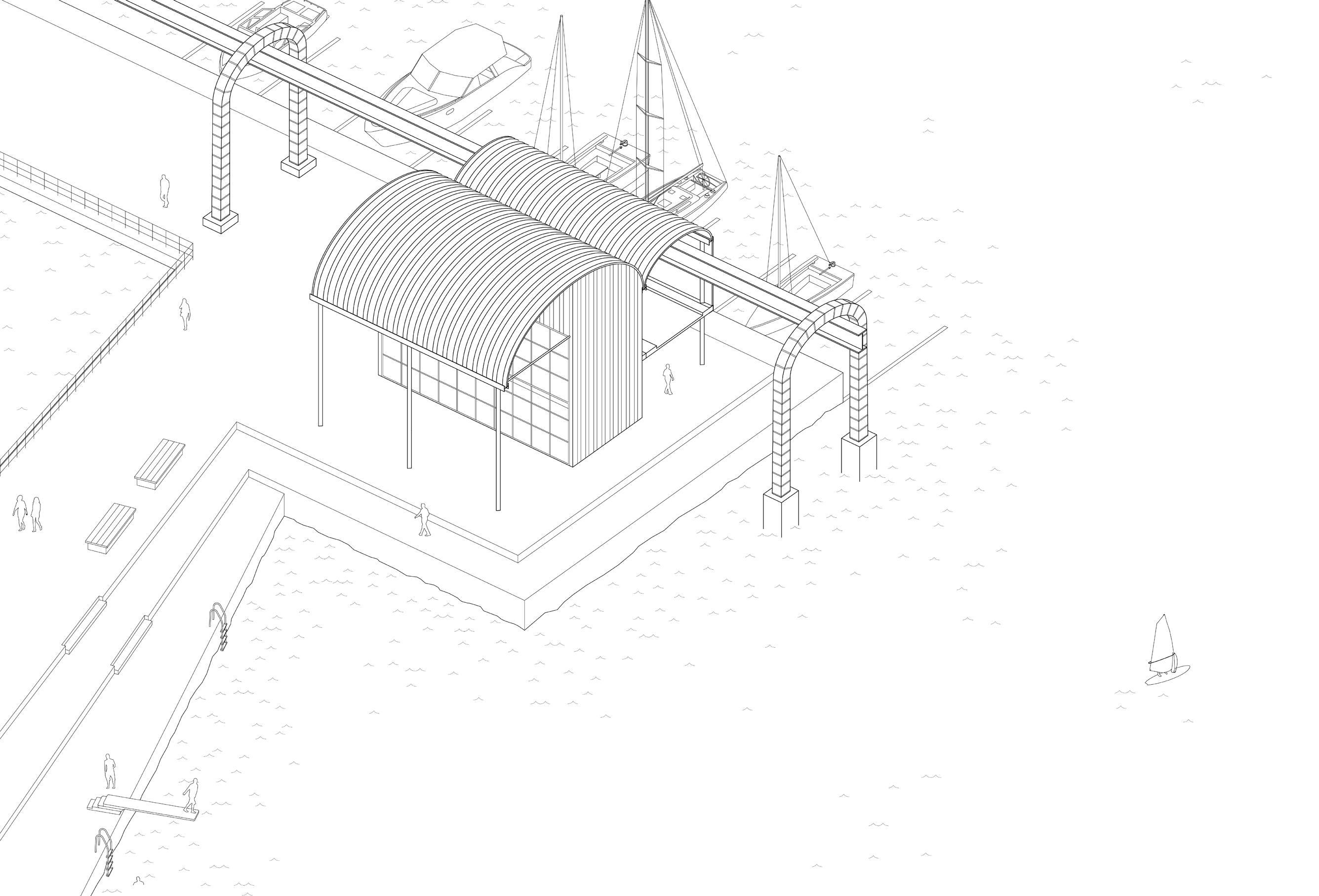

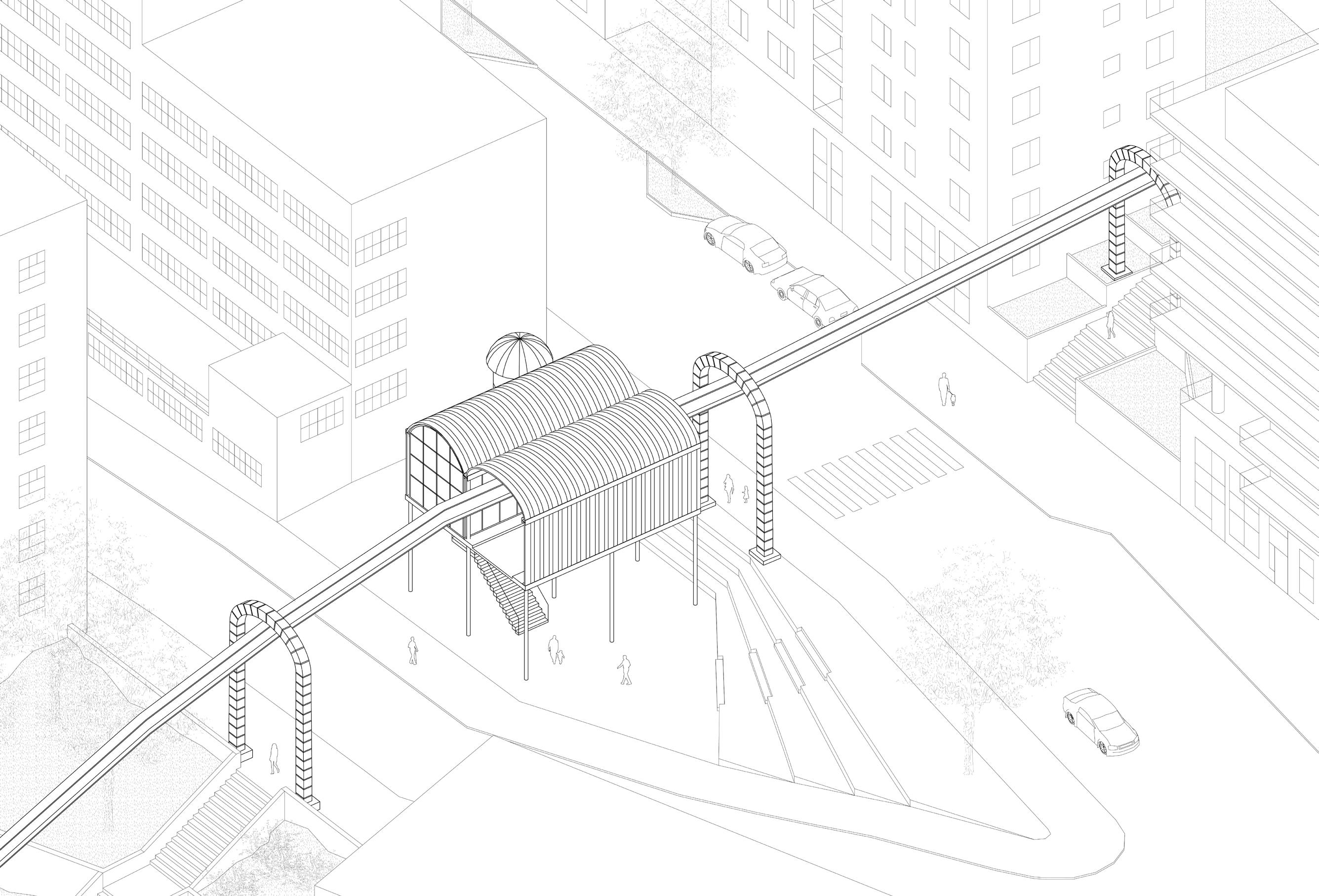

Med fyra stationer skapas en ny tvärkoppling över ön, som binder samman olika delar av den redan befintliga kollektivtrafiken. Kvarnholmen ska bebyggas med hundratals nya bostäder, vilka kräver nya sätt att ta sig runt, liksom en konkretiserad personlighet som hjälper till att stärka Kvarnholmens identitet som historiskt grundade sig i nytänkande, industrialisering och funktionalism.

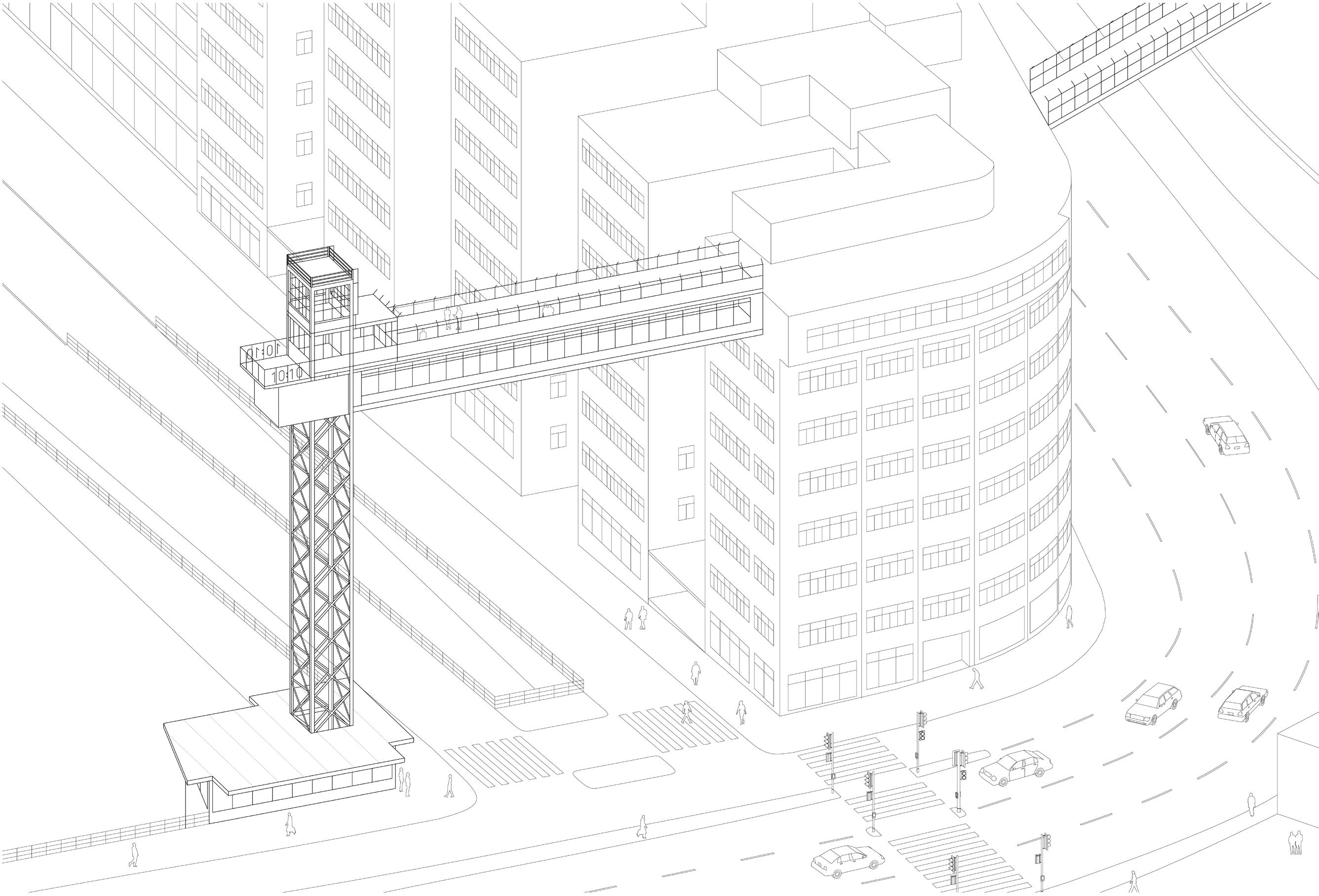

Katarinahissen Sverige
