REVISTA RECIDENCIAL PROYECTO ROTTERDAM

PROYECTO ROTTERDAM

Proyecto de interiorismo residencial Arq. Jhonny Delgadillo Vaca

ÍNDICE

PORTADA ………………………………………………..

ÍNDICE……………………………………………………

PERFIL DEL CLIENTE…………………………………...

PLANOS TECNICOS DE LA PROPUESTA…..………...

COCINA…………………………………………………..

- Moodboard…………………………………………..

- Planta de Zonificación……………………………...

- Planta de Distribución……………………………...

- Planta de acabados / Suelos………………………

- Planta de acabados / Techos…………………......

- Planta de acabados / Paramentos verticales……

- Mobiliarios estándar………………………………..

- Mobiliarios a medida……………………………….

- Perspectivas………………………….......................

SALA / COMEDOR……………………………………...

- Moodboard……………………………………..........

- Selección rueda cromática………………………….

- Paleta de colores……………………………….........

- Incidencia de colores………………………………..

- Planta iluminación………………………………….

- Calculo / Especificaciones técnicas luminarias…

- Planta de Zonificación………………………………

- Planta de Distribución………………………………

- Planta de acabados / Suelos………………………

- Planta de acabados / Techos…………………......

- Planta de acabados / Paramentos verticales……

- Mobiliarios estándar………………………………..

- Mobiliarios a medida……………………………….

- Perspectivas………………………….......................

HOME OFFICE…………………………………………...

- Moodboard…………………………………………..

- Planta de Zonificación……………………………...

- Planta de Distribución……………………………...

- Planta de acabados / Suelos………………………

- Planta de acabados / Techos…………………......

- Planta de acabados / Paramentos verticales……

- Mobiliarios estándar………………………………..

- Mobiliarios a medida……………………………….

- Perspectivas………………………….......................

LAVANDERÍA…………………………………………….

- Moodboard…………………………………………..

- Planta de Zonificación……………………………...

- Planta de Distribución……………………………...

- Planta de acabados / Suelos………………………

- Planta de acabados / Techos…………………......

- Planta de acabados / Paramentos verticales……

- Mobiliarios estándar………………………………..

- Mobiliarios a medida……………………………….

- Perspectivas………………………….......................

GYM ROOM..…………………………………………….

- Moodboard…………………………………………..

- Planta de Zonificación……………………………...

- Planta de Distribución……………………………...

- Planta de acabados / Suelos………………………

- Planta de acabados / Techos…………………......

- Planta de acabados / Paramentos verticales……

- Mobiliarios estándar………………………………..

- Mobiliarios a medida……………………………….

- Perspectivas………………………….......................

CONTRAPORTADA……………………………………

MARK (H) 35 AÑOS

- Dueño de un Carwash

- Trabaja en oficina

- Le gusta caminar por parques y la naturaleza

JESMA (M) 30 AÑOS

- Nutricionista

- Desea emprender en su profesión desde su casa

- Graba videos para YouTube (asesoramiento para la salud y alimentación sana)

- Le gusta caminar por parques y la naturaleza

PREFERENCIAS ESTÉTICAS / ESPACIALES

- Les gusta los espacios amplios y luminosos.

- Preferencia por colores claros y cálidos además del color blanco; no les gusta los grises ni negros.

- Les agrada la idea de huerto urbano.

- Preferencia por el uso de molduras sobrepuestas en muros; se evitara molduras de cornisas ya que le trae malos recuerdos a Je sma

- Preferencia por la incorporación de muebles a medida.

- Preferencia por las curvas y formas simples.

PLANOS TÉCNICOS DE LA PROPUESTA (P.B. DE LA VIVIENDA)

PLANOS TÉCNICOS DE LA PROPUESTA (3ER NIVEL DE LA VIVIENDA)

COCINA

MOODBOARD

ZONIFICACÍON

PREPARACIÓN

ALMACENAMIENTO SECUNDARIO

ZONA DE COCCIÓN

ZONA DE LAVADO

ZONA DE ALMACENAMIENTO FRIO

ZONA DE ALMACENAMIENTO SECO

DISTRIBUCIÓN

- ALMACENAMIENTO

- EXTRACTOR DE GRASAS

- MICRONDAS

- LAVA VAJILLAS

- LAVAMANOS

- BASURERO

- ALMACENAMIENTO

- COCINA + HORNOS

- COCINA + HORNOS

-

REFIGERADOR

- ALAMACENAMIENTO

- HUERTO URBANO

- ESPECIERO

ACABADOS – SUELOS / TECHOS / PARAMENTOS VERTICALES (PV)

- Código: S1

- Tipo: cerámica rectificada

- Nombre: arenisca crema

- Formato: 60 x 60 cm

- Proveedor: gladimar srl

- Uso: cocina

- Área: 10.88 m2

- Código: T1

- Tipo: cielo raso de estuco con acabado de pintura oleo mate

- Código de pintura: inocence oleo –“intirior off whites”

- Proveedor: monopol srl - pintec

- Área: 10,88 m2

- Código R1

- Tipo: Cerámica Rectificada

- Nombre: Porcelanato Tipo

Mármol

- Formato: 60 X 60 Cm

- Proveedor: Gladimar Srl

- Código: R2

- Tipo: Celosía De Madera

Yesquero

- Nombre: Listones De Yesquero

- Formato: 5 CmX5 CmX260 Cm

- Proveedor: Synergy Srl.

MOBILIARIO ESTANDAR

- 1 Unidad

- Tipo: Refrigerador

M1

- Provedor: Preexistente En El Proyecto

- Costo: 0 Usd

PLANTA REFERENCIAL DE UBICACIÓN

-

M2

- 1 Unidad

TIPO: LAVAVAJILLAS - ZLINE

Autograph Edition - Lavavajillas De Acero Inoxidable Provedor: Tienda

Amiga Srl – La Paz

- Costo: 429 Usd

M3

- 1 Unidad

- Tipo: Lavamanos Acero Inixidable

- Provedor: Preexistente En El Proyecto

- Costo: 0 Usd

M4

- 1 Unidad

- Tipo: Cocina Vitrocerámica

- Proveedor: preexistente En El Proyecto

- Costo: 0 Usd

MOBILIARIO ESTANDAR

M5

PLANTA REFERENCIAL DE UBICACIÓN

M6

- 1 Unidad

- Tipo: Extractor De Grasas

- Proveedor: preexistente En El Proyecto

- Costo: 0 Usd

- 1 Unidad

- Tipo: Horno Empotrado En Mobiliario

- Proveedor: Prexistente En El Proyecto

- Costo: 0 Usd

M7

- 1 Unidad

- Tipo: Microondas Marca Oster

- Proveedor: Tienda Amiga –La Paz

- Costo: 82 Usd

MOBILIARIO A LA MEDIDA

- 1 Unidad

- Tipo: Mueble Refrigerador Y Huerto Urbano– Color Blanco

Titanio Y Color Duna Con Meson

De Piedra Granito Color Arena

- Proveedor: Madcenter

PLANTA REFERENCIAL

MOBILIARIO A LA MEDIDA

MM 1

- 1 Unidad - Tipo: Gabetera En Melamina –Color Blanco Titanio Y Color

Duna - Proveedor: Madcenter

MM

2

- 1 Unidad

- Tipo: Mueble Base De Cocina

– Color Blanco Titanio Y Color Duna Con Mesón De Piedra Granito Color Arena

- Proveedor: Madcenter

VISTA INTERNA COCINA - ILUMINACIÓN

VISTA INTERNA COCINA - ESTILISMO

ESTILISMO

Este espacio se presenta en el proyecto dentro de una línea de diseño entre los estilos “Japandi” y “Nórdico”..

A pesar de existir una combinación de estilos, en este ambiente se toma una mayor influencia de la claridad y usos de los colores blancos y plateados del estilo “Nórdico” complementado por el uso de materiales naturales, madera, piedra y materiales que simulan piedra en tonalidades cálidas claras y en blancos.

SALA / COMEDOR

MOODBOARD

PALETA DE COLORES

RUEDA

Selección de tonos dentro de una armonía análoga entre los colores rojo-Amarillo y verde-amarillo

-

-

-

-

PLANTA DE ILUMINACIÓN / TIPO DE LUMINARIAS

CANTIDAD DE LUMENES PARA EL AMBIENTE (SALA COMEDOR)

NIVELES RECOMENDADOS PARA UNA SALA

500LUX

1 lux = 1 lm/m2

1 lm = 1 m2 x 1lux

Area De Sala= 6,30m X 4,86m

Area De Sala= 30,61 M2

CANTIDAD Y TIPO DE LUMINARIAS

- Codigo: L1

- MASTER VLE Ledbulb

DT5.9-60w E27 927g93cl G

- 2700 K

- Marca: Philips

- 806 Lm

- Angulo: Esfera

- Codigo: L3

- Master Ledstrip 4.3w930 475lm/M 5m

- 3000 K

- Marca: Philips

- 475 Lm X M

- Angulo: 60°

PLANTA REFERENCIAL DE ILUMINACIÓN

- Codigo: L2

- MASTER VLE Ledbulbd5.960w E27 940 A60cl G

- 3000 K

- Marca: Philips

- 806 Lm

- Angulo: Esfera

- Codigo: L4

- MAS Ledspot VLE D

- 4000 K

- Marca: Philips

- 820 Lm

- Angulo: 25°

- Codigo: L5

- MAS Ledspot VLE D 6-50W 927 PAR20 25D

- 2700 K

- Marca: Philips

- 500 Lm

- Angulo: 25°

Lúmenes Totales Del Ambiente= 11613 Lm

ZONIFICACIÓN

ZONA DE SOCIABILIZACIÓN / RELAJACION

ZONA DE ALIMENTACION

ZONA DE ENTRETENIMIENTO

DISTRIBUCIÓN

- TV

- REPISAS DVD

- ESPACIO PARA

DECORACIONES

- ALMACENAMIENTO

- SILLAS DE MADERA TIPO

POLTRONA

-

MESA REDONDA DE MARMOL PARA

COMEDOR PARA 4

PERSONAS

- ALMACENAMIENTO

- ESPACIO PARA

DECORACIONES

- MESA AUXILIAR

COMEDOR

-

MESAS AUXILIARES DE SALA

POLTRONA ESTILO

-

CONTEMPORANEO

MESA DE CAFÉ DE

-

MARMOL

-

AREA VELAS

AROMATICAS

- SOFA CURVO

ACABADOS – SUELOS / TECHOS

T2

PLANTA DE ACABADO DE SUELOS

-

Código: S2

- Tipo: Piso Flotante

-

Nombre: Luna Deck

PLANTA DE ACABADO DE TECHOS

-

-

Formato: 20 Cm X 100 Cm

- Proveedor: Constructex

Importaciones

- Área: 31,57 M2

-

-

Código: T2

- Tipo: Cielo Raso De Estuco Con Acabado De Pintura Látex Mate

Código De Pintura: Inocence Latex – 102 .

10 – Catalogo “Intirior Off Whites”

Proveedor: Monopol Srl - Pintec

- Área: 31,57 M2

ACABADOS – PARAMENTOS VERTICALES

- Código: R4

- Tipo: Muro Estucado Y Molduras De Madera Colocadas Con Acabado De Pintura

Látex Mate

- Código De Pintura: White Candle Latex –

102 . 10 – Catalogo “Intirior Off Whites”

- Proveedor: Monopol Srl – Pintec Y Synergy

- Uso: Sala Comedor

PLANTA REFERENCIAL

-

-

Código: R3

- Tipo: Muro Estucado Con Acabado De Pintura Látex Mate

Código De Pintura: White Candle Latex –

102 . 10 – Catalogo “Intirior Off Whites”

- Proveedor: Monopol Srl - Pintec

- Uso:

-

Código: R2

- Tipo: Celosía De Madera Yesquero

- Nombre: Listones De Yesquero

- Formato: 5 Cm X 5 Cm X 260 Cm

- Proveedor: Synergy Srl.

MOBILIARIOS ESTANDAR

- 4 Unidades

M1

- Tipo: Silla

- Proveedor: Muebles Silveira Srl

- Costo: 104 Usd

PLANTA REFERENCIAL

M2

- 1 Unidades

- Tipo: Mesa De Comedor

- Proveedor: Muebles Silveira Srl

- Costo: 300 Usd

M3

- 1 Unidades

- Tipo: Sofá Curvo Sin Brazos

- Proveedor: Muebles Silveira Srl

- Costo: 700 Usd

M4

- 1 Unidades

- Tipo: Poltrona

- Proveedor: Muebles Silveira Srl

- Uso: Sala De Estar

- Costo: 250 Usd

M1

M2

M4

M3

M5

M6

M7

MOBILIARIOS ESTANDAR

M5

PLANTA REFERENCIAL DE UBICACIÓN

M7

- 1 Unidad

- Tipo: Poltrona

- Proveedor: Muebles Silveira

SRL

- Costo: 200 Usd

M6

- 1 Unidad

- Tipo: Mesa De Café

- Proveedor: Home Center

- Costo: 250 Usd

- 1 Juego

- Tipo: Mesas Auxiliares

- Proveedor: Home Center

- Costo: 150 Usd

MOBILIARIOS A MEDIDA

PLANTA REFERENCIAL DE UBICACIÓN

MM1

MM2

MOBILIARIOS A MEDIDA

- 1 Unidad

MM 1

- Tipo: Mueble Auxiliar De Comedor De Melamina De Color Arena Y Color Caoba

- Proveedor: Madcenter

- Uso: Comedor

MM 2

- 1 Unidad

- Tipo: Mueble De Tv De Melamina De Color Arena Y Color Caoba

- Proveedor: Madcenter

- Uso: Sala De Estar

VISTA INTERIOR SALA / COMEDOR -

ILUMINACIÓN

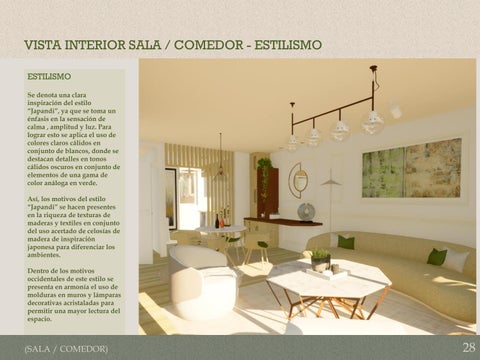

VISTA INTERIOR SALA / COMEDOR - ESTILISMO

ESTILISMO

Se denota una clara inspiración del estilo “Japandi”, ya que se toma un énfasis en la sensación de calma , amplitud y luz. Para lograr esto se aplica el uso de colores claros cálidos en conjunto de blancos, donde se destacan detalles en tonos cálidos oscuros en conjunto de elementos de una gama de color análoga en verde.

Así, los motivos del estilo “Japandi” se hacen presentes en la riqueza de texturas de maderas y textiles en conjunto del uso acertado de celosías de madera de inspiración japonesa para diferenciar los ambientes.

Dentro de los motivos occidentales de este estilo se presenta en armonía el uso de molduras en muros y lámparas decorativas acristaladas para permitir una mayor lectura del espacio.

HOME OFFICE

ZONIFICACIÓN / DISTRIBUCIÓN

PLANTA REFERENCIAL ZONIFICACIÓN

PLANTA REFERENCIAL DISTRIBUCIÓN

ZONA DE TRABAJO / ATENCIÓN CLIENTES ALMACENAJE

ZONA DE GRABACIÓN / LECTURA

- IMPRESORA

- SILLA ERGONOMICA

- ESCRITORIO DE TRABAJO

- ALMACENAMIENTO

EQUIPOS / LIBRERO

- AREA DE GRABACION / LECTURA

ACABADO – SUELOS / TECHOS

PLANTA DE ACABADO DE SUELOS

-

-

Código: S2

Tipo: Piso Flotante

- Nombre: Luna Deck

- Formato: 20 Cm X 100 Cm

- Proveedor: Constructex Importaciones

- Área: 18,53 M2

PLANTA DE ACABADO DE TECHOS

-

-

Código: T2

Tipo: Cielo Raso De Estuco Con Acabado De Pintura Látex Mate

- Código De Pintura: Inocence Latex – 102 . 10

– Catalogo “Intirior Off Whites”

-

Proveedor: Monopol Srl - Pintec

- Área: 18,53m2

ACABADO – SUELOS / TECHOS

- Código: R4

-

PLANTA REFERENCIAL

-

Tipo: Muro Estucado Y Molduras De Madera Colocadas Con Acabado De Pintura Látex Mate

- Código De Pintura: White Candle

Látex – 102 . 10 – Catalogo “Intirior Off

Whites”

- Proveedor: Monopol Srl – Pintec Y

Synergy

-

- Código: R3

-

Tipo: Muro Estucado Con Acabado De Pintura Látex Mate

Código De Pintura: White Candle

Latex – 102 . 10 – Catalogo “Intirior Off

Whites”

Proveedor: Monopol Srl - Pintec

-

-

- Código: R5

-

Tipo: Celosía De Madera Yesquero

Nombre: Listones De Yesquero

Formato: 10 Cm X 10 Cm X 260 Cm

- Proveedor: Synergy Srl.

MOBILIARIOS ESTANDAR

- 1 Unidad

M1

PLANTA REFERENCIAL

M2

- Tipo: Poltrona

- Proveedor: Muebles Silveira Srl

- Costo: 200 Usd

M3

- 1 Unidades

- Tipo: Escritorio

- Proveedor: Muebles Silveira Srl

- Costo: 300 Usd

M4

- 1 Unidades

- Tipo: Silla Ergonómica

- Proveedor: Home Center

- Costo: 150 Usd

- 1 Unidades

- Tipo: Mesa Auxiliar

- Proveedor: Muebles Silveira Srl

- Uso: Home Center

- Costo: 200 Usd

M1

M2 M4

M3

MOBILIARIOS ESTANDAR

PLANTA REFERENCIAL

- 1 Unidad

MM 1

- Tipo: Librero De Melamina De Color Arena Y Blanco Titanio

Proveedor: Madcenter

-

ELEVACIÓN TÉCNICA

VISTA INTERIOR - ILUMINACIÓN

VISTA INTERIOR - ESTILISMO

ESTILISMO

En la propuesta de diseño se denota una clara inspiración del estilo “Japandi”, ya que se toma un énfasis en la sensación de calma , amplitud y luz en el ambiente. Para lograr esta sensación se aplica el uso de colores claros cálidos como en el uso de la celosía decorativa en espacio de grabación en conjunto de blancos en paramento verticales y mobiliarios donde se destacan detalles en una gama de color análoga en verde.

LAVANDERÍA

ZONIFICACÍON / DISTRIBUCIÓN

PLANTA REFERENCIAL ZONIFICACIÓN

PLANTA REFERENCIAL DISTRIBUCIÓN

SHAFT TÉCNICO

ZONA DE LAVADO

ZONA DE PLANCHADO

ZONA DE SECADO

- ALMACENAMIENTO

- LAVADORA

- SECADORA

ZONA DE ALMACENAMIENTO

- MESA DE PLANCHAR

- SHAFT TECNICO

- CALEFÓN

ACABADOS – SUELOS / TECHOS / PARAMENTOS VERTICALES (PV)

PLANTA REFERENCIAL SUELOS

-

PLANTA REFERENCIAL TECHOS

PLANTA REFERENCIAL PV

-

Código: S2

Tipo: Piso Flotante

- Nombre: Luna Deck

- Formato: 20 Cm X 100 Cm

- Proveedor: Constructex

Importaciones

- Área: 7,55 M2

-

-

- Código: T2

- Tipo: Cielo Raso De Estuco Con Acabado De Pintura Látex Mate

-

Código De Pintura: Inocence

Latex–“Intirior Off Whites”

Proveedor: Monopol Srl - Pintec

Área: 4,42 M2

-

- Código: R3

- Tipo: Muro Estucado Con Acabado De Pintura Látex Mate

Código De Pintura: White

Candle Latex – 102 . 10 –

Catalogo “Intirior Off Whites”

- Proveedor: Monopol Srl - Pintec

-

-

Código: T3

- Tipo: Cielo Falso Tipo Cajón De Melamina

Nombre : Tablero Melaminico

Pelikano - Color Duna

- Proveedor: Madcenter Srl

- Área: 4,02 M2

MOBILIARIOS ESTANDAR

- 1 Unidad

PLANTA REFERENCIAL

M1

- Tipo: Lavadora

- Proveedor: preexistente En El Proyecto

- Costo: 0 Usd

M2

- 1 Unidades

- Tipo: Secadora

- Proveedor: Preexistente En El Proyecto

- Costo: 0 Usd

M3

- 1 UNIDADES

- TIPO: CALDERO ELECTRICO

- PROVEDOR: PREEXISTENTE EN EL PROYECTO

- USO: LAVANDERIA

- COSTO: 0 USD

MOBILIARIOS A MEDIDA

- 1 Unidad

PLANTA REFERENCIAL

MM1

- Tipo: Mueble De Almacenaje Y Lavado De Melamina De Color Arena Y Blanco Titanio

- Proveedor: Madcenter

MOBILIARIOS A MEDIDA

- 1 Unidad

MM 2

- Tipo: Shaft Tecnico De Melamina De Color Arena Y Blanco Titanio

- Proveedor: Madcenter

MM 3

- 1 Unidad

- Tipo: Mobiliario De Planchado De Melamina De Color Arena Y Blanco

Titanio

- Proveedor: Madcenter

VISTA INTERNA LAVANDERÍA / ILUMINACIÓN / ESTILISMO

ESTILISMO

El espacio se presenta como una extensión del lenguaje empleado en todos los ambientes del proyecto de una forma mas sencilla y regida por líneas rectas al ser un espacio de servicio.

GYM ROOM

MOODBOARD

ZONIFICACIÓN / DISTRIBUCIÓN

PLANTA REFERENCIAL ZONIFICACIÓN

PLANTA REFERENCIAL DISTRIBUCIÓN

ZONA DE EJERCICIO ZONA DE DESCANSO

- BICICLETA ESTATICA

- YOGA MAT

- SOFA CAMA

- MESA AUXILIAR

- ALMACENAMIENTO

- TELEVISION

- ESPEJO

ACABADOS – SUELOS / TECHOS / PARAMENTOS VERTICALES (PV)

PLANTA REFERENCIAL SUELOS

- Código: S3

- Tipo: Baldosa De Caucho

Nombre: Baldosa Goma color -

Café

- Formato: 30 Cm X 30 Cm

- Proveedor: Pisos Mamut La Paz

- Área: 16,29 M2

PLANTA REFERENCIAL TECHOS

PLANTA REFERENCIAL PV

- Código: T4

- Tipo: Cielo Falso De Drywall Con Acabado De Pintura Látex Mate

- Código De Pintura: Inocence Latex “Intirior Off Whites”

-

Proveedor: Monopol Srl - Pintec

- Área: 11,20 M2

- Código: T5

- Tipo: Cielo Falso De Drywall Con Acabado De Pintura Latex Mate

- Código De Pintura: Moonmisty

Látex –“Intirior Off Whites”

- Proveedor Monopol Srl - Pintec

- Área: 10,19 M2

- Código: R3

- Tipo: Muro Estucado Con Acabado De Pintura Latex Mate

- Código De Pintura: White Candle

Látex “Intirior Off Whites”

- Proveedor: Monopol Srl - Pintec

- Código: R2

- Tipo: Celosía De Madera

Yesquero

- Nombre: Listones De Yesquero

- Formato: 5 Cm X 5 Cm X 260 Cm

- Proveedor: Synergy Srl.

MOBILIARIO ESTANDAR

- 1 Unidad

- Tipo: Bicicleta Estatica

M1

- Provedor: Preexistente En El Proyecto

- Uso: Gym Room

- Costo: 0 Usd

PLANTA REFERENCIAL

- 1 Unidad

- Tipo: Sofá Cama

M5

- Provedor: Muebles Silveira Srl

- Uso: Home Office

- Costo: 300 Usd

M2

- 1 Unidades

- Tipo: Espejo

- Provedor: Cristembo

- Uso: Gym Room

- Costo: 100 Usd

M3

- 1 Unidades

- Tipo: Mueble De Tv

- Provedor: Muebles Silveira

- Uso: Gym Room

- Costo: 200 Usd

M4

- 1 Unidades

- Tipo: Mesa Auxiliar

- Provedor: Muebles Silveira Srl

- Uso: Home Center

- Costo: 100 Usd

VISTA INTERNA – ILUMINACION / ESTILISMO

ESTILISMO

El espacio con la línea de diseño ya mencionada como extensión de lenguaje de interiorismo integral en la vivienda

JHONNY DELGADILLO VACA Arquitecto
