JHONNY DELGADILLO VACA - TRABAJO FINAL - REVISTA RETAIL

PROYECTO ECOLOGIC

Proyecto de interiorismo Retail

Arq. Jhonny Delgadillo Vaca

INDICE

PORTADA

INDICE --------------------------------------

ESTUDIOS PREVIOS

Perfil del cliente --------------------------

Conceptualización ---------------------------

Bosquejos conceptuales / Paleta de colores

Análisis zonas calientes y frías

Zonificación --------------------------------

Diagrama Funcional --------------------------

circulaciones

VISUAL MERCHANDISING – ESCAPARATES ----------

Escaparates

Vistas exteriors

VISUAL MERCHANDISING POP-UP BAR -------------

Conceptualizacion

“ El carisma de la campiña agrícola “

Bosquejos conceptuales ----------------------

Ubicación pop-up bar ------------------------

Planos técnicos

Zonificación y distribución

Iluminación ---------------------------------

Vistas internas -----------------------------

ESPACIO RETAIL ECOLOGIC ---------------------

Acabados de techos

Acabados de suelos --------------------------

Acabados de paramentos verticales -----------

Iluminación

Mobiliarios estándar

Mobiliarios a medida ------------------------

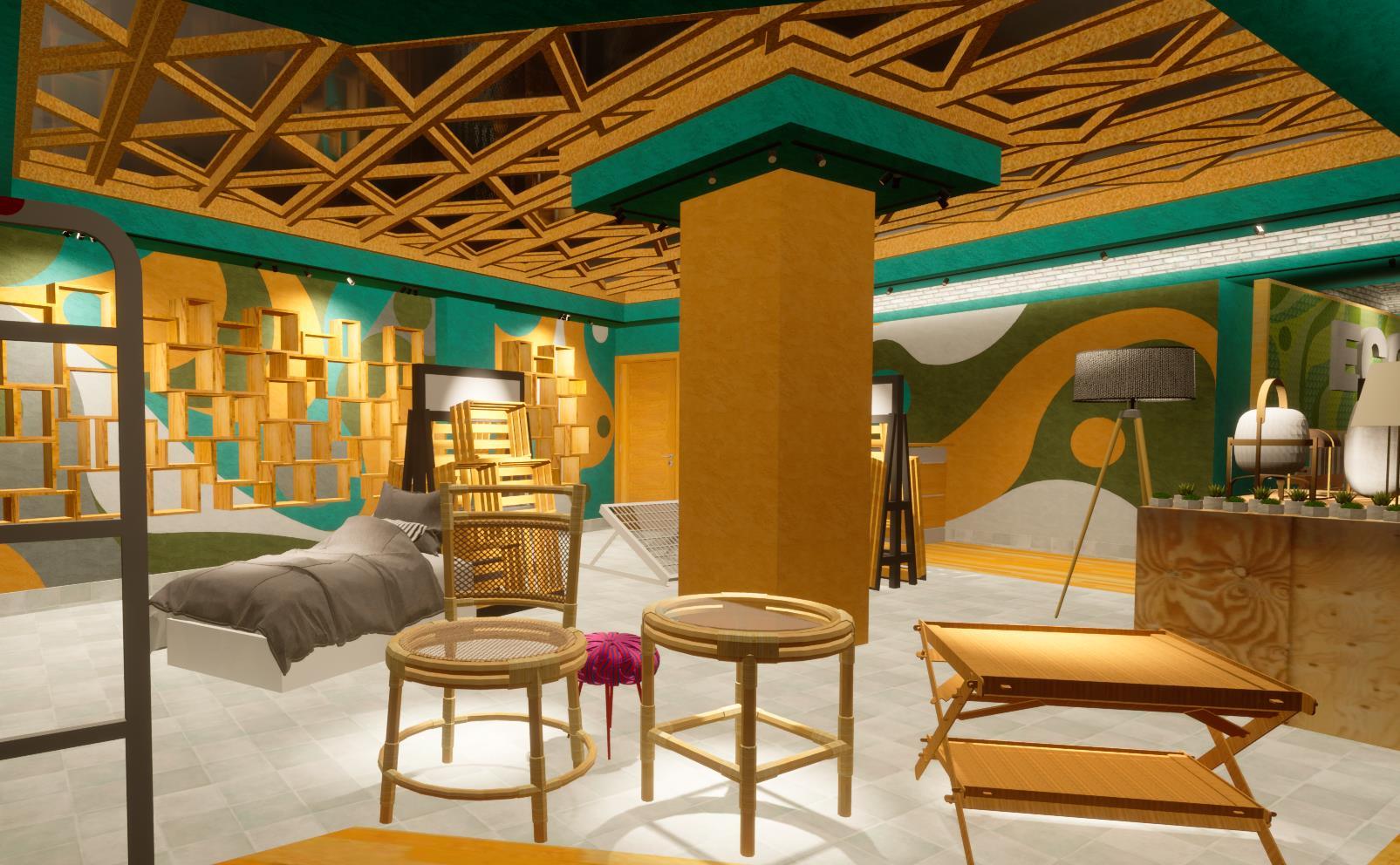

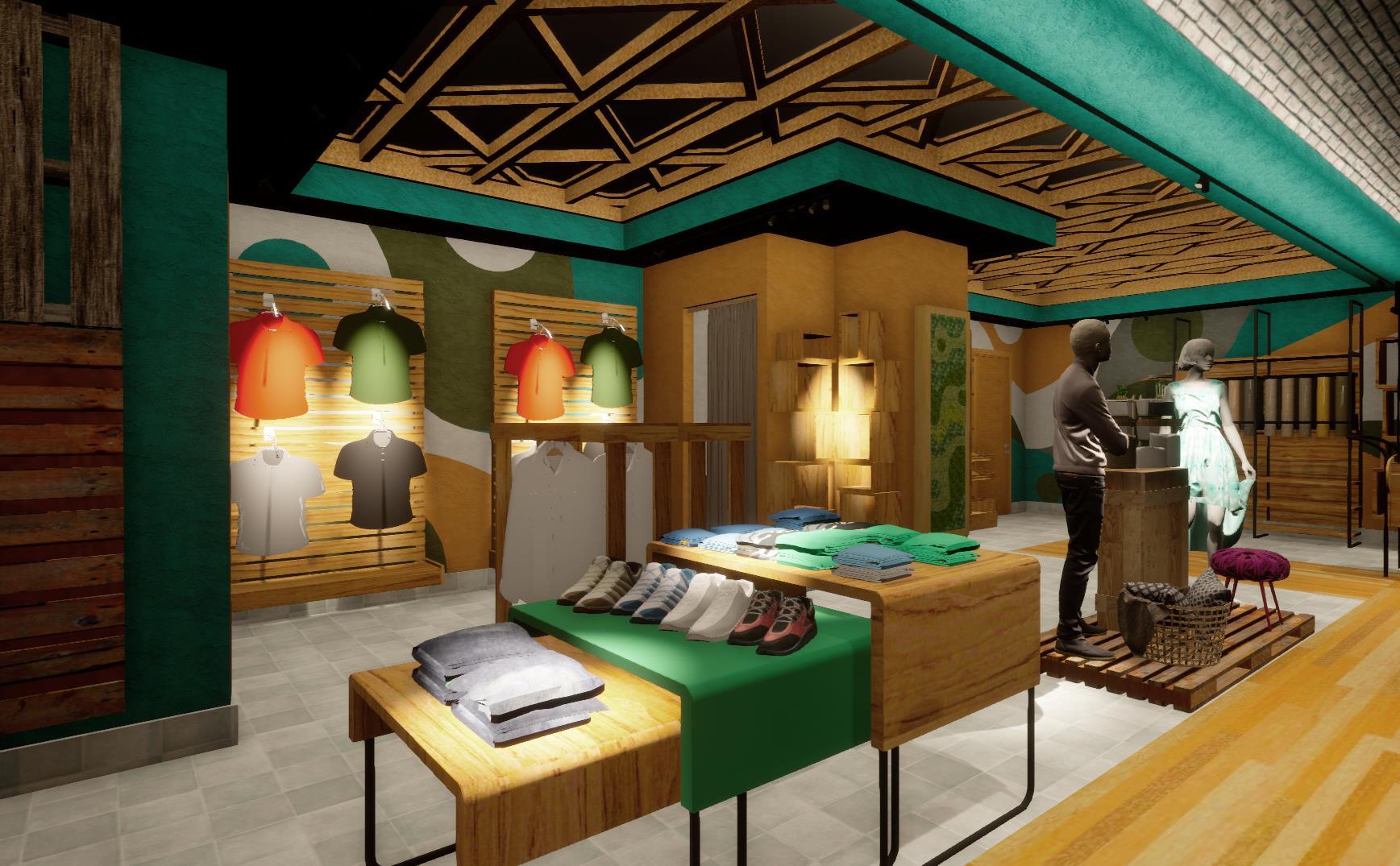

Vistas internas -----------------------------

ESTUDIOS PREVIOS

ECOLOGIC:

Una Eco tienda ubicada en Barcelona España con toda clase de soluciones ecológicas y sostenibles para la vida diaria de sus clientes.

CLIENTES OBJETIVO:

Jóvenes y familias jóvenes entre los 25 a 45 años de un perfil socioeconómico medio – alto.

PRODUCTOS Y SERVICIOS:

- Pequeña decoración, lámparas y mobiliarios

- Soluciones ecológicas para el hogar (pintura barnices, acabados ecológicos)

- Textiles sostenibles para el hogar (cortinas, cojines, frazadas, etc)

- Elementos de moda (vestimenta) Sustentables

- Soluciones energéticas para el hogar (paneles solares, consultoría energética)

- Productos de Domótica

- Comestibles a granel

- Productos sustentables de limpieza

- Pop up bar

VALORES DE LA EMPRESA:

- Ser respetuoso con el medio ambiente

- Sustentabilidad medioambiental y económica

- Equilibrio

- Ecología

- Emprendimiento

- Innovación

- Rentabilidad

- Amor por nuestro entorno natural y social

CONCEPTUALIZACIÓN

“DE LA CALIDEZ DE LOS PAISAJES RURALES A SU HOGAR”

Se busca para este proyecto tomar inspiración de los paisajes del área rural y de la campiña como lugares que nos otorgan una experiencia llena de alegría, luz, energía y naturaleza. Además de que ambiente el proyecto como un sito del cual se puede obtener productos ecológicos y amigables con el medio ambiente a partir de la confianza que la campiña pueda inspirar a clientes.

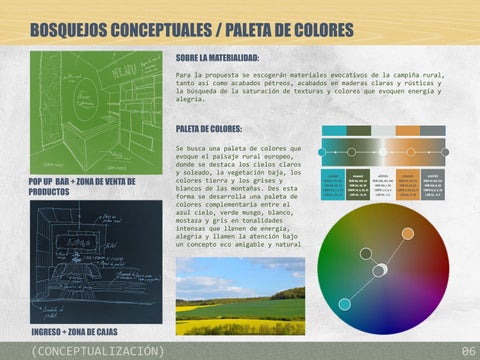

BOSQUEJOS CONCEPTUALES / PALETA DE COLORES

SOBRE LA MATERIALIDAD:

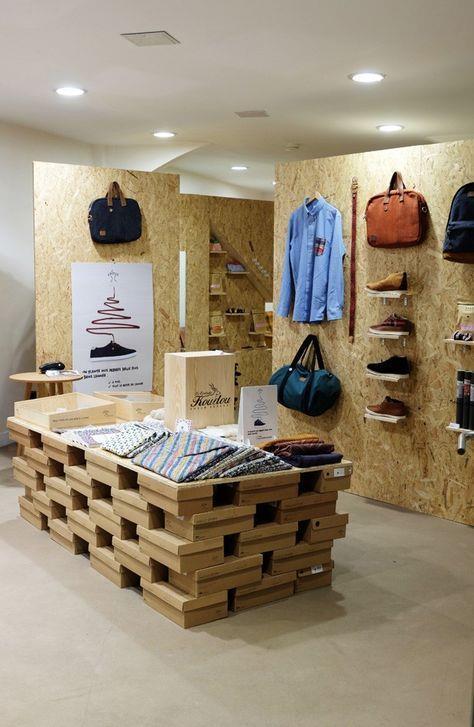

Para la propuesta se escogerán materiales evocativos de la campiña rural, tanto así como acabados pétreos, acabados en maderas claras y rústicas y la búsqueda de la saturación de texturas y colores que evoquen energía y alegría.

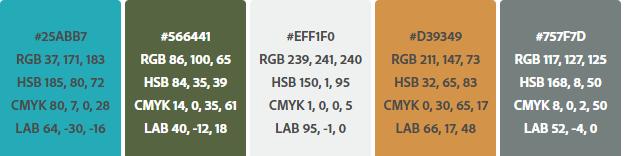

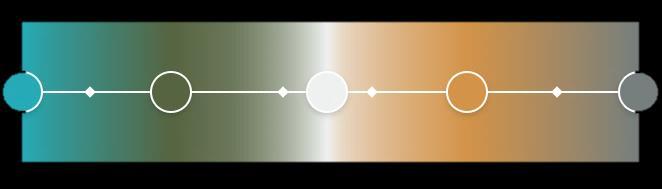

PALETA DE COLORES:

POP UP BAR + ZONA DE VENTA DE PRODUCTOS

Se busca una paleta de colores que evoque el paisaje rural europeo, donde se destaca los cielos claros y soleado, la vegetación baja, los colores tierra y los grises y blancos de las montañas. Des esta forma se desarrolla una paleta de colores complementaria entre el azul cielo, verde musgo, blanco, mostaza y gris en tonalidades intensas que llenen de energía, alegría y llamen la atención bajo un concepto eco amigable y natural

INGRESO + ZONA DE CAJAS

ANÁLISIS ZONAS CALIENTES Y FRÍAS

Una vez analizados las zonas frías y calientes a partir de la circulación natural a contrarreloj del ser humano, véase en el diagrama de la parte de inferior de esta lamina que el proyecto ECOLOGIC cuenta con una zona caliente unificada en la parte sud-oeste del complejo; quedando así, en la parte Norte y la parte nor-este zonas frías desconectadas de la circulación natural.

Tomando en cuenta la posición de las áreas frías, estas deberán contar con atractores para atraer a los clientes desde las zonas calientes.

REFERENCIAS:

ZONA FRIA

ZONA CALIENTE

DIRECCION DE CIRCULACIÓN NATURAL

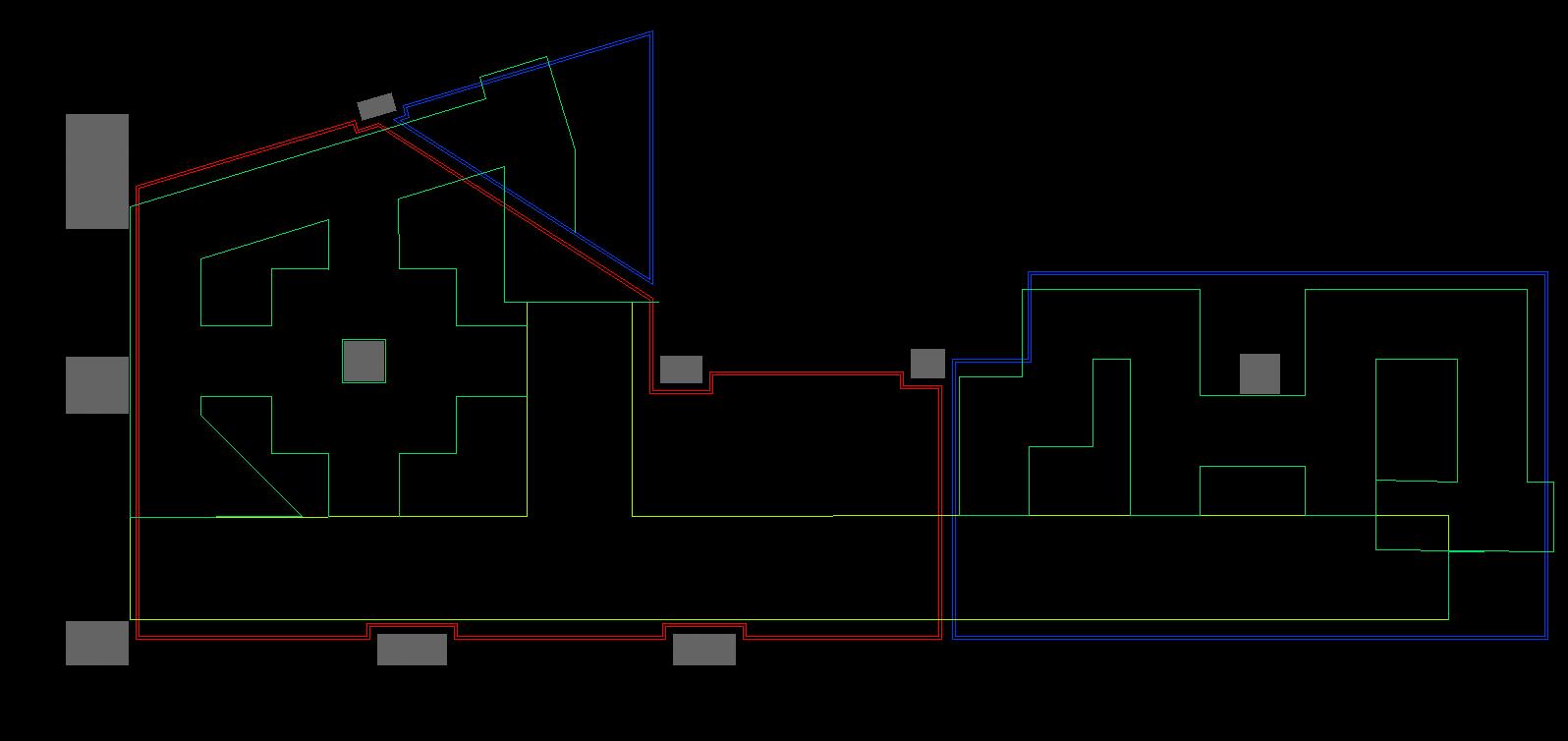

DIAGRAMA DE CIRCULACIÓN NATURAL Y ZONAS FRÍAS Y CALIENTES

Para la zonificación de las distintas áreas de venta, se las agrupa por actividad. Todo lo que se refiera al hogar entrará como ECOLOGIC HOME, todo lo que se refiere a ropa y accesorios eco amigables como ECOLOGIC FASHION y todo lo que se refiere a productos de venta a granel, productos de cocina, productos de limpieza para el hogar en conjunto del pop-up bar como ECOLOGIC FOOD. Además, se ubica zonas de atención al cliente como el de asesoría energética, y el pop-up bar, en la parte más lejana de las zonas frías para hacer de ellos objetos atractores desde la zona caliente del proyecto.

REFERENCIAS:

ESPACIOS DE SERVICIO

ESPACIOS DE VISUAL MERCHANDISING

ESPACIOS DE VENTAS

ZONA FRIA

ZONA CALIENTE

DIAGRAMA FUNCIONAL

Funcionalmente las tres áreas principales del ECOLOGIC, ECOLOGIC HOME, ECOLOGIC FASHION y ECOLOGIC FOOD se encuentran segregadas unas de otras; sin embargo se busca que haya una conexión visual directa entre estas a través de elementos conectores de gran amplitud visual.

REFERENCIAS:

ESPACIOS DE SERVICIO

ESPACIOS DE VISUAL MERCHANDISING

ESPACIOS DE VENTAS

ZONA FRIA

ZONA CALIENTE

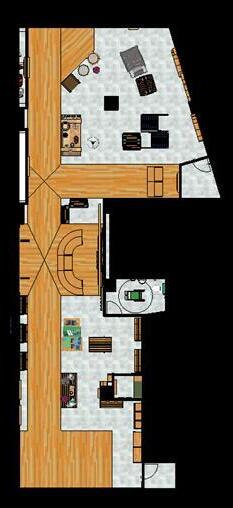

CIRCULACIONES

La propuesta muestra un pasillo principal en forma de “ T” que da un recorrido directo hacia la parte posterior de las zonas frías; así, garantizando en cuanto ingrese un cliente una visual directa hacia un espacio de servicio (asesoría energética) y a un espacio de visual merchandising (pop-up bar). Mediante este pasillo principal y teniendo los remates atractores permite que el cliente recorra toda la tienda y pueda acceder por pasillos de acceso al resto de las áreas de venta de productos.

REFERENCIAS:

ZONA FRIA

VISUAL MERCHANDISING ESCAPARATES

ESCAPARATES

CERCANIA LUZ

COMPOSICIÓN VISUAL

La composición que se genera en el escaparate es direccional hacia el logo de ECOLOGIC. se cuenta tanto con una composición diagonal con vegetación decorativa y otra con una composición de productos de venta a granel

NATURALEZA

SUSTENTABILIDAD

Seguencas secas decorativas

Marco con arte musco

Logo ECOLOGIC FOOD

Productos de venta a granel

MOOD BOARD ESCAPARATE ECOLOGIC FOOD

DISTRIBUCIÓN DE ELEMNTOS VISUALES

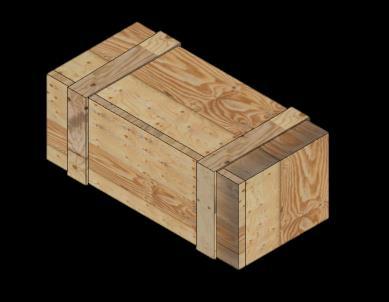

Cajas de madera reciclada

VISTAS EXTERNAS - ESPACAPRATES

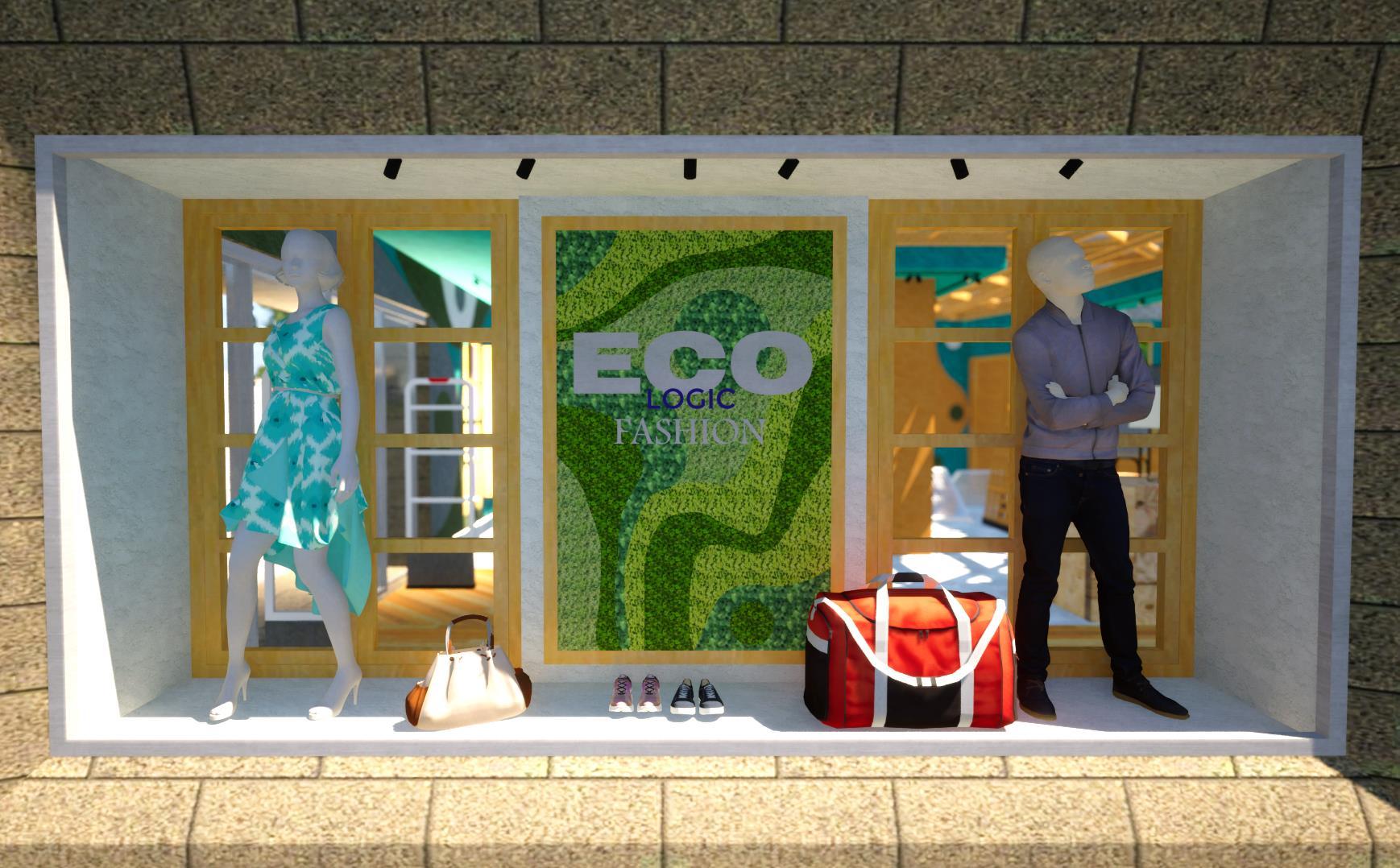

VISTA DE ESPACAPARTE ECOLOGIC FASHION

VISTAS EXTERNAS - ESPACAPRATES

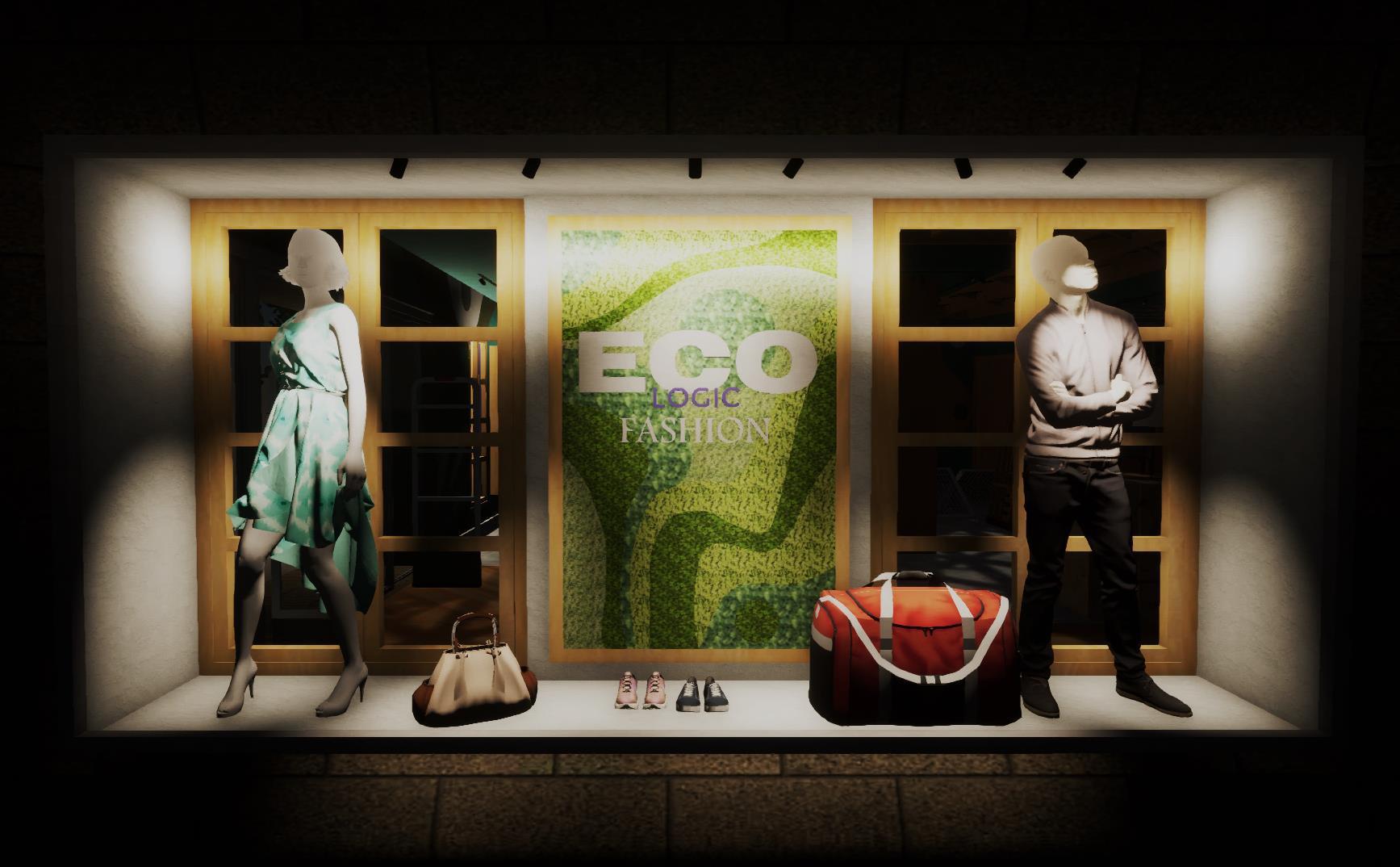

VISTA DE ESPACAPARTE ECOLOGIC FASHION - LUMINOTECNIA

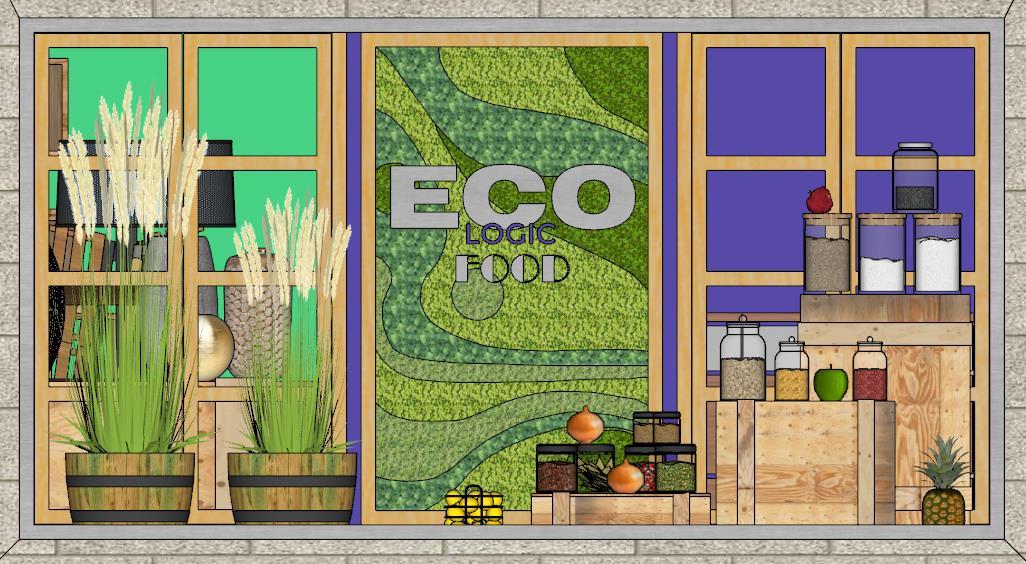

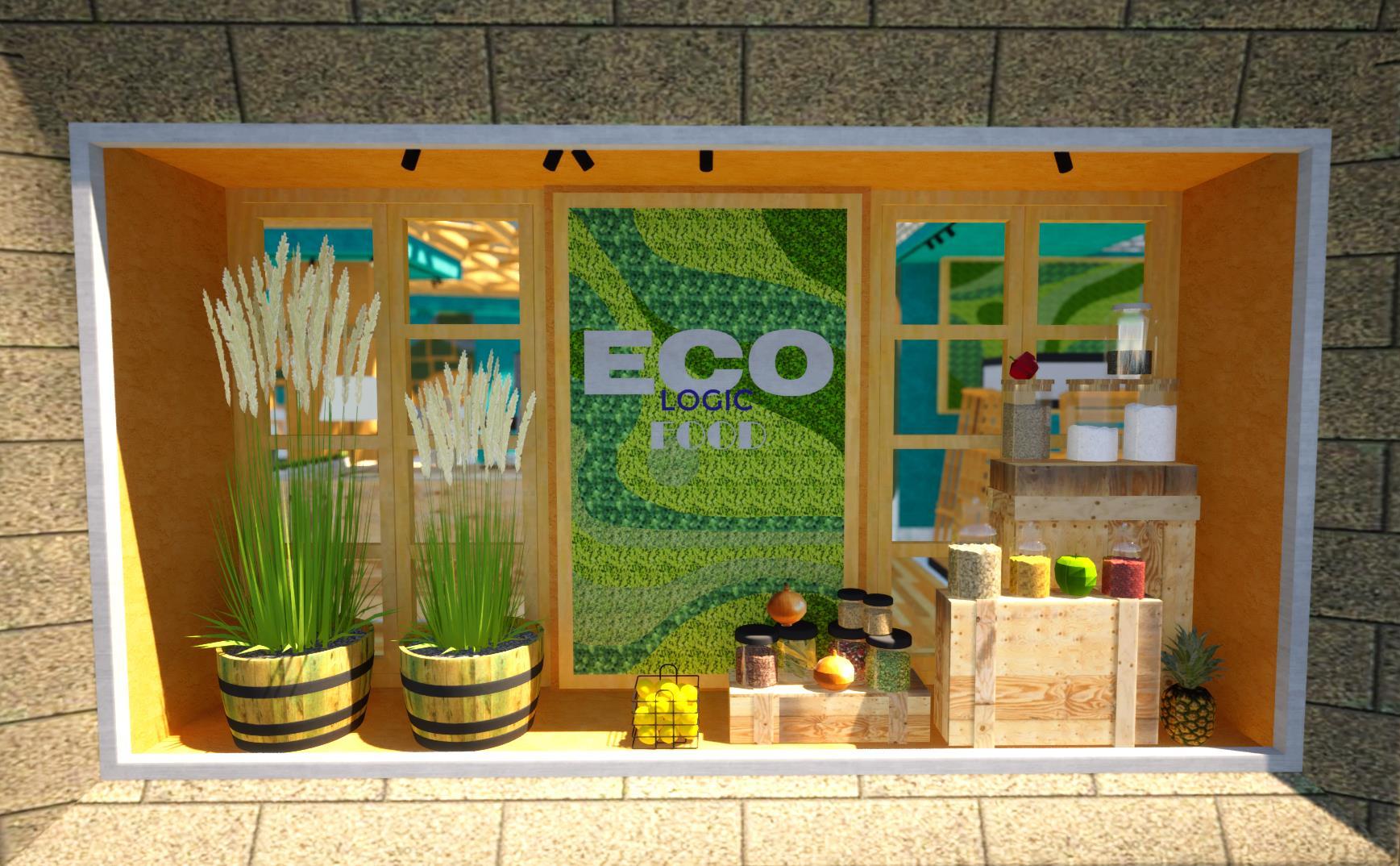

VISTAS EXTERNAS - ESPACAPRATES

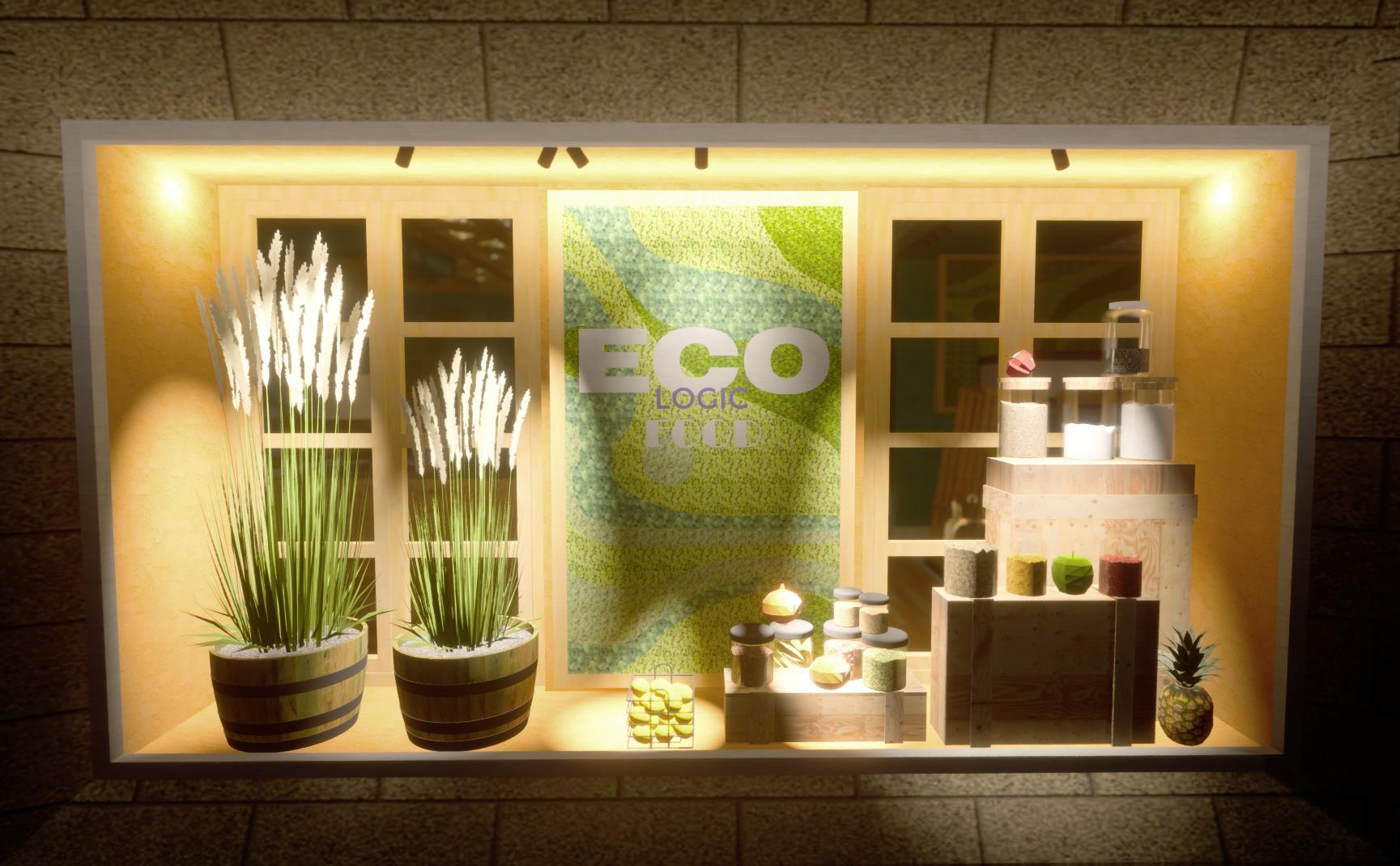

VISTA DE ESPACAPARTE ECOLOGIC FOOD

VISTAS EXTERNAS - ESPACAPRATES

VISTA DE ESPACAPARTE ECOLOGIC FOOD - LUMINOTECNIA

VISTAS EXTERNAS - ESPACAPRATES

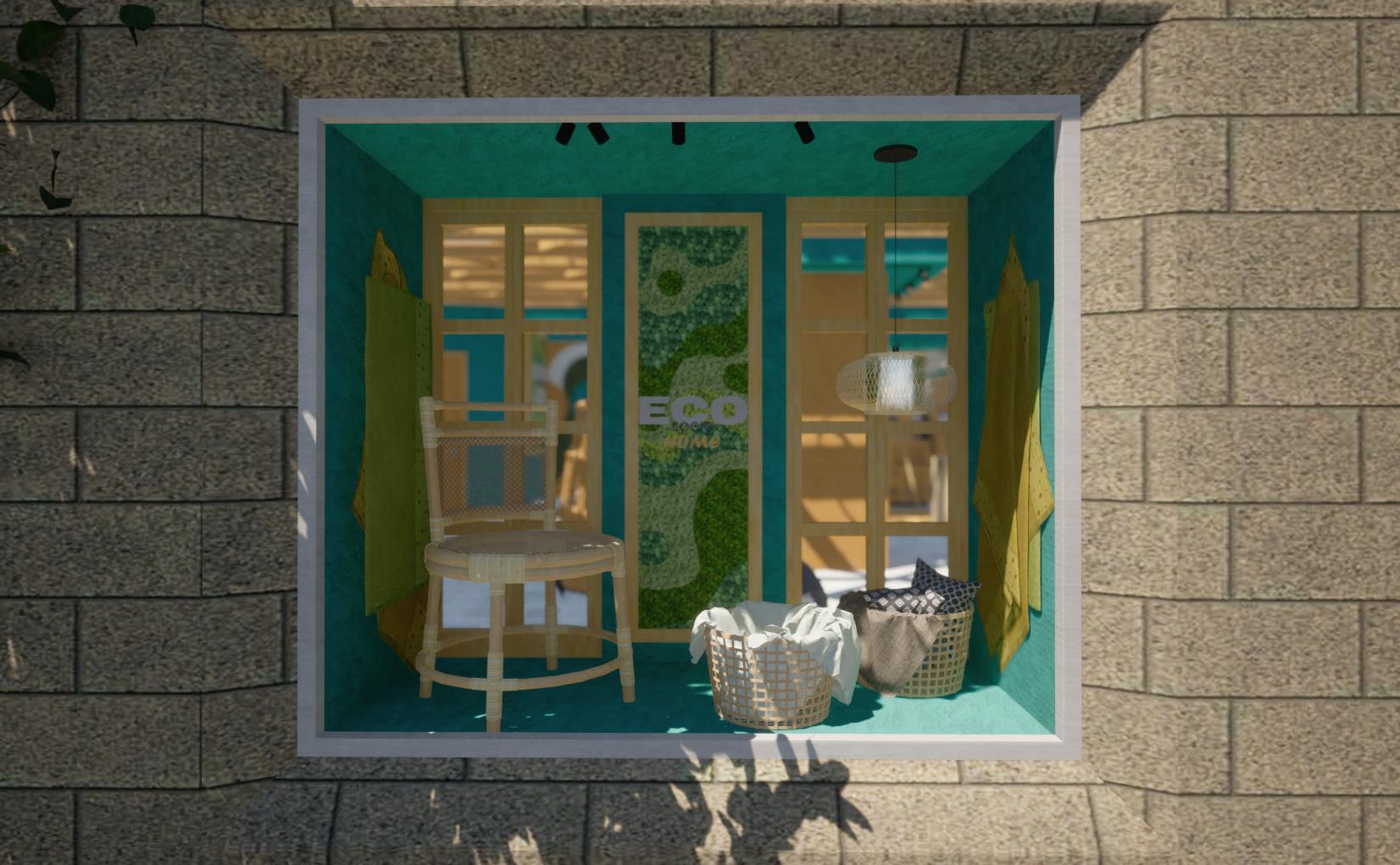

VISTA DE ESPACAPARTE ECOLOGIC HOME

VISTAS EXTERNAS - ESPACAPRATES

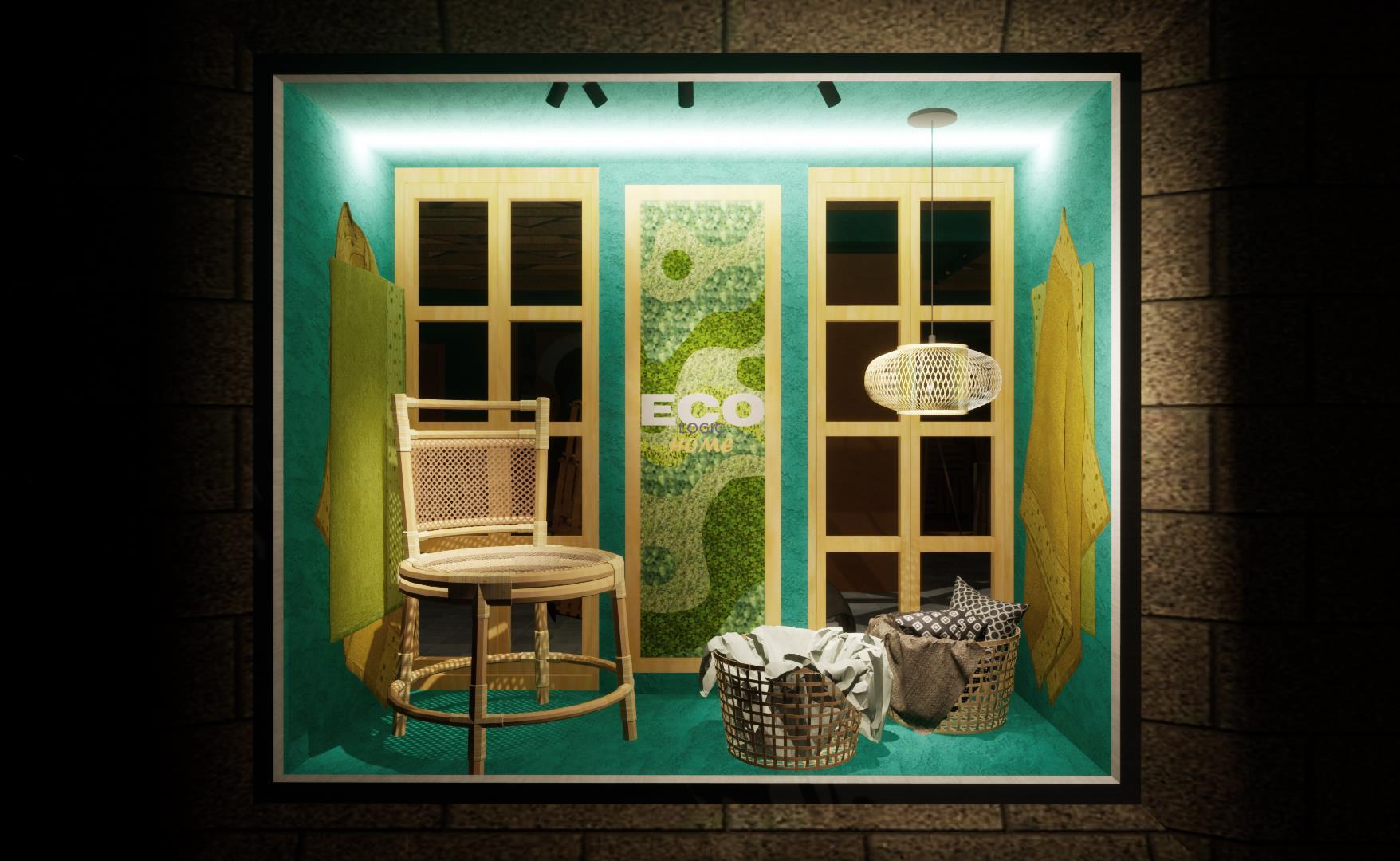

VISTA DE ESPACAPARTE ECOLOGIC HOME - LUMINOTECNIA

VISUAL MERCHANDISING

POP-UP BAR

CONCEPTUALIZACIÓN

ECOLOGIC POP-UP BAR:

Dentro del proyecto de ECOLOGIC se propone como parte del visual merchandising de la propiedad y de la marca un pop-up bar como un espacio efímero que siempre regrese a la tienda como un espacio que es parte de ella.

Para los servicios y productos del pop-up bar se considera los productos de venta a granel de la tienda y se propone que este ofrezca muestras además de proveer versiones grandes de licuados smoothie bowls de frutas con cereales y picados de frutos secos.

Adicionalmente también este espacio puede proveer la compra de productos a granel ya pesados y embolsados tanto cuando este se encuentre dentro de la tienda o se encuentre fuera de esta.

SENSACIONES

REFERENTES

CONCEPTO

NATURALEZA

LUZ NATURAL

CERCANÍA

CALIDEZ/ ALEGRIA

PRODUCIÓN

AGRICOLA

REUTILIZACIÓN

PAISAJES CAMPESTES

PRODUCTOS DE ORIGEN

AGRICOLA

VENTA DEL PRODUCTOR

AL COMPRADOR

”EL CARISMA DE LA CAMPIÑA AGRICOLA A SUS MANOS”

PRODUCTOS DEL POP-UPBAR

”EL CARISMA DE LA CAMPIÑA AGRICOLA A SUS MANOS”

PAISAJES DE LA CAMPIÑA

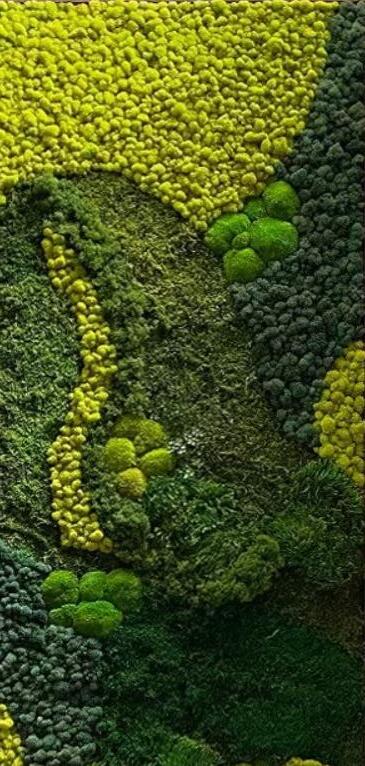

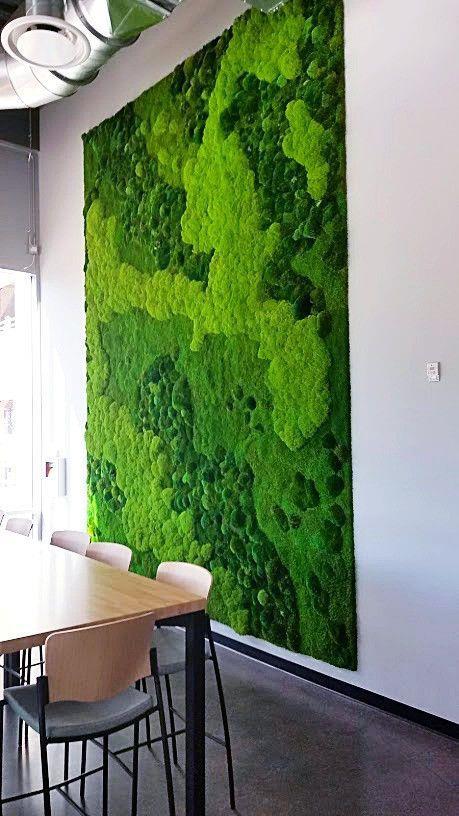

Reinterpretación de las visuales a las texturas como muros decorativos de musgo

PALETA DE COLORES

Se propone la misma paleta de colores del proyecto en general para mantener un solo lenguaje en la propuesta

NATURALEZA Y PRODUCTOS DE ORIGEN AGRÍCOLA

Se busca una materialidad evocativa del área rural y así ofrecer productos frescos de la naturaleza. Así, se plantea los siguientes materiales:

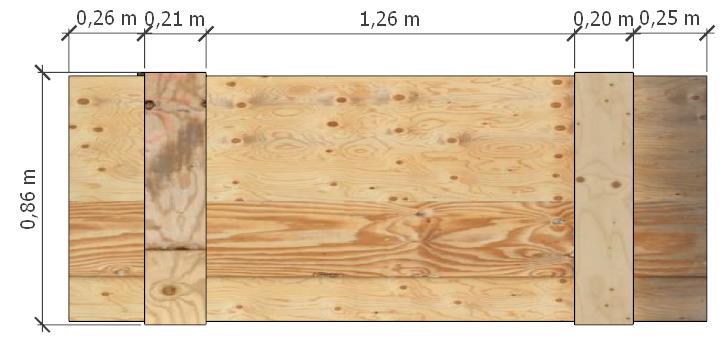

- Planchas de madera de pino

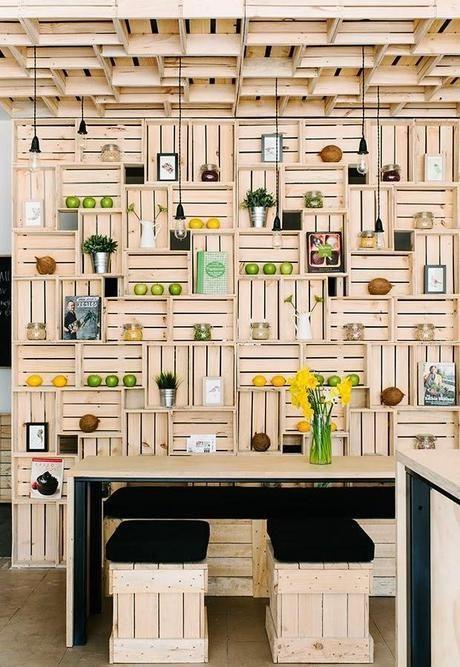

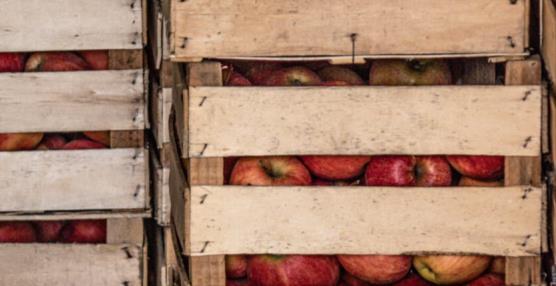

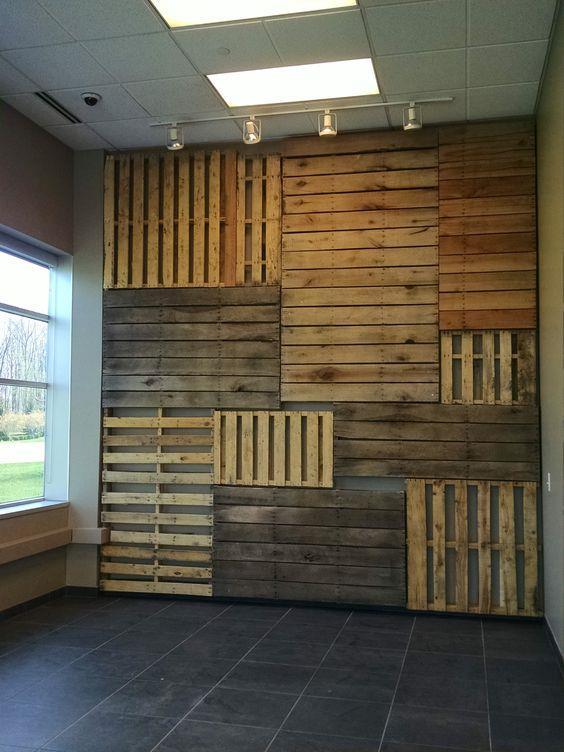

- Cajones de madera reciclada

- Luces decorativas de colores

- Acero inoxidable texturizado

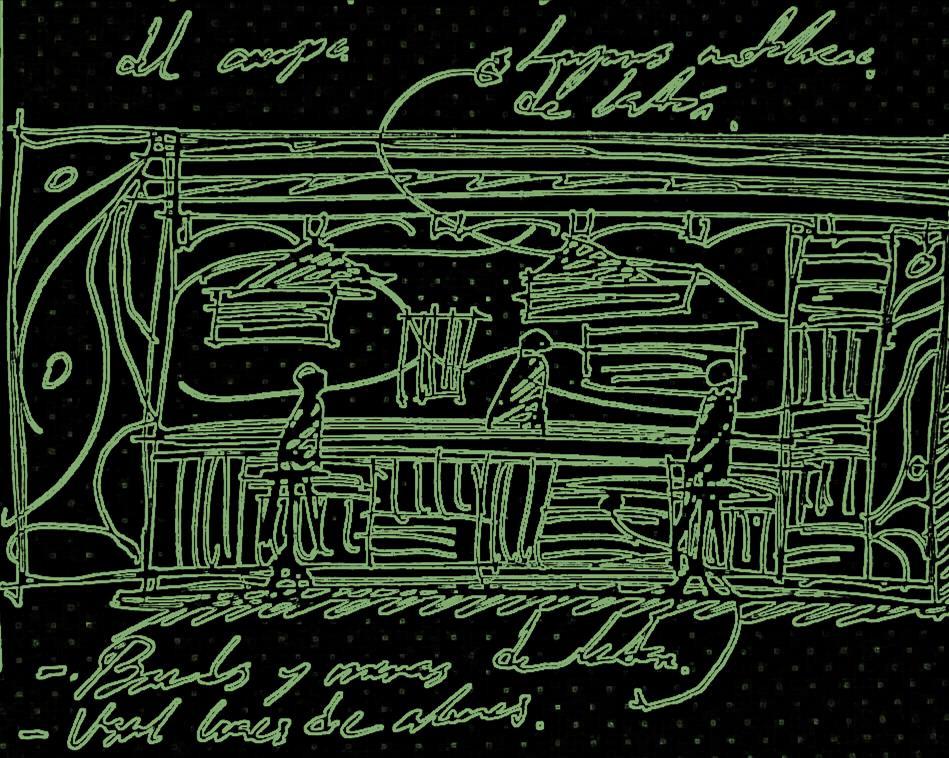

BOSQUEJOS CONCEPTUALES

”EL CARISMA DE LA CAMPIÑA AGRICOLA A SUS MANOS”

UBICACIÓN / POP-UP BAR

El pop-up bar se encuentra ubicado en la parte posterior hacia el este del proyecto. Se considera esta ubicación dentro del proyecto ECOLOGIC dado que desde el ingreso 1 se tiene una visual directa hacia este a través de un pasillo succionador y a través del ingreso 2 se va junto con el sentido de circulación natural del ser humano, que es en contra de las manecillas del reloj, hacia el mismo pasillo succionador ya mencionado; así, de esta forma se incentiva un recorrido amplio de toda la tienda, ya que de esta forma cualquier cliente al verse atraído por el pop-up bar a través del pasillo succionador tendrá en su recorrido una vista general de todas las secciones del comercio, ya sea ECOLOGIC HOME, ECOLOGIC FASHION y finalmente ECOLOGIC FOOD.

REFERENCIAS:

Zona de intervención del pop-up bar dentro del proyecto

Dirección de corredor visual desde ingreso oeste Dirección de corredor visual desde ingreso sur

Pasillo de succión con conexión directa al pop-up bar

PLANOS TÉCNICOS

ZONA DE INTERVENCI ÓN DEL POP-UP BAR DENTRO DEL PROYECTO ECOLOGIC

UBICACIÓN ESC. 1:100

Dada la naturaleza y efímera de un espacio pop-up se planea para el bar de ECOLOGIC un área de compra por impulso cerca a una caja propia de la barra ya que cuando este no se encuentre dentro del comercio principal pueda efectuar la venta de algunos productos.

PROYECCION DE CIELO

PROYECCION DE EQUIPOS DEBAJO DE BARRA

PROYECCION DE MOBILIARIO ALTO

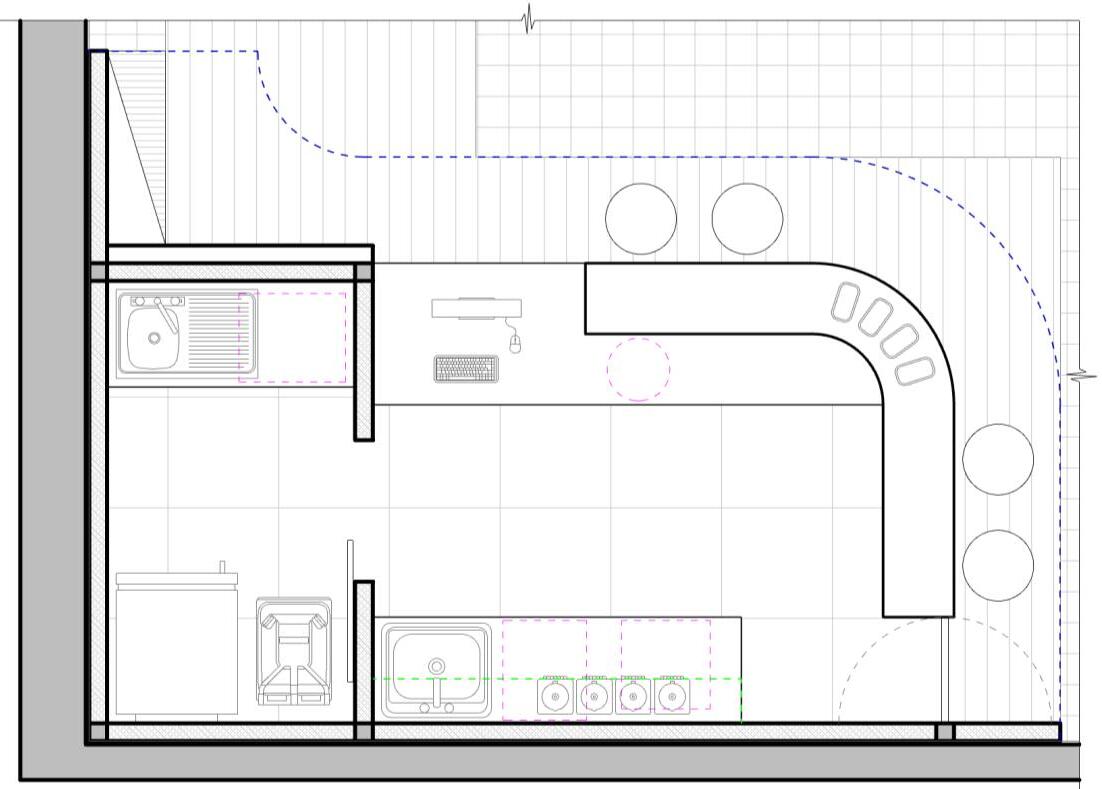

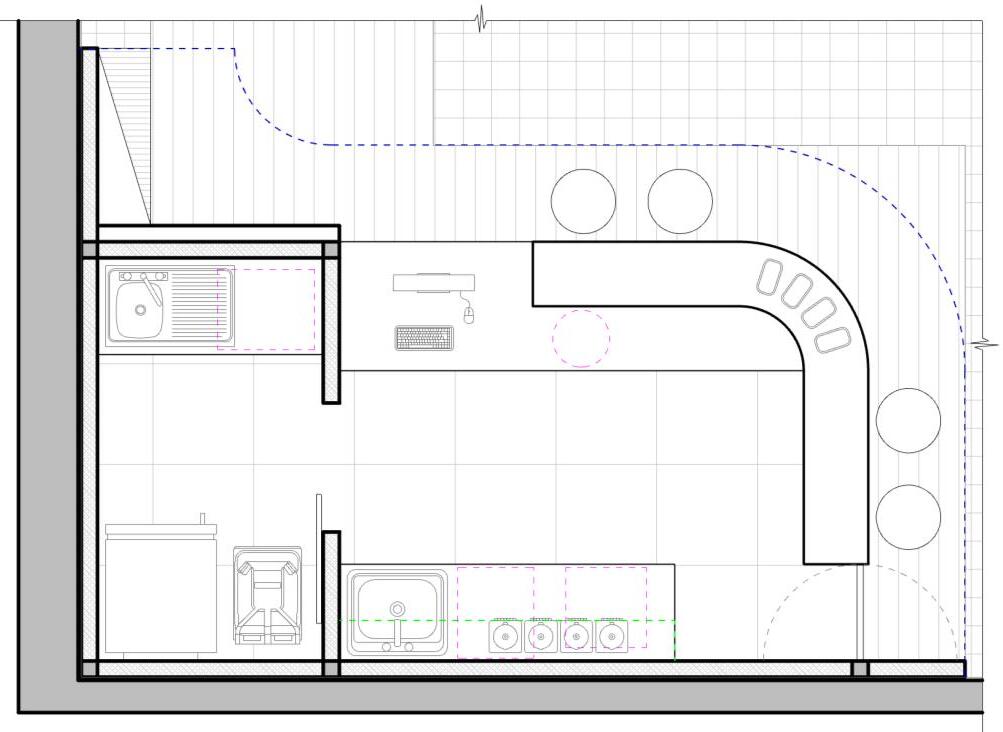

PLANTA TECNICA ESC. 1:30

PLANOS TÉCNICOS

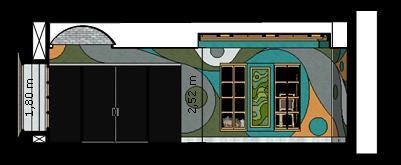

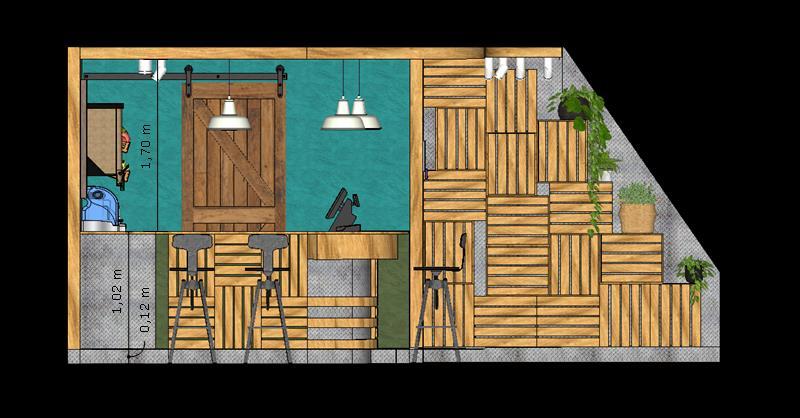

ELEVACIÓN FRONTAL ESC.

1:30

Se observa el despliegue de materialidad tanto en planchas de acero texturizado, en paneles decorativos con musgo, el uso de madera de pino en barra superior y el uso de cajones de manzana reciclados para dar un acabado rústico que nos recuerda a la campiña rural.

ELEVACIÓN LATERAL IZQUIERDA ESC. 1:30

PLANOS TÉCNICOS

En la isometría se observa el despliegue de la materialidad tanto en planchas de acero texturizado, en paneles decorativos con musgo, el uso de madera de pino en barra superior y el uso de cajones de manzana reciclados para dar un acabado rústico que nos recuerda a la campiña rural

ISOMETRÍA GENERAL ESC. 1:40

Constructivamente el proyecto cuenta con una estructura en acero galvanizado construida en seco. Toda la estructura se encuentra con juntas empernadas para su fácil armado y desarmado. Los elementos de barra cuentan con la misma estructura con acabados en planchas de acero texturizado, planchas de madera de pino, cajones de manzana, planchas de drywall ya tratadas con el acabado final para ser empernadas directamente en la estructura. Todos los mobiliarios como la contra barra con acabado de acero inox, meson de limpieza en el office, repisas de cajones de manzana, repisas para fruta y dispensador de granos son elementos sobrepuestos lo cual facilita el desmontaje y montaje a la hora de que el pop up bar cambie de ubicación. Adicionalmente en suelos se cuenta con planchas de madera osb con el acabado de láminas de piso vinílico de las cuales las juntas entradas placas posterior razón tornado serán selladas con silicona para el fácil lavado del material.

ZONIFICACIÓN Y DISTRIBUCION

DIAGRAMA DE ZONIFICACIÓN

1. Área de exposición de productos a la venta

2. Área de lavado de utensilios y vajilla

3. Área refrigeración a largo plazo

4. Área de residuos principal

5. Caja

6. Área de lavado de frutas y verduras

7. Mesón de emplatado 1 con refri mini bar y maquina de hielo por debajo

8. Área de licuado

9. Área de consumo

10. Área de corte de toppings frescos (frutas y/o verduras)

11. Mesón de emplatado 2

12. Área toppings secos y entrega para llevar

DIAGRAMA DE DISTRIBUCIÓN B.O.H. Y VENTAS

- Repisas de cajones de manzana con productos a la venta

- Lavavasos

- Fregadero de una fosa

- Basurero

- Refrigerados de 12 pies

DISTRIBUCION

DIAGRAMA DE DISTRIBUCIÓN BARRA

- Computadora de caja

- Basurero debajo de barra

- Mobiliario base con cajonería y repisa

- Recipientes metálicos empotrados en mesón para toppings secos

DIAGRAMA DE DISTRIBUCIÓN CONTRA BARRA

- Cajones de manzana como repisas de almacenaje para productos frescos

- Refrigerador tipo minibar

- Licuadoras semi industriales

- Maquina de hielo

- Fregadero de una fosa para lavado de productos frescos

ILUMINACIÓN (PARAMENTOS VERTICALES)

-

Código: L1

- MASTER VLE

Ledbulb DT5.960w E27

927g93cl G

- 2700 K

- Marca: Philips

- 806 Lm

-

Angulo: Esfera

-

Código: L4

- Master Ledstrip

4.3w930

475lm/M 5m

- 3000 K

- Marca: Philips

- 475 Lm X M

- Angulo: 60°

- Cantidad: 8m

-

- Cantidad: 1 2

Código: L2

- MASTER VLE

Ledbulb DT5.960w E27

927g93cl G

- 2700 K

- Marca: Philips

- 806 Lm

- Angulo: Esfera

- Pantalla de lampara rustica de latón

- Cantidad: 2

-

Código: L3

- MAS Ledspot

VLE D 6-50W

927 PAR20 25D

-

Codigo: l5

- Master smart ledstrip RGB

4.3w930 475lm/m 5m

- 3000 k

- Marca: philips

- 475 lm x m

- Angulo: 60°

-

2700 K

- Marca: Philips

- 500 Lm

-

Angulo: 25°

- Cantidad:6

- (Tomese en cuenta que se colocara de forma puntual en algunos, no en todos los cajones de manzana con acabados traslucidos)

- Cantidad: 32m

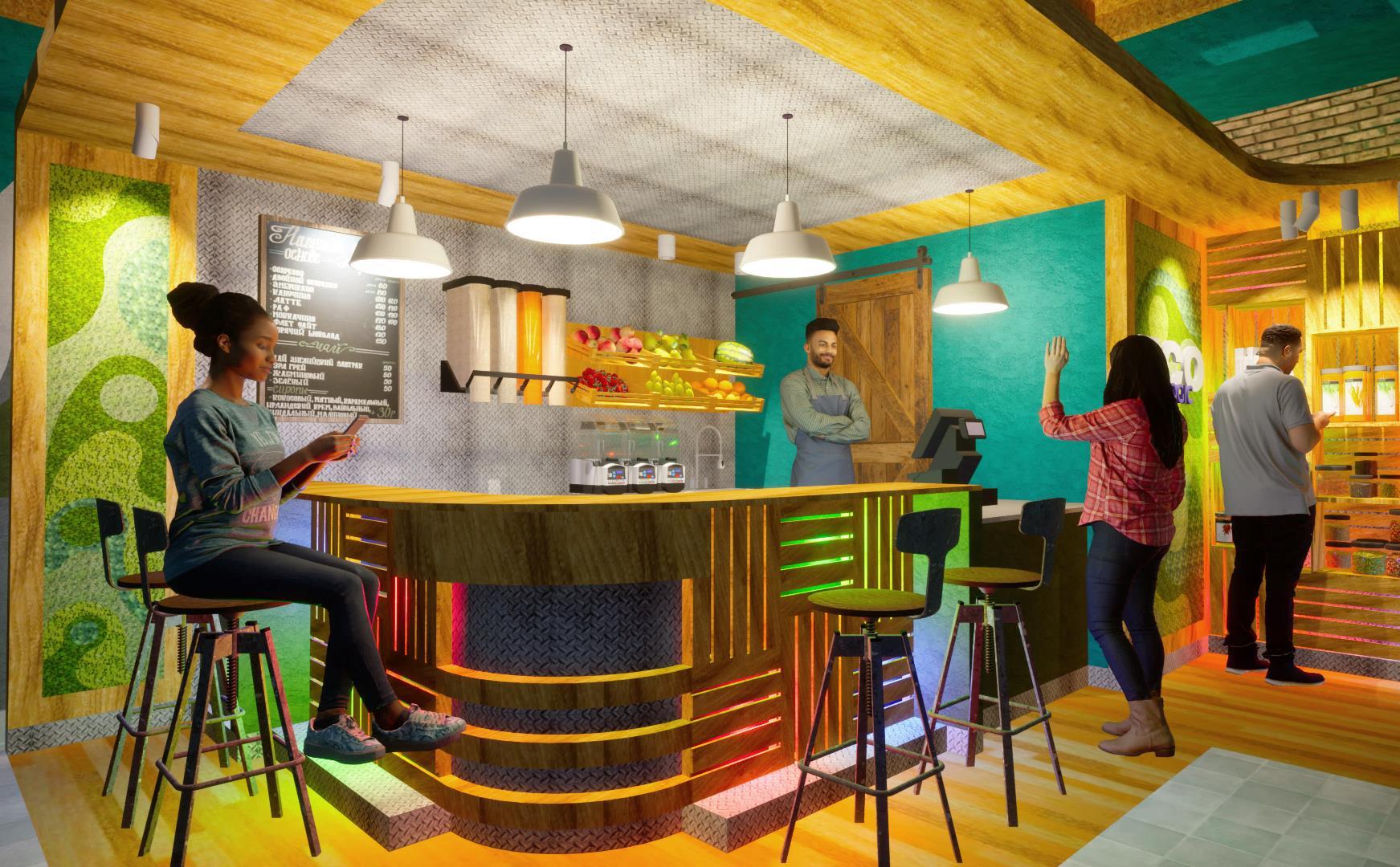

VISTAS INTERNAS / POP-UP BAR

VISTAS INTERNAS / POP-UP BAR / ILUMINACIÓN

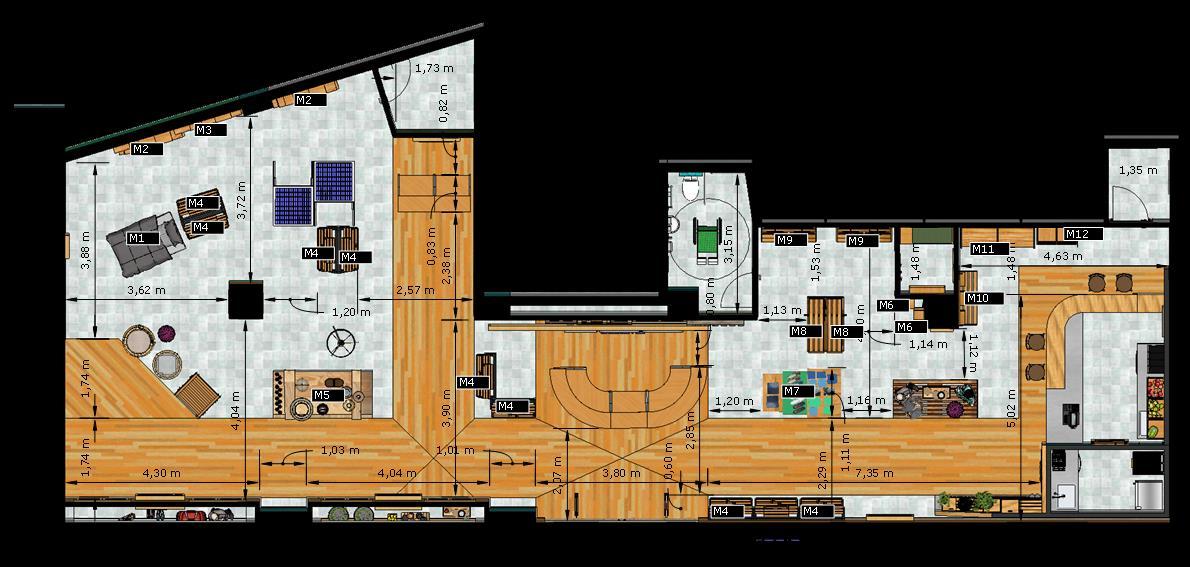

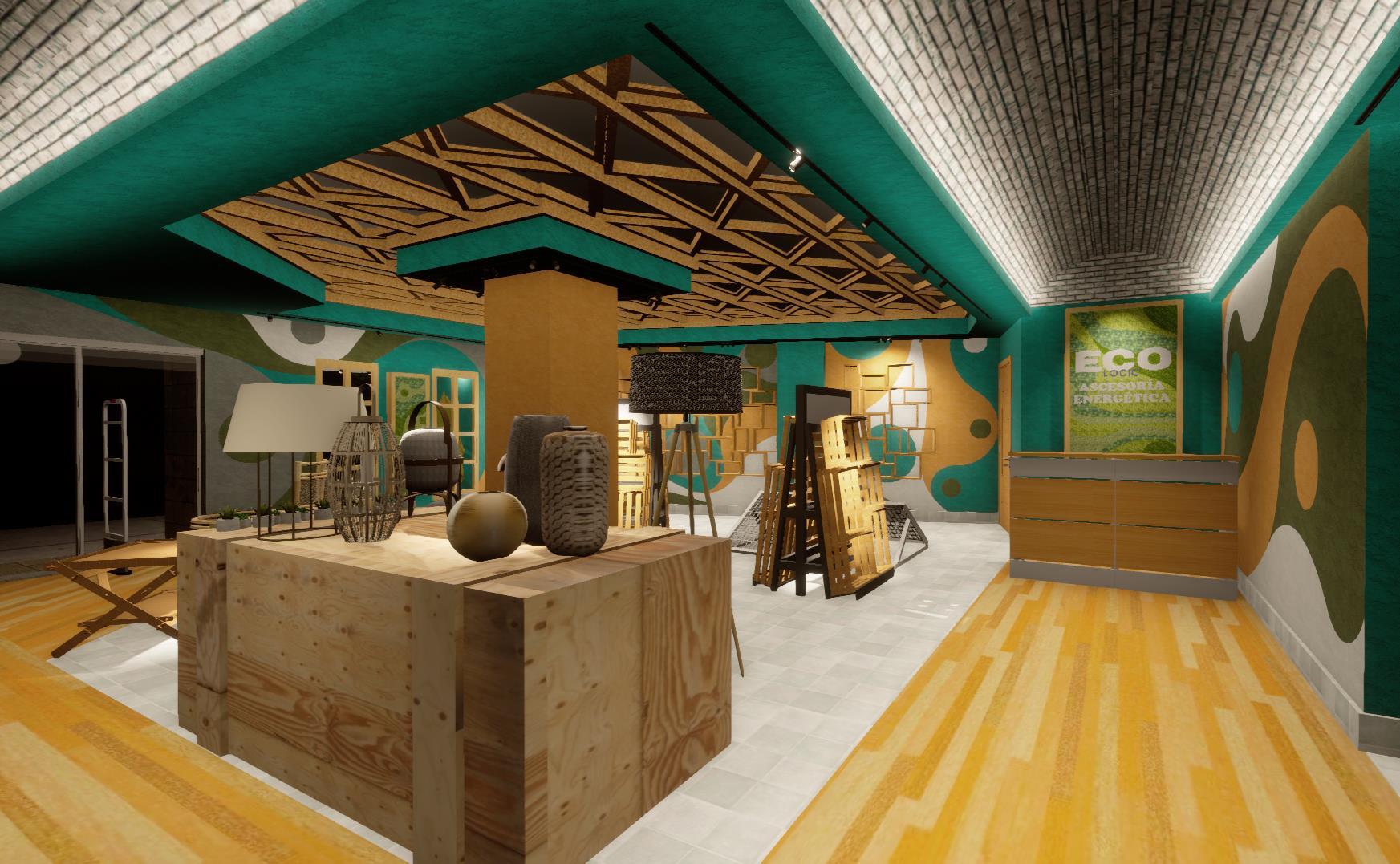

ESPACIO RETAIL ECOLOGIC

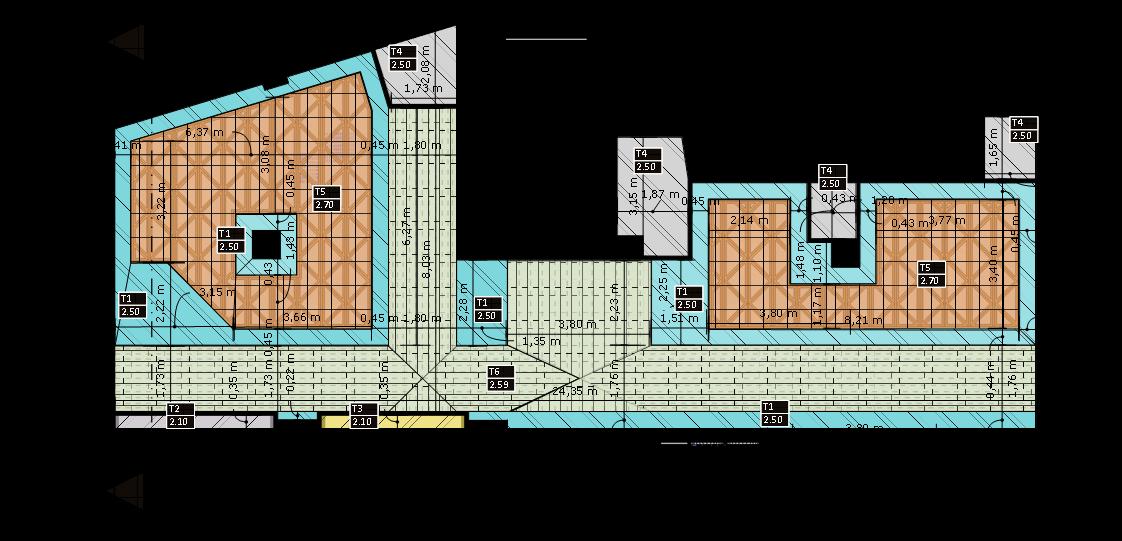

ACABADOS - TECHOS

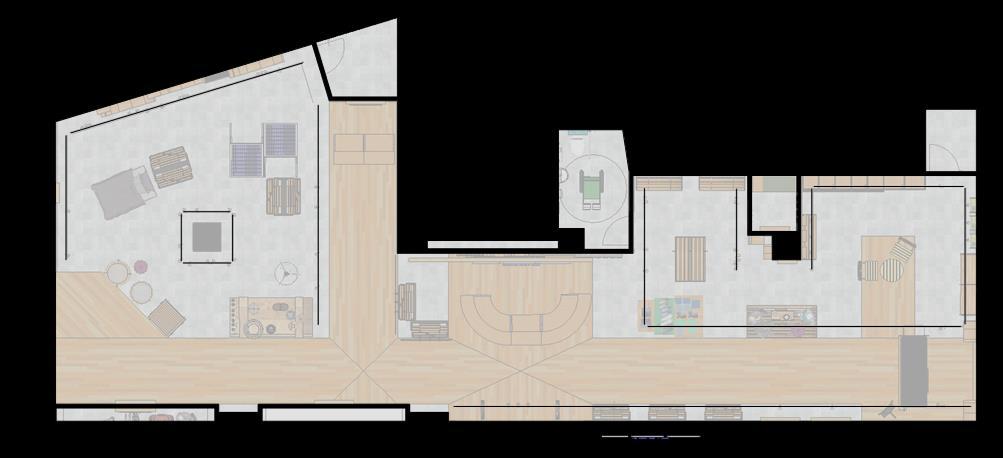

PLANO DE ACABADOS ESC. 1:100

REFERENCIAS

CODIGO GRAFICA CANTIDAD

T1 44,53 M2

T2 1,40 M2

T3 1,26 M2

T4 13,04 M2 T5 57,79 M2 T6 72,49 M2

Cielo falso de drywall con estructura metálica con acabado de masilia plástica texturizada en placa y pintado con pintura latex de interior color pantone 17-4725 tcx

Código: T1

Cielo falso de drywall con estructura metálica con acabado de masilia plástica texturizada en placa y pintado con pintura latex de interior color pantone 11-0700 tcx

Código: T2

Cielo falso de drywall con estructura metálica con acabado de masilia plástica texturizada en placa y pintado con pintura lateX de interior color pantone 15-1147 tcx

Código: T3

ACABADOS - TECHOS

PLANO DE ACABADOS ESC. 1:100

Cielo falso de drywall con estructura metálica con acabado liso en placa y pintado con pintura oleo mate de interior color pantone 17-4725 tcx

Código: T4

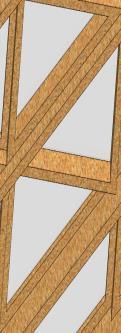

Cielo falso con estructura de madera aglomerada de capacidad estructural con paneles de vidrio esmerilado de 4mm de espesor de forma triangular

Codigo: T5

Cielo falso de drywall con estructura metálica con acabado de enchape de ladrillo blanco rustico

Codigo: t2

ACABADOS - TECHOS

PLANO DE ACABADOS ESC. 1:100

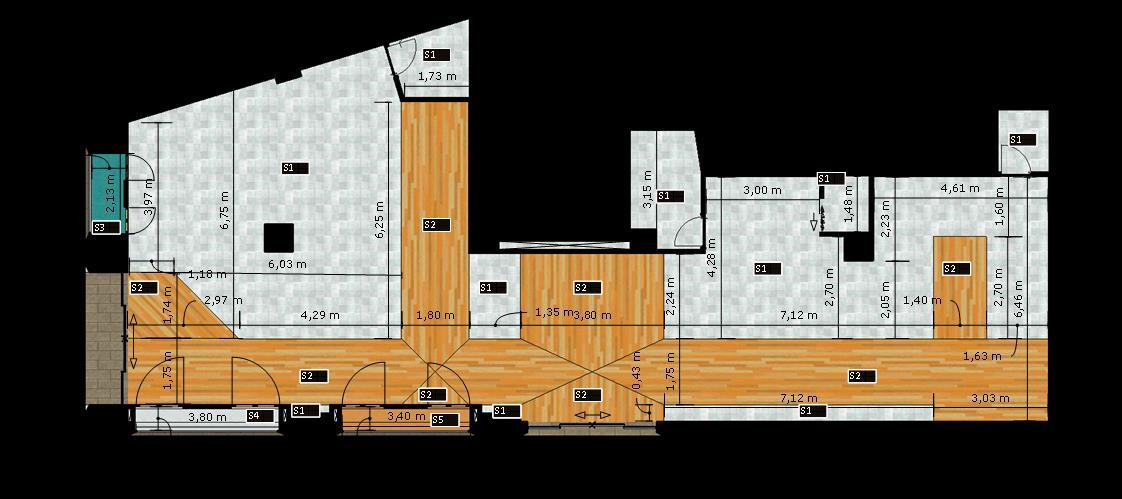

ACABADOS - SUELOS

PLANO DE ACABADOS ESC. 1:100

Suelo de cerámica rectificada 0,30 x 0,30

Suelo de porcelanato de con textura de madera clara 0,20 x 0,60

Revoque de cemento con texturizado de masilla acrílica y pintado con pintura plástica de alto trafico color pantone 17-4725 tcx

Código: S1

Código: S2

Código: S3

ACABADOS - SUELOS

PLANO DE ACABADOS ESC. 1:100

Revoque de cemento con texturizado de masilla acrílica y pintado con pintura plástica de alto trafico color pantone 11-0700 tcx

Revoque de cemento con texturizado de masilla acrílica y pintado con pintura 15-1147 tcx

Código: S4

Código: S5

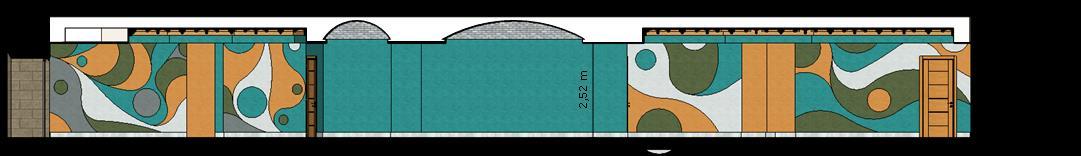

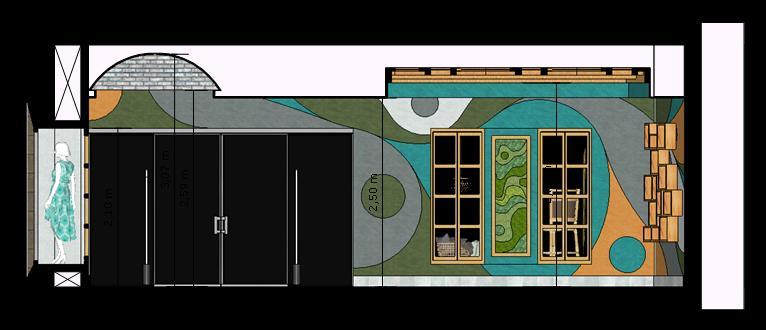

ACABADOS – PARAMENTOS VERTICALES

PLANO DE ACABADOS ESC. 1:100

Mural en revoque de yeso con acabado de masilia plástica texturizada en el paramento y pintado con pintura látex de interior color pantone 17-4725 tcx , 15-1147 tcx, 11-0700 tcx , 19-0231 tcx y 14-4304 tcx.

Zócalo de cerámica blanca

Revoque de yeso con acabado de masilia plástica texturizada en el paramento y pintado con pintura látex de interior color pantone 17-4725 tcx

Con zócalo de cerámica blanca

Código: P2

Código: P1

Revoque de yeso con acabado de masilia plástica texturizada en el paramento y pintado con pintura látex de interior color pantone 11-0700 tcx Con zócalo de cerámica blanca

Código: P4

Revoque de yeso con acabado de masilia plástica texturizada en el paramento y pintado con pintura látex de interior color pantone 15-1147 tcx Con zócalo de cerámica blanca

Código: P3

Revoque de yeso con acabado liso en el paramento y pintado con pintura látex de interior color pantone 11-0700 tcx Con zócalo de cerámica blanca

Código: P5

PLANO DE ACABADOS ESC. 1:100

ACABADOS – PARAMENTOS VERTICALES

ACABADOS – PARAMENTOS VERTICALES

PLANO DE ACABADOS ESC. 1:100

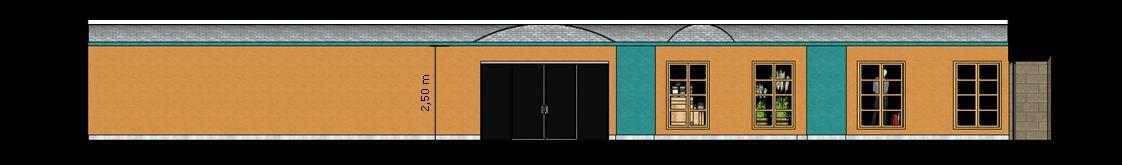

CORTE

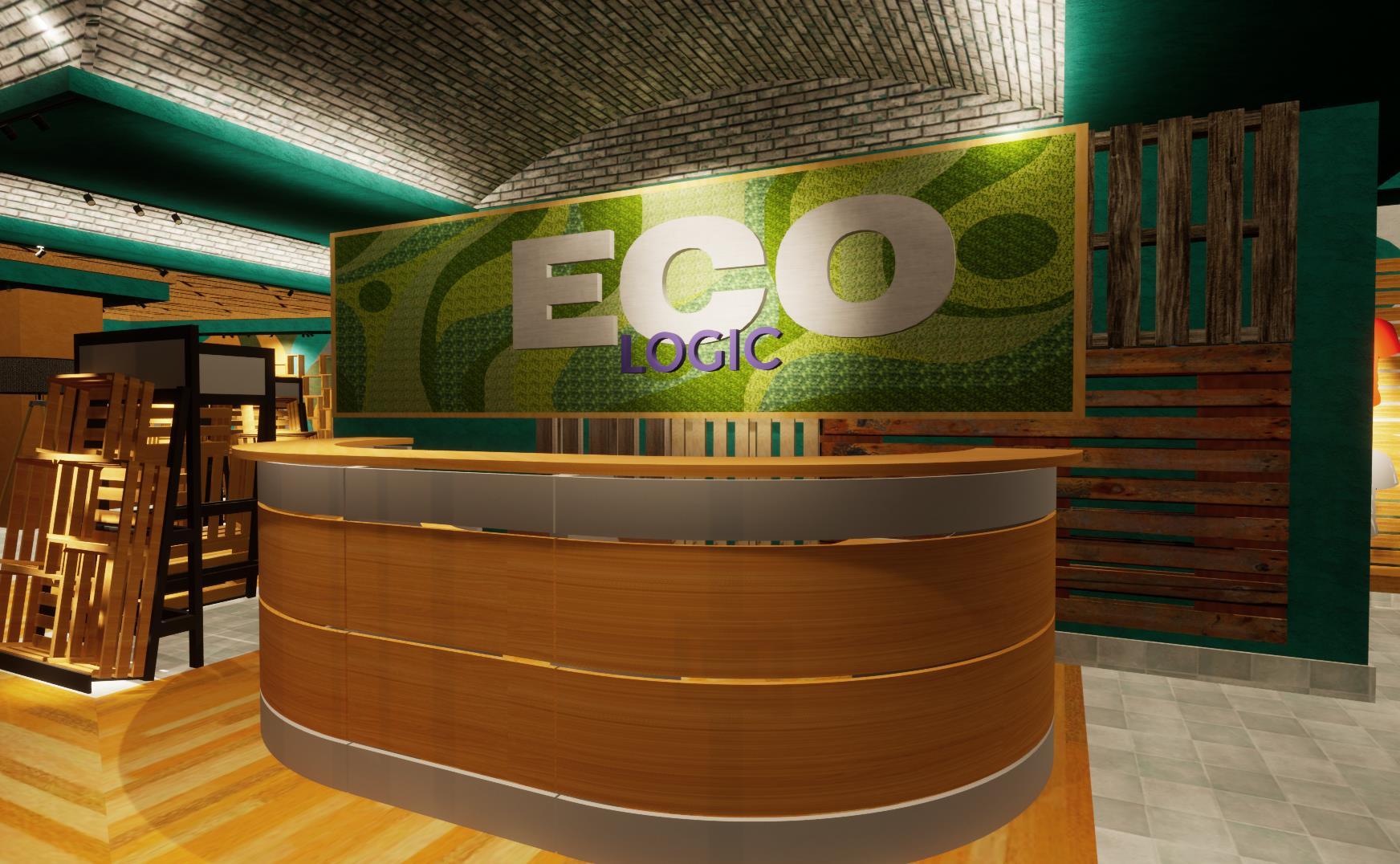

MOBILIARIOS ESTANDAR

- 1 Unidades

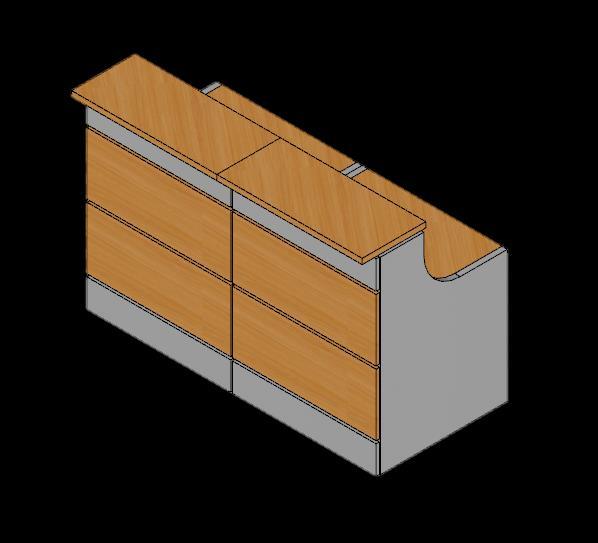

- Tipo: Mostrador lineal

-

Proveedor:

Muebles Silveira

- Costo: 700 Usd

- 1 Unidades

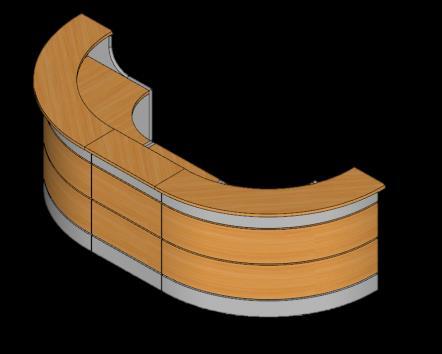

- Tipo: Mostrador curvo

-

Proveedor:

Muebles Silveira

- Costo: 1500 Usd

- 4 Unidades

- Tipo: Silla alta de bar rustica

-

Proveedor:

Muebles Silveira

- Costo: 150 Usd

ME1

ME2

ME3

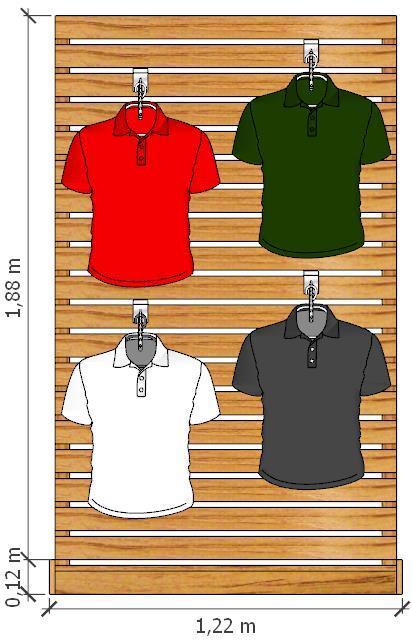

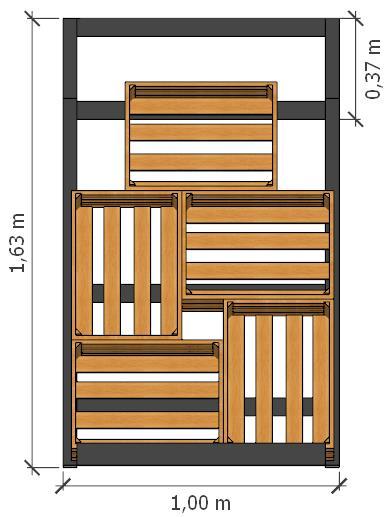

MOBILIARIOS A MEDIDA

- 1 Unidades

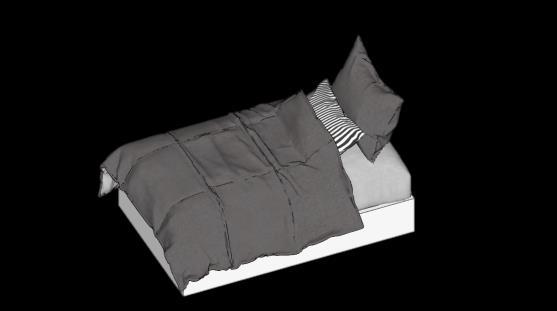

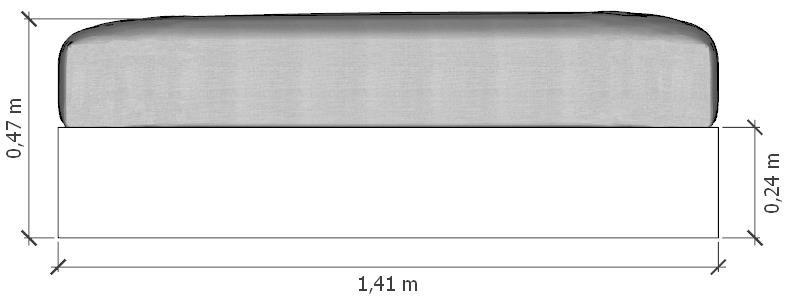

- Tipo: Cama

- Proveedor: MAD Center

- 1 Unidades

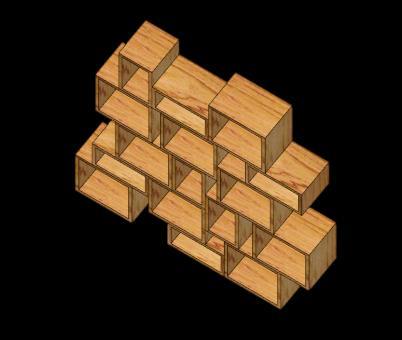

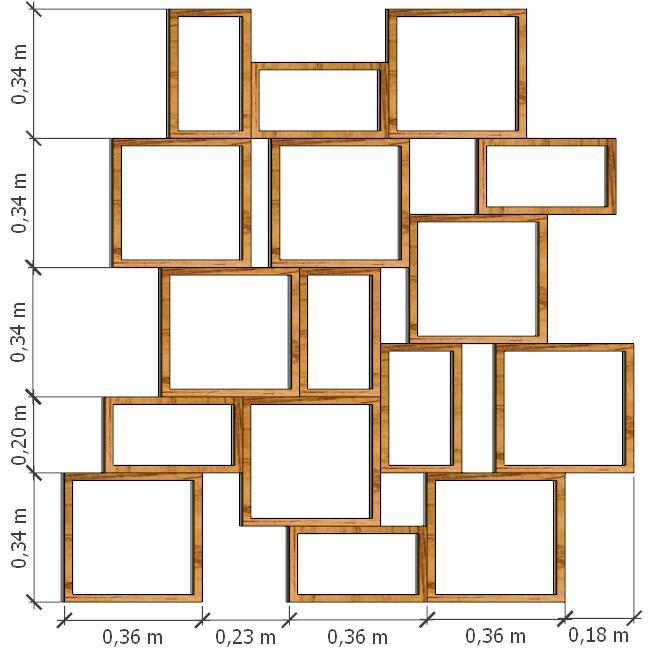

- Tipo: Repisa modular

- Proveedor: MAD Center

M1

M2

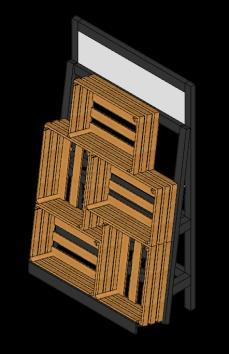

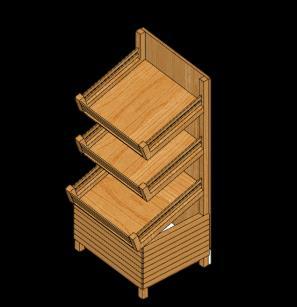

MOBILIARIOS A MEDIDA

M4 - 9 Unidades

- Tipo: Repisa modular

- Proveedor: MAD Center

M9 - 2 Unidades

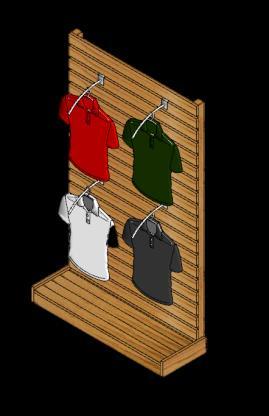

- Tipo: exhibidor ropa

Proveedor: MAD Center

M11 - 1 Unidades

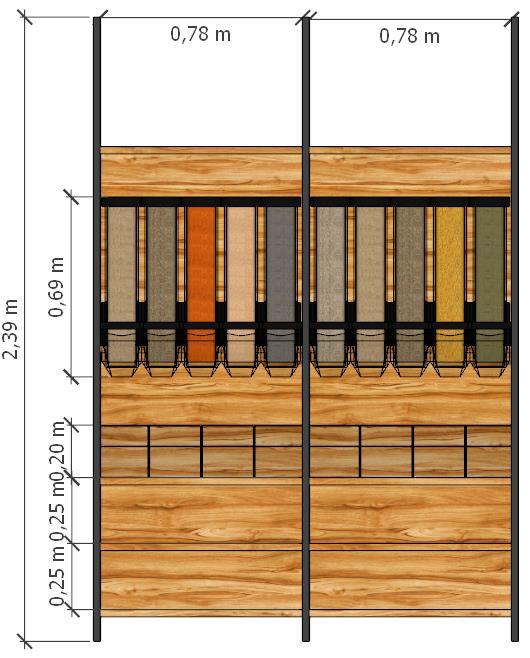

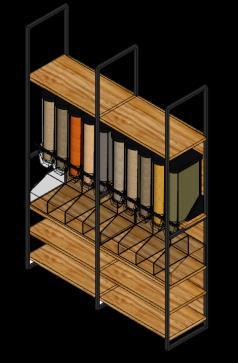

- Tipo: almacenamiento venta a granel

Proveedor: MAD Center

M5 - 1 Unidades

- Tipo: Mesa exhibidor

- Proveedor: MAD Center

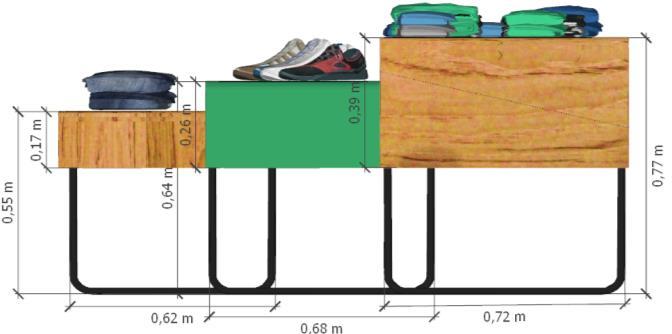

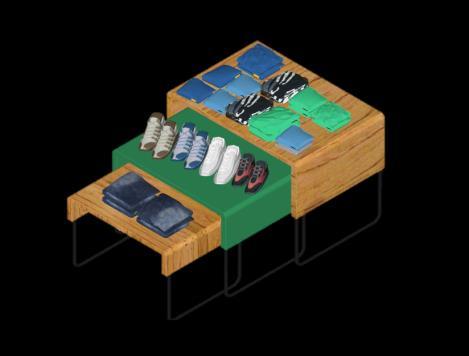

M7 - 1 Unidades

- Tipo: Conjunto mesas exhibición

- Proveedor: MAD Center

M12 - 1 Unidades

- Tipo: repisa venta a granel

- Proveedor: MAD Center

VISTA INTERNA – SECTOR ECOLOGIC FASHION

VISTA INTERNA – INGRESO OESTE – ECOLOGIC HOME

VISTA INTERNA – ECOLOGIC HOME

VISTA INTERNA – INGRESO SUR - CAJA

JHONNY DELGADILLO VACA Arquitecto
