JHONATA KENNEDY PORTFÓLIO PROJETOS DE ARQUITETURA 2020-2023 arquiteto e artista 3d +55 83 9 8790 6218 jhonata.kenedy@gmail.com CAU number: A242636-6

ARQUITETO

SOBRE O PROFISSIONAL

Sou Arquiteto e Urbanista com sólida experiência no desenvolvimento de projetos para edifícios residenciais e interiores, minha expertise abrange também a visualização arquitetônica 3D (Archviz).

Ao longo da minha carreira, sempre priorizei a representação gráfica de alta qualidade e a excelência técnica nos projetos que desenvolvo. Meu interesse constante em aprimorar e otimizar o desenvolvimento de projetos me levou a explorar a metodologia BIM, dominando softwares padrão do mercado, como Revit e Archicad.

Além disso, expandi meu conhecimento e habilidades na área de visualização arquitetônica em 3D. Acredito que a representação técnica em 2D por si só não é suficiente para que os clientes compreendam os espaços. Por isso, busquei ao longo de vários anos dominar recursos de visualização através da modelagem 3D e renderização.

Minha abordagem visa alcançar um alto nível de qualidade nos projetos arquitetônicos, sendo tecnicamente impecáveis para a execução e, ao mesmo tempo, funcionais, estéticos e compreensíveis ao cliente.

Durante minha trajetória profissional, atuei em uma Construtora e Incorporadora experiente no setor durante 6 anos e meio dos quais 4 anos como arquiteto desempenhando um papel crucial no desenvolvimento de 5 projetos arquitetônicos para edifícios residenciais multifamiliares, variando em diferentes escalas.

OComo Arquiteto autônomo, explorei projetos na área comercial, residencial e de interiores, demonstrando minha versatilidade e capacidade de adaptação a diferentes estilos de design e preferências dos clientes.

Sigo buscando oferecer soluções arquitetônicas distintas e personalizadas para atender às necessidades específicas de cada projeto e cliente.

flat casa del mar casa mônica dias casa pré-fabricada cozinha BM Gazebo cine paradiso ..................4-11 ..................14-23 ..................24-33 ..................34-39 ..................40-48

sumário

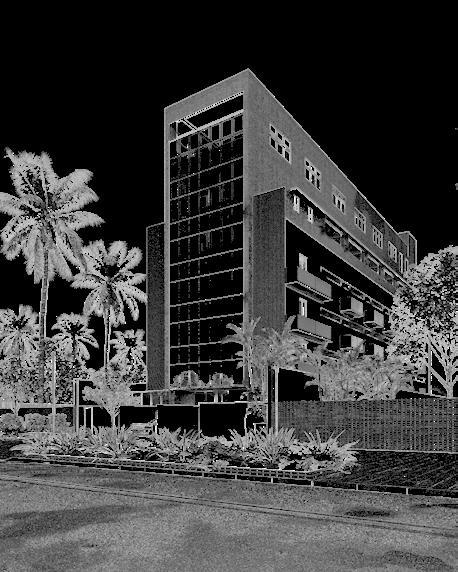

FLAT CASA DEL MAR

FLAT CASA DEL MAR

LOCAl: JOÃO PESSOA, PARAÍBA, BRAsIL ano conclusão: 2021

Localizado na Avenida Argemiro de Figueiredo no bairro Jardim Oceania, próximo à belíssima orla de João Pessoa, este projeto se desdobra como um edifício do tipo flat. O empreendimento apresentou um desafio único - viabilizá-lo financeiramente respeitando as restrições de altura estabelecidas para edifícios na faixa de 500metros da orla de João Pessoa.

Dada a orientação solar, uma decisão estratégica foi posicionar praticamente todas as unidades voltadas para o sul, garantindo ventilação e luz solar em condições ideais. Essa decisão resultou em um edifício com uma forma laminar com uma sofisticada fachada frontal voltada para o leste.

Com 5 andares, incluindo 2 pavimentos-tipo, os apartamentos são contemplados com vagas individuais de estacionamento no térreo e semi-subsolo, com a área de lazer cuidadosamente disposta ao longo de toda a cobertura. O deslocamento vertical é dado por meio de um núcleo de elevador e escada na extremidade oeste do edifício que por sua vez configura-se como uma barreira de calor.

DESENHOS

FLAT CASA DEL MAR cobertura

DESENHOS

escala 1:150 7 2 4 10 1 3 5 0 1 PLANTA DA COBERTURA ESCALA: 1/75 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 ÁREA DESCOBERTA(PISO DO 4º PAV.) + 12.485 VAZIO RAMPA SOBE 8.33% marquise A marquise vazio vazio vazio vazio vazio vazio laje-teto do térreo laje de piso do térreo laje-teto do térreo ESPAÇO PARA OBRA DE ARTE ELEVADOR SOBE A o acesso do cadeirante é feito da cadeira-de-rodas para a borda da piscina que está a 45 cm do piso e portanto na altura do assento da cadeira-de-rodas, conforme o item 10.12.2.1 da NBR 9050 B B shaft PCF1 HALL A= 3.31 m² 18.20 V2 JA16 JA17 CIRCULAÇÃO 18.185 A= 16.01 m² WC P.C.D PM5 PM5 A= 3.00 m² WC P.C.D A= 3.00 m² FEM. MASC. + 18.20 18.20 PM6 CALHA RAMPA SOBE 8.33% + 19.00 DECK + 19.45 ALTURA DA BORDA + 18.20 SOBE SOBE JA15 barras de apoio p/transferência do P.C.D: espaço mínimo na norma 60cm JA15 área p/ jardineiras de fibra SOBE projeção chapim projeção chapim projeção alvenaria projeção alvenaria projeção alvenaria projeção alvenaria PISCINA INFANTIL PISCINA FAMILIAR área p/ jardineiras de fibra projeção da coberta projeção alvenaria projeção alvenaria A A projeção alvenaria projeção alvenaria projeção alvenaria + 18.20 DESCE + 19.45 R1.4 R1.156 .45 R2.5 R2.7 .34 R2.5 R2.5 COPA A= 3.48 m² .2 3.927 B B PS1 JA16 JA16 JA16 JA16 JA16 JA16 JA16 JA16 JA16 JA16 JA18 JA17 JA17 .19 2 .13 .2 1.16 .25 .25 .5 2.23 5(RECUO FRONTAL) 2 .1 .15 .16 .5 .35 4.88 .35 .35 .35 4.98 .35 4.98 .35 4.98 .35 4.905 .5 1.385 .1 1.6 .15 .85 1.2 .5 3.085 .2 .15 .15 .35 6.14 .35 4.08 1.2 .09 1.2 .13 1.45 .19 4.5 4.08 (RECUO LATERAL 4º-5ºPAV) 4.08(RECUO LATERAL 4º-5º PAV) 4.08 4.08(RECUO FUNDOS) 4.08 4.08 32.505 3.26 5.155 .5 4.98 4.98 .5 4.08 4.5 4.5 .15 .5 34.53 3.26 4.08 3.63 4.5 50 15 50 15 1.2 2 3.7 .13 4.08(RECUO LATERAL 4º-5ºPAV) .19 4.08(RECUO LATERAL 4º-5º PAV) 1.2 .9 1.2 .05 .1 .15 .2 .05 1.2 .11 .4 .2 .11 .11 .71 .05 .11 .6 .11 .2 2.16 .8 .25 .56 .65 .09 .09 .28 .28 .28 .28 .03 .28 .28 .28 .03 1.15 1.06 .21 1.99 .15 .03 .28 .28 .28 .03 1.2 1.2 .15 1 .15 .15 .6 .15 .05 .05 .54 .01 1.2 .1 .86 .34 .1 .34 .3 .09 .15 1.5 .15 .5 3.58 4.08 .3 1.425 1.2 3 .15 3.04 .15 .25 .1 1.5 .3 9.6 .3 9.55 .3 .3 5.58 3.655 .45 .825 .15 .45 .15 1.2 1.1 1.2 .78 15.99 .125 .2 .125 .825 .15 .45 .15 .1 1.5 .35 .35 .9 .35 .35 .35 .35 6.051 1.209 1.235 .35 .1 .25 .14 2.4 .45 1.85 .25 .15 .14 1.2 .25 .25 .15 .1 1.5 .15 1.66 1.65 .15 4.08 2.5 1.5 3.29 1.75 .15 .15 .125 .2 .125 7.467 1.073 .277 .88 .693 .727 2.4 .25 4.7 .14 1.45 1.344 2.59 7.335 2.5 3.655 .45 .825 .25 .34 .7 .75 .35 .95 .83 .2 .09 .86 .86 1.5 1.5 .09 1.75 .1 .2 .125 .125 .15 .15 .1 .15 2.35 1.5 .15 2.35 .15 .1 .45 .05 .5 .35 .35 1.88 1.98 3 .35 1.98 .35 1.98 3 .35 1.98 .35 1.98 .35 1.08 .35 1.98 .35 1.98 .35 1.98 3 .35 .35 1.98 .8

1º PAVIMENTO TIPO (x 3)

FLAT CASA DEL MAR

DESENHOS

escala 1:150 8 2 4 10 1 3 5 0 4 PLANTA DO PAV. 1º - 3º ESCALA: 1/75 A A 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 SALA QUARTO QUARTO COZINHA VARANDA COZINHA SERVIÇO COZINHA COZINHA COZINHA COZINHA SALA COZINHA CIRCULAÇÃO projeção alvenaria vazio vazio vazio vazio vazio vazio laje-teto do térreo laje de piso do térreo laje-teto do térreo laje do reservatório inferior (RECUO LATERAL) PAV 1º-3º) (RECUO LATERAL) PAV 1º-3º) ESPAÇO PARA OBRA DE ARTE ELEVADOR SOBE A exaustão mecânica exaustão mecânica exaustão mecânica exaustão mecânica exaustão mecânica exaustão mecânica Ø1.5 Ø1.5 Ø1.5 B B ÁREA DA UNIDADE = 49.71 m² ÁREA DA UNIDADE = 49.71 m² ÁREA DA UNIDADE = 49.71 m² ÁREA DA UNIDADE = 59.96 m² ÁREA DA UNIDADE = 49.71 m² ÁREA DA UNIDADE = 49.71 m² ÁREA DA UNIDADE = 49.71 m² shaft A= 7.72 m² A= 7.39 m² A= 10.89 m² A= 8.89 m² A= 4.17 m² A= 3.64 m² HALL A= 6.68 m² A= 51.17 m² A= 1.83 m² A= 7.08 m² SALA A= 9.81m² VARANDA A= 4.17 m² A= 2.61 m² WCB QUARTO QUARTO A= 9.30 m² A= 9.59 m² HALL A= 2.06m² HALL A= 0.81m² SALA QUARTO QUARTO SERVIÇO VARANDA SERVIÇO A= 9.30 m² A= 7.08 m² A= 9.81 m² A= 9.59 m² A= 4.17 m² A= 1.83 m² WCB A= 2.61 m² A= 1.83 m² A= 7.08 m² SALA A= 9.81m² VARANDA A= 4.17 m² A= 2.61 m² WCB QUARTO QUARTO A= 9.30 m² A= 9.59 m² HALL A= 0.81m² HALL A= 0.81m² SALA QUARTO QUARTO SERVIÇO VARANDA SERVIÇO A= 9.30 m² A= 7.08 m² A= 9.81 m² A= 9.59 m² A= 4.17 m² A= 1.83 m² WCB A= 2.61 m² A= 1.83 m² A= 7.08 m² SALA A= 9.81m² VARANDA A= 4.17 m² A= 2.61 m² WCB QUARTO QUARTO A= 9.30 m² A= 9.59 m² HALL A= 0.81m² HALL A= 0.81m² proj. apoio do móvel A= 6.75 m² A= 19.56 m² QUARTO A= 9.65 m² QUARTO A= 12.23 m² WCB A= 3.04 m² HALL A= 1.7m² WCB A= 2.61 m² HALL A= 1.93m² PM1 PM2 PM2 PM2 PM2 PM2 PM2 PM1 PM1 PM2 PM2 PM2 PM2 PM2 PM2 PM1 PM1 PM2 PM2 PM2 PM2 PM2 PM2 PM1 PM1 PM2 PM2 PM2 PM4 PCF1 PV3 PV3 PV3 PV3 PV3 PV4 PA1 PA2 PA1 PA3 PA1 PA3 PA1 PA3 PA1 PA3 PA1 PA3 JA4 JA5 JA6 JA7 JA5 JA4 JA4 JA5 JA5 JA4 JA4 JA5 JA5 JA4 JA7 JA7 JA7 JA7 JA6 JA8 JA9 V2 CV1 WCB UNIDADE ADAPTADA OU ACESSÍVEL: SE REPETE ATÉ O 3º PAV. TOTALIZANDO 3 UNIDADES = 10% DO GERAL VER PROJETO REFORMA PARA ADAPTAÇÃO DA UNIDADE PARA ACESSIBILIDADE. VER DESENHOS 21 22 NA FOLHA exaustão mecânica (RECUO LATERAL) PAV 1º-3º) A B B ÁREA TÉCNICA VENEZIANA DA ÁREA TÉCNICA alvenaria p/passagem de tubulação de ar-condicionado PS1 2 1.2 .13 2.08 2 2.08 2 1.56 4.405 5(RECUO FRONTAL) .15 2.5 .1 1.5 .1 .86 .25 .86 .1 1.5 .1 2.5 .15 2.5 .1 1.5 .1 .86 .1 1.5 .1 2.5 .15 .15 5.23 .15 5.18 .15 5.18 .15 5.18 .15 5.18 .15 5.18 .15 2.54 2.54 5(RECUO FRONTAL) 1.6 .11 1.6 .15 5.83 .5 .5 .15 2.05 .15 2.5 .1 1.5 .1 .86 .1 1.5 .1 2.5 .15 4.53 .15 1.865 .3 1.1 4.23 1.1 4.23 1.1 4.23 1.1 4.23 1.1 .15 3.15 .15 .54 .1 .6 .1 3.05 .15 1.35 .15 2 .2 1.2 .13 2.23 .5 .58 1.35 .15 .15 .9 2.83 .1 1.25 .15 .5 1.85 .1 .15 4.5 .15 .15 1.93 .35 2.895 .1 .5 .35 .58 .15 .15 .15 1.2 .1 .97 .86 .1 .13 .1 .32 2.895 .15 .05 3.3 .45 1.425 .15 .1 1.58 .1 .55 2.895 .15 .1 .15 .1 3.28 .49 .7 .365 .15 .86 1.785 .645 .78 .45 4 .1 3.375 .15 1.2 .15 .1 .09 2.45 .15 2.45 .09 .1 2.54 .15 2.54 .1 .09 2.45 .15 2.45 .09 .1 2.54 .15 2.54 .1 .09 2.45 .15 2.45 .09 .1 2.54 .15 2.69 .1 1.68 .66 .2 .15 .5 2.59 .15 .8 2.16 .2 5.69 .33 .1 1.6 3.26 .15 .19 .58 1.35 .645 2.975 .1 .58 1.2 .15 6.84 4.08 4.08 1.85 1.85 1.85 1.85 4.08 4.08 .9 .1 2.54 .15 2.54 .1 .9 .1 1.54 .15 1.54 .1 .9 .1 2.54 .15 2.54 .1 .9 .1 1.54 .15 1.54 .1 .9 .1 2.54 .15 2.54 .1 .9 .1 1.54 .15 .71 .1 .9 .1 3.09 .1 4.5 4.5 .9 .25 .86 .25 .86 1.2 .16 4.08 1.55 2.05 2.05 2 .34 .15 2 2 15 50 15 50 .15 1.2 .15 3.445 .1 .83 .1 .9 .1 3.675 .15 .2 1.6 .1 2.575 .15 1.85 .9 2.775 .05 2 .15 1.2 .15 3.445 .1 .83 .1 .9 .1 3.675 .15 .2 1.6 .1 2.575 .15 1.85 .9 2.775 .05 2 .15 3.445 .1 .83 .1 .9 .1 3.675 .15 .2 1.85 .15 3.445 .1 .83 .1 .9 .1 3.675 .15 .2 1.85 .15 3.445 .1 .83 .1 .9 .1 3.675 .15 .2 1.85 .25 .25 .25 .25 .25 1.83 .83 .71 1.83 .83 .71 1.83 .83 .71 1.83 .83 .71 1.83 .83 .71 .5 2.04 .15 2.04 .5 .1 2.54 .15 2.54 .1 .5 2.04 .15 2.04 .5 .1 2.54 .15 2.54 .1 .5 2.04 .15 2.04 .5 2.54 .15 4.98 .35 .47 .03 4.5 .1 2.54 .15 1.06 .55 1.65 .15 4.08(RECUO FUNDOS) .1 1.3 1.2 1.2 .9 1.2 1.2 .83 .71 1.35 .645 2.775 .1 .58 1.2 .15 .9 1.75 2.05 1.35 .645 2.775 .1 .58 1.2 .15 .9 1.75 2.05 .83 .83 .83 .6 3.83 11.25 11.25 1.2 .11 .4 .11 .05 .71 .1 1.7 .2 1.16 .11 .11 2.19 1.66 .3 1.17 .09 .28 .28 .28 .28 .09 1.2 .65 .09 .2 .03 .28 .28 .28 .03 1.15 .25 4.08 .03 .84 .03 1.2 .15 1 .15 .15 .6 .15 .05 .05 1.99 1.615 .94 .8 .5 .62 .62 .62 .62 .04 .03 .03 .04 .04 .03 .03 .04 .04 .03 .03 .04 1.53 1.53 1.53 1.53 1.53 1.53 .86 .6 .1 1.55 .14 .3 .95 .3 1.2 .18 .12 1.8 .9 .15 .58 1.6 .1 2.57 .15 4.3 .05 2 1.37 1.2 .58 2.06 2.24 .1 .8 .8 .15 1.68 .86 .95 .1 1.2 1.175 .69 .15 .175 .15 1 2.315 .56

2º PAVIMENTO TIPO (x2)

FLAT CASA DEL MAR

DESENHOS

escala 1:150 9 2 4 10 1 3 5 0 5 PLANTA DO 4º - 5º PAV. ESCALA: 1/75 A A 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 QUARTO SALA QUARTO SUÍTE SERV. STUDIO COZINHA HALL projeção da marquise W.C.B SALA SUÍTE COZINHA SERV. HALL HALL SERV. projeção da marquise laje de piso do pavimento imediatamente abaixo( 4º pav.) laje de piso do 1º pav tipo vazio vazio vazio vazio vazio vazio vazio ESPAÇO PARA OBRA DE ARTE ELEVADOR SOBE A Ø1.5 Ø1.5 Ø1.5 B B ÁREA DA UNIDADE = 56.71 m² ÁREA DA UNIDADE = 56.71 m² ÁREA DA UNIDADE = 41.86 m² ÁREA DA UNIDADE = 59.84 m² HALL A= 7.34 m² shaft CIRCULAÇÃO A= 37.24 m² A= 16.84 m² A= 1.89 m² A= 1.625 m² A= 3.02m² A= 3.31 m² W.C.B A= 2.6m² A= 9.87m² + 15.335 15.35 + 15.35 + 15.35 + 15.35 15.35 + 15.335 + 15.35 W.C.B SALA SUÍTE COZINHA SERV. HALL A= 7.34 m² A= 16.84 m² A= 1.89 m² A= 1.625 m² A= 3.02m² W.C.B A= 2.6m² A= 9.87m² SALA COZINHA A= 7.34 m² A= 17.05 m² A= 7.84m² + 15.35 15.35 + 15.35 15.35 + 15.35 + 15.35 + 15.35 + 15.35 + 15.35 W.C.B A= 1.51m² +15.35 A= 3 m² + 15.35 A= 12.30 m² A= 9.45 m² A= 1.5 m² A= 9.49 m² + 15.35 15.35 A= 12.42 m² 15. 35 A= 1.83m² A= 3.24m² + 15.35 PCF1 PM1 PM2 PM2 PM4 PM3 PM3 PM1 PM2 PM2 PM4 PM3 PM3 PM1 PM2 PM4 PM4 PM1 PM4 PM2 PM2 V2 JA10 JA11 JA11 JA11 JA11 JA11 JA11 JA12 JA12 JA13 JA9 JA9 JA8 JA8 JA10 JA10 JA3 JA3 JA3 JA3 JA3 JA3 JA14 CV1 exaustão mecânica do wcb QUARTO A= 7.57m² + 15. 35 QUARTO A= 7.57m² + 15.35 A B B PS1 W.C.B A= 2.725m² A= 2.725m² W.C.B PM3 PM3 .15 1.65 .5 4.83 .5 4.83 .5 4.83 .5 4.83 .5 4.83 .5 1.5 1.33 .5 4.805 .35 .35 .15 .2 1.16 .28 .28 .28 1.15 .25 2.42 2.46 .25 2.43 .1 2.55 .25 2.42 2.46 .25 2.43 .1 2.55 .25 2.505 2.575 .25 2.465 .15 2.465 .25 .95 .3 .15 .3 .95 .15 2.13 .35 5(RECUO FRONTAL) .35 3.44 .1 2.6 .35 .15 4.93 2.33 .1 1.6 .15 4.93 1.6 .15 4.83 .475 1.6 .1 1.815 .03 2.78 .1 2.6 .15 .6 .1 2.78 .1 2.6 .15 .6 .1 2.715 .15 2.615 .1 1.248 .15 1.235 .165 2.13 .35 .5 .1 .6 .15 1.2 .9 1.2 .16 .19 .13 1.66 1.65 .15 .86 .75 2.6 .6 .1 4.93 .15 5.03 .205 .1 1.55 .15 2.615 .1 1.35 .15 3.95 .3 .03 .1 2.6 .75 .86 .6 .1 4.93 .15 1.2 1.63 .1 1.36 .1 2.18 .15 .15 2.18 .1 1.36 .1 2.8 .15 .9 3.58 .9 1.02 .25 2.79 .13 2.4 .15 1.5 .15 .86 .13 1.2 1.45 .05 .15 1.65 1 1.32 .86 .75 .6 1.03 1.03 1.17 .86 .75 .6 1.03 1.03 1.13 .86 .5 .025 2.44 .66 .1 2.715 1.65 .15 1.2 .15 .59 .1 .15 1.25 .1 2.33 .1 1.35 .1 .1 1.35 .1 .1 .1 .1 .15 .86 .1 3.46 .13 .1 .47 .1 .47 .1 .1 .1 .64 .25.1 .6 1.02 .25.1 .6 1.02 .135 .12 .1 4.08(RECUO LATERAL 4º-5º PAV) 4.08(RECUO LATERAL 4º-5º PAV) 4.08(RECUO LATERAL 4º-5ºPAV) 4.08(RECUO LATERAL 4º-5º PAV) 4.5 4.08(RECUO FUNDOS) 4.08(RECUO FUNDOS) .5 3.58 .5 3.58 4.08 4.08 4.08 1.4 4.08 4.08 4.08 4.08 4.5 .34 1.06 .1 .03 4.5 4.5 4.08 4.08 4.33 4.43 4.5 1.3 .1 .9 .1 2.79 .13 .5 3.58 1.25 1.3 .1 .9 .1 2.79 .13 .5 3.58 1.4 .12 .12 1.63 .1 3.46 .13 .12 4.08 1.4 2.4 1.5 .15 .86 .13 .5 3.58 .25 1.2 .05 .15 .86 .13 .5 3.58 1.96 .1 .5 2.55 .13 4.08 1.265 .1 .77 .83 .5 .8 .9 .15 1.3 .15 3.66 .1 1.2 .1 .2 .8 .73 .8 .5 .8 .73 .8 .5 .52 1.6 .7 .8 .68 .7 .8 50 15 50 15 1.2 .1 .66 .24 .1 .26 2.55 .13 .1 1.35 .1 1.35 1.2 .56 .09 .21 .05 .11 .6 .11 2 1.485 .16 .2 2.16 .8 .25 1.2 1.2 .71 .11 .54 .6 .6 1.2 .09 1.12 .09 1.2 .03 .65 .4 .03 .03 .03 .28 .28 .28 4.08 1.3 .05 .05 .86 .86 .76 1.99 .9 .9 .9 .05 .15 .15 .15 1.5 .15 .15 .2 .2 1.655 1.65 4.4 .82 .41 .9 .4 .6 .3 .75 .75 .6 .3 4.33 .75 2.4 .6 .3 .68 .76

DESENHOS FLAT CASA DEL MAR

escala 1:200 10 2 4 10 1 3 5 0 6 CORTE AA ESCALA: 1/100 tampa de acesso DECK CAIXA D'ÁGUA 23100 HALL DE ESPERA/ RECEPÇÃO ESTACIONAMENTO ESTACIONAMENTO WC MASC. P.C.D WCB P.C.D SALA WCB SALA HALL WCB SALA WCB SALA WCB SALA WCB SALA WCB QUARTO QUARTO QUARTO QUARTO QUARTO QUARTO QUARTO SUÍTE QUARTO QUARTO QUARTO QUARTO QUARTO WC + 21.70 + 23.35 LAJE + 24.75 projeção da rampa pedestres LAJE projeção da rampa autos RESERVATÓRIO PLUVIAL 34375,275 LITROS SALA SALA SALA SALA WCB SALA HALL WCB SALA WCB SALA WCB SALA WCB SALA WCB QUARTO QUARTO QUARTO QUARTO QUARTO SALA WCB SALA HALL WCB SALA WCB SALA WCB SALA WCB SALA WCB QUARTO QUARTO QUARTO QUARTO QUARTO QUARTO SUÍTE QUARTO QUARTO QUARTO QUARTO QUARTO WC SALA SALA SALA HALL HALL HALL QUARTO QUARTO EIXO DE DESVIO DO CORTE AA EIXO DE DESVIO DO CORTE AA corrimão tubular de 5cm de diâmetro fixado à 5cm da parede e verticalmente posicionado à 92cm do patamar de acordo com o item 5.8.2.1 da NT CBMPB 012. obs: como a escada é protegida por paredes laterais um núcleo central também fechado por parede, não há necessidade de guarda, apenas do corrimão. (ver desenho nº 10 na folha 4) o acesso do cadeirante é feito da cadeira- de-rodas para a borda da piscina que está a 45 cm do piso e portanto na altura do assento da cadeira-de-rodas, conforme o item 10.12.2.1 da NBR 9050 WCB P.C.D WCB P.C.D 19.00 + 19.45 + 21.72 BARRILETE .75 .75 .75 .8 .8 .8 .9 .9 .9 .15 .35 2.35 .15 .35 2.35 .15 .35 2.35 .15 .35 2.35 .15 .35 2.35 .5 2.35 .5 2.35 .5 2.35 .5 2.35 .5 2.35 1.15 1.15 1.15 1.15 1.15 .92 .178 .178 .178 .178 .92 .178 .178 .178 .178 .92 .178 .178 .178 .178 .92 .178 .178 .178 .178 .92 .178 .178 .178 .178 2.321 TÉRREO PAV.1 PAV.2 PAV.3 PAV.4 PAV.5 COBERTURA COBERTA 0.0 0.95 3.95 6.80 9.65 + 12.50 + 15.35 + 18.20 + 21.70 SEMI SUBSOLO - 1.70 23 .95 17.25 3.5 1.3 .5 .8 .07 .015 .35 2.5 .35 1.6 .25 .1 .15 .75 1.6 .25 .1 .75 .5 2.35 .5 2.35 .1 .87 .85 .92 .176 .176 .176 .176 .08 .08 .07 .07 .07 1.2 1.2 1.6 .8 .4 2.45 .15 2.5 .15 1.8 3 .55 2.45 .15 2.5 .15 .15 2.95 .1 .1 2.55 .15 4 1.7 .15 2.53 .12 2.86 .12 2.73 .12 2.73 .12 2.73 .12 2.73 .12 2.73 .12 3.37 1.48 .15 1.4 .17 2.5 .4 2.25 .15 2.35 .5 2.35 .5 2.35 .5 .9 1.95 .9 1.95 .5 1.3 1.85 .12 1.95 .9 1.95 .9 1.95 .9 1.95 .9 1.95 .9 2.65 .15 .5 2.5 .52 1.6 .15 .32 .03 .5 .25 2.25 .15 .25 .1 .15 .9 .85 .6 .25 .1 .15 .8 1.7 .95 2.85 2.85 2.85 2.85 2.85 3.5 1.3 4 .9 .47 .03 .5 .4 2.25 .15 1.95 .9 1.95 .9 1.95 .9 1.95 .9 1.95 .35 1.7 .1 .6 .35 2.5 .5 2.5 .4 2.25 .15 2.6 .25 1.13 3.3 .1 2.13 2.13 2.13 .72 2.13 .72 2.13 .72 2.13 .72 2.13 .72 2.13 .52 1.63 1.25 .15 .17 1.1 .92 .92 .175 .175 .17 .763 .12 2.153 .2 .12 2.667 .2 .12 2.53 .2 .12 2.53 .2 .12 2.53 .2 .12 2.53 .2 .12 2.518 .2 .12 2.82 1.48 .15 1.25 .15 26.42 .177 2.381 .5 1.35 2.13 .47 .1 .15 2.6 .1 .15 1.18 1.68 1.8 .15 .25 .8 .7 .92 .8 .75 .8 1 .68 .6 .92 .18 .7 1.25 .15 .15 .15 1 .08 .07 .15 .15 .12 .68 .07 .07 1.11 .12 .1 .25 .15 1.3 .5 2.35 .15 2.6 .15 .25 2.25 .15 1.7 .1 .15 1.7 .1 .15 3 .5 .9 .9 1.6 1.75 .8 .45 .07 .07 1.1 .9 .52 .92 .7 .15 .9 .85 .6 .25 .1 .15 .75 2.6 .25 2.6 .1 .15 2.13 .1 .15 2.13 .47 .1 .15 .177 .177 .177 .177 .08

CORTE AA

FACHADAS LESTE E OESTE

DESENHOS

FLAT CASA DEL MAR

escala 1:200 escala 1:200 11 2 4 10 1 3 5 0 2 4 10 1 3 5 0 10 FACHADA LESTE ESCALA: 1/100 11 FACHADA OESTE ESCALA: 1/100

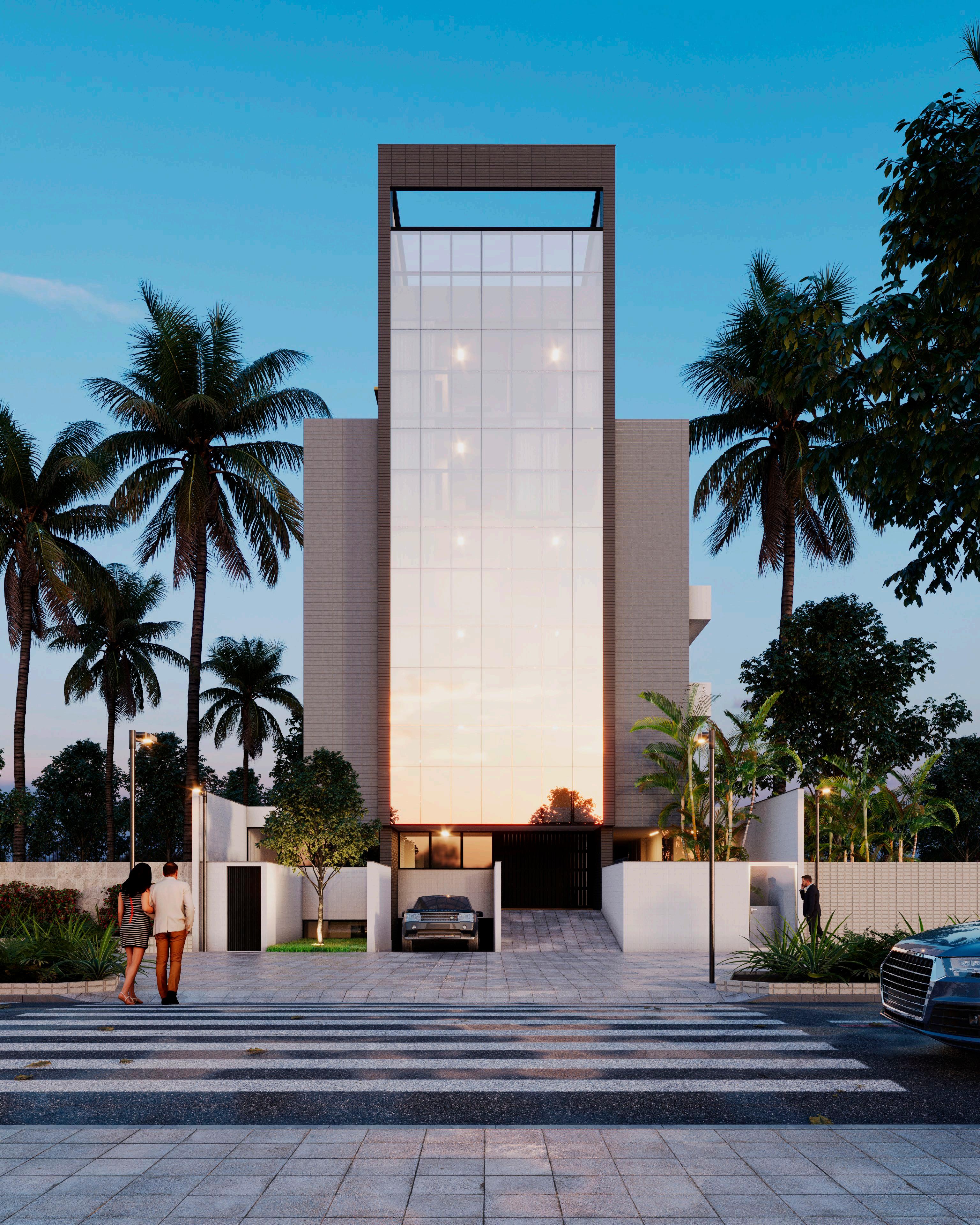

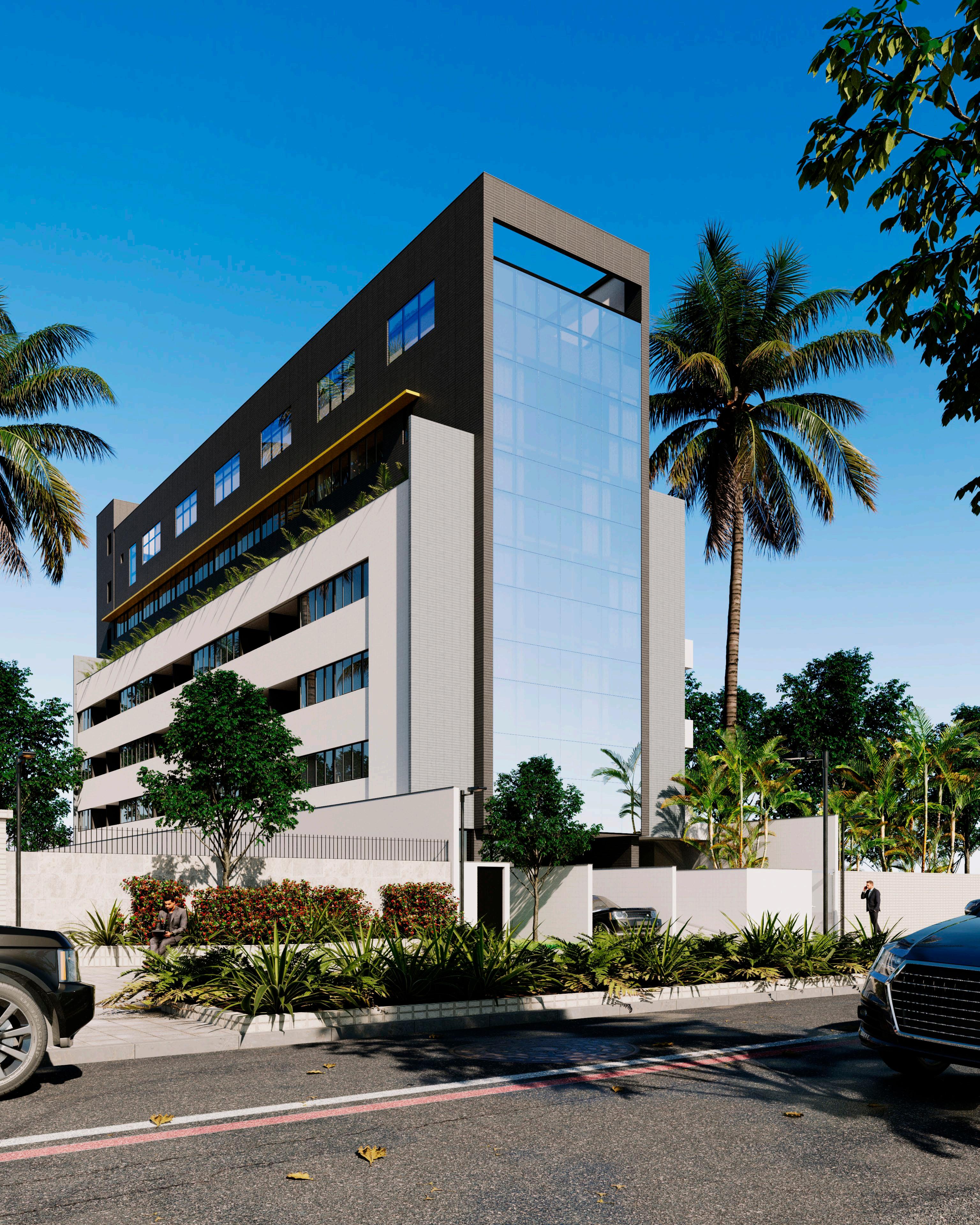

FLAT CASA DEL MAR

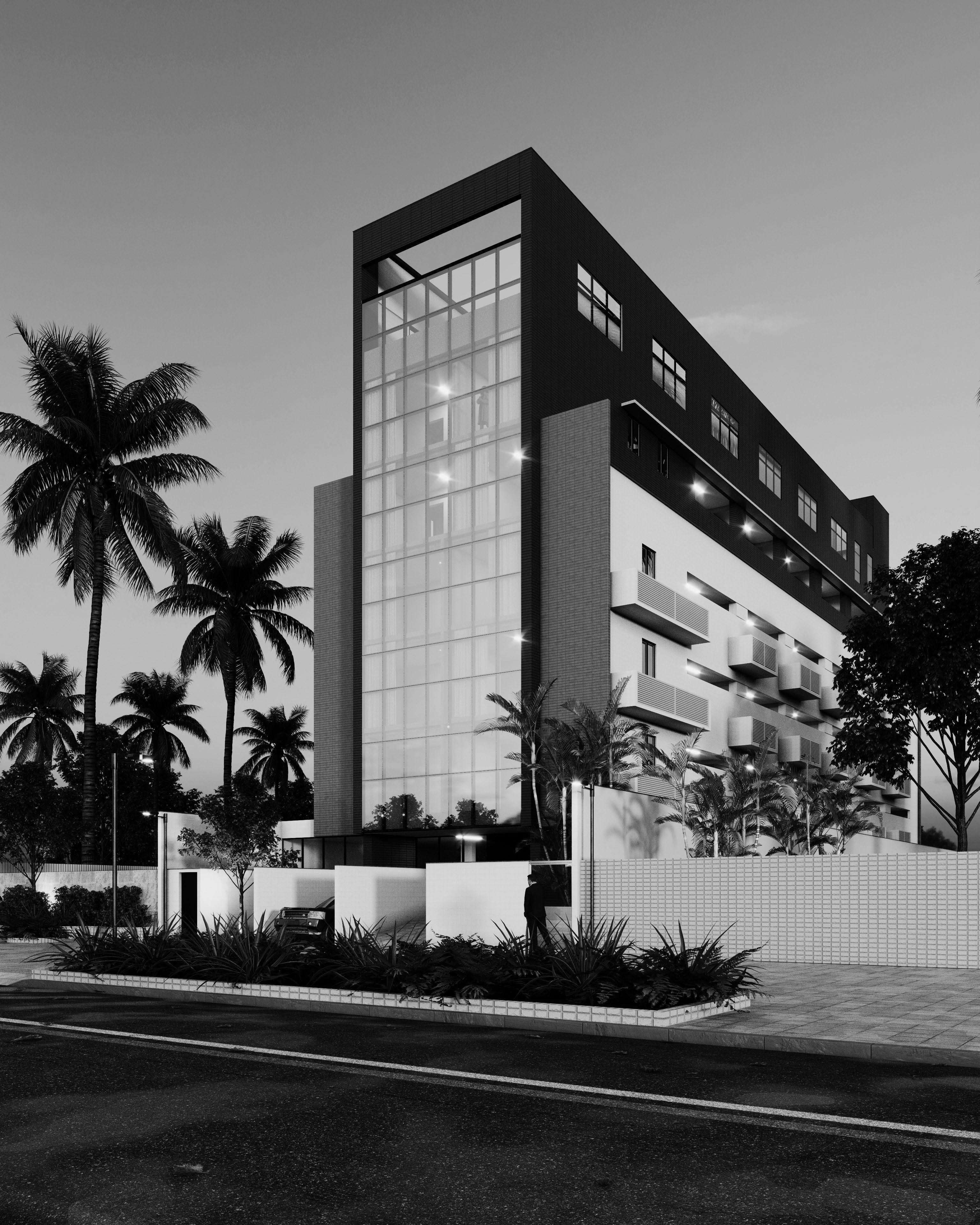

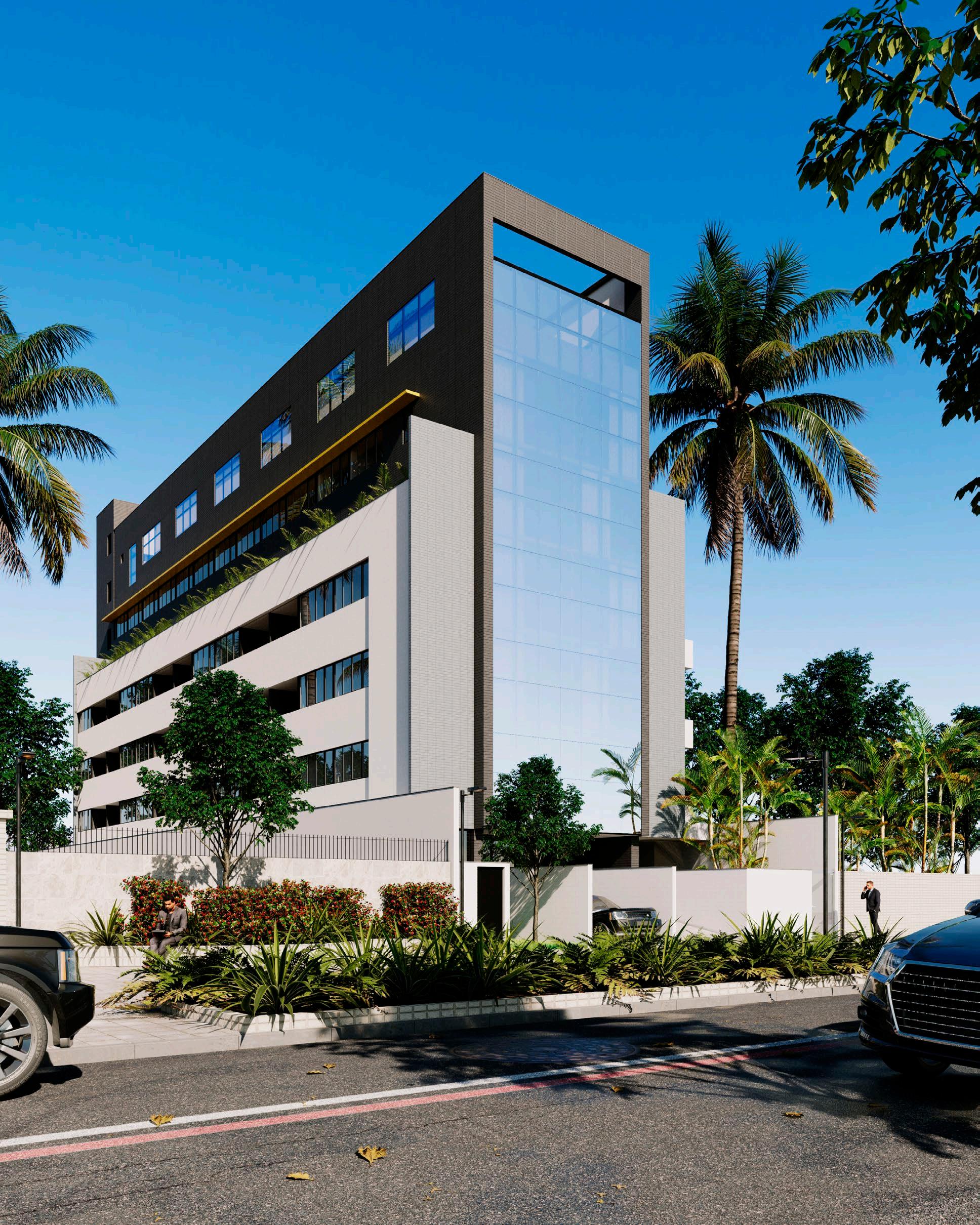

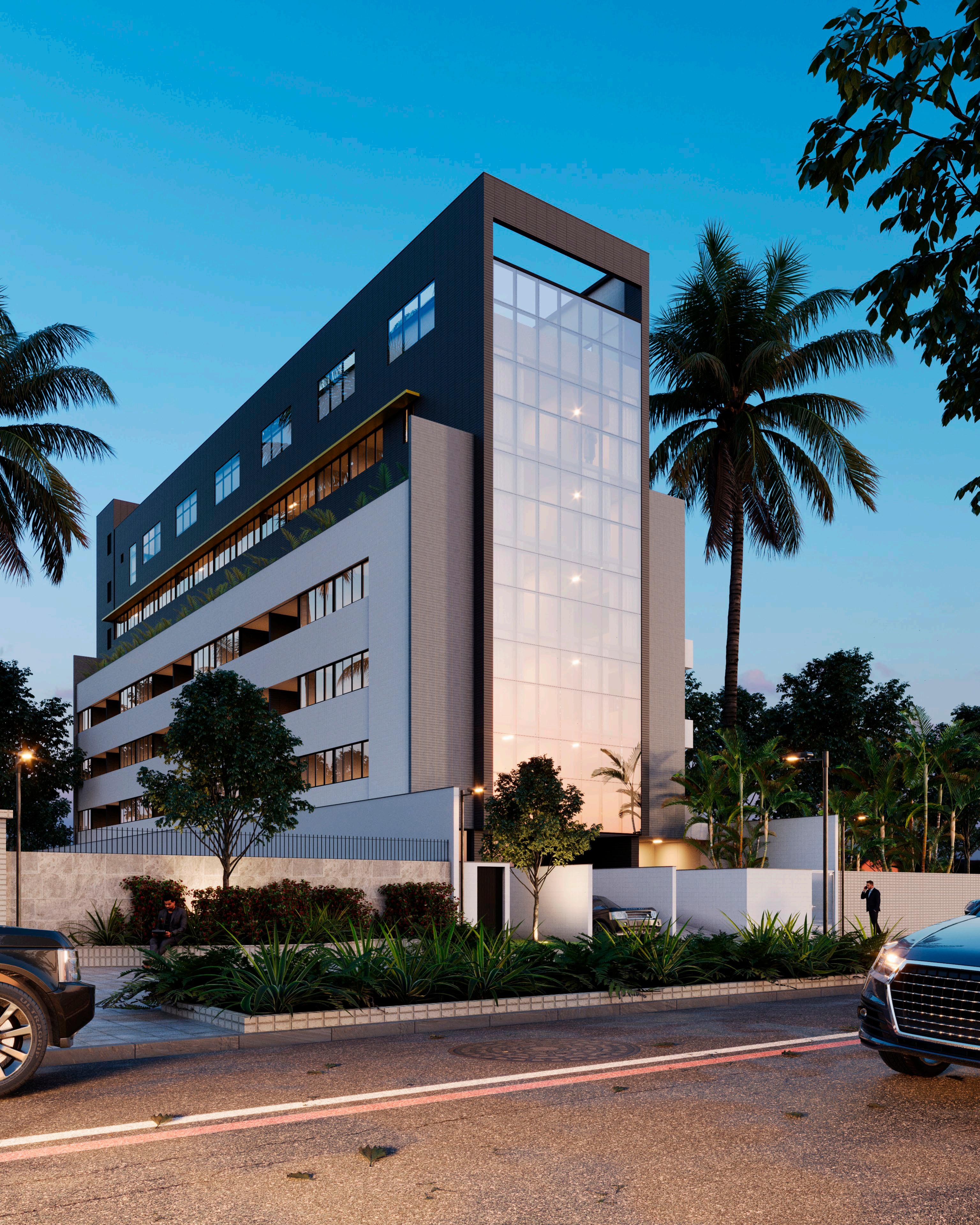

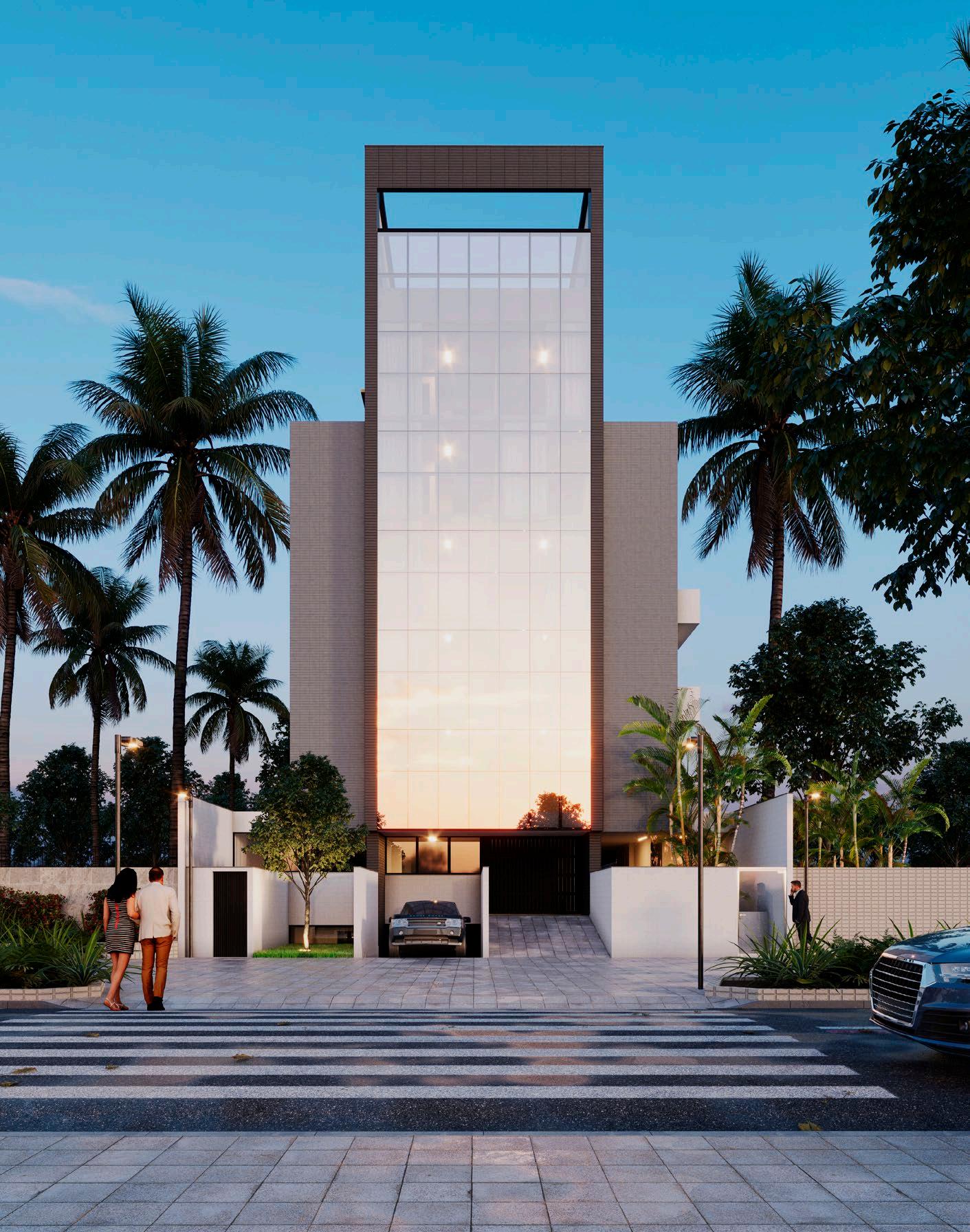

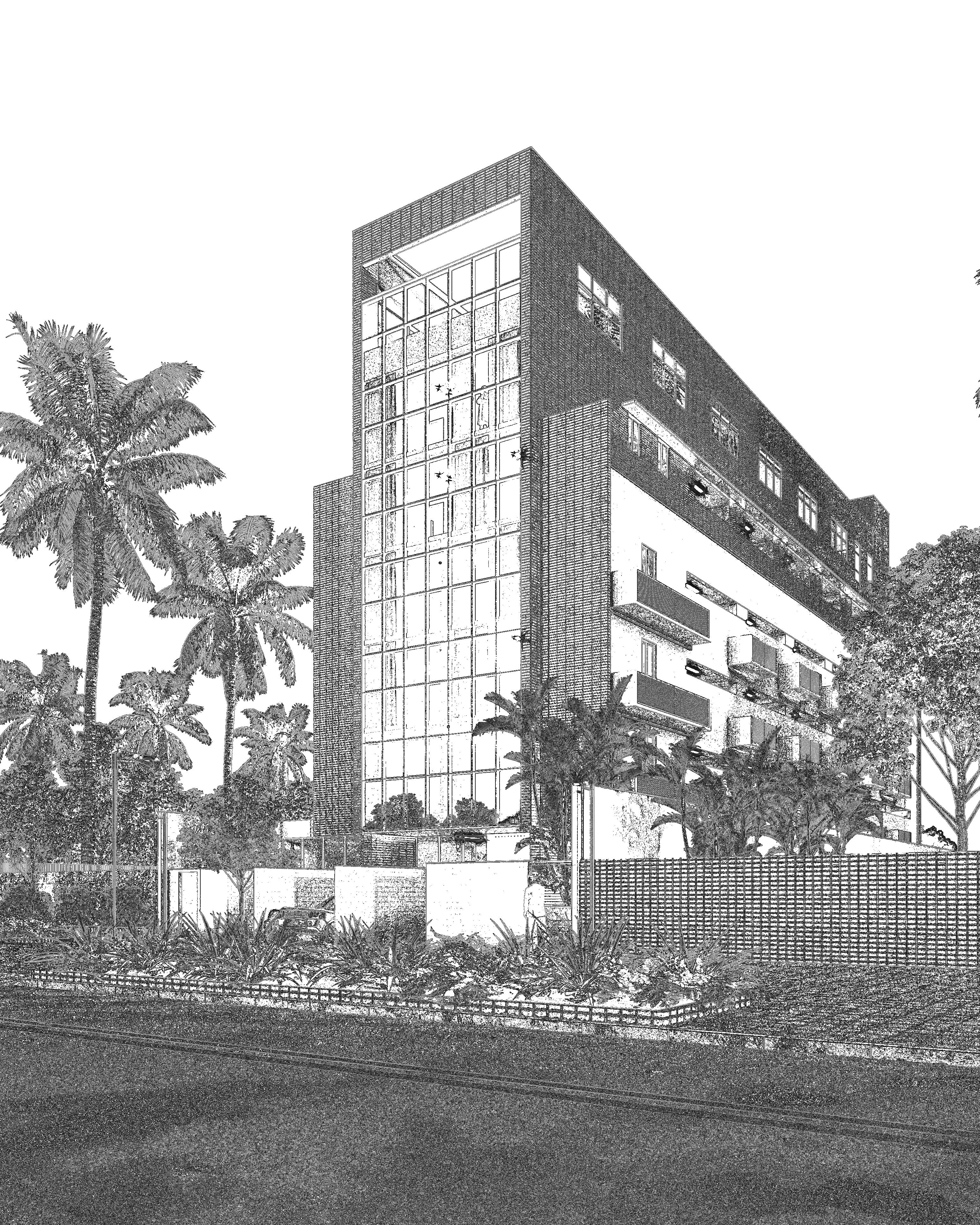

Este projeto de arquitetura possui uma concepção de design que gera uma imposição do edifício enquanto volume arquitetônico . A estrutura é composta por dois volumes distintos — um mais alto, posicionado centralmente, e um mais baixo e mais largo que abriga os apartamentos maiores. O design confere uma sensação de solidez, criando uma presença notável.

O trabalho de concepção de design e projeto arquitetônico optou por uma combinação de cores que estabelece contraste entre os volumes da edificação. Destaca-se a fachada frontal envidraçada, que assume papel central, proporcionando aos apartamentos uma vista panorâmica durante o dia e um impressionante painel reflexivo que captura a paisagem ensolarada da orla. Ao cair da noite, o envidraçamento se transforma em um painel atraente iluminado pelas luzes dos apartamentos.

Celebrando a entrada do edifício, o painel vertical envidraçado harmoniza com a vegetação circundante, criando um cenário atraente. Essa integração de elementos de design e paisagem garante uma fusão perfeita de funcionalidade, estética e um toque de sofisticação.

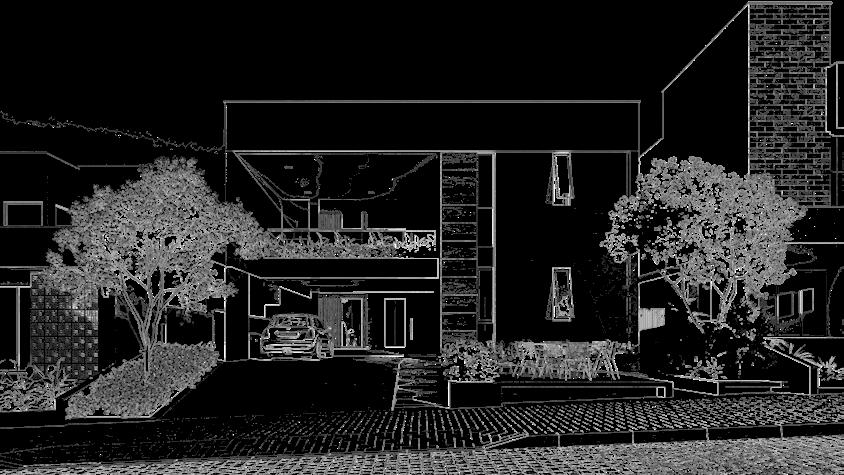

CASA MÔNICA DIAS

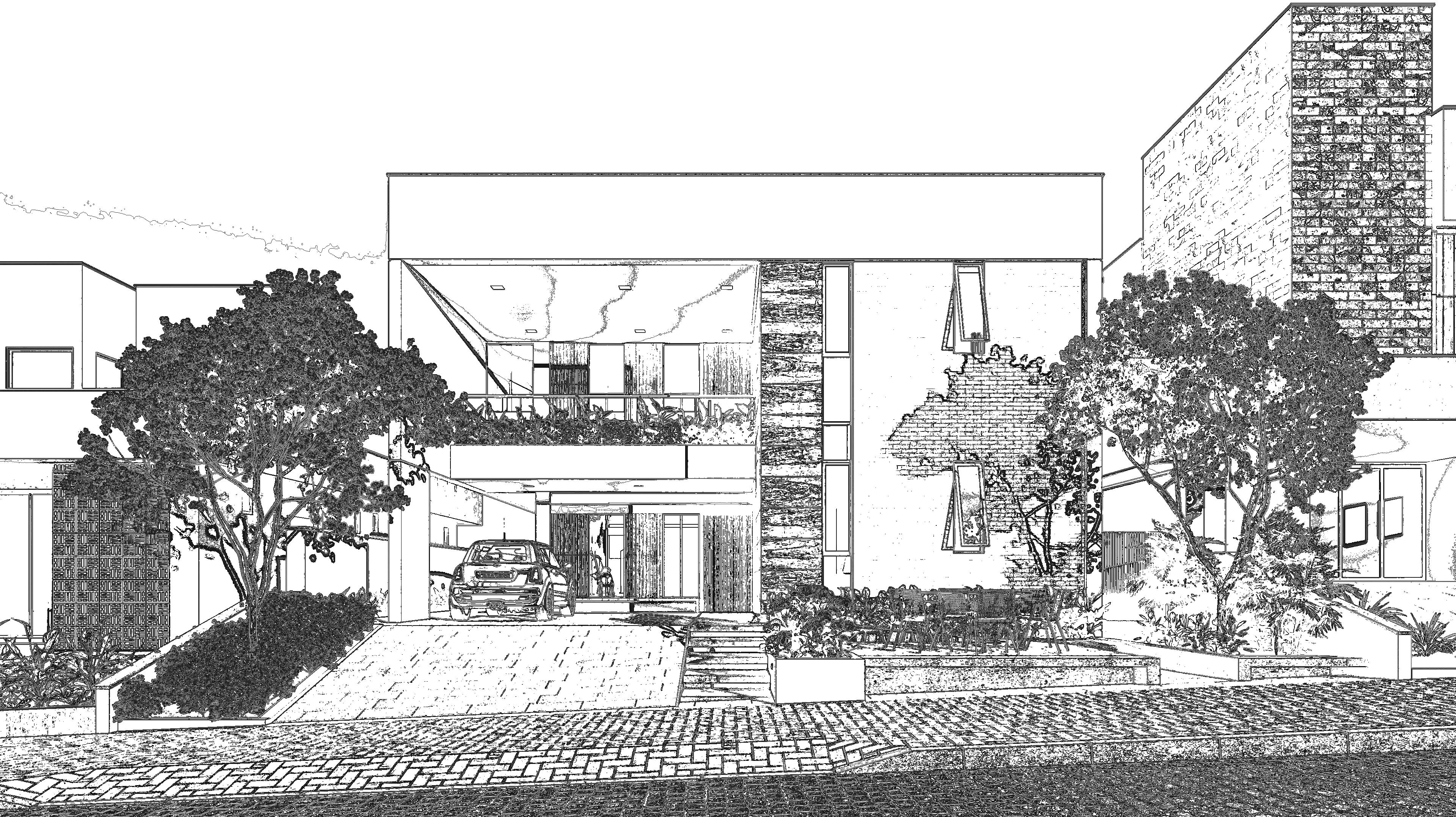

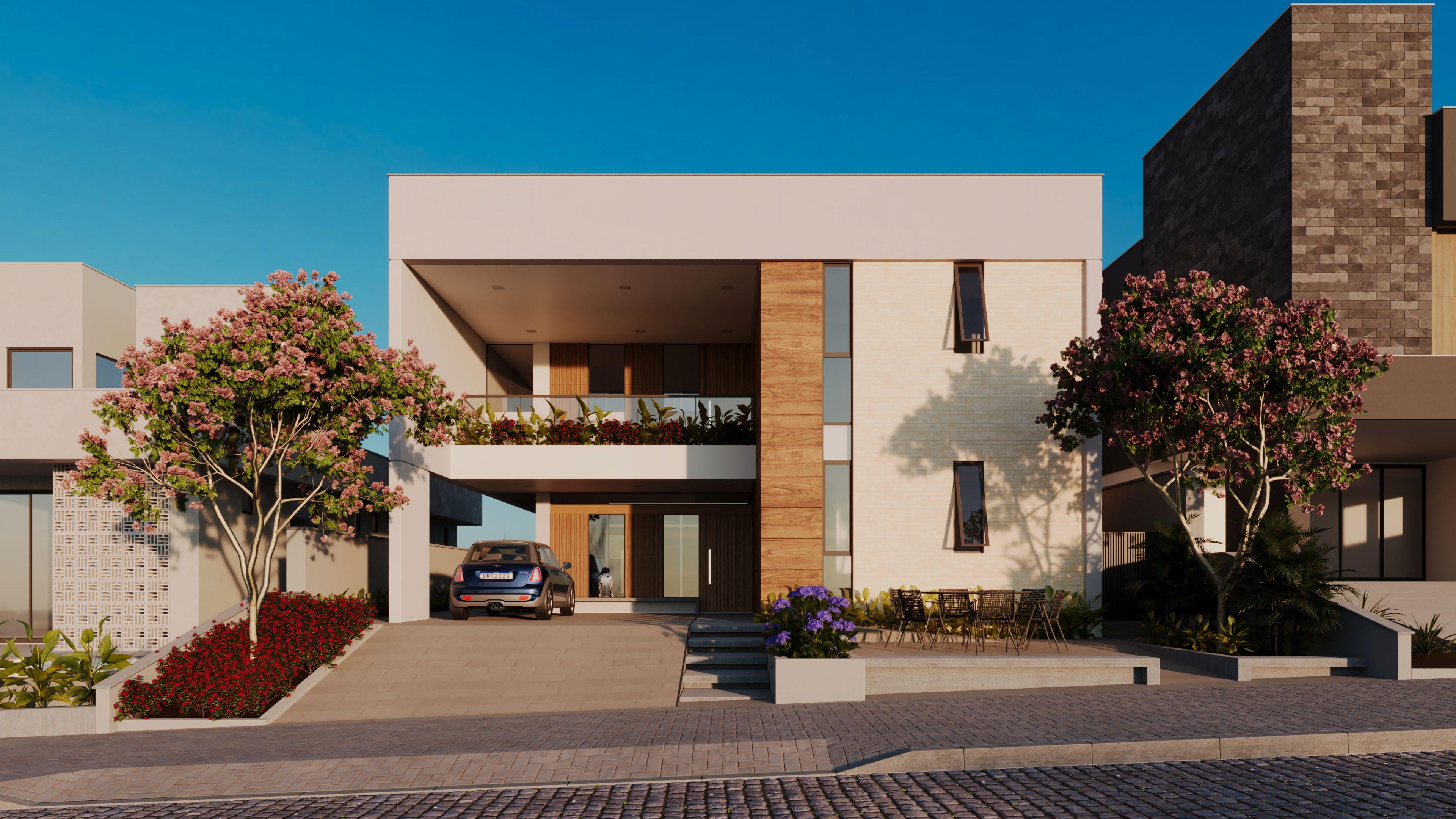

CASA MÔNICA DIAS

LOCAL: JOÃO PESSOA, PARAÍBA, BRASIL ANO CONCLUSÃO: 2021

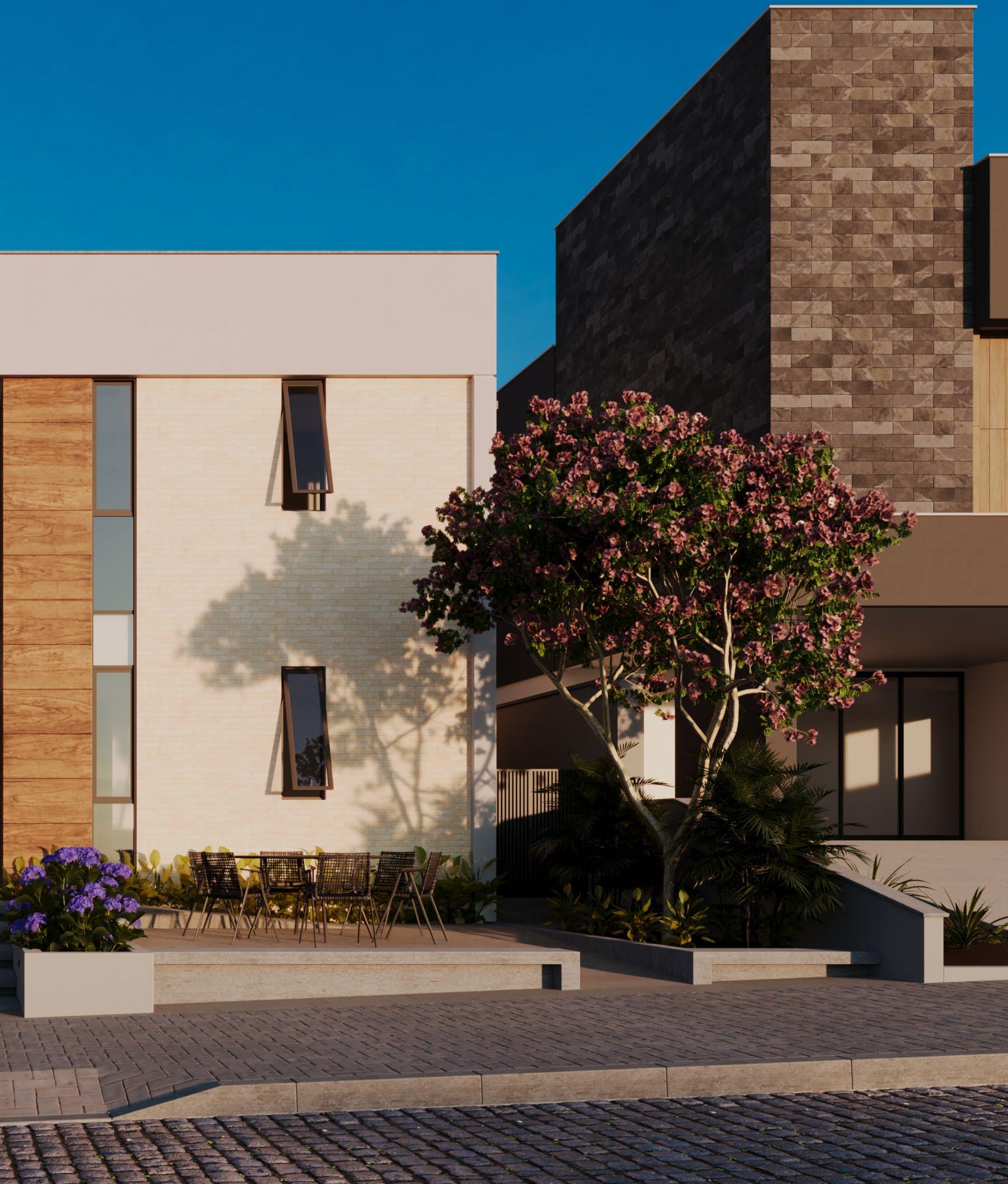

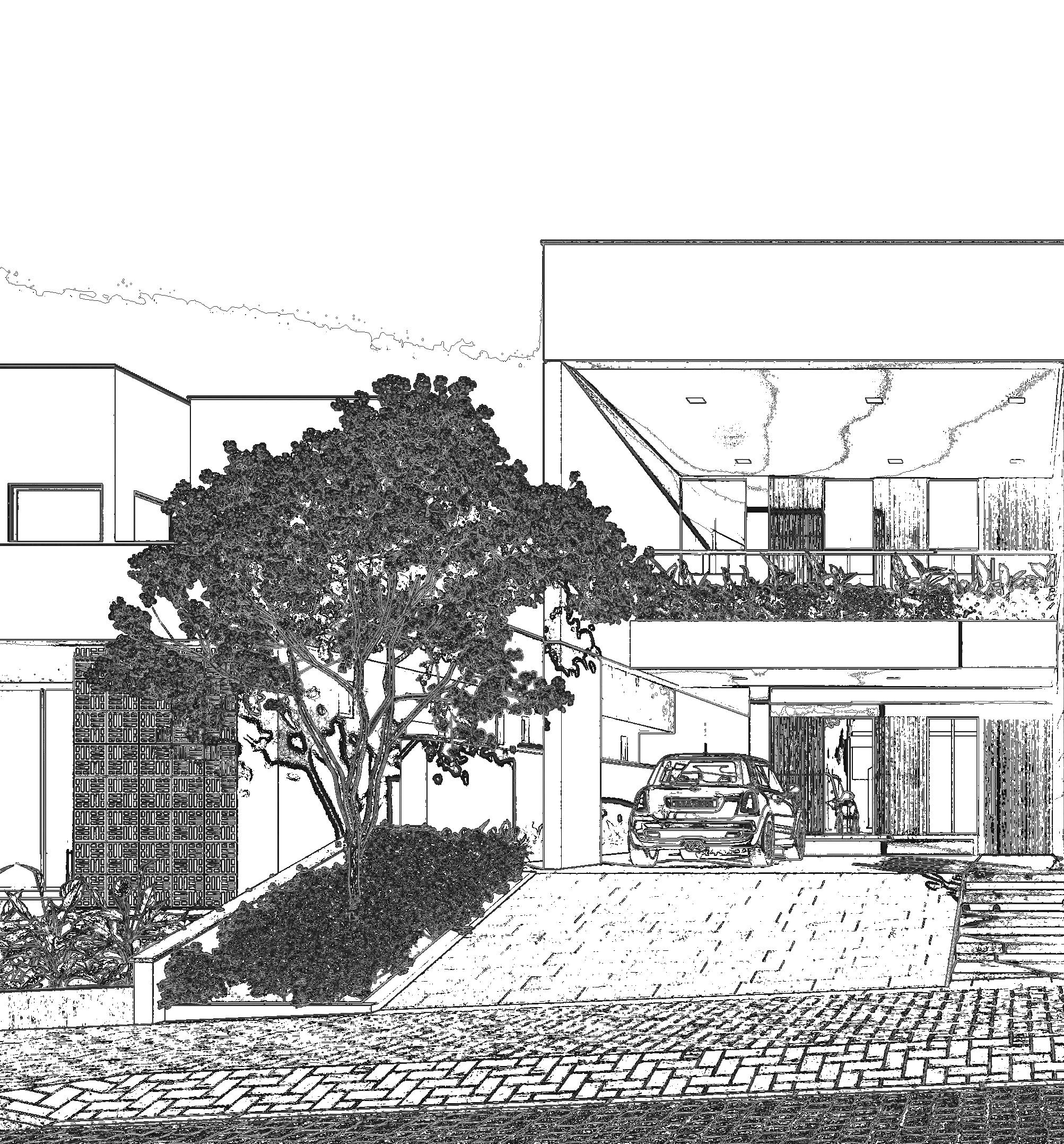

Localizado no Condomínio Altavista no Altiplano Cabo-Branco, este projeto residencial apresentou um desafio crucial perante uma demanda do cliente - projetar um espaço que atenda às necessidades específicas de uma pessoa com deficiência, ao mesmo tempo em que acomoda os requisitos dos demais membros da casa sem expandir demasiadamente a área construída total.

A casa é dividida em dois setores. No térreo, o primeiro setor engloba uma sala de estar, sala de jantar e terraço gourmet, estrategicamente posicionados nos quadrantes sul, oeste e norte. O segundo setor no térreo inclui uma suíte acessível, cozinha, área de serviço, lavabo, quarto e wc de serviço. Um mezanino sobre a sala de jantar no primeiro andar cria um marco espacial ao longo da extensão de toda a sala que na área do estar possui pé-direito duplo. No quadrante do segundo setor no andar superior estão dispostos três quartos e um banheiro comum. O andar superior também apresenta uma varanda frontal que se estende sobre a entrada e estacionamento da casa.

A acessibilidade da residência também foi outro desafio importante. Pois a casa abrigaria também pessoas mais idosas e com necessidade de deslocamento mais suave e portanto com menos esforço e mais segurança. Desse modo cuidou-se do acesso à casa projetando rampas do lado leste e portanto mais próximo do nível do piso geral da casa garantindo a acessibilidade na entrada.

Na parte traseira da casa, adjacente ao terraço gourmet, foi posicionada uma piscina que arremata esse espaço de lazer. Na frente, os jardins foram cuidadosamente dipostos nos entornos dos espaços de passeio enlaçando em certa medida a recepção dos usuários e aprimorando a estética da entrada e proporcionando uma atmosfera mais convidativa, mitigando assim a aridez natural da localidade.

DESENHOS

DESENHOS CASA MÔNICA DIAS planta do térreo escala 1:100 18 2 4 10 1 3 5 0 ACESSO PRINCIPAL projeção da empena/beiral 2 PLANTA DO TÉRREO ESCALA: 1/50 TERRAÇO GOURMET LAVABO JANTAR W.C P.C.D SUÍTE COZINHA QUARTO WC espaço para churrasqueira SOBE SOBE RAMPA 8.33% projeção pav. superior/mezanino CIRCULAÇÃO SOBE ESTAR SERVIÇO DESPENSA B B A A C D C D calha de piso c/grelha DECK 0.45 (N.A.) + 0.39 (N.O.) + 0.45 (N.A.) 0.39 (N.O.) 0.45 (N.A.) + 0.39 (N.O.) + 0.43 (N.A.) 0.39 (N.O.) + 0.43 (N.A.) + 0.39 (N.O.) + 0.41 (N.A.) 0.32 (N.O.) PASSEIO + 0.43 (N.A.) + 0.37 (N.O.) PASSEIO + 0.43 (N.A.) 0.37 (N.O.) 0.18 (N.A.) + 0.12 (N.O.) projeção da coberta projeção contenção piscina balcão balcão - 0.60 (N.A.) - 0.66 (N.O.) CALÇADA janela inteira do fundo da viga da coberta até o piso da suíte térrea.(a viga do piso superior precisa ser rebaixada para que a esquadria passe inteira). ver corte BB janela que vai inteira do fundo da viga da coberta até patamar intermediário da escada.(ver corte CC) projeção da circulação do pav superior + 0.43 (N.A.) 0.39 (N.O.) +0.43 (N.A.) +0.39 (N.O.) + 0.45 (N.A.) + 0.39 (N.O.) projeção laje PISCINA - 0.94 (N.A.) - 1.04 (N.O.) projeção da haste de fixação do mecanismo de giro dos brises projeção dos perfis de apoio das hastes proj. viga proj. viga proj. viga N SOBE RAMPA 8.33% projeção viga projeção da marquise sobre porta da suíte projeção da marquise projeção da marquise projeção jardineira portão de ferro Ø1.5 Ø1.5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 SOBE 20% projeção alvenaria PB1 PB2 PA1 PA1 PM1 PM3 PM4 PM4 PM5 PM4 PV1 PM6 PM7 JV1 JV1 JV2 JV2 JA1 JA1 JA1 JA1 JA2 JA3 JA4 JA4 JA5 JA6 JA7 JA8 PAVIMENTO INTERTRAVADO 0.45 (N.A.) 0.39 (N.O.) projeção do nicho. colocar verga na parte superior do nicho proj. alvenaria abaixo da bancada para nicho do botijão JA8 + 0.00 (N.A.) - 0.06 (N.O.) CALÇADA SOBE RAMPA 7.88% SOBE 10.45 1.4 14.5 1.95 .15 14.2 .15 .15.15 3.45 .15 1.1 5.6 11.25 5 20 24.7 25 .15 .15 3.45 .15 .7 .15 1.1 4.9 .15 1.2 5.85 1 6 1.35 1.5 14.5 .15 14.2 .15 .5 .5 4 .3 .02 16.05 5 20 25 .15 1.1 .15 1.2 .75 .15 .425 .25 1.075 .05 .5 1.3 .15 .75 1.2 .7 .15 .75 1.25 .25 1 .15 1.1 .15 .25 3.2 .15 1.85 .15 1.8 .15 2.65 .15 4.1 .15 2.25 .15 17 .1 .6 .2 .1 1.55 .15 2.2 .15 .52 .15 .75 4.5 1.15 .15 1.35 1.55 11.3 1.7 1.5 1.5 3.95 .2 8.75 .2 2.25 .15 .2 .925 .9 1.1 .9 1.1 .9 1.1 .9 .925 .2 2.25 .15 .2 5.25 2.85 .25 1.625 .5 1.625 .5 .8 .2 5.8 5.8 .15 5.2 .15 5 1.1 2.9 .3 .2 .5 .2 11.5 1.5 1.5 .3 .825 .8 .825 .8 1.1 .15 .12 .86 .47 .15 .12 1.2 .99 .39 .15 1.45 .15 4.7 2.8 1.3 .6 .85 3.65 2.58 .92 .15 .1 .3 .3 .3 1.2 .15 .3 .3 .3 .3 .3 1.5 .15 4.5 .2 .15 .15 .9 1.15 .7 .1 .6 .05 1 .3 .25 .15 1.7 .24 .32 .24 1.05 .15 4.5 .15 .75 1.31 .84 .4 .15 .2 1.1 1 .2 2.05 .15 1.7 .15 1 .05 .15 3.8 .1 1 .2 .9 2.7 .9 .15 1.2 .2 .05 1 .3 3.9 3 .15 .9 1 .05 .15 4.5 .6 .55 .15 .25 .25 1.33 .97 .33 .03 .37 .4 2.1 .15 .7 .15 .15 .05 .15 1.27 .66 .02 .15 .9 .1 2.1 .15 .1 5.65 .5 .02 .6 .6 .805 .15 3.2 .15 .86 .99 .15 .875 .15 .5 .76 1.2 .15 2.5 .8 .8 .15 .9 .05 .875 .3 3.05 .15 1.75 .3 4.3 .4 1.45 2.5 .3 .86 .04 .15 1.2 .1 .15 1.2 5.4 .15 8.8 .15 2.25 .15 .05 .15 .3 .9 .15 3.45 .15 .15 .15 2.65 .15 1.3 .15 2.65 .15 1.8 .15 .4 .9 .55 .37 .85 .85 3.5 .6 3.5 .15 .86 1.35 .2 .2 .2 .1 10.25 .1 .2 1.65 .3 1.15 .25 17 3 5 1.1 3.75 .15 1.2 .8 .7 .15 .065 .065 .15 .15 1.85 .04 .2 .15 .9 1.55 2.85 1.3 3.2 .063 .075 .063 .25 2.65 1.4 .6 .9 .6 6 .6 6.4 1.1 3.6 .3 6.15 .1 3.9 .15 .15 .05 .05 .2 .15 .55 .15 .15 3.9 .75 .45 .13 .13 .04 .15 .15 .55 1.5 .45 .15 .2 1.9 .7 .15 2.65 .8 .8 .8 1.8 .9 .3 .05 3.4 .9

DESENHOS CASA MÔNICA DIAS pavimento superior escala 1:100 19 2 4 10 1 3 5 0 projeção da coberta MEZANINO SUÍTE WCB QUARTO CIRCULAÇÃO JARDINEIRA DESCE CLOSET WCB VARANDA 3 PLANTA DO PAV. SUPERIOR ESCALA: 1/50 N A A C D C D LAJE IMPERMEABILIZADA 3.69 (N.A.) + 3.63 (N.O.) 3.69 (N.A.) + 3.63 (N.O.) 3.69 (N.A.) + 3.63 (N.O.) QUARTO 3.69 (N.A.) + 3.63 (N.O.) 3.69 (N.A.) + 3.63 (N.O.) 3.67 (N.A.) + 3.63 (N.O.) 3.67 (N.A.) + 3.63 (N.O.) VARANDA 3.67 (N.A.) + 3.63 (N.O.) + 3.67 (N.A.) + 3.63 (N.O.) + 3.67 (N.A.) 3.63 (N.O.) projeção da marquise projeção da haste de fixação do mecanismo de giro dos brises projeção dos perfis de apoio das hastes brises articuláveis c/largura de 14,9cm 10 11 12 13 14 15 16 17 18 projeção laje VAZIO projeção da marquise MARQUISE PB3 PB4 JA10 PA2 PA2 PM2 PM3 PM4 PM4 PM4 PM4 PM5 JV3 JV3 JV4 JA2 JA3 JA4 JA4 JA9 marquise sobre a porta externa da suíte do térreo PAVIMENTO INTERTRAVADO projeção do nicho. observar a colocação de uma verga para sustentar a alvenaria da parte superior do nicho - 0.60 (N.A.) - 0.66 (N.O.) CALÇADA + 0.00 (N.A.) - 0.06 (N.O.) CALÇADA B B 14.5 25 14.5 25 11.3 1.7 1.5 11.5 1.5 1.5 17 .25 1.625 .5 1.625 .5 .8 .2 5.8 5.8 .15 5.2 .15 .2 2.8 .15 .5 2.05 .15 4.3 .15 1.55 .15 2.6 .2 2.25 .15 .25 3.55 .15 1.5 .15 1.8 .15 6.9 .15 2.25 .15 .15 1.1 .15 1.2 1.1 .15 .075 .25 1.025 .5 1.3 .15 6.8 .25 1 .15 1.1 .15 .1 .2 .2 1 .3 .9 1.5 1.2 .86 3.85 .1 .95 .25 .1 .04 .2 .2 5.8 .15 3.9 .1 .05 1 .2 .05 .1 1.5 .3 3.05 .15 1.75 .3 1.75 .4 1.3 2.5 .3 5.4 .15 8.75 .2 .15 .15 2.4 .3 .825 .8 .825 .8 .05 1.1 .15 .12 1.78 1.1 .15 .9 .15 .875 .15 2.65 .15 .76 .54 .15 2.65 .15 .57 .07 .15 2 .15 .1 .525 .25 .525 .15 .15 .15 .15 .05 .875 .76 .02 .52 2.5 1.8 .8 2.5 .15 .15 .15 3.55 .15 1.15 .4 .15 .07 3.13 .1 1.9 .15 1.6 17 .15 11 .15 .86 2.5 .1 1.2 .15 .54 .15 1.15 .15 4.5 .1 .4 .1 .37 .33 .03 .37 .4 .1 .4 .8 .1 1.5 .05 .05 6 .15 .3 .3 .3 1.08 .27 .3 .3 .3 .3 .3 1.5 .15 2.6 3.9 .1 1.2 .05 .1 .15 1.35 2.4 1.5 14.6 2.4 5.5 6 .15 .5 1.9 4.536 4.964 .45 .45 .15 .2 3.2 .15 4.65 .125 .05 .75 .05 .125 6.15 .15 2.7 2.7 .1 .2 .86 .49 .2 1 4.5 8.35 1.25 .5 1 .52 .3 .35 .9 .45 .55 .86 1.1 3.13 .15 .07 .8 .15 .15

DESENHOS CASA MÔNICA DIAS corte aa escala 1:100 20 2 4 10 1 3 5 0 SOLO NATURAL + 0.13 WC SUÍTE W.C P.C.D SUÍTE ÁREA DE SERVIÇO COZINHA QUARTO QUARTO WC QUARTO LAJE IMPERMEABILIZADA CALÇADA + 0.0 assento de concreto TÉRREO 0.45 (N.A.) + 0.39 (N.O.) 0.18 (N.A.) + 0.12 (N.O.) PISCINA - 1.07 (N.A.) - 1.17 (N.O.) 3500 LITROS PAV SUPERIOR 3.69 (N.A.) LAJE COBERTA 6.91 (N.A.) + 3.63 (N.O.) 6.87 (N.O) LAJE FUNDO CAIXA D´ÀGUA 8.59 (N.A.) LAJE TAMPA CAIXA D´ÀGUA 9.55 (N.A.) + 8.56 (N.O.) + 9.52 (N.O.) + 3.67 (N.A.) 3.63 (N.O.) + 3.67 (N.A.) 3.63 (N.O.) ALÇAPÃO DE ACESSO AO BARRILETE + 6.93 (N.A.) 6.87 (N.O) BARRILETE + 0.41 (N.A.) 0.32 (N.O.) DECK JA6 A1 A2 PA2 PA2 PA1 JA7 PA1 PA1 JA5 JA3 JA3 JA4 JA4 JA4 PM5 nicho projeção alvenaria projeção nicho CALÇADA - 0.147 1.8 1.07 8.52 .12 1.23 .1 .16 .46 2.6 .04 3.26 1.1 .02 .16 .46 1.5 1.1 .18 .46 1.5 1.1 .25 .04 .12 .06 .12 .64 2.85 3.24 .62 .7 .96 1.68 3.22 3.49 .019 .15 .50 .1 .241 .04 .12 .16 .46 2.6 .02 .16 .46 1.5 .06 1.1 2 .62 .47 2.13 1 .2 .9 .5 .03 .43 2.6 .03 .43 .12 .06 .9 1.72 .55 .03 .5 1 1.1 .62 .04 .04 .12 .62 2.64 .7 2.6 .03 .59 3.94 4.14 .08 .13 1.49 .03 .43 .18 .05 .02 1.5 .16 .8 .16 .1 .62 2.6 .64 2.6 1.7 .9 .62 .64 .9 1.7 1.98 2.74 .75 .4 .9 .75 .7 2.6 .64 2.6 .62 4.68 1.62 .04 .9 1.11 .04 .9 .04 1.11 2.01 .83 .32 .62 .8 .07

CORTE AA ESCALA: 1/50

corte bb

DESENHOS CASA MÔNICA DIAS SOLO NATURAL 0.13 LAJE IMPERMEABILIZADA MEZANINO VARANDA LAJE IMPERMEABILIZADA jardineira guarda-corpo balcão linha de madeira 7,5 20cm PISCINA - 0.94 (N.A.) - 1.04 (N.O.) TERRAÇO GOURMET + 0.43 (N.A.) 0.39 (N.O.) 0.41 (N.A.) + 0.32 (N.O.) DECK 0.45 (N.A.) + 0.39 (N.O.) ESTAR JANTAR GARAGEM + 0.43 (N.A.) 0.37 (N.O.) CALÇADA - 0.333 + 3.67 (N.A.) 3.63 (N.O.) + 3.67 (N.A.) 3.63 (N.O.) TÉRREO 0.45 (N.A.) + 0.39 (N.O.) PAV SUPERIOR 3.69 (N.A.) LAJE COBERTA 6.91 (N.A.) + 3.63 (N.O.) + 6.87 (N.O) BA1 BA2 BA3 BA3 JA1 BA3 JA1 BA3 JA1 JA1 JV3 JA9 JV1 1.8 1.07 1.1 .02 .16 .46 2.62 .02 .12 1.23 .16 .36 .1 1.5 1.1 .02 .43 .27 1.35 .8 .2 .15 .063 2.62 3.24 .46 .16 .7 .62 5.86 .04 .12 .31 .1 .21 2.62 3.22 3.24 .04 .28 .7 2.62 .03 .43 .16 1.12 .16 .43 .03 .27 .2 1.83 .07 .25 .04 .12 1.5 .46 .05 .9 .05 .1 1.1 .3 2.3 .64 1.1 .18 .46 2.6 1.5 .03 .43 .16 5.84 .025 .62 .57 .03 .59 1.52 .7 .62 2.62 .62 2.6 .02 .16 .03 7.16 .32 3.24 1.26 .175 .175 .175 .175 .03 .07 5 CORTE BB ESCALA: 1/50

escala 1:100 21 2 4 10 1 3 5 0

fachadas sul e norte

CASA MÔNICA DIAS

DESENHOS

escala

22 2 4 10 1 3 5 0 2 4 10 1 3 5 0 8 FACHADA SUL ESCALA: 1/50 9 FACHADA NORTE ESCALA: 1/50

1:100 escala 1:100

fachada leste

CASA MÔNICA DIAS

DESENHOS

23 2 4 10 1 3 5 0

escala 1:100

FACHADA LESTE ESCALA: 1/50

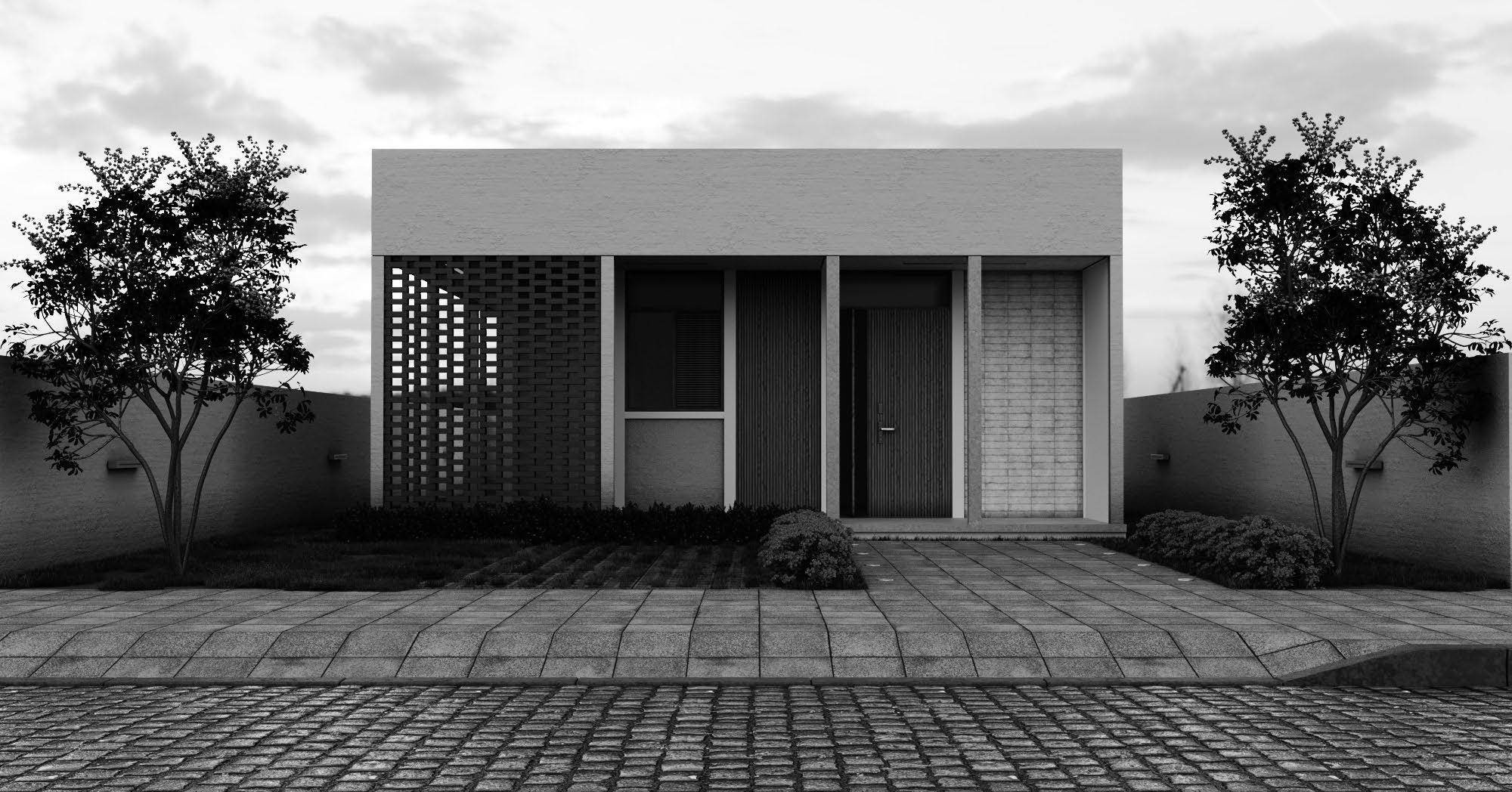

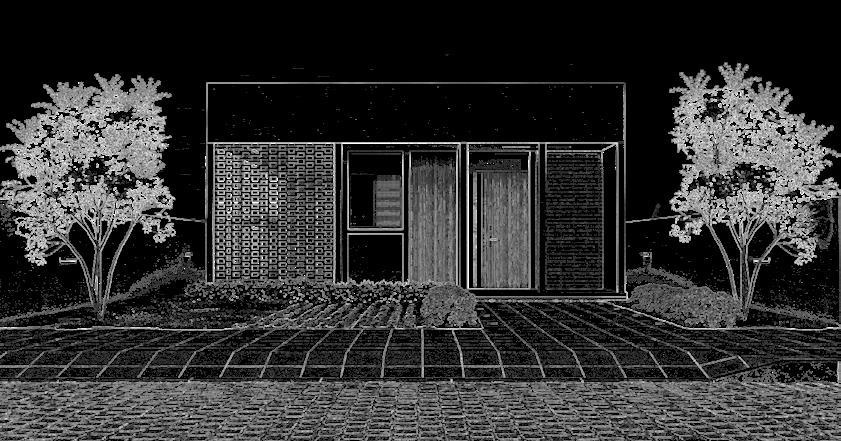

CASA PRÉ-FABRICADA

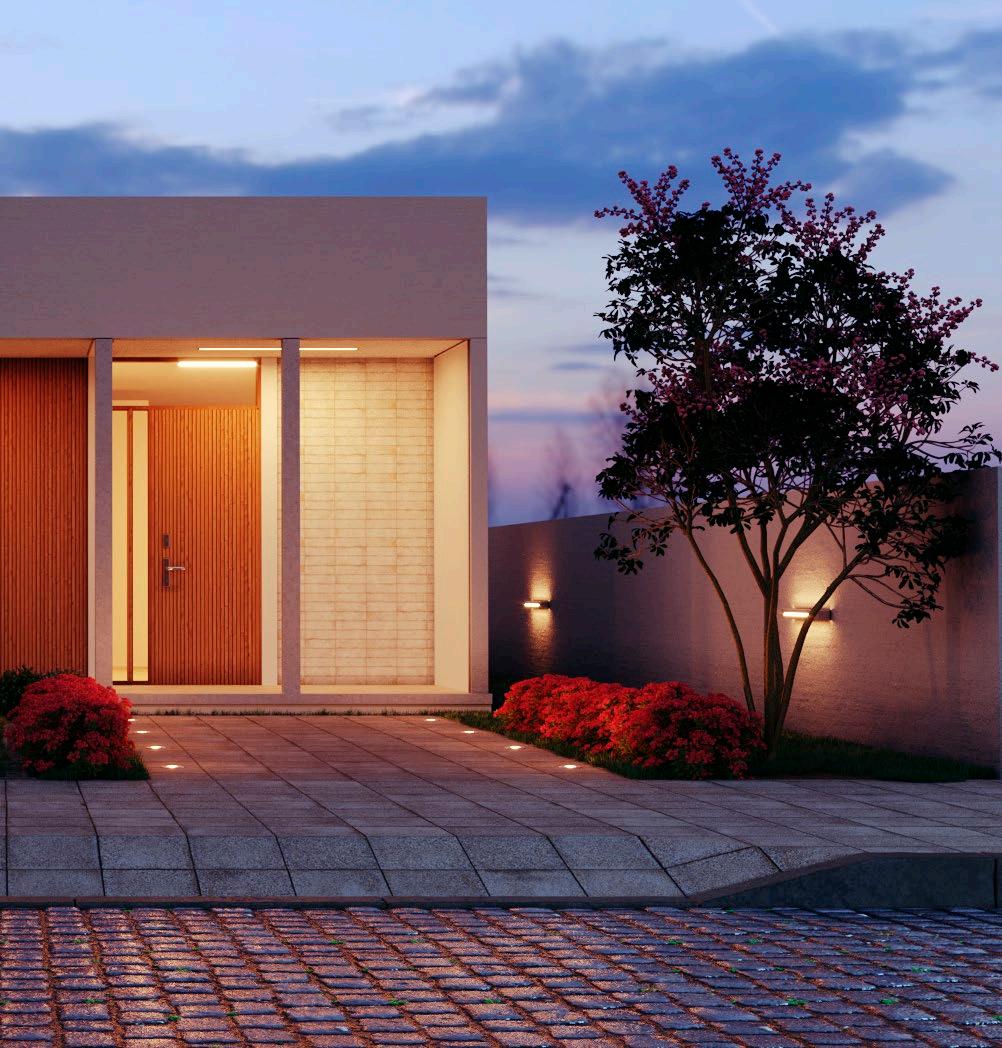

CASA PRÉ-FABRICADA

LOCAL: PARAÍBA, BRASIL

ANO DE CONCLUSÃO: 2020

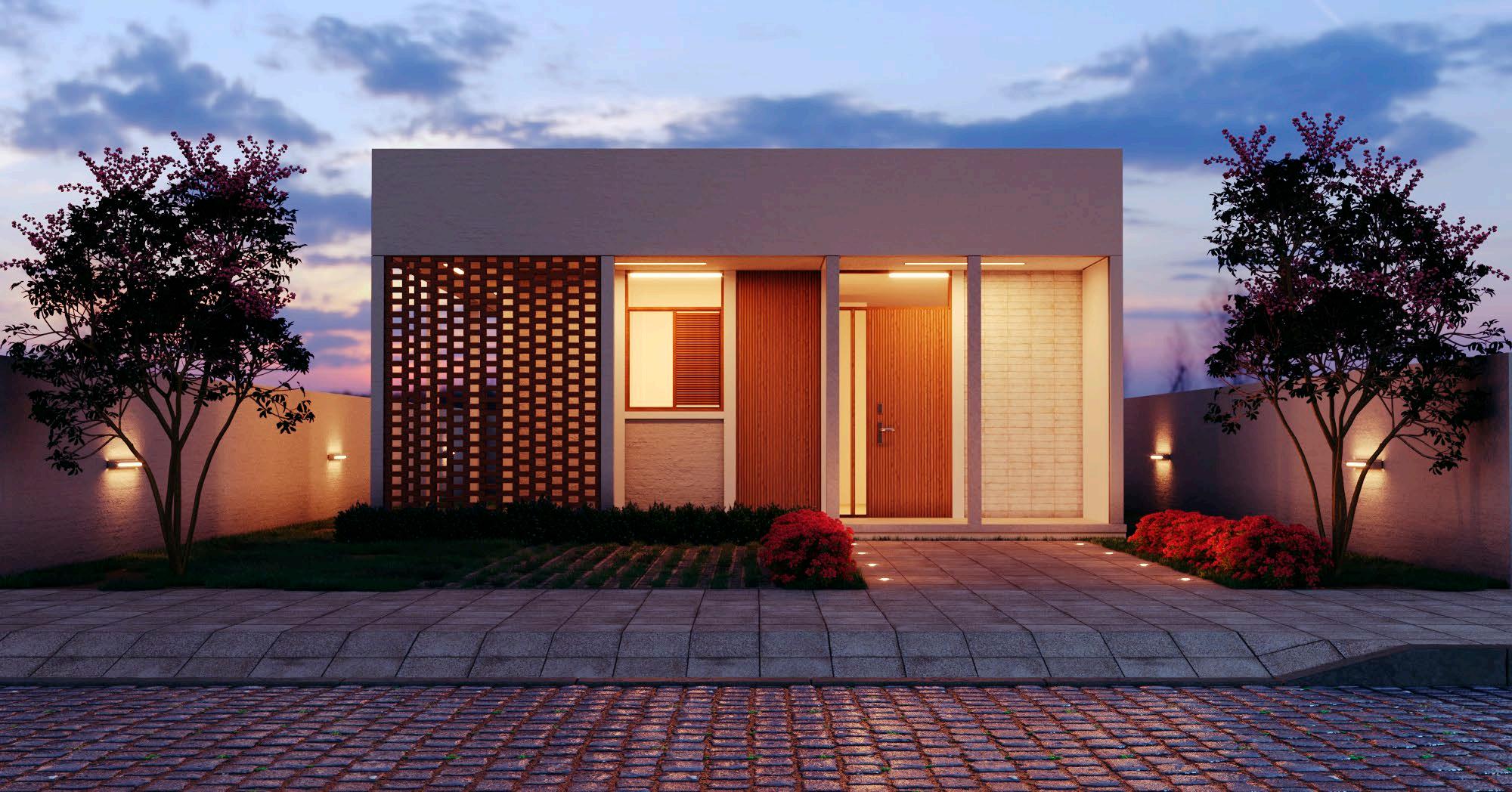

O projeto foi desenhado para um cenário genérico no interior da Paraíba.

O maior desafio foi lidar com elementos pré-fabricados, especificamente pilares e placas de vedação com dimensões padronizadas. Isso exigiu o ajuste das dimensões do espaço para se alinhar com as dimensões modulares dos elementos pré-fabricados.

Além disso, o projeto visava transmitir a ideia de que o apelo estético da casa não deveria ser limitado pelas restrições do sistema pré-fabricado.

A casa inclui um terraço de entrada, bem como áreas de estar e jantar, uma cozinha com um núcleo de serviço compacto e um banheiro.

Considerando o potencial para diversas localidades, os quartos são projetados com um balanço que se estende para uma área de jardim.

DESENHOS

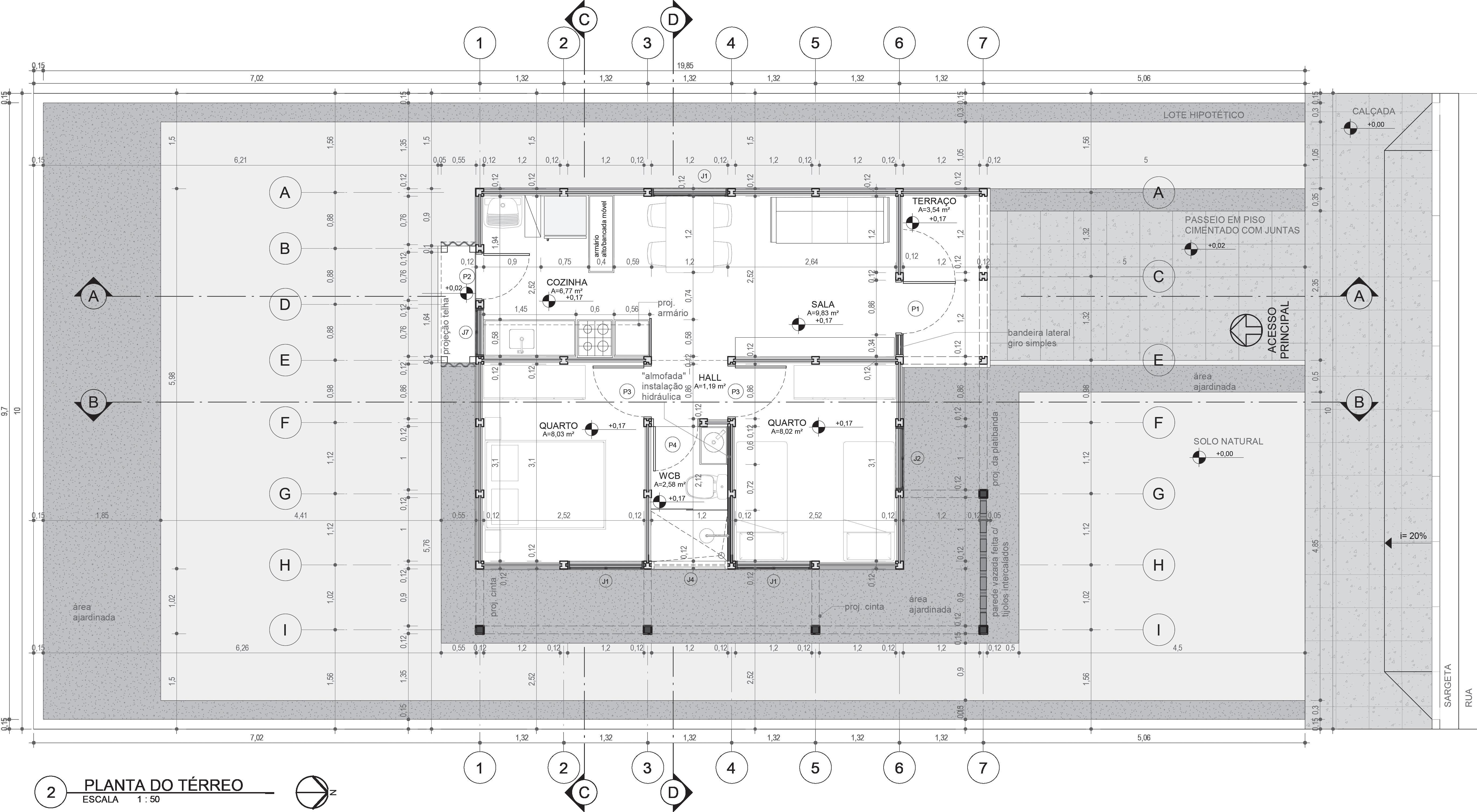

térreo

CASA PRÉ-FABRICADA

DESENHOS

1:75 2 4 10 1 3 5 0

escala

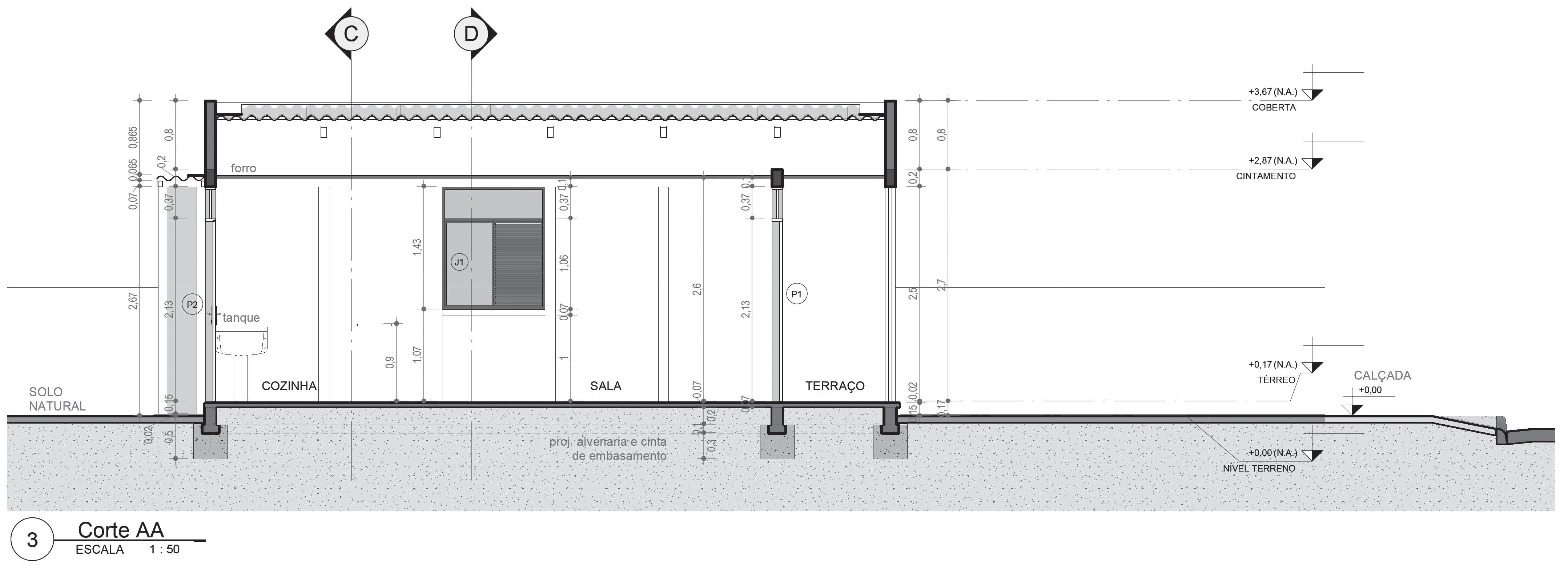

corte aa

CASA PRÉ-FABRICADA

DESENHOS

1:75 2 4 10 1 3 5 0

escala

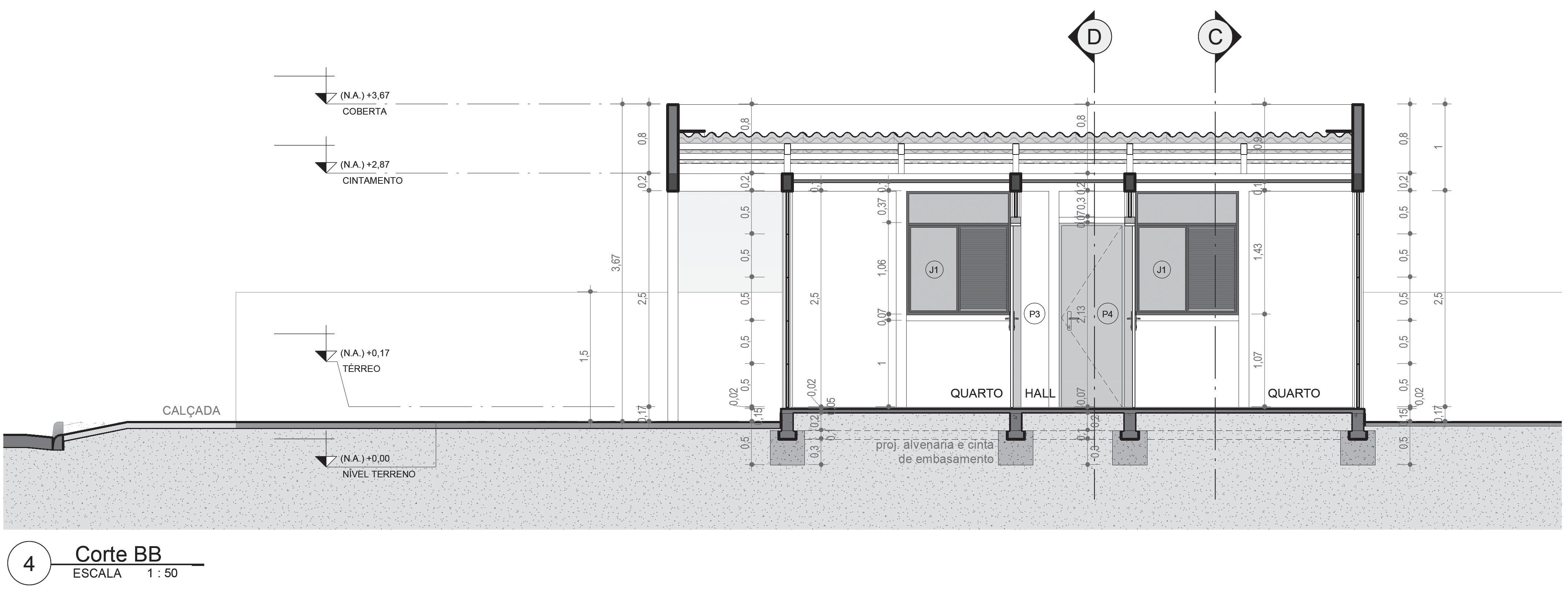

corte bb

CASA PRÉ-FABRICADA

DESENHOS

1:75 2 4 10 1 3 5 0

escala

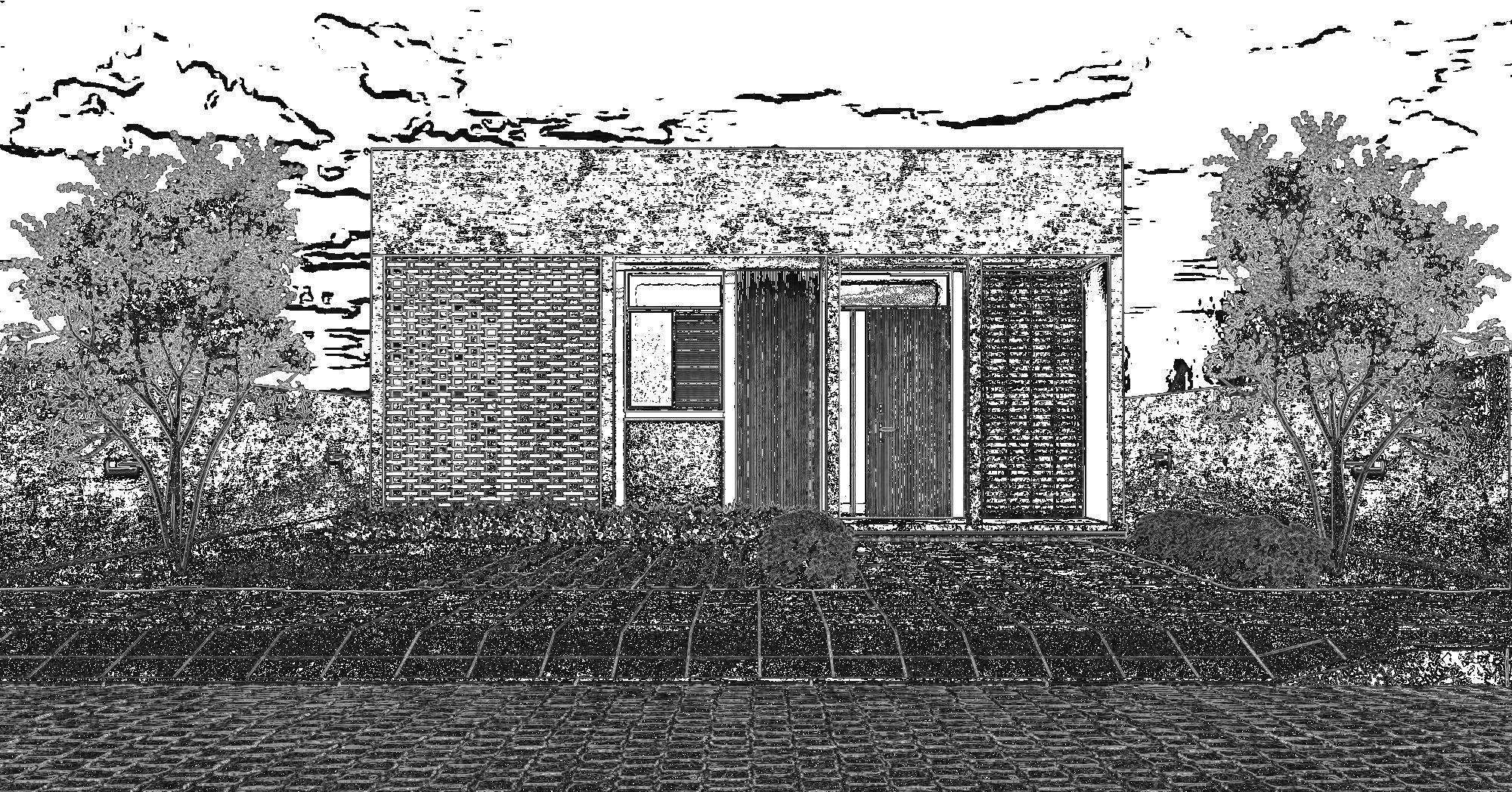

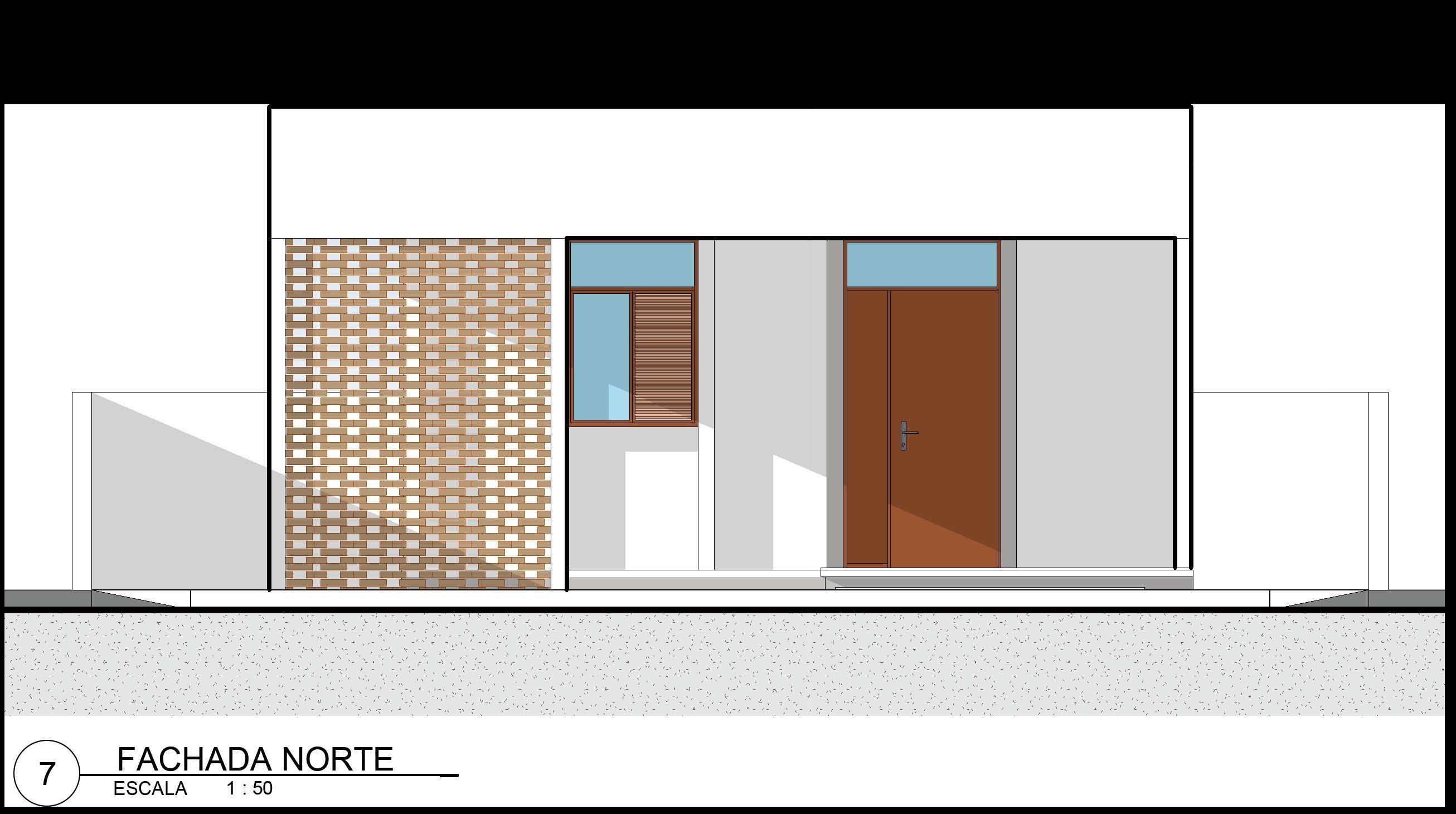

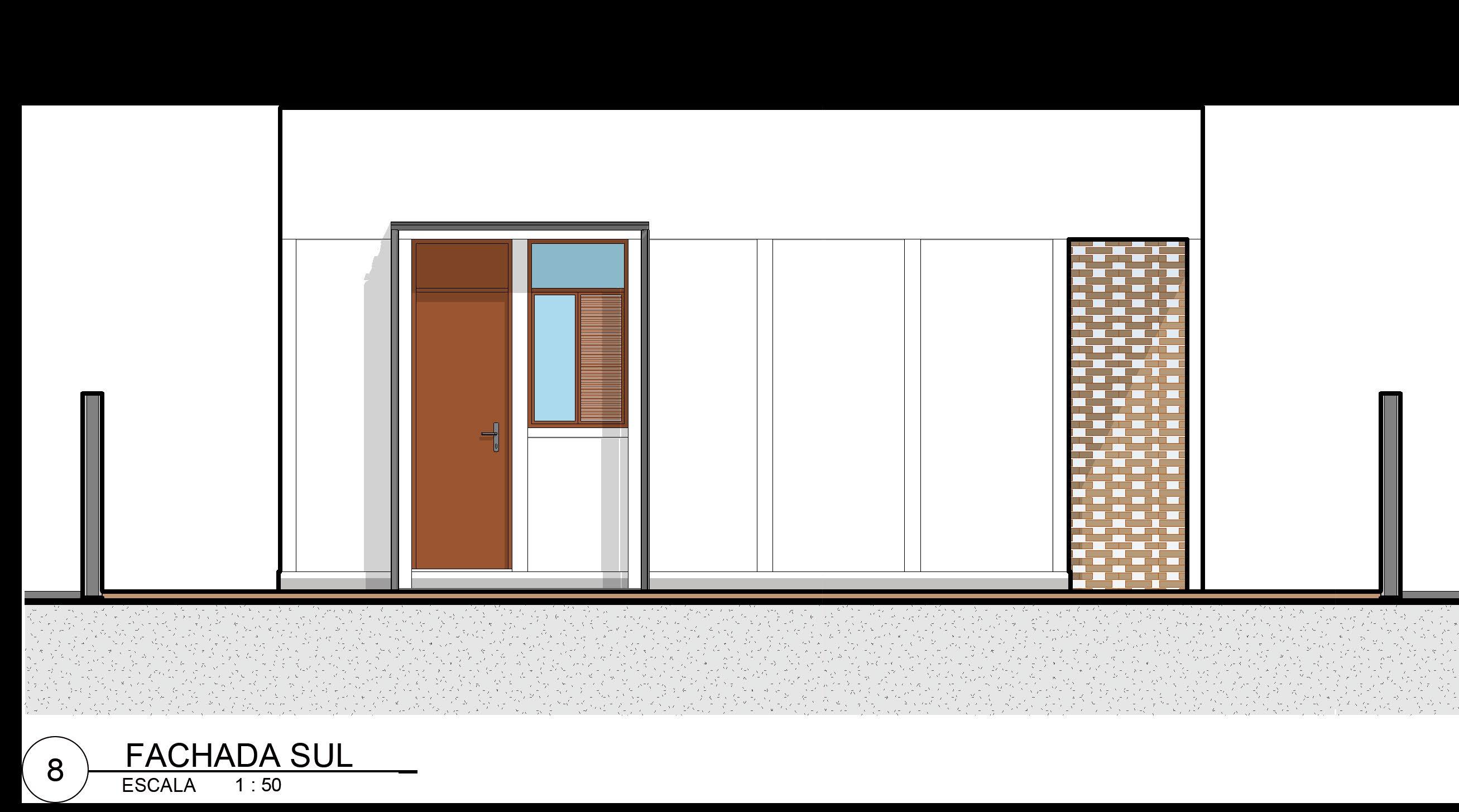

fachadas norte e sul

CASA PRÉ-FABRICADA

DESENHOS

2 4 10 1 3 5 0

escala 1:75

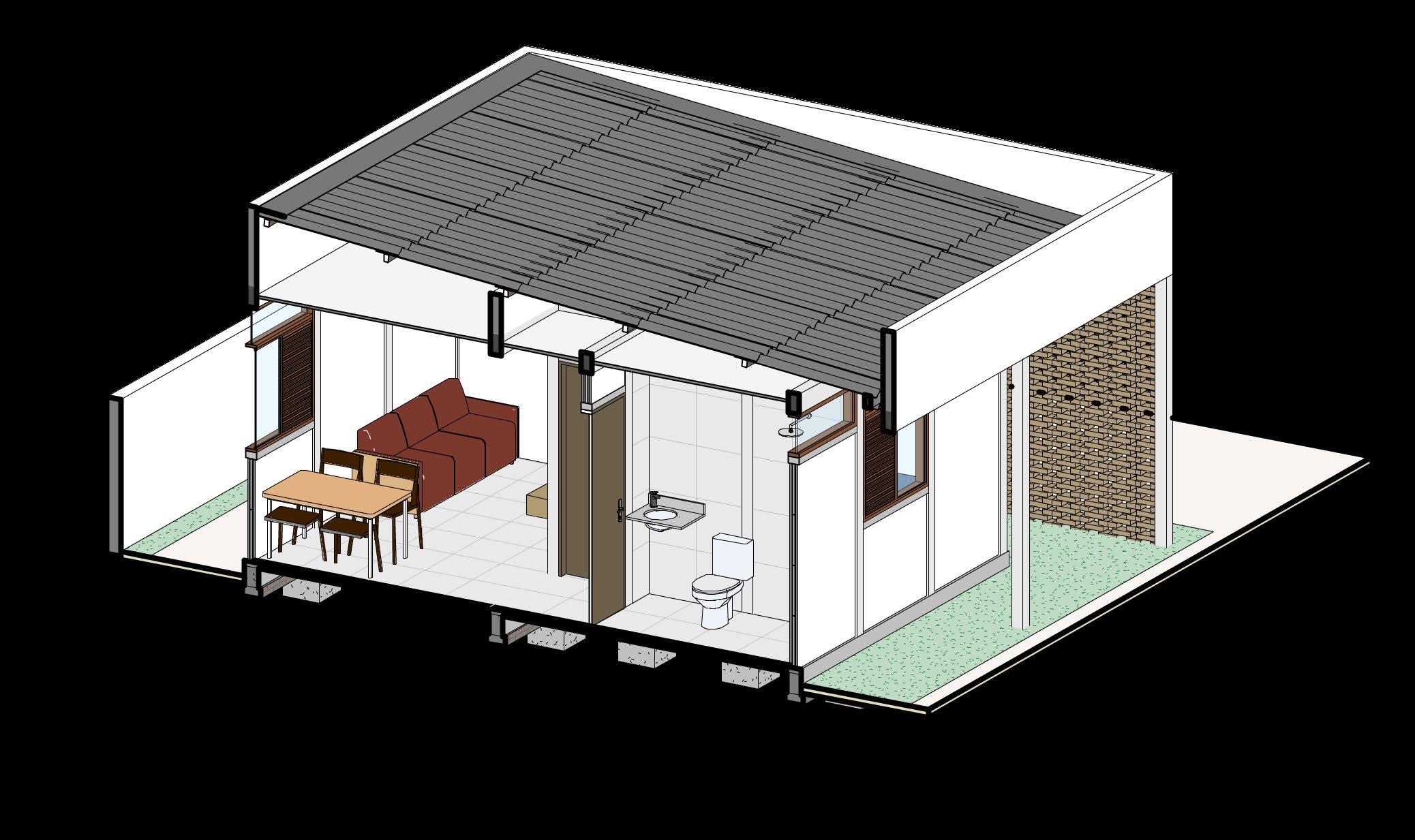

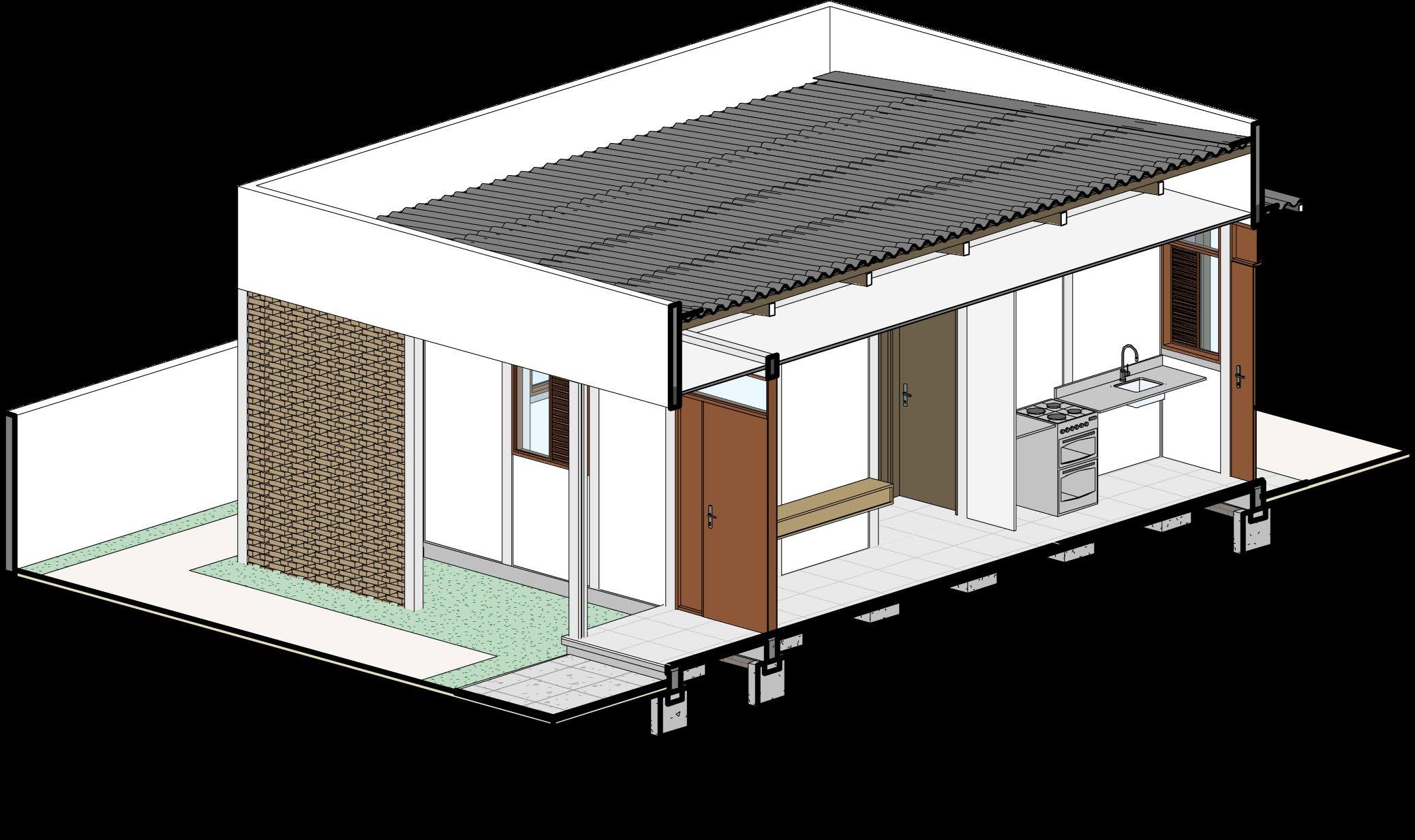

cortes isométricos

CASA PRÉ-FABRICADA

DESENHOS

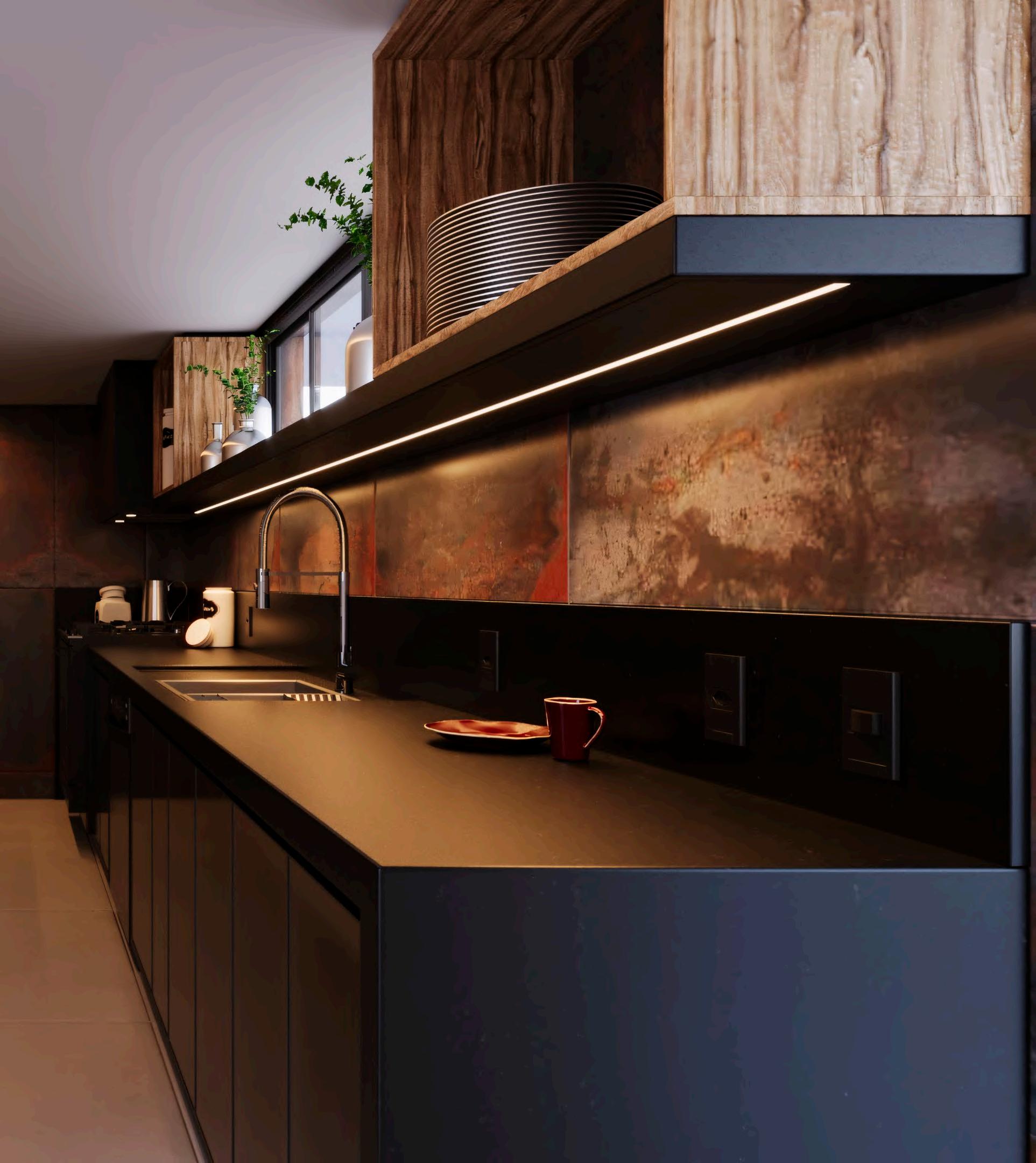

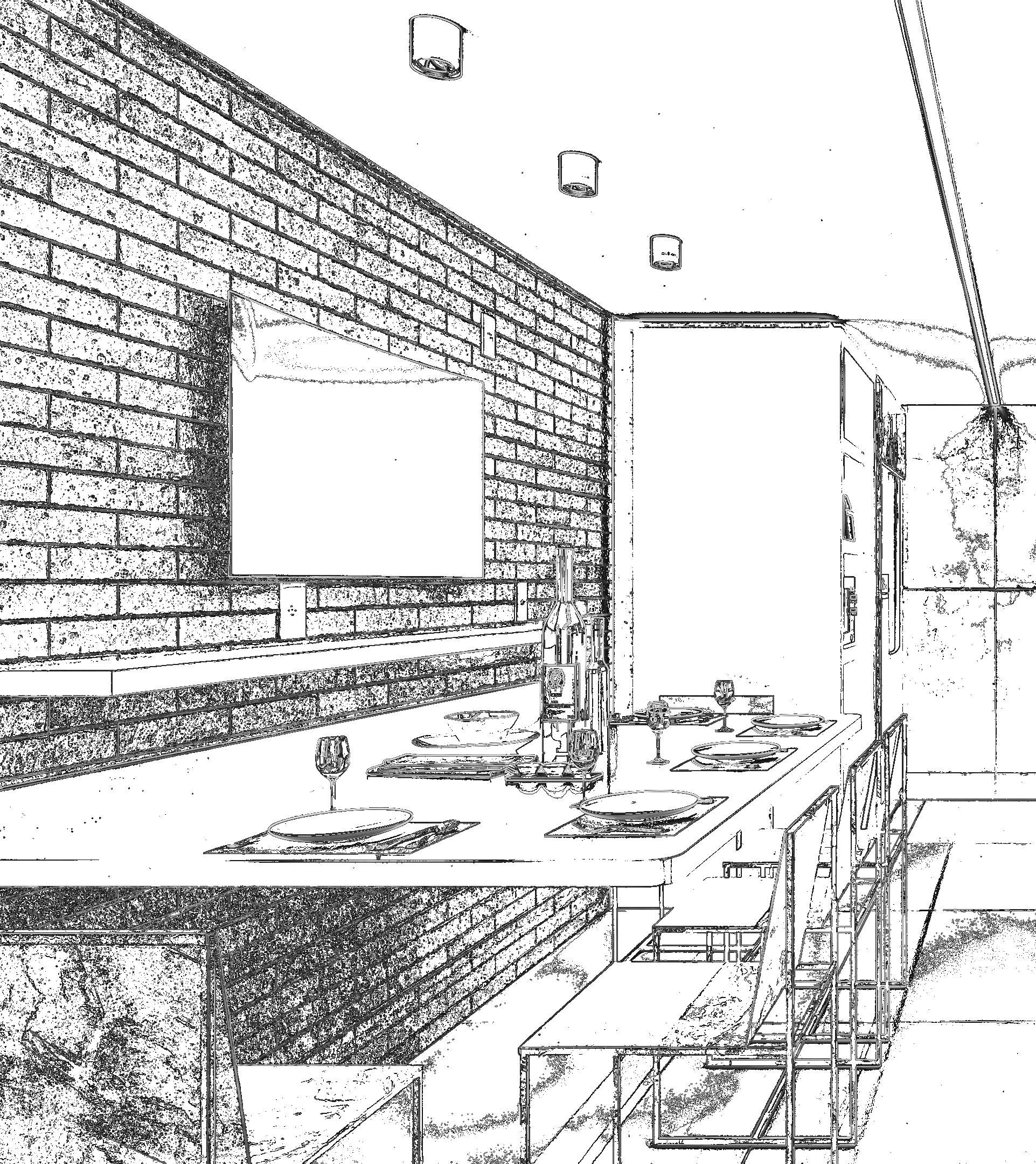

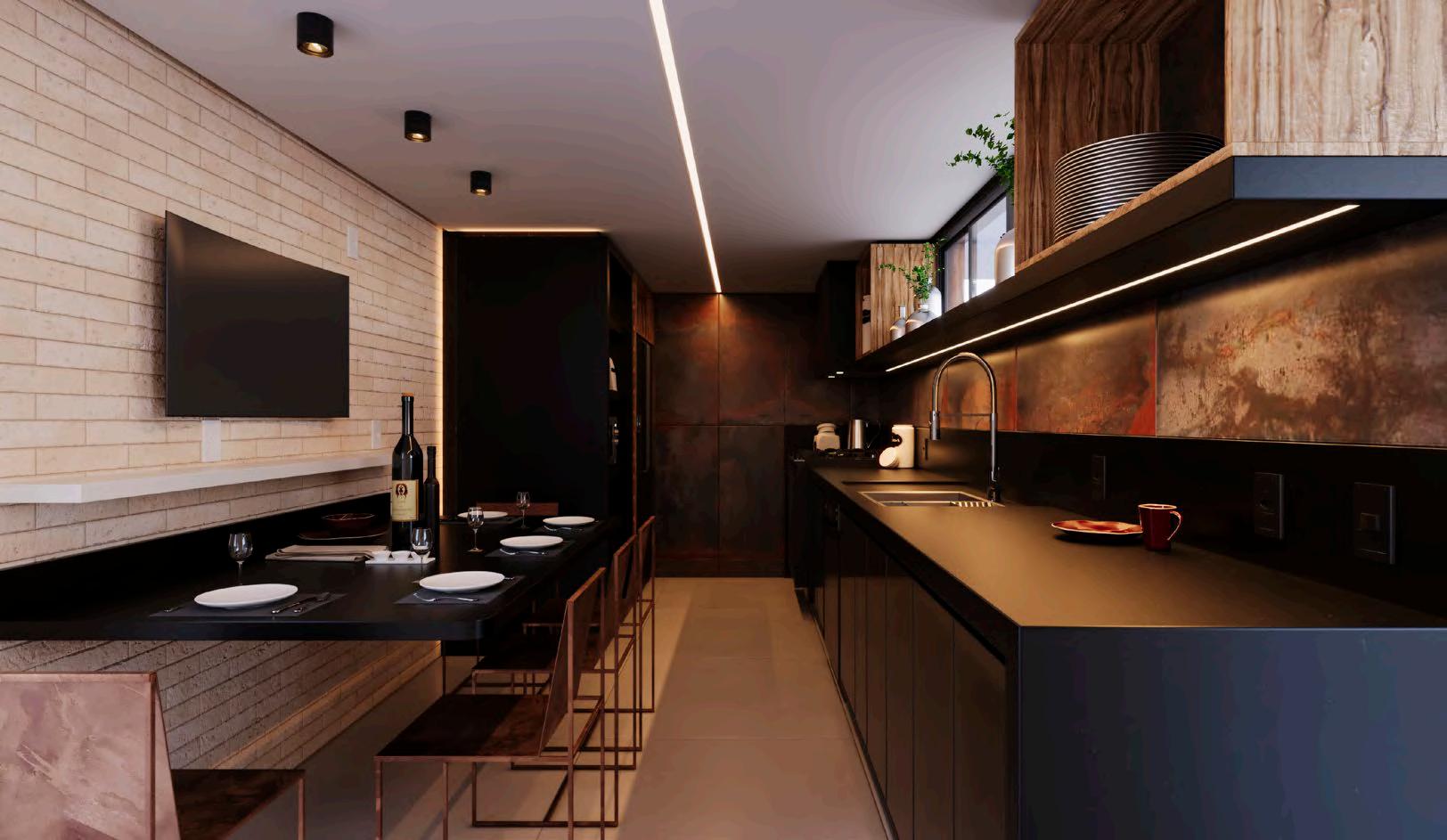

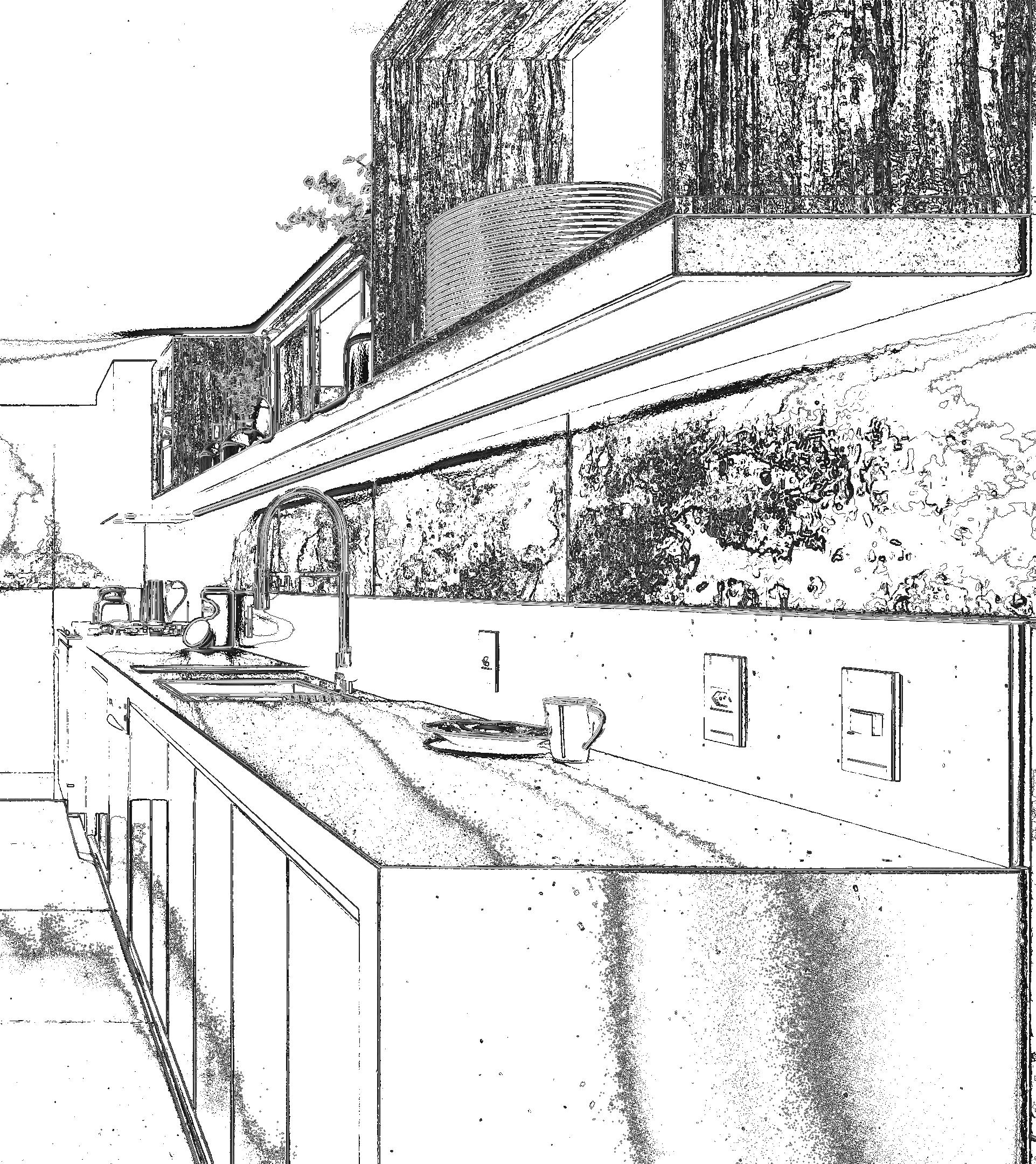

COZINHA BM

COZINHA BM

LOCAL: JOÃO PESSOA, PARAÍBA, BRASIL ANO DE CONCLUSÃO: 2023

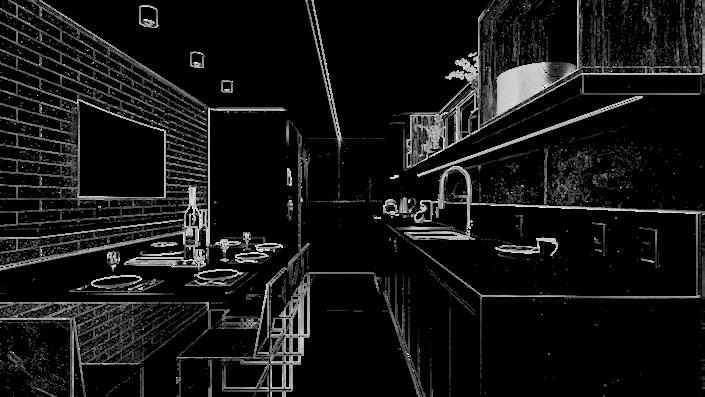

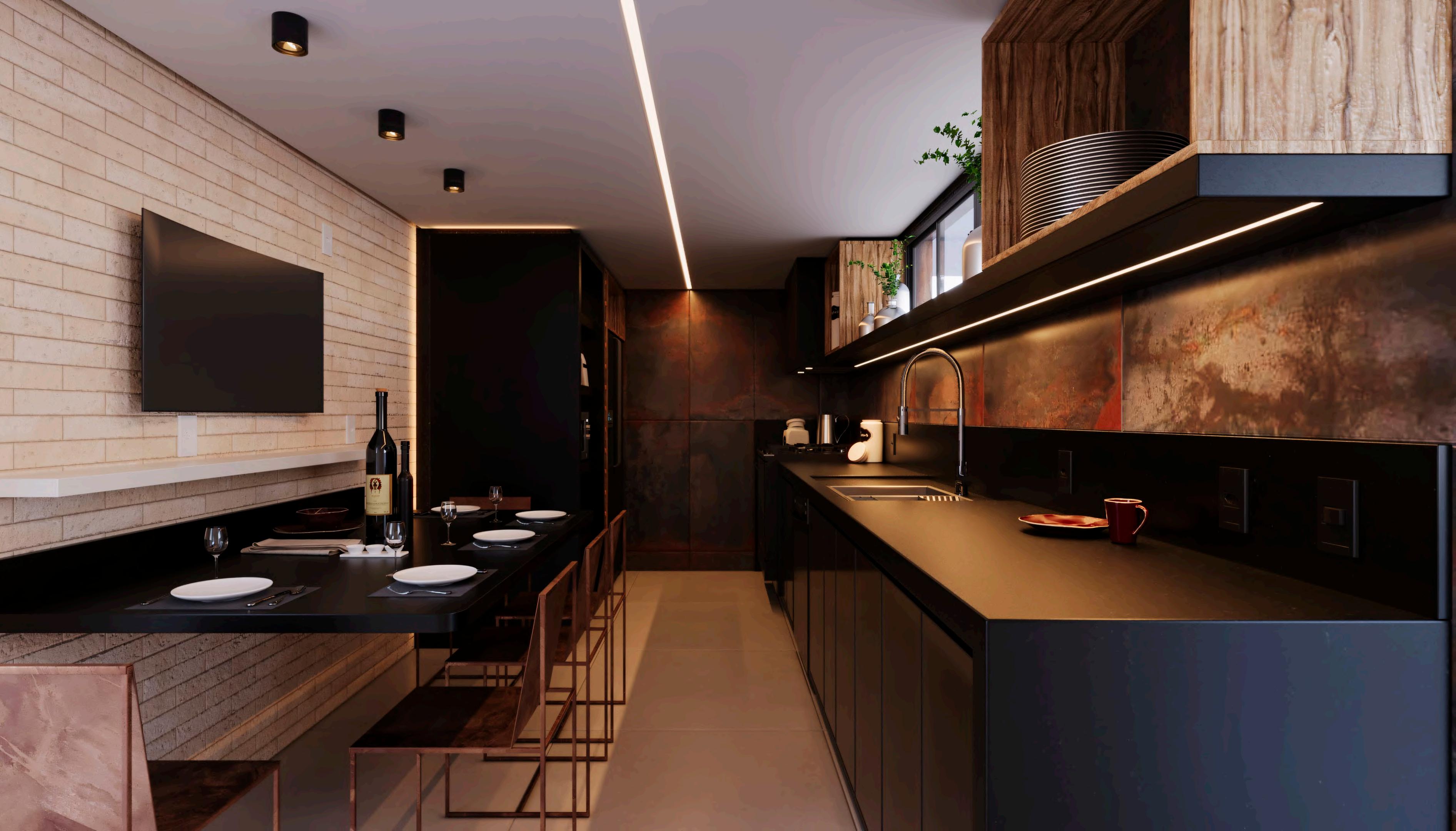

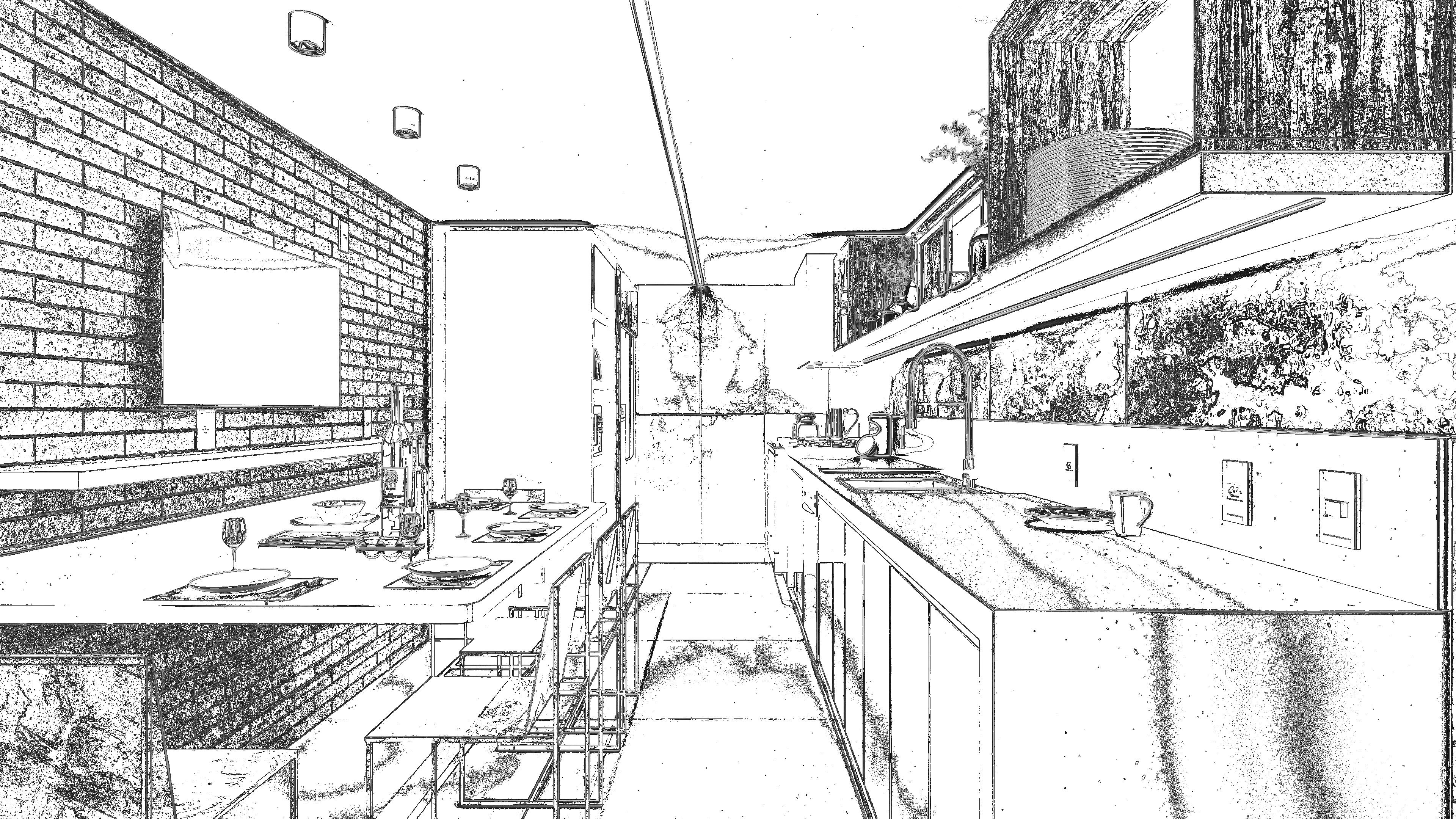

Este projeto gira em torno do trabalho técnico e de concepção arquitetônica e design onde o cerne do mote criativo está na aspiração do cliente por uma transformação na cozinha, onde os elementos convencionais previamente utilizados dão lugar a um design que celebra materiais brutos.

O projeto apresenta uma integração de elementos, incluindo granito preto absoluto e materiais como porcelanato e revestimentos cerâmicos que replicam texturas naturais, convergindo para estabelecer uma estética despojada e elegante.

Em contraste com o aspecto mais rústico, cultivamos outro desejo: alcançar uma aparência “clean”. Portanto, decidiu-se usar granito preto absoluto não apenas para a bancada, mas também para a maioria dos armários. Além disso, houve uma redução na área úmida da bancada, elevando a percepção de uma bancada maior.

Ao longo desse processo criativo, foi dedicada uma ênfase profunda à iluminação, garantindo que a funcionalidade harmonizasse com o layout dos móveis. Essa atenção aos detalhes reflete o objetivo principal: não apenas atender aos requisitos funcionais, mas também elevar o aspecto estético geral do espaço.

DESENHOS

GAZEBO 37

PLANTA BAIXA GERAL ESCALA: 1:12.5 1 10 P10 11 P11 13 P13 9 P09 F P19 F P19 A P16 A P16 B P17 B P17 E P19 E P19 D P18 D P18 C P18 C P18 GELADEIRA DUAS PORTAS (SIDE BY SIDE) COZINHA FOGÃO DE EMBUTIR TORRE EM GRANITO MÓVEL VERTICAL EM MDF MESA DE GRANITO EXISTENTE CUBA 60X40 C/CALHA ÁREA SECA ÁREA MOLHADA ÁREA SECA ÁREA SECA PROJEÇÃO DO TRANSPASSE DO GRANITO PROJEÇÃO DO TRANSPASSE DO GRANITO 0,00 2,0 40,0 78,0 112,0 5,0 108,0 5,0 145,0 1,0 90,0 2,0 70,0 42,0 78,0 117,0 108,0 150,0 120,0 375,0 64,0 64,0 8,0 41,5 61,0 15,5 10,5 41,0 4,5 6,0 2,0 62,0 2,0 64,0 495,0 95,0 85,0 20,0 179,0 55,0 90,0 16,0 221,5 35,5 257,0 602,0 107,0 16,0 58,0 6,0 103,0 179,0 projeção do transpasse da bancada rebaixada projeção do corte para inserção da cuba Torneira Monocomando Gourmet de Cozinha Inox 5,0 5,0 1,8 11,4 1,86,0 78,0 6,0 75,0 10,0 30,0 55,0 15,0 27,5 62,5 62,0 1/12.5 escala 1:25 0.75 0.25 0 0.5 1 2

DESENHOS

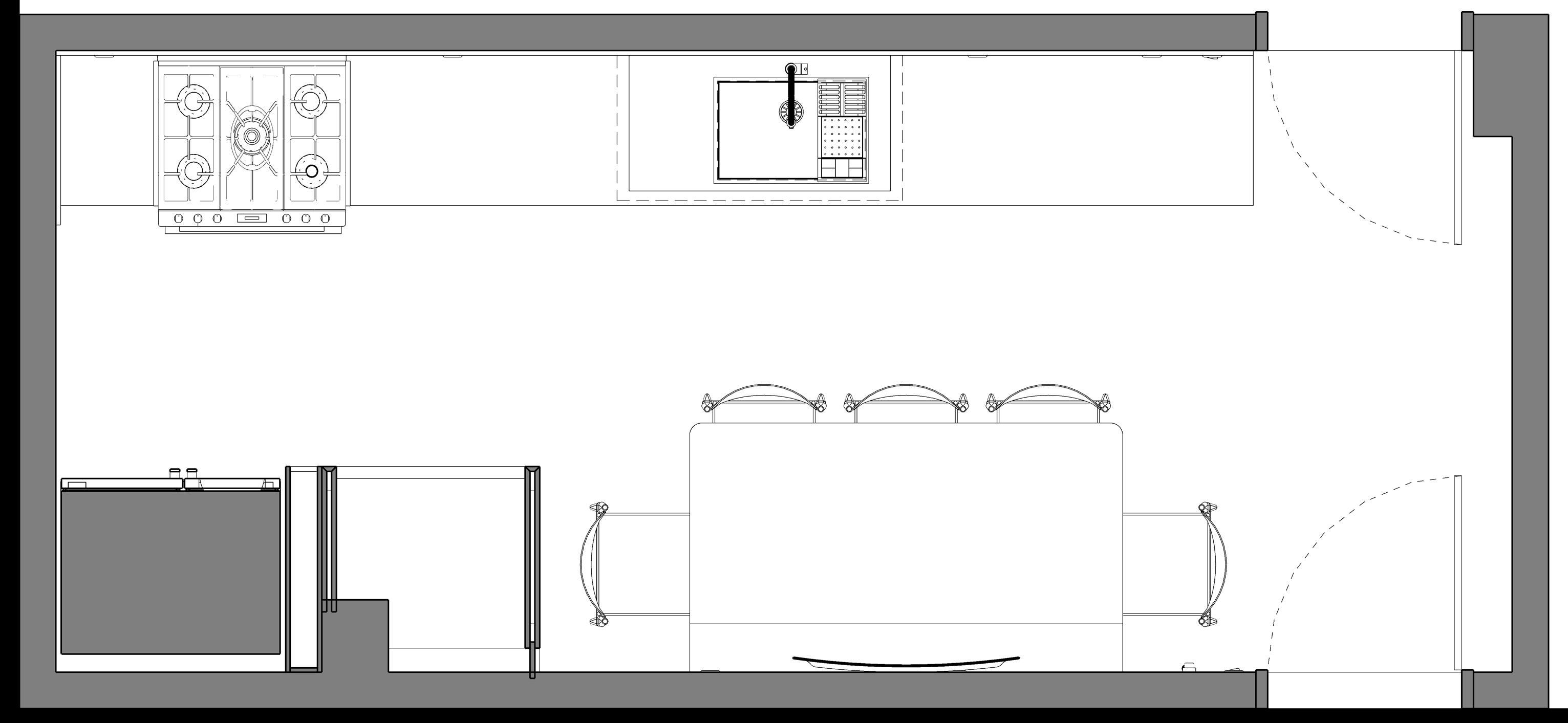

planta baixa geral

GAZEBO 38

PERSPECTIVA 1 ESCALA: 1:12.5 4 1/12.5

DESENHOS

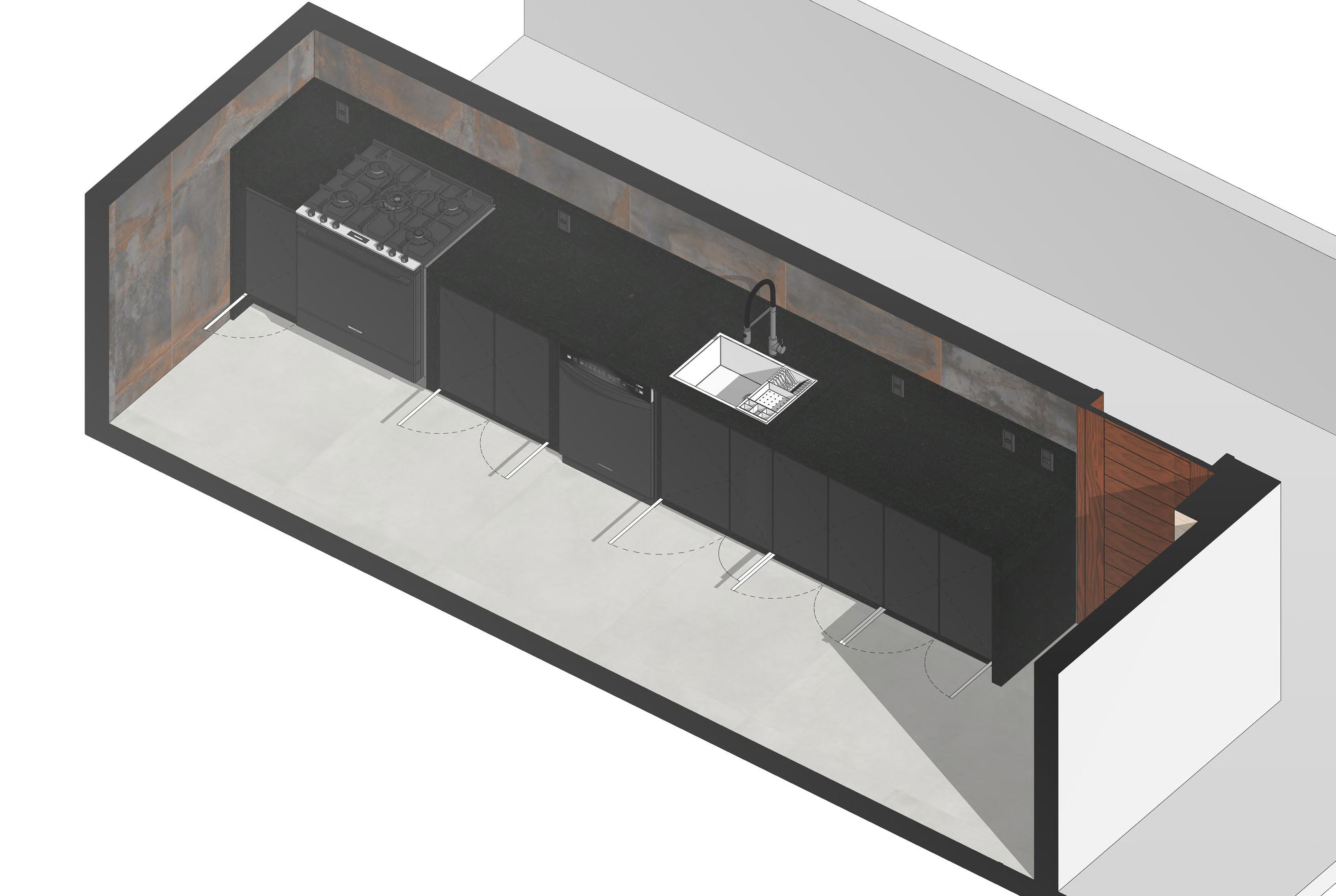

perspectiva 1

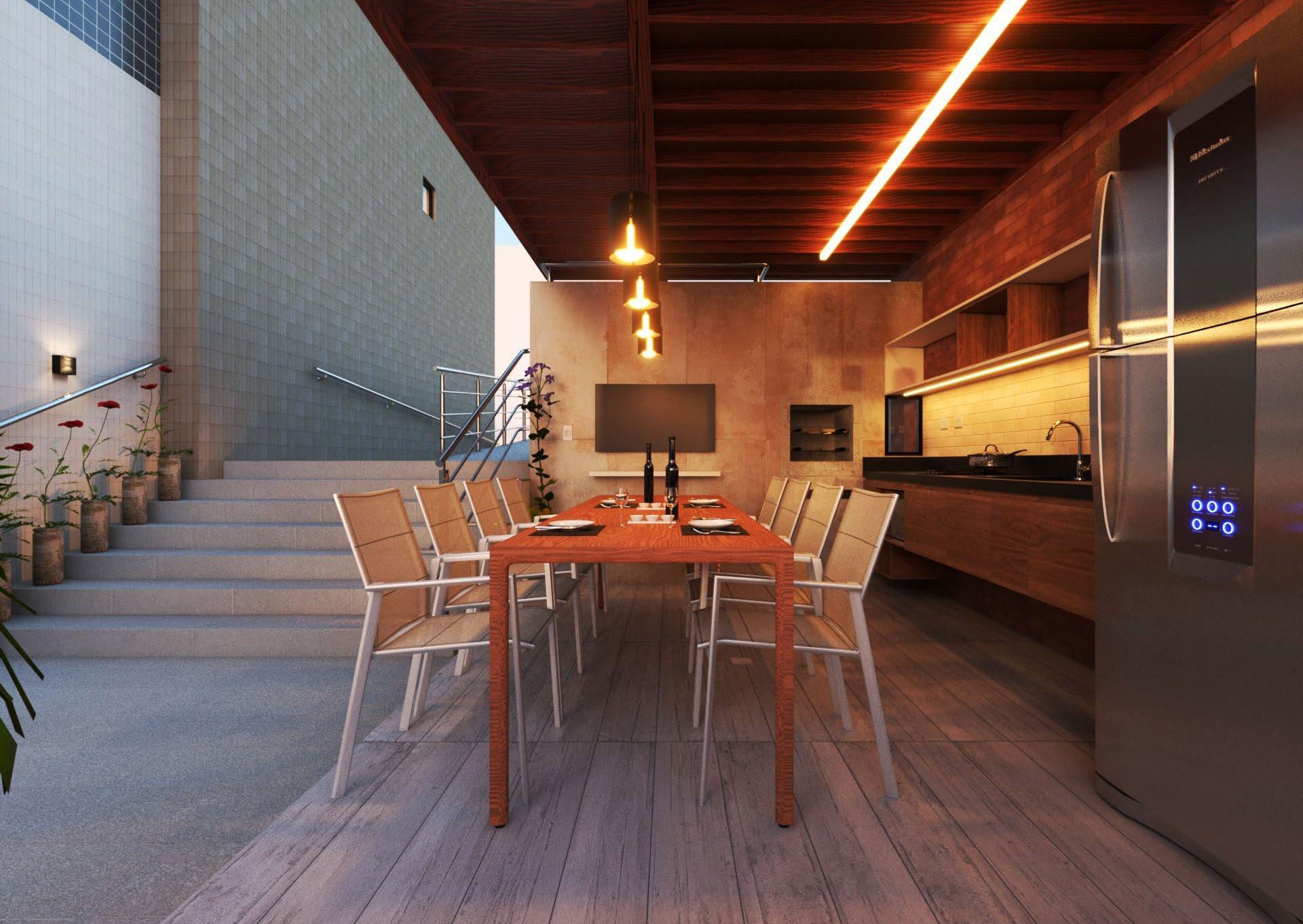

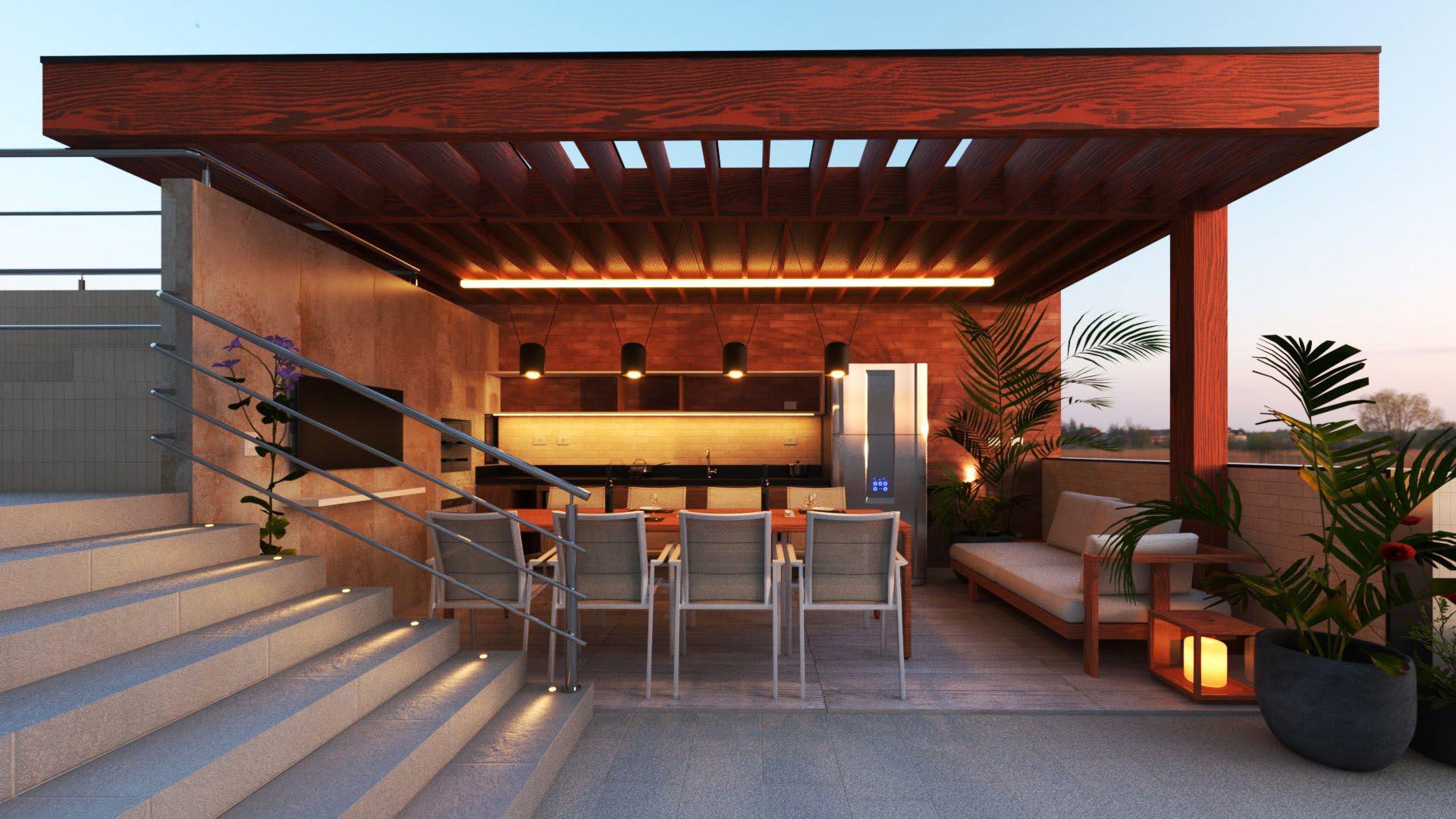

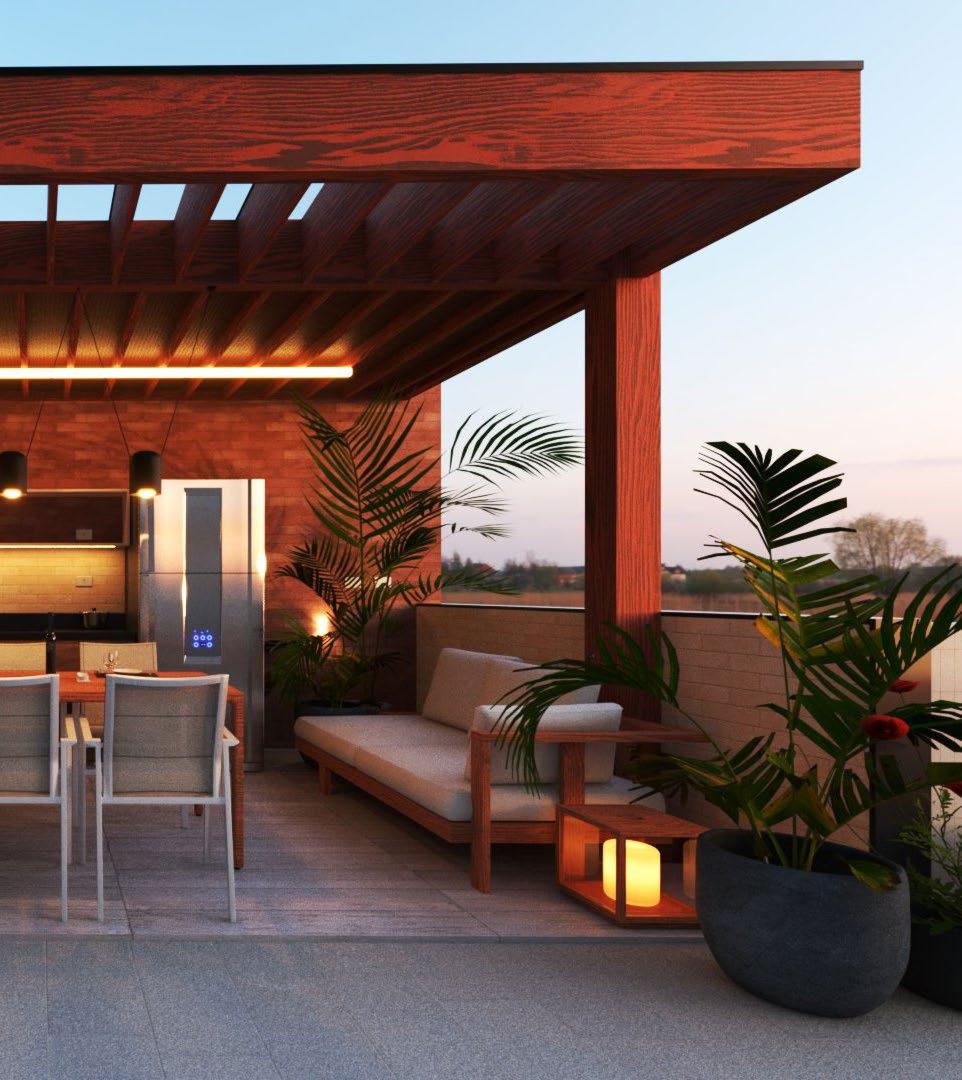

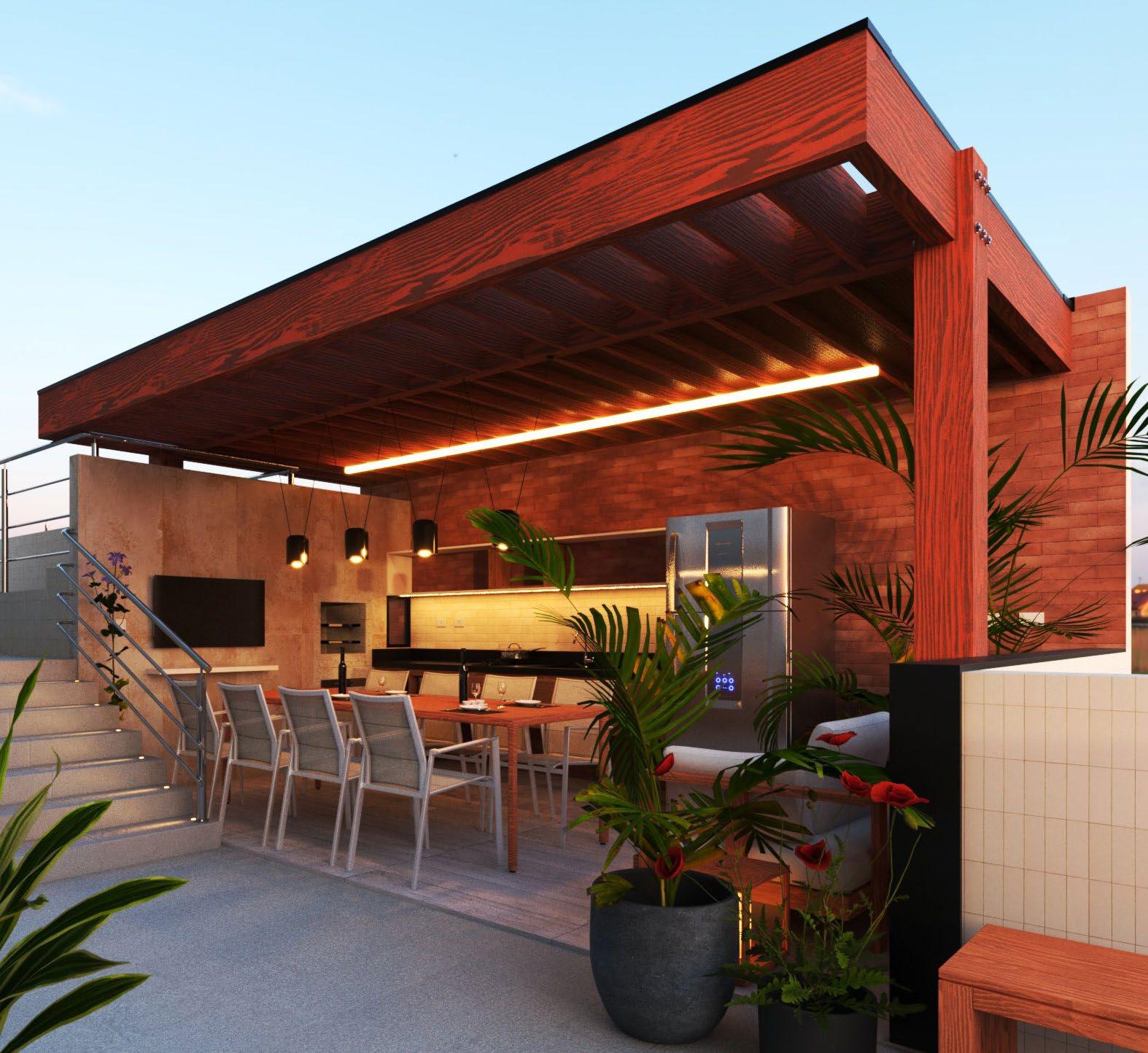

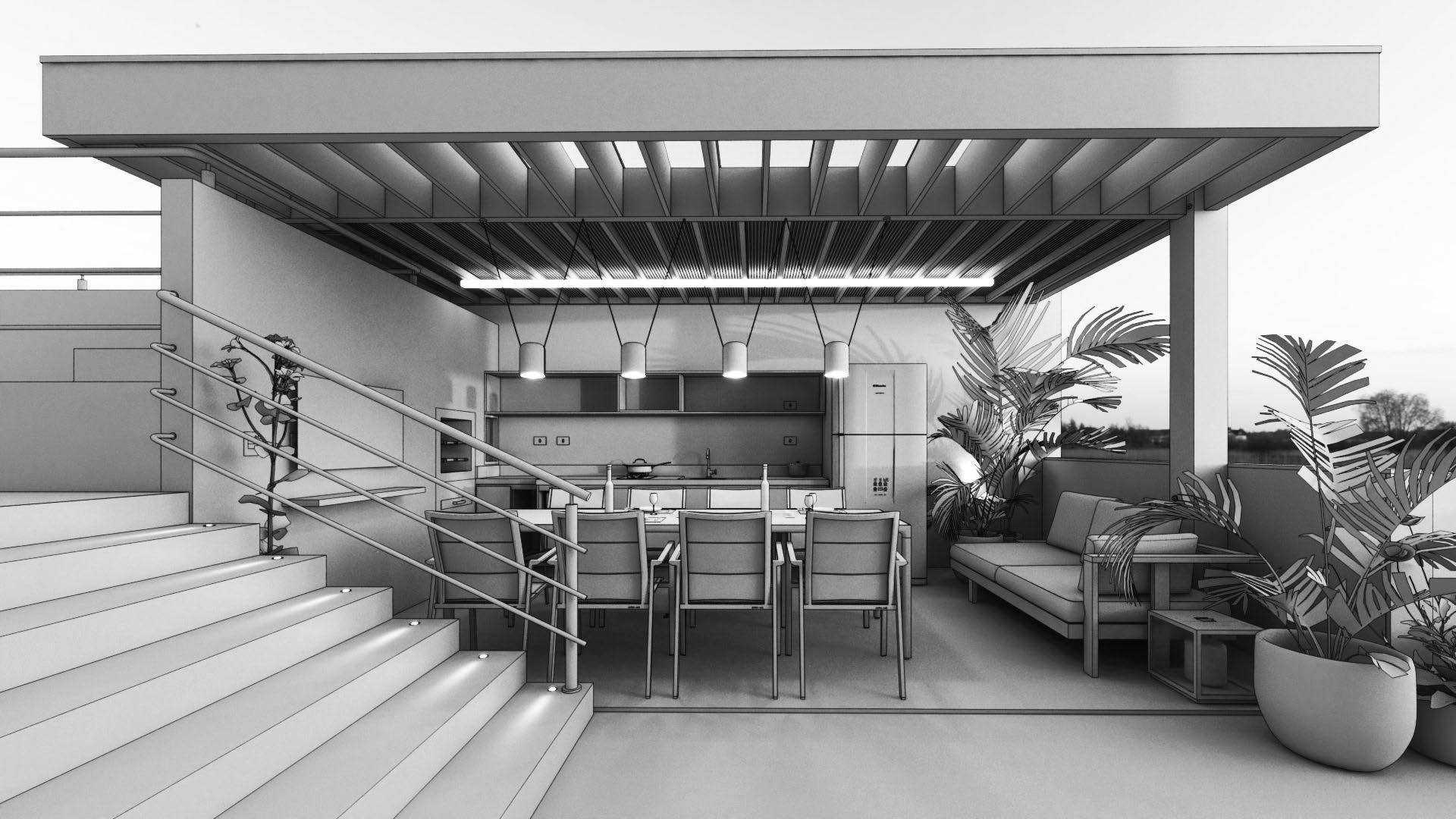

GAZEBO ED. PARADISO

GAZEBO

LOCAL: JOÃO PESSOA, PARAÍBA, BRASIL

ANO DE CONCLUSÃO: 2023

Projetado para o Edifício Cine Paradiso, o foco principal do projeto está na estrutura da cobertura, pois a mesma abrigará bancada com os móveis de marcenaria. Além disso, a cobertura define intervenções em paredes, bem como seus revestimentos.

A ideia era reproduzir uma área que fosse mais do que uma simples área coberta, mas um espaço que oferecesse elementos para o encontro e convívio de pessoas, fora dos limites de seus apartamentos.

Conduziu-se o projeto numa linha estilística mais rústica, com um tom mais despojado em contraponto às áreas internas, às quais os moradores já estão acostumados a vivenciar diariamente.

Entretanto, apesar de o projeto possuir um caráter mais rústico e despojado, buscouse uma singeleza no desenho da cobertura que gerasse, em termos estéticos, uma característica mais contemporânea, com linhas mais contínuas e menos adornos.

Obviamente, não foi tão simples conciliar duas ideias, a princípio antagônicas: contemporaneidade e rusticidade. Ao passo que a contemporaneidade encontra-se na linha de desenho das peças da estrutura e móveis, a rusticidade e o caráter despojado encontram-se nos materiais, iluminação, bem como na vegetação do cenário do projeto.

GAZEBO

LOCAL: JOÃO PESSOA, PARAÍBA, BRASIL ANO DE CONCLUSÃO: 2023

Em termos de disposição espacial, foi colocada a bancada de apoio na parede ao fundo do espaço e ao lado esquerdo foi colocada a churrasqueira. No lado direito da bancada, deixou-se um espaço para uma geladeira/freezer.

Logo na entrada do espaço, observa-se a colocação de uma mesa retangular disposta para uso oportuno.

No lado direito da mesa e junto à mureta, sugere-se a colocação de uma espreguiçadeira para área externa, de modo que seja possível ter um canto com um mobiliário mais confortável. Além disso, entre o espaço para a geladeira e a espreguiçadeira, propõe-se aproveitar o canto para colocação de jarros com vegetação, de forma que, além de trazer menos monotonia visual, cria-se um ambiente mais próximo do natural e com um caráter de ambiente externo.

Quanto aos móveis da parede da bancada, estes foram projetados com dimensões suficientes para atender às necessidades de um ambiente mais casual e que não possui as mesmas necessidades de uma cozinha comum. Propõe-se um móvel inferior que ocupa a metade da altura entre a bancada e o chão e um móvel superior que é basicamente um nicho.

Quanto aos revestimentos e materiais, de maneira geral, possuem um visual e uma materialidade mais natural e, portanto, mais rústica.

DESENHOS

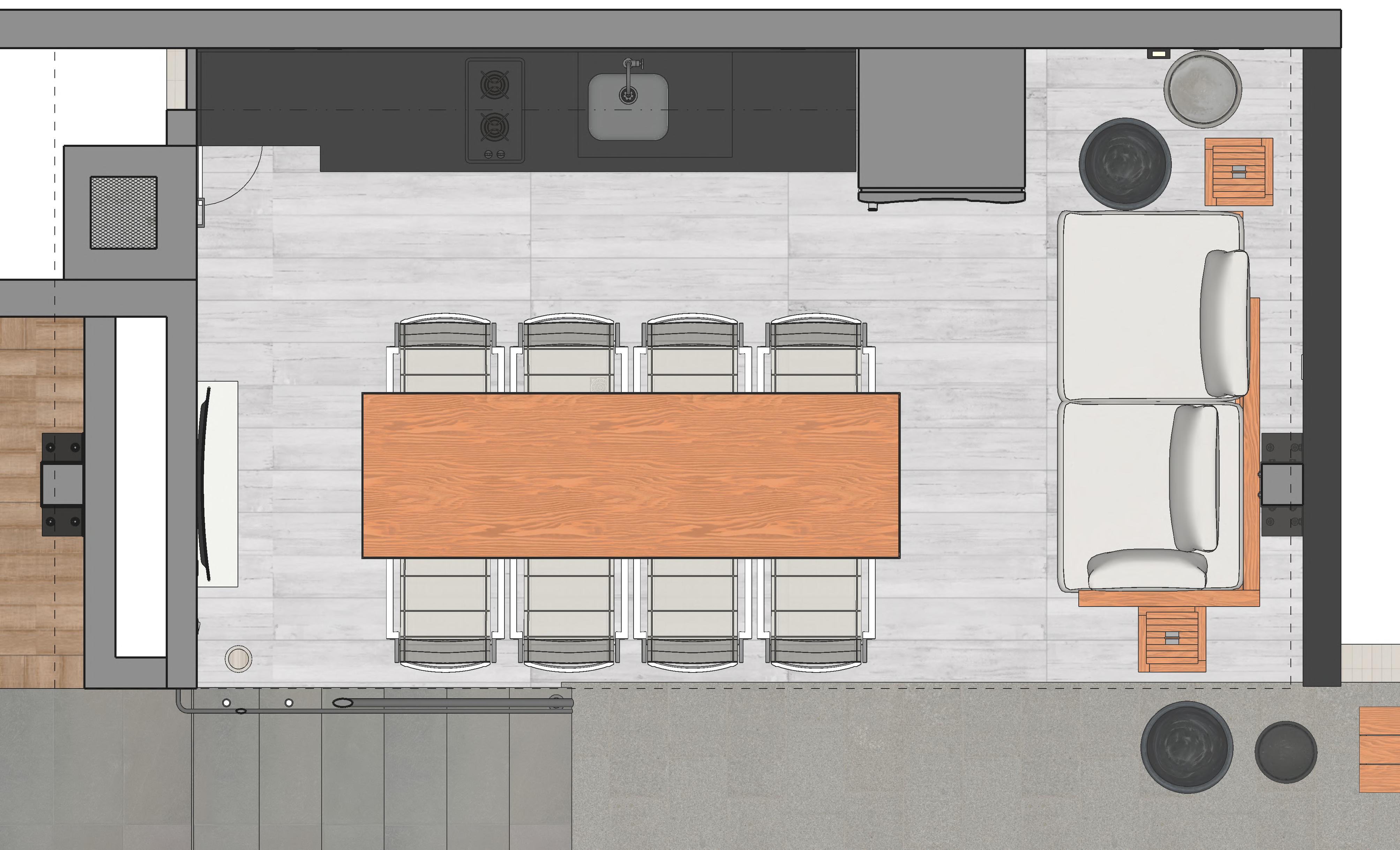

planta baixa geral

DESENHOS GAZEBO

escala 1:25 0.75 0.25 0 0.5 1 2 PLANTA BAIXA DO GAZEBO ESCALA: 1:20 0,89 0,20 0,715 0,18 0,65 0,475 1,25 0,75 0,60 0,125 0,475 0,60 2,02 0,20 0,675 0,185 0,600 2,600 0,20 0,20 3,11 6,0 6 6 0,15 0,25 0,12 0,303 0,303 0,303 0,303 0,303 0,303 0,025 5,37 0,185 0,30 0,175 0,51 2,0 7,0 1,018 1,00 0,493 CUBA 40X34 - ACETINADA

BICA ALTA DOCOL 01106306 COOKTOP DUAS BOCAS 64,5 VER P25-26 VER P27-28 2 P19 B A P18 P20 C ESPAÇO GELADEIRA BANCADA CHURRASQUEIRA PRATELEIRA ESPREGUIÇADEIRA JARDIM PILAR 1 PILAR 2

EXTERNA ÁREA COBERTA - GAZEBO projeção da coberta projeção da coberta

260 X 80CM VASOS VASOS

TORNEIRA

ÁREA

MESA

COOKTOP.OBS: FURAR APENAS QUANDO COMPRÁ-LO 0,145 3,20 2,17 0,185 3,08 1,125 1,985 ESCADA SOBE + 0,00 + 0,02 + 1,00 17 P15 16 P14 15 P13 + 1,50 5,0 0,39 0,31 12,5 0,325 8,0 1,318 0,26 0,272 5,5 0,482 6,3 projeção

nicho

ARANDELA QUADRADA 20,0 1/20

PROJEÇÃO FURO DO

aéreo

1:25 4 1/25

DESENHOS GAZEBO

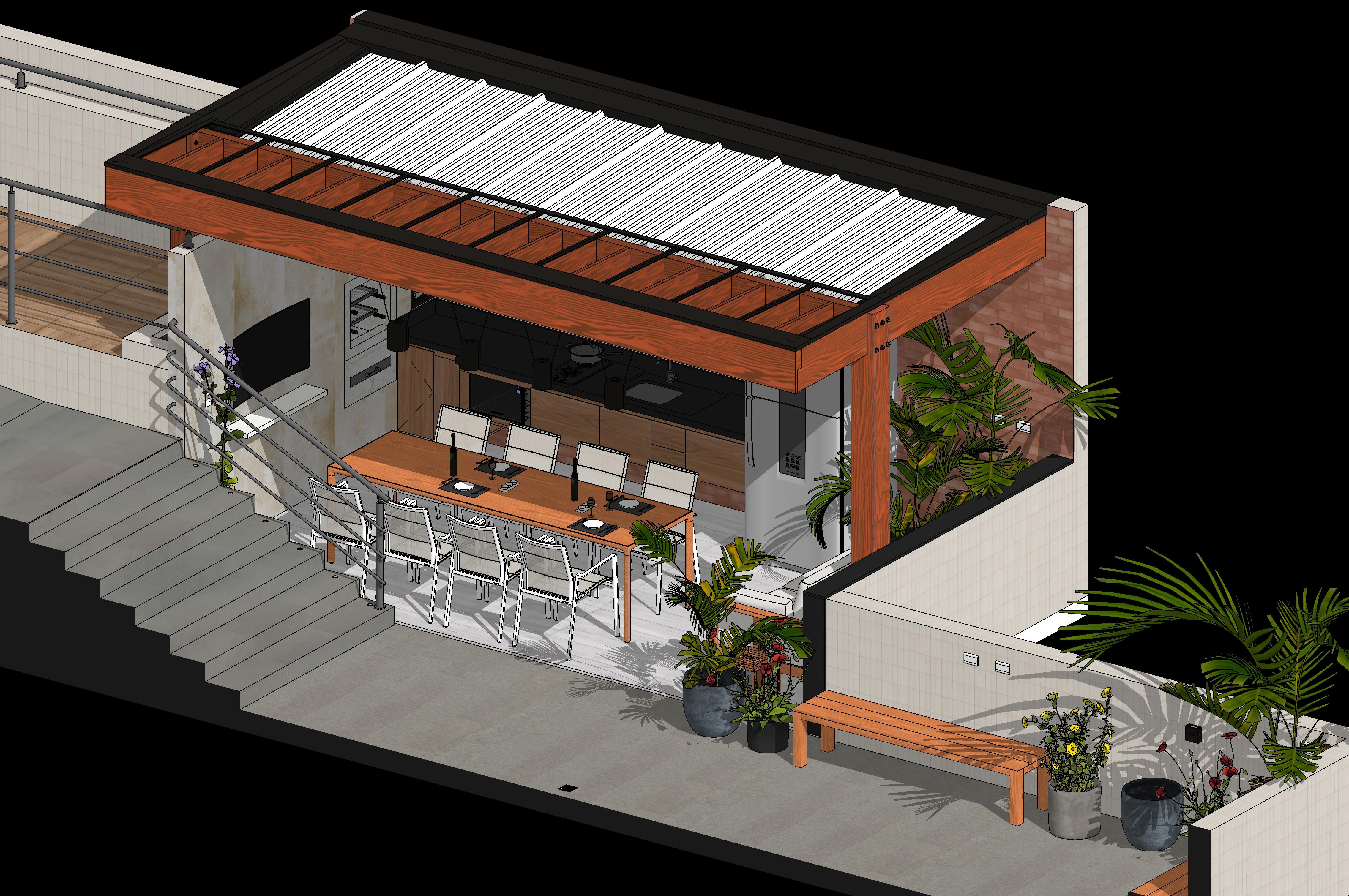

perspectiva isométrica PERSPECTIVA

ESCALA:
