Diplomoppgave - Den Postindustrielle Skjebne

Den postindustrielle skjebne

Prosjekteringsdel - Utdrag

Masteroppgave i arkitektur

Jan Erik Sletten Svendsen

AAR4990 Masteroppgave i arkitektur

Fakultet for arkitektur og design

Norges teknisk-naturvitenskapelige universitet, NTNU

Våren 2024

Master i arkitektur

NTNU Trondheim

Vedlegg:

01. Forarbeid

02. Prosjekt

03. Prosess

Veileder:

Mari Synnøve Gjertsen // marisgj@ntnu.no

Format: A4 tosidig visning Alle foto er egne med mindre annet er oppgitt.

Diplomstudent:

Jan Erik Sletten Svendsen jesvends@gmail.com +47 410 06 967

Problemstilling:

Hvordan

transformere

postindustrielle

områder for bevaring av småskala industri i byen.

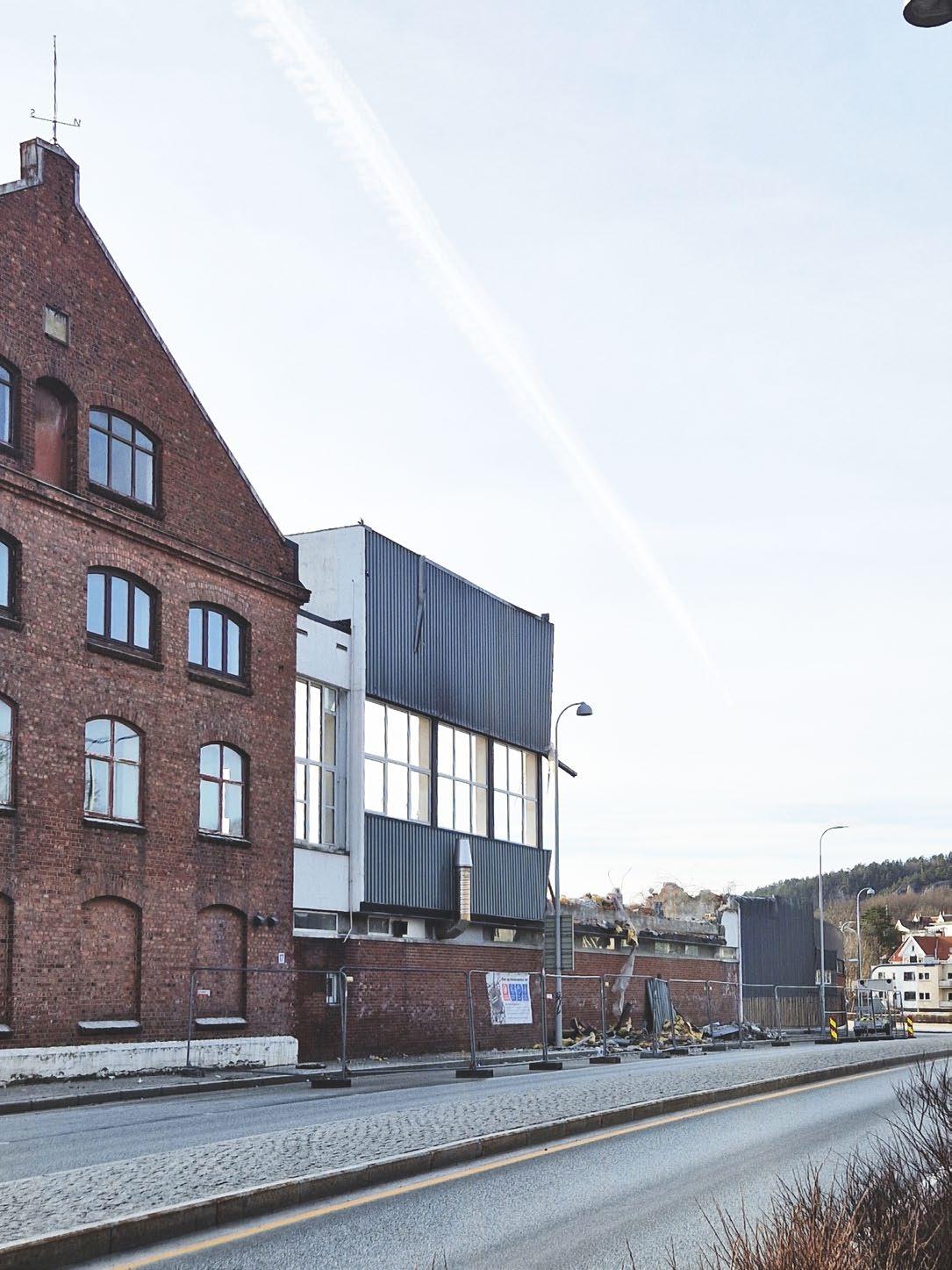

Bildet viser rivingen av tapperiet fra påsken 2024. Kommunen overtok tomten desember 2023, og allerede måneder senere er flere bygg revet eller påbegynt revet. Til tross for denne endringen underveis i oppgaven vinkler jeg fokuset mot hva som kunne blitt gjort, og legger fokus på det som per dags dato hverken er vernet eller revet.

Kristiansand

Artillerivollen

Grimsbekken

Setesdalsveien

Scale lines and symbols

Klatresenter

Setesdalsveien

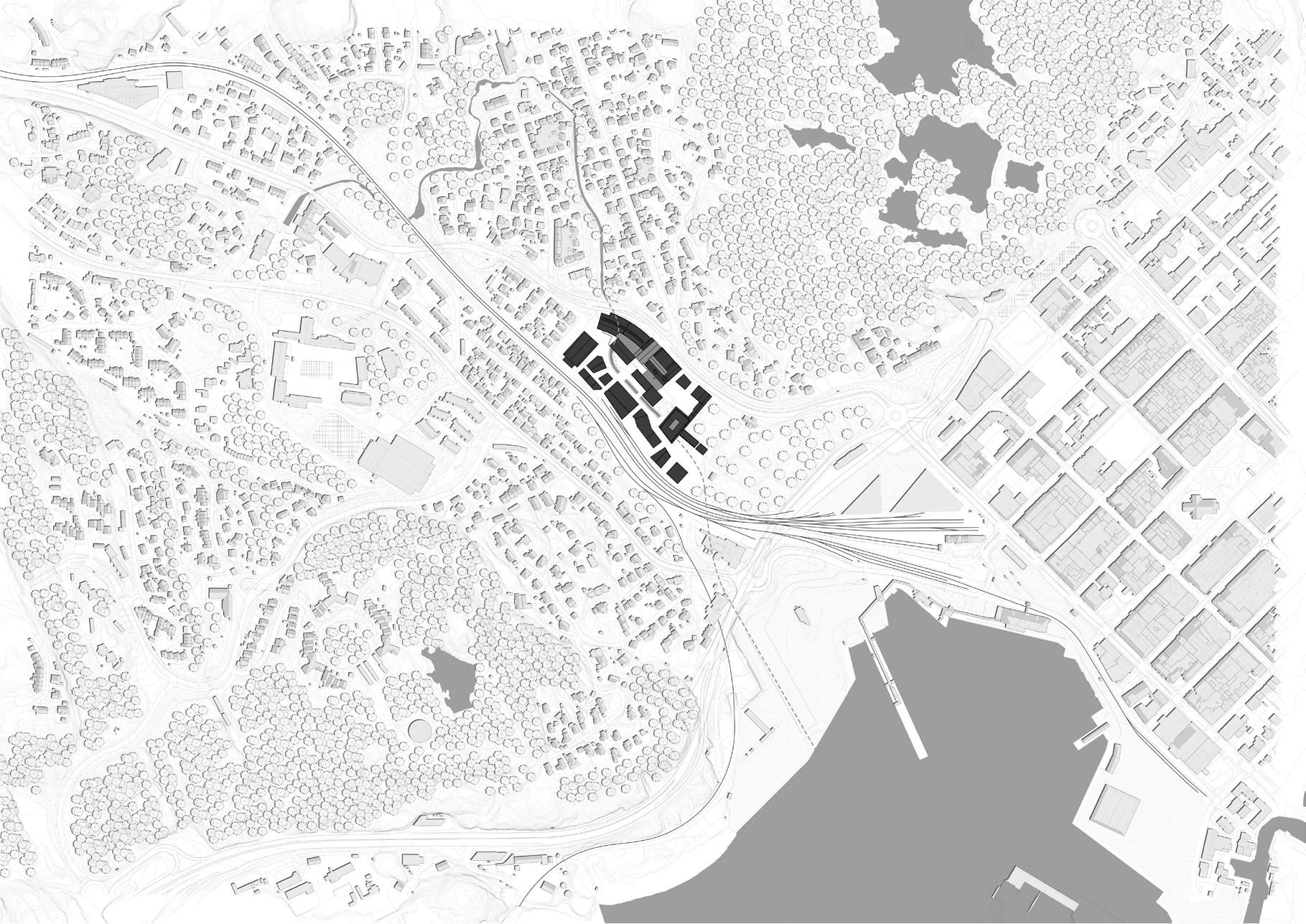

Eksisterende situasjon utomhusplan M 1:1000

Kristiansand kirkegård

Barnehage

Limtrehallen

Omtrentlig gulvreal: 4928m 2

Gjennomsnittsstørrelse rom: 616m 2

Ombrukbart gulvareal : 4287m 2

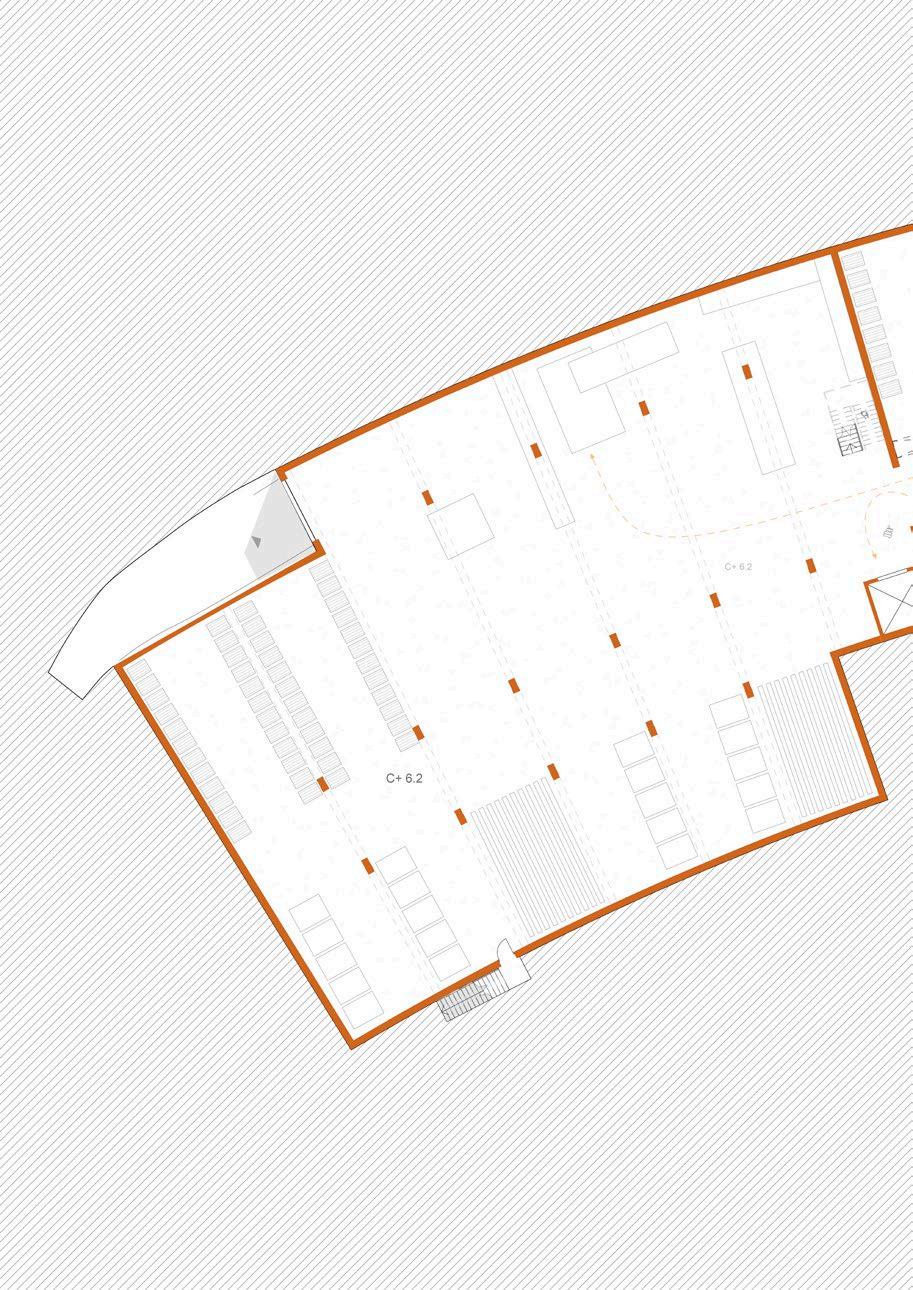

Limtrehallen er en lagerbygning med hovedplan og underetasje som knyttes på Ferdiglageret i en utvidelse langs Setesdalsveien. Formen følger kurvaturen langs veien og bygget er hovedsakelig konstruert med stålsøyler og limtrebjelker. Ellers er oppbygningen med lecablokker og fasadekledning i en blanding av bølgeblikk og teglsten. Bygget har installert vareheis mellom planene og har et tilbygg med lastebilsterminal. Lastebilterminalen sees åpnet til en atriumskobling mellom den eksisterende hallen og kommende bygninger mot indre tomt. Limtrekonstruksjonen bevares og taket åpnes opp.

Limtrekonstruksjonen i atrium bevares

Lagringsplanene egner seg til videre produksjonslokaler i større skala

Scale lines and symbols

Lastebilterminal som samlingsareal i atrium

Aksonometri Limtrehallen M 1:500

Scale lines and symbols

1:250

1:2500

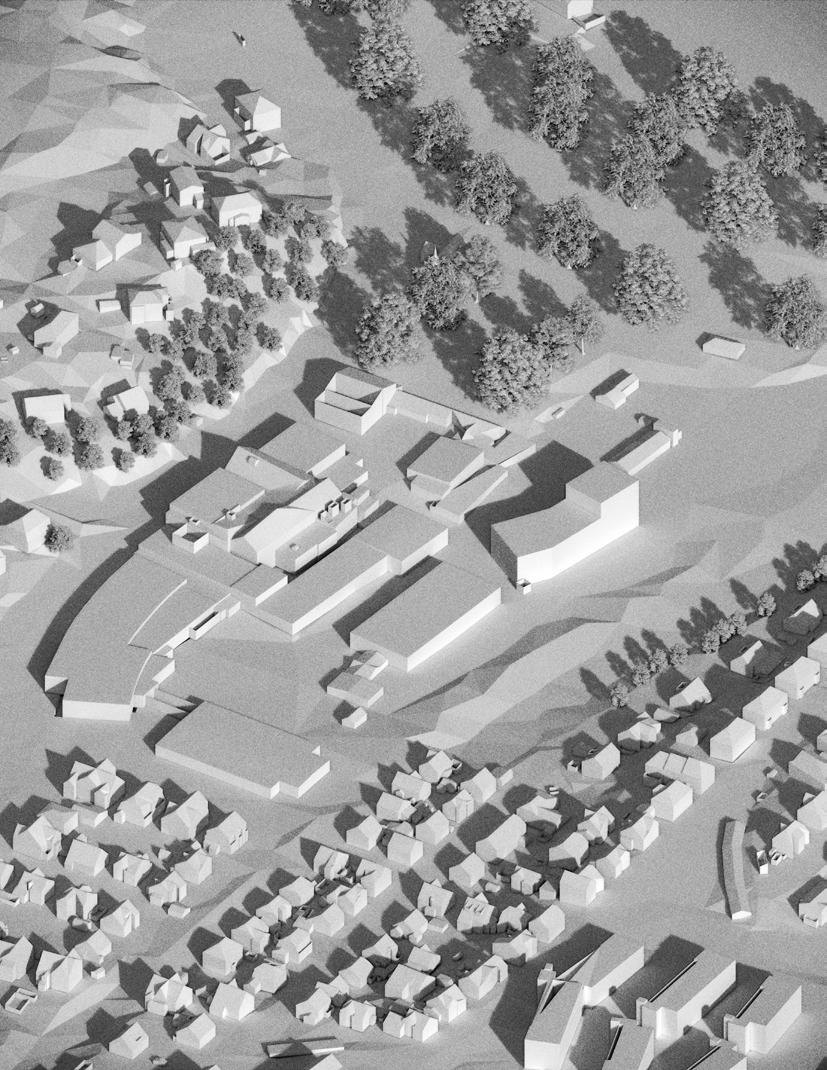

Aksonometri Eksisterende Bryggeritomten - Nordøst

Aksonometri Nye Bryggeritomten - Nordøst

Scale lines and symbols

Eksisterende vegger

Setesdalsveien

den nye bryggeritomten M 1:1000

Kristiansand kirkegård

Scale lines and symbols

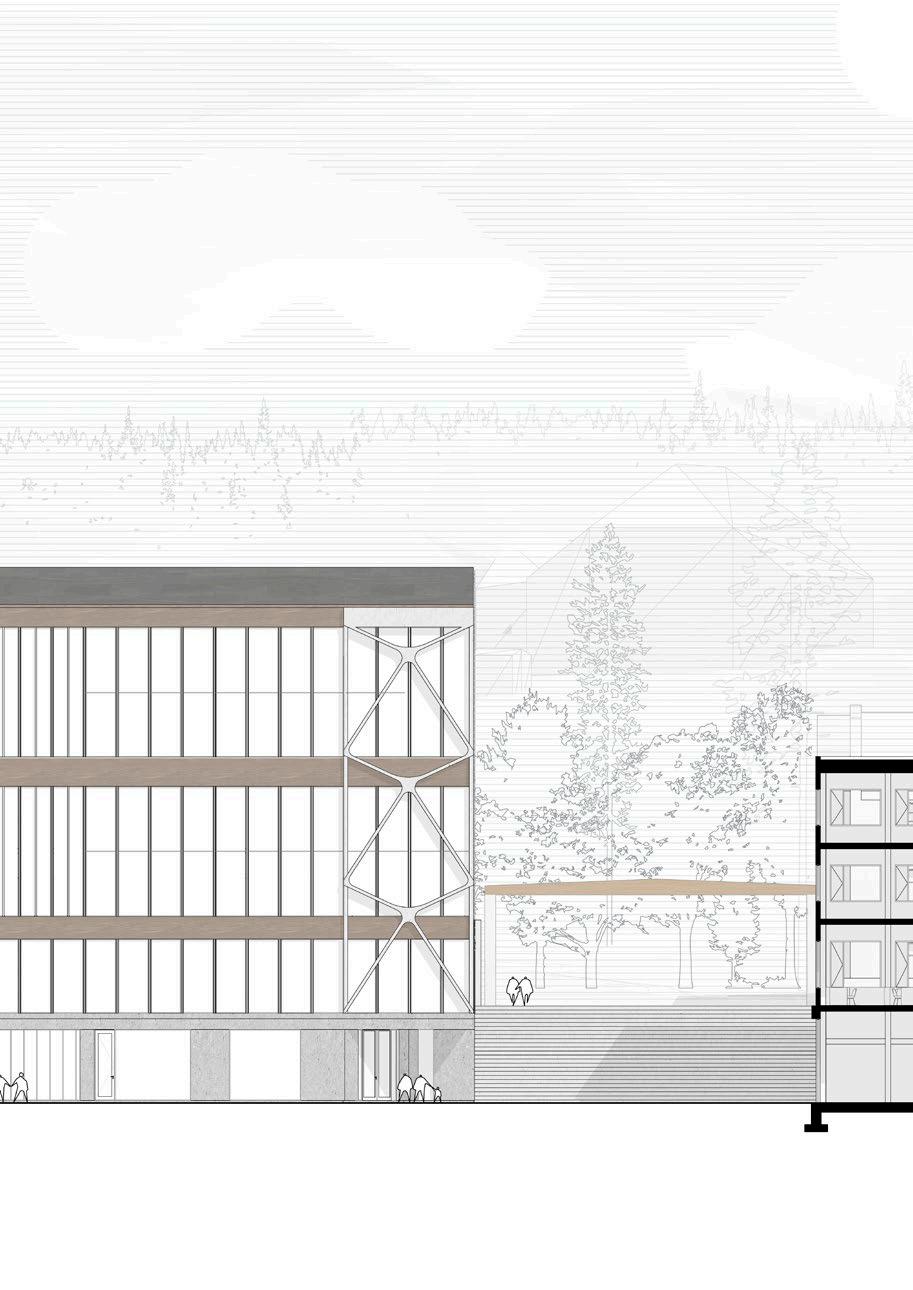

Langsnitt F-F M 1:500

Langsnitt E-E M 1:500

Langsnitt D-D M 1:500

Håndtegnet aksonometri av nye bryggeritomten

Konseptaksonometrier for bevaring, sammenkobling og utvidelse for eksisterende bygg.

Hovedbygget til venstre og Limtrehallen til høyre.

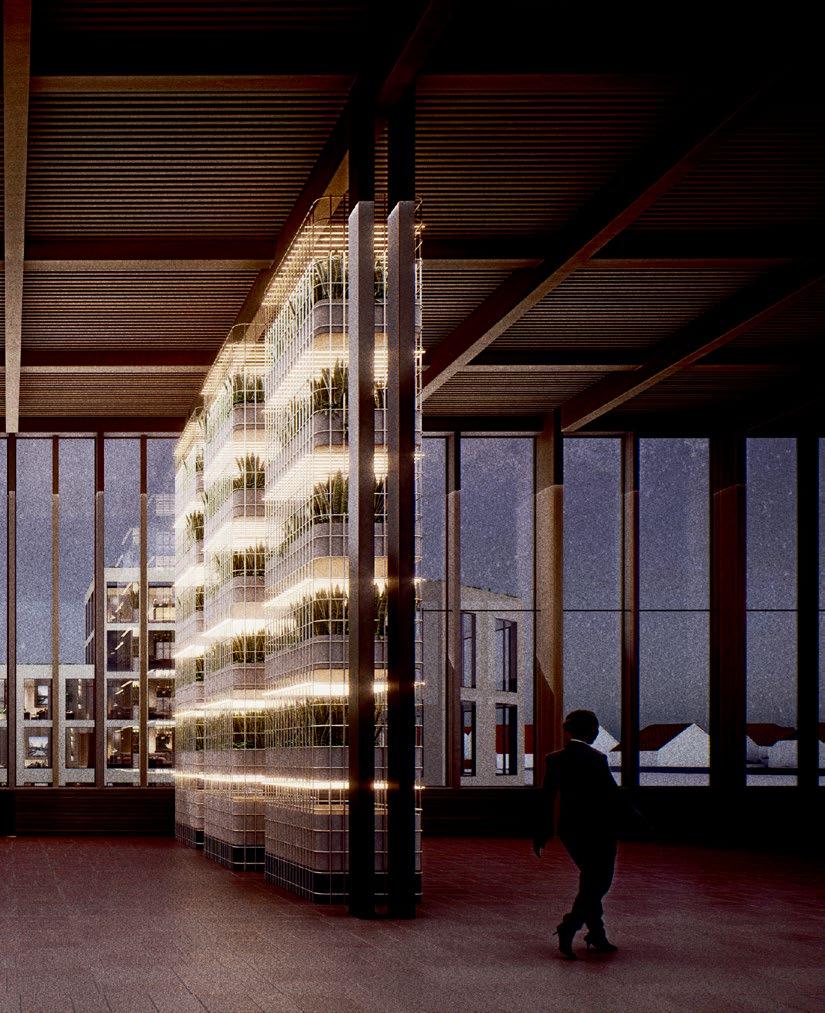

Konseptrender for vertikalt jordbruk i messaninetasjene.

Scale lines and symbols

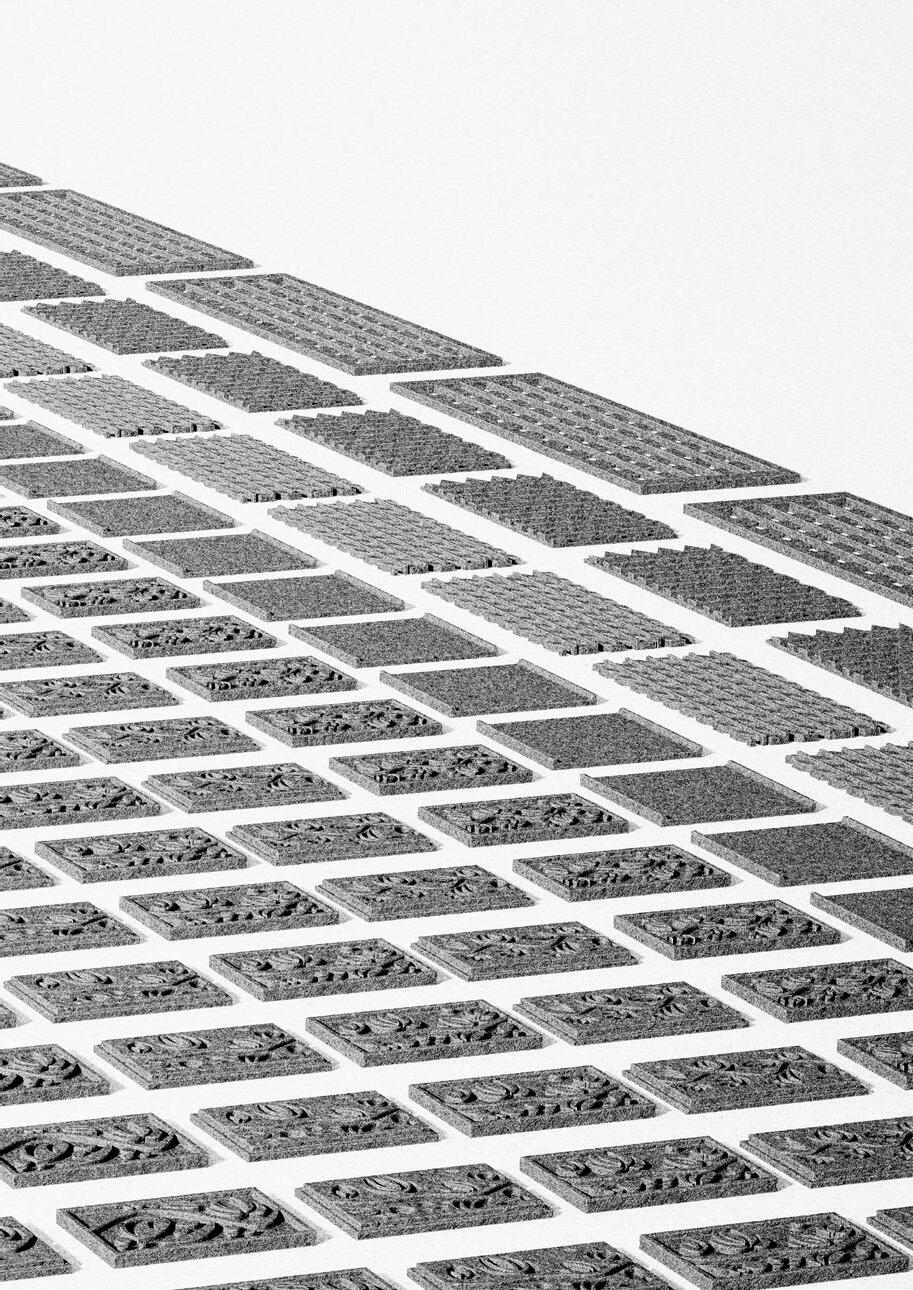

Fasadeproduksjon

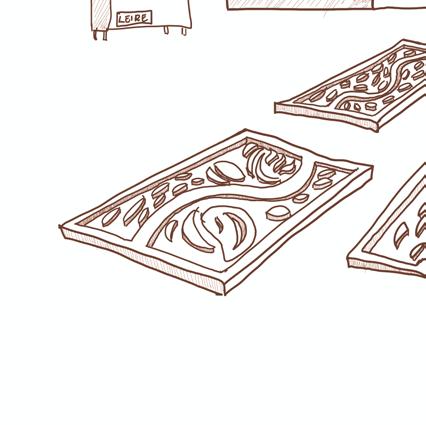

Som konsept tilrettelegger jeg for produksjon av keramisk tegl i den eksisterende lagerhallen nord på tomten. Teglproduksjonen viderefører den eksisterende leken i estetikk med tegl og industrielle detaljer, og skal som et første byggetrinn på Bryggeritomten stå for produksjon av fasadematerialer til resten av den kommende bygningsmasssen.

Fasaderender av tilbygg ved Limtrehallen

Scale lines and symbols

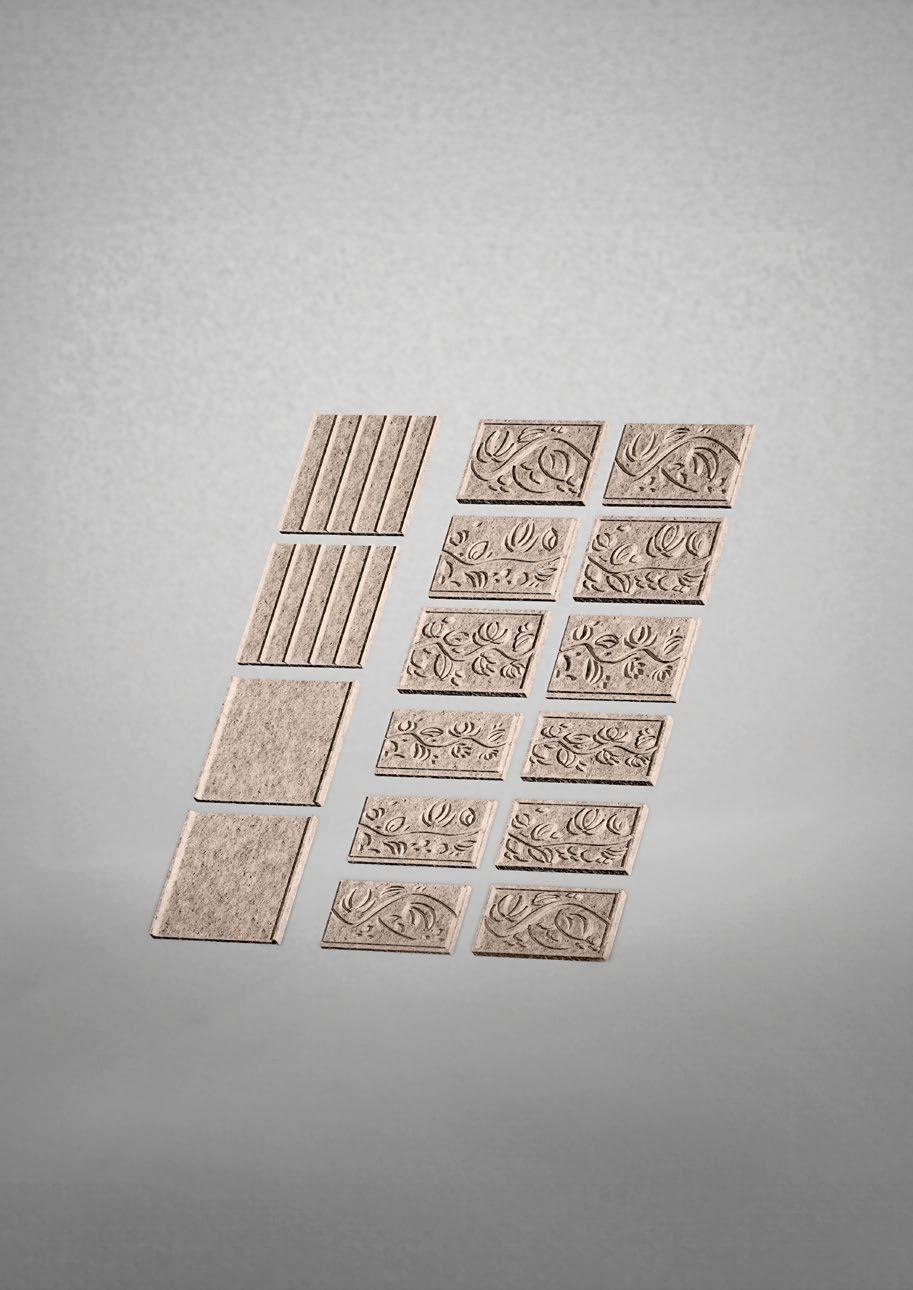

Over: Render av atriumsinngang ved Limtrehallen Til høyre: Render av moduler brukt på fasadedetaljeringen

Området rundt produksjonen ligger tett på friluftsområder og har et flott planteliv. Gjenåpningen av Grimsbekken gir mulighet for å dra dette også inn mellom produksjonslokalene, og området får en utforming likt den idealiserte industriparken slik den oppstod.

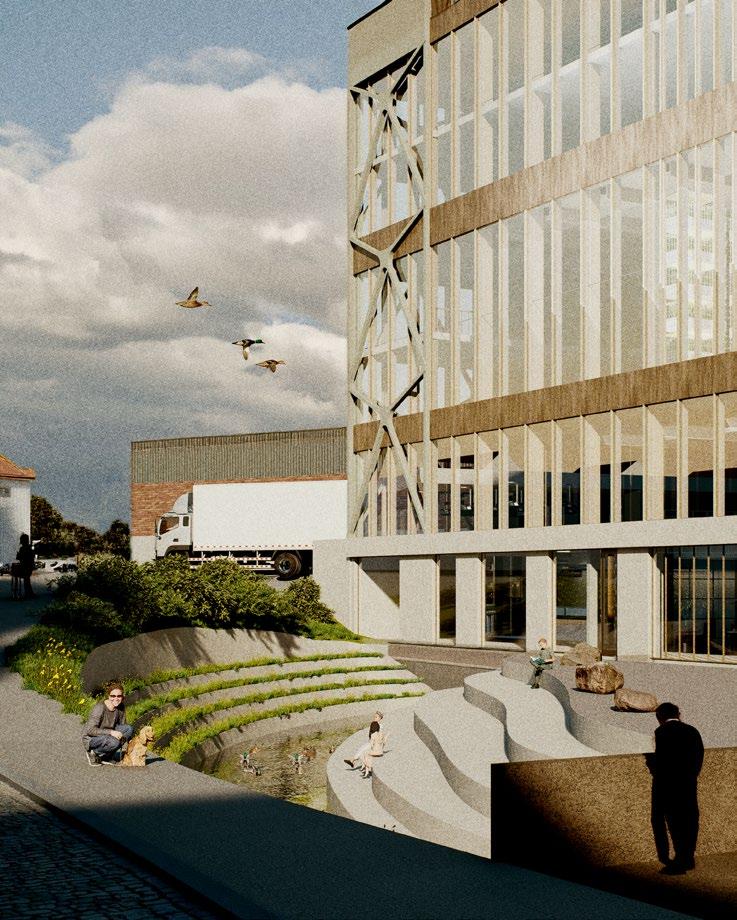

Utomhusrendere ved Grimsbekken og Produksjonstorget

Scale lines and symbols
