INFRAESTRUCTURA MÉDICA DE ATENCIÓN

PRIMARIA FRENTE A EMERGENCIAS SANITARIAS, SOCIALES Y NATURALES

El proyecto propuesto aborda las problemáticas específicas del barrio FranklinMatta de Santiago, focalizándose en dos áreas críticas: la falta de infraestructura médica y la gestión inadecuada de los desechos. La iniciativa busca ofrecer soluciones innovadoras para ambas cuestiones. La propuesta se materializa a través de un módulo flexible y portátil, concebido para satisfacer las necesidades médicas específicas del entorno. Este módulo no solo se adapta a diversas circunstancias espaciales, sino que también promueve la conectividad comunitaria. Compuesto principalmente por tubos de cartón, ensamblados mediante conectores de caucho y envueltos por una doble cubierta, el módulo se destaca por su versatilidad, rentabilidad y facilidad de montaje. En la fase de implantación, se identifican cuatro terrenos dentro del radio de influencia del barrio que carecen de infraestructura médica adecuada. Estos terrenos son representativos de distintas configuraciones morfológicas y relaciones urbanas, abarcando desde zonas comerciales hasta residenciales. Cada terreno se analiza minuciosamente para determinar su idoneidad como ubicación para los módulos médicos propuestos. La parte central del proyecto reside en la creación de espacios médicos esenciales.

Basándose en el tamaño mínimo funcional para su operatividad, se configuran los módulos médicos utilizando submódulos enfrentados, permitiendo así una distribución flexible y ampliable. El piso, construido con madera y caucho, está compuesto por seis módulos que se pueden ajustar mediante una pieza de nivelación. La estructura del proyecto incorpora estrategias materiales y constructivas ingeniosas. El módulo tubular, clave para la creación de los espacios cerrados, está formado por tres formas tubulares unidas por conectores de caucho. Estos componentes no solo brindan soporte estructural, sino que también permiten la circulación de aire y la integración de sistemas médicos. Por otro lado, el módulo de piso, construido con madera y caucho, asegura la estabilidad y nivelación en cualquier tipo de terreno. En síntesis, el proyecto propuesto busca abordar las carencias médicas y la problemática de desechos en el barrio Franklin-Matta a través de la implementación de módulos médicos flexibles y la utilización innovadora de materiales reciclados. Con un enfoque multidisciplinario y creativo, el proyecto aspira a mejorar la calidad de vida de la comunidad y a contribuir a una solución más sostenible para los desafíos urbanos actuales.

del módulo base

Escantillón

Estrategia de Implantación

Detalles constructivos

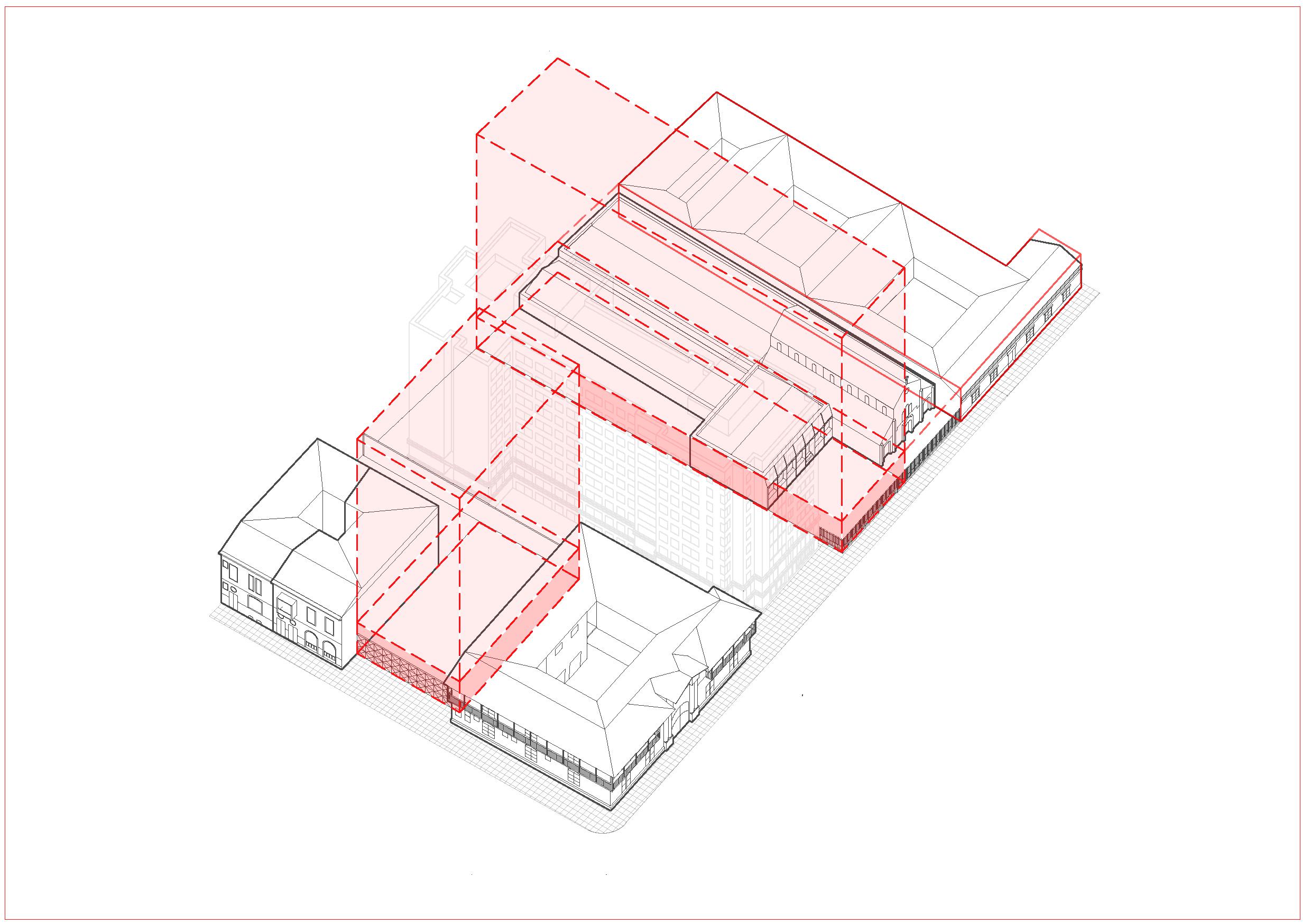

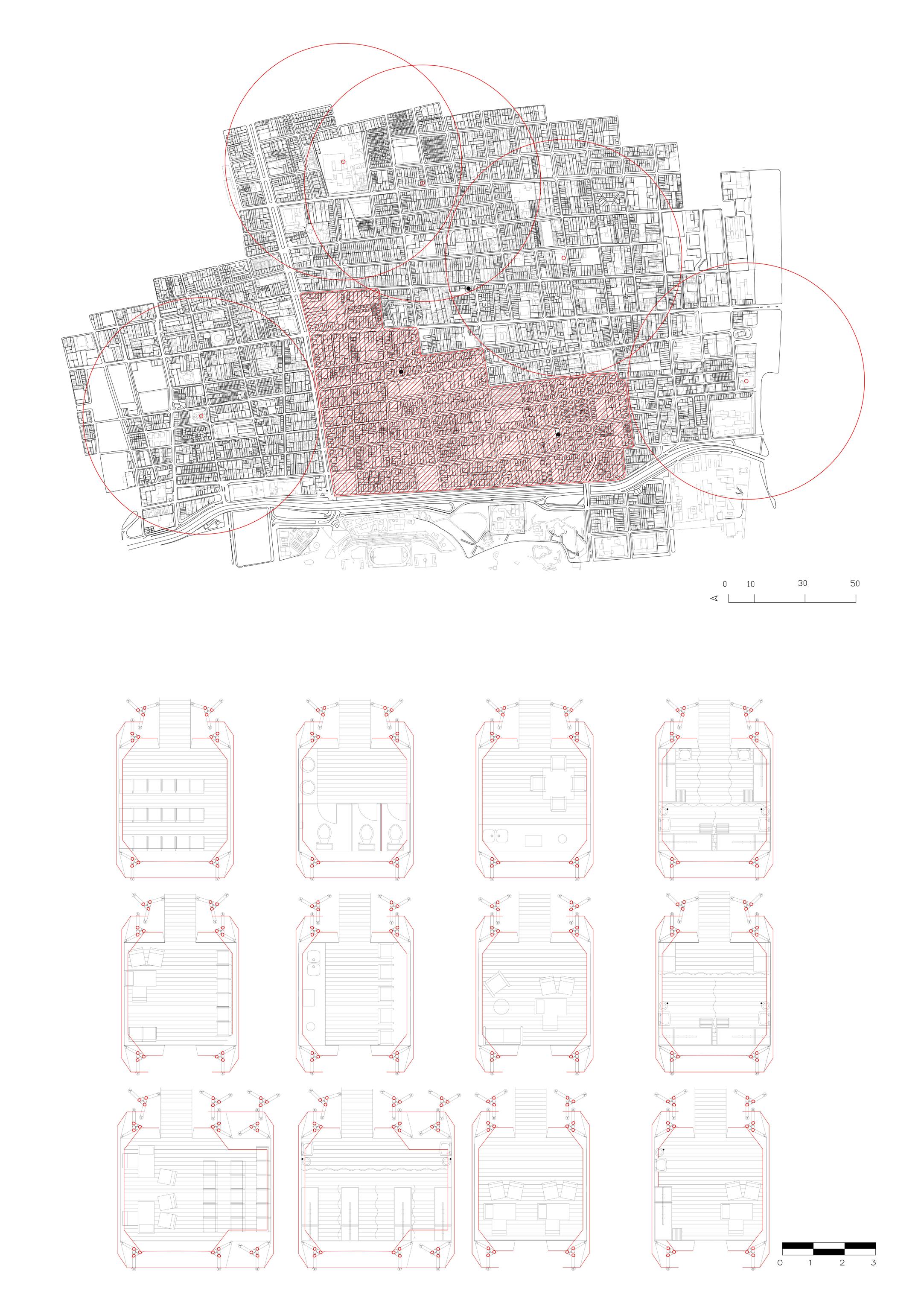

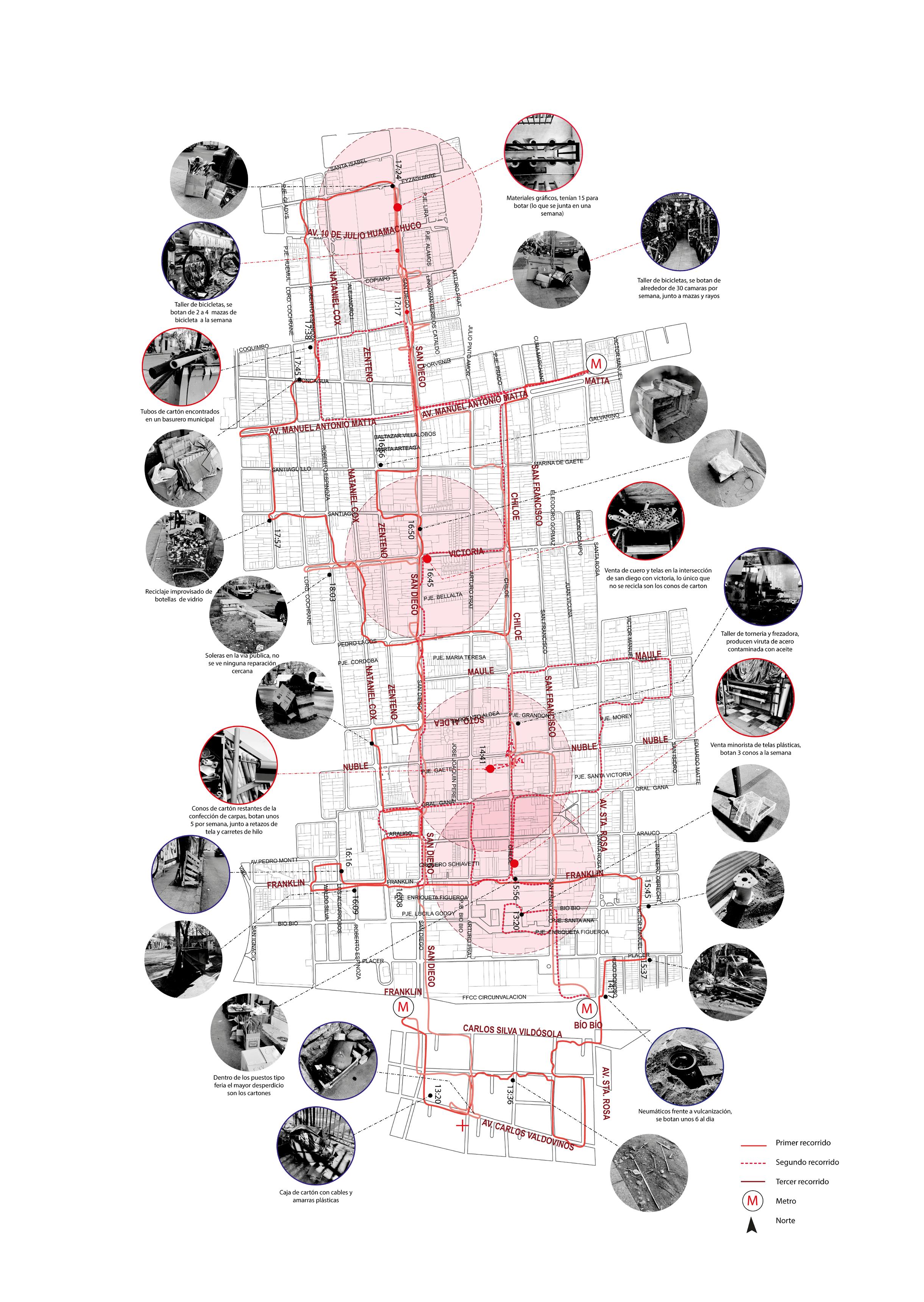

Análisis urbano

Con el objetivo de optimizar el almacenamiento y facilitar el armado y portabilidad del proyecto, se propone utilizar la infraestructura del piso como base para la creación de una caja modular. Esta caja estará compuesta por módulos de piso que se unen entre sí mediante pernos de media pulgada en sus extremos. De esta manera, se logrará almacenar de manera e ciente todas las piezas restantes en su interior.

La caja armada tendrá unas medidas estándar de 155 cm de ancho, 155 cm de alto y 228 cm de largo. Estas dimensiones proporcionarán un espacio su ciente para acomodar las piezas del proyecto de manera ordenada y segura.

Para mejorar la eficiencia en el almacenamiento y facilitar la portabilidad del proyecto, se propone utilizar la infraestructura del piso como base para una caja modular. Compuesta por módulos de piso conectados con pernos de media pulgada, esta caja estándar de 155 cm de ancho, 155 cm de alto y 228 cm de largo permitirá un almacenamiento ordenado y seguro de las piezas. Cada módulo se diseñará para encajar perfectamente en la caja, asegurando una conexión estable y firme mediante pernos en los extremos, garantizando la integridad de las piezas durante el transporte y almacenamiento.

Cada módulo de piso será diseñado para encajar perfectamente en la estructura de la caja. Estos módulos se conectarán mediante pernos de media pulgada ubicados en los extremos, lo que permitirá unirlos de manera rme y estable. Esta estructura modular asegurará la integridad de las piezas durante el transporte y almacenamiento.

Detalle de la estructura de piso

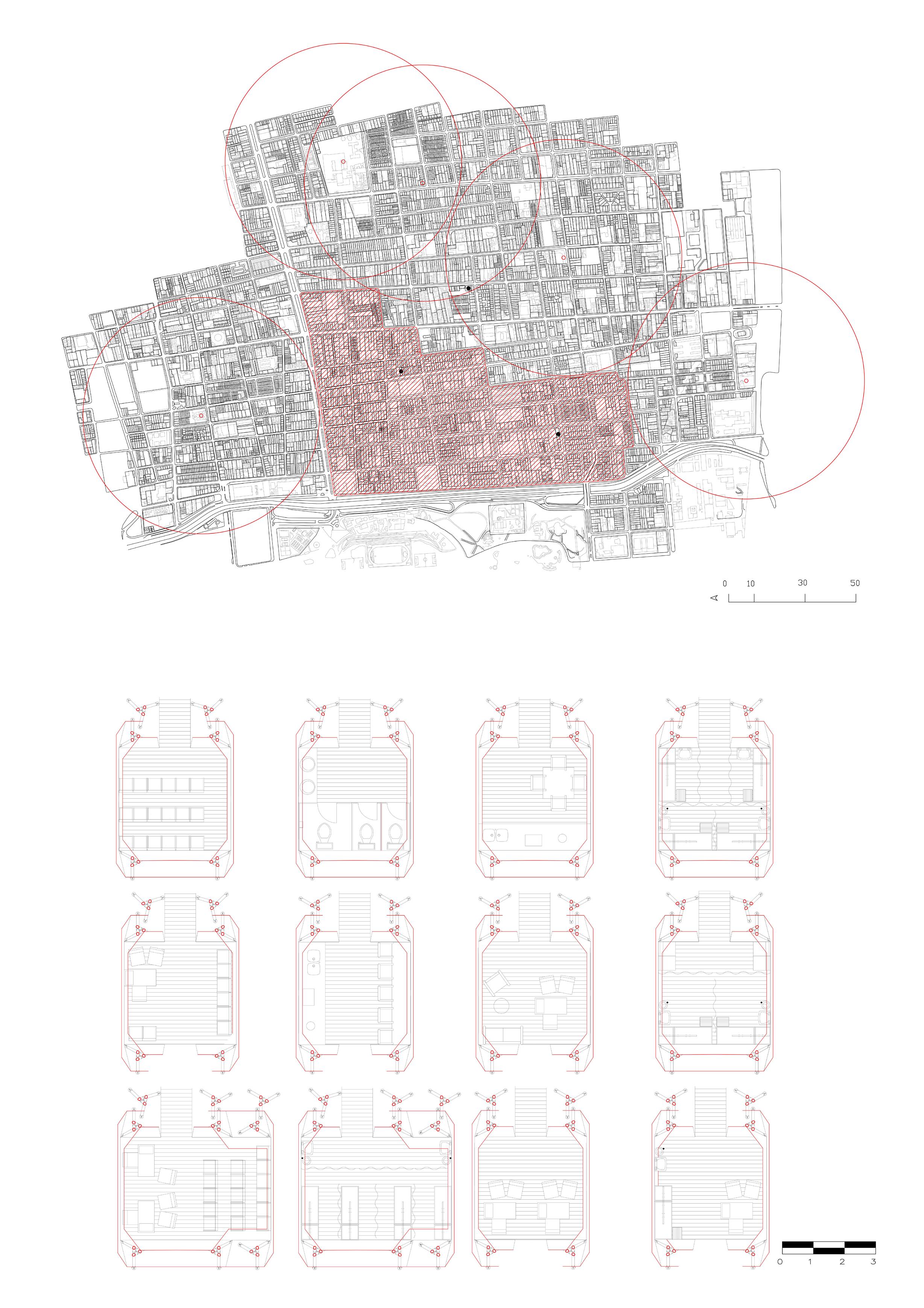

Programas tipo

Corte estrategia concéntrica

Isométrica estrategia concéntrica

Centro de atención primaria

Centro de atención integral

Módulo base

Maqueta digital

Imaginario

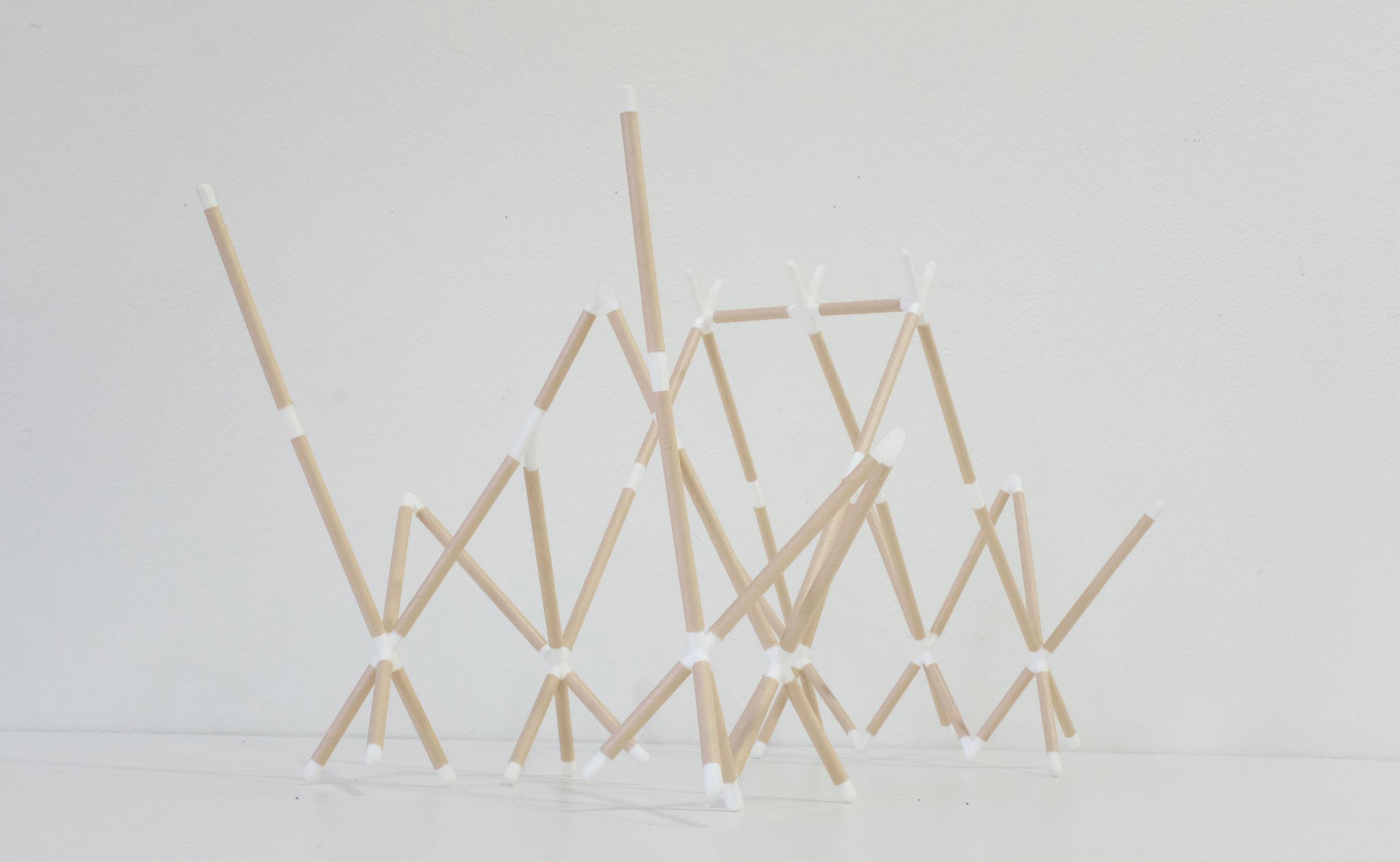

Maqueta

CONJUNTO HABITACIONAL POST-COVID:

BÚSQUEDA DE LA PRIVACIDAD Y EL NUEVO HABITAR

La base del conjunto habitacional se centra en la exploración de una nueva manera de habitar, profundizando en ideas y propuestas que respondan a las demandas postpandemia. En el núcleo de esta visión reside la importancia asignada a la privacidad y al espacio propio del usuario, elevándolos a la categoría de elementos fundamentales dentro de la estructura habitacional. Este enfoque implica una investigación detallada de las necesidades individuales, dando lugar a un diseño que busca no solo satisfacer sino también elevar la experiencia residencial.

Los espacios comunes adquieren un papel crucial como puntos de encuentro y actividades grupales. Se enfatiza la creación de jardines hacia el interior, generando así un entorno que fomente la interacción social y la construcción de comunidad. Por otro lado, las habitaciones se conciben como cubículos independientes, diseñados para ofrecer un refugio personal y una sensación de intimidad en medio de la colectividad.

La organización del proyecto se erige sobre la premisa de orientar las vistas hacia

diferentes patios, cuidando con esmero que la intersección entre los espacios sea armoniosa y respetuosa. Esta disposición no solo busca optimizar la distribución espacial, sino también contribuir a una experiencia habitacional enriquecedora y equilibrada.

La materialidad del conjunto se ajusta a esta premisa conceptual, dando origen a una celosía intrínseca en la estructura. Este elemento no solo añade un componente estético, sino que también cumple la funcionalidad de proporcionar almacenaje, brindando soluciones prácticas que se integran de manera orgánica en la vida cotidiana de los usuarios.

En resumen, este proyecto no solo redefine la noción de vivienda pospandemia, sino que también busca elevarla a través de una cuidadosa consideración de las necesidades individuales y colectivas. La integración de privacidad, espacios compartidos y una materialidad funcional se entrelazan para crear un entorno arquitectónico que va más allá de lo convencional, aspirando a ofrecer una experiencia residencial completa y satisfactoria.

Hormigón armado

Grilla de madera

Cierres de policarbonato alveolar

Planta primer nivel

Planta

Corte longitudinal

Corte transversal

Imagen segundo nivel

Imagen primer nivel

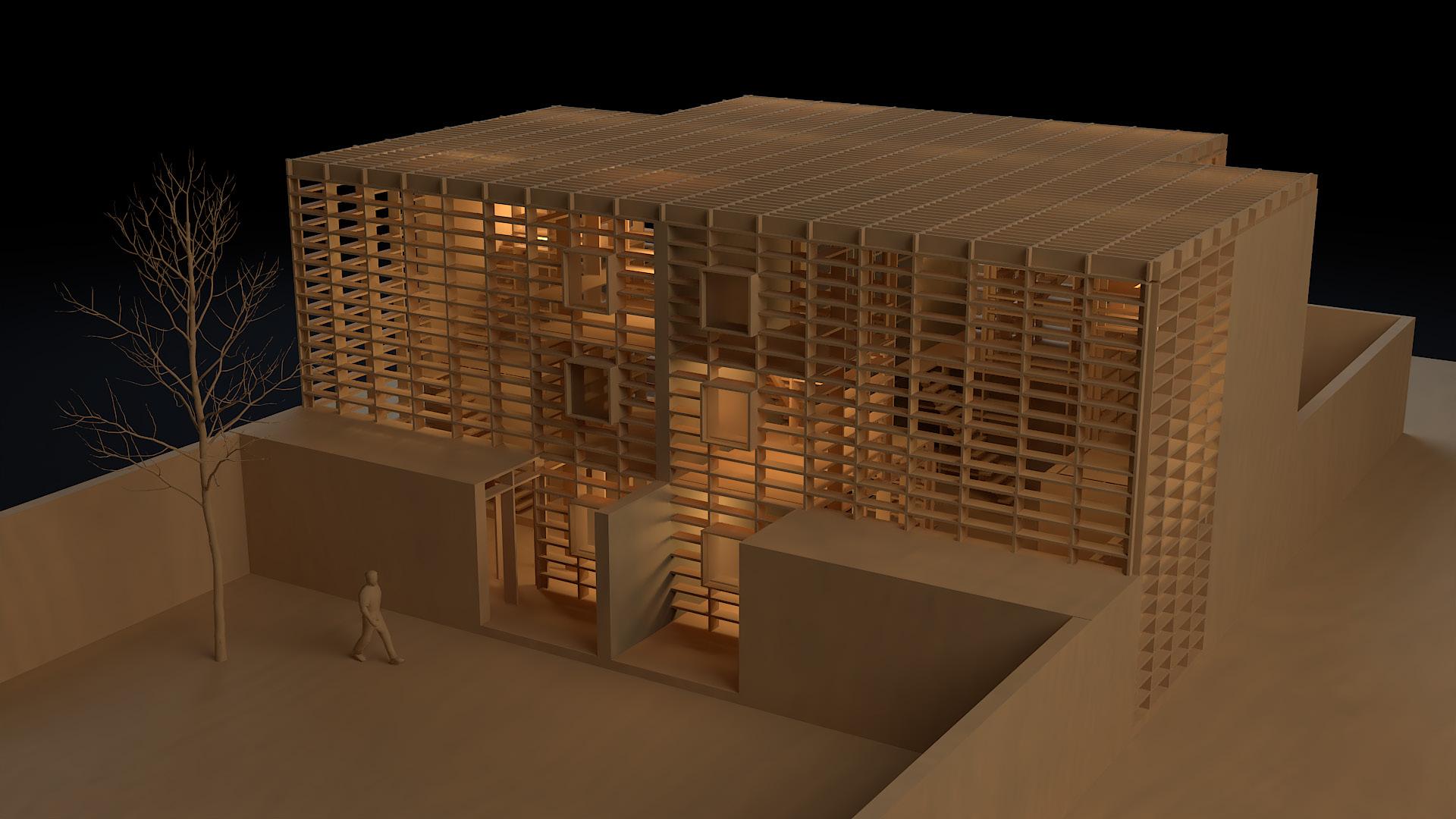

Maqueta digital cortada

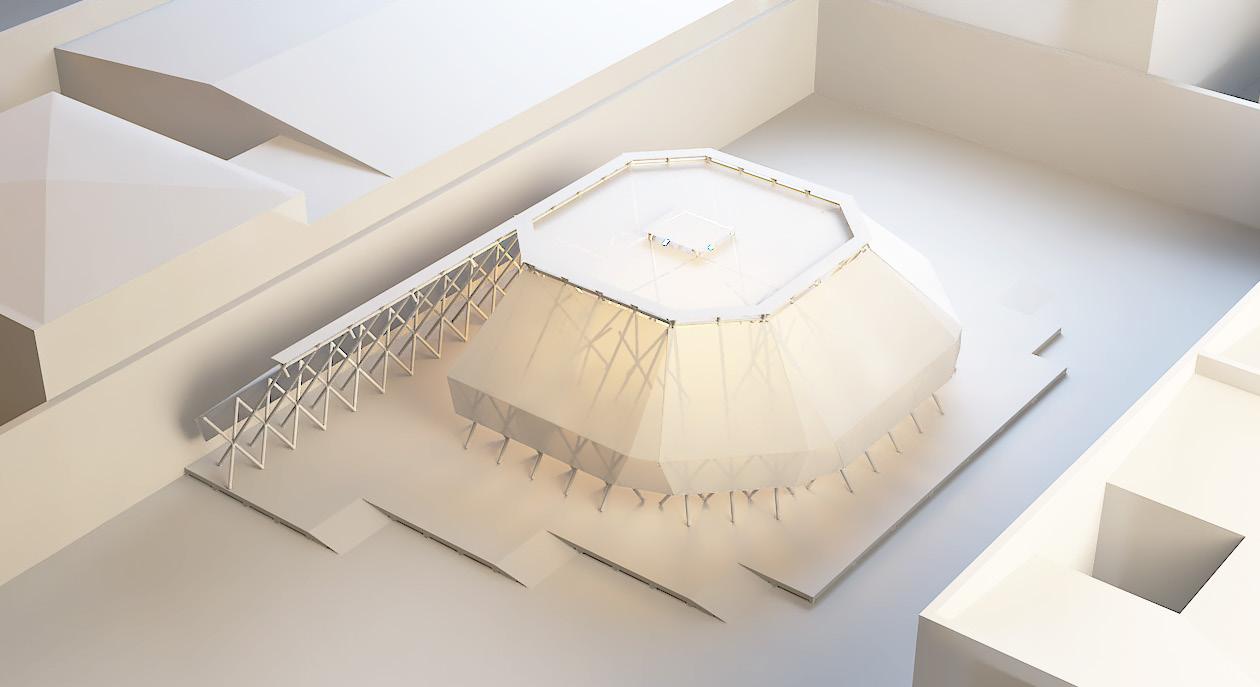

Maqueta digital

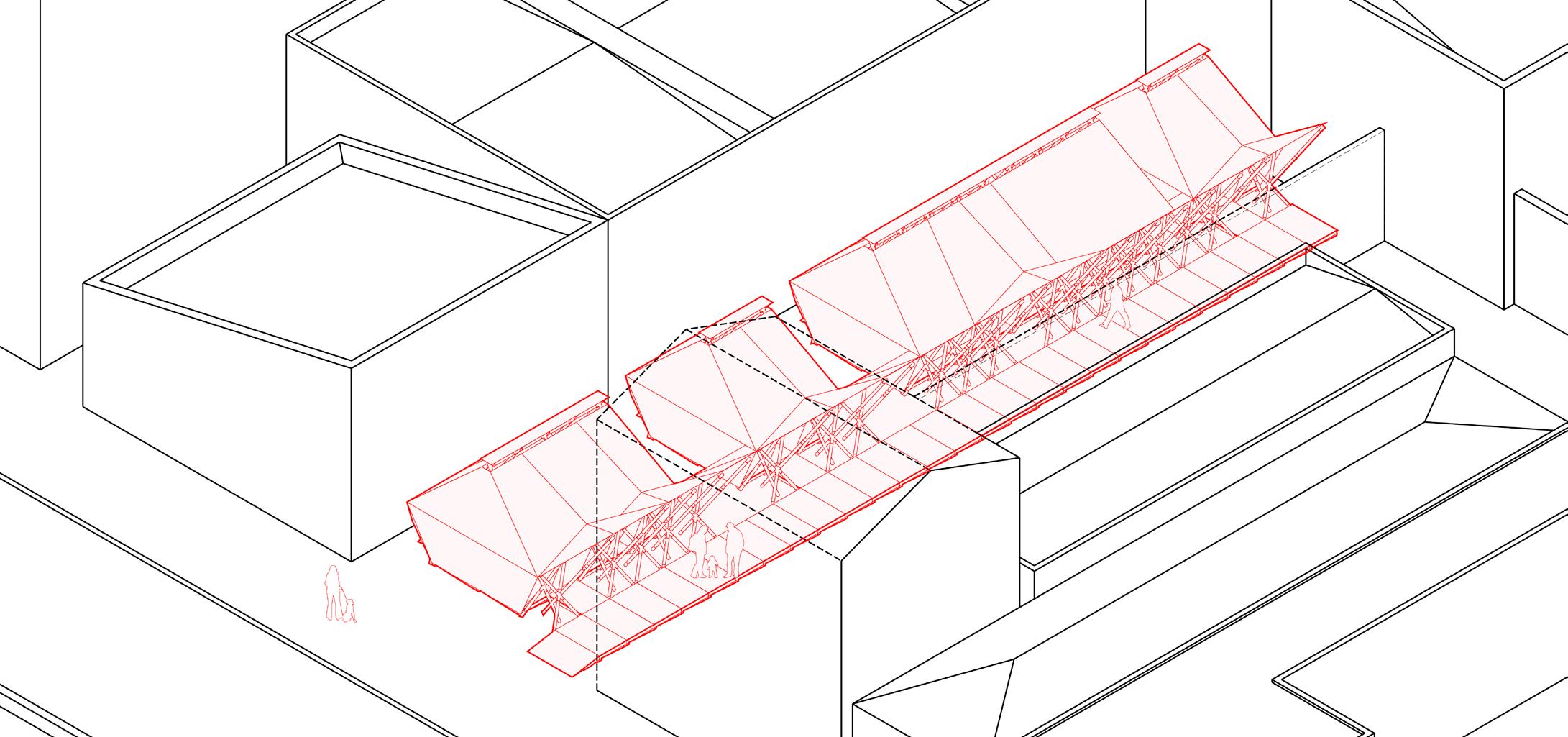

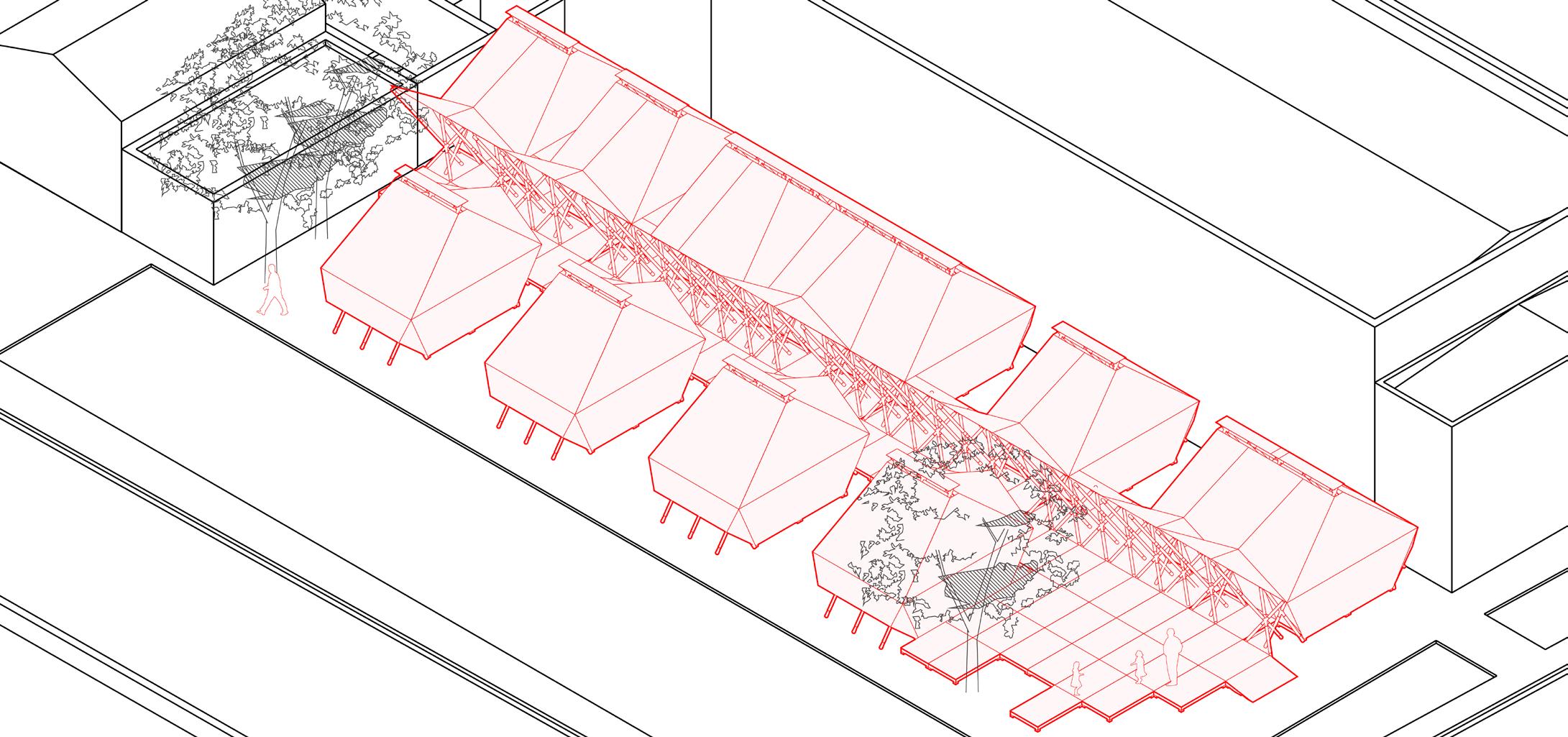

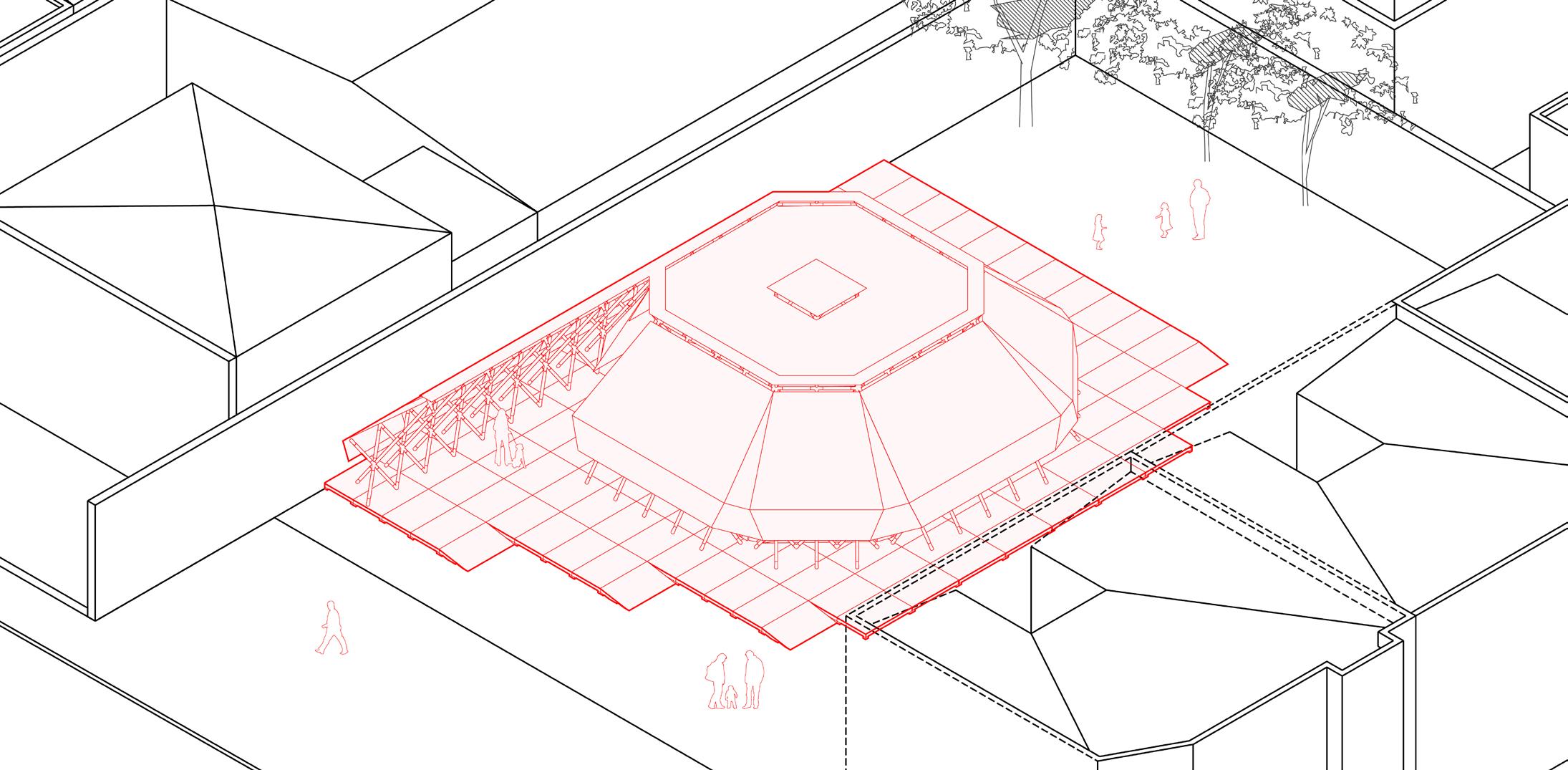

CENTRO ARTÍSTICO ESCALONADO COMO CONEXIÓN ENTRE LA CIUDAD Y SUS ESPACIOS RESIDUALES

El proyecto se estratégicamente localiza en la comuna de Santiago, en una zona con una alta densidad de ocupación habitacional, circundada por instituciones públicas y educativas. A pesar de la presencia del Parque Forestal, que constituye el único espacio comunitario disponible, se observa una notoria carencia de áreas destinadas a la recreación, cultura y arte. El terreno, estratégicamente posicionado entre la Iglesia Presbiteriana y una torre habitacional, en la actualidad carece de una conexión fluida con el entorno público circundante.

Con la meta de abordar de manera integral esta necesidad cultural y recreativa, se propone una solución que va más allá. Se plantea el diseño de una fachada que no solo establezca una conexión visual con los edificios vecinos, sino que también genere continuidad con el espacio público circundante. Además, se

proyecta la creación de una plaza en el primer nivel, concebida como un acceso amigable desde las aceras, con el propósito de fomentar la interacción comunitaria y brindar un espacio dinámico para diversas actividades.

En relación al programa, este se define cuidadosamente, tomando en cuenta las propiedades lumínicas inherentes a la morfología del proyecto. Con un enfoque destacado en el ámbito artístico, se incluyen salas de ensayo, talleres, teatros, cafetería y sala de exposiciones. Este conjunto de espacios aporta versatilidad y convierte el lugar en un punto de encuentro multifuncional, proporcionando un ambiente estimulante y enriquecedor para la comunidad circundante. El diseño busca no solo cumplir con las expectativas sino elevar la calidad de vida, contribuyendo a la identidad y desarrollo cultural del entorno.

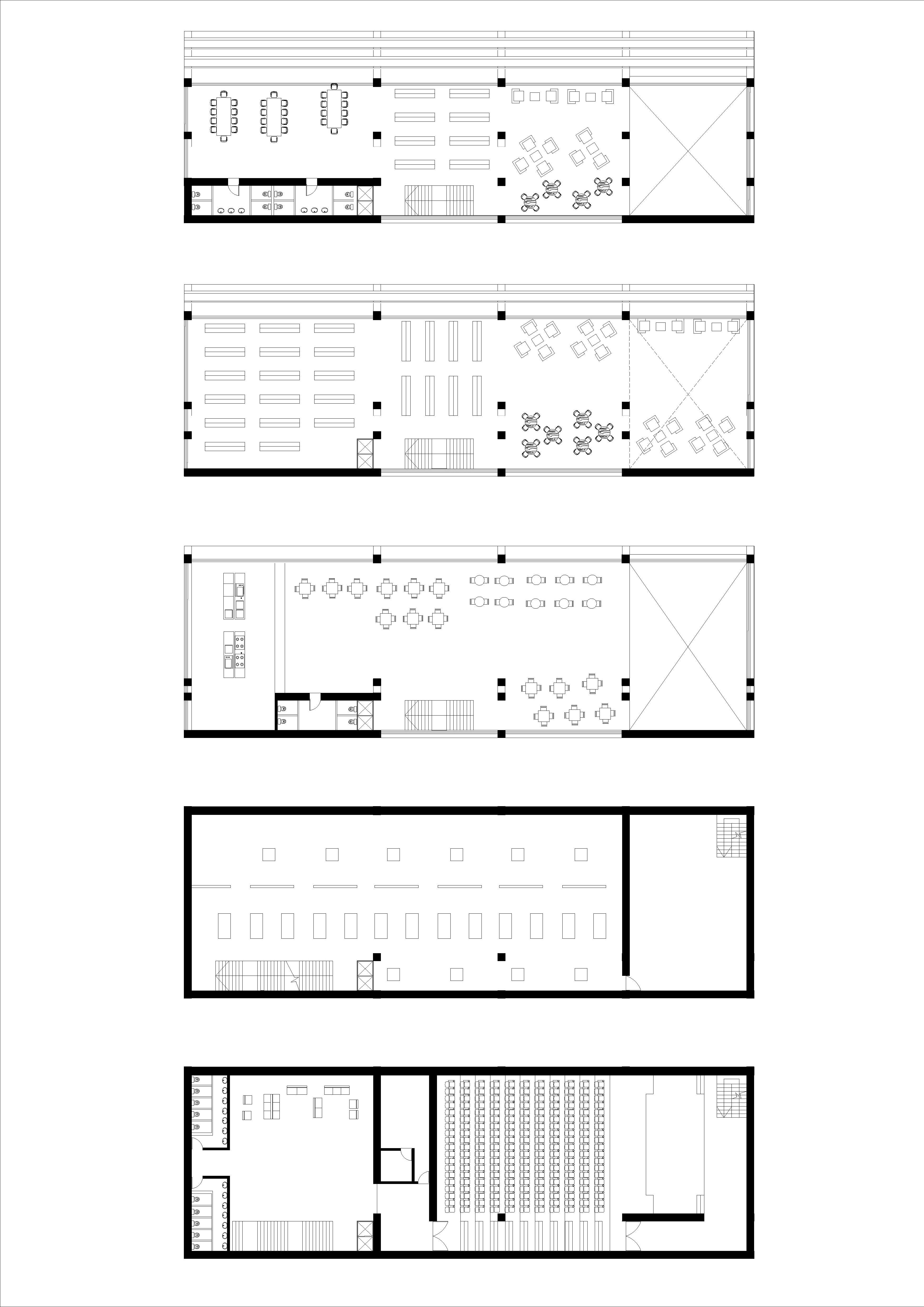

Cabida

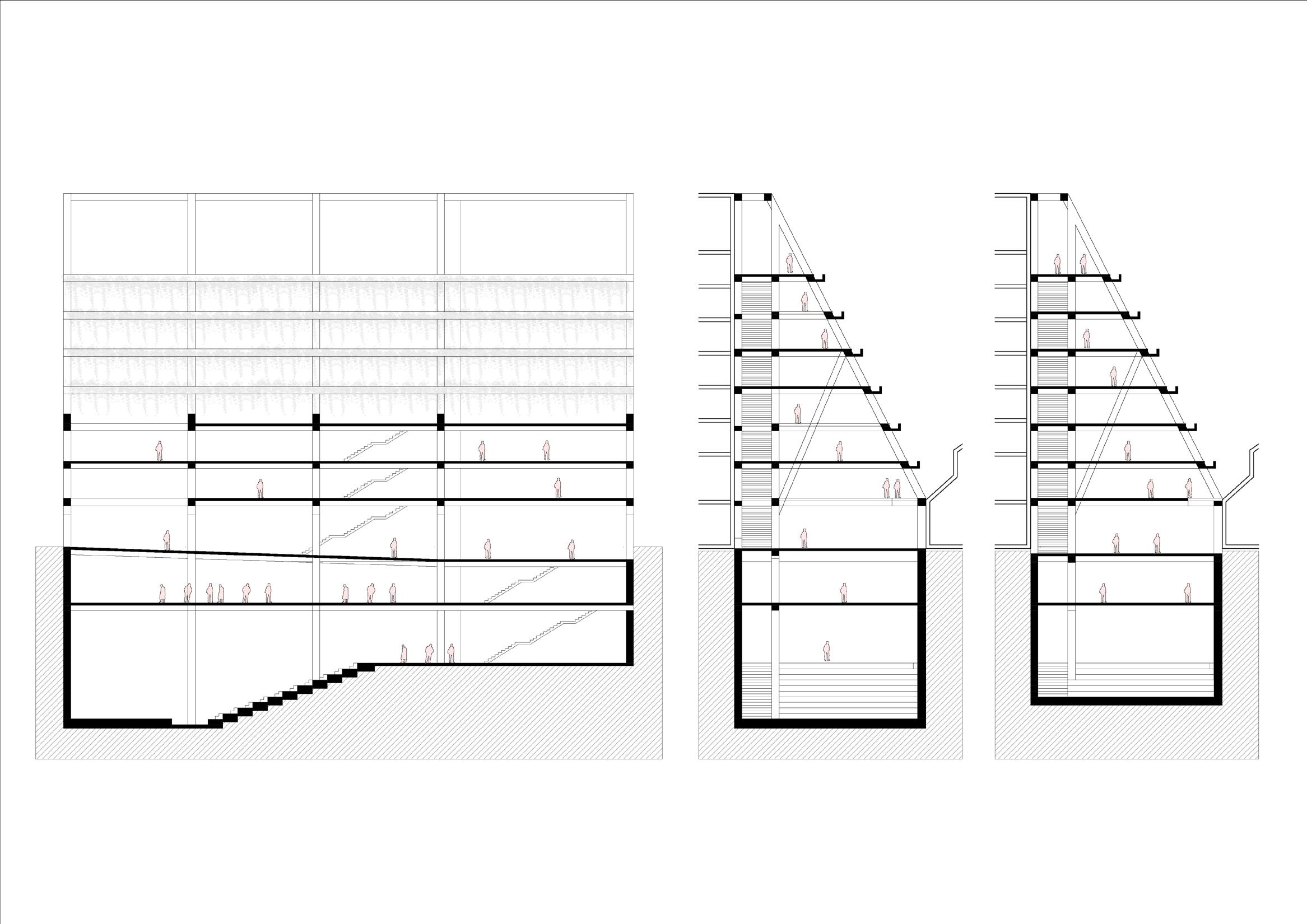

Cortes

PLANTA DE TRATAMIENTO DE AGUA POTABLE, SISTEMA POZO CON INCORPORACIÓN DE ESTANQUES REGULADOR DE PRESIÓN

ADAPTADO A POLIDEPORTIVO MUNICIPAL

Frecuentemente, los terrenos destinados a procesos de potabilización y reutilización de agua carecen de programas que se integren de manera adecuada con la trama urbana. Con el objetivo de revitalizar estos espacios y evitar que se conviertan en áreas residuales sin uso, se plantea la concepción de un proyecto integral. Este proyecto aspira a incorporar tanto un programa técnico como uno público, estableciendo un diálogo armónico entre ambos.

En este escenario, se propone la construcción de un polideportivo en el corazón del centro cívico de la comuna de Maipú, bajo la administración de la empresa SMAPA. El diseño del proyecto se concentra en establecer una armonía visual y funcional con la infraestructura de los

estanques utilizados en el tratamiento de agua potable. Adicionalmente, se adoptan lógicas constructivas específicas para cada programa, asegurando la coherencia integral del proyecto. El objetivo principal es garantizar el correcto funcionamiento del suministro de agua en el área central de la comuna, contribuyendo así a mejorar tanto la presión como el caudal del agua.

Desde una perspectiva urbana, la ubicación estratégica del proyecto busca potenciar la integración del complejo con la comunidad local. La intención es que el polideportivo complemente estos espacios, incorporando programas específicos para satisfacer las necesidades de los habitantes de la comuna, fortaleciendo así la cohesión y calidad de vida en la zona.

1- Captación

2- Potabilización

3- Distribución

4- Consumo

5- Recoleción

6- Depuración

7- Restitución

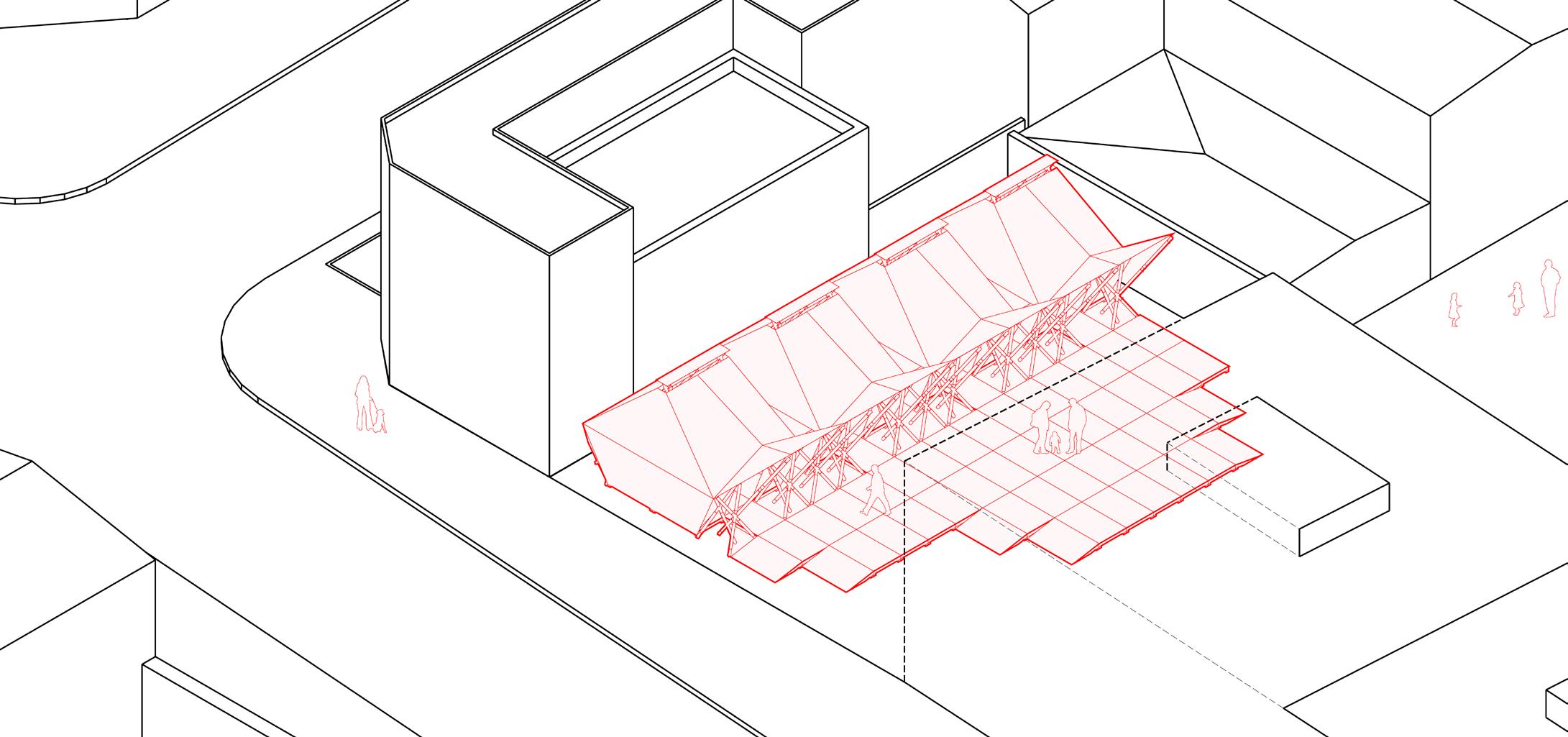

Isométrica del Proyecto

Diagrama sistema

Área emplazamiento

Colectores alcantarillado

Planta de tratamiento aguas servidas(AGUAS ANDINAS)

Biofactorías(P.T.A.S)(A.A)

Plantas de tratamiento aguas potables(AGUAS ANDINAS)

Plantas de tratamiento aguas potables (SMAPA)

Copas de agua

APR

Rios

Canales

Acuíferos

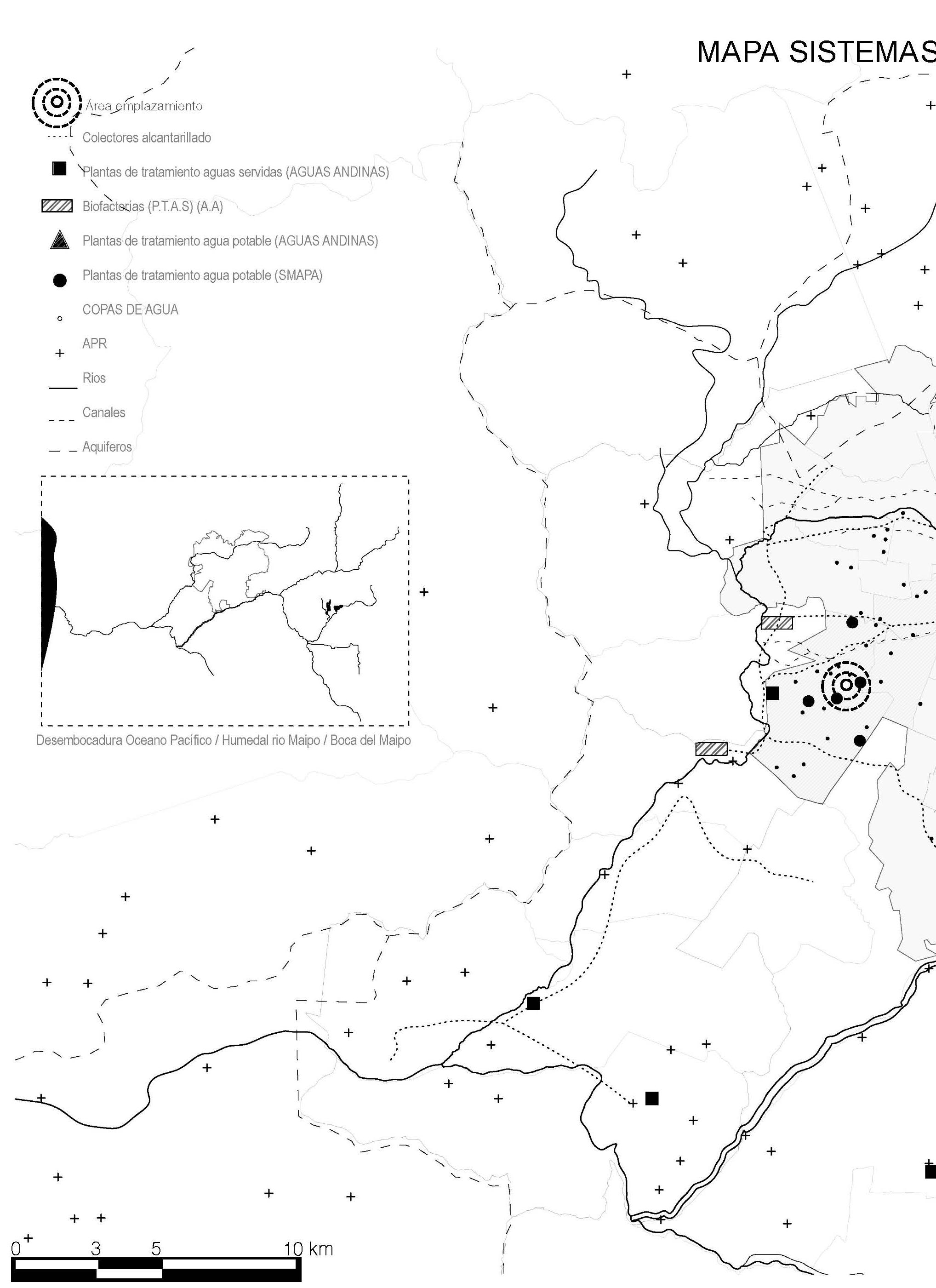

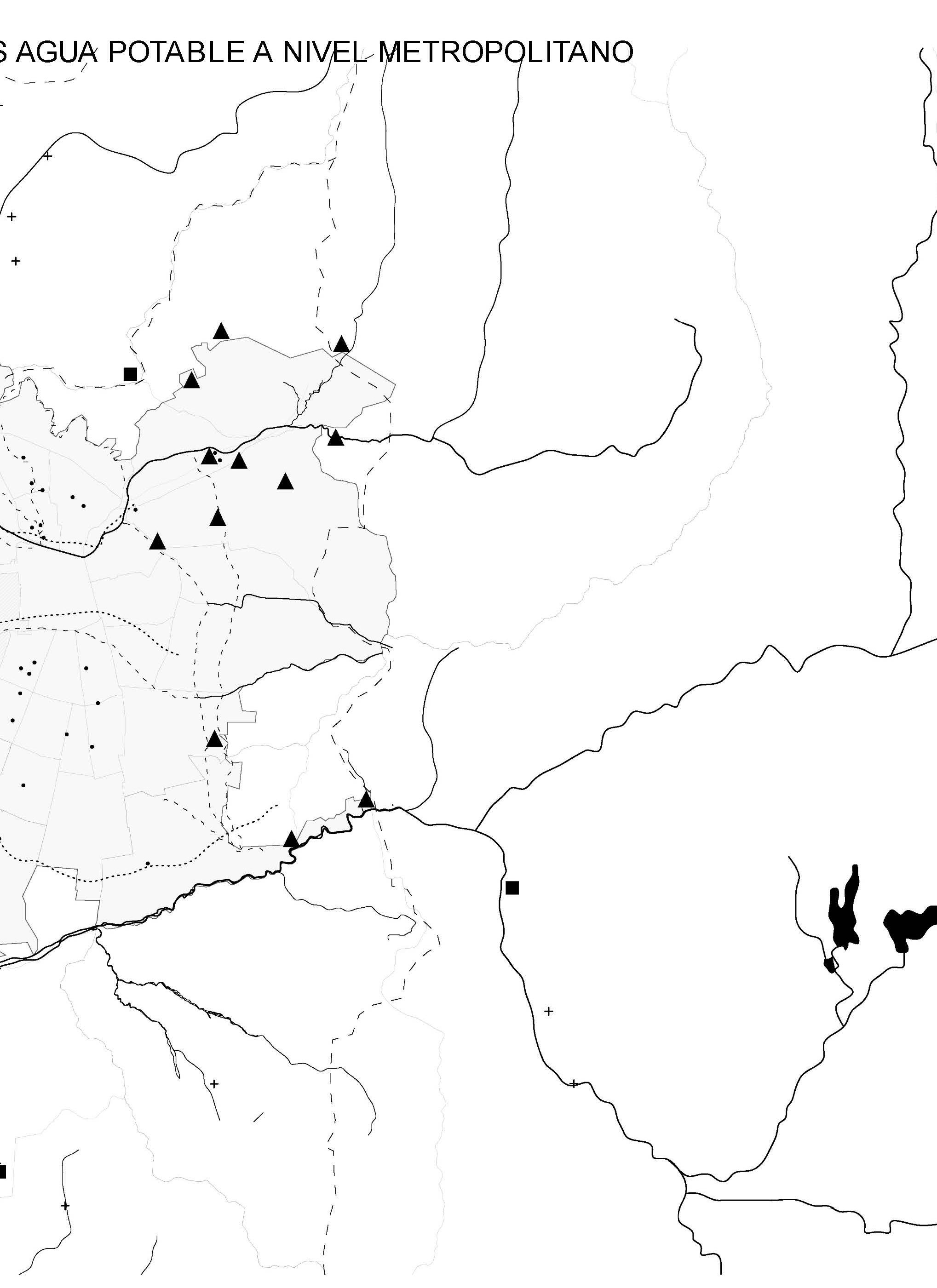

Mapa de Sistemas de Agua Potable a Nivel Metropolitano

Planta primer nivel

Planta segundo nivel

1. Cubierta, perfil cuadrado de acero 150x150x3mm.

2. Sobre cubierta, policarbonato alveolar 10mm.

3. Viga principal hormigón armado 600x100mm.

4. Canal cubierta 0.6mm.

5. Marco aluminio 150x150mm.

6. Cristal termopanel 5mm.

7. Diagonal hormigón armado 400x700mm.

8. Baranda cristal 5mm.

9. Losa de hormigón armado 300mm.

10. Viga inferior hormigón armado 600x400mm.

11. Fundación zapata corrida

Corte longitudinal

Corte transversal

0 2 5 10

Diagrama subsistemas

muestreo 3 muestreo 4 muestreo 5

muestreo 1

muestreo 2

Bomba

Bomba

Línea de entrada

Línea descarga principal

Evacuación super cial

Ducto principal agua potable

Linea de entrada

Escalera

evacuación

Tanques de reserva

Hogares cloro

Carbón activado en polvo

Captación Camara de mezcla Floculadores Sedimentadores

Batería de itros Depósito de agua ltrada

Sulfato de aluminio

PLANOS Y DETALLES DE ESTRUCTURAS METÁLICAS

NOTAS GENERALES ESTRUCTURAS METALICAS

1.

2. CALIDADES DEL ACERO DE ESTRUCTURAS:

· A-270-ES

· ASTM A36

3. SE DEBERA UTILIZAR PERFILES NACIONALES O IMPORTADOS LAMINADOS, SOLDADOS Y/O PLEGADOS. EN CASO DE MATERIALES O PERFILES IMPORTADOS, ESTOS DEBEN SER DE CALIDAD EQUIVALENTE DE ACUERDO A INN. LOS PERFILES DEBEN SER LAMINADOS , SALVO QUE SE EXPRESE CLARAMENTE LO CONTRARIO.

4. LA FABRICACION Y MONTAJE DEBERA ESTAR DE ACUERDO A LAS NORMAS DEL INN.

5. SOLDADURA:

A. DEBERA CUMPLIR BAJO LO MANDATARIO DEL CODIGO AWS D1.1 EN SU ULTIMA EDICION.

B. LAS SUPERFICIES A SOLDAR DEBEN ESTAR LIBRES DE HUMEDAD, OXIDOS, PINTURAS Y ACEITE.

C. LOS NUDOS SE SOLDARAN POR TODO ALREDEDOR.

D. TODAS LAS UNIONES A TOPE DEBERAN SER EJECUTADAS PARA RENDIR AL 100% DE EFICIENCIA.

E. LAS UINIONES DE PENETRACION COMPLETA A TOPE CON BISEL O COMO SE ESPECIFIQUE EN LOS PLANOS DE CALCULO DEBERAN ESTAR DE ACUERDO A LA SECCION 3 DEL CODIGO AWS D1.1.

F. TODOS LOS FILETES DEBERAN PRESENTAR UNA ALTURA MINIMA DE PIERNA EN 5 MM.

G.NO SE ACEPTARAN CRATERES O CAVIDAD EN LA TERMINACION EXTREMA DEL FILETE. EL PASE MAXIMO POR CADA CAPA NO DEBERA EXCEDER LOS 12 MM. CUANDO SE INDIQUE UNA DIMENSION MAYOR.

SOLDADURA ARCO MANUAL (SMAW)

· PARA UNIONES A TOPE DE PENETRACION COMPLETA CON ACCESO PARA SOLDAR POR AMBOS LADOS SE DEBERA UTILIZAR ELECTRODO E7018. EN EL LADO OPUESTO SE DEBERA LIMPIAR RAIZ BAJO ESMERIL PARA DEPOSITAR SOLDADURA DE RESPALDO.

· PARA UNIONES A TOPE DE PENETRACION COMPLETA CON ACCESO POR UN LADO SE DEBERA OBTENER RAIZ PASADA CON MAXIMO DESCUELGUE EN 2 MM. BAJO LA UTILIZACION DE ELECTRODO E6010.

· EL R ELLENO Y REMATE SE DEBERA EFECTUAR BAJO ELECTRODO E7018.

· LAS UNIONES DE FILETE DEBERAN SER EFECTUADAS BAJO ELECRODOS E7018.

· LOS ELECTRODOS E7018 DEBERAN SER ALMACENADOS EN TERMOS ELECTRICOS.

SOLDADURA MIG (GMAW)

· LAS UNIONES A TOPE DE PENETRACION COMPLETA Y DE FILETES SOLDADAS POR UNO O POR AMBOS LADOS DEBERAN SER EFECTUADAS BAJO ELECTRODO CONTINUO ER70S-6 BAJO UNA ATMOSFERA PROTECTORA DE Ar AL 80% + CO2 AL 20%.

· EN TRANSFERENCIAS METALICAS NO SE ACEPTARA TRANSFERENCIA POR CORTO CIRCUITO (GMAW-S) A MENOS QUE ESTE

CALIFIQUE BAJO UN PROCEDIMIENTO DE MECANICA DE SOLDADURA EN FLEXION A 180 ° Y TRACCION AL 100%.

6. PERNOS

A. EL DISEÑO DE LAS UNIONES APERNADAS DEBERA ESTAR DE ACUERDO A LO INDICADO EN LA NORMA AISC 360 y la NCH 2369.

B. LOS PERNOS DE 1/2” SERAN GRADO 2 Y NO LLEVARAN GOLILLA.

C. LOS PERNOS DE DIAMETRO SUPERIOR A 1/2” SERAN ASTM A325.

D. LAS GOLILLAS Y TUERCAS DE BAJO CARBONO SERAN DE CALIDAD ASTM A307.

E. LOS PERNOS ASTM A325 SE APRETARAN CON TORQUE CONTROLADO SEGUN INSTRUCCIONES DEL PROVEEDOR.

F. NO SE PERMITIRAN HILOS EN EL PLANO DE CORTE.

G. TODOS LOS PERNOS TUERCAS Y GOLILLAS LLEVARAN COMO PROTECCION UN ZINCADO ELECTROLITICO, PINTANDOSE FINALMENTE CON LOS ESMALTES DE TERMINACION DE ACUERDO AL ESQUEMA DE PINTURA INDICADO EN LAS PRESENTES NOTAS GENERALES.

7. PREPARACION SUPERFICIAL DE LAS ESTRUCTURAS.

A. TODAS LAS ARISTAS VIVAS DEBERAN REDONDEARSE MEDIANTE ESMERIL, COMO ASI MISMO LAS SOLDADURAS DISPAREJAS.

B. LAS SALPICADURAS DE SOLDADURA ELECTRICA DEBERAN SER ELIMINADAS EN SU TOTALIDAD.

C. GRASAS Y ACEITES DEBEN SER ELIMINADOS TOTALMENTE MEDIANTE DETERGENTES INDUSTRIALES SEGUN INDICACION E INTRUCCIONES DEL FABRICANTE.

D. LA LIMPIEZA DE LAS SUPERFICIES DEBERA ESTAR DE ACUERDO A LOS PROCEDIMIENTOS INDICADOS EN LA TABLA N° 1 DEL PRESENTE ESTANDAR.

E. LOS ABRASIVOS QUE SE UTILICEN PARA LA LIMPIEZA DEBEN ESTAR LIMPIOS Y SECOS.

8. PINTURA

A. TODOS LOS PROTECTORES TEMPORALES CONTRA LA CORROSION DEBEN SER REMOVIDOS COMPLETAMENTE ANTES DE APLICAR LA PINTURA.

B. SE DEBEN UTILIZAR EQUIPOS AIRLESS, AIRE COMPRIMIDO O UNA COMBINACION DE AMBOS DE ACUERDO A INDICACIONES DEL FABRICANTE.

C. LA APLICACION DE PINTURA DEBE ESTAR DE ACUERDO A LA TABLA N° 2 DEL PRESENTE ESTANDAR.

D. NO SE ACEPTARA LA APLICACION DE NINGUNA PINTURA SI LA HUMEDAD AMBIENTE SOBREPASA EL 65%.

9. MORTERO DE NIVELACION

A. PARA COLUMNAS DE ACERO Y BASES DE EQUIPOS, SALVO INDICACION CONTRARIA DEL FABRICANTE DEL EQUIPO, EL MORTERO DE NIVELACION SERA SIN RETRACCION Y NO METALICA, DE UNA RESISTENCIA SUPERIOR AL DEL HORMIGON DONDE SE COLOQUE. EN GENERAL SE ACEPTARA EL USO DE SIKAGROUT 212 DE SIKA O SIMILAR.

B. EL EN MORTERO DE NIVELACION DEBE TENER LAS DIMENSIONES DE LA PLACA BASE SOBRESALIENDO DE ELLA NO MAS DE 25 mm. Y NO DEBE LLEGAR A LOS BORDES DEL PEDESTAL.

10. BARANDAS

A. DEBEN ESTAR DISEÑADAS DE ACUERDO A PLANO ESTANDAR DE CODELCO Y DE ACUERDO AL ESTANDAR DE CONTROL DE FATALIDADES ECF-22.
