ZONIFICACIÓNYDIAGRAMADE FLUJOS

¡! MAQYA RESORT TALLERDEDISEÑOARQUITECTÓNICOVI

INTEGRANTES

G-04

DominguezValdera,Jensy 100% BarrionuevoCierto,Luis Enrique 100% CarneiroMendoza,Fatima 100% RomeroMendieta,Wendy 100%

UBICACIÓN,TOPOGRAFÍA,CLIMA,ASOLEAMIENTOYVIENTOS NORMATIVAS PROGRAMAARQUITECTÓNICO MATRIZ FLUJOGRAMA ORGANIGRAMA FLUJOTURÍSTICO FLUJODELTRABAJADOR REFERENTES CONCEPTO VOLUMETRÍA MATERIALES ZONIFICACIÓN ANTROPOMETRÍAYERGONOMETRÍA 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. ÍNDICE

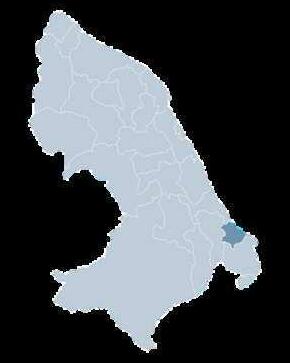

UBICACIÓN AREADELPROYECTO 5128.32m² OCEANO PACÍFICO DISTRITOS SANJOSE YCHICLAYO DISTRITOSANTAROSA DISTRITOSDE LAVICTORIA YMONSEFÚ UBICACIÓN GEOGRAFICA LÍMITES CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA G-04 82 % ST 13°C INDICE UV 0BAJO HUMEDAD SUPERFICIE Pimentelcuentaconun totalde 6.500hectareas. VIENTO CLIMA Uniformescondirección deEsteaOeste. Calido,deserticoy oceanico26.3°C-20.9°C UBICACIÓN, TOPOGRAFÍA, CLIMA, ASOLEAMIENTO Y VIENTOS ANALISIS CALLEMANUEL SEONE CALLE"A" AV.JUANVELASCO AV.ALFONSOUGARTE

FLUJOGRAMA CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA INTEGRANTES: BARRIONUEVO CIERTO, LUIS CARNEIRO MENDOZA, FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY G-04 ZONA DE ALOJAMIENTO LOBBY RESTAURANTE SIMBOLOGÍA ZONAS RECREATIVAS EXTERIOR PERSONAL DE MANTENIMIENTO SALA DE JUEGOS SPA-GYM ESTACIONAMIENTO SS.HH. BAR MÓDULOS SOUVENIRS + BOUTIQUE ZONA ADMINISTRATIVA INGRESO PEATONAL CONTROL + VIGILANCIA RECEPCIÓN SALA DE REUNIONES LAVAMOPAS LAVANDERÍA RELACION NECESARIA RELACION DESEABLE SS.HH. INGRESO VEHICULAR SUM INGRESO DEL PERSONAL

FLUIDEZ

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI

DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA

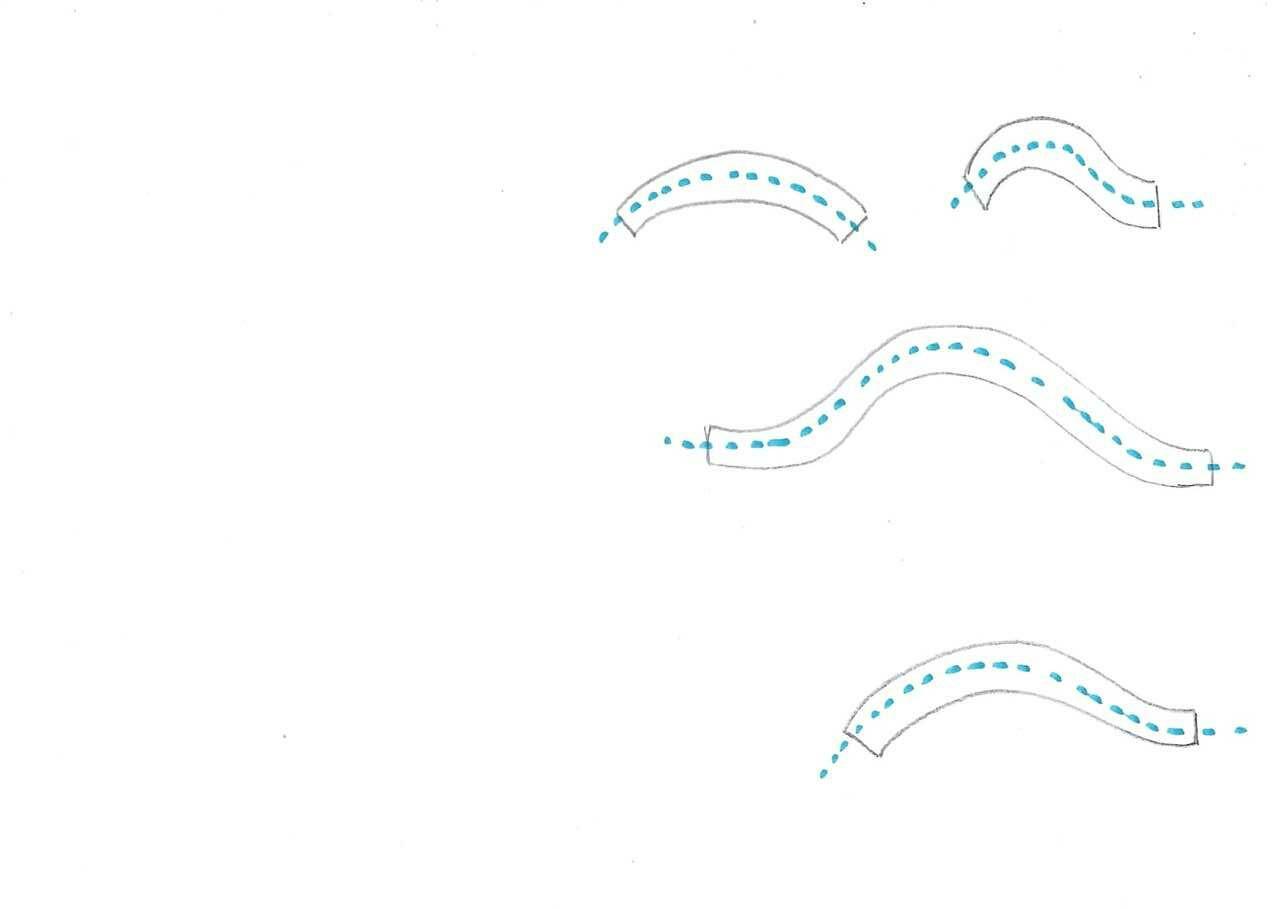

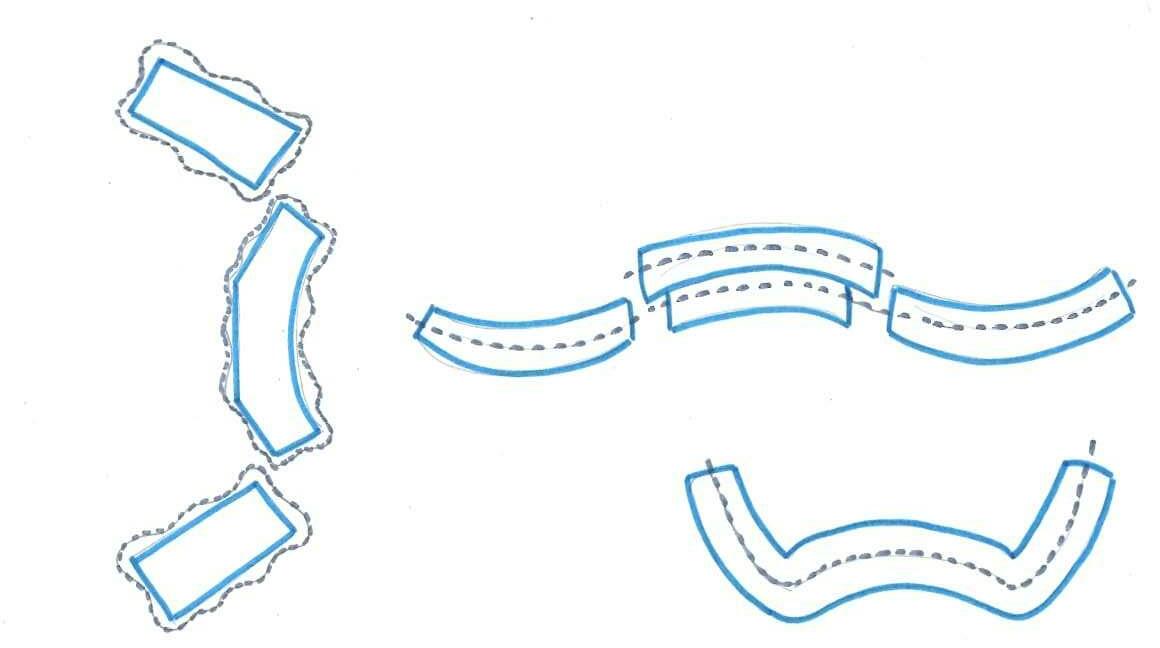

CONCEPTO

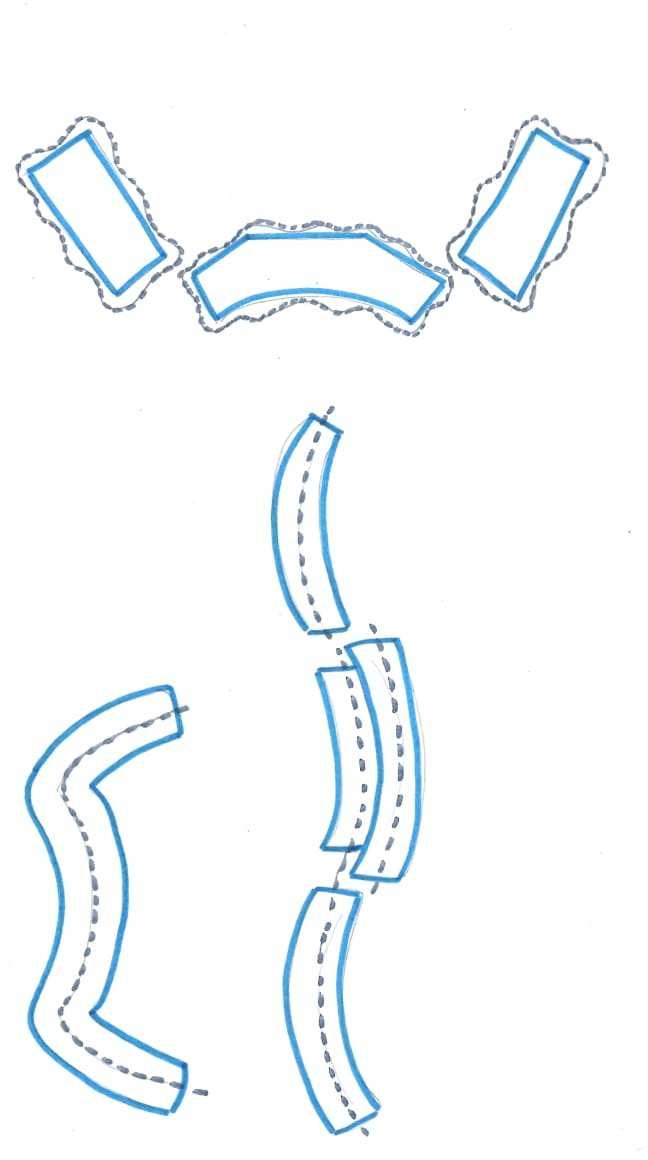

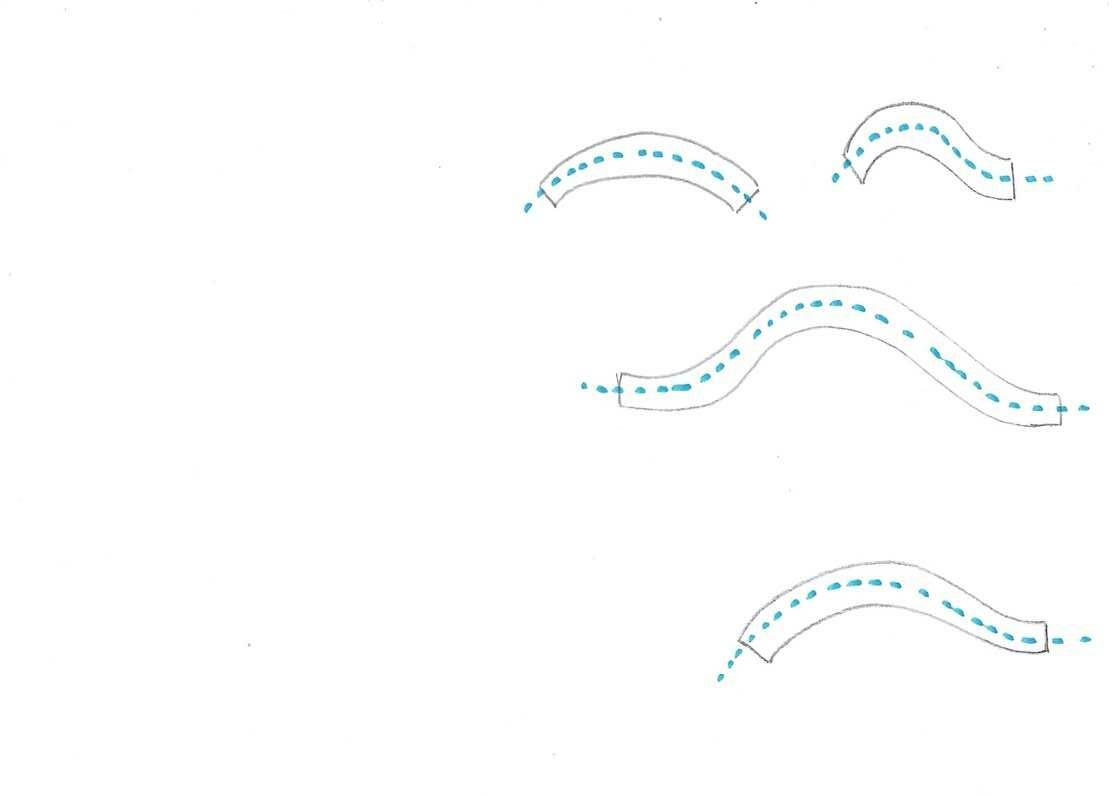

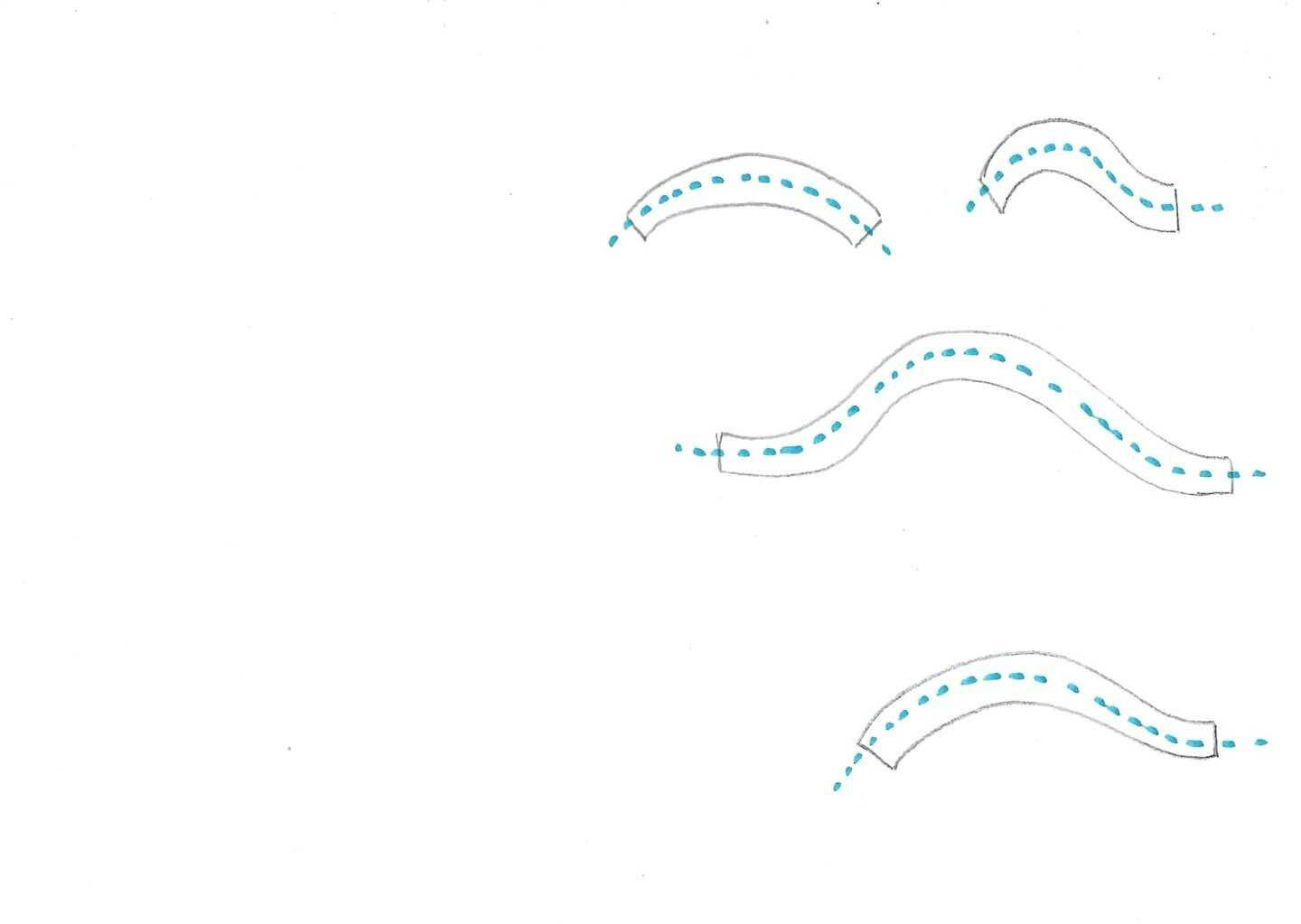

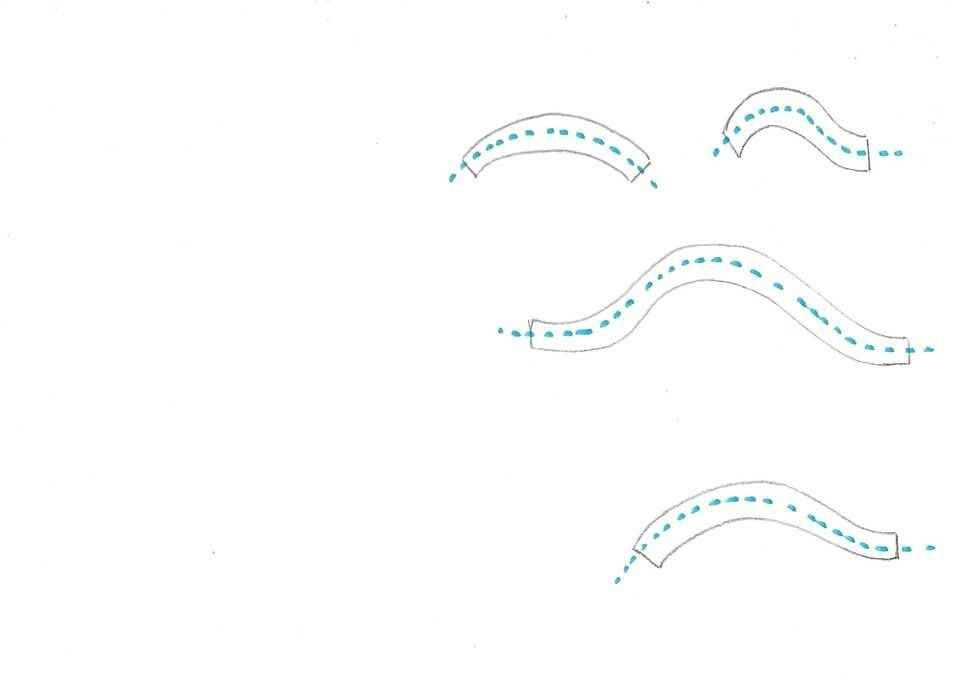

G-04 MOVIMIENTO RITMO 1 2 3 4 5 7

INTEGRANTES: BARRIONUEVO CIERTO, LUIS CARNEIRO MENDOZA, FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI

DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA

INTEGRANTES: BARRIONUEVO CIERTO, LUIS CARNEIRO MENDOZA, FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY

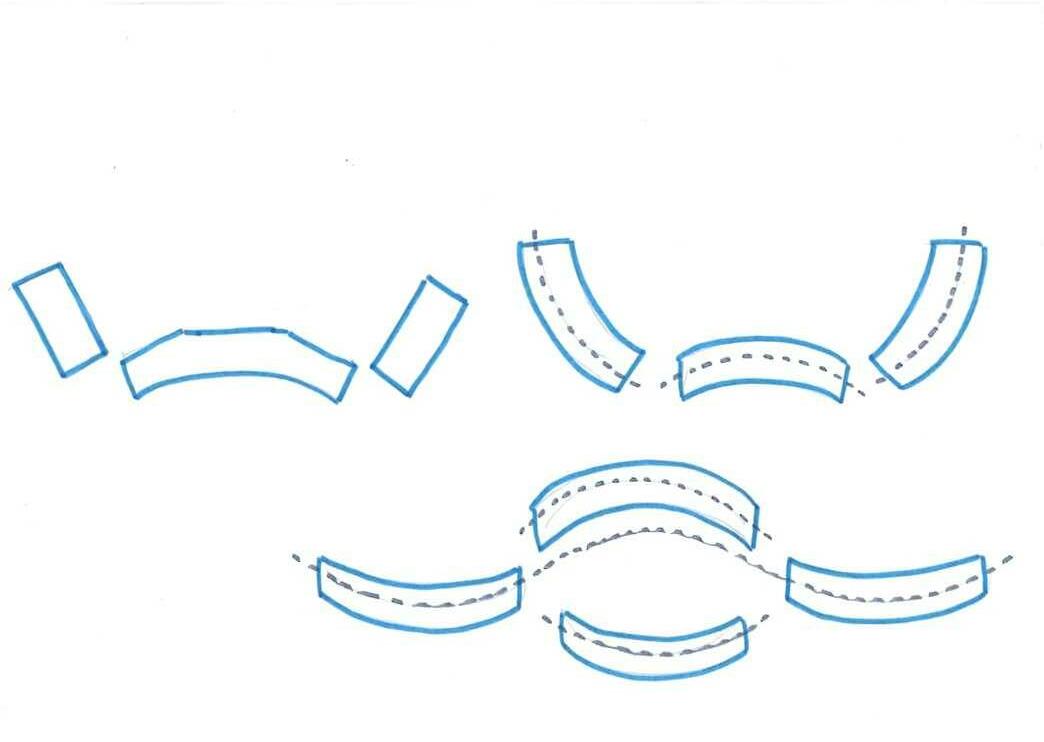

BOCETO

G-04

LAND ART CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA INTEGRANTES: BARRIONUEVO CIERTO, LUIS CARNEIRO MENDOZA, FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY G-04

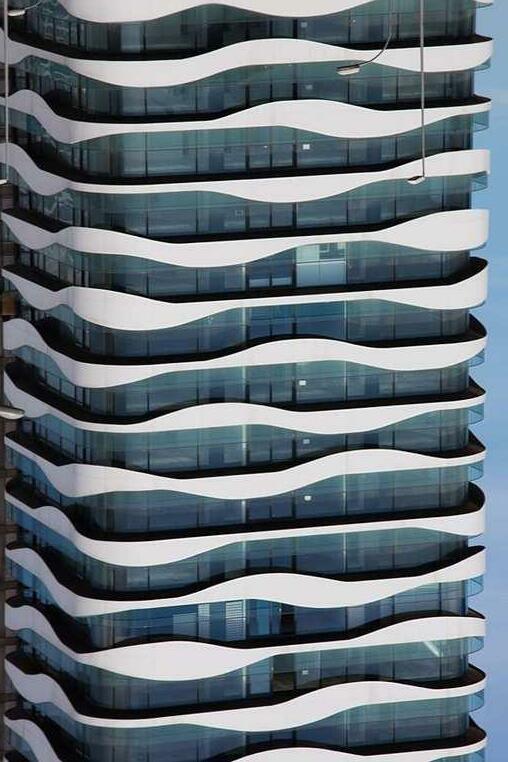

PIEL DECORACIÓN DE TECHOS

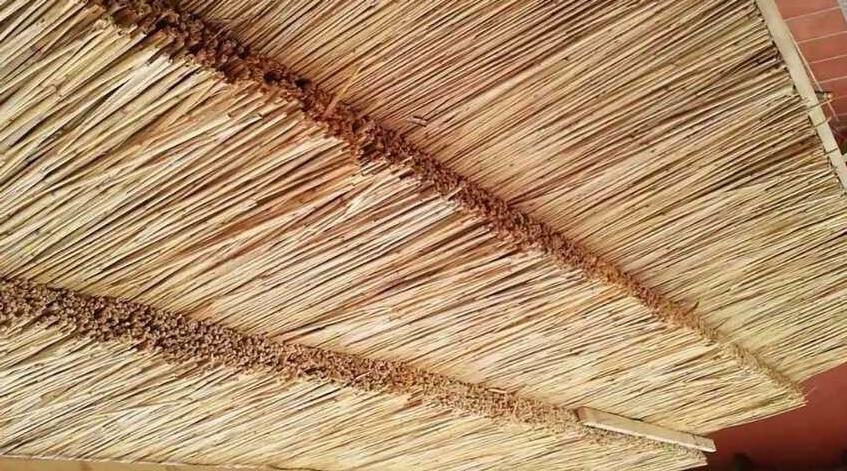

TOTORA

SOMBRILLAS

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/175 A-01 PLANO: PLANTA PRIMER NIVEL INTEGRANTES: CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879 FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2 LÁMINA: ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177 G-04 GRUPO: CANCHA DE FRONTÓN PISCINA ADULTOS PISCINA NIÑOS SS.HH + VEST. MUJERES SS.HH VEST. HOMBRES CUARTO PERSONAL ZONA DE PREPARACIÓN CONTROL SEGURIDAD ALMACÉN GENERAL CUARTO DE CUARTO DE BOMBAS SIST. ELÉCTRICO BASURA ZONA DE CARGA Y DESCARGA SUM SS.HH MUJERES SS.HH DISCAP. SS.HH HOMBRES ZONA DE JUEGOS INFANTILES SALA DE REUNIONES GERENCIA ADMINISTRATIVA SECRETARÍA ESPERA SALA DE MASAJES 02 BOUTIQUE INFORMACIÓN TURÍSTICA ALQUILER DE BICICLETAS SALA DE JUEGOS ALMACÉN CAMAS BALINESAS SS.HH VEST. MUJERES SS.HH VEST. HOMBRES AV. MANUEL SEOANE AV. LA MARINA GERENCIA GENERAL ÁREA DE COUNTER RECEPCIÓN ESPERA LOBBY SPA PELUQUERÍA SAUNA BAR RESTAURANTE COMEDOR KITCHENETTE ZONA DE LAVADO SECADO MESAS DE DOBLADO ALMACÉN LAVANDERÍA SS.HH HOMBRES SS.HH MUJERES CUARTO TÉCNICO SOUVENIRS ALMACÉN SALA SAUNA SALA SALA DE MASAJES 01 SALA DE MASAJES 03 CUARTO DE MALETAS SS.HH MUJERES SS.HH DISCAP. SS.HH HOMBRES ALMACÉN CÁMARA DE FRÍO CONGELADOS

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES

DE MAYOLO,

A-02

ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ

SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/175

PLANO: PLANTA PRIMER NIVEL INTEGRANTES:

FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2 LÁMINA:

G-04 GRUPO: TERRAZA TERRAZA

LÁMINA:

INTEGRANTES:

CARNEIRO MENDOZA, FATIMA ANDREA U19200406

BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

FECHA: 28 DE NOVIEMRE, 2022

CICLO: 2022 - 2

AD-01

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: LOBBY

G-04

R42.95

GRUPO: 1 2 A A B 2 3 3 LOBBY NPT. +0.00 .15 .15 2.00 .80 13.5 1 B .15 14.73 18.1 .15 .15 .15 7.97

7.77 7.77 15.68 B B

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI

TRES

MAG.

AD-02

INTEGRANTES:

PROYECTO: RESORT

ESTRELLAS CÁTEDRA:

ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: PLANO DETALLES LOBBY

LÁMINA:

G-04 GRUPO: PISO DE MÁRMOL LÁMPARA COLGANTE DE HIERRO COLOR NEGRO ESCRITORIO DE RECEPCIÓN PARED COLOR SATINADO BLANCO DE MELAMINE COLOR NEGRO BLANCO PULIDO SOFÁ VESTERBO 3 CUERPOS COLOR AZUL OXFORD JARDINERA - PLANTA LENGUA DE SUEGRA 3.05 .20 2.1 .75 DETALLE CONSTRUCTIVO 1-PISO MÁRMOL .20 3.05 2.85 2.1 6.1 3.8 .20 ILUMINACIÓN PANEL LED CIRCULAR

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879 FECHA: 28 DE NOVIEMRE, 2022 CICLO: 2022 - 2

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

.15 .15

3.98 .80

.60 .15 2.25 .15 2.25 .15 .80 .60 .15

6.20 .15

SS.HH + VEST. MUJERES

NPT. +0.00

SS.HH + VEST. HOMBRES

.15 .55 .15 .15 .15 6.20 .15

2.70 .55 .55 2.70 .55

LÁMINA:

INTEGRANTES:

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2

AD-01

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: DETALLES BAÑO Y VESTIDORES

G-04

GRUPO: A B B

A 1 2 4 5 3 B C 1 2 4 5 3 A B C 8.05 1.63 2.40 2.40 1.63 6.50 2.53 3.98 6.50 2.53 8.05 1.63 2.40 2.40 1.63 NPT. +0.00

ACABADO PINTADO COLOR BLANCO

MURO REVESTIDO

CON GRESS CERAMICO 25x30 COLOR BLANCO

VENTANAS CON MARCO DE ALUMINIO CON CRISTAL TEMPLADO 4 mm ESPESOR

CON GRESS CERAMICO 25x30 COLOR BLANCO

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO:

AD-02

RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: DETALLES BAÑO Y VESTIDORES INTEGRANTES:

LÁMINA:

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879 FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2

G-04

.20 .70

2.40

GRUPO:

1.50

.20 .20 .20 1.80 2.40 1.50 .30

INODORO TIPO TWO PIECE CANCÚN BONE BANCO MADERA

2.40 .20

.30

MURO DE DUCHA REVESTIDO BANCO MADERA LAVADERO DE MANOS ACABADO EN CEMENTO PULIDO ESPEJO BICELADO ADOSADO A PARED .20

1.50 .50 1.60

.30

1.10

NPT. +0.00 .10

.65 .48

.95 .05 ARRANQUE

.05 1.15

Muro divisorio

altura 2.10

.24

Piso Gres porcelánico 45x45 antideslisante de alto transito acero inoxidable Sumidero Ø 2" en

Griferia - Mezcladora de ducha

con 2 llaves con salida Omega cromada - Codigo: GR85J400

1.20 .48

PLANTA TIPICA - DUCHAS ESC. 1/ 25

Griferia - Mezcladora de ducha

con 2 llaves con salida Omega cromada - Codigo: GR85J400

.19 .52 .18 .52

.13

.45 .70 .46 .04 .50

Espejo bicelado

adosado a pared

Piso Gres porcelánico 45x45 antideslisante de alto transito

2.70 2.10 .30

Muros revestido

.90

Muro divisorio .25 .25 .30 1.20

1cm

con gress ceramico 25x30 color blanco

1.20 1.50

Bruña NPT. +0.00

SECCION 1 - DETALLE TIPICO - DUCHAS ESC. 1/ 25

1.50

Mesa de concreto

superior temporizado con aireador antivandalico con acabado duracrom.

Código: 13704000 Código: SV42P021 acabado en cemento pulido

Ovalín de sobreponer para

Griferia - Llave de lavatorio a presion monocomando con rebose línea portofino color blanco

PLANTA TIPICA - LAVADO

ESC. 1/ 25

.30 NPT. +0.00

Bruña 1cm

.90 1.80

.10

NPT. +0.00 2 .10 .70 .80

adosado a pared

ESC. 1/ 25

Espejo bicelado monocomando con rebose línea portofino color blanco

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

superior temporizado con aireador antivandalico con acabado duracrom.

Ovalín de sobreponer para Código: SV42P021

Mesa de concreto

acabado en cemento pulido

Muros revestido

Griferia - Llave de lavatorio a presion Código: 13704000 con gress ceramico 25x30 color blanco

SECCION 2 - DETALLE TIPICO - LAVADO

FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2

GRUPO:

LÁMINA:

AD-03

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: DETALLES BAÑO Y VESTIDORES INTEGRANTES:

G-04

ARRANQUE

AD-01

G-04

PISO PORCELANATO MATE MADERADO

SUITE NPT. +6.10 A A C C B B 1 1 4 4 2 2 3 3 .15 2.07 .15 .90 .15 .80 .15 3.06 .15 3.83 3.75 7.58 .15 8.16 .15 1.53 1.60 2.87 5.51 9.99 7.04 .15 1.27 .12 1.26 .15 1.60 5.51 2.87 9.99 .15 3.60 .15 3.53 .15 3.83 3.75 7.58 A A CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: DETALLES BAÑO Y VESTIDORES INTEGRANTES: CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879 FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2 LÁMINA: ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

GRUPO: PLANTA HABITACIÓN SUITE CERAMICO .60x.60

CERAMICO .60x.60

WALKING CLOSET COLOR BLANCO

CARNEIRO MENDOZA, FATIMA ANDREA U19200406 BARRIONUEVO CIERTO, LUIS ENRIQUE U20202879

ROMERO MENDIETA, WENDY U18306692 DOMÍNGUEZ VALDERA, JENSY U18206177

AD-02

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI PROYECTO: RESORT TRES ESTRELLAS CÁTEDRA: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA ESCALA: 1/25

PLANO: DETALLES BAÑO Y VESTIDORES INTEGRANTES:

FECHA: XX DE NOVIEMRE, 2022 CICLO: 2022 - 2 LÁMINA:

G-04

CORTE

GRUPO:

A-A .20 .20 .60 .20 3.05 .20 3.05 .20 4.25 3.45 2.19 MURO REVESTIDO CERAMICO PUERTA DE VIDRIO ESPEJO BICELADO MAMPARA DE VIDRIO CENTRO TV FLOTANTE

MAG. ARQ. SALDIVAR

DE MAYOLO, SILVIA MAG.

KATYA

BARRIONUEVO CIERTO, LUIS CARNEIRO

FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY G-04

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI DOCENTES:

ANTUNEZ

ARQ. PUENTE SARRIN,

INTEGRANTES:

MENDOZA,

G-04

CURSO: TALLER DE DISEÑO ARQUITECTÓNICO VI DOCENTES: MAG. ARQ. SALDIVAR ANTUNEZ DE MAYOLO, SILVIA MAG. ARQ. PUENTE SARRIN, KATYA INTEGRANTES: BARRIONUEVO CIERTO, LUIS CARNEIRO MENDOZA, FATIMA DOMINGUEZ VALDERA, JENSY ROMERO MENDIETA, WENDY
