Juan Carlos Barajas Architect Index Casa Valle de Bravo3 México Plaza CIMA8 México Hotel Il Saloto20 Italy WeWork Palmas41 Deptos Fray Marcos47 Prison and social Reintegration center 54 Villa Hildegard58 Diactudio77 Méx ico M é x ic o C h il e A lema n ia M é x ic o M é x ic o Méxi co Méxi co Diactudio77 K A V A K96 C a s a Bo s q u es4 2

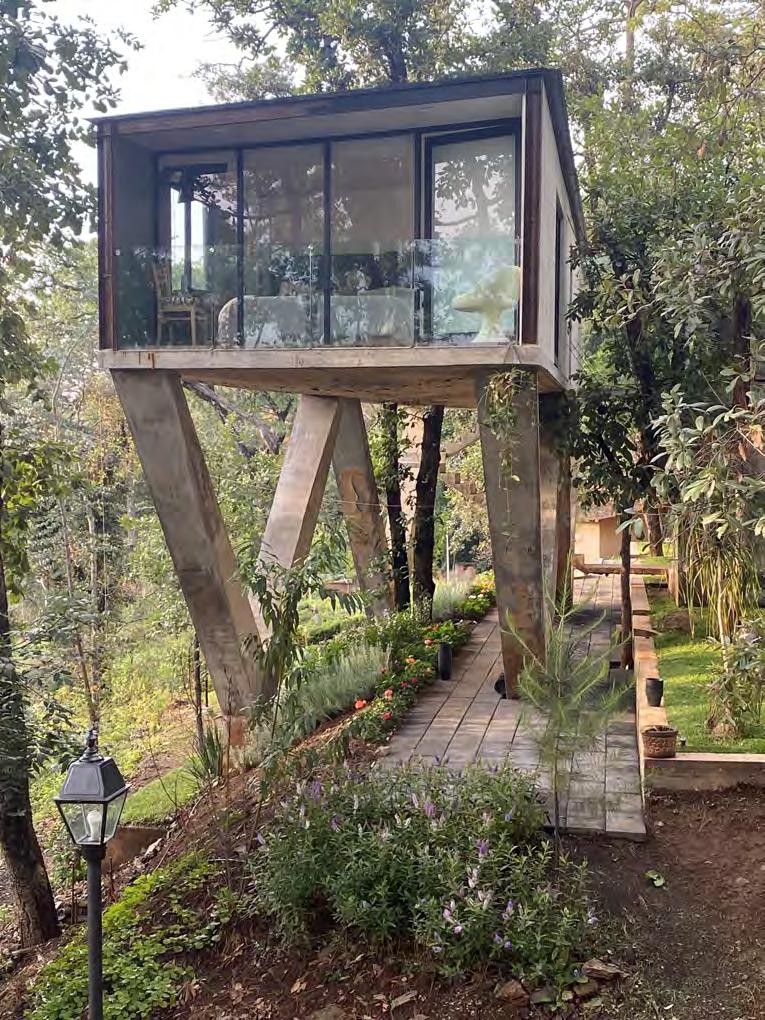

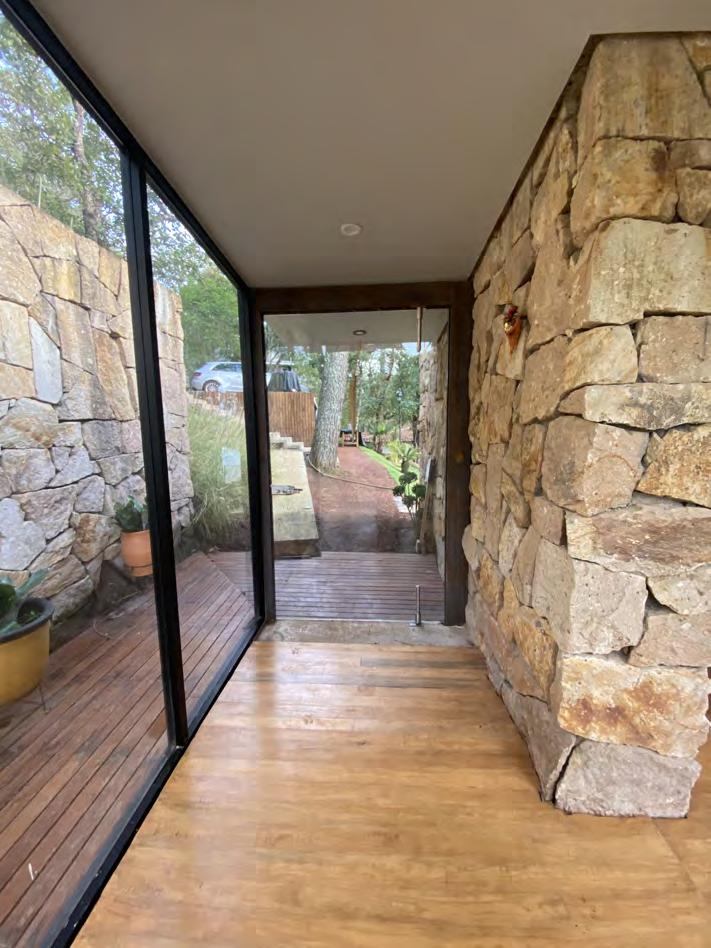

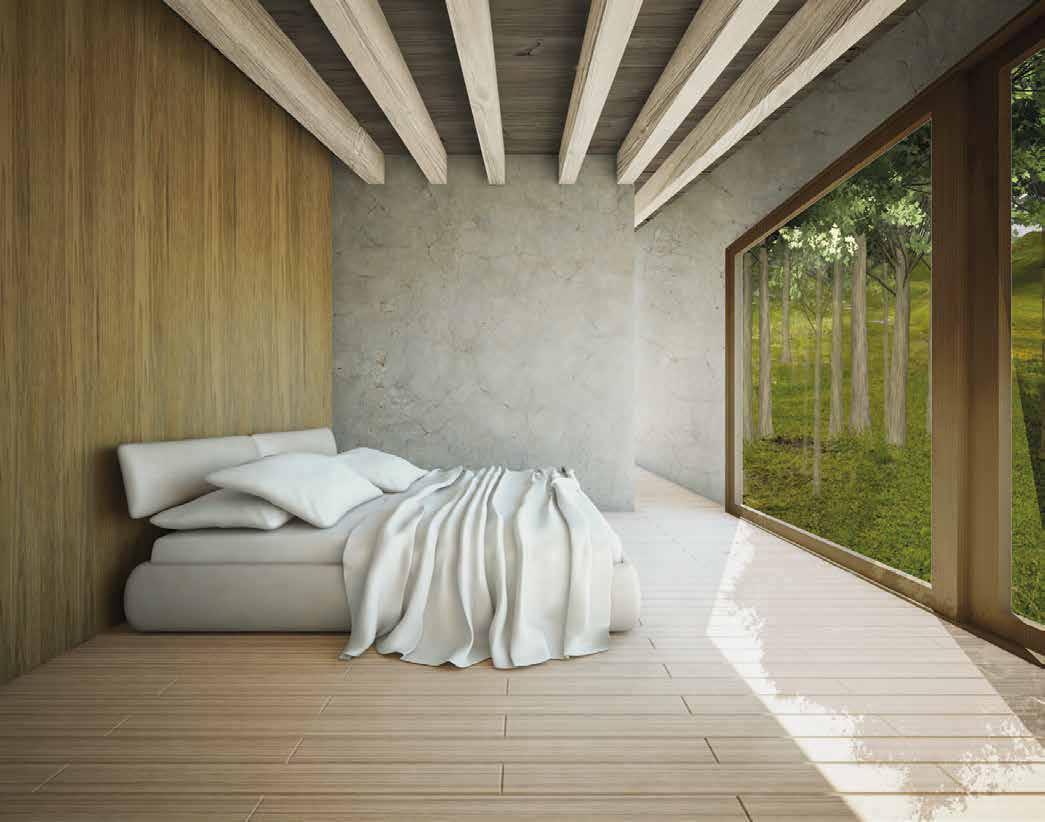

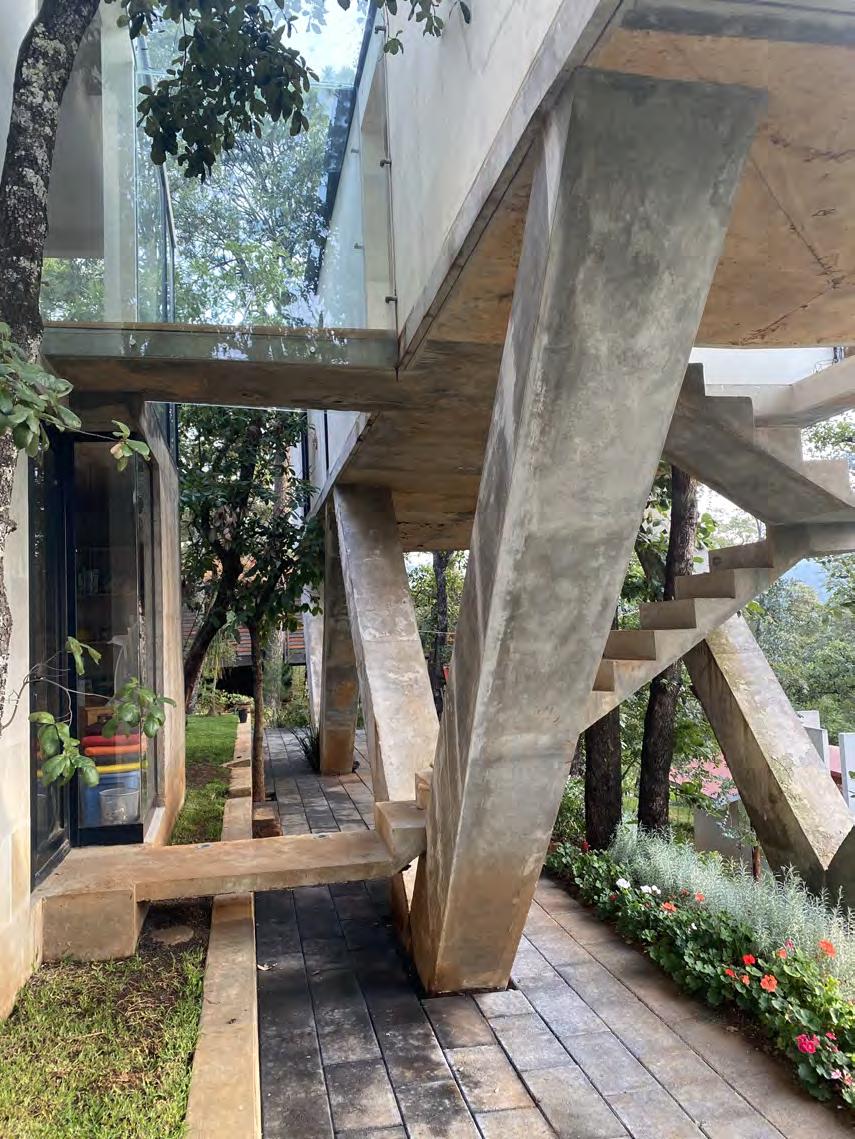

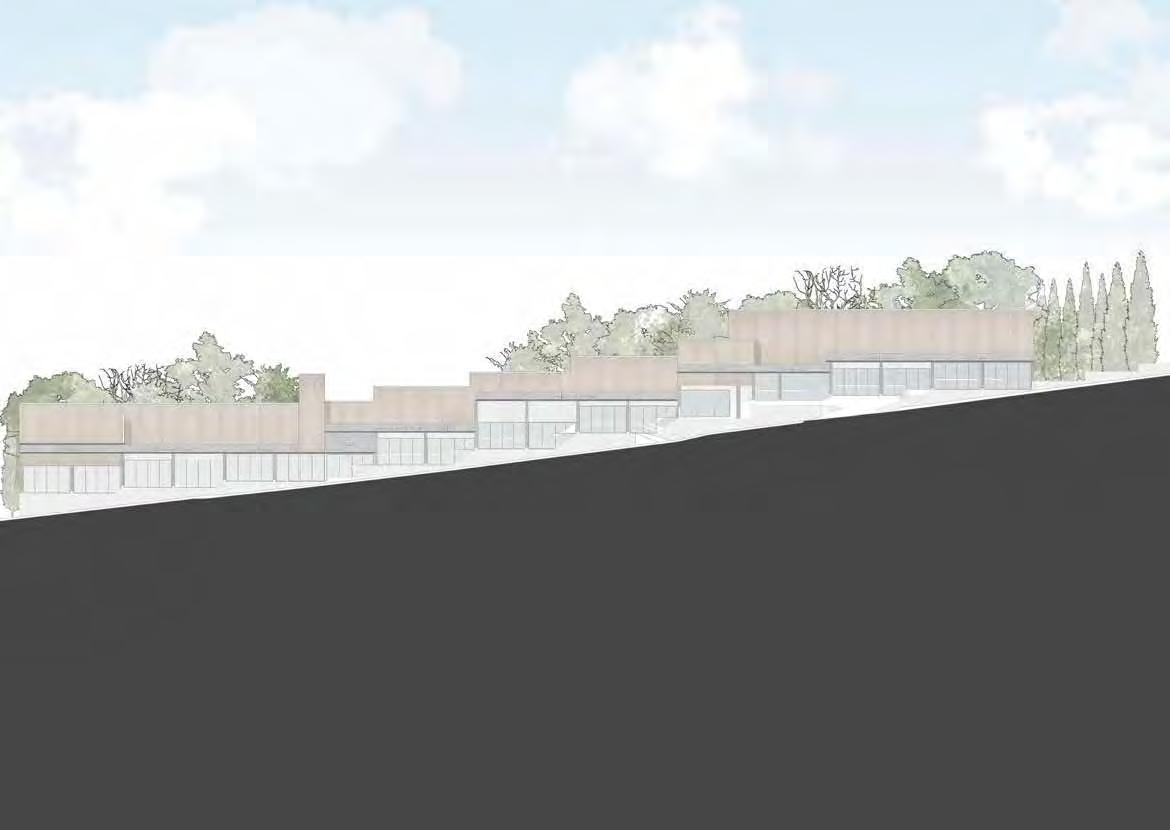

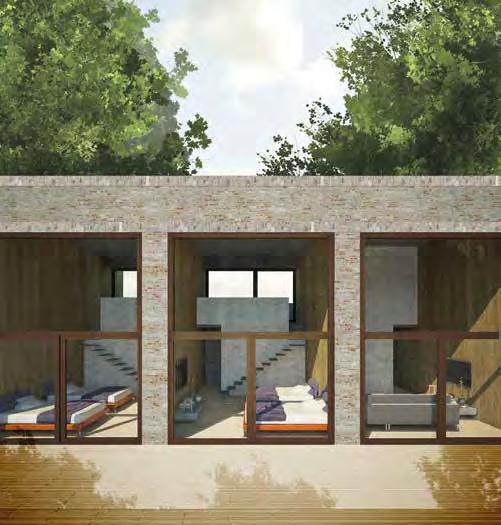

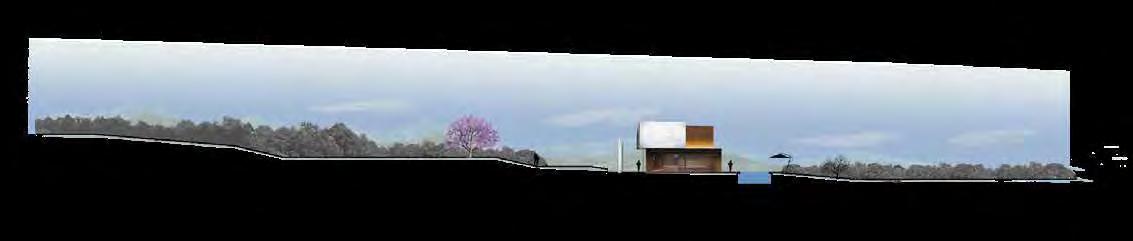

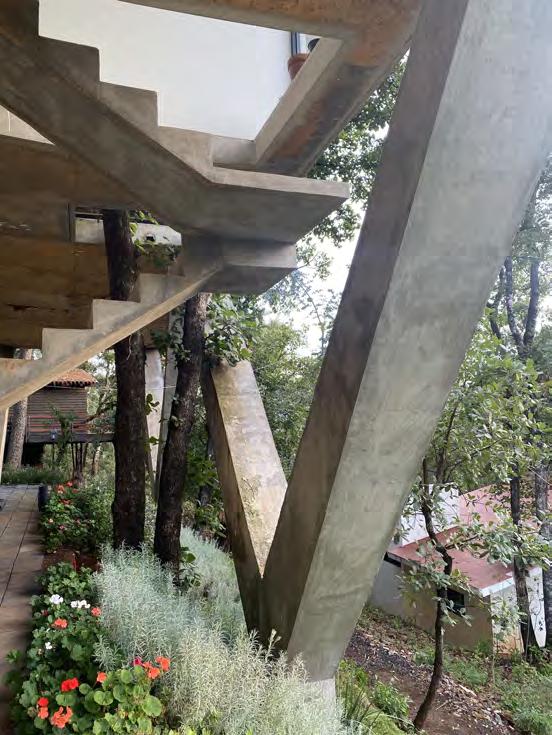

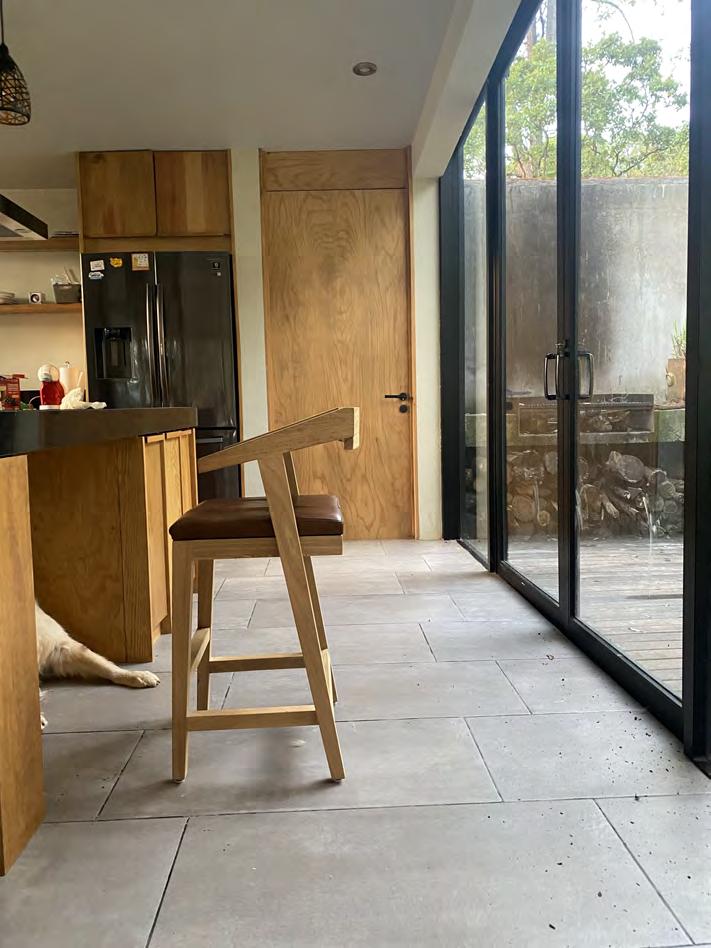

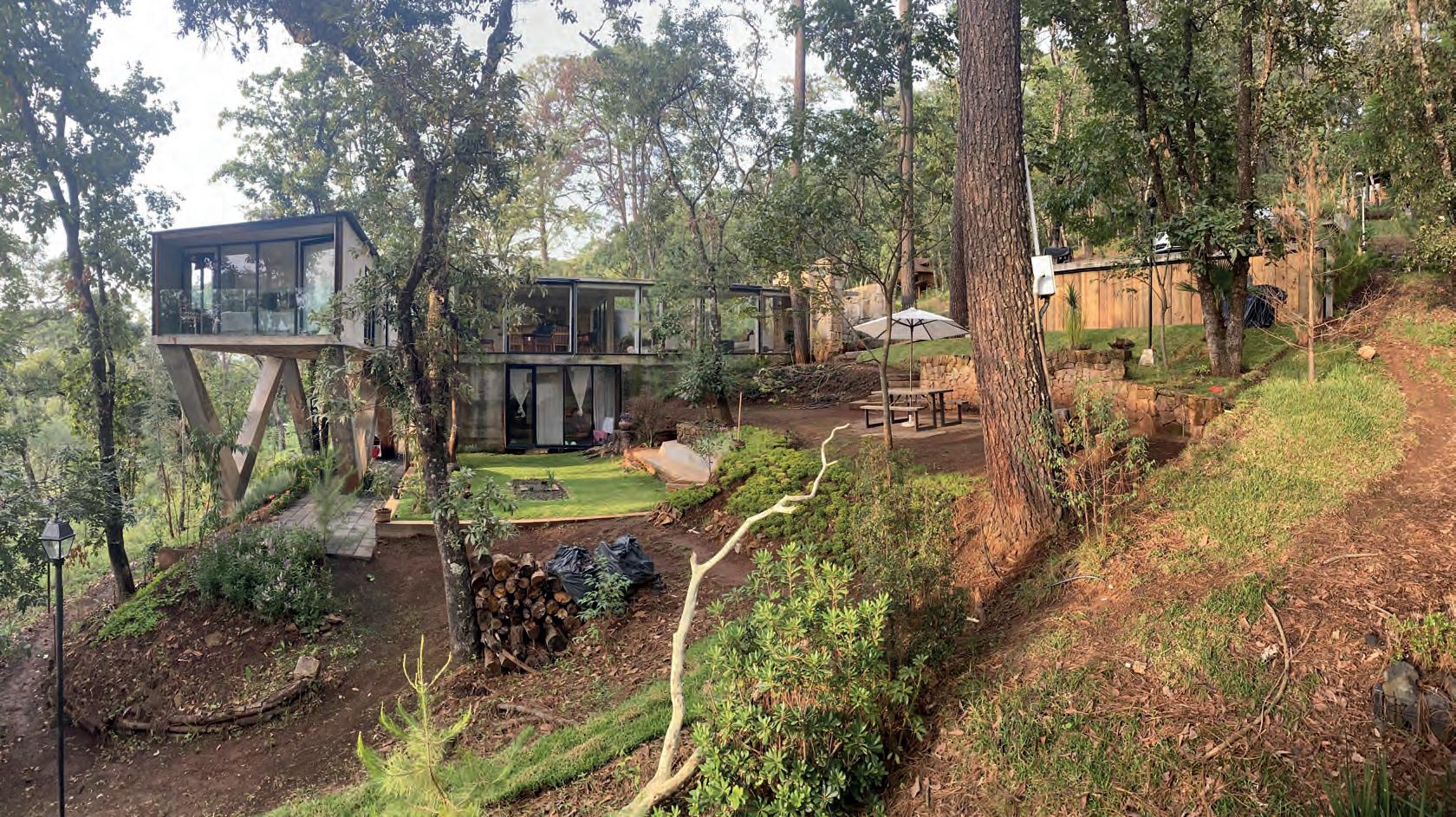

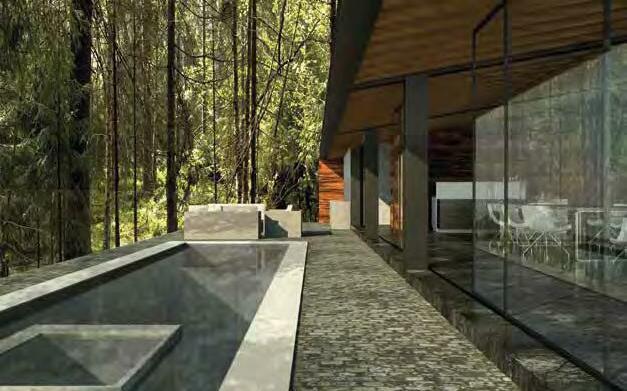

CasaVALLE DE BRAVO
Valle de Bravo, Mexico

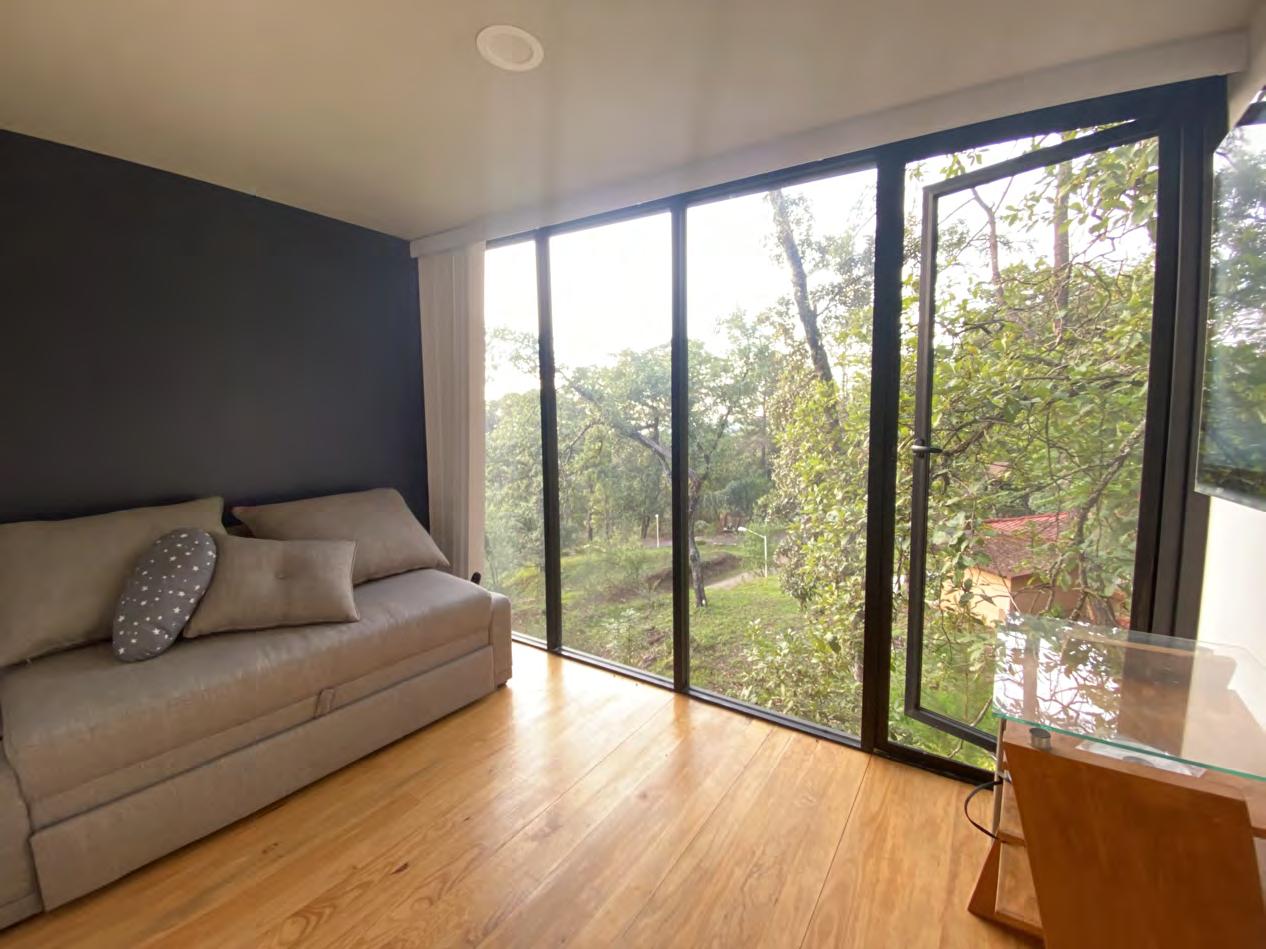

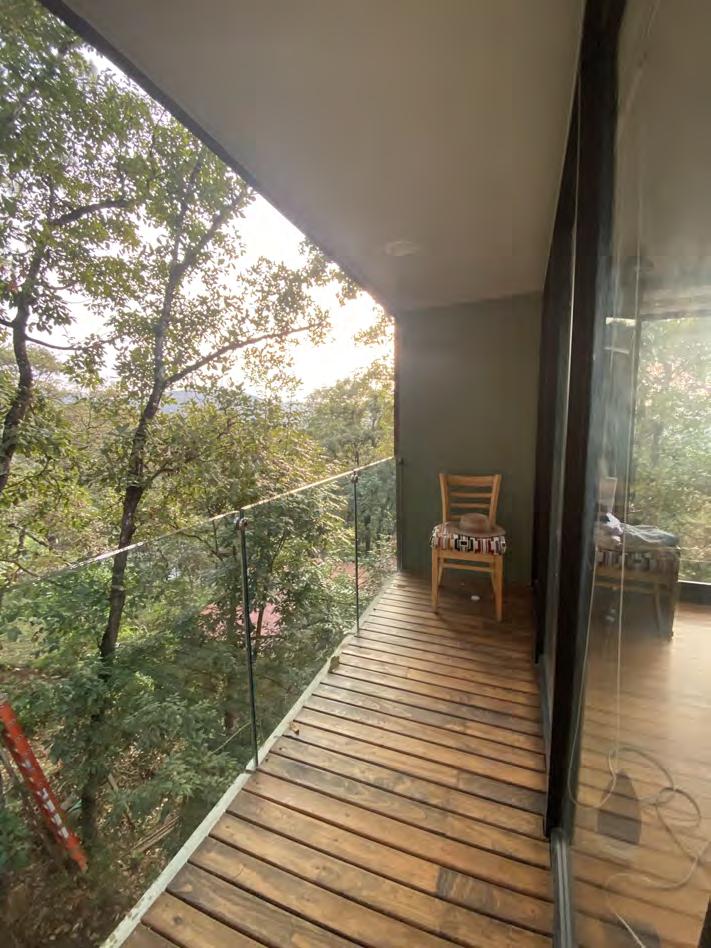

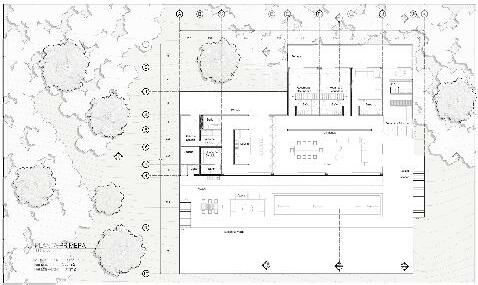

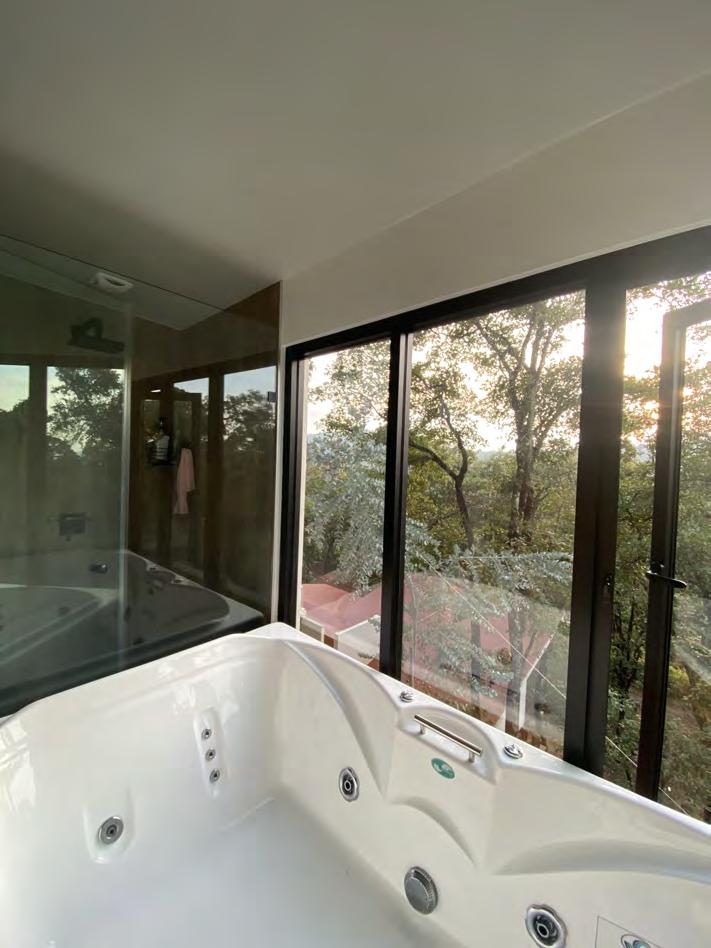

CASA Valle de Bravo is a residential project with 600m2 planted on a hill over a dense forest. the key element of the project is his transparency with the forest of the interior of the house. in the project all the views are working to make a continuous way from the habitability of the building to the habitability of the forest. for that the project got a mix an architectonic program with five rooms and one big hall with an exterior terrace. the materiality of the projects is a representative of the materials in the regions used in the traditional constructions.
Prisión y Centro de Reinserción Social (Avenida La Paz, Recoleta) Plantas Edificio-Monumento Escala 1:250

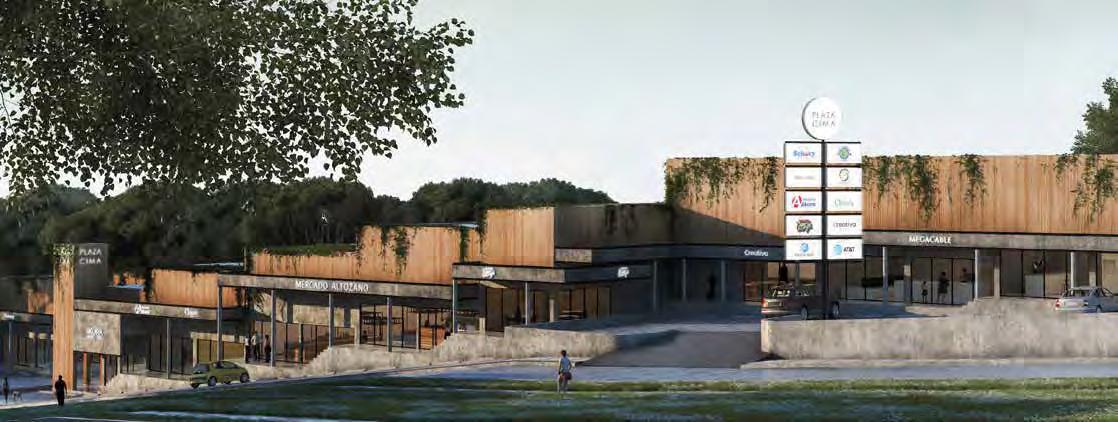

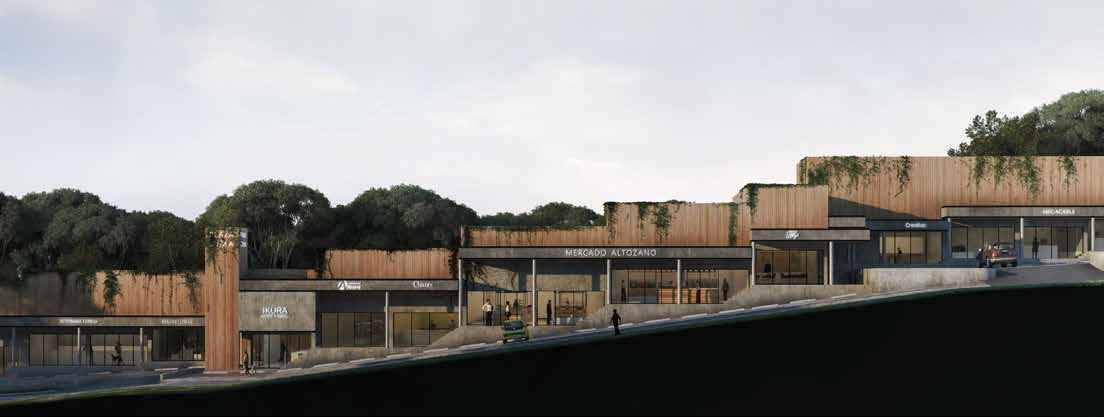

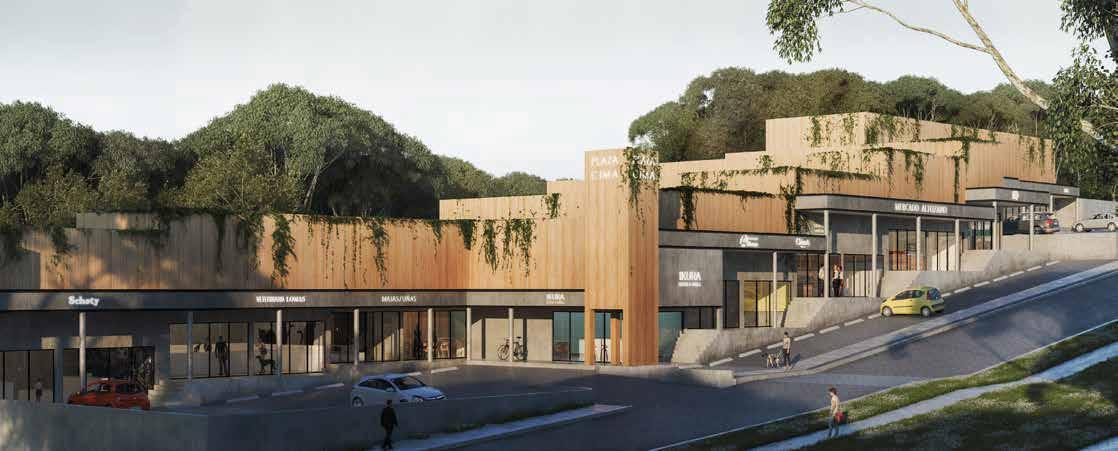

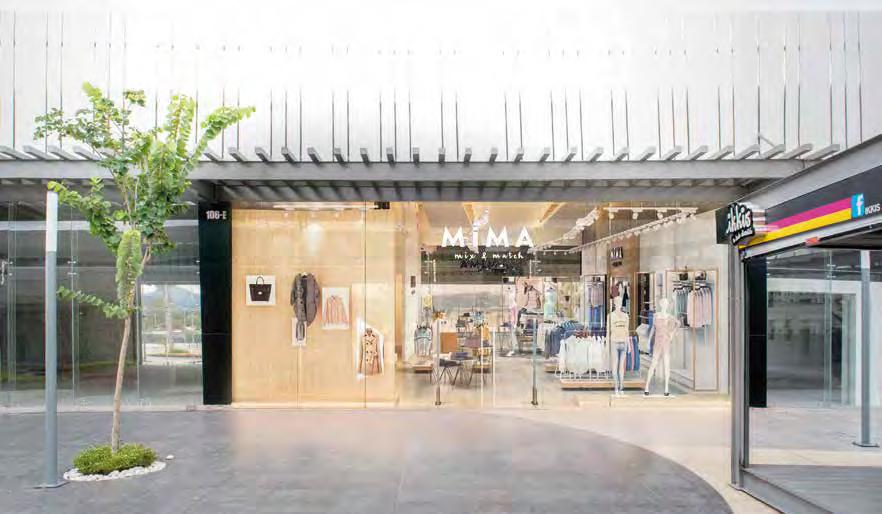

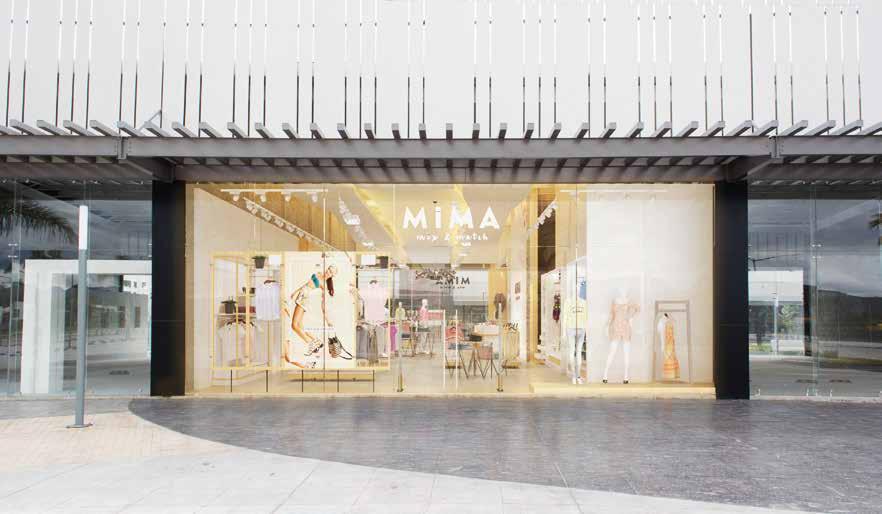

Plaza Cima Morelia, Mexico

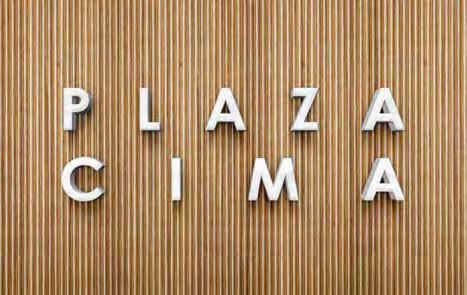

U n a n u e v a C I M A Un nuevo concepto necesita una nueva imagen. El concepto actualizado de PLAZA CIMA busca una identidad depurada,
La utilización de un logotipo que se vea apoyado posteriormente por un imagotipo de ALTOZANO hará que la lectura aplicada en el inmueble sea mucho más sencilla, más impactante y generará una relación directa a la identidad comunitaria de la zona. proporcionará PLAZA CIMA. SU ARQUITECTURA
PRESENTACIÓN
1. 2. 4. 5. 6.
7. 8. 9. 11. 12.
TRABE DE CONCRETO REFORZADA CON ACERO FY 4200 KG/CM2 ARMADO IN SITU CON 4 VARILLAS DE 2 LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA DISPUESTA A 5CM CAC. BASTIDOR METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON TORNILLERÍA AL MURO DE TABIQUE. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. CANTO DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR A CANCELERÍA. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO Y A 1 MM DE SEPARACION CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS CON FIJACIÓN POR CORTANTE A TRABE DE CERRAMIENTO A TRAVÉS DE VARILLA TORNILLO LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA TRATADA DISPUESTA A 5CM CAC. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE 6 MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO A MM DE SEPARACION CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE 5 CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. HENREDADERA FOLLAJE SINTÉTICO RANKA HIEDRA PREMIUM COMBINADO CON FOLLAJE DE LAUREL ROJO MARCA RANKA N0.00 N2.44 N3.59 N3.73 N4.39 N4.54 N7.20 General notes: Project: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. Content: Number: CONCEPTO
TRABE DE CONCRETO REFORZADA CON ACERO FY 4200 KG/CM2 ARMADO IN SITU CON 4 VARILLAS DE 2 LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA DISPUESTA A 5CM CAC. BASTIDOR METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON TORNILLERÍA AL MURO DE TABIQUE. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. CANTO DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR CANCELERÍA. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO Y A 1 MM DE SEPARACION. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS CON FIJACIÓN POR CORTANTE A TRABE DE CERRAMIENTO A TRAVÉS DE VARILLA TORNILLO LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA TRATADA Y DISPUESTA A 5CM CAC. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE CM FY 4200 KG/CM2 SOLDADAS VIDRIO DE 6 MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN 2 CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO MM DE SEPARACION. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE 5 CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. HENREDADERA FOLLAJE SINTÉTICO RANKA HIEDRA PREMIUM COMBINADO CON FOLLAJE DE LAUREL ROJO MARCA RANKA ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE 5 CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. N0.00 N0.98 N1.21 N2.44 N2.79 N2.93 N3.59 N3.73 N5.80 N7.12 N8.24 General notes: Project: Location: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. THE CONTRACTOR SHALL VERIFY THAT ALL DIMENSIONS, DATUM AND INFORMATION SHOWN ARE CORRECT AND IN ACCORDANCE WITH THE SITE PRIOR TO THE COMMENCEMENT OF WORK VARIATIONS AND MODIFICATIONS TO THE WORK SHOWN REQUIRE THE WRITTEN CONSENT OF THE ARCHITECT IN ADVANCE THE CONTRACTOR SHALL NOTIFY THE ARCHITECT OF ANY DISCREPANCIES AS THEY BECOME APPARENT. THIS PLAN IS APPROVED ONLY FOR WORK INDICATED ON THE APLICATION SPECIFICATION SHEET. ALL OTHER MATTERS SHOWN ARE NOT TO BE RELIEDNUPON OR TO BE CONSIDERED AS EITHER BEING APPROVED OR IN ACCORDANCE WITH APPPLICANCE CODES. File: Graphic scale: Plotter Scale: Date: Content: Number: DETALLES CIMA.DWGOctober 15, 2018 CONCEPTO DETALLES FACHADA 1:50 A-102 AV.MONTAÑA MONARCA 1000 ALTOZANO, MORELIA, MICH. PLAZA CIMA
TRABE DE CONCRETO REFORZADA CON ACERO FY 4200 KG/CM2 ARMADO IN SITU CON VARILLAS DE LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. BASTIDOR METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON TORNILLERÍA AL MURO DE TABIQUE. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. CANTO DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR A CANCELERÍA. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO A 1 MM DE SEPARACION. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS CON FIJACIÓN POR CORTANTE TRABE DE CERRAMIENTO A TRAVÉS DE VARILLA TORNILLO LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS VIDRIO DE MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN 2 CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO Y A 1 MM DE SEPARACION. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE 5 CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. HENREDADERA FOLLAJE SINTÉTICO RANKA HIEDRA PREMIUM COMBINADO CON FOLLAJE DE LAUREL ROJO MARCA RANKA FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE 5 CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. N0.00 N0.20 N0.38 N0.55 N0.74 N0.92 N1.10 N1.29 N1.49 N3.71 N3.86 N3.93 N4.27 N4.41 N5.07 N5.22 N8.56 N9.72 General notes: Project: Location: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. THE CONTRACTOR SHALL VERIFY THAT ALL DIMENSIONS, DATUM AND INFORMATION SHOWN ARE CORRECT AND IN ACCORDANCE WITH THE SITE PRIOR TO THE COMMENCEMENT OF WORK VARIATIONS AND MODIFICATIONS TO THE WORK SHOWN REQUIRE THE WRITTEN CONSENT OF THE ARCHITECT IN ADVANCE THE CONTRACTOR SHALL NOTIFY THE ARCHITECT OF ANY DISCREPANCIES AS THEY BECOME APPARENT. THIS PLAN IS APPROVED ONLY FOR WORK INDICATED ON THE APLICATION SPECIFICATION SHEET. ALL OTHER MATTERS SHOWN ARE NOT TO BE RELIEDNUPON OR TO BE CONSIDERED AS EITHER BEING APPROVED OR IN ACCORDANCE WITH APPPLICANCE CODES. Graphic scale: Content: Number: CONCEPTO DETALLES FACHADA A-103PLAZA CIMA
FALDÓN DE CONCRETO COMO POYO DE ALBAÑILERÍA DE TABIQUE ROJO RECOCIDO CON ACABADO DE CONCRETO APARENTE, FINO REFORZADO CON TRABE QUE SE CONECTARÁ A LOSA DE PASILLO. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS VIDRIO DE 6 MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. ANUNCIO DE ACRÍLICO BLANCO CON ESPESOR DE CM, CON CANTOS DE ACRÍLICO BLANCO. CAJA DE LUZ CON LETRAS E IDENTIDAD COMO ELEMENTOS INDIVIDUALES. LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES.
BASTIDOR
METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON
TORNILLERÍA
AL MURO DE TABIQUE.
CANAL
C DE ACERO HECHO CON PLACAS INDIVIDUALES DE CM FY 4200 KG/CM2
SOLDADAS
PLAFÓN DE
LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO.
MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES.
VIDRIO
DE 6 MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA.
CANCELERÍA
DE ALUMINIO DE COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE.
CANTO
DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR A CANCELERÍA.
COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA.
CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE CM FY 4200 KG/CM2 SOLDADAS
| CON FIJACIÓN POR CORTANTE A TRABE DE CERRAMIENTO A TRAVÉS DE VARILLA TORNILLO
LAMBRÍN
DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA TRATADA Y DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. N0.00 N0.21 N0.40 N0.56 N0.75 N0.94 N1.12 N1.29 N1.47 N2.50 N2.65 N3.30 N3.45 N0.00 N4.14 N4.80 N4.95 N6.02 N7.19 N7.95 General notes: Project: Location: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. THE CONTRACTOR SHALL VERIFY THAT ALL DIMENSIONS, DATUM AND INFORMATION SHOWN ARE CORRECT AND IN ACCORDANCE WITH THE SITE PRIOR TO THE COMMENCEMENT OF WORK VARIATIONS AND MODIFICATIONS TO THE WORK SHOWN REQUIRE THE WRITTEN CONSENT OF THE ARCHITECT IN ADVANCE THE CONTRACTOR SHALL NOTIFY THE ARCHITECT OF ANY DISCREPANCIES AS THEY BECOME APPARENT. THIS PLAN IS APPROVED ONLY FOR WORK INDICATED ON THE APLICATION SPECIFICATION SHEET. ALL OTHER MATTERS SHOWN ARE NOT TO BE RELIEDNUPON OR TO BE CONSIDERED AS EITHER BEING APPROVED OR IN ACCORDANCE WITH APPPLICANCE CODES. File: Graphic scale: Plotter Scale: Date: Content: Number: DETALLES CIMA.DWGOctober 15, 2018 CONCEPTO DETALLES FACHADA 1:50 A-104 AV.MONTAÑA MONARCA 1000 ALTOZANO, MORELIA, MICH. PLAZA CIMA
N0.00 N0.25 N2.78 N2.93 N3.58 N3.72 N6.75 N7.28 N9.97 LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES. BASTIDOR METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON TORNILLERÍA AL MURO DE TABIQUE. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE 6 MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE 1 1 COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. CANTO DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR A CANCELERÍA. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE CM FY 4200 KG/CM2 SOLDADAS | CON FIJACIÓN POR CORTANTE A TRABE DE CERRAMIENTO A TRAVÉS DE VARILLA TORNILLO LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA TRATADA Y DISPUESTA A 5CM CAC. General notes: Project: Location: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. THE CONTRACTOR SHALL VERIFY THAT ALL DIMENSIONS, DATUM AND INFORMATION SHOWN ARE CORRECT AND IN ACCORDANCE WITH THE SITE PRIOR TO THE COMMENCEMENT OF WORK VARIATIONS AND MODIFICATIONS TO THE WORK SHOWN REQUIRE THE WRITTEN CONSENT OF THE ARCHITECT IN ADVANCE THE CONTRACTOR SHALL NOTIFY THE ARCHITECT OF ANY DISCREPANCIES AS THEY BECOME APPARENT. THIS PLAN IS APPROVED ONLY FOR WORK INDICATED ON THE APLICATION SPECIFICATION SHEET. ALL OTHER MATTERS SHOWN ARE NOT TO BE RELIEDNUPON OR TO BE CONSIDERED AS EITHER BEING APPROVED OR IN ACCORDANCE WITH APPPLICANCE CODES. File: Graphic scale: Plotter Scale: Date: Content: Number: DETALLES CIMA.DWGOctober 15, 2018 CONCEPTO DETALLES FACHADA 1:50 A-105 AV.MONTAÑA MONARCA 1000 ALTOZANO, MORELIA, MICH. PLAZA CIMA TRABE DE CONCRETO REFORZADA CON ACERO FY 4200 KG/CM2 ARMADO IN SITU CON VARILLAS DE LOSA DE CONCRETO ARMADA CON VARILLA DE ACERO DE FY 4200 KG/CM2 @ 12 CM CAC, RECUBIERTA CON UNA CAPA DE TEPETATE E IMPERMEBILIZANTE ROJO CON CHAFLÁN A 45° EN LÍMITES. LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. BASTIDOR METÁLICO CON BASE DE PERFILES DE ACERO DE 1" FIJADOS CON TORNILLERÍA AL MURO DE TABIQUE. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS PLAFÓN DE LAMBRÍN DE MADERA ARTIFICIAL COLOCADO PERPENDICULARMENTE AL SENTIDO DEL PASILLO 4SUN RAVAIOLI LEGNAMI, CON SISTEMA DE SUSPENSIÓN USG FIJADO DIRECTAMENTE A LOSA DE CONCRETOARMADO. MURO DE TABIQUE PRE EXISTENTE CON RECUBRIMIENTO DE CONCRETO APARENTE, CON ACABADO FINO SIN TRATAMIENTO DE ACABADOS FINALES. VIDRIO DE MM CON PELICULA DE PROTECCION, CON ACABADO TRANSLÚCIDO SMA SUJETO POR DETRAS DE LOS CANTOS CON PEGAMENTO INVISIBLE SOBRE CANCELERÍA. CANCELERÍA DE ALUMINIO DE COPLANAR DESLIZABLE SOBRE RIEL DE ALUMINIO, REVISAR NECESIDAD DE SISTEMA HIDRÁULICO DESLIZABLE. CANTO DE MURO RECUBIERTO DE ACABADO DE MADERA DE PINO DE 12 MM CON CANTOS CUBIERTOS CON CINTILLO DE PINO, ÚNICAMENTE INTERIOR POSTERIOR A CANCELERÍA. COLUMNA DE CONCRETO ARMADO CON ACABADO DE CONCRETO APARENTE FINO LIJADO Y LISO, SE RECOMIENDA REALIZAR MEMORIA DE CÁLCULO PARA RECEPCIÓN DE CUBIERTA METÁLICA. LOSETA DE CANTERA NEGRA LAMINADA EN 2 CMS. TERMINADO EN FORMATO VARIADO ASENTADA CON PEGAPISO MARCA FIXOL, COLOCADA AL HILO Y A MM DE SEPARACION. CANAL C DE ACERO HECHO CON PLACAS INDIVIDUALES DE 1 CM FY 4200 KG/CM2 SOLDADAS CON FIJACIÓN POR CORTANTE A TRABE DE CERRAMIENTO TRAVÉS DE VARILLA TORNILLO LAMBRÍN DE MADERA ARTIFICIAL 4SUN RAVAIOLI LEGNAMI FIJADO CON TORNILLERÍA, RESANADA Y TRATADA Y DISPUESTA A 5CM CAC. CANTO SUPERIOR TRABAJADO CON LOSETA DE CANTERA DELGADA DE 1CM DE ESPESOR ASENTADA CON MORTERO CEMENTO. N0.00 N0.20 N0.38 N0.55 N0.74 N0.92 N1.10 N1.29 N1.49 N3.71 N3.86 N3.93 N4.27 N4.41 N5.07 N5.22 N8.56 N9.72 General notes: Project: THIS DRAWING AND DESING ARE COPYRIGHT AND NO PORTION MAY BE REPRODUCED WIHOUT THE WRITTEN PERMISSION OF THE DESIGNER. THE CONTRACTOR SHALL VERIFY THAT ALL DIMENSIONS, DATUM AND INFORMATION SHOWN ARE CORRECT AND IN ACCORDANCE WITH THE SITE PRIOR TO THE COMMENCEMENT OF WORK VARIATIONS AND MODIFICATIONS TO THE WORK SHOWN REQUIRE THE WRITTEN CONSENT OF THE ARCHITECT IN ADVANCE THE CONTRACTOR SHALL NOTIFY THE ARCHITECT OF ANY DISCREPANCIES AS THEY BECOME APPARENT. THIS PLAN IS APPROVED ONLY FOR WORK INDICATED ON THE APLICATION SPECIFICATION SHEET. ALL OTHER MATTERS SHOWN ARE NOT TO BE RELIEDNUPON OR TO BE CONSIDERED AS EITHER BEING APPROVED OR IN ACCORDANCE WITH Content: Number: CONCEPTO DETALLES FACHADA A-103PLAZA CIMA

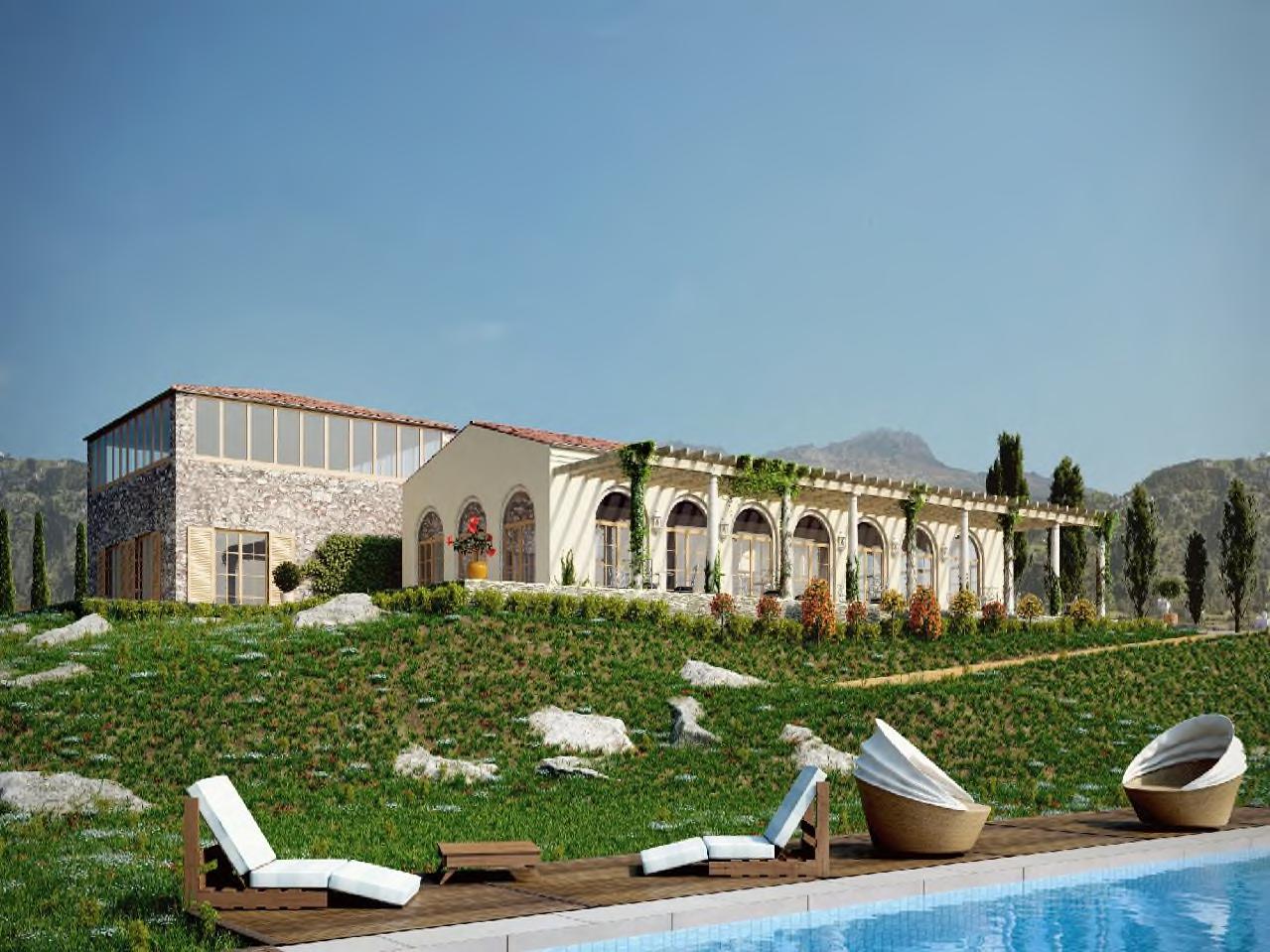

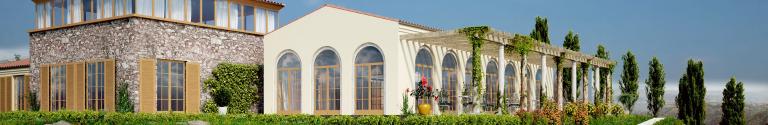

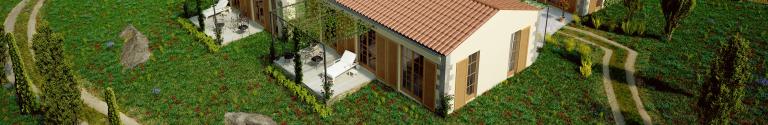

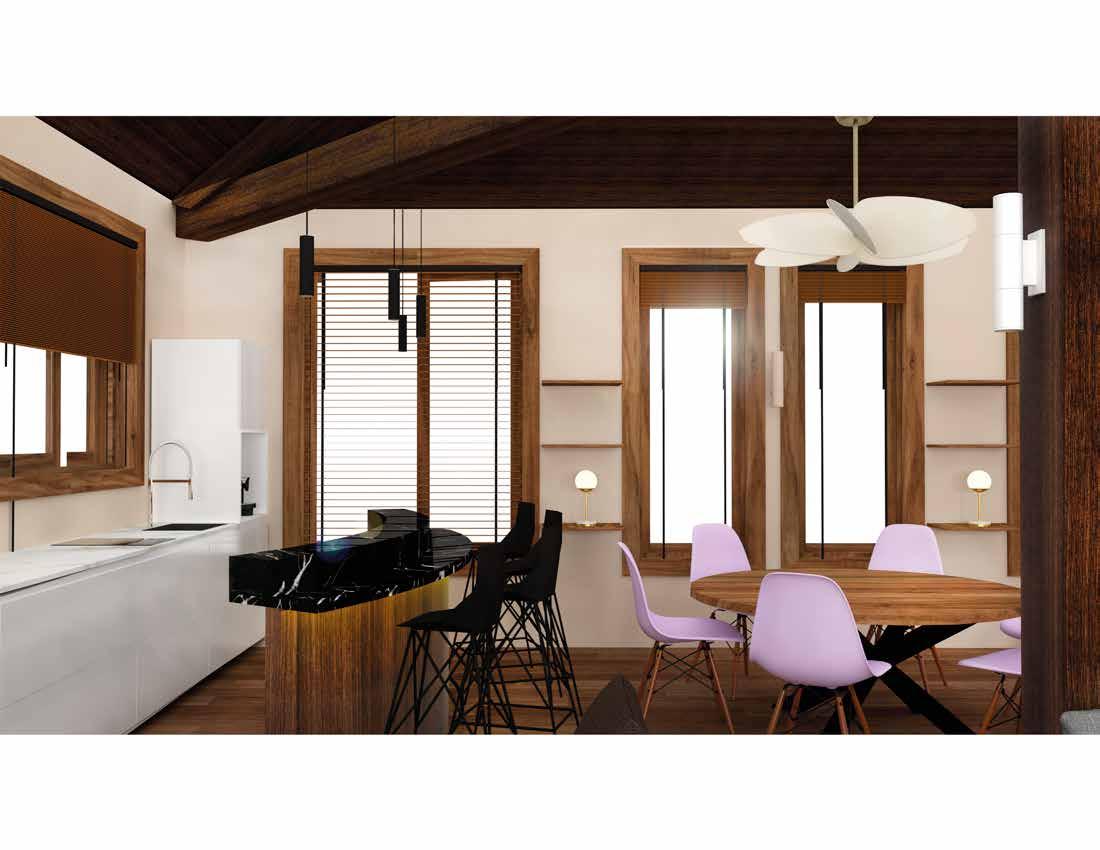

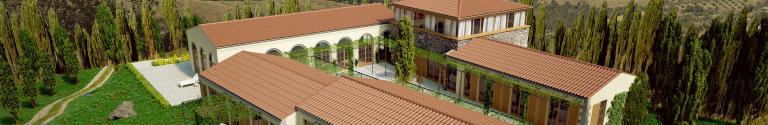

Hotel Il Salotto
Tokana, Italien
Das folgende Projekt enthält einen Architektur- und Designvorschlag, der das Konzept der Wohnnatur des Menschen unter Verwendung seiner Materialien, Farben und Formen für den täglichen Gebrauch aufgreift.

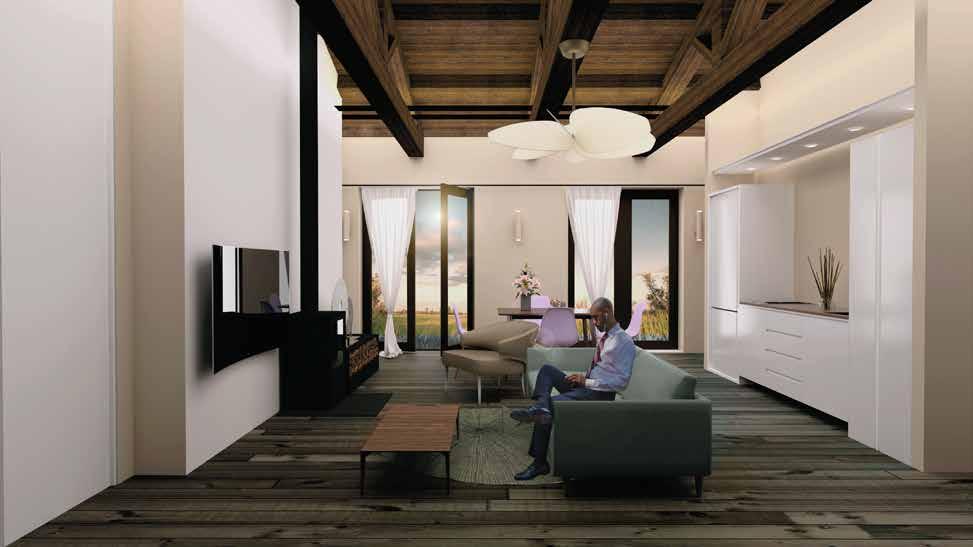

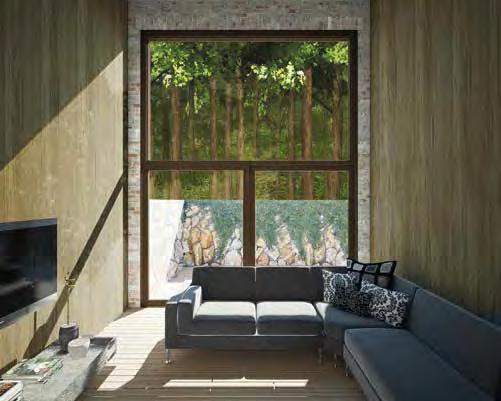

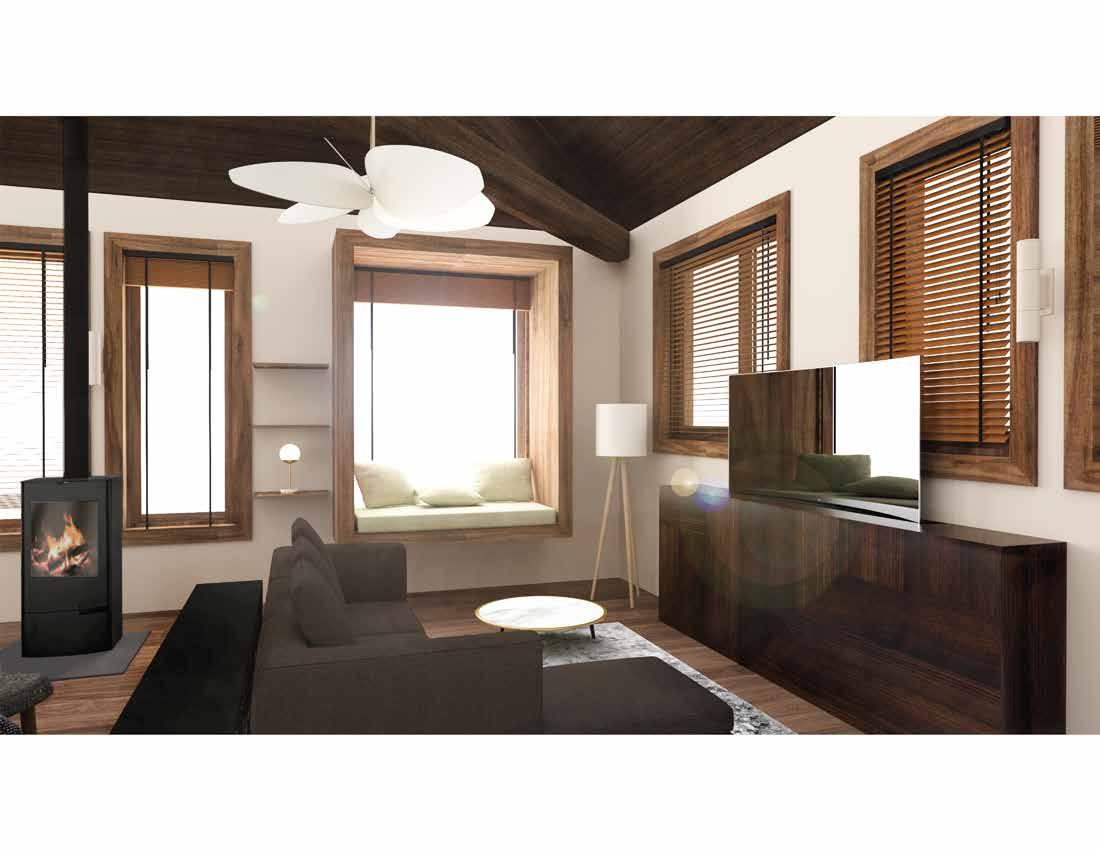

Wohnzimmer

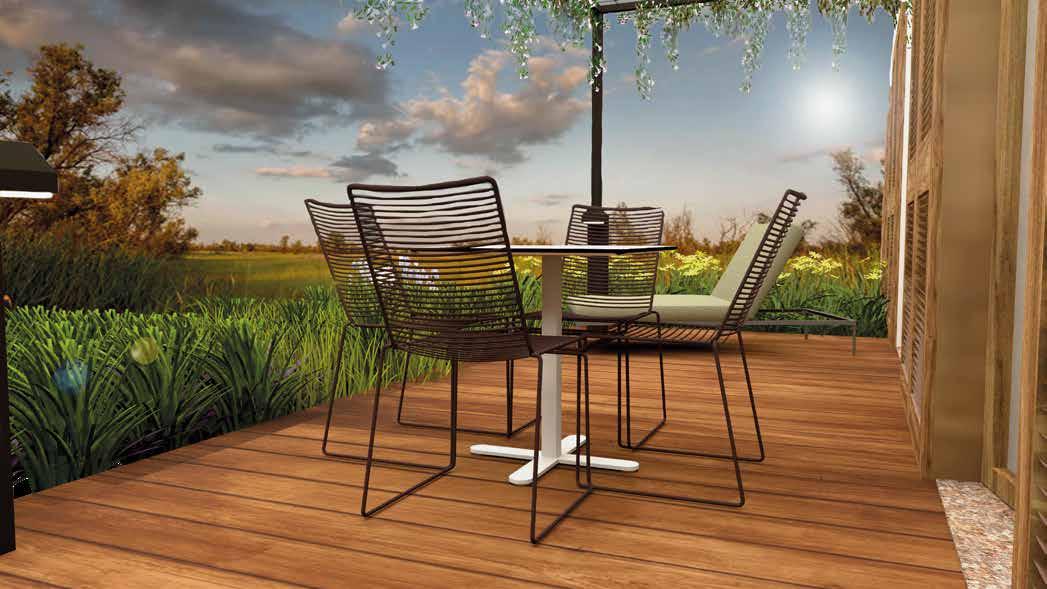

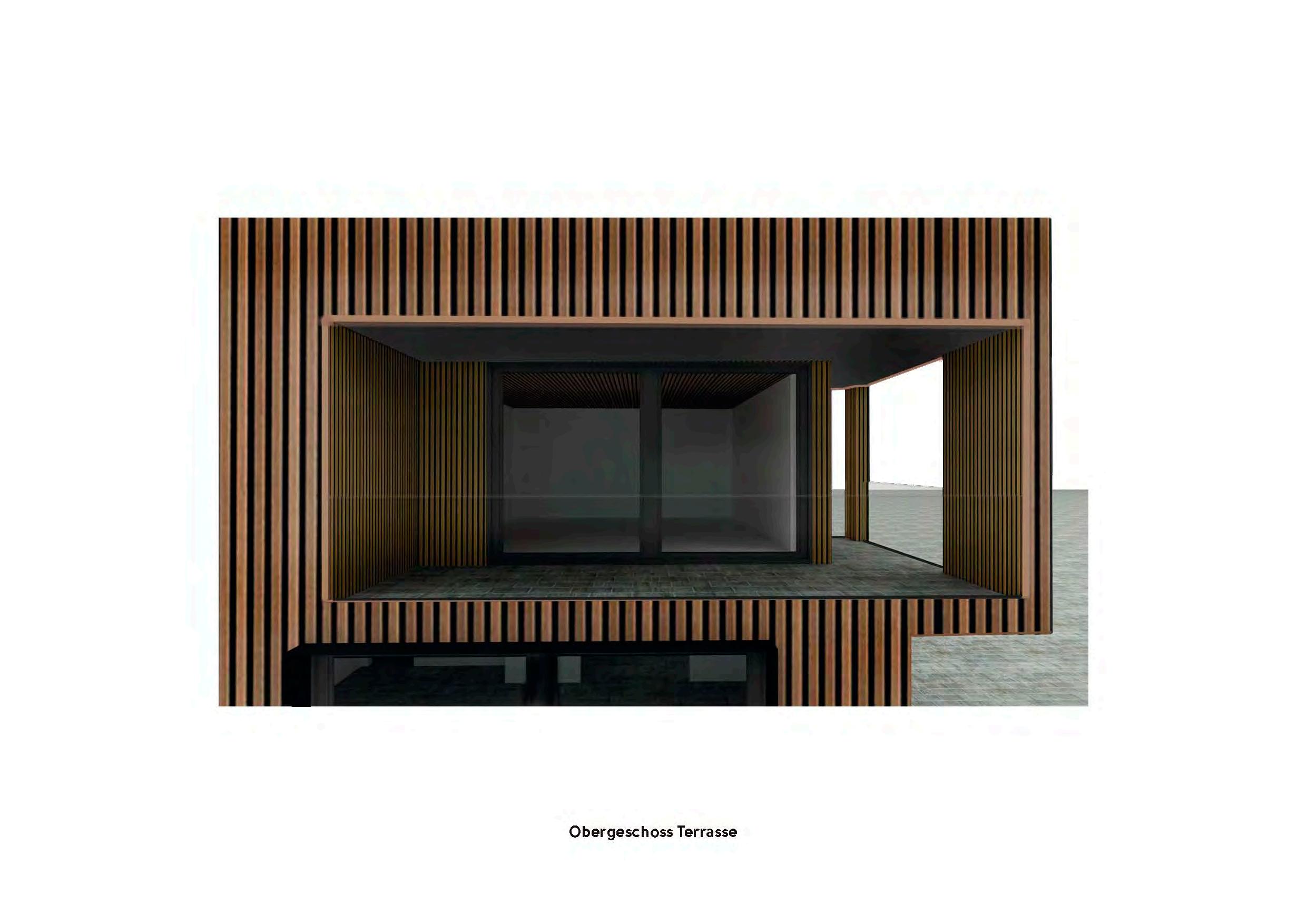

Terrasse View
M.Arch. Juan Carlos Barajas
