ESTUDIO DE HABITABILIDAD
EN EL METRO DE MOSCÚ
Universidad Politécnica de Madrid, UPM proyectos 7_Unidad Soriano_primavera 2021. Mención de honor.

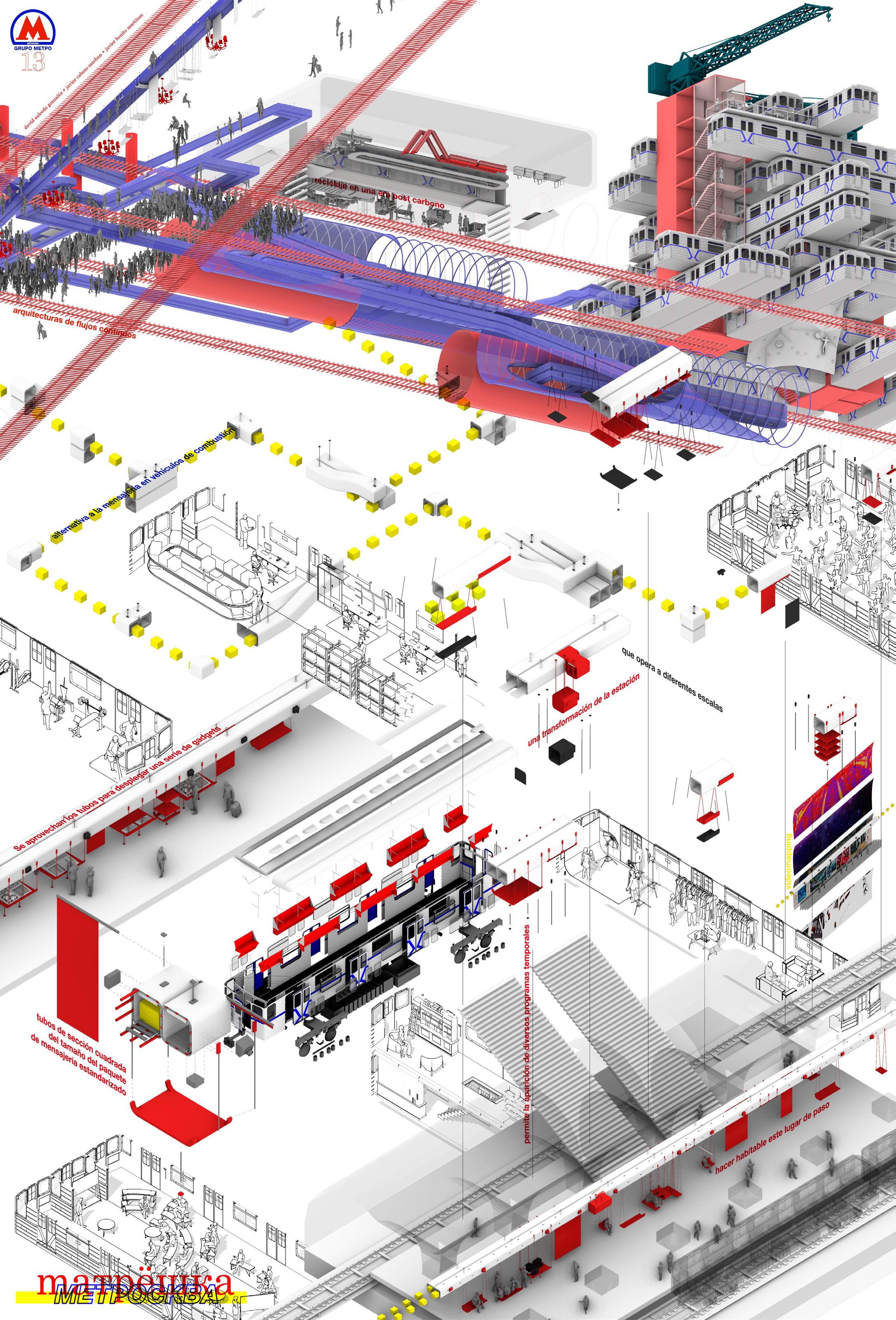

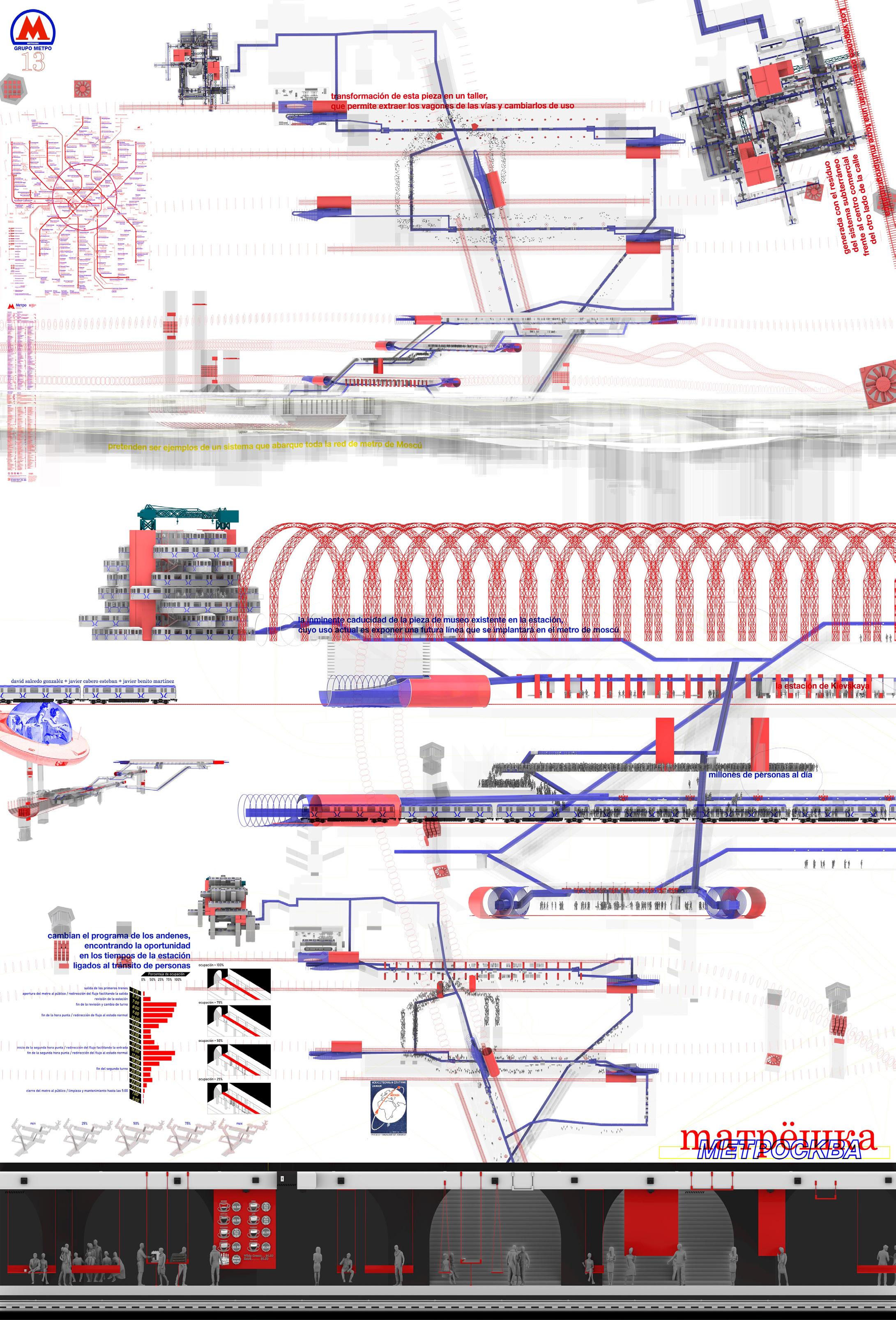

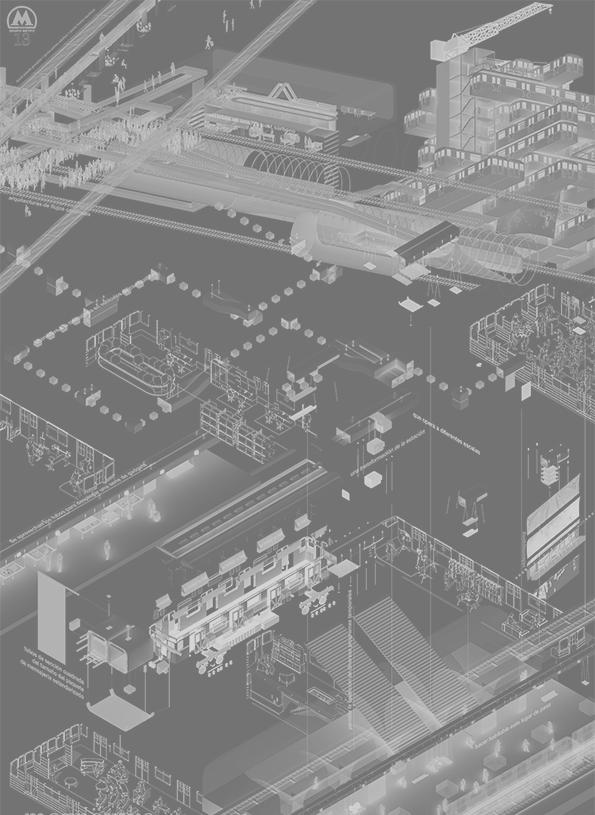

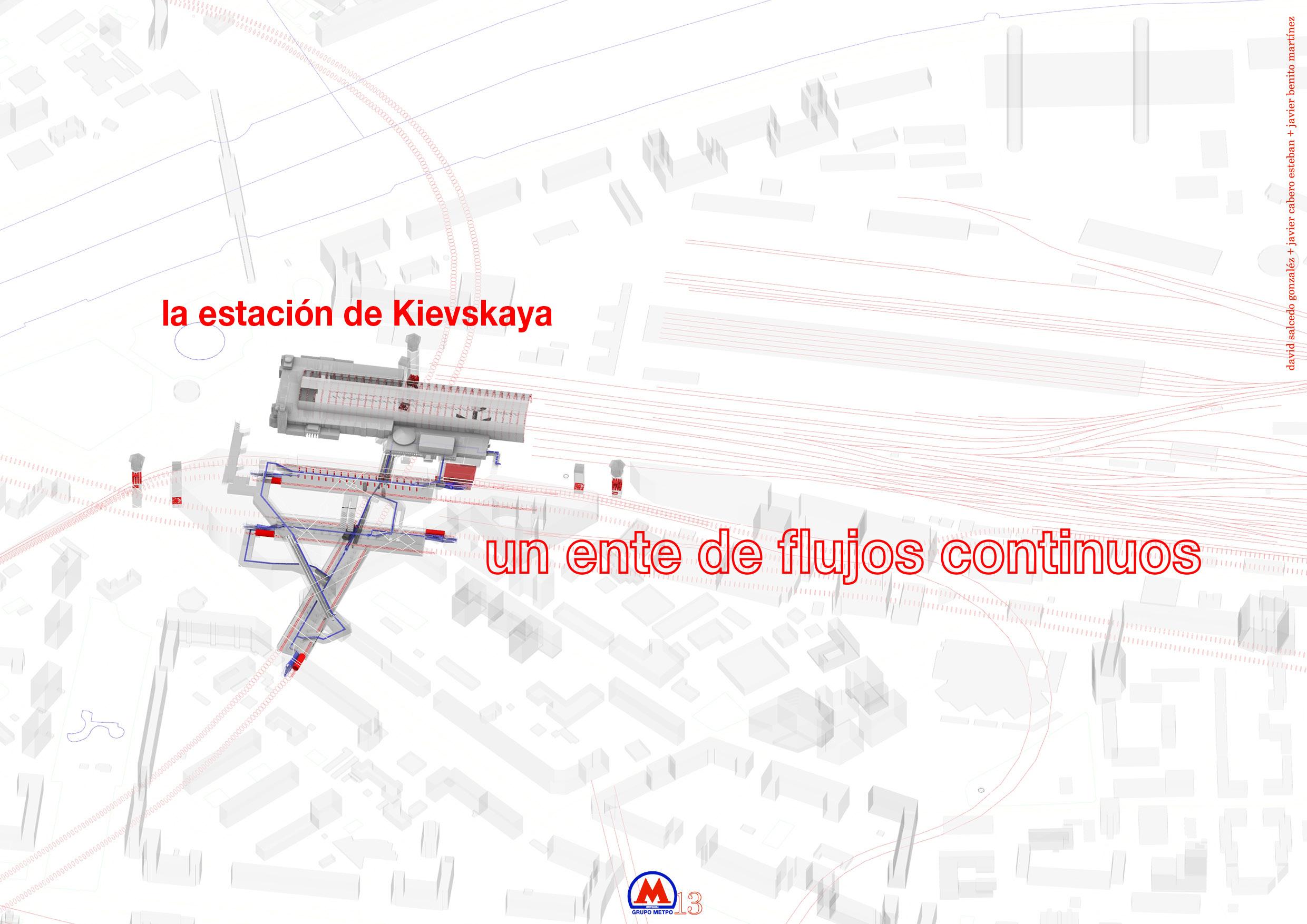

Entendiéndose como un ente de flujos continuos, recorrido por miles de trenes y millones de personas al día y sumida en la red de metro de moscú la estación de Kievskaya se nos presenta como un crisol de oportunidades que inevitablemente nos conducen a diferentes actuaciones.

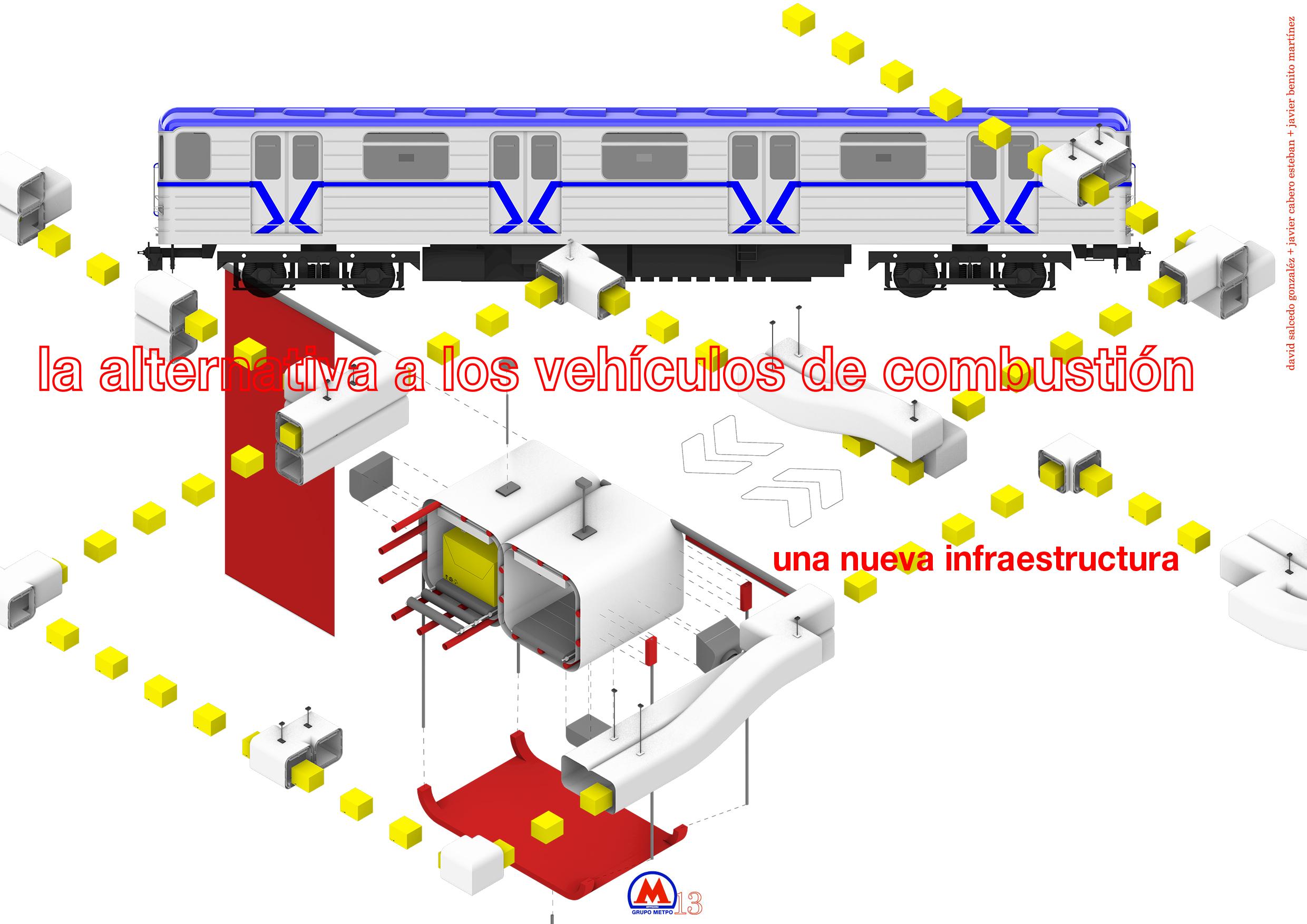

Aprovechando esta condición cinemática del metro y entendiendo la estación como conexión vertical con la superficie aparece una primera intervención: una propuesta que plantea una alternativa a la mensajería en vehículos de combustión generando un sistema que funciona en relación a los flujos de personas de la estación y aprovecha los recorridos de los trenes por la ciudad y los vagones del metro, acondicionando algunos para el transporte de paquetes. Se propone una nueva infraestructura que consiste en unos tubos de sección cuadrada del tamaño del paquete de mensajería estandarizado que, transportando los paquetes, recorren el espacio desde los vagones hacia el exterior y viceversa.

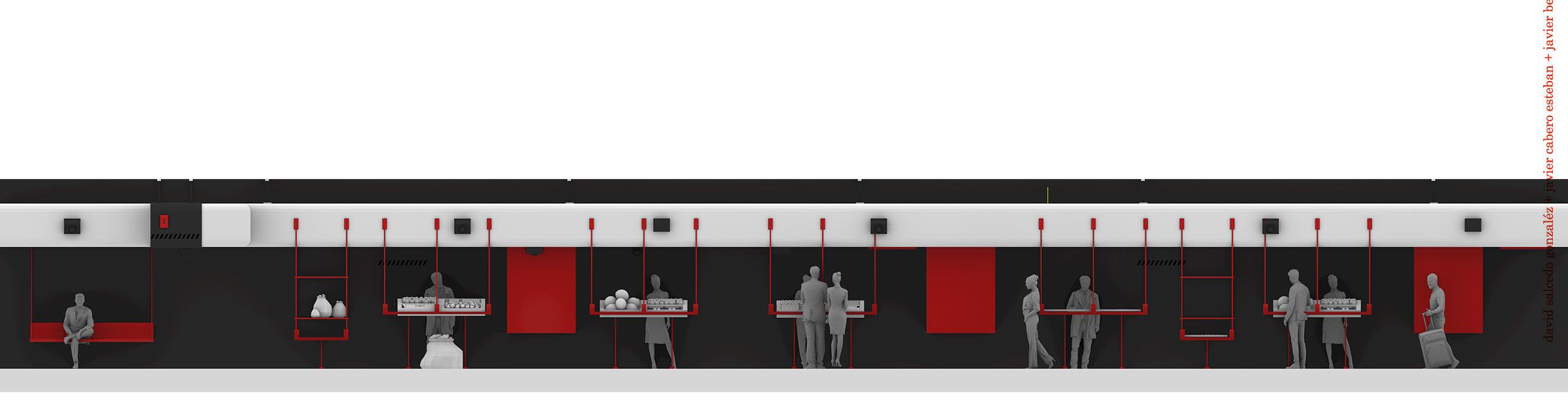

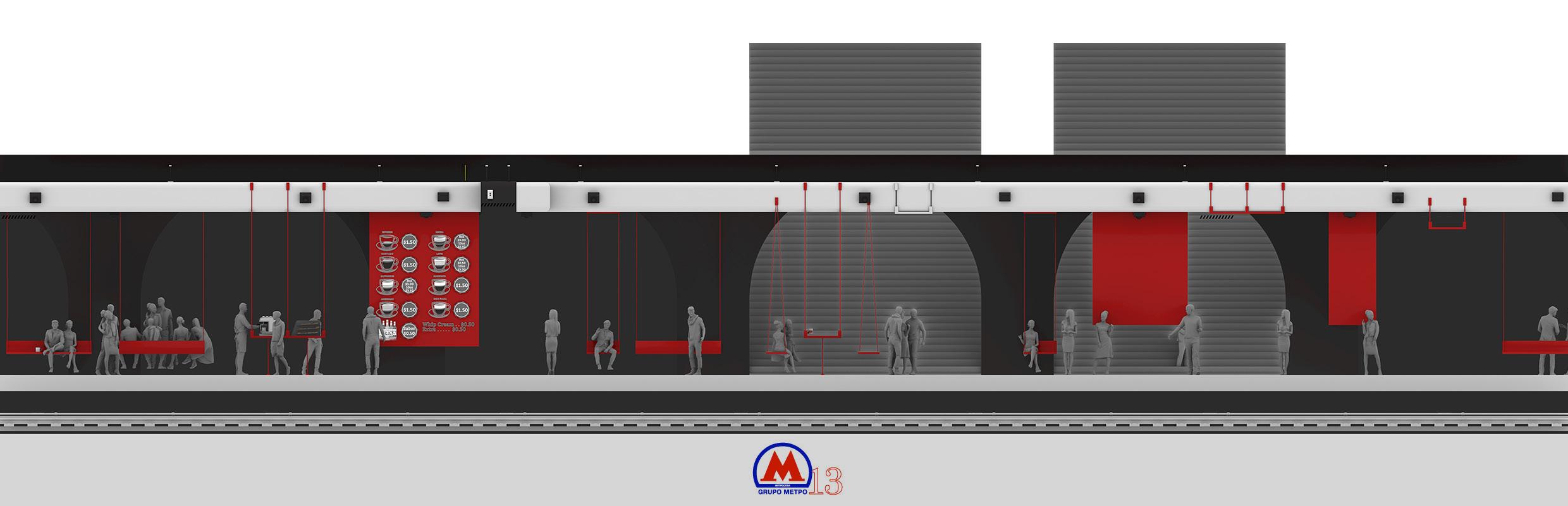

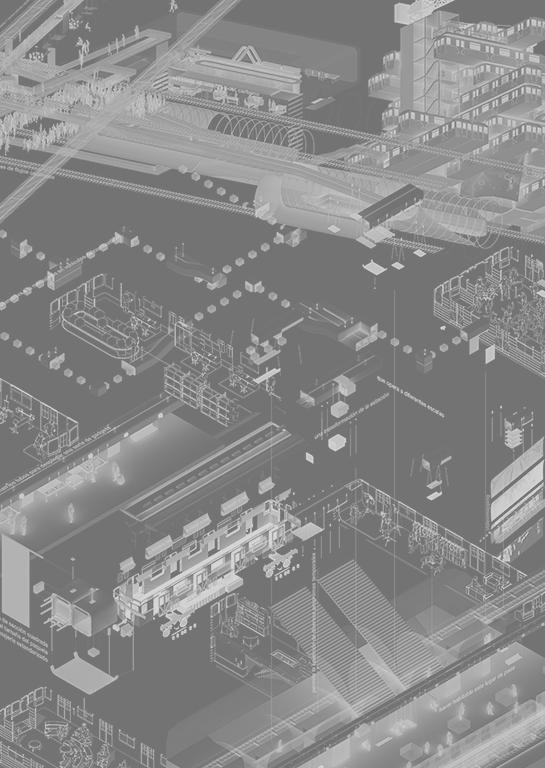

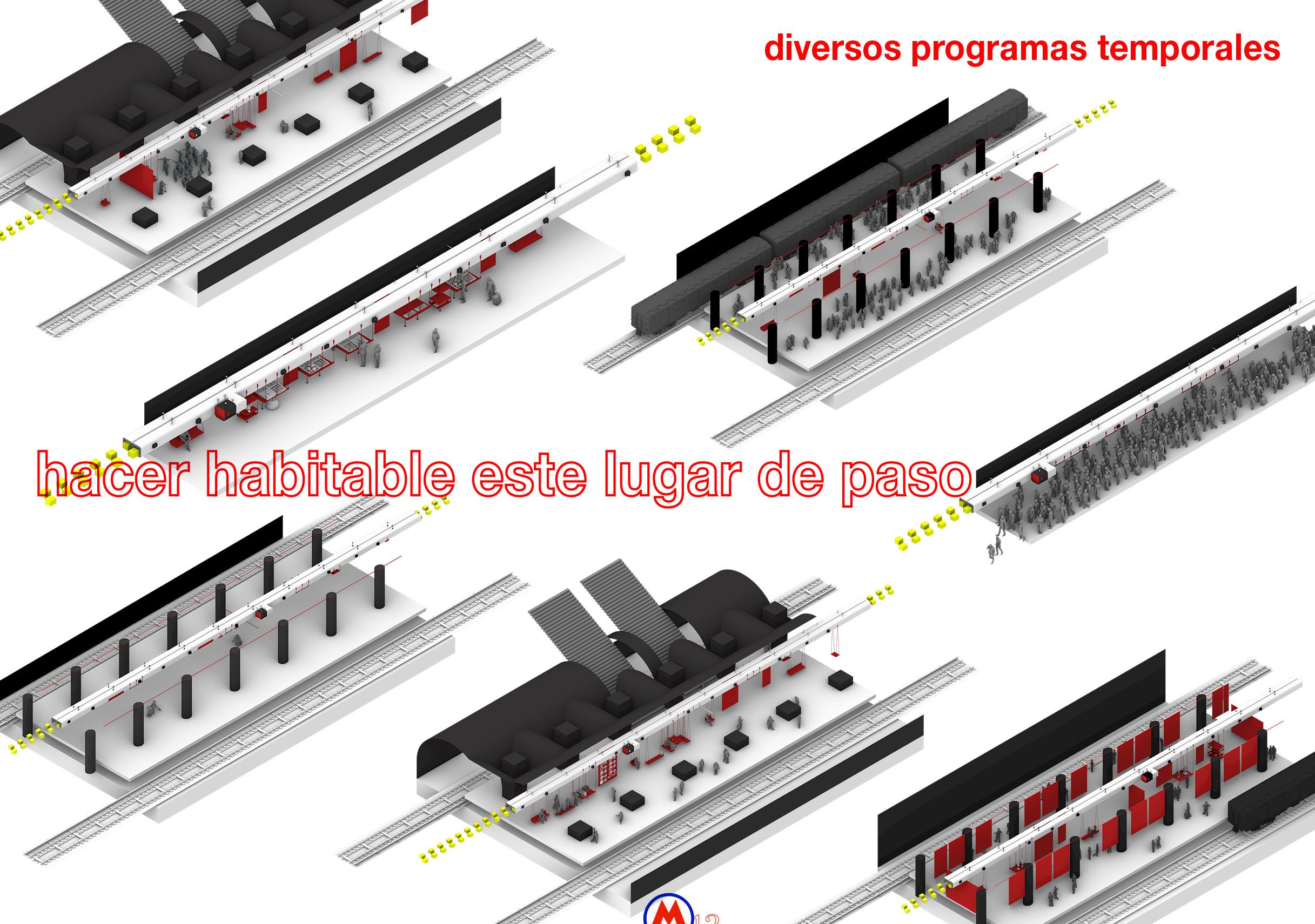

La aparición de esta infraestructura permite abordar otro de los puntos del proyecto, que radica en un interés por hacer habitable este lugar de paso. Se aprovechan los tubos de los paquetes para desplegar una serie de gadgets que cambian el programa de los andenes, encontrando la oportunidad en los tiempos de la estación ligados al tránsito de personas. Mobiliario que se descuelga y permite la aparición de diversos programas temporales, un mercado, una cafetería o una galería que pudiesen ocurrir unas horas al día, resaltando intervenciones de videomapping. Se pretende convertir los andenes en un lugar diferente cada día.

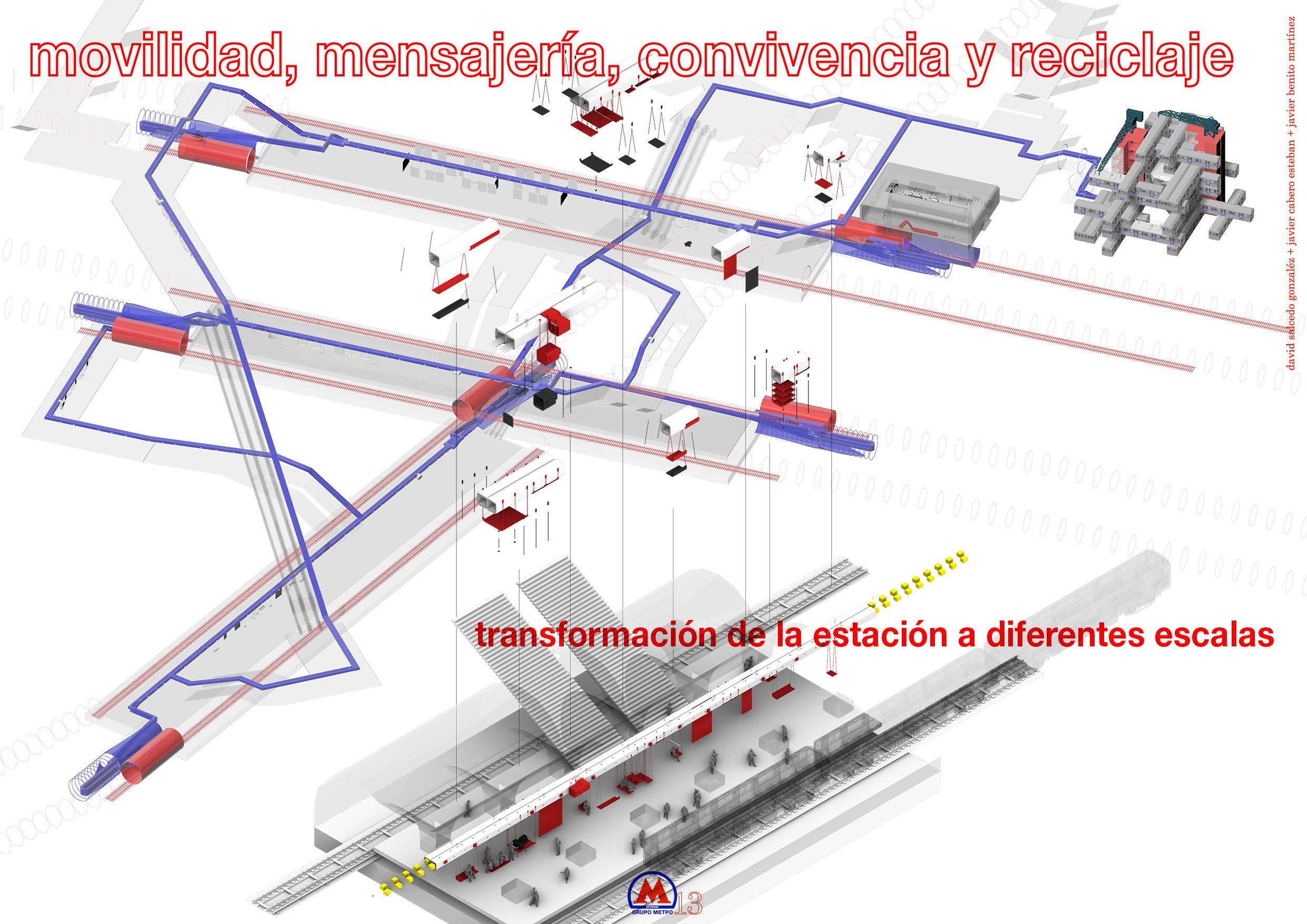

Se pretende de esta manera una transformación de la estación que opera a diferentes escalas, atendiendo a cuestiones de movilidad, mensajería, convivencia y reciclaje. Son intervenciones aplicadas sobre la estación de Kievskaya; sin embargo, pretenden ser ejemplos de un sistema que abarque toda la red de metro de Moscú. Pudiendo aplicarse en diversas estaciones de la ciudad.
5
01 habitabilidad_subterránea_
6 proyectos_académicos_
7 habitabilidad_subterránea_
8 proyectos_académicos_
9 habitabilidad_subterránea_
MUSEO Y CENTRO DE INVESTIGACIÓN DE ARTE ROMANO
Universidad Politécnica de Madrid, UPM proyectos 8_Unidad Arroyo Pemjean_otoño 2022.
El proyecto en cuestión es un museo y centro de investigación de arte romano. Está situado en las ruinas romanas de Segobriga en la provincia de Cuenca.

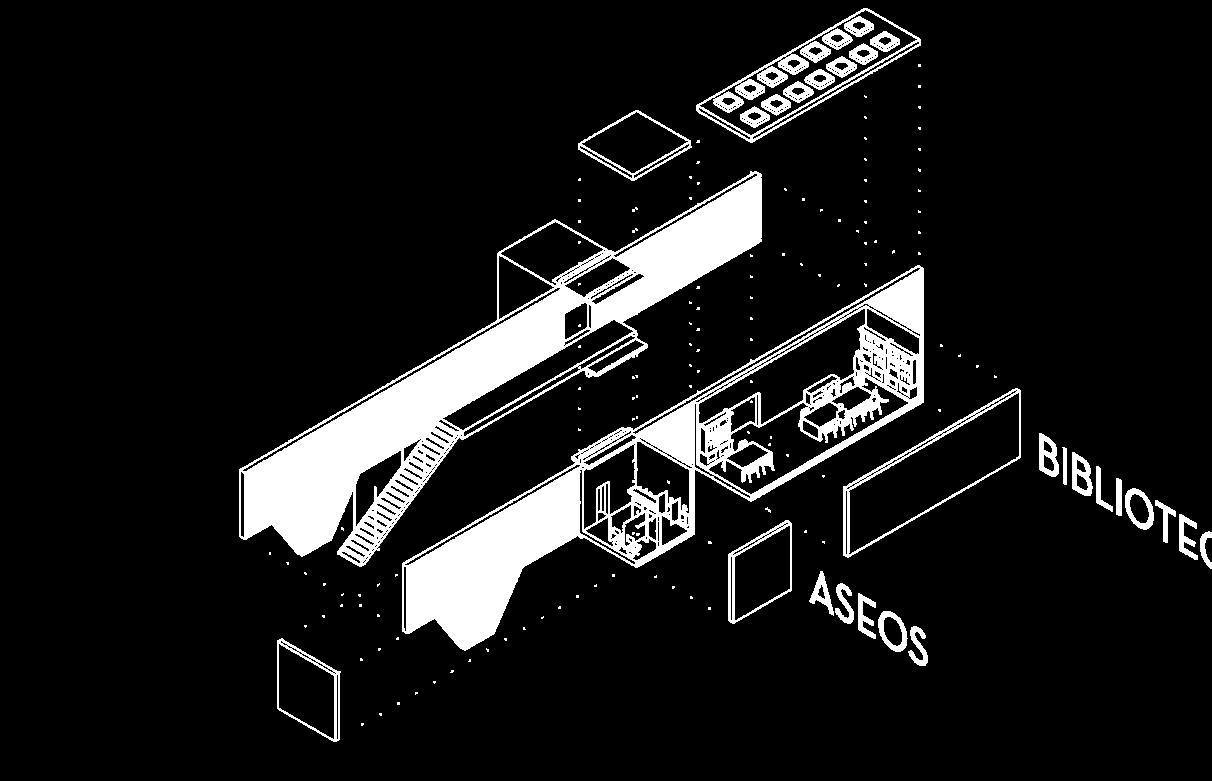

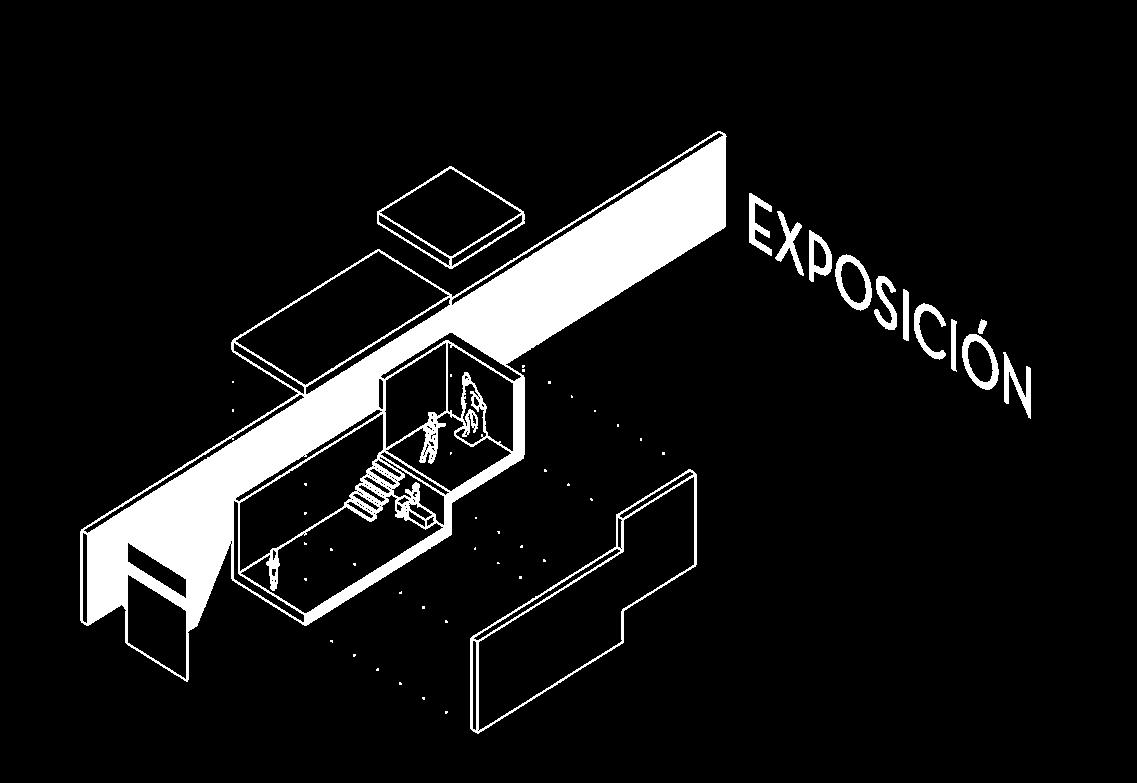

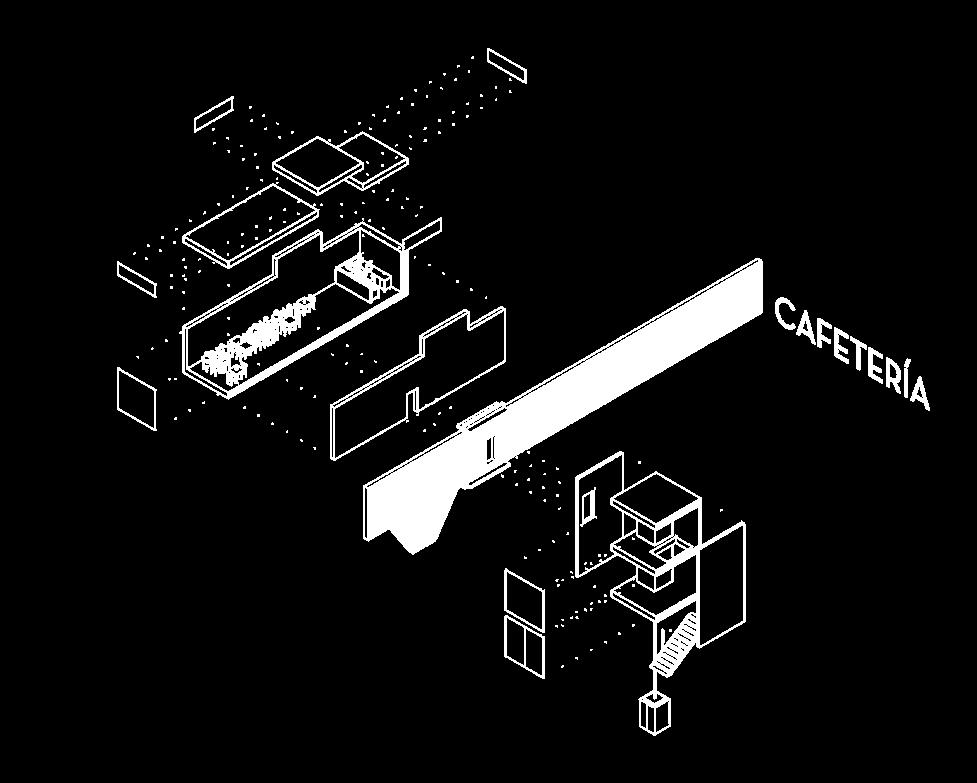

El edificio recoge los distintos programas de, en planta baja: tienda, cafetería y taquillas seguidos de una serie de patios llenos de estatuas y reliquias romanas. Pero arriba, en la primera planta, es donde se encuentra toda la zona expositiva en un conjunto de bloques independientes que se adaptan a los objetos a exponer.

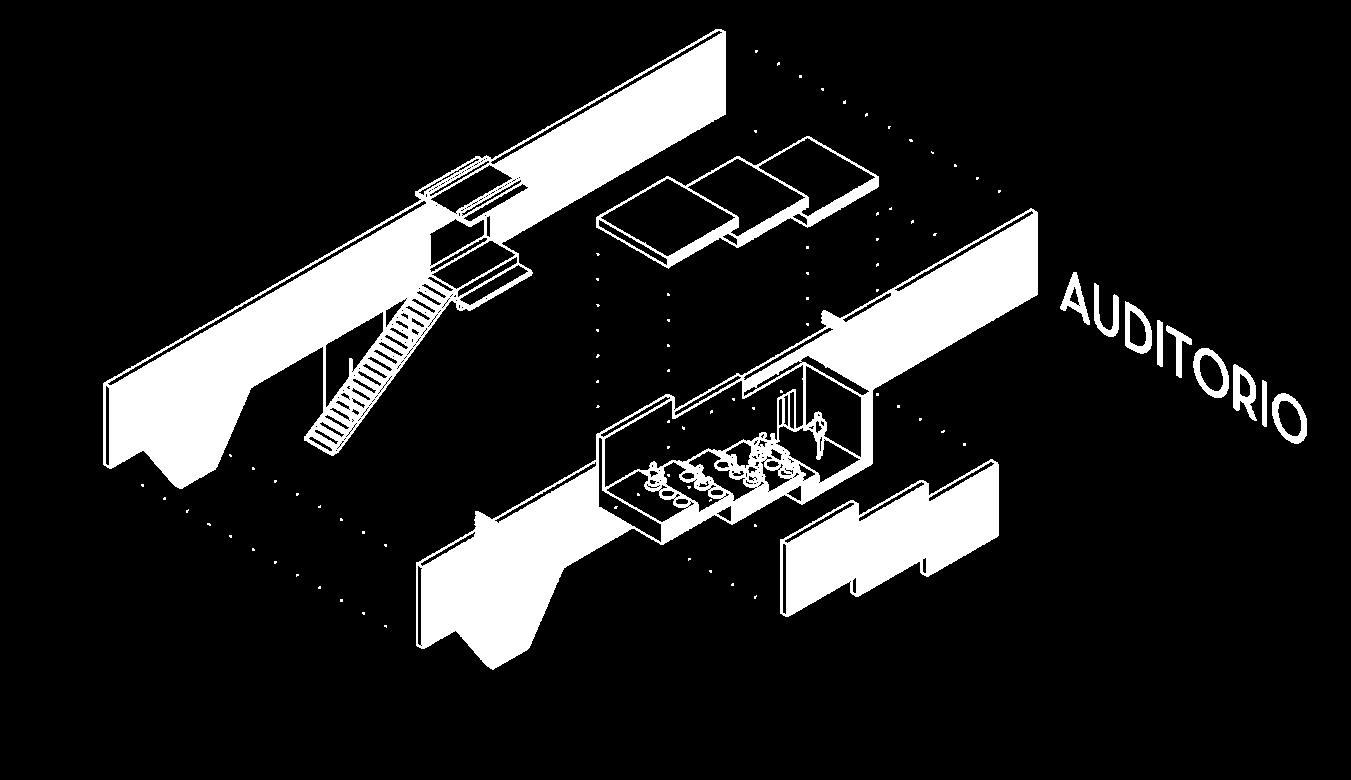

Están diferenciadas una parte de exposición permanente y otra para eventos temporales. A su vez en la misma planta, en el lado oeste, hay varios modulos con oficinas y zonas de investigación acompañado de un auditorio y aseos. Mientras, en el sótano se hallan el aparcamiento, los distintos cuartos técnicos y un almacén para guardar las obras.
El edificio está orientado al sur mirando a las ruinas desde una pequeña colina.

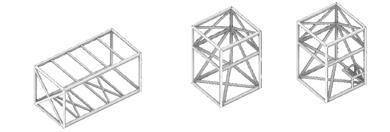

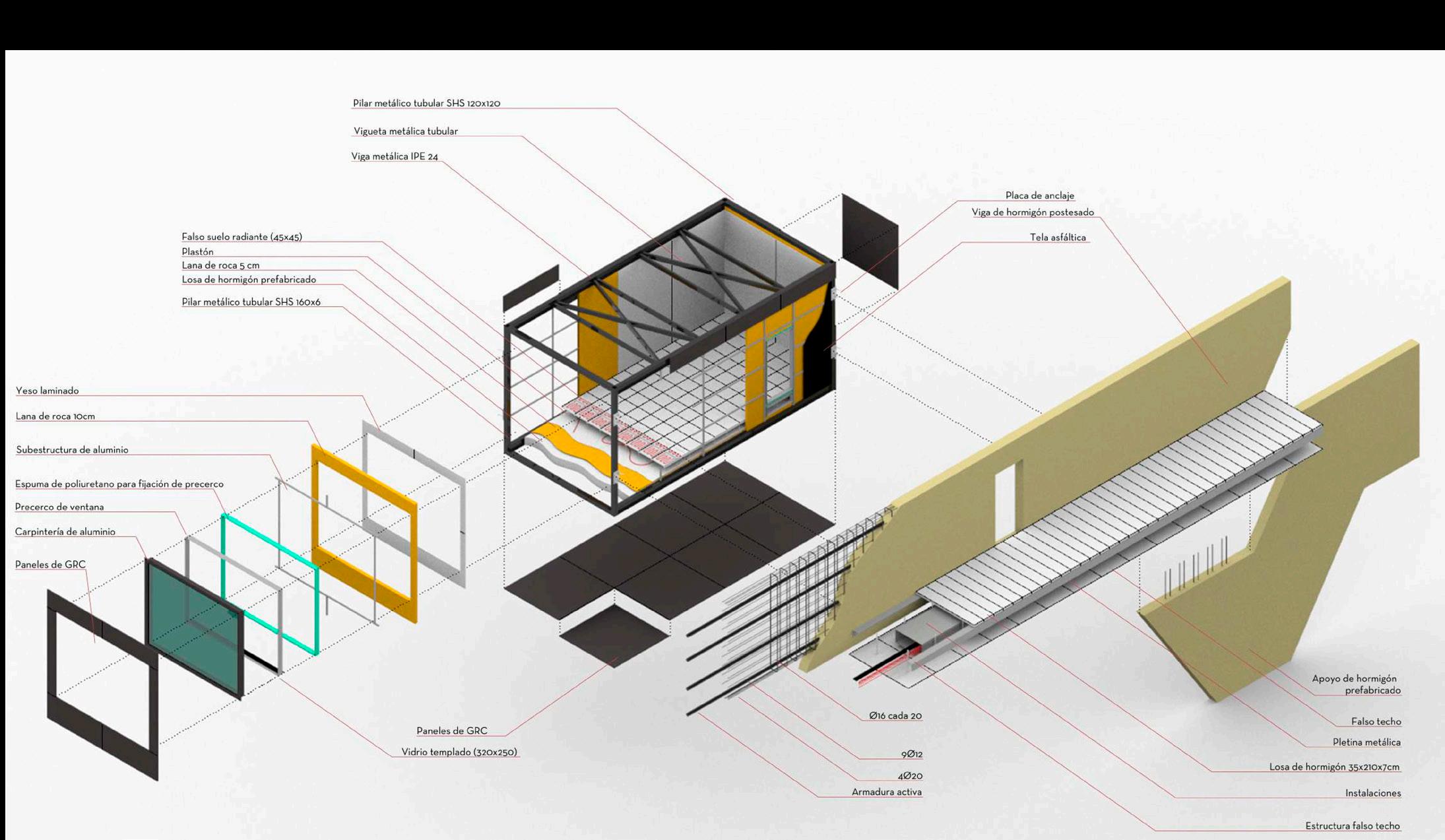

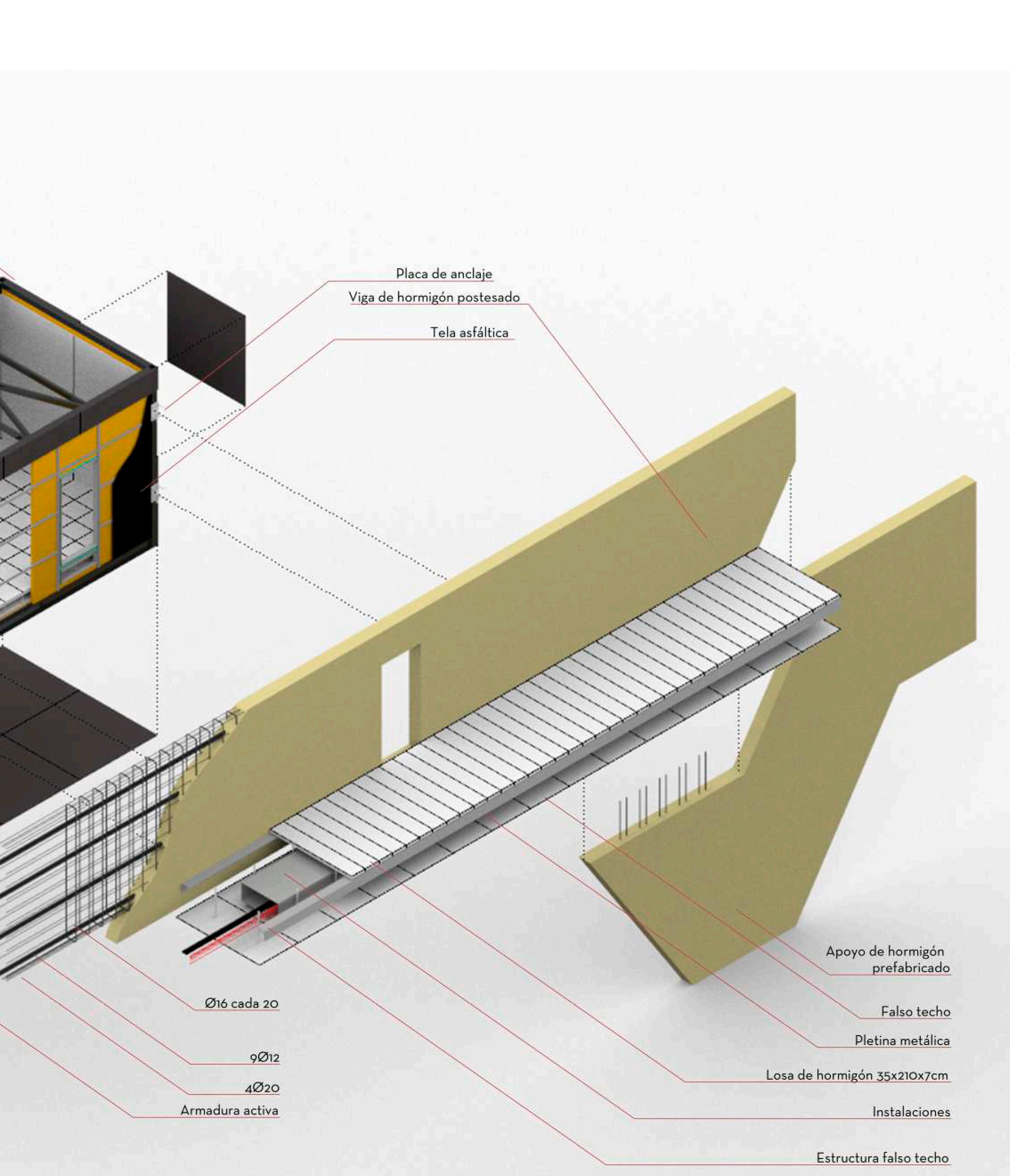

Está compuesto por la repetición de unas enormes vigas de acero que le dan la forma al museo. Entre ellas encajan unos módulos de hormigón armado que recogen el programa mencionado anteriormente. Esta forma porticada crea una planta baja libre y bastante ventilada, fresca y sombreada necesaria para el clima caluroso en el que se encuentra.
10
02 proyectos_académicos_
11 008 558 058 008 048 548 1 5 8 0 820 815 508 597 018 0 5 museo_y_centro_de_investigación_de_arte_romano_
12 1 5 10 15 20 1/200 planta proyectos_académicos_
13
planta 1ª
Museo_y_centro_de_investigación_en_Segóbriga: _Javier_Cabero_Esteban_P8_Arroyo-Pemjean.
museo_y_centro_de_investigación_de_arte_romano_
14 proyectos_académicos_
15 museo_y_centro_de_investigación_de_arte_romano_
16 proyectos_académicos_
17 museo_y_centro_de_investigación_de_arte_romano_
VIVIENDA UNIFAMILIAR EN BRNO
Vysoké ucení technické v Brno, BUT STUDIO 2_Jiri Vitek_primavera 2020.
El proyecto surge con una primera investigación de la Villa Tughendat de Mies van der Rohe. El ejercicio del curso consistía en analizar la villa siguiendo el mismo procedimiento que emplea Peter Eisenman en su libro Ten canonical buildings. Seguido construimos un edificio que siguiera los mismos conceptos obtenidos tras la investigación, se realizaron estudios del funcionamiento del espacio, la división del programa, la estructura y sistemas constructivos...

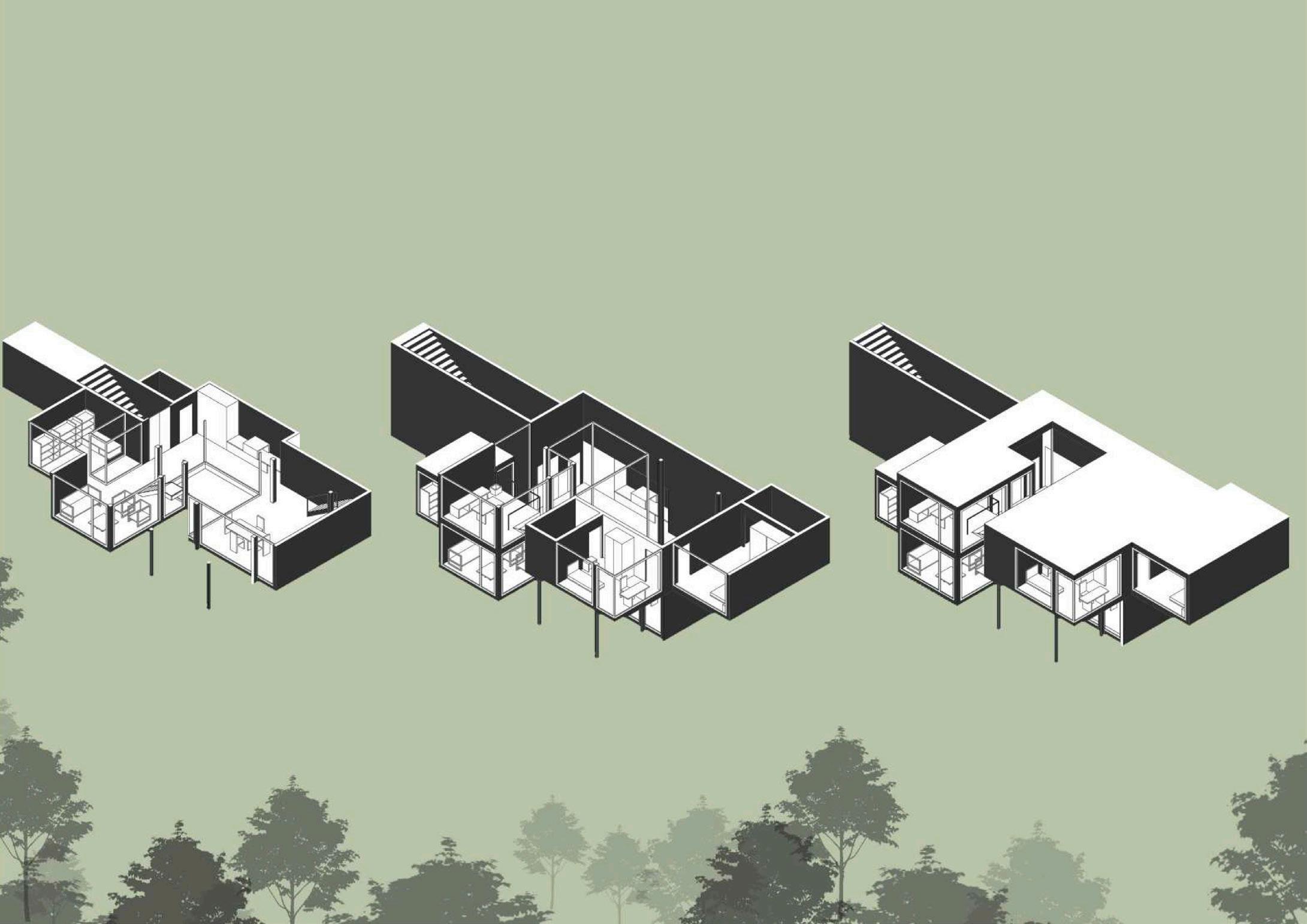

Para llegar a la propuesta final, se proyectaron propuestas a diferentes escalas para controlar las proporciones deseadas. El resultado es una vivienda unifamiliar en una parcela con un desnivel igual que en la villa original. Empleamos el concepto de espacio fluido para la organización del programa de la vivienda. Para crear particiones en este espacio sin romper la fluidez utilizamos el mobiliario siguiendo la solución de Mies, conjunto a la inclusión de desniveles y patios interiores que no interrumpen el espacio e integran la naturaleza dentro del hogar.
La estructura es una combinación de pilares de acero con forjados de losa alveolar.
18
03 proyectos_académicos_
19
vivienda_unifamiliar_en_Brno_

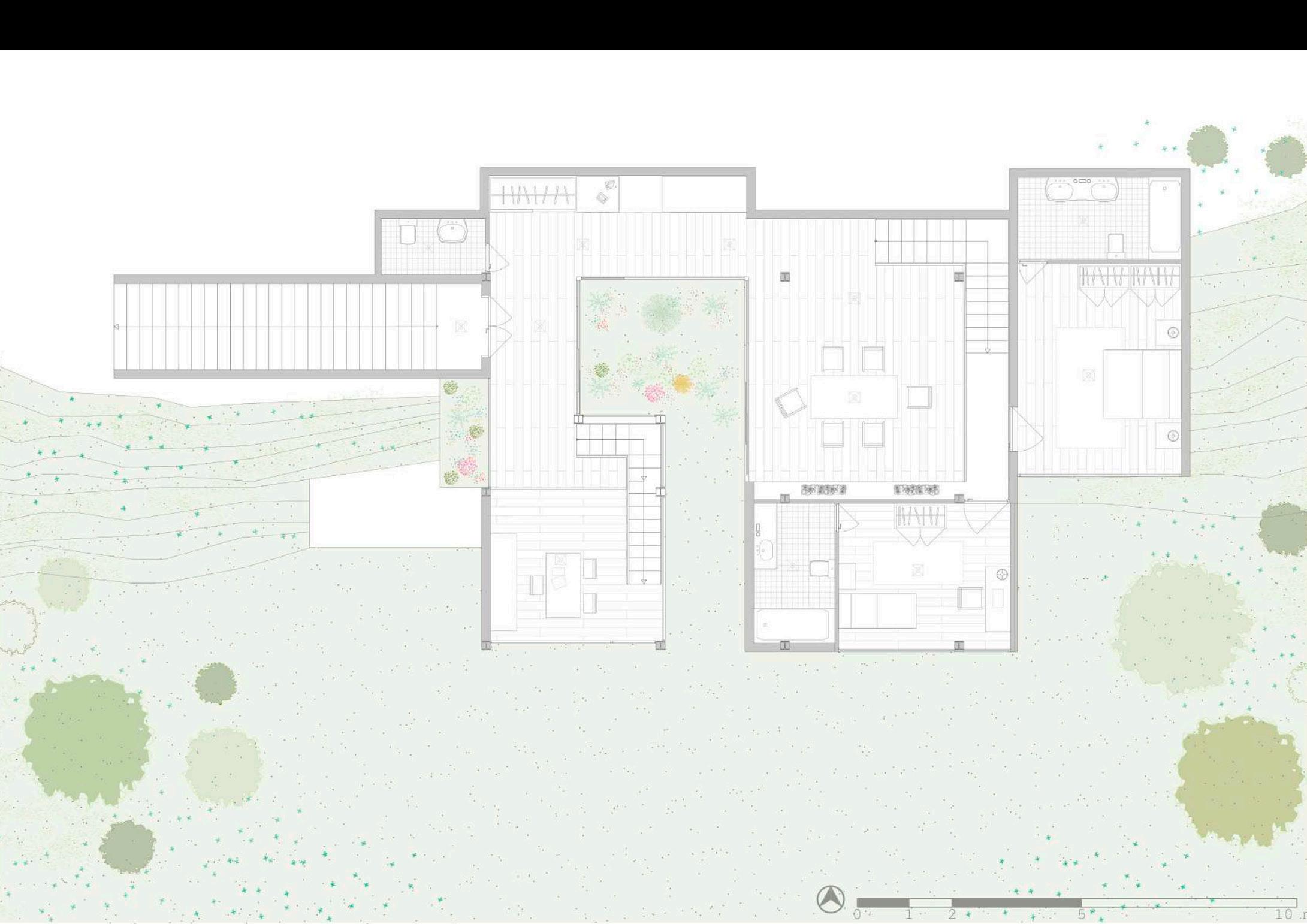

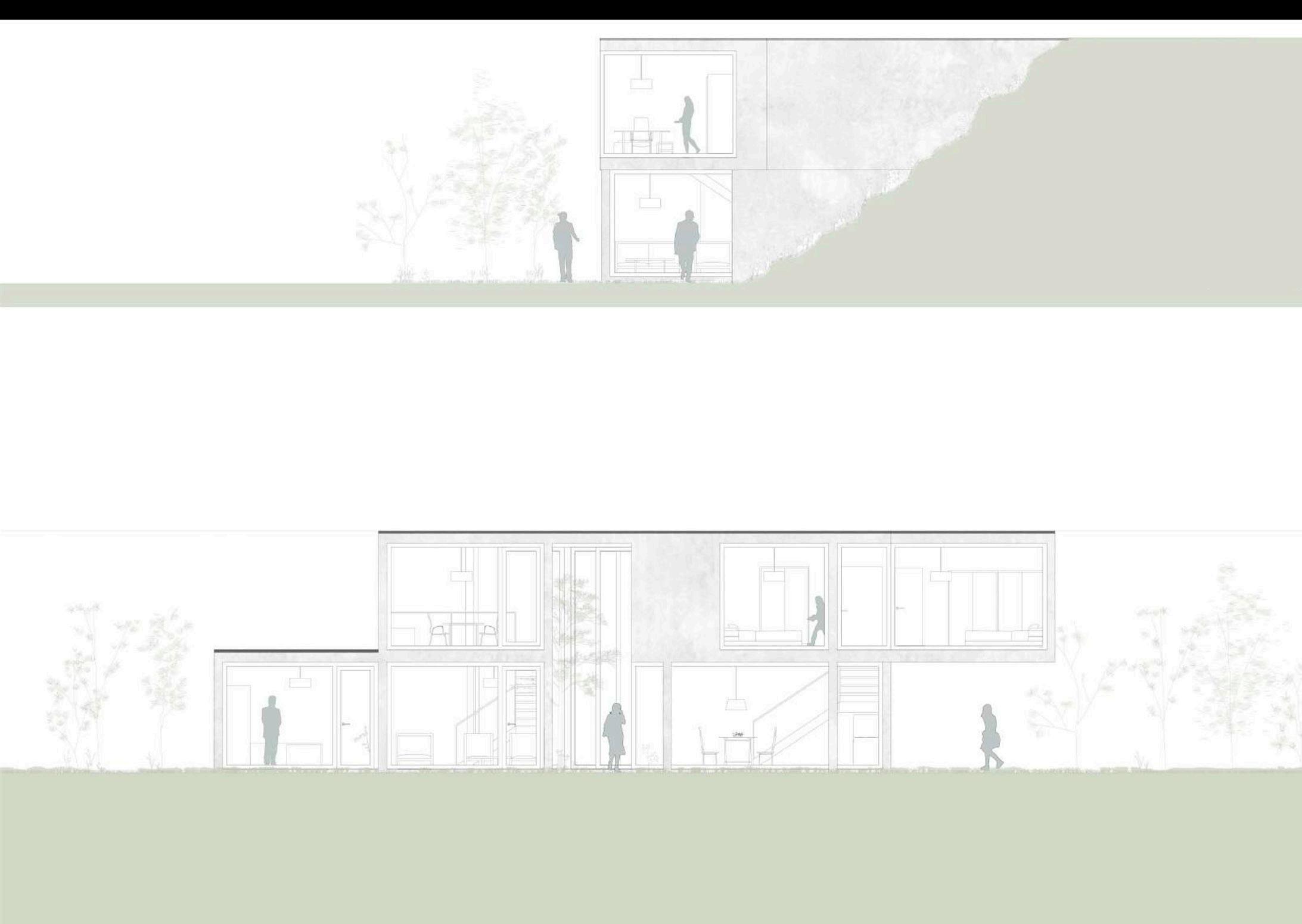

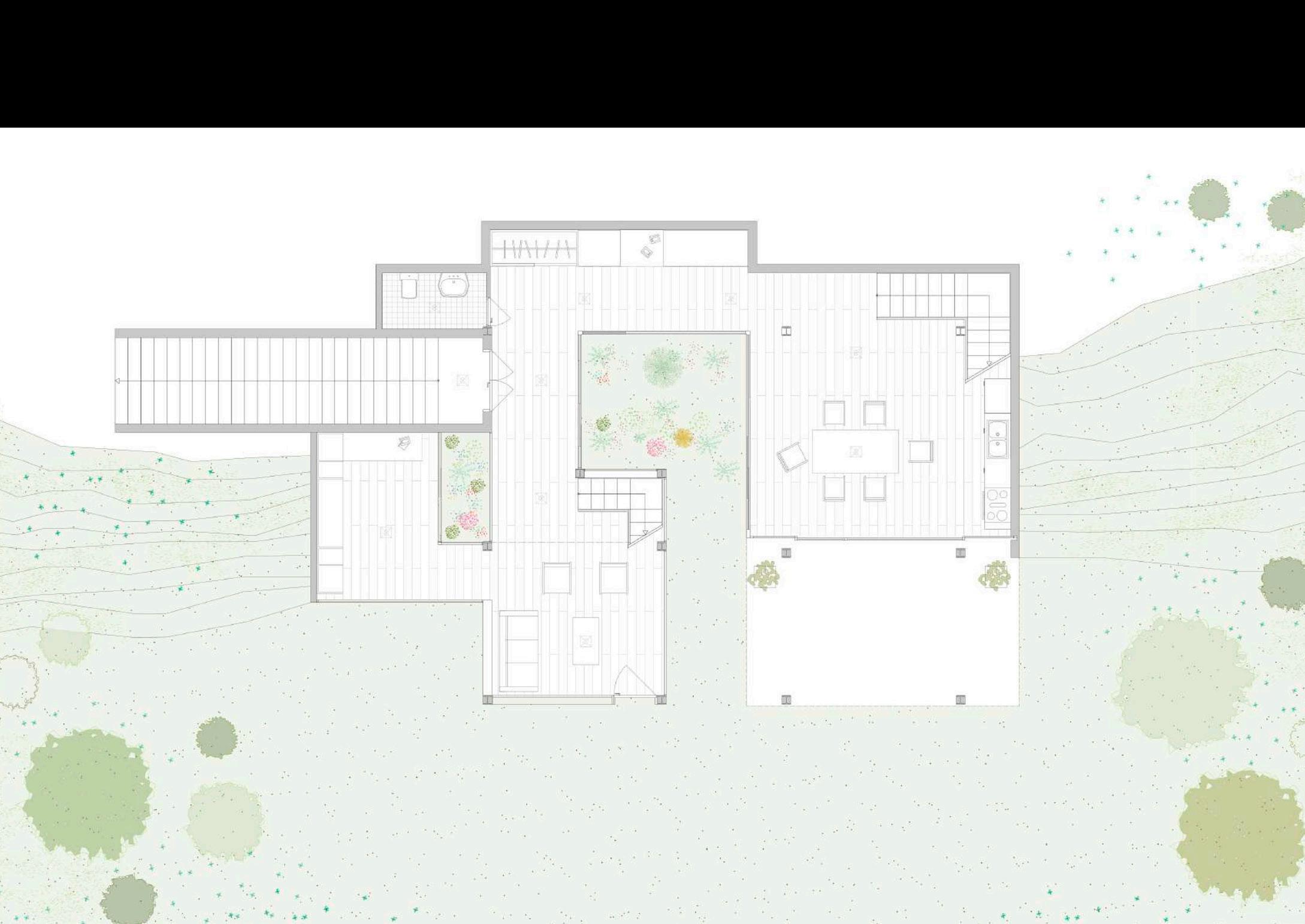

Planta -2 Alzado este Alzado sur

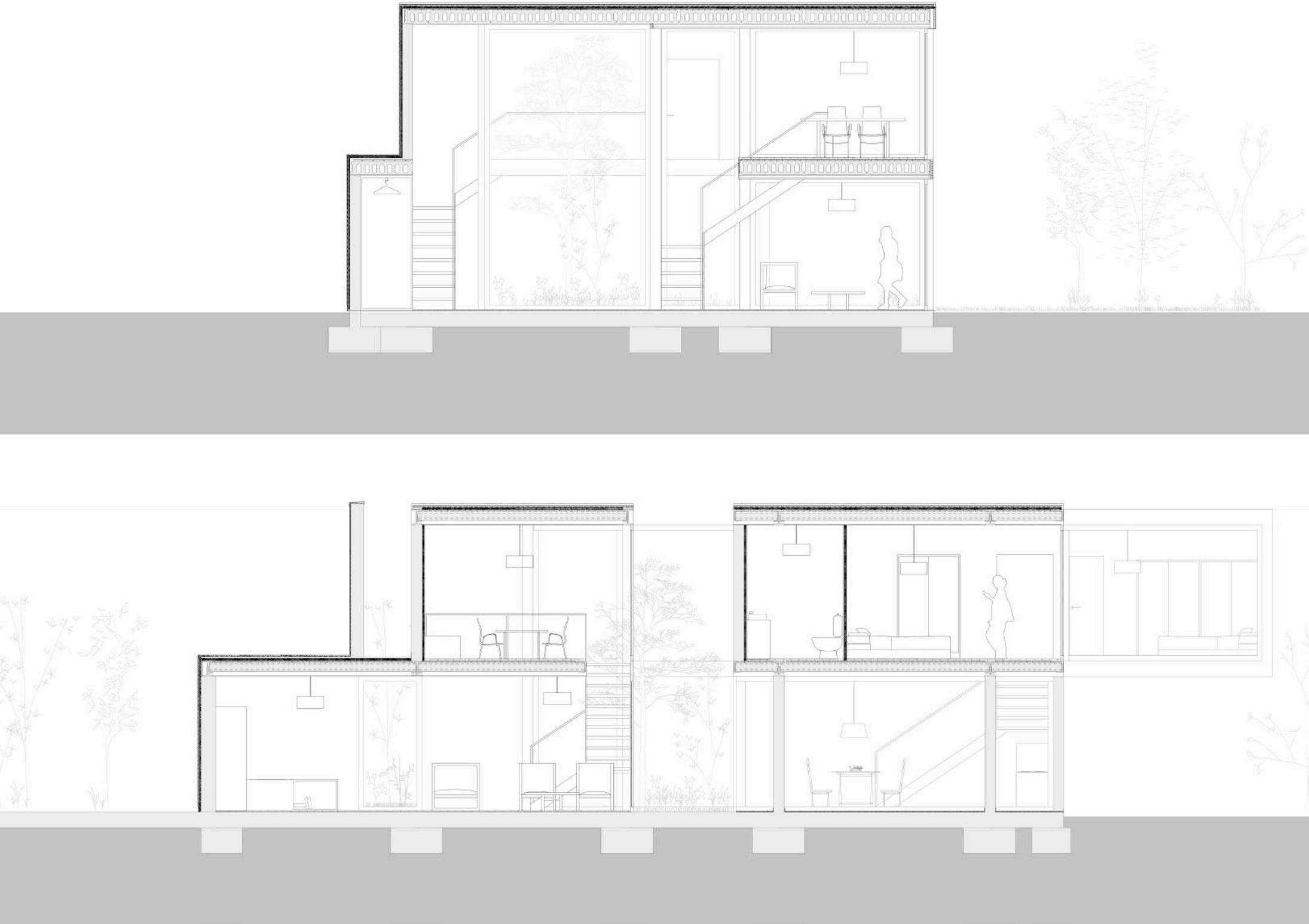

Sección transversal
Sección longitudinal
Planta -1
20
proyectos_académicos_
21 vivienda_unifamiliar_en_Brno_
proyectos_urbanísticos_
22
JAVIER_CABERO_portfolio+cv_
ALGO PASA EN BUSTARVIEJO
Universidad Politécnica de Madrid, UPM
La ciudad y el medio_Rafel Córdoba y Carlos Verdaguer_otoño 2020
El objetivo del curso era realizar dos intervenciones en la localidad madrileña de Bustarviejo. Para poder realizar dichas actuaciones se hace un estudio previo de la zona a nivel geográfico, social, urbanístico y económico.
La primera intervención consiste en una explotación económica y social de la plaza del pueblo mediante distintos módulos versatiles y una reorganización del espacio natural de la plaza y del pavimento.
La segunda propuesta consiste en una renaturalización de uno de las zonas abandonadas del pueblo. Se decide crear un nuevo foco social dentro del municipio para todas las edades desde un graderío con zona de actuación, zonas de deporte y recreo. Se busca un control climático del recinto mediante la vegetación y la disposición de los elementos construidos.
23
04
24 proyectos_urbanísticos_
25 algo_pasa_en_bustarviejo_
WATERFRONTS: rehabilitación del rio Svitava
Vysoké ucení technické v Brno, BUT STUDIO 2_Jiri Vitek_otoño 2019.

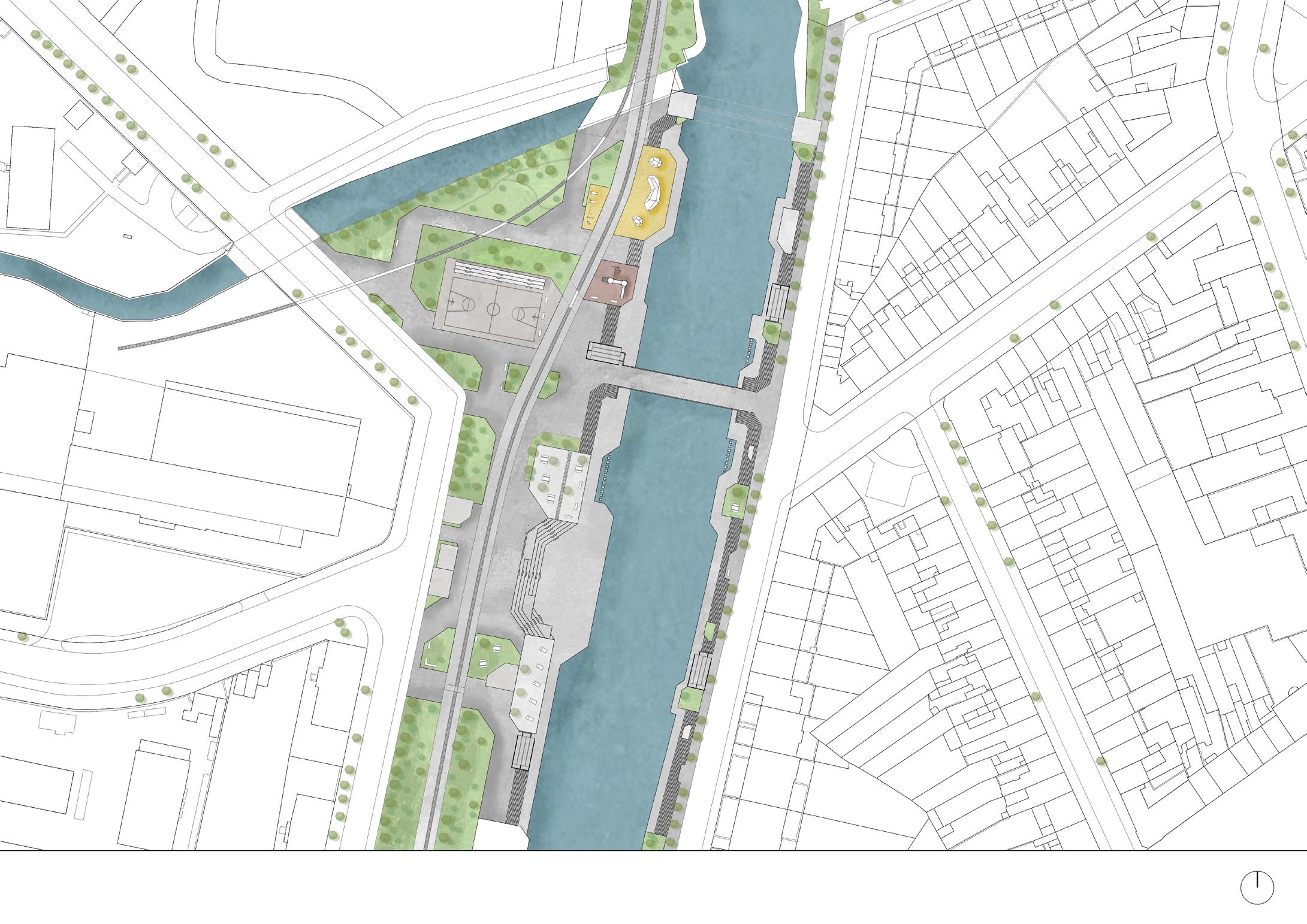

Nos situamos en la ciudad de Brno, Rep. Checa, para rehabilitar una de sus zonas más deterioradas. El río Svitava está completamente abandonado de la ciudad, está escondido entre kilómetros de fábricas, y parcelas abandondas; la zona de actuación está a menos de 20 minutos del centro de la ciudad. Este proyecto intenta abrir el río a la ciudad creando un espacio público a lo largo de la ribera. Mediante plataformas a distintos niveles, crea un acercamiento al río, dandole vida. Para reforzar esta idea los principales espacios de actividades estan situados a lo largo del rio. Puedes ir paseando por el río, mientras ves gente disfrutando de una representación en el plaza, gente haciendo deporte, niños jugando…

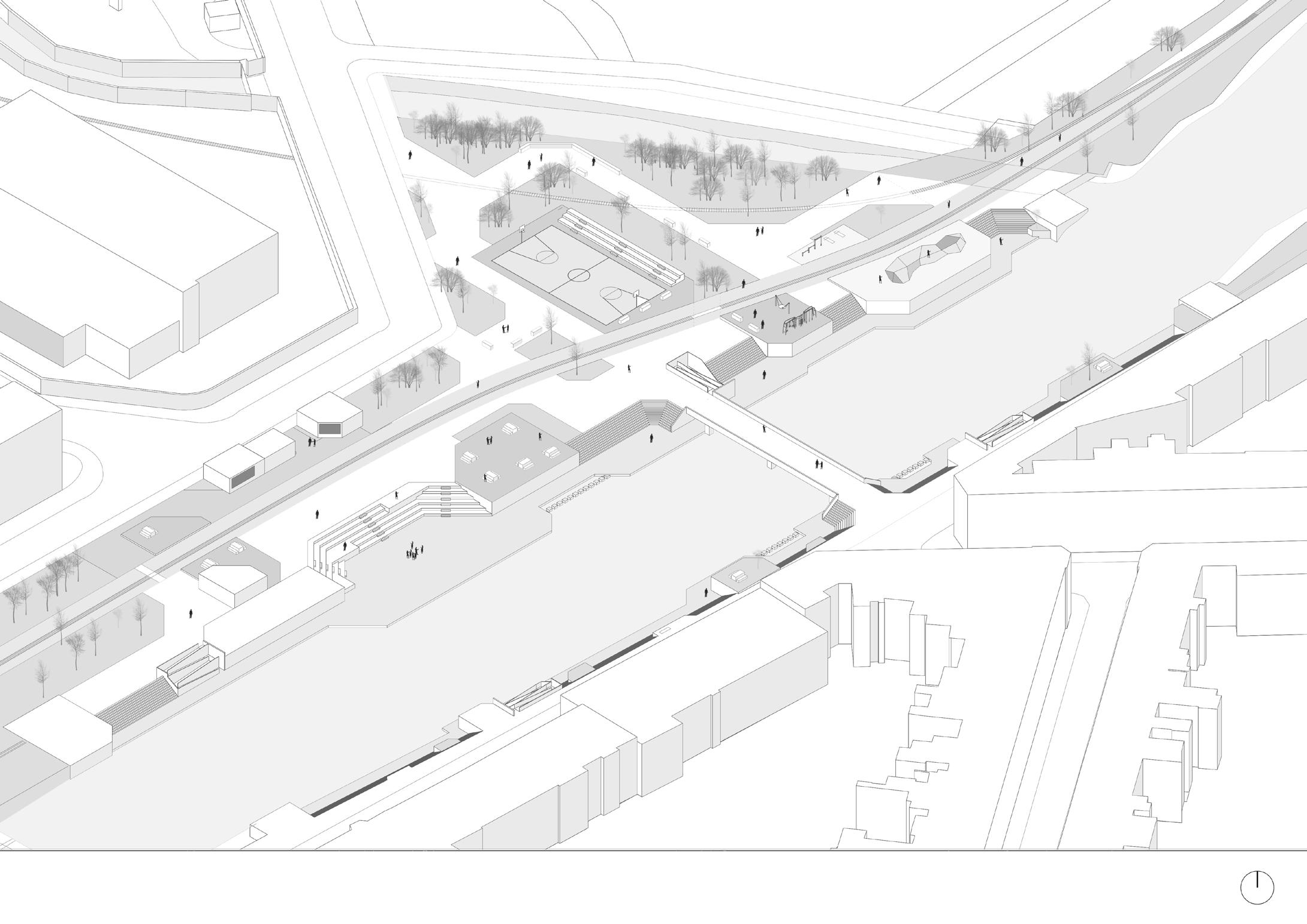

Como no los había, el parque intensifica las zonas deportivas del lugar al incluir un boulder en la orilla del río, una cancha de baloncesto y un gimnasio al aire libre. También incluye el carril bici que irá a lo largo del ríosiguiendo las viejas vias de tren. Funciona como elemento directorio del paseo, conducirá a los peatones durante el recorrido, dividiendo también el espacio entre el ciclista y los peatones. Probablemente el elemento más importante del parque es la plaza ubicada en la orilla del río. Este lugar es un lugar de reunión y para eventos públicos que se pueden contemplar en las gradas que encierran el espacio. Además, para acompañar esta plaza, también hay algunos locales para comercios justo detrás de ella.
26
05 proyectos_urbanísticos_
27
intervención
Zona de
waterfronts_
E: 1/1500
proyectos_constructivos_
28
JAVIER_CABERO_portfolio+cv_
Reinterpretación constructiva del teatro Valle-Inclán de Madrid
Universidad politécnica de Madrid, UPM Construccion 3_Javier_Tejera_otoño_2021

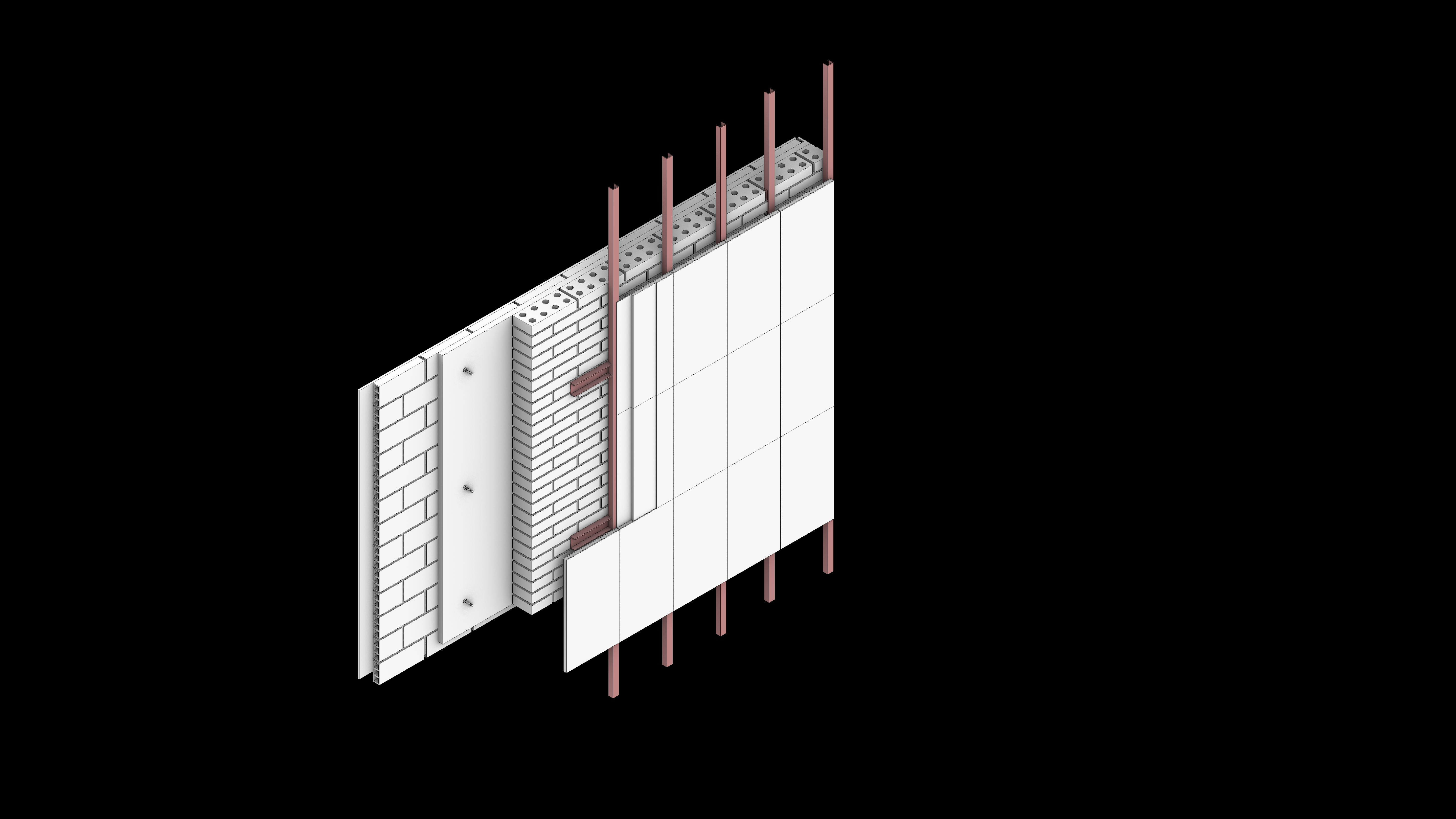

El proyecto consiste en diseñar un nuevo sistema constructivo para el teatro Valle-Inclán situado en el barrio de Lavapiés en Madrid. Diseñamos una estructura de hormigón armado con forjado de casetones combinado con cerchas y vigas metálicas en las zonas de grandes luces. La estructura apoya sobre una cimentación de pilotes.
El revestimiento de la fachada esta compuesto por paneles sandwich y muro cortina de sistema stick en la fachada principal.

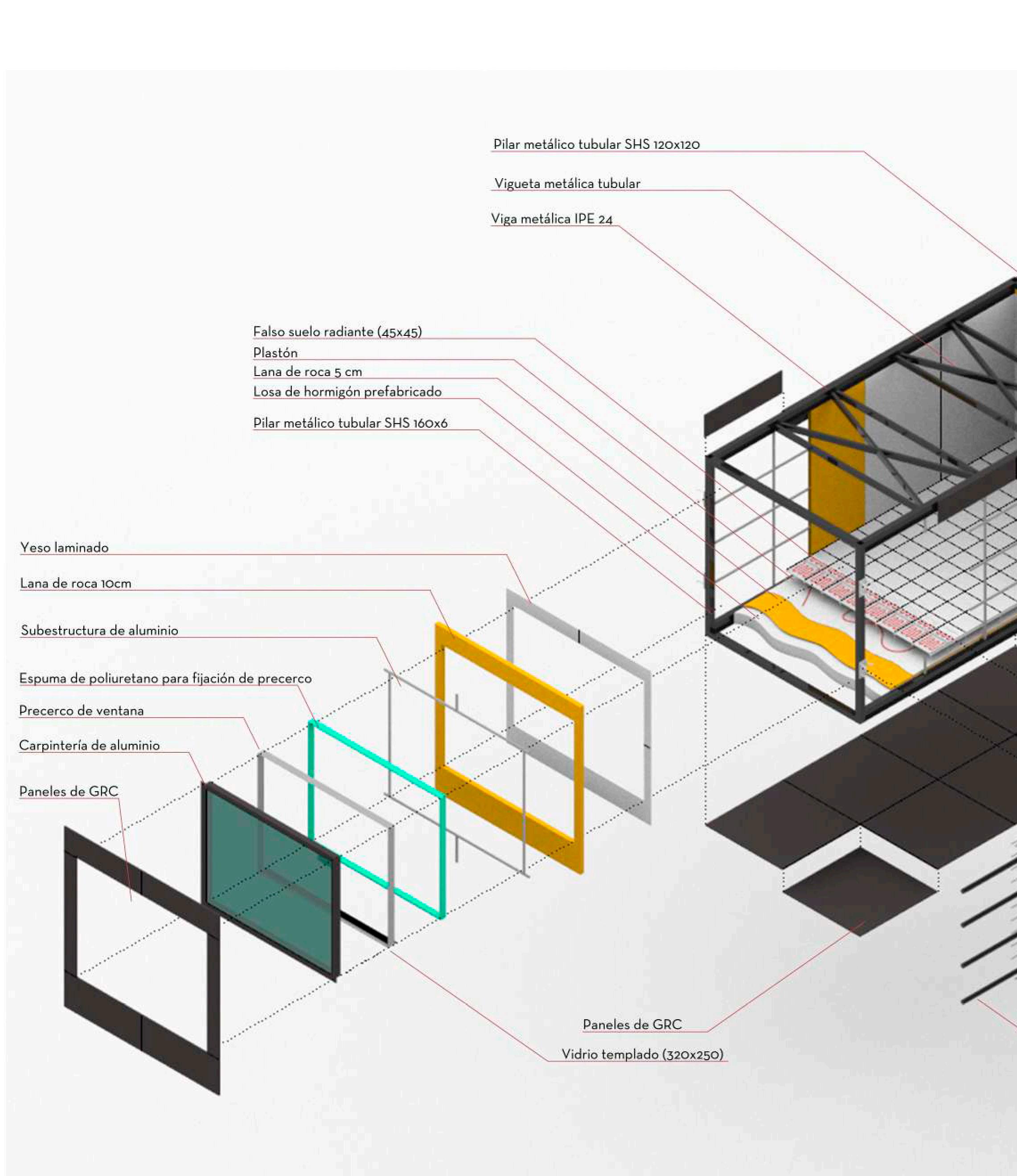

VIDRIO LAMINADO
MONTANTE ALUMINIO
SOLADO (45x45)
PLASTÓN
SUELO RADIANTE
TAPAJUNTAS

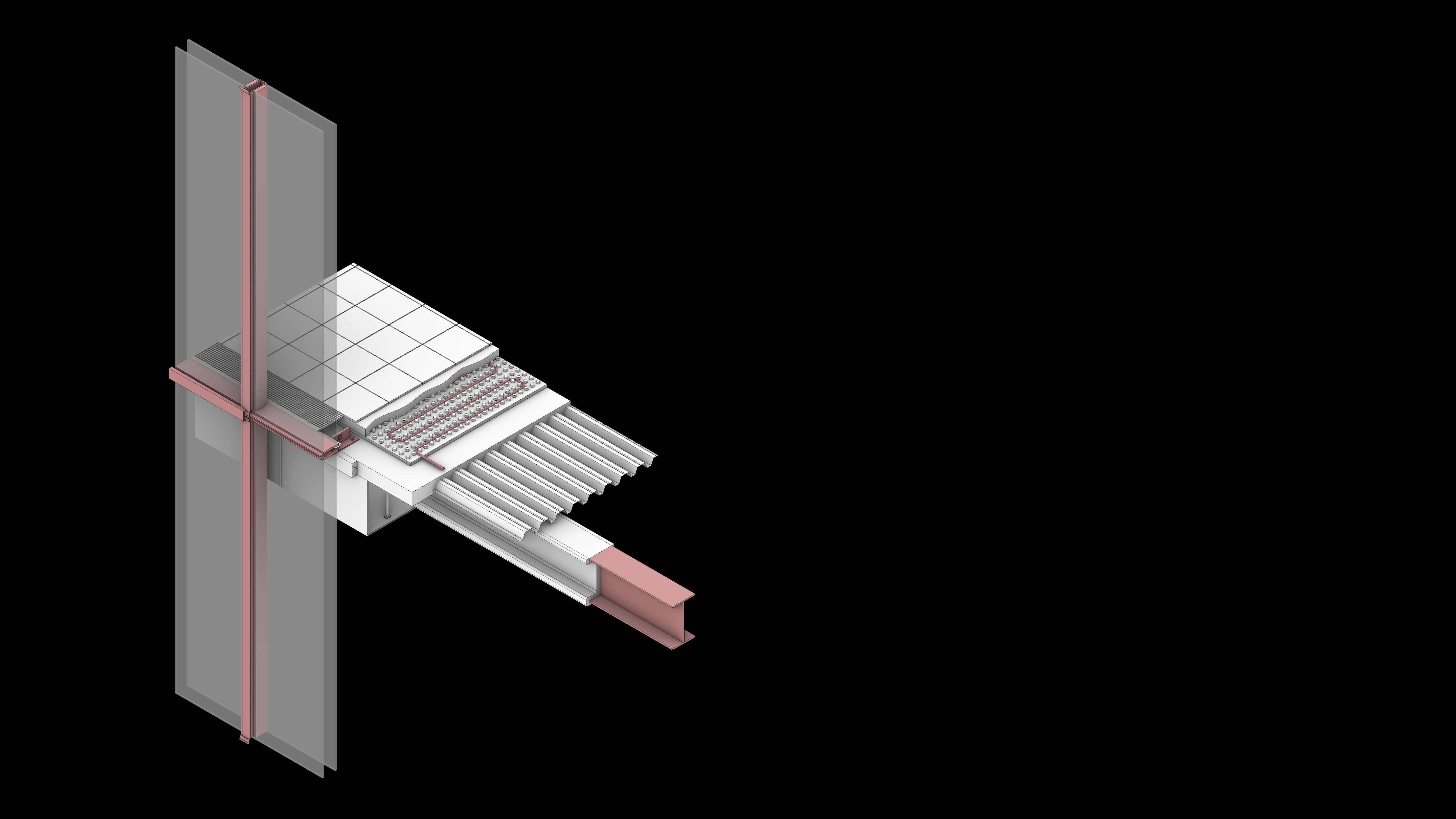

ANCLAJE DE MURO CORTINA A FORJADO FORJADO CHAPA COLABORANTE
