Arq. Javier Alberto Granada Ortiz
PORTAFOLIO INGENIERIA ESTRUCTURAL
Ing.
INGENIERO ARQUITECTO
PROYECTO ARQUITECTONICO + INGENIERIA ESTRUCTURAL + CONSTRUCCION
pag12
Proyecto Casa Gorrion
Casa Habitacion Proyecto Casa Natura
Casa Habitacion
Proyecto Edificio de Departamentos
Edificio de Usos Mixto Proyecto Nave Industrial
Proyecto Dos Rios
pag 04 I N D I C E pag 06 pag 08 pag10
CASA GORRION
02
Año: 2021

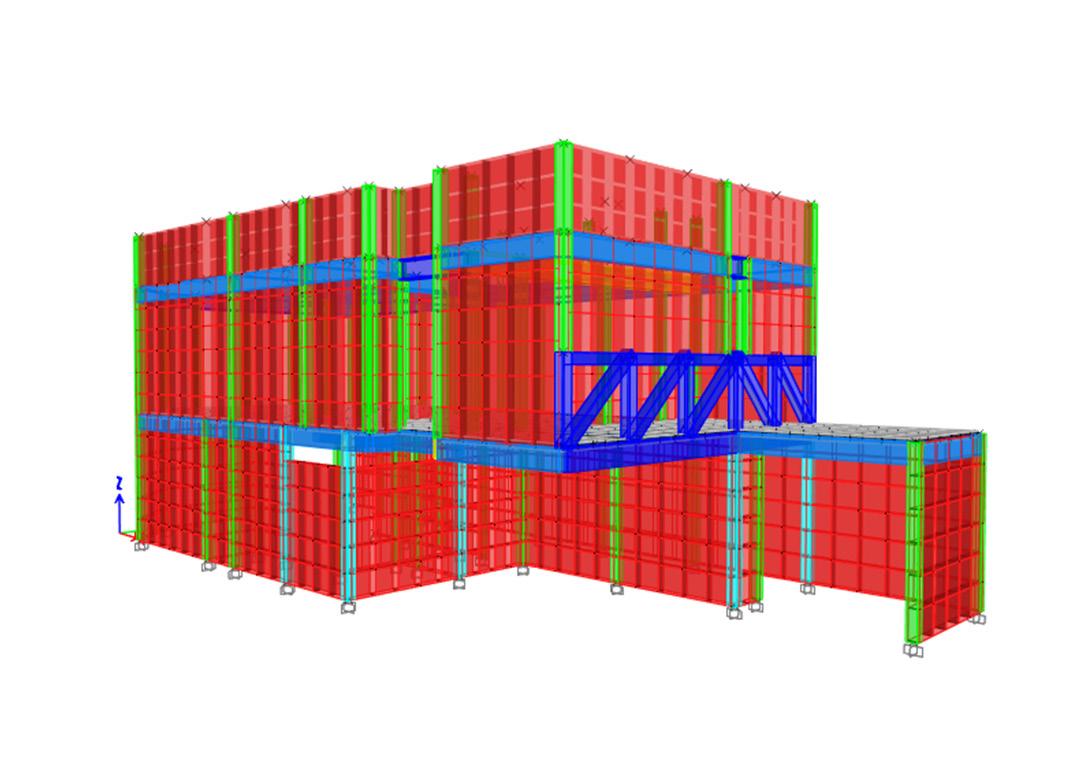

MODELO MATEMATICO PROYECTO GORRION CASA HABITACION
Localizacion: Queretaro
Superficie: 160.00 m2
Estado: Proyecto
CASA NATURA
04
Año: 2022
MODELO MATEMATICO PROYECTO CASA NATURA CASA HABITACION
Localizacion: Huitzilac, Morelos
Superficie: 270.00 m2
Estado: En construccion
VIVIENDA VERTICAL
06

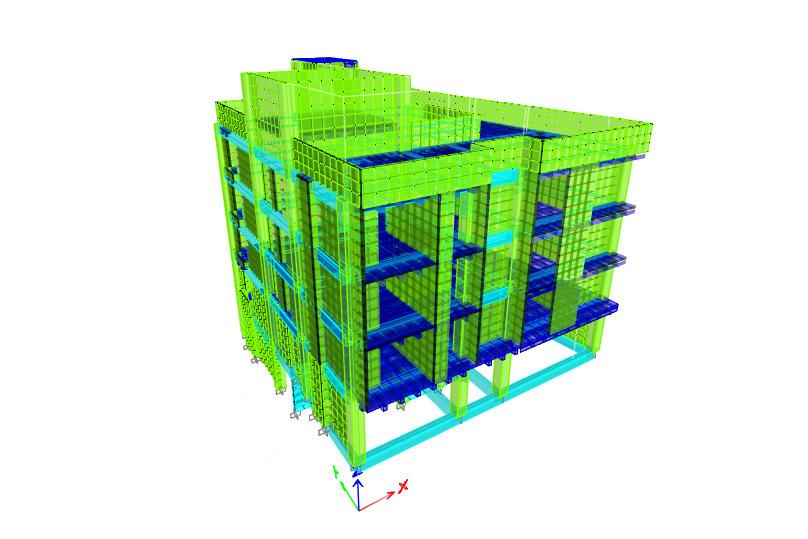

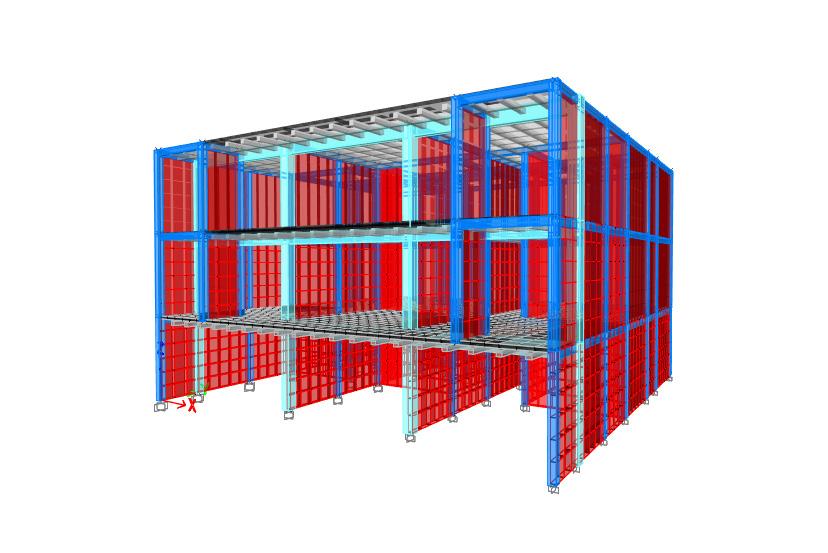

MODELO MATEMATICO PROYECTO DE VIVIENDA VERTICAL OM ESTRUCTURISTAS
Localizacion:
CDMX
2022
630.00 m2
Proyecto
Año:
Superficie:
Estado:
PROYECTO DE USOS MIXTO
08
Año: 2023
MODELO MATEMATICO PROYECTO DOS RIOS
EDIFICIO DE USOS MIXTO
Localizacion: Huixquilucan
Superficie: 1,093.84 m2
Estado: En construccion
ARQUITECTURA
ING. ARQ. NAZLY BLANNO
INGENIERIA ESTRUCTURAL
ING. ARQ. JAVIER GRANADA

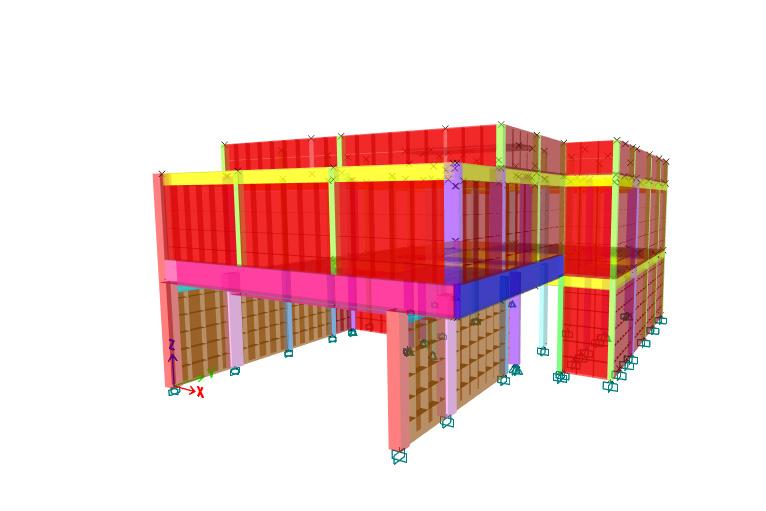

MODELO MATEMATICO ETABS
DIBUJO 2D
AUTOCAD
MURO DE CONTENCIÓN MC-01 SECCIÓN A-A´ ESC 1:20 VRS #4 @15 CM EN A.S. 2.00 PLANTILLA DE 5CM DE CONCRETO POBRE F'C=100 KG/CM2 0.40 0.90 0.70 0.80 2.55 PLANTA
FILTRO DE LECHO DE GRAVA O
APLICAR IMPERMEABILIZANTE 0.20 4.00 0.25
FIRME DE 10CM LOSA RETICULAR DE 25
TUBO DE PVC PERFORADO DE 4" CON PENDIENTE DEL 2% 0.40
BAJA +1.03 m PLANTA SOTANO -1.75 m
PIEDRA BOLA
VRS #4 @15 CM EN A.S. VRS #4 @20 CM EN A.S. VRS #4 @20 CM EN A.S.
CM
FIRME DE 12CM
MODELO MATEMATICO PROYECTO DOS RIOS
EDIFICIO DE USOS MIXTO
10

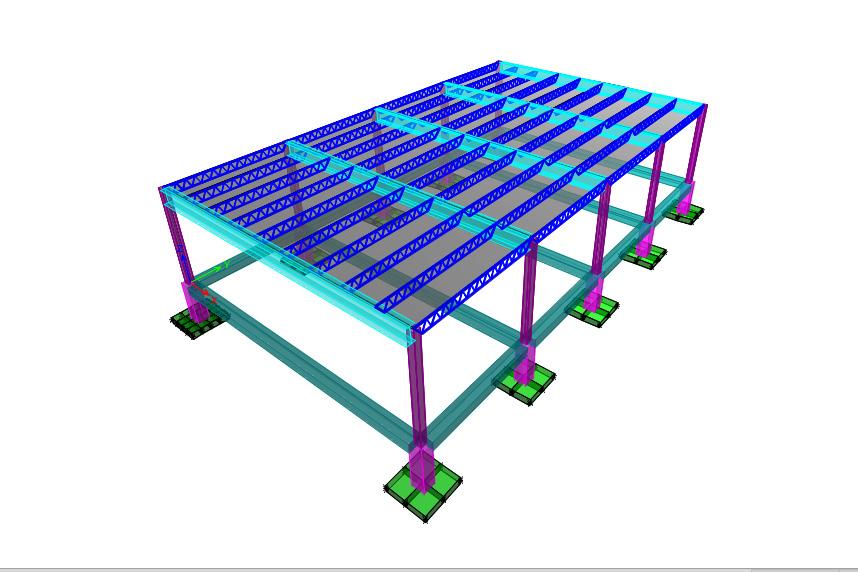

MODELO MATEMATICO PROYECTO DE ESTRUCTURA METALICA
SUI GENERIS ESTRUCTURA
