>>| INHALTSVERZEICHNIS

Lebenslauf | 04-05

Fair Forum am Kurpark | 06-11

Rhein Terrassen | 18-23

Ein Garten für Kinder | 12-17 0 3 1 2 2022 2022 2024

00 | Lebenslauf

BILDUNG

2003 bis 2011

2011 bis 2018

22. Februar 1999, Luxemburg

13 um Millewee L-6550 Berdorf

Luxemburg

jacques.ernzer@gmail.com

2018 bis 2022

Ab 2023

Grundschule in Berdorf, Luxemburg

Gymnasium Lycée classique d‘ Echternach, Luxemburg

Diplôme de fin d‘ études secondaires, Fachgebiet bildende Künste, Note 1,0

Preis: APEA, Auszeichnung Klassenbester im Fachgebiet bildende Künste

Bachelorstudium an der RWTH Aachen University, Fachbereich Architektur Bechelor of Science, Gesamtnote 1,5 sehr gut

Masterstudium an der Technische Universität Wien, Fachbereich Architektur

SPRACHKENNTNISSE

Luxemburgisch C2

Deutsch C1

Französisch C1 Englisch B2+

JACQUES ERNZER FÜHRERSCHEIN

Klasse B

EDV KENNTNISSE

ArchiCAD

AutoCAD

Revit

PRAKTIKA

2015 2016 2017 2019

2022 bis 2023

2023

Photoshop

Illustrator

Indesign

SketchUp

Rhino Lumion Enercalc

MS Office

Schulpraktikum bureau d’architectes & urbanistes Romain Schmiz,Luxemburg

Schulpraktikum Glasbläserei Made by Seil, Berdorf

Schulpraktikum Ingenieurbüro SGI Ingénierie s.a. Luxembourg, Junglinster

Dreiwöchiges Baustellenpraktikum bei Novus Renovation Sàrl, Bissen

10 Monatiges Praktikum bei kadawittfeldarchitektur, Aachen

6 Monate in der Abt. Wettbewerb, 4 Monate in der Abt. Ausführung

2 Monatiges Praktikum Witry & Witry S.A., Echternach

ENGAGEMENT

2006 bis 2012

2007 bis 2017

2012 bis 2016

2016 bis 2018

2008 bis 2015

2022 bis 2023

Aktuell

FREIZEIT

Musikunterricht Musikschule in Echternach, Diplôme de la division moyenne

Querflöte in der Musikschule in Echternach, Diplôme 2ème mention

Musiker in der Harmonie Berdorf

Musiker im Symphonischen Orchester der Musikschule Echternach

Leichtathletik im Club Athlétique de l‘Est Grevenmacher

Mitglied bei Ingenieure ohne Grenzen Regionalgruppe Aachen

Aktives Mitglied bei Young Earth Builders, Wien

Zeichnen, Lesen, Mountainbike, Leichtathletik, Bouldern, Gesellschaftsspiele

01 | Fair Forum am Kurpark

Das Projekt „Fair Forum am Kurpark“ ist in ein Wohnbauentwurf mit 20 Wohneinheiten in Wien Oberlaa. Ausgangspunkt des Entwurfes ist das Bestandsgebäude Forum am Seebogen, das in einem zukünftigen Szenario als Materiallager verwendet werden soll. Die Bauteile des Bestandes, werden im Sinne des zirkulären Bauens, so weit wie möglich „Re-Used“.

Ziel ist es ein „faires“ Gebäude für Nutzer und Umwelt zu schaffen. Dabei orientiert sich die architektonische Gestaltung bewusst am „Forum am Seebogen“, wobei ein zentraler Aspekt des Projekts die Grundrissoptimierung unter dem Motto „Fairer Wohnen“ ist. Die 3 Wohnungstypen S, M und L bieten hierfür Raum für alle Altersgruppen und sind so gestaltet, dass sie vielfältigen Wohnbedürfnissen gerecht werden und eine flexible Nutzung ermöglichen. Oberstes Ziel ist es das Gebäude so resilient zu gestalten, dass es solange wie möglich genutzt werden kann.

Ein besonderes Highlight des Projekts sind die großzügigen Gemeinschaftsräume, die den sozialen Austausch und das Gemeinschaftsgefühl unter den Bewohnern fördern. Zudem lädt eine Dachterrasse mit integriertem Dachgarten zum Verweilen und Entspannen ein.

Professor: Lehrstuhl Forschungsbereich Integrale Planung und Industriebau, Univ.Prof. Dipl.-Ing. Iva Kovacic | Team: Nora Böhm, Jacques Ernzer Leistungen: Konzeptentwicklung, Grundrissentwicklung, Bim-Modell, Gebäudepass | Tools: Archicad, Illustrator, Mr.Sketch | Datum: Sommersemester 2024

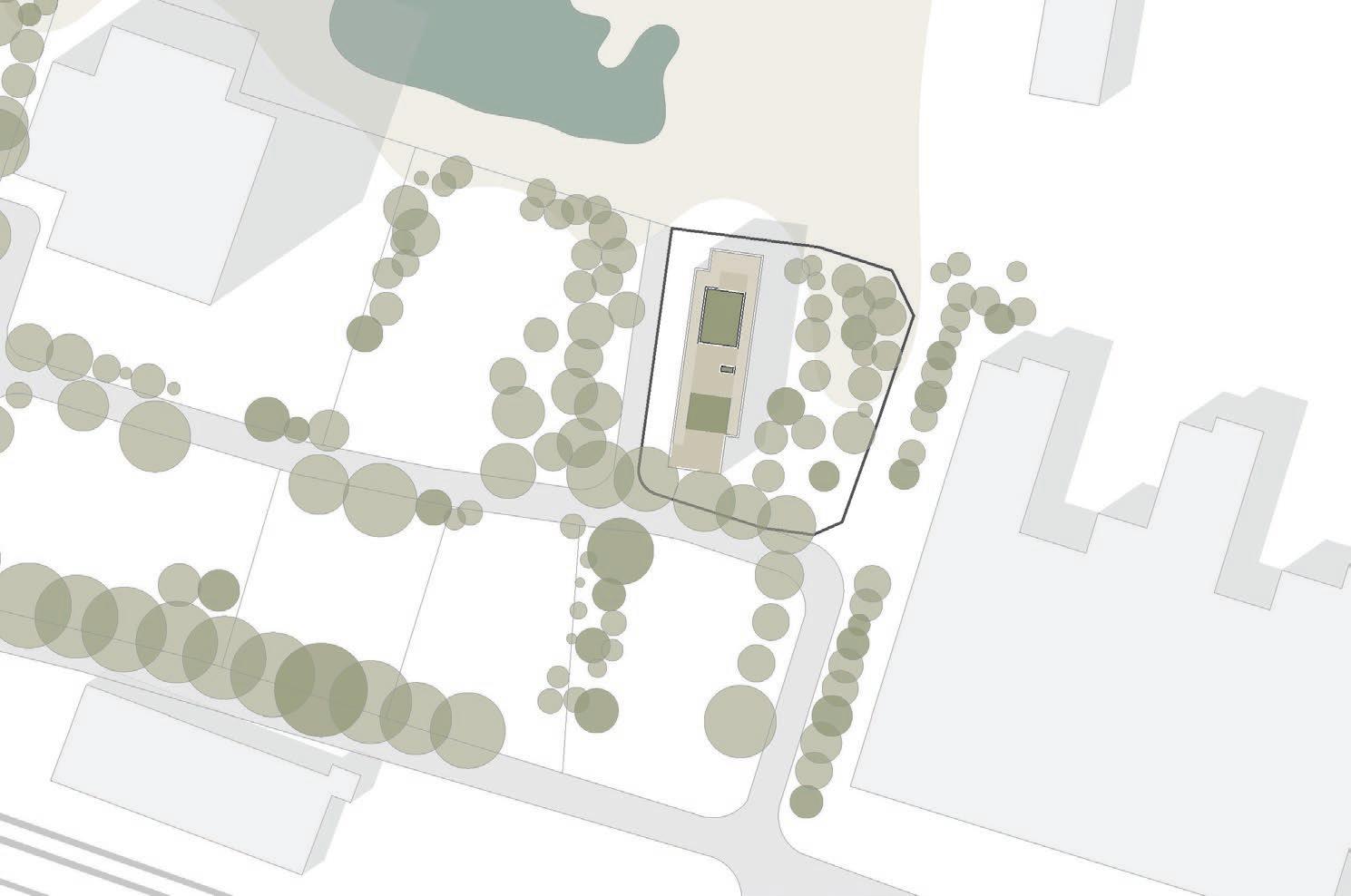

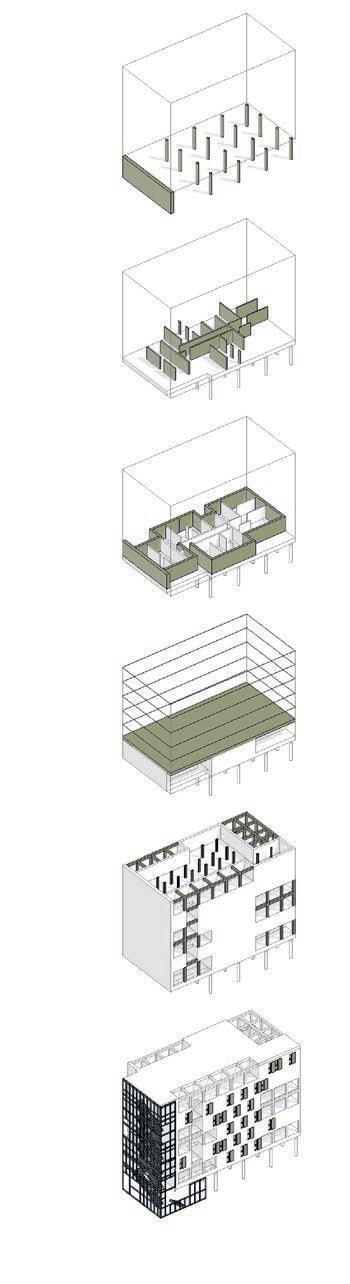

Das vorhandene Achsraster wird in der Breite beibehalten und in der Länge erweitert, um eine großzügigere Wohnfläche zu schaffen. Die Wohnungen und Laubengänge sind in einem Mix aus Ost-West-Orientierung angeordnet, um eine optimale Ausnutzung des natürlichen Lichts zu gewährleisten. Das Reuse Konzept zielt darauf ab, vorhandene Bauelemente und Materialien auf innovative Weise wiederzuverwenden. Hierbei werden die bestehenden Außenwände, Innenwände, Betonstützen, Holzstützen sowie die Treppen wiedergenutzt. Die Decken werden mit zusätzlichen Holzbalken verstärkt um die neuen Spannweiten aufzunehmen. Bei Neubauteilen liegt der Fokus auf nachwachsenden Rohstoffen, welche im Innenausbau in Form von Lehmziegel und Strohbauplatten Einsatz finden.

Betonstützen und Kernwand als ReUse-Betonstützen und ReUse Kernwand + Lehmziegel + Stahlbetonkernwand

Innenwände

als ReUse-Innenwände & Loggien-Sichtschutz + Strohbauplatten

Außenwände

als ReUse-Außenwände

+ Holz-Riegel-Außenwand + Stahlbetonkernwand

Decken

als ReUse-Decken

+ Holzdecken + Stahlbetonkerndecke

16x16 und 36x36 Stützen und Unterzüge

als ReUse-Stützen und ReUse-Unterzüge

Stahlbetontreppe, Fassadenelemente und Fenster als ReUse-Stahlbetontreppe, ReUse-Fassadenelemente und ReUse-Fenster

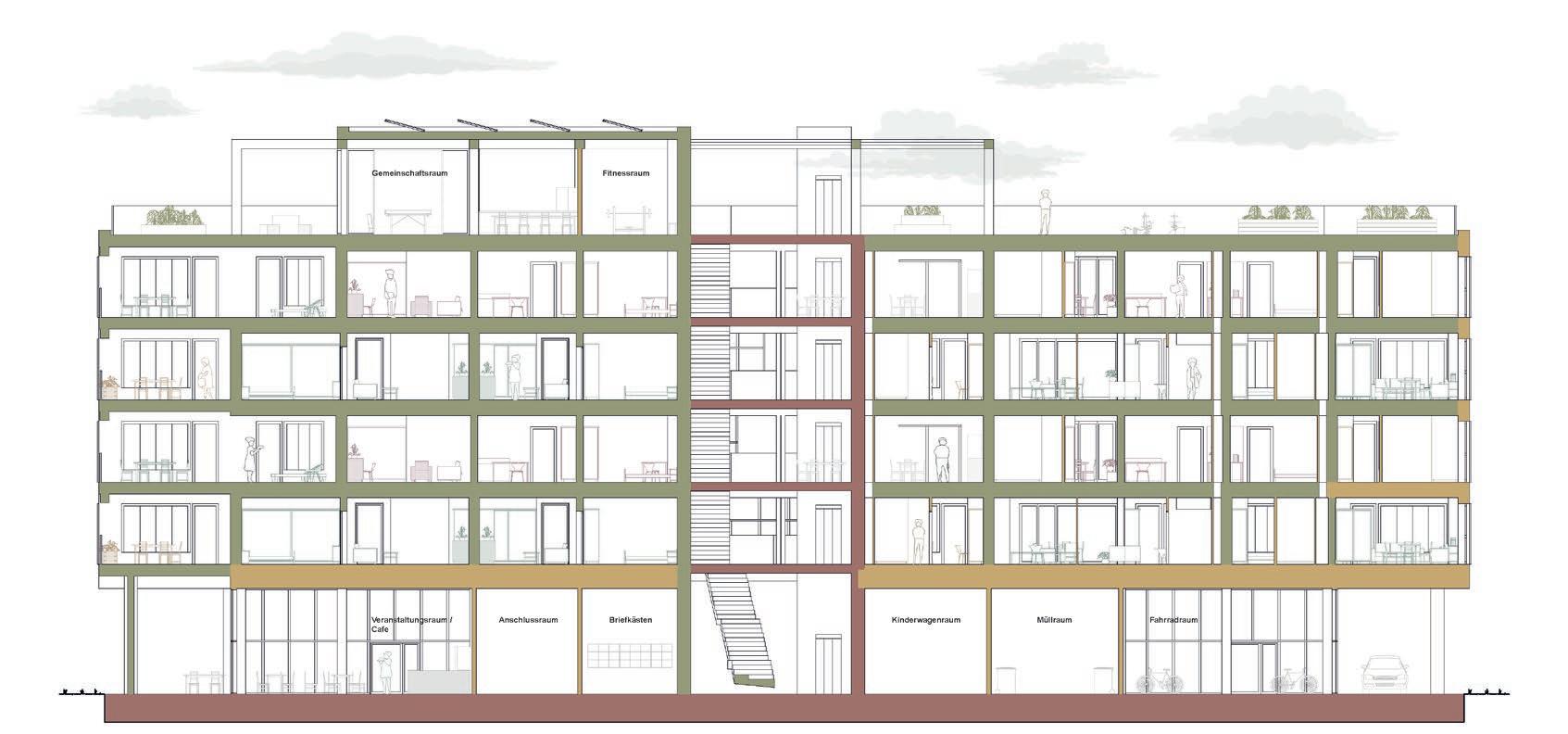

Längsschnitt | Grün: ReUse | Gelb: NawaRo | Rot: Neubau

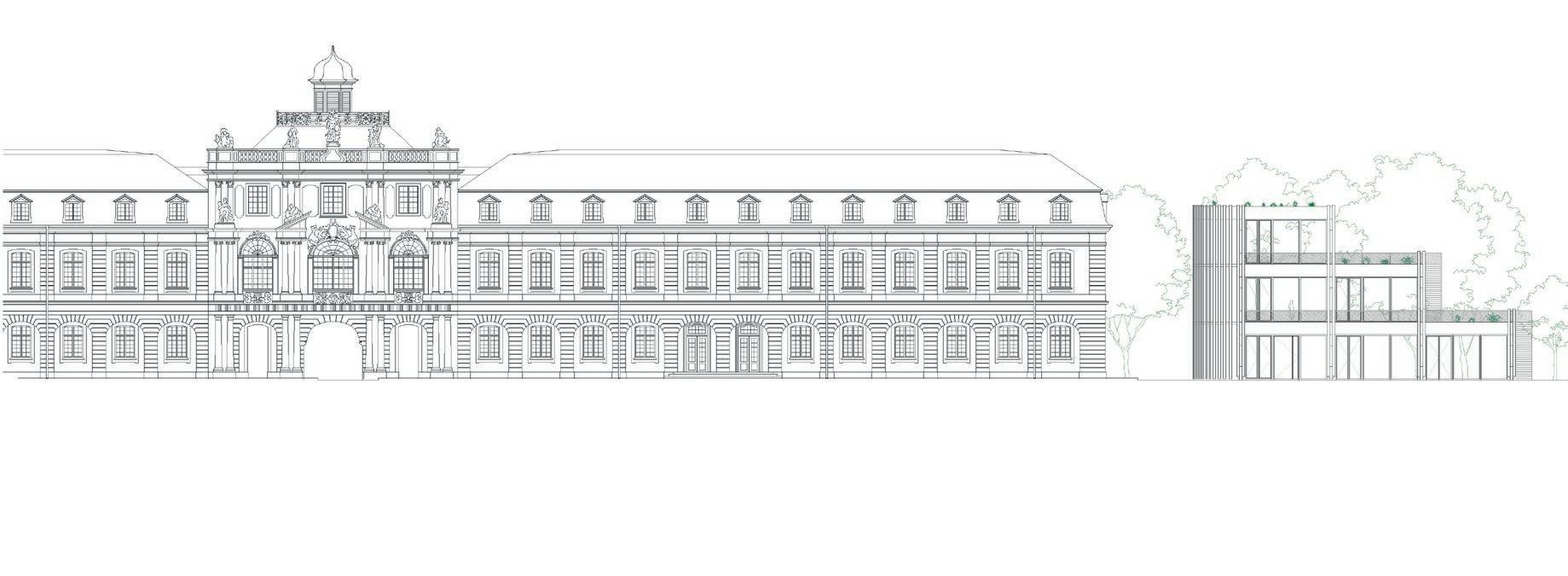

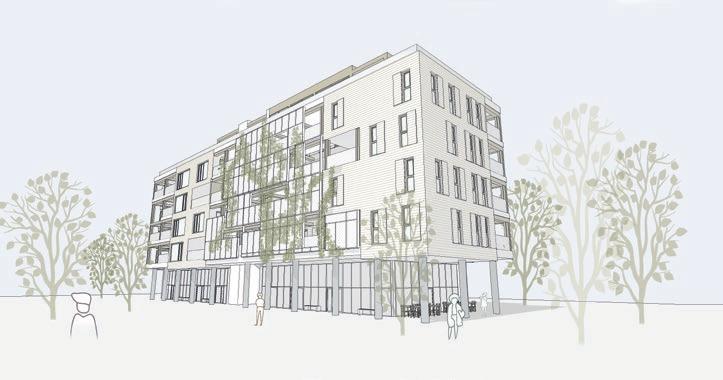

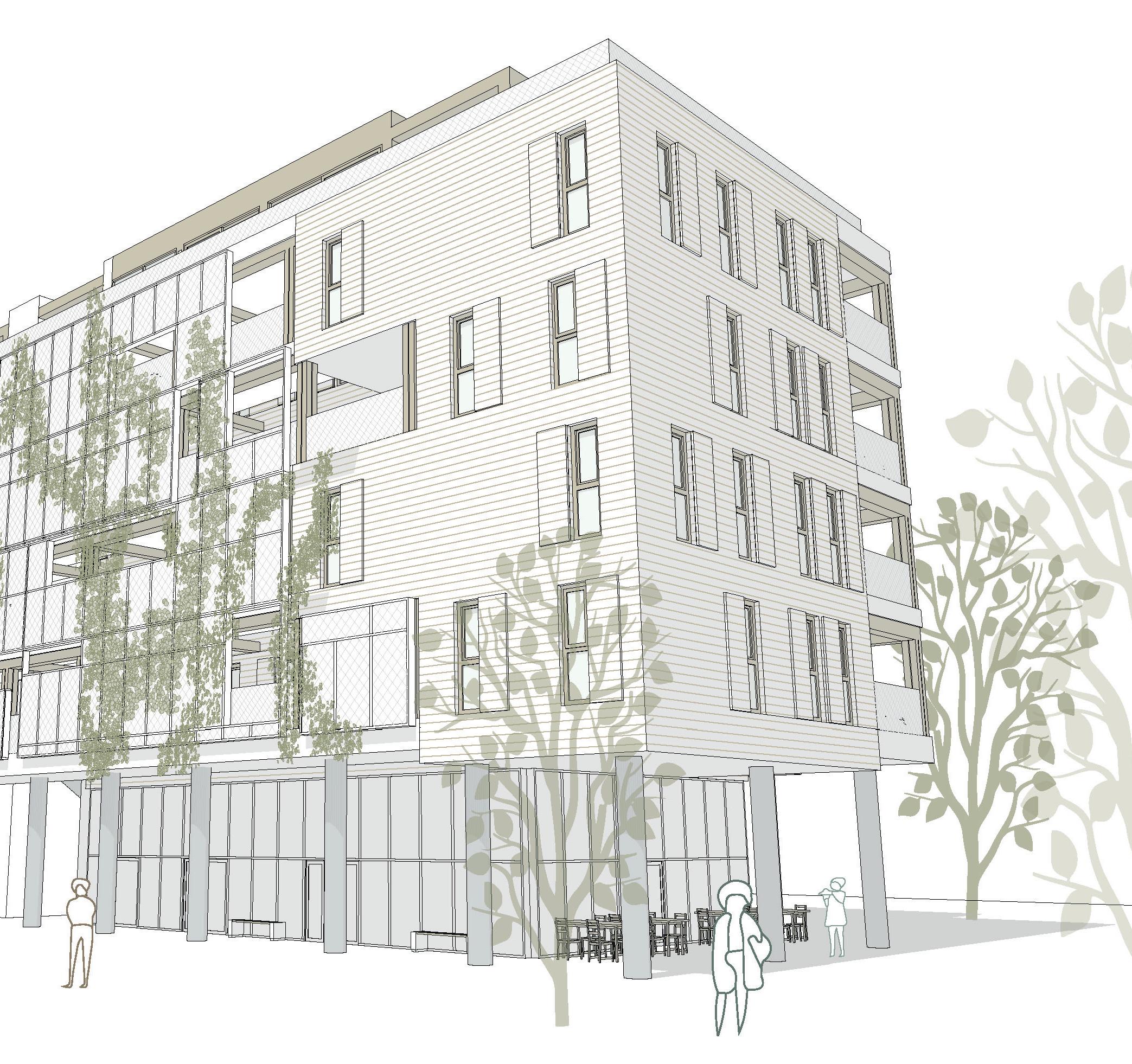

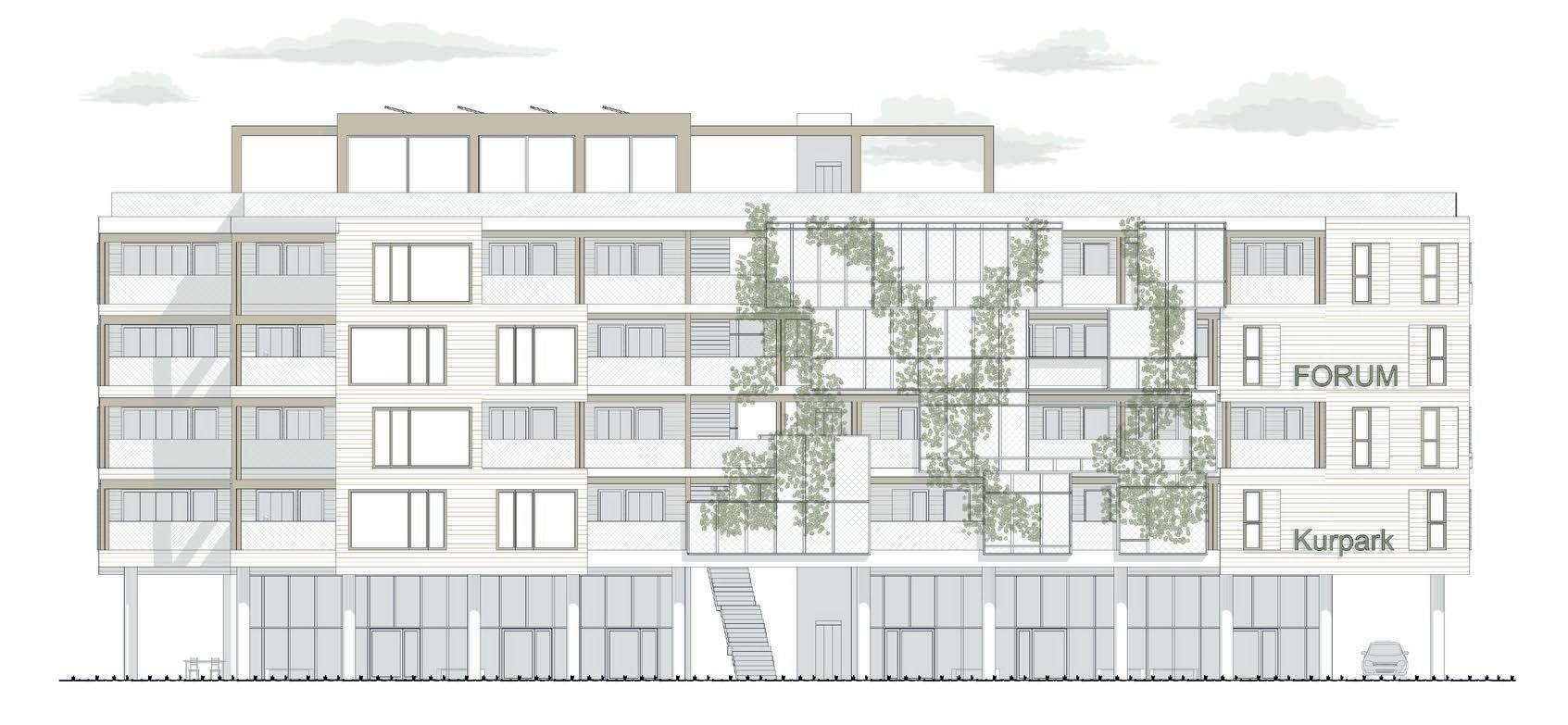

Ansicht | Ähnlichkteit zum Forum am Seebogen

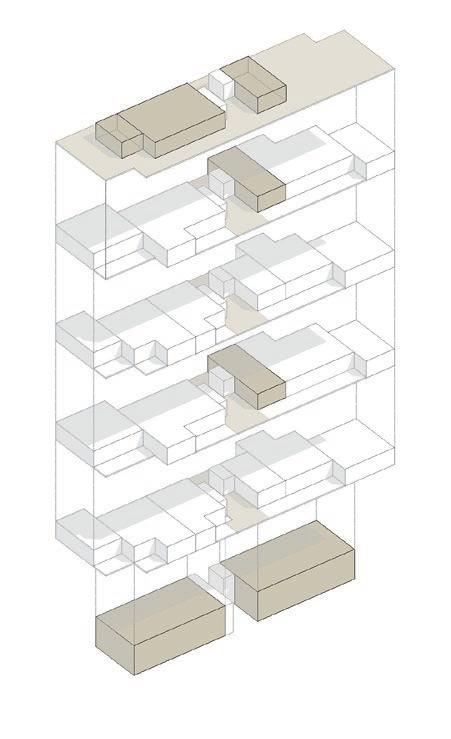

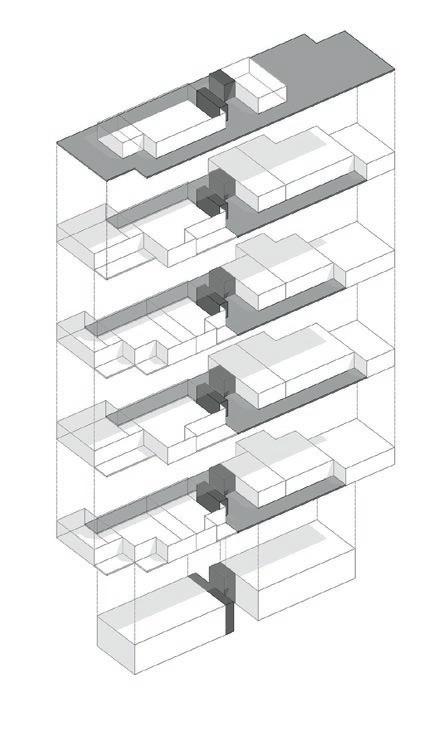

Gemeinschaftsflächen

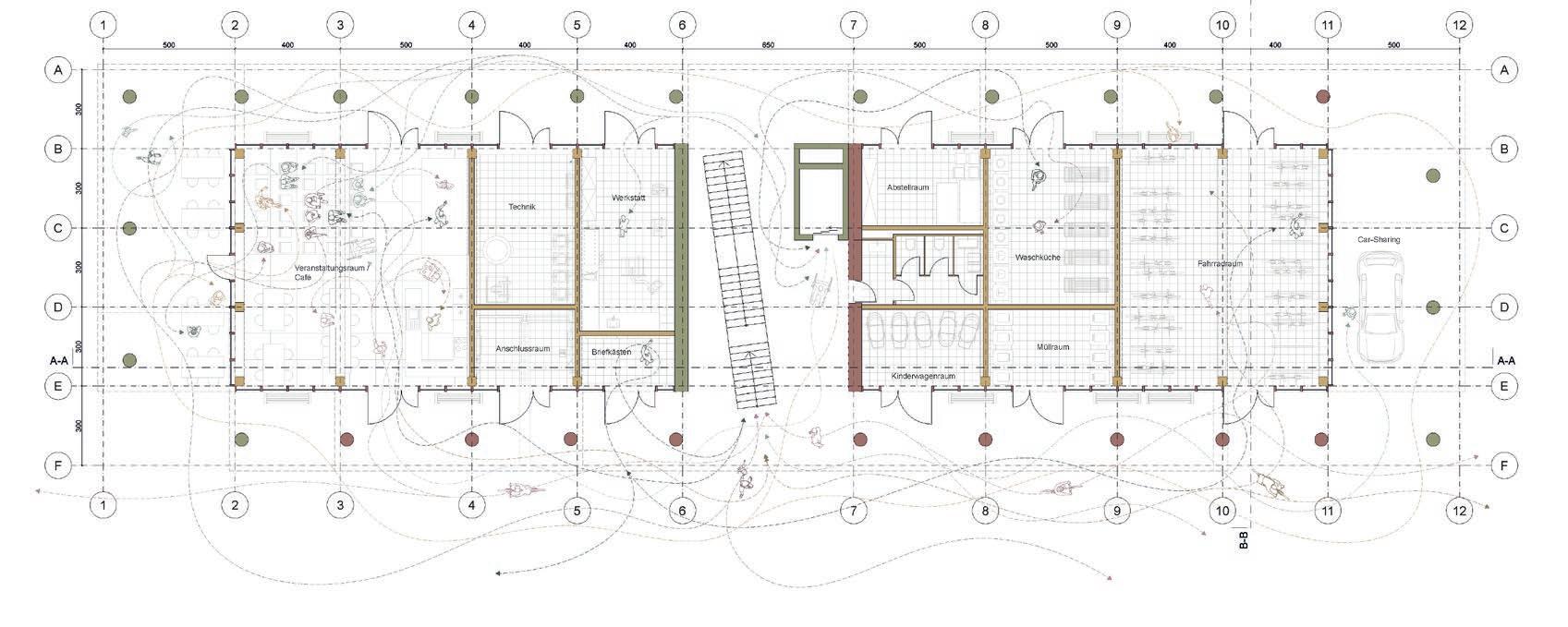

Erdgeschoss | Öffentlicher Veranstaltungsraum | flexibel umgestaltbar

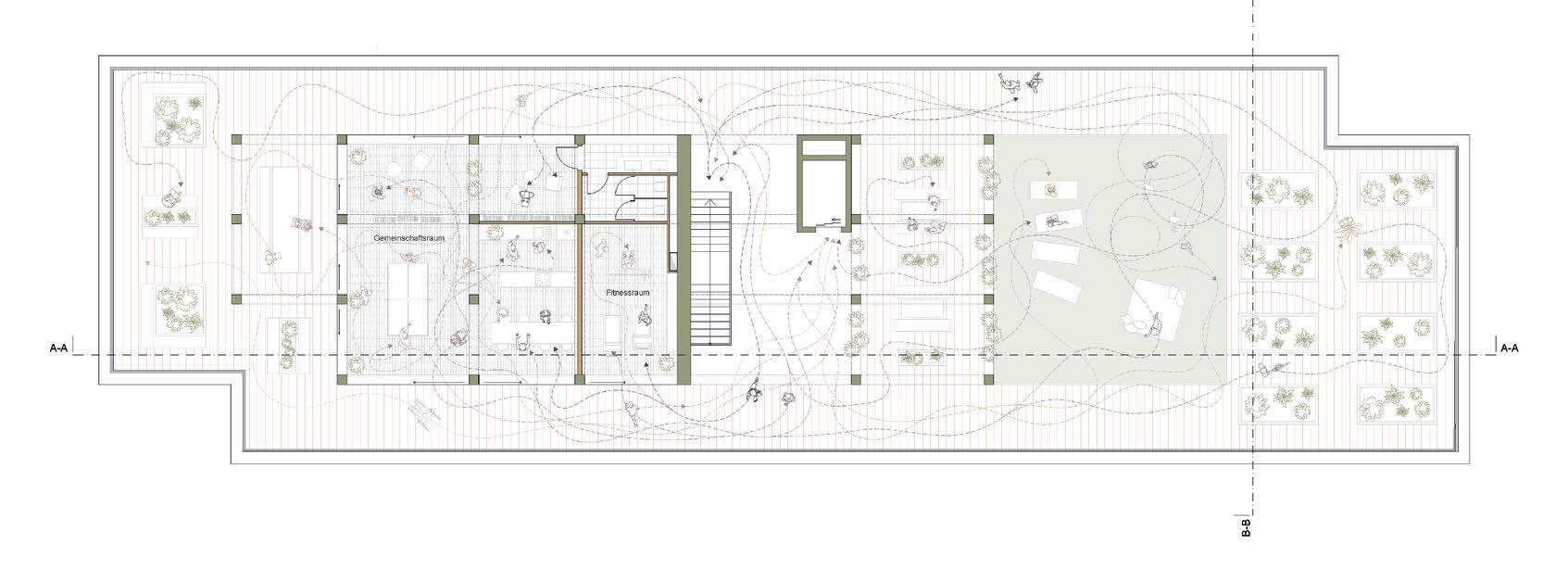

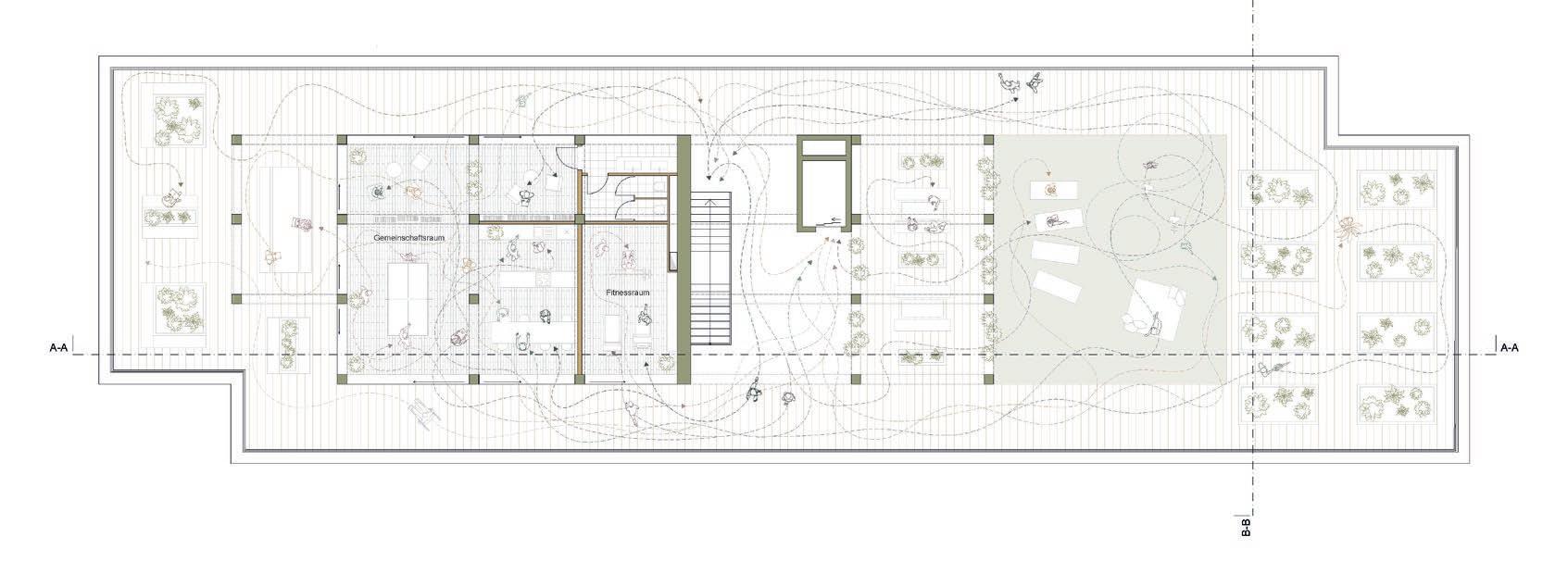

Dachgeschoss | Gemeinschaftsfläche mit Dachgarten

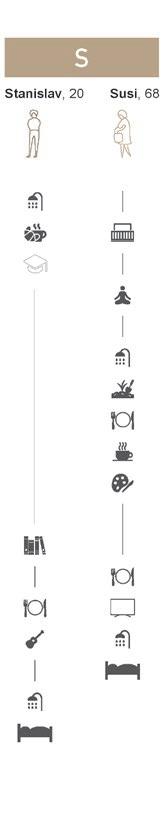

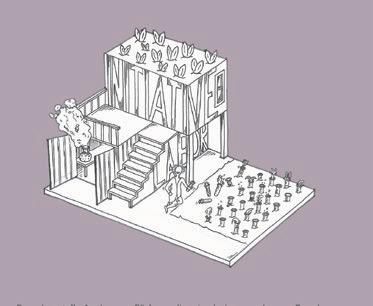

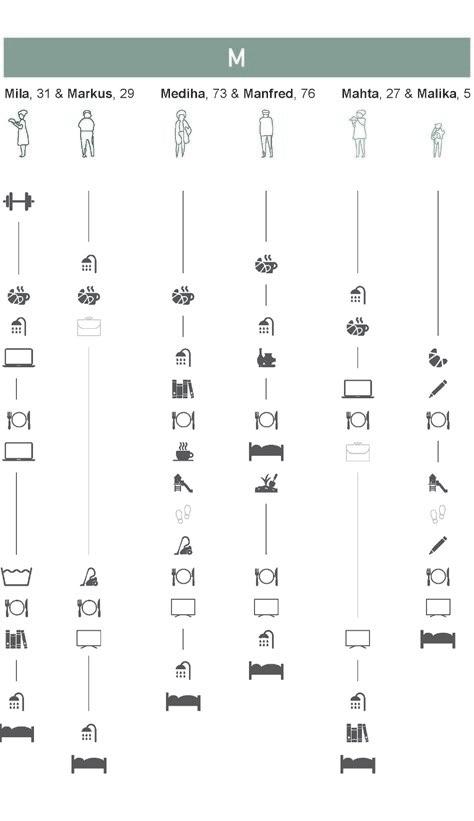

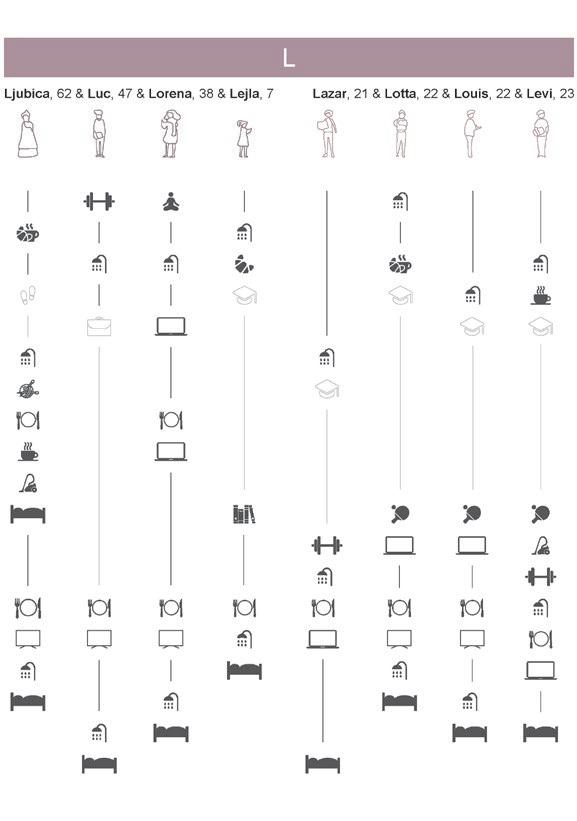

Tagesabläufe fiktiver Bewohner

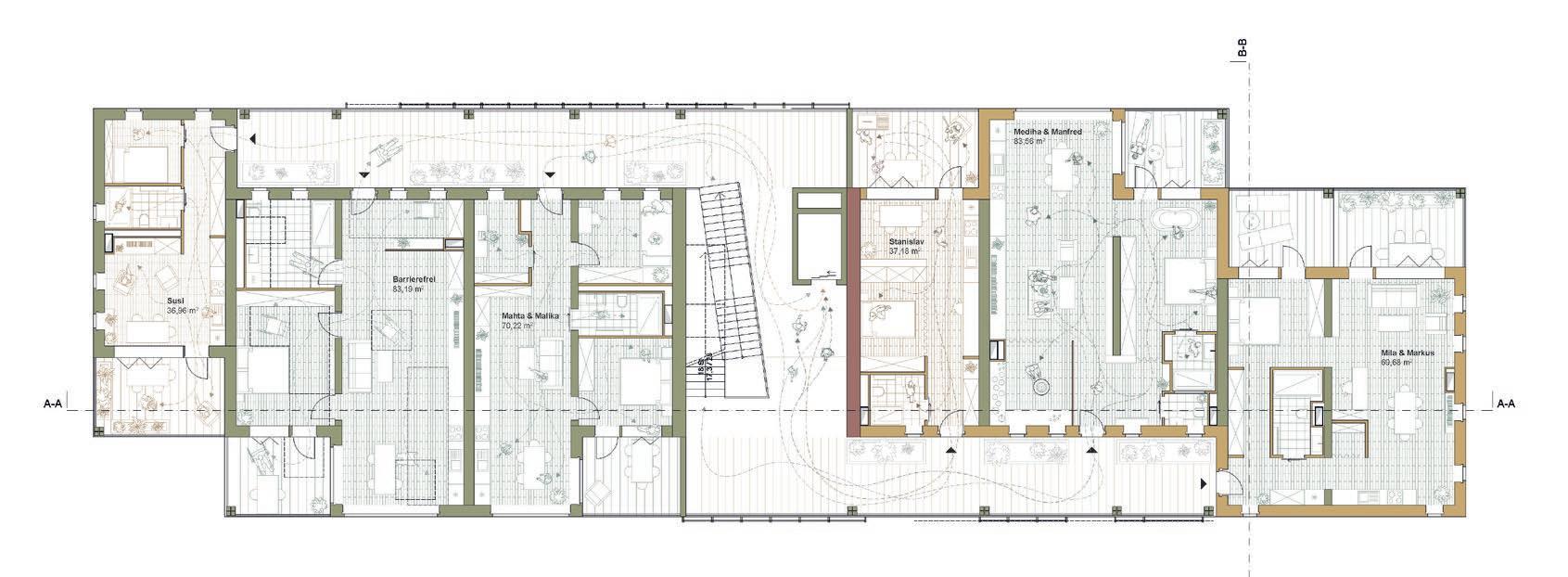

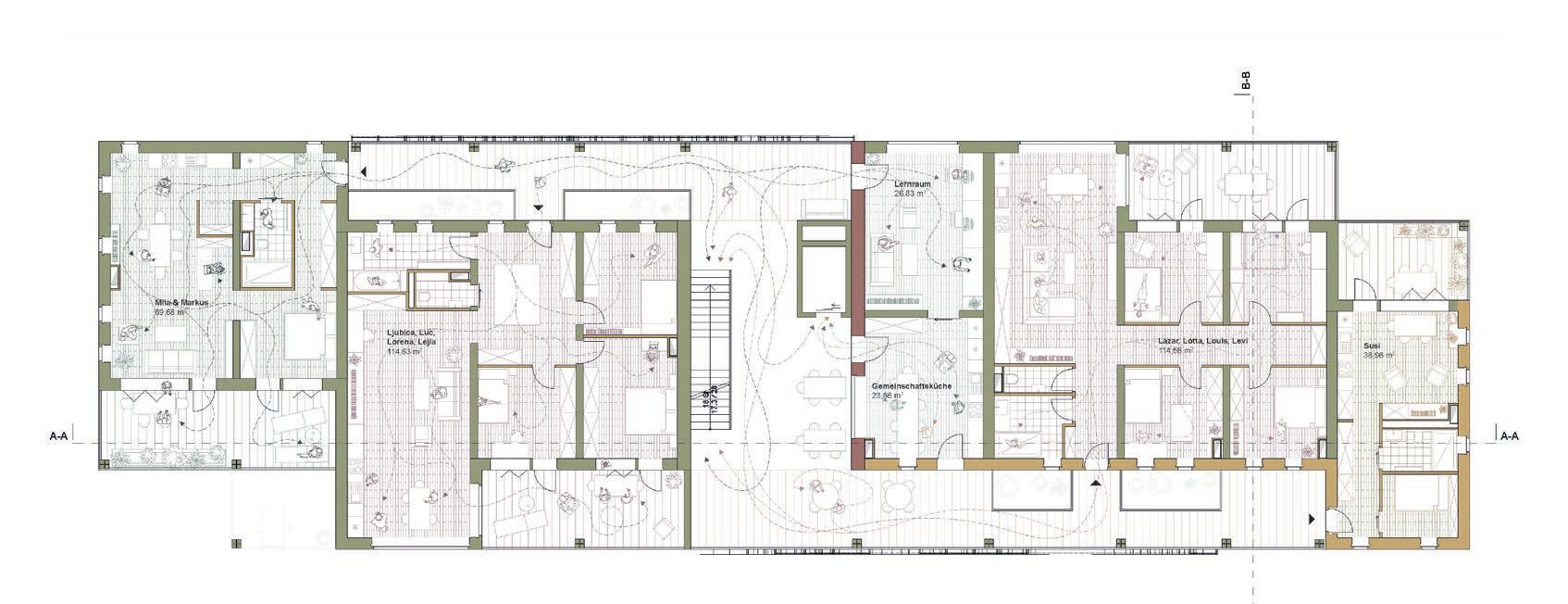

1.+ 3. Obergeschoss | Wohnungen mit Laubengang als Ort der Begegnung

2. + 4. Obergeschoss | Wohnungen mit Gemeinschaftsräumen

02 Ein Garten für Kinder

1. Preis gewonnnen kadawittfeldarchitektur

An zentraler Stelle der Aachener Innenstadt- unweit des Kleinmarschiertores an der Franzstraße- ist eine Kita mit 6 Gruppen und zwei Einfeld Sporthallen geplant. Die Kita fügt sich auf selbstverständliche Weise in ihrer Höhenentwicklung und in ihrer Gebäudetiefe in den bestehenden Blockrand ein. Trotz der Enge des Baufeldes und der komplexen Topografie vor Ort ist das Ziel, den Kindern im Blockinneren möglichst viele nutzbare Gartenflächen zum Aufenthalt im Freien und maximalen Bezug zum Grünraum zu bieten. Im übertragenen Sinn entsteht tatsächlich ein „Kinder- Garten“.

Dies gelingt durch die Anordnung der Turnhalle am südwestlichen Ende des Grundstückes im Untergeschoss. Das Dach der Halle dient den Kindern als Garten, der ebenerdig an die erste Etage der Kita gekoppelt ist.

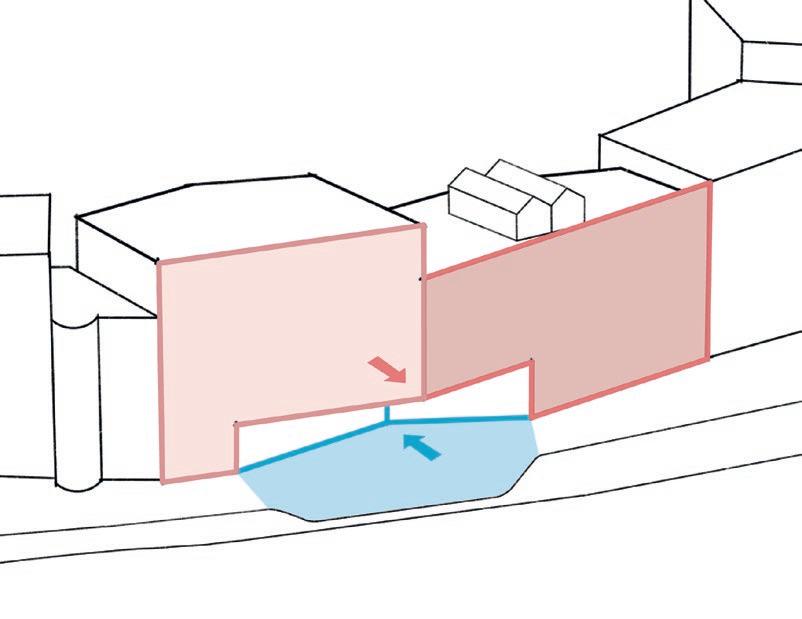

Im Eingangsbereich für Kindergarten und Sporthalle weicht die Gebäudekubatur zurück und weitet das enge Straßenprofil der Franzstraße. Es entsteht ein angemessener Vorplatz. Betritt man die beiden unabhängigen Foyers, kann man von beiden Seiten, in die darunter liegende Turnhalle blicken.

Wettbewerb: Neubau einer Kita mit mind. 5 Gruppen und zwei angegliederten Einfeld-Sporthallen , Aachen Deutschland | Auslober: Stadt Aachen Gebäudemanagement | Team von Kadawittfeldarchitektur: Roberto Ovalle, Winkelkotte Anne, Silvana Hecklinger, Renderkitchen, Mesh Landschaftsarchitekten | Leistungen: Konzeptentwicklung, Städtebau, Grundrissentwicklung, Schnitte, Ansichten, Fassadenschnitt | Tools: Archicad, AutoCad, Photoshop, Illustrator, Indesign | Abgabe : 09.06.2022

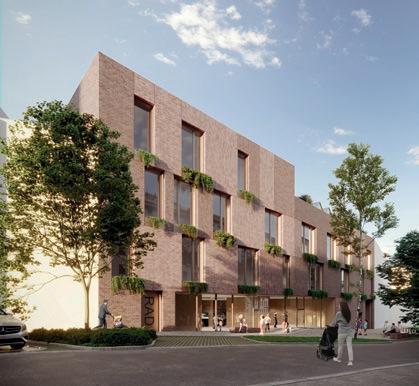

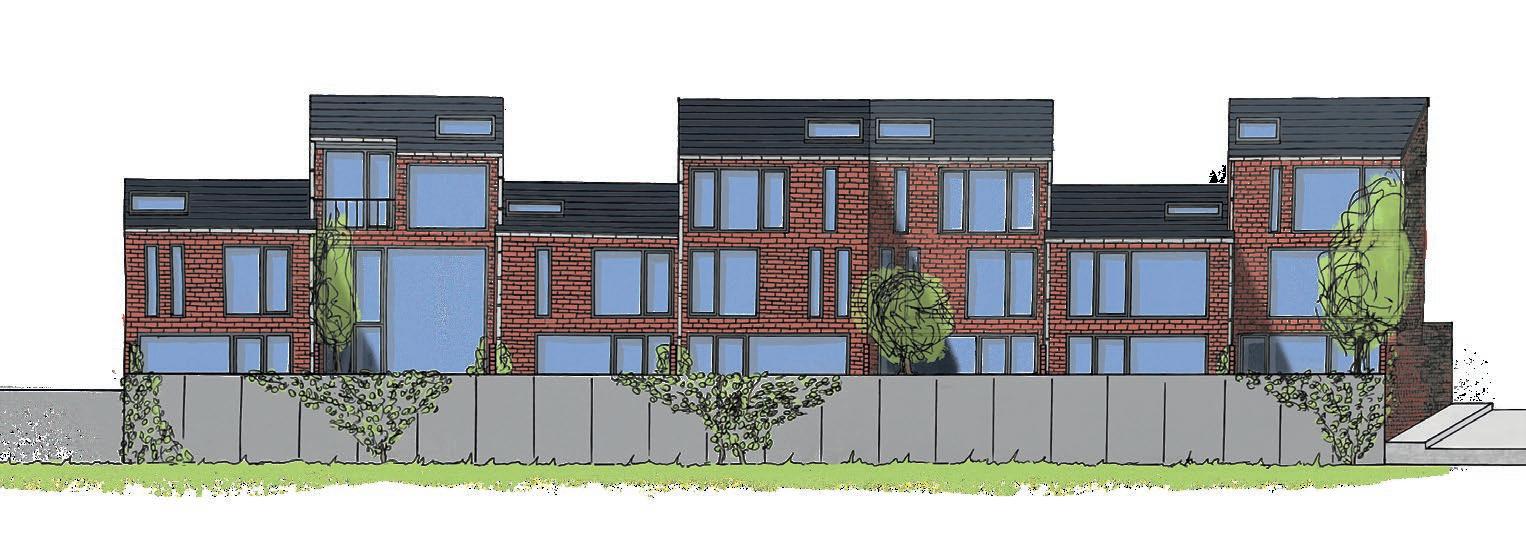

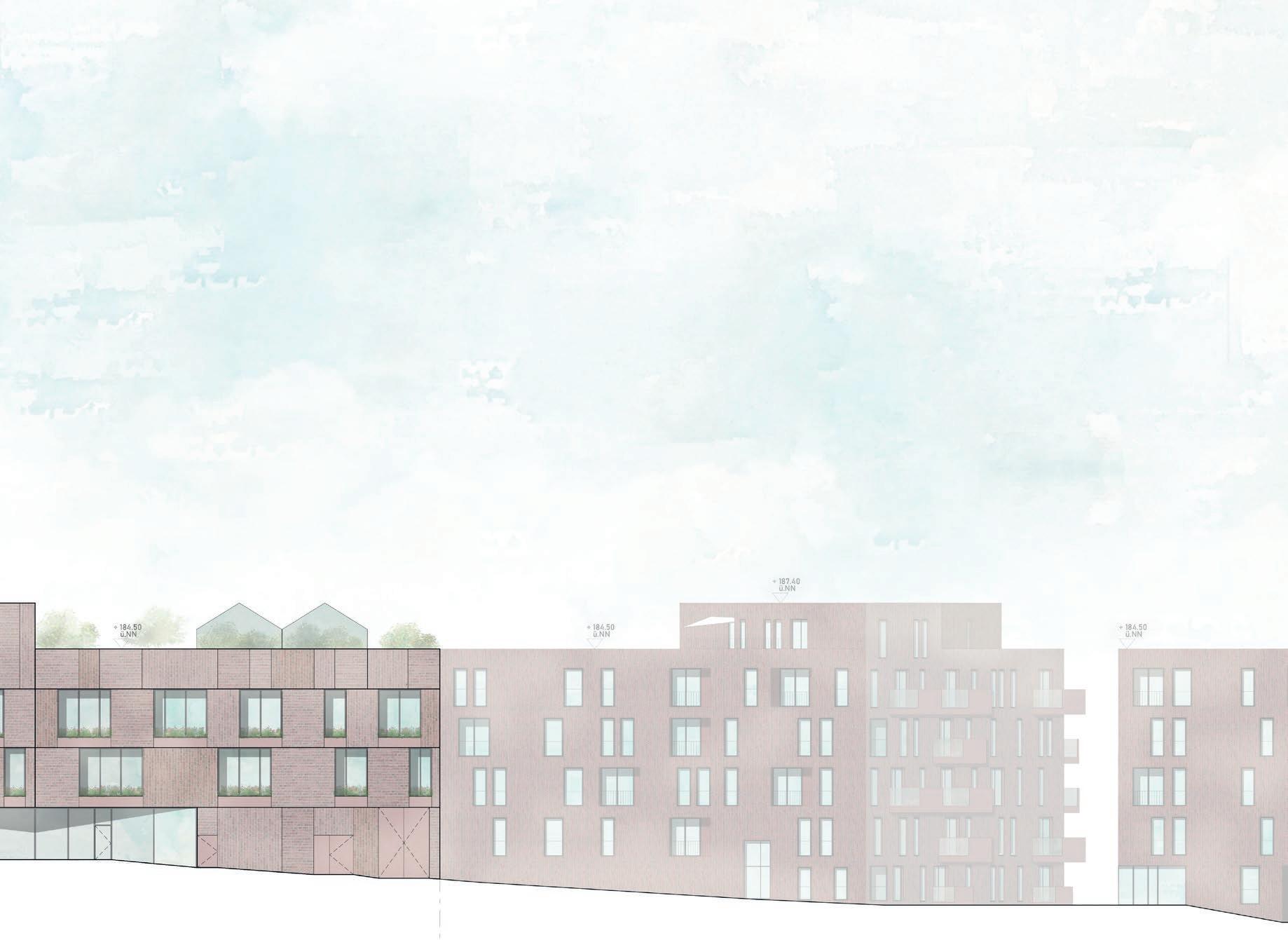

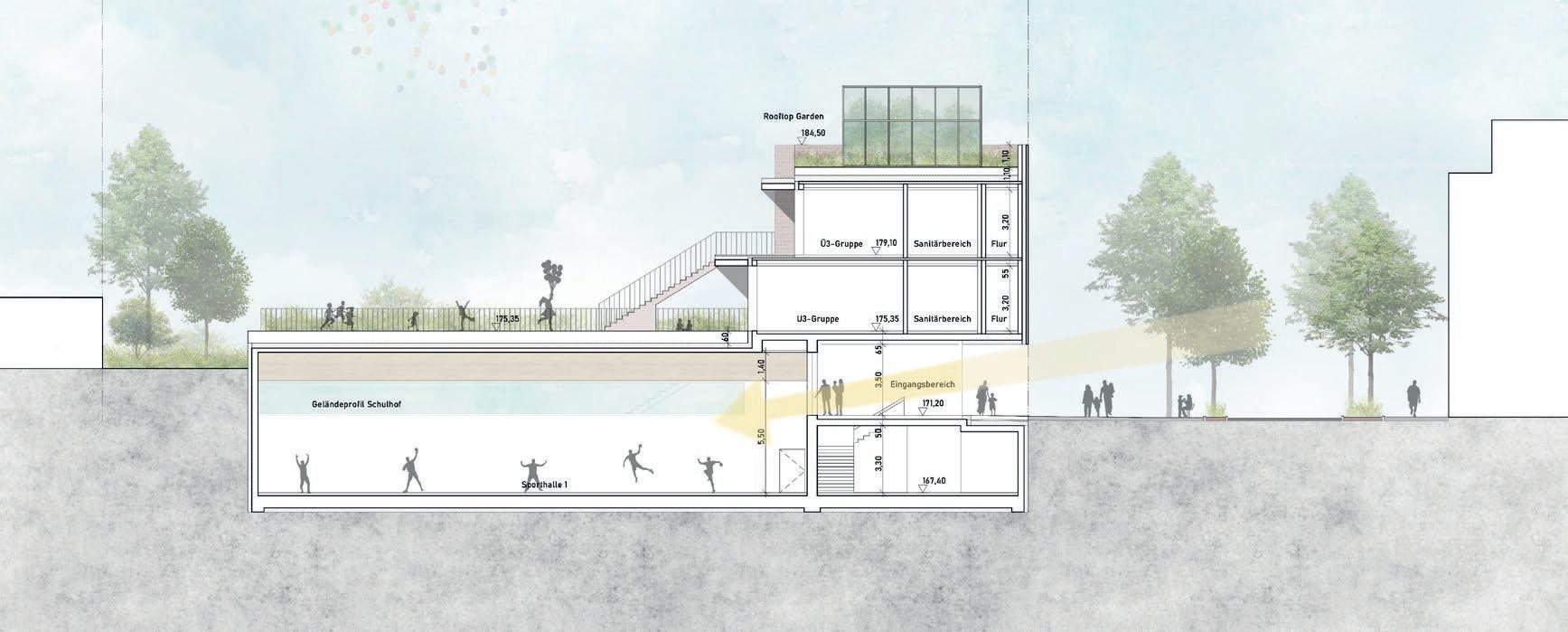

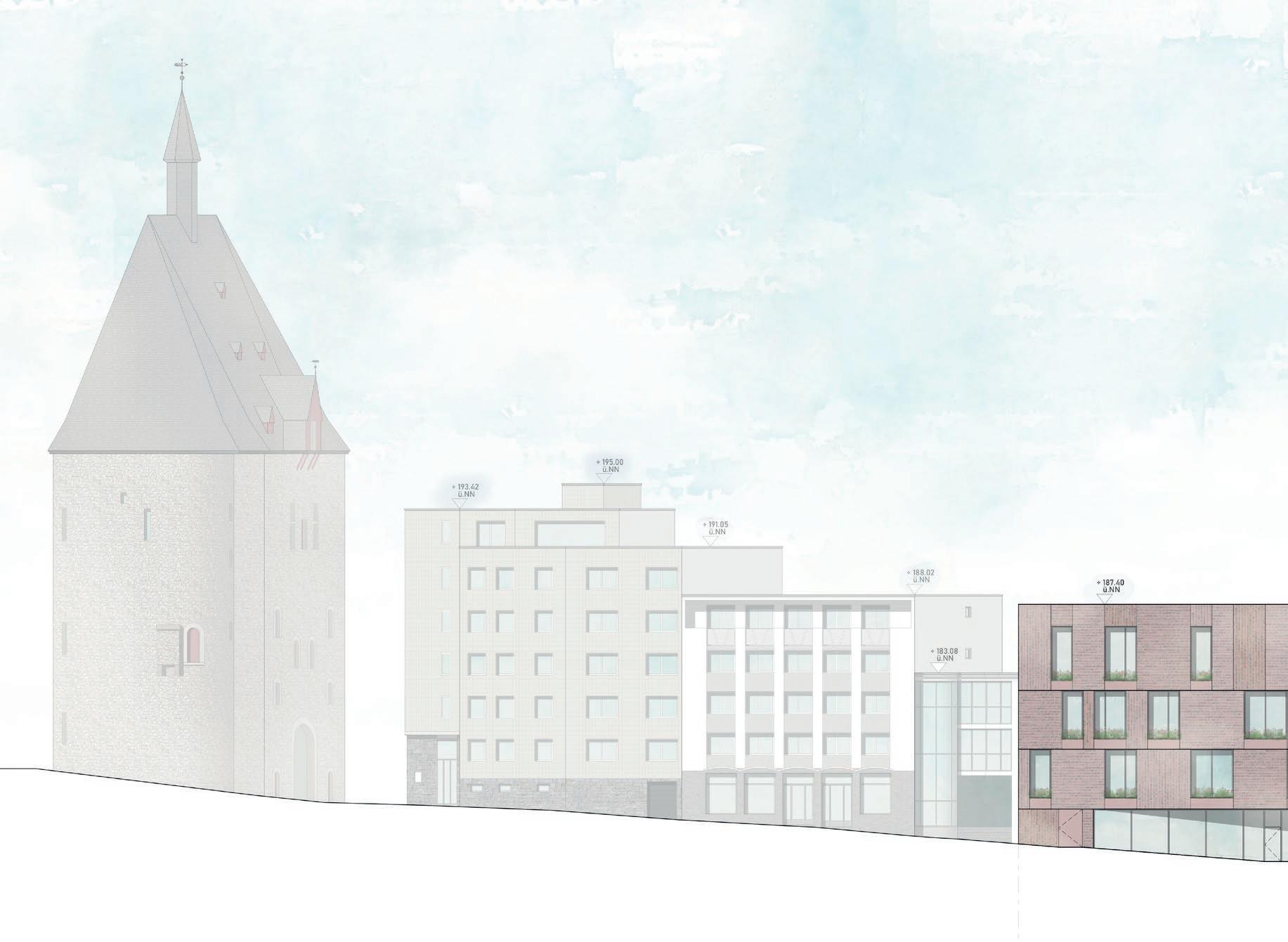

Ansicht Franzstraße | Höhenentwicklung beginnend mit Marschiertor

Franzstraße

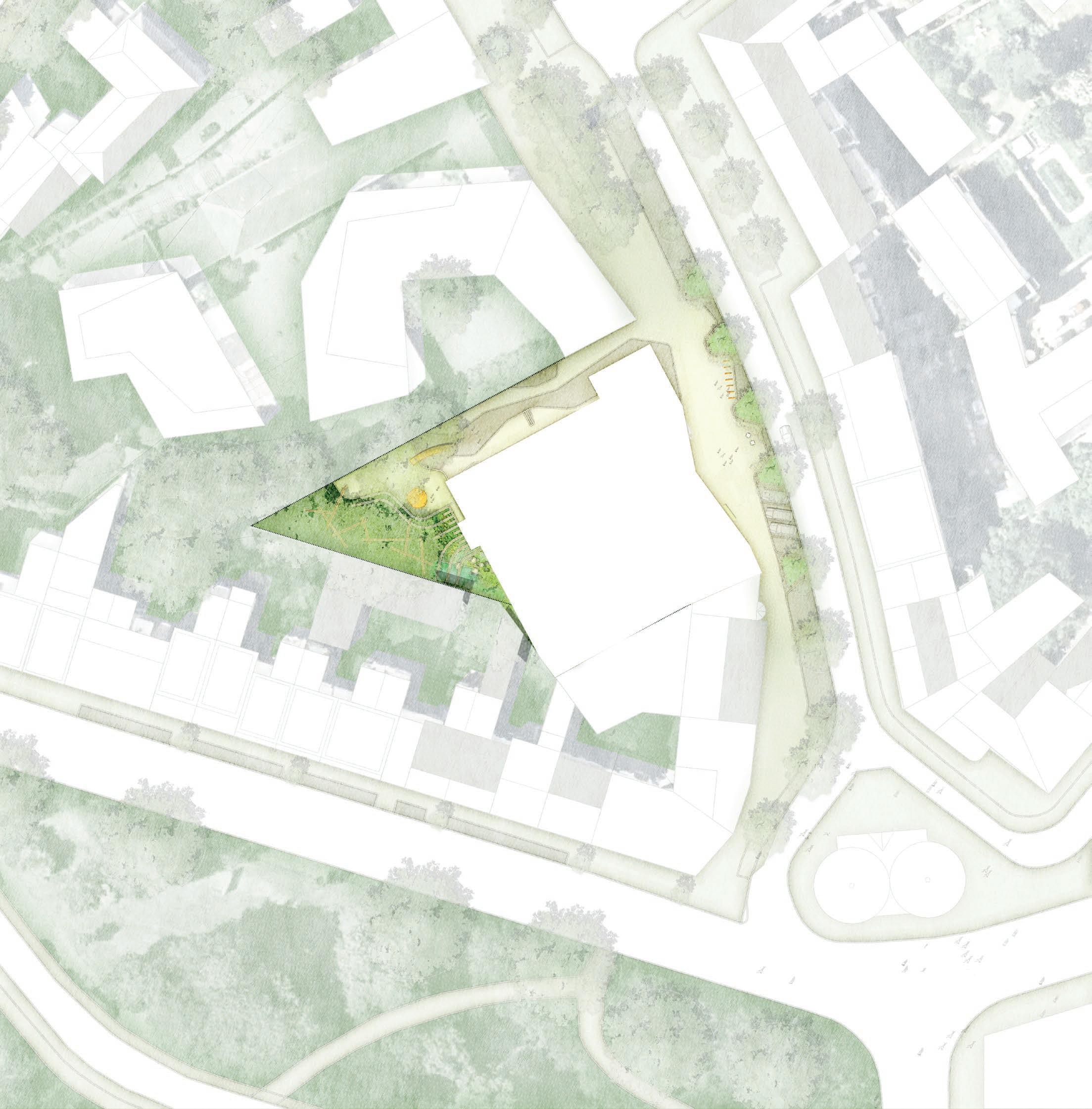

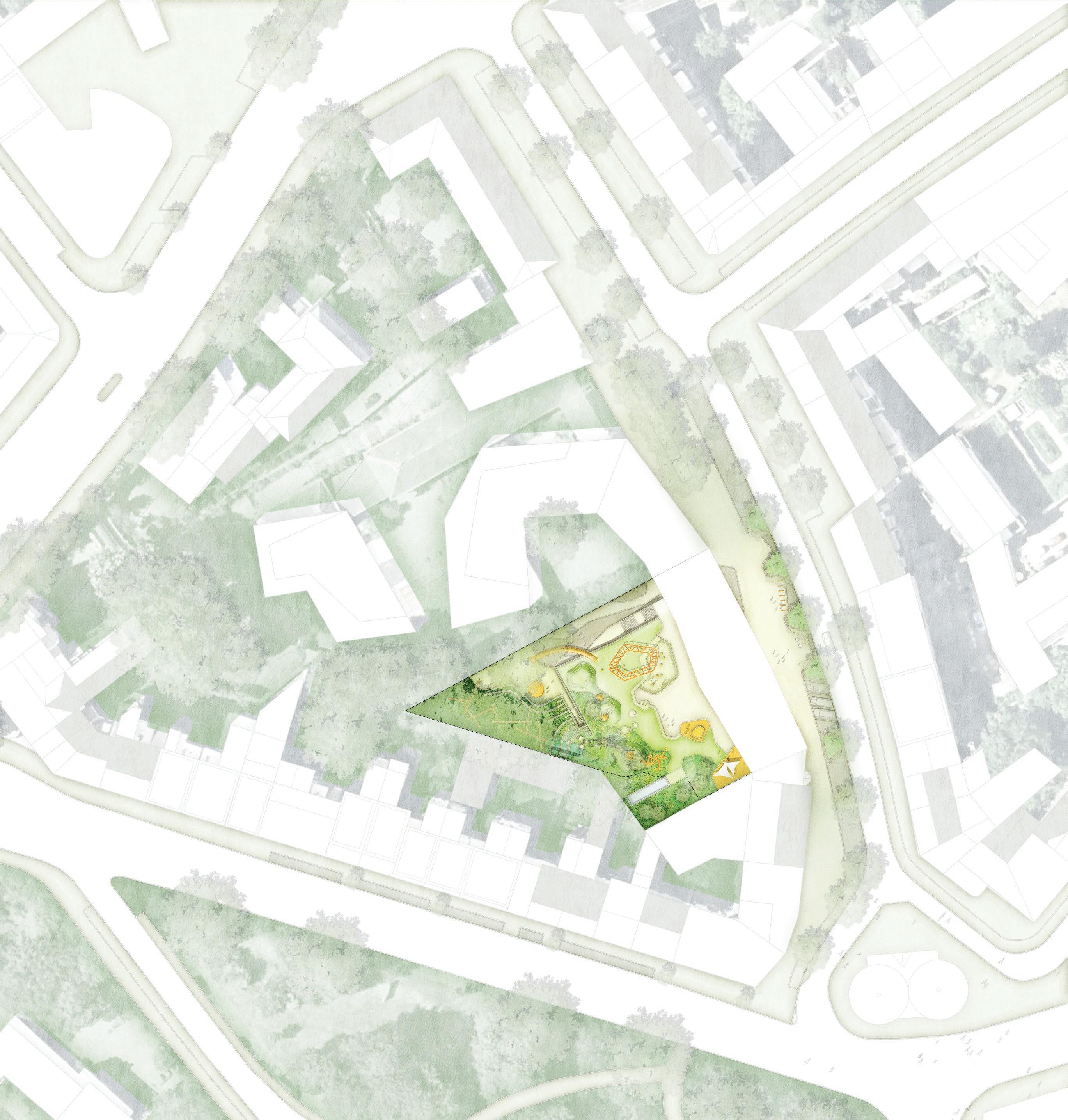

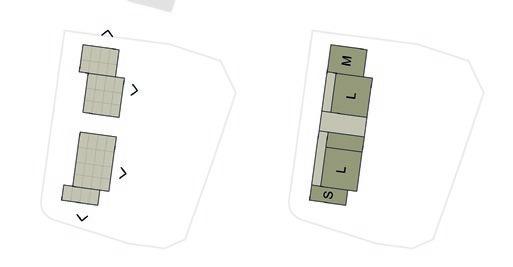

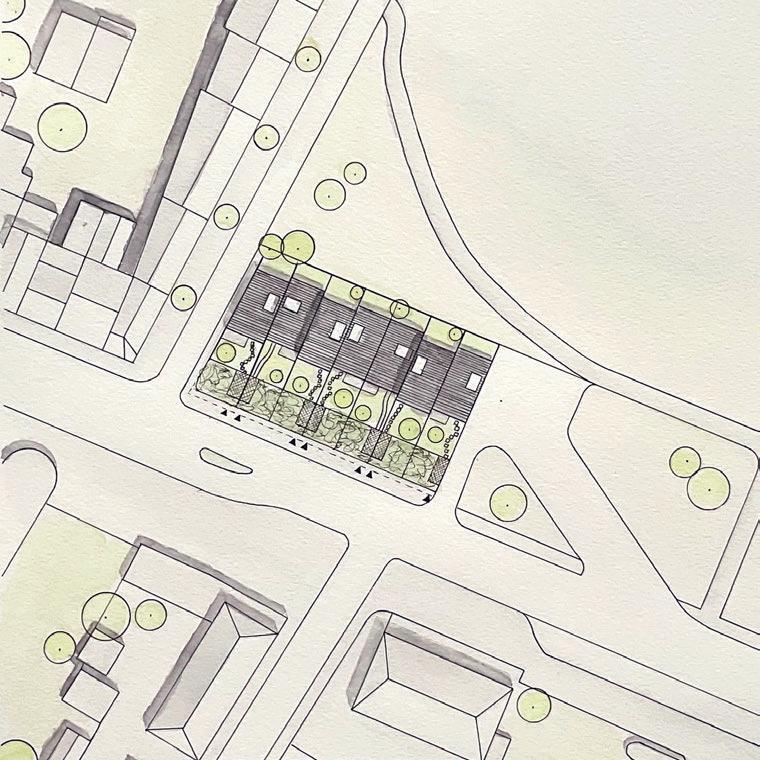

Schwarzplan

Gartenseite Sporthallen

Großzügiger Außenbereich

SPORTHALLEN

KITA Ü3 KITA U3

UMKLEIDEN EINGANG

Adresse + Bring- und Holverkehr

Franzstraße

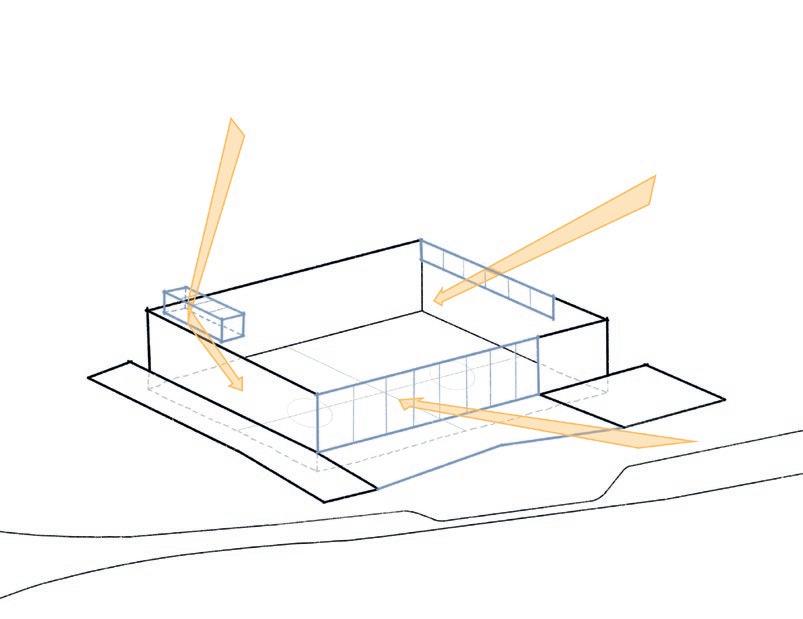

Natürliche Belichtung

Vorbereich

Franzstraße

Belichtung Sporthallen

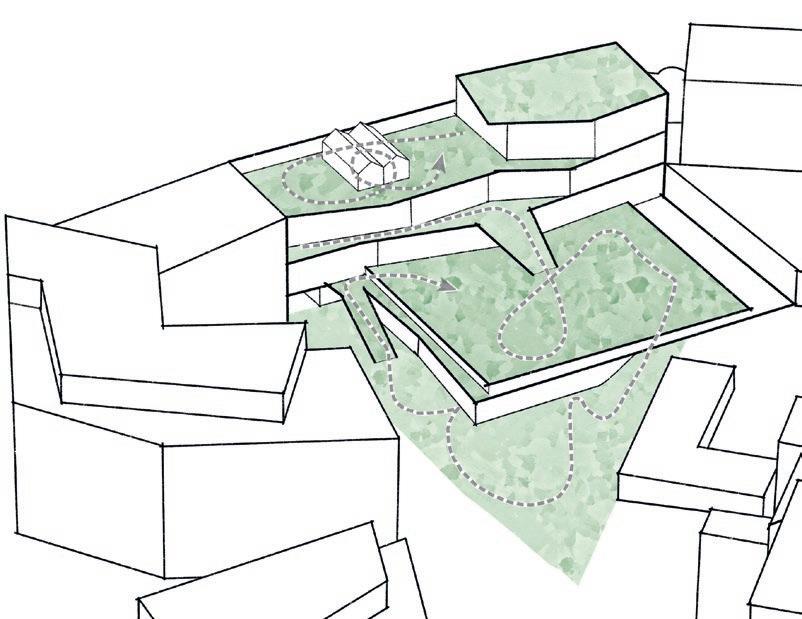

Abenteuerpfad

Fahrräder

Eingang Sporthalle

Eingang Kindergarten

Fahrräder Besucher

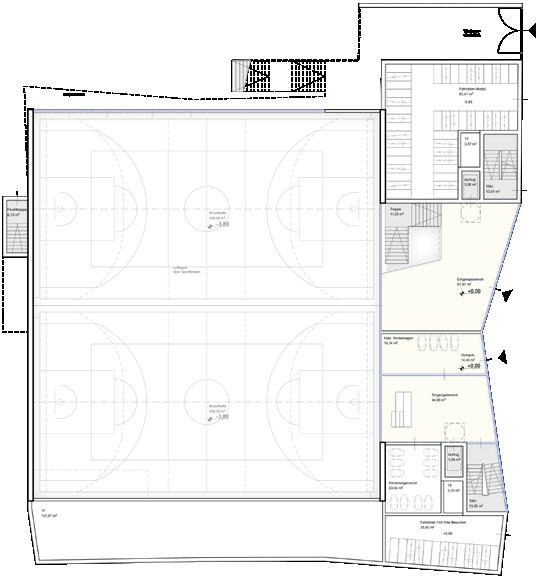

Grundriss Erdgeschoss | Eingangsbereich, Separate Eingänge Sporthalle / Kita

Grundriss 1. Obergeschoss | U3-Gruppen, Mehrzweckraum

Rutsche

Franzstraße

Boxgraben

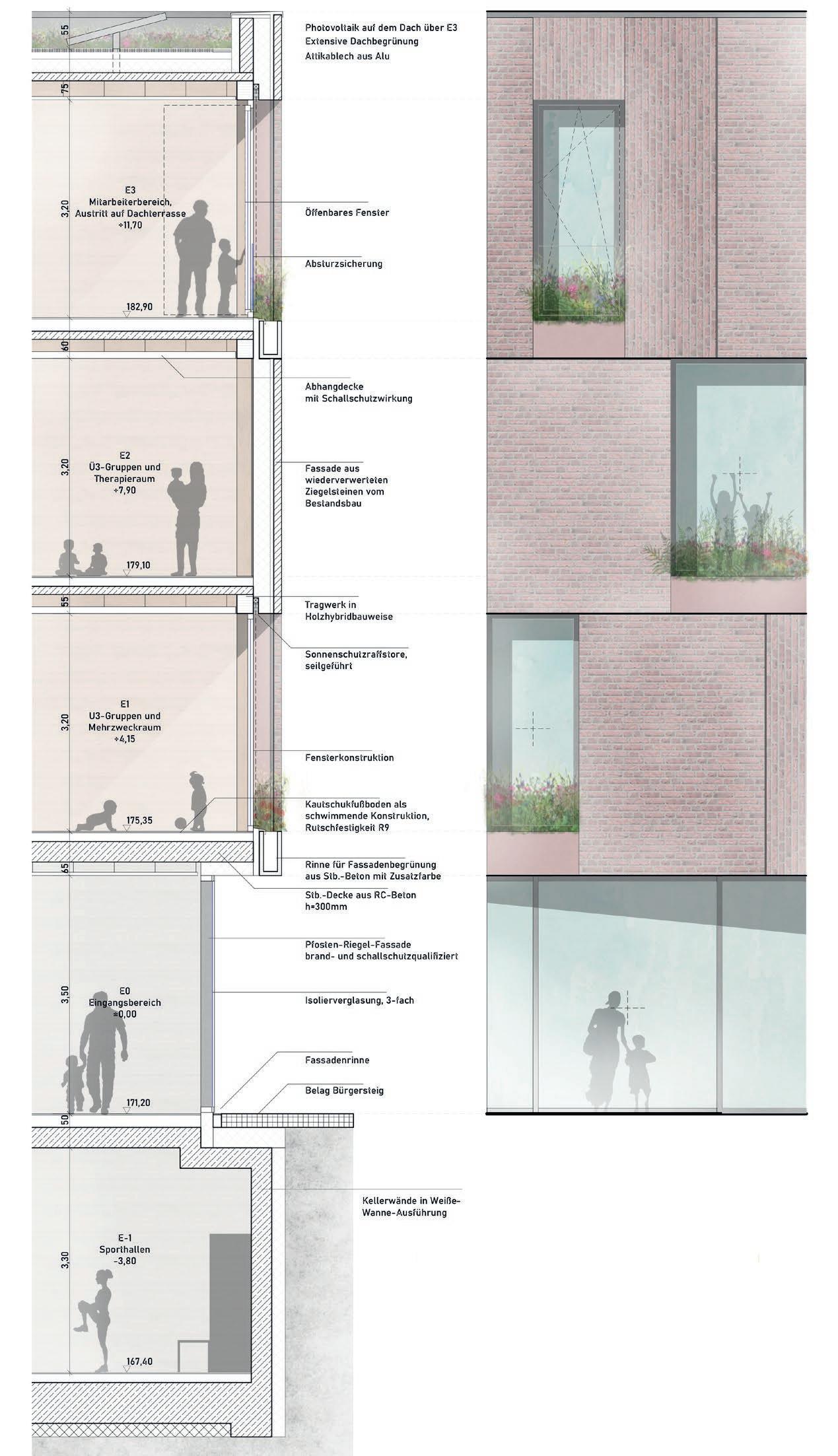

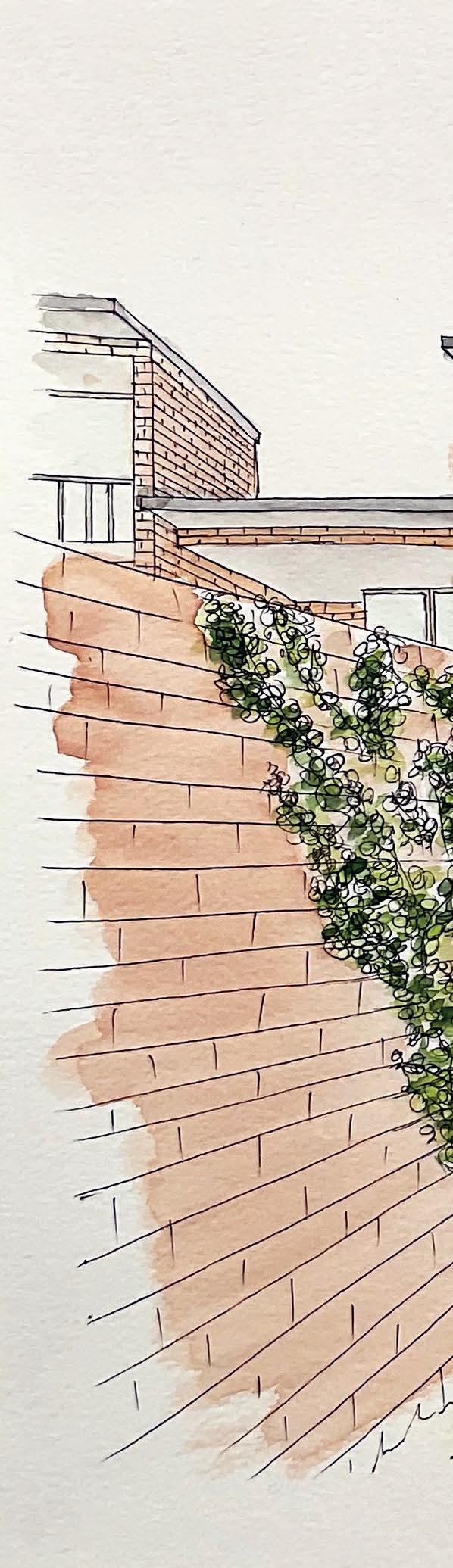

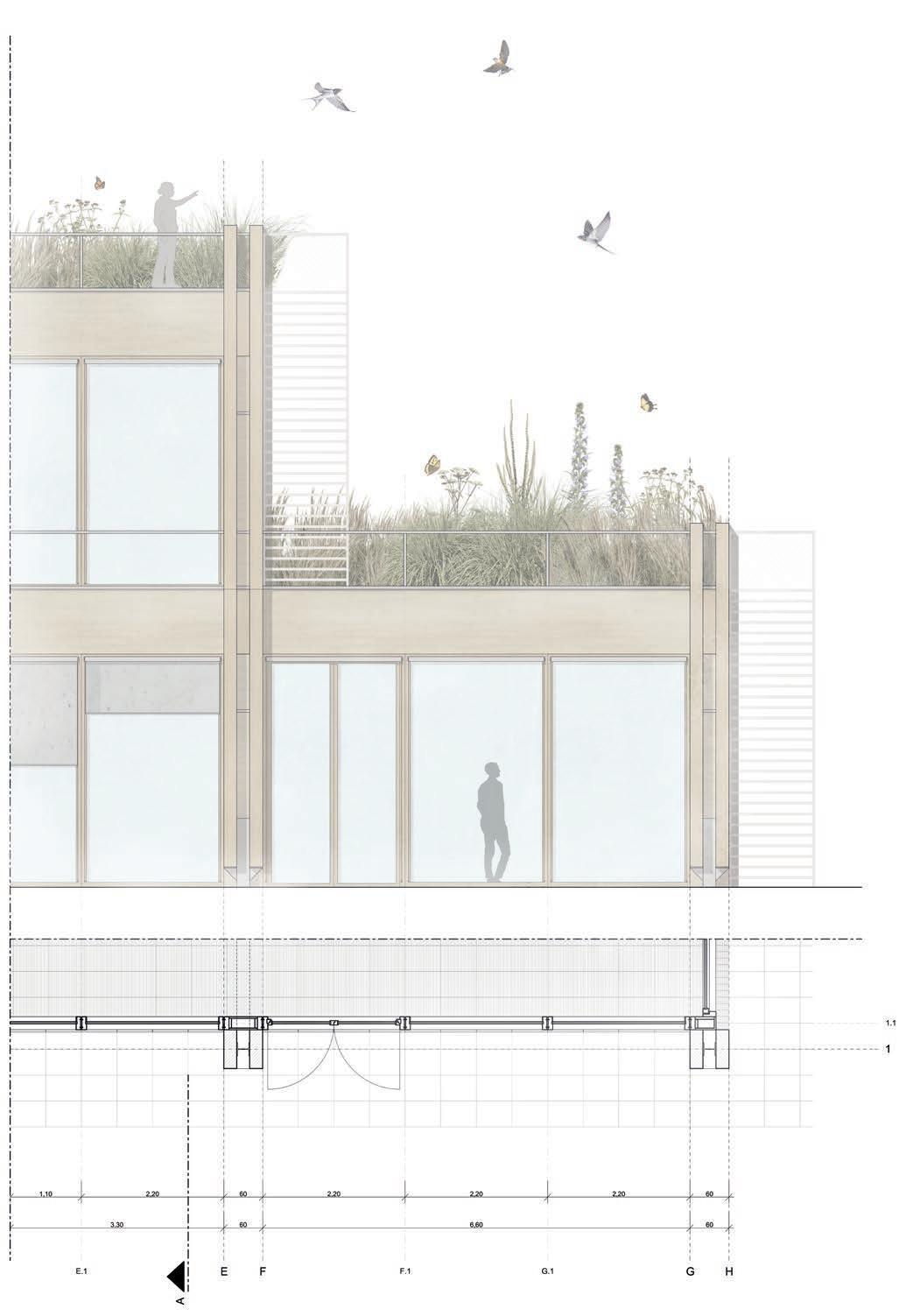

Fassadenschnitt | Reuse Ziegel

03 | Rhein Terrassen

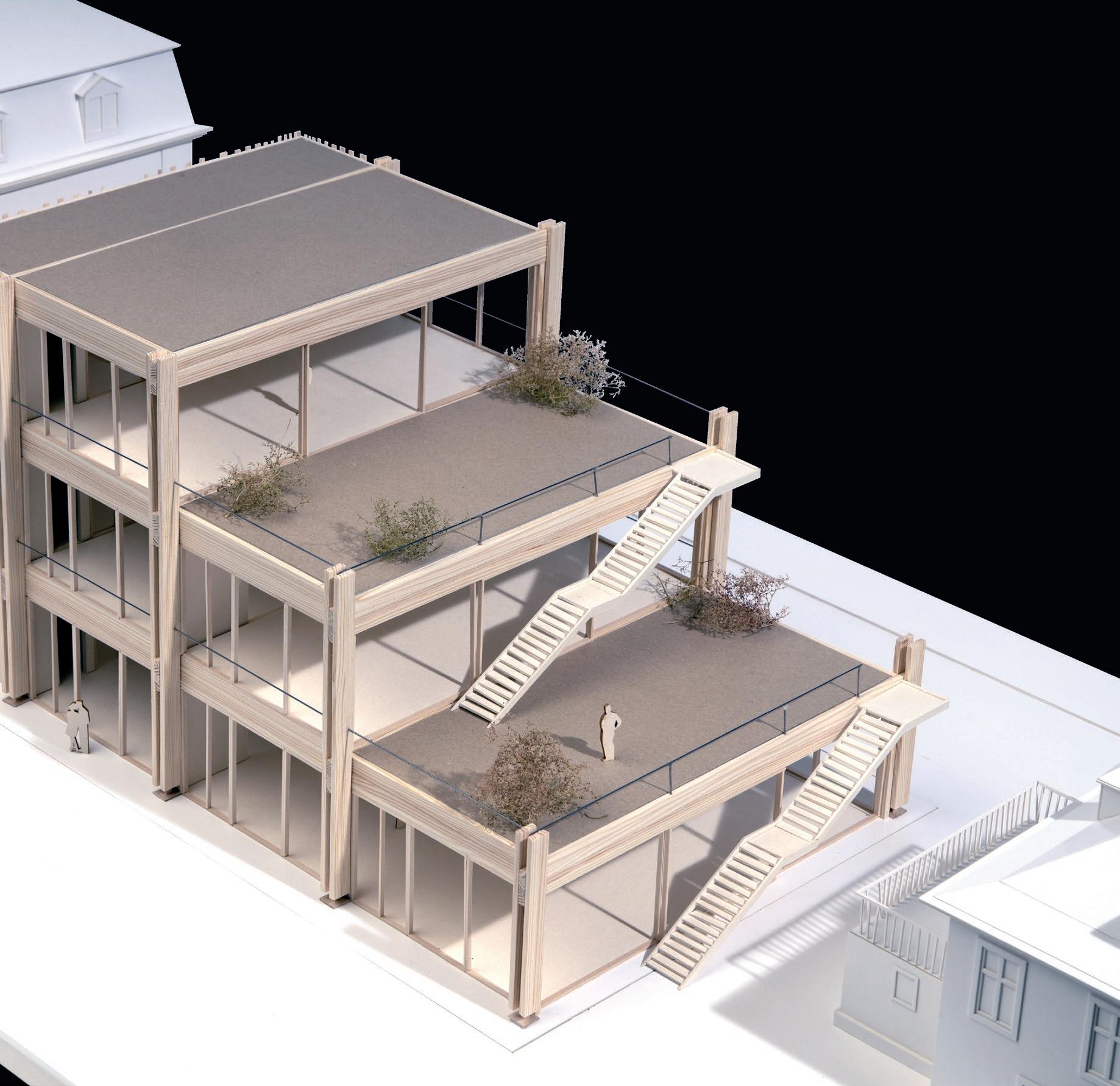

Das neue Hörsaalgebäude der Universität Bonn erstrahlt in neuem Glanz zwischen dem östlichen Abschluss des Galerieflügels des kurfürstlichen Schlosses und dem ehemaligen Lenné Haus, das sich in direkter Nähe zum Alten Zoll befindet. Zwischen den beiden Bestandsgebäuden erstreckt es sich als einladendes, offenes Terrassenhaus in Richtung Rhein. Auf den großflächigen Terrassen kann man die Aussicht auf diesen und auf den Hofgarten genießen. Durch eine klare Grundstruktur besitzt es flexibel anpassbare Räume für jede Gelegenheit.

Ursprünglich befand sich auf diesem Grundstück eine Orangerie der kurfürstlichen Schlossresidenz. Verschmolzen mit einer vermittelnden Haltung hat sich aus der ehemaligen Orangerie ein begrüntes Terrassenhaus mit großer Anlehnung an die Hängenden Gärten der Semiramis entwickelt. Die Offenheit, die das Gebäude ausstrahlt, bezieht sich auch auf den Park, der an der südlichen Seite liegt. Dort befindet sich der Haupteingang des Gebäudes.

Bachelorarbeit: Lehrstuhl Baukonstruktion Univ.-Prof. Dipl.-Ing. Hartwig Schneider | Co-Prüfer: Univ.-Prof. Dipl.-Ing. Uwe Schröder Lehrstuhl für Raumgestaltung | Team: Solo | Tools: Archicad, Photoshop, Procreate, Modell | Datum: Wintersemester 2020/21

KONZEPT

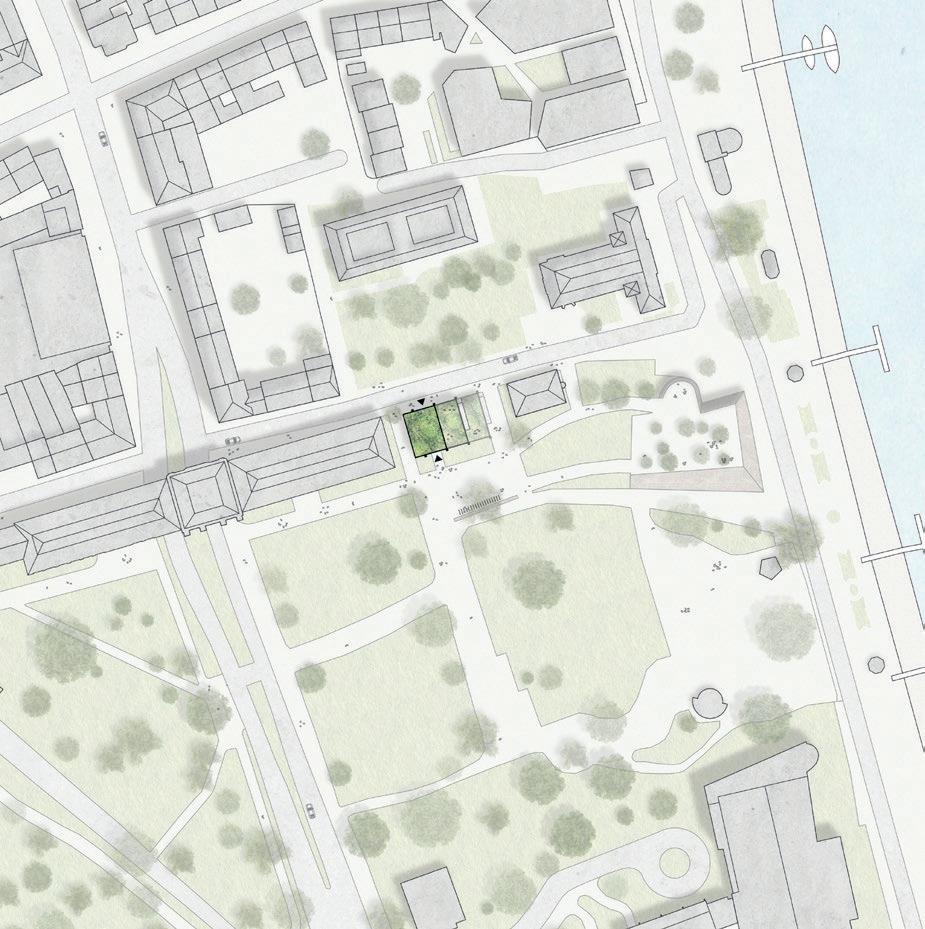

Städtebaulich ist der Entwurf darauf bedacht, eine vermittelnde Haltung zwischen den beiden Bestandsgebäuden einzugehen. Das abgestufte Volumen des Terrassenhauses reagiert auf den großen Höhenversprung zwischen dem Ostflügel und dem Lenné Haus. Durch seine Orientierung nach Osten bildet es eine Überleitung zwischen beiden und vollendet die städtebauliche Achse des Schlosskomplexes bis zum Rhein. So entsteht ein kontrastreicher Gegenpart zum Alten Zoll, der sich hinter dem Lenné Haus, mit Blick auf den Rhein emporhebt.

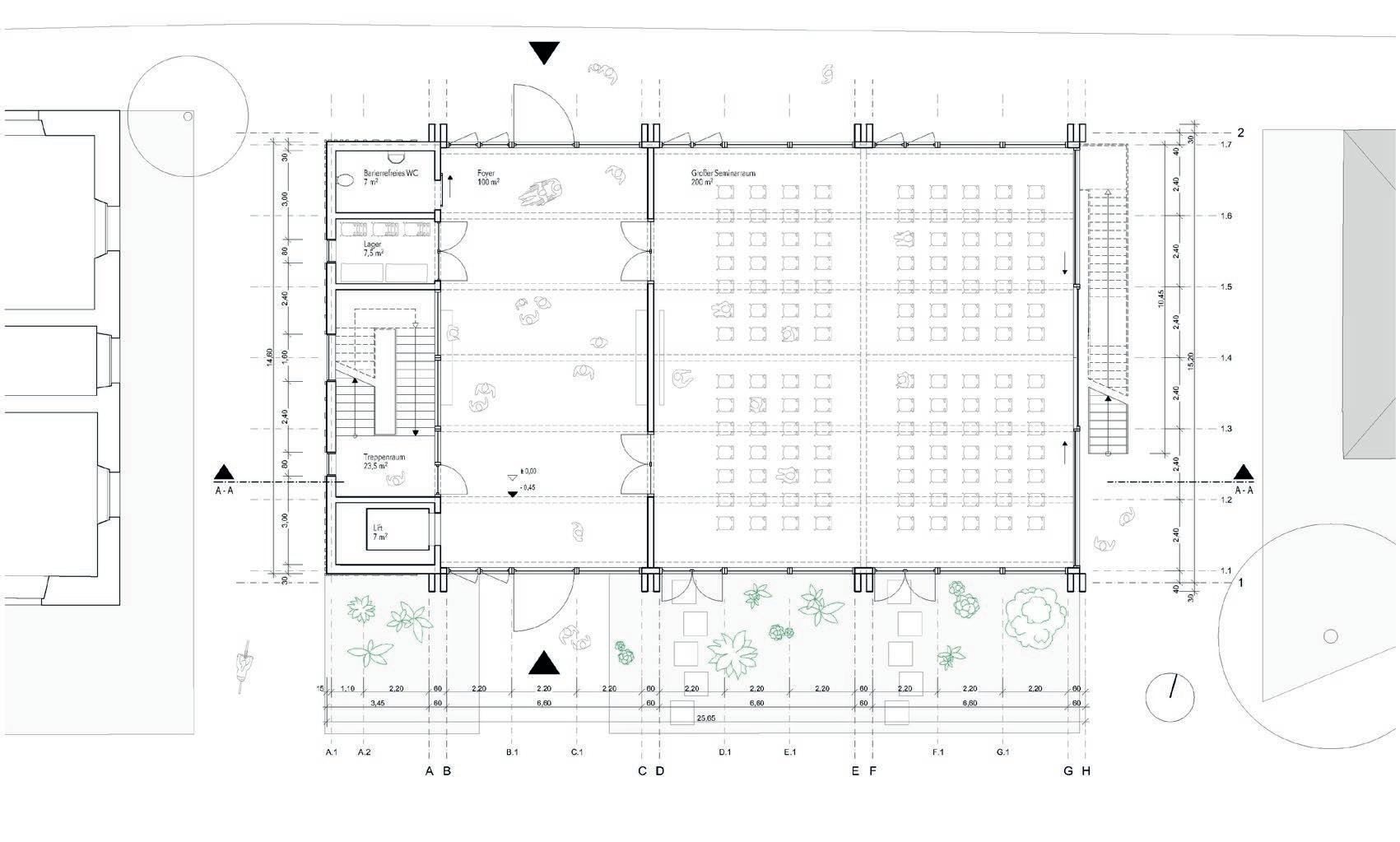

Grundriss Erdgeschoss | Foyer und großer Seminarraum

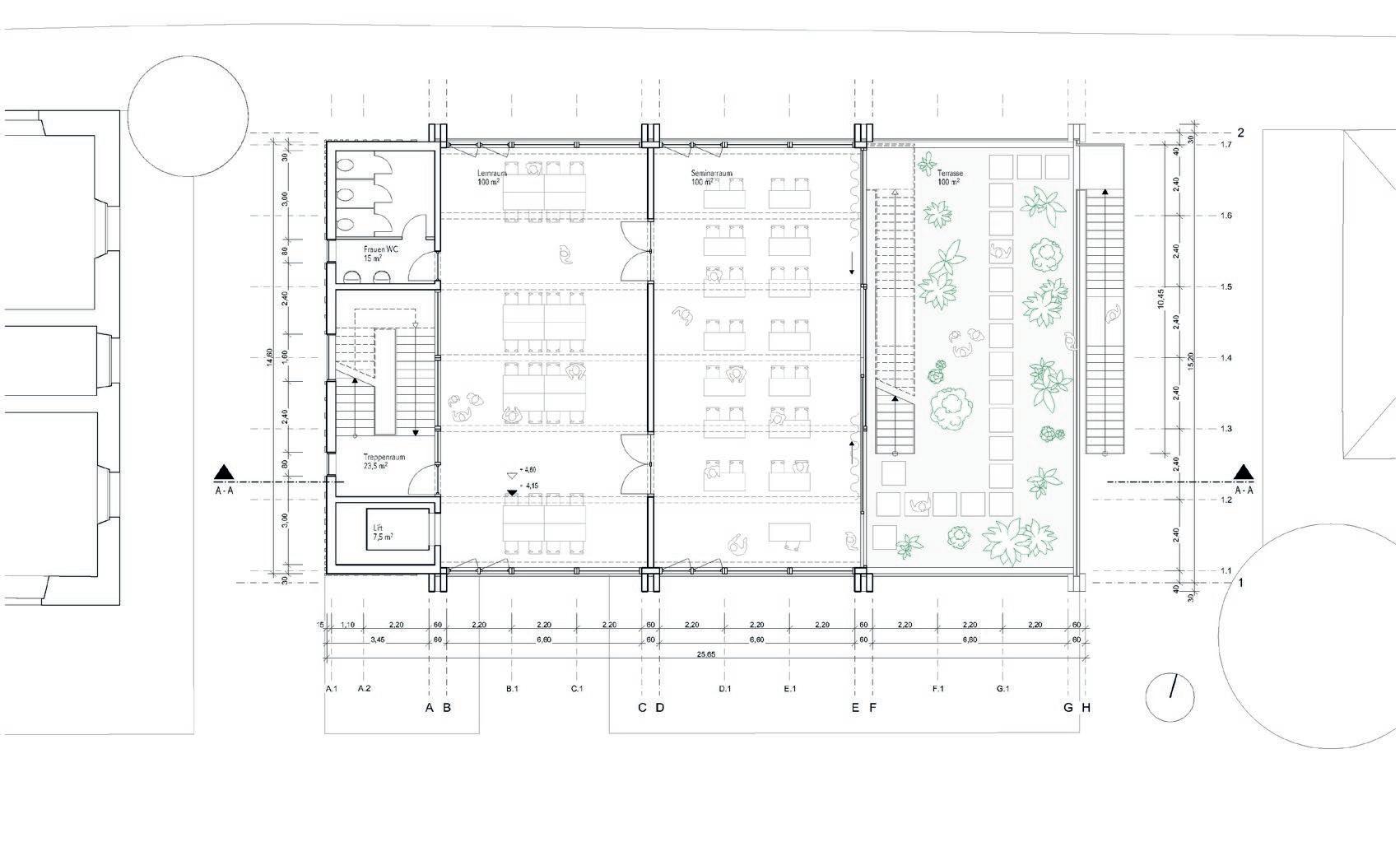

Grundriss 1. Obergeschoss | Koppelbarer Seminar- / Lernraum

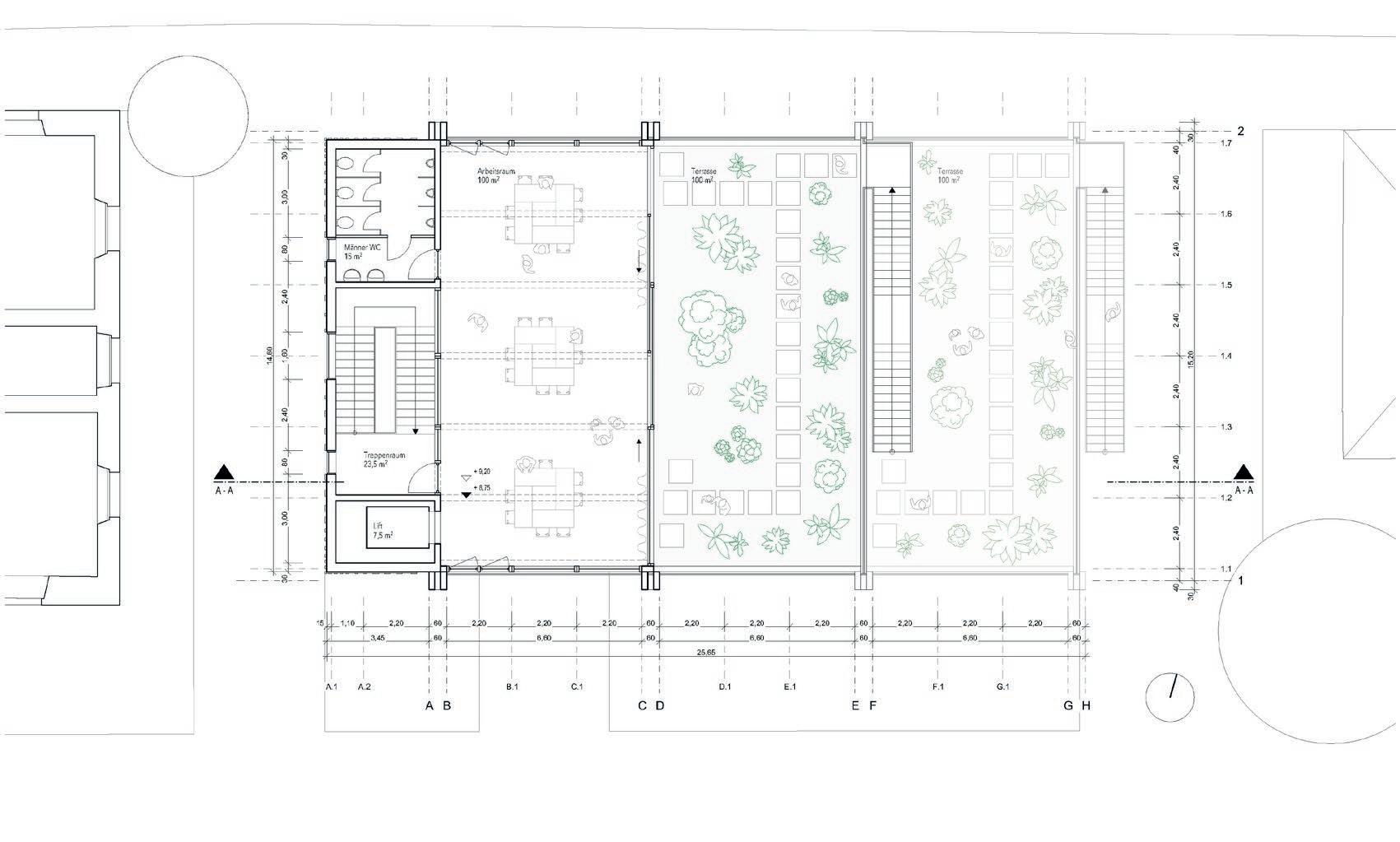

Grundriss 2. Obergeschoss | Arbeitsräume für Studenten

Fassadenschnitt | Doppelboden

Attikaabdeckung Hauptträger BSH 20/100

Fassade: Elementfassade Holzrahmenelemente Proﬁl 8/20

Stütze KVH 20/60

Dachaufbau: Bepﬂanzung Substratschicht 320mm Wurzelschutzfolie Dränage 80mm Filterﬂies Kunstoffabdichtung Dämmung PS-Hartschaum 50mm Kertoplatte 50mm Dämmung Mineralfaser 250mm Akkustikpaneel Nebenträger BSH 20/50 Geländer Edelstahlnetz Sonnenschutz Graues Textil

Bodenaufbau: Doppelboden Trägerplatte aus Holz 50mm Hohlraum Installationen 350mm Trittschalldämmung 50mm Kertoplatte 50 mm Nebenträger BSH 20/50 Akkustikpaneel

Fundamentaufbau: Doppelboden Trägerplatte aus Holz 50mm Hohlraum Installationen 330mm Dämmung PS-Hartschaum 50mm Abdichtung Bitumenbahn Bodenplatte Stahlbeton 250mm Perimeter Dämmung XPS 100mm Trennlage Kapillarbrechende Kiesschicht

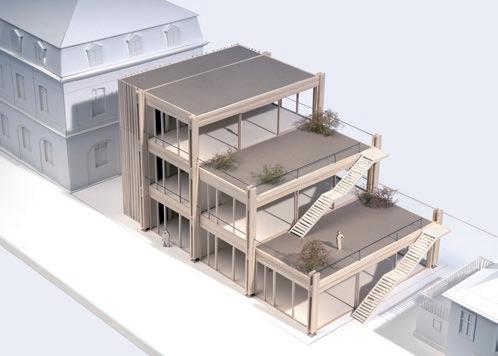

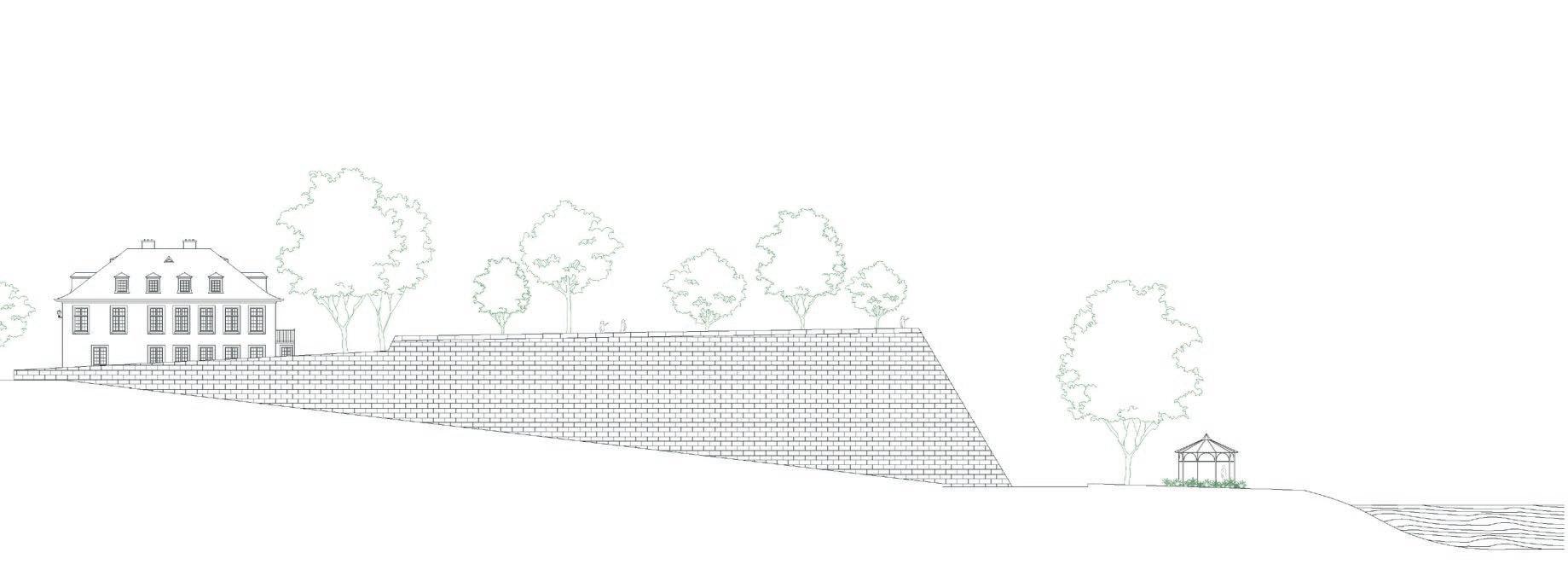

Südansicht | Terrassen Kubatur passt sich an Topografie an

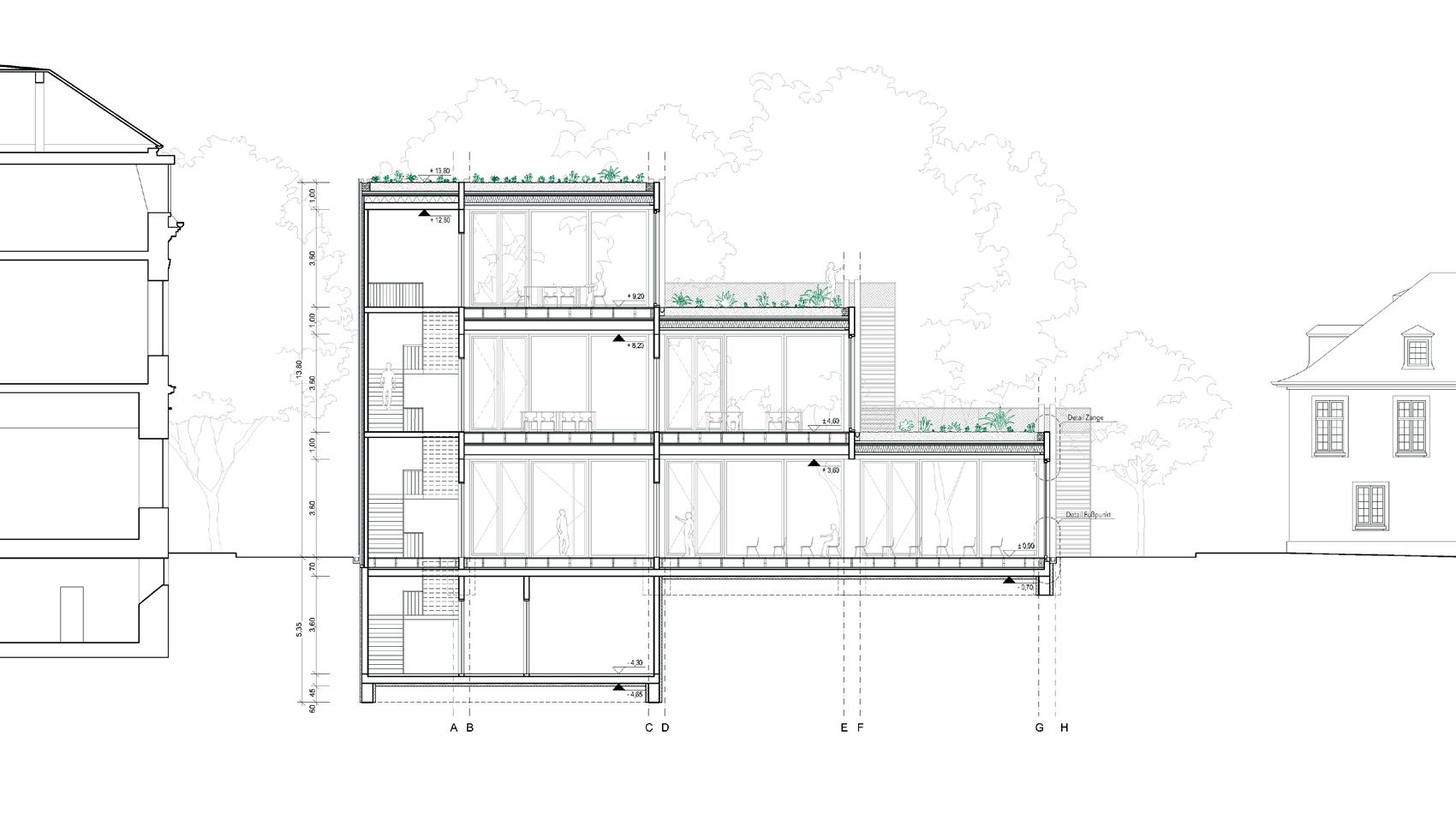

Längsschnitt | Lernen im Grünen

04 | Urban Future Bend

Es ist soweit! Der Aachener Bend zieht um. Auf dem großen Kirmesplatz entsteht jetzt ein komplett neues Quartier, das den gemeinsamen Weg in die Zukunft gestalten soll, der Urban Future Bend.

Aus den Analysen ergeben sich viele Problme und Stärken, die die Grundidee der Neugestaltung prägen. Dazu gehören jedoch nicht nur lokale Trends, sondern auch globale, wie die Digitalisierung oder der Klimawandel. Ein möglicher Lösungsansatz für diese Probleme ist die Autarkie, die zunächst in einem „Reallabor“ erprobt werden soll, um später auf die ganze Stadt angewendet werden zu können. Unter Autarkie ist die Eigenversorgung mit den zum Überleben wichtigen Bedürfnissen zu verstehen, um das Quartier selbst krisenresilienter zu machen.

Als „Reallabor“ wird ein Gebiet bezeichnet, in dem eine mögliche Lösung, in diesem Fall die Autarkie, für bestehende oder vorhersehbare Probleme analysiert wird, indem sie real umgesetzt wird. Ziel des „Reallabors“ ist es aber nicht, ein komplett autarkes Quartier zu schaffen, sondern ein Experimentierfeld für autarke Systeme zu bieten. Der Bendplatz ist durch seine direkte Lage zu Forschungseinrichtungen, Industrie und Wohngebiet für ein Reallabor besonders geeignet. So soll auf der ehemaligen „grünen Wiese“ ein Schritt in Richtung Zukunft gemacht werden.

Professor: Lehrstühle für Städtebau, Landschaftsarchitektur und Planungstheorie | Team: Karin Chau, Soonkyo Jeong, Jannes Kruse, Ellen Meyer, Julia Töpke, | Leistungen: Konzeptentwicklung, Mobilität, Vertiefung Reallabor, Maßnahmenkatalog, Rendering | Tools: AutoCad, Revit, Lumion, Ps, Illustrator | Datum: Wintersemester 2020/21

DIE VISION | teilweise autarke Versorgung von ganz Aachen

Entwicklungsphasen

STEP 1

Repräsentative Lage durch Nähe zur Innenstadt und Stadteingang nutzen und Akteure auf Bend zusammenbringen Gemeinsame Erprobung von Autarkiekonzepten in kleinem Maßstab

DIE VISION | teilweise autarke Versorgung von ganz Aachen

Industrie Lindt

Nähe zu Stadteingang nutzen

STEP 2

Erprobung im ganzen Quartier Potenzialﬂächen nutzen

LEITBILDER QUARTIER

Entwicklungsphasen

STEP 1

Repräsentative Lage durch Nähe zur Innenstadt und Stadteingang nutzen und Akteure auf Bend zusammenbringen Gemeinsame Erprobung von Autarkiekonzepten in kleinem Maßstab

Nähe zu Stadteingang nutzen

Forschungsinstitute Melaten

Entwicklungsphasen

Industrie Lindt Nähe Innenstadt

Erprobung im ganzen Quartier Potenzialﬂächen nutzen STEP 2

Innenstadt Forschungsinstitute Melaten

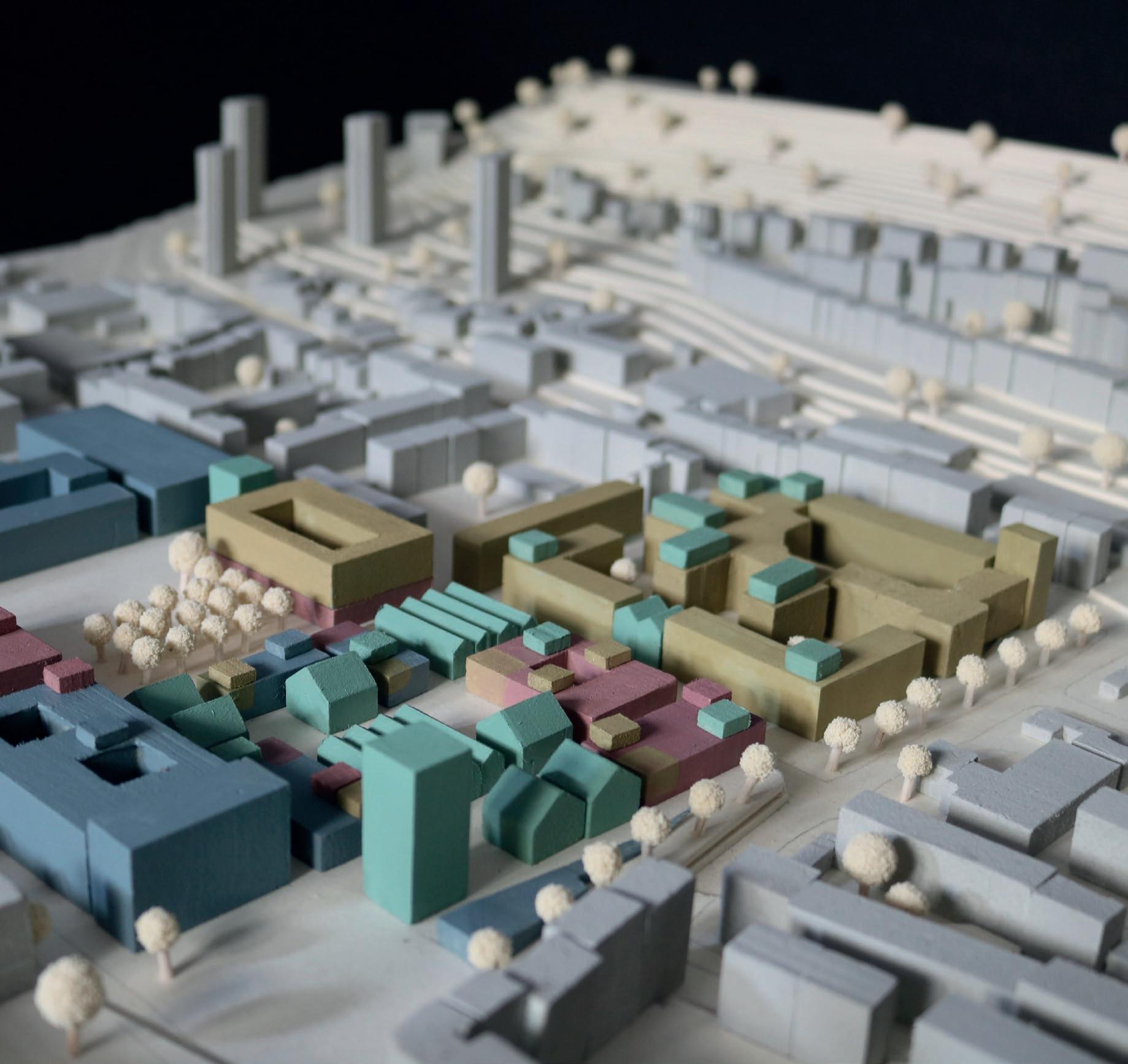

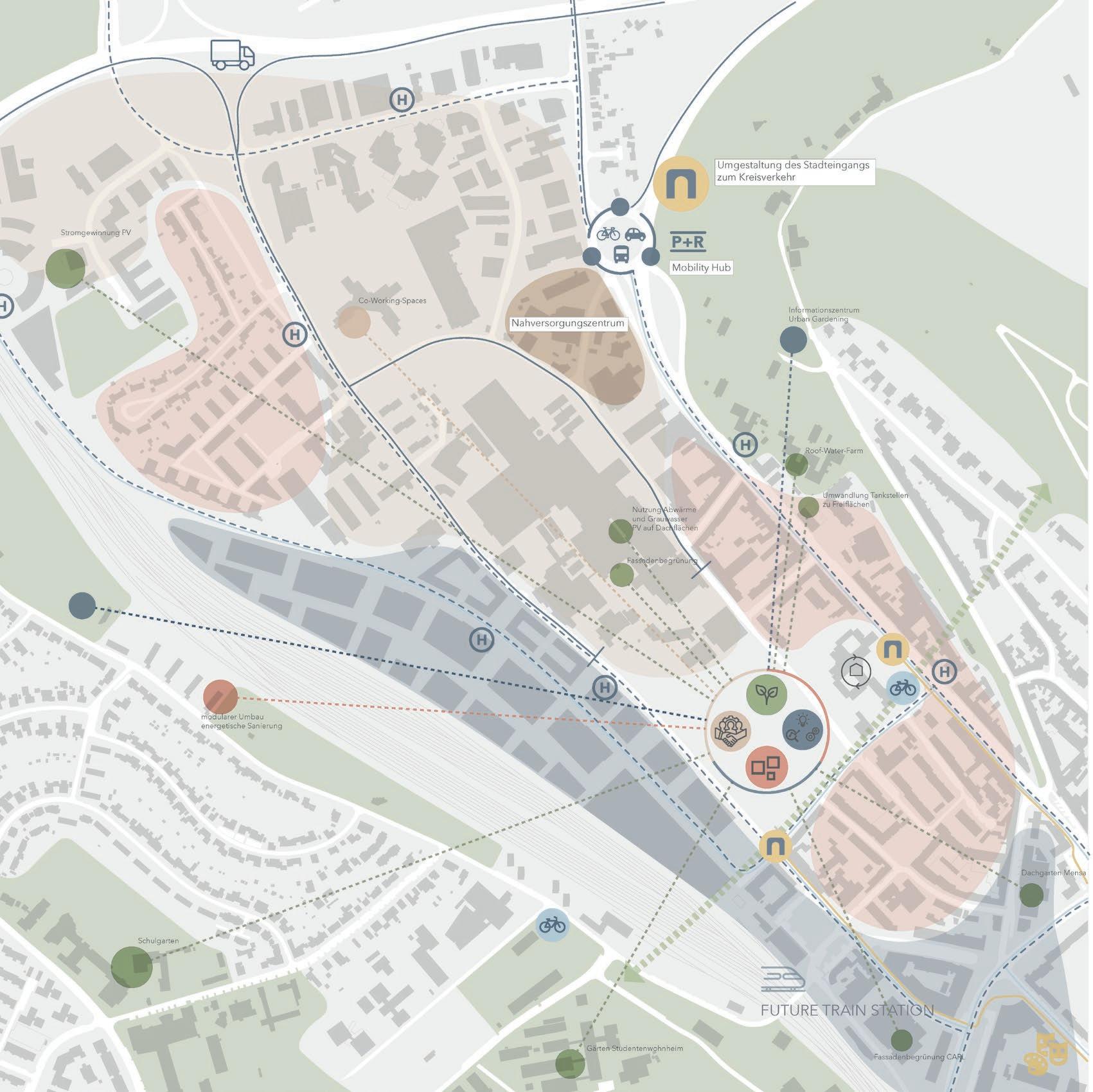

Großer Rahmenplan | zukünftige potenzielle Weiterentwicklungen im Gebiet

Ausbreitung im ganzen Stadgebiet STEP 3

Ausbreitung im ganzen Stadgebiet

Neubau Lindt Fabrik

Museum

Neues Wohnen

Multifunktionale grüne Mitte

Wissenschaftsmuseum ZukunftsWelten

Reallabor Bend

Co-Working Co-Labs

Rwth Campus West Neubau

Pop-Up Park

C2C Sanierung ehm. Arbeitsamt

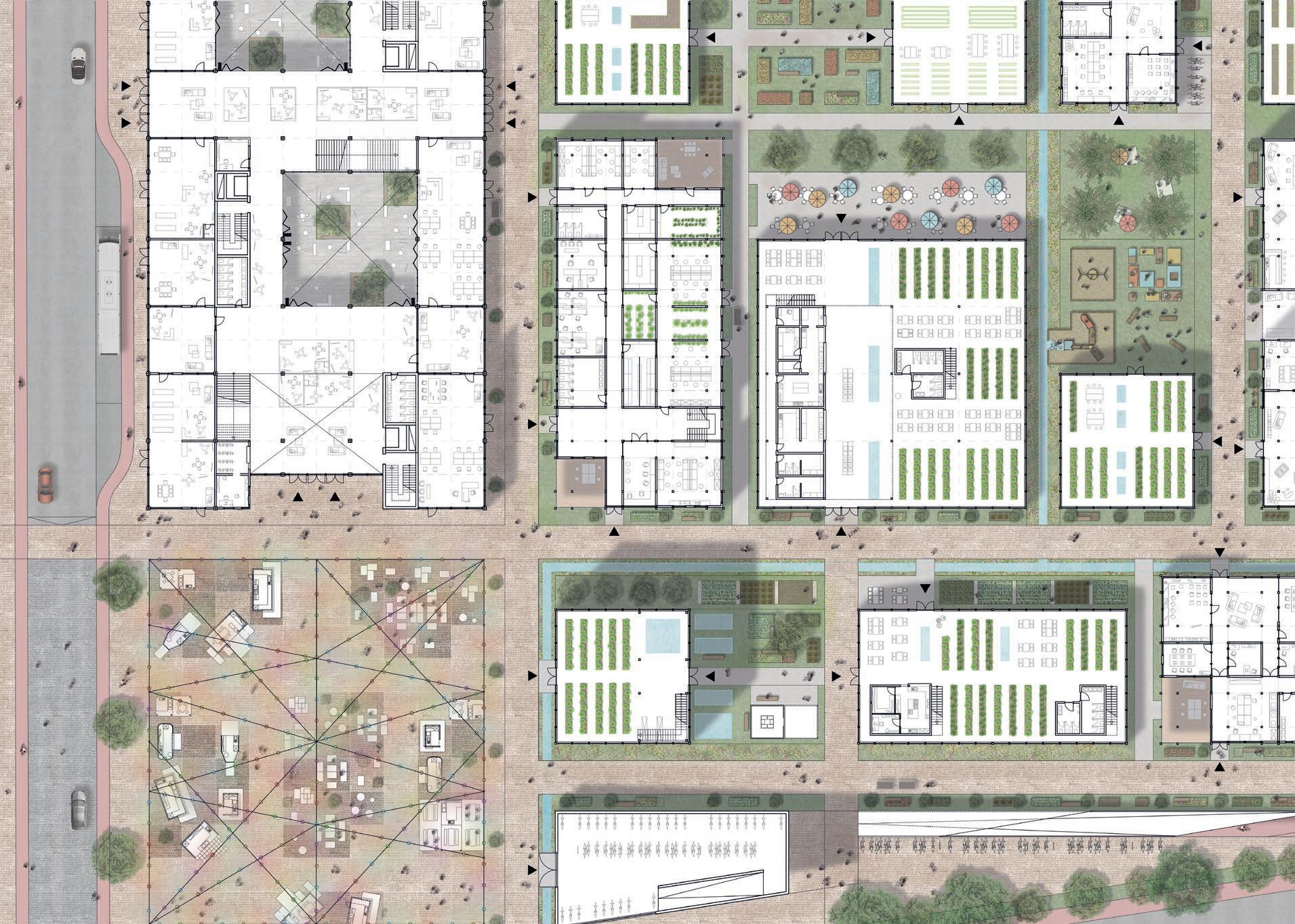

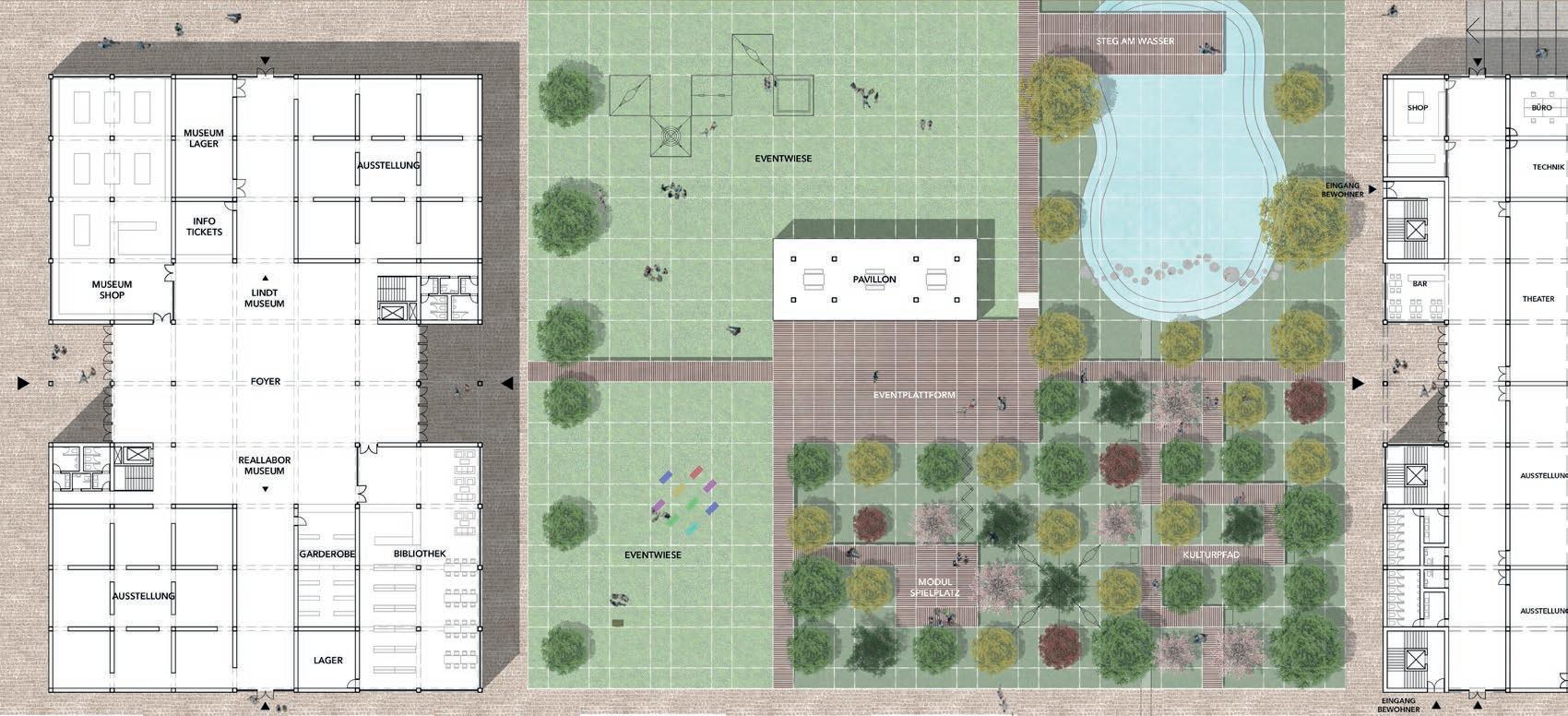

Entwurfsplan | Neubau Lindt Fabrik | Museum ZukunfstWelten

NACHHALTIGE ENERGIEVERSORGUNG

Maßnahmen

FLEXIBLE ARCHITEKTUR MUSEUM ZUKUNFT WELTEN

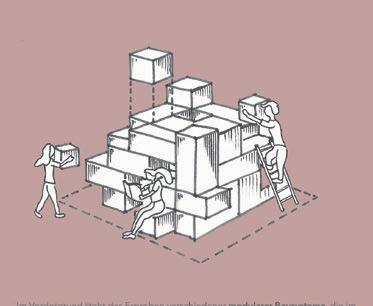

EXPERIMENTIERFELDER

Lindt

Vertiefung Wissenschaftsmuseum ZukunftsWelten u. Multifunktionale grüne Mitte

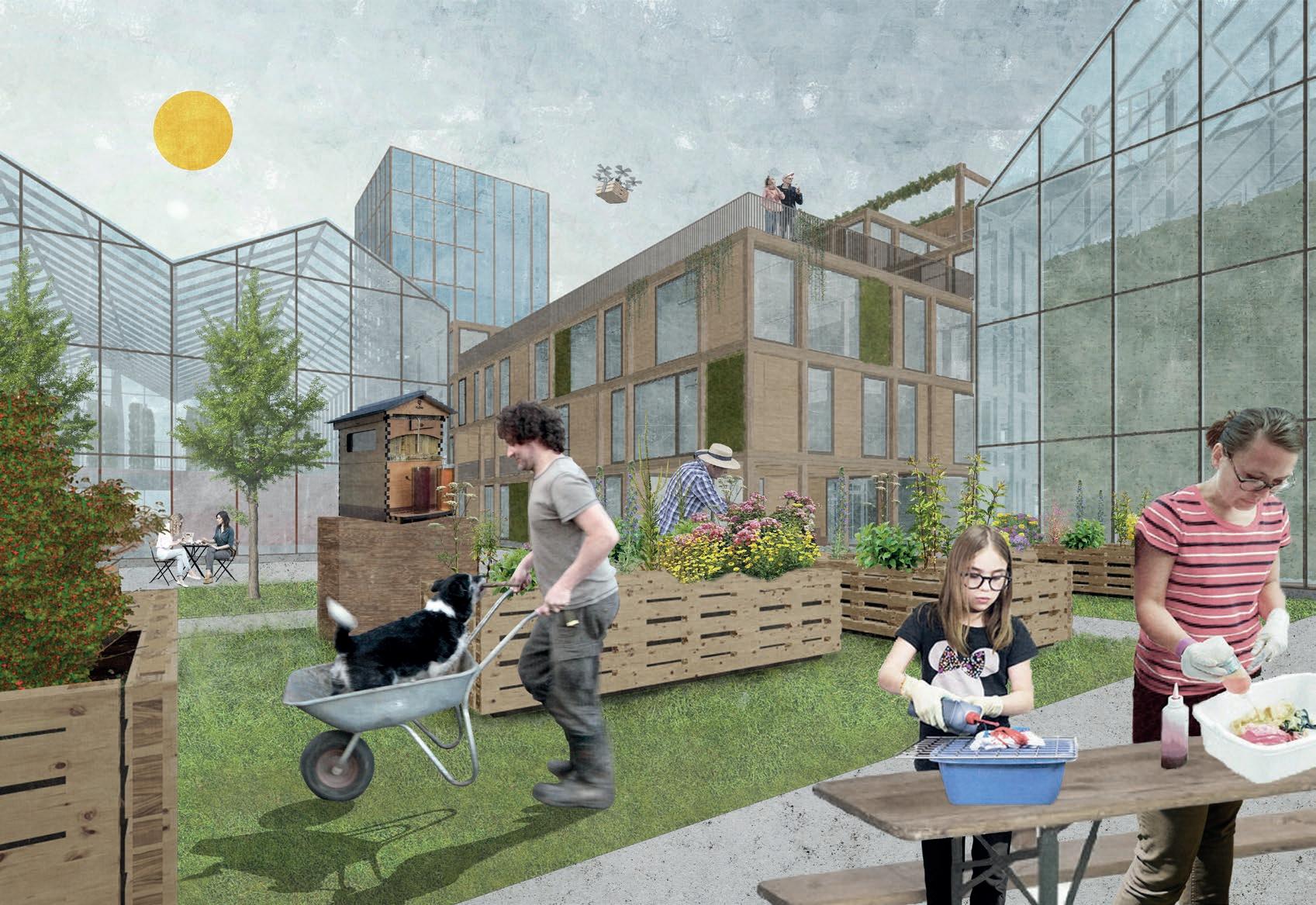

Rendering Reallabor Bend

zweigeschossiges FOYER

ZukunftsWelten am

ZukunftsWelten

Richtung CAMPUS WEST Richtung PARK AUSTELLUNGSRÄUME

zweigeschossiges FOYER

Das Erdgeschoss der interaktiven Zukunftswelten Ausstellungen orientiert sich als Teil der Kulturachse zum zentralen Park und der Straße. Zudem öffnet es sich zu der Verbindung von Lindt und Co-Working mit den betonenden Funktionen Museum und grüner Bibliothek.

ZUKUNFTSWELT

Das 1. Bis 3. Obergeschoss bilden die zentrale Ausstellungsﬂäche des Science Centers Zukunftswelten. Nach Experimenten und Informationen zu sozio-ökologischen Wenden oder Transformationen können hier in einem Dachgarten und Café mit Aussicht auf den Park die vielen Eindrücke verarbeitet werden.

Konzept Museum ZukunftsWelten

Im obersten Geschoss der Zukunftswelten beﬁndet sich mit dem Gewächshaus eine letzte Naturwelt. Hier können eine Vielfalt (vom Aussterben bedrohter) Pﬂanzen und Insekten gehalten werden um das Bewusstsein weiter zu schärfen. Außerdem kann der Schokowelten Teil über einen eigenen Kakaoanbau erweitert werden.

Das Science Center Zukunftswelten ist der Motor für das Reallabor und die Stadt Aachen. Hier entsteht speziell mit Lindt und RWTH verschiedene interaktive Welten zum Thema ,,Wie wollen, dürfen müssen wir in Zukunft Leben?“. Lindt stellt in einer eigenen Schokowelt seine Nachhaltigkeits-ambitionen zur Schau.

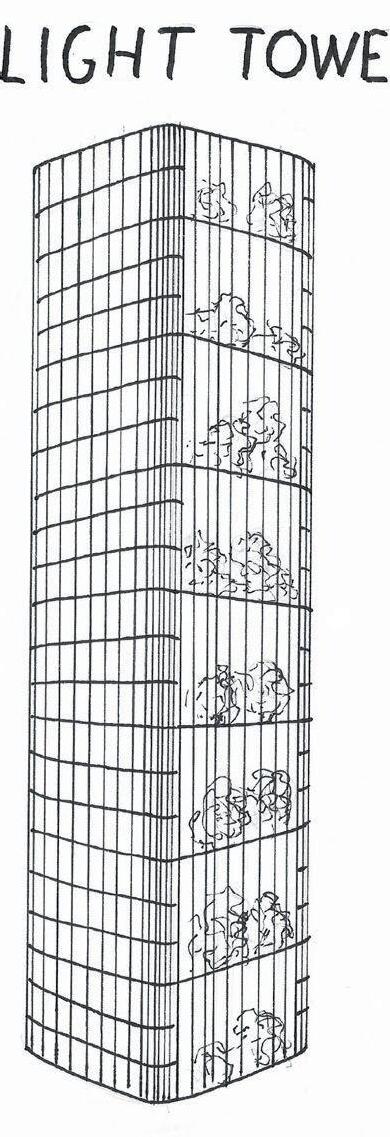

05 | Light Tower

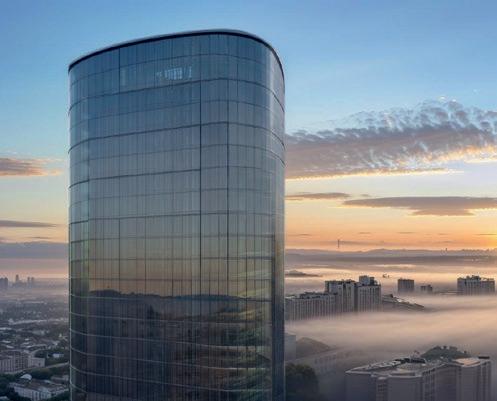

Der Light Tower ist das neue Leuchtturmprojekt im Düsseldorfer Medienhafen. Das Gebäude fällt nicht nur durch einen ressourcenschonenden Betrieb auf, sondern produziert sogar unterm Strich 2,7 kWh/(m²a) mehr als es verbraucht und ist damit ein Plusenergiehochhaus.

Durch sinnvolle Verbindung von innovativer Technik mit Low-Tech Lösungen ist es uns gelungen, ein extrem effizientes Gebäude zu entwerfen. Nach dem Motto „Form Follows Function“ spielen auch die Kubatur und Ausrichtung eine wesentliche Rolle bei der Effizienz. Deswegen haben wir aus 4 Varianten die für uns nachhaltigste und die mit den meisten Lebensqualitäten weiterentwickelt. Durch die Nutzung aller natürlichen Energiequellen ist es uns gelungen, ein so umweltfreundliches Energiekonzept umzusetzen: Energiepfähle für die Erdwärme, eine Doppelfassade zur Nachtkühlung und Lüftung und transluzente in der Fassade integrierte Pv Anlagen für die Sonnenenergie. Durch ein ausgeklügeltes Speichersystem mit Batterien und Wasserstoff ist es auch möglich, die Energie auf lange Dauer zu speichern.

Professor: Lehrstuhl für Gebäudetechnologie, Univ. Prof. Dr. -Ing. Architekt Dirk Henning Braun | Team: Ramona Dordscheid, Jacques Ernzer Leistungen: Rendering, Konzeptentwicklung, Skizzen, Energiekonzept und Berechnung, Sonnenanalysen | Tools: RenderAI, Photoshop, Handzeichnungen, Revit, Lumion, Enercalc | Datum: Wintersemester 2020/21

Der dreieckige Grundriss des Gebäudes garantiert einen hohen Sonnenertrag, aber lässt dennoch im inneren Platz für ein großes Atrium. Dieses ist mithilfe der Doppelfassade zuständig für die komplette Belüftung des Gebäudes. Vorne nach Süden ausgerichtet befindet sich auf jeder 6. Etage ein kleiner Innengarten, der nicht nur für eine angenehme Atmosphäre sorgt, sondern auch das Innenraumklima durch Filterung und Luftfeuchtigkeit verbessert. Somit beeinflusst er auf positive Weise das gesamte Raumklima des Gebäudes.

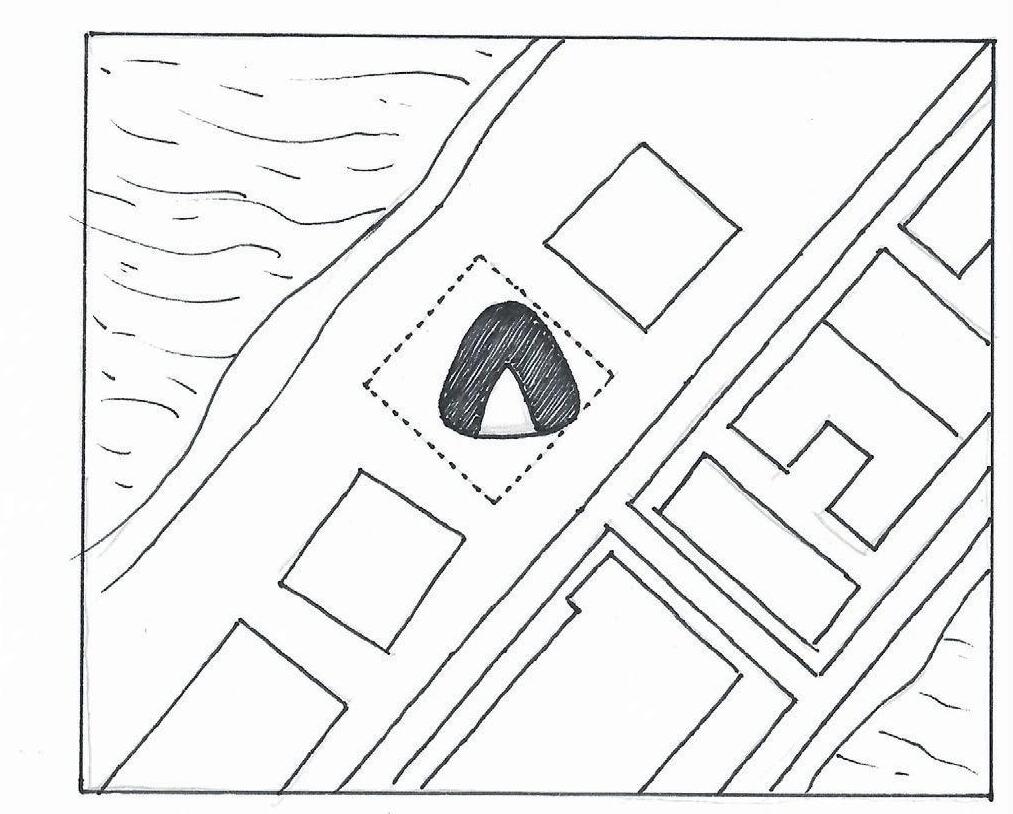

Lageplan Düsseldorfer Medienhafen

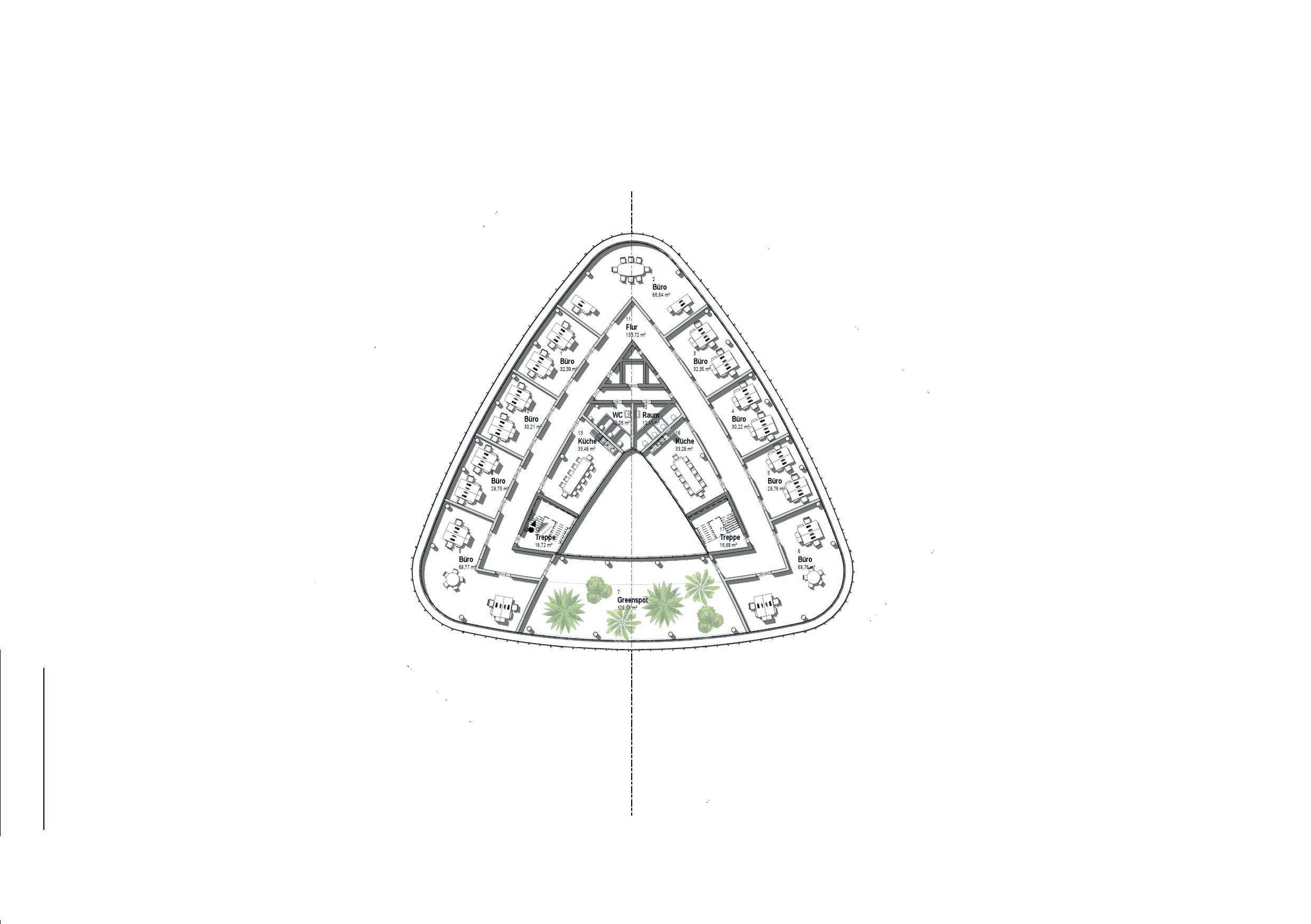

Regelgeschoss Light Tower

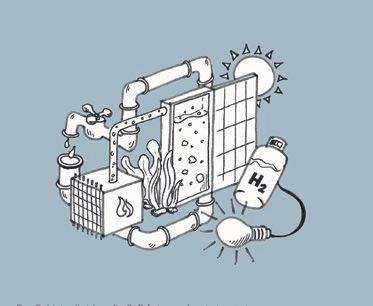

Quelle Energietechnik

Netzstrom

Sonne

Erdreich

Außenluft

Photovoltaik 21,3 kWh/(m²a)

Energiepfähle 24,6 kWh/(m²a)

Atrium

Doppelfassade

Biomasse

Pﬂanzen

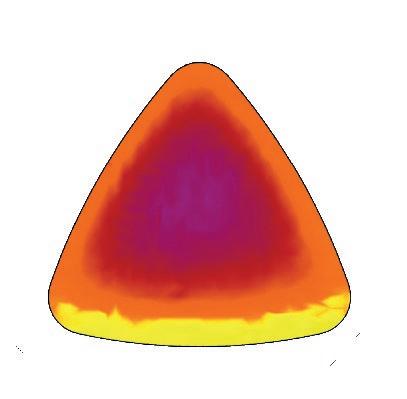

Lighting Analyse

Endenergiebilanz

Elektrolyseur (Sommer) Brennstoffzelle (Winter)

Wasserstoffspeicher 8,5 kWh/(m²a)

Batteriespeicher 550 kWh

Wärmepumpe

Übergabe und Verteilung Energiedienstleistung

Elektrischer Durchlauferhitzer

Betonkernaktivierung

Nachtkühlung

Heizung

Kühlung

Wärmetauscher Lüftung

Luftfeuchtigkeit Luftﬁlter

Aufwertung Innenraumklima

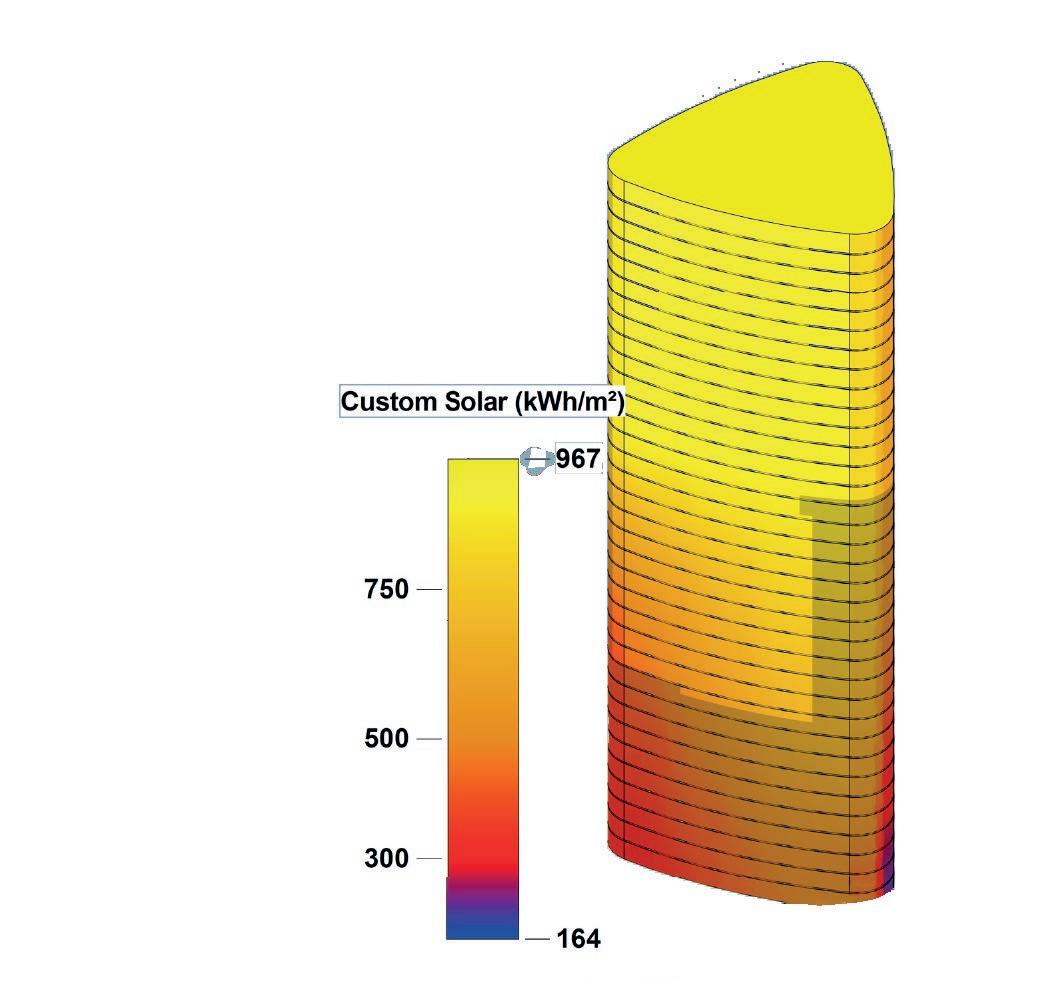

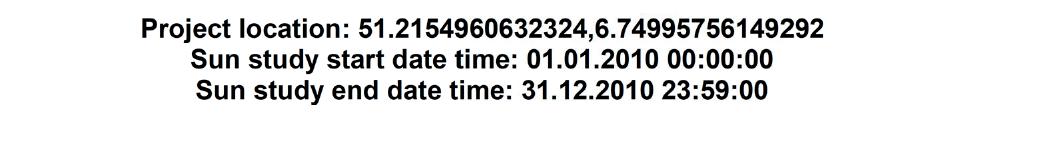

Solar Analyse

Verluste über Ba erie

Anrechenbarer Stroma us Ba erie

Anrechenbarer Stroma us PV

Lü en

Beleuchten

TWW-Erwärmung

Heizen

Kühlen

Doppelfassade

Unterﬂurkonvektor

Schnitt Sommer | Lüftungskonzept | Stromgewinnung

Betonkerntemperierung

30 % Transparente Pv Module

Batterie (Kurzzeitspeicher)

Stromüberschuss

Wärmepumpe (reversibel)

Elektrolyseur (Umwandlung Rheinwasser)

Wasserstoffspeicher (Langszeitspeicher)

Schnitt Winter | Lüftungskonzept | Stromgewinnung

dez. Lüftungsgerät

(Kurzzeitspeicher)

Wärmepumpe (reversibel)

Betonkerntemperierung

Wärme

Brennstoffzelle (Stromversorgung + Spitzenlasten Heizung)

Wasserstoffspeicher (Langszeitspeicher)

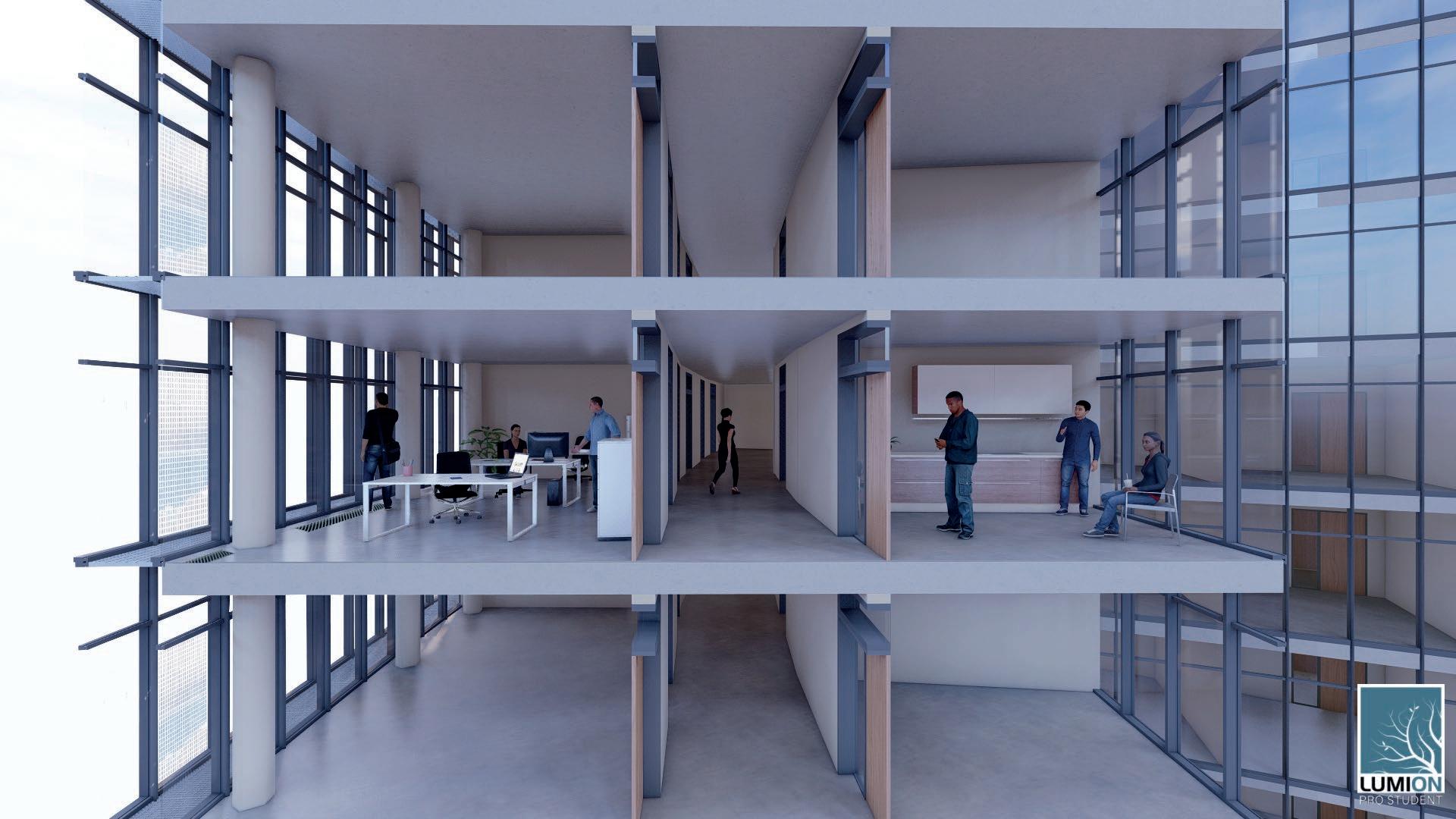

Schnitt A-A

Büroﬂäche

Schnitt A-A

Büroﬂäche

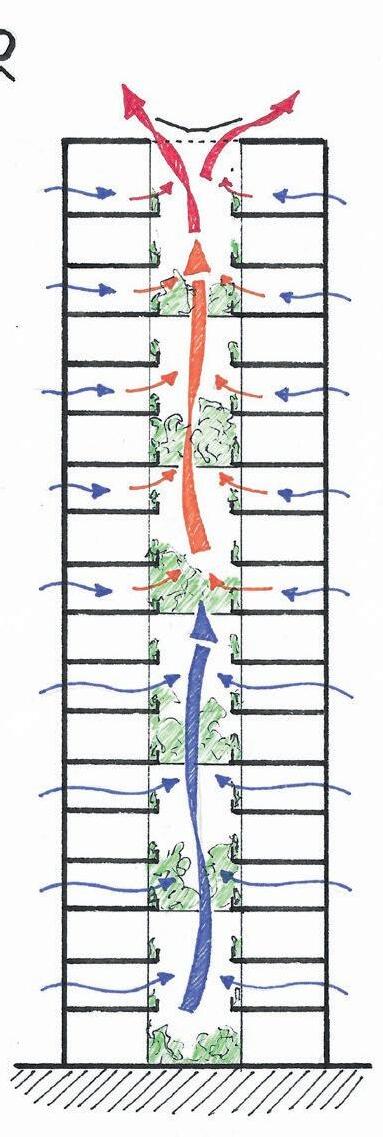

Atrium Solarkamineffekt

Verbesserung der Luftqualität

Sommer: Die Räume werden über die Doppelfassade natürlich belüftet. Durch den Solarkamineffekt im aufgeheizten Atrium wird die Luft aus den Räumen über das Atrium nach Außen abgeführt. Die frische Außenluft wird durch Unterﬂurkonvektoren vortemperiert. Das Gebäude an sich wird mithilfe einer Betonkerntemperierung gekühlt.

Mit transparenten Pv Modulen, die an den Sonnenseiten als Glaspaneele integriert sind, wird im Sommer Strom erzeugt. Der gewonnene Strom treibt eine Erdwärmepumpe an, die die Erdenergie efﬁzient in Kälte umwandelt. Als Kurzzeitspeicher für die Tag Nacht Nutzung werden Batterien benutzt. Der Stromüberschuss aus dem Sommer wird mithilfe der Elektrolyse in Wasserstoff umgewandelt und für den Winter in Wasserstofftanks gelagert. Diese fungieren somit als Langzeitspeicher.

und Wärmegewinnung aus Brennstoffzelle

Atrium Belüftung

Innenliegender Räume

Autarkie

Verbesserung der Luftqualität

Schnitt A-A

Winter: Im Winter werden die Räume möglichst weitgehend natürlich belüftet, sei es über die Doppelfassade oder das Atrium. Gegebenfalls wird die natürliche Belüftung durch mechanische dezentrale Geräte in den Böden unterstützt. Das Gebäude wird dank einer reversiblen Wärmepumpe mit Energiepfählen auch im Winter mithilfe der Beton- kernaktivierung temperiert. Die Stromerzeugung ﬁndet nun mithilfe einer Brennstoffzelle statt. Durch die Abwärme bei der „kalten Verbrennung“ werden die Wärmespitzenlasten für das Heizen abdeckt. Gespeist wird das gesamte System durch den im Sommer produzierten Wasserstoff. Die Batterien werden als Kurzzeitspeicher eingesetzt, die das System im Gleichgewicht halten.

Durch eine intelligente Speicherung der sommerlichen Sonnenenergie kann das Gebäude sich sogar über den Winter komplett energieautark versorgen.

Live Music Hall

Die Gebäudeform ergibt sich aus zwei ineinanderverschränkten Quadraten. Daraus entstehen drei klar abgetrennte Bereiche: das offene Foyer, der geschlossene Backstagebereich und mittig der Eventsaal, der durch den Schallschutzring der anderen Räume geschützt wird. Der Backstagebereich ist eher geschlossen gehalten. Das Foyer hingegen wirkt offen, durch freie Boxen, die unter einen Trägerrost gestellt werden, der alle Baukörper zusammenfasst. Dadurch dass die Fassade zu den Stützen versetzt ist, entsteht das Bild einer Stadtloggia, bei der der Übergang zwischen Innen und Außen immer mehr fließend wird.

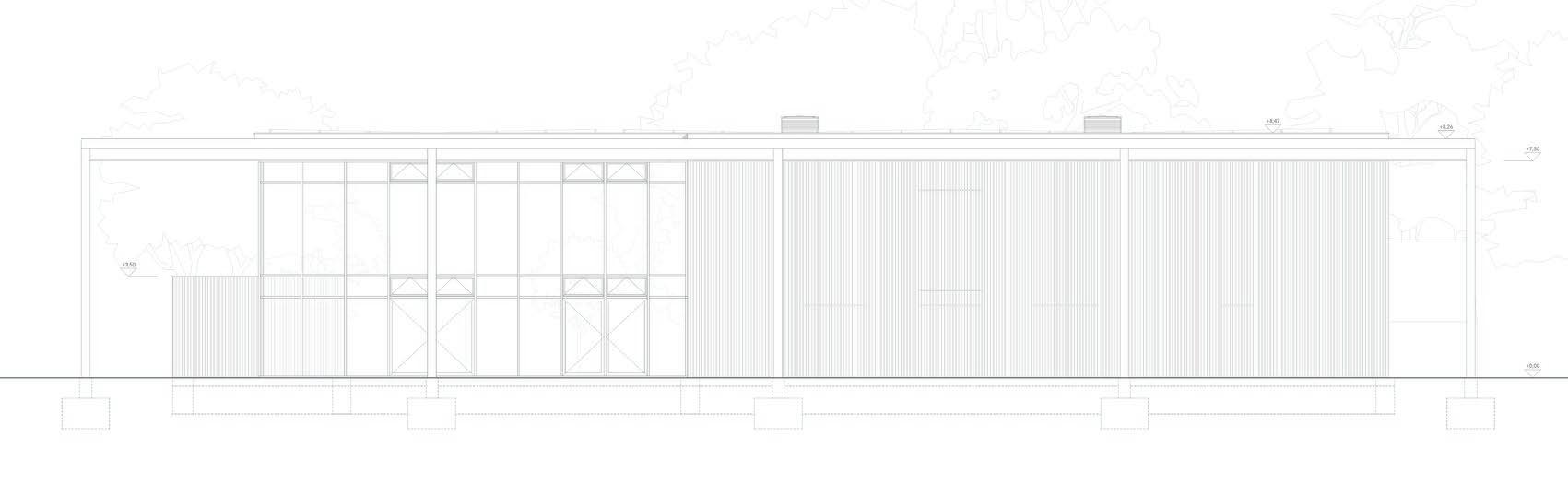

Ansicht Süd-Ost

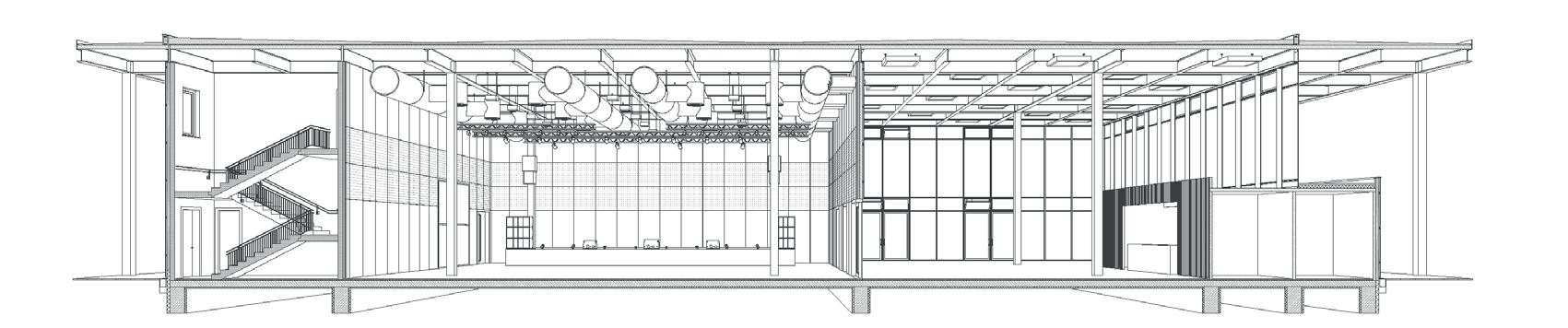

Isometrischer Schnitt C-C

Grundriss OG im Original 1:50 | Foyer mit eingestellten Boxen, Musikhalle

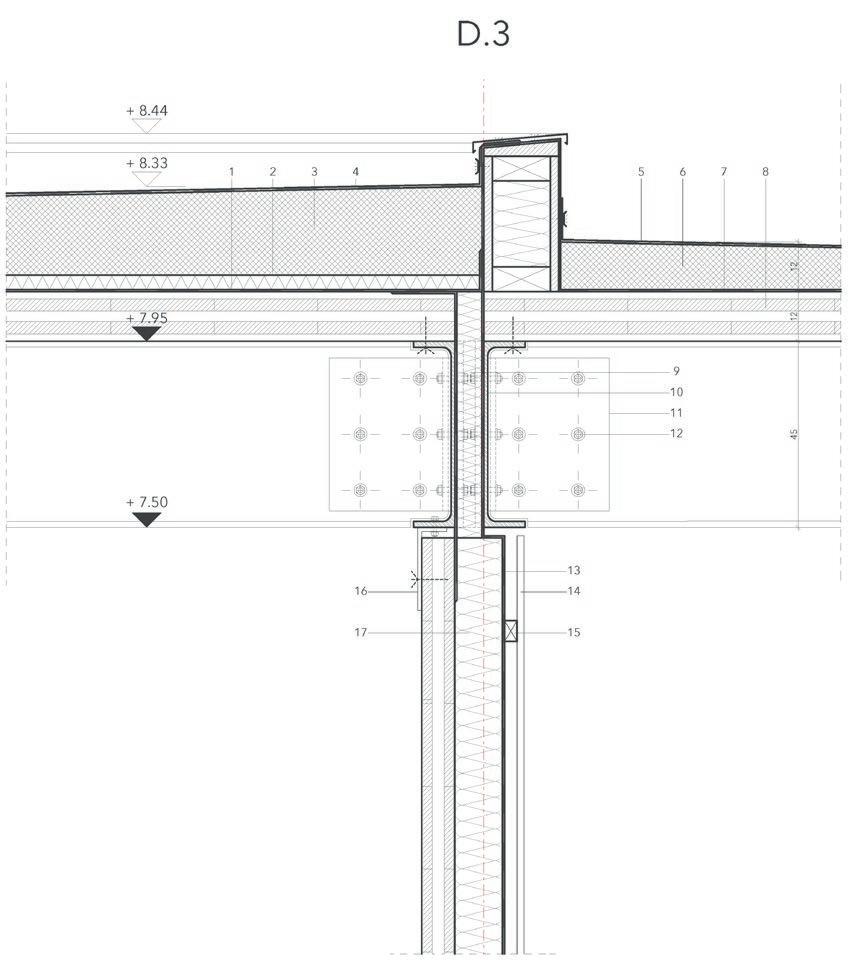

Dachrand Detail

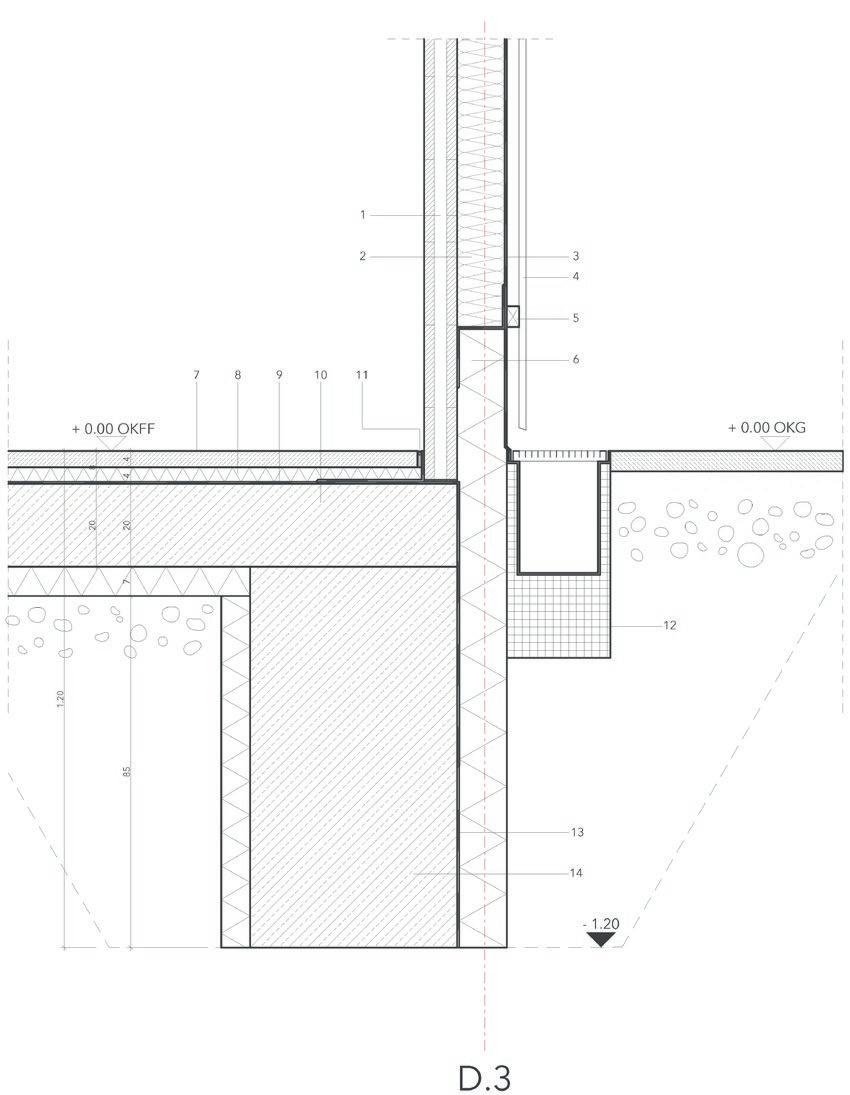

Fußpunkt Detail

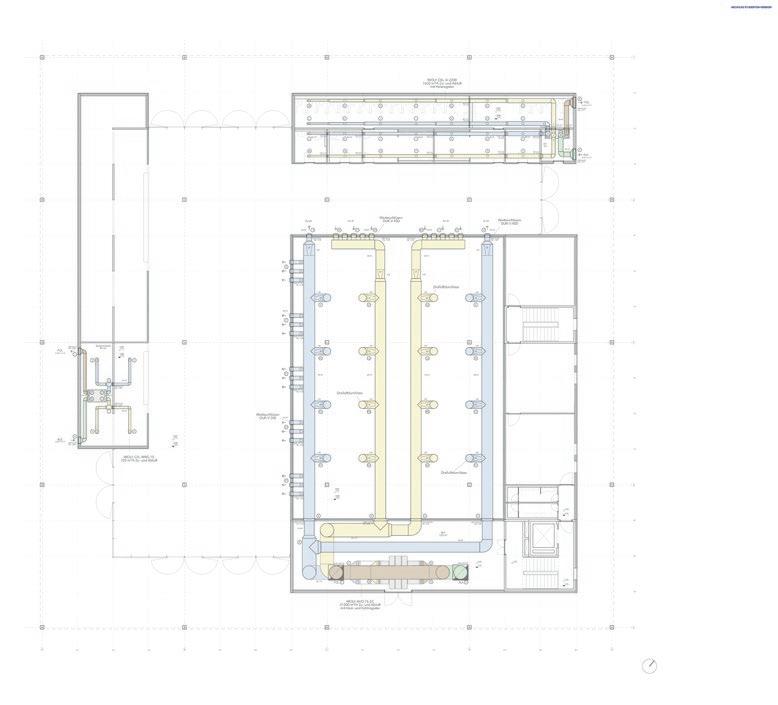

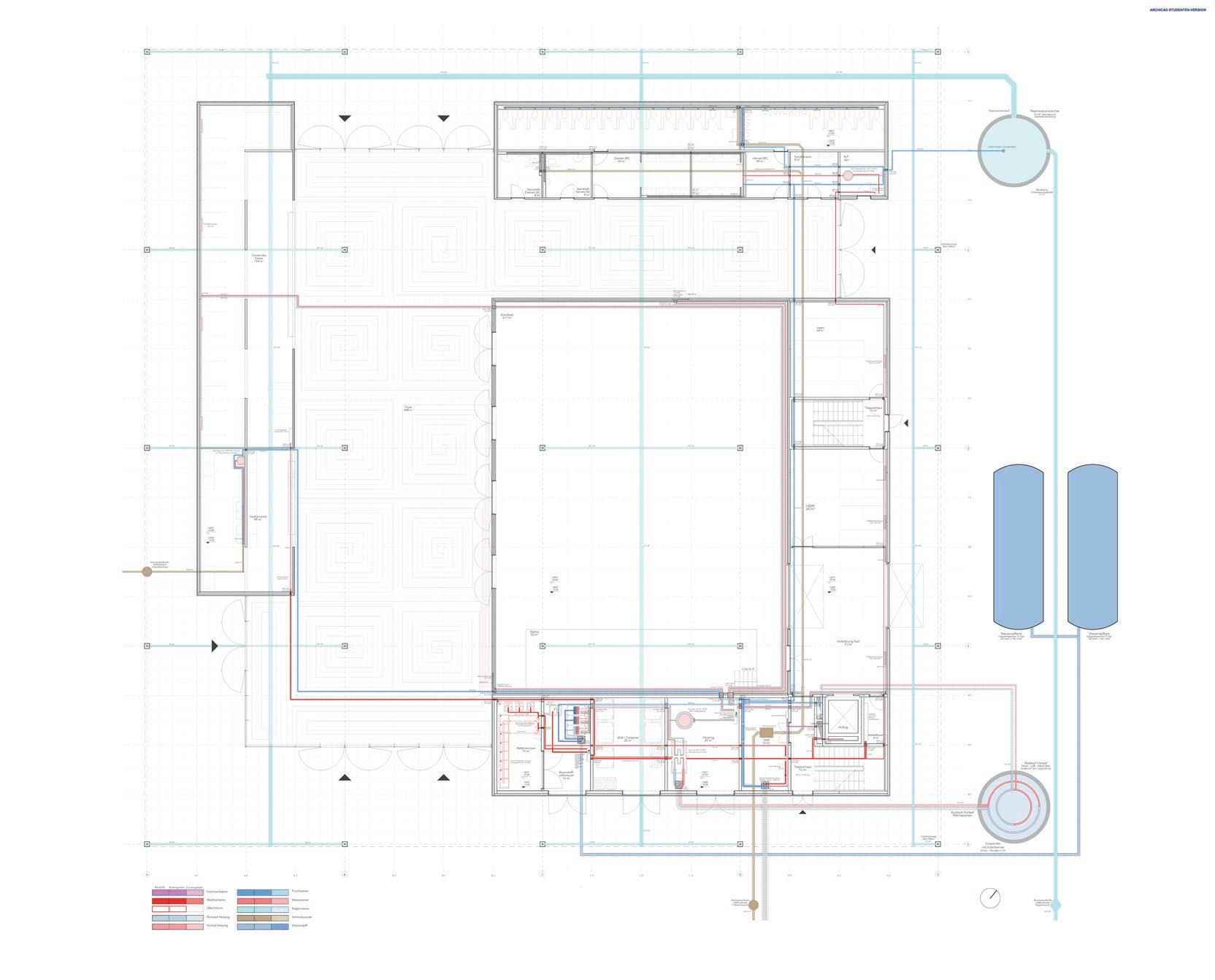

Durchbruchsplan

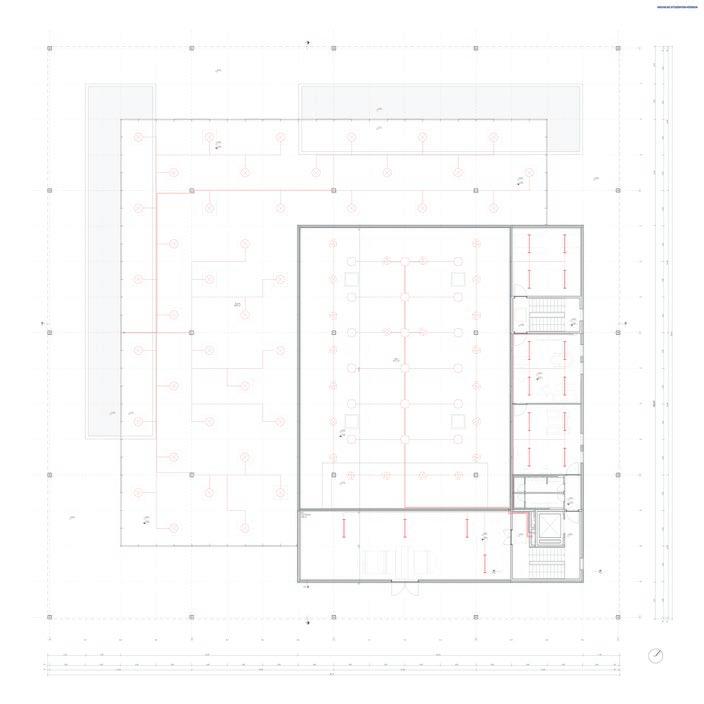

Elektroschema Lüftungsplan

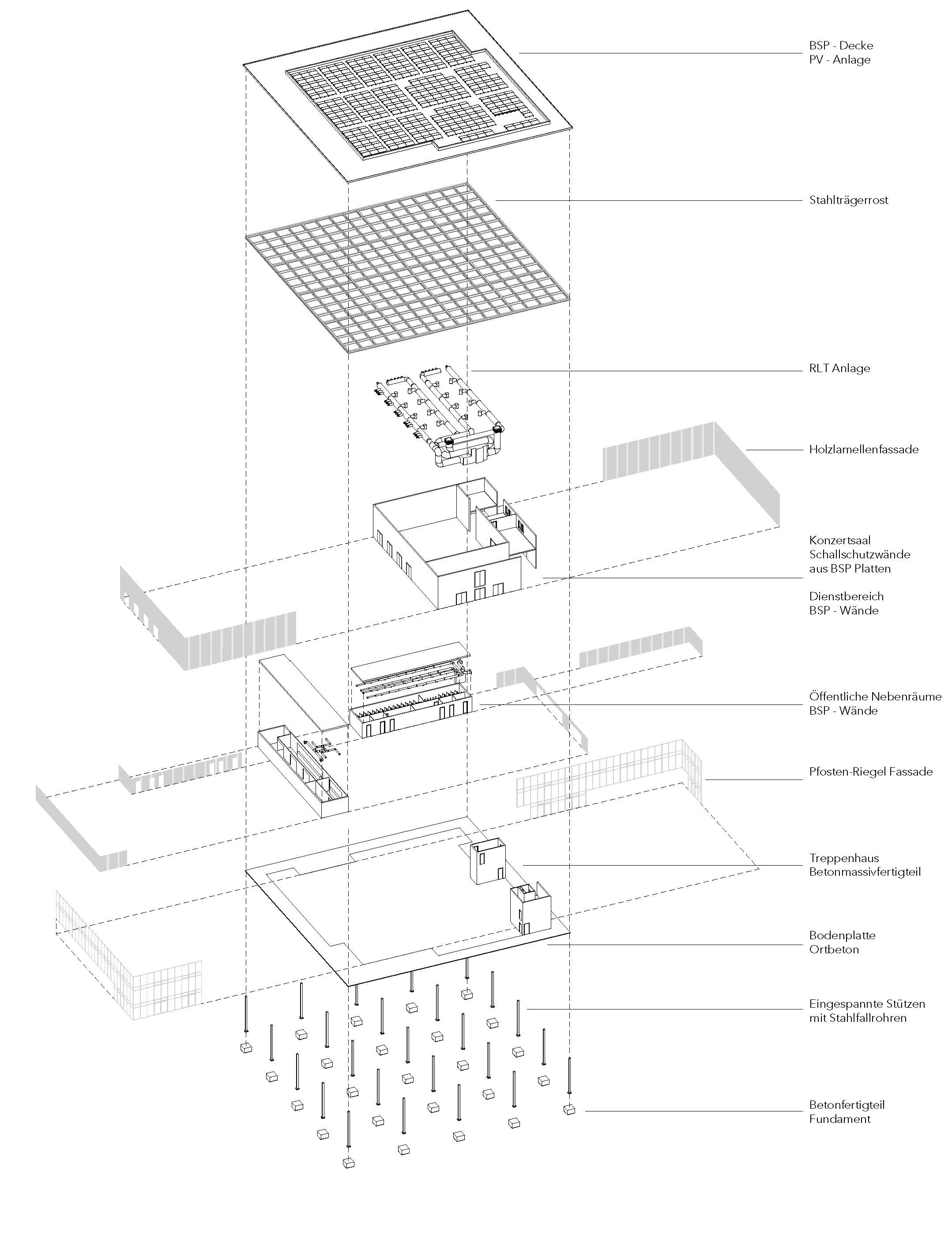

BSP - Decke

PV - Anlage

Stahlträgerrost

RLT Anlage

Holzlamellenfassade

Konzertsaal

Schallschutzwände aus BSP Platten

Dienstbereich

BSP - Wände

Öffentliche Nebenräume

BSP - Wände

Pfosten-Riegel Fassade

Treppenhaus

Betonmassivfertigteil

Bodenplatte Ortbeton

Eingespannte Stützen mit Stahlfallrohren

Betonfertigteil Fundament

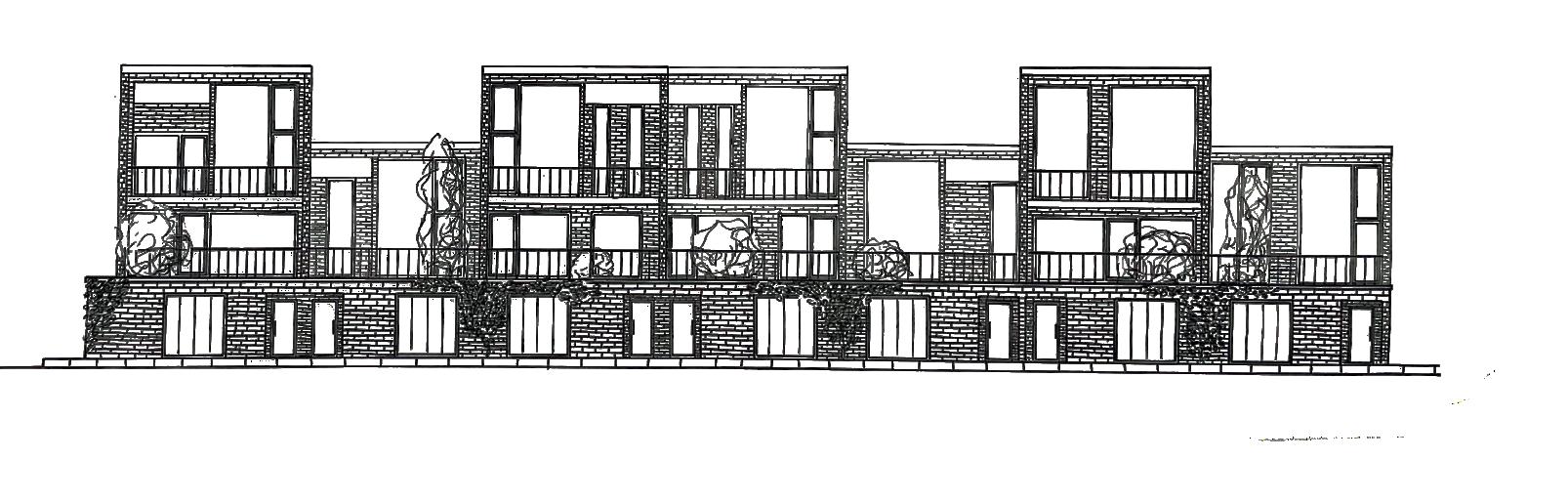

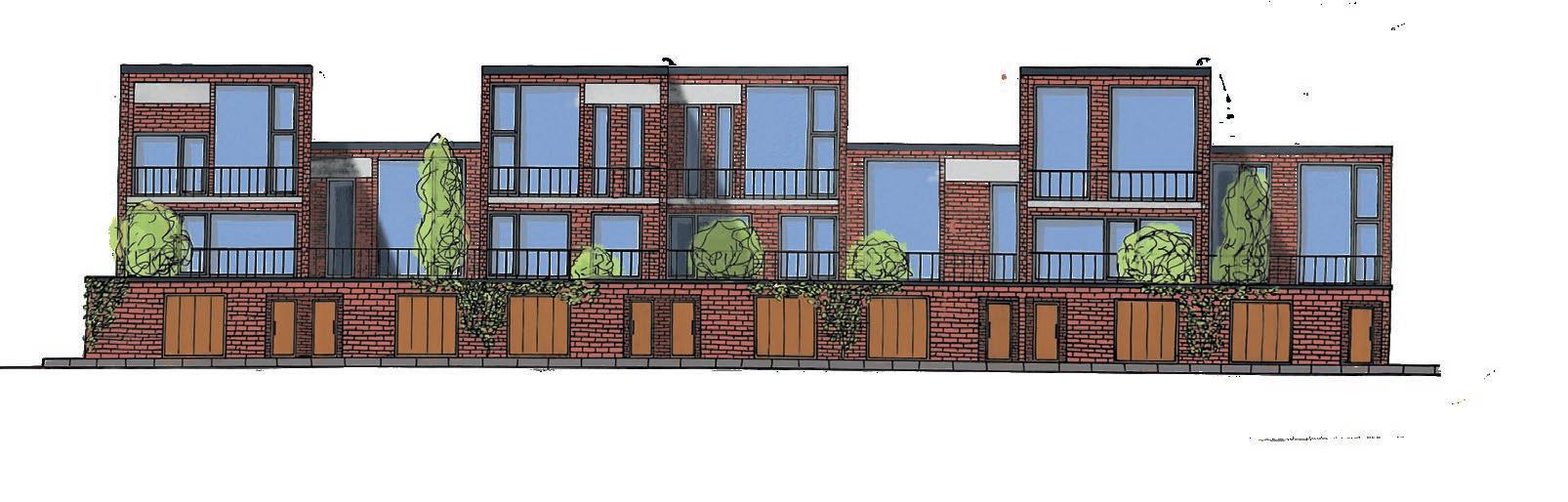

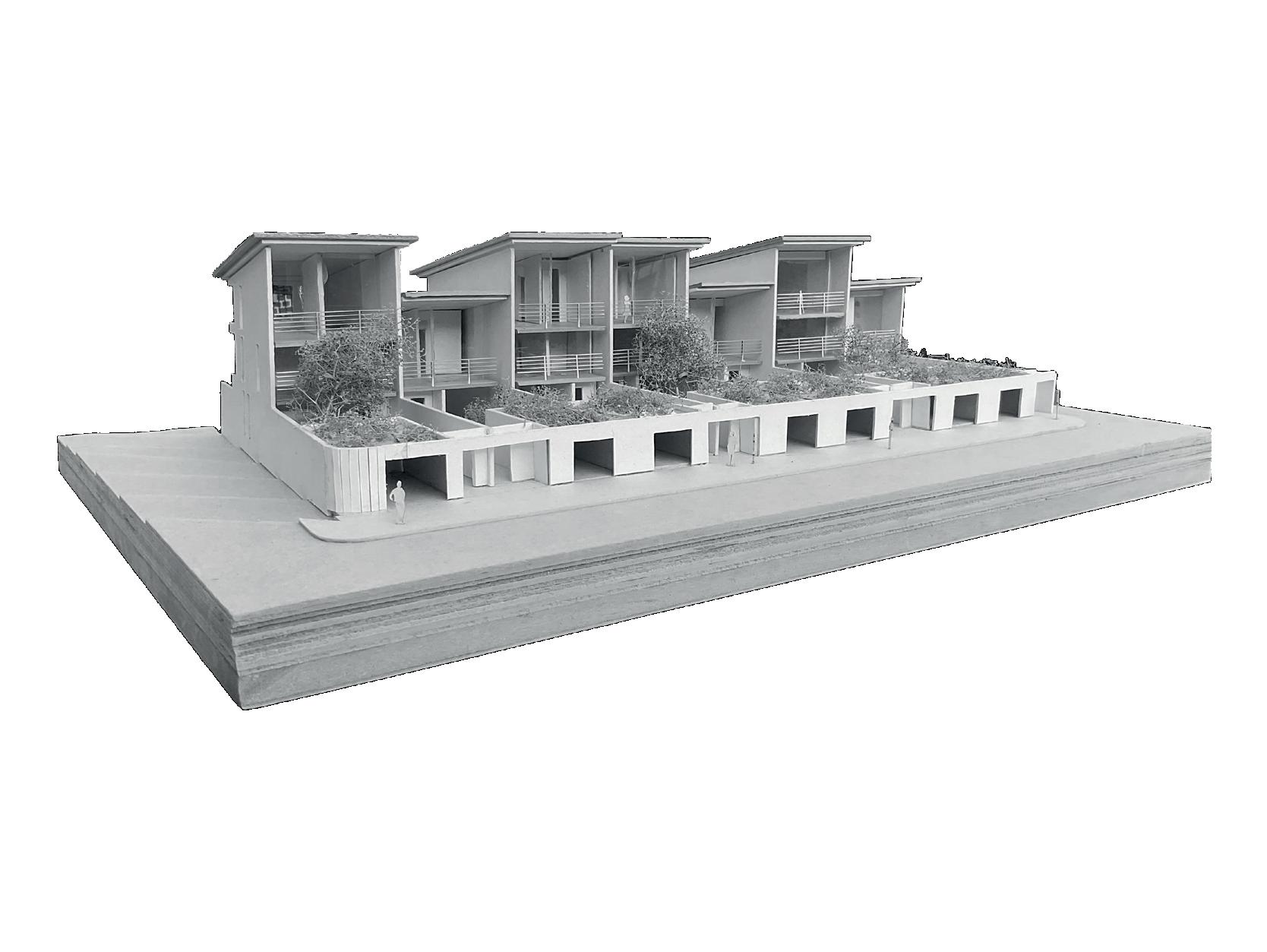

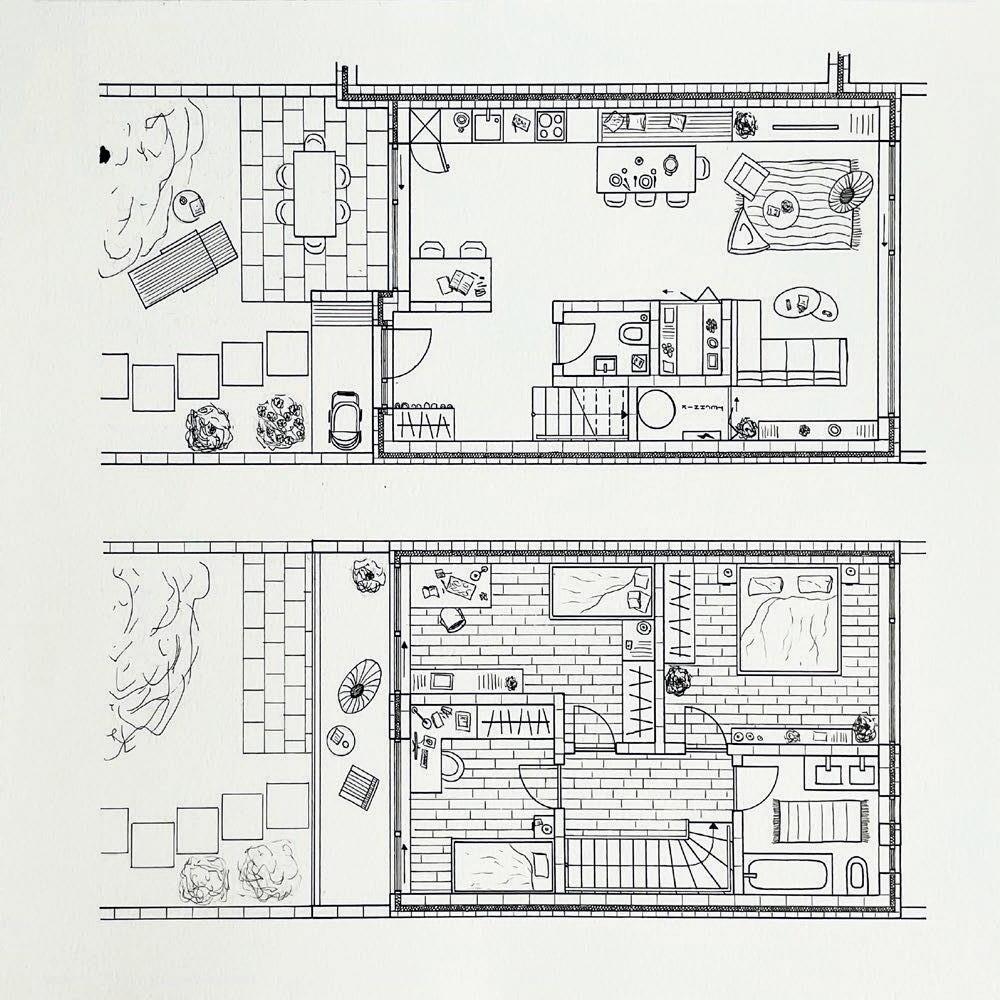

07 Wohnen im Vaalser Quartier

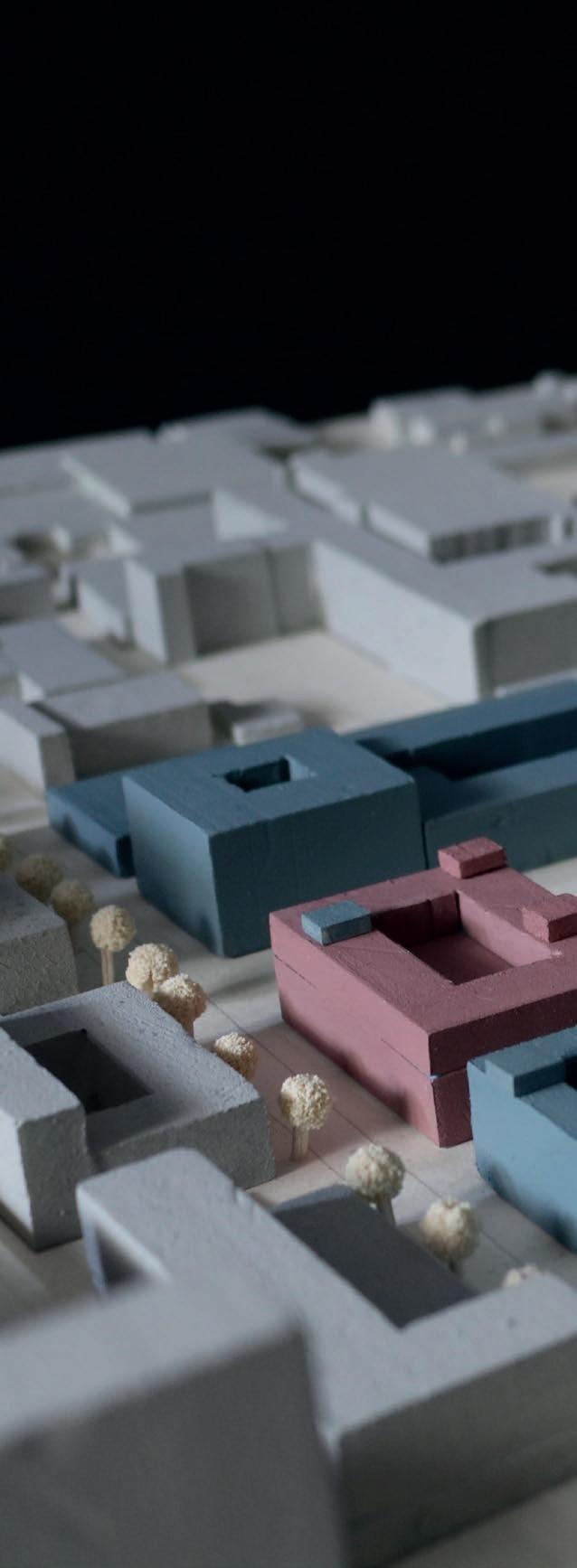

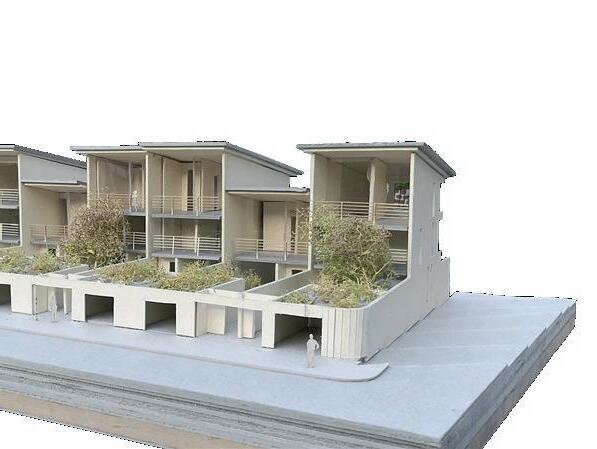

An der in Aachen gelegenen Grenze zu Vaals soll ein neues Quartier mit 7 modernen Wohneinheiten entstehen. Es soll Antworten geben auf die veränderten Bedürfnisse der Gesellschaft im Hinblick auf vielfältige Lebensweisen und den Trend zur Individualisierung. Durch flexible Grundrisse soll in einem Kontext urbaner Dichte trotzdem vielfältige Lebensqualität erzeugt werden.

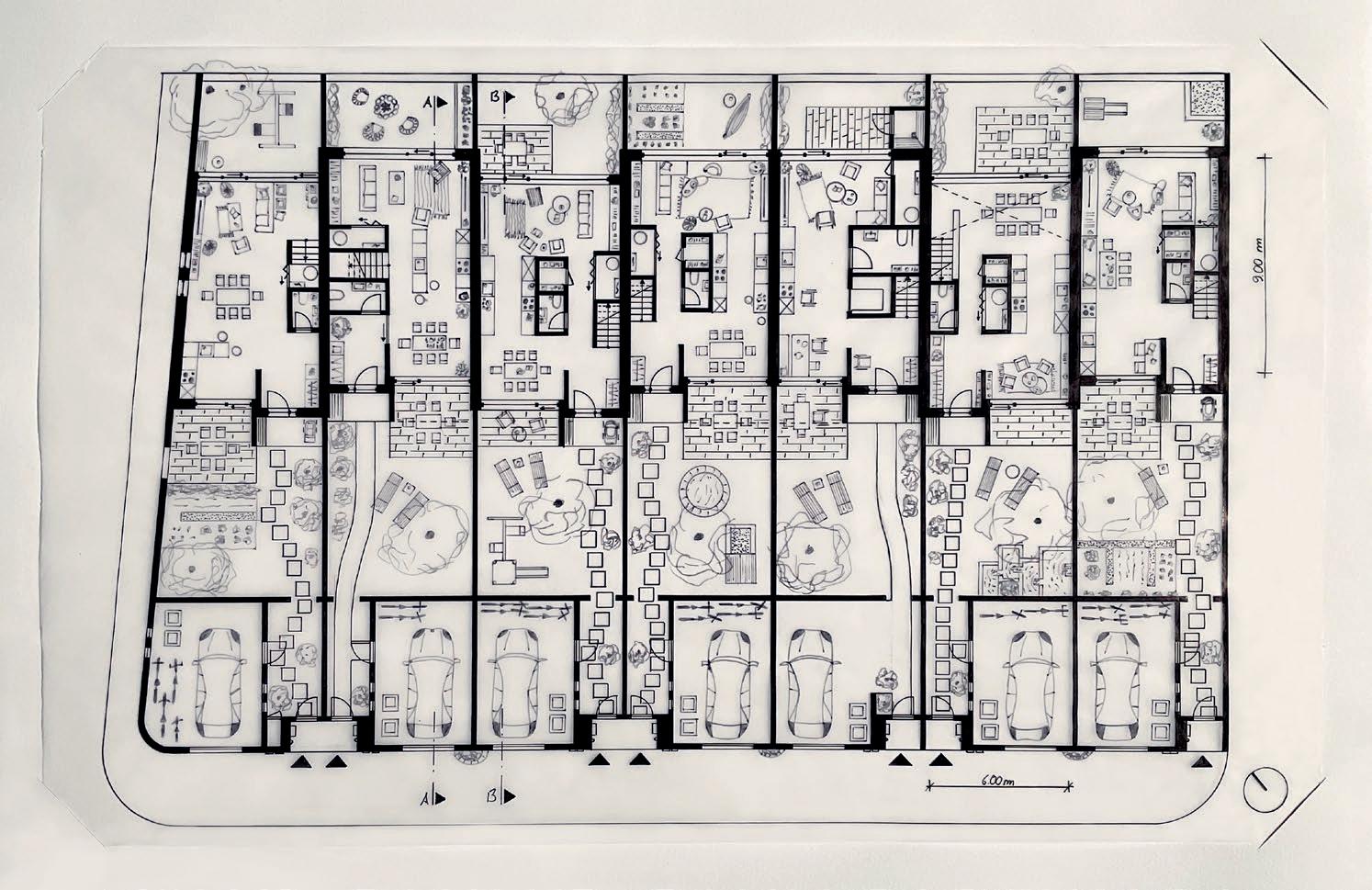

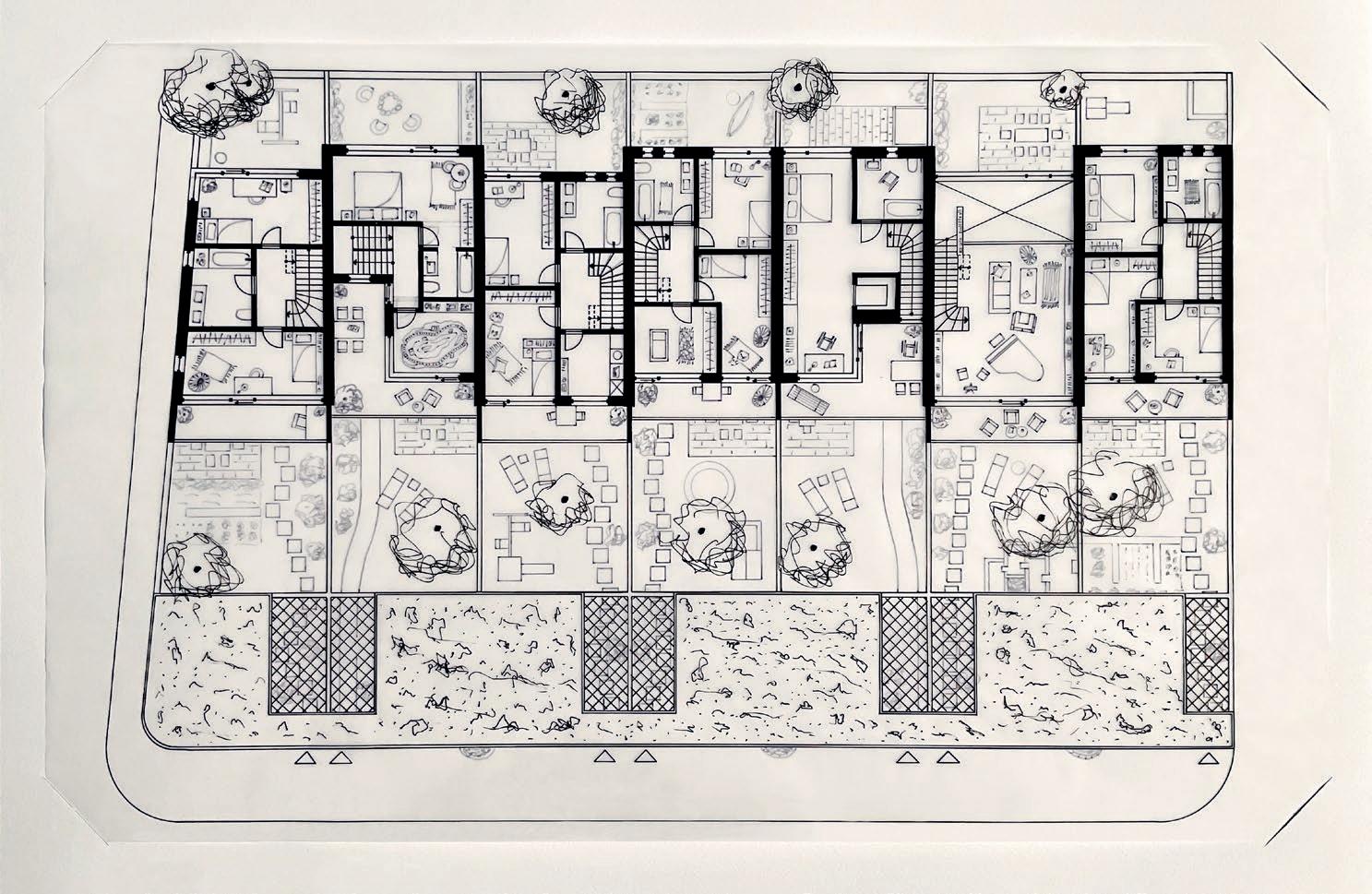

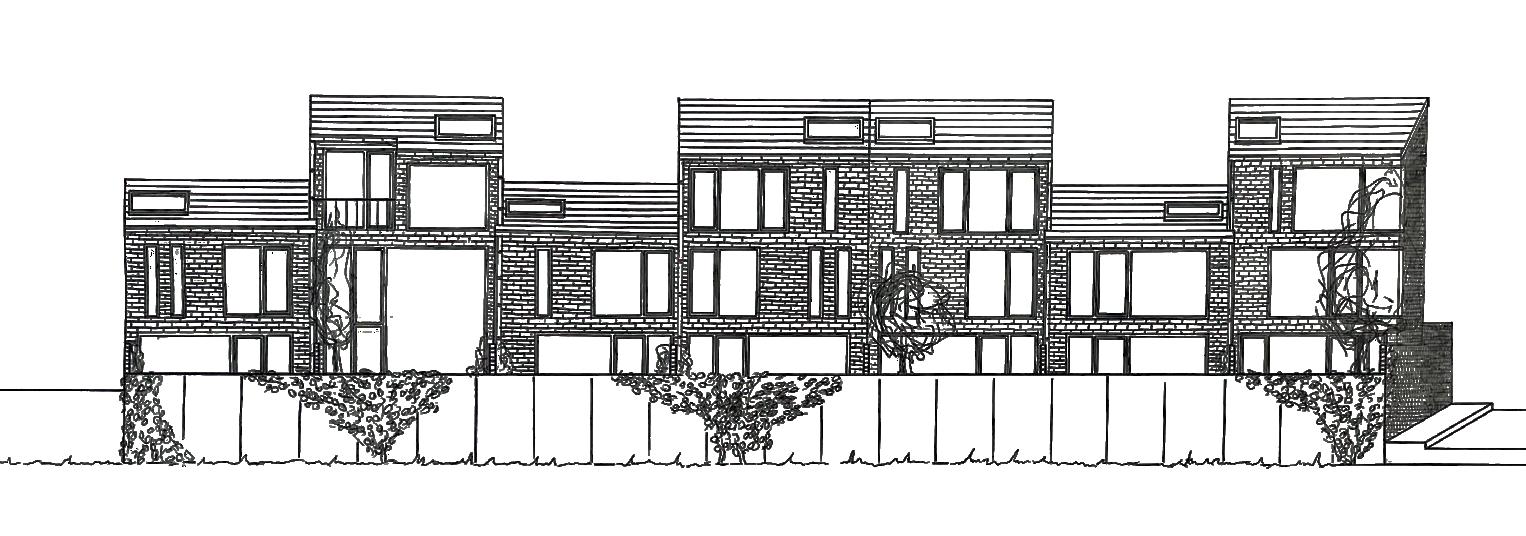

Es entstehen 7 Hofhäuser mit privaten Innengärten, die sich durch eine Vielzahl an möglichen Grundrissvarianten an die Bedürfnisse der Bewohner anpassen können.

Dominiert werden diese durch eine Nord-Süd Ausrichtung, in der sich die Hauptachse befindet. Diese erzeugt durch mehrere Schwellen einen Übergang zwischen öffentlich und privat. Durch einen im Süden vorgelagerten Windfang gelangt man ins Herzstück der Anlage, den Hofgarten. Erst nachdem man diesen durchquert hat, gelangt man zur eigentlichen Wohnung. Eine Blickachse leitet den Blick direkt vom Garten durch die Wohnung bis in die offene Landschaft hinter dem Haus. Im Erdgeschoss befinden sich alle halböffentlichen, in den Obergeschossen die privaten Räume.

Professor: Lehrstuhl für Wohnbau, Univ.-Prof. ir. Wim van den Bergh Team: Solo | Tools: Modell, Handzeichnungen, Photoshop, Procreate Datum: Wintersemester 2019/20

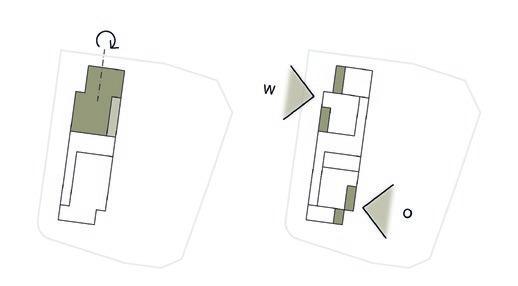

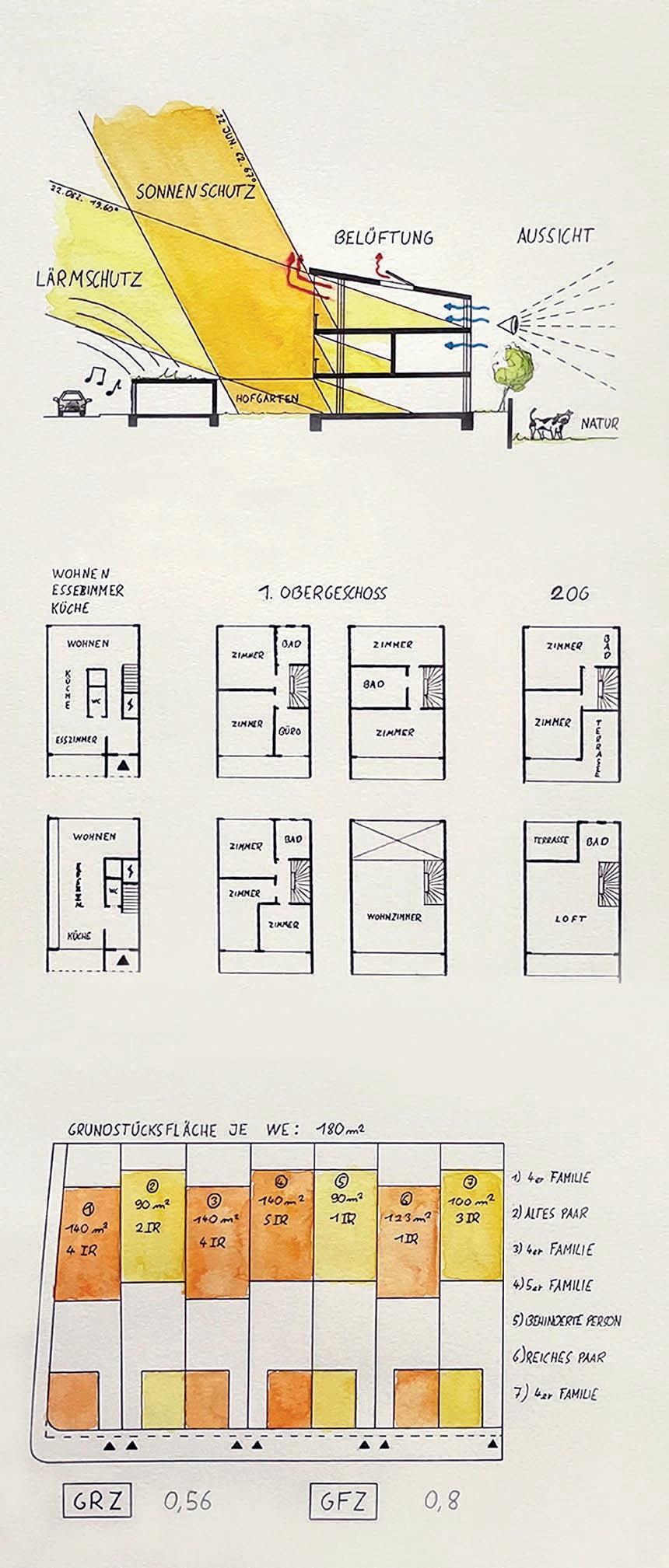

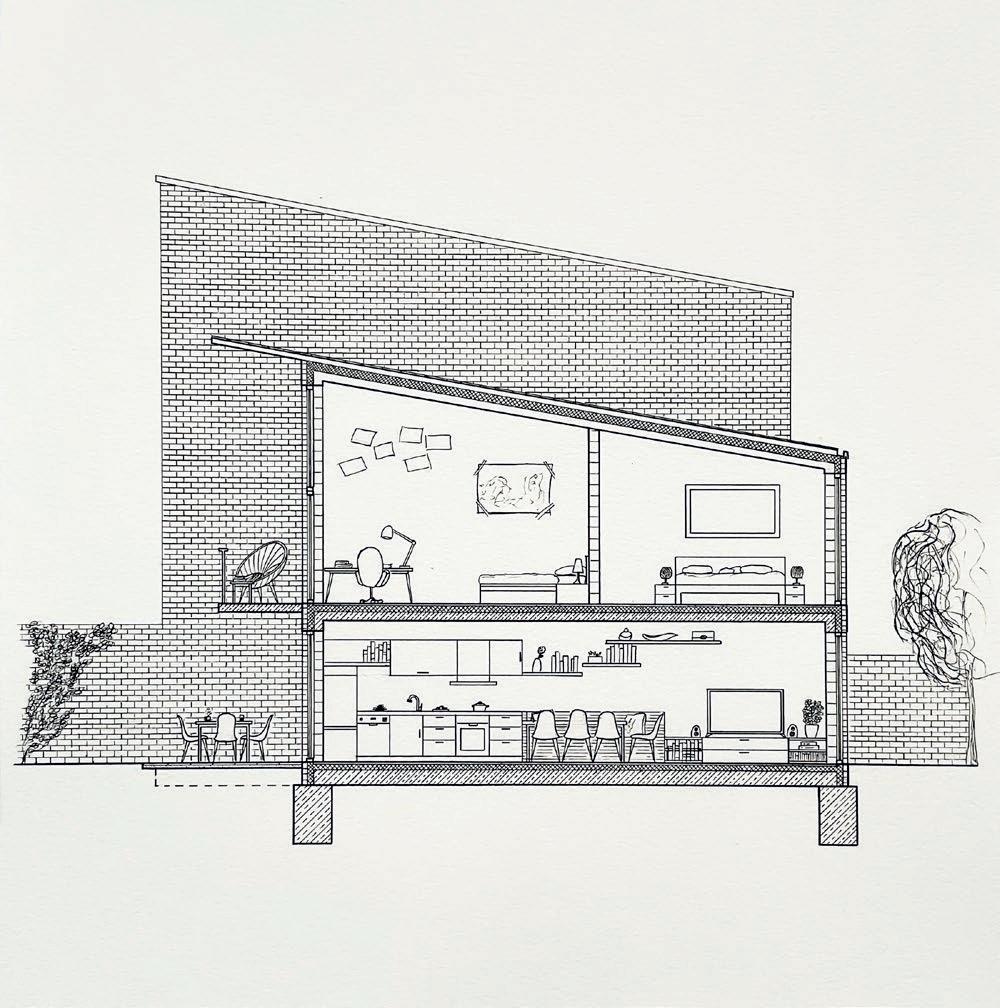

Die Hofhäuser sind so ausgerichtet, dass diese den Maximum an möglicher Wohnqualität ausschöpfen. Im Süden sind die Vorgärten und Garagen angeordnet . Sie schützen die Bewohner vor Lärm, so dass man sich in dem dahinterliegenden hortus conclusus in der Sonne erholen kann. Die Südseite ist durch Loggien geprägt, die eine natürliche klimatische Anpassung ermöglichen. Ganz nach dem griechischen Vorbild der Typenhäuser von Hippodamus (Megaronhaus) bilden sie im Sommer einen Schutz gegen die Hitze. Im Winter dagegen lassen sie die wärmenden flachen Sonnenstrahlen bis tief in die Wohnung dringen und sorgen somit für angenehme Wärme und Raumatmosphäre. Dieser Effekt wird durch das Pultdach verstärkt und ermöglicht zugleich auch die Belüftung des Hauses über Dachfenster, die zugleich auch das Treppenhaus belichten.

Typologie griechisches Megaronhaus
