Budite brzi (QUIQK) u tokarenju
Mnogi ljudi smatraju tokarski stroj pretečom suvremenih alatnih strojeva. Njegovo uvođenje koje je omogućilo postupke tokarenja označilo je početak strojne obrade odvajanjem čestica. Danas je tokarenje još uvijek jedan od najčešće korištenih procesa strojne obrade odvajanjem čestica, a tokarilice globalno ostaju značajan dio inventara alatnih strojeva. Zbog toga alati za tokarenje čine značajan dio asortimana proizvoda za vodeće proizvođače alata za obradu odvajanjem čestica.
Nije iznenađujuće da LOGIQUICK, najnovija kampanja tvrtke ISCAR, donosi nova dostignuća na tržište sa značajnim fokusom na inovacije u području alata za tokarenje. Neki od novouvedenih proizvoda proširuju postojeće obitelji unutar ISCAR-ove linije alata za tokarenje, dok drugi nude jedinstvena rješenja za naprednu proizvodnju. Takvi noviteti, ne samo da odražavaju trendove suvremene obrade metala odvajanjem čestica, već također imaju za cilj povećati profitabilnost strojne obrade, posebno tokarenje. Nekoliko ključnih značajki karakterizira smjerove razvoja alata za tokarenje, a uključuju sljedeće:
• Viša učinkovitost i preciznost: Ovo uključuje alate za tokarenje koji mogu povisiti produktivnost i preciznost, ubrzati cjelokupni proces strojne obrade i smanjiti otpad.
• Unaprijeđeni materijali za obradu i napredni postupci prevlačenja: Vrhunski materijali kao što su keramika i kubični bor nitrid (CBN) sve češće su u primjeni za alate za tokarenje. Zbog izvrsne otpornosti na toplinu i izdržljivosti, ovi iznimno tvrdi materijali nude vrhunsku brzinu rezanja u usporedbi s tradicionalnim volfram karbidom. Istodobno, potreba za brzim odvajanjem metala potiče interes za napredne tehnologije prevlačenja tvrdog metal. Inovativne prevlake mogu poboljšati performanse obrade odvajanjem čestica, produžiti vijek trajanja alata i smanjiti njegovo trošenje.
• Alati za višesmjerno tokarenje: Ovi visokokvalitetni, svestrani alati ne samo da povisuju produktivnost i učinkovitost strojne obrade odvajanjem čestica smanjenjem broja izmjena alata, također smanjuju zalihe alata, skraćuju vrijeme zastoja stroja i održavaju uže tolerancije.
• Digitalizacija: Pristup Industrije 4.0 naglašava važnost digitalne komponente alata za tokarenje kao sastavnog dijela pametne proizvodnje.
• Održivost: S obzirom na goruća ekološka pitanja, postoji sve veća potražnja za alatima za obradu odvajanjem čestica, uključujući alate za tokarenje, koji imaju manji utjecaj na okoliš. To znači da bi trebali biti manje energetski intenzivni i stvarati manje otpada.
Imajući na umu gore navedeno, trebali bismo istražiti nove proizvode u ISCAR-ovoj liniji alata za tokarenje koji su dio LOGIQUICK kampanje. Doista, tokarenje obuhvaća mnoge primjene za unutarnje i vanjsko tokarenje, uključujući uzdužno tokarenje, čeono tokarenje, profiliranje, skošavanje, urezivanje, odrezivanje i ISCAR je značajno proširio raspon dostupnih vrsta keramike za ISO-standardne tokarske pločice. Nedavni dodaci asortimanu oblikovani su kako bi se olakšala učinkovita strojna obrada teško obradivih materijala, posebice kaljenog čelika i lijevanog željeza (ISO H skupina primjene). Novouvedena kvaliteta IC1017, posebno je razvijena za strojnu obradu izazovnih superlegura na bazi nikla. Ovaj komplementarni stupanj ima submikronski supstrat visoke tvrdoće i PVD prevlaku koja omogućuje tokarenje superlegura pri većim brzinama. Za obradu obojenih i lakih metala kao što su aluminij, bakar, platina, bronca, mjed i drugi (ISO N skupina primjene), asortiman proizvoda je proširen novim pločicama za tokarenje i izradu utora koji imaju nanokompozitnu prevlaku sličnu dijamantu (DLC).
Prednosti višesmjerne obrade

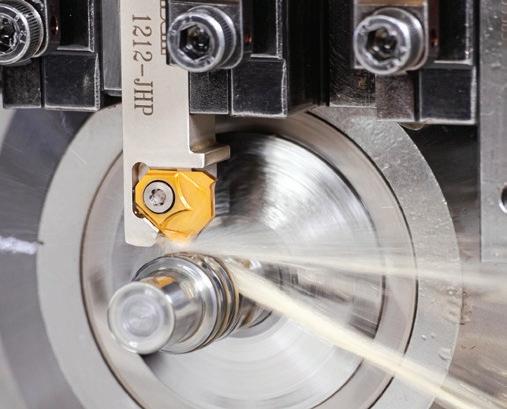

QUICK-T-LOCK je inovativna obitelj alata oblikovana za produktivnu višesmjernu obradu. To uključuje tokarenje prema naprijed i natražno, profiliranje i za operacije čeonog tokarenja, a sve se može postići samo s jednim alatom. Obitelj koristi jedinstveni koncept stezanja pločica kako bi osigurala iznimnu stabilnost tijekom obrade odvajanjem čestica pri iznimno visokim posmičnim brzinama. Važna značajka je napredni lomač odvojenih čestica, posebno oblikovan za tokarenje s velikim posmakom, posebno pri natražnoj obradi (Slika 1).

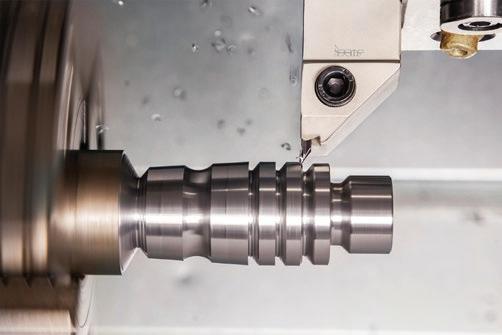

Pločice CUT-V-GRIP u obliku slova V nude svestrano rješenje za dvosmjerne operacije vanjskog tokarenja. Pločice prikladne za ugradnju na postojeće modificirane držače, mogu ući u uska područja obrade, gdje se ne mogu koristiti uobičajene ISO pločice oblika V (Slika 2).
Novosti u liniji za bušenje
Kada tokarite provrt s velikim isponom alata (obično više od pet promjera provrta), vibracije su čest problem prilikom obrade. Te vibracije mogu utjecati na završnu kvalitetu obrađene površine, skratiti vijek trajanja alata, povećati potrošnju energije i ograničiti performanse. Iako je promjena parametara rezanja tipična metoda za smanjenje vibracija, to možda nije uvijek najbolje rješenje, jer može rezultirati duljim vremenom strojne obrade. Međutim, novi antivibracijski držač s aktivnim mehanizmom za prigušivanje vibracija nudi alternativni pristup prevladavanju ovog izazova, omogućujući visoku razinu produktivnosti pri raznim operacijama tokarenja, od grube do završne obrade.

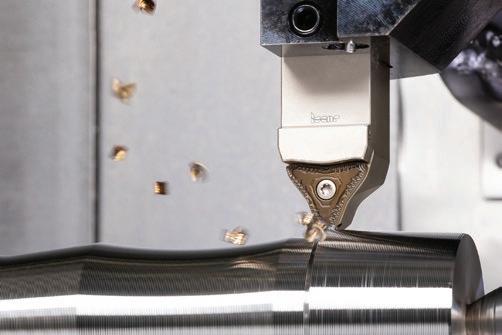

ISCAR-ov PICCO je sustav alata prvenstveno oblikovan za strojnu obradu malih dijelova. Ovaj svestrani sustav, koji se može primijeniti na široki raspon operacija tokarenja, tokarenje provrta, narezivanja navoja i bušenja vrlo je popularan u pogonima koji proizvode razne minijaturne komponente. Tipični PICCO alat sastoji se od držača i rezne pločice od tvrdog metala pričvršćenog unutar držača. Sustav je sada dodatno uređen uvođenjem PICCO-INDEX-a, obitelji alata za tokarenje od čelika i tvrdog metala oblikovanih za montažu na postojeće držače alata. Alati su posebno projektirani za nošenje malih ISO izmjenjivih pločica (Slika 3). Novi dodatak nudi održivu i isplativu alternativu, posebno za grube i poluzavršne operacije u proizvodnji kompaktnih dijelova.
U fokusu švicarski tip tokarilica
CNC tokarilice švicarskog tipa igraju ključnu ulogu u suvremenoj masovnoj proizvodnji zbog svoje preciznosti, učinkovitosti i sposobnosti obavljanja više operacija istovremeno, kao što su bušenje, glodanje, tokarenje i rovašenje. One su ključne u proizvodnji minijaturnih komponenata potrebnih u nekoliko industrija, primjerice za urarstvo, medicinske uređaje, opremu za automatizaciju i elektroniku. Posljedično, razvoj naprednijih alata za obradu odvajanjem čestica i držača alata za tokarilice švicarskog tipa glavni je prioritet za većinu proizvođača alata, uključujući tvrtku ISCAR. Kampanja LOGIQUICK također je istaknula alate za obradu na tokarilicama švicarskog tipa.

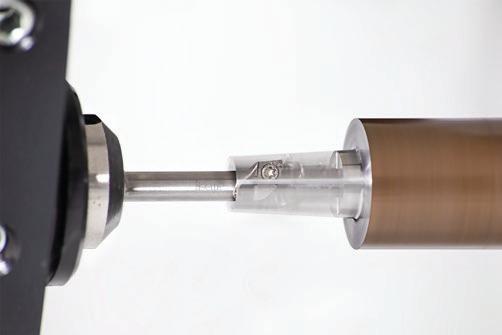

Novi modularni sustav QUICKSWISS pruža rješenje za većinu primjena na kontravretenu tokarilica švicarskog tipa. Ovaj sustav (Slika 4), koji ima opciju podešavanja visine, nudi širok izbor baza, držača i glava za razne operacije tokarenja.

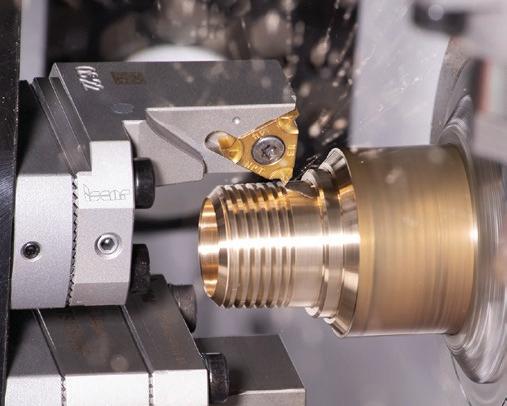

Za izradu utora, odrezivanje i udubljivanje, obitelj QUICK-2CUT je obećavajuća. Alati u ovoj obitelji nose visokoprecizne, uske, dvostrane pločice koje su tangencijalno montirane na alat sa strane. Koncept stezanja pločice osigurava visoku krutost i izvrsnu dimenzijsku ponovljivost. Ciljano dovođenje sredstva za hlađenje i podmazivanje, usmjereno u zonu rezanja, produljuje vijek trajanja alata i pridonosi boljoj završnoj površinskoj obradi (Slika 5). Obitelj alata za tokarenje LOGIQ-4-TURN s dvostranim pločicama koje se mogu mijenjati dobro je prihvaćena na tržištu. Kao odgovor na pozitivne povratne informacije s tržišta, tvrtka je proširila asortiman obitelji kako bi uključila manje pločice, pružajući isplativo rješenje za švicarske i kompaktne manje tokarilice. U elektroničkom katalogu tvrtke ISCAR dodane su dvije nove opcije filtara pretraživanja posebno vezane uz tokarilice švicarskog tipa. Ove opcije omogućuju pretraživanje modularnih rješenja kako bi se pronašli učinkovitiji alati
