ArcWorld – Oblikovan za korisnika

Društvo ArcWorld nudi prilagodljivo, prostorno štedljivo i cjenovno dostupno rješenje za integraciju robota u vaš proces zavarivanja. Robot, pozicioner, kontroler i izvor zavarivanja su ugrađeni na zajedničku platformu, što omogućuje jednostavno pomicanje i ponovnu primjenu robotske postaje ArcWorld na novoj lokaciji.

Ključne prednosti

• Kratki rokovi isporuke.

• Jednostavna montaža i pomicanje – opremljen s kotačima ili stabilnim nogama.

• Jednostavno upravljanje – razvijeno za olakšavanje posla operateru.

• Zauzimaju malo prostora u proizvodnoj hali, a robotu istodobno nudi dovoljno prostora.

• Pripremke za zavarivanje je moguće namjestiti s mosnim kranom.

• Pripremljeno za offline programiranje.

• Podrška TIG, MIG ili MAG zavarivanje.

Sadržaj isporuke

• MOTOMAN robot za zavarivanje s kontrolerom YRC1000.

• Servo pozicioneri ili rotacijski stol (obzirom na izabrani tip ArcWorld ćelije).

• Nosiva platforma, metalne stijene, vrata iz pleksi stakla.

• Napa za odsisavanje s otvorima za ventiliranje i ispuštanje plinova.

• Panel za upravljanje.

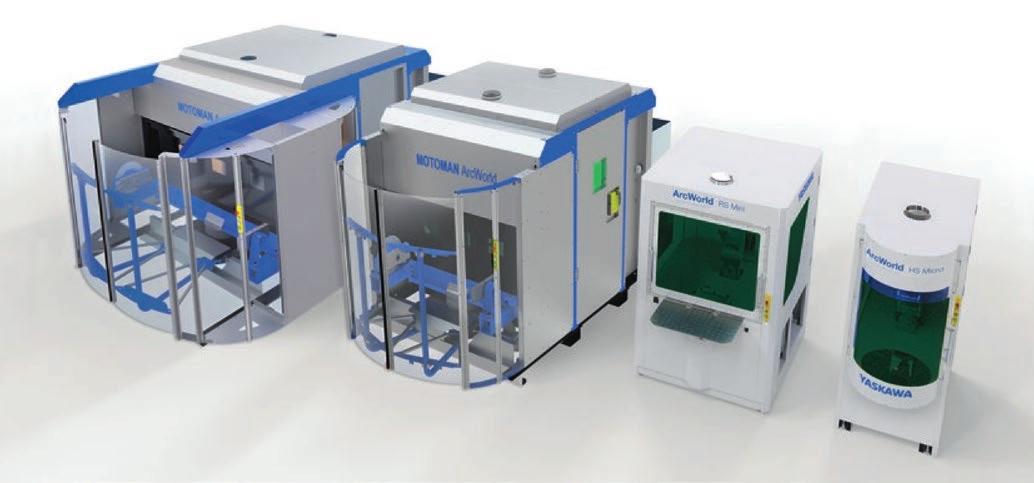

ArcWorld RS Mini & HS Micro

Postaja idealna za zamjenu ili nadogradnju ručnog zavarivanja ili za spajanje točkastim zavarivanjem kao priprema pripremaka za zavarivanje prije obrade u većoj robotskoj ćeliji. S našim „Mini“ i „Micro“ robotskim postajama možete udvostručiti količinu proizvoda i istodobno preploviti pripremno vrijeme.

• ArcWorld RS Mini je postaja razvijena s radnim stolom kojem operater pristupa preko okretnih vrata.

• ArcWorld HS Micro je razvijena s fiksnim ili rotacijskim stolom kojem operater pristupa preko normalnih vrata. Kompaktne veličine i u kompletu s robotom te upravljačkom jedinicom, postaje ArcWorld RS Mini i HS Micro nude mnoge mogućnosti i rješenja za zavarivanje.

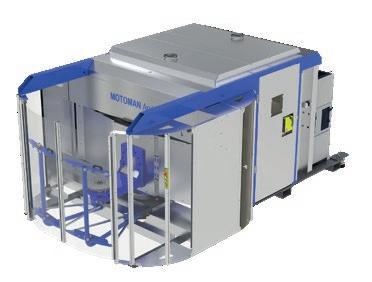

ArcWorld CS

Ćelije za zavarivanje razvijene za visoke performanse

Opremljene s jednostavnim funkcijama i razvijene za optimalno djelovanje na minimalnom prostoru. Postaja je pripremljena za TIG, MIG ili MAG zavarivanje obzirom na zahtjeve kupca. Različite vrste i veličine pozicionera omogućuju visoku prilagodljivost pri zavarivanju, dok otvoreni dizajn na strani operatera omogućuje jednostavno postavljanje i uklanjanje proizvoda primjenom krana.

Oblikovano za korisnika

U robotskim postajama ArcWorld CS operater i robot imaju odvojene radne zone. Taj pristup omogućuje operateru udobno i dobro osvijetljeno radno mjesto sa zakrivljenim kliznim vratima te sa svim potrebnim materijalima pri ruci.

Sve na jednom mjestu

Pored priključka za napajanje za zavarivanje razvodni ormar uključuje i dodatne utičnice za 230VAC i 400VAC za drugu opremu. Na raspolaganju su i priključci za stlačeni zrak.

Robotska ćelija ArcWorld V2TL-500

ArcWorld CS V2TL-500 je najnoviji član obitelji CS. Uključuje 2-osni servo rotacijsko-nagibni pozicioner za radne predmete promjera do Ø1200 mm.

• Dimenzije: 3062 x 5055 x 2360 mm (Š x D x V).

• Promjer radnog cilindra: Ø1200 mm, visina 600 mm.

• Nosivost: 500 kg po postaji.

• Robot: MOTOMAN-AR2010.

• Kontroler: YRC1000.

Napajanje i priključci

Glavno napajanje se jednostavno poveže s razvodnim ormarom na stražnjoj strani robotske postaje ArcWorld CS. Unutrašnje instalacije do robotskog kontrolera i osvjetljenja već su ugrađeni.

Mogućnosti izvedbe

• Servisna vrata s lijeve strane operatera.

• Prijenos signala, stlačenog zraka i električne energije za stezne naprave na pozicioneru.

• Adapter za dodatno postavljanje postojećih steznih naprava.

• MotoSim offline simulacija.

• Integracija različitih vrsta i proizvođača opreme za zavarivanje.

Yaskawa ArcWorld

MANJE POTREBNOG PROSTORA / VIŠE PROIZVODA
