Inovativna in energetsko visokoučinkovita tehnologija nakrčevanja

ZOLLER z novima induktivnima sistemoma za nakrčevanje »powerShrink 400« in »powerShrink 600« širi svojo ponudbo izdelkov za pripravo orodij za obdelavo z odrezavanjem. Naprave za nakrčevanje, ki jih je razvil ZOLLER, prepričajo v več pogledih. Novi sistemi za nakrčevanje iz serije »powerShrink« združujejo optimalno delovno ergonomijo, enostavno vodenje operaterjev, kompaktno zgradbo in največjo energetsko učinkovitost z maksimalno zanesljivostjo procesov.

Minimalna poraba energije

Strokovnjaki iz podjetja ZOLLER so na podlagi bogatih izkušenj, pridobljenih v dveh desetletjih uporabe sistemov za nakrčevanje, razvili nove sisteme za nakrčevanje »powerShrink«. V primerjavi s predhodnim modelom zmanjšajo porabo energije za nakrčevanje za približno 30 %. Prihranek je zagotovljen z natančnim krmiljenjem in regulacijo procesov segrevanja in ohlajevanja, ki ju izvajata ZOLLER-jeva elektronika in programska oprema v kombinaciji z natančno krmiljenimi indukcijskimi tuljavami, od katerih ima vsaka po dve ločeni navitji.

» Indukcijska tuljava z močjo 14 kVA in naležnimi ploščami lahko nakrči tudi kratka orodja za vrtanje in rezkanje. Opcijsko je na voljo tuljava »varOct« s konceptom posluževanja »shrinkbyLight« za udoben postopek nakrčevanja.

Natančno nadzorovano segrevanje

Čas segrevanja in dovod energije je mogoče natančno prilagoditi vsakemu postopku nakrčevanja. S tem se skrajša čas segrevanja in zaradi natančnega krmiljenja temperature zaščitijo nakrčevalne vpenjalne glave. Uporabljati je mogoče tuljave moči 14 ali 22 kVA s sistemom za hitro zamenjavo. Tuljave so zaradi ploske izvedbe z velikim notranjim premerom primerne tudi za strokovno nakrčevanje kratkih vrtalnih in rezkalnih orodij v vseh standardnih glavah za nakrčevanje. Gladko pomikanje držala tuljave po linearnih vodilih v vertikalni smeri s popolnim uravnoteženjem zagotavlja največjo ergonomijo dela. Držalo tuljave je med nakrčevanjem zanesljivo pnevmatsko vpeto na linearna vodila. Operaterji lahko tako v kratkem času drugega za drugim nakrčijo tudi večje število orodij. Oba sistema za nakrčevanje sta zasnovana za največjo dolžino orodja 480 oz. 600 mm.

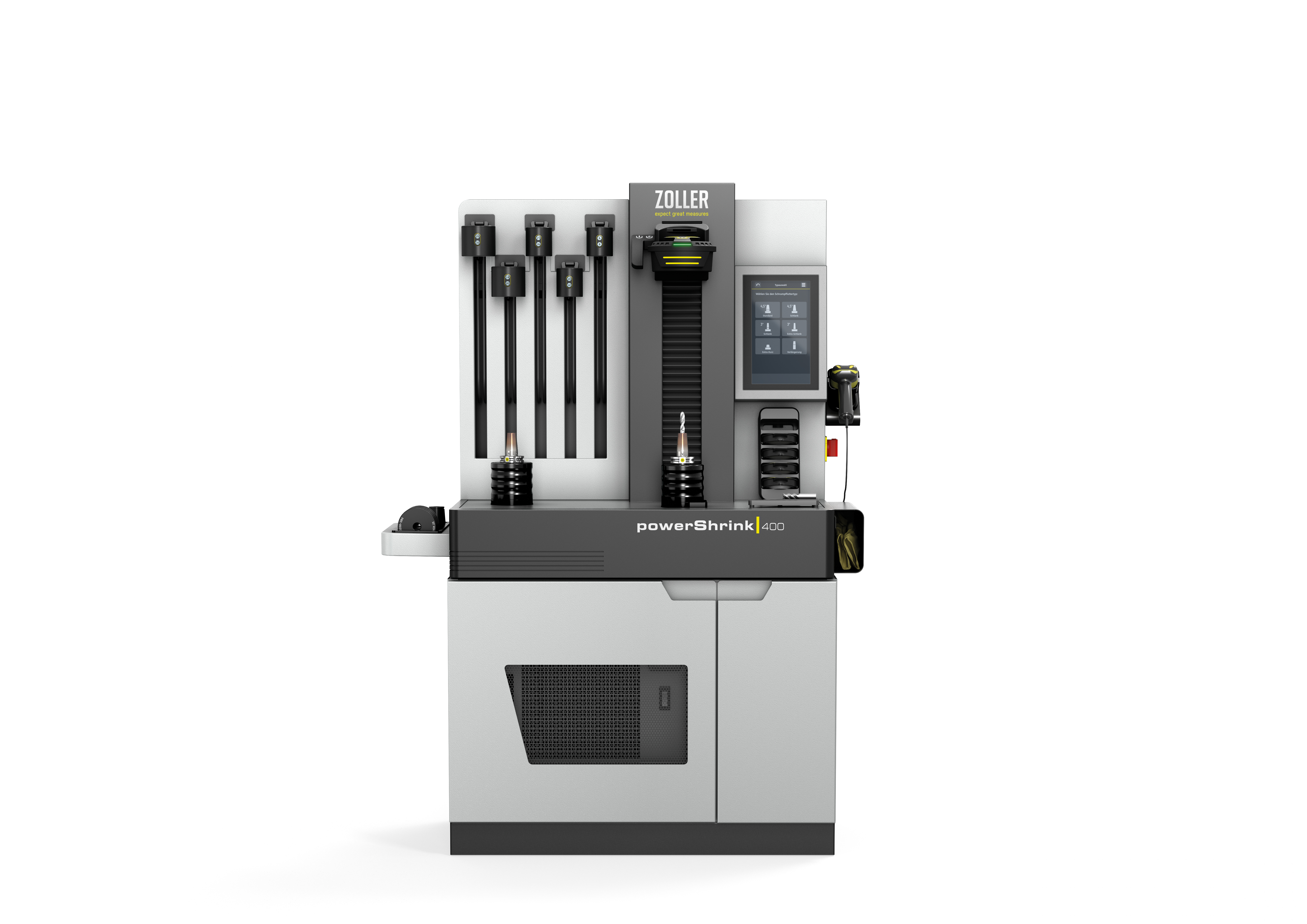

» ZOLLER »powerShrink 400/600« je visokoučinkovit in varen sistem za nakrčevanje, ki porabi do 30 % manj energije kot njegov predhodnik.

Optimalna ergonomija

Neposredno odsesavanje dima iz tuljav pripomore k maksimalni varnosti in zdravju pri delu. Sestavni deli in pripomočki, kot so zaščitne plošče in hladilni nastavki za indukcijske tuljave in hladilne zvonove ter čistilne krtače in vpenjalni obroči, so ergonomsko pospravljeni v odlagališču v opcijski spodnji mizi ali pa na stranskih odlagališčih, kjer so pregledno in ergonomsko vedno v operaterjevem dosegu.

Intuitivno vodenje operaterjev

Inovativnemu konceptu uporabe »actbyLight« gredo glavne zasluge za hitro in zanesljivo nakrčevanje najrazličnejših orodij v poljubnem vrstnem redu. Operater je voden po posameznih delovnih korakih. Rdeči in zeleni svetlobni pasovi pri funkcijah »shrinkbyLight« in »coolbyLight« označujejo ustrezne delovne operacije in stanje vpenjalnih glav za nakrčevanje med segrevanjem in ohlajevanjem. Ergonomsko zasnovana programska oprema »pilot« poleg tega vodi operaterja med delom. Na 12,5-palčnem zaslonu na dotik je »pilot« prepričljiv z barvnimi polji in velikimi gumbi. Delo je brez težav možno tudi v rokavicah. V samo nekaj korakih se izberejo zahtevani parametri in se začne postopek nakrčevanja. Barvne lučke na napravah med nakrčevanjem in ohlajevanjem prikazujejo naslednje delovne operacije, komponente, ki jih je treba uporabiti, in morebitne motnje v procesu. Operaterji lahko tako zanesljivo spremljajo začetek, potek in konec postopkov segrevanja ter ohlajevanja.

» Hladilne zvonove naprave »powerShrink 400/600« je mogoče naročiti z opcijskim upravljanjem ohlajevanja »coolbyLight«, ki s pomočjo barvnega sistema vodi operaterje po postopku nakrčevanja. Alternativno je na voljo tudi standardno hlajenje.

Prefinjen hladilni sistem

Tudi upravljanje hladilnega sistema je zaradi optimalne ergonomije udobno in enostavno. Hladilni zvonovi so nameščeni v vpenjalnih nastavkih, ki jih je mogoče enostavno voditi v vertikalni smeri z linearnim sistemom. Voditi jih je mogoče prosto ali z vertikalnim linearnim sistemom, pozicionirajo pa se s pomočjo vpenjalnih glav na delovni površini iz nerjavnega jekla. ZOLLER-jev nadzorni sistem »coolbyLight« vizualno obvešča o stanju procesa ohlajevanja. Upravitelj ohlajevanja, ki je na voljo kot dodatna oprema, po potrebi samodejno krmili ohlajevanje in tudi zmanjšuje porabo energije hladilne naprave.

www.zoller-a.at
