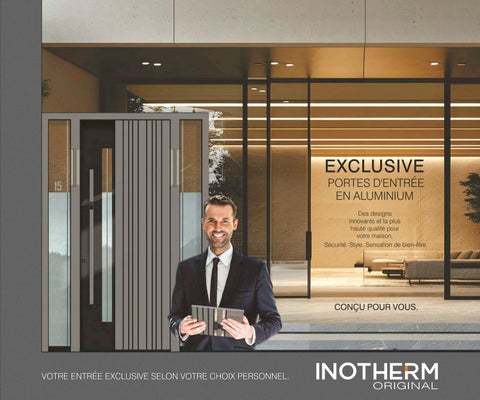

INOTHERM Sonderserie EXCLUSIV (FR)

EXCLUSIVE PORTES D'ENTRÉE EN ALUMINIUM Des designs innovants et la plus haute qualité pour votre maison.

Sécurité. Style. Sensation de bien-être.

CONÇU POUR VOUS.

VOTRE ENTRÉE EXCLUSIVE SELON VOTRE CHOIX PERSONNEL.

ORIGINAL

Bienvenu dans le monde de PORTES D'ENTRÉE EXCLUSIVE

- le monde des créatifs.

Les portes d'entrée INOTHERM sont conçues à partir de matériaux premium et fabriquées selon les technologies de production les plus avancées, accompagnées d'un contrôle qualité rigoureux à chaque étape.

Tous les composants sont respectueux de l'environnement et entièrement recyclables, assurant ainsi une longévité exceptionnelle du produit.

Avec INOTHERM, chaque détail compte. Nous vous offrons des solutions où esthétique, sécurité et durabilité se rejoignent pour dépasser vos attentes, même les plus élevées.

Votre équipe INOTHERM

Les portes d'entrée Exclusive offrent les avantages suivants: • Large gamme de produits • Réalisation de ses propres souhaits et idées • Valeurs d'isolation thermique et phonique très élevées • Haut niveau de sécurité contre le cambriolage • Longévité des portes • Pratiquement aucun entretien et soin requis • Grand choix de modèles

2

Dans le secteur du bâtiment, il existe un système de circulation des matières premières. Les chutes d'aluminium issues des usines ainsi que les anciens composants de bâtiment démontés sont recyclables.

Des modifications techniques, des erreurs d'impression ou de traduction peuvent survenir. Les couleurs imprimées dans le catalogue peuvent varier par rapport aux couleurs du nuancier.

PORTES EXCLUSIVE Contenu

DESIGN 08

Spécifications techniques

4

Hauteur dynamique / largeur

10

Vue d'ensemble des modèles

13

Ouverture vers l'extérieur

16

PORTES D'ENTRÉE

Plat 4 mm / Air 44 mm

SÉRIE

Modèles sans ornement

20

AAE 1841 B

SÉRIE

Modèles avec ornement en acier inoxydable

56

Mini bandes 3D uniquement à l’extérieur de l’insert solide 3D Applications noires uniquement à l'extérieur Relief uniquement à l’intérieur

SÉRIE

Modèles particuliers

62

Accessoires Motif sur vitrage MS 6950 Barre de tirage ZAE 214 B Couleur RAL 9007 FS insert massif RAL 9007 FS Plat extérieur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6950/S +Numéro de maison HF Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

Modèles avec ESG Modèles avec plaque ALU 6 mm Modèles avec 3D Lames de

SÉRIE

Modèles avec ornement en aluminium

74

ST SÉRIE

Constructions à ossature

86

FERRURES ET ACCESSOIRES Fenêtre

108

Vitrages

110

Couleurs

112

Ferrures

115

Sécurité

129

3

Systèmes de profilés

EXCLUSIVE

Les portes avec le panneau à recouvrement sur deux faces d’une épaisseur de 94 mm

dès

0,82

94

2

W/m K

3

NOUVEAUX JOINTS D'ÉTANCHÉITÉ et la réalisation vulcanisées de coin

EXCLUSIVE plus dès

0,61 W/m2K

115

avec FERMETURE SPÉCIALE dans l'intércalaire

3 5 3 94

PAUMELLES RÉGLABLES à rouleaux en trois parties POINTS DE FERMETURE, standard avec crochets en acier avec une distance au canon de 45 mm et avec une plaque de fermeture continue mm PLAQUE ALU - à l'extérieur et 2 mm l'intérieur

JOINT DE DILATATION breveté évitant les déformations du vantail avec CHAMBRE SPÉCIALE pour l'installation électrique

94

STANDARD, ROSACE DE SÉCURITÉ À L'EXTÉRIEUR et poignée en acier inoxydable brossé à l'intérieur.

Seuil avec RUPTURE DE PONT THERMIQUE - seuil en couleur argentée EV 1, réalisation avec vissage invisible

AT 110 P FORME RECTANGULAIRE * avec profilés de dormants et d’ouvrants remplis de polyuréthane

De série PROFIL STATIQUE DE SOL

4

Protection phonique sans vitrage

Protection phonique avec vitrage

34 dB

35 dB

CONSTRUCTION DE PROFILS ET INSTRUCTIONS TECHNIQUES LES AVANTAGES SONT DANS LES DÉTAILS

L'aluminium est un matériau léger, solide, résistant à la corrosion et facile à entretenir, avec une longue durée de vie. Il est particulièrement malléable pour les composants de construction, tout en offrant une isolation phonique et thermique.

AT 95 FORME ALIGNÉE Standard

Profondeur de montage A = 110 mm B = 46 mm

La terre possède des gisements abondants de bauxite, le minerai à partir duquel l'aluminium est produit. Plus de 60 % de l'énergie nécessaire à sa production provient de sources renouvelables et écologiques, principalement de l'hydroélectricité.

AT 110 P FORME RECTANGULAIRE Supplément

Inclus dans le prix bei Série ART

L'aluminium usagé est recyclé, et ce processus conserve ses qualités d'origine tout en nécessitant seulement 5 % de l'énergie initiale. En Allemagne, environ 35 % de la consommation d'aluminium provient du recyclage, une proportion en constante augmentation.

D: LP 200

AT 110

LA FORME SOCLE

FORME CLASSIQUE

Supplément

Supplément

B: LP 150

Inclus dans le prix bei Série AT

LA FORME SOCLE MINI Supplément

5

Équipement standard

Les portes avec le panneau à recouvrement sur deux faces d’une épaisseur de 94 mm

3 Les portes d'entrée de programme Exclusive sont équipées de série avec

NOUVEAUX JOINTS D'ÉTANCHÉITÉ et la réalisation vulcanisées de coin avec FERMETURE SPÉCIALE dans l'intércalaire

BT5 / SERRURES 5 POINTS

3

en série de haute qualité avec la cheville de sécurité et l'élément de fermeture en acier inoxydable. Listel de fermeture en inox garantit une securite accrue.

5 3

Si l'utilisateur souhaite augmenter la résistance à l'effraction,des options supplémentaires peuvent être sélectionnées dans la gamme de quincaillerie.

PAUMELLES RÉGLABLES à rouleaux en trois parties POINTS DE FERMETURE, standard avec crochets en acier avec une distance au canon de 45 mm et avec une plaque de fermeture continue mm PLAQUE ALU - à l'extérieur et 2 mm l'intérieur

JOINT DE DILATATION breveté évitant les déformations du vantail CHAMBRE SPÉCIALE pour l'installation électrique STANDARD, ROSACE DE SÉCURITÉ à l'extérieur et poignée en acier inoxydable brossé à l'intérieur.

PÊNE DEMI-TOUR

BARRE DE VERROUILLAGE La serrure en inox garantit plus de sécurité. Réglable sur la hauteur de la porte (±2 mm), assure une sécurité accrue et une utilisation confortable.

Seuil avec RUPTURE DE PONT THERMIQUE - seuil en couleur argentée EV 1, réalisation avec vissage invisible De série PROFIL STATIQUE DE SOL

3

6

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les vitrages décoratifs

94 mm

PORTES EXCLUSIVE Équipement standard 3-PAUMELLES RÉGLABLES EN TROIS PARTIES ROSACE DE SÉCURITÉ A L'EXTÉRIEUR

Toutes les portes sont de série équipées de trois solides paumelles réglables. Les paumelles sont disponibles en 16 couleurs différentes.

CYLINDRE STANDARD

K 20 / Cylindre profilé standard avec 6 clés

NUMÉRO DE PRODUIT DATE DE LA COMMANDE O10235A 01.03.2025

POIGNÉE ET ROSACE INTÉRIEURES EN ACIER INOX MAT Poignée ZIE 71

DATE DE FABRICATION

RENSEIGNEMENT DU PRODUIT Chaque porte d’entrée possède une Plaque de renseignements. Cette plaque contient toutes les informations importantes concernant les données techniques de la commande et de la production de la porte. Les données sont gravées au laser sur la plaque en acier inoxydable. Cette gravure assure une lisibilité à long terme et facilite l'utilisation des données.

7

ÉLÉMENT AVEC PANNEAU SUPÉRIEUR jusqu'à max. Hauteur 5800 mm

Équipement standard PROFILÉ STATIQUE DE SOL

IMPOSTE DISSIMULÉ TYPE A

Grâce à une adaptation géométrique optique et dynamique, le vitrage s’ajuste précisément à la hauteur de la porte. Avec l’essor des portes aux dimensions exceptionnelles, cette conception permet de préserver l’uniformité et l’harmonie du design, quelle que soit la hauteur de la porte.

En version vantail avec possibilité d’ouverture Élargissement du cadre Marquise en verre avec l’éclairage LED

Nouvelle construction du cadre et des vantaux nettement améliorée avec de nombreux points statiques et NOUVELLE ÉPAISSEUR DES VANTAUX DE 94 mm.

Éclairage LED design Ouverture avec le système Inosmart

LA NOUVELLE CONSTRUCTION PERMET D'ATTEINDRE DES MEILLEURS RÉSULTATS dans tous les domaines importants: statique, isolation thermique, sécurité et écologie.

Poignées en aluminium Facultatif: Éclairage LED

PROFILÉ DE PROTECTION DE FAÇADE FP - 10 / FP - 20 / FP - 30

Partie latérale vitrée xe avec système RENZ intégré AVEC OU SANS Prol de façade ou prol de nition Socle bas AGE 1663 B

Prolé statique de sol en aluminium de série Profilé d'encastrement au sol - BP-30 mm, BP-40 mm et BP-80 mm en combinaisons jusqu'a 320 mm - Canal de drainage 80 mm PROFIL DE RENFORT VP-110

8

PORTES EXCLUSIVE Les portes d’entrée INOTHERM sont équipées de profilés qui sont, EN STANDARD, plus de 30 % plus robustes que les profilés conventionnels d’autres fabricants. Cette conception garantit une stabilité statique exceptionnelle et offre d'excellentes performances en matière d’étanchéité à l’air, à l’eau et au vent.

Socle bas – Partie fixe latérale.

OKFF

OKFF

Le seuil avec le profilé statique de sol en plus de la version standard EV1, peut également être sélectionné dans les couleurs suivantes: - ELOX Gold - ELOX Noir

Prolé statique de sol sur EV1 avec rainure de positionnement et bande d'étanchéité de série.

9

TH

TH

HAUTEUR DYNAMIQUE Important — Programme Select Hauteurs de portes S / M / L

L M

HAUTEUR DU VITRAGE: 1500 mm

Avec l'essor des portes aux dimensions exceptionnelles, cette conception permet de préserver l'uniformité et l'harmonie du design, quelle que soit la hauteur de la porte. Dans une construction moderne, la stabilité joue un rôle essentiel.

La gamme de portes d’entrée exclusives offre des solutions techniques uniques et garantit une fonctionnalité parfaite, même avec une hauteur allant jusqu’à 2 950 mm et une largeur jusqu’à 1 400 mm.

La gamme de portes d’entrée Select offre des solutions techniques uniques, garantissant une fonctionnalité parfaite, même pour une hauteur de 2 251 mm à 2 500 mm et une largeur allant jusqu'à 1 250 mm.

+10%*

HAUTEUR DU VITRAGE: 1700 / 1800 mm

S

HAUTEUR DU VITRAGE: 1600 mm

Grâce à une adaptation géométrique optique et dynamique, le vitrage s'ajuste précisément à la hauteur de la porte.

AGE 1192 B

OKFF

Relief seulement à l'extérieur Accessoires Motif sur vitrage MS 6995 Barre de tirage ZAE 215 B

OPTIONNEL:

S - dès 2000 à 2150 mm

Vitrage standard Couleur RAL 9007 FS Fermeture standard - BT 5 Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Barre de tirage extérieure ZAE 215 - 1500 mm Unité de commande

M - dès 2151 à 2250 mm

L - dès 2251 à 2500 mm

Vitrage plus grand Vitrage plus grand Fermeture standard - BT 5 Fermeture standard - BT 5 Barre de tirage extérieure ZAE 216 - 1600 mm Barre de tirage extérieure ZAE 217 - 1700 mm Unité de commande Unité de commande Hauteur du vitrage: 1700 mm - À la Hauteur: 2251 - 2350 mm Hauteur du vitrage: 1800 mm - À la Hauteur: 2351 - 2500 mm

* supplement de matériel 10

PORTES EXCLUSIVE XXL

XL

+24%*

+19%* +18% *

RÉPARTITION 2/3

XXL

SMART DOOR SYSTEM

BT 660

HAUTEUR DU VITRAGE: 2000 mm RÉPARTITION 1/3

HAUTEUR DU VITRAGE: 1900 / 2000 mm

HAUTEUR DU VITRAGE: 2000 mm

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH ET ÉCLAIRAGE LED

OKFF OPTIONNEL:

OPTIONNEL:

XL - dès 2501 à 2750 mm

XXL - dès 2751 à 2800 mm

Vitrage plus grand Vitrage plus grand 4 Paumelles 4 Paumelles Fermeture standard - BT 5 Fermeture standard - BT 5 avec l'élément de fermeture avec l'élément de fermeture Barre de tirage extérieure ZAE 218 - 1800 mm Barre de tirage extérieure ZAE 218 - 1800 mm Unité de commande Unité de commande Hauteur du vitrage: 2000 mm Hauteur du vitrage: 1900 mm - À la Hauteur: 2501 - 2600 mm Positionnement central Hauteur du vitrage: 2000 mm - À la Hauteur: 2601 - 2750 mm

EXEMPLE RÉPARTITION:

XXL - dès 2801 à 2950 mm Vitrage plus grand 4 Paumelles Fermeture standard - BT 5 avec l'élément de fermeture Barre de tirage extérieure ZAE 218 - 1800 mm Unité de commande Hauteur du vitrage: 2000 mm Positionnement asymétrique (À la Hauteur)

Nous vous présentons la nouvelle génération du systeme d'ouverture de porte intelligent INOSMART. Il représente, comme nos excellentes portes d'entrée Inotherm, le synonyme de qualité, de sécurité et de confort.

INOSMART est un élément indispensable de la porte d'entrée et permet a toute la famille d'entrer facilement et en toute sécurité sans soucis de clés perdues.

11

TH

TH

XXL

HAUTEUR LARGEUR

+30% *

+28%*

+24%*

X

Deux largeurs supplémentaires sont disponibles selon la hauteur de la porte (max. 2 500 mm) :

X

L

2/3

XL

X

X

Malgré leur grande surface, elles garantissent une excellente isolation thermique et une stabilité optimale grâce à leurs montants renforcés et leurs quatre paumelles. Elles constituent une alternative plus performante aux modèles à pivot du marché.

1/3

Ces portes sont compa toutes les versions avec impostes (voir page 13).

HAUTEUR DU VITRAGE: 2000 mm

HAUTEUR DU VITRAGE: 1700 / 1800 mm

- Largeur jusqu'à 1400 mm (avec hauteur jusqu'à 2500 mm) pour un passage jusqu'à 1260 mm

HAUTEUR DU VITRAGE: 1900 / 2000 mm

- Largeur jusqu'à 1250 mm (avec hauteur jusqu'à 2750 mm) pour un passage à 1110 mm

1100 x 2250 mm

OKFF

MAX. LARGEUR 1400

MAX. LARGEUR 1250

MAX. LARGEUR 1100

En Option: MAX STAM Largeur 1400 mm Passage 1260 mm MAX HAUTEUR bis 2500 mm

En Option: STAM Largeur 1250 mm Passage 1110 mm MAX HAUTEUR à 2750 mm

Standard: STAM Largeur 1100 mm Passage 960 mm MAX HAUTEUR à 2950 mm

* supplement de matériel 12

PORTES EXCLUSIVE Vue d'ensemble des modèles

Types d'ouverture - Vue de l'extérieur Les réalisations de tous les modèles de programme EXCLUSIVE sont livrables dans les réalisations différentes avec des parties latérales et des impostes quelque soit le sens d’ouverture (gauche ou droit).

L’OUVERTURE DE PORTE Type 02 Type 12

Type 07 Type 17

Type 21 Type 24

Type 03

Type Imposte caché

Type 08 Type 18

Type 22 Type 25

Type 04 Type 14

Type 05 Type 15

Type 108 Type 118

Type 23

Type 105 Type 115

Type Imposte dissimulé

Type 41 Type 44

Type 06

Les éléments de porte peuvent être fabriqués en une seule pièce, avec des dimensions allant jusqu'à 2500 mm de large et 2700 mm de haut. Pour des dimensions plus importantes, il est possible d'assembler deux éléments ou plus à l'aide de systèmes de couplage (clips et joints), moyennant un supplément de prix.

Type 01

Type 01

DIN GAUCHE vers l'intérieur

DIN DROITE vers l'intérieur

Type 11

Type 11

Type 09

Type 51 Type 54

Types d’ouvertures vers l’extérieur AT 95 A 13

TH

TH

Style RETRO

LA VUE QUI ILLUMINE LA JOURNÉE NOUVEAU - OPTION! MIROIR INTÉRIEUR

BLACK EDITION Le programme EXCLUSIVE présente la couleur noire, actuelle et tendance en combinaison avec d'autres couleurs. Le pack Black Edition se réfere toujours à l'extérieur de la porte et contient les composants standards suivants; - Le profilé statique de sol - Seuil - Socle bas - Rosace de sécurité - Applications extérieures Les composants suivants sont sélectionnés par l'acheteur: - Barre de tirage - Judas - Heurtoir - Plinthe décorative - Poignée intérieure

AGE 1041 B Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 216 B

AGE 1041 B Tous les accessoires sur la page 125

Couleur RAL 9007 FS Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6326/S + Numéro de la maison HF (noir) Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre Extension BV 80

14

Vue de l'intérieur Couleur de l'interieur - HD 211 Miroir - SK 160 Poignée intérieure - ZIE 72

PORTES EXCLUSIVE Modification AGE 1230 Modifié selon le dessin du client Petite modification

AGE 1230 Modèle standard

La gamme comprend plus de 220 modèles de base, disponibles en différentes tailles pour créer un produit unique. Si aucune option ne correspond, DoorStudio Exclusive vous permet de personnaliser un modèle existant.

Modifications majeures: agrandissement de la vitre, déplacement d'éléments ou création d'un modèle bicolore.

Modifications mineures: ajustement d'un paramètre, comme la suppression des rainures, le changement de la position de la vitre, l'ajout d'applications en inox ou d'un panneau décoratif.

Pour une personnalisation spécifique, un schéma détaillé est requis pour garantir un résultat conforme.

AGE 1230 B Relief seulement à l'extérieur Accessoires Motif sur vitrage MS 6064 Barre de tirage ZAE 211 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6064/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

AGE 1349 B Relief sur les deux faces Accessoires Motif sur vitrage MS 6487 Barre de tirage ZAE 211 B Couleur RAL 7039 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6487/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

15

TH

TH

Ouverture vers l'extérieur 69

Ouverture vers l'extérieur

EXCLUSIVE / AT 95 A

Ouverture vers l'intérieur 69

Tous les modèles de la série EXCLUSIVE, qui s'ouvrent vers l'intérieur, peuvent également être livrés en version ouvrant vers l'extérieur.

Il est important de noter que la version ouvrant vers l'extérieur possède les mêmes propriétés, caractéristiques et nitions que la gamme de base EXCLUSIVE. Les portes ouvrant vers l'extérieur gardent le même aspect, de même que les éventuels accessoires optionnels, que les portes ouvrant vers l'intérieur. Le prol statique de sol est également de série sur les portes ouvrant vers l'extérieur, ce qui garantit une statique parfaite de la porte, un transport sûr et un assemblage parfait.

SELECT / AT 95 A Tous les modèles de la série SELECT, qui s'ouvrent vers l'intérieur, peuvent également être livrés en version ouvrant vers l'extérieur. (Programme Select dès la page 86).

69

AGE 1011 BH Applications noires uniquement à l'extérieur

69

16

AGE 1011 B Applications noires uniquement à l'extérieur

94

Accessoires Barre de tirage ZAE 216 B Couleur 70 784 FS Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6058/S + Numéro de la maison HFG Construction de prol AT 95 A Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

94

Accessoires Barre de tirage ZAE 211 B

Option: Charnières cachées à ouverture vers l’extérieur VTB 20

Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6058/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

CONSTRUCTION DE PROFILS ET INSTRUCTIONS TECHNIQUES

EXCLUSIVE

Les portes avec un panneau recouvrement sur deux faces d’une épaisseur de 95 mm

dès

0,94 95

2

3

W/m K

NOUVEAUX JOINTS D'ÉTANCHÉITÉ et la réalisation vulcanisées de coin

EXCLUSIVE plus dès

0,61 W/m2K

95

avec FERMETURE SPÉCIALE dans l'intércalaire

3 5 3 95

PAUMELLES RÉGLABLES à rouleaux en trois parties POINTS DE FERMETURE, standard avec crochets en acier avec une distance au canon de 45 mm et avec une plaque de fermeture continue

mm PLAQUE ALU - à l'extérieur et l'intérieur

JOINT DE DILATATION breveté évitant les déformations du vantail

95

CHAMBRE SPÉCIALE pour l'installation électrique STANDARD, ROSACE DE SÉCURITÉ à l'extérieur et poignée en acier inoxydable brossé à l'intérieur.

Seuil avec RUPTURE DE PONT THERMIQUE - seuil en couleur argentée EV 1, réalisation avec vissage invisible De série PROFIL STATIQUE DE SOL

* avec profilés de dormants et d’ouvrants remplis de polyuréthane

17

TH

TH

Options de commande

VOTRE PORTE D’ENTRÉE EXCLUSIVE SERA FABRIQUÉE SUR MESURE SELON VOS SOUHAITS. Votre catalogue vous guide pour que vous puissiez créer votre propre porte d'entrée sur mesure pour votre maison.

Nous offrons une large gamme de modèles, dessins, couleurs, etc. Vous pouvez choisir parmi une large game des éléments actifs et des éléments de sécurité passifs.

Dans le catalogue, vous pouvez consulter quelques mises en oeuvre possibles, le reste dépend de votre créativité.

Notre configurateur et nos experts disponibles pour vous constituent par ailleurs une aide supplémentaire à votre sélection.

A l'EXTÉRIEUR - VOUS choisissez: 1. MODÈLES DE PORTES PAR GAMME : - Exclusive AG (s. 20) - Exclusive AE (s. 56) - Art / 3D (s. 62) - Exclusive AT (s. 74) - Select (s. 86) 2. EXÉCUTION - avec ou sans imposte ou fixe latéral (s.13, 104) - profil (classique, affleurant, carré…) (s. 5) 3. COULEURS, ET DÉCORS (s. 112) 4. VITRAGES À MOTIF, VITRAGES ORNEMENTAUX (s. 110) 5. POIGNÉES ET PRISES ENCASTRÉES (s. 120) 6. SÉCURITÉ - serrures (s. 115) - contrôle d’accès avec le système Inosmart (s. 118) - widerstandsklassen RC2 (s. 129) 7. ACCESSOIRES - éclairage (s. 24) - marquise en verre (s. 24) - canal de drainage (s. 102) - boite aux lettres Renz (s. 21) 8. PROTECTION DE FAÇADE et ELARGISSEURS pour une installation plus facile 9. FENÊTRE (s. 108)

A l'INTÉRIEUR - VOUS choisissez: 1. COULEURS, ET DÉCORS (s. 112) 2. POIGNÉES ET RACCORDS INTERNES (s. 125) 3. ACCESSOIRES - miroir intérieur (s.19) - ferme-porte - judas (s. 22) - paumelles de porte encastrées avec butée (s. 16 / s. 103 )

18

LA VUE QUI ILLUMINE LA JOURNÉE

PORTES EXCLUSIVE

NOUVEAU - OPTION! MIROIR INTÉRIEUR

Stabilité de la porte

EXTÉRIEUR

L'ÉTÉ

INTÉRIEUR

22 C

+30 C SMART DOOR SYSTEM

BT 670

x

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE.

Grâce à cette innovation, nous assurons une fonctionnalité optimale, même sous des températures extrêmes.

PLUS JAMAIS Nous vous présentons la nouvelle génération du scanner d'empreintes digitales INOSMART, qui, tout comme les excellentes portes d'entrée Inotherm, est synonyme de qualité, de sécurité et de confort. Il constitue un élément indispensable de la porte d'entrée. Le scanner d'empreintes digitales INOSMART permet une entrée facile et sécurisée dans la maison pour toute la famille et élimine les soucis liés aux clés perdues.

EXTÉRIEUR

L'HIVER

INTÉRIEUR

22 C

-25 C

Les conditions climatiques, en hiver comme en été, peuvent provoquer un choc thermique déformant l'ouvrant et compliquant l'utilisation de la porte. Pour y remédier, nous avons conçu un battant breveté avec joint de dilatation, améliorant la rupture de pont thermique. Ce joint, placé entre le panneau extérieur et les prolés, renforce l'étanchéité et la rigidité entre le dormant et l'ouvrant des portes EXCLUSIVE.

x

Les portes d’entrée INOTHERM sont équipées de prolés qui sont, EN STANDARD, plus de 30 % plus robustes que les prolés conventionnels d’autres fabricants.

Cette conception garantit une stabilité statique exceptionnelle et offre d'excellentes performances en matière d’étanchéité à l’air, à l’eau et au vent.

PLUS JAMAIS

AGE 1048

VTB 10

Vue de l'intérieur Couleur de l'interieur - 70 784 FS / DD 211 Miroir - SK 160 Poignée interieure - ZIE 71

ÉTANCHÉIT É À L'AIR

4

ÉTANCHÉITÉ À L'EAU

8A

ÉTANCHÉITÉ AU VENT

C4

Paumelles de porte intégrées

19

Partie extérieure

SÉRIE Sans ornement Elle se distingue par des surfaces lisses, et des lignes épurées et simples. Les formes de base de ces modeles sont simples, assorties et sans accessoires inutiles, ce qui garantit la modernité intemporelle des modèles. La conception de cette série met l’accent sur la qualité des nitions la qualité des matériaux utilisés et la perfection technologique. Le contrôle précis tout au long du processus technologique de production et le contrôle nal de la PORTE D’ENTRÉE EXCLUSIVE garantissent une très longue durée de vie avec un entretien minimal.

Vous pouvez ajouter votre propre note conceptuelle à tous les modèles de la série AG et créer un modèle tout a fait unique de votre porte d’entrée EXCLUSIVE avec quelques modications plus ou moins importantes.

Judas électronique

Inox

Black Edition

BT 19 E

BT 19 EB

Partie intérieure

140

modèles portant le signe S S Les sont également disponibles en version Select, porte à panneaux insérés.

AGE 1030

AGE 1030 BH

Panneau lisse

Panneau lisse

Accessoires Barre de tirage ZAE 716 Couleur 70 784 FS Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6025/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

20

Accessoires Barre de tirage GM 516 Couleur 67 / 71764 gris noir Panneau extérieur DD 424 Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6025/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

PORTES EXCLUSIVE Design Relief 22 mm

SOLUTION BREVETÉE INOTHERM

NOUVEAU! SMARTGRIP Poignée cuvette Série 800

260

FERMÉE

LORS DE L’OUVERTURE DE LA PORTE

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

AGE 1193 B

AGE 1030 B

Design Relief seulement à l'extérieur

Panneau lisse

Accessoires Barre de tirage GM 216 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6996/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

Accessoires Barre de tirage GM 816 Couleur RAL 9007 FS Partie xe latérale gauche ST 51 / 76 / WG / 400 Partie xe latérale droite ST 01 / WG / 400 Motif sur vitrage MS 6025/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Boîte aux lettres BK 20 F Marquise en verre

Poignée encastrée dissimulée brevetée Dernière innovation: une poignée encastrée dissimulée avec une surface parfaitement affleurante et un éclairage intégré pour un look moderne.

21

PROGRAMME EXCLUSIVE

Judas électronique

BT 19 E Partie intérieure

Partie extérieure Il est conçu pour vous offrir une visibilité parfaite de votre entrée grâce à sa caméra et son moniteur LCD, simplement en appuyant sur le bouton marche.

AGE 1039 B Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 216 B Couleur 67 / 71764 gris noir Panneau extérieur DD 421 Judas BT 19 EB Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6844/S +Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

AGE 1077 B Relief seulement à l'extérieur Accessoires Barre de tirage ZAE 214 B Couleur RAL 9007 FS Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6816/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

22

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800 80

5A

360 mm

750 mm

140

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

AGE 1044 B

AGE 1044

Relief seulement à l'extérieur

Relief seulement à l'extérieur

Accessoires Barre de tirage ZAE 216 B Couleur RAL 9007 FS Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6670/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition Marquise en verre

Accessoires Barre de tirage ZAE 709 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6670/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 prol de base plus haut Éclairage design

23

PROGRAMME EXCLUSIVE

MARQUISE EN VERRE Un élément élégant de porte d'entrée qui protège contre les intempéries. Avec une marquise en verre qui s'intègre facilement dans le système de porte d'entrée, vous n’avez plus besoin de chercher des solutions et services supplémentaires. ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE Lors de l'installation d’une marquise, vous pouvez choisir l'option d'éclairage d'entrée à LED pour plus de confort et de sécurité. Vous pouvez contrôler la l'intensitée de la lumière et le temps de l'intensitée fonctionnement à l'aide de l'application mobile Inosmart.

LA SOLUTION ESTHÉTIQUE POUR UNE PORTE PROTÉGÉE ET UNE ENTRÉE CONFORTABLE

AGE 1041 B Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 216 B Couleur RAL 9007 FS Judas BT 19 EB Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6026/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre Extension BV 80

24

AGE 1041 BH Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 216 B Couleur 70 784 FS Panneau extérieur DD 426 Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6026/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE Partie extérieure

Judas électronique Partie intérieure

Inox

Black Edition

BT 19 E

BT 19 EB

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

300

5A

Il est conçu pour vous offrir une visibilité parfaite de votre entrée grâce à sa caméra et son moniteur LCD, simplement en appuyant sur le bouton marche.

AGE 1041 B Vue de l'intérieur Couleur de l'interieur - 70 784 FS Poignée interieure - ZIE 71

AGE 1041 Application inox aligné uniquement à l'extérieur Accessoires Barre de tirage ZAE 714 Couleur 70 784 FS Judas BT 19 E Heurtoir BT 110 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6026/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

AGE 1064 Décor aligné uniquement à l'extérieur Accessoires Barre de tirage GM 516 Couleur 80 077 FS Panneau extérieur DD 416 Décor extérieur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6025/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Éclairage design

25

PROGRAMME EXCLUSIVE

NOUVEAU!

Protection phonique:

300

PROTECTION PHONIQUE

41 dB

280

41 dB

Options : — Tous modèles sans panneau vitré — dimension maximale : porte d’entrée à un seul vantail STAM largeur 1200 mm/hauteur 2500 mm

5x

Une porte insonorisée de haute qualité assure un intérieur calme et apaisant, particulièrement lorsque l'espace de vie se situe juste derrière la porte d'entrée. Une bonne isolation acoustique contribue également à améliorer la concentration et la qualité du sommeil.

Ud - Wert:

0,90 W/m2K La valeur d'isolation acoustique élevée de 41 dB (Rw), combinée à une faible valeur U, offre une protection thermique optimale et une isolation phonique de qualité pour votre porte d'entrée.

AGE 1048

AGE 1037 BH

Application inox aligné uniquement à l'extérieur Relief seulement à l'extérieur

Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur

Accessoires Barre de tirage GM 216 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6027/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

26

Accessoires ZAE 216 Barre de tirage 70 784 FS Couleur DD 424 Panneau extérieur 70 784 FS Décor extérieur BT 19 EB Judas BT 112 Heurtoir ST 01 / WG / 400 Partie xe latérale MS 6854/S + Motif sur vitrage Numéro de la maison HFG Lecteur d'empreinte digitale BT 660 Option: Le pack Black Edition

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN SMART DOOR SYSTEM

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

280

180

180

GATEWAY Déverrouillage à distance par smartphone : ouvrez les portes facilement depuis n’importe où rien de plus simple !

AGE 1037 B

AGE 1194 B

Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur

Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur

Accessoires Barre de tirage ZAE 216 B Couleur 70 784 FS Décor extérieur DD 424 Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6854/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

Accessoires Barre de tirage ZAE 711 Couleur 80 077 FS Décor extérieur DD 424 Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6002/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

27

PROGRAMME EXCLUSIVE

S:1500 / M:1600

140 60 55

AGE 1027 B Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur Accessoires Barre de tirage GM 1027 Couleur 70 784 FS Panneau extérieur DD 427 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6994/S +Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

AGE 1027 B NOUVEAU!

NOUVEAU!

Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 214

Décor bois: HD 230 Acacia

Design Décor: DD 420 Rouille nature

Design Décor: DD 421 Gris mineral

COMBINAISONS DE COULEURS 28

Design Décor: DD 427 Beton

Couleur 70 784 FS Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6003/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition Éclairage design

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

240

240

SOCLE BAS DANS LA PARTIE LATÉRALE

50 mm

S:1400 / M:1500

Un socle bas est une caractéristique relativement rare.

Cependant, grâce à l'aménagement de l'entrée, qui permet une installation avec un cadre caché, nous avons également pris en compte la traverse inférieure – le socle dans la partie latérale. Notre solution permet un profil de socle particulièrement bas, sans compromettre la sécurité de votre domicile.

SOCLE BAS Couleur - RAL 9005 mat ou couleur de la porte

AGE 1046 B

AGE 1195 B

Relief seulement à l'extérieur

Décor aligné uniquement à l'extérieur Relief seulement à l'extérieur

Accessoires Barre de tirage ZAE 215 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6004/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition Éclairage design

Accessoires Barre de tirage ZAE 215 B Couleur 70 784 FS Décor extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6005/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

29

MOTIF SUR VITRAGE La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

PROGRAMME EXCLUSIVE 260

260

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

260

260

Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante. L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateur-timer ou, en cas de système Inosmart intégré, via l'application Inosmart.

Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, profilés de protection de façade, systèmes lumineux et marquise en verre.

S:1500 / M:1600

ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE

AGE 1098 B Relief sur les deux faces Accessoires Motif sur vitrage MS 6826 + Numéro de la maison HFG Barre de tirage ZAE 211 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6826/S Option: Lecteur d'empreinte digitale BT 670 L'éclairage LED Le pack Black Edition

30

AGE 1098 BH Relief sur les deux faces Accessoires Motif sur vitrage MS 6041 + Numéro de la maison HFG Barre de tirage ZAE 211 B Couleur 67 / 71764 gris noir Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6041/S Option: Lecteur d'empreinte digitale BT 670 Éclairage design

PORTES EXCLUSIVE

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

COULEURS INTÉRIEURES

300

260

200

S:1500 / M:1600

320

260

260

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

AGE 1688 B Vue de l'intérieur Couleur de l'interieur - RAL 9016 brillant Poignée intérieure - ZIE 24

AGE 1688 B

AGE 1686 B

Relief sur les deux faces 3D Relief extérieur

Relief sur les deux faces

Accessoires Motif sur vitrage MS 6329 + Numéro de la maison HFG Barre de tirage ZAE 211 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6329/S Lecteur d'empreinte digitale BT 670 Option: Le pack Black Edition Éclairage design

Accessoires Motif sur vitrage MS 6065 + Numéro de la maison HFG Barre de tirage GM 216 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6065/S Lecteur d'empreinte digitale BT 670 Option: Le pack Black Edition

31

NOUVEAU! SMARTGRIP Poignée encastrée dissimulée brevetée

MOTIF SUR VITRAGE

PROGRAMME EXCLUSIVE 140

320

150

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

Dernière innovation : une poignée encastrée dissimulée avec une surface parfaitement affleurante et un éclairage intégré pour un look moderne.

320

150

S:1500 / M:1600

- POIGNÉE CUVETTE SYMÉTRIQUE SÉRIE 200 - RAL 9005 mat

AGE 1097 Panneau lisse Accessoires Motif sur vitrage MS 6173 + Numéro de la maison HFG Barre de tirage GM 216 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6173/S Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

32

AGE 1097 B Panneau lisse Accessoires Motif sur vitrage MS 6173 + Numéro de la maison HFG Barre de tirage GM 816 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6173/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

BK 20 E BOÎTE AUX LETTRES INOX

COMBINAISONS DE COULEURS Décor bois: HD 211

Couleur: RAL 9007 FS

PORTES EXCLUSIVE

Design décor: DD 420

320

S:1500 / M:1600

320

AGE 1181 Vue de l'intérieur Couleur de l'interieur - HD 211 Poignée intérieure - ZIE 71

AGE 1181

AGE 1689 B

Application inox aligné uniquement à l'extérieur

3D Relief seulement à l'extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6042 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6042/S Option: Lecteur d'empreinte digitale BT 610

Accessoires Motif sur vitrage MS 6330 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur 70 784 FS Partie xe latérale gauche ST 51 / 76 / WG / 400 Partie xe latérale droite ST 01 / WG / 400 Motif sur vitrage MS 6330/S Option: Lecteur d'empreinte digitale BT 670 Boîte aux lettres BK 20 B Le pack Black Edition

33

MOTIF SUR VITRAGE

PROGRAMME EXCLUSIVE 360

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

280

SMART DOOR SYSTEM

S:1500 / M:1600

BT 670

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH

AGE 1189 B AGE 1090 B Relief sur les deux faces Accessoires Motif sur vitrage MS 6039 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6039/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

34

Relief sur les deux faces Accessoires Motif sur vitrage MS 6332 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur 80 077 FS Panneau extérieur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6332/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

PORTES EXCLUSIVE MOTIF SUR VITRAGE Marquise en verre avec la possibilité d’éclairage LED 160

X

X

260

S:1500 / M:1600

360 mm

750 mm

240

80

140

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

AGE 1105 B

AGE 1118

Relief seulement à l'extérieur

Relief sur les deux faces

Accessoires Motif sur vitrage MS 6577 + Numéro de la maison HFG Barre de tirage GM 216

Accessoires Motif sur vitrage MS 6824 + Numéro de la maison HFG Barre de tirage ZAE 709

Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6577/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre Extension BV 80

Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6824/S Option: Lecteur d'empreinte digitale BT 610

35

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

PROGRAMME EXCLUSIVE 140

260

S:1500 / M:1600

- POIGNÉE CUVETTE SYMÉTRIQUE SÉRIE 200 - RAL 9005 mat

AGE 1111 Panneau lisse Accessoires Motif sur vitrage MS 6333 + Numéro de la maison HFG Barre de tirage GM 216 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6333/S Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

36

AGE 1111 BH Panneau lisse Accessoires Motif sur vitrage MS 6006 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur HD 224 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6006/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

PORTES EXCLUSIVE COULEURS INTÉRIEURES

MOTIF SUR VITRAGE La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

Marquise en verre avec la possibilité d’éclairage LED 280

160

S:1500 / M:1600

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte. Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

160

80

B: 1000 / 1200 / 1400 / 1600 / 1800

AGE 1111

AGE 1111

AGE 1501 B

Vue de l'intérieur Couleur de l'interieur - RAL 9016 brillant Poignée intérieure - ZIE 24

Panneau lisse

Décor aligné uniquement à l'extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6333 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6333/S Option: Lecteur d'empreinte digitale BT 610 Marquise en verre

Accessoires Motif sur vitrage MS 6337 Barre de tirage ZAE 214 B Couleur 70 784 FS Décor extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6337/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

37

APPLICATIONS

PROGRAMME EXCLUSIVE 140

-Inox mat -Inox poli -RAL 9005 mat 100

ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE

S:1500 / M:1600

Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante. L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateur-timer ou, en cas de système Inosmart intégré, via l'application Inosmart.

Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, prolés de protection de façade, systèmes lumineux et marquise en verre.

100

AGE 1657 B Farbige Applications extérieures uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6007 Barre de tirage ZAE 214 B Couleur 67 / 71764 gris noir Panneau extérieur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6007/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 L'éclairage LED Le pack Black Edition

38

AGE 1657 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6189 Barre de tirage ZAE 709 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6189/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

PORTES EXCLUSIVE SANS SUPPLÉMENT

Marquise en verre avec la possibilité d’éclairage LED

Avec ou sans relief (rainures) sur les modèles en décor de bois de peintures.

S:1500 / M:1600

360 mm

750 mm

200

80

B: 1000 / 1200 / 1400 / 1600 / 1800 200 150

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

AGE 1196 B

AGE 1197 BH

Applications noires uniquement à l'extérieur

Farbige Applications extérieures uniquement à l'extérieur

Accessoires Motif sur vitrage MS 6008 + Numéro de la maison HFG Barre de tirage ZAE 214 B

Accessoires Motif sur vitrage MS 6009 + Numéro de la maison HFG Barre de tirage ZAE 214 B

Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6008/S Option: Lecteur d'empreinte digitale BT 670 Boîte aux lettres BK 20 F Le pack Black Edition Marquise en verre

Couleur HD 211 Decor extérieur 67 / 71764 gris noir Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6009/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

39

PROGRAMME EXCLUSIVE 80 72 80

140

260

260

S:1500 / M:1600

S:1500 / M:1600

- BARRE DE TIRAGE EXTÉRIEURE SÉRIE 700 - INOX MAT - OPTION: EMPREINTE DIGITALE

AGE 1654 Application inox aligné uniquement à l'extérieur Relief seulement à l'extérieur Accessoires Motif sur vitrage MS 6289 Barre de tirage ZAE 716 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6289/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

40

AGE 1825 B Relief seulement à l'extérieur Accessoires Motif sur vitrage MS 6012 Barre de tirage ZAE 211 B Couleur RAL 7039 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6012/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

PORTES EXCLUSIVE MOTIF SUR VITRAGE La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

240

260

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte. Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

AGE 1298 Relief sur les deux faces Accessoires Motif sur vitrage MS 6587 + Numéro de la maison HF (noir) Barre de tirage ZAE 514

S:1500 / M:1600

COULEURS INTÉRIEURES

Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6587/S Option: Lecteur d'empreinte digitale BT 610

AGE 1355 B Relief sur les deux faces Accessoires Motif sur vitrage MS 6013 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6013/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

41

PROGRAMME EXCLUSIVE 140

280

150

X

X

300

S:1500 / M:1600

- POIGNÉE CUVETTE SYMÉTRIQUE SÉRIE 200 - MÊME COULEUR QUE LA PORTE

AGE 1232 B Panneau lisse Accessoires Motif sur vitrage MS 6486 Barre de tirage GM 216 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6486/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

42

AGE 1237 Panneau lisse Accessoires Motif sur vitrage MS 6440 + Numéro de la maison HF (noir) Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6440/S Option: Lecteur d'empreinte digitale BT 670

ÉCLAIRAGE LED DESIGN

PORTES EXCLUSIVE MOTIF SUR VITRAGE

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

260

260

260

S:1400 / M:1500

50 mm

Un socle bas est une caractéristique relativement rare.

Cependant, grâce à l'aménagement de l'entrée, qui permet une installation avec un cadre caché, nous avons également pris en compte la traverse inférieure – le socle dans la partie latérale. Notre solution permet un profil de socle particulièrement bas, sans compromettre la sécurité de votre domicile.

S:1500 / M:1600

SOCLE BAS DANS LA PARTIE LATÉRALE

SOCLE BAS Couleur - RAL 9005 mat ou couleur de la porte

AGE 1230 B Relief seulement à l'extérieur Accessoires Motif sur vitrage MS 6064 Barre de tirage ZAE 211 B Couleur RAL 7039 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6064/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

AGE 1806 Relief sur les deux faces Accessoires Motif sur vitrage MS 6014 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur 70 784 FS Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6014/S Option: Lecteur d'empreinte digitale BT 610 Éclairage design

43

PROGRAMME EXCLUSIVE 240

220

SMART DOOR SYSTEM

S:1300 / M:1400

S:1300 / M:1400

BT 610

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH ET ÉCLAIRAGE LED

AGE 1314 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6575 Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6575/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

44

AGE 1823 B Relief sur les deux faces Accessoires Motif sur vitrage MS 6573 Barre de tirage ZAE 214 B Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6573/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

SMART DOOR SYSTEM

150

260

S:1500 / M:1600

240

AGE 1198 B Vue de l'intérieur Couleur de l'interieur - HD 224 Poignée intérieure - ZIE 72

AGE 1198 B

AGE 1351

Panneau lisse

Panneau lisse

Accessoires Motif sur vitrage MS 6015 Barre de tirage GM 216 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6015/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

Accessoires Motif sur vitrage MS 6184 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6184/S Option: Lecteur d'empreinte digitale BT 610

45

PROGRAMME EXCLUSIVE 140

320

150

260

260

S:1500 / M:1600

- POIGNÉE CUVETTE SYMÉTRIQUE SÉRIE 200 - RAL 9005 mat

AGE 1583 Panneau lisse Accessoires Motif sur vitrage MS 6576 Barre de tirage GM 216 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6576/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

46

AGE 1802 Relief sur les deux faces Accessoires Motif sur vitrage MS 6016 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur RAL 7039 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6016/S Option: Lecteur d'empreinte digitale BT 610 Éclairage design

PORTES EXCLUSIVE

240

200

240

240

S:1300 / M:1400

50 mm

Un socle bas est une caractéristique relativement rare.

Cependant, grâce à l'aménagement de l'entrée, qui permet une installation avec un cadre caché, nous avons également pris en compte la traverse inférieure – le socle dans la partie latérale. Notre solution permet un profil de socle particulièrement bas, sans compromettre la sécurité de votre domicile.

40

SOCLE BAS DANS LA PARTIE LATÉRALE

SOCLE BAS Couleur - RAL 9005 mat ou couleur de la porte

AGE 1326

AGE 1521

Application inox aligné uniquement à l'extérieur Relief sur les deux faces

Relief sur les deux faces

Accessoires Motif sur vitrage MS 6071 Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6071/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

Accessoires Motif sur vitrage MS 6463 Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6463/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

47

PROGRAMME EXCLUSIVE

240

220

AGE 1130 Application inox aligné uniquement à l'extérieur Relief sur les deux faces

S:1500 / M:1600

Accessoires Motif sur vitrage MS 6186 Barre de tirage ZAE 707

AGE 1130 B Applications noires uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6581 Barre de tirage ZAE 211 B Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6581/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

48

Couleur 80 077 FS Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6186/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

PORTES EXCLUSIVE Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800

220

S:1500 / M:1600

360 mm

750 mm

240

220

80

240

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

AGE 1104 B

AGE 1121

Relief sur les deux faces

Décor aligné uniquement à l'extérieur Application inox aligné uniquement à l'extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6593 Barre de tirage ZAE 214 B Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6593/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre

Accessoires Motif sur vitrage MS 6186 Barre de tirage ZAE 714 Couleur 80 077 FS Décor extérieur HD 224 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6186/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

49

PROGRAMME EXCLUSIVE 240

180 240

180

ANALYSE DES EMPREINTES DIGITALES

S:1600 / M:1700

L'application avancée Inosmart offre une analyse efcace des empreintes digitales et permet de visualiser l'image de l'empreinte telle qu'elle est perçue par le capteur biométrique.

AGE 1128 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6297 Barre de tirage ZAE 709 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6297/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

50

AAE 1622 B Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur Relief uniquement à l’intérieur Accessoires Motif sur vitrage MS 6190 Barre de tirage ZAE 214 Couleur RAL 9007 FS Décor extérieur 67 / 71764 gris noir Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6190/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

240

260

BT 670

S:1500 / M:1600

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH

AAE 1612 Décor aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6584 Barre de tirage ZAE 214 B Couleur 80 077 FS Décor extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6584/S +Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

AAE 1612 B NOUVEAU!

Décor bois: HD 230 Acacia

NOUVEAU!

Design Décor: DD 420 Rouille nature

Design Décor: DD 421 Gris mineral

COMBINAISONS DE COULEURS

Design Décor: DD 427 Beton

Décor aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6584 Barre de tirage ZAE 511 Couleur 80 077 FS Panneau extérieur DD 427 Décor extérieur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6584/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Éclairage design

51

ÉCLAIRAGE LED DESIGN SANS SUPPLÉMENT

PROGRAMME EXCLUSIVE

Avec ou sans relief (rainures) sur les modèles en décor de bois de peintures.

220

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

140 220

140

S:1600 / M:1700

OPTION: - BARRE DE TIRAGE EXTÉRIEURE SÉRIE 500 - INOX MAT - OPTION: EMPREINTE DIGITALE

AGE 1199 B Décor aligné uniquement à l'extérieur Accessoires Relief sur les deux faces Motif sur vitrage Barre de tirage MS 6017 ZAE 211 B Couleur Décor extérieur 80 077 FS Partie xe latérale DD 424 Motif sur vitrage ST 01 / WG / 400 MS 6017/S + Option: Numéro de la maison HFG Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

52

AGE 1201 BH Décor aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6018 Barre de tirage ZAE 709 Couleur RAL 9007 FS Décor extérieur RAL 9005 MAT Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6018/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

PORTES EXCLUSIVE

SANS SUPPLÉMENT 240

120 40

Avec ou sans relief (rainures) sur les modèles en décor de bois de peintures.

BT 670 EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH S:1600 / M:1700

AGE 1202 Décor aligné uniquement à l'extérieur Applications noires uniquement à l'extérieur Relief uniquement à l’intérieur Accessoires Motif sur vitrage MS 6019 Barre de tirage ZAE 511 Couleur 80 077 FS Panneau extérieur DD 427 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6019/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

AGE 1203 B NOUVEAU!

NOUVEAU!

Décor aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6019 Barre de tirage ZAE 211

Décor bois: HD 230 Acacia

Design Décor: DD 420 Rouille nature

Design Décor: DD 421 Gris mineral

COMBINAISONS DE COULEURS

Design Décor: DD 427 Beton

Couleur RAL 9007 FS Décor extérieur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6019/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

53

PROGRAMME EXCLUSIVE 160 40

340

160

240

Judas électronique

BT 19 E Partie intérieure

Il est conçu pour vous offrir une visibilité parfaite de votre entrée grâce à sa caméra et son moniteur LCD, simplement en appuyant sur le bouton marche.

S:1500 / M:1600

Partie extérieure

AGE 1560 Décor aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6648 Barre de tirage ZAE 950 Couleur RAL 1013 mat Décor extérieur RAL 9005 mat Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6648/S + Numéro de la maison HFG Option: Prol de base plus haut

AGE 1459 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6020 Barre de tirage ZAE 850 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6020/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

54

PORTES EXCLUSIVE COULEURS INTÉRIEURES 240

240

S:1500 / M:1600

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte. Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

AGE 1456 Vue de l'intérieur Couleur de l'interieur - RAL 9007 FS Poignée intérieure - ZIE 71

AGE 1456

AGE 1456 B

Décor aligné uniquement à l'extérieur Relief sur les deux faces

Décor aligné uniquement à l'extérieur Relief sur les deux faces

Accessoires Motif sur vitrage MS 6650 Barre de tirage ZAE 709

Accessoires Motif sur vitrage MS 6650 Barre de tirage ZAE 211 B

Couleur RAL 9007 FS Décor extérieur 67 / 71764 gris noir Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6650/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

Couleur 80 077 FS Décor extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6650/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

55

SÉRIE

MOTIF SUR VITRAGE

avec ornement inoxydable.

260

La caractéristique distinctive de la série AE est la ligne nette entre le verre et l’aluminium, soulignée par un encadrement en acier inoxydable. L'élégant alignement de cet encadrement avec les surfaces externes et internes de la porte confère aux modèles de cette série une identité visuelle unique et facilement reconnaissable.

Vous pouvez ajouter votre propre note conceptuelle à tous les modèles de la série AE et créer un modèle tout à fait unique de votre PORTE D’ENTRÉE EXCLUSIVE avec quelques modifications plus ou moins importantes.

AEE 1284 BH Applications noires uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6191 + Numéro de la maison HFG Barre de tirage ZAE 211 B Couleur RAL 9005 mat Panneau extérieur DD 426 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6191/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

56

S:1500 / M:1600

260

S:1500 / M:1600

La conception de la série AE met l’accent sur la qualité des finitions, des matériaux utilisés, et la perfection technologique. Un contrôle précis tout au long du processus de production, ainsi qu'un contrôle final rigoureux, garantissent une très longue durée de vie avec un entretien minimal pour la PORTE D’ENTRÉE EXCLUSIVE.

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

AEE 1284 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6191 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6191/S Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN

COULEURS INTÉRIEURES

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

SANS SUPPLÉMENT Avec ou sans relief (rainures) sur les modèles en décor de bois de peintures.

240

180

S:1500 / M:1600

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

AEE 1178 Vue de l'intérieur Couleur de l'interieur - 70 784 FS Poignée intérieure - ZIE 71

AEE 1178

AEE 1179

Application inox aligné uniquement à l'extérieur Relief sur les deux faces

Application inox aligné uniquement à l'extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6021 Barre de tirage ZAE 716 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6021/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Éclairage design

Accessoires Motif sur vitrage MS 6022 Barre de tirage ZAE 511 Couleur 80 077 FS Panneau extérieur DD 424 Décor extérieur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6022/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

57

PROGRAMME EXCLUSIVE

240

240

S:1500 / M:1600

- BARRE DE TIRAGE EXTÉRIEURE SÉRIE 700 - INOX MAT - OPTION: EMPREINTE DIGITALE

AEE 1070 Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 4477 Barre de tirage ZAE 707 Couleur 80 077 FS Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 4477/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de base plus haut

58

AEE 1075 Décor aligné uniquement à l'extérieur Application inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 4477 Barre de tirage ZAE 711 Couleur 80 077 FS Décor extérieur HD 224 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 4477/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

PORTES EXCLUSIVE ZAE 760 - Inox mat

280

COULEUR DES PAUMELLES CORRESPONDANT A LA COULEUR DE PORTE

160

240

72

170

S:1500 / M:1600

S:1500 / M:1600

Désormais les paumelles sont systématiquement de la même couleur que les 16 couleurs de portes les plus courantes en serie. Option disponible sans supplement de prix, pour un visuel de porte encore plus agréable.

AAE 1222 Vue de l'intérieur Couleur de l'interieur - 70 784 FS Poignée intérieure - ZIE 71

AAE 1222

AEE 1076

Décor aligné uniquement à l'extérieur Application inox aligné uniquement à l'extérieur Relief sur les deux faces

Applicatio inox aligné uniquement à l'extérieur Relief sur les deux faces

Accessoires Motif sur vitrage MS 6936 Barre de tirage ZAE 760 Couleur 70 784 FS Décor extérieur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6936/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

Accessoires Motif sur vitrage MS 6892 Barre de tirage ZAE 850 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6892/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

59

PROGRAMME EXCLUSIVE 160

240

160 35

240

SMART DOOR SYSTEM

S:1600 / M:1600

BT 670

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH.

AAE 1046 Décor aligné uniquement à l'extérieur Applicatio inox aligné uniquement à l'extérieur Relief uniquement à l’intérieur Accessoires Motif sur vitrage MS 6200-WS (blanc/noir) Barre de tirage ZAE 950 Couleur 80 077 FS Décor extérieur DD 416 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6200/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

60

AAE 1059 Décor aligné uniquement à l'extérieur Applicatio inox aligné uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6652 + Numéro de la maison HFG Barre de tirage ZAE 850 Couleur 80 077 FS Panneau extérieur RAL 9007 FS Décor extérieur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6652/S

PORTES EXCLUSIVE 160

ÉCLAIRAGE LED DESIGN

X

X

260

AEE 1160

S:1500 / M:1600

S:1500 / M:1600

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

375

AEE 1160

Vue de l'intérieur Inox Ornement uniquement à l'extérieur Couleur de l'interieur - 80 077 FS Relief sur les deux faces Poignée intérieure - ZIE 71 Accessoires Motif sur vitrage MS 6298 + Numéro de la maison HFG Barre de tirage ZAE 714 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6298/S Option: Lecteur d'empreinte digitale BT 610 Éclairage design

AEE 1118 Inox Ornement uniquement à l'extérieur Relief sur les deux faces Accessoires Motif sur vitrage MS 6100 Barre de tirage ZAE 950 Plinthe décorative E-200 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6100/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

61

SÉRIE La série ART est une série spéciale, combinant l’aluminium, l’acier inoxydable et le verre trempé pour créer des portes d’entrée au cachet exceptionnel. Destinés aux personnes au style distinctif, ces modèles s’adaptent à diverses dimensions tout en conservant leur aspect authentique, même en cas de variations extrêmes.

Cette série met l’accent sur la qualité des finitions, des matériaux et la perfection technologique. Un contrôle précis tout au long du processus de production, ainsi qu'un contrôle final rigoureux, garantissent une longue durée de vie avec un entretien minimal pour les PORTES D’ENTRÉE EXCLUSIVE. Vous pouvez personnaliser chaque modèle de la série ART en ajoutant votre touche personnelle, créant ainsi une PORTE D’ENTRÉE EXCLUSIVE unique avec des modifications plus ou moins importantes.

300

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

300

S:1600 / M:1700

Modèles particuliers

MOTIF SUR VITRAGE

AAE 1072 B AAE 1072 BH Vitrage ESG extérieur avec sérigraphie Relief sur les deux faces Accessoires Motif sur vitrage MS 6805 + Numéro de la maison HFG Barre de tirage ZAE 217 B Couleur RAL 9005 mat Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6805/S Option: Construction de prol AT 110 P Lecteur d'empreinte digitale BT 670 Le pack Black Edition

62

Vitrage ESG extérieur avec sérigraphie Relief sur les deux faces Accessoires Motif sur vitrage MS 6805+ Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6805/S Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE VITRAGE ESG sur plaque ALU 4 mm Pour les modèles avec vitrage ESG, seul le profil de cadre AT 110 P est possible et est inclus dans le prix.

Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800

260

S:1600 / M:1700

360 mm

750 mm

150

80

260

ESG sérigraphie

AAE 1098 B

AAE 1093

Vitrage ESG extérieur avec sérigraphie Relief sur les deux faces

Vitrage ESG extérieur avec sérigraphie Relief sur les deux faces

Accessoires Motif sur vitrage MS 6024 Barre de tirage ZAE 214 B

Accessoires Motif sur vitrage MS 6591 Barre de tirage ZAE 514

Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6024/S + Numéro de la maison HFG Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 670 Marquise en verre

Couleur RAL 7039 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6591/S + Numéro de la maison HFG Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 610

Le pack Black Edition

63

ÉCLAIRAGE LED DESIGN

PROGRAMME EXCLUSIVE 360

160

160

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

S:1600 / M:1700

- POIGNÉES EN ALUMINIUM SÉRIE 200 - RAL 9007 FS

AAE 1625 B Plaque ALU 6 mm Vitrage ESG extérieur avec sérigraphie Accessoires Motif sur vitrage MS 6897 + Numéro de la maison HFG Barre de tirage GM 517 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6897/S Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

64

AAE 1099 Vitrage ESG extérieur sérigraphié et rainuré Accessoires Motif sur vitrage MS 6029 + Numéro de la maison HFG Barre de tirage ZAE 217 Couleur RAL 9007 FS Panneau extérieur Vitrage ESG (noir) Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6029/S Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

PORTES EXCLUSIVE VITRAGE ESG COULEURS INTÉRIEURES

Marquise en verre avec la possibilité d’éclairage LED 160

B: 1000 / 1200 / 1400 / 1600 / 1800

160

160

86

S:1600 / M:1700

86

80

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s'harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

Pour les modèles avec verre ESG, seul le profil de cadre AT 110 P est possible et est inclus dans le prix.

AAE 1186 Vue de l'intérieur Couleur de l'interieur - HD 211 Poignée intérieure - ZIE 71

AAE 1186

AAE 1158

Vitrage ESG extérieur sérigraphié et rainuré Relief uniquement à l’intérieur

6 mm Vitrage ESG extérieur sérigraphié et rainuré

Accessoires Barre de tirage ZAE 716 Couleur RAL 7039 FS Judas BT 19 E Panneau extérieur Vitrage ESG (noir) Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6871/S + Numéro de la maison HFG Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 610

Accessoires Barre de tirage GM 516 Couleur RAL 9007 FS Panneau extérieur Vitrage ESG (noir) Construction de prol AT 110 P Option: Lecteur d'empreinte digitale BT 660 SF 1703 - Partie semi-xe avec vitrage ESG extérieur

65

PROGRAMME EXCLUSIVE

DESIGN 01 160

160

de 280 à 320

DESIGN 01

Lames de 57 mm / Air 13 mm

ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE

L:1800

Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante. L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateur-timer ou, en cas de système Inosmart intégré, via l'application Inosmart.

Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, profilés de protection de façade, systèmes lumineux et marquise en verre.

AAE 1707 B Vitrage ESG extérieur avec sérigraphie Lames de 3D extérieur Accessoires Barre de tirage ZAE 216

SF 1702

- Stehügel Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Décor extérieur Vitrage ESG (noir) Baguettes extérieures RAL 9007 FS Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition SF 1702 - Partie semi-xe avec vitrage ESG extérieur

66

AAE 1736 BH Vitrage ESG extérieur avec sérigraphie Lames de 3D extérieur Accessoires Motif sur vitrage MS 6969 Barre de tirage ZAE 214 Couleur HD 211 - Pin des montagnes Panneau extérieur RAL 9005 mat Décor extérieur Vitrage ESG (noir) Baguettes extérieures HD 211 - Pin des montagnes Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6969/S +Hausnummer HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition

PORTES EXCLUSIVE FORME 3D avec lames 3D ALU à l’extérieur variante: Cadre coloré

variante: Cadre décor bois

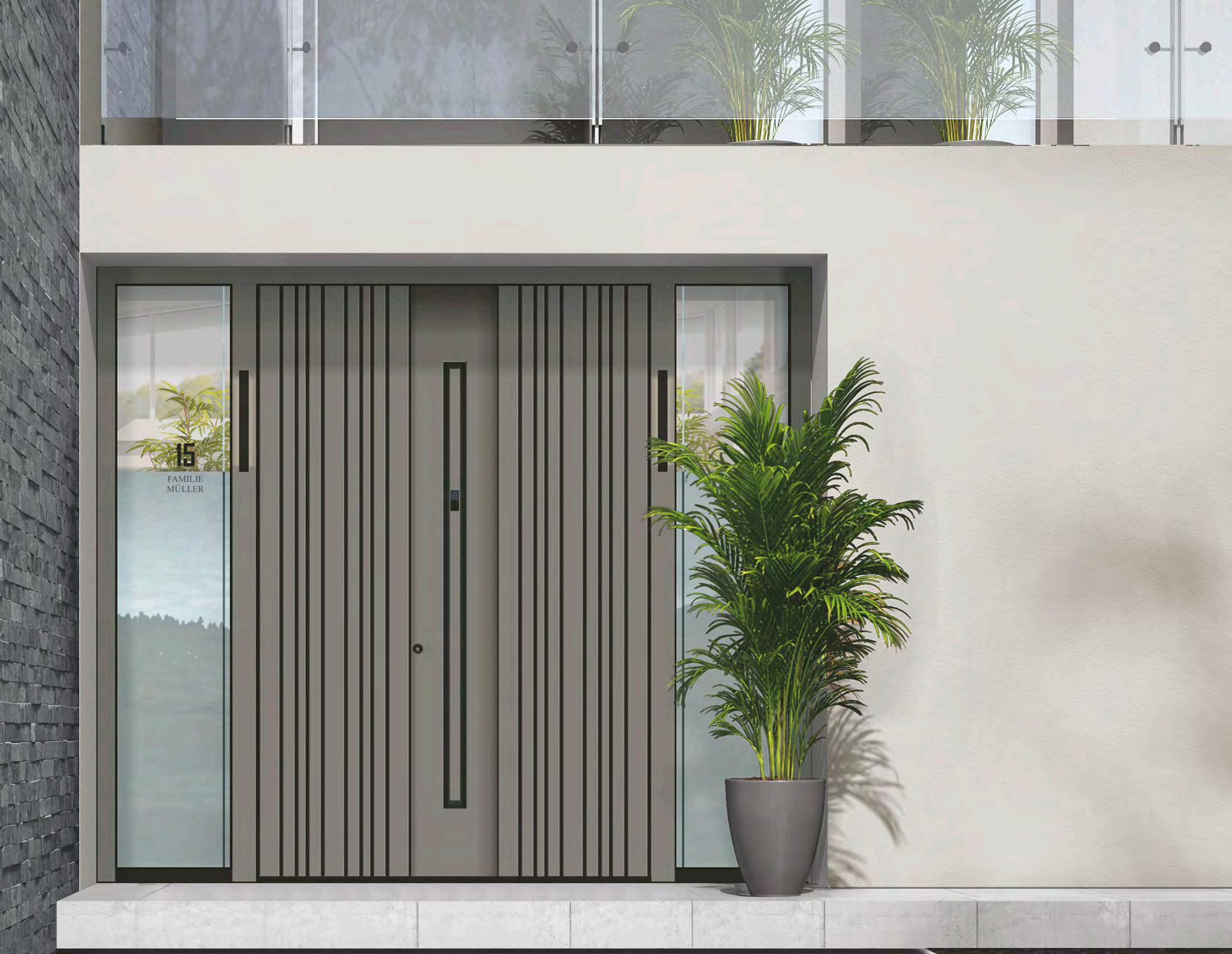

DESIGN 05 Lames de 62 mm / Air 12 mm

AAE 1733 B Décor uniquement à l'extérieur Plat 3D seulement extérieure Accessoires Barre de tirage ZAE 214 Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Baguettes extérieures RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6944/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 660 Boîte aux lettres BK 20 F

AAE 1733 B Décor uniquement à l'extérieur Plat 3D seulement extérieure Accessoires Barre de tirage ZAE 214 B Couleur HD 211 Panneau extérieur RAL 9005 mat Baguettes extérieures HD 211 Judas BT 19 E B Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6976/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 660 Marquise en verre

67

Décor

DESIGN 01

Lames

PROGRAMME EXCLUSIVE

Panneau de 240 à 300

Lames de 57 mm / Air 13 mm

Cadre

NOUVELLE BARRE DE TIRAGE FABRIQUÉ EN ALUMINIUM EXTÉRIEUR SÉRIE 200 Dans toutes les couleurs Inotherm Option: avec le système Inosmart et éclairage ponctuel LED Option: avec éclairage LED continue

AAE 1708 B Décor uniquement à l'extérieur Plat 3D seulement extérieure

Accessoires Barre de tirage ZAE 216 B

Couleur HD 211 - Pin des montagnes Panneau extérieur RAL 9005 mat Décor extérieur HD 211 - Pin des montagnes Baguettes extérieures HD 211 - Pin des montagnes Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6875/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

68

AAE 1708 B Décor uniquement à l'extérieur Plat 3D seulement extérieure Accessoires Barre de tirage ZAE 214 B Couleur 70 784 FS Panneau extérieur RAL 9005 mat Décor extérieur DD 424 Baguettes extérieures RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6875/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE FORME 3D avec ALU lames extérieures DESIGN 02 Lames de 78 / 47 / 30 mm Air 13 mm

LA VUE QUI ILLUMINE LA JOURNÉE NOUVEAU - OPTION! MIROIR INTÉRIEUR Type 51

AAE 1734 B Décor uniquement à l'extérieur Plat 3D seulement extérieure Accessoires Barre de tirage GM 518 Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Décor extérieur RAL 9007 FS Baguettes extérieures RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6945/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 660 Le pack Black Edition Éclairage design

AAE 1734 B Vue de l'intérieur Couleur de l'interieur - HD 211 Miroir - SK 160 Poignée intérieure - ZIE 72

69

DESIGN 01 DESIGN 02

PROGRAMME EXCLUSIVE

Lames de 57 mm / Air 13 mm

de 300 à 360

Lames de 78 / 47 / 30 mm Air 13 mm

LA VUE QUI ILLUMINE LA JOURNÉE OPTION! MAINTENANT NOUVEAU MIROIR INTÉRIEUR

AAE 1709 B Décor 3D seulement extérieur Plat 3D seulement extérieure

Accessoires Barre de tirage GM 516

Couleur HD 211 - Pin des montagnes Panneau extérieur RAL 9005 mat Décor extérieur HD 211 - Pin des montagnes Baguettes extérieures HD 211 - Pin des montagnes Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6876/S + Numéro de la maison HFG Option: Possible uniquement dans la construction avec prols AT 110 P Lecteur d'empreinte digitale BT 660 Le pack Black Edition

70

AAE 1735 SOLUTION BREVETÉE INOTHERMZ

Poignée cuvette INOTHERM Original Design

Décor 3D seulement extérieur Plat 3D seulement extérieure Accessoires Barre de tirage GM 516 Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Décor extérieur RAL 9007 FS Baguettes extérieures RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6876/S + Numéro de la maison HFG Option: Possible uniquement dans la construction avec prols AT 110 P Lecteur d'empreinte digitale BT 660 Le pack Black Edition

PORTES EXCLUSIVE ALU DÉCOR

DESIGN 01

avec lames 3D ALU à l’extérieur

Lames de 57 mm Air 13 mm

10 de 180 110 à 240

COMBINAISONS DE COULEURS: 67 / 71764 gris noir

SMART DOOR SYSTEM

BT 670 HD 211

S:1600 / L:1800

67 / 71764 gris noir

RAL 9007 FS 67 / 71764 gris noir

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE, BLUETOOTH.

68 / 90512

AAE 1739 B

AAE 1739 BH

Décor aligné uniquement à l'extérieur Lames de 3D extérieur Relief uniquement à l’intérieur

Décor aligné uniquement à l'extérieur Lames de 3D extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6997 Barre de tirage ZAE 214 Couleur RAL 9007 FS Panneau extérieur 67 / 71764 gris noir Baguettes extérieures RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6997/S + Numéro de la maison HFG Option: Possible uniquement dans la construction avec prols AT 110 P Lecteur d'empreinte digitale BT 660

Accessoires Motif sur vitrage MS 7011 Barre de tirage ZAE 214 Couleur HD 211 - Pin des montagnes Panneau extérieur 67 / 71764 gris noir Baguettes extérieures HD 211 - Pin des montagnes Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7011/S + Numéro de la maison HFG Option: Possible uniquement dans la construction avec prols AT 110 P Lecteur d'empreinte digitale BT 660 Le pack Black Edition

71

PROGRAMME EXCLUSIVE

COULEURS INTÉRIEURES

3D insert massif

3D insert massif 160

S:1600 / M:1700

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

AGE 1719 B Vue de l'intérieur Couleur de l'interieur - 9007 FS Poignée intérieure - GA 192 B

AAE 1719 BH

AAE 1718 B

3D insert massif (67 / 71764) Applications noires uniquement à l'extérieur Relief uniquement à l’intérieur

3D insert massif (RAL 9007 FS) Applications noires uniquement à l'extérieur Relief uniquement à l’intérieur

Accessoires Motif sur vitrage MS 6998 Barre de tirage ZAE 211 B Couleur 67 / 71764 gris noir Panel extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6998/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

72

Accessoires MS 6999 Motif sur vitrage ZAE 211 B Barre de tirage RAL 9007 FS Couleur ST 01 / WG / 400 Partie xe latérale MS 6999/S + Motif sur vitrage Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTE EXCLUSIVE ALU DÉCOR avec lames 3D ALU à l’extérieur de 220 à 280

100

DESIGN 01

DESIGN 04 Lames de 47 / 57mm / Luft 13 mm

Accessoires Motif sur vitrage MS 6947 Barre de tirage ZAE 214 B

S:1600 / L:1800

AAE 1727 B Décor aligné uniquement à l'extérieur Plat 3D uniquement à l'extérieur Relief uniquement à l’intérieur

Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Décor extérieur RAL 9007 FS Plat extérieur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6947/S + Numéro de la maison HFG Possible uniquement dans la construction avec prols AT 110 P Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

AAE 1820 B 3D insert massif (RAL 9007 FS) avec des applications noires Applications extérieures uniquement à l'extérieur Relief uniquement à l’intérieur Accessoires Motif sur vitrage MS 6943 Barre de tirage ZAE 214 B Couleur RAL 9007 FS Panneau extérieur RAL 9005 FS Décor / Plat extérieur RAL 9007 mat Partie xe latérale RAL 9007 FS Motif sur vitrage ST 01 / WG / 400 MS 6943/S + Numéro de la maison HFG Possible uniquement dans Option: la construction avec prols AT 110 P Lecteur d'empreinte digitale BT 670 Le pack Black Edition

73

SÉRIE

ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

avec ornement en aluminium 360 360

Les modèles et détails des vitrages soigneusement choisis donnent naissance à des portes d'entrée esthétiques, élégantes et rustiques.

Cette série met l'accent sur la qualité des finitions, des matériaux utilisés et sur l'excellence technologique. Un contrôle précis à chaque étape du processus de production et un contrôle final de la PORTE EXCLUSIVE assurent une longévité exceptionnelle avec un entretien minimal.

S:1600 / M:1700

La série AT s'inspire de modèles classiques et traditionnels, parfaitement adaptés à des environnements architecturaux intemporels. Vous avez la possibilité d'ajouter votre propre touche conceptuelle à chacun des modèles de la série AT, créant ainsi une PORTE D'ENTRÉE EXCLUSIVE unique, avec des modifications plus ou moins substantielles.

ATE 1283 B Ornement alu sur les deux faces Accessoires Motif sur vitrage MS 6669 + Numéro de la maison HFG Barre de tirage ZAE 211 B Couleur 70 784 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6669/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Éclairage design

74

ATE 1283 B Ornement alu sur les deux faces Accessoires Motif sur vitrage MS 6971 + Numéro de la maison HFG Barre de tirage ZAE 214 B Couleur HD 224 Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6971/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE Pour les modèles avec cadre ornemental, CLASSIC FORM - AT 110 est inclus dans le prix.

Motif sur vitrage MR 320 Polissage rainuré ESG - Satinato blanc

COULEURS INTÉRIEURES 360

360

S:1600 / M:1700

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

ATE 1282 Vue de l'intérieur Couleur de l'interieur - RAL 9016 brillant Poignée intérieure GA 192 P

ATE 1282

ATE 1293 B

Ornement alu sur les deux faces

Ornement alu sur les deux faces

Accessoires Motif sur vitrage MS 6622 Barre de tirage ZAE 709

Accessoires Motif sur vitrage MR 320 Barre de tirage ZAE 711

Couleur RAL 9016 brillant Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6680-18/S (Applications alu entre deux vitrages) + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Construction de prol AT 110 P Prol de socle plus élevé

Couleur 70 784 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 7001/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Le pack Black Edition Éclairage design Prol de socle plus élevé

75

PROGRAMME EXCLUSIVE

550 450

INOTHERM - PROFIL DÉCORATIF

Ce profil permet également l'intégration d'un éclairage LED, ajoutant lumière et élégance à votre entrée. Le profil de finition est intégré de manière professionnelle lors de la production, assurant un transport sécurisé et efficace, une installation simplifiée et un résultat final impeccable.

S:1600 / M:1700

Pour une finition soignée lors de l'installation de votre porte d'entrée, nous recommandons le nouveau profil de finition LP 200. Le profil décoratif permet également l’installation d’un éclairage LED qui éclaire et enrichit votre entrée.

ATE 1355 (550 mm) ATE 1356 (450 mm) Alu Ornement uniquement à l'extérieur Alu Applications extérieures collée seulement extérieure Accessoires Barre de tirage ZAM 34 Plinthe décorative en aluminium E-350 (Inox) Plinthe décorative E-300 (80 077 FS) Couleur 80 077 FS Heurtoir BT 110 Judas BT 19 E Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6475/S + Numéro de la maison HFG Option: Construction de prol LP 200 Lecteur d'empreinte digitale BT 670

76

ATE 1357 (550 mm) ATE 1358 (450 mm) Alu Ornement uniquement à l'extérieur Alu Applications extérieures collée seulement extérieure Accessoires Barre de tirage GA 190 S G Plinthe décorative en aluminium E-350 G (Inox couleur or) Plinthe décorative E-300 G (Inox couleur or) Couleur 70 784 FS Heurtoir BT 111 Judas BT 19 EG Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6782-18 G/S (Applications couleur or entre deux vitrages) + Numéro de la maison HFG

PORTES EXCLUSIVE Pour les modèles avec cadre ornemental, CLASSIC FORM - AT 110 est inclus dans le prix.

Marquise en verre avec la possibilité d’éclairage LED 566

4X

360 mm

750 mm

80

B: 1000 / 1200 / 1400 / 1600 / 1800

ATE 1122 Vue de l'intérieur Couleur de l'interieur - 70 784 FS Poignée intérieure - ZIE 71

ATE 1122

ATE 1123 BH

Alu Ornement sur deux faces Relief seulement à l'extérieur

Alu Ornement sur deux faces

Accessoires Motif sur vitrage MS 6681 Barre de tirage ZAE 705 Plinthe décorative E-300 (70 784 FS / Inox mat) Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6681/S + Numéro de la maison HFG Option: Construction de prol AT 110 P Lecteur d'empreinte digitale BT 610 Marquise en verre

Accessoires Motif sur vitrage MS 7002 Barre de tirage ZAE 209 B Grille GE 750 B Couleur RAL 9005 mat Panneau extérieur DD 416 -Split chêne sombre Ornement RAL 9005 mat Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7002/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

77

PROGRAMME EXCLUSIVE

550

550

SMART DOOR SYSTEM

BT 670

S:1600 / M:1700

S:1600 / M:1700

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE.

ATE 1451 (550 mm) ATE 1453 (450 mm) Ornement alu sur les deux faces Applications en aluminium collées uniquement à l'extérieur Accessoires Motif sur vitrage MR 337 - Polissage rainuré pour ESG satiné blanc mit sur deux faces satiniert Plinthe décorative en aluminium E-350 (80 077 FS / Inox) Barre de tirage GA 190 S P

78

Couleur 80 077 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6677/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de socle plus élevé

2.555 €

ATE 1273 (550 mm) ATE 1274 (450 mm) Ornement alu sur les deux faces Applications en aluminium collées uniquement à l'extérieur Accessoires Motif sur vitrage MSS 6685 Barre de tirage ZAM 7 Plinthe décorative en aluminium E-350 (70 784 FS / Inox) Plinthe décorative E-300 (70 784 FS / Inox mat) Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6685-18 EV1/S (Alu Applications extérieures EV 1 et LZR) + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de socle plus élevé

PORTES EXCLUSIVE Pour les modèles avec cadre ornemental, CLASSIC FORM - AT 110 est inclus dans le prix.

Marquise en verre avec la possibilité d’éclairage LED 500

80

B: 1000 / 1200 / 1400 / 1600 / 1800

360 mm

750 mm

Des applications en aluminium de 28 mm de large sur la vitre centrale ESG garantissent un aspect attrayant et une surface lisse qui permet un nettoyage et un entretien faciles.

Gris

Or

Noir

Coloré

ATE 1277 Ornement alu sur les deux faces Application en alu collée à l'extérieur Accessoires Motif sur vitrage MSS 6927-28 TF (80 077 FS) Barre de tirage GA 190 S P Plinthe décorative en aluminium E-350 (70 784 FS / Inox)

OPTION MASSIVE APPLICATIONS EN ALU:

E-350 Bouton - Application en inox alignée (inclus dans le prix)

E-300 Application inox alignée (supplément)

Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6927/S + Numéro de la maison HFG Option: Construction de prol AT 110 P Lecteur d'empreinte digitale BT 670 Marquise en verre

ATE 1075 (500 mm) Ornement alu sur les deux faces Accessoires Motif sur vitrage MS 6934 Barre de tirage ZAE 207 B Couleur RAL 9016 brillant Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6934-18/S + Numéro de la maison HFG Option: Construction de prol AT 110 Lecteur d'empreinte digitale BT 670 Le pack Black Edition

79

PROGRAMME EXCLUSIVE 550 550

S:1600 / M:1700

- BARRE DE TIRAGE EXTÉRIEURE SERIE 700 - INOX MAT - OPTION: EMPREINTE DIGITALE

ATE 1295 Alu Ornement sur deux faces

Accessoires Motif sur vitrage MS 7002 Décorative en aluminium. E-350 (RAL 7009 FS / Inox) Barre de tirage ZAE 705 Couleur 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7002/S +Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

80

ATE 1078 (500 mm) Ornement alu sur les deux faces Accessoires Motif sur vitrage MS 7003 Barre de tirage GA 190 S P Couleur RAL 9007 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 7003/S + Numéro de la maison HFG

PORTES EXCLUSIVE ÉCLAIRAGE LED DESIGN

COULEURS INTÉRIEURES

550

550

S:1600 / M:1700

Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte. Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

ATE 1267 Vue de l'intérieur Couleur de l'interieur - 70 784 FS Poignée intérieure ZIE 71

ATE 1267 (550 mm) ATE 1268 (450 mm)

ATE 1243 (550 mm) ATE 1246 (450 mm)

Ornement alu sur les deux faces Applications en aluminium collées uniquement à l'extérieur

Ornement alu sur les deux faces Application alu seulement extérieur

Accessoires Motif sur vitrage MS 6800 Barre de tirage ZAE 705 Décorative en aluminium. E-350 (70 784 FS / Inox) Couleur 70 784 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6800/S + Numéro de la maison HFG Option: Construction de prol AT Lecteur d'empreinte digitale BT 610 Éclairage design

Accessoires Motif sur vitrage MS 6684 Barre de tirage GA 190 S P Décorative en aluminium. E-350 (RAL 9007 FS / Inox) Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6684/S + Numéro de la maison HFG Option: Construction de prol AT 110 P Lecteur d'empreinte digitale BT 670 Prol de base plus haut

81

PROGRAMME EXCLUSIVE 550

ATE 1061

S:1600 / M:1700

Vue de l'intérieur Couleur de l'interieur - RAL 9007 FS Poignée interieure GA 192 P

ATE 1061 Alu Ornement sur deux faces Accessoires Motif sur vitrage MS 6931 Barre de tirage ZAM 7 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6931/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

82

ATE 1100 Ornement alu sur les deux faces Accessoires Motif sur vitrage MS 6932 Barre de tirage ZAE 707 Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6932/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Prol de socle plus élevé

PORTES EXCLUSIVE Marquise en verre avec la possibilité d’éclairage LED

S:1600 / M:1700

360 mm

750 mm

80

600

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

ATE 1121 Ornement alu sur les deux faces Décor uniquement à l'extérieur Accessoires Motif sur vitrage MS 6809 Barre de tirage ZAE 705 Couleur RAL 9016 brillant Décor extérieur 70 784 FS Judas BT 19 E Heurtoir BT 110 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6809/S + Numéro de la maison HFG Option: Construction de prol AT 110 P Lecteur d'empreinte digitale BT 610 Marquise en verre

ATE 1030 Alu Ornement sur deux faces Accessoires Motif sur vitrage MS 6933 Barre de tirage GA 190 S P Couleur RAL 9007 FS Judas BT 19 E Heurtoir BT 110 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6933/S + Numéro de la maison HFG Prol de base plus haut

83

Option: Motif sur vitrage MR 327 Polissage rainuré pour ESG satiné blanc

PROGRAMME EXCLUSIVE

Option: Motif sur vitrage MB 797 Vitrage au plomb et Madras Uadi blanc, Vitrage à facette claire

ATE 1065 (550 mm) Ornement alu sur les deux faces Application alu seulement extérieur Accessoires Motif sur vitrage MB 797 Décorative en aluminium. E-350 (70 784 FS / Inox) Barre de tirage GA 190 S P Couleur 70 784 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6930/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Profil de socle plus élevé

ATE 1065 (550 mm) Ornement alu sur les deux faces Application alu seulement extérieur Accessoires Motif sur vitrage MR 327 Décorative en aluminium. E-350 (HD 227 / Inox) Barre de tirage GA 190 S P Couleur HD 227

84

PORTES EXCLUSIVE Pour les modèles avec cadre ornemental, CLASSIC FORM - AT 110 est inclus dans le prix.

Marquise en verre avec la possibilité d’éclairage LED 600 500

80

B: 1000 / 1200 / 1400 / 1600 / 1800

360 mm

750 mm

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth

ATE 1265 (550 mm) ATE 1266 (450 mm)

ATE 1320 (600 mm) ATE 1321 (500 mm)

Ornement alu sur les deux faces Plinthe décorative en alu EV1 collée à l'extérieur

Ornement alu sur les deux faces Applications en aluminium collées uniquement à l'extérieur

Accessoires Motif sur vitrage MB 787 Barre de tirage ZAE 705 Plinthe décorative en aluminium E-350 (70 784 FS / Inox) Couleur 70 784 FS Partie fixe latérale ST 01 / WG / 400 Motif sur vitrage MS 6680-18/S (Alu Applications extérieures et LZR)+ Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Marquise en verre Prol de base plus haut

Accessoires Motif sur vitrage MB 737 E - et Vitrage en cristal de glace et Facettes Barre de tirage GA 190 S P Couleur HD 227 - Noyer Option: Lecteur d'empreinte digitale BT 670

85

Panneau entièrement vitré nos modèles à traverse

PROGRAMM SELECT

dès

95 Il se caractérisent par ses surfaces lisses et ses lignes épurées. Les formes de base des modèles sont simples et sans ajouts superflus, ce qui garantit l'intemporalité des modèles. La série de modèles met l'accent sur la qualité de la finition, les matériaux utilisés et la perfection technique. Un contrôle strict tout au long du processus de production technique et l'inspection finale SELECT garantissent une très longue durée de vie avec un minimum d'entretien. Vous pouvez apporter votre touche personnelle à tous les modèles de la série AG en y apportant des modifications mineures ou majeures, créant ainsi un modèle de porte SELECT tout à fait unique.

1,1 W/m2K

3

NOUVEAUX JOINTS D'ÉTANCHÉITÉ et la réalisation vulcanisées de coin avec FERMETURE SPÉCIALE dans l'intércalaire

3 5 70

LES COMBINAISONS DE VITRAGES DANS LE VANTAIL DE PORTE

PAUMELLES RÉGLABLES à rouleaux en trois parties POINTS DE FERMETURE, standard avec crochets en acier avec une distance au canon de 45 mm et avec une plaque de fermeture continue

STANDARD, ROSACE DE SÉCURITÉ à l'extérieur et poignée en acier inoxydable brossé à l'intérieur.

INTÉRIEUR - Float clair avec le revêtement métallique VSG 6 mm clair avec le revêtement métallique MILIEU

EXTÉRIEUR - Float clair avec le revêtement métallique VSG 6 mm clair avec le revêtement métallique

70 mm

Seuil avec RUPTURE DE PONT THERMIQUE - seuil en couleur argentée EV 1, réalisation avec vissage invisible

3

VITRAGES À ISOLATION THERMIQUE ET VSG EXTÉRIEUR ET INTÉRIEUR (U-valeur=0,5 W/m2K) avec motifs et tous les vitrages décoratifs De série PROFIL STATIQUE DE SOL OPTION : avec profilés de dormants et d’ouvrants remplis de polyuréthane

- Float clair avec ou sans motif - Vitrage avec ornement - Parsol avec ou sans motif

6

mm

3

6

mm

6

mm

VITRAGES À ISOLATION THERMIQUE (U- Wert=0,5 W/m2K) avec motifs et tous les vitrages décoratifs

COMBINAISONS DE VITRAGES ET PARTIE LATÉRALE

86

PORTES SELECT Équipement standard B: 1000 / 1200 / 1400 / 1600 / 1800

ROSACE DE SÉCURITÉ A L'EXTÉRIEUR

3-PAUMELLES RÉGLABLES EN TROIS PARTIES

Hauteur de porte S / M / L dès 2000 à 2500mm

Toutes les portes sont de série équipées de trois solides paumelles réglables. Les paumelles sont disponibles en 16 couleurs différentes.

CYLINDRE STANDARD

K 20 / Cylindre profilé standard avec 6 clés

NUMÉRO DE PRODUIT DATE DE LA COMMANDE M10235A 11.05.2023

POIGNÉE ET ROSACE INTÉRIEURES EN ACIER INOX MAT Poignée ZIE 71

ASS 1700 Panneau entièrement vitré Accessoires Motif sur vitrage MS 6598 Barre de tirage ZAE 67 F Couleur 70 784 FS Partie xe latérale ST / WG Motif sur vitrage MS 6598/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Socle bas Marquise en verre Boîte aux lettres Renz

DATE DE FABRICATION

RENSEIGNEMENT DU PRODUIT Chaque porte d’entrée possède une Plaque de renseignements. Cette plaque contient toutes les informations importantes concernant les données techniques de la commande et de la production de la porte. Les données sont gravées au laser sur la plaque en acier inoxydable. Cette gravure assure une lisibilité à long terme et facilite l'utilisation des données.

87

PANNEAU ENTIÈREMENT VITRÉ

BANQUE

ANALYSE DES EMPREINTES DIGITALES L'application avancée Inosmart offre une analyse efficace des empreintes digitales et permet de visualiser l'image de l'empreinte telle qu'elle est perçue par le capteur biométrique.

ASS 1700 Panneau entièrement vitré Accessoires Motif sur vitrage MS 6602 Barre de tirage ZAE 67 F Couleur 70 784 FS Partie xe latérale ST 01 / WG Motif sur vitrage MS 6602/S + Numéro de la maison HF (noir) Option: Lecteur d'empreinte digitale BT 670 Marquise en verre Type 51 Prol de base plus haut

88

Variante vers l’intérieur Option: Ouverture vers l'extérieur

PORTES SELECT 150

110

ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante.

L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateurtimer ou, en cas de système Inosmart intégré, via l'application Inosmart. Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, profilés de protection de façade, systèmes lumineux et marquise en verre.

ASS 1700

ASS 1700

Panneau entièrement vitré

Panneau entièrement vitré

Accessoires Motif sur vitrage MS 6597 Barre de tirage ZAE 67 F Couleur 80 077 FS Partie xe latérale ST 01 / WG Motif sur vitrage MS 6597/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Type 08 Marquise en verre Prol de base plus haut

Accessoires Motif sur vitrage MS 6246 + Numéro de la maison HFG Barre de tirage ZAE 67 F Couleur HD 224 Option: Lecteur d'empreinte digitale BT 670 Type 02

89

PANNEAU ENTIÈREMENT VITRÉ

Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800

MARQUISE EN VERRE Un élément élégant de porte d'entrée qui protège contre les intempéries. Avec une marquise en verre qui s'intègre facilement dans le système de porte d'entrée, vous n’avez plus besoin de chercher des solutions et services supplémentaires.

Lors de l'installation d’une marquise, vous pouvez choisir l'option d'éclairage LED pour plus de confort et de sécurité.

Vous pouvez contrôler la l'intensitée de la lumière et le temps de fonctionnement a l'aide de l'application mobile Inosmart.

4X150

OPTION D’ECLAIRAGE D’ENTRÉE

LA SOLUTION ESTHÉTIQUE POUR UNE PORTE PROTEGÉE ET UNE ENTRÉE CONFORTABLE

ASS 1869 Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages Accessoires Motif sur vitrage MS 6272 Barre de tirage ZAE 67 F Couleur 70 784 FS Applications alu entre deux vitrages 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6272/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale 670 Marquise en verre Prol de base plus haut

90

ASS 1806 Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages Accessoires Motif sur vitrage MS 7004 Barre de tirage ZAE 67 F Couleur 70 784 FS Applications alu entre deux vitrages 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7004-150/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Marquise en verre

PORTES SELECT ESG TRANSPARENT 6 mm ESG SATINÉ 6 mm blanc Vitrage ESG avec applications ALU des deux côtés (couleur au choix)

EXTÉRIEUR

INTÉRIEUR

280

76/40/76 100

S:1400 / M:1500

Vitrage VSG Transparent 6 mm (intérieure / extérieur)

70 mm

6

6

mm

VSG 6 mm

3

6

mm

mm

VSG 6 mm

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les vitrages décoratifs

ASS 1836

ASS 1831

Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages

Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages

Accessoires Motif sur vitrage MS 6271 + Numéro de la maison HFG Barre de tirage ZAE 67 F Couleur 80 077 FS Applications alu entre deux vitrages 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6271/S Option: Lecteur d'empreinte digitale BT 670

Accessoires Motif sur vitrage MS 6609 Barre de tirage ZAE 607 S Couleur HD 224 Applications alu entre deux vitrages 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6609/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

91

ÉCLAIRAGE LED DESIGN

PANNEAU ENTIÈREMENT VITRÉ 160

ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE

50

140

S:1500 / M:1600

Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante. L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateur-timer ou, en cas de système Inosmart intégré, via l'application Inosmart.

Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, profilés de protection de façade, systèmes lumineux et marquise en verre.

200

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

ASS 1840 Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages Accessoires Motif sur vitrage MS 6276 Barre de tirage ZAE 67 F Couleur 70 784 FS Applications alu entre deux vitrages 70 784 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6276/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670

92

ASS 1841 Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages Accessoires Motif sur vitrage MS 7005 Barre de tirage ZAE 607 S Couleur 80 077 FS Applications alu entre deux vitrages 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7005/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

PORTES SELECT Option: Applications alu entre deux vitrages couleur de la porte ou couleur au choix.

240

S:1400 / M:1500

360 mm

750 mm

50

80

B: 1000 / 1200 / 1400 / 1600 / 1800 180

BT 670 Lecteur d'empreinte digitale, Clavier numérique, Bluetooth.

ASS 1871 B

ASS 1875

Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages

Panneau entièrement vitré Vitrage ESG au centre Applications alu entre deux vitrages

Accessoires Motif sur vitrage MS 7006 Barre de tirage ZAE 607 S Couleur HD 224 Applications alu entre deux vitrages HD 224 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7006/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre

Accessoires Motif sur vitrage MS 6611 + Numéro de la maison HFG Barre de tirage ZAE 607 S Couleur 80 077 FS Applications alu entre deux vitrages RAL 8003 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6611/S Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

93

MODÈLE AVEC TRAVERSES ÉCLAIRAGE SUPPLÉMENTAIRE DE L'ENTRÉE Les portes d'entrée Inotherm peuvent être équipées en option d'un éclairage LED, qui illumine l'entrée de manière élégante. L'intensité de la lumière et la durée de fonctionnement peuvent être réglées confortablement via un variateur-timer ou, en cas de système Inosmart intégré, via l'application Inosmart.

Possibilités d'éclairage dans les éléments de porte : poignées en aluminium, profilés de protection de façade, systèmes lumineux et marquise en verre.

ASS 1773

ASS 1773

Traverse 150 mm

Traverse 150 mm

Accessoires Motif sur vitrage MS 6603 Barre de tirage ZAE 607 S Couleur 70 784 FS Option: Type 22

94

Accessoires Motif sur vitrage MS 6700 Barre de tirage ZAE 67 F Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6700/S + Numéro de la maison HFG Option: Prol de base plus haut

PORTES SELECT ÉCLAIRAGE LED DESIGN Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

COULEURS INTÉRIEURES Tous les modèles offrent la possibilité de choisir la couleur intérieure de la porte.

Sélectionnez celle qui s’harmonise parfaitement avec votre maison et s'intègre au reste du décor, ou optez pour une couleur qui se distingue.

ASS 1652 Vue de l'intérieur Couleur de l'interieur - HD 211 Poignée intérieure - ZIE 71

ASS 1652

ASS 1656

Traverse 150mm

Traverse 150mm

Accessoires Motif sur vitrage MS 6986 Barre de tirage ZAE 607 S

Accessoires Motif sur vitrage MS 7007 Barre de tirage ZAE 2112 B

Couleur 70 784 FS Judas BT 19 E Heurtoir BT 110 Partie xe latérale ST 01 / WG Motif sur vitrage MS 6986/S + Numéro de la maison HF (noir) Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

Couleur 70 784 FS Judas BT 19 E Partie xe latérale ST 01 / WG Motif sur vitrage MS 7007/S + Numéro de la maison HF (noir) Option: Lecteur d'empreinte digitale BT 670 Éclairage design

95

ÉCLAIRAGE LED DESIGN

MODÈLE AVEC TRAVERSES

Systèmes lumineux LED élégants en aluminium disponibles en différentes couleurs. Le contrôle de la durée de fonctionnement et de l'intensité lumineuse se fait via l'application Inosmart ou un variateur-timer.

220

84

SOCLE BAS DANS LA PARTIE LATÉRALE

50 mm

3X150

3X150

Un socle bas est une caractéristique peu courante.

Cependant, avec l'aménagement de l'entrée, qui permet une installation avec un cadre caché, nous avons également prêté attention à la traverse inférieure le socle dans la partie latérale.

Notre solution permet un profil de socle particulièrement bas, sans compromettre la sécurité de votre domicile.

SOCLE BAS Couleur - RAL 9005 mat ou couleur de la porte

ASS 1720

ASS 1654

Traverse 150 mm

Traverses 84/150 mm

Accessoires Motif sur vitrage MS 6252 + Numéro de la maison HFG Barre de tirage ZAE 67 F Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6252/ Option: Lecteur d'empreinte digitale BT 670 Éclairage design

96

Accessoires Motif sur vitrage MS 6251 Barre de tirage ZAE 215 B Couleur 80 077 FS Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6251/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

PORTES SELECT MOTIF SUR VITRAGE Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800

La partie supérieure transparente du vitrage peut également être réalisée avec une finition satinée, assortie aux sections inférieures, sans coût supplémentaire.

360 mm

750 mm

Judas électronique

BT 19 E Partie intérieure

Partie extérieure

Il est conçu pour vous offrir une visibilité parfaite de votre entrée grâce à sa caméra et son moniteur LCD, simplement en appuyant sur le bouton marche.

70 mm

6

6

mm

6

mm

VSG 6 mm

3

mm

VSG 6 mm

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les vitrages décoratifs

ASS 1721

ASS 1721

Traverse 150 mm

Traverse 150 mm

Accessoires Motif sur vitrage MS 6604 Barre de tirage ZAE 67 F Couleur 80 077 FS Judas BT 19 E Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6604/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Marquise en verre Prol de base plus haut

Accessoires Motif sur vitrage MS 6256 + Numéro de la maison HFG Barre de tirage ZAE 2142 B Couleur HD 211 Judas BT 19 E B Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6256/S Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

97

MODÈLE AVEC TRAVERSES 200

84

200

SMART DOOR SYSTEM

84

BT 670 EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE,

Nous vous présentons la nouvelle génération du système d'ouverture de porte intelligent INOSMART. À l'instar de nos portes d'entrée Inotherm de qualité exceptionnelle, il incarne la sécurité, le confort et l'excellence.

ASS 1730 Traverse 84 mm Accessoires Motif sur vitrage MS 6696 + Numéro de la maison HFG Barre de tirage ZAE 214 Couleur 80 077 FS Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6696/S Option: Lecteur d'empreinte digitale BT 660

98

2.555 €

ASS 1730 B Traverse 84 mm Accessoires Motif sur vitrage MS 6605 Barre de tirage ZAE 214 Couleur RAL 9007 FS Panneau extérieur RAL 9005 mat Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6605/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES SELECT Marquise en verre avec la possibilité d’éclairage LED B: 1000 / 1200 / 1400 / 1600 / 1800

SANS SUPPLÉMENT Avec ou sans relief (rainures) sur les modèles en décor de bois de peintures.

180

84

ASS 1732 Couleur de l'interieur - 70 784 FS Panneau extérieur - DD 420 Barre de tirage - ZAE 67 F Motif sur vitrage - MS 7008

NOUVEAU!

Design décor: DD 420 Rouille nature

Design décor: DD 427 Beton

ASS 1732

ASS 1796

Traverse 84 mm

Traverse 84 mm Application inox aligné uniquement à l'extérieur

Accessoires Motif sur vitrage MS 7008 Barre de tirage ZAE 67 F

Coloré: RAL 9007 FS Alu gris

Couleur 70 784 FS Panneau extérieur DD 424 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 7008/S + Numéro de la maison HFG Décor bois: DD 424 Option: Lecteur d'empreinte digitale BT 670 Fineline Rustik Hell Marquise en verre Prol de base plus haut

COMBINAISONS DE COULEURS

Accessoires Motif sur vitrage MS 6607 Barre de tirage ZAE 607 S Couleur 80 077 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6607/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Prol de base plus haut

99

SÉRIE modèles de remplissage Certains modèles des séries AG et AE du programme Exclusive, marqués du symbole S, sont également disponibles en tant que merci de vous référer au sommaire.

La version S avec joints et parcloses permet un remplacement facile du remplissage utilisé et impressionne par son design classique.

Choisissez simplement un modèle avec l’élément supplémentaire S pour la variante de merci de vous référer au sommaire, sans supplément de prix.

AGE 1030 S Panneau lisse Accessoires Barre de tirage ZAE 709 Couleur 70 784 FS Judas BT 19 E Heurtoir BT 110 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6212/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610 Auvent en verre Canal de drainage Prol de base plus haut

100

AGE 1030 Panneau lisse Accessoires Barre de tirage ZAE 711 Couleur Judas Heurtoir Partie xe latérale Motif sur vitrage

70 784 FS BT 19 E BT 110 ST 01 / WG / 400 MS 6025/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 610

PORTES SELECT Marquise en verre avec la possibilité d’éclairage LED 220

B: 1000 / 1200 / 1400 / 1600 / 1800

5A

360 mm

750 mm

AGE 1111 S

AGE 1111 S

AGE 1037 S BH

Vue de l'intérieur Couleur de l'interieur - RAL 9016 brillant Poignée intérieure - ZIE 24

Panneau lisse

Applications noires uniquement à l'extérieur Relief seulement à l'extérieur

Accessoires Motif sur vitrage MS 6333 + Numéro de la maison HFG Barre de tirage ZAE 709 Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6333/S Option: Lecteur d'empreinte digitale BT 610 Marquise en verre

Accessoires Barre de tirage ZAE 214 B Couleur 70 784 FS Panneau extérieur DD 424 Décor extérieur 70 784 FS Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6854/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

101

TH

TH

Spécifications techniques

Nouveau joint de porte automatique pour seuil PMR

Canal de drainage 80 mm

Le nouveau joint de porte automatique marque non seulement des points en termes d'accessibilité, mais offre également une stabilité maximale.

Le nouveau joint de porte automatique se distingue non seulement par son accessibilité, mais aussi par sa stabilité maximale. Dans le contexte actuel, l'accent est mis sur la planification, la construction et la vie sans obstacles, en particulier sur l'accessibilité, notamment au niveau des portes extérieures. Il est essentiel de garantir que, tout en assurant l'accessibilité, des facteurs tels que le vent, la pluie battante et le bruit soient efficacement bloqués pour éviter toute infiltration à l'intérieur. Le nouveau joint de porte automatique repose sur une philosophie mécanique offrant les avantages suivants : • Système d'étanchéité considérablement amélioré, offrant une meilleure résistance à la pluie battante, au vent et une isolation acoustique optimisée • Entretien simplifié, démontage facile de la partie intérieure pour remplacer le profil d'étanchéité • Réglage sans outil • Compensation automatique de la hauteur • Compensation de hauteur automatique • Absence de barrieres, force faible d'activation de la porte • La porte d'entrée est connectée en série au profil statique du sol, garantissant ainsi une stabilité maximale de la structure de la porte

OKFF

OKFF

80

158,5

Le canal de drainage INOTHERM de qualité supérieure offre un drainage contrôlé devant votre entrée. Le canal de drainage permet de maintenir l'eau à l'écart de la porte d'entrée.

Avantages: • Évacuation sûre et rapide, même de grandes quantités d’eau Évitement des flaques d'eau dans la zone de la façade • Protection de l'intérieur contre l'humidité • Utilisation pour la maintenance et l’entretien

102

PORTES EXCLUSIVE

NOUVEAU! Paumelles de porte intégrées avec profil de cadre plus large

Mini socle dans la partie latérale

ISOLUTION BREVETÉE INOTHERM

AT 110 P / 85

Un socle bas est une caractéristique relativement rare. Cependant, grâce à l'aménagement de l'entrée, qui permet une installation avec un cadre caché, nous avons également pris en compte la traverse inférieure – le socle dans la partie latérale. Notre solution permet un profil de socle particulièrement bas, sans compromettre la sécurité de votre domicile.

OKFF

OKFF

SOCLE BAS DANS LA PARTIE LATÉRALE

85

Il est possible de commander toutes les portes avec des cachéepour un coût supplémentaire.

STANDARD : Couleur RAL 9005 mat OPTION : Couleur de la porte identique au cadre de porte (également possible en décor bois / design décor)

Elles combinent des normes de conception haut de gamme avec une technique robuste, offrant une capacité de charge jusqu'à 120 kg et des avantages évidents lors de l'installation. La construction en deux parties facilite l'accrochage et le décrochage du vantail, tandis que le réglage 3D offre une grande flexibilité pour les ajustements latéraux, en hauteur et de pression.

50 mm

Les paumelles entièrement intégrées rendent la porte INOTHERM encore plus discrète et moderne.

VTB 10

103

TH

TH

Imposte cachée

IMPOSTE DISSIMULÉ TYPE A

IMPOSTE DISSIMULÉ TYPE C

en visuel de vantail de porte avec possibilité d'ouverture

Remplissage encastré avec applications verticales.

Démontage possible par les parcloses.

jusqu'a MAX 5800

PANNEAU SUPÉRIEUR Des hauteurs plus élevées, allant de 2 700 mm à 5 800 mm, peuvent être facilement adaptées avec un imposte installé de manière permanente (qui peut également être retiré si nécessaire). Les imposte supérieurs, assortis au design du vantail de porte, confèrent à la porte un aspect élancé, moderne et épuré.

L'imposte cachée offre une solution d'ouverture en hauteur, pratique et facile d'accès.

Elle peut être réalisée pour pratiquement tous les modèles de portes. Parfaitement intégrée, elle fonctionne de manière discrète, comme une rainure intégrée dans la porte. Une rainure horizontale de 5 mm de largeur est placée entre le vantail et l'imposte cachée.

AGE 1041 BH Applications noires uniquement à l'extérieur Accessoires Barre de tirage ZAE 216 B Couleur 70 784 FS Panneau extérieur DD 423 Judas BT 19 EB Heurtoir BT 112 Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS 6026/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition Marquise en verre Boîte aux lettres Renz

104

AGE 1041 BH

ST 50

AGE 1041 BH

ST 01

IMPOSTE DISSIMULÉ TYPE D

à section horizontale Avec fonction d'inclinaison électronique

Imposte avec fonction d'inclinaison électronique.

Possibilité de démonter le vitrage grâce aux parcloses intérieures.

AGE 1111 B

jusqu'a MAX 5800

IMPOSTE DISSIMULÉ TYPE B

jusqu'a MAX 5800

TYPE 02 Démontage du vitrage possible via les parcloses intérieures

AGE 1041 B

AGE 1374 B

AVEC OU SANS Profil de façade ou profil de finition

105

FE FE

FENÊTRE Partie latérale avec fenêtre D/DK et panneau dans la partie inférieure.

Largeur MIN 472 mm Largeur MAX 1000 mm

Option: Raccordement de l'angle d'assemblage standard - droit

Largeur MIN 494 mm Largeur MAX 1000 mm

S / M / L = à 2500 mm

L'ajout d'une fenêtre dans la partie latérale offre une solution innovante pour les espaces d'entrée nécessitant une ventilation. Le système de fenêtre, à la fois sophistiqué et parfaitement intégré à la porte, apporte élégance, fonctionnalité et optimisation de l'espace Le système de fenêtre sophistiqué s'intègre parfaitement avec la porte. Elle ajoute une élégance, assure une fonctionnalité et optimise l’espace.

QUAND LA FENÊTRE FAIT PARTIE DE VOTRE PORTE Nous avons pris en compte vos besoins en intégrant dans notre programme une porte avec option de fenêtre latérale. La qualité inégalée de nos portes Inotherm se retrouve également dans la conception de cette fenêtre.

La qualité reconnaissable et imbattable de portes Inotherm se reflète également dans la conception de la fenêtre.

Nous attachons une grande importance d'un vitrage de qualité, aux ferrures de première classe et aux éléments intégrés fiables qui garantissent la sécurité. La fenêtre peut être ouverte complètement ou simplement laissée en position inclinée.

Tous les éléments équipés de fenêtres à soufflet peuvent être livrés avec ou sans profil de sol ou caniveau de drainage.

106

TYP ST 102

AGE 1011 B

TYP ST 101

Partie latérale vitrée avec le vantail D/DK

Applications noires uniquement à l'extérieur

Separates Partie latérale vitrée avec le vantail D/DK

Accessoires Barre de tirage ZAE 215 B Couleur RAL 9007 FS Partie xe latérale ST 01 / WG / 400 Motif sur vitrage MS Streifen/S + Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 670 Le pack Black Edition

PORTES EXCLUSIVE Min. largeur 494 mm Max. largeur 1260 mm

FENÊTRE À SOUFFLET DANS LE PANNEAU LATÉRAL

Min. largeur 472 mm Max. largeur 1260 mm

Min. hauteur 624 mm

Nous vous présentons notre porte d'entrée avec une fenêtre à soufflet en option dans le panneau latéral.

Cette fenêtre est dotée de ferrures cachées et brevetées AvanTec Simply Smart de Schüco. Grâce au triple vitrage (Ug = 0,5 W/m²K), elle garantit une sécurité optimale, tant en position fermée qu'en position inclinée.

Dans tout ce que nous entreprenons, nous veillons à une exécution de qualité supérieure. C'est pourquoi les parcloses et les joints sont identiques à ceux de la porte d'entrée, garantissant non seulement une excellente fonctionnalité, mais aussi un design intérieur harmonieux.

FG 111 - Poignée de

mm

fenêtre Inox

Exemple

TYPE ST 105

TYPE ST 103

TYPE ST 104

Partie latérale vitrée avec le vantail D/DK et un élargisseur de 30 mm. (sans rebord de fenêtre)

Partie latérale vitrée séparée avec le vantail D/DK et panneau inférieur.

Partie latérale vitrée avec le vantail D/DK et vitrage inférieur.

* Tous les éléments possibles avec/sans profil d’encastrement.

AGE 1048 Applications noires uniquement à l'extérieur Relief seulement à l'extérieur

Accessoires Barre de tirage GM 516 RAL 9007 FS Couleur ST 01 / WG / 400 Partie xe latérale MS Streifen/S + Motif sur vitrage Numéro de la maison HFG Option: Lecteur d'empreinte digitale BT 660

107

FE FE FENÊTRE

VISION 90 FENÊTRE

90

dès

1,3

EXCLUSIF FENÊTRE

W/m2K

ÉTANCHÉITÉ À L'AIR

4

ÉTANCHÉITÉ AU VENT

C5

ÉTANCHÉITÉ À L'EAU

9A

Fenêtre 90 mm

RÉNOVATION DE MAISONS ET APPARTEMENTS AVEC DES SOLUTIONS SÛRES, DURABLES ET ÉCONOMIQUES EN ÉNERGIE : Portes et fenêtres en aluminium qui allient les plus hauts standards de sécurité, durabilité et efficacité énergétique optimale. Inotherm élargit sa gamme avec une sélection diversifiée de fenêtres en aluminium développées en interne, notamment des fenêtres ouvrantes et inclinables (D/DK) et des portes coulissantes parallèles (PSK).

Les fenêtres et portes coulissantes d'Inotherm sont fabriquées avec les technologies les plus récentes et offrent des performances et une qualité exceptionnelles, contribuant ainsi à un avenir durable et écoénergétique. De plus, Inotherm propose des solutions de portes levantescoulissantes sous licence Schüco.

LES PRINCIPAUX AVANTAGES DE NOTRE OFFRE GLOBALE SONT : · Cohérence des couleurs entre les portes et les fenêtres · Livraison complète de toute la gamme · Designs et fonctionnalités coordonnés entre portes et fenêtres pour une maison moderne et harmonieuse.

2

NOUVEAUX JOINTS D'ÉTANCHÉITÉ et la réalisation vulcanisées de coin avec JOINT CENTRAL EN PVC dans la zone de feuillure

66

FERRURE OSCILLO-BATTANTE POIGNÉE INTÉRIEURE acier inoxydable mat, de série

PROFILÉ DE SOUSBASSEMENT PVC Noir hauteur 30 mm

3

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les verres décoratifs OPTION : avec profilés de dormants et d’ouvrants remplis de polyuréthane

FENÊTRE plus dès

0,88 W/m2K

108

EXCLUSIF FENÊTRE Vue d'ensemble des modèles Aperçu des types — vue de l’intérieur

Tous les modèles de la programme Exclusive offrent des configurations polyvalentes, y compris des combinaisons avec des fenêtres latérales et des impostes, ainsi que la possibilité de s'ouvrir dans l'une ou l'autre direction du DIN (gauche ou droite), comme illustré dans l'image ci-dessous.

Fenêtre

L’OUVERTURE DE FENÊTRE

...

Type 01

Type 03

Type 31

Type 09

Porte de balcon

Porte oscillo-coulissante parallèle (PSK)

F

Type 41

Type 04

Type 33

Type 51

Type 48

F

Type 85

F

...

Type 95

Éléments coulissants avec 2 rails de roulement — AE 80 — SYSTEM SCHÜCO

F

F

Type 2A/1

... Autres options sur demande.

F

Type 2C

F

F

Type 2D/1

...

Type 01

Type 01

DIN GAUCHE vers l'intérieur

DIN DROITE vers l'intérieur

109

TH

TH

Vitrages

G2

MOTIF SUR VITRAGE - MS

ESG

- VITRAGES ORNEMENTAUX

Ornament 504 blanc

Kathedral blanc

Altdeutsch K blanc

ESG Noir Float

Ornament 597 blanc

Chinchilla blanc

Gothik blanc

Ornament 523 blanc

Gussantik blanc

Delta blanc

A

Modèle AGE 1090 B (Motif sur vitrage MS 7009)

A - 78 mm

LES COMBINAISONS DE VITRAGES DANS LE VANTAIL DE PORTE

MOTIF SUR VITRAGE – MS (verre clair avec motif) Les motifs de vitrage fascinent par un jeu des surfaces satinées et transparentes et donnent aux portes d'entrées l'aspect expressif et plus soutenu. Les lignes de motif MS sont transparentes.

6

6

mm

mm

mm

INTÉRIEUR - Float clair avec le revêtement métallique - VSG 6 mm clair avec le revêtement métallique MILIEU

3 110

6

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les verres décoratifs

- Float clair avec ou sans motif - vitrage avec ornement - Parsol avec ou sans motif

ESG Noir Float Motif MS

Le vitrage trempé noir offre une apparence luxueuse et moderne. La surface lisse et réfléchissante crée une profondeur visuelle et une élégance. Il est facile d’entretien et résistant aux rayures et à l’usure.

EXTÉRIEUR - Float clair avec le revêtement métallique - VSG 6 mm clair avec le revêtement métallique Toutes les autres combinaisons de vitrages disponibles sur demande.

PORTES EXCLUSIVE

VITRAGES ORNEMENTAUX -

G4

Madras Pave blanc

Mastercarré blanc

Masterpoint blanc

Madras Uadi blanc

Masterligne blanc

satiné blanc

MOTIF SUR VITRAGE - MSS

ESG Noir Float grau

ESG Noir Float Bronze

B ESG Float gris

MOTIF SUR VERRE – MSS (Satinato avec motif sur vitrage)

- Float clair avec le revêtement métallique - VSG 6 mm clair avec le revêtement métallique

MILIEU

- Float clair avec ou sans motif - vitrage avec ornement - Parsol avec ou sans motif

EXTÉRIEUR

- Float clair avec le revêtement métallique - VSG 6 mm clair avec le revêtement métallique

Toutes les autres combinaisons de vitrages disponibles sur demande.

Modèle AAE 1072 (Motif sur vitrage MSS 6613)

B - 56 mm

LES COMBINAISONS DE VITRAGES DANS PARTIE LATÉRALE INTÉRIEUR

ESG satiné bleu

ESG Float Bronze

6

mm

3

6

mm

6

mm

Si le client ne veut pas le vitrage transparent, il peut commander le vitrage satiné avec le motif de verre MSS. En ce qui concerne les couleurs differentes de portes d'entrée, le client peut choisir entre les satiné blanc, bleu ou vert.

VITRAGES A ISOLATION THERMIQUE (U-valeur=0,5 W/m2K) avec les motifs et tous les verres décoratifs

111

TH

TH

Couleurs

F1 STRUCTURE FINE MÉTALLIQUE (OPTIONNEL)

F2 MAT (OPTIONNEL)

RAL 9016 - Blanc signalisation

F - COULEUR STANDARD

RAL 9016 BRILLANT (INCLUS DANS LE PRIX)

PAUMELLES ASSORTIES AUX COULEURS DES GROUPES F ET F1 Pour un intérieur plus harmonieux et esthétique, les paumelles des couleurs appartenant au groupe "structure ne métallique" seront automatiquement de la même couleur que celle de la porte, sans frais supplémentaires. Pour toutes les autres couleurs de portes, les paumellesseront de couleur EV1 par défaut. En option, et moyennant un supplément, elles peuvent être laquées dans les couleurs des groupes F2 ou F3.

RAL 9016 FS - Blanc signalisation

RAL 9010 FS - Blanc pur

RAL 9006 FS - Aluminium blanc

RAL 9016 MAT Blanc signalisation

RAL 9010 MAT - Blanc pur

RAL1013 MAT - Blanc perlé

RAL 7044 FS - Gris soie

RAL 7030 FS - Gris pierre

RAL 7039 FS - Gris quartz

RAL 7035 MAT - Gris clair

RAL 7036 MAT - Gris platine

RAL 7037 MAT - Gris poussiere

RAL 9007 FS - Alu gris

70 784 FS - Gris moucheté

80 077 FS - Gris DB 703

RAL 7005 MAT - Gris souris

RAL 7012 MAT Gris basalte

RAL 7016 MAT Gris anthracite

RAL 7043 FS - Gris signalisation

71 334 FS - Gris anthracite

RAL 7016 FS - Gris anthracite

RAL 8003 MAT Brun argile

RAL 8016 MAT Brun acajou

RAL 8017 MAT Chocolat brun

RAL 8007 FS - Brun fauve

RAL 8014 FS - Brun sépia

RAL 8022 FS mat Brun foncé

RAL 3004 MAT - Rouge pourpre

RAL 6005 MAT - Vert mousse

RAL 9005 MAT Noir foncé

Garantie 10 ans Un fonctionnement optimal et une étanchéité parfaite. Les prols de portes en aluminium, à la fois thermolaqués et anodisés, sont conçus pour résister aux intempéries, prévenir les changements de couleur anormaux et éviter la formation de ssures sur les surfaces.

112

PORTES EXCLUSIVE Couleur extrêmement résistante

F3 PEINTURES TRÈS RÉSISTANTES

F4 DÉCOR BOIS / DÉCOR DESIGN

AUX INTEMPÉRLES (OPTIONNEL)

68/10591 - Blanc 4601

68/90510 - CO Anodisée

(OPTIONNEL)

68/72141 - Argento 4601

HD 209 - Chêne clair

HD 205 - Chêne doré noueux

HD 206 - Chêne doré

sur demande du client

F5 - GROUPE DE COULEURS 5 (OPTIONNEL)

68/90512 - C31 Anodisé

68/15236 - Champagne

68/72144 - Terre 4602

HD 224 - Chêne Fineline

HD 227 - Noyer

HD 210 - Chêne fossile

TOUTES LES AUTRES COULEURS SELON LE NUANCIER RAL (MAT OU BRILLANT) TOUTES LES AUTRES COULEURS DE STRUCTURE FINE

30 DÉCORS AU CHOIX 68/72142 - Argent 4602

68/72143 bleu-gris foncé anodisé

68/72147 - Gris Classic 4602

HD 211 - Pin des montagnes

HD 222 - Pin des montagnes/miel

HD 228 - Cerisier clair

68/90513 - C4 Anodisée

68/15237 - Deore 4602

68/15235 - C32 Anodisée

DD 424 - Chêne rustique clair à fines lignes

DD 425 - Chêne rustique foncé à fines lignes

DD 426 - Chêne des montagnes clair

68/60960 - C34 Anodisée

68/60964 - Deore 4603

68/80479 - C35 Anodisée

DD 415 - Split chêne clair

À quelques exceptions près, la plupart de nos modèles sont disponibles avec une finition en bois. Des tons clairs aux tons foncés, de veinages de bois plus ou moins apparents, notre vaste gamme vous offre de nombreuses possibilités de conception individuelle.

Les portes d'entrée peuvent être entièrement réalisées dans la couleur du décor en bois, ou elles peuvent être en combinaison avec d'autres couleurs RAL (version bicolore).

DD 416 -Split chêne sombre DD 417 - Split chêne antique

SILICONE - COULEUR STANDARD Nous utilisons par défaut un silicone de couleur foncé (gris foncé) similaire à la couleur de l'intercalaire.

* En raison de propriétés techniques des faibles écarts des couleurs et des structures entre les échantillons et les produits d'origine peuvent se produire.

113

TH

TH

Nos conseils concernant les décors bois pour vous.

NOS OPTIONS DE DÉCOR BOIS ET COMBINAISONS: 1. Décor entièrement en bois à l’extérieur 2. Décor entièrement en bois à l’intérieur

Porte d’entrée avec design horizontal décor bois veiné

NOS DÉCORS BOIS: Les veinages du bois s'harmonisent toujours avec les motifs dominants de la porte d'entrée.

TRAITEMENT DE SURFACE Les critères de qualité du vernissage en poudre sont détérminés par RAL RG 631.

Les irrégularités possibles sur la surface laquée de la porte en aluminium, invisibles à une distance de 5m (extérieur) et 3 m (intérieur) sous lumière du jour normale ne sont pas considérées comme des défauts et ne peuvent faire l'objet d'une réclamation.

PARTICULARITÉS DU DÉCOR EN BOIS DÉCOR BOIS / CLASSIQUE OU DESIGN

Porte d’entrée avec design vertical décor bois veiné

114

Le recouvrement de la surface décor en bois ou design est spécifique et n'est pas possible partout. Pour les modèles de porte à rainures, des différences de couleur peuvent apparaître lorsque la surface est recouverte de bois ou de décor design. Dans de tels cas, les rainures peuvent être supprimées sans frais supplémentaires.

AGE 1024 B Couleur - DD 425 Barre de tirage- ZAE 214 B

3. Décor entièrement en bois à l’intérieur 4. Décor entièrement en bois à l’extérieur

PORTES EXCLUSIVE Serrures MÉCANISME DE SÉCURITÉ PERMETTANT D’ENTROUVRIR LA PORTE EN TOUTE SÉCURITÉ Sans risque!

Le dispositif d'entrebâillement sécurisé TSH. Cela signifie : ouvrir la porte sans risque. TSH est la sécurité supplémentaire à laquelle on peut se fier.

EN OPTION CYLINDRE PROFILÉ

EN OPTION BTS 5 TSH Serrure 6 points avec boulon rond et crochet avec dispositif d’entrebaillement securisé Canon inox 45mm

EN OPTION ATM 5 Fermeture combinée à 5 points avec goupilles de sécurité, élément de fermeture, acier inoxydable. Décalage du cylindre de 45 mm

Pas besoin de judas. Pas besoin de chaine. Pas de rayures, pas de détériorations de la chaine.

SERRURE MULTI-POINTS AUTOMATIQUE Avec la nouvelle serrure automatique à plusieurs points, cinq éléments de verrouillage se déploient simultanément. Le pêne automatique est équipé d'un déclencheur mécanique qui, lorsqu'il entre en contact avec le cadre, fait sortir le pêne et le crochet pivotant. En utilisant la poignée ou la clé, les éléments du boîtier de serrure secondaire sont rétractés, tendus et préparés pour la prochaine activation.

1. La porte se verrouille automatiquement après la fermeture. L'ouverture de la porte est possible à l'aide de la poignée ou de la clé.

Pas besoin de clé supplémentaire, car il est possible de verrouiller et de déverrouiller à partir du verrou principal..

2. Après le verrouillage automatique, il est possible de bloquer la poignée en verrouillant la porte.

3. Le déverrouillage journalier permet d'ouvrir la porte de l'extérieur sans clé. En activant le déverrouillage journalier dans le cadre de la porte et sur l'ouvrant, la fonction automatique est temporairement désactivée.

Gâche à déclenchement automatique

K100 - en option CYLINDRE PROFILÉ avec carte de sécurité et 6 clés

K100 K - en option CYLINDRE PROFILÉ avec carte de sécurité et 6 clés

K100 S - en option Clés

BT 51 Inox mat

BT 53 Inox mat

Déverrouillage journalier:

BT 52 Inox noir

BT 54 Inox couleur or

Pour sortir de la maison sans clé

POUR LES TAILLES: S/M/L

POUR LES TAILLES: S/M/L

Pratique pour toutes les situations quotidiennes où vous souhaitez quitter le bâtiment temporairement sans clé : il vous suft de désactiver la fonction automatique à l'aide du curseur de déverrouillage quotidien et de libérer la gâche principale sur la partie du cadre. (BT 7 requis non inclus dans la livraison)

115

TH

TH

Serrures

NOUVEAU!

NOUVEAU!

ATM 50

ATM 50 avec INOSMART

Verrouillage automatique multipoints 5 points avec pênes ronds et crochets en inox et fonction contacteur A, carré de 45 mm.

Verrouillage automatique multipoints 5 points avec pênes ronds et crochets en inox, fonction contacteur A et lecteur d’empreintes INOSMART, carré de 45 mm.

Installation dans la barre de tirage verticale

SERRURE MULTIPOINTS AUTOMATIQUE AVEC CONTACTEUR A ET SYSTÈME INOSMART

AT 610

Sécurité permanente, grand confort d’utilisation et maintenance minimale :le nouveau système de verrouillage ATM 50 réunit tous ces avantages – entièrement automatique.Premier verrouillage automatique multipoints doté d’un auto-ajustement intégré, il garantit que la porte puisse toujours s’ouvrir sans effort et se verrouiller de manière fiable.Le déverrouillage s’effectue mécaniquement via la poignée intérieure ou la clé.En option, il peut également être actionné via le lecteur d’empreintes digitales INOSMART intégré ou un signal externe (par ex. interphone).

AT 620

Boîte à fusibles

OUVERTURE ÉLECTROMÉCANIQUE

Sécurité enfants : la poignée intérieure peut être bloquée à l’aide d’une clé Déverrouillage électromécanique via lecteur d’empreintes digitales intégré ou signal externe (par ex. interphone) Fonction jour en combinaison avec BT 7 (non inclus dans la livraison) Fonction de blocage par clé (« fonction vacances ») :En verrouillant manuellement avec la clé, l’ensemble du système de verrouillage est bloqué.Un déverrouillage via le contacteur A ou le lecteur d’empreintes digitales n’est alors plus possible – l’ouverture ne peut se faire qu’à l’aide de la clé.

Installation dans la barre de tirage verticale

OUVERTURE ÉLECTROMÉCANIQUE

Avantages:

MODEL R

Boîte à fusibles MODEL RS

Poignées en aluminium Montage

AT 660

Signal extérieur (interphone)

Signal extérieur (interphone)

Installation dans le vantail

AT 670 116

Intégrationda ns le vantail

EN OPTION BT 1020 (CA) Verrouillage électromécaniqu e 5 points acier inoxydable, axe 45 mm

PORTES EXCLUSIVE

BT 670 Intégration dans la barre de tirage verticale

Intégration dans la barre de tirage verticale

Intégration dans la barre de tirage en alu

BT 610

BT 620

BT 660

SYSTÈME GENIUS

Complète • Serrure 5 points avec entraînement électromécanique en acier inoxydable • Listel de fermeture continue en inox • FZG (cylindre pour les serrures automatiques) 6 clés incluses

MODEL R

MODEL RS

• Jour / nuit opération • Lecteur d'empreinte digitale mit Clavier numérique, Bluetooth • Rosace de sécurité extérieur • Gérer via l'application smartphone (Android ou Ios) • Le passage de câble avec l'unité de commande.

Dès que la porte d'entrée est fermée, elle est verrouillée automatiquement.

Le mode de fonctionnement souhaité (jour ou nuit), peut être sélectionné à l'aide du commutateur de la serrure.

Mode jour/ La LED s'allume en blanc

Mode nuit / La LED s'allume en bleu

Le déverrouillage est activée de l'intérieur, grâce à la poignée de porte intérieure, interphone ou interrupteur.

De l'extérieur, la porte peut être ouverte à l'aide d'une clé ou de divers systèmes d'accès Inotherm - lecteur d'empreintes digitales, clavier …..

• La serrure est verrouillée automatiquement après chaque ouverture.

• L'opération d'ouverture déclenche le déverrouillage de la serrure.

• Le pêne demi-tour est rappelé pendant env. 7 sec. dans la serrure, si la porte n'a pas déjà été ouverte auparavant. La serrure est ensuite reverrouillée. Remarque: Si la porte doit être verrouillée (par ex. la nuit ou en cas d'absence), le système doit être commuté en mode de fonctionnement de nuit.

OPTION SUPPLÉMENTAIRE:

Boîte à fusibles

FONCTION JOUR

OPTION SUPPLÉMENTAIRE:

GATEWAY Pour les systèmes Inosmart, offre des fonctions étendues et une plus grande flexibilité : • Déverrouillage à distance via smartphone : pour un confort optimal avec votre smartphone.

• Gestion à distance du système Inosmart — codes d’accès et restrictions faciles à dénir, idéal pour les propriétaires.

• Connexion d’appareils externes : deux relais supplémentaires (250 V AC/3 A ou 30 V DC/3 A) peuvent être contrôlés à distance via l’application..

• Deux options de connexion : choisissez entre une connexion Wi-Fi sans l ou une connexion réseau laire pour une abilité maximale.

• Installation facile : alimentation 24 V et montage simple sur rail DIN pour une intégration rapide et sécurisée dans les systèmes existants.

Intercom

Déverrouillage de jour en combinaison avec gâche électrique BT 7 • Activer le verrouillage en mode jour • Ouverture électrique de la porte sur fonction jour Commuter le pêne dormant journalier vers le haut ou vers le bas.

Mode de jour

0,5 sec 1x

OUVERTURE ÉLECTROMÉCANIQUE

• La porte est fermée à l'aide du pêne demi-tour.

• Lors de l'opération d'ouverture, le pêne demi-tour est rappelé dans la serrure.

• Ce mode de fonctionnement est recommandé pour les portes à passage important.

Optionnel:

BT 1022 (CB) CB Fonction Dès que la porte d'entrée est fermée, elle est verrouillée automatiquement.Le déverrouillage est activée de l'intérieur, grâce à la poignée de porte intérieure, interphone ou interrupteur. De l'extérieur, la porte peut être ouverte à l'aide d'une clé ou de divers systèmes d'accès Inotherm - lecteur d'empreintes digitales, clavier …..

117

TH

TH

Plus de confort et de sécurite Intégration dans une barre de tirage en ALU, alignée avec le vantail

BT 660 SMART DOOR SYSTEM

LES LECTEURS INOSMART ENTRENT DANS UNE ÈRE NOUVELLE GRÂCE À LA GESTION VIA VOTRE SMARTPHONE · Gestion via l'application smartphone (Android et iOS) · Excellente vue d'ensemble, facilité d'ajout et de suppression d'empreintes digitales. · Le lecteur a une capacité de 100 empreintes digitales, 100 codes numériques et 100 appareils Bluetooth · Lecture d'empreintes digitales à 360 degrés · Détection automatique des changements d'empreintes digitales · Différentes empreintes digitales, codes numériques ou appareils Bluetooth (Smartphone) peuvent être saisis pour un utilisateur, · Nomination de l'administrateur et de l'utilisateur · Gestion avec éclairage de porte à LED intégré · Actualisation automatique du journal de sécurité · 150 derniers événements enregistrés · Horaires de restriction des utilisateurs et des paramètres d'éclairage LED · Analyse des empreintes digitales, · Réglage automatique de l'éclairage LED au lever et au coucher du soleil · Analyse de qualité d’empreinte digitale · Possibilité d'ouverture à l'aide d'un smartphone ou d'une télécommande.

118

Installation dans le vantail

BT 670

Analyse des empreintes digitales

Intégration dans la barre de tirage verticale

BT 610

BT 620

PORTES EXCLUSIVE

Ouverture Bluetooth

Ouverture avec téléphone portable

BT 680

QU'EST-CE QUE C'EST? Nous vous présentons la nouvelle génération du systeme d'ouverture de porte intelligent INOSMART. Il représente, comme nos excellentes portes d'entrée Inotherm, le synonyme de qualité, de sécurité et de confort. INOSMART est un élément indispensable de la porte d'entrée et permet a toute la famille d'entrer facilement et en toute sécurité sans soucis de clés perdues.

COMMENT ÇA FONCTIONNE? Les lecteurs INOSMART peuvent être intégrés dans le vantail de la porte ou dans la poignée en acier inoxydable. Les fonctions sont exécutées à l'aide des boutons sur l'unité de contrôle, qui est intégrée dans le vantail de la porte , ou via un smartphone. La connexion entre le lecteur et l'unité de contrôle est protégée par un niveau élevé de chiffrement, rendant toute tentative d'intrusion dans le systéme impossible. Deux sorties de relais sont disponibles, l'une pour l'ouverture de la porte, l'autre pour une fonction supplémentaire (par exemple, l'ouverture des portes de garage ou le déclenchement de l'alarme).

ET LA SÉCURITÉ?

Ouverture avec télécommande

BT 680 B KEY

Pour une sécurité supplémentaire et des opérations plus rapides, le nouveau scanner d'empreintes digitales avec la technologie 3D et l'INOSMART doté d'un nouvel algorithme de reconnaissance des empreintes digitales assurent une fonctionnalité encore plus rapide et fiable. Il est impossible de récupérer l'image de l'empreinte digitale à partir de ce code. De plus, tout est crypté de manière additionnelle avec l'unité de contrôle, rendant pratiquement impossible tout usage abusif.

C'EST TOUT ?

INOSMART vous permet d'ouvrir la porte également à l'aide d'un clavier numérique, d'un smartphone ou d'une télécommande sous forme de porte-clés. Le système de planification intégré permet de limiter l'accès à chaque utilisateur. Le lecteur d'empreintes digitales permet de contrôler la luminosité de l'éclairage LED intégré avec détection automatique de lever et de coucher du soleil.

MON EMPREINTE DIGITALE CONVIENT-ELLE À L’IDENTIFICATION BIOMÉTRIQUE? Boîte à fusibles Boîtier électrique avec transformateur 24 V / 220 V intégré fusible automatique et connecteur pour alimentation 230 V, AC 50/60 Hz.

Les empreintes digitales changent constamment et les changements particuliers, tels que la peau sèche ou les problèmes de santé, ne peuvent pas être identifiés à l'œil nu.

L'application avancée d'Inosmart vous permet d'analyser efficacement les empreintes digitales pour déterminer si elles conviennent à l'identification et de prévisualiser l'image de l'empreinte digitale telle qu'elle est vue par le capteur biométrique.

119

TH

TH

INOSMART Lecteur d'empreinte digitale BT 660

11,25

11,25

Ferrure & accessoires

Barre de tirage Série 200

Barre de tirage longueur du vantail 200

640

11,25

X

540

140

F: FIXATION

ZAE 209 950 mm ZAE 211 1100 mm

L: LONGEUR

ZAE 207 750 mm

ZAE 27 F

ZAE 214 1400 mm ZAE 215 1500 mm 11,25

ZAE 216 1600 mm ZAE 217 1700 mm

200

X

ZAE 218 1800 mm

Poignées en aluminium

120

11,25

Options barre de tirage: - Noir (B) - Couleur assortie à la porte (TF) - Autres couleurs (AF) - Supplément - Coloré 29/90289 (imitation acier inoxydable) - Supplément - Décor bois (HF) - Supplément - L'éclairage LED - Supplément - Système Inosmart - Lecteur d'empreinte digitale - Supplément

11,25

Poignées en aluminium

Mise en oeuvre de la barre de tirage

Couleur assortie à la porte (TF) Standard

Noir (B)

Autres couleurs (AF) Décor bois (HF)

Coloré 29/90289 (imitation acier inoxydable)

Options barre de tirage: - Noir (B) - Couleur assortie à la porte (TF) Important : jusqu'à une hauteur maximale de la porte d'entrée (STAM) de 2500 mm.

PORTES EXCLUSIVE 11,25

Option: L' éclairage LED continue

Éclairage design DB 240 400 mm 1 Pièce

11,25

DB 250 500 mm 1 Pièce

Options: - Noir (B) - Autres couleurs (AF) - Supplément - Coloré 29/90289 (imitation acier inoxydable) - Supplément - Décor bois (HF) - Supplément

ZAE 240 400 mm 40 24

ZAE 250 500 mm

33

ZAE 260 600 mm

2

ZAE 270 ML 601 - 1150 mm

Exécution

L: LONGEUR

Empreinte digitale éclairage ponctuel 40

11,25

F: FIXATION

24

11,25

33

Barre de tirage en aluminium

2

Mise en oeuvre de la barre de tirage Exécution

Couleur assortie à la porte (TF) Standard

Noir (B)

Autres couleurs (AF) Décor bois (HF)

Coloré 29/90289 (imitation acier inoxydable)

Options barre de tirage: - Noir (B) - Couleur assortie à la porte (TF) - Autres couleurs (AF) - Supplément - Coloré 29/90289 (imitation acier inoxydable) - Supplément - Décor bois (HF) - Supplément - L'éclairage LED - Supplément

121

TH

TH

Lecteur d'empreinte digitale Modèle RS

Lecteur d'empreinte digitale Modèle R

30

Ferrure & accessoires

200

35

Barre de tirage Série 700

Barre de tirage longueur du vantail

ZAE 707 750 mm

200

150

ZAE 705 505 mm 100

X

140

F: FIXATION

ZAE 711 1100 mm ZAE 714 1400 mm

L: LONGEUR

ZAE 709 950 mm ZAE 77 F

ZAE 716 1600 mm

100

ZAE 715 1500 mm

150

ZAE 717 1700 mm

200

X

Poignée en acier inoxydable mat Option: - Système Inosmart - Fingerscan modèle R et RS - Supplément

Poignée en acier inoxydable mat Barre de tirage

Inox mat Standard

122

200

ZAE 718 1800 mm

Option: - Système Inosmart - Fingerscan modèle R et RS - Supplément Important : jusqu'à une hauteur maximale de la porte d'entrée (STAM) de 2750 mm.

35

PORTES EXCLUSIVE

35

Barre de tirage Série 500 140

10

X

Lecteur d'empreinte digitale Modèle R

ZAE 507 750 mm

ZAE 511 1100 mm

F: FIXATION

L: LONGEUR

ZAE 509 950 mm

ZAE 514 1400 mm

35

20

ZAE 515 1500 mm

2

10

33

ZAE 516 1600 mm

Exécution X

Poignée en acier inoxydable mat Options barre de tirage

Inox mat Standard

Inox Nautic AIS 316L (N) Supplément

Options barre de tirage: - Système Inosmart - Fingerscan modèle R - Supplément (1400 mm / 1500 mm / 1600 mm) - SupplémentAcier inoxydable marin Options: - Inox mat - quer 400 mm / 500 mm / 600 mm

123

TH

TH

03

Ferrure & accessoires

200

35

Barre de tirage Série 600

Barre de tirage longueur du vantail

ZAE 607 750 mm

100

X

150

200

140

ZAE 609 950 mm ZAE 611 1100 mm ZAE 614 1400 mm

ZAE 616 1600 mm

100

ZAE 615 1500 mm

L: LONGEUR

F: FIXATION

ZAE 67 F

150

ZAE 617 1700 mm

200

X

Poignée en acier inoxydable mat

Poignée en acier inoxydable mat Barre de tirage

Inox mat Standard

124

200

ZAE 618 1800 mm

Options barre de tirage Important : jusqu'à une hauteur maximale de la porte d'entrée (STAM) de 2750 mm.

Important : seul le ZAE 67 F est possible avec la série Select.

PORTES EXCLUSIVE Lecteur Noir poignées d'empreinte digitale intérieures :

Judas électronique

ZIE 72 BT 19 EB BT 660 / 670 ZIE 32 GA 32 - Garniture

Boîte aux lettres

BK 20 B

Paumelles à rouleaux

RAL 9005 mat

ZIE 42

BLACK EDITION LE PACK Le programme EXCLUSIVE présente la couleur noire, actuelle et tendance en combinaison avec d'autres couleurs. Le pack Black Edition se réfere toujours à l'extérieur de la porte et contient les composants standards suivants; - Le profilé statique de sol - Seuil - Socle bas - Rosace de sécurité - Applications extérieures Les composants suivants sont sélectionnés par l'acheteur: - Barre de tirage - Judas - Heurtoir - Plinthe décorative - Poignée intérieure

ZIE 52 Lumino l' éclairage Toutes les autres combinaisons disponibles sur demande.

Heurtoir

L'apparence intérieure de la porte est choisie par l'acheteur, afin qu'elle corresponde a son décor intérieur.

ZIE 54 Insert HD 424

Le seuil BT 112

Le profilé statique de sol Socle bas

Plinthe décorative ZIE 62

Rosace de sécurité

ZRE 46 B

Standard

E 200 B

ZIE 64 Insert HD 424

GA 190 S B

GA 192 B

GA 191 S B Poignée / Poignée

125

TH

TH

Options Supplément:

Garniture

Poignée / Poignée

Poignée intérieure / Rosace de sécurité

GA 190 S P

GA 191 S P

GA 192 P

DK 11

Inox poli Option Lumino

Inox poli

Inox poli

Inox mat

GA 190 S E

GA 191 S E

GA 192 E

DK 12

Inox mat Option Lumino

Inox mat

Inox mat

Laqué noir

GA 190 S B

GA 191 S B

GA 192 B

DK 13

Laqué noir Option Lumino

Laqué noir

Laqué noir

Or PVD

GA 190 S G

GA 191 S G

GA 192 G

DK 14

Or PVD Option Lumino

Or PVD

Or PVD

Laqué blanc Lackiert

Bouton/Poignée

RC3 CERTIFIÉE Les garnitures de porte sont dotées d'une protection anti-effraction et antiperçage.Le nouveau mécanisme garantit une stabilité extraordinaire.

Une qualité de production excellente et techniquement irréprochable permet une utilisation illimitée.

Bouton poussoir intérieure

Avantages Inox poli: - Facile à nettoyer et insensible aux Acides et graisses - Résistant à l'humidité - Aspect exclusif et de haute qualité - Résistant, stable et durable

NOUVEAU! GA 190 LU P

RC

3

Poignée éclairée LUMINO ECONOMY LINE - Avec insert fluorescent - Visibilité 15 m au crépuscule et dans la nuit - Aucune alimentation électrique n'est nécessaire - Convient à une utilisation extérieure LUMINO est disponible pour toutes les séries, moyennant un supplément.

126

Moyennant un supplément de prix, l'ensemble peut être fourni en blanc. (A): Serie GA 190 S W, GA 191 S W, GA 192 W

Option bouton poussoir intérieure: Serie DK 11, DK 12, DK 13, DK 14

PORTES EXCLUSIVE Poignée intérieure Série ZIE 50

ZIE 51 Inox mat Lumino l' éclairage

Série ZIE 40

ZIE 41 Inox mat

Série ZIE 30

Série ZIE 20

Série ZIE 10

*

*

*

ZIE 31 Inox mat

ZIE 21 Inox mat Insert: Inox Poli

ZIE 11 Inox mat

ZIE 22 Inox mat Insert: couleur noir

ZIE 12 Inox mat

* ZIE 52 Laqué noir Lumino l' éclairage

ZIE 42 Noir

ZIE 32 Noir

ZIE 53 Inox mat Insert: couleur

ZIE 43 Or PVD

ZIE 33 Or PVD

ZIE 23 Inox mat Insert: Or PVD

ZIE 13 Inox mat

ZIE 54 Noir Insert: couleur

ZIE 44 Blanc

ZIE 34 Blanc

ZIE 24 Inox mat Insert: couleur blanc

ZIE 14 Inox mat

UNE QUALITÉ ABSOLUE La finition des nouvelles poignées intérieures est disponible en acier inoxydable mat haut de gamme. Le nouveau mécanisme de tige à roulement à billes intégré permet une utilisation et une résistance illimitées. La fabrication de la poignée intérieure est de qualité supérieure et techniquement parfaite. Il est possible d'appliquer une nuance particulière de votre choix, qui sera adaptée aux modèles de portes.

Le regard se concentre donc exclusivement sur la poignée de porte. L'architecture moderne est minimaliste, elle se limite à l'essentiel sans détails superflus. Par conséquent, les poignées intérieures NEW DESIGN s'intègrent parfaitement à l'architecture moderne.

Options : poignée intérieur série aluminium ZIE 60: ZIE 61 / ZIE 62 / ZIE 63 / ZIE 64

* Disponible en set de poignées extérieures et intérieures (avec rosace de poignée ronde): GA 11 / GA 21 / GA 31 / GA 32

127

TH

TH

Ferrure & accessoires Poignée cuvette Serie 200

Barre de tirage alignée- Serie 500

140 55

X X

X

X

140 95

Couleur standard de la cuvette - RAL 9005 mat

Longueurs disponibles: GM 214 - 1400 mm Options (Supplément): GM 215 - 1500 mm - Noir (B) GM 216 - 1600 mm - Couleur assortie à la porte (TF) GM 217 - 1700 mm - Autres couleurs (AF) - Supplément GM 218 - 1800 mm - Couleur Stainless steel 29/90289 - Supplément GM 219 - 1900 mm - Décor bois (HF) - Supplément GM 200 - 2000 mm Poignée cuvette longueur du vantail GM 227 - 2700 mm

128

Couleur standard de la cuvette - RAL 9005 mat Standard couleur barre de tirage - Couleur comme la porte Options (Supplément): - Autres couleurs (AF) Options barre de tirage (Supplément): - Autres couleurs (AF) - Supplément - Couleur Stainless steel 29/90289 - Supplément - Décor bois (HF) - Supplément - avec empreinte digitale InoSmart

Longueurs disponibles: GM 514 - 1400 mm GM 515 - 1500 mm GM 516 - 1600 mm GM 517 - 1700 mm GM 518 - 1800 mm

PORTES EXCLUSIVE Équipement de sécurité

SYSTÈME DE VERROUILLAGE INTELLIGENT POUR VOTRE MAISON. Goupille latérale

Paquet RC 2 Bille de verrouillage avec recherche de nervure

Certifié par IFT ROSENHEIM Justificatif N˚ : 20-005012-PR01

Nervure continue

Dimensions extérieures de l’encadrement: max L/H 1300 mm x 2700 mm Partie fixe latérale: max L/H 2000 mm x 2700 mm

K 100 RPE SYSTÈME INTELLIGENT

HAUTE RÉSISTANCE ANTIEFFRACTION ET SÉCURITÉ ÉLEVÉE EN SÉRIE Grâce à la compacité des matériaux choisis, à la résistance supérieure à la moyenne des cadres et des profils de vantaux, à la rosace extérieure antiperçage et à la serrure à crochet à 5 points, la porte d'entrée EXCLUSIVE constitue une barrière pratiquement infranchissable pour les cambrioleurs.

Clé rallongée Tête de clé

Polyvalent et sécurisé – aujourd’hui et dans l’avenir.

Le keyTec RPE de Winkhaus est un cylindre sécurisé de pointe. Sa protection innovante contre la duplication garantit que seules les personnes autorisées peuvent créer un double de la clé. Pour ce faire, la clé est munie d'une nervure unique qui est lue par la bille de retenue du cylindre de fermeture.

Les paquets anti-effraction RC2 ou RC3 ont été vérifiés par l’institut ift Rosenheim et garantissent le respect permanent de classes de sécurité de haut niveau. Ces paquets n’affectent pas l’aspect et la conception des portes d’entrée.

La porte d'entrée est également disponible avec des panneaux latéraux et des impostes en RC 2.

5

3

- SERRURE POINTS

- TRIPLE VITRAGE ISOLANT (U-valeur=0,5 W/m2K)

VSG P4A VITRAGE DE SÉCURITÉ EXTERNE COLLÉ sur les portes et vitrages latéraux

VSG 6 mm VITRAGE DE SÉCURITÉ INTERNE sur les portes et vitrages latéraux

CYLINDRE DE SÉCURITÉ K 100 avec carte de sécurité

GARNITURE DE SÉCURITÉ EN ACIER INOXYDABLE POUR LA PROTECTION ANTI-PERÇAGE sur le cylindre extérieur

3

- CHARNIÈRES DE SÉCURITÉ ROBUSTES

COLLAGE DU VITRAGE vitrages latéraux collée avec une colle spéciale.

ROSACE DE SÉCURITÉ externe au RC3 garniture sur plaque longue

129

TH

TH

CONCEVEZ VOTRE PROPRE PORTE D’ENTRÉE AVEC LE CONFIGURATEUR DE PORTE SUR LE SITE INTERNET INOTHERM Sur www.inotherm.fr vous avez la possibilité de configurer très facilement la porte de vos rêves.

En quelques clics vous créez votre propre design et voyez le résultat immédiatement.

INOTHERM INOKALK PARTENAIRES Les Portes Aluminium Inotherm sont vendues par des partenaires commerciaux compétents qui grâce à un logiciel commercial, traitent rapidement les offres détaillées dans INOTHERM INOKALK.

INOTHERM EXCLUSIVE DOORSTUDIO Au cas où le client, malgré le large éventail de modèles, ne peut pas trouver son modèle désiré, ou souhaite une conception spéciale, nous avons la possibilité avec le nouveau EXCLUSIVE DOORSTUDIO de fabriquer des modèles selon les exigences du client.

130

VOTRE STYLE. VOTRE DESIGN. MAINTENANT EN LIGNE.

DÉCLARATION DE GARANTIE CONFIGURATEUR DE PORTES! UNE SEULE PORTE AVEC D'INNOMBRABLES POSSIBILITÉS Découvrez le nouveau configurateur d'Inotherm et créez en quelques clics l'entrée dont vous avez toujours rêvé!

Le nom Inotherm représente une combinaison unique de qualité traditionnelle et d'innovation technologique de pointe. Sur la base de notre vaste expérience, de nos connaissances et des processus de fabrication de pointe, cela fait maintenant 40 ans que nous fabriquons des portes d'entrée qui répondent aux critères les plus stricts pour des domiciles modernes, parfaits en termes de style, sûrs et durables. Parce que nous soutenons nos produits, la société

INOTHERM offre une garantie sur ses

PORTES D'ENTRÉE EN ALUMINIUM livrées, qui va au-delà des garanties habituelles du marché sous réserve du respect des instructions concernant l'installation des produits, l'entretien et la maintenance.

Période de garantie

3

ans

5

ans

– Sur le fonctionnement sans aucun problème du matériel et des autres pièces mobiles installés.

– Sur le fonctionnement sans aucun problème des composants électroniques intégrés.

– Sur l'étanchéité à l'air du verre d'isolation thermique – Sur la résistance des supports et poignées de porte fabriquées en acier inoxydable, en l'absence de dommages mécaniques ou de modications de l'apparence de la surface résultant d'inuences environnementales.

– Sur la fonctionnalité du produit

10 – Un fonctionnement optimal et une étanchéité parfaite. Les prols de portes en aluminium, ans

à la fois thermolaqués et anodisés, sont conçus pour résister aux intempéries, prévenir les changements de couleur anormaux et éviter la formation de ssures sur les surfaces.

Garantie

30 – Inotherm garantit qu'elle est en mesure d'assurer la maintenance de ses produits en fonction ans

du besoin et de fournir des pièces de rechange, assurant ainsi une durée de fonctionnement irréprochable ou une durée de vie jusqu'à 30 ans. Les pièces de rechange incluent également des pièces qui ne sont pas visuellement identiques aux pièces installées à l'origine, mais qui ont une fonction identique. Les composants électroniques ne sont pas inclus. Les services nécessaires pour maintenir un fonctionnement sans failles ou les matériaux requis, les heures facturables, etc. sont facturés sur la base de la liste des prix en vigueur le jour de l'intervention.

EXCLUSIVE PORTES D'ENTRÉE EN ALUMINIUM

SMART DOOR SYSTEM

EMPREINTE DIGITALE, CLAVIER NUMÉRIQUE
