Wereldprimeur: 3D-geprinte stalen brug geopend

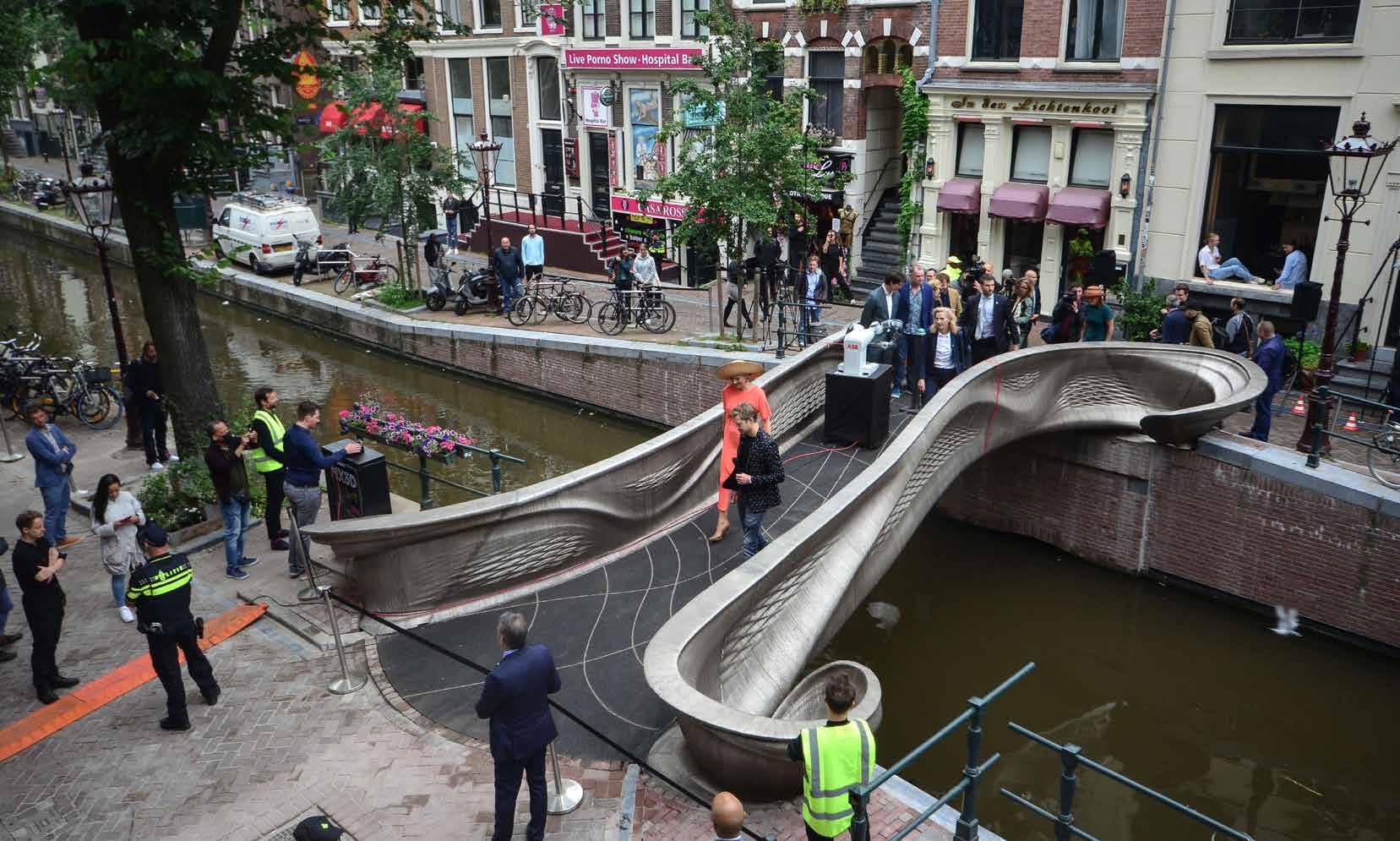

15 juli 2021. Koningin Máxima opent in Amsterdam de eerste 3D-geprinte stalen brug ter wereld (Foto: MX3D/Adriaan de Groot))

Op 15 juli opende Hare Majesteit Koningin Máxima in Amsterdam de eerste 3Dgeprinte stalen brug ter wereld. De brug is vervaardigd door de Amsterdamse scaleup MX3D en is geplaatst op de Oudezijds Achterburgwal in Amsterdam. De brug is een prijswinnend ontwerp van Joris Laarman Lab en het resultaat van een samenwerking tussen onder meer MX3D, softwarebedrijf Autodesk, hoofd engineer Arup, staalconcern ArcelorMittal, gemeente Amsterdam en de Universiteit Twente. Deze voetgangersbrug vervangt de komende twee jaar de oude brug die extern wordt gerestaureerd.

Volgens MX3D is met dit project aangetoond dat het mogelijk is om groot in metaal te printen. Met deze nieuwe technologie kunnen metalen structuren worden geproduceerd, zonder materiaalverspilling en met een aanpasbare vorm en stijl. Laarmans ontwerp is 12,2 meter lang, 6,3 meter breed en weegt 6.000 kilo. MX3D heeft dit ontwerp, met Arup als hoofdingenieur, mogelijk gemaakt door lasrobots met intelligente software te veranderen in industriële 3Dprinters. Laag voor laag hebben ze zo de organische vormen weten te creëren. De brug, die eigendom blijft van MX3D, is voor plaatsing uitgebreid getest door Imperial College Londen, met behulp van de Universiteit Twente. Om een veilige constructie te garanderen van de brug deed Imperial College London op onderzoek naar de sterkte en de structuur. De test vonden plaats in september 2019 bij de Universiteit Twente. Daar werd het volledige draagvermogen van de brug getest om de veiligheid en functionaliteit te waarborgen. Naast het ontwerp is ook de monitoring van de brug innovatief. De brug is uitgerust met slimme sensoren om data te verzamelen voor onderhoud. Om die reden werd door de Universiteit Twente samen met MX3D, Autodesk en Arup een permanente sensornetwerk ontworpen, ontwikkeld en getest en uiteindelijk op de brug geïnstalleerd.

Softwarebedrijf Autodesk heeft met The Alan Turing Institute een zogenaam

Fabricagerobot in actie (Foto: MX3D/Olivier de Gruijter)

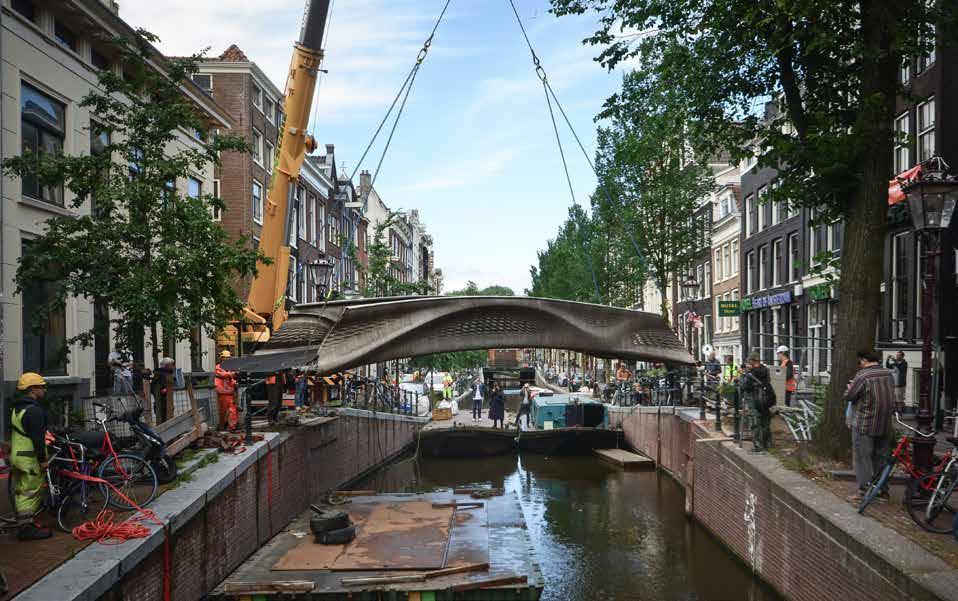

Boven: De stalen 3D-geprinte brug tijdens de Dutch Design Week in 2018 Onder: Plaatsing van de brug Oudezijds Voorburgwal (Foto’s: Adriaan de Groot) Video (MX3D/YouTube

de Digital Twin van de brug gemaakt. Hiermee kan de veiligheidsstatus real time worden gemonitord, inclusief de simulatie met verschillende condities en belastingen. Met de data kan de gemeente ook verkeersstromen over de brug en de drukte in het gebied meten. Daarnaast doet Amsterdam Institute for Advanced Metropolitan Solutions (AMS Institute), in samenwerking met onder andere TU Delft, Universiteit Twente en gemeente Amsterdam, onderzoek naar de ethische consequenties en regulering van slimme infrastructuur in de stad. Vragen zoals: ‘wat willen we als burgers eigenlijk dat er gemeten wordt’ en ‘van wie zijn de verzamelde data’ en ‘willen we eigenlijk wel een stad vol sensoren’, staan hierbij centraal. De brug wordt hiermee een waar ‘Living Lab’. In 2018 won de brug de publieksprijs tijdens de Dutch Design Week.

UTwente>

MX3D>

Joris Laarman>

Het MX3Dproject is mogelijk gemaakt dankzij de nauwe samenwerking met partners: Autodesk, Heijmans, Joris Laarman Lab en ArcelorMittal en de ondersteuning van Lead Structural Engineer Arup, The Alan Turing Institute Data Centric Engineering Programme, Lloyd’s Register Foundation, Air Liquide, ABB Robotics en Lenovo. Belangrijke bijdragen leverden: Force Technologies, HBM, Oerlikon, Faro Technologies, STV, Oerlikon Welding, MousBV en Plymovent. Publieke partners: TU Delft, Imperial College London, University of Twente, Amsterdam Institute for Advanced Metropolitan Solutions (AMS Institute) en de gemeente Amsterdam.
