Artec 積木
1 外星推球機 .
2 外星防守機 .
3 攻守兼備足球機
用具
◆ Artec 積木套件
熱身活動
外星怪獸來襲
我們是來自外太空的怪獸， 計劃吃光全地球的零食。
外星怪獸打算執行一個邪惡的計劃， 我們需要你的力量，保護地球！
課堂學習
1 動手做
運用手上的材料，製作一個推球機，把球推出，繼而推倒 外星怪獸。
1 繪畫推球機及外星怪獸的設計草圖
2 根據草圖製作推球機
提提你
若你在設計時遇到困難，可以嘗試觀察以下資源獲得更 多靈感！
逆向工程 外星推球機 URL http://ct18.etextbook.hk/hb1311
1 觀察其他組的推球機 例如：推球機的結構、使用的積木數目、堅固程度等等。
2 與所觀察的組別比試推球機的攻擊力 在同一距離與同一品種的外星怪獸進行對決。哪組的推球
機能讓球推倒更多怪獸？
3 在下方的筆記框中記錄觀察到的情況
4 綜合各組員的紀錄並作組內分享 筆記
1 於下表中整理觀察到的推球機特徵
2 將你們組的推球機特徵並列一起作比較
其他組別的推球機
我組的推球機
組別 特徵 特徵
我們的發現
表1 我們組與其他組的推球機特徵
你們組與其它組的推球機結構是否一模一樣呢？
1 哪組的推球機較堅固及推力較强？為甚麽？
2 該組的推球機結構與你們的有何不同？
3 該組的外星怪獸與你們的有何不同？
4 你們會從哪方面改良推球機，以推倒更多外星怪獸？
5 在你們參考的資料中，哪一項最為有用？
5 再造
用文字描述或繪圖展示改良後的新設計。
6 總結成果
1 製作推球機時，你比較關注哪些方面？為甚麽？
2 通過這次經歷，你發現了甚麼？
3 你參考了哪些資料，助你解決哪些關注點？
老師回饋 樣本
A 推力
補充資料

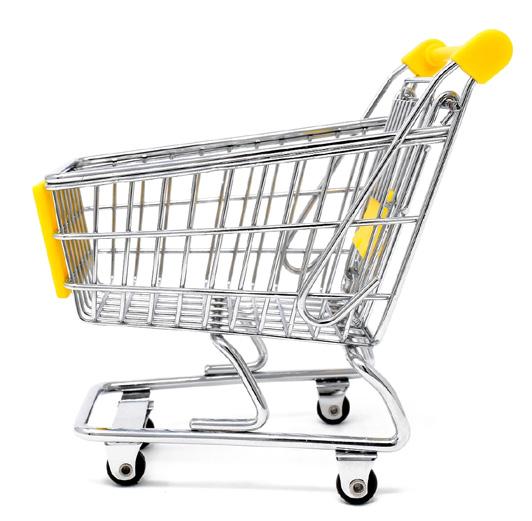

你知道右圖是甚麽工具嗎？
你懂得怎麽使用它嗎？
1 我們從後往前 手推車時，手推車會往前移動。
2 推力會使物件 靠近 / 移離 自己。
B 外星推球機的推力應用

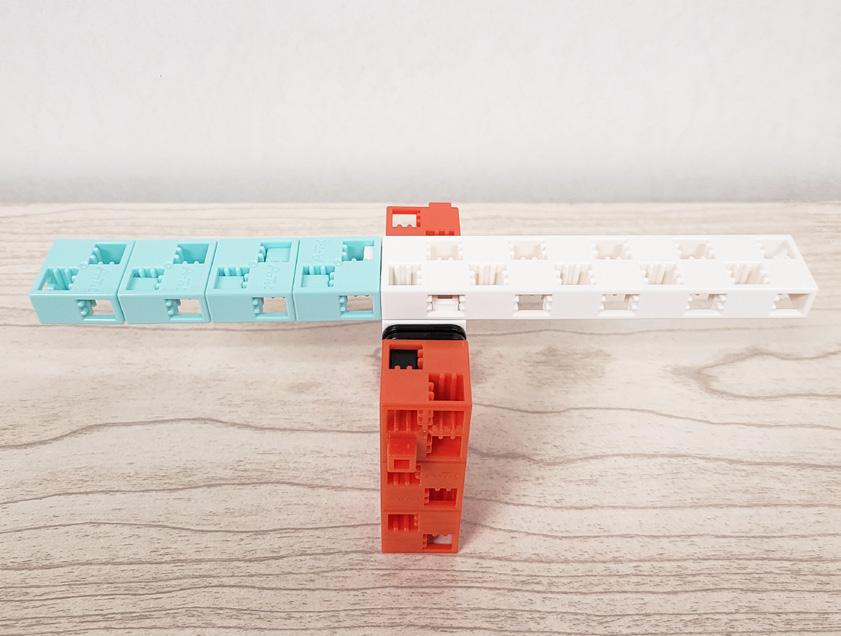

推球杆

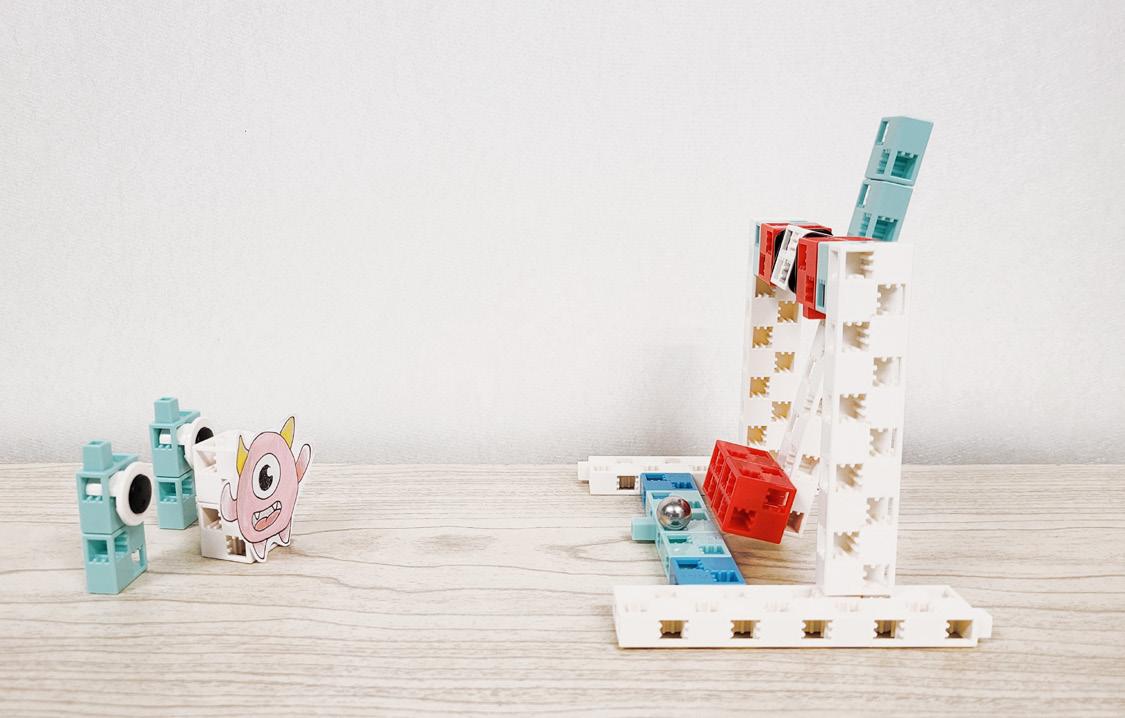

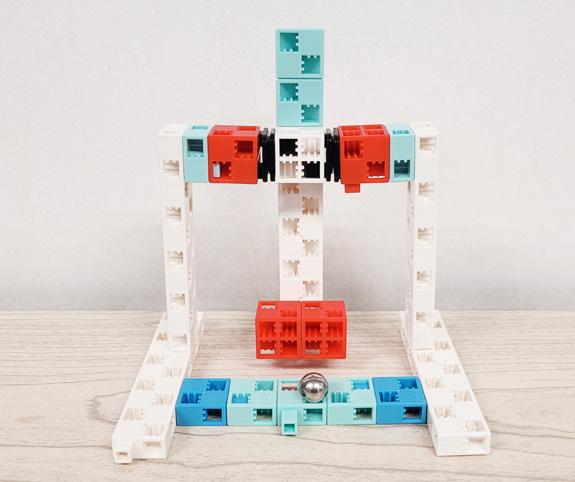

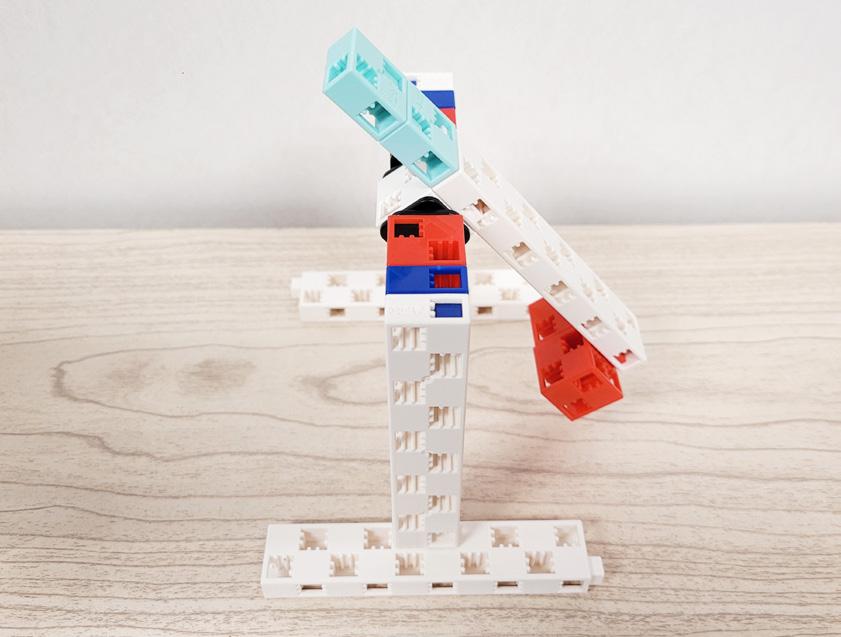

圖1 外星推球機的推球杆設計 圖2 外星推球機的推力應用
1 我們操控推球杆推動球時，球會向 移動，推 倒怪獸。
2 推動推球杆的力量越 大 / 小 ，球的移動距離亦會 隨之增加。
C 日常生活中的推力應用
推力在日常生活中有很多用處。除了以下例子，你還能想到 有甚麽情況需要我們用上推力嗎？
圖3 運動中的推力應用
D 回轉軸

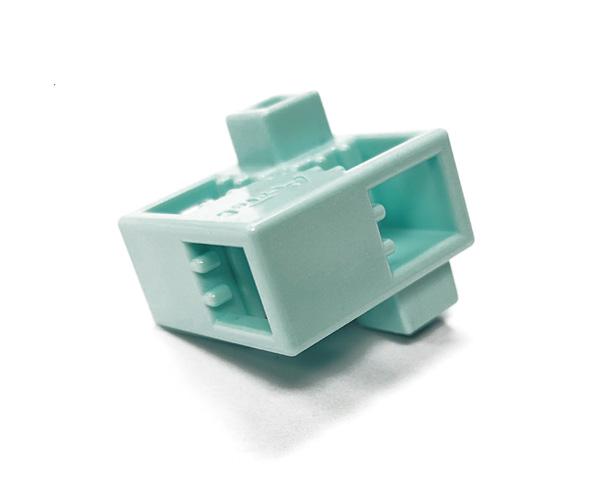

在製作推球機時我們用到了「回轉軸」。如果用其他積木 代替「回轉軸」連接積木，推球機的運作會有何不同？ 圖4 回轉軸 圖5 其他積木
E 外星推球機的槓桿應用
為甚麽我往後施力，推球杆卻會往前移動？
你有留意過蹺蹺板的構造嗎？
圖6 蹺蹺板的施力及另一端的移動方向
圖7 推球杆的施力及另一端的移動方向
1 在中間支撐及固定蹺蹺板。
2 板子可以繞著支點 。
3 推球杆的設計就像一個垂直的 。
4 這種設計稱作 槓桿 ，能改變用力的 。
支點
1 試觀察以下情景，圈出使用了推力的情景。
2 試觀察以下的槓桿設計，繪畫蹺蹺板的擺動方向。
用具
◆ Artec 積木套件
熱身活動
守護基地
怎麽辦？外星怪獸準備 用推球機攻擊我們了！ 1 2 3 外星防守機
可惡，居然敢攻擊我們！可惜你們 的攻擊技術已經被我們複製了！
別怕！我們可以製作防守機， 抵擋外星怪獸的反擊！
課堂學習
1 動手做

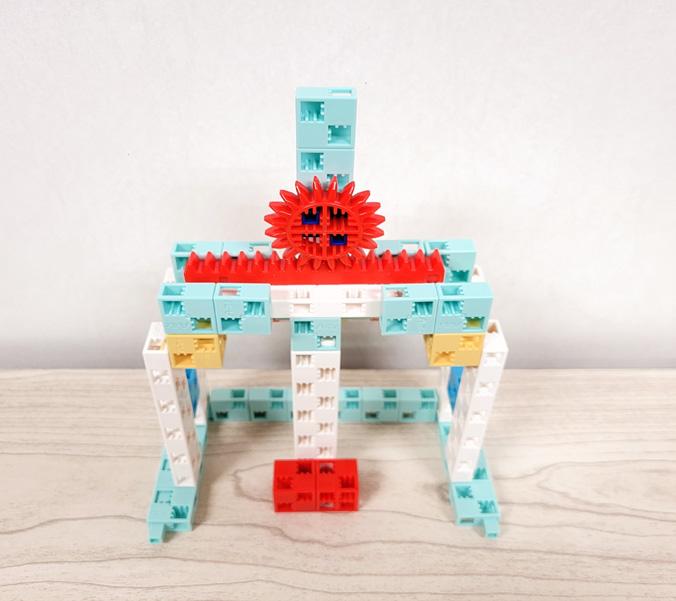

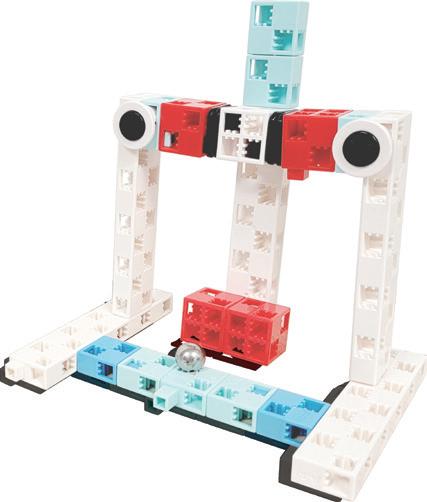

運用手上的材料，模仿守龍門的動作，製作一個防守機， 抵擋外星怪獸的攻擊。
1 繪畫防守機的設計草圖
2 根據草圖製作防守機
龍門的闊度需比齒條長。
若你在設計時遇到困難，可以嘗試觀察以下資源獲得更 多靈感！
逆向工程 外星防守機 URL http://ct18.etextbook.hk/hb1321 提提你
1 觀察其他組的防守機
例如：防守機的結構、使用的積木數目、堅固程度等等。
2 用上一課製作的推球機測試防守機的防守能力 在距離 20 厘米的位置推球，防守機能否阻止進球？
3 在下方的筆記框中記錄觀察到的情況
4 綜合各組員的紀錄並作組內分享
1 於下表中整理觀察到的防守機特徵
2 將你們組的防守機特徵並列一起作比較
其他組別的防守機
我組的防守機
組別 特徵 特徵
表2 我們組與其他組的防守機特徵 我們的發現
你們組與其它組的防守機結構是否一模一樣呢？
1 哪組的防守機較堅固及較容易控制？為甚麽？
2 該組的推球機的結構與你們的有何不同？
3 你們會從哪方面改良防守機，以增加成功擋球的次數？
4 在你們參考的資料中，哪一項最為有用？
5 再造
用文字描述或繪圖展示改良後的新設計。
6 總結成果
1 製作防守機時，你比較關注哪些方面？為甚麽？
2 通過這次經歷，你發現了甚麼？
3 你參考了哪些資料，助你解決哪些關注點？
家長回應
補充資料
A 齒輪
網上資源 齒輪及齒條 http://ct18.etextbook.hk/hb1322
觀察不同齒輪組合，並在 內填上或圈出適當內容。

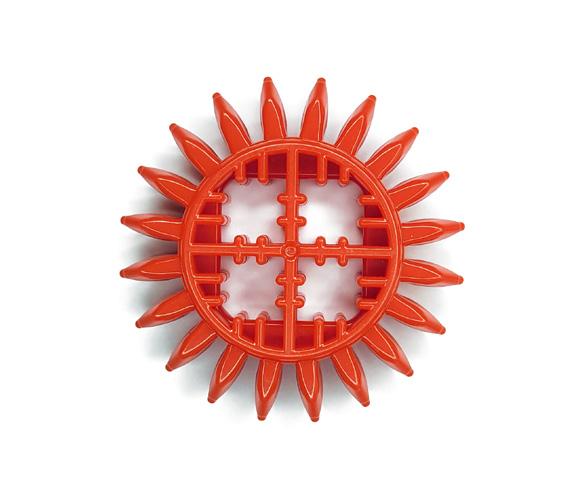

1 齒輪是指外邊緣有齒狀凸起物的輪子。
2 齒輪加上回轉軸就能 旋轉 / 左右移動 。
齒輪

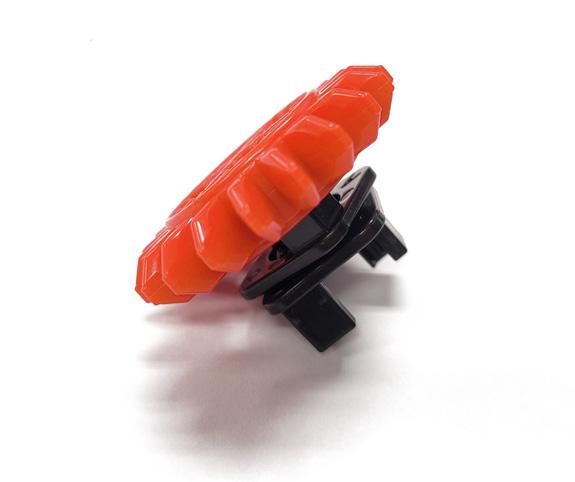

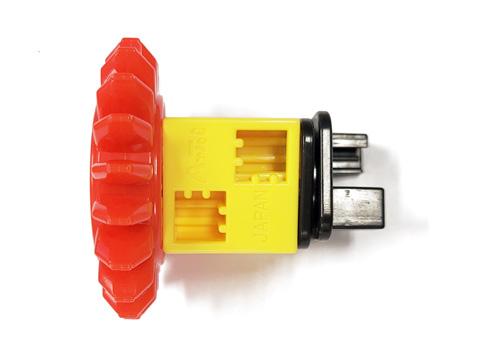

圖8 組合齒輪與回轉軸
回轉軸
如果在齒輪和回轉軸中間加上一塊 積木，齒輪還能旋轉嗎？為甚麽？
補充資料
B 齒條

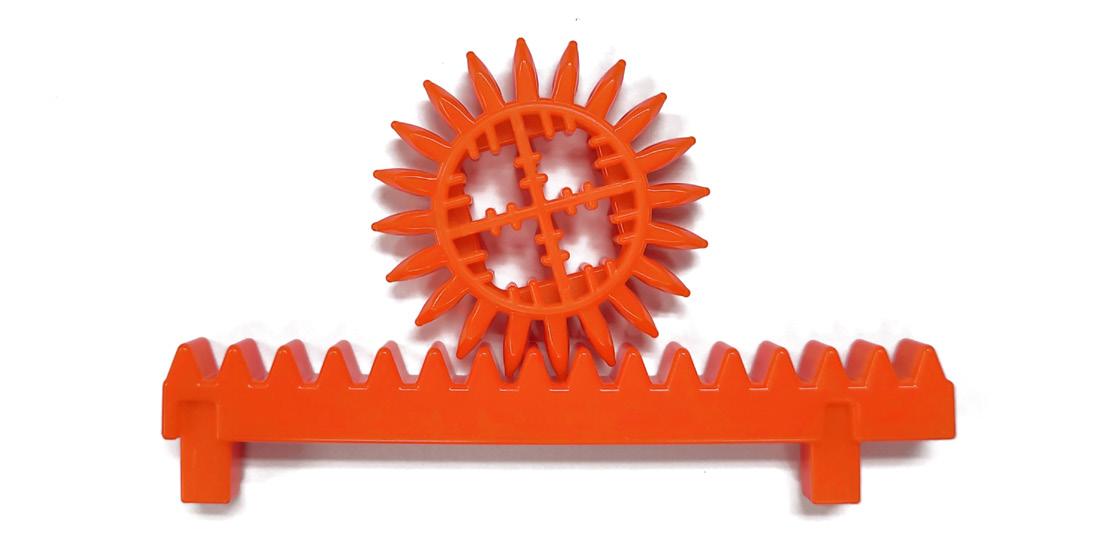

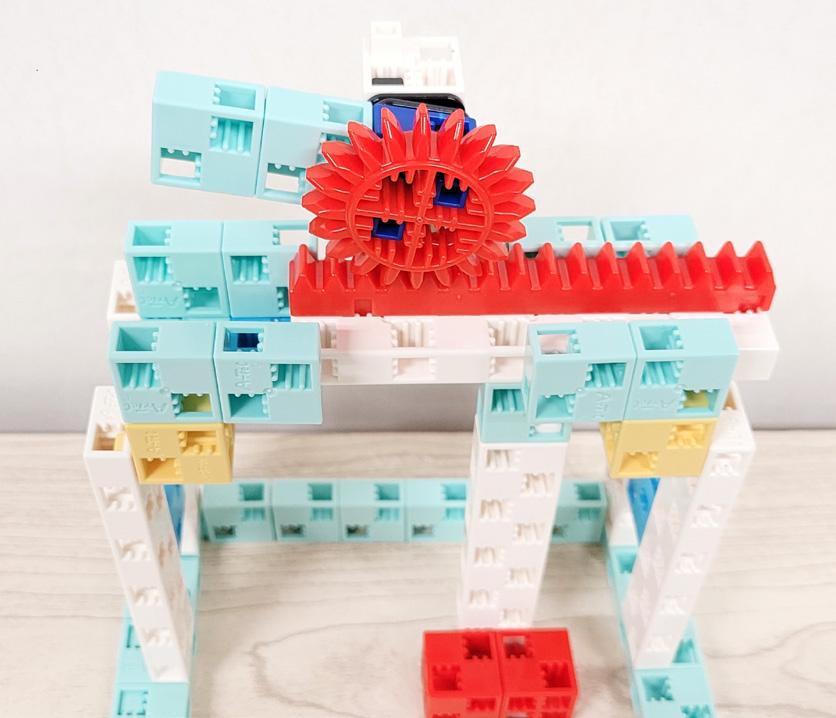

1 齒輪 旋轉 可以令齒條 旋轉 / 左右移動 。 齒條 齒輪 圖9 齒輪加上齒條
2 組合齒輪與齒條可以改變力的 。
知識鞏固

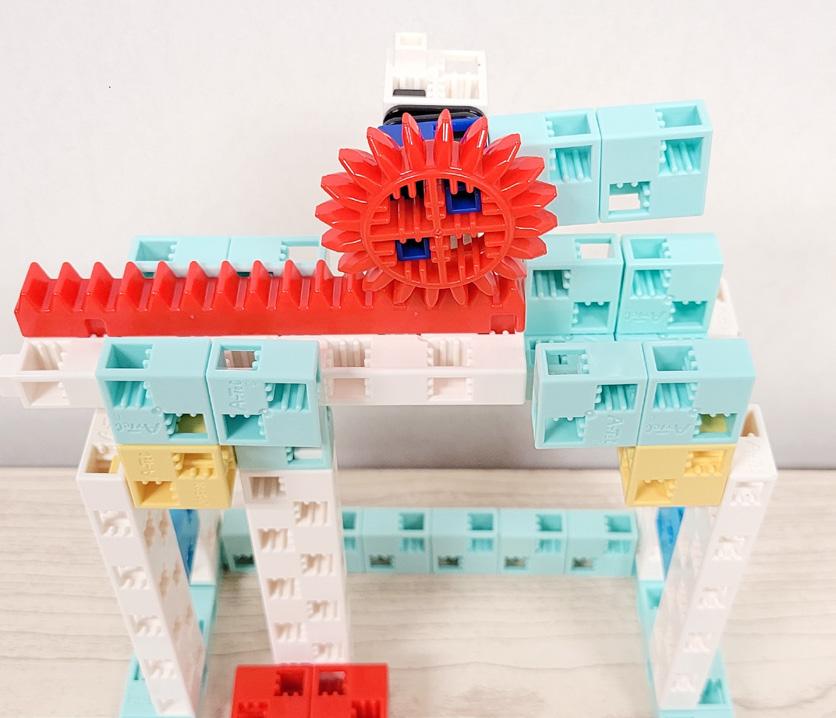

1 如果把操控杆往右擺，齒輪順時針旋轉，齒條會向 左 / 右 移動。
2 如果把操控杆往左擺，齒輪逆時針旋轉，齒條會向 左 / 右 移動。
用具
◆ Artec 積木套件
熱身活動
回復和平的日子
我們終於成功擊退外星怪獸！
雖然現在暫時不用保衛地球，
但我們可以把推球機和防守機 改裝成一個新機械……
那我們之前製作的推球機和防守機 是不是已經可以功成身退了？
地球又恢復和平了！
1 動手做

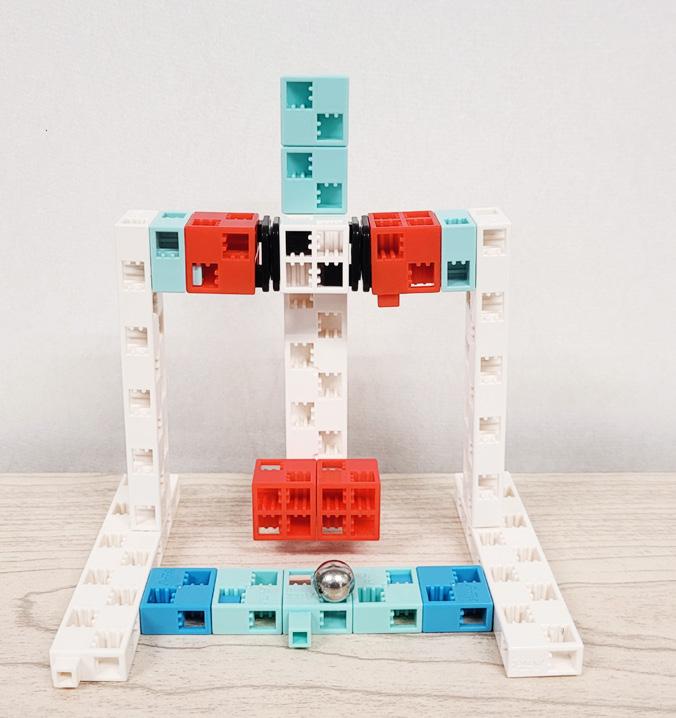

運用手上的材料，替防守機加上踢球功能，並加上「圍 欄」，防止球滾到「球場」以外的地方。
1 繪畫足球機的設計草圖
2 根據草圖製作足球機
龍門的闊度需比齒條長。
提提你
若你在設計時遇到困難，可以嘗試觀察之前製作的推球 機和防守機的構造，或是參考以下資源獲得更多靈感！
逆向工程 攻守兼備足球機 URL http://ct18.etextbook.hk/hb1331
1 觀察其他組的足球機
例如：足球機的結構、使用的積木數目、堅固程度等等。
2 用你們組的足球機與其他組比試
在距離 20 厘米的位置比試，哪組的進球次數較多？
3 在下方的筆記框中記錄觀察到的情況
4 綜合各組員的紀錄並作組內分享
1 於下表中整理觀察到的足球機特徵
2 將你們組的足球機特徵並列一起作比較
其他組別的足球機
組別
表3 我們組與其他組的足球機特徵
我組的足球機
我們的發現
你們組與其它組的足球機結構是否一模一樣呢？
1 哪組的足球機較堅固及較容易控制？為甚麽？
2
該組如何融合推球機的結構，把防守機改裝成足球機？
他們的推球機結構與你們的有何不同？
3 你們會從哪方面改良足球機，以增加進球和減少失球 （對方進球）的次數？
4 在你們參考的資料中，哪一項最為有用？
5 再造
用文字描述或繪圖展示改良後的新設計。
6 總結成果
1 製作足球機時，你比較關注哪些方面？為甚麽？
2 通過這次經歷，你發現了甚麼？
3 你參考了哪些資料，助你解決哪些關注點？
老師回饋 樣本
補充資料
A 多功能機器
我們可以把不同機器的特徵合二為一，組成具備多個功能 的新機器。
1 推球機可以推球 進攻 / 防守 。
2 防守機可以擋球 進攻 / 防守 。
3 足球機可 以同時推球及擋球，兼備 及 的功能。

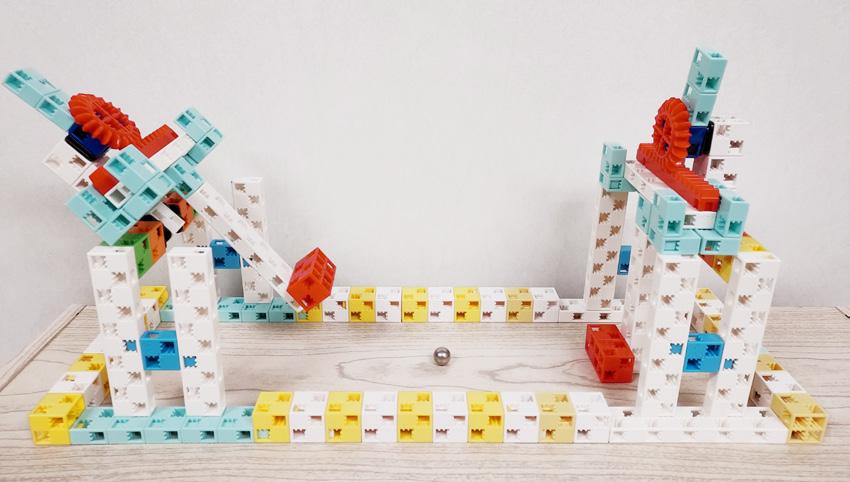

圖12 攻防兼備足球機
知識鞏固
日常生活中的多功能機器
你知道以下的多功能機器是由哪些機器組合而成嗎？試把 左右兩邊的機器配對起來。
多功能機器 機器

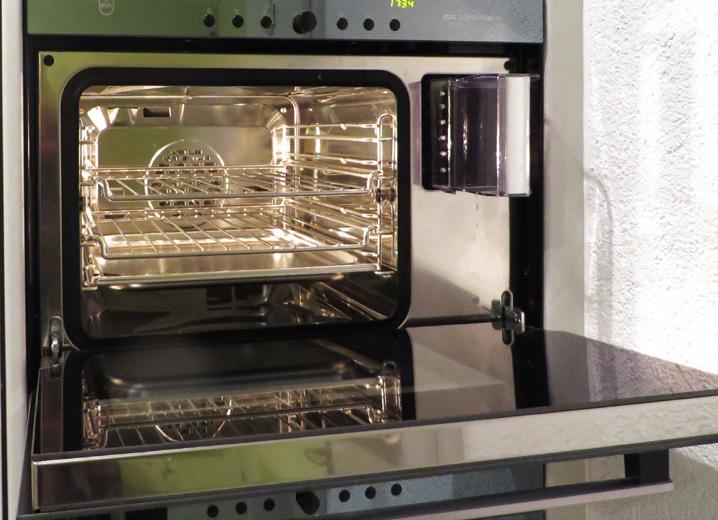

1 三合一蒸氣烤焗微波爐

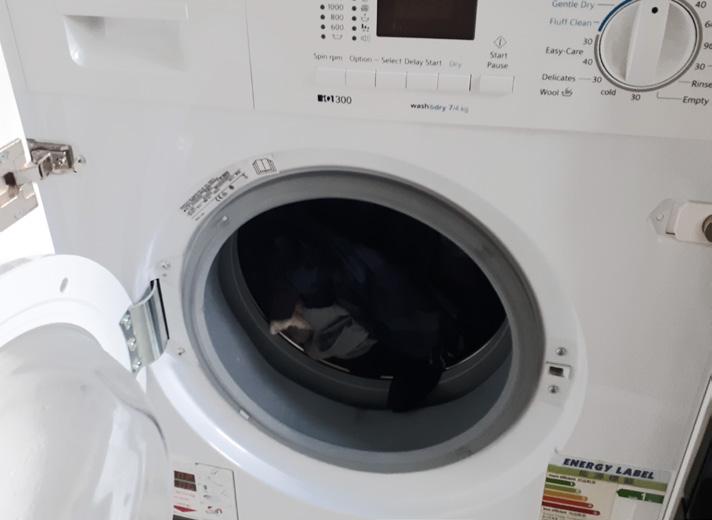

2 二合一洗衣乾衣機
洗衣機 微波爐 蒸爐 焗爐 乾衣機
為甚麽要製作多功能機器，
而非獨立使用不同的機器呢？
