Portfolio Hugo Schunselaar 2024

2024 PORTFOLIO

HUGO SCHUNSELAAR

Hugo Schunselaar

Nationaliteit: Nederlands

Geboortedatum: 16-10-1995

Adres: Cellebroedersstraat 9-B03 6211 PC Maastricht

Telefoon: +316 573 573 24

Email: hugo.schunselaar@gmail.com

Opleidingen

Maastricht Academy of Architecture

Master Architectuur oktober 2020 - heden

Master of Science

Maastricht Academy of Architecture

Bachelor Architectuur- en Interieurvormgeving september 2016 - augustus 2020

Bachelor of Arts

Diploma behaald: Ja

Montessori College Twente

HAVO

september 2008 - juni 2013

Diploma behaald: Ja

Relevante werkervaring

Jo Coenen Architects & Urbanists Maastricht, april 2021 - juni 2023 Assistent Ontwerper

Ziegler | Branderhorst Rotterdam, augustus 2019 - februari 2020 Architectonisch Vormgever (Afstudeerstage)

HB Art Consultancy Freelance, november 2023 - heden Grafisch vormgever

Cinema Hengelo Hengelo, oktober 2014 - november 2021 Servicemedewerker / Leidinggevende

RETHINKINGHERITAGE

Niels Nooy

Lian Vos

Hugo Schunselaar

Koen Spaen

Eva Sips

Siela van der Heijden

Daniël de Jong

Overig

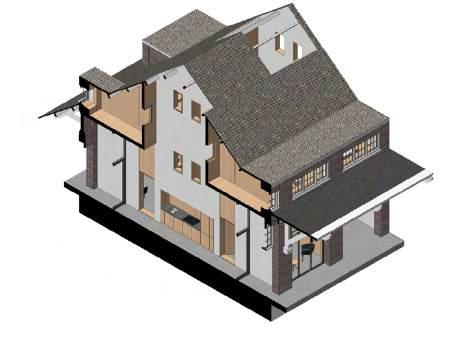

Schetsontwerp herbestemming woning Kapellerlaan, Roermond

Deelname aan Volume Zero Design Competition “Tiny Library” met Ashwin Bhansingh, Eva Sips en Suzanne de Vries.

Deelname aan 120 HOURS Design Competition “Out of Sight, out of Mind” met Ashwin Bhansingh, Eva Sips en Suzanne de Vries.

Expositie in de tentoonstelling Rethinking Heritage bij Bureau Europa met mijn afstudeerproject.

Software

Vectorworks

SketchUp

Cinema 4D

Adobe Indesign

Adobe Photoshop

Adobe Illustrator

Microsoft Office

Talen

-Nederlands moedertaal -Engels goed -Italiaans in opleiding

Koninklijke Bibliotheek Brussel, Brussel (BE)

Namens Jo Coenen Architects & Urbanists heb ik mogen werken aan verschillende studies en ontwerpen voor de KBR, waaronder een studie naar de bestaande patio van de KBR en een ontwerp voor een publieke lift.

Ambacht, Slenaken (NL)

Het ontwerp van een kleinschalige houtwerkplaats en meubelmakerij in Slenaken kan bijdragen aan de leefbaarheid en onafhankelijkheid, de productiviteit en economie van het Zuid-Limburgse dorp.

Rethinking Heritage, Maastricht (NL)

Afstudeeropdracht voor de herbestemming van de NS goederenloods in de Maastrichtse wijk Sint-Maartenspoort. De toenemende vraag naar woningen botst met de wens om onze ecologische voetafdruk te verminderen. Het herbestemmen van bestaande panden is een duurzame oplossing.

Schoolplein Nieuwe Park Rozenburgschool, Rotterdam (NL)

Namens Ziegler | Branderhorst heb ik mogen werken aan het ontwerp van een schoolplein met een fietsenstalling voor de NPRS. Het ontwerp is inmiddels uitgevoerd.

Brussel, BE

KBR (JCAU)

De patio van de Koninklijke Bibliotheek van België (KBR) is momenteel alleen toegankelijk voor bezoekers van de bibliotheek en vormt een verborgen oase van rust in de stad. KBR is bereid om deze patio open te stellen voor de inwoners en bezoekers van Brussel, waardoor deze gedeeltelijk deel zal uitmaken van de publieke ruimte. De nieuwe doorgang door de patio, van de Zavel naar de Kunstberg, zal een hoogwaardige ruimtelijke verbinding worden.

Naast een vernieuwde horizontale routing wil de KBR ook de verticale verbinding verbeteren. Momenteel is het lastig en onoverzichtelijk om vanuit de entreezone de verschillende afdelingen binnen de KBR te bereiken. Ook het dakrestaurant, dat beschikt over een terras met een prachtig uitzicht, is moeilijk toegankelijk. Een nieuwe lift, die aan de binnenzijde van de gevel zal worden geplaatst, zorgt voor een overzichtelijke en veilige verbinding tussen het plein en het terras, zonder de monumentale gevel van de KBR te veel aan te tasten. Tegelijkertijd zal de panoramalift een spannende ervaring bieden met een prachtig uitzicht over de Kunstberg van Brussel.

Terreindoorsnede Kunstberg

Actoren van de Kunstberg

patio

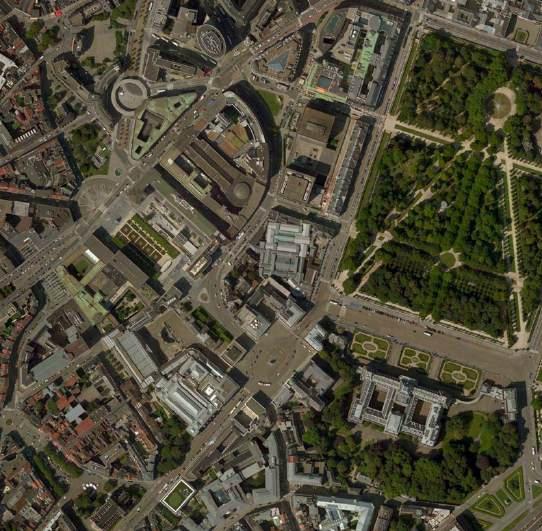

Het gebouw van KBR bevindt zich op een scharnierpunt in hartje Brussel - op de grens tussen de boven- en de benedenstad. Met deze studie laat KBR de haalbaarheid onderzoeken van een ‘nieuwe’ verbinding tussen de Ruisbroekstraat en de Kunstberg, ter hoogte van de hoofdingang en de patio van KBR. Er wordt in deze studie rekening gehouden met de verschillende stedenbouwkundige en architecturale projecten die momenteel lopen in en rond KBR.

Op en rond de Kunstberg zijn vele verschillende private en publieke instellingen gelegen, waaronder KBR. Door de patio te openen en een nieuwe parallelle verbinding te maken tussen de boven- en de benedenstad, ontstaat er opnieuw een tastbare link tussen de verschillende actoren.

Longitudinale en transversale verbindingen op de Kunstberg

De verbinding tussen de nieuw aangelegde Kunstberg en Ruisbroekstraat was een uitgesproken wens in het oorspronkelijke masterplan van J. Ghobert uit 1937. Van een patio was geen sprake. Iedereen was vrij om de klassieke tuin langs de leeszaal van KBR en het Algemeen Rijksarchief te betreden om zo bij de Zavel te geraken. De nieuwe stadsverbinding door de patio van KBR wordt met deze interventie verwezenlijkt en zal recht doen aan het oorspronkelijke idee van Ghobert.

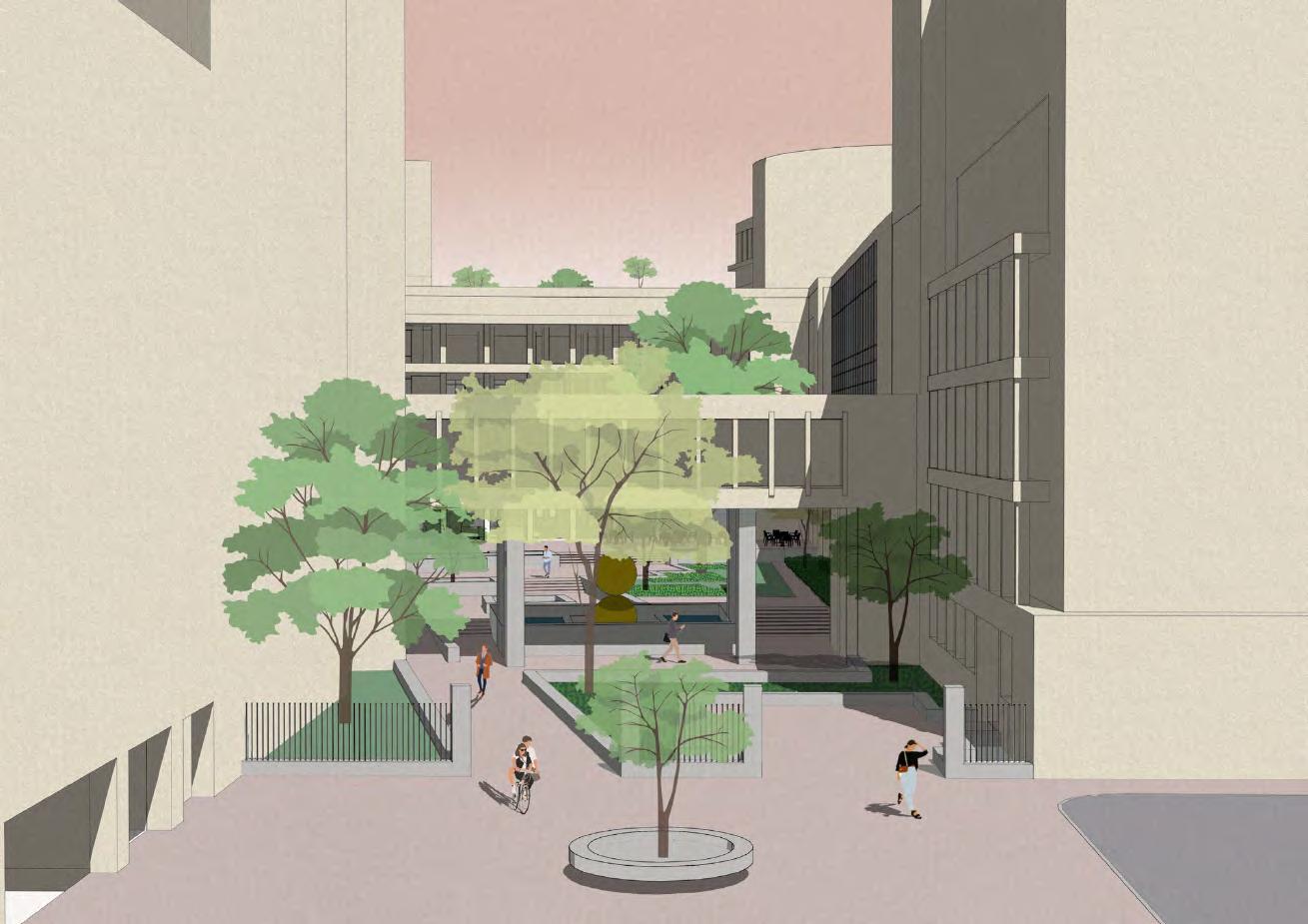

Axonometrische schets van het voorstel voor een nieuwe patio

van de patio van de

Impressie

KBR

0 5,0 7,510,0 M

SORTIE DE SECOURS VLUCHTWEG

TAPIS DES POLYMÈRES (GRIS) POLYMEER SCHOONLOOPMAT (GRIJS)

TAPIS DE NETTOYAGE EN POLYMÈRE POLYMEER SCHOONLOOPMAT

TOITURE TERRASSE DAKTERRAS

VUE DE DESSUS 1:50

BOVENAANZICHT LIFTSCHACHT | 1:50 VERRE HR++ ISOLANT ÉQUIPÉ DE CELLULES SOLAIRES (AGC SUNEWAT, 100x100MM) FIXÉ À LA CONSTRUCTION

D'ASCENSEURS EN ACIER ISOLEREND GLAS HR++ VOORZIEN VAN ZONNECELLEN (AGC SUNEWAT, 100x100MM) BEVESTIGD AAN LIFTCONSTRUCTIE

SORTIE DE SECOURS VLUCHTWEG VERS RESTAURANT D'ALBERT NAAR RESTAURANT ABERT

ÉVACUATION DES EAUX PLUVIALES Ø 250 MM REGENWATERAFVOER Ø 250 MM

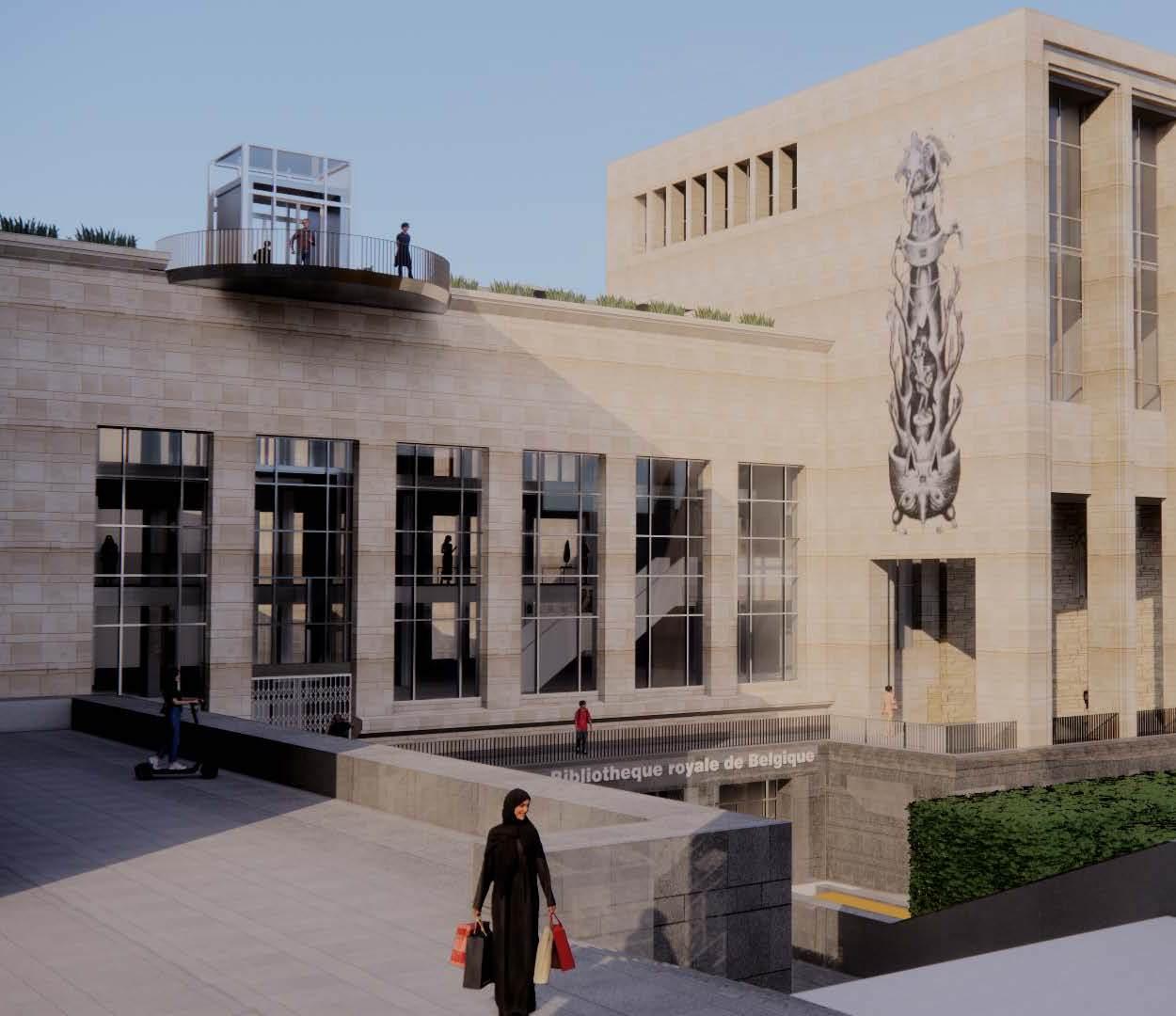

Impressie van de gevel met de nieuwe lift

Betontegel op betonnen tegeldrager

Dragende staalprofiel

Betonnen afschot voorzien van waterwerende folie

Kalkzandsteenblokken, isolatie, multiplex-plaat en pleisterwerk

Liftkabine in schacht

Staalprofiel, isolatie en brandwerende gipsplaat voorzien van pleisterwerk

Zinken regenwaterafvoer op houten klossen en waterwerende folie

Betonplexplaat met schoonveegmat op stalen vloerprofielen (op afschot)

Dragende staalprofiel met tussenprofielen, voorzien van regelwerk, multiplexplaat en zetwerk

Liftkabine in liftschacht, toegang aan beide zijden

Aluminium hekwerk

Slenaken, NL

Ambacht

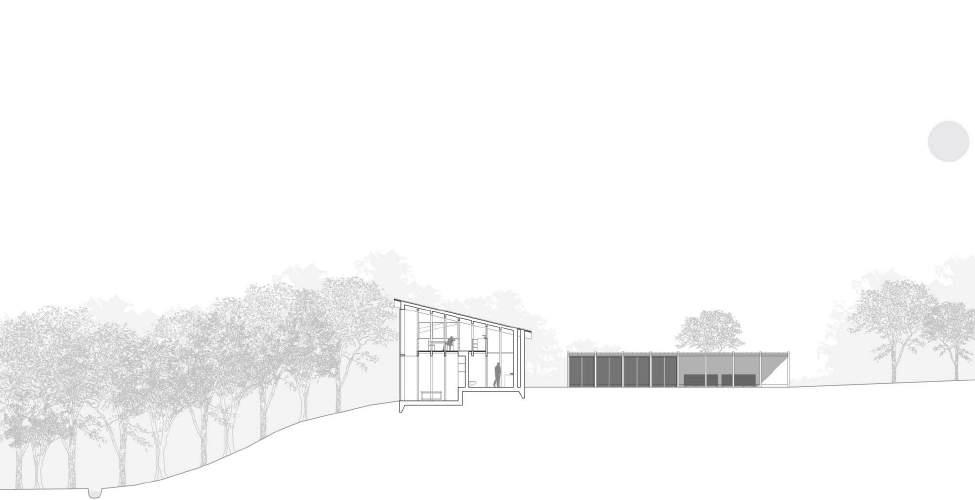

Middenin het Gulpdal, in de Tuin van het Heuvelland en tussen prachtige vakwerkboerderijen, is een huis voor ambacht ontworpen. In dit gebouw zal een meubelmaker op traditionele, veelal manuele wijze houten meubels maken. Het plan van eisen is onder te verdelen in drie gebouwen; de houtoplsag, de werkplaats en de showroom. Het hoofdgebouw, de werkplaats, is gevormd door het talud van het Gulpdal, en zorgt voor twee totaal verschillende gevels. Zo is de noordoostgevel twee keer zo hoog als de zuidwestgevel, en zal deze bovendien een volledig open karakter hebben om de relatie tussen de bomen en het te bewerken materiaal hout te benadrukken. De zuid-westgevel bevindt zich aan de zijde van de Dorpsstraat, en zal qua massa beter bij de bestaande typologie van het dorp passen. Deze gevel is meestal gesloten, mede om de zon te weren, maar zal door middel van stalen schuifdeuren deels te openen zijn. De overige twee gebouwen zijn middels hetzelfde stramien ontworpen, en vormen samen een uniforme architectuur. Deze gebouwen zijn kleiner, hebben geen verdieping en vormen met hun opstelling een soort hoeve.

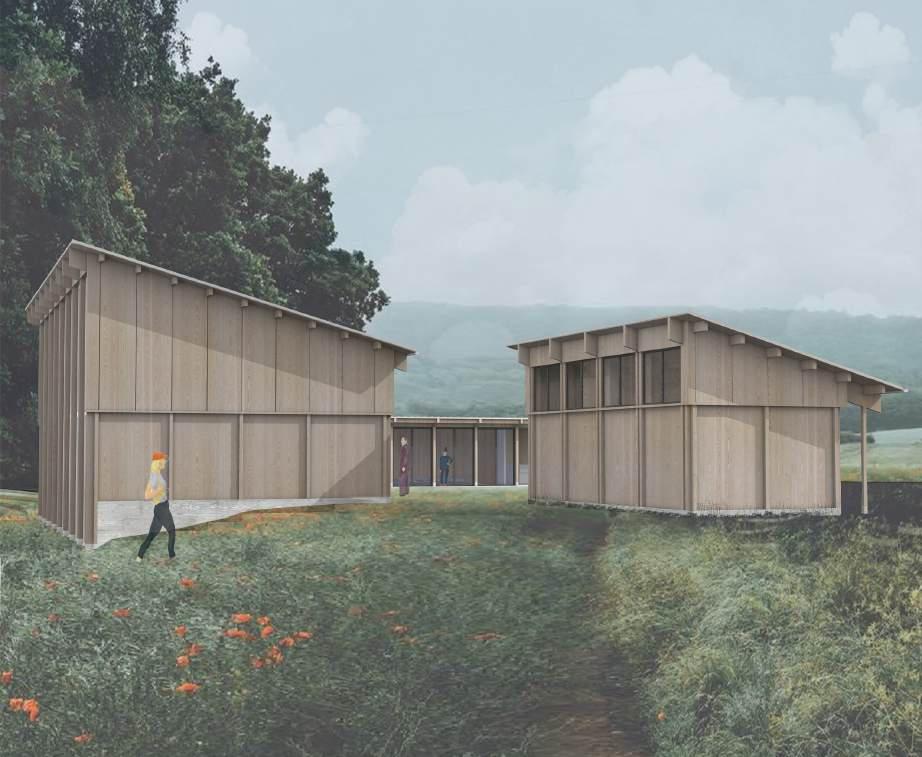

Impressie van het exterieur

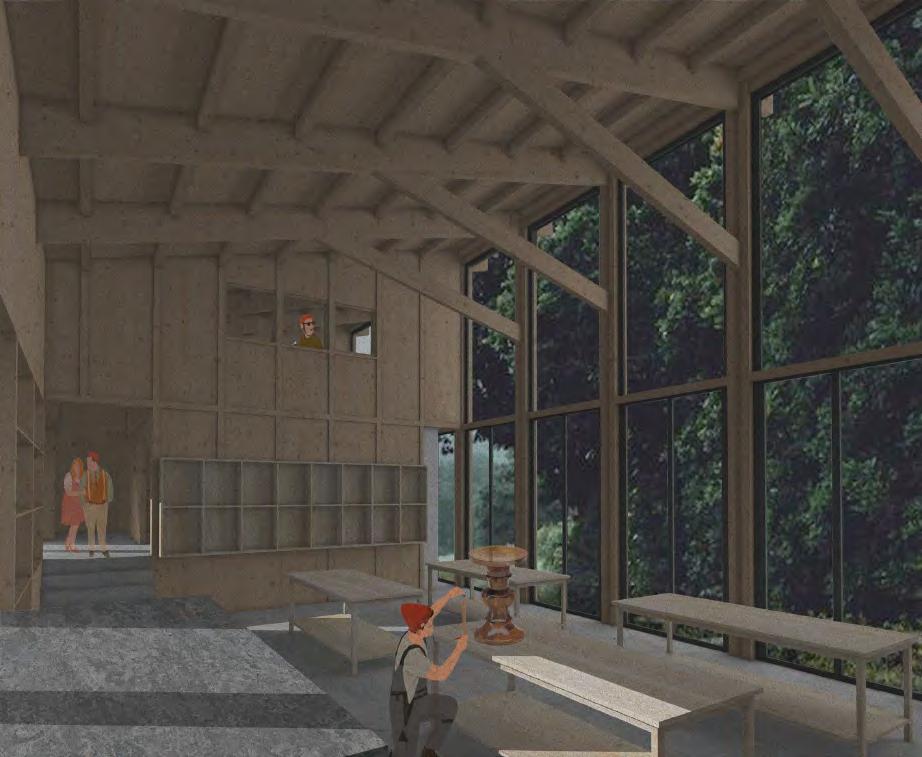

Impressie van het interieur

Maastricht, NL

Rethinking Heritage

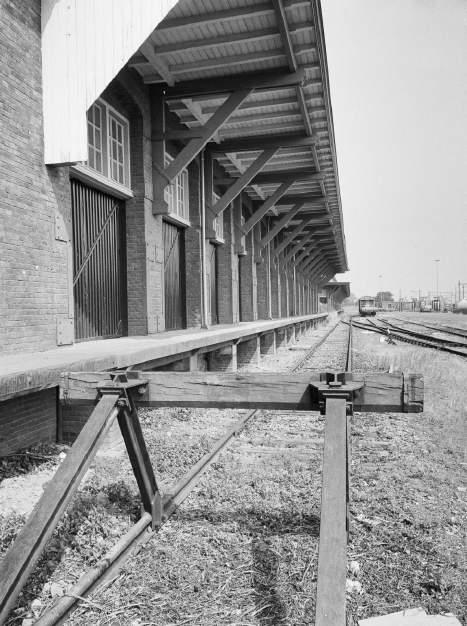

De herbestemming van de goederenloods van NS betreft het ontwerp van kleine en duurzame woningen voor beginners, alleenstaanden of studenten, waarbij gebruik wordt gemaakt van gedeelde faciliteiten als een bibliotheek, ateliers, muziekstudio’s, een café en tuinen. De open structuur van het pand biedt ruimte voor een modulair systeem in de vorm van woonclusters. Een cluster bestaat uit vier privéwoningen die een voordeur, patio en grote keuken met eetruimte delen.

De verticaal georiënteerde woningen zijn voorzien van een

woonkamer, slaapkamer, badkamer en werk/studeerplek. Een privé-keukenblok is optioneel. Het ontwerp bevat tien clusters, waardoor dit gebouw 40 woningen biedt. De juiste balans tussen privé en publiek is hierbij cruciaal voor een prettige en gezonde leefomgeving. Het centrale deel van het pand dat de twee voormalige opslagruimten verbindt, zal worden omgebouwd tot een kleine bibliotheek. De bibliotheek is samen met het café, muziekstudio’s en enkele ateliers toegankelijk voor publiek, waardoor het gebied aantrekkelijk is voor de hele wijk.

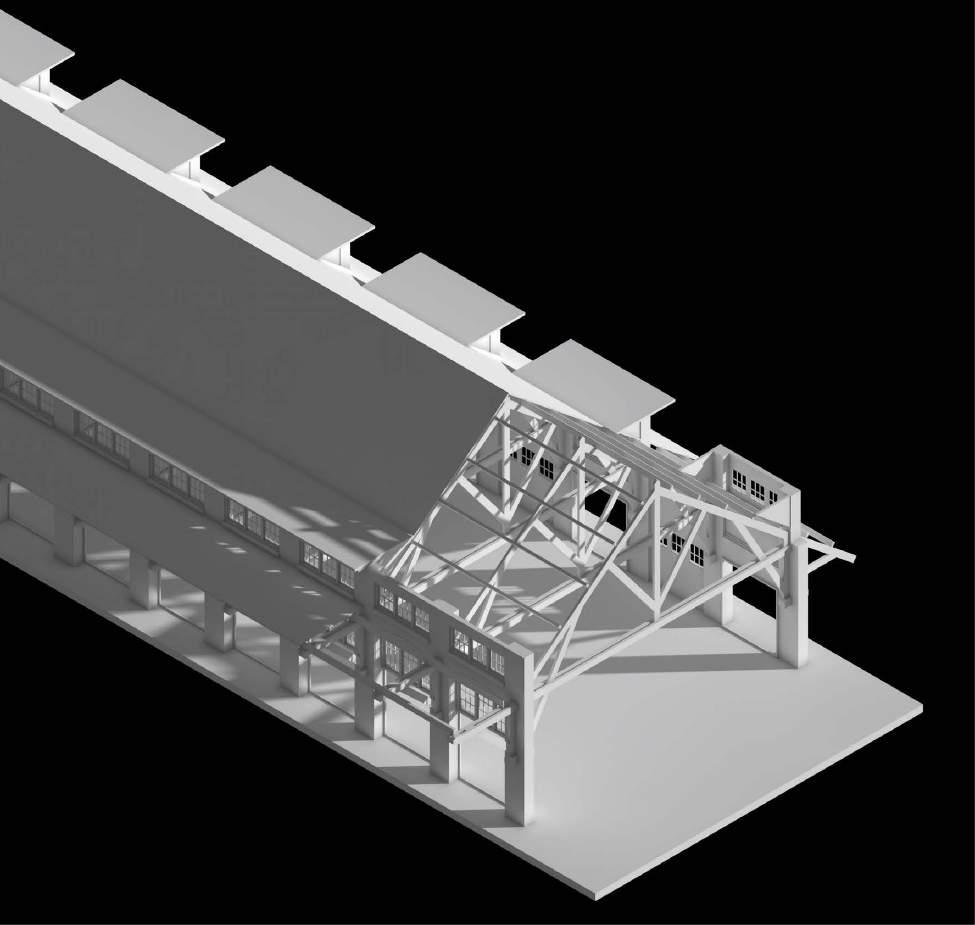

van de bouwkundige structuur

Isometrie

Plattegrond, doorsnede aa’ en gevelaanzicht zuid-west van de nieuwe situatie

De herhaling in de bestaande spantenstructuur vormt de basis voor het modulaire ontwerp, waarbij de afstand tussen de spanten maatgevend is. Dit uitgangspunt brengt echter ook een uitdaging met zich mee: om optimaal gebruik te maken van de beschikbare ruimte, zal de volledige hoogte van het pand gebruikt worden. De spanten liggen iets meer dan 3 meter van elkaar af en liggen op een hoogte van ongeveer 5 meter. Hierdoor zal er op een kleine oppervlakte veel hoogte gewonnen moeten worden. Daarnaast moet er rekening gehouden worden met de plafondhoogte van de dakvoet, die op veel plekken niet ver boven het niveau van de spantbalken ligt.

Het resultaat is een compact ontwerp van een cluster van studio’s, waarbij het trappenhuis een grote rol speelt en bovendien ook als opslagmeubel dient. Omdat de noord- en zuidgevel niet hetzelfde zijn, is het ontwerp niet letterlijk te spiegelen of kopiëren. De basis van het ontwerp biedt echter de gelegenheid om met kleine aanpassingen de woonstudio’s aan beide zijden van het gebouw passend te maken.

Een binnenste schil, een constructie van Cross Laminated Timber, zorgt ervoor dat de huidige gevel en zijn constructieve elementen behouden kunnen blijven, De houten CLT-wanden zijn dik genoeg om de bestaande houten spanten die het dak dragen te omsluiten. Hierdoor zijn de te plaatsen woonunits demontabel en behoudt het pand zijn monumentale waarde.

Gevelfragment - aanzicht en doorsnede

0 Woonkamer en keuken 2 Slaapkamer

Badkamer

Studiekamer

Plattegronden verdiepingen woonstudio’s

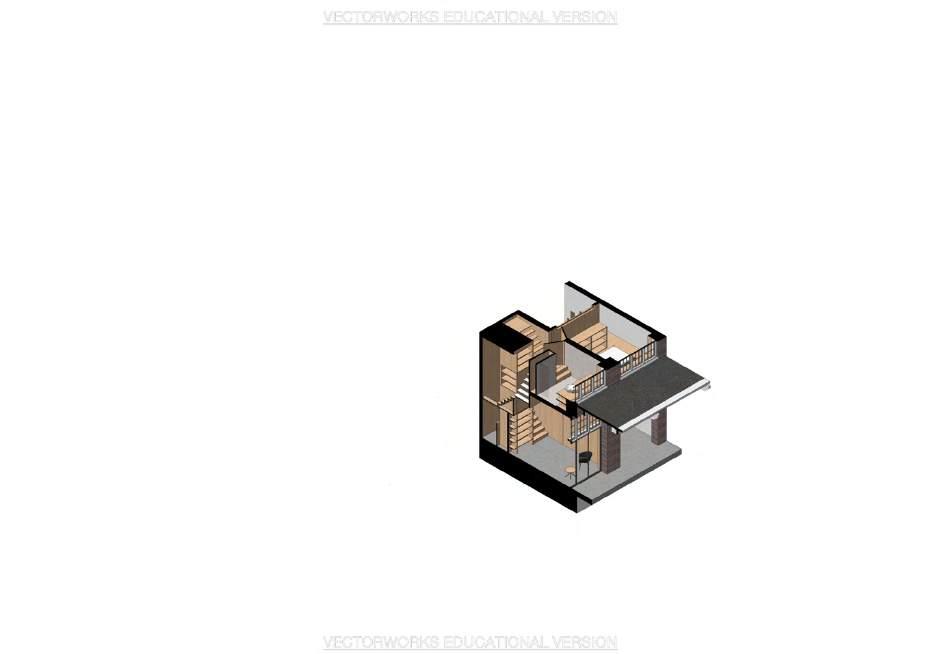

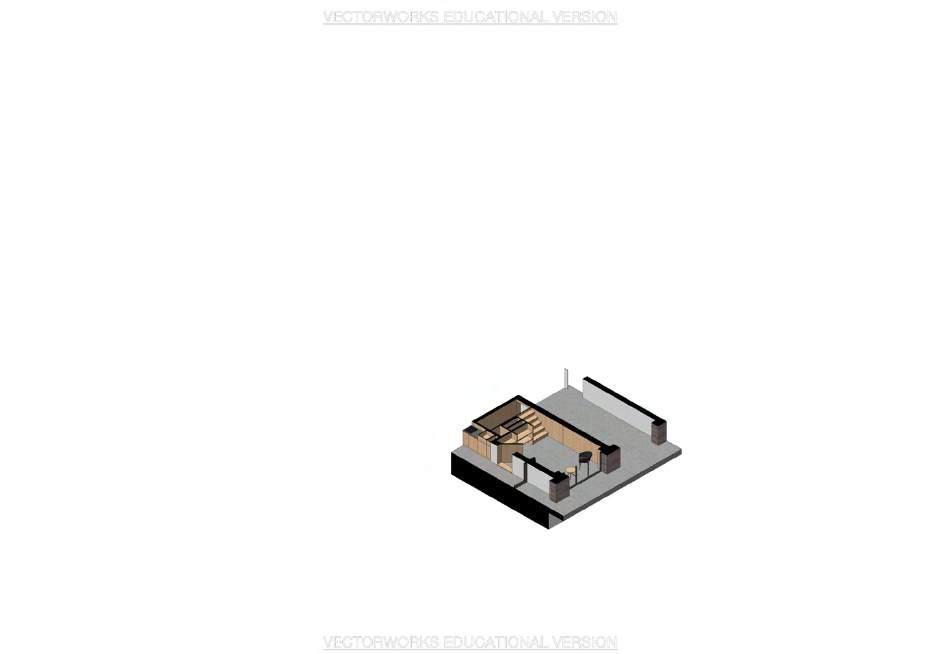

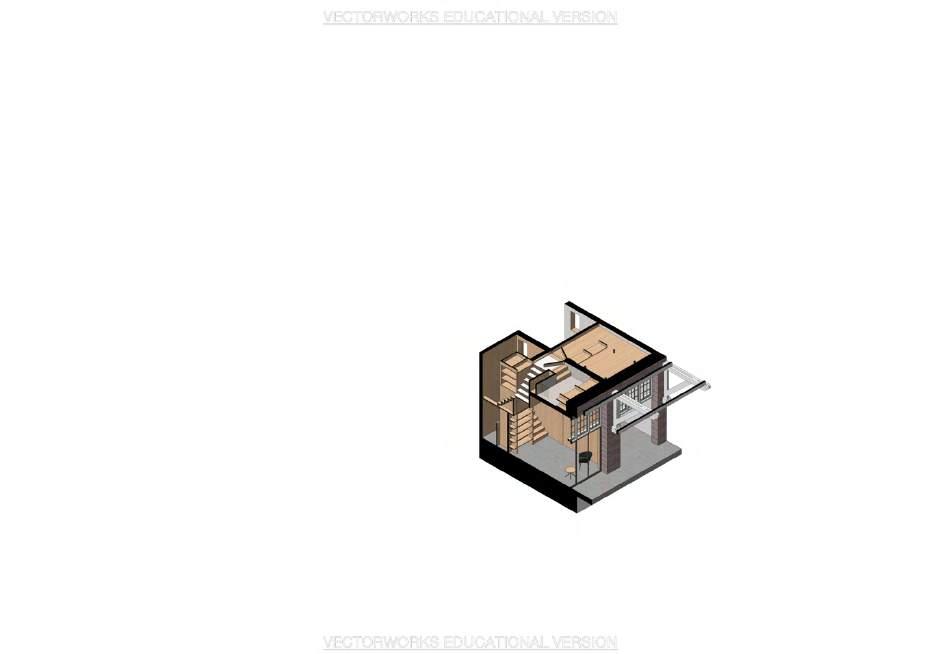

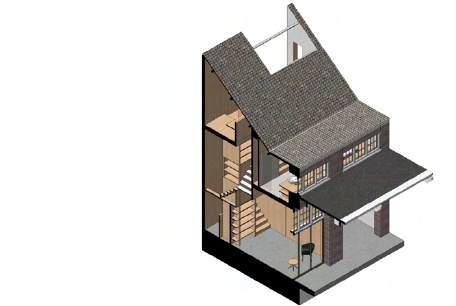

Opbouw woonstudio’s

Niveau 1

Niveau 3

Niveau 0

Niveau 2

Woonstudio

Dubbel

Rotterdam, NL

Schoolplein NPRS (Ziegler | Branderhorst)

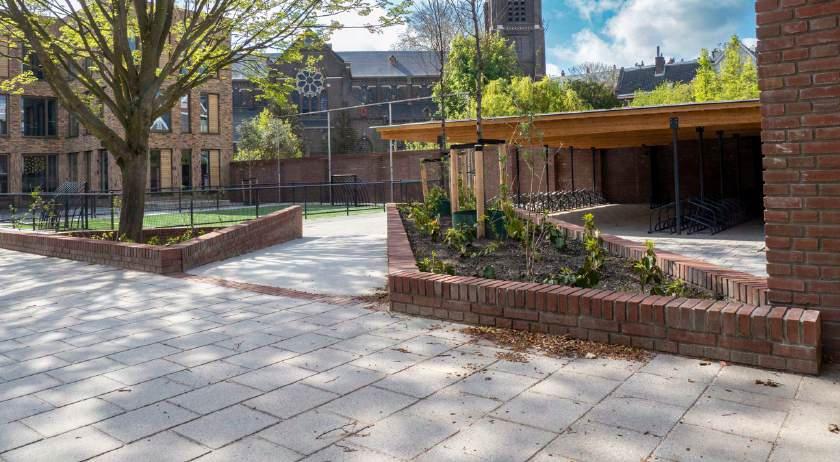

De opdracht die ik namens Ziegler | Branderhorst heb mogen uitvoeren, betreft het ontwerp van een schoolplein met een fietsenstalling. In de Rotterdamse wijk Kralingen, nabij het Kralingse Bos, ligt de Nieuwe Park Rozenburgschool, een gemengde buurtschool met meer dan 600 leerlingen. Aan de zijde van het huidige schoolplein is in 2013 nieuwbouw gerealiseerd, waardoor alle kinderen nu op één locatie gehuisvest zijn. Dit heeft echter geresulteerd in een kleiner schoolplein, dat voor het aantal leerlingen onpraktisch en onveilig is vanwege de onverharde gedeelten en niveauverschillen. Daarom vroeg de school in 2014 om een ontwerp voor een nieuw schoolplein met bijbehorende fietsenstalling.

0 1 5 10

Doorsnede van het schoolplein

Onder: overdekte entree schoolplein en opslagruimte Boven: hellingbaan en laag plein

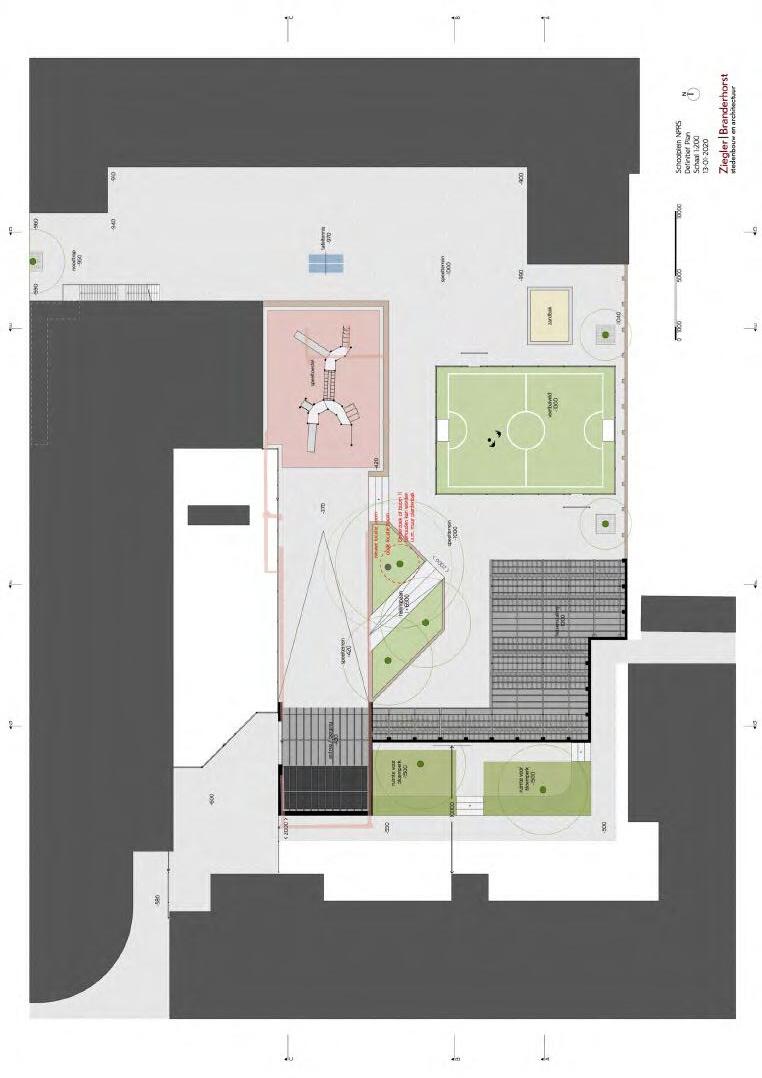

Grondplan van schoolplein en fietsenstalling 0 1 5 10 N
