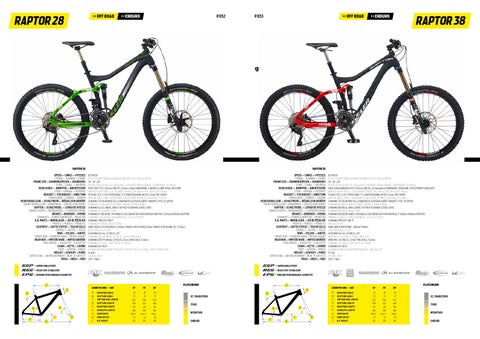

RAPTOR 28
>> OFF ROAD
>> ENDURO
P 032
>> OFF ROAD
P 033
RAPTOR 38
>> ENDURO
>> TRAVEL >> 180 mm
>> TRAVEL >> 180 mm
RAPTOR 38
RAPTOR 28 SPEED — GÄNGE — VITESSES FRAME — RAHMEN — CADRE FRAME SIZE — RAHMENGRÖSSEN — GRANDEURS FORK — GABEL — FOURCHE REAR SHOCK — DÄMPFER — AMORTISSEUR STEM — VORBAU — POTENCE HEADSET — STEUERSATZ — DIRECTION HANDLEBAR — LENKER — GUIDON REAR DERAILLEUR — SCHALTWERK — DÉRAILLEUR ARRIÈRE FRONT DERAILLEUR — UMWERFER — DÉRAILLEUR AVANT SHIFTER — SCHALTHEBEL — LEVIER DE VITESSE BRAKE LEVERS — BREMSHEBEL — LEVIER DE FREINS BRAKES — BREMSEN — FREINS CRANKSET — KURBELGARNITUR — PÉDALIER B.B. PARTS — Innenlager — JEU DE PÉDALIER PEDALS — PEDALE — PÉDALES SEATPOST — SATTELSTÜTZE — TIGE DE SELLE SADDLE — SATTEL — SELLE RIMS — FELGEN — JANTES FRONT HUB — VORDERE NABE — MOYEU AVANT REAR HUB — HINTERE NABE — MOYEU ARRIÈRE FREE WHEEL — KASSETTE — CASSETTE CHAIN — KETTE — CHAÎNE TIRES — REIFEN — PNEUS WEIGHT — Gewicht — Poids Article NR. – Artikelnummer – num. d`arTicle PRICE — Preis — Prix
SPEED — GÄNGE — VITESSES FRAME — RAHMEN — CADRE FRAME SIZE — RAHMENGRÖSSEN — GRANDEURS FORK — GABEL — FOURCHE REAR SHOCK — DÄMPFER — AMORTISSEUR STEM — VORBAU — POTENCE HEADSET — STEUERSATZ — DIRECTION HANDLEBAR — LENKER — GUIDON REAR DERAILLEUR — SCHALTWERK — DÉRAILLEUR ARRIÈRE FRONT DERAILLEUR — UMWERFER — DÉRAILLEUR AVANT SHIFTER — SCHALTHEBEL — LEVIER DE VITESSE BRAKE LEVERS — BREMSHEBEL — LEVIER DE FREINS BRAKES — BREMSEN — FREINS CRANKSET — KURBELGARNITUR — PÉDALIER B.B. PARTS — Innenlager — JEU DE PÉDALIER PEDALS — PEDALE — PÉDALES SEATPOST — SATTELSTÜTZE — TIGE DE SELLE SADDLE — SATTEL — SELLE RIMS — FELGEN — JANTES FRONT HUB — VORDERE NABE — MOYEU AVANT REAR HUB — HINTERE NABE — MOYEU ARRIÈRE FREE WHEEL — KASSETTE — CASSETTE CHAIN — KETTE — CHAÎNE TIRES — REIFEN — PNEUS WEIGHT — Gewicht — Poids Article NR. – Artikelnummer – num. d`arTicle PRICE — Preis — Prix
30 Speed Alloy hydrotubing,enduro geometry, ssp, 180mm travel 16“, 18“, 20“ FOX 36 TALAS R o/B 26", 20mm axle, tapered, 180mm travel, lowerable to 140mm fox float CTD , 215mm length, 25.4mm x 8mm hardware, 3-modes climb-trail-descenD wbp as-007n trail 1, 31.8 clamp, 7° angle, 16“-60mm/18“-70mm/20“-80mm ffsa NO. 57E, 1-1/8" UPPER AND 1.5" LOWER BEARING WITH 12.3mm top cover wbp HB-rb22 Trail 1 rizer bar, 720mm wide, 9° angle, 10mm RISE, 31.8mm SHIMANO XT RD-M786D SGS, shadow plus DESIGN, direct mount type, 10-speed SHIMANO slx FD-M671atd, DIRECT MOUNT,down swing SHIMANO slx SL-M670, direcT ATTACH to brake lever, ispec shimano XT Bl-m785, ispec shimano XT BR-m785, HYDRAULIC DISC BRAKE with RESIN PADs and fin, F:203mm r:180mm rotors SHIMANO XT FC-M780, hollowtech II, 42-32-24 Teeth SHIMANO PRESSFIT bb71 shimano pd-m530, spd system kind shock lev DX remote, 100mm travel for 16“and 125mm travel for 18 and 20“, 31.6mm SELLE ITALIA sl t1 gel alexrims sx-44, 32 holes, 26" shimano zee hb-m640, 32 holes, 20mm thru axle shimano zee fh-m648, 32 holes, 12mm thru axle, 142mm shimano cs-hg62, 11-36 teeth, 10-speed SHIMANO CN-HG74 SCHWALBE hans dampf EVO line tl READY 26x2.4, F: Trail star, R: Pace star 14.8 KG 101-002-4012 CHF 3`900.–
ssp — super single pivot RSS — Rear Stay Stabilizer EPG — Enduro Performance Geometry
E D
A
B
F
I G
ssp — super single pivot RSS — Rear Stay Stabilizer EPG — Enduro Performance Geometry PLAYGORUND
C
H
30 Speed Alloy hydrotubing,enduro geometry, ssp, 180mm travel 16“, 18“, 20“ FOX 36 TALAS R o/B 26", 20mm axle, tapered, 180mm travel, lowerable to 140mm rock shox monarch rt3, 215mm length, 25.4mmx8mm hardware, rebound, 3 positrion floodgate wbp as-007n trail 2, 31.8 clamp, 7° angle, 16“-60mm/18“-70mm/20“-80mm fsa NO. 57E, 1-1/8" UPPER AND 1.5" LOWER BEARING WITH 12.3mm top cover wbp HB-rb22 Trail 2 rizer bar, 720mm wide, 9° angle, 10mm RISE, 31.8mm SHIMANO XT RD-M786D SGS, shadow plus DESIGN, direct mount type, 10-speed SHIMANO deore FD-M611td, DIRECT MOUNT,down swing SHIMANO deore SL-M610, direcT ATTACH to brake lever, ispec shimano deore Bl-m615, ispec shimano deore BR-m615, HYDRAULIC DISC BRAKE with RESIN PADs, F:203mm r:180mm rotors HIMANO fc-m622, 2-piece crankset, 40-30-22 teeth SHIMANO pressfit bb-71 wellgo b-180 kind shock dropzone , 100mm travel SELLE ITALIA sl t1 gel alexrims sx-44, 32 holes, 26" wbp dhl-91, 32 holes, 20mm thru axle wbp dhg-142 holes, 12mm thru axle, 142mm shimano cs-hg62, 11-36 teeth, 10-speed SHIMANO CN-HG74 SCHWALBE magic mary performance line 26x2.35 15.3 KG 101-002-4013 CHF 3`500.–
Geometry (mm) — Size
16˝
18˝
20˝
A)
67
67
67
73 555 395 110 430 1107.3 42 357
73 590 432 130 430 1142.7 42 357
73 623 483 150 430 1176.1 42 357
B) C) D) E) F) G) h) i)
Headtube Angle Seattube Angle toptube hor. Length seattube length headtube length chainstay length wheelbase fork offset b.b. height
PLAYGORUND
C E
XC / MARATHON
D
TOUR A
B
MOUNTAIN ENDURO
F
I G
H
Geometry (mm) — Size
16˝
18˝
20˝
A)
67
67
67
73 555 395 110 430 1107.3 42 357
73 590 432 130 430 1142.7 42 357
73 623 483 150 430 1176.1 42 357
B) C) D) E) F) G) h) i)
Headtube Angle Seattube Angle toptube hor. Length seattube length headtube length chainstay length wheelbase fork offset b.b. height
XC / MARATHON TOUR MOUNTAIN ENDURO
