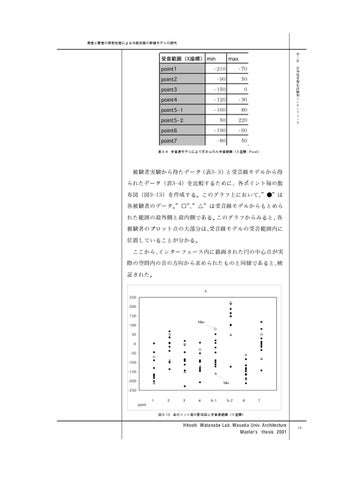

視覚と聴覚の複数知覚による外部空間の評価モデルの研究
受音範囲（X座標） min
max
point1
- 210
- 70
point2
- 90
50
point3
- 150
0
point4
- 120
- 30
point5-１
- 160
80
point5-２
50
220
point6
- 190
- 60
point7
- 80
50
第 三 章 音 知 覚 可 視 化 評 価 用 イ ン タ ー フ ェ ー ス
表3- 4 受音線モデルにより求められた受音範囲（Ｘ座標 ; Pixel )
被験者実験から得たデータ（表3- 3）と受音線モデルから得 られたデータ（表3- 4）を比較するために、各ポイント毎の散 布図（図3- 13）を作成する。このグラフ上において、 ”●”は 各被験者のデータ。”□” 、”△”は受音線モデルからもとめら れた範囲の最外側と最内側である。このグラフからみると、各 被験者のプロット点の大部分は、 受音線モデルの受音範囲内に 位置していることが分かる。 ここから、 インターフェース内に描画された円の中心点が実 際の空間内の音の方向から求められたものと同様であると、 検 証された。 X 250 200 150
Max
100 50 0 -50 -100 -150 -200
Min
-250
1 2 3 4 5- 1 5- 2 6 7 point
図3- 13 各ポイント毎の散布図と受音線範囲（Ｘ座標）
Hitoshi W atanabe Lab. W aseda Univ. Architecture Master’s thesis 2001
74
