Top View

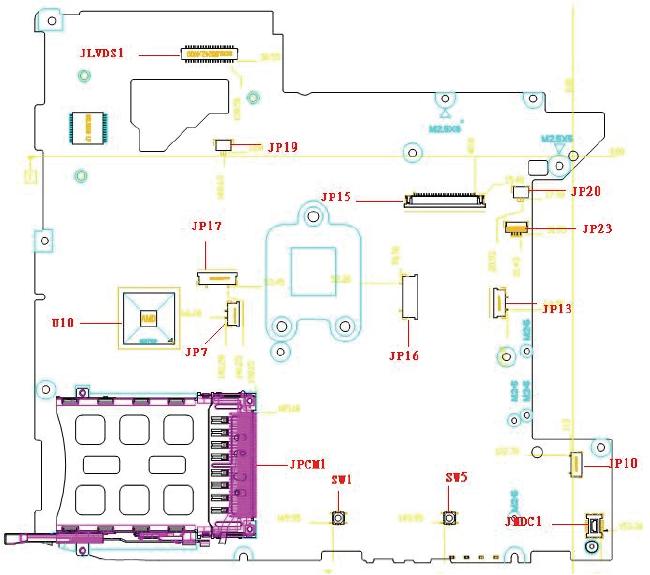

Jumper and Connector Locations

Top View

Item Description Item Description

JLVDS1 LCD Connector JP7 FP/B Connector JP23 MIC-In Jack JP10 Bluetooth Connector JP16 BTN/B Connector JMDC1 MDC Connector JP17 Fun/B Connector SW5 Touch pad (right) Button JP19 Speaker (Left) Connector SW1 Touch pad (left) Button JP20 Speaker (Right) Connector JPCM1 PCMCIA Connector JP15 Internal Keyboard Connector U10 South Bridge JP13 Touch Pad Connector
