VEDLIGEHOLDELSE

T ilspænding generator airconditionkompressor (hvis monteret)

Kun modellerne SR130, SR160, SR175 SV185

BEMÆRK: Modellerne SR250, SV300, TR320 TV380 har selvjusterende remme kræver ikke

Kontrollér generatorremmens spænding efter første driftstimer eller hvis der blevet monteret Mål nedbøjningen remmen i midten justér efter behov Kontrollér generatorremmens spænding for hver timer . Mål afbøjningen, justér efter behov . Efterse for revner

BEMÆRK: Remskiven til generator med otte ribber bruges med rem med seks ribber V montering rem: Montér remmen seks ribber , der længst væk fra ribber , der tættest vil ikke blive

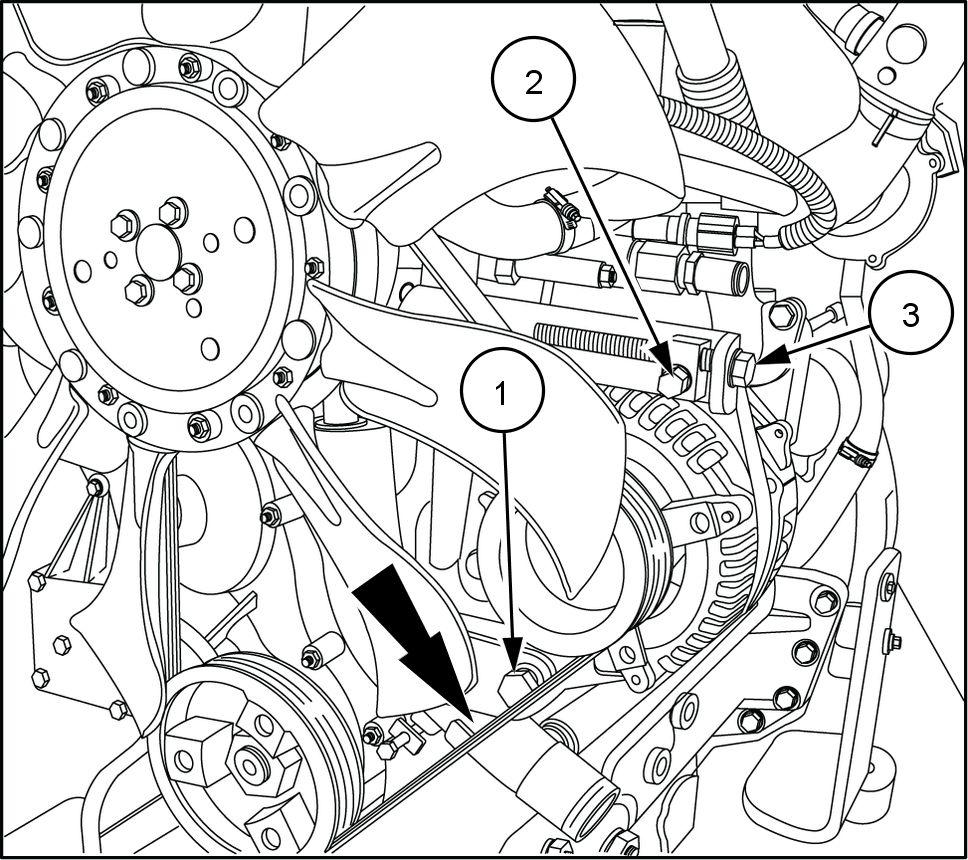

Løsn drejebolten (1) låsebolten (2) .

Drej bolten (3) med uret for Remmen korrekt tilspændt, når der påføres kraft 5 ( 1 1 ) vinkelret remmen i midten vallet med afbøjning 5 ( 0.2 )

Spænd låsebolten (2) drejebolten (1)

Kontrol styrtbøjlemekanisme monteringsdele

ADV ARSEL

Fare for væltning! Spænd Din maskine udstyret med førerhus med ROPS - førerværn eller sikkerhedsbøjle for beskytte dig. Sikkerhedsselen kan forøge din sikkerhed, hvis den anvendes vedligeholdes korrekt. Lad aldrig sikkerhedsselen sidde løst eller med slæk i selesystemet.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

Kontrollér monteringsdelene fra ROPS - førerhuset til den nederste hovedramme for korrekt tilspændingsmoment.

Kontrollér ROPS - monteringsdelene bag som bruges til fastgørelse Spænd ringsdelene til moment 170 N·m ( 125.4 )

Kontrollér forreste ROPS - T ilspænd disse bolte til moment N·m ( 31.0 )

W0143A

For Hver 250 Timer

- line - brændstof filter

- line - brændstof filteret (1) skal udskiftes for hver 250 driftstimer Udfør kun denne når alle ponenter

Kun modellerne SR130 SR160

Afmontering

Placér maskinen plan

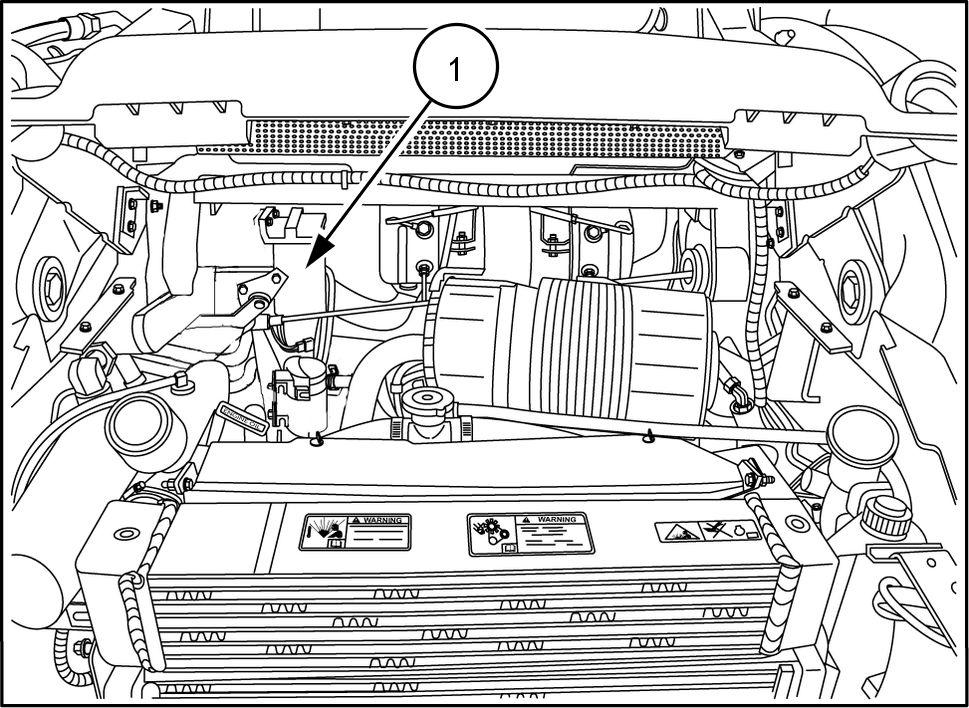

Åbn motorhjelmen den bageste servicedør Aktivér låsen den bageste servicedør , som sidder nær ved det nederste - line - brændstof filteret placeret til højre i nærheden

Løsn skub klemmerne (2) væk fra begge sider - line - brændstof filteret (1)

Grib fat i brændstofslangen med den ene i teret med den V rid træk dem væk fra den for fjerne filteret fra slangen. Gentag proceduren i den anden

Montering

Grib fat i brændstofslangen med den ene i filteret med den Skub brændstofslangen brændstof Gentag proceduren i den anden

BEMÆRK: Sørg for , pilen markeret filteret vender i samme retning som det gamle filter

Skub klemmerne plads hver ende spænd

Oplås luk den bageste servicedør , luk

Brændstof forfilter

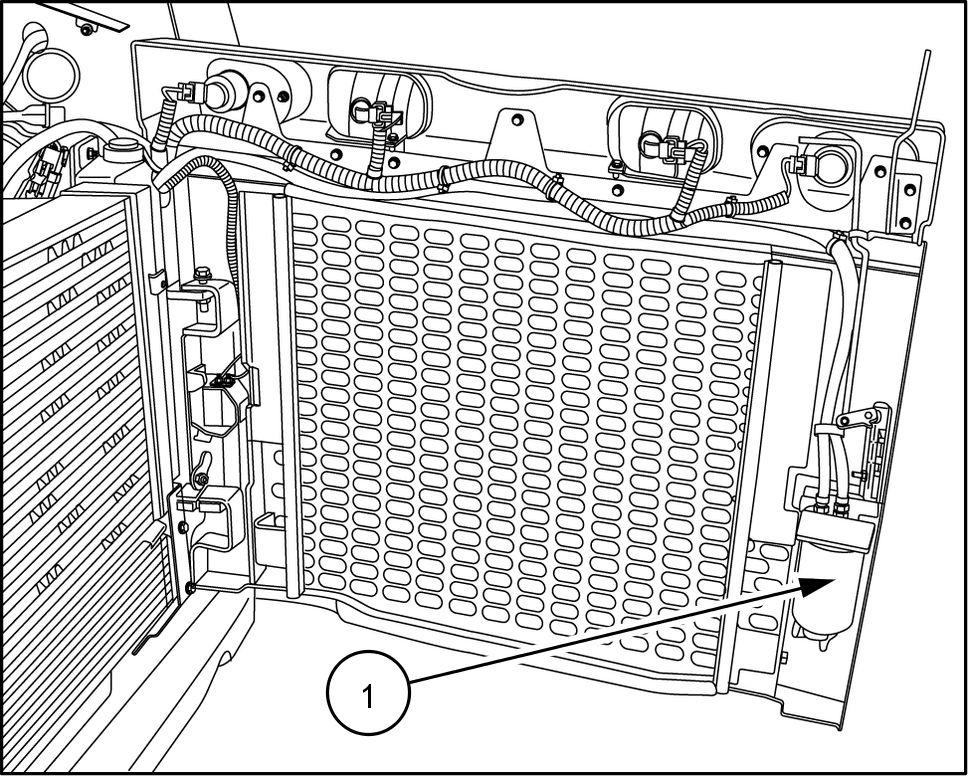

Åbn motorhjelmen den bageste servicedør Aktivér låsen den bageste servicedør , som sidder nær ved det nederste Brændstof forfilteret sidder inden i den bageste servicedør Kontrollér for vand i brændstof forfilteret efter hver 250 timers

Kun modellerne SR130 SR160

Åbn motorhjelmen den bageste servicedør Aktivér låsen den bageste servicedør , som sidder nær ved det nederste Brændstof filteret sidder dersiden den bageste servicedør .

Drej brændstof filterets drænventil mod uret (1) , tap brændstof Hvis finder vand i skal brændstoftanken også

Kun modellerne SR175, SV185, SR250, SV300, TR320 TV380

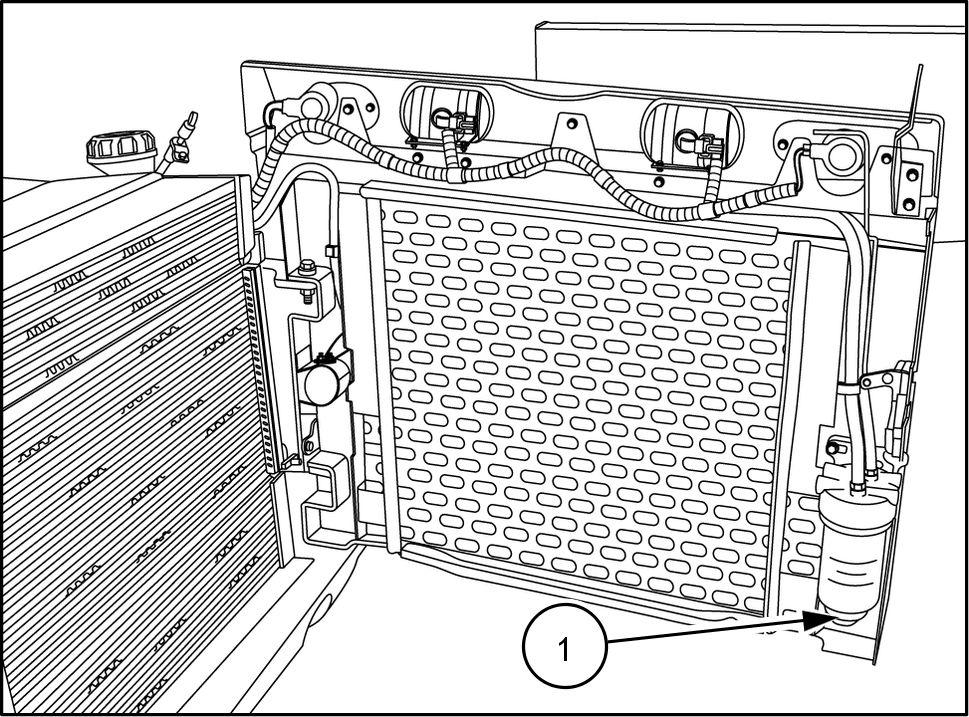

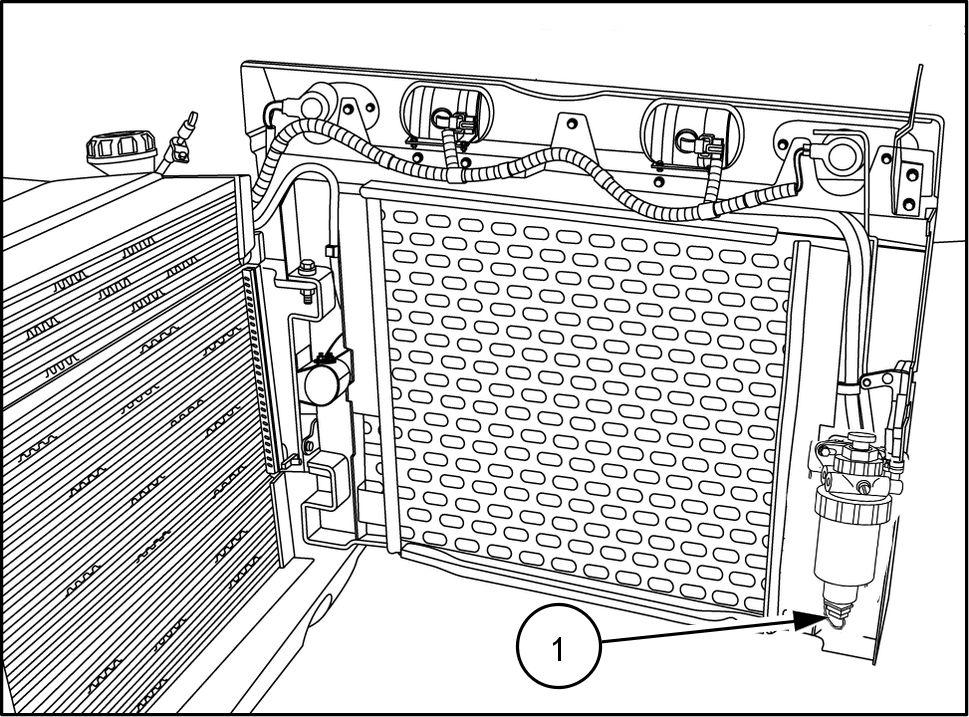

Åbn motorhjelmen den bageste servicedør . Aktivér låsen den bageste servicedør , som sidder nær ved det nederste Brændstof filteret sidder dersiden den bageste servicedør

Drej brændstof f forilterets drænventil (1) mod uret, aftap brændstof Hvis finder vand i skal brændstoftanken også

BEMÆRK: Kvaliteten brændstoffet kan dudskilleren skal aftappes oftere end for hver 250 timer

T ilspændingskontrol drivkæden

Kontrollér spændingen fire drivkæder efter første 250 driftstimer eller hvis der blevet monteret nye kæder , samt for hver 500 driftstimer

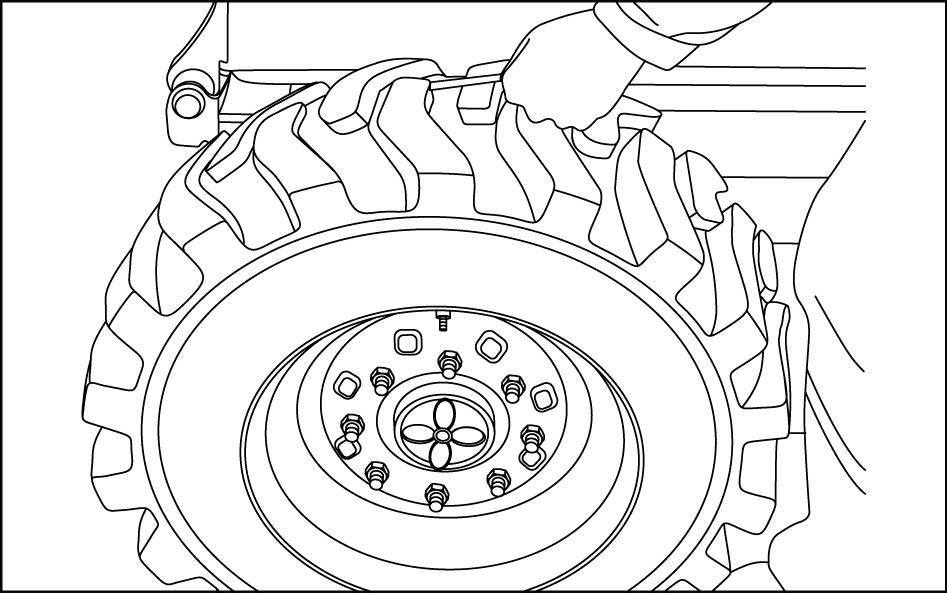

Med maskinen klodset roteres hvert der kontrolleres for tilladelig 6 - (0.5 ) det tilladte

Justering drivkæde ADV ARSEL

Værkstedsbukke kan skride eller vælte. Der risiko for , maskinen eller dens komponenter falder , vælter eller skrider

UNDLAD arbejde under køretøj, der kun hviler donkrafte. Parkér maskinen plan Blokér Sæt sikkerhedsbukke under maskinen. Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig personskade. W0069A

For justere slutdrevskæderne skal hele ren løftes donkraft blokeres sikkert over

Justér hver akseldrivkæde ved løsne møtrikkerne (1) (venstre front vist) skubbe til selnavet for eliminere det overdrevne

For spænde skubbes forakselnavene mad bagakselnavene bagud.

T ilspænd akslens monteringsdele til 244 N·m ( 180 )

For Hver 500 Timer

Motorolie - filter

Skift motorolie - filter med 500 timers intervaller

CASE AKCELA UNITEK SBL - 4

Fjernaftapning motorolie

BEMÆRK: For mere komplet fjernelse fremmedlegemer udskiftes mens motoren stadig men ikke meget varm efter

Placér maskinen plan grund med bremserne trukket i

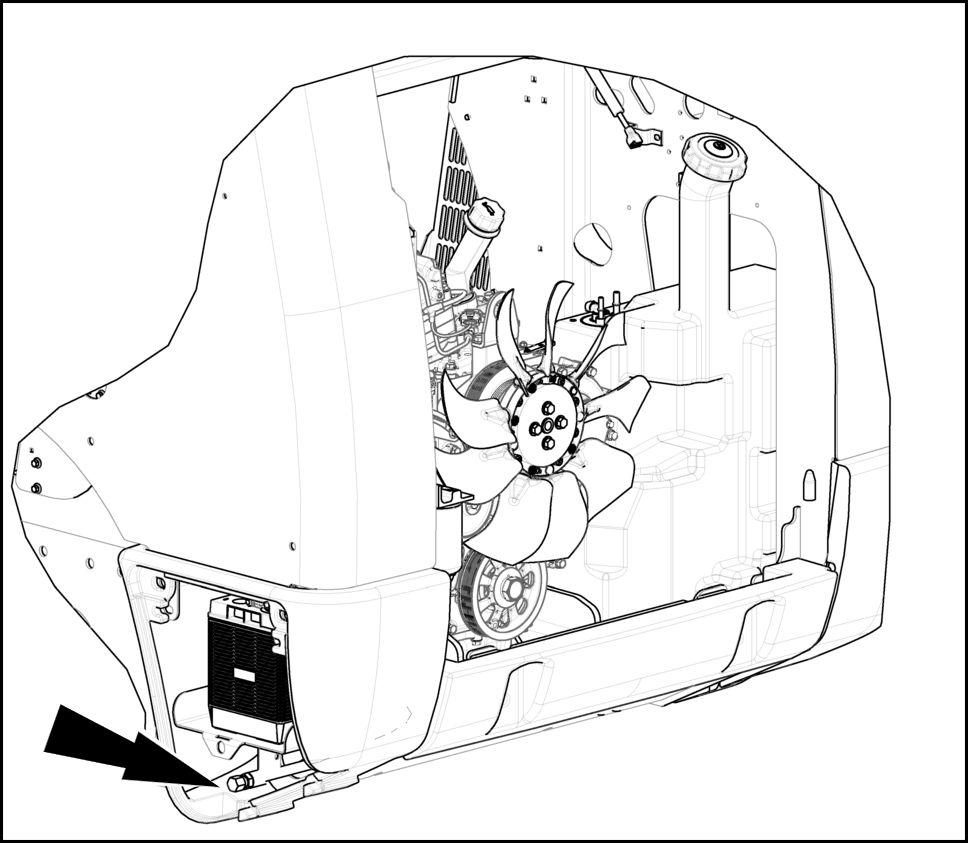

Fjern adgangsdækslet bagest til venstre maskinen for adgang til olieaftapningsslangen fjernfilteret til aftapning

Hvis relevant benyttes trykluft til rengøre filteret

BEMÆRK: Hvis der ikke trykluft til bruges ren klud til tørre området for nedsætte risikoen for , der kommer snavs i

Drej det gamle motoroliefilter mod uret for fjerne

Bortskaf filteret passende

Brug ren klud aftør tætningsfladen den gamle filterkonsol for fjerne alt snavs.

Smør tyndt lag rent fedt eller olie pakningen det nye filter , kom olie det nye filter

Drej det nye oliefilter med uret indtil pakningen berører konsollen. Fortsæt med tilspænde filteret med håndkraft 1 / 2 til 3 / 4 omgang 63109370

NB: Oliefilteret IKKE monteres med filterstropnøgle kan forårsage hvis der bliver lavet hak i det, eller det overspændes.

Sæt drænproppen igen, når den gamle olie færdig med løbe T ilspænd til momentN·m ( - )

Fjern motoroliepinden for udlufte

NB: OVERSVØM IKKE VENTILDÆKSLET MED OLIE.

1 T ilsæt langsomt den korrekte type mængde olie, nedenstående Brug oliehældetud , som mindre end motorens oliepåfyldningsåbning for lade luften passere rundt

BEMÆRK: Hold oliehældetuden i den øverste halvdel påfyldningsåbningen.

BEMÆRK: På ikke - turbomotorer skal hælde langsomt for undgå oversvømme ventildækslet med

Start lad den arbejde i trollér motoroliefilteret drænproppen for lækager . Efter minutter skal stoppe vente i 2 - 3 minutter kontrollere

13. Montér dækslet, fastgør det med boltene.

14. Luk den bageste adgangsdør motorhjelmen.

Bortskaf olien i overensstemmelse med den lokale TØM IKKE OLIEN jorden eller i løb. VIS HENSYN OVER FOR MILJØET

BEMÆRK: tabellen for motoroliens viskositet side 7 - vedr den anbefalede viskositet ved områder for givende temperatur

Brændstof forfilter

Udskift brændstof forfilteret for hver 500 driftstimer

Modellerne SR250, SV300, TR320 TV380

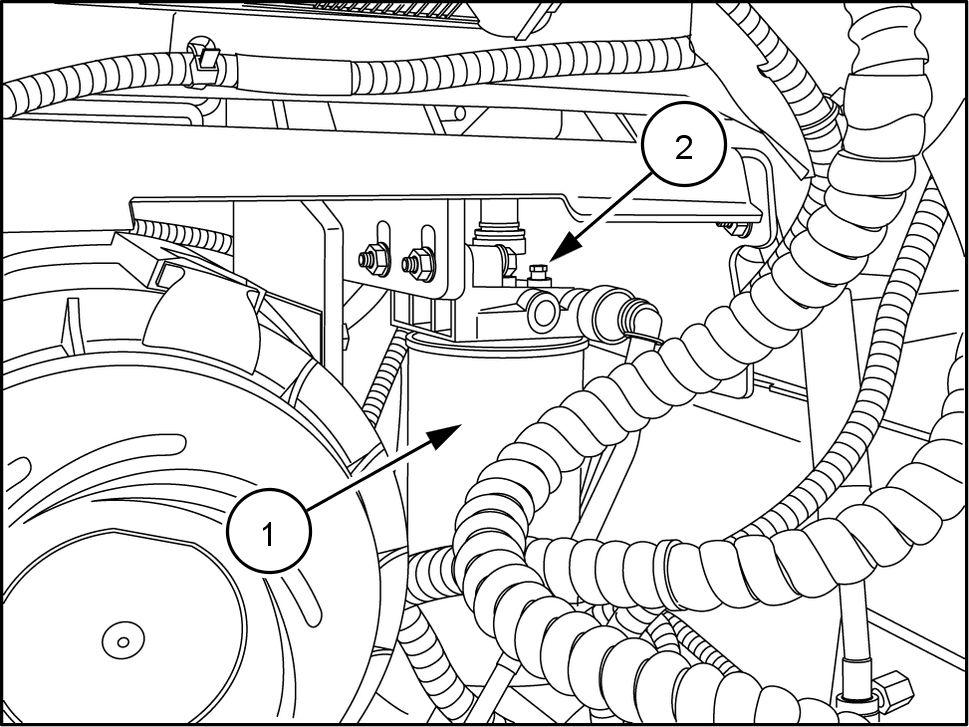

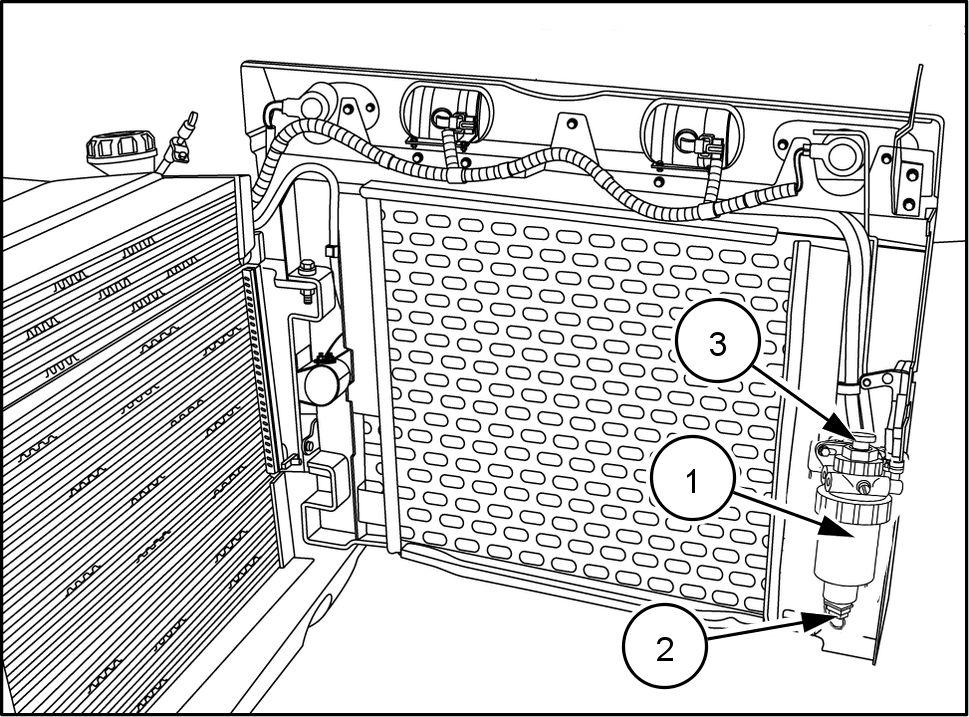

Åbn motorhjelmen den bageste servicedør . Aktivér låsen den bageste servicedør , som sidder nær ved det nederste Brændstof forfilteret sidder indersiden den bageste servicedør

Rengør området omkring brændstof forfilteret (1) med før går

Brug afmontér filteret (1)

Fjern gummipakningen fra bolten

Brug klud rengør fladerne pakningen huset.

Påfør den nye gummipakning ren

Montér gummipakningen filterhovedets

Smør pakningen det nye filter med ren

Det nye filter IKKE fyldes med før det

Drej filteret fast indtil filterpakningen kommer i kontakt med Fortsæt med tilspænde filteret med håndkraft 1 / 2 til 3 / 4 omgang

NB: Brug IKKE filternøgle til tilspænde

Drej udluftningsskruen (2) til tre pump håndpumpen (3) toppen forfilteret, indtil brændstof fet kommer udluftningsskruen (2)

Umiddelbart derefter lukkes udluftningsskruen (2) , mens brændstof fet kommer

1 Oplås / luk den bageste servicedør , luk men.

Brændstof filter

Udskift brændstof filteret for hver 500 driftstimer

Kun modellerne SR130 SR160

Åbn motorhjelmen den bageste servicedør . Aktivér låsen den bageste servicedør , som sidder nær ved det nederste Brændstof filteret sidder dersiden den bageste servicedør

Rengør området omkring brændstof filteret (1) , før fortsætter

Brug stropnøgle fjern

Fjern gummipakningen fra bolten

Brug klud rengør fladerne pakningen huset.

Påfør den nye gummipakning ren

Montér gummipakningen filterhovedets

Smør pakningen det nye filter med ren

Det nye filter IKKE fyldes med før det

Drej filteret fast indtil filterpakningen kommer i kontakt med Fortsæt med tilspænde filteret med håndkraft 1 / 2 til 3 / 4 omgang

NB: Brug IKKE filternøgle til tilspænde

Start kontrollér for brændstoflækager rundt brændstof filteret.

1 Luk

Kun modellerne SR175 SV185

Åbn Brændstof filteret placeret i stre side

13. Rengør området omkring brændstof filteret (1) , før fortsætter

Brug stropnøgle fjern

Fjern gummipakningen fra bolten

Brug klud rengør fladerne pakningen terhuset.

Påfør den nye gummipakning ren

Montér gummipakningen filterhovedets

Smør pakningen det nye filter med ren

Det nye filter IKKE fyldes med før det

Drej filteret fast indtil filterpakningen kommer i kontakt med Fortsæt med spænde filteret med håndkraft 1 / 2 til 3 / 4 omgang

NB: Brug IKKE filternøgle til tilspænde

Start kontrollér for brændstoflækager rundt brændstof filteret.

Luk

Modellerne SR250, SV300, TR320 TV380

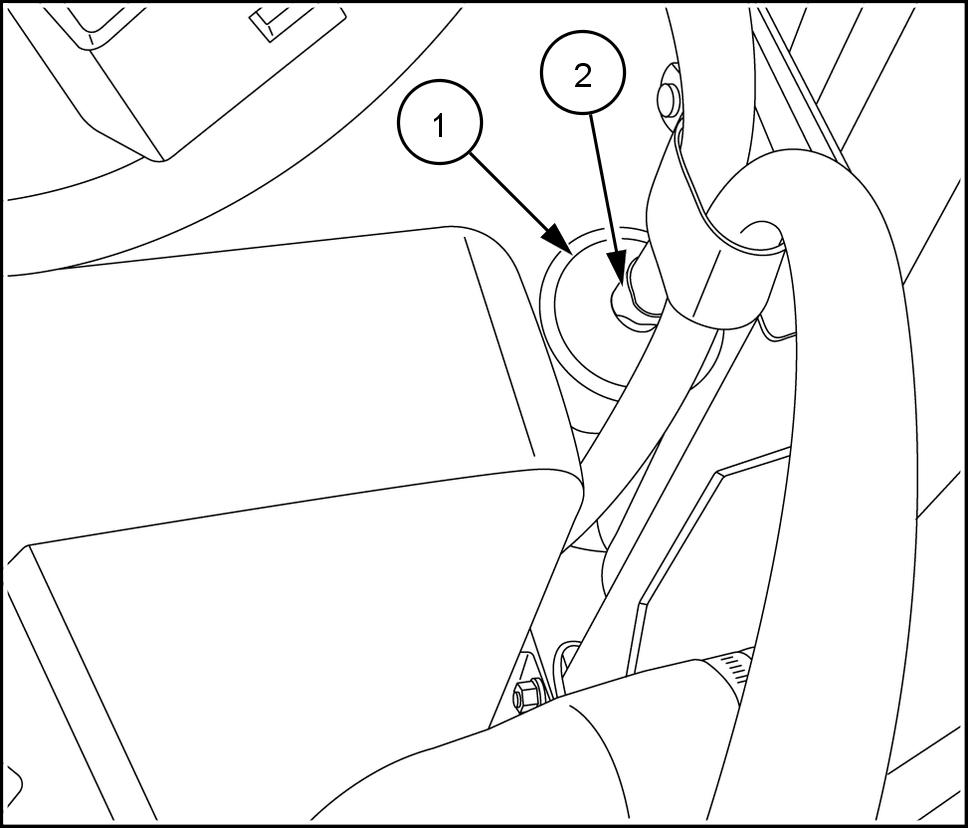

Åbn Brændstof filteret placeret i højre side

Rengør området omkring brændstof filteret (1) , før fortsætter

Brug stropnøgle fjern

Fjern gummipakningen fra bolten

Brug klud rengør fladerne pakningen

Påfør den nye gummipakning ren

Montér gummipakningen filterhovedets

Smør pakningen det nye filter med ren Det nye filter IKKE fyldes med før det

Drej filteret fast indtil filterpakningen kommer i kontakt med Fortsæt med tilspænde filteret med håndkraft 1 / 2 til 3 / 4 omgang

NB: Brug IKKE filternøgle til tilspænde

Drej udluftningsskruen (2) til tre pump håndpumpen toppen forfilteret (placeret i bunden indtil brændstof fet kommer udluftningsskruen (2) . Umiddelbart derefter lukkes udluftningsskruen (2) , mens brændstof fet kommer

1 Start kontrollér for brændstoflækager rundt brændstof

Olie til slutdrevets kædetank

Olien i slutdrevskædens tank skal kontrolleres for hver 500 driftstimer

Kun modellerneSR175 SV185

Parkér maskinen jævn

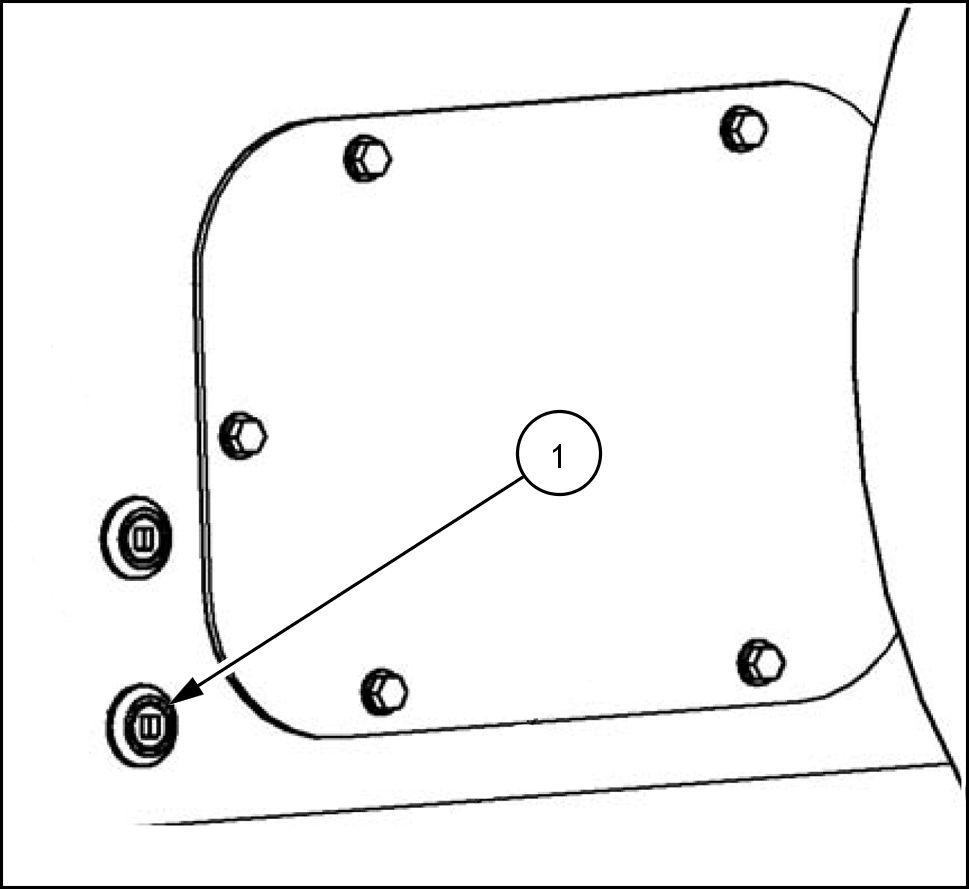

Rengør området omkring kædetankens olieniveau - / fyldningsprop (1)

Afmontér kædetankens olieniveau - / påfyldningsprop (1) Olien skal stå til bunden

Påfyld CASE AKCELA SUPER UNIVERSAL 10Wmotorolie nødvendigt.

Udskift kædetankens olieniveau - / påfyldningsprop (1)

BEMÆRK: Brug L OCTITE ® 545 eller lignende produkt proppens

Gentag fremgangsmåden i den anden
