VEDLIGEHOLDELSE

Sikringer relæer

Sikringer relæer , der placeret under kopholderen i førerhuset.

Sikringer relæer til modellerne SR130 SR160 uden kontroller

RAIL13SSL0614EA 1

Sikringer relæer til modellerne SR130 SR160 med kontroller

RAIL13SSL0615EA 2

Sikringer relæer til modellerne SR175 SV185 uden kontroller

RAIL13SSL0616EA 3

Sikringer relæer til modellerne SR175 SV185 med kontroller

RAIL13SSL0617EA 4

Sikringer relæer til modellerne SR250, SV300, TR320 TV380 uden betjeningsanordninger

RAIL13SSL0618EA 5

Sikringer relæer til modellerne SR250, SV300, TR320 TV380 med betjeningsanordninger

RAIL13SSL0619EA 6

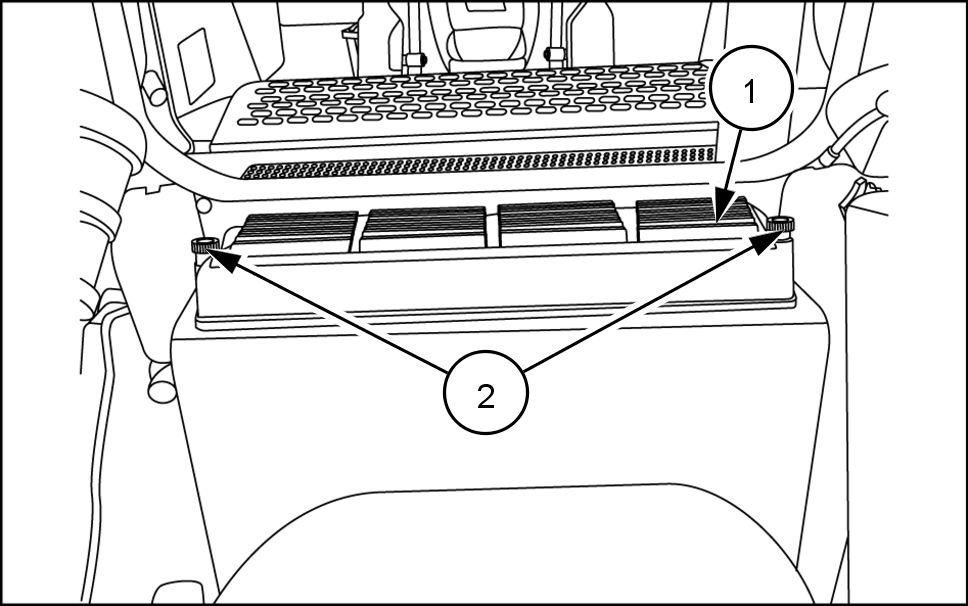

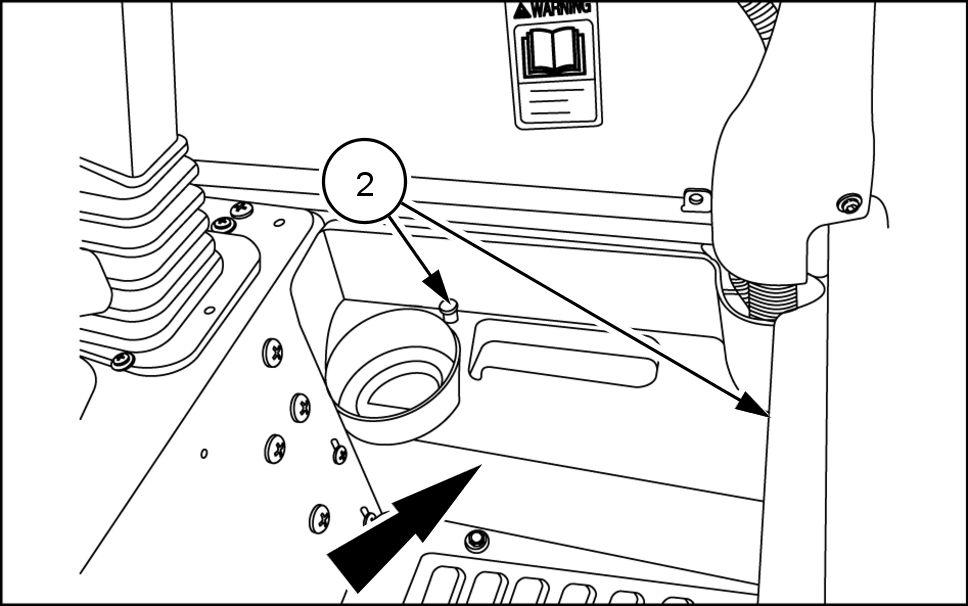

Fjern fingerskruerne (2) montér kopholderpanelet for afdække sikringerne (1)

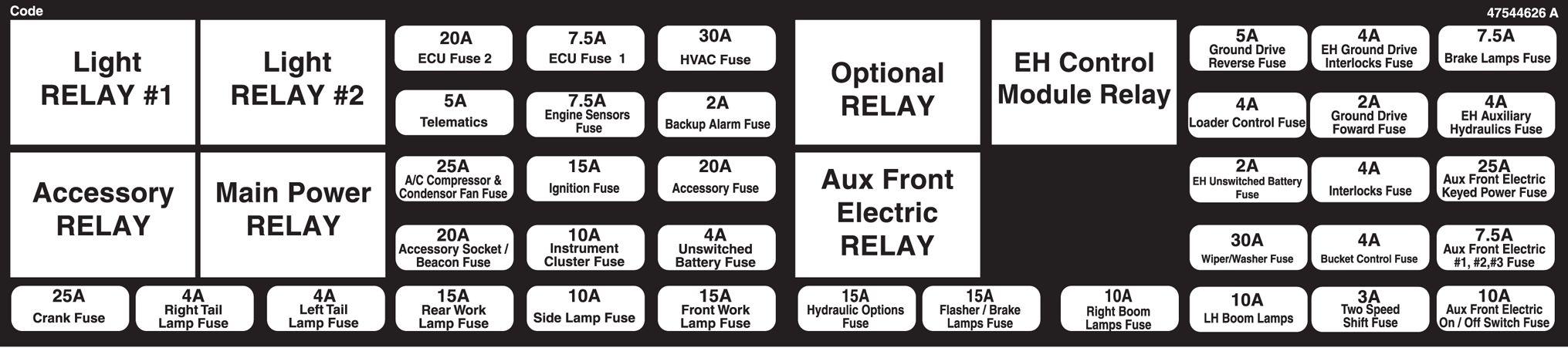

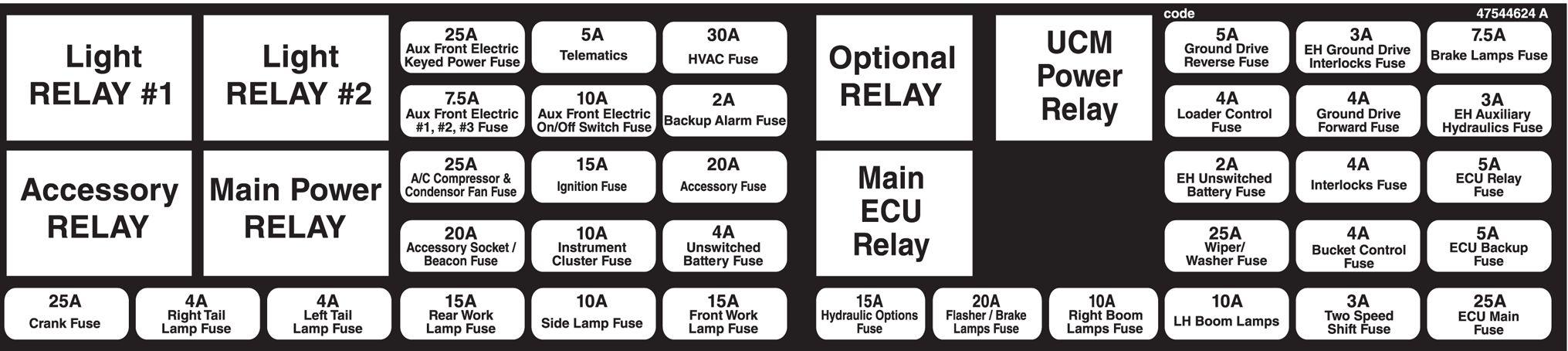

Sikrings - relæmærkatet placeret indersiden

93106923 7

93107475

Sådan åbnes sikrings - relæblokken

Drej boksen mod skub tappen (1) (rød) væk fra Der låsetapper dækslet (røde). foroven forneden.

Når begge røde låsetapper (1) i udløst sammenklemmes dækslet foroven (2) forneden for fjerne

For montere dækslet (2) anbringes låsetapperne for hinanden, hvorpå begge røde låsetapper (1) skubbes hen mod

63107475 9

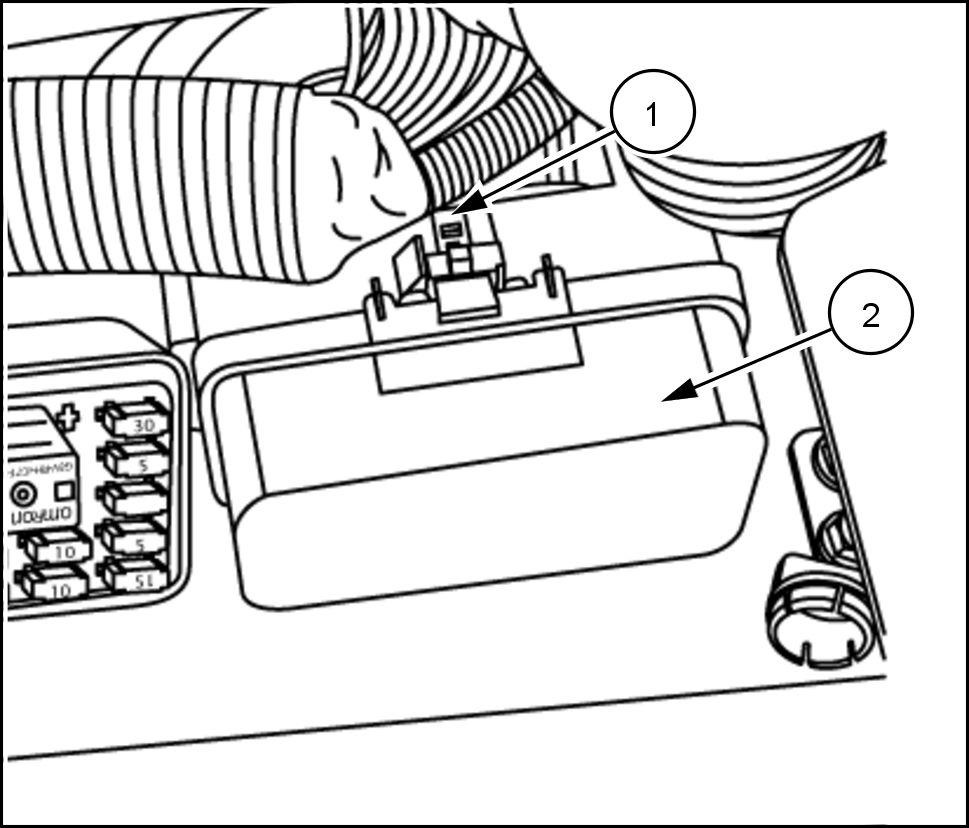

Relæer , der placeret foran batteriet i motorrummet

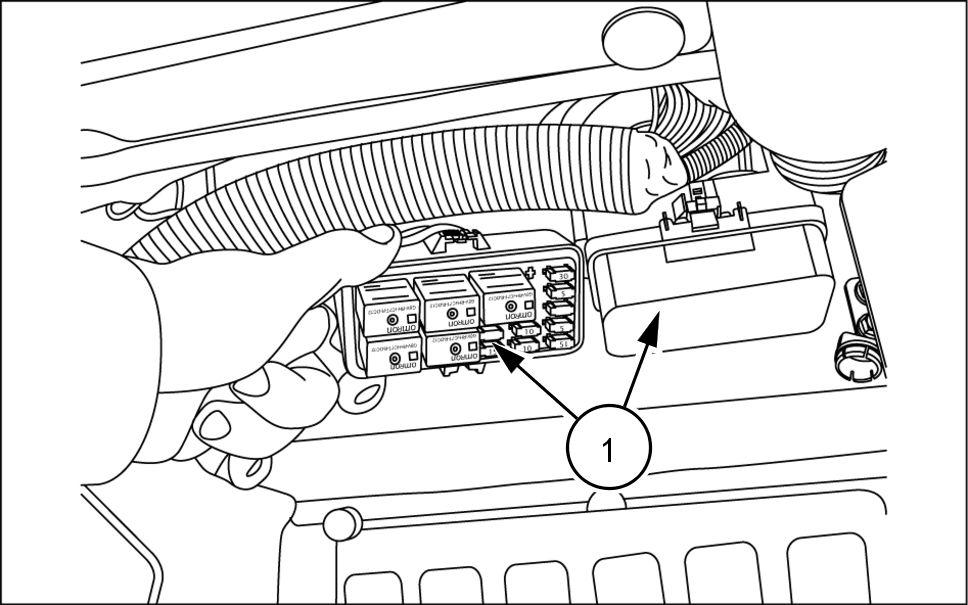

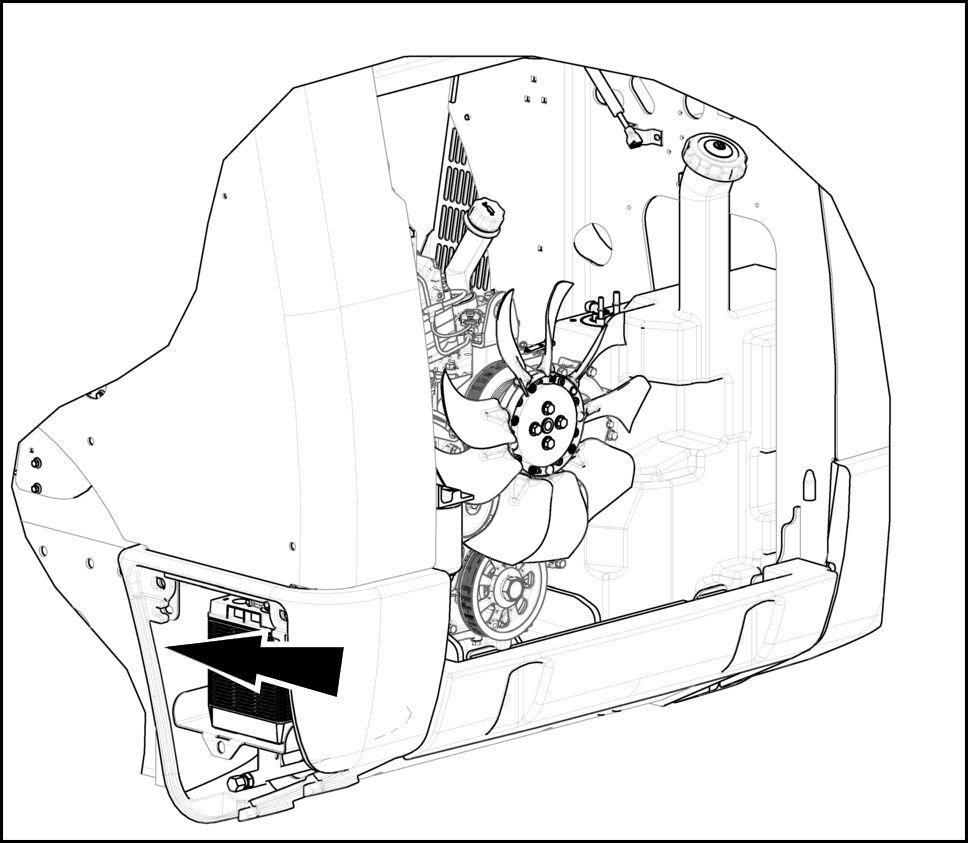

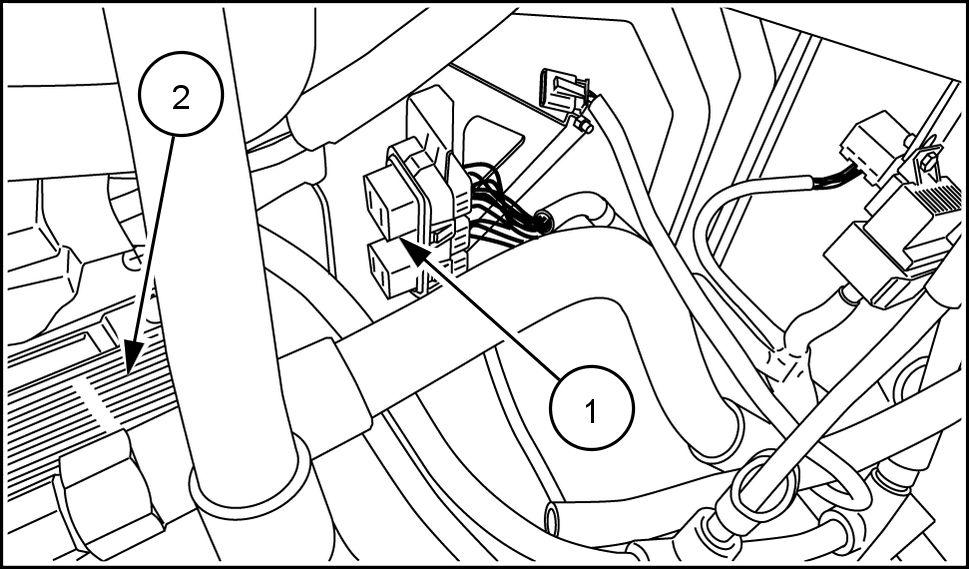

Afmontér adgangsdækslet ved den bagerste nederste venstre side maskinen for adgang til figur 10. Relæerne (1) placeret lige indenfor foran batteriet (2) figur 1

63109370

RAIL13SSL0095AA 1 1

Relæer for modellerne SR130 SR160

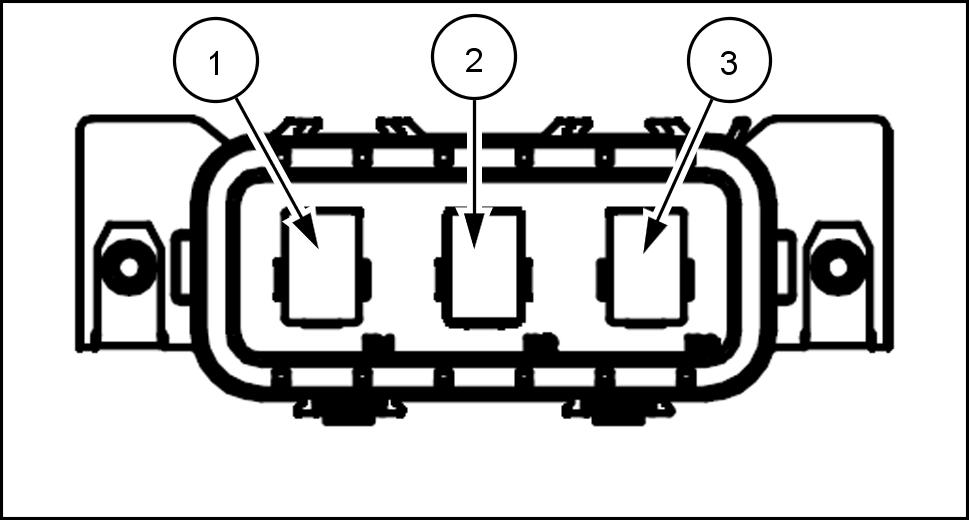

Relæerne krumtaprelæet (1) , relæet til gløderør til brænder (2) motorstyreenhedens (ECU) relæ (3)

Relæer til modellerne SR175, SV185, SR250, SV300, TR320 TV380

Relæerne krumtaprelæet (1) ECU - hovedrelæet (2)

Sikringsrelæstel

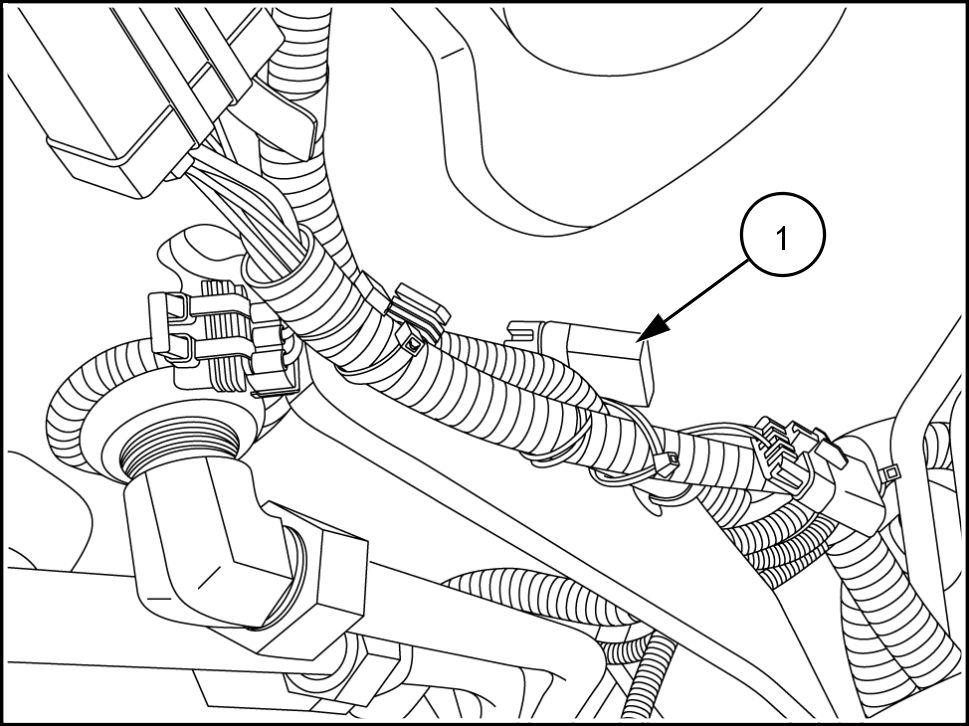

Sikringspanelets 2 ampere stelsikringer (1) placeret chassisledningsnettet som

For Hver Timer Eller Dagligt

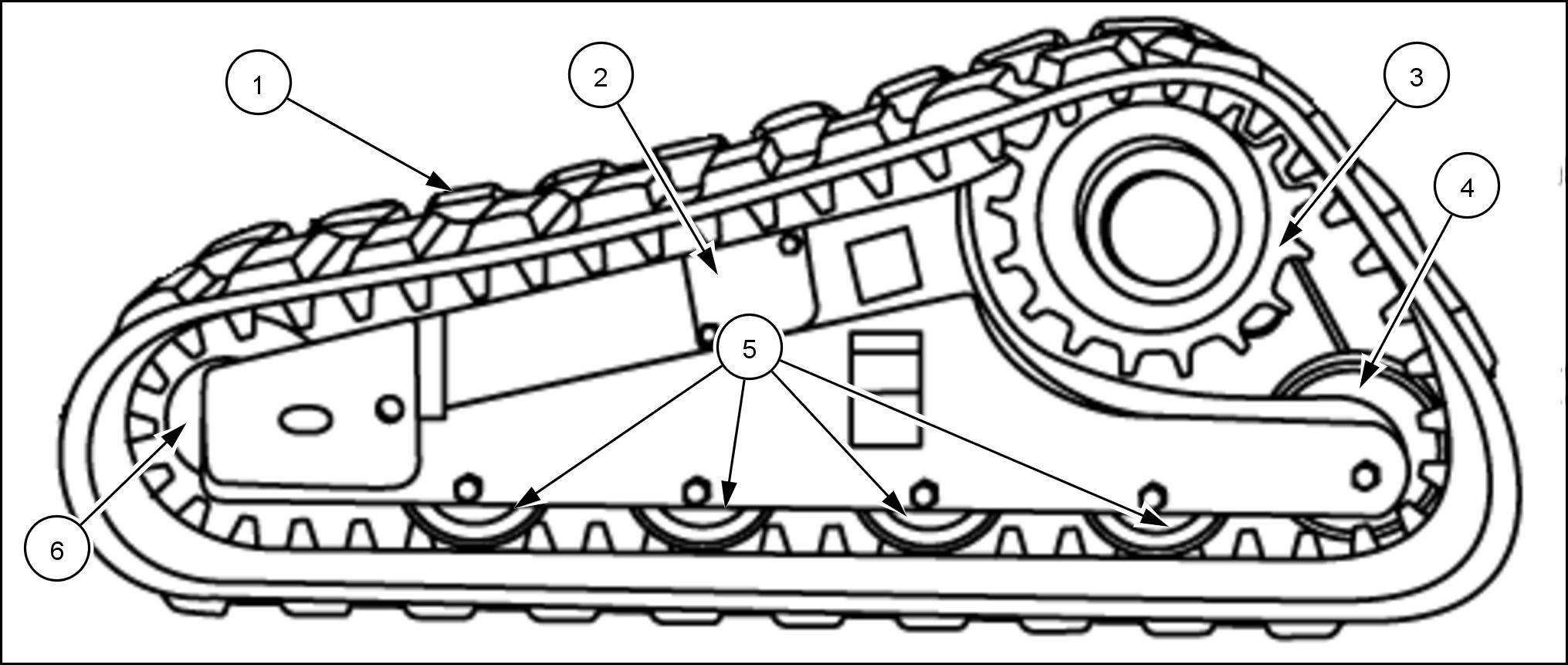

Rengør larvebånd området ved hjulet styretænderne skal rengøres når maskinen har arbejdet i mudder . komponenter i hver side)

Kontrol larvebåndsspænding Kontrollér larvebåndsspændingen efter første mer eller hvis der blevet ret nye larvebånd. Efter den første - timers kontrol skal larvebåndsspændingen kontrolleres for hver mer derefter For udføre denne procedure skal ruller , mellemhjul slutdrevshjul være rene for støv fremmedlegemer

Parkér maskinen fast plan

Hæv , blokér , understøt maskinen indtil terne ( ) fra i hver side)

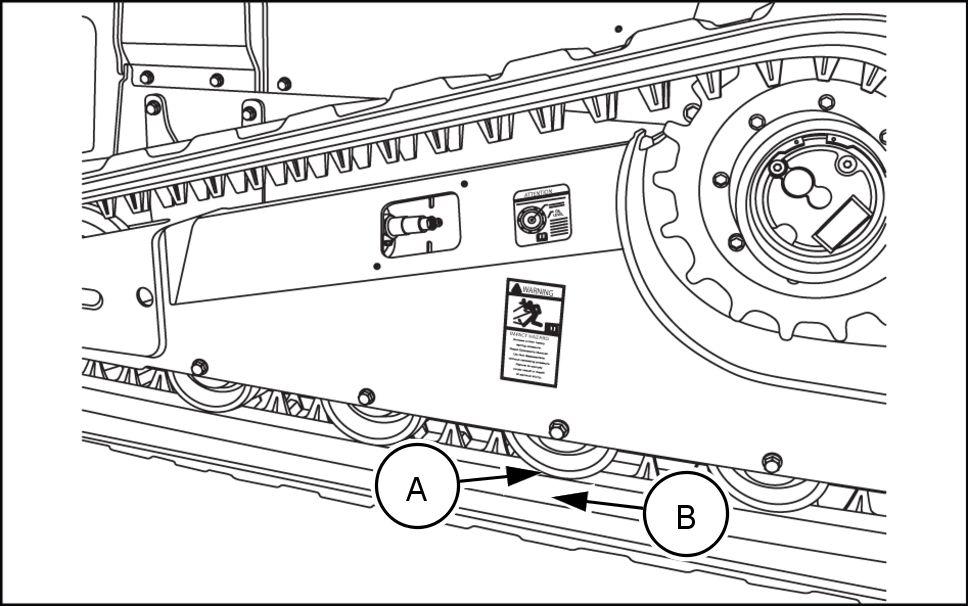

Mål fra bunden det midterste rullehjul (A) til den ste overflade det laveste larvebånd (B) Det tilladte nedhæng larvebåndet - ( 0.50.75 ) .

Sådan øges eller mindskes larvebåndsspændingen:

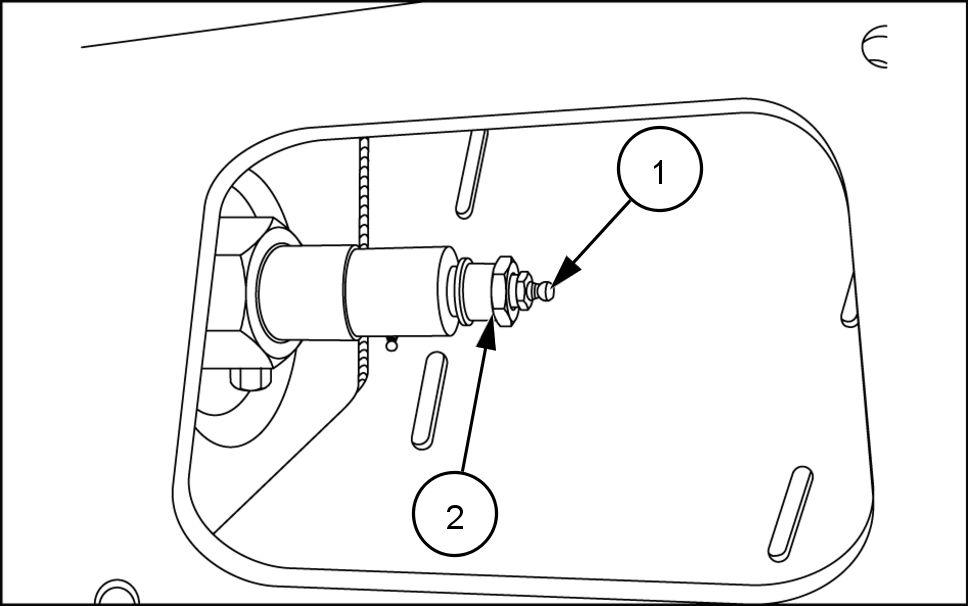

Brug værktøj afmontér adgangsdækslet til larvebåndsjustering for blotlægge beslaget til vebåndsjustering.

T ilføj fedt for øge larvebåndsspændingen (1)

Brug værktøj drej langsomt beslaget (2) i retning mod lad fedtet løbe for nedsætte spændingen. Fedtet vil løbe fra bunden beslaget.

Motor - hydraulikkølere

Køler oliekøler til modellerne SR130 SR160

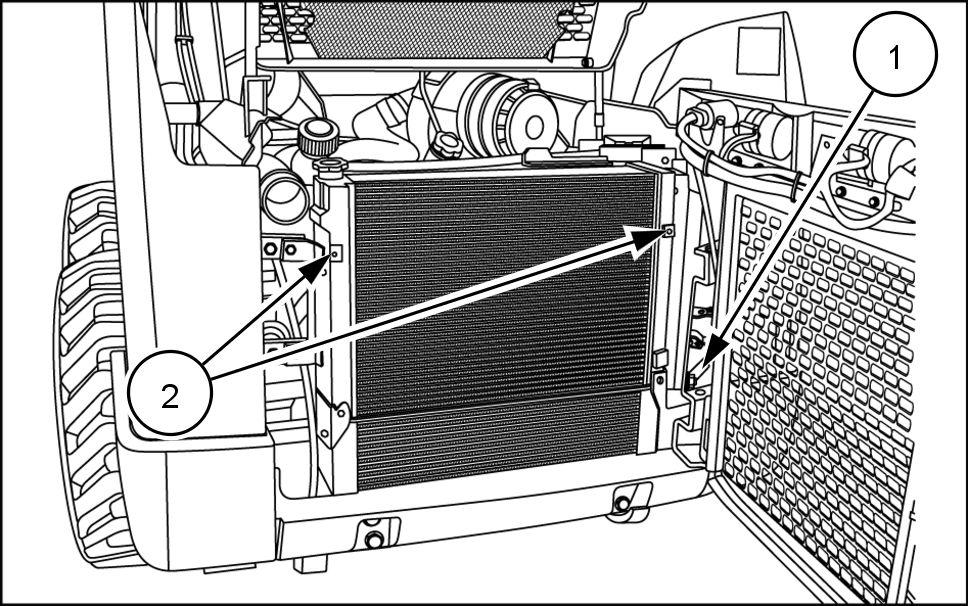

Løft motorhjelmen sørg for den forbliver åben. Løft i låsen for åbne den bageste servicedør Brug servicelåsen (1) nederst til højre til fastgøre døren i åben

Fjern boltene (2) for gøre det muligt dreje køleren / kølerenheden med henblik eftersyn ring.

Brug trykluft til rengøre køleren / Hvis der anvendes hold udstyret passende afstand kølerribberne for forhindre beskadigelse eller bøjning hvilket kan begrænse

Bøjede ribber kan begrænse flowet det medfører overophedning. Hvis der ikke trykluft til brug vand med reguleret

NB: BRUG IKKE HØJTR YKSRENSER! Maskinen skal være

Køler oliekøler til modellerne SR175, SV185, SR250, SV300, TR320 TV380

Løft motorhjelmen sørg for den forbliver Løft i låsen for åbne den bageste servicedør Brug servicelåsen nederst til højre til fastgøre døren i åben position.

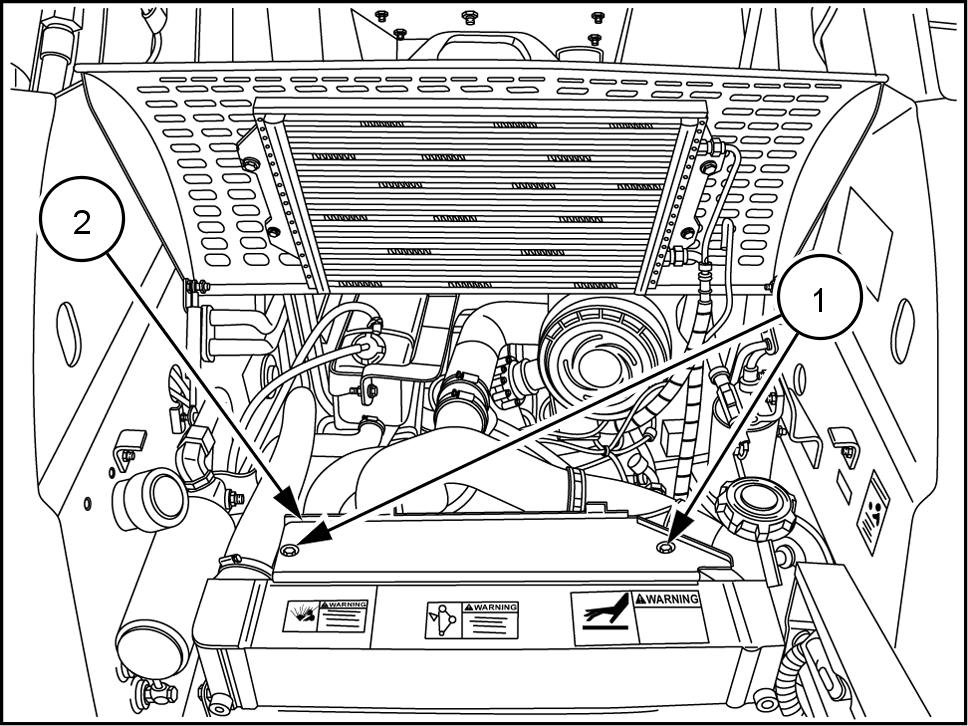

Afmontér fingerskruer (1) dæksel (2) for adgang til køleren / kølerenheden for eftersyn

Brug trykluft til rengøre køleren / Hvis der anvendes hold udstyret passende afstand kølerribberne for forhindre beskadigelse eller bøjning hvilket kan begrænse

Bøjede ribber kan begrænse flowet meget, det medfører Hvis der ikke trykluft til brug vand med reguleret

NB: BRUG IKKE HØJTR YKSRENSER! Maskinen skal være

Kølevæskestand

Adv Arsel

V arm væske under tryk! Foretag service efter afkøling. Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. 187A

Kontrollér kølevæskeniveauet med stoppet motor , når kølevæsken

Motorens kølevæskeniveau for modellerne SR130, SR160, SR175 SV185

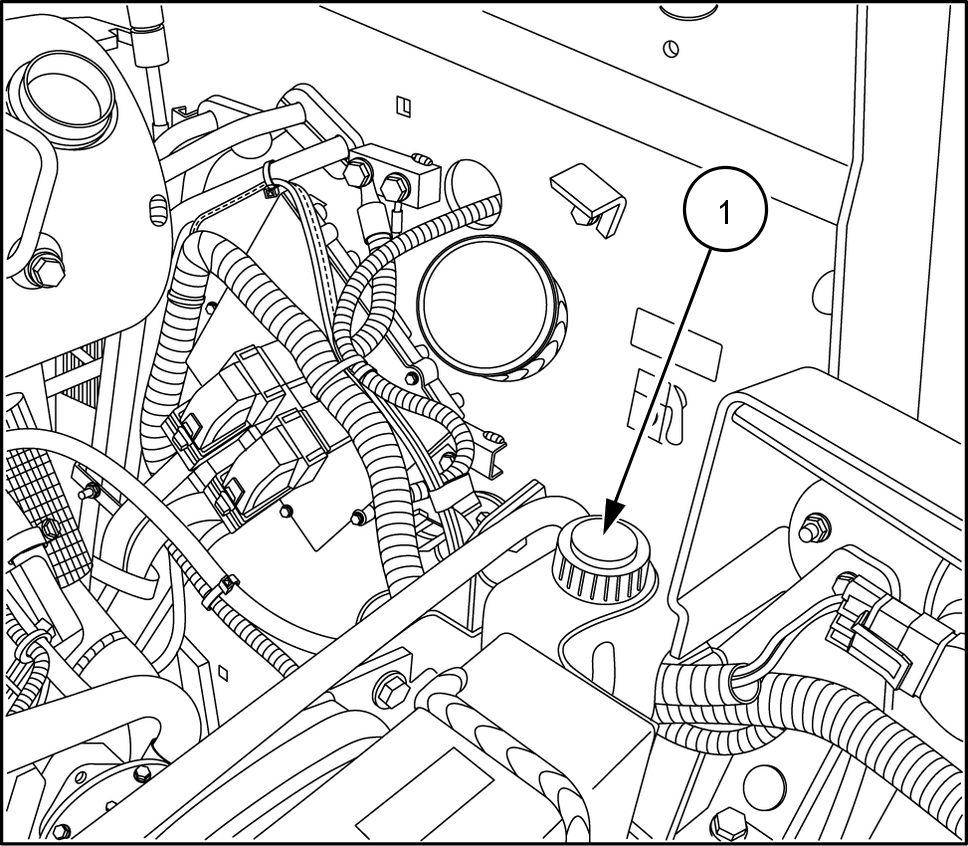

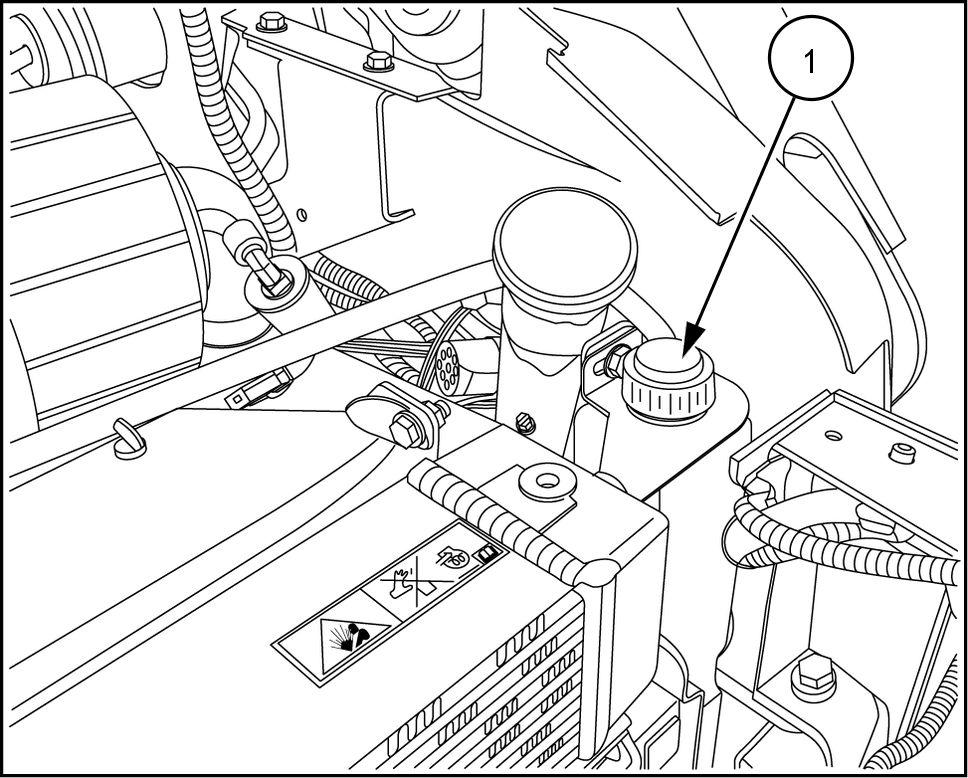

Åbn motorhjelmen den bageste servicedør Indsæt dørlåsen, som sidder nær det laveste hængsel. levæskestanden skal være til for kold eller for varm som præget i kølevæskebeholderen (1) .

Hvis kølevæskeniveauet falder til under mærket for for påfyldes den rigtige kølevæskeopløsning % ethylenglykol % destilleret vand.

RAPH12SSL0410BA 1

Motorens kølevæskeniveau for modellerne SR250, SV300, TR320 TV380

Åbn motorhjelmen den bageste servicedør Indsæt dørlåsen, som sidder nær det laveste hængsel. levæskestanden skal være til for kold eller for varm som præget i kølevæskebeholderen (1)

Hvis kølevæskeniveauet falder til under mærket for for påfyldes den rigtige kølevæskeopløsning % ethylenglykol % destilleret vand.

RAPH12SSL0414BA 2

Motoroliestand

CASE AKCELA UNITEK NO. SBL - 4

NB: IKKE hælde effektadditiver eller andre additivprodukter ned i motorens bundkar .

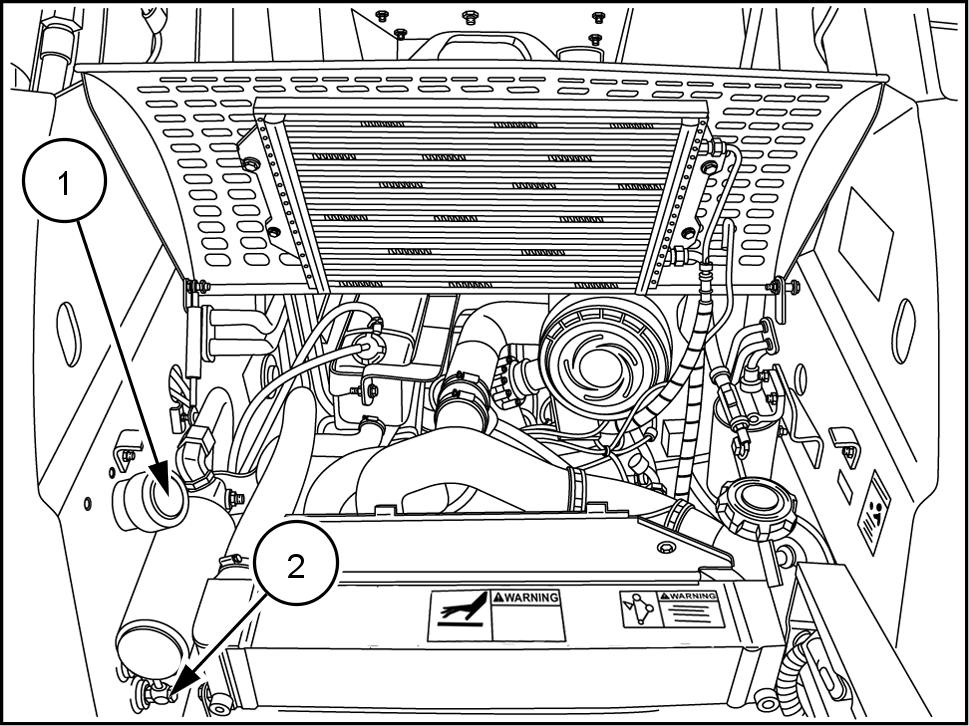

Motorens oliestand for modellerne SR130, SR160, SR175 SV185

Kontrollér oliestanden med times mellemrum i løbet første driftstimer Efter kontrol efter første timer kontrolleres motoroliestanden dagligt eller for hver timers Kontrollér altid olien med motoren når maskinen befinder sig plan grund.

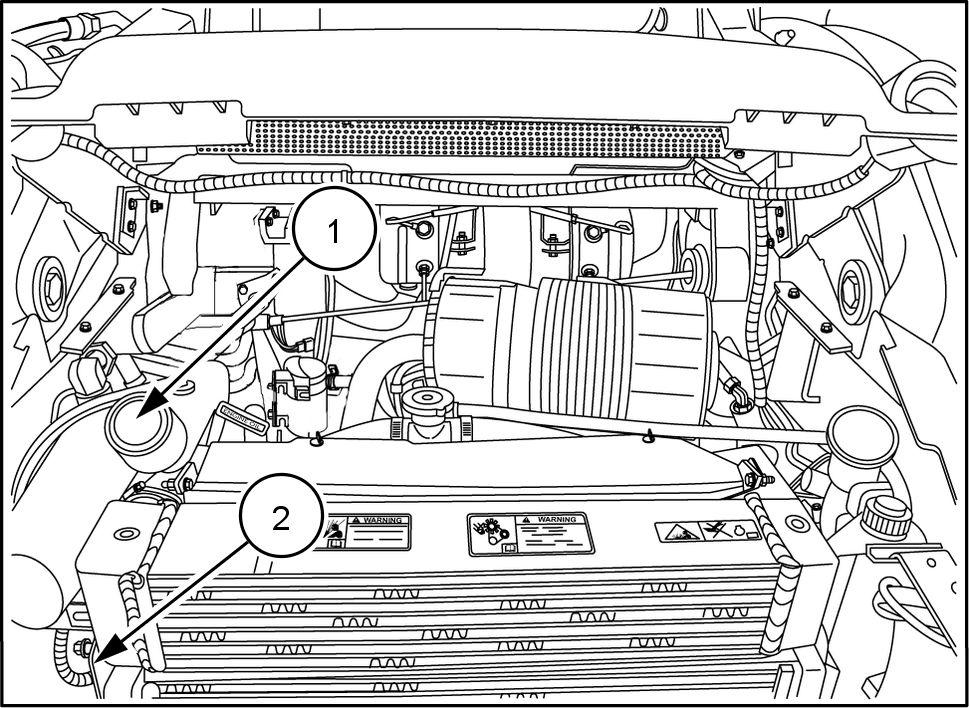

Motoroliepinden (1) befinder sig lige oven over køleren hen mod venstre side

Sørg for skubbe motoroliepinden helt i træk den derpå for kontrollere

Hvis oliestanden under ADD - skal der des olie ved påfyldningsrøret til motorolie (2) den IKKE være over mærket

BEMÆRK: Se diagrammet for motoroliens viskositet side 7 - vedr den anbefalede viskositet ved områder for omgivende temperatur

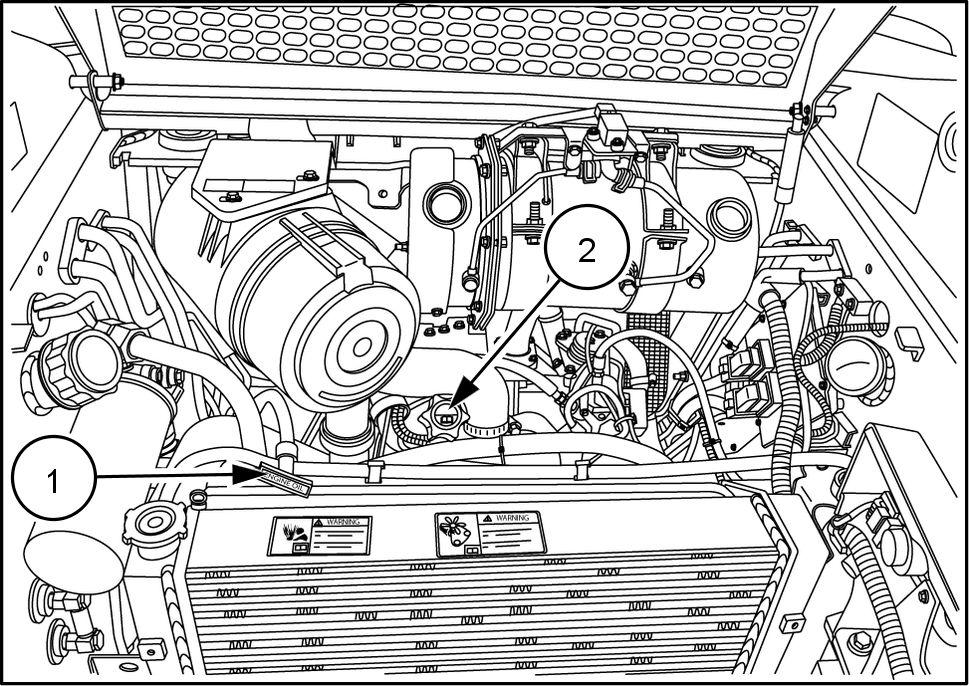

Motorens oliestand for modellerne SR250, SV300, TR320 TV380

Kontrollér oliestanden med times mellemrum i løbet første driftstimer . Efter kontrol efter første timer kontrolleres motoroliestanden dagligt eller for hver timers Kontrollér altid olien med motoren når maskinen befinder sig plan

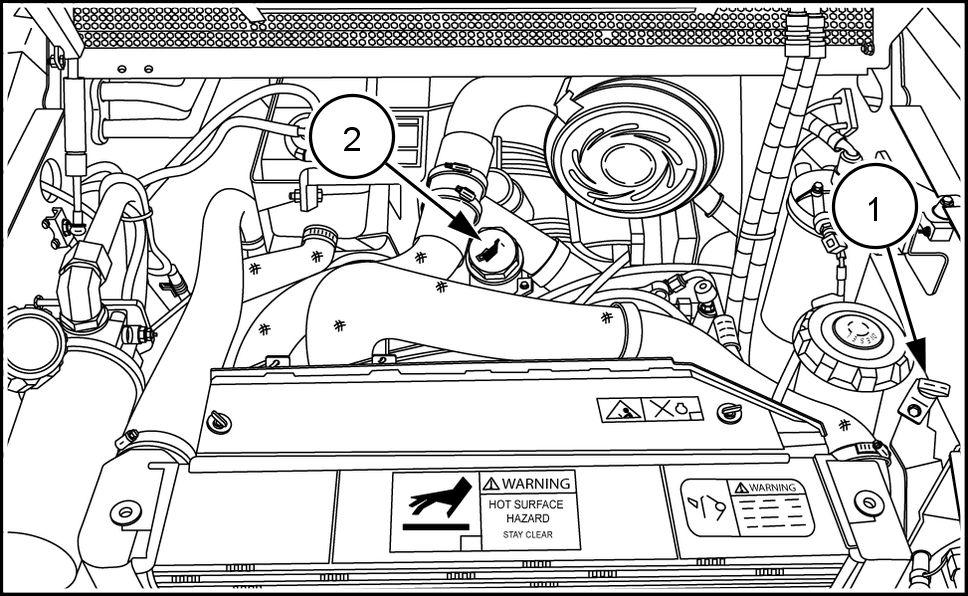

Motoroliepinden (1) befinder sig lige oven over køleren hen mod højre side maskinen.

Sørg for skubbe motoroliepinden helt i bund, træk den derpå for kontrollere den IKKE være over mærket

Hvis oliestanden under ADD - skal der des olie ved påfyldningsrøret til motorolie (2) .

RAIL13SSL0710AA 2

BEMÆRK: Se diagrammet for motoroliens viskositet side 7 - vedr den anbefalede viskositet ved områder for omgivende temperatur

Liftarm, drejepunkter , stifter til kobling cylinder

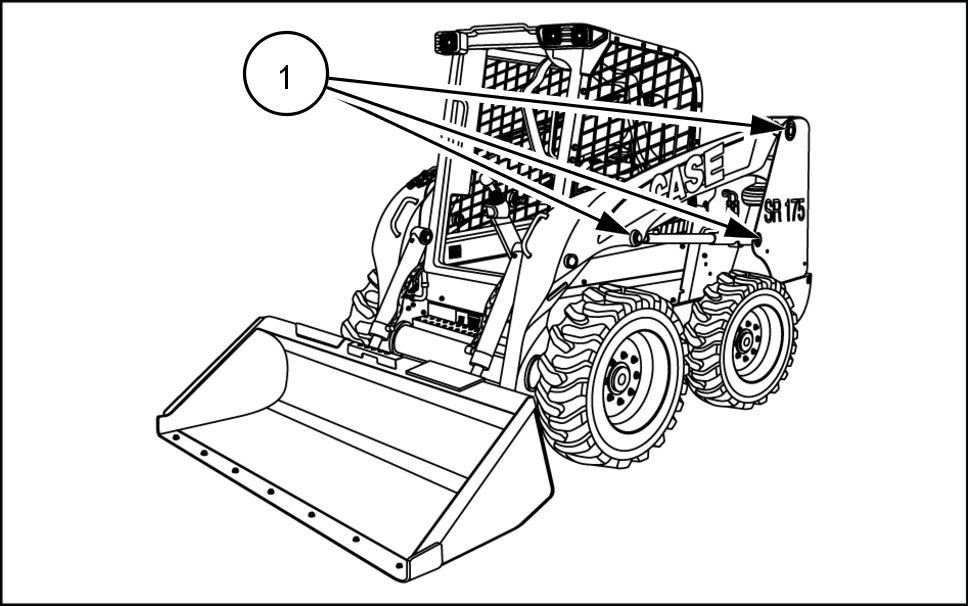

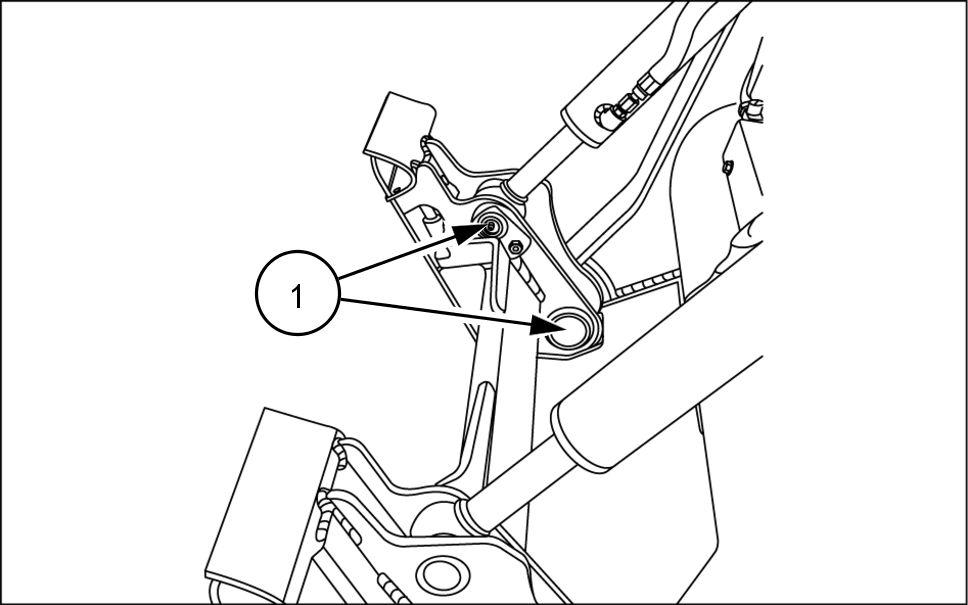

Det muligt adgang til alle løftearmens punkter (1) med læsserens løftearme i sænket tion. Smør løftearmens drejepunkter , gens tapper cylinderboltene for hver driftstimer nederste tappe kræver hyppigere serviceintervaller , hvis arbejder under

NB: Rengør smøreniplerne før

BEMÆRK: M OLY L UBE anbefales

Hydraulikoliestand

Kontrollér olieniveauet i hydraulikbeholderen hver dag før eller efter hver timers Kontrollér niveauet med løftearmene nedsænket jorden, kold hydraulikolie.

Kontrol hydraulikoliebeholder

NB: V vedligeholdelse beholderen det vigtigt forebygge Rengør komponenterne alle områder rundt komponenterne for bidrage til nedsætte risikoen for Parkér maskinen plan overflade med sikker adgang hele vejen rundt den.

Sænk løftearmene ned

Løft hjelmen til åbn den bageste gangsdør , aktivér Find påfyldningsdækslet til hydraulikolie (1) hydraulikolieniveauet (2) . figur 1 vedr radiale maskiner figur 2 vedr lodrette skiner

Kontrollér væskeniveauet. Olieniveauet skal befinde sig inden for den midterste tredjedel skueglasset (2)

Hvis der skal efterfyldes olie:

Rengør påfyldningsdækslet området rundt dækslet for nedsætte risikoen for

Drej langsomt påfyldningsdækslet mod men

FJERN IKKE før trykket

Fjern tilføj olie efter behov

Hold øje med skueglasset for det korrekte

E. Montér dækslet igen.

BEMÆRK: Fjern altid påfyldningsdækslet langsomt.

NB: Brug den korrekte når efterfylder ler skifter figur vedrørende den anbefalede olie.

Hydraulikolie

RAPH12SSL01 10F A 3 Blok V iskositet T emperaturområde

BEMÆRK: CNH anbefaler SAE10W - til anvendelser , hvor længerevarende drift ved omgivende temperaturer over ( 100 ) eller hyppig vejkørsel mere end til

BEMÆRK: CNH anbefaler CASE AKCELA HYDRAULIC EXCA V A T FLUID for forbedret drift i koldt vejr Den fyldte olie fra fabrikken CASE AKCELA ENGINE OIL 10W - acceptabel til drift i koldt vejr , når opvarmningstiden tilstrækkelig

Driftskontrol sikkerhedssele, sikkerhedsbøjle sædelås liftarms - skovllåsen forhindrer betjening liftarmens skovlens hvis føreren hæver fastspændingsstangen eller forlader sædet med tændingen slået

Låsens funktion kontrolleres følgende måde:

Sørg for , liftarmen sænket helt ned redskabet

Aktivér

Start lad den arbejde i

Hæv fastspændingsstangen forsøg bevæge regrebene til liftarmen Funktionen skal være

Sænk fastspændingsstangen rejs dig ikke mere end ( 1 ) fra sædet i 5 sekunder forsøg bevæge styregrebene til liftarmen skovlen. tionen skal være

Kontakt hvis styregrebene ikke låst

For Hver Timer

Førerhusets indsugningsfilter

Hvis maskinen udstyret med varmeapparat eller skal førerhusets indsugningsfilter inspiceres som Førerhusets indsugningsfilter (1) placeret inde i førerhuset bag ved sædet under

BEMÆRK: Serviceintervallet for førerhusets indsugningsfilter afhænger antallet driftstimer

Det anbefales kontrollere hvis arbejdet foregår under ekstreme

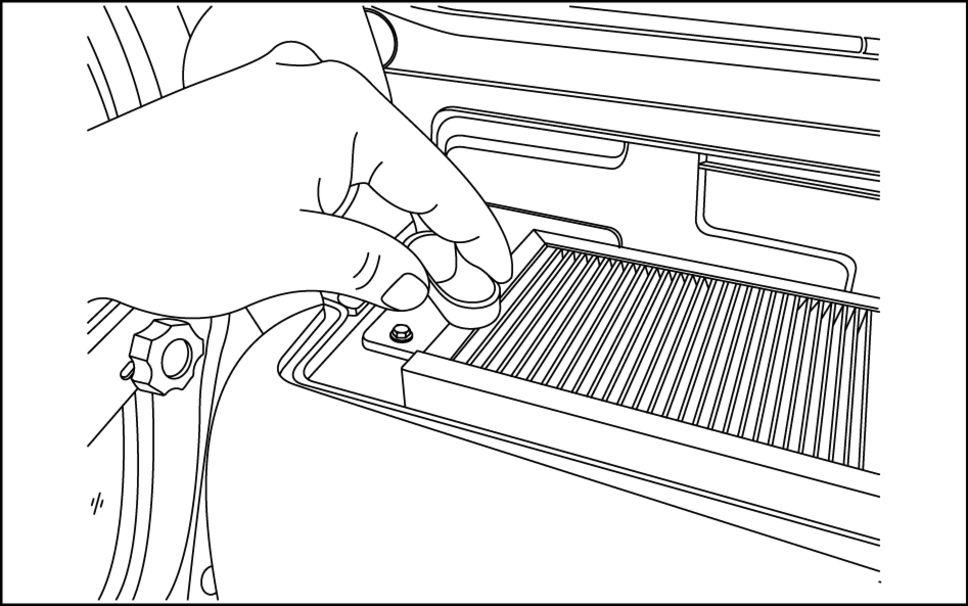

Åbn adgangsdækslet ved hjælp knapperne (2) . skift førerhusets indsugningsfilter , hvis det revet i stykker , eller hvis det blokeret støv snavs.

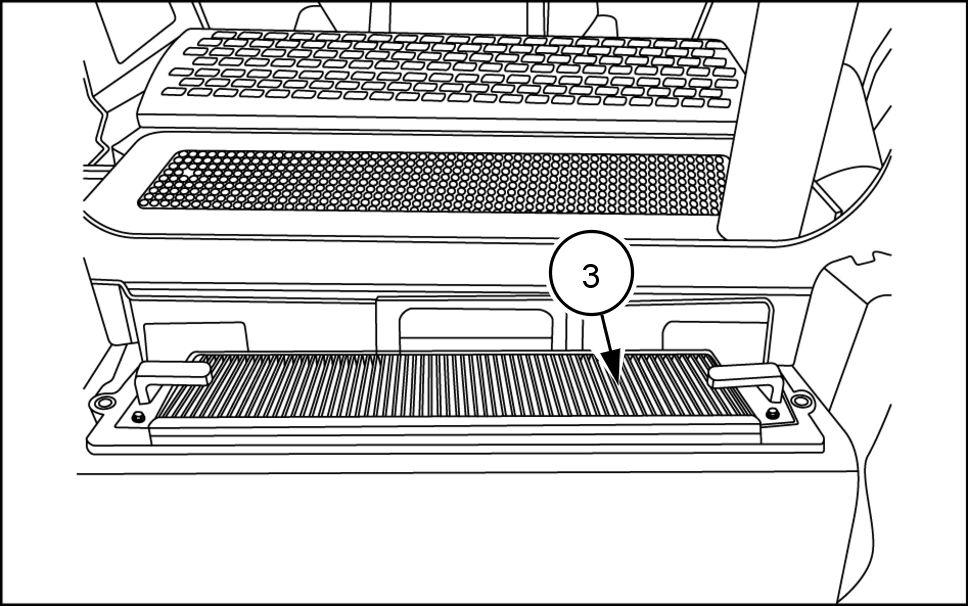

Fjern førerhusets indsugningsfilter (3)

NB: Hold filteret når fjerner det fra Dette vil støv snavs utilsigtet falder ned inde i 93106884

Rengør førerhusets indsugningsfilterhus for støv snavs. Gummipakningen filteret skal tætne korrekt mod husets

Montér nye eller rengjorte komponenter i omvendt rækkefølge. 93107489A

NB: Sørg for , der god tætning mellem filteret
