Permanentanzeigen Permanentanzeige links

M54.00-2301-71

Das linke Permanentanzeigefeld zeigt die Tankanzeige. Die Tankanzeige besteht aus zwei vertikalen Bargraphen. Der linke Bargraph (2) zeigt den Füllstand des AdBlue®-Tanks, der rechte Bargraph (1) den Füllstand des Diesel-Tanks.

Permanentanzeige rechts

M54.00-2302-71

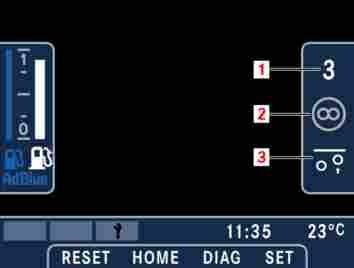

Das rechte Permanentanzeigefeld zeigt die Ganganzeige (1) und Bremsanzeige (2) sowie Fahreigenschaften (3): Die Ganganzeige (1) zeigt den gewählten Gang. Die Bremsanzeige (2) stellt Bremsfunktionen des Fahrzeugs dar. Da die verschiedenen Funktionen um einen An-

zeigeplatz konkurrieren, wird immer nur die zur Zeit wichtigste Bremsfunktion angezeigt. Die Farbe weiß wird für aktives Bremsen, die Farbe grau bei inaktiver bzw. vorgewählter Bremse verwendet (Beispiel: Retarder vorgewählt). Das Feld Fahreigenschaften (3) stellt Zustände dar, welche die Fahreigenschaften des Fahrzeugs beeinflussen können. Da die verschiedenen Funktionen um einen An-

zeigeplatz konkurrieren, wird immer nur die zur Zeit wichtigste Funktion angezeigt.

Permanentanzeige unten

M54.00-2303-71

Im oberen Bereich der unteren Perma-

nentanzeige werden Statusanzeigen (Rotmeldung, Gelbmeldung, und Wartungsmeldung (2) dargestellt. Des Weiteren werden die Uhrzeit (3) und die Außentemperatur (4) in °C angezeigt. Ist die
