Türen in Schließ- und Öffnungsrich- tung einlernen

M72_00-0069-01 Schalter (5) in Stellung "1" drücken. Die automatische Betätigung der entsprechenden Tür (Tür 2 oder 3) ist eingeschaltet. Die Tür kann bei freigegebener Türautomatik durch Fahrgäste geöffnet werden. Öffnen/Verriegeln

Türen in Schließ- und Öffnungsrichtung einlernen

M72_00-0066-01 Wartungsklappe (1) über entsprechender Tür schließen und verriegeln (2).

Türen in Schließ- und Öffnungsrichtung einlernen

Hinweis:

Voraussetzung: Fahrzeug steht, Feststellbremse betätigt, Vorratsdruck > 7 bar, Batteriespannung 24 V, Bordnetz ein, Elektrische Anlage ein.

Hinweis:

Einlernen ist keine Fehlerbehebung! Tritt nach dem Einlernen erneut eine Störung auf, muss die Fehlerursache behoben werden.

Hinweis:

Bei gleichzeitigem Auftreten von Störungen an Tür 1 und einer weiteren Tür immer zuerst Tür 1 einlernen.

Öffnen/Verriegeln

Türen in Schließ- und Öffnungsrichtung einlernen

Hinweis:

Türen immer in Schließrichtung und in Öffnungsrichtung einlernen.

Vorsicht:

Das Steuergerät an Tür 1 ist fahrzeugspezifisch programmiert. Kein probeweises Tauschen der Steuergeräte vornehmen.

M72_00-0066-01 Wartungsklappe (1) über entsprechender Tür entriegeln (2) und öffnen.

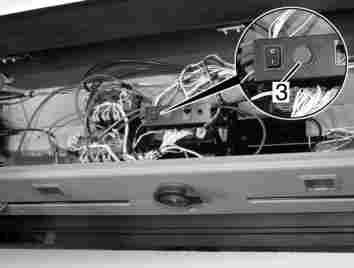

M72_00-0068-01 Werkstatttaster (3) drücken und gedrückt halten, um die Tür in Schließrichtung einzulernen. Tür schließt.

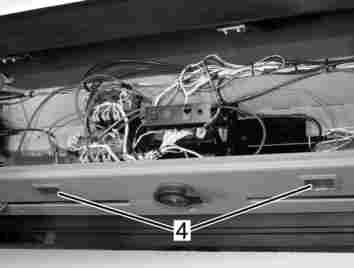

M72_00-0067-01 Warten, bis die Einstiegsleuchte (4) blinkt.

Hinweis:

Das Blinken signalisiert einen korrekten Einlernvorgang in Schließrichtung. Öffnen/Verriegeln

Türen in Schließ- und Öffnungsrichtung einlernen

Hinweis:

Die Einstiegsleuchte (4) blinkt einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw.

M72_00-0068-01 Werkstatttaster (3) loslassen.

Hinweis:

Werkstatttaster (3) erst dann loslassen, wenn die Blinksequenz abgeschlossen ist (einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw). Die Tür ist in Schließrichtung eingelernt. Werkstatttaster (3) drücken und gedrückt halten, um die Tür in Öffnungsrichtung einzulernen. Tür öffnet sich.

M72_00-0067-01 Warten, bis die Einstiegsleuchte (4) blinkt.

Öffnen/Verriegeln

Türen in Schließ- und Öffnungsrichtung einlernen

Hinweis:

Das Blinken signalisiert einen korrekten Einlernvorgang in Öffnungsrichtung.

Hinweis:

Die Einstiegsleuchte (4) blinkt einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw.

M72_00-0068-01 Werkstatttaster (3) loslassen.

Hinweis:

Werkstatttaster (3) erst dann loslassen, wenn die Blinksequenz abgeschlossen ist (einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw). Die Tür ist in Öffnungsrichtung eingelernt. Zuerst elektrische Anlage, dann Bordnetz ausschalten und ca. 5 Sekunden warten. Die neu eingelernten Werte werden im Steuergerät gespeichert. Bordnetz und dann elektrische Anlage wieder einschalten. Die Tür arbeitet mit den neu eingelernten Werten.

M72_00-0066-01 Wartungsklappe (1) über entsprechender Tür schließen und verriegeln (2).
