Kombiinstrument

Auf einen Blick Kombiinstrument

Pos. Beschreibung Seite

23 Sicherheits-Hauptschalter (NotausSchalter) 24 Notschalter Ersatzfahrbetrieb 25 Schalter Lenksäulenverstellung 26 Sicherheits-Hauptschalter 26 Schalter Unfalldatenspeicher (UDS) 27 Notlöseschalter Anfahrsperre 28 Bedienhebel Feststellbremse 114

Kombiinstrument

Gefahr!

Unfallgefahr! Bei der Anzeige "Warnleuchte rot" (6) sofort anhalten (Verkehrssituation beachten). Die Fahr- und Bremseigenschaften des Fahrzeuges können sich ändern. EvoBus ServicePartner verständigen!

Vorsicht:

Bei der Anzeige "Warnleuchte gelb" (7) darf das Fahrzeug zwar vorsichtig weiter bewegt werden, sollte aber bei nächster Gelegenheit bei einem EvoBus ServicePartner überprüft werden.

Hinweis:

Liegt eine Störung der Knickschutzanlage bei Warnleuchte rot in Verbindung mit der Störungsanzeige "Störung Knicksteuerung" vor, wird das Fahrzeug automatisch auf eine Geschwindigkeit von 50 km/h gebremst.

Auf einen Blick Kombiinstrument

Auf einen Blick Kombiinstrument

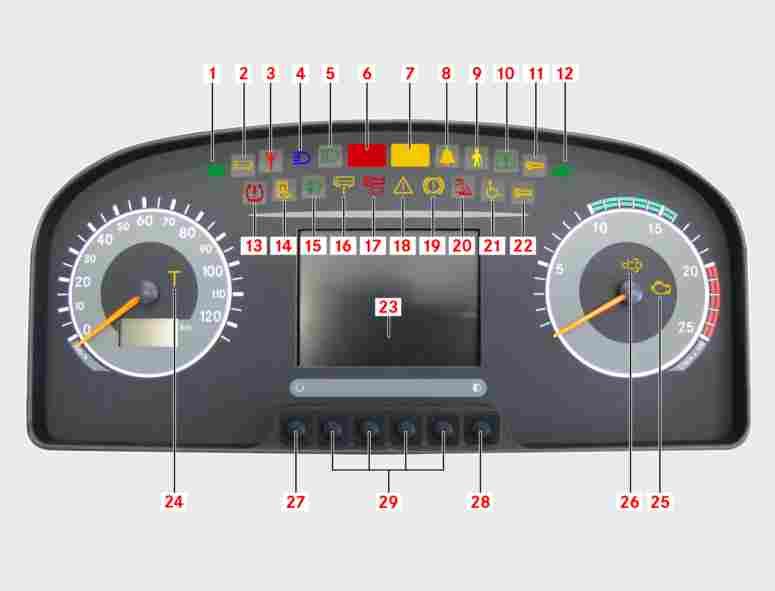

Pos. Beschreibung Seite

1 Kontrollleuchte Fahrtrichtungsanzeiger links 2 Kontrollleuchte Klappen 3 Kontrollleuchte Funk 4 Kontrollleuchte Fernlicht/Lichthupe Kontrollleuchte Abblendlicht Leuchte Störung Warnstufe Rot Keine Funktion 8 Haltewunsch 9 Haltewunsch Betagte 10 Kontrollleuchte Türstellung 11 Haltewunsch

Pos. Beschreibung Seite

12 Kontrollleuchte Fahrtrichtungsanzeiger rechts 13 Kontrollleuchte Reifendruck 14 Kontrollleuchte Entwerter 15 Anzeige Dieselpartikelfilter Reinigung 16 Anzeige Niveauregulierung 17 Anzeige Haltestellenbremse 18 Kontrollleuchte ESP 19 Kontrollleuchte Störung Bremsanlage 20 Kontrollleuchte Rampe Auf einen Blick

Kombiinstrument

Pos. Beschreibung Seite

21 Anzeige RampenAnforderung 22 Haltewunsch 23 Bildschirm (Display) 24 Warnleuchte Tachograph 25 Motorstörungsleuchte (MIL) 26 Störungsanzeige Abgasreinigungssystem (SCR-System) 27 Tageskilometerzähler zurücksetzen 28 Dimmung-Taste 29 Tasten abhängig von der Displayanzeige
