Abschleppkupplung hinten (SA- Option Sicherheitshinweise Bremsanla-

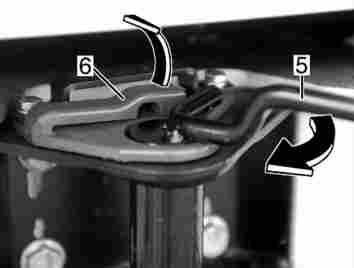

M88_00-0060-01 Sicherungslasche (6) etwas anheben und Vorsteckbolzen am Griff (5) im Uhrzeigersinn drehen bis er entsichert ist. Vorsteckbolzen nach oben aus der Abschleppkupplung herausziehen. Öse der Abschleppstange in Abschleppkupplung stecken. Vorsteckbolzen in Abschleppkupplung und Öse der Abschleppstange stecken. Vorsteckbolzen am Griff (5) gegen den Uhrzeigersinn drehen, bis die Sicherungslasche (6) einrastet.

Hinweis:

Der Vorsteckbolzen muss immer in die Sicherungslasche (6) eingerastet sein. Vorbauklappe schließen. Betrieb

Abschleppkupplung hinten (SA-Option)

Abschleppkupplung hinten (SAOption)

Vorsteckbolzen aus der vorderen Abschleppkupplung entnehmen.

Hinweis:

Die hintere Abschleppkupplung ist eine SA-Option, die keinen Vorsteckbolzen beinhaltet.

Betrieb

Abschleppkupplung hinten (SA-Option)

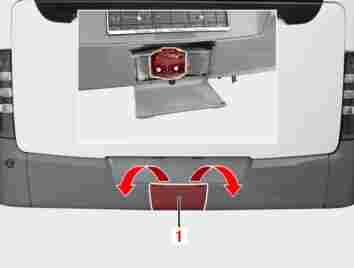

M00_00-0492-71 Abdeckung (1) abnehmen. Öse der Abschleppstange in Abschleppkupplung stecken.

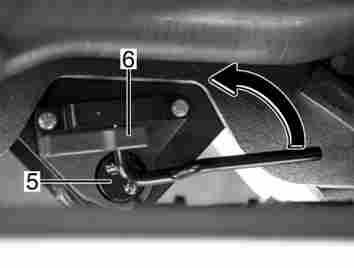

M88_00-0061-01 Vorsteckbolzen (5) in Abschleppkupplung und Öse der Abschleppstange stecken. Vorsteckbolzen (5) am Griff gegen den Uhrzeigersinn drehen, bis die Sicherungslasche (6) einrastet.

Hinweis:

Der Vorsteckbolzen (5) muss immer in die Sicherungslasche (6) eingerastet sein.

M88_00-0060-01 Nach dem Abschleppvorgang Sicherungslasche (6) etwas anheben und Vorsteckbolzen am Griff (5) im Uhrzeigersinn drehen, bis er entsichert ist. Vorsteckbolzen wieder in die vordere Abschleppkupplung einstecken und sichern.
