Sistema híbrido compacto 48 V opcional

Sistema híbrido compacto 48 V (opcional)

Sistema híbrido compacto 48 V (opcional)

Descripción del sistema

El autobús Compact Hybrid se basa en el autobús urbano convencional. Para mejorar el consumo de combustible se ha incorporado un sistema híbrido suave (MHD) de 48 voltios en la cadena cinemática convencional. La función principal del sistema híbrido suave incluye la recuperación (recuperación de la energía) y el apoyo de par durante la conducción a través de un generador de motor integrado. Debido a la potencia limitada del motor eléctrico no es posible una conducción puramente eléctrica. Al pisar ligeramente el pedal de freno se produce una recuperación moderada. Al pisar con más fuerza el pedal de freno se produce una recuperación fuerte.

Indicación

El sistema híbrido compacto no tiene unas condiciones de servicio y elementos de mando perceptibles para el conductor que se diferencien de la variante del vehículo convencional.

M54.00-3026-81

Indicación

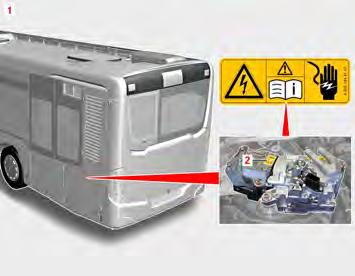

El componente de alto voltaje (2) está marcado con la señal de advertencia correspondiente.

Advertencia

¡Peligro de muerte! Peligro por contacto con componentes conductores de tensión en caso de tensión alterna superior a 30 V. Al tocar piezas conductoras de tensión con una tensión alterna superior a 30 V pueden producirse quemaduras, fibrilación ventricular o parada cardíaca por descarga eléctrica. Las consecuencias de una descarga eléctrica pueden producirse también transcurridos algunos minutos, por lo que es necesario contactar urgentemente con un médico en cualquier caso. ▶ Las personas portadoras de implantes electrónicos (p. ej. marcapasos) no deben realizar ningún trabajo en componentes conductores de tensión con una tensión alterna superior a 30 V. ▶ No se deberán tocar en ningún caso tuberías y componentes abiertos del sistema conductor de tensión con una tensión alterna superior a 30 V.

Mensajes de advertencia del sistema híbrido compacto

Mensaje de evento del acumulador de energía

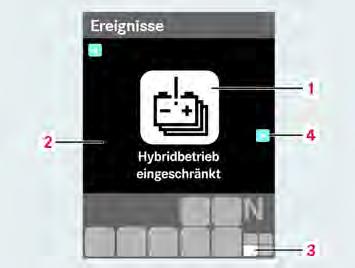

M54.00-2974-71 Si a través del submenú "Ereignisse" (Eventos) del menú principal "Meldungen" (Mensajes) se muestra el evento (1) "Hybridbetrieb eingeschränkt" (Funcionamiento híbrido limitado) significa que el acumulador de energía está desgastado.

Sistema híbrido compacto 48 V (opcional)

Indicación

Hay disponibles instrucciones de actuación adicionales (4). El evento se ha guardado como nivel de advertencia gris (3). Encargar la solución de averías en el acumulador de energía en el siguiente mantenimiento a un taller autorizado OMNIplus.

Mensaje de advertencia del acumulador de energía

M54.00-2968-71 Si se muestra el mensaje de color amarillo (2) "Energiespeicher gestört" (Acumulador de energía averiado), existe una avería en el sistema del acumulador de energía.

Indicación

Hay disponibles instrucciones de actuación adicionales (4). Para cerrar el mensaje, pulsar "OK" (1). El evento se ha guardado como nivel de advertencia amarillo (3). Encargar la reparación de la anomalía en un taller autorizado OMNIplus.

Sistema híbrido compacto 48 V (opcional)

Mensaje de advertencia de color amarillo del motor eléctrico

M54.00-3024-71 Si se muestra el mensaje de color amarillo (2) "Elektroantrieb gestört" (Accionamiento eléctrico averiado), existe una avería en el convertidor CA/CC del sistema híbrido.

Indicación

Hay disponibles instrucciones de actuación adicionales (4). Para cerrar el mensaje, pulsar "OK" (1). El evento se ha guardado como nivel de advertencia amarillo (3). Encargar la reparación de la anomalía en un taller autorizado OMNIplus.

Mensaje de advertencia de color rojo del motor eléctrico

M54.00-3025-71 Si se muestra el mensaje de color rojo (2) "Elektroantrieb gestört" (Accionamiento eléctrico averiado), el sistema híbrido compacto cambia a un modo de reemplazo. El número de revoluciones se reduce a aprox. 1000 rpm como máximo y la velocidad se limita a máx. 20 km/h.

Indicación

Suena un tono de señal. Hay disponibles instrucciones de actuación adicionales (4). Para cerrar el mensaje, pulsar "OK" (1) (solo posible con el vehículo detenido y con el freno de estacionamiento puesto). El evento se ha guardado como nivel de advertencia rojo (3). Encargar la reparación de la anomalía en un taller autorizado OMNIplus.

▶ Detener el vehículo teniendo en cuenta la situación del tráfico y realizar medidas adicionales como el remolcado en caso necesario.

Mensaje de advertencia del sistema de refrigeración

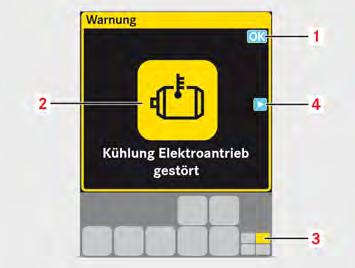

M54.00-2691-71 Si se muestra el mensaje (1) "Kühlung Elektroantrieb gestört" (Refrigeración del accionamiento eléctrico averiada), existe una avería en el sistema de refrigeración.

Indicación

Hay disponibles instrucciones de actuación adicionales (4). Para cerrar el mensaje, pulsar "OK" (1). Encargar la reparación de la anomalía en un taller autorizado OMNIplus. El evento se ha guardado como nivel de advertencia amarillo (3).

Sistema híbrido compacto 48 V (opcional)
