Manejo rampas

Manejo rampas

Indicaciones de seguridad para el uso de rampas

Peligro

Peligro de lesiones Debido al movimiento involuntario y al manejo no autorizado del vehículo. ▶ Al detener y estacionar el vehículo, asegurarlo mediante el freno de estacionamiento. Asegurar la palanca completamente. ▶ Al abandonar el puesto del conductor, es necesario llevar consigo siempre la llave del vehículo. ▶ Vigilar el vehículo en todo momento. Si no es así, cerrarlo y bloquearlo adecuadamente. ▶ En subidas o pendientes, utilizar cuñas y girar las ruedas en dirección al bordillo.

Manejo rampas

Peligro

Peligro de accidente en caso de funcionamiento anómalo, control deficiente, manejo erróneo y daños externos de la rampa, mecanismos de levantamiento y elevación. ▶ Encargar la reparación únicamente a un taller especializado cualificado. ▶ Controlar la rampa, el elevador y los mecanismos de elevación con regularidad. ▶ Accionar una vez y a diario la rampa y los mecanismos de levantamiento y elevación. ▶ Familiarizarse con su manejo.

Información sobre daños materiales

Antes del uso, se debe comprobar la rampa en cuanto a su capacidad de funcionamiento, estado de mantenimiento y eventuales daños.

Información sobre daños materiales

Para proteger la rampa frente a una sobrecarga, no debe estar sometida a carga al desplegarla o replegarla. Respetar la carga útil máxima en funcionamiento.

Trabajos de mantenimiento

Todos los trabajos de mantenimiento se describen en un manual separado.

Indicación

Para obtener más información, diríjase a su taller autorizado OMNIplus.

Manejo rampas

Solicitud de rampa por parte de los pasajeros

Indicación

Condiciones previas: sistema eléctrico conectado.

M54.00-2487-71 ▶ Pasajero: Presionar el pulsador (1). ◁ Suena una señal acústica.

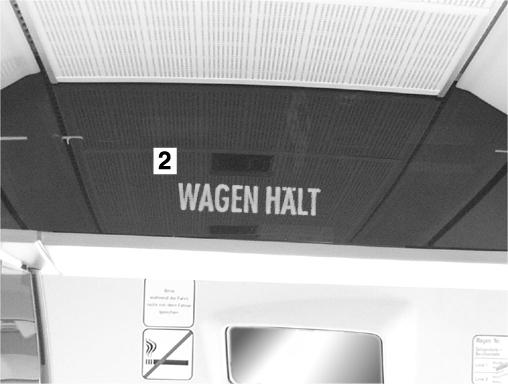

M82_00-0005-01 ◁ Se ilumina la información para pasajeros "Parada solicitada" o "Parada" (2).

◁ En el display se muestra el símbolo "Silla de ruedas" (mensaje de color amarillo). ◁ En la barra de estado se muestra el símbolo "Silla de ruedas". ◁ En combinación con una rampa, el símbolo "Silla de ruedas" se apaga cuando se cierra la puerta asignada a la rampa.

Desplegar, replegar la rampa plegable

Advertencia

Peligro de aprisionamiento y aplasta-

miento de los dedos y manos al cerrar o abrir compuertas, rampas plegables, trampillas, tapas o ingletes. ▶ Tocar desde el exterior. ▶ Si lo hay, coger por el asidero. ▶ Prestar atención a otras personas.

Indicación

Condiciones previas: vehículo parado, freno de estacionamiento acoplado, puerta abierta.

Información sobre daños materiales

Observar las placas de manejo y la placa de la capacidad de carga (máx. 350 kg).

Manejo rampas

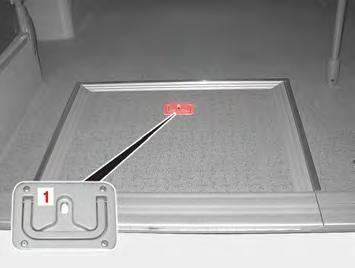

M72.00-0516-71 ▶ Elevar la rampa desde el exterior por el asidero (1).

Indicación

Estando desplegada la rampa ya no puede accionarse la puerta.

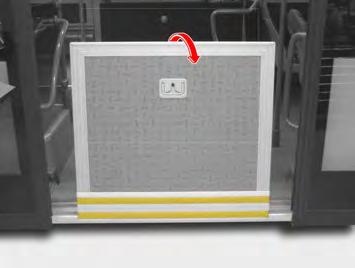

M72.00-0517-71 ▶ Levantar la rampa y retenerla.

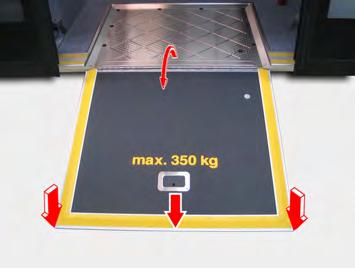

M72.00-0518-71 ▶ Bajar la rampa hasta que se apoye.

Manejo rampas

Indicación

La rampa debe quedar apoyada en toda su superficie y paralela al autobús.

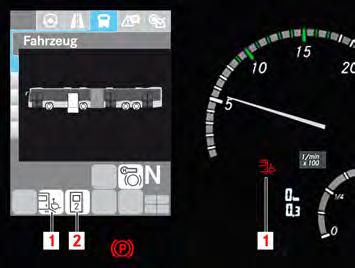

M54.00-2519-71 ▶ Observar el mensaje de display con la rampa desplegada.

Indicación

El plegado de la rampa se efectúa en el orden inverso. Si la rampa no está replegada por completo y la puerta está cerrada, se señaliza una avería en la pantalla. ◁ Se muestra el símbolo (1) "Rampa desplegada".

Desplegar/replegar rampa eléctrica (opcional)

Peligro

Peligro de accidente en caso de funcionamiento anómalo, control deficiente, manejo erróneo y daños externos de la rampa, mecanismos de levantamiento y elevación. ▶ Encargar la reparación únicamente a un taller especializado cualificado. ▶ Controlar la rampa, el elevador y los mecanismos de elevación con regularidad. ▶ Accionar una vez y a diario la rampa y los mecanismos de levantamiento y elevación. ▶ Familiarizarse con su manejo.

Indicación

El funcionamiento del accionamiento de la rampa puede variar en función del deseo del cliente.

Información sobre daños materiales

Observar la placa de la capacidad de carga (máx. 350 kg). ● Requisitos: ● El vehículo está parado ● Puerta cerrada ● Freno de paradas acoplado

Desplegar la rampa eléctrica

M54.002470-71 ▶ Girar la cerradura de encendido a la posición de marcha (3).

Manejo rampas

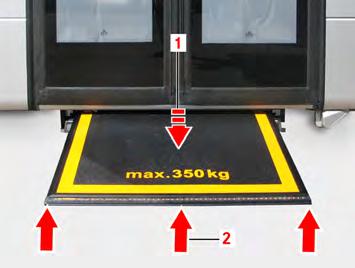

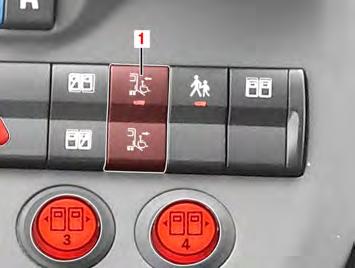

M54.00-3351-71 ▶ Pulsar y mantener presionado el pulsador (1) en su parte inferior. ◁ Suena una señal acústica. ◁ Se muestra un dispositivo de advertencia óptico en el borde delantero de la rampa. ◁ La rampa se extiende.

Indicación

Durante el despliegue y repliegue no puede accionarse la puerta.

M54.00-2519-71

Indicación

El símbolo rojo (1) situado en la zona del cuentarrevoluciones y el símbolo situado en la barra de estado (1) indica que la rampa se extiende.

Manejo rampas

M54.00-2371-71

Indicación

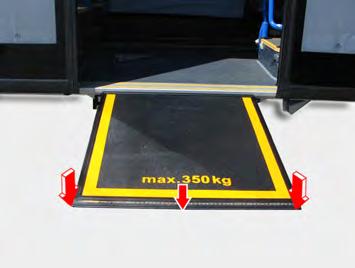

La rampa debe quedar apoyada en toda su superficie y paralela al autobús.

▶ No pisar la rampa durante el desplegado y replegado.

Indicación

Sensor de apoyo: la rampa se detiene cuando se carga con más de 15 kg durante el despliegue y repliegue. Cuando se descarga, vuelve a subir o bajar.

M54.00-2370-71

Indicación

Sensor de rebordes: si la rampa se está desplegando y topa con un obstáculo, se detiene y se repliega.

M54.00-2483-71 ▶ Abrir la puerta con el pulsador de puerta (2).

Retraer la rampa eléctrica.

▶ Pulsar el pulsador de puerta (2). ◁ La rampa se retrae.

M54.00-2519-71

Indicación

La indicación (1) de la barra de estado del display y el símbolo rojo situado en la zona del cuentarrevoluciones (1) desaparecen con la rampa completamente retraída.

Manejo rampas

M54.00-3351-71

Indicación

Si la rampa está extendida y la puerta no está abierta, se puede volver a retraer la rampa con el pulsador (1). Para ello, presionar la parte superior del pulsador.
