Türen einlernen

Türen einlernen

Hinweis

Pneumatisch angetriebene Türen immer in Schließrichtung und in Öffnungsrichtung einlernen. Elektrisch angetriebene Türen nur in Öffnungsrichtung einlernen.

Hinweis

Voraussetzung: Fahrzeug steht, Feststellbremse betätigt, Vorratsdruck > 7 bar, Batteriespannung 24 V, Bordnetz ein, Elektrische Anlage ein.

Hinweis

Einlernen ist keine Fehlerbehebung! Tritt nach dem Einlernen erneut eine Störung auf, muss die Fehlerursache behoben werden.

M54.00-2495-71 ▶ Wartungsklappe (1) über entsprechender Tür an den Schlössern (2) entriegeln und öffnen. Öffnen/Verriegeln

Türen einlernen

M54.00-2496-71 ▶ Schalter (3) in Stellung "1" betätigen.

Hinweis

Die automatische Betätigung der entsprechenden Tür (Tür 1, 2, 3, oder 4) ist abgeschaltet, der Einlernvorgang kann gestartet werden.

Öffnen/Verriegeln

Türen einlernen

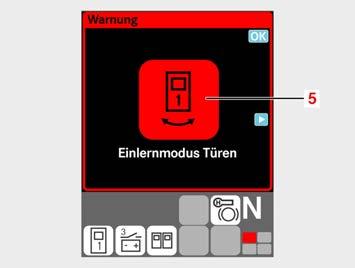

M54.00-2497-71 ▶ Im Display wird die Meldung (5) angezeigt.

M54.00-2496-71 ▶ Werkstatt-Taster (4) betätigen und gedrückt halten, um die Tür in

Schließrichtung einzulernen. ◁ Tür schließt.

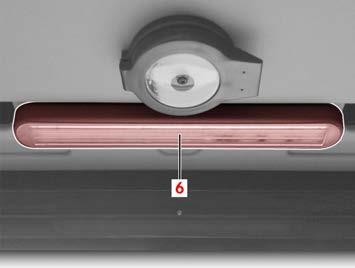

M54.00-2498-71 ▶ Warten, bis die Einstiegsleuchte (6) blinkt.

Hinweis

Das Blinken signalisiert einen korrekten Einlernvorgang in Schließrichtung.

Hinweis

Die Einstiegsleuchte (6) blinkt einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw.

M54.00-2496-71 ▶ Werkstatt-Taster (4) loslassen.

Hinweis

Werkstatt‐Taster (4) erst dann los lassen, wenn die Blinksequenz abgeschlossen ist (einmal an Tür 1, zweimal an Tür 2 und dreimal an Tür 3 usw). ◁ Die Tür ist in Schließrichtung eingelernt.

Hinweis

Bei pneumatisch betätigten Türen den Vorgang für den Einlernprozess in Öffnungsrichtung wiederholen.

M54.00-2496-71 ▶ Nach dem Einlernen den Schalter (3) in Position "0“ betätigen.

Hinweis

Die eingelernten Werte werden im Steuergerät gespeichert. Öffnen/Verriegeln

Türen einlernen

M54.00-2497-71 ▶ Im Display erlischt die Meldung (5). ◁ Die jeweilige Tür betätigen.

Öffnen/Verriegeln

Türen einlernen

M54.00-2495-71 ▶ Wartungsklappe (1) über entsprechender Tür schließen und an den

Schlössern (2) verriegeln.
