Abschleppkupplung vorne

Betrieb

Abschleppkupplung vorne

Abschleppkupplung vorne

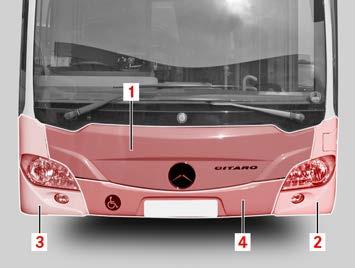

M62.10-0014-71 ▶ Vorbauklappe (1) mit beiden Händen öffnen und nach unten klappen.

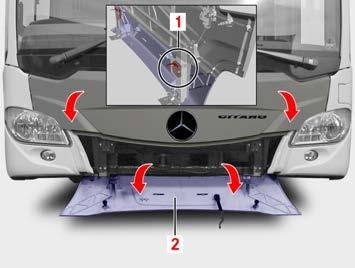

M62.10-0013-71 ▶ Bei geöffneter Vorbauklappe den linken und rechten Hebel (1) entriegeln.

Hinweis

Lackbeschädigung: das Fahrzeug darf nicht abgesenkt sein, die Klappe darf nicht auf der Fahrbahn aufliegen.

Hinweis

Das Unterteil der Vorbauklappe ist mit einem Fanggurt gesichert. ◁ Das Unterteil (2) nach unten klappen und die Vorbauklappe verschließen.

Hinweis

Während des Abschleppens muss die Vorbauklappe geschlossen sein.

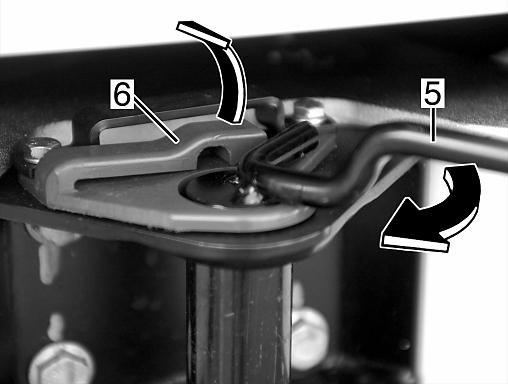

M88.00-0060-01-S_W ▶ Vorsteckbolzen am Griff (5) im Uhrzeigersinn drehen bis er entsichert ist.

▶ Vorsteckbolzen nach oben aus der

Abschleppkupplung herausziehen. ▶ Öse der Abschleppstange in Abschleppkupplung stecken. ▶ Vorsteckbolzen in Abschleppkupplung und Öse der Abschleppstange stecken.

▶ Vorsteckbolzen am Griff (5) gegen den Uhrzeigersinn drehen, bis die

Sicherungslasche (6) einrastet.

Hinweis

Der Vorsteckbolzen muss immer in die Sicherungslasche (6) eingerastet sein. Nach dem Abschleppen muss die untere Klappe hochgeklappt und sicher verriegelt werden. Betrieb
