Türen im Fahrbetrieb bedienen

Türen im Fahrbetrieb bedienen Funktionen:

● Tür Zustandsanzeige ● Türen Displaymeldungen

Tür Zustandsanzeige

Je nach Fahrzeugtyp (Gelenkbus, Solofahrzeug), ändert sich die Anzeige der Türausschnitte im Display.

M54.00-3099-71 ● (A) schwarz: Türen geschlossen.

M54.00-3100-71 ● (B) weiß: Türen geöffnet.

M54.00-3101-71 ● (C) grün: Türfreigabe erteilt. Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

M54.00-3091-71 ● (D) rot: Türnothahn betätigt.

Türen Displaymeldungen

M54.00-3110-71

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

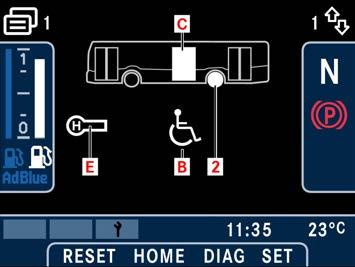

(B) Haltewunsch Rollstuhlfahrer. (C) Tür geöffnet. (2) Haltestellenbremse aktiv.. (E) Haltewunsch Fahrgast.

Störung Haltestellenbremse

M54.00-3108-71

(1) Warnmeldung. (2) Displaymeldung mit Text.

Nothahn betätigt

M54.00-3103-71

(1) Displaymeldung mit Text. (2) Warnmeldung.

Tür 1 - 3 bzw. 1 - 4 mit Türtaster öffnen/schließen

Hinweis

Je nach Fahrzeugtyp (Gelenkbus, Solofahrzeug) kann die Summe der Türtaster abweichen.

Solofahrzeug

M54.00-3088-71 3 Türen

Gelenkbus

M54.00-3087-71 4 Türen

▶ Vor Fahrtantritt mit der Bedienung der Türen vertraut machen. ▶ Sicherheits- und Warnhinweise zum

Umgang mit Türen ( → Seite 172) beachten. ▶ Abschnitt: Status von Türen und Haltewunsch ( → Seite 177) beachten.

Tür 1-3 oder 4 öffnen.

Voraussetzungen: ● Fahrzeug steht, ● Zündung eingeschaltet, ● Türen sind mechanisch entriegelt. ▶ Türtaster (1)-(3) oder (4) drücken. ◁ Die entsprechende Tür öffnet. ◁ Die Kontroll-Leuchte des betätigten Türtasters ist aktiv.

M54.00-3100-71 Eine geöffnete Tür wird im Display weiß dargestellt. Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

Türfreigabe Tür 2-3 bzw. 2-4 erteilen

M54.00-3087-71

Hinweis

Damit der Fahrgast nach einem Haltewunsch die Tür selbstständig öffnen kann, muss zunächst die Türfreigabe erteilt werden.

▶ Türfreigabeschalter (7.8) drücken.

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

M54.00-3101-71 Bei erteilter Türfreigabe werden die Türen im Display grün dargestellt. Der Fahrgast öffnet die Tür 2‐4 mit dem Innentürtaster.

Türen schließen

M54.00-3087-71 ▶ Türtaster (1)-(3) oder (4) drücken. ◁ Die entsprechende Tür schließt. ◁ Die Kontroll-Leuchte des betätigten Türtasters erlischt.

M54.00-3099-71 Eine geschlossene Tür wird im Display schwarz dargestellt.

Losfahren

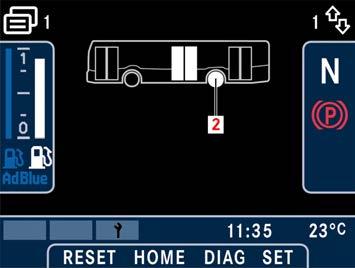

▶ Fahrpedal betätigen. ◁ Die Haltestellenbremse, Anfahrsperre löst. ◁ Die Anzeige (2) wechselt von weiß auf schwarz. ◁ Fahrzeug rollt an.

Tür 1 - 3 bzw. 1 - 4 (Stadionschaltung) öffnen

Hinweis

Als Stadionschaltung bezeichnet man das Öffnen aller Türen mit einem zentralen Taster.

▶ Vor Fahrtantritt mit der Bedienung der Türen vertraut machen. ▶ Sicherheits- und Warnhinweise zum

Umgang mit Türen ( → Seite 172) beachten. ▶ Abschnitt: Status von Türen und Haltewunsch ( → Seite 177) beachten.

Sämtliche Türen öffnen

Voraussetzungen: ● Fahrzeug steht, ● Türen sind mechanisch entriegelt., ● Zündung eingeschaltet,

M54.00-3087-71 ▶ Taster (7.6) drücken. ◁ Alle Türen öffnen. ◁ Die Kontroll-Leuchten aller Türtaster sind aktiv. ◁ Die Türluftduschen aller Türen schalten ein.

Hinweis

Nur bei laufendem Motor. Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

M54.00-3100-71 Geöffnete Türen werden im Display weiß dargestellt.

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

Türen schließen

M54.00-3087-71 ▶ Türtaster (1)-(3) oder (4) drücken. ◁ Die entsprechende Tür schließt. ◁ Die Kontroll-Leuchte des betätigten Türtasters erlischt. ◁ Die Türluftdusche der geschlossenen Tür schaltet aus.

M54.00-3099-71 Eine geschlossene Tür wird im Display schwarz dargestellt.

Losfahren

▶ Fahrpedal betätigen. ◁ Die Haltestellenbremse, Anfahrsperre löst sich, die Anzeige (2) wechselt von weiß auf schwarz. ◁ Fahrzeug rollt an.

Fahrgasthaltewunsch und Türfreigabe Voraussetzungen:

● Türen sind mechanisch entriegelt ● Zündung eingeschaltet

Vor Fahrtantritt:

▶ Mit der Bedienung der Türen vertraut machen. ▶ Sicherheits- und Warnhinweise zum

Umgang mit Türen ( → Seite 172) beachten. ▶ Abschnitt: Status von Türen und Haltewunsch ( → Seite 177) beachten.

Fahrgast: Haltewunsch anfordern

M54.00-3085-74 ▶ Taster (1) oder (4) drücken. ◁ Es ertönt ein akustisches Signal. ◁ Im Display wird das Symbol „Haltewunsch" angezeigt.

Hinweis

Der Strecken Verlauf wird zusätzlich über das IBIS System in den Fahrgastraum Monitoren dargestellt.

Haltewunschanzeige Fahrgastraum

M54.00-3102-71 STOP (1) wird auf den Monitoren angezeigt.

Fahrer: Türfreigabe für Tür 2-4 erteilen

M54.00-3087-71 ▶ Türfreigabeschalter (7.8) unten drücken. ◁ Die Farbe der Innentaster wechselt von rot auf grün.

Fahrgast: öffnen der Tür 2-4 mit Innentaster nach erteilter Türfreigabe

M54.00-3085-74 ▶ Innentaster (4) grün drücken. ◁ Die Tür öffnet. ◁ Eine geöffnete Tür wird im Display weiß dargestellt.

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

Fahrgast: öffnen der Tür mit Außentaster nach erteilter Türfreigabe

M54.00-3080-71 ▶ Außentaster (1) drücken. ◁ Die Tür öffnet. ◁ Eine geöffnete Tür wird im Display weiß dargestellt.

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

Fahrer: Türfreigabe löschen

M54.00-3087-71 ▶ Türfreigabeschalter (7.8) oben drücken. ◁ Die Farbe der Türinnentaster wechselt von grün auf rot.

M54.00-3085-74 ▶ Fahrer Tür schließen. ◁ Geschlossene Türen werden im Display schwarz dargestellt. ◁ Die LEDs der Außentaster erlöschen. ◁ Die LEDs der Türtaster 1-4 erlöschen.

M54.00-3107-71 ▶ Fahrpedal betätigen. ◁ Die Anzeige (2) wechselt von weiß auf schwarz. ◁ Die Haltestellenbremse löst. ◁ Fahrzeug rollt an.

Rollstuhl Haltewunsch

▶ Vor Fahrtantritt mit der Bedienung der Türen vertraut machen. ▶ Sicherheits- und Warnhinweise zum

Umgang mit Türen ( → Seite 172) beachten. ▶ Abschnitt: „Displaymeldung Türstatus" ( → Seite 177) beachten. ▶ Abschnitt: „Türfreigabe Automatiktür" ( → Seite 182) beachten.

Fahrgast Haltewunsch anfordern

M54.00-3082-71 ▶ Taster (2) drücken.

Monitoranzeige im Fahrgastraum

M54.00-3102-71 Auf den Monitoren im Fahrgastraum wird der Haltewunsch mit dem Schriftzug (1) STOP angezeigt.

Fahrer

M54.00-3115-71 ▶ Displaymeldung beachten. ◁ Der „Rollstuhlwunsch" (B) wird angezeigt.

Fahrer: Türfreigabe erteilen

Voraussetzungen: ● Fahrzeug steht, ● Zündung ist eingeschaltet. Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

M54.00-3087-71 Türfreigabe‐Taster (7.8) drücken.

M54.00-3101-71 Freigegebene Türen werden im Display grün dargestellt.

Öffnen/Verriegeln

Türen im Fahrbetrieb bedienen

M54.00-3082-71

Hinweis

Nach erteilter Freigabe wechselt die Farbe im Taster (2) von rot auf grün.

M54.00-3085-74 ▶ Fahrgast Taster (4) drücken. ◁ Die Tür öffnet und bleibt offen.

Hinweis

Eine geöffnete Tür muss mit dem Türtaster vom Fahrer geschlossen werden.

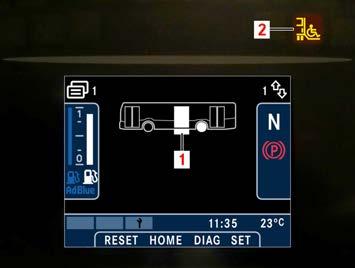

M54.00-3097-71 Bei ausgeklappter Rampe wird das Symbol (1) und (2) angezeigt.

Außen: Anforderung Rollstuhlwunsch

M54.00-3080-71 ▶ Taster (2) Rollstuhlwunsch drücken. ◁ Es ertönt ein Signalton. ◁ Die Farbe im Taster (2) wechselt auf grün. ▶ Fahrer erteilt Türfreigabe. ◁ Die Farbe im Taster (1) wechselt auf grün. ▶ Fahrgast Taster (1) drücken. ◁ Die Tür öffnet und bleibt offen.

Hinweis

Eine geöffnete Tür muss mit dem Türtaster vom Fahrer geschlossen werden.

Fahrer Türfreigabe löschen, Tür schließen:

M54.00-3087-71 ▶ Taster (7.8) nach unten drücken. ◁ Die Tür lässt sich nicht mehr vom Fahrgast öffnen.

M54.00-3115-71 ▶ Türtaster der geöffneten Tür drücken. ◁ Die dem Türtaster zugeordnete Tür schließt. ◁ Rollstuhlsymbol (B) erlischt.

Hinweis

Der Türausschnitt im Display wechselt von weiß auf schwarz.

▶ Fahrpedal betätigen. ◁ Haltestellenbremse löst. ◁ Fahrzeug rollt an. Öffnen/Verriegeln
