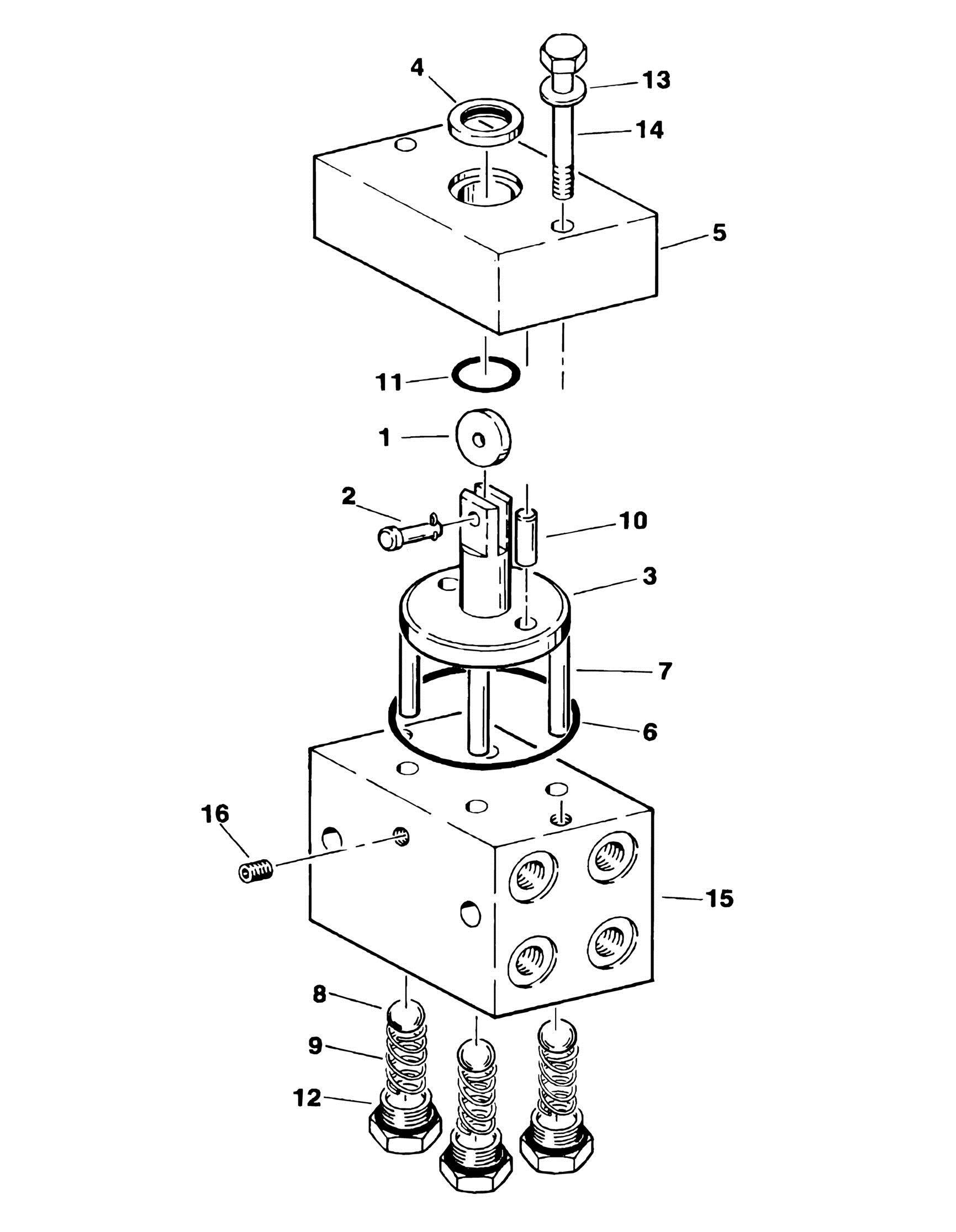

FIGURE 1-12. LOCKOUT VALVE ASSEMBLY
FIGURE 1-12. LOCKOUT VALVE ASSEMBLY
FIGURE 1-12. LOCKOUT VALVE ASSEMBLY
ITEM PART NUMBER QTY
DESCRIPTION
4640485 Ref LOCKOUT VALVE ASSEMBLY 1 3860037 1 Roller, Cam 2 3430407 1 Pin, Clevis 1/4in x 1in 2 3450203 1 Pin, Cotter 3 3840833 1 Rod, Plunger 4 3960047 1 Seal, Rod 5 0560679 1 Block, Valve Top 6 3790231 1 O-Ring 7 3840854 4 Rod 8 0320008 4 Ball, Valve 9 4160078 4 Spring 10 3421284 2 Pin 11 3790116 1 O-Ring 12 2180658 4 Plug, Modified 13 0641518 2 Bolt 5/16in-18NC x 2 1/4in 14 4761500 2 Lockwasher 5/16in 15 0560467 1 Block, Valve 16 2200222 1 Plug 1/4in NPT 0100011 AR Loctite
REV
B
