CHAPITRE3Utilisation

La commande de l’inverseur hydraulique permet des départs sans lancer le tracteur ou des inversions du sens de marche en agissant sur le levier et garantit une modulation d’engagement sans à-coups et contrecoups. Il est possible, en outre, d’inverser le sens d’avancement, sous charge, même lorsque vous descendez une pente et à une vitesse jusqu’à 12 km/h. La commande de l’inverseur hydraulique est également doublée sur le Power ComS de l’accoudoir multifonction.

Commande inverseur

Inversion du sens de marche

Le sens de marche être réglé avec le levier Powershuttle ou les touches de sens de marche sur le PowerCom S.

Remarque: si le sens de marche opposé est sélectionné lorsque vous roulez à une vitesse inférieure à 12 km/h, le tracteur s'arrêtera et repartira immédiatement après dans le nouveau sens de marche. Si vous tentez d'inverser le sens de marche à une vitesse supérieure à 12 km/h, la transmission se mettra en position neutre. Un message d'erreur s'affichera alors simultanément.

Commande “NEUTRE” de la transmission

En agissant sur cette commande, la transmission est mise en position NEUTRE quelle que soit la position de la commande A-N-R située sous le volant.

Remarque: appuyez sur la commande “Neutre“ pour bloquer le levier Powershuttle. Vous ne pouvez choisir un sens de marche qu'après avoir mis le levier en position neutre.

Manette de commande du sens de marche (A-N-R) (M.AV-N-M.AR)

En option, le tracteur peut recevoir une commande à levier A-N-R (M.AV-N-M.AR) pour la sélection du sens de marche du tracteur, placée sous le volant côté gauche.

Cette commande permet la mise en route du tracteur et l'inversion du sens de marche, avec ou sans embrayage. Si vous tirez cette commande vers le volant et si vous déplacez la manette dans le sens d'avancement choisi, l'afficheur de la transmission visualisera le sens de marche sélectionné.

CHAPITRE3Utilisation

Sens de marche avant engagé.

Transmission en position NEUTRE.

REMARQUE: AVANT DE DÉMARRER LE MOTEUR, LE LEVIER D’INVERSEUR DOIT ÊTRE EN POSITION NEUTRE. n n n n

ATTENTION: L’ACTION SUR LES TOUCHES DE LA COMMANDE MULTIFONCTION NE PERMET D’EFFECTUER L’INVERSION DU SENS DE MARCHE QUE SI L’INTERRUPTEUR A-N-R EST EN POSITION NEUTRE, SINON LE TRACTEUR CONTINUERA D’EVOLUER DANS LE SENS DETERMINE PAR LE LEVIER DE COMMANDE.

CHAPITRE3Utilisation

Sens de marche arrière engagé. avv174f n n n n n

DANGER DE BLESSURE : EN COMMUTANT AVEC UN RAPPORT DE TRANSMISSION PLUS BAS, DE PUISSANTES FORCES DE DECELERATION ET D’ACCELERATION SE MANIFESTENT.

11 - Touche d’activation (touche de sécurité).

11

Levier multifonction

1 - Interrupteur de commande du sens de marche avant/marche arrière

2 - Interrupteur de l’hydraulique des centrales de commande supplémentaires

3 - Interrupteur de commande du relevage arrière

Interrupteur de commande du sens de marche

A - Marche avant (à presser simultanément avec la touche 11 du bouton-poussoir de validation).

B - Marche arrière (à presser simultanément avec la touche 11 du bouton-poussoir de validation).

La sélection d’un sens de marche ou son inversion s’effectuent par l’interrupteur de commande du sens de marche et le bouton-poussoir de validation 11 . Pour cela, appuyer sur le bouton-poussoir de validation et le maintenir enfoncé.

Appuyer ensuite sur l’interrupteur de commande du sens de marche et, simultanément, sélectionner le sens de marche désiré.

Bouton-poussoir de validation de l'inversion de sens de marche

11 - Bouton-poussoir de validation

Pour sélectionner ou inverser le sens de marche, il faut d'abord appuyer sur le bouton-poussoir de validation

11.

Appuyer ensuite sur l'interrupteur de commande du sens de marche et, simultanément, appuyer sur le bouton-poussoir de validation.

Le sens de marche engagé apparaît sur l'afficheur de la transmission.

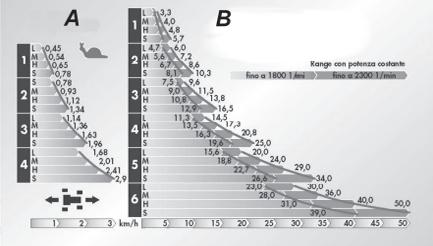

Rapport de transmission

Le choix du rapport de transmission s'effectue en actionnant le levier de vitesses. Avec la pédale d'embrayage, il est possible d'engager 6 rapports de vitesse.

Pour l'engagement par contre de la pédale d'embrayage, il est possible d'utiliser la touche de l'embrayageComfort Clutch A - directement sur le levier de vitesses.

Les deux touches (+) / (-) sur le levier de vitesses permettent de choisir les rapports avec passage sous charge dans les 4 gammes disponibles: L (lente), M (moyenne), H (haute), S (rapide).

Commande “NEUTRE” de la transmission

La pression du bouton-poussoir N permet la mise au neutre de la transmission.

Cette opération est possible quelle que soit le mode d'utilisation de la boîte de vitesses.

Contrôle du régime moteur

Le contrôle du régime de rotation est assuré par trois dispositifs :

- Pédale d’accélérateur

- Accélérateur manuel (pour trouver le régime demandé)

- Mémoire moteur - touche M (placée près de la commande multifonction)

Le régime moteur adopté sera la valeur la plus élevée préréglée au moyen de l’un des trois dispositifs suivants : pédale d’accélérateur, accélérateur manuel ou mémoire moteur.

Mémoire moteur (TOUCHE M)

La touche M permet de mémoriser un régime moteur de manière permanente et, lorsque cela est nécessaire, de rappeler le régime moteur précédemment mémorisé.

Mémorisation

Une pression de plus de 3 secondes mémorise le régime moteur du moment.

Rappel

Une pression plus rapide de la touche M rappelle le régime moteur préréglé, accompagné de l’allumage d’un témoin sur l’afficheur de l’INFOCENTER.

PRÉCAUTION: SERRER LE FREIN DE PARKING APRÈS AVOIR ARRÊTÉ LE MOTEUR
